Вспомогательный контакт: Описание параметра «Назначение вспомогательного контакта»

Описание параметра «Назначение вспомогательного контакта»

Вспомогательные контакты (дополнительные контакты, допконтакты) — это контакты, входящие во вспомогательную цепь автоматических выключателей и механически приводимые в действие этими выключателями. Как правило, вспомогательные контакты в автоматических выключателях в литом корпусе крепятся защелкиванием под лицевой панелью выключателя.

Вспомогательные контакты могут быть двух основных типов:

Контакты состояния (контакты положения, OF) предназначены для сигнализации о состоянии главных контактов автоматических выключателей. Иначе говоря, они служат для мониторинга статуса устройства – включены или выключены его главные контакты (вне зависимости от причин вызвавших это переключение). Контакты состояния, как правило, включаются во внешнюю цепь сигнализации работы ВА.

Алгоритм работы контакта состояния (для контакта исполнения NO):

• включается — при включении автомата вручную или электроприводом
• выключается — при выключении автомата вручную, электроприводом, дистанционным расцепителем или при аварийном отключении.

Аварийные контакты (сигнальные контакты, SD, SDE) предназначены для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ» и т.д.. При возвращении выключателя в исходное состояние сигнализация отключается.

У некоторых производителей, в частности Schneider Electric, существуют аварийные контакты типа SDE,  которые переключаются только при аварийном срабатывании расцепителей выключателя.

Аварийные контакты, как правило, включаются во внешнюю цепь сигнализации работы ВА.

Алгоритм работы аварийного контакта SD (для контакта исполнения NO):

• включается — при аварийном отключении автомата от перегрузки или предельного напряжения, при отключении дистанционным расцепителем, кнопкой «ТЕСТ»
• выключается — при новом включении автомата вручную или электроприводом

Универсальные контакты — могут быть как контактами состояния OF, так и аварийными контактами SD, SDE. Тип вспомогательного контакта зависит от расположения в корпусе автоматического выключателя (разные ячейки).

вспомогательный контакт — это… Что такое вспомогательный контакт?

вспомогательный контакт

3.9 вспомогательный контакт: Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом.

3.10

3.3.4 вспомогательный контакт: Контакт, входящий во вспомогательную цепь и механически приводимый в действие автоматическим выключателем (например, для указания положения контактов).

3.8.4 вспомогательный контакт (МЭС 441-15-10) [2]: Контакт, входящий во вспомогательную цепь и механически приводимый в действие АВДТ (например, для указания положения контактов).

3.3.4 вспомогательный контакт (auxiliary contact): Контакт, входящий во вспомогательную цепь автоматического выключателя и механически приводимый в действие этим выключателем (например, для указания положения контактов).

3.8.4 вспомогательный контакт: Контакт, входящий во вспомогательную цепь АВДТ и механически приводимый им в действие (например, для указания положения контактов).

[МЭС 441-15-10] [1]

2.3.10 вспомогательный контакт : Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом. МЭК 60050(441-15-10).

2.3.10 вспомогательный контакт: Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом.

[МЭС 441-15-10]

3.1.38 вспомогательный контакт (auxiliary contact): Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом.

3.3.9 вспомогательный контакт: Контакт, входящий во вспомогательную цепь и механически приводимый в действие этим устройством (МЭК 60050(441-15-10).

3. 3.9 вспомогательный контакт (auxiliary contact): Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом.

[МЭК 60050(441-15-10)]

Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.

• вспомогательный компонент измерительной системы (вспомогательный компонент ИС)
• вспомогательный локомотив

Полезное

Смотреть что такое «вспомогательный контакт» в других словарях:

• вспомогательный контакт — Контакт, входящий во вспомогательную цепь контактного коммутационного аппарата и механически приводимый в действие этим аппаратом. МЭК 60050(441 15 10). [ГОСТ Р 50030.1 2000 (МЭК 60947 1 99)] свободный контакт аппарата Вспомогательный контакт… …   Справочник технического переводчика

• вспомогательный контакт — pagalbinis kontaktas statusas T sritis automatika atitikmenys: angl. auxiliary contact vok. Hilfskontakt, m rus. вспомогательный контакт, m pranc. contact auxiliaire, m …   Automatikos terminų žodynas

• вспомогательный контакт автоматического выключателя — вспомогательный контакт Контакт, входящий во вспомогательную цепь и механически приводимый в действие автоматическим выключателем (например, для указания положения контактов). [ГОСТ Р 50345 99 (МЭК 60898 95)] контакт сигнализации положения… …   Справочник технического переводчика

• вспомогательный контакт возможности включения автоматического выключателя — Параллельные тексты EN RU Latch checking switch This switch works in conjunction with the mechanism of the breaker. It checks if the breaker is ready to be closed. When the mechanism is OFF and the closing spring is at charged status the switch… …   Справочник технического переводчика

• вспомогательный контакт для контакторного реле — — [Интент] Тематики реле электрическое EN signalling auxiliary for contactor …   Справочник технического переводчика

• вспомогательный контакт сигнализации взведенного состояния пружины — Тематики выключатель автоматический EN charge switch …   Справочник технического переводчика

• контакт сигнализации — — [Интент] Параллельные тексты EN RU Indication contacts are available in the standard version for relay applications. Indication contacts indicate the ON or OFF position of the circuit breaker. These contacts trip when the minimum… …   Справочник технического переводчика

• контакт — 3.3. контакт: Проводящий элемент, обеспечивающий гальваническую связь между интегральной(ыми) схемой(ами) и внешним сопрягающим оборудованием. Источник: ГОСТ Р ИСО/МЭК 7816 1 2002: Карты идентификац …   Словарь-справочник терминов нормативно-технической документации

• контакт управления — 3.38 контакт управления: Контакт, входящий в цепь управления контактного коммутационного аппарата и механически приводимый в действие этим аппаратом. Источник: ГОСТ Р 52726 2007: Разъединители …   Словарь-справочник терминов нормативно-технической документации

• контакт b — размыкающий контакт — 2.3.13 контакт b размыкающий контакт : Контакт управления или вспомогательный контакт, разомкнутый, когда главные контакты контактного коммутационного аппарата замкнуты, и замкнутый, когда они разомкнуты. МЭК 60050(441 15 13). Источник: ГОСТ Р… …   Словарь-справочник терминов нормативно-технической документации

iOF Вспомогательный контакт сигнализации положения «вкл-выкл» A9A26924

Производство

Упаковка

Заказ и Срок поставки

Где купить

Характеристики низковольтного аппарата

Дополнительные контакты для модульных автоматов АВВ и Schneider Electric

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хочу рассказать Вам про дополнительные контакты для модульных автоматических выключателей двух известных брендов: ABB и Schneider Electric.

Данные аксессуары я получил для выполнения очередных монтажных работ по релейной защите, вот поэтому решил заодно поделиться данной информацией и с Вами.

Дополнительные контакты, их еще принято называть блок-контактами или вспомогательными контактами, подключаются к модульному автомату. По внешнему виду они также имеют модульное исполнение, только их ширина составляет половину ширины стандартного модульного автомата, т.е. 9 (мм).

Вот внешний вид дополнительных контактов ABB и Schneider Electric.

Блок-контакты могут иметь различные пары контактов (нормально-открытые или нормально-закрытые), а в некоторых случаях встречаются и переключающие контакты, т.е. с одним общим выводом, но об этом я еще расскажу чуть ниже по тексту.

При отключенном положении автомата дополнительные контакты находятся в одном состоянии, а при включенном — в другом, т. е. меняют свое начальное исходное состояние на противоположное.

Применение дополнительным контактам можно найти самое широкое.

Самое распространенное применение — это сигнализация положения автомата, а скорее даже сигнализация его отключенного положения.

Предположим, нам необходимо контролировать положение модульного автомата какого-нибудь ответственного потребителя, например, насоса. Вот для этого и можно применить дополнительные контакты. При отключении автомата сигнал с дополнительных контактов можно вывести на сигнальную лампу или звуковую сигнализацию прямо в помещение диспетчеру (оперативному персоналу), который своевременно отреагирует на сложившуюся ситуацию и примет необходимые меры по восстановлению питания насоса.

В моем примере автомат SF1 установлен в оперативных цепях и сигнал с его блок-контактов выдается на сигнальную желтую лампу HLW1 и в систему предупредительной сигнализации (шинки ЕНРЗ) подстанции, которая в свою очередь выдает сигнал через систему телемеханики диспетчеру.

В данный момент у нас установлены легендарные автоматические выключатели АП-50 с блок-контактами, про которые я не так давно Вам рассказывал в отдельной статье. Так вот, согласно проекта, автоматы АП-50 мы будем демонтировать, а на их место устанавливать модульные автоматы от ABB и Schneider Electric с дополнительными контактами.

Кстати, помимо автоматов, дополнительные контакты можно использовать в паре с УЗО, дифавтоматами, модульными контакторами и даже импульсными реле (читайте статью про применение и схему подключения импульсного реле РИО-1). Вот, например, дополнительные контакты ЕН 04-11 от АВВ для модульного контактора ESB 24-40.

А теперь рассмотрим более подробнее дополнительные контакты для наших модульных автоматов.

1. Дополнительные контакты S2C-H02L (ABB)

Внешний вид дополнительных контактов S2C-H02L (2CDS200936R0003).

Дополнительный контакт S2C-H02L предназначен для модульных автоматов серии S200.

Также эти контакты отлично подходят для снятых с производства автоматов серии S230R.

Внимание! Дополнительные контакты и прочие аксессуары для автоматов серии Sh300L Вам не подойдут. Автоматы Sh300L относятся к бытовому назначению, т.е. являются более упрощенными, поэтому для подобных аксессуаров у них нет даже соответствующих заглушек.

Дополнительный контакт S2C-H02L имеет два независимых друг от друга нормально-закрытых (н.з.) контакта: (11-12) и (21-22).

Номинальный ток контактов, указанный на корпусе, составляет 10 (А). Хотя в инструкции для постоянного и переменного напряжения 220 (В) указан ток от 1 (А) до 2 (А). В принципе, этого тока вполне достаточно для приведенной выше схемы сигнализации.

Алгоритм стыковки следующий.

В первую очередь с помощью отвертки убираем маленькую, еле заметную, заглушку на корпусе автомата.

В это отверстие и будет входить движущийся шток нашей приставки с контактами. На этот шток воздействует автомат, тем самым обеспечивая размыкание или замыкание дополнительных пар-контактов. Для наглядности посмотрите как устроена контактная система внутри корпуса.

Блок-контакт подключается с левой стороны автомата и устанавливается на этой же DIN-рейке. Это так сказать, контакты бокового исполнения.

Теперь берем вставляем пластиковые направляющие блок-контакта в корпус автомата до упора (щелчка). Готово! Вот так выглядит двухполюсный модульный автомат S202 от ABB в сборе с дополнительными контактами S2C-H02L.

Держатся блок-контакты с корпусом автомата достаточно прочно и надежно. Причем разъединить их обратно не так то и легко, придется помаяться с отверткой.

Да, кстати, забыл сказать, что к автомату можно присоединить не более одного дополнительного контакта, чего нельзя сказать про Шнайдер Электрик, о котором я расскажу чуть ниже.

Проверим работоспособность наших блок-контактов.

Автомат отключен, а значит контакты (11-12) и (21-22) должны быть замкнуты. Так и есть.

Включим автомат и проверим состояние контактов. Теперь оба контакта (11-12) и (21-22) должны быть разомкнуты.

Если Вам необходимы блок-контакты с одним нормально-открытым и одним нормально-закрытым контактами, то они маркируется следующим образом: S2C-h21L (2CDS200936R0001). А если нужен с двумя нормально-открытыми контактами, то они маркируются, как S2C-h30L (2CDS200936R0002).

Кстати, у АВВ имеются дополнительные контакты не только бокового исполнения, но и нижнего монтажа S2C-h20 (2CDS200970R0002) и S2C-H01 (2CDS200970R0001). Правда у них имеется всего лишь один нормально-открытый контакт или нормально-закрытый контакт, соответственно.

Лично мне с такими контактами не приходилось работать, да и для моих нужд они мне не особо-то и подходят.

2. Дополнительные контакты iOF и iSD (Schneider Electric)

А теперь рассмотрим блок-контакты для модульных автоматов Шнайдер Электрик. У меня имеются в наличии две их разновидности:

• iOF (A9A26924)
• iSD (A9A26927)

Оба типа блок-контактов применяются непосредственно в паре с автоматами серии iC60N промышленного назначения.

Также, как и у АВВ, у Schneider Electric имеются в наличии и более упрощенные автоматы серии iK60N, которые относятся к бытовому назначению, и по аналогии с автоматами Sh300L от АВВ, к ним подобные аксессуары в виде дополнительных контактов не подходят.

Автоматы iC60N и iK60N внешне очень похожи, но тем не менее имеют различия, про которые я расскажу в отдельной статье, так что кому интересно, то подписывайтесь на рассылку новостей сайта «Заметки Электрика».

У них нет в корпусе даже соответствующих для этого заглушек.

Блок-контакт iOF аналогичен, рассмотренным ранее блок-контактам от АВВ, только он имеет переключающий контакт с одним общим выводом:

• (11-12) — н. з. контакт
• (11-14) — н.о. контакт

В некоторых случаях это удобно, а в некоторых наоборот, т.к. приходится использовать их в одной схеме, что не всегда необходимо. Лично мне удобнее, когда имеются два независимых контакта и я сам по желанию выбираю в какой цепи установить каждый их них. При необходимости я также могу сделать у них и общий вывод, установив между ними перемычку.

Номинальные токи контактов при разных напряжениях указаны на его корпусе.

Блок-контакты iSD имеют несколько другую функцию, нежели iOF. Они переключают свои контакты только в том случае, если автомат отключится от защит. Убедиться в этом Вы можете, посмотрев видеоролик в конце статьи.

На лицевой стороне корпуса имеется красный флажок-индикатор, закрытый рычажком.

В случае срабатывания автомата от короткого замыкания или перегруза, этот рычажок отщелкивается вниз и открывает доступ к красному флажку-индикатору. Это своего рода индикация срабатывания автомата от защит.

Соответственно, и контакты iSD переключаются лишь только в этом случае. Чтобы вернуть положение контактов в исходное состояние нужно взвести данный рычажок обратно вверх.

Блок-контакт iSD имеет переключающий контакт с одним общим выводом:

• (91-94) — н.о. контакт
• (91-92) — н.з. контакт

Обе разновидностей этих блок-контактов можно комбинировать друг с другом, чего нельзя было делать у рассмотренных выше дополнительных контактов от АВВ.

Стыкуются они очень легко и просто. Сначала одеваем верхнюю защелку на соседний модуль, а затем защелкиваем нижнюю.

А теперь состыкуем их с нашим автоматом iC60N аналогичным образом, но предварительно с автомата нужно убрать заглушку для штока.

Готово. Вот так выглядит однополюсный модульный автомат iC60N в сборе с двумя дополнительными контактами iOF и iSD.

Проверим работоспособность наших блок-контактов.

Автомат отключен:

• iOF (11-12) замкнут
• iOF (11-14) разомкнут
• iSD (91-94) разомкнут
• iSD (91-92) замкнут

Автомат включен:

• iOF (11-12) разомкнут
• iOF (11-14) замкнут
• iSD (91-94) разомкнут (они изменят свое положение только при отключении автомата от защит)
• iSD (91-92) замкнут (они изменят свое положение только при отключении автомата от защит)

Еще я бы хотел отметить то, что у блок-контактов Шнайдер Электрик, в отличии от блок-контактов АВВ, имеется возможность проверки изменения положения контактов, не включая сам автомат. Это очень удобно, в особенности тогда, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью переключателей, расположенных прямо на лицевой стороне.

Вот такое получилось небольшое знакомство с блок-контактами для модульных автоматических выключателей АВВ и Шнайдер Электрик.

И уже по традиции, рекомендую посмотреть видеоролик по материалам данной статьи:

P.S. На этом, пожалуй, и все. Если имеются вопросы, то спрашивайте, не стесняйтесь. Конечно же, подобные аксессуары есть и у других производителей, в том числе у IEK, EKF и т.п., но об этом я расскажу Вам как-нибудь в другой раз.  Всем спасибо за внимание. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Танкер типоразмера Афрамакс «Владимир Виноградов» успешно завершил ходовые испытания

Экипаж судна и сдаточная команда совместно со специалистами ССК Звезда проверили работу пропульсивной установки главного и вспомогательного двигателей, а также систем жизнеобеспечения и навигационного комплекса судна

Москва, 21 дек — ИА Neftegaz. RU. На судостроительном комплексе Звезда (ССК Звезда) завершились ходовые испытания нефтеналивного танкера типоразмера Афрамакс «Владимир Виноградов».
Об этом сообщила пресс-служба Роснефти.

2^й крупнотоннажный танкер из 12 дедвейтом 114 тыс. т. был построен ССК Звезда по заказу Роснефтефлота, дочки Роснефти.

Судно было спущено на воду 25 августа 2021 г.

Головной танкер Владимир Мономах передали заказчику в декабре 2020 г.

Судно построено на тяжелом открытом достроечном стапеле – одном из самых больших стапелей в мире и крупнейшем в России.

Танкер успешно прошел швартовые испытания, в ходе которых:

• проводилась проверка и наладка систем и оборудования,
• был запущен главный двигатель, проверена его работоспособность и готовность к выходу в море.

После прохождения всех обязательных процедур «Владимир Виноградов»:

• был отшвартован от достроечной набережной,
• выведен из акватории верфи и своим ходом вышел в район испытаний, в ходе которых были проверены:
• скоростные характеристики судна;
• его управляемость на всех режимах работы.

Во время ходовых испытаний экипаж судна и сдаточная команда совместно со специалистами ССК Звезда проверили работу пропульсивной установки главного и вспомогательного двигателей, а также систем жизнеобеспечения и навигационного комплекса танкера.
По результатам ходовых испытаний было выполнено контрольное вскрытие механизмов для предъявления Морскому регистру и заказчику судна – Роснефтефлоту.

Напомним, что нефтеналивные суда типоразмера Афрамакс предназначены для перевозки сырой нефти и нефтепродуктов в неограниченном районе плавания.

Основные параметры и размерения судна:

• длина — 250 м,
• ширина – 44 м,
• дедвейт — 114 тыс. т,
• скорость – 14,6 узлов,
• ледовый класс – ICE-1А,
• на судне размещена площадка для вертолета.

Танкеры типоразмера Афрамакс строятся в России впервые.
Эти «зеленые» суда спроектированы с соблюдением высоких стандартов по экологической безопасности.
Главная и вспомогательная энергетические установки могут работать как на традиционном, так и на экологически чистом топливе – сжиженном природном газе (СПГ), что соответствует новым правилам по ограничению выбросов оксидов серы и парниковых газов в бассейне Балтийского и Северного морей.

Всего в портфеле ССК Звезда – 12 танкеров типоразмера Афрамакс,

• 10 из них – по заказу Роснефтефлота;
• 2 — по заказу Совкомфлота,

В продуктовой линейке ССК Звезда нефтеналивные танкеры, танкеры — газовозы, морские буровые платформы (МП), суда ледового класса, в т.ч. самые мощные в мире атомные ледоколы Лидер.
21 декабря 2021 г. стало известно, что общий портфель заказов ССК Звезда планируют увеличить до 76-78 судов, сейчас он включает 66 судов
При этом государственных заказов в портфеле судоверфи всего 6.

Обыкновенное чудо – Коммерсантъ Екатеринбург

Быть или не быть – на сакраментальный вопрос в контексте спланированного чуда рождения новой жизни рассказывает Дмитрий Мазуров, врач-репродуктолог, заведующий отделением вспомогательных репродуктивных технологий Центра лечения бесплодия «УГМК-Здоровье»

Благодаря современным медицинским технологиям мечта о ребенке для многих стала вполне осуществимой. На сегодняшний день в России около 15% пар могут стать родителями только с помощью вспомогательных репродуктивных технологий. Кроме того, по моим наблюдениям, повышается процент бесплодных пар с неясным генезом, когда и женщина, и мужчина здоровы, а беременность не наступает. Столкнувшись с проблемой зачатия, партнеры мучаются вопросом, что делать дальше. Есть мнение, что если пара идет к репродуктологу, то точно на ЭКО. Совсем не обязательно. Изначально мы обследуем пациентов, устанавливаем причину бесплодия, назначаем лечение. Могут потребоваться и хирургические методы коррекции как для мужчины, так и для женщины, устранение гормональных расстройств и соматической патологии. И только в случае отсутствия эффекта от лечения (естественного зачатия, по крайней мере, в течение полугода при условии высоких шансов) мы используем вспомогательные репродуктивные технологии, основа которых — процедура ЭКО.

Какие факторы повышают вероятность успеха процедуры?

Положительный результат принципиально зависит от двух факторов: качественный эмбрион и состояние матки. Говоря «хороший эмбрион», мы подразумеваем его структуру, правильность развития и генетические свойства, которые, в свою очередь, зависят от качества мужского и женского биоматериала. Второй фактор — место, куда попадает эмбрион после переноса: эндометрий в полости матки. Большое значение имеет наличие гинекологических заболеваний, воспалительных процессов и возрастные изменения.

Есть ли ограничения по возрасту?

В России отсутствуют четкие возрастные ограничения, имеет значение только медицинский фактор. Стоит учитывать, что вероятность получения генетически здорового эмбриона в одной процедуре ЭКО в возрасте до 35 лет составляет 55%, а старше 42 уже только 12%. При необходимости пара может воспользоваться донорским биоматериалом либо спланировать беременность в будущем и поместить свой биоматериал в криобанк — это отложенное материнство. В принципе, с донорской яйцеклеткой женщина способна вынашивать ребенка и в пятьдесят лет, если нет соматических патологий.

Насколько важно психологическое состояние будущих родителей?

Микроклимат внутри семьи имеет большое значение. Безусловно, к беременности необходимо готовиться. Во всех смыслах. Часто у одного из партнеров возникает чувство вины «со мной что-то не так, это из-за меня», и здесь нам помогают психологи. Все-таки в процедуру ЭКО нужно входить в эмоционально комфортном состоянии. Многое зависит от того, насколько люди вообще верят в то, что все получится. Есть пары, которые отказываются от лечения после нескольких неудачных попыток, а есть те, кто проходит девять, десять попыток и в конечном итоге достигает заветного результата. В моей практике были случаи, когда вероятность наступления беременности была критически низкой — около 1%, но все получилось. Такие чудеса происходят! Но важна командная работа на взаимном доверии — пары и врача. Надо не сдаваться, следовать рекомендациям доктора и верить в чудо.

За последнее десятилетие ВРТ сделали очень большой скачок.

Да, сегодняшние методики позволяют выбрать тот самый эмбрион, который с первой попытки и с большой долей вероятности даст положительный результат — желанную беременность и рождение нового человека. Благодаря технологии культивирования эмбрионов Time-Lapse, посредством камеры круглосуточно фиксируется их развитие. Затем на основе искусственного интеллекта проводится сравнительный анализ эмбрионов и выдается прогноз, какой из них потенциально имеет самые высокие шансы на успех. С помощью генетического анализа мы можем отобрать эмбрион без хромосомной патологии, даже если она есть у родителей, и с точностью до нескольких часов определить «окно имплантации» — наилучший период для принятия беременности женским организмом. В этом случае можно рассчитывать на вероятность успеха около 75% с одной попытки ЭКО. Десять лет назад этот показатель составлял 35%.

Считаете ли вы себя «создателями» жизни?

Мы, скорее, посредники — восполняем маленький недочет в организме женщины или мужчины. Никакого чуда, наоборот, мы стараемся максимально приблизить процесс оплодотворения яйцеклетки, культивирования и переноса эмбриона к естественному, как это задумано природой.

Что бы вы назвали предметом особой гордости Центра?

Прежде всего, это наша команда — люди, которые преданы делу и болеют за результат. Отдельная гордость — система штрих-кодирования биологического материала, которая позволяет избежать ошибок и путаницы, что, к сожалению, встречается в мире. В нашем Центре каждый эмбрион имеет привязку к биологическим отцу и матери на основании штрих-кода. Еще у нас внедрена уникальная система защиты крио-

хранилища. Доступ к нему имеют только пять специалистов в клинике. Все контейнеры находятся под круглосуточным видеонаблюдением и снабжены датчиками, оповещающими об изменениях параметров хранения биоматериала. Почему такая защита? Да потому что мы понимаем, какую ценность для каждого пациента имеет эмбрион. Наша цель — стать ведущим центром в УрФО, где могут получить помощь пациенты с бесплодием любой сложности, с различными жизненными ситуациями. У нас для этого есть и передовое оборудование, и высококвалифицированные врачи различных специальностей — от хирургов и терапевтов до онкологов и оперирующих гинекологов.

Некоторые утверждают, что ЭКО «от лукавого»…

Я не знаю, где граница «можно» и «нельзя», кто тот цензор, который определяет «право» стать счастливыми родителями с помощью научных достижений. Мне кажется, если мы говорим о репродуктивных технологиях как о способе решать проблемы на современном качественном уровне — это важное и нужное дело. В плохих руках любая технология может быть оружием. Но при правильной цели — не создание сверхлюдей, а помощь конкретным бесплодным парам — ВРТ должны быть и развиваться.

Беседовала Наталья Каплун

ЕСТЬ ПРОТИВОПОКАЗАНИЯ. ПРОКОНСУЛЬТИРУЙТЕСЬ СО СПЕЦИАЛИСТОМ

Танкер типа «Афрамакс» «Владимир Виноградов» успешно завершил ходовые испытания

На судостроительном комплексе «Звезда» завершились ходовые испытания танкера «Владимир Виноградов». Второй танкер типа «Афрамакс» был построен ССК «Звезда» по заказу АО «Роснефтефлот», дочернего общества НК «Роснефть».

Судно было спущено на воду 25 августа 2021 года. Танкер успешно прошел швартовые испытания, в ходе которых проводилась проверка и наладка систем и оборудования, был запущен главный двигатель, проверена его работоспособность и готовность к выходу в море.

После прохождения всех обязательных процедур «Владимир Виноградов» был отшвартован от достроечной набережной, выведен из акватории верфи и своим ходом вышел в район испытаний, в ходе которых были проверены скоростные характеристики судна и его управляемость на всех режимах работы.

Во время ходовых испытаний экипаж судна и сдаточная команда совместно со специалистами ССК «Звезда» проверили работу пропульсивной установки главного и вспомогательного двигателей, а также систем жизнеобеспечения и навигационного комплекса танкера. По результатам ходовых испытаний было выполнено контрольное вскрытие механизмов для предъявления Морскому регистру и заказчику судна – АО «Роснефтефлот».

Нефтеналивные суда типа «Афрамакс» предназначены для перевозки сырой нефти и нефтепродуктов в неограниченном районе плавания. Длина танкера – 250 метров, ширина – 44 метра, дедвейт – 114 тыс. тонн, скорость – 14,6 узлов, ледовый класс – ICE-1А. На судне размещена площадка для вертолета.

Судостроительный комплекс «Звезда» создается на базе Дальневосточного завода «Звезда» Консорциумом инвесторов во главе с НК «Роснефть» по поручению Президента России. На сегодняшний день в портфеле верфи – 12 танкеров типа «Афрамакс», 10 из них – по заказу «Роснефтефлота». В настоящее время в цехах и на стапеле судоверфи ведётся строительство шести танкеров.

Танкеры типа «Афрамакс» строятся в России впервые. Эти «зеленые» суда спроектированы с соблюдением высоких стандартов по экологической безопасности. Главная и вспомогательная энергетические установки могут работать как на традиционном, так и на экологически чистом топливе – сжиженном природном газе, что соответствует новым правилам по ограничению выбросов оксидов серы и парниковых газов в бассейне Балтийского и Северного морей.

Справка:

Проект верфи включает в себя уже введенные в эксплуатацию и функционирующие объекты – блок корпусных производств, окрасочные камеры и открытый тяжелый достроечный стапель, а также строящиеся объекты второй очереди, среди которых – самый крупный в России сухой размерами 485х114х14 метров.

ССК «Звезда» предназначен для выпуска крупнотоннажных судов, судов ледового класса водоизмещением до 350 тыс. тонн, специальных судов и других видов морской техники. В портфеле заказов верфи – уже свыше 60 судов.

Департамент информации и рекламы
ПАО «НК «Роснефть»
21 декабря 2021 г.

Что такое вспомогательный контакт в контакторе? Отличия от основных контактов

Контакторы имеют вспомогательные и главные контакты. Когда я был неопытным инженером, я не знал их определений. Позже я понимаю разницу. Позвольте мне вам тоже это объяснить.

Что такое вспомогательный контакт?

Вспомогательный контакт — это контакт во вспомогательной цепи, который приводится в действие механически. Он физически связан с основными контактами и одновременно активируется.Он не несет такого большого тока. Вспомогательный контакт также называется дополнительным контактом или управляющим контактом.

Используется для вспомогательных функций контактора, реле или автоматического выключателя. Вспомогательный контакт доступен в различных версиях: нормально разомкнутый (NO), нормально замкнутый (NC) или переключающий (C / O). Он может быть доступен внутри устройства или может быть установлен. На электрические устройства можно установить несколько вспомогательных контактов.

Ниже вы можете увидеть расположение главных и вспомогательных контактов 3-полюсного контактора.В этом примере контактор имеет 3 НО главных контакта, 1 НО вспомогательный контакт и 1 НЗ вспомогательный контакт.

Вспомогательные контакты в основном используются для сигнализации состояний переключения или неисправности, для цепей блокировки или логического и последовательного управления с низкой и высокой нагрузкой.

Многие устройства защиты или управления имеют дополнительные вспомогательные контакты. Это позволяет дистанционно сигнализировать о состояниях переключения главных контактов и управлять дополнительными функциями, которые позволяют удаленный опрос и сообщения об ошибках.

Какие главные контакты в контакторе?

Главные контакты — это контакты в главной цепи, которые проводят ток в замкнутом состоянии. Они предназначены для переключения различных типов нагрузок (двигателей, систем отопления, освещения, конденсаторов и т. Д.) С разными номинальными данными (мощность, ток, напряжение) в течение подходящего срока службы. Главные контакты проходят через большие токи.

Требования основных контактных лиц вытекают из соответствующих стандартов на продукцию.

Различия между вспомогательными контактами и главными контактами

Вспомогательные контакты и главные контакты:

Продолжить чтение

Вспомогательные контакты | Блок вспомогательных контактов

Вспомогательные контакты, также известные как вспомогательные контакторы, представляют собой электромеханические устройства, используемые вместе с первичным коммутационным оборудованием, таким как контакторы, автоматические выключатели, переключатели и реле. Эти вторичные коммутационные устройства физически подключены к основному коммутационному оборудованию и работают одновременно. Дополнительные аксессуары доступны с различными конфигурациями контактов и стилями монтажа, чтобы соответствовать широкому спектру приложений промышленного управления. RS Components предлагает широкий ассортимент высококачественных вспомогательных контактных блоков от ведущих производителей, включая Schneider Electric, Siemens, ABB, Lovato, Eaton и, конечно же, RS Pro.

Как работают вспомогательные контакты?

Вспомогательные контакты прикреплены к главным контактам и изменяют состояние, когда основные контакты изменяются.Они передают данные из схемы в логический контроллер, который, в свою очередь, дает инструкции связанным устройствам о том, включить или выключить. В качестве альтернативы их можно использовать как автономный аппаратный блок управления. Вспомогательные контакты доступны в различных стилях монтажа, например, на передней панели или на DIN-рейке, а также в различных типах клемм, включая винтовые клеммы, клеммы с винтовыми зажимами и клеммы с зажимом в клетке, что упрощает поиск подходящего контакта для применения.

Для чего используются вспомогательные контакты?

Вспомогательные контакты часто используются в кнопочных контроллерах, где они могут быть встроены в кнопку пуска.Они являются обычным компонентом полупроводниковой электроники релейных логических схем, электродвигателей, схем управления двигателями и других приложений промышленного управления.

Какие бывают типы контактных блоков?

Есть два типа контактов: контакты, которые замкнуты в неактивном состоянии, и контакты, которые разомкнуты. Они будут описаны как N / C (нормально замкнутые) и N / O (нормально разомкнутые). NC контакты используются в качестве блокировок. НО контакты используются для включения других компонентов, таких как лампы индикации состояния.

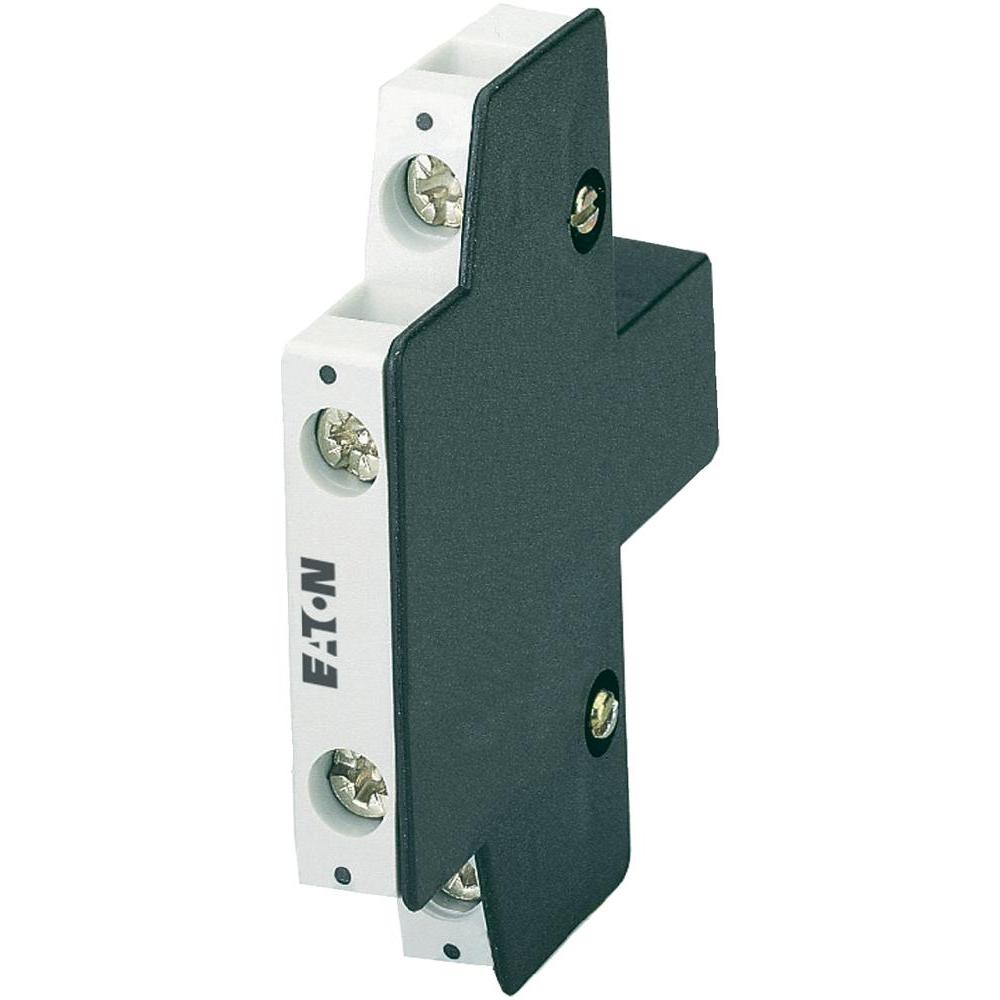

Eaton XTPAXFA11 Стандартный вспомогательный контакт

XTPAXFA11 Передний монтаж Вспомогательный контакт
Описание	Контакты	для использования с	Старый Мёллер Каталожный номер	Новый Eaton Каталожный номер
Стандартный боковой монтаж Вспомогательный контакт	1 Н. О. 1 Н.З.	PKZM01 ПКЗМ0 ПКЗМ4 ПКЗМ0-Т ПКМ0 PKE	NHI-E-11-PKZ0	XTPAXFA11
	Может устанавливаться наверху устройств защиты двигателя, начиная с серийного номера 01 или выше. Ширина защиты мотора 45 мм осталась неизменной.
XTPAXFA11 Технические характеристики
Общие
Деталь № Moeller	NHI-E-11-PKZ0
Eaton Арт. №	XTPAXFA11
Программа доставки
Ассортимент продукции	Стандартный вспомогательный контакт
Для использования с	PKZ0 (4) стандартные вспомогательные контакты
Контакты
N / O = нормально открытый	1 Н. О.
N / C = нормально закрытый	1 Н.З.
Техника подключения	Винтовые клеммы
Для использования с	PKZM01 ПКЗМ0 ПКЗМ4 ПКЗМ0-Т ПКМ0 PKE
Примечания: Может быть дооснащен автоматическими выключателями для защиты электродвигателей, автоматическими выключателями для защиты трансформаторов, автоматическими выключателями для защиты электродвигателей с комбинациями пускателей, начиная с серийного номера 01.Ширина автоматических выключателей защиты электродвигателей составляет 45 мм (PKZM0 и PKZM01) или 55 мм (PKZM4). NHI-E …- PKZ0-C не может использоваться в комбинациях пускателей двигателей типа MSC …
Технические характеристики
Вспомогательные контакты
Номинальное выдерживаемое импульсное напряжение (U imp )	4000
Категория перенапряжения / степень загрязнения	III / 3
Номинальное рабочее напряжение (U e )	440 В переменного тока
	250 В постоянного тока
Надежная изоляция согласно EN 61140 Между вспомогательными контактами и главными контактами	690 В переменного тока
Расчетный рабочий ток АС-15
220 — 240 В	1 А
Расчетный рабочий ток DC-13 L / R — 100 мс
24 В	2 А
Срок службы, механический (операции)	> 0. 1
Срок службы, электрический (эксплуатация)	0,1
Надежность цепи управления (частота отказов)	<10 -8 , один отказ на 100 млн операций (при U e = 24 В постоянного тока, U мин. = 17 В, I мин. = 5,4 мА)
взаимоблокированные встречные контакты	да
Устойчивость к короткому замыканию без сварки
Предохранитель (A gG / gL)	10
Вместимость терминала
Жесткий или гибкий провод с наконечником	0,75 — 2,5
Одно- или многожильное	18–16
Проверка конструкции согласно IEC / EN 61439
Технические данные для проверки конструкции
Расчетный рабочий ток для указанного тепловыделения	1 А
Теплоотдача на полюс, токозависимый	0. 01 Вт
Теплоотдача	0 Вт
IEC / EN 61439 проверка конструкции
10.2 Сопротивление материалов и деталей
10.2.2 Коррозионная стойкость	Отвечает требованиям стандарта на продукцию.
10.2.3.1 Проверка термостойкости корпусов	Отвечает требованиям стандарта на продукцию.
10.2.3.2 Проверка сопротивления изоляционных материалов до нормального нагрева	Отвечает требованиям стандарта на продукцию.
10.2.3.3 Проверка сопротивления изоляционных материалов на ненормальный тепло и пожар из-за внутренних электрических воздействий	Отвечает требованиям стандарта на продукцию.
10.2.4 Устойчивость к ультрафиолетовому (УФ) излучению	Отвечает требованиям стандарта на продукцию.
10.2.5 Подъем	Не применяется, так как все распределительное устройство необходимо оценить.
10.2.6 Механическое воздействие	Не применяется, так как все распределительное устройство необходимо оценить.
10.2.7 Надписи	Соответствует продукту требования стандарта.
10.3 Степень защиты НКУ	Не применяется, так как все распределительное устройство необходимо оценить.
10.4 Воздушные зазоры и пути утечки	Отвечает требованиям стандарта на продукцию.
10,5 Защита от поражения электрическим током	Не применяется, так как все распределительное устройство необходимо оценить.
10,6 Регистрация коммутационных аппаратов и узлов	Не применяется, так как все распределительное устройство необходимо оценить.
10.7 Внутренние электрические цепи и соединения	Ответственность за это несет производитель панелей.
10.8 Подключение внешних проводов	Ответственность за это несет производитель панелей.
10.9 Свойства изоляции
10.9.2 Электрическая прочность промышленной частоты	Ответственность за это несет производитель панелей.
10.9.3 Выдерживаемое импульсное напряжение	Ответственность за это несет производитель панелей.
10.9.4 Испытания корпусов из изоляционного материала	Ответственность за это несет производитель панелей.
10.10 Повышение температуры	Ответственный производитель панели для расчета повышения температуры. Eaton обеспечит отвод тепла данные для устройств.
10,11 Номинальное значение короткого замыкания	Ответственность за это несет производитель панелей. Технические характеристики КРУ необходимо соблюдать.
10.12 Электромагнитная совместимость	Ответственность за это несет производитель панелей. Технические характеристики распределительное устройство должно быть соблюдено.
10.13 Механическая функция	Устройство соответствует требованиям, предоставил информацию в буклет с инструкциями (IL) соблюдается.
Технические характеристики ETIM 5.0
Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041)
Электротехника, автоматизация, АСУ ТП / Низковольтная коммутационная техника / Компонент для низковольтной коммутационной техники / Блок вспомогательных выключателей (ecl @ ss8-27-37-13-02 [AKN342009])
Количество переключающих контактов	0
Количество контактов как нормально разомкнутый	1
Количество контактов как нормально замкнутый	1
Номинальный рабочий ток Ie при AC-15, 230 В	1 А
Тип подключения к электросети	Винтовое соединение
Способ монтажа	Переднее крепление
Допуски
Стандарты продукции	UL 508; CSA-C22. 2 №14; IEC60947-4-1; Маркировка CE
Номер файла UL	E36332
Контроль категории UL №	NLRV
№ файла CSA	165628
Класс CSA №	3211-05
Сертификация для Северной Америки	Внесен в список UL, сертифицирован CSA
Специально разработано для Северной Америки	Нет

Дополнительный контакт IEC: Amazon.com: Industrial & Scientific

Марка	Schneider Electric
Материал	Пластик
Размеры изделия ДхШхВ	2. 8 x 2,95 x 1,26 дюйма
Международный класс защиты	IP00
Соответствие спецификации	Iec
Кол-во единиц	1,0 Отсчет
Кол-во предметов	1

• Убедитесь, что он подходит, введя номер своей модели.
• Цена за: каждое количество НЕТ доп. Контакты: 1 Позиция: Вспомогательный контактный блок IEC Количество контактов: 2 Монтаж: сбоку Макс. Контактные блоки (№): 2 А: 10 Количество NC Aux. Контакты: 1 Для использования с: LC1 / LC2 Только катушки переменного тока от D09 до D150 Страна происхождения (возможны изменения): Индонезия

]]>

Спецификации для этого элемента

Фирменное наименование	Schneider Electric
Ean	338 84673, 0714973885662
Сертификат внешнего тестирования	Требуется 053 Сборка 053 Не требуется
Объем позиции	0. 05 литров
Вес изделия	0,670 унции
Материал	Пластик
Номер модели	LAD8N11
Национальный складской номер	5999-01-562-0148
Номер шт. Siemens 3Rh2921-1FA40 вспомогательный контакт | 4 Н.О. Описание продукта Вспомогательный контакт Siemens 3Rh2921-1FA40, устанавливаемый на передней панели, поставляется с 4 нормально разомкнутыми вспомогательными устройствами, винтовыми клеммами и крепится к любому 3-полюсному контактору Siemens 3RT1 размера S0, S2 или S3. Этот четырехполюсный контактный блок защелкивается на передней части любого контактора, обеспечивая установку и снятие без использования инструментов, и может быть объединен с дополнительным вспомогательным устройством, устанавливаемым сбоку, для добавления до 6 дополнительных переключающих полюсов. В дополнение к 3Rh2921-1FA40, Siemens также предлагает вспомогательные устройства с 4 нормально закрытыми или более распространенными 3 нормально открытыми и 1 нормально закрытыми для широкого выбора принадлежностей. Количество полюсов 4 Контакты 4 нормально открытый Клеммы Винт Крепление Передний РАБОТА ПО ПЕРЕМЕННОМУ И ПОСТОЯННОМУУ IEC 60 947, EN 60 947 (VDE 0660), UL 508 КОНСТРУКЦИЯ Контакторы 3RT1 подходят для использования в любом климате.Они безопасны от прикосновения в соответствии с DIN VDE 0106, часть 100. Контакторы 3RT1 доступны с винтовыми соединениями или с зажимами Cage Clamp. Вспомогательный контакт встроен в базовый блок контакторов типоразмера S00. Базовые блоки типоразмеров от S0 до S3 содержат только основные токопроводящие пути. Все базовые блоки могут быть расширены блоками вспомогательных переключателей. Шкафные устройства с 2 НО + 2 НЗ (обозначения клемм согласно EN 50 012) доступны начиная с типоразмера S0; Блок вспомогательного переключателя съемный. Контакторы типоразмера S3 имеют съемные коробчатые клеммы для подключения основных проводов.Таким образом, также могут быть подключены кольцевые кабельные наконечники или шины. НАДЕЖНОСТЬ КОНТАКТОВ Если необходимо переключить напряжения ≤ 110 В и токи ≤ 100 мА, для обеспечения хорошей стабильности контактов следует использовать вспомогательные контакты контакторов 3RT1 и контакторных реле 3Rh21. Эти вспомогательные контакты подходят для электронных цепей с токами ≥ 1 мА при напряжении 17 В. Информацию о защите контакторов от короткого замыкания без реле перегрузки см. В технических характеристиках. ЗАЩИТА КОНТАКТОРОВ ОТ КОРОТКОГО ЗАМЫКАНИЯ Информацию о защите контакторов от короткого замыкания с реле перегрузки см. В разделе 3. ЗАЩИТА ДВИГАТЕЛЯ Реле перегрузки 3RU11 могут быть установлены на контакторы 3RT1 для защиты от перегрузок. Реле перегрузки необходимо заказывать отдельно (см. Раздел 3). ПОДАВЛЕНИЕ НАПРЯЖЕНИЙ Контакторы 3RT1 могут быть дооснащены RC-элементами, варисторами, диодами или диодными сборками (комбинация диода для подавления помех и стабилитрона для короткого времени срабатывания) для подавления скачков размыкания в катушке.Ограничители перенапряжения устанавливаются на переднюю часть контакторов типоразмера S00. Для них предусмотрено место рядом с блоком вспомогательных переключателей snapon. Ко всем контакторам типоразмеров от S0 до S3 варисторы и RC-элементы могут быть подключены непосредственно к клеммам катушки, сверху или снизу. Диодные сборки доступны в двух различных исполнениях с разной полярностью. В зависимости от области применения они могут быть прикреплены либо только снизу (сборка с автоматическим выключателем), либо только сверху (сборка с реле перегрузки). Направление подключения диодов и диодных сборок определяется кодирующим устройством. Исключения: 3RT19 26-1T.00 и 3RT19 36-1T.00; в этих случаях направление подключения обозначается «+» и «-». Реле сопряжения поставляются либо без защиты от перенапряжения, либо с включенным варистором или диодом в стандартной комплектации, в зависимости от конструкции. Примечание Время размыкания замыкающих контактов и время замыкания замыкающих контактов увеличивается, если катушки контактора защищены от скачков напряжения (диод подавления помех от 6 до 10 раз; диодные сборки от 2 до 6 раз; варистор от +2 мс до 5 мс). Вспомогательный контакт MA1DN02 Передний Реле и контакторы до 800A 0 2 MA1DN04 Передний Реле и контакторы до 800A 0 4 MA1DN11 Передний Реле и контакторы до 800A 1 1 MA1DN13 Передний Реле и контакторы до 800A 1 3 MA1DN20 Передний Реле и контакторы до 800A 2 0 MCG-150 / FMA-22 Передний Реле и контакторы до 800A 2 2 MA1DN31 Передний Реле и контакторы до 800A 3 1 MA1DN40 Передний Реле и контакторы до 800A 4 0 MCG-150 / SMA-11 Сторона Реле и контакторы до 95 А с катушками переменного тока 1 1 MA8DN20 Сторона Реле и контакторы до 95 А с катушками переменного тока 2 0 Что такое вспомогательные контакты и они работают в контакторе? В электропроводке мы используем различные типы реле и пускателей контакторов / двигателей, и у них есть некоторые контакты, которые мы знаем с названиями главных контактов и контактов катушки, но это не конец, у нас есть также другие контакты, которые мы знаем под названием . вспомогательные контакты .Эти контакты имеются в каждом контакторе, но эти вспомогательные контакты в различных типах просто замыкают нормально замкнутые и нормально разомкнутые, которые могут устанавливаться или устанавливаться на контактор / статер двигателя, и человек может использовать их для различных типов работ. Но цель этого поста — узнать, что такое вспомогательные контакты и какова работа вспомогательных контактов на пускателе двигателя. Итак, приступим к делу шаг за шагом. Что такое вспомогательный контакт и контакты на контакторе? Вспомогательные средства помощники или мы можем сказать, что это вспомогательные контакты в магнитном контакте или реле, которые помогают нам легко выполнять нашу работу.И еще одно: без этих контактов мы не сможем ничего контролировать с помощью магнитного контактора. Так что это тоже важные контакты, вылизываете основные контакты. Еще одна вещь: эти контакты доступны в каждом пускателе двигателя, но в контакторах с малым и низким током (нагрузка) эти контакты есть только с одной стороны, а в пускателях с большой и высокой нагрузкой эти контакты есть с обеих сторон. В этих контактах один нормально замкнутый (NC), а другой нормально разомкнутый (NO). Которые мы используем для разных целей. Какие у пускателя двигателя рабочие или вспомогательные контакты? Эти точки очень важны в пускателе двигателя, и без этих контактов контактор будет неполным. Как я уже писал выше, в этих контактах один нормально замкнут, а второй нормально разомкнут. Эти контакты напрямую связаны с установочной катушкой, и когда катушка магнитного контактора срабатывает и срабатывает, нормально замкнутые контакты становятся разомкнутыми контактами, а нормально разомкнутые контакты меняются на замкнутые контакты.Благодаря этому изменению мы можем управлять многими вещами, что можно увидеть в моем последнем опубликованном посте об управлении трехфазным двигателем с помощью контактора. Так что взгляните на эти сообщения. Также читайте ниже: Как подключить трехфазный асинхронный двигатель с контактом? Как подключить реле обрыва фазы к трехфазным приборам? Что такое MC? MC / установка статера двигателя для однофазного двигателя Вы также можете получить представление о принципе работы вспомогательных контактов по ссылкам выше, однако давайте рассмотрим работу этих контактов. Например, Без этих контактов мы не сможем правильно подключить трехфазный двигатель или трехфазное оборудование. Используя эти A-C (A cont …), мы можем выполнить соединение пускателя звезда-треугольник для трехфазного 6-проводного двигателя. Используя эти A-C, мы можем управлять двумя контакторами друг с другом, т.е. если у нас есть 2 контактора, которые мы устанавливаем на нашу главную плату, и оба устанавливаются для разных машин. Но если мы хотим, чтобы при запуске одной машины другая не запускалась, мы можем легко использовать эти контакты для этого типа работы. Приведенный выше пример не слишком близок для полного понимания, однако вы можете получить представление, и если вы попытаетесь подумать об этом, я надеюсь, что вы это сделаете. Однако все, когда мы начинаем учиться, не усваивается полностью за короткое время, а требуется некоторое время. Далее, в нашем посте, мы будем использовать эти контакты в схеме и IN SHA ALLAH вы узнаете, если вы дали это на короткое время. Теперь давайте взглянем на эти дополнительные контакты, на изображении ниже я показал эти контакты в анимации — наберите look + изображения, по которым вы можете легко узнать это. Теперь еще кое-что в каждом вспомогательном контакте: у нас есть два типа контактов: нормально замкнутый и нормально разомкнутый. Но в контакторе у нас есть подвижные контакты, когда цепь или переменный ток в нормальном состоянии NC будет NC, а NO будет NO, но когда разъем под напряжением или эти контакты установлены с использованием любой силы, контакты NC изменится на NO (нормально разомкнутые). и NO будет изменен на NC (нормально закрытый). Вы можете получить представление о изображении ниже и диаграмме. Я надеюсь, что после приведенного выше изображения + схемы вспомогательных контактов вы знаете, что вы полностью поняли, однако, как я сказал в своих вышеупомянутых словах, в дальнейшем мы опубликуем схему, в которой мы используем эти контакты, и вы полностью поймете, как их использовать Вспомогательные контакты. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Формула мощности для трехфазной сети: Как рассчитать мощность трехфазной сети: формулы для расчета показателей 22.06.202108.06.2021 Договор между управляющей организацией и ресурсоснабжающей организацией: Управляющая компания обязана заключить договор с ресурсоснабжающей организацией 05.03.197021.12.2021 Модульный контактор схема подключения контактор: Модульный контактор: подключение и установка, устройство 21.02.202011.03.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
