Как работает автоматический фидерный выключатель

Как работает автоматический выключатель

В целом, работа автомата, как его называют электрики, достаточно проста. Через это устройство проходит часть электрической сети, однако в отличие от проводов, в которых нет никаких ограничителей, в фидерном выключателе есть предельная допустимая планка нагрузки. Таким образом, при замыкании, перегрузке и в ряде других ситуациях срабатывает автоматический выключатель, который блокирует дальнейшее продвижения тока по электросети.

В первую очередь автомат защищает своей работой провода, если по ним ток будет идти в абсолютно хаотичном и не контролированном объеме, они просто сгорят. Как минимум в таком случае вы получите испорченную проводку, как максимум – серьезные проблемы, связанные с возгоранием. Все мы знаем, что самой частой причиной пожаров становятся как раз таки разнообразные замыкания в электросети, поэтому к данному вопросу лучше относится, конечно же, со всей серьезностью.

Работает автомат следующим образом: устройство имеет специальную биметаллическую пластину, которая выступает частью электросети, то есть по ней проходит ток. Однако если уровень напряжения вдруг начинает резко превышать номинальный, то пластина начинает выгибаться до тех пор, пока не изгибается полностью и тем самым толкает специальный рычаг. Происходит отключение моментально, при этом чем быстрее повышается уровень напряжения, тем скорее нажимается рычаг.

Принцип действия автоматического выключателя

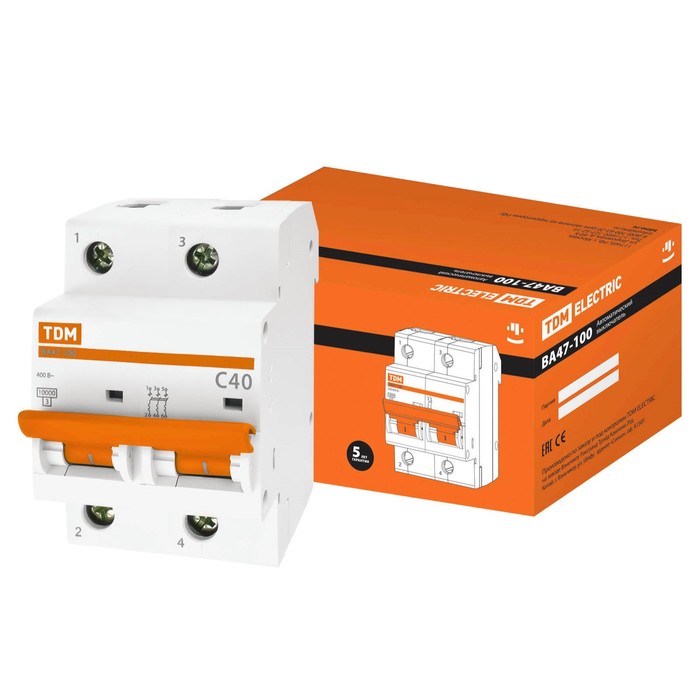

В основном для защиты домашних электросетей используются автоматические выключатели типа ВА. В таких устройствах есть сразу два типа защиты – электромагнитный и тепловой. То есть кроме стандартной биметаллической пластины автоматы такого типа имеют еще и магнитный расцепитель. Как работает пластина, мы уже выяснили – при прохождении по ней слишком большого напряжения она нагревается и начинает гнуться, нажимая впоследствии рычаг. Электромагнитный тип защиты работает немного иначе, при нем автовыключатель срабатывает, когда через сеть проходят так называемые сверхтоки, вызывающие мгновенные замыкания. Такой тип остановки электрического напряжения в некоторых ситуациях оказывается более эффективный, так как температурный тип защиты срабатывает немного дольше.

Если разобрать автомат, то вы увидите, что его конструкция состоит из следующих деталей:

Двугасительная камера;
Магнитный расцепитель;
Биметаллический расцепитель;
Контактная группа;
Рычажной механизм.

Надежный автоматический выключатель защищает вашу проводку и не допускает перегрузки в электросети. При этом цена механизма весьма символично по сравнению со стоимостью замены проводки или другими серьезными тратами, связанными с коротким замыканием и пр.

Устройство автоматического выключателя и другие вопросы при выборе

Прежде чем купить автовыключатель, нужно хотя бы немного разобраться, какие виды устройств встречаются на рынке, чем обусловлена классификация аппаратов и на что обратить внимание в первую очередь.

Вопросы при покупке:

Первый вопрос, который стоит задать продавцу, это какой производитель того или иного устройства, представленного на витрине. Несомненно, крупные импортные бренды производят куда более качественную и надежную продукцию, чем небольшие отечественные или китайские аналоги.
Второе, это сертификация продукции – если у продавца есть сертификат, подтверждающий подлинность фирменного товара, это большой плюс. Подделки сегодня на рынке встречаются слишком часто, чтобы доверять просто на слово продавцу.
Ну и третье, что также может повысить шансы покупки, это обращение к официальным дилерам, которые дорожат репутацией. Проверенные фирмы не только продают только товар надлежащего качества, заботясь о своей репутации, но и без проблем меняют товар ненадлежащего качества, если таковой был куплен.

Не забывайте также, что автовыключатель рассчитан на определенное количество срабатываний. Поэтому лучше раскошелиться на более дорогое устройство, которое не придется менять уже через полгода работы.

Автоматические выключатели: технические характеристики

Любое устройство на рынке, несомненно, имеет собственные характеристики работы. Для того чтобы вы не запутались в параметрах устройств при выборе и покупке, предлагаем рассмотреть в качестве примера технические характеристики одного из самых популярных на современном рынке автоматического фидерного выключателя.

Итак, одним из наиболее распространенных видов автоматических выключателей – это модель c45n. Это однополюсный выключатель, который защищает электросеть от перегрузок и коротких замыканий. Предельная коммутационная способность аппарата – 6000 А. Удобство устройства в том, что даже в нормальных рабочих условиях вы можете воспользоваться рубильником и отключить в квартире свет. Например, это может понадобиться при ремонтных работах. Однако производитель предупреждает о том, Что пользоваться выключателем в ручном режиме следует только в крайних случаях.

Частота сети, в которой срабатывает выключатель, должна составлять от 50 до 60 Гц, при этом номинальный ток колеблется в пределах от 1 до 63 А. Количество операций, которые способен совершить выключатель в электрическом режиме – до 6000 за весь срок службы.

Такие типы выключателей широко применяются в жилых, административных зданиях, а также в общественных помещениях и заслужили высокую репутацию за многие годы работы. Стоимость устройства также считается весьма умеренной.

Как выбрать автоматический фидерный выключатель (видео)

Как вывод, можно отметить, что трудно в наши ни представить безопасную работу электросети, даже домашней, без такого устройства, как автоматический фидерный выключатель. Этот небольшой аппарат полностью защищает сеть от перегрузок и коротких замыканий. Автомат может иметь несколько видов защиты, в домашних условиях достаточно двух основных – температурный и магнитный. Первый важен при большинстве возникающих перегрузок, второй тип срабатывает быстрее и спасает сеть в случае короткого замыкания. При покупке автоматического выключателя следует обратить внимание на ряд моментов. Прежде всего важно купить оригинальное устройство от проверенного производителя, который дорожит репутацией. Надежный автомат готов к работе на протяжении многих лет и современные модели позволяют не только пользоваться функцией автоматического отключения света, но и в нужный момент обесточить квартиру от электричества, например при ремонтных работах. Самым популярным автоматом можно назвать модель c45n, которая широко используется для защиты домашних электросетей. Устройство рассчитано на 6000 операций и отлично справляется с большинством типом угроз.

Выключатель Фидерный АФВ-3 | НПК «Горные Технологии»: горно-шахтное оборудование

Автоматические фидерные выключатели рудничные взрывозащищенные с ручным управлением АФВ 1А, АФВ 2А, АФВ 3 (далее выключатели), предназначены для защиты трехфазных электрических установок и сетей с изолированной нейтралью трансформатора в угольных шахтах и рудниках, опасных по газу (метану) и/или угольной пыли.

Климатическое исполнение У или Т, категория размещения 5 по ГОСТ 15150 и ГОСТ 15543.1.

Технические характеристики:

Номинальное напряжение, В	380 или 660
Номинальный ток выключателя, А
— АФВ √ 1А	200
— АФВ √ 2А	350
— АФВ √ 3	500
Частота, Гц	50
Предельная коммутационная способность в цикле 0-180-ВО-180-ВО, кА (действующие значения)
— при напряжении 380 В и cos α=0,37	19
— при напряжении 660 В и сos α=0,5	10
Механическая износостойкость циклов ВО
— отключений вручную	4 000
— отключений независимым расцепителем	3 000
Коммутационная износостойкость при номинальном токе и cos α	0,6
Циклов ВО	4000
Уставки токов срабатывания максимальных расцепителей, А:
— АФВ-1А	300; 375; 450; 525; 600;
— АФВ-2А	600; 750; 900; 1050; 1200;
— АФВ-3	1000; 1250; 1500; 1750; 2000;
Габаритные размеры, мм высота, ширина, глубина	910x600x910
Масса выключателя, кг
— АФВ-1А и АФВ-2А	200; 205
— АФВ-3	220

Автоматические выключатели | Электрооборудование и электроснабжение горных предприятий

Страница 13 из 91

Автоматические выключатели предназначены для включений и отключений под нагрузкой магистральных сетей переменного и постоянного тока и защиты этих сетей от значительных перегрузок по току и коротких замыканий. Включение у выключателей всех серий осуществляется вручную, отключение — вручную или автоматически при срабатывании одного из видов встроенной защиты. У отдельных выключателей имеется дистанционное отключение, При установке на поверхности в открытом исполнении выключатели называют воздушными, а при встройке во взрывонепроницаемые оболочки — автоматическими фидерными выключателями (АФВ).
Классификацию можно произвести по следующим признакам: величине номинального тока — 25—2500 А; числу полюсов — одно- и трехполюсные; наличию расцепителей максимального тока — без расцепителей, с электромагнитными или комбинированными расцепителями;
наличию дополнительных расцепителей — без дополнительных расцепителей, с дистанционным расцепителем, с расцепителем минимального напряжения;
номинальному току расцепителя; наличию или отсутствию блок-контактов; способу присоединения внешних проводников — переднее или заднее присоединение, штепсельные контакты;
способу исполнения по степени защиты — открытое (IP0Q), защищенное (ΙΡ23), пыленепроницаемое (ΙΡ54) и т. п.
Нормальный режим работы выключателей — продолжительный, На подстанциях поверхности и на магнитных станциях управления стационарными установками эксплуатируют выключатели серий АЕ-2000, А-3700, АП-50, которые могут быть встроены в корпуса магнитных станций управления и пусковых агрегатов для установки в подземных выработках шахт. В автоматические фидерные выключатели и передвижные трансформаторные подстанции встраивают выключатели серии АВМУ. Основными элементами конструкции являются: контактная система и система блок-контактов, механизм управления, расцепители, дугогасительные камеры, вводные и выводные зажимы и другие вспомогательные узлы и детали.
Автоматические фидерные выключатели предназначены для работы во взрывоопасной среде подземных выработок шахт. Их выпускают трех типоразмеров на токи 200, 350 и 500 А. Технические данные некоторых автоматических выключателей приведены в табл. 9.
Таблица 9

Рис. 14. Конструкция автоматического фидерного выключателя:
1 — кабельный ввод: 2 — блокировочный механизм; 3 — рукоятка для проверки максимально-токового расцепителя; 4 — отключающая катушка независимого расцепителя; 5 — максимальный расцепитель; 6 — болт заземления; 7 — клеммник; 8 — коммутатор; 9 — дугогасительная камера

Рассмотрим конструкцию автоматического фидерного выключателя (рис. 14). Внутри взрывонепроницаемой оболочки на изоляционной панели установлен воздушный выключатель с контактной системой закрытой дугогасительными камерами, механизмом свободного расцепления с двумя расцепителями максимального тока и одним независимым расцепителем с отключающей катушкой, работающей в комплексе с реле утечки подвижная система контактов укреплена на изоляционном валу и соединена с неподвижной контактной системой при помощи привода с рукояткой, выведенной на боковую сторону оболочки. Ниже силовых контактов расположены два реле максимального тока, установленные на крайних фазах. На левой стороне панели размещен коммутатор, который служит для управления вспомогательными цепями и цепями сигнализации о работе выключателя. Замыкающие и размыкающие блок-контакты коммутатора связаны механически с валом, а следовательно, и с приводом включения.
Подвижная контактная система каждой фазы состоит из трех контактов различных типов: разрывных, предварительных и главных (рис. 15). Разрывные, контакты первыми замыкаются с неподвижными контактами и последними размыкают цепь тока. При замыкании и размыкании цепи происходит подгорание контактов, поэтому разрывные контакты приходится менять, но они составляют только часть контактной системы, что экономически выгоднее, чем производить замену главных контактов.
Механизм свободного расцепления состоит из системы шарнирно связанных рычагов, один из которых имеет жесткую связь с рукояткой включения, а другой — с главным валом выключателя.
На верхней части корпуса выключателя расположена коробка кабельных вводов, состоящая из двух камер: сетевой с транзитным выводом и моторной для присоединения защищаемого участка сети. Камеры разделены перегородкой и закрыты общей крышкой. Внутри камер расположены проходные зажимы. Крышка, закрывающая корпус, открывается с помощью блокировочного механизма. Ниже рукоятки управления находится рукоятка включения кнопок проверочных катушек максимальной защиты.
Схема электрическая соединений фидерных выключателей серии АФВ показана на рис. 16. Силовая цепь состоит из проходных зажимов ввода Л1 — ЛЗ, автоматического выключателя АВ, двух реле максимального тока РМ1, Рм², проходных зажимов вывода С1 — СЗ. Проверочные катушки исправности максимальной защиты КП1, КП2 включены в цепь параллельно через кнопки проверки КнК1, КнК2 и работают как реле напряжения. К фазе Л3 через блок-контакты коммутатора 2—3 подключена отключающая катушка ОК· Блок-контакты 5—б, 11—12 и 13—14 используют для цепей сигнализации и других вспомогательных цепей. При включении выключателя АВ напряжение поступает к защищаемым электроприемникам.
Кабельные вводы допускают присоединение бронированных кабелей с заливкой кабельной массой мест разделки и гибких кабелей. Неиспользуемые кабельные вводы закрывают заглушками.
Выбор типоразмера фидерного выключателя производится по суммарному номинальному току защищаемых потребителей с учетом одновременности их работы. Выбранный выключатель проверяют на способность отключения возможного т. к. з. (трехфазного) на его выводных зажимах. Устанавливают его в распределительных подземных пунктах участков для защиты группы присоединений и для защиты одиночных потребителей.
Автоматические фидерные выключатели изготовляют в климатическом исполнении У и категории 5.

Рис. 15. Контактная система фидерного выключателя серии АФВ:

а — во включенном положении; б — s отключенном положении; 1 — регулировочные болты; 2 — отключающий валик; 3 — разрывные контакты; 4 — контакты предварительного разрыва; 5 — главные контакты; 6 — изоляционная панель
Рис. 16. Схема электрическая соединений фидерного выключателя серии АФВ

Выпускаются выключатели с дистанционным управлением на отключение АВ-200 ДО У5 и АВ-320 ДО У5 на токи 200 и 320 А. Конструктивно они состоят из автоматического выключателя, блокировочного разъединителя с устройством механической блокировки, аппаратуры управления, защиты и сигнализации.
Электрические схемы выключателей обеспечивают дистанционное отключение при помощи вынесенного поста управления, а также возможность подключения аппаратуры защитного отключения электроэнергии (реле утечки с размыкающим контактом исполнительного органа, анализатора метана, аппаратуры контроля воздуха и т. п.), что особенно необходимо для создания безопасных условий эксплуатации электрооборудования в шахтах, опасных по газу. Схемы обеспечивают следующие виды защит, блокировок, сигнализаций и проверок: защиты — от т. к. з., нулевую, от потери управляемости при обрыве цепи дистанционного управления; блокировки — препятствующие включению выключателей при снижении сопротивления изоляции относительно земли в отходящем участке сети ниже 30 кОм и препятствующие включению выключателей при срабатывании максимально-токовой защиты; световую сигнализацию — о включении выключателя, срабатывании блокировочного реле утечки, срабатывании максимально-токовой защиты; проверки — исправности блокировочного реле утечки, исправности максимально-токовой защиты.
Выключатели АВ-200 ДО отличаются от АВ-320 ДО только трансформаторами тока. Выключатели выдерживают 16 000 циклов «Включение — отключение», из них 1Q 000 циклов при номинальной нагрузке и коэффициенте мощности 0,8. Расцепитель -нулевого напряжения допускает 4000 отключений, а независимый расцепитель — 2000 отключений. Технические данные выключателей приведены в табл. 9.

Кафедра електромеханічного обладнання енергоємних виробництв / л/р 5 ИССЛЕДОВАНИЕ РУДНИЧНОГО ВЗРЫВОБЕЗОПАСНОРО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ АФВ-ІА

ИССЛЕДОВАНИЕ
РУДНИЧНОГО ВЗРЫВОБЕЗОПАСНОРО
АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ АФВ-ІА

Цель
работы —
изучить
принципиальные особенности и исследовать
защитные характеристики автоматического
выключателя АФВ-ІА.

5.1.
Общие
сведения

5.I.I.
Назначение.

Автоматические
фидерные выключатели /АФВ/ предназначены
для включения и отключения под нагрузкой
сети напряжением до 1000
В
или отдельных /фидерных/ магистральных
линий, а также для защитного автоматического
отключения присоединений при коротких
замыканиях и опасных утечках тока
на землю /при работе в комплексе с реле
утечки/. Иногда АФВ используются для
нечастых оперативных включений и
отключений двигателей большой
мощности.

АФВ
в рудничном взрывобезопасном исполнении
/РВ/ предназначены для эксплуатации в
угольных и сланцевых шахтах, опасных
по газу и угольной пыли, при температуре
окружающего воздуха от -10
°С до
+35
°С и
относительной влажности воздуха 98%
/при
температуре 35
°С/, на
высоте над уровнем моря до 1000
м,
при содержании пыли в окружающей
атмосфере до 1000
мг/м³.
Рабочее положение автоматов —
вертикальное
/допустимый наклон площадки салазок
автомата относительно вертикальной
оси 15°
в
любом направлении/. Основные технические
данные АФВ приведены в таблице.

Поскольку
через АФВ проходит суммарный ток
нагрузки, они рассчитаны на значительно
большие, чем пускатели, номинальные
токи и разрывную мощность.

5.1.2.
Устройство
и принцип действия

Автоматический
выключатель представляет собой
цилиндрический взрывобезопасный корпус
на салазках, к которому прикреплены
вводные, отводные и транзитные кабельные
муфты. Корпус с крышкой сферической
формы соединяется штыковым затвором.
Крышка сблокирована с рукояткой таким
образом, что ее снять можно только после
отключения аппарата. Принципиальная
схема внутренних электрических
соединений фидерного автомата АФВ о
подключением к нему реле УАКИ-380 и
миллисикундомера показана на рис.5.1.
Фидерный автоматический выключатель
имеет ручное управление контактной
системой с помощью механизма свободного
расцепления. Поскольку АФВ должны быть
способными разрывать большие токи
короткого замыкания, которые действуют
разрушающе на рабочие контакты,
параллельно им подключаются специальные
разрывные контакты, размыкающиеся
позже рабочих, в
этом
случае возникающая электрическая дуга
действует только на разрывные контакты.

Кроме
указанных двух пар контактов на каждую
фазу в конструкции АФВ предусмотрена
также третья пара контактов, называемая
предварительной. Это обусловлено
тем, что шунтирующий аффект, создаваемый
разрывными контактами, ослабляются
большим сопротивлением пути, по которому
проходит ток через разрывные контакты,
потому он оказывается недостаточным
для предупреждения искрения на рабочих
контактах при размыкании разрывных.
Предварительные контакты полностью
предотвращают искрение на рабочих
контактах и их обгорание.

Контакты
каждой фазы при включении замыкаются
в таком порядке: сначала разрывные,
затем предварительные и, наконец,
рабочие. При отключении контакты
размыкаются в обратном порядке.

В
современных
выключателях рабочие контакты и
неподвижный разрывной контакт
выполнены из металлокерамики, что
повышает эксплуатационные свойства
АФВ.

Высокая
разрывная способность АФВ создается
искрогасительной камерой деионного
типа и большим растяжением дуги благодаря
длинным держателям разрывных контактов.

В
АФВ встроен максимальный и независимый
расцепитель.

Максимальный
расцепигель осуществляет защиту от
токов короткого замыкания с помощью
первичных максимальных токовых реле
мгновенного действия на двух фазах.

Уставка
тока регулируется пружиной,
противодействующей действию якоря
электромагнита. На регулировочной
пластинке есть три
деления
/например, 300-450-600/,
однако
могут быть выбраны и промежуточные
значения уставой в положениях между
указанными делениями, хотя в этом случае
точность регулирования снижается.

Чтобы
аппарат не включился, в случае, если
последнее отключение произошло в
результате действия максимальной
защиты /следовательно, есть основания
опасаться наличия в сети короткого
замыкания/, максимальная токовая
защита АФВ-ІА
снабжается
защелкой, блокирующей повторные
включения АФВ после каждого отключении,
вызванного ее действием. Защелка
освобождается при нажатия на ее рычаг,
для чего предварительно снимается
крышка корпуса АФВ.

Применяемая
в современных типах АФВ защелка
препятствует новому включению только
после срабатывания максимальной защиты
и допускается включение после
срабатывания независимого расцепителя.
Это позволяет определить характер
срабатывания АФВ и установить
необходимость проверки сети перед
новым включением. Таким образом,
указанная защелка —
своеобразный
индикатор причины срабатывания АФВ.

В
АФВ применяется также устройство для
проверки исправности максимального
расцепителя, состоящее из добавочных
катушек KV1
и KV2,
имеющих
большое число витков, расположенных
поверх рабочих токовых реле КАІ
и
КА2, которые присоединяются проверочной
кнопкой SB1
/2/
к
рабочему напряжению 380
/660/ В.

На
две кнопки проверки воздействует одна
поворотная рукоятка включения, поочередно
нажимающая на каждую из этих кнопок.
Перед проверкой указатели, связанные
с регулировочным винтом, должны быть
установлены против
контрольных
меток «380»
или
«660»,
в
зависимости от рабочего напряжения
сети. Однако эффективность подобной
проверки ограничена: с ее помощью
можно убедиться лишь в том, что исправны
механизмы максимальных токовых реле
и механизмы свободного расцепления.
Реальное значение уставки срабатывания
м.т.з. при этом проверить невозможно.
Болае того, при такой проверке нарушается
уставка срабатывания м.т.з., установленная
ранее, поскольку она регулируется
пружиной.

Независимый
расцепитель выполнен в виде отключающей
катушки KQF,
которая
при замыкании контакта реле утечки
присоединяется к линейному напряжению
сети и отключает ее. Расцепитель служит
для отключения сети при срабатывании
реле утечки либо может быть использован
для отключения сети в схемах автоматики.

5.2.
Порядок
выполнения работы

Ознакомиться
с устройством и изучить принципиальные
особенности автоматического
выключателя АФВ-ІА.
Подготовить
схему к проверке АФВ и встроенных
элементов.
Испытать
максимальную токовую защиту косвенным
методом.
Испытать
максимальный расцепитель методом
первичного тока.
Определить
собственное время срабатывания АФВ-ІА
и
общее время срабатывания защитного
отключения /реле утечки/ и автоматического
фидерного выключателя.
Сформулировать
выводы по работе.

5.3.
Указания
к проведению работы

Изучить
принципиальные схемные и конструктивные
решения, реализованные в АФВ, принципиальные
особенности независимого и максимального
расцепигелей, механических блокировок,
взрывозащиты.
При
подготовке к проверке АФЗ и основных
встроенных элементов необходимо
при отключенном питании установить
соответствие АФВ параметрам сети,
напряжению независимого расцепителя,
току уставки максимального расцепителя;
проверить наличие местного заземления
и связь с магистральной заземляющей
линией; произвести трехкратное
оперативное включение /отключение/
автомата, обращая внимание на
четкость-отключения,
а также плавность включения и хода
рукоятки; проверить работу независимого
расцепителя /перемещая его магнитопровод
вручную, при взведенной рукоятке
выключателя АФВ должен отключиться/;
проверить работу узла защелки, для чего
при выключенном выключателе попытаться
вручную /но не рукояткой/

подать
главные контакты в сторону включения,
защелка должна этому воспрепятствовать.
Затем включить автомат рукояткой и
повторить действия, защелка должна
допустить поворот главного вала
рукой; проверить состояние и работу
силовых контактов. Главные и
предварительные контакты должны
соприкасаться /прилегать/ по плоскости,
а разрывные —
по
линии. Установить площадь прилегания
контактов, которая должна быть не мелев
75$
площади
/ширины/ контактов. Измерить относительное
смещение подвижных и неподвижных
контактов по ширине /допускается не
более I
мм; устанавливается перемещением
подвижных контактов вдоль по главному
валу/; измерить основные величины
согласно [4],
характеризующие
работу контактов; раствор /не менее 60
мм/;
провал /не менее 2
мм/;
начальное и конечное усилия нажатия и
одновременного касания. Данные опытов
записать и обобщить результаты проверок.

5.3.3.
Для
испытания максимальной токовой защиты
АФВ-ІА
косвенным
методом необходимо: а/ открыть крышку
автомата и установить указатели на
обоих максимальных рале против контрольных
меток «380»
либо
«660»
в
зависимости or
напряжеия
сети;
б/ закрыть крышку АФВ, подать на него
напряжение и включіть;
в/ повернуть
рукоятку кнопки «Проверка»
максимальных токовых реле КАІ-КА2
в
положение, соответствует проверяемому
токовому реле КАІ.
Время
удержания кнопки в положении «Проверка»
не должно превышать 2
с.

При
таком испытаний предварительно
проверяется только исправность механизмов
токовых реле КА 1
свободного
расцепления, так как катушки проварки
создают ампер-витки, соответствующие
лишь минимально возможной уставке, а
не проверяется действие самого реле
КА. Считается, что рале КА исправно,
если оно срабатывает при трехкратной
проверке .

5.3.4.
Проверку
и испытание максимального расцапителя
/максимальных реле/ методом первичного
тока производят при снятом о АФВ
напряжении на уставках, указанных
преподавателем, на специальном стенда.

Собирают
а налаживают схему по одному из вариантов
/рис. 5,2/. В лабораторных условиях
предпочтение отдается схеме испытаний
/рас.5,2,б/,
представляющей собой специальный
испытательный стенд, собранный в
отдельном корпусе.
Присоединяют
проводники, идущие от встречной обмотки
нагрузочного трансформатора ТН, к
зажимам реле КА І
ЛСА2/, предварительно
установив минимальную уставку тока
срабатывания по шкале реле.

Устанавливают
рукоятку ЛАТРа в положение, соответствующее
минимальному значению тока, а рукоятку
выключателя —
в
положение «Включено».
Подают
питание на испытательный стенд /включают
разъединитель QS
стенда/
и, повышая ток в цепи КАІ
и
КА2, добываются срабатывания и
отключения АФВ. Снимают показания
амперметра с учетом коэффициента
трансформации измерительного
трансформатора ТА типа УТТ-6, сила
вторичного тока которого 1_г
=
5 А.
Отключают
разъединитель испытательного стенда.
Повторно
взводят рукоятку автомата, т.е. включают
АФВ и не
меняя положения рукоятки ЛАТРа /TV1/,
включают
разъединитель QS,
подав
толчком первичный ток на реле автомата
КА. Включений должно быть не менее трех,
и при каждом автомат должен четко
отключаться.

Аналогично
проверяют срабатывание максимальных
реле на остальных уставках.

По
данным опытов определяют погрешность
срабатывания реле для каждой уставки,
%

где-

сила
сока у ставки срабатывания по шкале
реле, А;

среднеезначение
силы тока срабатывания.

Погрешность
срабатывания не должна превышать 15%.

5.3.5, Время
срабатывании коммутационной аппаратуры
и аппаратуры
защиты
фиксируется измерителем времени РТ
/электросекундомером/.

Для
измерения суммарного времени
срабатывания реле УАКИ и АФВ и собственного
времени срабатывания автоматического
выключателя откроют крышку АФВ и
подключают измеритель времени РТ, как
показано на рис.5.1. При атом предварительно
на коммутационной /схеме/ панели XT
АФВ снимают перемычку /5-6/, соединяющую
катушку проверки KV2
о
кнопкой проверки максимальной токовой
защиты SB2,
а
клеммы ХН
электросекундомера
РТ соединяют с клеммой «5» АФВ. При
нажатии кнопки SВ2
автомата
через сопротивление R=1000
Ом, вмонтированное в прибор ИВ, будет
протекать ток утечки. Одновременно на
электросекундомер РТ подается напряжение,
возникающее между нулевой точкой 01
емкостного
устройства присоединения /CI
—
СЗ/
и землей «3».
Электросекундомер
отсчитывает время. При срабатывании
реле утечки и АФВ напряжение о прибора
ИЗ снимается и по его показаниям фиксируют
полное время отключения заоіигііой
сети
от утечек, которое не долино
превышать
0,2
с.
Для измерении только времени срабатывания
АОВ перемычку снимают, а прибор ИВ через
один из зажимов, например, I
/2,
3/, и
зажим «X»
присоединяют параллельно отключающей
катушке KQF
автомата.
Цепь искусственной утечки через
кнопку и сопротивление R
—
1000
Ом
остается такой же, как и в предыдущем
опыте. При срабатывании реле утечки
замыкают
цепь отключающей катушки KQF
и
подают напряжение на измеритель
времени. После срабатывания АФВ снимают
напряжение с KQF,
прибора
ИЗ и фиксируют показание электросикундомера
РТ, соответствующее собственному времени
срабатывания автоматического выключателя.

5.3.6. Полученные
результаты экспериментов анализируют,
делают
соответствующие
выводы, которые приводит в отчете.

страница сайта ООО «ПК Щитком»

21.03.2019

Ящики управления асинхронным короткозамкнутым двигателем Я(РУСМ)5000

Ящики предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах в категории применения АС3.

Они различаются по числу управляемых фидеров (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, номиналу питания цепи управления.

Структура условного обозначения

Я5ХХХ-ХХ7X УХЛ4:

Я-ящик

5-класс НКУ по назначению — управление асинхронными двигателями с короткозамкнутым ротором

Х— 1 – управление нереверсивными двигателями

4 – управление реверсивными двигателями

Х— 1 – автоматический выключатель на каждый фидер,

2 – общий автоматический выключатель на все фидеры,

3 – без автоматического выключателя,

4 – автоматический выключатель на каждый фидер с промежуточным реле,

5 – общий автоматический выключатель на все фидеры с промежуточным реле,

6 – без автоматического выключателя с промежуточным реле;

Х— 0 – одно фидерный, без переключателя на автоматический режим

1 – одно фидерный, с переключателем на автоматический режим

2 – одно фидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе

3 – одно фидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе

4 – двух фидерный, без переключателя на автоматический режим

5 – двух фидерный, с переключателем на автоматический режим

6 – двух фидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе

7 – двух фидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе

8 – трех фидерный, без переключателя на автоматический режим

9 – трех фидерный, с переключателем на автоматический режим

7— Напряжение силовой цепи 380В

Х— Напряжение цепи управления:

4 — 220В,

7 — 380В

ХХ

индекс

Номинальный ток ящика по категории применения АС3, А

Диапозон регулирования Iном теплового реле, А

Мощность двигателя по категории применения АС3, кВт

0. 63

0.4-0.63

0.12

0.63-1

0.18, 0.24

1.6

1-1.6

0.37, 0.55

2.5

1.6-2.5

0.75

2.5-4

1.1, 1.5

4-6

2.2, 2.5

5.5-8

7-10

3. 7, 4

9-13

5, 5.5

12-18

6.5, 7.5, 8

17-25

9, 11

23-32

12.5, 15

32-40

18.5

37-50

20, 22

48-65

25, 30

63-80

37, 40

80-93

Автоматическое повторное включение

Справочник по автоматизации распределительной сети — Практика защиты энергосистемы // Автоматическое повторное включение — от ABB

Введение в автоматическое повторное включение

Большинство неисправностей воздушных линий являются переходными по своей природе, например, пробой изолятора или искрового промежутка или временный контакт с посторонними предметы или животные.

Большинство этих неисправностей возникает из-за погодных условий и обычно является следствием грозы, сильного ветра или экстремальных снежных и ледовых условий вместе с резкими перепадами температуры.

Если эти неисправности не устраняются автоматически, они приводят к срабатыванию автоматического выключателя для изоляции места повреждения, и они не повторяются при включении автоматического выключателя, то есть повторном включении фидера после короткой задержки.

Для устранения неисправностей этого типа используется автоматическое повторное включение (AR).

AR-Sequence

После возникновения неисправности автоматический выключатель будет отключен функцией защиты защищенного фидера с последующим автоматическим повторным включением или AR-выстрелом, который является функцией, когда автоматический выключатель срабатывает. автоматически повторно включается по истечении установленного времени задержки.

Цель этого действия — автоматически и за минимальное время вернуть состояние защищенного фидера в нормальное рабочее состояние до отказа.

Рисунок 8.14.1 — Типичная последовательность событий схематически

Если после включения выключателя неисправность исчезла, AR-выстрел был успешным и цель была достигнута, см. Рисунок 8.14.1.

Но если неисправность не исчезнет, автоматический выключатель сработает снова , и будет произведен новый AR-выстрел, как показано на Рисунке 8.14.1. Операция продолжается до тех пор, пока не будет выполнено заранее определенное количество AR-снимков. Если отказ в конечном итоге является постоянным и были выполнены все разрешенные AR-выстрелы, автоматический выключатель сработает в последний раз, завершив автоматическое повторное включение или последовательность AR, рисунок 8.14.1.

Выполнение AR-последовательности обычно контролируется отдельным счетчиком отключений или функцией указателя выстрелов. До начала 1-го выстрела указатель выстрела имеет значение единицы. После завершения каждого выстрела указатель выстрела устанавливается на такое значение, что запуск только что сделанного выстрела и выстрелов, порядковый номер которых ниже, чем у текущего, становится невозможным. Справочник по автоматизации распределения

— Практика защиты энергосистемы // Автоматическое повторное включение — от ABB

Соответствующее содержание EEP с рекламными ссылками

Главный фидер

— обзор

6.2.5.1.3 Схема системы электроснабжения

Подробная информация о Описанный здесь макет EPS также может поддерживать PRA и ZSA.Макет не будет повторяться в разделах PRA и ZSA.

EPS состоит из трех изолированных каналов питания: левого канала, правого канала и аварийного канала.

Левый канал переменного тока состоит из LIDG (установлен в левой гондоле), LGCU (установлен в левой передней стойке оборудования отсека E / E), левого блока распределения питания (LPDA, установлен под центром питания) , и L AC BUS (установленная на пластине X1 центра питания), все из которых расположены в левой части самолета.Основные фидеры канала L AC проложены вдоль левой стороны самолета, на всем пути от LIDG, через левый пилон, грузовой отсек и отсек EE, затем LPDA к шине L AC. Управляющая проводка канала L AC также проложена вдоль левой стороны самолета, от LIDG до LGCU через левый пилон, потолок кабины и левую стойку оборудования отсека EE.

Правый канал переменного тока состоит из RIDG (установлен в правой гондоле), RGCU (установлен в правой передней стойке оборудования отсека E / E), LPDA (установлен в станции 120 отсека E / E), и шина переменного тока R (установлена на пластине X2 правого центра питания), все из которых расположены в правой части самолета.Основные фидеры канала переменного тока R проложены вдоль правой стороны самолета, от RIDG к правому блоку распределения питания (RPDA), а затем к шине переменного тока R. Управляющая проводка канала R AC также проложена по правой стороне самолета от RGCU до RIDG.

Аварийный канал переменного тока состоит из генератора RAT (установлен в отсеке RAT), RAT GCU (установлен в переднем отсеке аксессуаров), RGLC (установлен в отсеке E / E) и шины AC ESS (установлен на плате X3 энергоцентра), при этом расположение оборудования не зависит от левого и правого каналов переменного тока.Основные фидеры аварийного канала переменного тока проложены от генератора RAT к блоку управления аварийным питанием, расположенному в отсеке E / E, а затем к шине AC ESS на плате X3 энергоцентра. Его управляющая проводка проложена от RAT GCU к генератору RAT. Либо прокладка фидеров, либо управляющая проводка аварийного канала переменного тока не зависят от прокладки левого и правого каналов переменного тока.

Левый канал постоянного тока состоит из LTRU (установлен в переднем грузовом отсеке), LTRUC (установлен в энергоцентре), LESSC (установлен в энергоцентре), L DC BUS (установлен на пластине X1 центр питания) и L DC ESS BUS (установлен на пластине X1 центра питания и с левой стороны пластины X4 на крыше).Основные фидеры канала L DC проложены по левой стороне самолета от LTRU к LTRUC, который находится в центре питания. Левый канал постоянного тока в основном контролируется и защищается LGCU, а управляющая проводка проложена вдоль левой стороны самолета.

Правый канал постоянного тока состоит из RTRU (установлен в переднем отсеке для принадлежностей), RTRUC (установлен в правом блоке управления мощностью отсека E / E), шины RDC (установлен на пластине X2 правого центра питания) и пластина X3 энергоцентра), и шина R DC ESS (установлена на пластине X2 правого энергоцентра, пластине X5 отсека E / E и правой стороне пластины X4 на крыше).Основные фидеры канала L DC проложены по правой стороне самолета от RTRU до RTRUC, который находится в отсеке E / E. Правый канал постоянного тока в основном контролируется и защищается RGCU с проводкой управления, проложенной вдоль правой стороны самолета.

Аварийный канал постоянного тока состоит из ETRU (установлен в переднем грузовом отсеке), ETRUC (установлен в блоке управления аварийным питанием отсека E / E) и ШИНЫ ПЕРЕДАЧИ ESS постоянного тока (установлен в пластине X3 энергоцентра). ).Фидеры аварийного канала постоянного тока проложены от ETRU к ETRUC в отсеке E / E, независимо от левого / правого канала постоянного тока. Аварийный канал постоянного тока управляется реле с режимами управления, отличными от режима управления левого / правого канала постоянного тока, и прокладка его управляющей проводки не зависит от левого / правого канала постоянного тока.

Siemens FBCB030 Автоматический выключатель шины быстрой шины, фидер 3 полюса, защелкивающиеся башмаки адаптера, рамка выключателя ED, номинальный ток 30 А UL, номинальный ток короткого замыкания 25 кА на 480 В: Amazon.com: Industrial & Scientific

Цена:

95 долларов.79

+ $ 181,50
перевозки

Убедитесь, что это подходит
введя номер вашей модели.
Вес: 6,17 фунта
Размеры продукта: 13,00 х 10,00 х 6,00 дюймов
Состояние: Новое

]]>

Характеристики этого продукта

Фирменное наименование	SIEMENS
Текущий рейтинг	30 ампер
Ean	0754554303864
Вес изделия	6.17 фунтов
Номер модели	FBCB030
Кол-во позиций	1
Номер детали	FBCB030
Код UNSPSC	32000000
UPC	754554303864

Что такое кормушка? — Обучение нефриту

Кормушки

Часть 1: Что такое кормушка?

Автор: Деннис Бордо | 01 февраля 2018 г.

Чтобы понять, что такое кормушка, лучше всего начать с того, чем она не является.

Проводники между точкой коммунального обслуживания и средством отключения услуг являются служебными проводниками, а не фидерными проводниками. Применяются специальные правила для служебных проводов, поскольку эти проводники не имеют защиты от короткого замыкания или замыкания на землю, кроме той, которая предусмотрена на первичной стороне сетевого трансформатора. Сервисные кондукторы не являются фидерами.

Ответвительные цепи не являются фидерами. Ответвленная цепь определяется как, , проводники цепи между конечным устройством максимальной токовой защиты, защищающим цепь, и розеткой (ями). Даже проводники для цепи, рассчитанной на 1000 ампер, являются ответвленной цепью, если проводники находятся на стороне нагрузки устройства максимального тока конечной ответвленной цепи. Проводники на стороне нагрузки конечного устройства максимального тока ответвленной цепи являются проводниками параллельной цепи, а не проводниками фидера, независимо от того, насколько велика номинальная мощность цепи.

Итак, фидерные проводники — это проводники, которые не являются проводниками обслуживания и не являются проводниками ответвленной цепи. Все проводники цепи между стороной нагрузки вспомогательного оборудования и стороной линии конечного устройства максимального тока ответвления являются фидерными проводниками.Определение фидера также включает в себя проводники от источника отдельно производной системы или другого источника питания, не относящегося к электросети, и устройства максимального тока конечной ответвленной цепи.

Кабель типа SER между бытовым выключателем на 200 А и субпанелью является фидером. Проводники между автоматическим выключателем на 800 А и выключателем с предохранителями, питающим один двигатель, также являются фидерными проводниками. То же самое с проводниками между резервным генератором и аварийным переключателем.Хотя правила защиты от перегрузки по току для этих различных фидеров различаются в зависимости от поставляемой нагрузки (нагрузок), защита от перегрузки по току обычно обеспечивается на стороне питания фидера.

Проводники между вторичной стороной трансформатора 480/208 В и устройством защиты от перегрузки по току на вторичной стороне также являются фидерными проводниками, но не считаются защищенными устройством защиты от перегрузки по току в первичной цепи трансформатора.

Проводники цепи между точкой обслуживания и конечным устройством максимального тока ответвления.

______________

Перед установкой фидерных проводов компетентный орган может потребовать схему фидера. Диаграмма фидера должна включать общую расчетную нагрузку на фидер и любые коэффициенты нагрузки, использованные при определении размеров фидерных проводов. Размер и тип проводов фидера, а также номинал устройств защиты фидера от сверхтоков также должны быть включены в схему фидера.

Типичная электрическая система может иметь много типов фидеров, питающих множество различных типов нагрузок.Фидеры, обеспечивающие комбинацию непрерывных и прерывистых нагрузок, фидеры двигателей, внешние фидеры или фидеры в отдельные здания, часто включаются в схему фидеров. Во многих случаях в одном помещении могут быть фидеры от более чем одной системы напряжения. Также могут присутствовать фидеры системы постоянного тока.

Типовая схема подачи.

________________

Если имеются фидеры, питаемые от различных систем напряжения, каждый незаземленный провод должен быть идентифицирован по фазе или линии и системе во всех точках заделки, соединения и сращивания.Идентификация незаземленных проводов системы переменного тока может осуществляться с помощью цветовой кодировки, маркировочной ленты, маркировки или других одобренных средств. Незаземленные фидерные провода, питаемые системой постоянного тока, необходимо идентифицировать одним из методов, перечисленных в 215.12 (C) (2). Красный цвет разрешается использовать для идентификации незаземленного проводника положительной полярности, а черный цвет разрешается использовать для идентификации незаземленного проводника отрицательной полярности.

215.12 (C) (2) Методы идентификации фидера постоянного тока.

За исключением систем с высокой ветвью и изолированных систем питания, NEC не требует определенных цветов для обозначения незаземленных проводов переменного тока.NEC предписывает использование оранжевого цвета для идентификации верхней ветви 4-проводной системы, соединенной треугольником, где средняя точка одной фазной обмотки заземлена (110.15). Если в одном помещении с системой на 480 В присутствует система с высоковольтной ветвью, может потребоваться корректировка общей практики идентификации проводов фидера на 480 В с использованием коричневого, оранжевого и желтого цветов. Маркировочная лента, бирка или другие одобренные средства идентификации фидера могут потребоваться для различения различных напряжений фидера.

Типовая идентификация фидера на 480 В переменного тока

Заземленные провода фидера, если они есть, включая заземленные проводники системы постоянного тока, должны быть идентифицированы в соответствии с 200.6. Если заземленные проводники различных систем напряжения установлены в одном корпусе или кабельном канале, каждый заземленный провод должен быть идентифицирован системой.

Используемый метод идентификации питателя должен быть вывешен на каждом щите питателя или задокументирован и легкодоступен для тех, кто будет обслуживать электрическую систему.Использование стандартного метода идентификации фидера во всей системе электропроводки помещения позволяет квалифицированному специалисту быстро определить фазу и напряжение фидерных проводов во всех точках подключения или соединения после завершения установки.

Хотите узнать больше? Войдите в свою учетную запись JADE Learning или зарегистрируйте бесплатную учетную запись и начните посещать онлайн-курсы по электрике, чтобы удовлетворить ваши часы непрерывного образования. Ознакомьтесь с нашим каталогом курсов подготовки к экзаменам на получение лицензии на электрооборудование сегодня.

Правила NEC по максимальной токовой защите оборудования и проводов

Благодарим вас за посещение одной из наших самых популярных классических статей. Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с недавно опубликованной статьей «

Размер устройства защиты от перегрузки по току ».

Перегрузка по току возникает, когда ток превышает номинал оборудования или допустимую нагрузку проводника.Это может быть из-за перегрузки, короткого замыкания или замыкания на землю [ст. 100]. Устройства защиты от перегрузки по току защищают проводники и оборудование от перегрузки по току. Хитрость заключается в выборе правильной защиты от сверхтока для конкретной цепи.

Статья 240 предусматривает требования к достаточной максимальной токовой защите в правильном месте. Другие статьи могут относиться к вашей конкретной установке (см. Таблицу 240.3).

Защитные проводники

Общее правило для защиты от перегрузки по току состоит в том, чтобы выбрать устройство защиты от перегрузки по току (OCPD), которое защищает проводники в зависимости от их силы тока (после корректировки и настройки допустимой нагрузки согласно 310.15). Вы должны обеспечить защиту там, где проводники получают питание [240.4 и 240.21], но существует несколько исключений из этого правила [240.4 (A) — (G)]:

• Опасность потери мощности . Если прерывание цепи создает опасность (например, цепь пожарного насоса), вы должны обеспечить защиту от короткого замыкания, но вам не нужно обеспечивать защиту проводника от перегрузки [240,4 (A)].

• OCPD номиналом 800 А или менее . Если вы соответствуете трем требованиям 240.4 (B), вы можете использовать следующий более высокий стандартный рейтинг OCPD, указанный в 240.6 (выше допустимой токовой нагрузки защищаемых незаземленных проводов).

• OCPD с номиналом более 800A . Если OCPD превышает 800 А, допустимая нагрузка на проводник (после температурной коррекции, регулировки пучка проводов или и того и другого) должна иметь номинальное значение, по крайней мере, такое же, как у OCPD, определенного в 240,6 [240,4 (C)].

• Вторичные жилы трансформатора . Вы можете защитить вторичные проводники 2-проводной системы (с одним напряжением) с помощью первичного OCPD размером 450.3 (B) при условии, что OCPD не превышает значение, определенное умножением допустимой нагрузки вторичного проводника на отношение напряжения вторичного к первичному трансформатору [240,4 (F)].

• Особые области применения . Защита от перегрузки по току для конкретного оборудования и проводов должна соответствовать требованиям Таблицы 240.4 (G).

Оборудование для кондиционирования / охлаждения и проводники цепи должны быть защищены от перегрузки по току в соответствии с 440.22, а проводники цепи двигателя должны быть защищены в соответствии со ст.430 [240,4 (G)].

Гибкие шнуры и крепежные провода

NEC распространяется только на проводку в помещении, но не на шнуры питания перечисленных приборов или светильников или удлинители. Для гибких шнуров и крепежных проводов, не являющихся частью прибора или светильника, или указанного удлинителя:

• Защитите гибкий шнур с помощью OCPD, размер которого соответствует его допустимой нагрузке в соответствии с таблицей 400,5 (A) (1) или таблицей 400,5 (A) (2) [240,5].

• Защитите соединительные провода с помощью OCPD, размер которых соответствует их допустимой нагрузке в соответствии с Таблицей 402.5 [240,5].

Защита от замыканий на землю

Согласно 240.13, сервисное оборудование и фидерные цепи на 1000 А или более, питаемые от 4-проводной, 3-фазной системы с соединением звездой 277/480 В, должны быть защищены от замыканий на землю в соответствии с 230.95 [215.10 и 230.95], но это требование не соответствует не относится к:

1. Непрерывные производственные процессы, при которых из-за неупорядоченного останова возникает дополнительная или повышенная опасность.

2. Установки, в которых уже существует защита оборудования от замыканий на землю.

3. Пожарные насосы [695,6 (H)].

Незаземленные проводники

Предохранитель или автоматический выключатель необходимо подключить последовательно с каждым незаземленным проводом [240.15]. Выключатели должны автоматически (и вручную) размыкать все незаземленные проводники цепи. Однако вы можете использовать отдельные однополюсные выключатели с идентифицированными стяжками на рукоятке для:

• Многопроволочные ответвленные цепи, питающие только нагрузки между фазой и нейтралью [240.15 (B) (1)] ( Fig.1 ).

Рис. 1. Отдельные однополюсные выключатели с обозначенными стяжками разрешены для многопроволочной ответвленной цепи, которая питает только нагрузки между фазой и нейтралью.

• Ответвительные цепи, питающие однофазные межфазные нагрузки (120/240 В) [240,15 (B) (2)].

• Ответвительные цепи, которые питают 3-фазные межфазные нагрузки в системах, напряжение которых не превышает 120 В относительно земли [240.15 (B) (3)].

Расположение

Устанавливайте OCPD там, где ответвление цепи или фидерные проводники получают питание [240.21]. Исключения из этого требования:

1. Ответвители ответвительной цепи, если они соответствуют требованиям 210,19 [240,21 (A)].

2. Отводы питателя, если они соответствуют требованиям 240.21 (B) (1) — (B) (5). Но вы не можете использовать «правило защиты следующего размера» 240,4 (B) [240,21 (B)].

3. Вторичные проводники трансформатора, если они соответствуют требованиям 240.21 (C).

4. Рабочие провода, защищенные от перегрузки устройством максимального тока отключения на 230.91 [240,21 (D)].

5. Ответвители шинопровода, которые вы можете защитить в соответствии с требованиями 368.17 [240.21 (E)].

6. Отводы цепи двигателя, которые можно защитить в соответствии с требованиями 430.28 и 430. 53 [240.21 (F)].

7. Проводники от клемм генератора, которые вы можете защитить в соответствии с требованиями 445.12, если они соответствуют требованиям к размеру 445,13 [240,21 (G)].

8. Проводники батареи, для которых вы устанавливаете OCPD как можно ближе к клеммам 240 батареи.21 (H)].

OCPD должны быть легко доступны [240.24 (A)]. Устанавливайте их так, чтобы центр захвата рабочей рукоятки в ее верхнем положении не превышал 6 футов 7 дюймов над полом или рабочей платформой. Четыре исключения из этого требования к высоте:

1. Автобусные маршруты, как предусмотрено в 368.17 (C) [240.24 (A) (1)].

2. Дополнительные OCPD [240.24 (A) (2)].

3. OCPD, описанные в 225.40 и 230.92 [240.24 (A) (3)].

4. OCPD, расположенные рядом с оборудованием, если они доступны с помощью переносных средств [240.24 (А) (4)].

OCPD не должно быть:

• Подвержены физическим повреждениям [240,24 (C)].

• Находится рядом с легко воспламеняющимся материалом [240,24 (D)].

• Расположены в ванных комнатах жилых единиц, общежитий или гостевых комнат / гостевых апартаментов гостиниц или мотелей [240.24 (E)].

• Расположен над ступеньками лестницы [240,24 (F)].

Корпуса

В сырых или влажных помещениях корпуса, содержащие OCPD, должны предотвращать попадание влаги или воды в корпус (или их накопление внутри).При установке корпуса для поверхностного монтажа во влажном месте оставьте не менее дюйма воздушного пространства между ним и монтажной поверхностью [240.32].

Если это непрактично, установите корпус OCPD в вертикальном положении [240,33]. Вы можете установить его горизонтально, если OCPD соответствует требованиям 240.81 ( Рис. 2 ). В разделе 240.81 указано, что при вертикальном срабатывании ручки выключателя ВЕРХНЕЕ положение ручки должно быть в положении ВКЛ. Таким образом, шкаф, содержащий один ряд автоматических выключателей, может быть установлен горизонтально, если автоматические выключатели установлены так, что UP находится в положении ON.Однако корпус, содержащий щит с несколькими автоматическими выключателями на противоположных сторонах друг друга, должен быть установлен вертикально.

Рис. 2. Кожухи для устройств максимального тока должны быть установлены вертикально, если это нецелесообразно.

Штекерные предохранители

Предохранители вилки на 15 А или ниже идентифицируются по шестиугольной конфигурации окна, крышки или другой выступающей части. Вставные предохранители можно использовать только когда:

1. Напряжение цепи не превышает 125 В между проводниками [240.50 (А) (1)].

2. Цепи питаются от системы с линейным напряжением, не превышающим 150 В [240,50 (A) (2)].

Предохранители на базе Эдисона рассчитаны на работу при напряжении не более 125 В и номинальном токе не более 30 А [240,51 (А)]. Вы можете использовать их только для замены в существующей установке, где нет доказательств взлома или перенапряжения [240.51 (B)]. Вы можете установить держатели предохранителей на базе Эдисона только в том случае, если вы установите адаптер, который позволяет им принимать предохранители типа S [240.52].

Предохранители типа S работают при напряжении не более 125 В и имеют номинальный ток 15 А, 20 А и 30 А [240,53 (А)].

Картридж предохранителей

Патронные предохранители имеют две основные конструкции: наконечник (максимальный ток 60 А) и нож-лезвие (номинал более 60 А). Длина и диаметр предохранителя зависят от номинального напряжения и тока.

Вы можете использовать патронные предохранители и держатели предохранителей типа 300 В только для цепей, не превышающих 300 В [240.60 (А)]:

• Между проводниками.

• От любого незаземленного проводника до нейтральной точки.

Автоматические выключатели

Автоматические выключатели должны отключаться и замыкаться вручную. Не ручные средства управления автоматическим выключателем, такие как электрический независимый расцепитель или пневматическое управление, разрешены, если автоматический выключатель также может управляться вручную [240.80].

Автоматические выключатели имеют отключающую способность 5000 А, если не указано иное.Убедитесь, что автоматический выключатель имеет отключающую способность, достаточную для тока короткого замыкания на линейных клеммах оборудования. Если номинальный ток прерывания недостаточен, линейное замыкание или замыкание на землю может вывести из строя оборудование или привести к серьезным травмам или смерти. См. Более подробную информацию в 110.9 ( Рис. 3 ).

Рис. 3. Устройства максимального тока должны иметь отключающую способность не ниже номинального напряжения цепи и тока, доступного на линейных выводах оборудования (110.9).

Автоматические выключатели, используемые для переключения цепей люминесцентного освещения 120 В или 277 В, должны быть указаны в списке и иметь маркировку SWD или HID. Автоматические выключатели, используемые для переключения цепей освещения с разрядом высокой интенсивности, должны быть указаны и иметь маркировку HID [240.83 (D)].

Если автоматический выключатель имеет номинальное напряжение прямой цепи, например 240 В, вы можете использовать его в цепи, где номинальное напряжение между любыми двумя проводниками (фаза-нейтраль или фаза-линия) не превышает этого номинального значения [240,85 ].

Если автоматический выключатель имеет косую черту, например 120/240 В или 277/480 В, вы можете использовать его в системе с глухим заземлением, где номинальное напряжение любого проводника относительно земли не превышает нижнего из двух значений, и номинальное напряжение между любыми двумя проводниками не превышает высшего значения [240.85].

Не используйте прерыватель цепи 120/240 В на верхнем плече надежно заземленной 4-проводной, 3-фазной системы с подключением по схеме треугольника 120/240 В. 208 В на верхнем плече превышает номинальное линейное напряжение выключателя 120 В (, рис. 4, ).

Рис. 4. Автоматические выключатели с номинальной мощностью 120 В / 240 В могут использоваться в других местах, где линейное напряжение не превышает 120 В, а линейное напряжение не превышает 240 В.

Глаз на приз

Требования ст.240 довольно просты. Для каждого проводника должна быть предусмотрена максимальная токовая защита в зависимости от его допустимой токовой нагрузки от 310,15 в точке, где он получает питание, если только он не соответствует одной из ситуаций, которые мы обсуждали [240.4].

OCPD должен быть способен размыкать цепь при возникновении ситуации перегрузки по току, а также должен иметь отключающую способность, достаточную для предотвращения повреждения в условиях отказа [110.9]. Выполнение этих требований — основная цель ст. 240.

Холт является владельцем Mike Holt Enterprises, Inc., Лисбург, Флорида. С ним можно связаться по адресу www.mikeholt.com.

Корреляция между соответствующими кодами и стандартами

Время чтения: 14 минут

«Как это работает?» Мне недавно задала этот вопрос группа инженеров-электриков в связи с требованиями NFPA 20 к устройству максимального тока, защищающему подводящие провода к контроллеру пожарного насоса от обычного источника питания для передачи тока заторможенного ротора пожарного насоса бессрочно .Мой ответ этим консультантам по электрике показал, как соответствующие канадские нормы и правила реагируют на изменения в документах, на которые есть ссылки в этих конкретных Кодексах и стандартах. Итак, давайте воспользуемся этим конкретным примером для удобства читателей.

Кодекс CE, часть I (и другие коды и стандарты CSA) постоянно пересматриваются на основе следующих критериев:

(а) необходимость продемонстрированных улучшений электробезопасности и пожарной безопасности,

(b) соответствие требований к установке с применимыми положениями стандартов безопасности продукции.

(d) уточнение языка или устранение ошибок в существующих кодексах и стандартах.

Фактически, эти критерии прозрачно отражены в Приложении C Приложения C Кодекса CE, поэтому пользователи Кодекса должны знать об этих фундаментальных условиях для внесения поправок в Кодекс CE.

В отношении NFPA 20 следует отметить, что 2013 год этого стандарта для пожарных насосов упоминается в редакции Кодекса CE 2015 года, и руководство Раздела 32 S / C Кодекса CE признало, что некоторые изменения должны быть инициированным Правилом 32-206 Кодекса, чтобы признать пересмотренные требования NFPA 20.

Для целей данного обсуждения следует отметить следующие положения NFPA 20:

NFPA 20 требует, чтобы автоматический выключатель, установленный в обычном питающем фидере (перед контроллером пожарного насоса), должен был выдерживать ток заторможенного ротора пожарного насоса (около 600% — 700% от FLA) на неопределенный срок (см. Ниже )

“9.2.3.4 Если установлена защита от перегрузки по току, разрешенная в соответствии с 9.2.3, устройство защиты от перегрузки по току должно быть рассчитано на неопределенное время, чтобы выдерживать сумму тока заторможенного ротора двигателя самого большого насоса и тока полной нагрузки все остальные двигатели насосов и вспомогательное оборудование.”

Автоматический выключатель в контроллере пожарного насоса должен иметь следующие электрические характеристики:

“10.4.3.3.1 Автоматический выключатель должен иметь следующие электрические характеристики:

(1) Номинальный постоянный ток не менее 115 процентов от номинального тока полной нагрузки двигателя

(2) Чувствительные к максимальному току нетеплового типа

(3) Мгновенная максимальная токовая защита от короткого замыкания

(4) * Соответствующий рейтинг прерывания для обеспечения рейтинга пригодности контроллера, описанного в 10.1.2.2

(5) Возможность нормального и аварийного пуска и работы двигателя без отключения (см. 10.5.3.2)

(6) Уставка мгновенного отключения не более чем в 20 раз превышает ток полной нагрузки

10.4.3.3.1.1 * Автоматический выключатель не должен отключаться при запуске двигателя из состояния покоя в параллельном (прямом) режиме, независимо от того, имеет ли контроллер тип пуска с пониженным пусковым током.

10.4.3.3.1.2 * Автоматический выключатель не должен срабатывать при отключении питания от работающего насоса или при повторном запуске насоса менее чем через 3 секунды после выключения.Если предусмотрена схема управления, предотвращающая повторный запуск в течение 3 секунд, это требование не применяется.

10.4.3.3.2 * Ограничители тока , являющиеся неотъемлемыми частями автоматического выключателя, должны быть разрешены к использованию для получения требуемой отключающей способности при соблюдении всех следующих требований:

(1) Выключатель должен работать с ограничителями тока только одного номинала.

(2) Ограничители тока должны удерживать 300 процентов тока двигателя полной нагрузки в течение минимум 30 минут.

(3) Ограничители тока, установленные в выключателе, не должны размыкаться при токе заторможенного ротора.

(4) Запасной набор ограничителей тока соответствующего номинала должен храниться в отсеке или стойке внутри корпуса контроллера.

10.4.4 Максимальная токовая защита при заторможенном роторе. Единственное другое устройство защиты от сверхтоков, которое требуется и разрешается между разъединителем и двигателем пожарного насоса, должно располагаться внутри контроллера пожарного насоса и обладать следующими характеристиками:

(1) Для асинхронного двигателя с короткозамкнутым ротором или с фазным ротором устройство должно быть с выдержкой времени и иметь следующие времена срабатывания:

(a) Между 8 и 20 секундами при токе заторможенного ротора

(b) Три минуты при как минимум 300% тока полной нагрузки двигателя.”

Автоматический выключатель требуется в переключателе передачи пожарного насоса, и этот автоматический выключатель должен иметь электрические характеристики, аналогичные выключателю в контроллере пожарного насоса, как показано выше.

«10.8.2.1.3 Автоматический выключатель. Сторона аварийного выключателя должна быть оборудована автоматическим выключателем, соответствующим 10.4.3 и 10.4.4 ».

Эти очень важные условия NFPA 20 были отражены в предложении, представленном CSA для внесения поправок в соответствующие требования в Разделе 32 Кодекса CE.

Представленное предложение было одобрено Техническим комитетом по разработке Кодекса CE, и следующие утвержденные изменения раздела 32 появятся в редакции Кодекса CE 2018 г. (удаленный текст выделен серым цветом, а новая добавленная формулировка показана в жирным курсивом ниже). Перенумеровать и изменить правила, как показано.

32-2300 Проводники

(см. Приложения B и G)

Жилы от аварийного источника питания к пожарному насосу должны

(а) иметь допустимую нагрузку не менее

(i) 125% 200% от номинального тока полной нагрузки двигателя, если отдельный двигатель снабжен пожарным насосом; и

(ii) 125% 200% от суммы токов полной нагрузки пожарного насоса, вспомогательного насоса и вспомогательных нагрузок пожарного насоса, если два или более двигателей снабжены пожарным насосом; и

(b) быть защищенным от воздействия огня, чтобы обеспечить непрерывную работу в соответствии с Национальным строительным кодексом Канады.

32-2302 Метод подключения (см. Приложения B и G)

32-2304 Бокс для пожарных насосов (см. Приложение G)

(1) Отдельная сервисная коробка, соответствующая Правилу 32-2306, должна быть разрешена для пожарного насосного оборудования.

32-2306 Средства отключения и максимальная токовая защита (см. Приложения B и G)

(1) Никакое устройство, способное прервать цепь пожарного насоса, кроме автоматического выключателя, маркированного на видном, разборчивом и постоянном виде, идентифицирующего его как средство отключения пожарного насоса, не должно быть размещено между сервисной коробкой и передаточным устройством пожарного насоса. выключатель или контроллер пожарного насоса.:

(а) сервисная коробка от штатного источника питания и контроллера пожарного насоса, или

(б) главный выключатель аварийного генератора и переключатель включения пожарного насоса.

(2) Автоматический выключатель, указанный в Подправиле (1), должен быть заблокирован в замкнутом положении.

(3) Автоматический выключатель, указанный в Подправиле (1), разрешается использовать в отдельной сервисной коробке, описанной в Правиле 32-2 304.

(4) Если автоматический выключатель, соответствующий настоящему Правилу, установлен в цепи аварийного питания между аварийным источником питания и переключателем пожарного насоса, номинальные характеристики или настройка автоматического выключателя должны соответствовать Правилу 28-200.

(5) Если автоматический выключатель, соответствующий этому Правилу, установлен в нормальной цепи питания перед контроллером пожарного насоса, номинал или уставка автоматического выключателя должны быть не меньше, чем защита от перегрузки по току, которая предусмотрена в составе пожарного насоса. контроллер.

(4) Устройство защиты от перегрузки по току автоматического выключателя, указанного в Подправиле (1) (а), должно быть настроено или рассчитано на неограниченное время выдерживания тока заблокированного ротора пожарного насоса.

(5) Устройство защиты от перегрузки по току автоматического выключателя, указанного в Подправиле (1) (b), должно быть настроено или номинально не ниже, чем защита от перегрузки по току, встроенная в переключатель включения пожарного насоса.

(6) Несмотря на пункт (1) (b), где автоматический выключатель установлен в фидере аварийного питания между аварийным генератором и переключателем пожарного насоса, фидеру должно быть разрешено обходить главный прерыватель цепи генератора и подключаться непосредственно к аварийному генератору.

Изменить нумерацию и изменить Примечания к Разделу 32 в Приложении B, как показано:

Правило 32-2300

Целью этого правила является такой размер проводов, чтобы изоляция проводника не была нарушена в условиях тока короткого замыкания (см. Правило 32-206 и соответствующие примечания к Приложению B).

Целью этого правила является также для защиты фидерных проводов между пожарным насосом и аварийным источником питания от повреждения огнем.

Национальный строительный кодекс Канады требует, чтобы проводники, питающие оборудование для жизнеобеспечения и пожарной безопасности, были защищены от воздействия огня, чтобы обеспечить непрерывную работу этого оборудования в течение не менее 1 часа.

NFPA 20 также требует защиты цепей, питающих пожарные насосы, от возможного повреждения в результате пожара. Следующие примеры иллюстрируют приемлемые методы для достижения этой защиты:

(а) с использованием кабелей с минеральной изоляцией, соответствующих требованиям огнестойкости, указанным в разделе 5.3 CSA C22.2 № 124;

(b) заделка желоба, содержащего провода питателя пожарных насосов, в бетон толщиной не менее 50 мм; или

(c) установка желоба, содержащего подводящие провода пожарного насоса, в ограждение шахты или служебное пространство огнестойкой конструкции не менее 1 часа.

Особые требования, относящиеся к защите проводников от воздействия огня. Класс огнестойкости материала или сборки материалов можно найти в статье 3 .2.7.10 . подраздел 3.1.7 Национального строительного кодекса Канады или соответствующего провинциального / территориального законодательства.

Правило 32-2306

Назначение этого правила — разрешить установку только автоматического выключателя, блокируемого в замкнутом положении и идентифицируемого как средство отключения пожарного насоса, перед контроллером пожарного насоса в цепи нормального источника питания или перед переключателем передачи пожарного насоса. в цепи аварийного электроснабжения.Это Правило также предполагает, что этот автоматический выключатель потенциально может быть использован в сервисной коробке пожарного насоса, описанной в Правиле 32-2 304. Когда этот автоматический выключатель установлен в цепи аварийного источника питания, перед переключателем пожарного насоса, Максимальная токовая защита автоматического выключателя, предусмотренная требованиями Субправила (4), должна обеспечивать работу пожарного насоса до состояния блокировки ротора по току. Это позволит аварийному генератору обеспечивать необходимую мощность для требуемых пожарных насосов, одновременно питая все другие нагрузки, подключенные к генератору.

Предполагается, что соответствие Правилу 28-200 потенциально может быть обеспечено путем выбора максимальной токовой защиты в соответствии с Таблицей 29.

Автоматический выключатель, установленный в цепи нормального электропитания, перед контроллером пожарного насоса, должен иметь номинал / настройку, согласованную со встроенной максимальной токовой защитой контроллера пожарного насоса таким образом, чтобы вышестоящее устройство максимального тока не отключалось. схема до срабатывания максимальной токовой защиты контроллера пожарного насоса.

Приложение B

Примечание: пункт 10.4.3.3 стандарта NFPA 20 требует, чтобы контроллер имел уставку мгновенного отключения, не более чем в 20 раз превышающую ток полной нагрузки. Пункт 10.4.4 NFPA 20 требует, чтобы контроллер пожарного насоса пропускал ток заблокированного ротора в течение 8–20 с.

Это Правило требует, чтобы для пожарного насоса было установлено устройство защиты от перегрузки по току, чтобы обеспечить бесперебойную работу в условиях запуска пожарного насоса. Такие устройства защиты от перегрузки по току устанавливаются перед контроллером пожарного насоса или переключателем передачи пожарного насоса и должны иметь такую возможность, независимо от того, являются ли они частью обычного фидера источника питания или фидера аварийного источника питания.

Токи заблокированного ротора пожарного насоса обычно составляют не менее 500% от тока полной нагрузки, поэтому следует проконсультироваться с поставщиками пожарных насосов, чтобы определить конкретный ток заблокированного ротора пожарного насоса, выбранного для конкретной установки. Настройки устройства максимального тока, описанные в Субправиле (4), должны иметь возможность выдерживать ток заблокированного ротора неограниченно долго, как того требует NFPA 20. Настройки устройства максимального тока, описанные в Субправиле (5), должны быть согласованы со встроенной максимальной токовой защитой пожарного насоса. контроллера или безобрывного переключателя таким образом, чтобы вышестоящие устройства максимального тока не отключали цепь до срабатывания максимальной токовой защиты переключателя контроллера / пожарного насоса.

Цель Субправила (6) состоит в том, чтобы признать, что NFPA 20 позволяет шунтировать главный автоматический выключатель генератора путем прямого соединения между фидером аварийного питания и переключателем переключения пожарного насоса. Это разрешение отменяет требование координации между главным выключателем генератора и выключателем фидера пожарного насоса, как того требует Правило 46-208 (1).

Следует также отметить, что NFPA 20 требует, чтобы автоматический выключатель в контроллере или в автоматическом переключателе имел уставку мгновенного отключения, не более чем в 20 раз превышающую ток полной нагрузки.NFPA 20 также требует, чтобы устройство максимального тока в контроллере пожарного насоса или в переключателе переключения пожарного насоса выдерживало не менее 300% тока полной нагрузки пожарного насоса в течение периода от 8 до 20 с ».

Читатели должны знать, что предлагаемое изменение в Правиле 32-300 с новой перенумеровкой — увеличение диаметра проводов питателя пожарного насоса с 125% FLA до 200% FLA может не быть отражено в Кодексе CE издания 2018 г., если стандарт CSA C22.2 № 263 не пересматривается, чтобы требовать, чтобы размер клемм проводки в стандарте был соответствующим образом изменен. В противном случае предлагаемое изменение в Кодексе установки приведет к конфликту с положениями стандарта на продукты безопасности.

На данный момент пункт 6.4 этого стандарта (согласованный с UL 214) гласит следующее:

“6.4 Клеммы для полевой проводки

6.4.1 Контроллер должен быть снабжен клеммами для подключения проводов с допустимой токовой нагрузкой или сечением не менее следующего:

a) Для силовых цепей, 125 процентов тока двигателя полной нагрузки, указанного в таблицах 2 и 3 для номинальной мощности… »

Следует отметить, что пункт 6.4 из C22.2 № 263 фактически не противоречит недавно предложенным изменениям Кодекса CE по увеличению диаметра питающих проводов пожарного насоса с 125% FLA до 200% FLA, поскольку для этого просто требуется, чтобы «Контроллер был снабжен проводкой. клеммы для подключения проводов с допустимой нагрузкой или сечением не менее «125 процентов тока двигателя при полной нагрузке».

Следует также отметить, что Технический комитет по CSA C282 недавно официально принял поправки, предложенные Целевой группой комитета C282 для следующего издания C282, и эти изменения появятся в версии C282 2020 года.

«Основанная на консенсусе рекомендация целевой группы по пересмотру пунктов 5.1 и 8.7 документа C282.

Внести изменения в пункт 5.1, добавив новый пункт (b), изменив нумерацию текущих пунктов (b) — (f) на пункты (c) — (g) и изменив новую перенумерованный пункт (f), как показано ниже :

«5.1 Система аварийного электроснабжения должна состоять из всего оборудования и систем , необходимых для надежного электроснабжения, включая следующее:

а) двигатель-генераторная установка, которая может включать в себя бак вспомогательного питания;

b) запираемые средства отключения и устройства максимального тока, описанные в разделе 8.7.1;

c ) система подачи топлива, включая баки и трубопроводы, как описано в пункте 7.3;

d ) автоматические переключатели резерва и вся соответствующая проводка;

e ) система вентиляции и охлаждения аварийного генератора;

f ) проводка и все электрические компоненты между аварийным генератором и клеммами аварийного питания безобрывных переключателей, указанных в Разделе 9, , включая проводку и устройства защиты от перегрузки по току;
г) устройства защиты от сверхтоков, установленные в фидерах, питающих постоянные или временные блоки нагрузки ; и
h ) глушитель выхлопа и трубопровод на улицу.”

Чтобы удалить существующий пункт 8.7.1 и заменить его новым пунктом 8.7.1):

Каждый аварийный генератор должен быть снабжен одним блокируемым устройством максимального тока для подключения его к остальной части системы аварийного электроснабжения. Это устройство должно контролироваться с помощью локальной аварийной индикации и дистанционного аварийного оповещения в соответствии с таблицей 1. Несмотря на это требование, любые компоненты системы аварийного электроснабжения, необходимые для обеспечения работы или проведения испытаний аварийной генераторной установки, могут быть подключены перед ней. одиночное запираемое устройство максимального тока.

Примечание: Одно запираемое устройство максимального тока может быть предусмотрено как часть аварийной генераторной установки или может быть предоставлено в отдельном корпусе, удаленном от генераторной установки, в зависимости от конструкции и требований к установке для конкретного объекта.

8.7.1.1.1 Каждый аварийный генератор должен быть снабжен одним устройством максимального тока и средствами отключения для подключения генератора к остальной части системы аварийного электроснабжения.

Удалить существующий Пункт 8.7.2 и заменить его новым пунктом 8.7.2):

8.7.2

Устройства максимального тока в системе аварийного распределения должны быть согласованы с устройством максимального тока, описанным в разделе 8.7.1, чтобы максимизировать избирательное отключение устройств максимального тока, описанных в Правиле 46-208 Канадских электрических норм, часть I, при коротком замыкании. имеет место. Как минимум, должно быть обеспечено достаточное избирательное отключение, чтобы гарантировать, что неисправность в любой цепи, расположенной непосредственно после автоматического включения резерва, приведет к срабатыванию соответствующего устройства максимального тока при сохранении питания других аварийных цепей.От генератора должны поступать токи короткого замыкания достаточной величины, чтобы удовлетворить это требование координации.

Примечание. См. Раздел B.18 для комментариев к этому разделу.

8.7.2 Любые следующие компоненты системы аварийного электроснабжения, необходимые для обеспечения работы или проведения испытаний аварийной генераторной установки, должны быть разрешены для подключения перед основными средствами отключения и устройством максимального тока, соединяющим генератор с остальной частью система аварийного электроснабжения:

(а) средства отключения и устройство (а) максимального тока, защищающее питатель (и) пожарного насоса, питаемый аварийным генератором;

(b) средства отключения и устройства максимального тока, защищающие фидеры к компонентам систем охлаждения и вентиляции, необходимые для работы аварийного генератора:

(c) средства отключения и устройства максимального тока, защищающие фидеры к компонентам системы подачи топлива, необходимые для работы аварийного генератора;

(d) средство отключения и устройство максимального тока, защищающее фидер, который питает постоянную или временную группу нагрузки, используемую для проверки аварийного генератора.

Примечание: см. Раздел B.18 для комментариев к этому пункту

Пункты 8.7.3 — 8.7.6 дополнить следующим образом:

8.7.3 Главное устройство максимальной токовой защиты аварийного генератора должно быть согласовано с устройствами максимальной токовой защиты фидеров и параллельных цепей, питающих системы безопасности жизнедеятельности и другое электрическое оборудование, подключенное к аварийному генератору, как описано в разделе 5.1 (е).

8.7.4 Как минимум, должно быть обеспечено достаточное селективное отключение, чтобы гарантировать, что неисправность в любой цепи, расположенной непосредственно после автоматического резерва, приведет к срабатыванию соответствующего устройства максимальной токовой защиты при сохранении питания других аварийных цепей. От генератора должны поступать токи короткого замыкания достаточной величины, чтобы удовлетворить это требование координации.

8.7.5 Несмотря на положения пункта 8.7.3, если устройства защиты от сверхтоков разрешается устанавливать в соответствии с разделом 8.7.2, выборочная координация между устройствами защиты от сверхтоков не требуется.

8.7.6 Устройство максимального тока, описанное в пункте 8.7.1, должно контролироваться с помощью местной индикации аварийной сигнализации и удаленной подачи аварийной сигнализации в соответствии с таблицей 1.

Удалить существующий пункт B.18 и заменить его новым пунктом B.18 (как показано ниже курсивом):

B.18 (Пункт 8.7.2)

В большинстве систем для защиты используются автоматические выключатели в литом корпусе; К сожалению, возможность селективного отключения в условиях короткого замыкания крайне ограничена. Как минимум, считается разумным допустить потерю селективного отключения с помощью выключателя, который питает нормальный вход автоматического резерва, пока он может переключаться на аварийное питание и восстанавливать питание всех других нагрузок.Это запрещает использование главного выключателя с мгновенным отключением (например, выключателя в литом корпусе) в главной аварийной панели или распределительном щите и требует этого, если выключатель генератора или любые выключатели фидера генератора имеют мгновенные отключения (например, литые — автоматические выключатели), срабатывания должны быть установлены выше, чем доступный ток короткого замыкания от генератора.

Следует отметить, что автоматические выключатели в литом корпусе с электронными отключениями с короткими временными задержками по-прежнему имеют мгновенные отключения (мгновенные отключения блокировки), которые срабатывают с относительно низким значением и не обязательно регулируются.

Использование воздушных автоматических выключателей или силовых выключателей с истинным кратковременным номиналом и без мгновенных отключений позволяет достичь гораздо более высокого уровня координации по сравнению с использованием автоматических выключателей в литом корпусе.

Обычно невозможно обеспечить селективное отключение в условиях короткого замыкания между выключателями панели ниже по потоку и выключателями, питающими панели, поскольку обычно используются выключатели в литом корпусе. Избирательное отключение достигается только тогда, когда величина тока короткого замыкания в ответвленной цепи настолько мала, что не вызывает мгновенное отключение выключателя, питающего панель.Стоимость воздушных автоматических выключателей для этих применений непомерно высока.

B.18 (Пункт 8.7.2)

Как правило, невозможно обеспечить селективное отключение в условиях короткого замыкания между главным устройством максимального тока генератора и устройствами максимального тока, которые защищают фидеры, расположенные ниже по потоку.Например, NFPA 20 учитывает этот факт и разрешает подключение питателя пожарного насоса перед основным устройством O / C генератора.

Он не предназначен для обеспечения выборочной координации между основным устройством максимальной токовой защиты генератора и устройствами максимального тока нижерасположенной фидера или параллельной цепи, где разрешено подключать устройства максимального тока, защищающие фидеры или параллельные цепи, питаемые аварийным генератором, перед генератором. главное устройство защиты от сверхтоков по разделу 8.7.2.

Чтобы подать запрос на внесение поправок в Правило 46-208 Кодекса СЕ (должен быть представлен в Раздел 46 S / C Кодекса СЕ как часть этого предложения)

Изменить Правило 46-208 следующим образом (предлагаемые изменения выделены жирным курсивом)

“46-208 Защита от перегрузки по току ( См. Приложение B )

(1) Устройство максимального тока для аварийного источника питания должно быть согласовано с устройствами максимального тока фидеров и параллельных цепей, питающих системы безопасности жизнедеятельности и другое электрическое оборудование, подключенное к аварийному источнику питания, чтобы обеспечить избирательную работу устройства максимального тока параллельной цепи. при возникновении неисправности в этой ответвленной цепи.

(2) К устройствам максимального тока параллельной цепи должны иметь доступ только уполномоченные лица.

(3) Несмотря на подправило (1), где разрешается установка устройств защиты от сверхтоков в соответствии с пунктом 8.7.2 стандарта CSA C282, избирательная координация между устройствами защиты от сверхтоков не требуется ».

Добавить в Приложение B Примечание к Правилу 46-208 следующего содержания:

Приложение B Примечание к Правилу 46-208 (1) «(1) Пользователи Кодекса должны знать, что устройства максимального тока фидера или ответвленной цепи, описанные в этом Подправиле, также могут быть предоставлены как часть аварийного источника питания генератора, в соответствии с с пунктами 5.1 (f) из C282. Поставщики генераторов и проектировщики электрооборудования должны координировать все аспекты установки этих устройств защиты от сверхтоков ».

Приложение B Примечание к Правилу 46-208 (3) “(3) Оно не предназначено для обеспечения избирательной координации между основным устройством максимальной токовой защиты генератора и устройствами максимального тока в цепи питания или параллельной цепи (см. Рисунок 8), когда Устройства максимальной токовой защиты фидера или параллельной цепи разрешается подключать перед главным устройством максимальной токовой защиты генератора в соответствии с разделом 8.7.2 из C282 ”

Для добавления в Таблицу 1 сообщений о любых цепях, подключенных перед главным отключающим устройством генератора.

Таблица 1

Любое отключающее устройство в открытом положении, подключенное перед главным защитным устройством генератора, для позиций, перечисленных в 8.7.2 a), b) или c)

Любое отключающее устройство в замкнутом положении, подключенное перед главным защитным устройством генератора, для 8.7.2 d) ».

Следует также отметить, что рекомендация 6 Целевой группы C282, показанная выше, была передана в Раздел 46 S / C Кодекса CE, Часть I, чтобы соответствующим образом пересмотреть Правило 46-208, и эта редакция, скорее всего, появится в редакции Кодекса CE 2021 года.

Итак, показанный выше пример необходимой корреляции между применимыми кодексами и стандартами ясно демонстрирует, что такая деятельность по координации и корреляции работает.

Этот пример также подчеркивает необходимость для каждой заинтересованной стороны в области электробезопасности своевременно поднимать любые вопросы, когда определенные положения применимых кодексов и стандартов не синхронизированы.

Между тем, как обычно, следует соответствующим образом проконсультироваться с местным AHJ.

Как сделать домашний ремонт электрооборудования: советы и рекомендации

Водопроводная и электрическая системы вашего дома могут казаться такими же разными, как и любые две вещи. Но есть существенные параллели. Вода поступает в ваш дом по трубе под давлением, и когда вы открываете кран, вода течет с определенной скоростью (галлонов в минуту). Электричество поступает в ваш дом по проводам, также под давлением (так называемое напряжение, измеряемое в вольтах).Когда вы включаете электрическое устройство, электричество течет с определенной скоростью (ток, измеряемый в амперах или амперах).

Заменяемая розетка должна соответствовать той, которую вы удаляете. Если у вас заземленный тип, вы должны купить розетку с винтом заземления и прорезями для трехконтактных заземленных вилок.

В отличие от воды, которую используют из-под крана, электричество предназначено для работы: оно преобразуется из энергии в мощность, измеряемую в ваттах. Поскольку потребление электроэнергии в домашних условиях относительно велико, чаще всего используется единица измерения — киловатт, что равно 1000 ватт.Общее количество электроэнергии, которую вы потребляете за любой период, измеряется в киловатт-часах (кВт · ч).

Прибор, который регистрирует, сколько электроэнергии вы используете, называется электросчетчиком. Этот счетчик сообщает энергокомпании, за сколько электроэнергии они должны взимать с вас плату. Существует два типа электросчетчиков общего пользования. Один тип представляет собой ряд небольших циферблатов на лицевой стороне с отдельными индикаторами. Каждая шкала счетчика регистрирует киловатт-часы электроэнергии. Например, если вы оставите 100-ваттную лампочку гореть на 10 часов, счетчик зарегистрирует 1 киловатт-час (10×100 = 1000 ватт-часов или 1 кВтч).Каждый циферблат регистрирует определенное количество киловатт-часов электроэнергии. Справа налево на большинстве метровых циферблатов крайний правый — тот, который считает отдельные киловатт-часы от 1 до 10; следующий считает электричество от 10 до 100 киловатт-часов; третий циферблат считает до 1000; четвертый — до 10 000; а крайний левый циферблат — до 100 000 киловатт-часов. Если стрелка на циферблате находится между двумя числами, всегда следует читать меньшее число.

Второй тип электросчетчиков выполняет ту же функцию, но вместо отдельных циферблатов у них есть цифры в прорезях на лицевой стороне счетчика, как у одометра в автомобиле.Этот счетчик читается слева направо, а цифры указывают на общее потребление электроэнергии. Некоторые счетчики также используют коэффициент умножения — появившееся число необходимо умножить на десять, например, для получения истинного значения в киловатт-часах. Как только вы научитесь считывать показания счетчика, вы сможете проверить расходы на электроэнергию и лучше контролировать потребление электроэнергии в своем доме.

Три основные линии (в старых домах может быть две) обеспечивают подачу переменного тока 110–120 / 220–240 вольт в ваш дом.Точное напряжение зависит от нескольких внешних факторов. Эта трехпроводная система обеспечивает питание 110–120 В для освещения, розеток и небольших приборов, а также 220–240 В для кондиционирования воздуха, электрической плиты, сушилки для белья, водонагревателя и некоторые дома, электрическое отопление.

Электроэнергия поступает в ваш дом через сервисное оборудование энергетической компании, которое представляет собой просто устройство отключения, установленное в утвержденном корпусе. Используется для отключения сервиса от внутренней проводки.Обычно называемый главным предохранителем, главным выключателем, главным выключателем или часто просто «главным», этот разъединитель может представлять собой набор выдвижных предохранителей, автоматический выключатель или большой выключатель.

Хотя главные разъединители могут быть установлены на открытом воздухе в защищенном от атмосферных воздействий корпусе, они почти всегда находятся внутри дома в большом корпусе, который также содержит предохранители или автоматические выключатели, которые обеспечивают распределение мощности по всему зданию. Это называется главной входной панелью, главным ящиком или входным ящиком.

Выключатель автоматический фидерный: Недопустимое название — MiningWiki — шахтёрская энциклопедия

Ничего не найдено для Task Image 106085 Blobid1547110038730 Png

Ничего не найдено для Task Image 106085 Blobid1547110038730 Png

Как работает автоматический фидерный выключатель

Как работает автоматический выключатель

Принцип действия автоматического выключателя

Устройство автоматического выключателя и другие вопросы при выборе

Автоматические выключатели: технические характеристики

Как выбрать автоматический фидерный выключатель (видео)

Выключатель Фидерный АФВ-3 | НПК «Горные Технологии»: горно-шахтное оборудование

Автоматические выключатели | Электрооборудование и электроснабжение горных предприятий

Кафедра електромеханічного обладнання енергоємних виробництв / л/р 5 ИССЛЕДОВАНИЕ РУДНИЧНОГО ВЗРЫВОБЕЗОПАСНОРО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ АФВ-ІА

страница сайта ООО «ПК Щитком»

Автоматическое повторное включение

Введение в автоматическое повторное включение

AR-Sequence

Соответствующее содержание EEP с рекламными ссылками

— обзор

6.2.5.1.3 Схема системы электроснабжения

Характеристики этого продукта

Что такое кормушка? — Обучение нефриту

Часть 1: Что такое кормушка?

Правила NEC по максимальной токовой защите оборудования и проводов

Корреляция между соответствующими кодами и стандартами

Как сделать домашний ремонт электрооборудования: советы и рекомендации

alexxlab

Добавить комментарий Отменить ответ

Ничего не найдено для Task Image 106085 Blobid1547110038730 Png

Ничего не найдено для Task Image 106085 Blobid1547110038730 Png

Как работает автоматический фидерный выключатель

Как работает автоматический выключатель

Принцип действия автоматического выключателя

Устройство автоматического выключателя и другие вопросы при выборе

Автоматические выключатели: технические характеристики

Как выбрать автоматический фидерный выключатель (видео)

Выключатель Фидерный АФВ-3 | НПК «Горные Технологии»: горно-шахтное оборудование

Автоматические выключатели | Электрооборудование и электроснабжение горных предприятий

Кафедра електромеханічного обладнання енергоємних виробництв / л/р 5 ИССЛЕДОВАНИЕ РУДНИЧНОГО ВЗРЫВОБЕЗОПАСНОРО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ АФВ-ІА

страница сайта ООО «ПК Щитком»

Автоматическое повторное включение

Введение в автоматическое повторное включение

AR-Sequence

Соответствующее содержание EEP с рекламными ссылками

— обзор

6.2.5.1.3 Схема системы электроснабжения

Характеристики этого продукта

Что такое кормушка? — Обучение нефриту

Часть 1: Что такое кормушка?

Правила NEC по максимальной токовой защите оборудования и проводов

Корреляция между соответствующими кодами и стандартами

Как сделать домашний ремонт электрооборудования: советы и рекомендации

alexxlab

Вам также может понравиться

Электромагнита принцип действия: Принцип работы электромагнита

Трансформатор собственных нужд: Трансформатор собственных нужд: назначение и схема подключения

Монтаж соединительной кабельной муфты: Монтаж кабельных муфт | Полезные статьи

Добавить комментарий Отменить ответ
