Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены).  Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

1. Распакуйте выключатель.
2. Подключите выключатель освещения.
3. Прикрутите выключатель света в монтажную коробку заподлицо.
4. Закрепите лицевую панель, должен быть «щелчок».
5. Включите питание (автомат).
6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Одно сенсорный выключатель Livolo

• Выключатель используется для управления одной линией нагрузки с одного места.
• Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
• С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения односенсорного выключателя:

Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

Двух сенсорный выключатель Livolo

• Выключатель используется для управления двумя линиями нагрузки с одного места.
• Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
• С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

Схема подключения двухсенсорного выключателя:

Проходной одно сенсорный выключатель Livolo

• Выключатели используется для управления одной линией нагрузки с двух и более мест.
• Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстипенные выключатели.
• Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
• Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
• Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

Видео руководство по синхронизации двух проходных выключателей  Livolo:

Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.

Видео руководство по синхронизации трех проходных выключателей  Livolo:

Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала.  Синхронизация будет сброшена.

Проходной двухсенсорный выключатель Livolo

• Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
• Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстипенные выключатели.
• Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
• Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
• Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения двухсенсорных проходных выключателей Livolo:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.

Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.

Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
2. Реализовать управление бра слева кровати и справа кровати.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация. После подключения и синхронизации управление света в комнате будет таким:

• Лампа №3 управляется с выключателя №1, №2, №3;
• Лампа №1 управляется с выключателя №1
• Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

• Лампа №1 управляется с выключателя №1, №2;
• Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo

После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

• Лампа №1 управляется с выключателя №1;
• Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo

• Выключатель используется для управления одной линией нагрузки с одного места.
• Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
• С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.

В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

Стабилизатор пускового тока

С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент,  LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.

Схема подключения Стабилизатора и Адаптера:

Сенсорный выключатель Livolo для штор, залюзи, ворот.

• Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
• Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
• С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.

Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:

Выключатель с «сухим контактом» Livolo

• Выключатель используется для систем Умный дом.
• Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
• С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.

Схема подключения выключателя с сухим контактом:

Кнопка

Терморегулятор Livolo

Терморегулятор со встроенным датчиком температуры

Терморегулятор с датчиком температуры пола

Терморегулятор со встроенным датчиком температуры для газовых систем отопления

Выключатель для Smart вытяжки

Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

Для подключения необходим ноль в подрозетнике!

Подключение двух сенсорного выключателя.

Первый сенсор включает свет, второй — подключен к smart вытяжке с датчиком влажности и таймером

Подключение мастер-кнопки Livolo

Выключение света во всем доме с одного места.

Сенсорный выключатель света. Схема и подробное описание

Отступление про доставку и трек

Китаец дал мне странный трек UA******YP. Сперва подумал, что товар по ошибке отправили на Украину, о чем написал продавцу.
Продавец заверил, что с отправкой все нормально. Что у них для ускорения доставки используется новая логистика и что данные треки можно отслеживать по адресам
или
Но данные сайты ничего не сказали по моему треку:(

Перепайка симисторов — минутное дело

Пришлось немного по другому загнуть электролитические конденсаторы, так как один касался корпуса симистора. А он у BT137, увы, не изолированный.

Включаю — все работает как часы. В результате получаю сенсорный выключатель «1-WAY 5A» по китайской градации;)))
На самом деле симистором в корпусе ТО-220 без радиатора можно коммутировать 150-200Вт.

Но кто мешает поставить симистор на радиатор. Например, радиатор 25см2 позволяет коммутировать уже 800Вт, если полная нагрузка данного симистора — 8 стандартных (не китайских ампер)?
А для того чтобы на радиаторе не было высокого напряжения, его крепят к симистору на такие штучки — пластиковые изоляторы для винта и силиконовые прокладки:

которые продаются за копейки по 50-100 шт

— $1.42/100
— $0.99/100

Ну или можно по старинке на слюдяные пластинки.

Итак выключатели пришли, были успешно модернизированы и поставлены в работу.

В активе осталось 5 использованных маломощных симистора MAC97 и пара выключателей «3-WAY» на китайские 3А.

Долго изучал печатные платы выключателей.

К сожалению, никаких перемычек, задающих режим работы «1-WAY/3-WAY», не обнаружил. Видимо используются разные микросхемы «черные кляксы» или их прошивки, если это ПЛК.

Подведем итоги

Достоинства:

— Работает без нареканий (если сразу не сгорает по мощности)
— Низкая цена
— Маленькие габариты
— Простое подключение
— Подлежит модернизации для увеличения желаемой мощности
Недостатки:

— Максимальные ток коммутации значительно меньше заявленного
— Очень хлипкие проводочки

На кота сенсор не реагирует, но экспериментом он крайне недоволен

Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

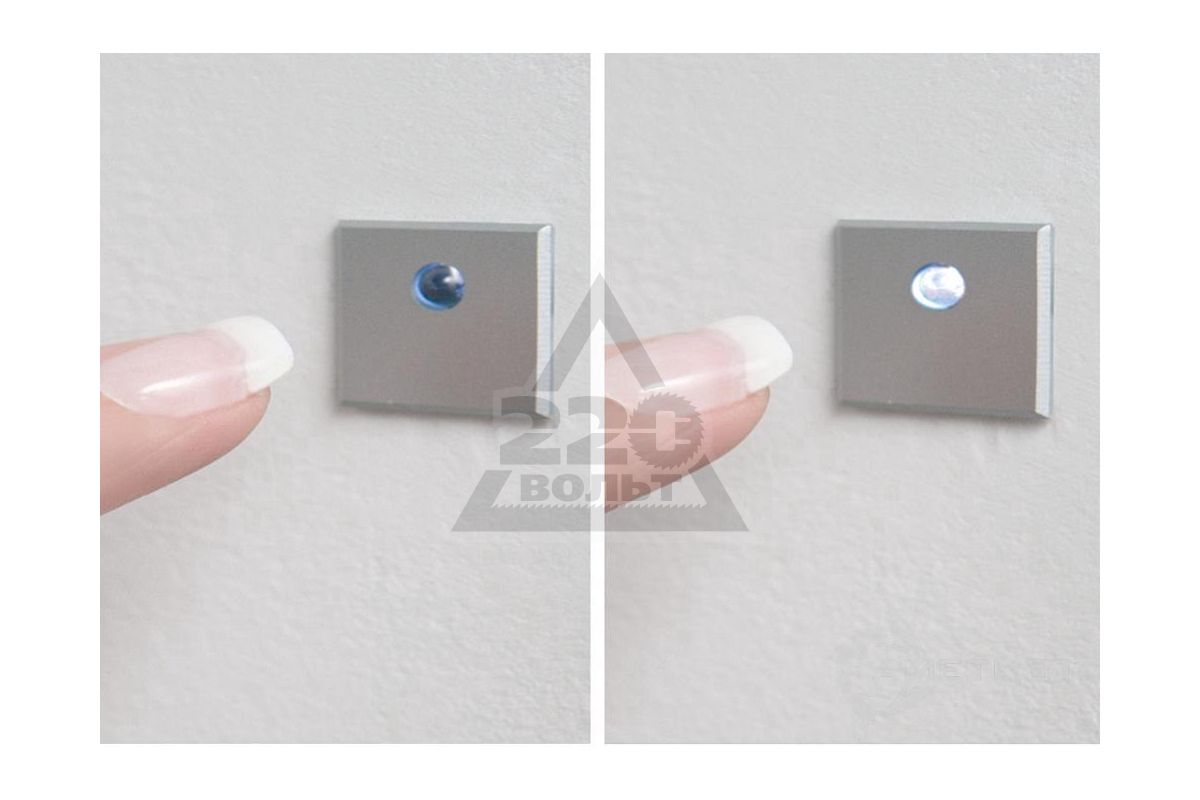

Внешний вид сенсорного выключателя

Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

Преимущества СВ

1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
2. Можно выбрать стильные модели, которые украсят помещения.
3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
5. Возможность совмещения с дистанционным управлением светом , а также создания нескольких каналов включения в одном устройстве.
6. Возможность изготовления своими руками.

Принцип действия

Любой сенсорный выключатель функционально разделен на три части:

• чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
• схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
• коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

Схема простого сенсорного выключателя из трехкаскадного усилителя

В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

Схема сенсорного электронного выключателя на симисторе

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Быстрое развитие технологической сферы деятельности человека повлияло и на другие сферы жизни, в том числе и на обустройство дома. Особенно это касается выключателей у различных электрических приборов. В таком случае хорошо поможет сенсорный выключатель. Этот прибор позволяет без лишних усилий управлять
многими электрическими устройствами в квартире при помощи обычных прикосновений.

Особенности конструкции

Сенсорные выключатели обладают предельно простым принципом работы. Более того, сделать их можно самостоятельно в домашних условиях. Для включения света достаточно просто провести пальцем по специальной чувствительной панели
. Такие модели обычно используются для управления светом и прочими приборами с малой мощностью.

Устройство очень чувствительное и реагирует даже на очень слабое прикосновение. Основу его составляют три элемента:

Стандартные виды конструкций способны включать, отключать и регулировать яркость света, управлять отопительными системами, оповещать о резких изменениях напряжения или температуры, а улучшенный датчик движения облегчает использование.

На данный момент существует три вида выключателей, предназначенных для разных целей и устройств.

Первый тип устройства работает при помощи пульта управления. Используют этот выключатель в случаях, когда сенсорная панель находится в местах, где ее сложно достать. Кроме того, таким видом устройства пользуются люди с ограниченной подвижностью. Для того чтобы контролировать устройство, не нужно покупать специальный пульт
. Подойдёт универсальный, который можно подключить сразу к нескольким девайсам.

Второй вид выключателей отличается тем, что в него встроен таймер. Плюсы работы этого типа устройства заключаются в полностью бесшумной работе, простом монтаже и экономичности. Выключатель с таймером обладает повышенной безопасностью. Это означает, что при повреждении в электросети какого-либо кабеля, выключатель автоматически перейдёт в выключенное положение.

Датчик с таймером имеет красивое оформление, которое можно изменять в зависимости от дизайна комнаты. Его можно, например, покрасить в другой цвет. Этот тип также отличается надёжностью. Создаётся он с использованием качественного шлифованного стекла, благодаря чему имеет гладкую поверхность и безопасен в использовании.

Последний тип сенсорных панелей — оптико-акустические. Это особый вид, который отличается от других тем, что управляется он не пультом или лёгким касанием, а звуками и движением
. В панелях устанавливаются специальные датчики с микрофоном или инфракрасным лучом. При произнесении ключевого слова или при движении в зоне луча на блок управления подаётся сигнал.

Преимущества устройств

Сенсорные панели надёжны, практичны и функциональны. Кроме этого, можно выделить ещё несколько достоинств, а именно:

• возможность совмещать работу с любым электрическим прибором;
• экономия электроэнергии;
• более длительный срок использования;
• простая и предельно понятная установка;
• бесшумная работа.

Современная панель водостойкая и реагирует даже на прикосновения мокрыми руками.

Описание диммеров

Сенсорный выключатель света 220 Вт работает с таким улучшенным дополнением, как диммер. Это специальное устройство
, которое добавляет в панель возможность регулировать яркость света, изменяя подающееся в лампы напряжение. Если человеку необходимо прочесть какую-то важную бумагу, но у него плохое зрение, можно без проблем повысить яркость в помещении.

В моменты же, когда свет не особо важен, можно понизить яркость до минимума, тем самым сохраняя довольно много электроэнергии. Кроме того, если в разных частях комнаты расположено несколько источников света, связанных одной цепью, с помощью диммера можно перенаправлять энергию на определённые лампы и отключать ненужные. Однако следует помнить, что использовать выключатель с диммером нельзя, если в люстре установлены энергосберегающие или люминесцентные лампочки.

Критерии выбора

К выбору сенсорного выключателя следует подходить ответственно. Первым делом необходимо узнать у продавца максимальное и минимальное допустимые значения тока и напряжения
. Если с характеристиками сети в квартире они не совпадают, придётся дополнительно установить стабилизатор.

Кроме того, внимание необходимо обратить на то, сколько одновременно устройств будет подсоединено к одному аппарату, необходим ли диммер или таймер, а также будет ли устройство работать от датчиков или пульта. После выбора устройства по указанным характеристиками можно переходить к выбору его оформления.

Подключение устройства

Установка выключателя сенсорного типа не отличается от монтажа стандартного кнопочного.

Первым делом необходимо отключить электричество в доме. Затем нужно вынуть старый кнопочный выключатель и подготовить к установке сенсорный
. С него нужно снять верхнюю панель и соединить клеммы с проводами из стены. Необходимо установить выключатель в монтажную коробку и при помощи винтов закрепить его и снятую ранее панель.

Создание датчика своими руками

Если средств на покупку сенсорного аппарата нет, можно самостоятельно собрать датчик движения и подсоединить его к обычному выключателю. Для того чтобы собрать сенсорный выключатель своими руками, необходимы такие элементы:

• реле;
• фольгированный текстолит, который и возьмёт на себя роль сенсора;
• импульсный диод.

Используя специальную схему, необходимо собрать и спаять устройство, а затем встроить его в монтажную коробку.

Устройство является идеальной заменой кнопочным моделям. Оно выглядит более привлекательно, современно, обладает долгим сроком службы. При помощи такого выключателя можно хорошо экономить электроэнергию. Приобрести такой аппарат можно в специализированном магазине или собрать самостоятельно, если есть необходимые навыки.

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света
, особое положение имеют узлы, использующие прямо от осветительной электросети в 220 В.

Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины.

Ниже приведена схема сенсорного выключателя света
. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 — К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Сенсорные выключатели света, как и розетки с защитой от влаги, не очень популярны в нашей стране — и среди покупателей, и среди производителей. Редко их можно увидеть, заглянув к знакомым в гости. Чудо техники, результат изобретательства, креативного подхода к стандартности вещей, сенсорный выключатель кажется чем-то диковинным, дорогим.

Так ли это на самом деле или давно пора немного отвлечься от ценностей ХХ века? На дворе XXI век и ностальгия не должна мешать смотреть в будущее, видеть перспективы, приближать новый виток эволюции цивилизации и сознания.

На работе и дома

Сенсорные выключатели давно пора покупать и подключать. Нет в них ничего лишнего. Это источник комфорта, простая по сути своей вещь, которую легко заменить, отремонтировать. Они надёжные и прочные, хотя и хрупкость им не чужда.

Нужны они для того, чтобы можно было зажечь свет при помощи щелчка пальцев, хлопка, произнесённого слова. Они могут реагировать на тепло и движение. Фото сенсорных выключателей убеждают в том, что они уместны в помещении с любым декором – универсальность их характеристика.

Их можно поставить не только дома, но и в офисе, внутри здания и на улице. Когда клиенты или сотрудники будут подходить к входной двери, например, свет будет включаться автоматически. Это поможет произвести хорошее впечатление на окружающих, проходящих мимо людей.

Сенсорный выключатель смотрится со стороны как фокус. А фокусы нравятся и взрослым, и детям. Даже собака заметит эту странность. Главное – чтобы никто не баловался с ним.

Хотя и при условии, что появятся смельчаки, готовые периодически смеха ради включать и выключать свет, всё равно потребление электроэнергии, статья расходов за коммунальные услуги сократится. Это, конечно, плюс.

Для эффективного освещения территории у подъезда можно поставить сенсорный выключатель. Конечно, лучше чтобы всю ночь у подъезда горел свет. Но если у дома четыре подъезда и у каждой двери горит лампа, можно жителям одного из них договориться, установить такой выключатель, внести разнообразие.

Он пригодится и в том случае, если прожектор хорошо освещает двор и плохо освещает крыльцо. Дополнительное освещение поможет набрать код домофона правильно, достать ключи, поставив сумку на лавочку и так далее.

Сенсорный выключатель для светодиодной ленты тоже подходит, не только для классических светильников. Он в полной мере соответствует всем новинкам на рынке светотехники. Актуальна данная технология, если в доме проживают люди с ограниченными физическими возможностями.

Оптимальный вариант – инфракрасный датчик

Решившись приобрести себе сенсорный выключатель, следует в первую очередь ответить на вопрос: каким датчиком он должен быть дополнен, какой сигнал должен интерпретироваться как команда «включить свет»? От этого зависит сложность выключателя, его стоимость.

Сенсорный выключатель с инфракрасным датчиком – это сложная электронная система. Улавливает он либо сильное тепловое излучение на большом расстоянии, либо не сильное, на близком расстоянии.

Радиус действия у сенсоров всегда ограниченный. Важно правильно расположить даже самые мощные. Они должны размещаться в таком месте и под таким углом, чтобы ребёнок мог свет включать, любой человек мог его выключить, уходя из комнаты.

Сенсорные выключатели, реагирующие на тепло руки, более просты и стоят не так дорого. Как подключить сенсорный выключатель с инфракрасными датчиками с максимальным радиусом действия?

Конечно, придётся повозиться с установкой. Те же сенсорные выключатели, которые реагируют на тепло руки, установить не проблема. Они могут занять то место, где всегда был расположен выключатель.

Реагирующие на прикосновение

Выключатели, которые реагируют на прикосновение, появились сравнительно недавно. Они являются компромиссным, наименее фантастическим, наиболее реалистичным вариантом, чем-то напоминают обычный мобильный телефон.

Их главное преимущество – беззвучность, отсутствие даже минимальных усилий при включении и выключении света. С ними легко и детям и взрослым. Это красивые, стильные выключатели, которые могут стать первым шагом на пути дальнейшей модернизации жилья. Такие технологии легко полюбить, захотеть ими обладать, пользоваться.

Датчик звука

Реакция на хлопок, слово – это удобно или нет? Установить такой сенсорный выключатель, конечно, можно, но есть риск того, что вскоре он надоест, разонравится. Постоянно нужно прилагать усилия, оттачивать мастерство создания нужного сигнала, привыкнуть к этому.

Преимущества у такого выключателя, конечно, есть. Находясь в любой части комнаты, не подходя к нему, можно включить свет.

Дистанционное управление

Часто ли пульт от телевизора теряется? Если да, значит, пора создать специальное место для хранения пультов. Пульт для выключателя света тоже можно будет хранить в этом ящике стола, в этой шкатулке, возможно, на выбранной для их размещения полке.

Такой выключатель более консервативен, в сравнении с остальными, ведь и пульт от телевизора не всегда нужен. Телевизор иногда дополнен креативной технологией реагирования на слова, звук, тепло. Рассчитана эта разновидность на любителя. И всё же проще, легче жить, более комфортным становится помещение с нею. Стандартный выключатель стоит заменить.

Фото сенсорных выключателей

Как подключить сенсорный выключатель

Выбор сенсорного выключателя

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.

2. Учитывать температуру и количество влаги в помещении.

3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.

2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.

3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.

4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Монтаж сенсорных выключателей

По сути, подключение автоматического выключателя ничем не отличается от обычного клавишного, вы без особых усилий установите сенсорный выключатель своими руками. Данный процесс можно изучить в статье: Как подключить выключатель света.

Больше информации

Вопросы и ответы

Задать вопрос

КликсМо | Сенсорный выключатель света

Как работают сенсорные лампы?

Переключатели, чувствительные к человеческому прикосновению, в отличие от переключателей, которые нужно щелкнуть или нажать, чтобы установить или разорвать механическое соединение, существуют уже много лет. Плюсы у них безусловно есть, а самое главное то, что в переключатель не может попасть грязь и влага, чтобы заклеить его или повредить. На протяжении многих лет для переключения сенсорных выключателей использовалось множество различных свойств человеческого тела:

• Температура — Обычно тело человека теплее окружающего воздуха. Поэтому во многих лифтах используются кнопки, чувствительные к теплу человеческого пальца. Эти кнопки, конечно, не работают, если у вас холодные руки.Чувствительные к движению лампы, которые вы видите во дворах людей, также чувствуют тепло человеческого тела.
• Сопротивление — Человеческое тело, состоящее в основном из воды, довольно хорошо проводит электричество. Поместив два контакта очень близко друг к другу, ваш палец может замкнуть цепь при прикосновении к ней.
• Радиоприем — Возможно, вы заметили, что когда вы касаетесь антенны, прием на телевизоре или радио становится лучше. Это потому, что человеческое тело представляет собой довольно хорошую антенну. Есть даже небольшие ЖК-телевизоры, у которых есть токопроводящий шейный ремешок, так что пользователь выступает в роли антенны! Некоторые конструкции сенсорных переключателей просто определяют изменение приема радиоволн, которое происходит при касании переключателя.

Сенсорные лампы почти всегда используют четвертое свойство человеческого тела — его емкость . Слово «емкость» имеет своим корнем слово «емкость» — емкость — это способность объекта удерживать электроны. Лампа, стоящая сама по себе на столе, имеет определенную емкость.Это означает, что если схема попытается зарядить лампу электронами, потребуется определенное число, чтобы «заполнить ее». Когда вы прикасаетесь к лампе, ваше тело увеличивает ее мощность. Требуется больше электронов, чтобы заполнить вас и лампу, и схема обнаруживает эту разницу. Можно даже купить небольшие съемные коробки, которые могут превратить любую лампу в сенсорную лампу. Они работают по тому же принципу.

Многие сенсорные лампы имеют три уровня яркости , хотя в них не используются трехходовые лампы. Схема меняет яркость лампы за счет изменения «скважности» мощности, достигающей лампы. Лампа с обычным выключателем получает «полную мощность». Представьте, однако, что вы должны быстро включать и выключать лампочку (скажем, 100 раз в секунду) — тогда лампочка будет гореть вдвое ярче, потому что ее рабочий цикл составляет 50 процентов (половина включена, половина выключенный). «Быстрое включение и выключение лампочки» — это основная идея, используемая для изменения яркости лампы — схема использует нулевой процент (выкл.), 33 процента, 66 процентов и 100 процентов рабочих циклов для управления яркостью лампы.

Что такое сенсорный переключатель? Что вы должны знать

Выключатели

используются в бесчисленном количестве электронных устройств, от ламп и потолочных светильников до телевизоров, компьютеров и многого другого. По определению, переключатель — это электрический компонент, который используется для управления цепью. При нажатии переключателя цепь замыкается. Когда переключатель отпускается, цепь возвращается в свое разомкнутое состояние. Однако существуют различные типы переключателей, одним из которых является сенсорный переключатель.

Описание сенсорных переключателей

Сенсорный переключатель — это особый тип переключателя, который, как следует из названия, работает с помощью прикосновения. Другими словами, вам не обязательно достаточно нажимать сенсорный переключатель. Простое прикосновение к нему должно вызвать размыкание или замыкание цепи.

Сенсорные выключатели

часто используются в лампах и настенных выключателях. Они предлагают чистый, низкопрофильный дизайн, который многие потребители и владельцы бизнеса предпочитают традиционным механическим переключателям.

Чем сенсорные переключатели отличаются от механических переключателей

Механические переключатели, с другой стороны, требуют большей физической силы для размыкания и замыкания соответствующей электрической цепи. Обычно внутри механического переключателя имеется два слоя токопроводящих дорожек. Чтобы замкнуть электрическую цепь, вы должны достаточно сильно нажать на механический переключатель, чтобы эти слои встретились.

3 различных типа сенсорных переключателей

Все сенсорные выключатели характеризуются сенсорным управлением, что означает, что вы можете размыкать и замыкать соответствующую электрическую цепь простым прикосновением к выключателю.При этом существует три основных типа сенсорных переключателей, включая емкостные, резистивные и пьезоэлектрические.

Емкостные переключатели характеризуются одним электродом. Электрод обычно находится за слоем непроводящего материала, такого как стекло или пластик. Емкостные переключатели работают так же, как и емкостные сенсорные экраны, полагаясь на проводящие свойства человеческого тела для размыкания и замыкания цепи. Когда вы нажимаете или касаетесь емкостного переключателя, его емкость падает, тем самым вызывая размыкание или замыкание цепи.

Резистивные сенсорные выключатели характеризуются использованием двух электродов. Когда вы нажимаете или касаетесь резистивного сенсорного переключателя, сопротивление между электродами уменьшается, тем самым вызывая размыкание или замыкание цепи. Резистивные сенсорные переключатели проще своих емкостных аналогов, что делает их популярным выбором среди потребителей и владельцев бизнеса.

Наконец, пьезосенсорные переключатели используют свойства пьезокерамики для размыкания и замыкания электрической цепи.Они сделаны из пьезокерамики, которая обычно находится за внешним верхним слоем, чтобы поддерживать сенсорный ввод с любого объекта, а также с голым пальцем или пальцем в перчатке.

Сенсорный диммер, 1 отделение со стеклянной крышкой, белый — BEP24

Для настоящего ощущения природы в собственных четырех стенах. Дизайн соответствует качеству. Экран изготовлен из настоящего вишневого дерева. Выключатель света активируется легким прикосновением к поверхности переключателя. Точка касания подсвечивается в любое время суток, поэтому переключатель легко найти в темноте, а также он привлекает внимание.

Выключатель света можно использовать со всеми источниками света, включая лампы накаливания, галогенные лампы и энергосберегающие лампы.

Внимание: Для ламп мощностью 20 Вт или светодиодных ламп необходим адаптер резистора . Вы можете найти его в разделе «Аксессуары» (артикул: W1).

Технические данные:

    Размеры 80 x 80 x 37 мм
    Рабочее напряжение: 110–250 В переменного тока, 50 Гц 60 Гцток на каждую передачу 2,5 А
    макс. мощность на каждую передачу 500 Вт/220 В или 250 Вт/120 В
    Потребляемый ток в состоянии покоя: менее 0,1 мВт
    Срок службы более 100 000 раз

Информация по установке: Вы получите подробные инструкции по установке вместе с доставкой. Это только предварительная информация.

• Все сенсорные выключатели устанавливаются без питания и стеклянного или деревянного экрана! Рамку можно снять плоской отверткой. Для этого вставьте отвертку в отверстие и аккуратно поверните ее до щелчка.
• Затем подключите выключатель света:
• Принципиальная схемаСхема подключения светодиода
• Привинтите выключатель света к коробке скрытого монтажа.
• Теперь снова установите крышку, должен быть слышен щелчок, после чего можно предположить, что стеклянная крышка установлена ​​правильно.
• Подождите 6 минут, затем включите питание.
• Затем подождите еще 3 минуты, за это время датчик подстроится.
• Теперь вы можете управлять выключателем света.

    Если вы не будете следовать этим инструкциям, выключатель света может не реагировать или могут возникнуть неисправности.

Brilliant Control — сенсорный выключатель света для умных домов

Устройства домашней автоматизации обычно управляются с помощью приложений или специальных, относительно сложных контроллеров (или, если они совместимы, с голосовыми помощниками, такими как Amazon Alexa на Amazon Echo). Я полюбил переключатели Logitech POP Switches за простоту управления моими умными светильниками, как тупыми, и теперь Brilliant предлагает новый умный переключатель света в том же духе.Компания анонсировала Brilliant Control, умный выключатель света и контроллер домашней автоматизации с сенсорным экраном.

Brilliant Control — это панель управления, предназначенная для замены настенного выключателя света. Он оснащен 5-дюймовым сенсорным ЖК-экраном с разрешением 720 х 1280 и обеспечивает прямое управление проводными устройствами через встроенные в стену разъемы. После установки Brilliant Control можно касаться сенсорного экрана, чтобы включать и выключать подключенные источники света, или проводить пальцем вверх и вниз, чтобы регулировать их яркость.Элементы управления с сенсорным экраном для домашней автоматизации не являются чем-то новым, но они, как правило, ограничиваются дорогостоящими индивидуальными установками, в то время как Brilliant Control можно легко установить, как выключатель света или интеллектуальный термостат (и он также может управлять интеллектуальными термостатами).

Помимо прямого проводного управления, Brilliant Control поддерживает стандарты домашней автоматизации и интеллектуального освещения через Wi-Fi и Bluetooth. Панель совместима с концентраторами Samsung SmartThings и Wink и даже работает с рецептами IFTTT.Он также предлагает доступ к голосовому помощнику Amazon Alexa как для голосового управления подключенными устройствами, так и для широкого выбора информационных и развлекательных услуг, предоставляемых Alexa.

Хотя Brilliant Control в основном представлен как интеллектуальный выключатель света и контроллер домашней автоматизации, он также обеспечивает функции безопасности. Он совместим с несколькими домашними системами безопасности и камерами безопасности, и даже оснащен видеокамерой с физической крышкой для обеспечения конфиденциальности для использования с видеодомофонами.

Brilliant Control в настоящее время доступен для предварительного заказа, а окончательную версию панели планируется отправить в конце лета 2017 года. Розничная цена Brilliant Control составляет 199 долларов США, при этом первая тысяча предзаказов получит акционную цену 149 долларов США. Планируется также более крупный Brilliant Control с тремя отдельными сенсорными датчиками для управления несколькими источниками света, хотя цены пока не объявлены.

Получите наши лучшие истории!

Подпишитесь на What’s New Now , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Сенсорный выключатель Датчик лампы, диммер + светодиод

Флип-выключатели и ползунки диммера могут испачкаться, замедлиться или полностью сломаться, но в этих конструкциях все движущиеся части остаются внутри, демонстрируя только гладкий металлический корпус и футуристические светодиодные блики, которые освещают их, когда в комнате еще темно.

Продолжить чтение ниже

Наши избранные видео

Но это еще не все: как и в наших все более интерактивных мобильных телефонах, все в этих переключателях от Basalte основано на длине и типе прикосновения к поверхности, что делает их такими же универсальными, как и переключатели более сложной конструкции.

Легкое прикосновение просто включает или выключает лампу или осветительный прибор. Однако длительное прикосновение может осветлить или приглушить заданный свет; прикосновение к нескольким квадратам в более сложных вариантах позволяет настроить освещение в нескольких областях одновременно.

Для типичного домашнего освещения подходят обычные варианты, но они не такие функциональные, чистые и долговечные. Датчики движения хороши, но им не хватает надежного контроля. Поворотные переключатели работают хорошо, но (как ручка крана в туалете) в течение дня к ним могут прикасаться многие другие люди. Диммерные переключатели обеспечивают больше контроля, но являются самыми хрупкими из всех. Действительно, почему сенсорные датчики еще не взяли верх?

Подписка на рассылку новостей

Узнайте последние новости дизайна!

Подпишитесь на нашу рассылку и получайте последние новости дизайна.

Спасибо за подписку! В ближайшее время ожидайте информационный бюллетень с последними необычными разработками и инновациями.

Basalte также производит линейку умного домашнего освещения.

«Раньше у нас была одна лампа и один выключатель на комнату. В наши дни новые технологии, такие как затемнение и светодиоды, произвели революцию в том, как мы освещаем наши дома. Это заставило нас переосмыслить, как упростить жизнь с этими все более сложными системами.Мы считаем, что элементы управления освещением должны быть простыми, интуитивно понятными и легкодоступными. С Basalte Home управлять отдельными светильниками очень просто. Вы также можете использовать комфортные сцены для автоматизации часто повторяющихся действий. Всего одним касанием сцена автоматически настраивает освещение на определенную настройку всего одним касанием. Они предназначены для обычных ситуаций, таких как «Утро», «Отдых», «В гостях» и т. д.».

Емкостной сенсорный переключатель — Noritake Co., Inc. Electronics Division

Заинтересованы?

— Тип запроса? —Общий запросЗапросить предложениеЗапросить демонстрацию в реальном времениПоговорить с инженером по продажам

Где вы живете?
— Страна —США — АлабамаСША — АляскаСША — АризонаСША — АрканзасСША — КалифорнияСША — КолорадоСША — КоннектикутСША — ДелавэрСША — Округ КолумбияСША — ФлоридаСША — ДжорджияСША — ГавайиСША — АйдахоСША — ИллинойсСША — ИндианаСША — АйоваСША — КанзасСША — КентуккиСША — ЛуизианаСША — МэнСША — МэрилендСША — МассачусетсСША — МичиганСША — МиннесотаСША — МиссисипиСША — МиссуриСША — МонтанаСША — НебраскаСША — НевадаСША — Нью-ХэмпширСША — Нью-ДжерсиСША — Нью-МексикоСША — Нью-ЙоркСША — Северная КаролинаСША — Северная ДакотаСША — ОгайоСША — ОклахомаСША — ОрегонСША — ПенсильванияСША — Род-АйлендСША — Южная КаролинаСША — Юг ДакотаСША — ТеннессиСША — ТехасСША — ЮтаСША — ВермонтСША — ВирджинияСША — ВашингтонСША — Западная ВирджинияСША — ВисконсинСША — ВайомингСША — Американское СамоаСША — ГуамСША — Северные Марианские островаСША — Пуэрто-РикоСША — Малые отдаленные острова СШАСША — Виргинские островаСША — Armed Forces AmericasUSA — Armed Forces PacificUSA — Вооруженные Силы ДругиеАфганистанÅland Islan dsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиОстров Херд и Макдональдс IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСен-БартелемиОстров Святой Елены, Вознесения и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-Мар олова (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАС.
