Стабилизатор тока для светодиодов своими руками

В настоящее время трудно представить тюнинг автомобиля без светодиодных ламп. Но порой их установка осложнена тем, что они перегорают. Чтобы избежать этой ситуации, в сеть можно включить стабилизатор тока для светодиодов своими руками. В статье приводятся примеры микросхем, по которым можно его сделать.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Заключение

Нами были рассмотрены стабилизаторы напряжения на различных компонентах. Эти схемы можно усложнять, повышая быстродействие, улучшая другие показатели. Можно использовать готовые микросхемы, которые всегда можно усовершенствовать своими руками, создавая устройства, предназначенные для выполнения конкретных задач.

Фотогалерея «Микросхемы для самодельных выпрямителей»

1. Прибор на КРЕНке 2. На двух транзисторах 3. С операционным усилителем

Разработка микросхем для светодиодов в авто – трудоемкое и сложное дело, которое требует специальных знаний и опыта. При их отсутствии трудно будет достичь необходимого результата.

Но опыт можно приобрести, внимательно собирая несложный стабилизатор тока для светодиодов согласно приведенным схемам. Его можно использовать для дневных ходовых огней в своем автомобиле с установленными светодиодными лампами.

Видео «Выпрямитель для светодиодов своими руками»

Видео о том, как изготовить устройство, которое защитит светодиоды от перегорания (автор ролика — Яков TANK_OFF).

Понравилась статья? Поделиться с друзьями:

Блок питания (12 Вольт) сделать самому своими руками. Схема блока питания на 12 Вольт

Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится. Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.

Параметры блока питания

Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.

Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

Изготовление выпрямителя

Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.

К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.

Блок фильтров

Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).

После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.

Стабилизация напряжения на выходе

Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом. Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.

Регулировка напряжения 0-12 Вольт

Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.

Выпрямитель напряжения 12 вольт своими руками. Диодный мост

Итак, дорогие мои, мы собрали нашу схемку и пришло время ее проверить, испытать и нарадоваться сему счастью. На очереди у нас — подключение схемы к источнику питания. Приступим. На батарейках, аккумуляторах и прочих прибамбасах питания мы останавливаться не будем, перейдем сразу к сетевым источникам питания. Здесь рассмотрим существующие схемы выпрямления, как они работают и что умеют. Для опытов нам потребуется однофазное (дома из розетки) напряжение и соответствующие детальки. Трехфазные выпрямители используются в промышленности, мы их рассматривать также не будем. Вот электриками вырастете — тогда пожалуйста.

Источник питания состоит из нескольких самых важных деталей: Сетевой трансформатор — на схеме обозначается похожим как на рисунке,

Выпрямитель — его обозначение может быть различным. Выпрямитель состоит из одного, двух или четырех диодов, смотря какой выпрямитель. Сейчас будем разбираться.

а) — простой диод.
б) — диодный мост. Состоит из четырех диодов, включенных как на рисунке.
в) — тот же диодный мост, только для краткости нарисован попроще. Назначения контактов такие же, как у моста под буквой б).

Конденсатор фильтра. Эта штука неизменна и во времени, и в пространстве, обозначается так:

Обозначений у конденсатора много, столько же, сколько в мире систем обозначений. Но в общем они все похожи. Не запутаемся. И для понятности нарисуем нагрузку, обозначим ее как Rl — сопротивление нагрузки. Это и есть наша схема. Также будем обрисовывать контакты источника питания, к которым эту нагрузку мы будем подключать.

Далее — пара-тройка постулатов.
— Выходное напряжение определяется как Uпост = U*1.41. То есть если на обмотке мы имеем 10вольт переменного напряжения, то на конденсаторе и на нагрузке мы получим 14,1В. Примерно так.
— Под нагрузкой напряжение немного проседает, а насколько — зависит от конструкции трансформатора, его мощности и емкости конденсатора.
— Выпрямительные диоды должны быть на ток в 1,5-2 раза больше необходимого. Для запаса. Если диод предназначен для установки на радиатор (с гайкой или отверстие под болт), то на токе более 2-3А его нужно ставить на радиатор.

Так же напомню, что же такое двуполярное напряжение. Если кто-то подзабыл. Берем две батарейки и соединяем их последовательно. Среднюю точку, то есть точку соединения батареек, назовем общей точкой. В народе она известна так же как масса, земля, корпус, общий провод. Буржуи ее называют GND (ground — земля), часто ее обозначают как 0V (ноль вольт). К этому проводу подключаются вольтметры и осциллографы, относительно нее на схемы подаются входные сигналы и снимаются выходные. Потому и название ее — общий провод. Так вот, если подключим тестер черным проводом в эту точку и будем мерить напряжение на батарейках, то на одной батарейке тестер покажет плюс1,5вольта, а на другой — минус1,5вольта. Вот это напряжение +/-1,5В и называется двуполярным. Обе полярности, то есть и плюс, и минус, обязательно должны быть равными. То есть +/-12, +/-36В, +/-50 и т.д. Признак двуполярного напряжения — если от схемы к блоку питания идут три провода (плюс, общий, минус). Но не всегда так — если мы видим, что схема питается напряжением +12 и -5, то такое питание называется двухуровневым, но проводов к блоку питания будет все равно три. Ну и если на схему идут целых четыре напряжения, например +/-15 и +/-36, то это питание назовем просто — двуполярным двухуровневым.

Ну а теперь к делу.

1. Мостовая схема выпрямления.

Самая распространенная схема. Позволяет получить однополярное напряжение с одной обмотки трансформатора. Схема обладает минимальными пульсациями напряжения и несложная в конструкции.

2. Однополупериодная схема.

Так же, как и мостовая, готовит нам однополярное напряжение с одной обмотки трансформатора. Разница лишь в том, что у этой схемы удвоенные пульсации по сравнению с мостовой, но один диод вместо четырех сильно упрощает схему. Используется при небольших токах нагрузки, и только с трансформатором, намного большим мощности нагрузки, т.к. такой выпрямитель вызывает одностороннее перемагничивание трансформатора.

3. Двухполупериодная со средней точкой.

Два диода и две обмотки (или одна обмотка со средней точкой) будут питать нас малопульсирующим напряжением, плюс ко всему мы получим меньшие потери в сравнении с мостовой схемой, потому что у нас 2 диода вместо четырех.

4. Мостовая схема двуполярного выпрямителя.

Для многих — наболевшая тема. У нас есть две обмотки (или одна со средней точкой), мы с них снимаем два одинаковых напряжения. Они будут равны, пульсации будут малыми, так как схема мостовая, напряжения на каждом конденсаторе считается как напряжение на каждой обмотке помножить на корень из двух — всё, как обычно. Провод от средней точки обмоток выравнивает напряжения на конденсаторах, если нагрузки по плюсу и по минусу будут разными.

5. Схема с удвоением напряжения.

Это две однополупериодные схемы, но с диодами, включенными по разному. Применяется, если нам надо получить удвоенное напряжение. Напряжение на каждом конденсаторе будет определяться по нашей формуле, а суммарное напряжение на них будет удвоенным. Как и у однополупериодной схемы, у этой так же большие пульсации. В ней можно усмотреть двуполярный выход — если среднюю точку конденсаторов назвать землей, то получается как в случае с батарейками, присмотритесь. Но много мощности с такой схемы не снять.

6. Получение разнополярного напряжения из двух выпрямителей.

Совсем не обязательно, чтобы это были одинаковые блоки питания — они могут быть как разными по напряжению, так и разными по мощности. Например, если наша схема по +12вольтам потребляет 1А, а по -5вольтам — 0,5А, то нам и нужны два блока питания — +12В 1А и -5В 0,5А. Так же можно соединить два одинаковых выпрямителя, чтобы получить двуполярное напряжение, например, для питания усилителя.

7. Параллельное соединение одинаковых выпрямителей.

Оно нам дает то же самое напряжение, только с удвоенным током. Если мы соединим два выпрямителя, то у нас будет двойное увеличение тока, три — тройное и т.д.

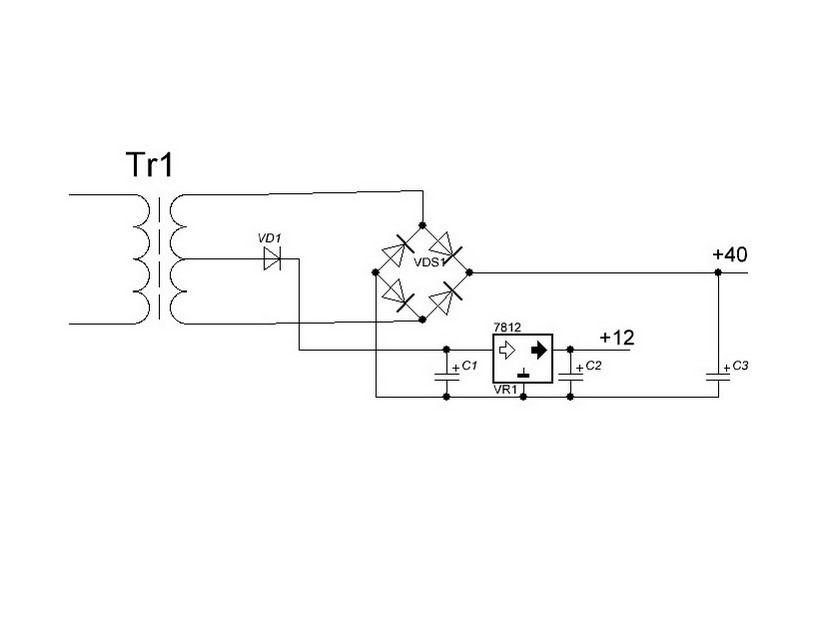

Ну а если вам, дорогие мои, всё понятно, то задам, пожалуй, домашнее задание. Формула для расчета емкости конденсатора фильтра для двухполупериодного выпрямителя:

Для однополупериодного выпрямителя формула несколько отличается:

Двойка в знаменателе — число «тактов» выпрямления. Для трехфазного выпрямителя в знаменателе будет стоять тройка.

Во всех формулах переменные обзываются так:
Cф — емкость конденсатора фильтра, мкФ
Ро — выходная мощность, Вт
U — выходное выпрямленное напряжение, В
f — частота переменного напряжения, Гц
dU — размах пульсаций, В

Для справки — допустимые пульсации:
Микрофонные усилители — 0,001…0,01%
Цифровая техника — пульсации 0,1…1%
Усилители мощности — пульсации нагруженного блока питания 1…10% в зависимости от качества усилителя.

Эти две формулы справедливы для выпрямителей напряжения частотой до 30кГц. На бОльших частотах электролитические конденсаторы теряют свою эффективность, и выпрямитель рассчитывается немного не так. Но это уже другая тема.

Преобразовать переменный ток в постоянный поможет диодный мост — схема и принцип действия этого устройства приводятся ниже. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление. Его превращение в постоянный — достаточно часто встречающаяся необходимость.

Принцип действия полупроводникового диода

Рис. 1

Название описываемого устройства ясно указывает, что эта конструкция состоит из диодов — полупроводниковых приборов, хорошо проводящих электричество в одном направлении и практически не проводящих его в противоположную сторону. Изображение этого прибора (VD1) на принципиальных схемах приведено на рис. 2в. Когда ток по нему течет в прямом направлении — от анода (слева) к катоду (справа), сопротивление его мало. При изменении направления тока на противоположное сопротивление диода многократно возрастает. В этом случае через него течет мало отличающийся от нуля обратный ток.

Поэтому при подаче на цепочку, содержащую диод, переменного напряжения U вх (левый график), электричество через нагрузку течет только в течение положительных полупериодов, когда к аноду приложено положительное напряжение. Отрицательные полупериоды «срезаются», и ток в сопротивлении нагрузки в это время практически отсутствует.

Строго говоря, выходное напряжение U вых (правый график) является не постоянным, хотя и течет в одном направлении, а пульсирующим. Нетрудно понять, что количество его импульсов (пульсаций) за одну секунду равно 50. Это не всегда допустимо, но пульсации можно сгладить, если подсоединить параллельно нагрузке конденсатор, имеющий достаточно большую емкость. Заряжаясь во время импульсов напряжения, в промежутках между ними конденсатор разряжается на сопротивление нагрузки. Пульсации сглаживаются, а напряжение становится близким к постоянному.

Изготовленный в соответствии в этой схемой выпрямитель называется однополупериодным, поскольку в нем используется лишь один полупериод выпрямленного напряжения. Наиболее существенные недостатки такого выпрямителя следующие:

повышенная степень пульсаций выпрямленного напряжения;
низкий КПД;
большой вес трансформатора и его нерациональное использование.

Поэтому применяются такие схемы только для питания устройств малой мощности. Для исправления этой нежелательной ситуации разработаны двухполупериодные выпрямители, которые превращают отрицательные полуволны в положительные. Сделать это можно по-разному, но самый простой способ — использование диодного моста.

Рис. 2

Диодный мост — схема двухполупериодного выпрямления, содержащая 4 диода вместо одного (рис. 2в). В каждом полупериоде два из них открыты и пропускают электричество в прямом направлении, а два других закрыты, и ток через них не течет. Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное — к катоду VD3. В результате оба этих диода открыты, а VD2 и VD4 — закрыты.

Во время отрицательного полупериода положительное напряжение приложено к аноду VD2, а отрицательное — к катоду VD4. Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Ток через сопротивление нагрузки течет в том же направлении. В сравнении с однополупериодным выпрямителем количество пульсаций возрастает вдвое. Результат — более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора.

Диодный мост может быть не только собран из отдельных элементов, но и изготовлен как монолитная конструкция (диодная сборка). Ее легче монтировать, а диоды обычно подобраны по параметрам. Немаловажно и то, что они работают в одинаковых тепловых режимах. Недостаток диодного моста — необходимость замены всей сборки при выходе из строя даже одного диода.

Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост. Его вход подключается к источнику трехфазного переменного тока (генератору или трансформатору), а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления.

Выпрямитель на основе диодного моста

Схема двухполупериодного выпрямителя на основе диодного моста, пригодная для сборки своими руками, изображена на рис. 3а. Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. Для этого нужно подключить диодный мост к трансформатору.

Пульсирующее выпрямленное напряжение сглаживается электролитическим конденсатором С, имеющим достаточно большую емкость — обычно порядка нескольких тысяч мкФ. Резистор R играет роль нагрузки выпрямителя на холостом ходу. В таком режиме конденсатор С заряжается до амплитудного значения, которое в 1,4 (корень из двух) раза выше действующего значения напряжения, снимаемого со вторичной обмотки трансформатора.

С ростом нагрузки выходное напряжение уменьшается. Избавиться от этого недостатка можно, подключив к выходу выпрямителя простейший транзисторный стабилизатор. На принципиальных схемах изображение диодного моста часто упрощают. На рис. 3б показано, как еще может быть изображен соответствующий фрагмент на рис. 3а.

Следует заметить, что, хотя прямое сопротивление диодов невелико, тем не менее, оно отлично от нуля. По этой причине они нагреваются в соответствии с законом Джоуля-Ленца тем сильнее, чем больше величина тока, протекающего по цепи. Для предотвращения перегрева мощные диоды часто устанавливаются на теплоотводах (радиаторах).

Диодный мост — это практически обязательный элемент любого электронного устройства, питающегося от сети, будь то компьютер или выпрямитель для зарядки мобильного телефона.

Как работает диодный мост

Переменный ток, имеющий определенную меняющуюся частоту, подается на входные контакты моста. На выходах с положительным и отрицательным значением образуется однополярный ток, обладающий повышенной пульсацией, значительно превышающей частоту тока, подаваемого на вход.

Появляющиеся пульсации нужно обязательно убрать, иначе электронная схема не сможет нормально работать. Поэтому, в схеме присутствуют специальные фильтры, представляющие собой электролитические с большой емкостью.

Сама сборка моста состоит из четырех диодов с одинаковыми параметрами. Они соединены в общую схему и размещаются в общем корпусе.

Диодный мост имеет четыре вывода. К двум из них подключается переменное напряжение, а два остальных являются положительным и отрицательным выводом пульсирующего выпрямленного напряжения.

Выпрямительный мост в виде диодной сборки обладает существенными технологическими преимуществами. Таким образом, на печатную плату устанавливается сразу одна монолитная деталь. Во время эксплуатации, для всех диодов обеспечивается одинаковый тепловой режим. Стоимость общей сборки ниже четырех диодов в отдельности. Однако, данная деталь имеет серьезный недостаток. При выходе из строя хотя-бы одного диода, вся сборка подлежит замене. При желании, любая общая схема может быть заменена четырьмя отдельными деталями.

Применение диодных мостов

В любых приборах и электронике, для питания которых используется переменный электрический ток, присутствует схема диодного моста на 12 вольт. Ее используют не только в трансформаторных, но и в импульсных выпрямителях. Наиболее характерным импульсным блоком является блок питания компьютера.

Кроме того диодные мосты применяются в люминесцентных компактных лампах или в энергосберегающих лампах. Они дают очень хороший эффект при использовании их в пускорегулирующих электронных аппаратах. Широко применяются и во всех моделях современных аппаратов.

Как сделать диодный мост

причины и устранение своими руками

В связи с нестабильным напряжением в домах и квартирах люди вынуждены устанавливать стабилизаторы напряжения (далее СН) для питания всего жилья или для работы конкретного прибора. Как и с любым другим видом электроприборов, иногда возникает ситуация, когда стабилизатор напряжения не работает (сломался). Внутренние неисправности в большинстве случаев связаны с силовыми цепями: реле, симисторы, блок управления сервоприводом и т.д. Поэтому перед тем, как приступать к анализу неисправности и причине ее возникновения, нужно понять, какой тип стабилизатор у вас вышел из строя. Популярные виды устройств и принцип их работы мы рассмотрели отдельно: https://samelectrik.ru/kakie-byvayut-stabilizatory-napryazheniya.html. В этой статье мы рассмотрим, какие бывают неисправности стабилизаторов напряжения, почему они возникают и как их устранить самостоятельно (если это возможно).

Гул и щелчки

Если стабилизатор напряжения сильно гудит, нужно проверить, чтобы питающее напряжение не было выше или ниже допустимых диапазонов. Диапазон регулировки в большинстве случае лежит в пределах 100-250 Вольт.

Внимание! Даже при исправном состоянии автотрансформатор равномерно и не слишком громко гудит. Также гул издаёт сервопривод при перемещении щеточного узла. Релейные стабилизаторы напряжения во время работы издают щелчки. Это нормально, реле (черные прямоугольники на рисунке ниже) переключают отводы от обмоток для регулировки выходного напряжения.

Если устройство громко трещит – это может свидетельствовать об искрении щетки в сервоприводных моделях, проблемах с реле и плохом контакте внутренней проводки устройства.

Выключается под нагрузкой

Стабилизатор напряжения не держит нагрузку – такая проблема случается по ряду причин. Первая среди них – это повышенная нагрузка (мощность потребителей). Если вы не меняли подключаемые устройства, значит проблема в стабилизаторе. Если он отключается не мгновенно, а через какое-то время работы, то виной этому может быть перегрев или межвитковые замыкания автотрансформатора.

Что делать: разберите прибор и произведите внешний осмотр обмоток автотрансформатора, если он не слишком сильно запылён, то проверьте, нет ли следов локальных перегревов. Если пыли много – вычистите её

Если следы перегрева и гари есть – повреждена изоляция обмоток. Это и есть межвитковое замыкание, тогда как отремонтировать стабилизатор в этом случае? Нужно перемотать либо заменить автотрансформатор на аналогичный или больший по мощности. Но стоимость такого ремонта может быть сопоставимой с покупкой нового стабилизатора напряжения.

Важно! У сервоприводных моделей ряд неисправностей может быть вызван износом щетки и загрязнением токоведущих частей графитовой стружкой. В процессе работы щетка стирается, засыпая графитом автотрансформатор. Из-за чего могут возникать замыкания между токосъемниками участками витков и перегрев. В этом случае нужно смести графит и вычистить его между витками. Убедитесь, что обмотки уложены ровно, нет обрывов. Контактную поверхность зачистите обычным канцелярским ластиком до блеска, особенно наиболее его используемый сектор.

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает. Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает. Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Плохая стабилизация напряжения

Если напряжение стабилизируется слишком большими шагами, а раньше всё было плавно, то поломка близка к предыдущей – вышел из строя коммутационный прибор на одной или нескольких ступенях регулировки. Алгоритм проверки неисправности стабилизатора напряжения и их устранение описаны в предыдущем пункте.

Внимание! В характеристиках каждого из стабилизаторов описан либо шаг регулировки, либо границы каждой из ступеней, а также точность поддержания номинального напряжения на выходе.

В сервоприводных стабилизаторах такое встречается при поломке в механизме редуктора двигателя, а также при загрязнениях обмоток, как это было в случаях описанных выше. Неисправности редуктора могут сопровождаться неравномерным жужжанием или потрескиванием – это проскакивают шестерни.

Что делать: нужно разобрать механизм и если все детали в норме, заменить смазку.

Еще стоит отметить, что у сервоприводных СН стабилизация может отсутствовать, работать неверно из-за выхода из строя полупроводниковых ключей управления двигателем. Тогда бегунок со щеткой перемещается в одно из крайних положений или вообще не сдвигается с места.

Не включается или выбивает автомат после отчета таймера

Большинство стабилизаторов после включения входят в рабочий режим не сразу, а после временной задержки. Но после отчета обратного таймера пуска не происходит, при этом на дисплее-индикаторе выдает букву Н. Пример ремонта устройства с такой неисправностью рассмотрен в следующих видео:

К сведению код ошибки «Н» говорит о завышенном напряжении сети и срабатывании защиты. Это действительно для приборов фирмы «Ресанта», «Luxeon» и некоторых других.

Интересно: буква «H» — значит «Высокое» или «High», а L – «низкое», «Low». Резистор, замену которого вы видели на видео, отвечает за пороги срабатывания по верхнему и нижнему уровню напряжения. Из-за неверного сопротивления плата стабилизации не справляется со своей работой и уходит в защиту.

Такие симптомы или другой код неисправности может сопровождаться выбиванием автомата питающего сам стабилизатор после отчета таймера задержки включения. В этом случае проблема решается заменой реле, при залипании которых может возникать повышенное потребление тока.

Совсем не подает признаков жизни или другие поломки

Самая пугающая неисправность – это когда после подачи напряжения ни индикаторы не зажигаются, ни напряжение на выходе не появляется, т. е. когда стабилизатор напряжения не работает вообще. В таком случае возможен выход из строя управляющей платы. Чаще всего ремонт начинают с визуального осмотра, обращают внимание на:

выгоревшие дорожки;
вздутые электролитические конденсаторы;
выгоревшие, треснутые или взорвавшиеся компоненты платы;
микротрещины на паяных контактах и холодная пайка.

Все выявленные недостатки устраняют, а если внешний осмотр не дал результатов переходят к проверке платы на обрывы дорожек и короткие замыкания мультиметром в режиме измерения сопротивления и прозвонки. Такой ремонт стабилизатора может потребовать глубоких знаний электроники, схемы электрической принципиальной, а в самых сложных случаях и использования осциллографа для проверки управляющих сигналов и логики работы схемы.

Вот и все, что мы хотели рассказать вам про неисправности стабилизаторов напряжения и способы их устранения своими руками. Надеемся, теперь вы знаете, что делать в том или ином случае и почему возникают поломки!

Будет полезно прочитать:

Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок.

Схемы блоков питания. Сборка простого блока питания.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.
Блок питания 12в

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник …
Шаг 1: Какие детали необходимы для сборки блока питания …
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок ….
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты ….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие …

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Блок питания 12в 30а

Схема блока питания 12в 30А.
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5. 1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения …
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12. 0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
Трансформаторный блок питания
Ремонт и доработка китайского блока питания для питания адаптера.
Доработка блока питания

Схемы блоков питания

Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

Изготовление выпрямителя для гальваники своими руками

образование … веселье … алоха дух

Звоните прямо! (сайт без регистрации)

——

Продолжающееся обсуждение, начавшееся еще в 2003 году…

2003 г.

Q. Приветствую вас, я хотел бы начать с благодарности всем вам за ваши незамедлительные и информативные ответы на все мои вопросы за последние несколько месяцев. Я всегда стараюсь читать ранее опубликованные письма, прежде чем писать свои, просто потому, что знаю, что становится утомительно отвечать на одни и те же вопросы снова и снова.Я не нашел то, что искал, ни в одном отправленном письме, так что вот оно.

Я пытаюсь собрать выпрямитель постоянного тока для какого-то хобби. Я хотел бы преобразовать обычный бытовой переменный ток 120 В в выпрямитель постоянного тока с переменным управлением, способный выдавать 15 В с выходной мощностью не менее 20 ампер. Я видел несколько прототипов анодаторов и выпрямителей для гальванопокрытия, однако я не встречал никаких планов для одного с достаточной силой тока (> 15 ампер). Если есть какие-либо опубликованные письма или сайты с электроникой, которые я мог бы исследовать, это было бы большим подспорьем.

2004 г.

В. У меня два вопроса:

Есть ли у кого-нибудь схема для создания гальванического выпрямителя, способного гальванизировать детали до прибл. 100 /кв

Следующий вопрос: можно ли использовать выходной сигнал высокопроизводительного фрезерного станка для сварки TIG постоянным током либо напрямую, либо с модификацией для уменьшения пульсаций?

Я знаю, что получу ответ: «Почему бы вам просто не обратиться к профессионалу?» Ну, у меня есть две причины, одна из которых заключается в том, что мне интересно научиться делать это самому, чего я не могу сделать, если Я отдаю это кому-то другому.И причина, по которой я это делаю, заключается в том, что у меня есть целый механический цех, полный оборудования, которое я купил, которое сидело и начало ржаветь, я хочу в свободное время медленно разобрать машины, перекрасить их, отполировать и покрыть ржавые детали, так что они не будут легко ржаветь.

2004 г.

А.Привет, Фрэнк; привет Генри. Этот вопрос задавался здесь несколько раз и остается в значительной степени без ответа — вероятно, не столько потому, что кто-то что-то скрывает, а, возможно, потому, что не было рынка для журнала по электронике для хобби, чтобы написать статью о том, как спроектировать и построить что-то, что немногие любители электроники заинтересуются и не будут иметь легкого доступа к запчастям. Лучшим выбором для получения схемы может быть продавец бывшего в употреблении гальванического оборудования, у которого, вероятно, накопились коробки, полные руководств по эксплуатации, отсоединенных от выпрямителей, с которыми они поставляются; они будут включать схемы, которые вы ищете.

Еще одна причина, по которой выпрямители сложнее построить, чем другие электронные проекты, заключается в том, что схемы управления не являются основной проблемой; скорее, большие вещи. Сборка выпрямителя — это прежде всего не схема управления, а большие детали, которые сложно собрать самостоятельно и которые нельзя купить в магазине радиотоваров — например, большие трансформаторы, дроссели, тяжелые переключатели ответвлений, высокоамперные диоды и т. д. Но если вы можете держать его до 20 ампер, возможно, письмо 12200 может вам помочь. Удачи!

Это работает в обе стороны, промышленность во многом обязана любителям — до недавнего времени все гальванические выпрямители работали на частоте 60 Гц, но мы узнали из индустрии персональных компьютеров, созданной любителями, что гораздо меньшие и более легкие источники питания могут быть построены путем «отсечения (прерывание потока тока тем или иным образом для генерации гораздо более 60 герц).

2004 г.

Q. Я, конечно, понимаю, что обычный журнал по электронике не опубликовал бы эту схему, однако я, безусловно, полагаю, что, учитывая количество веб-сайтов, посвященных домашним покрытиям и т.п., есть большое количество мастеров, которые были бы заинтересованы, я думаю, я бы сказал на данный момент, если кто-то заинтересован в этом и игнорирует ответственность за правильное использование и утилизацию химических отходов, пожалуйста, забудьте об этом. Что касается получения «больших» компонентов, у меня уже есть источники для них из сети, их легче найти, чем базовую схему выпрямителя.

2005 г.

A. Я прочитал несколько запросов о домашних любителях, желающих построить выпрямители, и их причины убедительны (в конце концов, гальванопокрытие — это весело). Но я должен согласиться с Тедом; создание полезного выпрямителя было бы большим и сложным делом, не подходящим для большинства домашних любителей. Кроме того, он вам не нужен!

Выпрямитель всего лишь преобразует переменный ток в постоянный, предпочтительно 12 В постоянного тока. Хорошим источником тока 12 В постоянного тока являются морские батареи глубокого разряда. Хотя аккумуляторы не являются практичным вариантом для гальванических цехов, они отлично подходят для гальваники в гараже.Теперь, имея рекомендованные батареи, необходимо знать несколько технических вопросов, касающихся безопасности:

Во-первых: не используйте соединительные кабели, они искрят! Морские батареи поставляются с винтовыми клеммами, используйте их.

Во-вторых: Емкость батареи имеет ключевое значение, используйте две или три параллельно для увеличения времени покрытия и/или больших деталей. Также вам понадобится хорошее автомобильное зарядное устройство [аффил. ссылка на информацию/продукт на Amazon] для подзарядки батарей между циклами.

Третье: вам нужно будет контролировать ток (посмотрите на пусковую мощность вашего автомобильного аккумулятора, она огромна!).

22 марта 2009 г.

A. Привет, Майк Преториус. Просто сравните гальваническое покрытие с электросваркой —
Оба работают по одному и тому же принципу «Низкое напряжение и высокая сила тока». Сила тока — это транспортное средство, которое осаждает присадочный металл на катоде (коллекторе).
Для создания гальванического блока вам потребуются:
(a) Понижающий трансформатор высокой мощности 220 В/ 12 В
(b) Вариак для управления входным напряжением питания
(c) Мощный мостовой выпрямитель для преобразования переменного тока в постоянный Диодный выпрямитель

Питание 220 В —> Вариак —> Трансформатор —> Диодный выпрямитель —> Полож./вольт —> Анод, отрицательный/вольт —> Катод.

6 февраля 2014 г.

В. Относительно ответа Йохана Лутса:
Кто-нибудь может сказать мне, зачем вам трансформатор?
Насколько я понимаю, мостовой выпрямитель преобразует переменный ток в постоянный.
Я тоже не понимаю, почему вариак стоит перед трансформатором?

Признаюсь, я мало разбираюсь в выпрямителях, но я смотрю на характеристики выпрямителя RS 605, который я вытащил из блока питания компьютера (http://pdf.datasheetcatalog.com/datasheet/RECTRON/RS604.pdf )
Там написано от 50 до 1000 вольт и 6 ампер.

Февраль 2014 г.

А. Привет, Гэри. Я не знаю, как построить гальванический выпрямитель, но я могу попытаться ответить на пару ваших вопросов.

Напряжение в доме составляет 110 или 220 вольт, в то время как напряжение гальванического покрытия составляет от 3 до 12 вольт, поэтому трансформатор снижает напряжение до приемлемого диапазона, а также увеличивает доступный ток. Если оставить в стороне и исключить неэффективность трансформатора, он преобразует, скажем, 5 А при 220 В в 50 А при 22 В. действие трансформатора состоит в том, чтобы отделить выход от источника, чтобы уменьшить удары высокого напряжения.

Мостовой выпрямитель представляет собой просто 4 диода для преобразования переменного напряжения в серию «верблюжьих горбов», а не в плавный постоянный ток. Хотя профессионалы не стали бы пытаться проводить гальванопокрытие с этим выходом, потому что это вызывает определенные проблемы, поэтому они будут использовать индукционно-емкостной «дроссель», чтобы сгладить его, любитель может попробовать без дросселя, но с мостовым выпрямителем, подключенным так, как описывает Йохан. . При подключении по-своему, включив мостовой выпрямитель в настенную розетку, напряжение будет слишком высоким, а изоляции не будет, и вероятность поражения электрическим током будет очень высока!

На самом деле Variac — это регулируемый трансформатор.

9 октября 2015 г.

A. Я разработал линейный источник постоянного тока с переменным напряжением для питания любительского радиооборудования, который может соответствовать требованиям примерно до 35 ампер таким же образом, как я построил свой, но с линейными регуляторами, которые я использовал, его можно масштабировать, используя более или менее регуляторы с максимальным током до 9 ампер на микросхему регулятора. Я еще не пробовал использовать его для гальваники, но я могу принести его в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель.

**Обратите внимание, что в современных источниках питания и выпрямителях предусмотрены определенные меры безопасности, которые не предусмотрены в этой конструкции, поэтому используйте их на свой страх и риск.

29 января 2018 г.

Стив Г. написал: «Я разработал линейный источник питания постоянного тока с переменным напряжением для питания радиолюбительского оборудования, который может соответствовать требованиям примерно до 35 ампер таким же образом, как я построил свой, но с линейными регуляторами, которые я использовал, он масштабируется. используя более или менее регуляторы с максимальным током до 9 ампер на микросхему регулятора. Я еще не пытался использовать это для гальванического покрытия, но я могу принести его в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель».

Я хотел бы спросить Стива Горзо, есть ли у него возможность опробовать свой линейный источник питания на гальванике, и если да, то сработало ли это? Кроме того, я был бы признателен за помощь в создании моего собственного.

Finishing.com стал возможным благодаря …
этот текст заменяется на bannerText

Отказ от ответственности: На этих страницах невозможно полностью диагностировать проблему чистовой обработки или опасность операции. Вся представленная информация предназначена для общего ознакомления и не является профессиональным мнением или политикой работодателя автора. Интернет в значительной степени анонимен и непроверен; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.

Если вы ищете продукт или услугу, связанную с отделкой металлов, проверьте эти каталоги:

О нас/Контакты — Политика конфиденциальности — Блок питания Ампер

Источник питания постоянного тока берет переменный ток из настенной розетки, преобразует его в нерегулируемый постоянный ток и снижает напряжение с помощью входного силового трансформатора. обычно понижая его до напряжения, требуемого нагрузкой.Из соображений безопасности трансформатор также отделяет выходное питание от сетевого входа. В этом проекте мы разработаем простую схему блока питания 3A 12V с использованием силового транзистора 2N3055.

Силовые транзисторы 2N3055 являются общей частью цепей питания 12 В. 2N3055 представляет собой полупроводниковый биполярный силовой транзистор NPN, который состоит из трех выводов, называемых эмиттером, базой и коллектором. В отличие от FET (полевых транзисторов) это устройство с управляемым током, в котором небольшой ток на стороне базы используется для управления большим током на стороне эмиттера и коллектора.

PCBWay обязуется удовлетворять потребности своих клиентов из различных отраслей с точки зрения качества, доставки, экономической эффективности и любых других требований. Как один из самых опытных производителей печатных плат в Китае. Они гордятся тем, что являются вашими лучшими деловыми партнерами, а также хорошими друзьями во всех аспектах ваших потребностей в печатных платах.

Аппаратные компоненты

Для сборки этого проекта вам понадобятся следующие детали.

[inaritcle_1]

2N3055 Распиновка

Принципиальная схема

Приложения

Используется в различных усилителях мощности и генераторах для обеспечения питания постоянным током.
Источники питания постоянного тока широко используются в низковольтных устройствах, таких как зарядка аккумуляторов, автомобильные и авиационные устройства, а также в других устройствах с низким напряжением и малым током.
Используется в качестве RPS (регулируемого источника питания) для обеспечения питания постоянным током различных электронных схем, таких как небольшие электронные устройства.

DIY Fever — создание собственных гитар, усилителей и педалей

Блок питания

Фон

Этот проект начал свою жизнь как простой регулятор напряжения, который я использовал между дешевым настенным адаптером постоянного тока, чтобы получить хороший плоский 9VDC. Я упаковал его в алюминиевую рекламную пачку для сигарет.

Новая версия

Я сделал новую версию со встроенным трансформатором и выходами на 9В и 12В.Некоторым педалям нравится видеть 12 В для увеличения запаса по высоте.

Эту же схему можно использовать для создания других регуляторов мощности, но убедитесь, что у вас на входе по крайней мере 3 В постоянного тока больше, чем регулируемое выходное напряжение. Эту схему можно легко изменить, чтобы она выполняла только фильтрацию и регулировку для обычных нерегулируемых адаптеров переменного тока в постоянный. Кроме того, вы можете отказаться от одного из регуляторов, если вам нужно только одно напряжение. На этой схеме показаны только один выходной разъем 12 В и один выходной разъем 9 В, но вы можете последовательно подключить столько, сколько вам нужно, без каких-либо изменений.Вы можете рассчитать постоянное напряжение, которое выходит из мостового выпрямителя, по этой формуле:

В пост. тока ~ 1,41 * В перем. тока

Это означает, что трансформатор 12 В, который я использовал, дает около 12 В переменного тока * 1,41 = 16,92 В постоянного тока, чего более чем достаточно для питания 12-вольтового регулятора. Светодиод не является обязательным, но приятно знать, когда устройство включено. В дополнение к этому вы можете установить переключатель SPST между мостовым выпрямителем и выводом + цоколя 220 мкФ, чтобы можно было отключать блок питания, не вытягивая кабель из стены.

Запчасти

7809 Регулятор +9 В постоянного тока 1 А
7812 Регулятор +12 В постоянного тока 1 А
2 электролитических конденсатора по 100 мкФ 25 В
1 электролитический конденсатор 220 мкФ 25 В
1x 0.1 мкФ майларовый колпачок

Резистор

для светодиода, любое значение от 470 Ом до 4,7 кОм будет работать, но с меньшим сопротивлением вы получите более яркий светодиод и большее энергопотребление
Светодиод
Корпус, провод, перфокарта, вероплата или печатная плата, разъемы постоянного тока и вилки
4 выпрямительных диода 1N4007 или мостовой выпрямитель

Трансформатор на 12 В при 800 мА был взят от блока питания игрушечной машинки. Для выходов я использовал два кабеля, извлеченных из старых дрянных китайских адаптеров переменного/постоянного тока. Они имеют универсальные выходные разъемы, что позволяет использовать их со всеми типами педалей.Я разместил компоненты по бокам корпуса, потому что там уже есть вентиляционные отверстия, поэтому нет необходимости в дополнительном сверлении, и это дает максимально доступное расстояние между трансформатором и выходом. Я получил блок питания для ПК на барахолке примерно за 1 доллар. Удалены «ненужные» вещи, которые оставили мне с корпусом, 3-контактным разъемом и выключателем.

Иллюстрированный

Нажмите на изображение, чтобы увидеть более подробную информацию.

ВНИМАНИЕ! ВЫСОКОЕ НАПРЯЖЕНИЕ!
Будьте предельно осторожны при работе с высоким напряжением.Пока я возился с этим проектом, меня поразило напряжение 220 В переменного тока прямо от стены. Я забыл отключить кабель от стены, прежде чем коснуться внутренней части, и это могло стоить мне жизни. Это самая глупая вещь, которую я когда-либо делал, так что постарайся не делать этого сам.

Схемы 3-фазного регулятора напряжения для мотоциклов

В посте обсуждается список простых 3-фазных схем регулятора напряжения для мотоциклов с ШИМ-управлением, которые можно использовать для управления напряжением зарядки аккумулятора в большинстве двухколесных транспортных средств.Идея была запрошена мистером Джуниором.

Технические характеристики

привет, меня зовут младший, я живу в Бразилии и работаю с производством и восстановлением регулятора выпрямителя напряжения мотоцикла и буду признателен за помощь, мне нужна трехфазная схема регулятора MOSFET для мотоциклов, напряжение 80 энтреда -150 вольт, коррет Максимум 25А, максимальное потребление системы 300 Вт,

Жду возврата
ат.
юниор

Конструкция

Предлагаемая схема трехфазного регулятора напряжения для мотоцикла представлена на схеме ниже.

Схема достаточно проста для понимания.

Трехфазный выходной сигнал генератора переменного тока последовательно подается на три силовых транзистора, которые в основном действуют как шунтирующие устройства для тока генератора.

Как мы все это знаем, во время работы обмотка генератора переменного тока может подвергаться сильным обратным ЭДС до такой степени, что может сорвать изоляционное покрытие обмотки, что приведет к ее необратимому разрушению.

Регулирование потенциала генератора с помощью метода шунтирования или замыкания на землю помогает держать потенциал генератора под контролем, не вызывая неблагоприятных последствий для него.

Время периода шунтирования здесь имеет решающее значение и напрямую влияет на величину тока, который в конечном итоге может достичь выпрямителя и заряжаемой батареи.

Очень простой способ управления периодом времени шунтирования заключается в контроле проводимости трех биполярных транзисторов, подключенных к обмотке 3 генератора переменного тока, как показано на схеме.

МОП-транзисторы также можно использовать вместо BJT, но они будут намного дороже, чем BJT.

Метод реализован с использованием простой схемы ШИМ 555 IC.

Переменный выходной сигнал ШИМ с контакта 3 микросхемы подается на базы биполярных транзисторов, которые, в свою очередь, вынуждены работать контролируемым образом в зависимости от рабочего цикла ШИМ.

Потенциометр, связанный со схемой IC 555, соответствующим образом отрегулирован для получения правильного среднеквадратичного напряжения для заряжаемой батареи.

Метод, показанный в схеме трехфазного регулятора напряжения мотоцикла с использованием MOSFET, может быть одинаково реализован для одиночных генераторов для получения идентичных результатов.

Регулировка пикового напряжения

Функция регулирования пикового напряжения может быть включена в приведенную выше схему в соответствии со следующей схемой, чтобы поддерживать безопасный уровень зарядного напряжения для подключенной батареи.

Как видно, линия заземления IC 555 коммутируется NPN BC547, база которого управляется пиковым напряжением генератора.

Когда пиковое напряжение превышает 15 В, BC547 проводит и активирует схему ШИМ IC 555.

МОП-транзистор теперь проводит и начинает шунтировать избыточное напряжение от генератора к земле со скоростью, определяемой рабочим циклом ШИМ.

Этот процесс предотвращает превышение напряжения генератора выше этого порога, тем самым гарантируя, что аккумулятор никогда не будет перезаряжен.

Транзистор — BC547, конденсатор на выводе 5 — 10 нФ

Система зарядки аккумулятора мотоцикла

Вторая конструкция, представленная ниже, представляет собой выпрямитель и регулятор для трехфазной системы зарядки мотоциклов.Выпрямитель двухполупериодный, а регулятор шунтового типа.

Автор: Абу Хафсс

Система зарядки мотоцикла отличается от системы зарядки автомобиля. Генератор напряжения или генератор на автомобилях электромагнитного типа, которые довольно легко регулировать. Принимая во внимание, что генераторы на мотоциклах — это генераторы с постоянными магнитами.

Выходное напряжение генератора прямо пропорционально оборотам, т. е. при высоких оборотах генератор будет вырабатывать высокое напряжение более 50 В, следовательно, регулятор становится необходимым для защиты всей электрической системы и аккумулятора.

Некоторые небольшие велосипеды и трехколесные транспортные средства, которые не ездят на высоких скоростях, имеют только 6 диодов (D6-D11) для выполнения двухполупериодного выпрямления. Они не нуждаются в регулировке, но эти диоды рассчитаны на большой ток и рассеивают много тепла во время работы.

В велосипедах с правильно регулируемыми системами зарядки обычно используется шунтовая регулировка. Это делается путем замыкания обмоток генератора переменного тока на один цикл формы волны переменного тока. В качестве шунтирующего устройства в каждой фазе используется тринистор или иногда транзистор.

Схема цепи

Работа цепи

Сеть C1, R1, R2, ZD1, D1 и D2 образует цепь обнаружения напряжения, и она предназначена для срабатывания при напряжении около 14,4 В. Как только зарядная система преодолевает это пороговое напряжение, T1 начинает проводить ток.

Подает ток на каждый затвор трех тиристоров S1, S2 и S3 через токоограничивающие резисторы R3, R5 и R7. D3, D4 и D5 важны для изоляции ворот друг от друга. R4, R6 и R8 помогают слить любую возможную утечку из T1.S1, S2 и S3 должны иметь теплоотвод и изолированы друг от друга с помощью слюдяного изолятора, если используется общий радиатор.

Существует три варианта выпрямителя:

a) Шесть автомобильных диодов

b) Один трехфазный выпрямитель

c) Два мостовых выпрямителя

Все должны быть рассчитаны на ток не менее 15 А и иметь теплоотвод.

Автомобильные диоды бывают двух типов: с положительным и отрицательным корпусом, поэтому их следует использовать соответственно. Но их может быть немного трудно контактировать с радиатором.

Использование двух мостовых выпрямителей

При использовании двух мостовых выпрямителей их можно использовать, как показано на рисунке.

Мостовой выпрямитель

Автомобильные диоды

3-фазный выпрямитель

Мостовой выпрямитель

Эффективная зарядка аккумулятора с помощью мотоциклетного шунта

узнать некоторые очень интересные факты о недостатках и ограничениях регулятора шунтирования мотоцикла.Это также помогает нам узнать, как просто обновить концепцию до эффективного, но дешевого дизайна.

Леонард:

У вас интересная схема, но…..
У моего мотоцикла генератор на 30 ампер, который, я уверен, является среднеквадратичным, и достигает пика в 43,2 ампера. Ваша схема на 25 ампер вряд ли продержится долго.
Однако…..
Вместо выпрямителей, которые вы предлагаете, SQL50A рассчитан на 50 ампер при 1000 вольт. Это трехфазный модуль выпрямителя, и он не должен иметь проблем с пиковым током 45 ампер.(У меня есть два под рукой.)
Это также означает, что тиристорам придется выдерживать эту силу тока, а три HS4040NAQ2 со среднеквадратичным током 40 А (неповторяющийся скачок до 520 А) должны справиться с этим достаточно хорошо. Конечно, им потребуется довольно здоровый радиатор и хороший поток воздуха.
Думаю, схема управления должна работать как есть.
За последние три месяца я заменил 3 регулятора и собираюсь выкинуть хорошие деньги за плохими. Последний длился в общей сложности десять секунд, прежде чем он тоже испортился.Я собираюсь построить свой собственный, и если мне придется построить его для питания линкора, пусть будет так.
Еще я заметил, что пластины, используемые в генераторе переменного тока, значительно толще, чем те, которые используются в электродвигателях. 18-полюсная обмотка и двигатель, работающий на высоких скоростях, означают гораздо более высокую частоту и гораздо больше вихревых токов в железе. Как повлияет на эти вихревые токи использование последовательного регулятора, который позволит поднять напряжение до 70 вольт (среднеквадратичное значение)? Не приведет ли это к увеличению вихревых токов до точки перегрева железа и риску повреждения обмоток генератора переменного тока? Если да, то имеет смысл не допускать, чтобы напряжение превышало 14 Вольт, но у меня все еще есть 20 Ампер от генератора при 1500 об/мин.

Я:

Спасибо! Да, вы должны избавиться от этого высокого напряжения, которое может оказать огромное давление на обмотку генератора переменного тока, лучший способ — шунтировать его через мощные МОП-транзисторы на радиаторе
https://www.homemade-circuits.com/wp-content/uploads /2012/10/shunt-3.png

Леонард:

На самом деле меня не так сильно беспокоит влияние напряжения на обмотки. Похоже, что они покрыты виниловой пленкой Poly-Armor, которая также используется в статорах с произвольной обмоткой, работающих при напряжении 480 вольт.Меня гораздо больше беспокоит нагрев от вихревых токов в пластинах, поскольку они такие толстые. Здесь, в Штатах, с линейным током 60 Гц, толщина пластин двигателя в несколько раз меньше, чем у генератора. На скорости движения частота генератора может составлять 1,2 кГц и выше. В других приложениях для устранения вихревых токов потребуется ферритовый сердечник.
Я пытаюсь понять роль вихревых токов в этом приложении. По мере увеличения оборотов увеличивается частота и вихревые токи.Паразитная нагрузка для выравнивания генерируемого напряжения? Средство выравнивания тока, генерируемого при высоких оборотах? Только сколько тепла это производит? Достаточно, чтобы сжечь обмотку на высоких оборотах?
Расположен внутри двигателя, я могу понять использование моторного масла для охлаждения узла, однако, с учетом центробежной силы маховика и расположенных внутри обмоток, я не могу себе представить, чтобы какое-либо реальное количество масла попадало на них для охлаждения.
Максимальное напряжение, которое мне удалось измерить, составляет 70 вольт RMS.Этого недостаточно, чтобы дуга пробила покрытие PAV на проводе, если только тепло не становится чрезмерным. Однако при шунтировании избытка на землю возникает ли встречная ЭДС, противодействующая магнитному полю от вращающихся магнитов? И если да, то насколько это эффективно?

Я:

Да, увеличение частоты приведет к увеличению вихревых токов в сердечнике на основе железа и увеличению нагрева. нагрузка на колесо генератора и больший расход топлива автомобилем.Возможна ли вентиляция охлаждения? ток к вентилятору можно получить от самого генератора.

Леонард:

Боюсь, вентилятор охлаждения не вариант для генератора. Он установлен внутри двигателя, а на моем Vulcan есть две алюминиевые крышки. (Замена обмотки генератора означает снятие двигателя с мотоцикла.) Я не вижу никакого способа уменьшить вихревые токи, потому что они индуцируется магнитами, вращающимися внутри маховика.Однако я могу уменьшить ток, шунтируемый на землю, увеличив напряжение шунта до 24 В, а затем установив последовательный регулятор на 14 В. При тестировании генератора я не вижу большого эффекта от противоЭДС в снижении тока короткого замыкания. Я могу нагрузить генератор до 30 ампер, и, замкнув провода, я все еще читаю 29 ампер.
Однако, если использовать вихревые токи в качестве паразитной нагрузки для выравнивания напряжения и тока при высоких оборотах, это представляется достаточно эффективным. Как только напряжение разомкнутой цепи достигает 70 вольт (среднеквадратичное значение), оно не увеличивается даже при удвоении оборотов двигателя.Шунтирование 20 А на землю (как это делают заводские регуляторы) увеличивает нагрев обмотки в дополнение к вихревым токам. За счет уменьшения тока через обмотки также должно быть уменьшено тепло, выделяемое обмотками. Это не уменьшит вихревые токи, но уменьшит общее тепло, выделяемое генератором, и, надеюсь, сохранит изоляцию обмотки.
Учитывая покрытие обмоток, меня не так волнует генерируемое напряжение. Проработав в течение многих лет ремонтом электродвигателей, я знаю, что ТЕПЛО – злейший враг изоляции.Качество изоляции ухудшается при повышении рабочей температуры. При температуре окружающей среды покрытие PAV может выдерживать 100 вольт между витками. Но поднять эту температуру на 100 градусов и не получится.
Мне тоже интересно. В электродвигателях используется стальной сплав с 3% кремния, чтобы уменьшить сопротивление обращению магнитного поля внутри железа. Включают ли они это в свои пластины или исключают кремний, чтобы еще больше уменьшить увеличение напряжения и тока при высоких оборотах? Это не добавляет тепла, но снижает КПД железа, чем выше обороты.Увеличивая сопротивление реверсированию магнитного поля в сердечнике, магнитное поле может не проникать так глубоко в сердечник, прежде чем потребуется реверсирование. Таким образом, чем выше число оборотов, тем меньше проникновение магнитного поля. Вихревые токи могут дополнительно уменьшить это проникновение.

Я:

Ваш анализ имеет смысл и кажется очень технически обоснованным. Поскольку я в основном разбираюсь в электронике, мои познания в электрике не очень хороши, поэтому мне может быть сложно предложить внутреннюю работу и модификации двигателя.Но, как вы сказали в своих последних предложениях, ограничивая магнитное поле, можно предотвратить проникновение вихревых токов вглубь. Я пытался найти информацию об этой проблеме, но пока не нашел ничего полезного!

Леонард:

Итак, проработав с электродвигателями 13 лет, я поставил вас в небольшое невыгодное положение? Хотя мои исследования также были связаны с электроникой, как и вся моя работа, пока я не обнаружил, что могу зарабатывать больше денег, работая с двигателями. Это также означало, что я не успевал за интегральными схемами, а полевые МОП-транзисторы были хрупкими мелочами, которые можно было быстро вывести из строя при малейшем заряде статического электричества.Так что, когда дело доходит до электроники, ты ставишь меня в невыгодное положение. Я не успевал следить за новыми разработками.
Интересно, что мне не удалось найти много информации в одном месте. Как будто ни одно из понятий не связано друг с другом. Тем не менее, если сложить их все вместе, они начинают обретать смысл. Чем выше частота, тем меньше витков требуется для получения того же индуктивного сопротивления. Таким образом, чем выше число оборотов в минуту, тем менее эффективным становится магнитное поле.Это единственный способ, которым они могут поддерживать постоянный выход, когда выход достигает 70 вольт.
Но, глядя на рисунок на осциллографе, я не впечатлен. Миллисекунда времени зарядки, за которой следует от 6 до 8 миллисекунд заземленного выхода. Может быть, поэтому мотоциклетные аккумуляторы недолговечны? От полугода до года, в то время как автомобильные аккумуляторы служат пять и более лет. Вот почему я предпочитаю «ограничивать» уровень напряжения на землю при более высоком напряжении, и это отсечение является постоянным.За ним следует последовательный регулятор для поддержания постоянной скорости заряда в соответствии с требованиями батареи, освещения и цепей. Затем, сконструировав его для работы с током 50 ампер, мне больше никогда не придется заменять регулятор.
Я работаю с током 50 ампер, но я ожидаю, что при использовании «клипера» сила тока должна быть значительно ниже 20 ампер на землю. Возможно, до четырех ампер. Затем последовательный регулятор позволяет (приблизительно) семь ампер для батареи, освещения и цепей двигателя.Все хорошо в пределах номинальной мощности компонентов и недостаточного напряжения, чтобы бросить вызов покрытию обмоток.
Вы написали очень хорошую статью о шунтовых стабилизаторах, но 25 ампер слишком мало для моего применения. Тем не менее, это хорошее вдохновение.

Я:

Да, верно, рабочий цикл 1/6 не зарядит батарею должным образом. Но это можно легко решить с помощью мостового выпрямителя и большого фильтрующего конденсатора, который гарантирует, что аккумулятор получает достаточно постоянного тока для эффективной зарядки.Я рад, что понравилась моя статья. Однако ограничение в 25 ампер можно легко увеличить, увеличив характеристики усилителя MOSFET. Или, возможно, путем параллельного добавления большего количества устройств.

Леонард:

В то же время, я стараюсь, чтобы все было компактно, чтобы поместиться в доступной комнате, так что большой конденсатор конденсатора фильтра становится проблемой. Он также не нужен, если все три фазы отсекаются после мостового выпрямителя. Все пульсации обрезаются, а последовательный регулятор поддерживает 100% время заряда.
Ваша схема также поддерживает 100% время заряда, однако ток, который вы шунтируете на землю, будет намного выше, потому что вы ограничиваете его при напряжении батареи.

Как видно из осциллограмм, конденсатор не нужен. Но при отсечении на более высоком уровне ток, шунтируемый на землю, должен быть ниже. Тогда падение напряжения на последовательном стабилизаторе ничему не повредит. Их должно быть более чем достаточно, чтобы держать аккумулятор заряженным.
Одна записка. Оптимальное напряжение заряда для свинцово-кислотного аккумулятора на самом деле равно 13.7 вольт. Держать его на уровне 12 вольт может не хватить для запуска двигателя. А моя схема предварительная и еще может быть изменена.

Фабрика выглядит почти примитивно, судя по тому, как она работает. Их схема заряжает аккумулятор до тех пор, пока он не достигнет уровня срабатывания. затем он шунтирует весь ток на землю до тех пор, пока заряд батареи не упадет ниже уровня срабатывания. В результате получается сигнал с коротким резким всплеском заряда, который может достигать 15 Ампер. (Я не измерял.) Затем последовала более длинная линия с небольшим наклоном вниз и еще один взрыв.
Я видел, как автомобильные аккумуляторы служат от 5 до 10 лет или дольше. В детстве на ферме мой отец переоборудовал один из старых тракторов с шестивольтовой системы на двенадцативольтовую, используя генератор от автомобиля. Пятнадцать лет спустя та же батарея все еще запускала трактор. В школе, в которой я работаю (преподает безопасность мотоциклов), все батареи нужно менять в течение одного года. ЗАЧЕМ ? ? ? Единственное, что я смог придумать, это система зарядки. Большинство аккумуляторов, с которыми я работал, рассчитаны только на ток заряда 2 Ампер. Кратковременное приложение к клеммам аккумулятора напряжения до 70 В, рассчитанного на 30 Ампер, может привести к внутреннему повреждению и сокращению срока службы аккумулятора.Особенно, в аккумуляторах, где нельзя проверить уровень жидкости. Единственной проблемой с аккумулятором может быть уровень жидкости, но с этим ничего не поделаешь. Если я могу проверять и поддерживать уровень жидкости, срок службы батареи значительно увеличивается.
Выводы, идущие от генератора переменного тока, будут метрическим эквивалентом #16. Согласно таблице AWG, это хорошо для 3,7 ампер в качестве линии передачи и 22 ампер в проводке шасси. На генераторе на 30 ампер с параллельным регулятором? Уровень шунта и сила тока должны быть обратно пропорциональны, поэтому, срезав напряжение пополам, я должен значительно уменьшить силу тока. При взгляде на выпрямленный сигнал самая высокая концентрация ЭДС находится в нижней половине. Логика подсказывает, что ток будет уменьшен до дроби. Я узнаю, когда буду использовать его.
На двигателе объемом 1500 куб. см я не ожидаю снижения лобового сопротивления двигателя, но моя экономия топлива может улучшиться. И я помню, когда они впервые начали устанавливать полупроводниковые регуляторы на автомобильные генераторы, магическое число было 13,7 Вольт. Тем не менее, я планировал установить свой последовательный регулятор примерно на 14.2 вольта. Слишком высокая, и жидкость испаряется быстрее. Ты был намного полезнее, чем ты думаешь. Первоначально у меня было шесть разных схем, которые я рассматривал, и собирался макетировать каждую из них. В вашей статье устранены пять из них, так что я сэкономлю много времени и сосредоточусь только на одном. Это избавляет меня от большого количества работы. Поэтому очень хорошо стоит время, чтобы связаться с вами.
У меня есть разрешение поэкспериментировать с моей схемой и посмотреть, что получится. На различных форумах я читаю, где многие люди говорят о переходе на регуляторы серии.Другие предостерегают от слишком высокого напряжения, разрушающего изоляционное покрытие провода. Я подозреваю, что золотая середина может быть комбинацией обеих систем, но не шунтированием всего выхода на землю. Схема по-прежнему проста, с небольшим количеством компонентов, но не архаична.
Большое спасибо за ваше время и внимание. Один из моих источников технической информации: OCW.MIT.EDU. Я провожу там инженерные курсы уже несколько лет. Вы не получаете никаких кредитов за их выполнение, но это также совершенно бесплатно.

5 Распространенные признаки неисправного регулятора напряжения (с исправлениями)

Симптомы неисправности регулятора напряжения легко обнаружить если знать, что искать.

Но почему ваш регулятор напряжения выходит из строя?
И что делать, если вы заметили признаки неисправности регулятора напряжения?

В этой статье мы сначала рассмотрим пять признаков, обычно связанных с неисправными регуляторами напряжения. Затем мы расскажем вам, как решить эти проблемы.

Наконец, мы дадим вам более четкое представление об этом компоненте в нашем разделе часто задаваемых вопросов регулятора напряжения .

Эта статья содержит:

Давайте сразу.

5 признаков неисправности регулятора напряжения, на которые следует обратить внимание

Если в вашем автомобиле неисправен регулятор напряжения, вы столкнетесь с одним или несколькими из следующих пяти симптомов :

Признак A: Разряженный аккумулятор

Неисправный регулятор напряжения может серьезно повредить автомобильный аккумулятор, в результате чего он перестанет работать.

Но почему?
Регулятор напряжения обеспечивает постоянную подачу зарядного напряжения и мощности на аккумулятор автомобиля и другие электронные компоненты.

Если у вас сгорел регулятор напряжения, ваша батарея может:

Недостаточная зарядка
Перезарядка
Подвергаться чрезмерному зарядному напряжению

Если батарея не получает достаточного заряда, зарядная мощность вашей батареи расходуется на работу электрических систем автомобиля. В конечном итоге, когда весь заряд разрядится, аккумулятор вашего автомобиля разрядится, и вы больше не сможете завести свой автомобиль.

С другой стороны, если аккумулятор перезаряжается или подвергается воздействию высокого зарядного напряжения, аккумулятор может разрядиться, или электролиты внутри могут начать кипеть, что приведет к протечке и вздутию автомобильного аккумулятора .

Помимо неисправного регулятора напряжения, аккумулятор вашего автомобиля также может разрядиться, если:

В любом случае можно быстро зарядить севший аккумулятор (или разряженный аккумулятор ) с помощью соединительных кабелей и другого автомобиля с заряженным аккумулятором.Однако это лишь временное решение, потому что любая мощность, передаваемая по кабелям, быстро истощается, когда ваш автомобиль начинает работать.

В результате ездить с неисправной или разряженной батареей — плохая идея, так как ваш автомобиль может перестать работать в любой момент.

Вот почему, если у вас плохой аккумулятор или разряженный аккумулятор, обратитесь к механику как можно скорее . Пусть они диагностируют, неисправен ли ваш регулятор напряжения или какой-то другой электрический компонент.Кроме того, механик сообщит вам, нужна ли вам новая батарея.

Признак B: неустойчивая работа двигателя

Неустойчивая работа двигателя является распространенным симптомом, указывающим на неисправность регулятора напряжения.

Но что означает неустойчивая работа двигателя?
Здесь вы можете заметить, что двигатель:

Всплески — кажется, что двигатель борется (как будто он задыхается)
Глохнет — двигатель может внезапно перестать работать на короткое время

Другими словами, ваш двигатель будет демонстрировать непредсказуемые или непостоянные характеристики и в целом неприятные ощущения от вождения.Неустойчивая работа двигателя обычно происходит, когда у вас есть неисправный регулятор, который не может контролировать уровень выходного напряжения, генерируемого генератором .

Если вы заметили, что работа вашего двигателя странная или непредсказуемая, скорее всего, у вас неисправный регулятор. В этом случае лучше всего поручить проверку электрических систем вашего автомобиля профессиональному механику .

Симптом C: мерцание или приглушение света

Вероятно, наиболее частым признаком неисправности регулятора является мерцание, затемнение или пульсация света.

Чтобы быть более конкретным, вы можете заметить, что автомобиль:

Свет фар колеблется между ярким и тусклым без каких-либо действий
Дальний свет не работает должным образом
Внутреннее освещение начинает мерцать

Эти признаки обычно указывают на неисправный регулятор напряжения, который не может регулировать выходное напряжение. И если вы столкнетесь с этими признаками, , ваш автомобиль должен проверить профессиональный механик в ближайшее время, чтобы решить проблему с регулятором напряжения, прежде чем ситуация ухудшится.

Симптом D: Активация индикатора аккумулятора или индикатора проверки двигателя

Иногда, когда ваш регулятор напряжения не работает должным образом, может активироваться индикатор двигателя или аккумулятора на приборной панели.

Но почему горят эти индикаторы приборной панели?
Индикатор батареи загорается , потому что ваша электрическая система может выйти из строя из-за неисправного регулятора. В качестве альтернативы, индикатор батареи может активироваться из-за неисправного диода генератора (или негерметичного диода) или проблем со статором генератора.

С другой стороны, загорание индикатора проверки двигателя может быть следствием непредсказуемой работы двигателя. Кроме того, это может быть связано с проблемами, связанными с вашей системой трансмиссии, выхлопным оборудованием, системой зажигания и многим другим.

Определить, вызывает ли регулятор напряжения загорание индикатора аккумулятора или индикатора проверки двигателя, непросто. В игре может быть масса других причин. Вот почему вам следует проверить свой автомобиль у сертифицированного автомобильного техника , который сможет поставить вам точный диагноз.

Симптом E: Неисправность комбинации приборов

Другим легко заметным признаком неисправного регулятора является неисправность комбинации приборов в вашем автомобиле.

Что такое комбинация приборов?
Комбинация приборов состоит из различных датчиков и сигнальных ламп на приборной панели.

Ваша комбинация приборов включает:

Спидометр
Тахометр
Указатель уровня топлива
Индикаторы указателей поворота
Предупреждающие лампы, такие как стояночный тормоз , индикатор проверки двигателя и т. д.

Для точной работы комбинации приборов на приборной панели требуется определенное количество входного напряжения. А когда регулятор напряжения поврежден, комбинация приборов может не получать нужное количество входного напряжения.

В результате вы можете заметить мерцание датчиков на комбинации приборов или, что еще хуже, она может полностью перестать работать.

Кроме того, комбинация приборов может работать хаотично, если регулятор напряжения на приборе также неисправен.

В любом случае, хотя мигающие датчики на комбинации приборов не обязательно мешают вам управлять автомобилем, вам не следует садиться за руль, когда комбинация приборов не работает. Поскольку датчики на комбинации приборов позволяют следить за состоянием автомобиля, вождение с мерцающими датчиками рискованно.

Теперь, когда вы знаете наиболее распространенные симптомы неисправного регулятора напряжения, давайте рассмотрим, что вы можете сделать для устранения этих симптомов:

Как устранить симптомы неисправности регулятора напряжения?

Хотя заманчиво проверить регулятор напряжения и попытаться заменить его самостоятельно, мы не рекомендуем этого делать.

Почему?
Регулятор напряжения может влиять на работу двигателя, комбинацию приборов и многое другое. И если замена регулятора напряжения генератора произведена неправильно, вы можете столкнуться с потенциальной угрозой безопасности.

Если вы заметили какие-либо признаки неисправности регулятора напряжения , обратитесь к профессиональному механику.

Просто убедитесь, что механик, которого вы нанимаете:

Является ли сертифицированным ASE
Предлагает вам гарантийное обслуживание
Использует только высококачественные запасные части

Это подводит нас к вопросу: где вы находите такую механику?

Просто обратитесь по телефону RepairSmith — удобное, простое и надежное решение для мобильного авторемонта !

Вот лишь некоторые из фантастических преимуществ RepairSmith :

Заказывайте все ремонтные работы в режиме онлайн по конкурентоспособным ценам
Наши специалисты, сертифицированные ASE, выезжают к вам на подъезд для ремонта и технического обслуживания
Любой ремонт осуществляется с пробегом в 12 000 миль | Гарантия 12 месяцев
Для обслуживания вашего автомобиля используется только высококачественное оборудование и запасные части
Ремонтные услуги доступны семь дней в неделю

Далее мы рассмотрим некоторые часто задаваемые вопросы, связанные с регулятором напряжения:

6 Часто задаваемые вопросы о регуляторе напряжения

Вот шесть вопросов, которые владельцы автомобилей обычно задают о регуляторе напряжения:

1.

Какую роль играет регулятор напряжения?

Основная цель регулятора напряжения (также известного как регулятор напряжения генератора) — обеспечить стабильное и надежное напряжение аккумулятора вашего автомобиля и других электрических компонентов.

Но как регулятор напряжения обеспечивает стабильность подаваемого напряжения?
Когда автомобиль работает, генератор переменного тока преобразует механическую энергию, вырабатываемую двигателем, в электрическую энергию. И чем быстрее вращается генератор вашего автомобиля, тем выше вырабатываемая электрическая мощность.

Однако, если источник электропитания или генерируемое напряжение становятся чрезмерными, это может привести к повреждению автомобильного аккумулятора и других компонентов электрической системы.

Вот тут-то и пригодится регулятор напряжения генератора.

Когда генерируемое напряжение или мощность являются чрезмерными, регулятор напряжения дает сигнал генератору прекратить вращение, а затем отводит выходное избыточное напряжение (или избыточную мощность) на провод заземления.

Таким образом, регулятор напряжения генератора защищает соединение автомобильного аккумулятора и другие электрические компоненты от повреждения из-за чрезмерного выходного напряжения.

Примечание: В мотоцикле вы можете не встретить автономный регулятор напряжения генератора. Вместо этого у вас, вероятно, будет выпрямитель-регулятор (например, выпрямитель-регулятор напряжения Harley).

Выпрямитель регулятора служит здесь двум целям:

Регулирует уровень выходного напряжения.
Он преобразует напряжение переменного тока (AC), создаваемое статором генератора, в напряжение постоянного тока (DC).

2. Где находится регулятор напряжения?

Расположение регулятора напряжения может различаться в зависимости от модели и марки вашего автомобиля.

В более старых моделях используется внешний регулятор напряжения, который можно найти в моторном отсеке рядом с корпусом генератора. Напротив, в некоторых более новых моделях регулятор напряжения встроен в ECM автомобиля (электронный модуль управления).

3. Что вызывает отказ регулятора напряжения?

Может быть много разных причин, по которым ваш регулятор напряжения начинает барахлить или выходит из строя.

Вот несколько распространенных причин отказа регулятора напряжения:

Поврежденный заземляющий провод
Корродированная или изношенная клемма аккумулятора
Плохое соединение аккумулятора
Перегрев некоторых электрических компонентов

4. Как долго работает регулятор напряжения?

Трудно предсказать точный срок службы регулятора напряжения генератора.

Однако при разумных условиях окружающей среды ваш регулятор напряжения потенциально может пережить полезный срок службы вашего автомобиля.Чтобы быть более точным, многие механики согласятся, что регулятор напряжения вашего автомобиля может прослужить вам до 100 000 миль .

Но если ваш автомобиль постоянно подвергается воздействию экстремальных зимних или жарких климатических условий, этот показатель может снизиться.

5. Сколько стоит замена регулятора напряжения генератора?

Стоимость замены регулятора напряжения генератора может сильно различаться в зависимости от:

Марка и модель вашего автомобиля
Кто изготовил регулятор напряжения
Ваше местонахождение

В среднем замена регулятора напряжения генератора переменного тока может стоить вам от до 450 долларов США .

6. Как проверить регулятор напряжения?

Когда симптомы неисправного регулятора напряжения становятся очевидными, некоторые владельцы автомобилей могут попытаться самостоятельно проверить свои регуляторы напряжения с помощью вольтметра или мультиметра.

Но настоятельно рекомендуется, , поручить испытательную часть профессиональному механику. И это потому, что механик будет иметь надлежащую подготовку и опыт, чтобы точно диагностировать, что не так с вашим автомобилем.

Механик:

1.Убедитесь, что стартер вашего автомобиля или замок зажигания не активированы, а двигатель выключен.

2. С помощью мультиметра или вольтметра измерьте уровень напряжения на положительной и отрицательной клеммах аккумуляторной батареи автомобиля.

3. Убедитесь, что напряжение аккумуляторной батареи, измеренное вольтметром или мультиметром, немного превышает 12 вольт.

4. Запустите двигатель с помощью замка зажигания автомобиля (или кнопки зажигания).

5. Снова измерьте напряжение аккумуляторной батареи с помощью мультиметра или вольтметра, когда двигатель работает на холостом ходу.Измеренное напряжение батареи должно быть около 14 вольт.

6. Увеличьте обороты двигателя и проверьте показания выходного напряжения на вольтметре или мультиметре. Выход зарядки обычно остается ниже 14,2 вольт.

Если показания выходного напряжения на вольтметре или мультиметре выходят за пределы ожидаемых диапазонов, в вашем автомобиле может быть проблема с регулятором напряжения.

Кроме того, механик может выполнить испытание на падение напряжения. Здесь механик подключал отрицательный щуп (подключенный к черному проводу) мультиметра к отрицательной клемме аккумулятора, а положительный щуп (подключенный к красному проводу) к чередующемуся кронштейну.

Если показания мультиметра превышают 0,1 В, возможно, у вас проблема с генератором или регулятором напряжения.

Заключительные мысли

Плохой регулятор может вывести вас из равновесия: вы можете заметить мерцание манометров на комбинации приборов, один или два электрических компонента могут выйти из строя и многое другое.

Если вы заметили какой-либо из симптомов неисправности регулятора напряжения , которые мы рассмотрели, обратитесь к механику как можно скорее. Помните, что вождение автомобиля с неисправностью регулятора напряжения может поставить под угрозу вашу безопасность на дороге.
Если вам нужны беспроблемные и удобные услуги по ремонту автомобилей, просто свяжитесь с RepairSmith . Наши профессиональные механики приедут к вам и позаботятся о проверке, техническом обслуживании и ремонте вашего автомобиля прямо на подъездной дорожке!

Преобразователь с 12 В на 6 В — коллекция лучших 5 схем

Схемы простых схем преобразователя с 12 В на 6 В обсуждаются ниже. Эти схемы линейного преобразователя постоянного тока в постоянный могут использоваться для преобразования всех типов источников питания 12 В в источники питания 6 В.

Переходник ниже 12 В на 6 В может быть полезен, если вы хотите заменить аккумулятор 6 В на аккумулятор 12 В или адаптер питания постоянного тока на 12 В.

Как понизить напряжение с 12В до 6В?

Схема линейного регулятора с использованием LM7806 и LM317 помогает снизить или уменьшить потенциал батареи 12 В до 6 В, чтобы использовать ее с любыми ИС, которые необходимы для питания с таким большим потенциалом. Рекомендуется использовать надежные линейные регуляторы/преобразователи мощности для эффективной работы и во избежание случайного выхода из строя цепи.

Преобразователь 12 В в 6 В с LM7806:

LM7806 — это микросхема стабилизатора фиксированного напряжения, которая регулирует входное напряжение, используемое в электрических и электронных схемах.

Понижение напряжения с 12 В до 6 В на микросхеме LM7806 выполнено, как показано на схеме ниже. Обычно он используется для средних токов от нескольких миллиампер до 2 ампер.

Советы:
Рекомендуется подключить входной конденсатор «Cin» и выходной конденсатор «Co» к IC 7806 в соответствии с техническим описанием.Радиатор должен быть подключен к этой микросхеме регулятора, чтобы предотвратить его тепловое повреждение.

При неподключенном радиаторе возможно разрушение ИС. Разность напряжений i/p и o/p должна поддерживаться на уровне 2 вольт. С технической точки зрения это называется «падением напряжения».

Требуемые компоненты:
Источник питания 12 В, конденсатор 10 мкФ, конденсатор 0,1 мкФ, микросхема LM7806, радиатор, провода или разъемы.

Рабочий:

ИС разработана таким образом, что ее можно модифицировать для работы в качестве защиты от короткого замыкания в ваших критических цепях.Его также можно использовать в качестве регулятора тока в цепи.

LM7806 — это микросхема серии LM78xx, все микросхемы этой серии предназначены для различных фиксированных выходных напряжений, но ее можно модифицировать для работы в качестве регулятора переменного напряжения. Эти типы ИС известны как ИС линейного регулятора. Даже эти ИС могут работать без каких-либо внешних компонентов, что снижает стоимость схемы.

LM7806 ИС линейного трансформатора. Цифры ‘xx ’ представляют собой значение выходного напряжения постоянного тока, в этой ИС 7806 дает 6 В постоянного тока, поскольку цифра ‘ xx ’ в конце читается как (06). Точность вывода колеблется от 2% до 4%.

Контакт номер 1 является входным контактом , контакт 2 является контактом заземления , контакт 3 является выходным контактом , если смотреть на напечатанную область лицом к человеку.

(номиналы конденсаторов могут различаться в зависимости от области применения)

LM317 Преобразователь 12 В в 6 В:

регулируемое выходное постоянное напряжение с некоторыми изменениями во внешней цепи.Это полезно для цепей среднего и сильного тока (от 1 до 1,5 ампер +)

Как правило, LM317 используется в цепях с переменным питанием, которые дают регулируемое напряжение (от 1,25 до 37 В) при изменении напряжения на контакте № 1. Здесь схема делителя напряжения, используемая с LM317, дает фиксированное выходное напряжение 9 В.

Важно:
Рекомендуется добавить входной конденсатор Cin и выходной конденсатор Co (без этого конденсатора он работает, но регулирование может быть нарушено). Радиатор необходим для охлаждения микросхемы от выделяемого тепла, а также предотвращает ее повреждение.

Падение напряжения этой ИС очень низкое по сравнению с другими ИС, поэтому напряжение i/p должно быть не менее 1,5 В или больше, чем требуемое выходное напряжение для работы этой ИС.

Требуемые компоненты:
Блок питания 12 В, резистор 1,8 кОм, резистор 6,8 кОм, конденсатор 10 мкФ, конденсатор 1,0 мкФ, микросхема LM317, прикрепленная к радиатору.

Рабочий:
LM317 — это универсальная ИС с функцией регулируемого регулирования напряжения и возможностью подачи регулируемого напряжения….

(для более подробной информации о регуляторе LM317 и его работе перейдите по этой ссылке)

Формула для выходного напряжения:

Это формула для выходного напряжения преобразователя 12В в 6В с использованием LM317. Это дает приблизительно требуемый результат, когда R2 и R1 выбраны для уравнения формулы. Учитывайте номинал резисторов в килоомах, чтобы снизить потребляемую мощность.

Кроме того, проверьте регулятор 12 В на 6 В, используя приведенный ниже транзистор, эта схема почти устарела, так как можно купить и использовать различные однокорпусные ИС.Очень удобную и компактную схему можно реализовать с помощью современных решений.

Преобразователь с 12 В на 6 В с использованием резисторов в качестве делителя напряжения:

На приведенной ниже схеме показан преобразователь с 12 В на 6 В для схемы с малым потреблением тока или для получения опорного напряжения в цепи компаратора или цепи для светодиодного индикатора. .

Вы можете подключить несколько светодиодов последовательно через резистор R2 (1,2 кОм), если вы используете 12-вольтовую батарею на входе. Выход можно взять с резистора R1.

Этот тип схемы не так популярен среди производителей из-за малого тока, поэтому не рекомендуется для использования в проектах.

Требуемые компоненты:

Одна батарея/источник питания 12 В, резистор 1,2 кОм, несколько проводов.

Это простая схема делителя напряжения. Вы можете получить требуемое напряжение по следующей формуле:

Где «Vo» — выходное напряжение постоянного тока. «Vin» — нерегулируемое напряжение. Вам нужно выбрать значение резистора R1 или R2 ( также зависит от импеданса нагрузки ) и решить для другого.Затем выберите ближайший к нему эталон полученного резистора.

Преобразователь 12 В в 6 В с использованием стабилитрона:

Схема преобразователя 12 В в 6 В, показанная ниже, использует стабилитрон, его можно использовать для (1-800 мА) схемы среднего тока, например. Светодиодные индикаторы защиты от перенапряжения относительно цепи напряжения.

Вы можете использовать эту схему преобразователя постоянного тока с 12 В на 6 В с любой другой схемой, подав напряжение на 6.2в стабилитрон. Вы получите ~ 6,2 В на выходе.
(Обратите внимание, что это примерно 6 вольт, а не 6 вольт, используйте приведенные выше схемы для точных 6 вольт, большинство устройств могут работать с допуском 2-4%, поэтому это также может работать) Важно:
Нагрузка должна быть подключена к выходному концу регулятора, чтобы предотвратить перегорание стабилитрона.
Последовательный резистор Rs = 10 Ом является токоограничивающим резистором, и при потреблении большого тока он будет проходить через него, поэтому необходим резистор мощностью 3 Вт.

Требуемые компоненты:
Источник 12 В, резистор 10 Ом (мощность в ваттах важна, когда ток в цепи превышает несколько миллиампер), стабилитрон 6,2 В (1 Вт/3 Вт/5 Вт), рекомендуется более высокая мощность, некоторые провода или разъемы.

Рабочий:
Это общая схема стабилитрона в качестве регулятора напряжения.

Разработать стабилитрон на 6,2 В от источника постоянного тока на 12 В. Максимальная номинальная мощность …

Для подробного расчета и формул найдите статью «Понижающий преобразователь с 12 В на 6 В» в поле поиска в меню.

Преобразователь 12 В в 9 В с использованием транзистора:

загрузка …..

Как проверить систему зарядки мотоцикла — подробное руководство

Это краткое (но всестороннее) руководство о том, как проверить систему зарядки мотоцикла

Электрические «гремлины» пугают большинство людей, но это не обязательно

Система зарядки для мотоцикла на самом деле довольно проста. Как только вы узнаете, как работает система зарядки мотоцикла и что с ней может пойти не так, диагностировать неисправности будет легко.

А поскольку неисправности не редкость, знание того, как починить систему зарядки, может означать разницу между тем, чтобы проехать 200 км до дома или застрять в глуши.

Это также может означать отказ от покупки подделки или снижение на 500 долларов запрашиваемой цены мотоцикла.

Ну, я. Вот почему я создал этот сайт — как отдушину. Я люблю учиться и делиться тем, что может быть полезно другим.Если вам нравится то, что вы здесь читаете, и вы настолько же одержимы, как и я, вам может быть интересно узнать, когда я публиковал больше. (Чтобы узнать, что вы увидите, смотрите последнюю версию).

Это

Генератор переменного тока (или обмотка статора)
Регулятор/выпрямитель
Аккумулятор
Кабели между ними
Предохранители и выключатели

Когда что-то не так из этих частей, которые вышли из строя. Выяснение того, какой из них потерпел неудачу, является важной частью.

Много раз, когда вы спрашиваете что-то о системе зарядки мотоцикла на форумах, люди говорят «разряженный аккумулятор» и приводят примеры, когда они купили аккумулятор, а он был разряжен в магазине. Я уверен, что это случается, и иногда они могут быть правы. Но не покупайте батарею, если вы не уверены, что это виновник . Лучше, если он мертв, знать, что его убило. Лучше не просто «кидать спагетти в стену».Это пустая трата спагетти.

Простая схема системы зарядки мотоцикла

К счастью, система зарядки почти всех мотоциклов одинакова. Там действительно мало что меняется.

Основное изменение, которое я заметил в современных мотоциклах, заключается в том, что иногда катушка статора не приводится в движение напрямую от двигателя, а вместо этого находится в другом блоке (генераторе переменного тока), приводимом в действие ремнем, как в автомобиле. Совсем недавно я видел это в двигателях BMW R1200*, и здесь я также написал руководство по замене ремня генератора.

Признаки неисправности системы зарядки мотоцикла

Существует ряд основных признаков неисправности системы зарядки мотоцикла. Любой из них может означать, что что-то в вашей системе зарядки сломано.

Мотоцикл не заводится. Этот большой и очевидный. Когда он вращается очень медленно или вы просто слышите щелчок, значит, что-то в системе зарядки мотоцикла неисправно.
Отплевываясь во время вождения. При низком напряжении трудно поддерживать работу мотоцикла.
Фары загораются и тускнеют при оборотах. Этого не должно происходить — ваш мотоцикл должен постоянно включать фары (если только это не действительно древний мотоцикл).
Загорается индикатор батареи. О, так у тебя есть модный мотоцикл последней модели? На самом деле индикаторы аккумулятора довольно распространены — у моего 14-летнего BMW R1200S 2006 года есть один (который загорелся).

Сигнальная лампа аккумулятора на мотоцикле BMW

Есть и другие симптомы, но это основные.

Что может пойти не так с системой зарядки?

По сути, когда ваш мотоцикл не заряжается (или выключается), это означает, что один из вышеперечисленных компонентов вышел из строя!

Неисправности компонента в системе зарядки мотоцикла происходят по-разному, все они довольно распространены:

Регулятор/выпрямитель перегревается и выходит из строя. Рег/рек проживает долгую и трудную жизнь. Все время, пока мотоцикл работает, он потребляет ток от генератора, выравнивая его до нужного напряжения и преобразовывая его в постоянный ток, чтобы ваша батарея могла заряжаться.Что происходит с избыточным током? Он просто превращает его в тепло. Вот почему reg/rec имеет огромный радиатор (он нагревается) и находится в воздушном потоке. Все это через какое-то время надоедает, и примерно через 50 000 км (или около 1000 часов эксплуатации) вполне резонно они умирают.
Батарея стареет. Батарейки имеют срок годности. Как только они стареют или если за ними не ухаживают должным образом, они умирают. Современные аккумуляторы служат дольше.
Аккумулятор поджаривается из-за других компонентов. Если ваш регистратор/регулятор не регулирует напряжение должным образом, он может подавать слишком большое напряжение на аккумуляторную батарею мотоцикла. Аккумуляторы мотоциклов работают при напряжении от 12 до 14,5 В — больше, чем это, создает для них большую нагрузку. Жареный регистр/запись означает, что вы можете увидеть напряжение выше 20 В при высоких оборотах , что является плохой новостью для батареи.
Катушка статора умерла. Или, если у вас есть отдельный генератор, ваш генератор мог сдохнуть или порвался ремень (прошу прощения, BMW!)
Ослабленные провода. Часто люди не понимают, что они не могут просто использовать отвертку, чтобы привинтить провода к клеммам аккумулятора. Вы должны использовать гаечный ключ и придать ему крутящий момент не менее 5 Нм (т.е. затянуть вручную).

Оборудование, необходимое для тестирования системы зарядки мотоцикла

Вам понадобится немного оборудования. Начнем с того, что люди часто стесняются мультиметра.

Мультиметр. Подойдет любой бытовой. Но мне нравится этот качественный (но недорогой) автомобильный мультиметр Fluke.Это комбинация измерителя напряжения, измерителя сопротивления и тестера непрерывности (все, что вам нужно).
Зарядное устройство. Прежде чем проводить тесты, ваш мотоцикл должен быть полностью заряжен. Вы можете использовать Battery Tender (этот 0,75A «Junior» будет заряжать аккумулятор мотоцикла за ночь), а также использовать его для обслуживания вашего аккумулятора.

Кроме того, все, что вам нужно, это обычные инструменты, такие как те, что есть в вашем наборе инструментов. Вам нужно будет добраться до батареи и отключить несколько вещей.Я просто скажу, что вам понадобится

Плоскогубцы с тонкими губками , чтобы открутить несколько зажимов
Шестигранные ключи , чтобы открутить (и снова закрутить) болты и прочее
Рабочие перчатки (дополнительно), потому что мои руки всегда становлюсь грязным, когда я делаю это!

Прежде чем проводить какие-либо испытания системы зарядки вашего мотоцикла… вам нужно использовать то зарядное устройство, которое вы купили на Amazon или eBay. Оставьте на ночь.

Вы должны зарядить аккумулятор перед выполнением любых других тестов, иначе ваши результаты могут быть бессмысленными.

Чтобы зарядить аккумулятор, обычно нужно снять сиденье и обтекатели, если они у вас есть. Иногда приходится снимать бак — молюсь, чтобы это был не ты!

Мысленная заметка: я так благодарен, что у меня есть мотоцикл с обтекателем (чтобы согреться), но это обтекатель бикини, так что я могу получить доступ ко всему.

Обтекатель бикини на моем R1200S, из-за которого я написал эту заметку.

Тест 1: Напряжение аккумуляторной батареи a при выключенном и включенном мотоцикле

Простой автомобильный мультиметр — измеряет только основные параметры.

Если вы используете зарядное устройство, индикатор будет указывать на то, что батарея заряжена (надеюсь).

После того, как аккумулятор заряжен, вы готовы приступить к тестированию системы зарядки мотоцикла! Проверьте напряжение батареи с помощью мультиметра.

Если ваше напряжение 12,4 В или выше — все в порядке.
Если у вас напряжение ниже 12,4В после зарядки — вам нужен новый аккумулятор.

Прежде чем купить новый аккумулятор — если ваш мотоцикл работал нормально и вдруг вам нужен новый аккумулятор… вы должны спросить себя: «Почему мой аккумулятор разрядился?»

Если он просто старый — например, аккумулятор буквально никогда не менялся или ему более 5 лет, — то вам может быть удобно заменить аккумулятор.

Но если его спалил плохой регулятор/выпрямитель, то вы будете просто снова жарить новый, теряя время и деньги. Протестируйте reg/rec — мы сделаем это дальше.

Теперь проведите аналогичный набор тестов — с включенным мотоциклом.

Отключите мультиметр на секунду (чтобы скачки напряжения не разрушили его).

Теперь включите мотоцикл, дайте ему немного прогреться и снова проверьте напряжение на аккумуляторе.

На холостом ходу напряжение должно быть около 12-13В.
При 3000 об/мин напряжение должно быть не более 15В.

Напряжение на холостом ходу меньше 12 В? Значит что-то не дает достаточного тока. У вас может быть короткое замыкание где-то в системе, потребляющей слишком много тока, у вас может быть неисправная катушка генератора / статора, или ваш reg / rec, возможно, полностью вышел из строя.

Напряжение выше 15 В при 3000 об/мин? Если это так, возможно, ваш регулятор/выпрямитель частично сгорел. Вы можете сделать еще несколько тестов на нем (это история для другого дня).Но вы можете либо сдать его, либо сделать точный выстрел, купить один и заменить его. В худшем случае эта запаска понадобится вам позже (в конце концов все они умрут).

Чтобы глубже понять, какая часть системы зарядки вашего мотоцикла не работает, проверьте, работает ли ваш генератор/катушка статора, или работает ли ваша система reg/rec по назначению.

Тест 2: Катушка генератора/статора

Катушка статора снята с моего старого Ducati Monster 900. Я был действительно уверен, что проблема именно в этом, прежде чем я пошел на это!

Вам необходимо выяснить, производит ли ваш генератор/катушка статора достаточную мощность.Обычно вы можете увидеть, так ли это, проверив выходное напряжение.

Катушка статора представляет собой катушку (или ряд катушек), которая расположена вокруг ротора. Ротор — это просто магнит, соединенный с коленчатым валом мотоцикла.

При вращении двигателя мотоцикла, т.е. при его включении (или при нажатии кнопки запуска!) магниты ротора вращаются. Магниты вращаются внутри катушек статора. Изменяющееся магнитное поле, вызванное вращающимися магнитами, индуцирует ток в катушках. Работает противоположно электродвигателю.

Чтобы проверить катушку статора, вам нужно проверить, вырабатывает ли она достаточное напряжение. Если да, то обычно это признак того, что он может нести нагрузку. (Не обязательно, но почти всегда.)

Сначала найдите выход катушки статора. Обычно пробка выходит из всей области.

Не знаете, где находится вывод катушки статора? На двигателях с продольной установкой, таких как V-образные твины, сцепление обычно находится с одной стороны двигателя, а статор — с другой. Вы знаете сторону сцепления, потому что трос сцепления и привод идут к ней.Вы знаете сторону статора, потому что это другая сторона! С этой стороны вы можете найти вилку.

На поперечно расположенных двигателях, таких как мой BMW или многие мотоциклы с рядной четверкой, это не так очевидно. Там проще найти регулятор/выпрямитель (часто под сиденьем) и проверить там напряжение.

После того, как вы нашли вывод катушки статора, выполните следующие проверки:

Проверка катушки генератора/статора при выключенном двигателе:

Проверьте сопротивление между каждым из контактов (если их всего два, то сопротивление между ними).Используйте свой мультиметр на шкале низкого сопротивления. Сопротивление должно быть низким (примерно 0,2-0,5 Ом). Если это разомкнутая цепь: эта катушка разомкнулась. Если это короткое замыкание: плохие новости, обе катушки замкнуты на землю.
Проверьте сопротивление между контактами и массой (корпус или отрицательный полюс аккумулятора). Это должна быть разомкнутая цепь. Если это не так, то это неисправность.

Если вы все еще не обнаружили никаких проблем, вы можете провести некоторые тесты при включенном двигателе.Вы зарядили аккумулятор, поэтому он должен запуститься.

Проверка катушки генератора/статора при включенном двигателе:

Переведите мультиметр в режим переменного тока.

Теперь вы можете проверить напряжение между клеммами катушки статора при 3000 об/мин. В зависимости от вашего мотоцикла, вы должны получить показания от 20 до 50 вольт.

Какое напряжение вы получите не важно (если только оно не меньше 15 — при 3000 об/мин вам точно должно хватать напряжения для зарядки аккумулятора, т.е.е. больше 15). Более важно то, что а) есть показания напряжения на всех клеммах и б) они все очень похожи на (если у вас многофазный генератор).

Некоторые старые генераторы переменного тока являются двухфазными и имеют только два выходных провода. С ними это единственное напряжение, которое вы измеряете.

Большинство современных генераторов переменного тока имеют три фазы и три выходных провода. Таким образом, вы должны измерить A-B, B-C и A-C. В этом случае ваши напряжения должны быть одинаковыми.

Тест 3: Регулятор/Выпрямитель

Два блока регулятор/выпрямитель от двух мотоциклов

Окончательный тест вашего регулятора/выпрямителя.

Они часто выходят из строя на старых мотоциклах, потому что живут очень тяжело. Для миллионов оборотов двигателя им приходится получать большое напряжение, преобразовывать его в постоянное, затем обрезать лишнее, сливая его в тепло.

Это то, что делают регуляторы/выпрямители (на самом деле это две вещи, но они обычно в одном блоке, потому что их легко собрать таким образом — они сделаны из сильноточных диодов).

Выпрямитель преобразует переменное напряжение в постоянное . Это то же самое, что и в любом адаптере питания в вашем доме, например, в зарядном устройстве для телефона. Напряжение переменного тока, выходящее из настенной розетки, необходимо преобразовать в постоянное для зарядки ваших устройств. Переменный ток можно использовать только для вещей, которые просто обеспечивают тепло или свет (где направление тока не имеет значения), таких как духовки, тостеры, чайники и лампы.

Цепь двухполупериодного выпрямителя. Независимо от того, идет ли переменное напряжение вверх или вниз, оно выдает положительное напряжение.

Регулятор снижает напряжение с высоких уровней до уровней, при которых он не поджарит вашу батарею. Генератор вырабатывает огромное напряжение — тем выше, чем выше скорость вращения двигателя. Регулятор отсекает лишнее и дает вашей батарее только то, что ей нужно. Иногда это обрезает более 70% доступного напряжения!

Самое печальное в этом то, что просто отбрасывает эту избыточную энергию в виде тепла . Вот почему регуляторы жарят. Они переполняются.

Когда регулятор подгорает, вы получаете либо а) отсутствие напряжения (разряженный аккумулятор), либо б) чрезмерное напряжение (сгоревший аккумулятор, что также означает разряженный аккумулятор).

Поэтому если у вас села батарейка и вы меняете ее не проверив reg/rec, то можете просто снова сжечь батарейку.

Для проверки стабилизатора/выпрямителя: Ну, если вы понимаете, как работают диоды, вы можете установить мультиметр в «диодный» режим, чтобы проверить полярность клемм вашего модуля регистрации/записи. Конфигурация диодов и ориентация моста зависят от вашего конкретного мотоцикла, поэтому вам необходимо свериться со схемой подключения вашего мотоцикла.

Руководство по эксплуатации мотоцикла Ducati Monster 900 2000-01 гг., т.е. – секция регулятора/выпрямителя

Если это была тарабарщина, то вот хороший алгоритм тестирования: Если ваша катушка статора выдавала правильные напряжения в приведенных выше тестах, но напряжения на вашей батарее кажется отключенным (например, при увеличении оборотов оно превышает 15 В), значит, ваш модуль регистрации/записи не работает .

Если ваш модуль регистрации/записи неисправен, вы можете купить такую же деталь — или, если вы играете, вы можете купить аналогичную деталь от любого другого мотоцикла, обрезать провода и соединить их.
