Силовой трансформатор – это электротехническое оборудование. Он изменяет напряжение переменного электрического тока. Если на входе в трансформатор ток имеет более высокое напряжение, чем на выходе – то перед вами силовой понижающий трансформатор. Если из устройства выходит ток с более высоким напряжением, чем на входе – то трансформатор повышающий. Частота тока на входе и на выходе не меняется.

Работа трансформатора основана на электромагнитной индукции. Суть явления индукции: если через замкнутый контур пропускать магнитный поток, то в контуре возникнет электрический ток. Электромагнитную индукцию в 1831 году открыл знаменитый английский ученый Майкл Фарадей.

Устройство силового трансформатора сухого и масляного

Любой трансформатор состоит их магнитопровода, обмоток, системы охлаждения, регулирующих и контролирующих устройств.

Обмотки намотаны на сердечник из специальной электротехнической стали.

Сердечники бывают стержневые, броневые и тороидальные. В трансформаторах стержневого типа обмотка наматывается на весь сердечник. Поэтому вы видите только верхнюю и нижнюю части электромагнитного стержня. Если сердечник броневой – то обмотка почти полностью скрыта внутри сердечника. Тороидальный сердечник – это тот же стержень, но замкнутый в кольцо. Отец трансформатора Фарадей именно с помощью тороидальной катушки открыл электромагнитную индукцию.

Без системы охлаждения силовой трансформатор работать не может. Потому что под нагрузкой нагревается рабочая часть устройства – сердечник и обмотка на нем. Охлаждается трансформатор воздухом или маслом. Соответственно по способу охлаждения выделяют типы силовых трансформаторов: сухие и масляные.

Регулирует работу устройства специалист. Для этого на силовом трансформаторе производитель устанавливает реле и различные переключатели. Некоторые модели трансформаторов можно регулировать под нагрузкой, другие – только в выключенном состоянии.

Контролирует работу трансформатора инженер-электрик. Он следит за показателями датчиков температуры и давления внутри трансформатора.

Конструкция сухого силового трансформатора

Магнитопровод и обмотки есть во всех трансформаторах. Главное отличие между сухими и масляными трансформаторами в системе охлаждения.

• В сухом трансформаторе нагретый воздух от магнитопровода и катушек движется естественным путем или его «гоняют» специальные вентиляторы.
• В защитном кожухе сухого трансформатора делают специальные отверстия для лучшей вентиляции. Потому что воздушное охлаждение менее эффективно, чем масляное. Иногда ТС выпускаются в незащищенном исполнении.
• К изоляции в сухих трансформаторах предъявляются повышенные меры пожарной безопасности. Потому что основная изолирующая среда для устройства – это воздух. А изолирующие свойства у воздуха хуже, чем у масла.

В сухих трансформаторах нет жидкостей. Поэтому обслуживать оборудование не так хлопотно. Кроме того, отсутствие масла в системе охлаждения позволяет устанавливать трансформатор рядом с потребителями электрической энергии.

Устройство трансформатора силового масляного

Рабочая часть масляного силового трансформатора состоит из сердечника и обмоток. А охлаждается трансформатор маслом. Его заливают в специальный бак с крышкой. Сверху на крышке расположены датчики давления и температуры масла, входы и выходы обмоток ВН и НН, регуляторы и переключатели.

Трансформаторы отличаются по конструкции масляного бака. Есть герметичные масляные силовые трансформаторы ТМГ. В них устанавливают бак с гофрированными стенками. Масло заливается в бак в вакууме. Оно не соприкасается с окружающей средой. Масляный силовой трансформатор обычной конструкции имеет на крышке расширитель и газовое реле. При сильном нагреве дополнительный объем масла поступает в расширитель.

Масляная система в состоянии охладить мощный трансформатор. Но масло – это горючая жидкость. Поэтому «начинка» масляного трансформатора спрятана в прочный корпус.

Силовые трансформаторы – это габаритные устройства. Для удобного ремонта и установки их комплектуют дополнительными устройствами. Например, колесиками или дополнительными датчиками.

Силовые трансформаторы 10(6)/0,4 кв области применения разных схем соединения обмоток

Отсутствие у изготовителей и заказчиков определенного представления принципиальных отличий свойств силовых трансформаторов с малой мощностью и разными схемами соединения обмоток ведет к их неправильному использованию. При этом некорректный выбор схемы соединения обмоток ухудшает технические показатели электрических установок и понижает качество электроэнергии, а также приводит к возникновению серьезных аварий.

Это отмечают проектировщики из Нижнего Новгорода Алевтина Ивановна Федоровская и Владимир Семенович Фишман. Они в своем материале делают акцент на разнице в реакции трансформаторов на несимметричные токи, которые
содержат составляющую нулевой последовательности.

Схемы соединения обмоток и свойства трансформаторов

В соответствии с ГОСТ 11677-85 [1] силовые трансформаторы 10(6)/0,4 кВ мощностью от 25 до 250 кВА могут изготавливать с такими схемами соединения обмоток:

• «звезда/звезда» – Y/Yн;
• «треугольник–звезда» – D/Yн;
• «звезда–зигзаг» – Y/Zн.

Ключевое отличие технических характеристик трансформаторов с разными схемами соединений обмоток — различная реакция на несимметричные токи, которые содержат составляющую нулевой последовательности. В основном это однофазные сквозные короткие замыкания и рабочие режимы с неравномерной загрузкой фаз.

Известно, что силовые трансформаторы 6(10)/0,4 кВ имеют трехстержневой стальной сердечник, с расположенными там первичной и вторичной обмотки фазы А, В и С. Магнитные потоки трех фаз в симметричных режимах циркулируют в сердечнике трансформатора и не выходят за его пределы.

Что происходит во время нарушения симметрии с
преимуществом нагрузки одной
фазы на стороне 0,4 кВ? Подобные режимы работы исследуются с применением теории симметричных составляющих
[2]. По ней каждый несимметричный режим работы трехфазной сети представлен как геометрическая сумма 3 симметричных составляющих тока и напряжения: составляющие прямой, нулевой и обратной последовательностей.

Максимальная однофазная несимметрия достигается в режиме однофазного короткого замыкания на стороне 0,4 кВ трансформатора со схемой соединения обмоток D/Yн.

Картина токов симметричных составляющих в обмотках в таком режиме показана на рис. 1. В неповрежденных фазах на стороне 0,4 кВ геометрическая сумма трех симметричных составляющих тока приравнена нулю (не учитываем рабочую нагрузку фаз). В поврежденной фазе она достигает максимума и равняется току ОКЗ. Определяется она по формуле:

где U_л – линейное напряжение;

R₁, R₀, X₁, Х₀ – соответственно активные и реактивные сопротивления прямой и нулевой последовательности.

Сопротивления прямой последовательности

Сопротивления прямой последовательности R₁ и X₁ трансформаторов с разными схемами соединения обмоток определяются теми же формулами и имеют несущественные различия:

В каталогах видно, что известные величины в этих формулах Р_кз и U_к почти не зависят от схем соединения обмоток трансформатора, а значит, не влияют на сопротивление прямой последовательности. Сопротивления же нулевой последовательности трансформаторов с различными схемами соединения обмоток имеют принципиальные отличия.

Сопротивления нулевой последовательностивекторов токов и магнитных потоков в трансформаторе со схемой соединения обмоток D/Yн (рис. 2).

В таких трансформаторах токи прямой, обратной и нулевой последовательностей текут и в первичной, и во вторичной обмотках. В то время как токи нулевой последовательности в первичной обмотке замыкаются внутри нее, не выходя при этом в сеть. Намагничивающие силы или ампер-витки, которые создают токи нулевой последовательности первичных и вторичных обмоток, имеют встречное направление и практически полностью компенсируют друг друга, обуславливая тем самым небольшую величину реактивных сопротивлений трансформатора. А сопротивления прямой и нулевой последовательностей приблизительно равны: R₁ = R₀; Х₁ = Х₀.

В трансформаторах со схемой соединения обмоток Y/Zн в аналогичном режиме ОКЗ токи нулевой последовательности протекают лишь по вторичной обмотке трансформатора, однако магнитного потока нулевой последовательности они не создают, что объясняется особенностью схемы Zн – «зигзаг».

Эта особенность состоит в том, что на каждом стержне трансформатора расположено по одной вторичной полуобмотке двух разных фаз (рис. 3). В режиме ОКЗ намагничивающие силы, создаваемые токами нулевой последовательности в этих полуобмотках, направлены встречно и друг друга взаимно компенсируют. При этом токи нулевой последовательности в первичной обмотке отсутствуют. В таких трансформаторах сопротивления нулевой последовательности оказываются меньше сопротивлений прямой последовательности: R₀ < R₁; Х₀ < Х₁.

Рис. 1. Токи симметричных составляющих в обмотках трансформатора в режиме однофазного короткого замыкания

I_A21, I_A22, I_A20, I_B21, I_B22, I_B20, I_C21, I_C22, I_C20 – токи фаз А, В, С прямой, обратной и нулевой последовательностей вторичной обмотки;

I_A11, I_A12, I_A10, I_B11, I_B12, I_B10, I_C11, I_C12, I_C10 – токи фаз А, В, С прямой, обратной и нулевой последовательностей первичной обмотки.

Рис. 2. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток D/Yн

Рис. 3. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Zн

Из формулы (1) следует, что это обеспечивает большую величину тока ОКЗ у трансформаторов со схемами Y/Zн по сравнению с трансформаторами со схемами D/Yн.

Альтернативой трансформаторам со схемой Y/Z являются трансформаторы ТМГсу со схемой Y/Yn-0 со специальной встроенной симметрирующей обмоткой (СУ). Устройство было разработано кафедрой электроснабжения сельского хозяйства БАТУ, УП МЭТЗ им. В.И. Козлова и Минскэнерго, и теперь является неотъемлемой частью трансформатора со схемой У/Ун.

Симметрирующее устройство представляет собой отдельную обмотку, уложенную в виде бандажа поверх обмоток высшего напряжения трансформатора со схемой соединения обмоток У/Ун. Обмотка симметрирующего устройства рассчитана на длительное по ней протекание номинального тока трансформатора, т.е. на полную номинальную однофазную нагрузку.

Обмотка симметрирующего устройства включена в рассечку нулевого провода трансформатора из расчета того, что при несимметричной нагрузке и появлении тока в нулевом проводе трансформатора, а также связанного с ним потока нулевой последовательности, поток, создаваемый симметрирующим устройством равный по величине и направленный в противоположном направлении, компенсирует действие потока нулевой последовательности, предотвращая этим самым перекос фазных напряжений.

Схема подсоединения обмотки симметрирующего устройства (СУ) к обмоткам НН:

Трансформаторы с СУ улучшают работу защиты, повышают безопасность электрической сети. В них резко снижено разрушающее воздействие на обмотки токов при однофазных коротких замыканиях.

СУ значительно улучшает синусоидальность напряжения при наличии в сети нелинейных нагрузок, что крайне важно при питании многих чувствительных приборов, например, эвм, автоматики, телевизоров.

Трансформаторы ТМГ с симметрирующим устройством ТМГсу.

Теперь обратимся к трансформаторам со схемой соединения обмоток Y/Yн. Как известно, в обмотках, соединенных в звезду без выведенной нулевой точки, токи нулевой последовательности протекать не могут. Поэтому в режиме ОКЗ токи этой последовательности протекают только во вторичной обмотке трансформатора.

Совпадающие по фазе магнитные потоки нулевой последовательности, создаваемые токами вторичной обмотки, выходят за пределы магнитного сердечника и замыкаются через металлический кожух трансформатора (рис. 4). Это определяет значительно большую величину сопротивлений нулевой последовательности таких трансформаторов: R₀ >> R₁; X₀ >> X₁.

Рис. 4. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Yн

Следует отметить, что в отличие от сопротивлений прямой последовательности трансформаторов, которые можно рассчитать, сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн расчету не поддаются. Их можно определить только экспериментально. Величина этих сопротивлений во многом зависит от конструкции кожуха трансформатора, от величины зазоров между сердечником и кожухом и т.п.

Схема замера сопротивлений нулевой последовательности приведена в ГОСТ 3484.1-88 [3]. К сожалению, в этом документе указано, что такие замеры предприятия-производители проводят по просьбе заказчиков. Вероятно, в последние годы таких просьб от заказчиков не поступает, а изготовители эти замеры самостоятельно не производят, считая, что в них нет необходимости. В результате проектировщики при выполнении расчетов пользуются старыми справочными данными. Однако использовать устаревшую информацию надо чрезвычайно осторожно, ведь конструкции современных силовых трансформаторов, в частности кожухов, а также материалы, из которых они изготовлены, существенно изменились.

Кроме того, имеющиеся на сегодня данные по сопротивлениям нулевой последовательности трансформаторов крайне скудны и противоречивы. Так, согласно замерам УП МЭТЗ им. В.И. Козлова, выполненным много лет назад, реактивные сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн превышают сопротивления прямой последовательности в среднем в 10 раз. В то же время в ГОСТ 3484.1-88 имеется фраза о том, что эти сопротивления могут отличаться на два порядка. И этим сегодня противоречия не исчерпываются[4].

Почему необходимо знать реальные значения сопротивлений?

Реальные значения сопротивлений нулевой последовательности знать необходимо, поскольку они определяют величину тока ОКЗ. Чем больше эти сопротивления, тем меньше ток ОКЗ, соответственно труднее осуществить защиту трансформатора.

В нормальных режимах работы большие сопротивления нулевой последовательности при неравномерной загрузке фаз трансформатора на стороне 0,4 кВ приводят к ухудшению качества электроэнергии у потребителя.

Так, если принять R₁ = R₀, X₁ = X₀, что характерно для трансформаторов со схемами соединения обмоток D/Yн, то получим:

Таким образом, при этих условиях ток ОКЗ на выводах 0,4 кВ трансформатора будет равен току трехфазного КЗ.
Однако, если R₀>>R₁ и X₀>>X₁, что характерно для трансформаторов со схемами соединения обмоток Y/Yн, то величина тока ОКЗ оказывается значительно меньше тока трехфазного КЗ, то есть I_{окз3фкз}. Какие при этом могут возникнуть трудности с защитой, особенно если она выполнена со стороны обмотки ВН предохранителями 6(10) кВ, можно показать на конкретном примере.
На рис. 5 изображена схема подключения трансформатора 100 кВА, 6/0,4 кВ питания собственных нужд (ТСН) ПС 110/35/6 кВ. На ПС с переменным оперативным током такие трансформаторы устанавливаются на ОРУ и подключаются к воздушному вводу, идущему от силового трансформатора к вводной ячейке ЗРУ-6(10) кВ. Защита трансформатора, включая кабель 0,4 кВ до щита 0,4 кВ, выполняется предохранителями 6 кВ. Токи КЗ в конце защищаемой предохранителями зоны – при вводе на щит 0,4 кВ приведены в табл. 1. Как из нее видно, минимальное значение тока КЗ через предохранители 6 кВ имеет место при однофазном замыкании на стороне 0,4 кВ.

Таблица 1. Токи короткого замыкания в конце защищаемой предохранителями зоны за трансформатором 100 кВА, 6/0,4 кВ, D/Yн при вводе на щит 0,4 кВ

Рис. 5. Схема подключения трансформатора 100 кВА, 6/0,4 кВ для питания собственных нужд ПС 110/35/6 кВ

Согласно существующим рекомендациям по условиям отстройки от броска тока намагничивания трансформатора мощностью 100 кВА номинальный ток предохранителей принимается равным I_{н. пр} = (2 ÷ 3) I_н.тр. В данном случае I_н.пр 2 ·10 А 20. Принимаем I_н.пр = 20 А.

Минимальный отключаемый ток предохранителем типа ПКТ-6 кВ, 20 А согласно каталожным данным составляет I_{мин.откл.пр} = 240 А, что значительно больше токов КЗ, приведенных в табл. 1.

Таким образом, защита предохранителями типа ПКТ 6 кВ оказывается нечувствительной. Более того, при протекании тока КЗ ниже минимально отключаемого, предохранитель не только не защищает оборудование, но и разрушается сам, вызывая аварию.

В качестве защитного аппарата можно рассмотреть возможность использования предохранителей зарубежных фирм, например марки Merlin Gerin. Номинальный ток предохранителя специалисты компании рекомендуют выбирать из условия I_{пр. 0,1с} 12 I_ном.тр.Пользуясь времятоковой зависимостью, приведенной в [5], определяем, что этому условию удовлетворяет предохранитель Fusarc c номинальным током 20 А, минимальный ток отключения которого равен 55 А. Казалось бы, этот предохранитель надежно защищает электрооборудование, т.к. минимально отключаемый им ток меньше минимального тока КЗ: 62 А 55 А. Однако время отключения данным предохранителем тока КЗ, равного 62 А, составляет 7 с. При таком длительном времени необходимо учитывать эффект спада тока, вызванный увеличением активного сопротивления кабеля вследствие его нагрева [6]. В результате спада тока его значение приближается к минимальному току отключения предохранителя –55 А, что делает защиту ненадежной.

Улучшить надежность защиты можно путем применения силового трансформатора 6/0,4 кВ со схемой соединения обмоток Y/Zн. В этом случае минимальный ток короткого замыкания через предохранители увеличивается до 80 А, а время его отключения предохранителем сокращается до 0,6 с и защита становится достаточно надежной.

Если же в рассмотренном примере будет применен трансформатор со схемой соединения обмоток Y/Yн, то минимальный ток КЗ через предохранители составит лишь 22 А. Очевидно, что защитить электрооборудование предохранителями 6 кВ при таком токе невозможно. Недостатки трансформаторов со схемой соединения обмоток Y/Yн проявляются и в нормальных режимах работы при неравномерной загрузке фаз. Потери напряжения в более загруженной фазе могут резко возрасти по сравнению с менее за-груженными фазами, особенно при большой загрузке трансформатора и низком cos j нагрузки.

Однако означает ли всё вышесказанное, что трансформаторы со схемой соединения обмоток Y/Yн не должны изготавливаться вообще? Представляется, что это не так. Не всегда большая величина сопротивления нулевой последовательности трансформатора является недостатком. Например, при применении трансформаторов более 1000 кВА может возникнуть проблема устойчивости однофазной коммутационной аппаратуры 0,4 кВ к току ОКЗ. В этом случае большая величина сопротивления нулевой последовательности трансформатора со схемой Y/Yн поможет решить эту проблему.

Что же касается защиты таких трансформаторов, то она решается с помощью релейной защиты и выключателя 6(10) кВ, а с низкой стороны – с помощью вводного автомата.

Выводы

Для трансформаторов малой мощности (от 25 до 250 кВА), защищаемых предохранителями со стороны ВН, безусловное преимущество имеет схема соединения обмоток Y/Zн. Несколько меньший эффект дает схема D/Yн. Схему Y/Yн для таких трансформаторов применять не следует.

Схема соединения обмоток трансформаторов Y/Yн может применяться в сравнительно редких случаях для более мощных трансформаторов при необходимости ограничения тока однофазного КЗ с целью повышения устойчивости коммутационной аппаратуры.

Предприятиям-изготовителям силовых трансформаторов следует в обязательном порядке производить замеры их сопротивлений нулевой последовательности.

ЛИТЕРАТУРА

1. ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия.

2. Ульянов С.А. Короткие замыкания в электрических системах. – М.: Госэнергоиздат, 1952. – 280 с.

3. ГОСТ 3484.1-88 (СТ СЭВ 1070-78). Трансформаторы силовые. Методы электромагнитных испытаний

4. Справочник по проектированию электроснабжения, линий электропередачи и сетей / Под ред. Большама Я.М., Круповича В.И., Самовера М.Л. и др. – М.: Энергия, 1975. – 696 с.

5. Каталог на предохранители Fusarc Merlin Gerin (стандарт DIN).

6. ГОСТ 28249-93. Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ.

_________________________________________________________________________________

Компания ООО Энетра Текнолоджиз на правах дилера ОАО МЭТЗ им. В. И. Козлова осуществляет продажу трансформаторов средней мощности. В нашем каталоге вы найдете сухие трансформаторы ТС, ТСЗ и ТСГЛ, масляные трансформаторы ТМ и ТМГ, а также специализированные трансформаторы различного назначения. Мы рады доставить выбранные вами трансформаторы по всей Сибири и СФО. Доставка трансформаторов осуществляется нами не только по СФО, но и по Дальнему Востоку.

Что такое силовой трансформатор и их виды.

Силовые трансформаторы незаменимы в электротехнике. Они изменяют величину переменного электрического напряжения, способствуют снижению потерь электрической энергии, доставляемой потребителя от источника. Cиловые трансформаторы в широком ассортименте предлагает компания «ЭНЕРГОПРОМАЛЬЯНС».

Что это такое и суть работы

По сути, силовой трансформатор представляет собой электромагнитный аппарат, в основе которого лежит принцип трансформации, то есть преобразования напряжения.

Назначение силового трансформатора состоит в преобразовании колебаний переменного напряжения. При этом их частота остается неизменной. В основе генератора энергии лежит принцип электромагнитной индукции.

Силовой трансформатор передает и распределяет электроэнергию, поступающую от генератора.

Между генератором, вырабатывающим электрическую энергию, и потребителем может быть несколько силовых трансформаторов. Первый из них подает электричество на линию электропередачи, предварительно повышая напряжение до определенного уровня.

Сохранность электричества, особенно при её передаче на дальние расстояния, зависит от уровня напряжения: чем оно выше, тем меньше потерь. Следующий силовой трансформатор располагается на районной подстанции, на выходе линии.

Он передает электроэнергию по подземной кабельной линии на трансформатор, откуда она поступает конечному потребителю.

Виды силовых трансформаторов

Электротехническое оборудование в виде силового трансформатора имеет свою классификацию, которая определяется несколькими критериями: напряжением, мощностью, местом установки, количеством фаз, обмоток, типом охлаждения.

В зависимости от мощности силовые трансформаторы разделяются на шесть групп. При этом минимальная мощность первой группы составляет не больше 100 кВА, а максимальная шестой группы – 100000 кВА.

По другим характеристикам они подразделяются на такие виды:

• Однофазные или трехфазные. Последний вид трансформатора наиболее распространен, его используют на электрических подстанциях;
• Внешние и внутренние в зависимости от места установки;
• По назначению: понижающими и повышающими уровень напряжения;
• По числу обмоток различают двухобмоточные или трехобмоточные трансформаторы;
• Силовые масляные трансформаторы и сухие электрические установки с воздушным охлаждением – вид определяется по способу охлаждения.

Независимо от вида, размеров, различных технических характеристик их работа основывается на явлении электромагнитной индукции.

Твитнуть

Силовые трансформаторы

Общий вид и расположение внутренних деталей трехфазных двухобмоточных масляных трансформаторов мощностью 50 и 320 ква. Эти трансформаторы одинаковы по устройству и принципу действия и несколько различаются только по размерам и расположению отдельных деталей.

Трансформатор состоит из следующих частей: стального бака, крышки и магнитопровода с обмотками.

Баки современных трансформаторов имеют чаще всего овальную форму.

В стенки бака вварены циркуляционные трубы, улучшающие охлаждение масла.

Внутри бака находится выемная часть, состоящая из магнитопровода и обмоток. Магнитопровод представляет собой конструкцию прямоугольной формы, собранную из листов электротехнической стали толщиной 0,35 мм. Листы стали магнито провода покрыты изолирующей лаковой пленкой, а у трансформаторов старых конструкций — тонкой папиросной бумагой для уменьшения вихревых токов. Магнитопровод имеет три стержня, соединенных верхним и нижним ярмами. По обеим сторонам ярем расположены ярмовые балки, которые с помощью нескольких горизонтальных прессующих шпилек (изолированных от стали ярма картонными гильзами и шайбами) стягивают (прессуют) ярма с двух сторон. Ярма магнитопровода служат для образования замкнутого магнитного контура и в то же время обеспечивают жесткость конструкций; на стержнях размещают обмотки.

Рис. 1. Трехфазный двухобмоточный трансформатор мощностью 320 ква
1 — рукоятка переключателя отводов обмотки ВН. 2 — ввод ВН, 3 — ввод НН, 4 — маслоуказатель, 5 — расширитель (консерватор), 6 — пробка с фильтром, 7 — радиатор, 8 — бак трансформатора, 9 — стержень магнитопровода, 10 — обмотка ВН, 11 — обмотка НН, 12 — катки

Обмотки трансформаторов выполняют из медных (ПБ и ПББО) и алюминиевых (ПБА и ПББОА) проводов в виде цилиндрических катушек (рис. 2). На стержнях магнитопровода обмотки располагают концентрически: непосредственно на стержень надевают катушку низшего напряжения (НН), а на нее — катушку высшего напряжения (ВН). Катушки изолированы друг от друга и от магнитопровода с помощью изолирующих цилиндров, изготовленных из листов электротехнического картона (прессшпана). Связь между катушками ВН и НН электромагнитная.

Из катушек выведены провода, которые называются выводами и служат для соединения катушек обмотки одного напряжения друг с другом согласно принятой схеме. Эти выводы называют основными или линейными.

Обмотки соединяют в звезду (Y) или треугольник (Л). Схемы соединения обмоток трехфазного силового трансформатора обозначают дробью: в числителе указывают соедигение обмотки ВН, а в знаменателе — обмотки НН. Если обмотки силового трансформатора соединены в звезду с выведенной нейтральной точкой (нейтралью), к значку звезды добавляют, индекс «О», например Y0.

Рис. 2. Конструкции обмоток силовых трансформаторов:
а — однослойная цилиндрическая, б — двухслойная цилиндрическая, в — многослойная цилиндрическая, г. — непрерывная; 1 — выравнивающие кольца, 2 — коробочка из электрокартона для усиления изоляции крайних витков, 3 — охлаждающий канал, образованный планками между наружным и внутренним слоями обмотки, 4 — планка из бука, 5 — ответвления для регулирования напряжения, 6 — прокладки из электрокартона, образующие горизонтальные каналы, 7 — опорное изоляционное кольцо, 8 — бумажно-бакелитовый цилиндр

Трехфазные трансформаторы различают по группе соединений. Группа соединений — это обозначение углового смещения вектора ВН относительно вектора НН, сопоставленного условно с положением стрелок на циферблате часов. Так, например, трансформатор, обмотки ВН и НН которого соединены в звезду с выведенной нейтралью на стороне НН, будет иметь обозначение Y/Y0- 12 (векторы ВН и НН совпадают по фазе).

Катушки обмотки ВН имеют отводы, при помощи которых можно в небольших пределах изменять коэффициент трансформации. Эти отводы присоединены к контактным стержням переключателя и называются регулировочными.

Переключатель позволяет регулировать напряжение трансформатора в пределах ±5%. В трансформаторах мощностью до 100 ква применяют переключатели ТПСУ-9-120/6, ТПСУ-9-120/10, ТПСУ-9-120/11 и др., которые позволяют регулировать напряжение вручную после снятия с трансформатора нагрузки. Переключатель ТПСУ устанавливают на магнито-проводе или под крышкой трансформатора, а рукоятку управления им размещают на крышке. В настоящее время Ереванским трансформаторным заводом выпускаются силовые трансформаторы с переключателями дистанционного управления, позволяющими регулировать напряжение трансформаторов мощностью 60 и 100 ква под нагрузкой.

На крышке трансформатора имеется термометр для контроля температуры масла. У трансформ-аторов мощностью от 30 ква и выше при напряжении на стороне высшего напряжения 10 кв на крышке установлен расширитель, соединенный с баком при помощи патрубка и служащий для компенсации изменяющегося объема масла в баке: при нагреве масло частично переходит из бака в расширитель, а при охлаждении возвращается из расширителя в бак.

Уровень масла в трансформаторе контролируют по масло-указателю, который устанавливают на расширителе, а при отсутствии расширителя — на стенке бака.

Крышка соединяется с баком при помощи болтов. Между крышкой и баком в целях герметизации бака устанавливают прокладку из пробки или маслостойкой резины.

В работающем трансформаторе при резком возрастании напряжения в питающей линии и ухудшении изоляции между обмотками ВН и НН может произойти пробой изоляции и вследствие этого переход высшего напряжения в обмотку низшего напряжения, а значит, и в присоединенную к ней сеть.

Если нулевая точка стороны НН трансформатора не заземлена, то защита обслуживающего персонала и низковольтных приборов от высокого потенциала при переходе напряжения осуществляется с помощью пробивного предохранителя.

Пробивной предохранитель представляет собой два контакта, между которыми установлена дистанционная пластинка из слюды. Один из контактов укреплен в фарфоровом корпусе и соединяется с обмоткой НН, а другой — в фарфоровой головке, ввертываемой в корпус, и соединяется с заземленным баком трансформатора.

Пластинка из слюды толщиной 0,25 мм имеет четыре круглых отверстия, расположенных, на одинаковом расстоянии друг от друга, благодаря которым создается необходимый воздушный зазор (разрыв) между заземленным контактом и контактом, соединенным с обмоткой НН. При появлении в обмотке НН высокого потенциала воздушные промежутки, созданные отверстиями в слюдяной пластинке, пробиваются и обмотка НН заземляется, в результате чего устраняется опасность поражения персонала и повреждения приборов высоким напряжением. После каждого пробоя контактные части предохранителя зачищают, а слюдяную пластинку заменяют новой.

Рис. 3. Пробивной предохранитель силового трансформатора:
1 — фарфоровая головка, 2 — слюдяная пластинка с отверстиями, 3 — центральный контакт, 4 — фарфоровый корпус

В практике эксплуатации передвижных станций нередко возникает необходимость в параллельной работе двух и более силовых трансформаторов.

Для включения на параллельную работу нескольких силовых трансформаторов необходимо соблюдать следующие условия:
1. Равенство номинальных напряжений трансформаторов. Различие в коэффициентах трансформации параллельно включаемых трансформаторов не должно быть более 0,5% их среднего значения.
2. Равенство напряжений короткого замыкания* трансформаторов, предназначенных для параллельной работы. Это требование объясняется тем, что при параллельной работе трансформаторов нагрузка между ними будет делиться пропорционально их номинальным мощностям. При неравенстве напряжений короткого замыкания двух трансформаторов один из них будет перегружаться, а другой недогружаться. Различие в напряжениях короткого замыкания допускается не более ±10% их среднего значения.
3. Одинаковые группы соединений трансформаторов. Несоблюдение этого требования делает невозможным параллельную работу трансформаторов. Например, если один трансформатор имеет группу соединения 12, а другой — 11, то они не могут быть включены на параллельную работу, так как при совпадении по фазе первичных напряжений вторичные напряжения не совпадут.

—

Силовые трехфазные трансформаторы состоят из магнитопровода, обмоток, размещенных на магнитопроводе и составляющих вместе с ним так называемую выемную часть, переключателя числа витков обмотки высшего напряжения, бака, трансформаторного масла, в которое погружена выемная часть, крышки, закрывающей кожух бака, вводов (проходных изоляторов) и расширителя, устанавливаемого над крышкой трансформатора.

Магнитопровод трансформатора состоит из стержней, верхнего и нижнего ярма. Их набирают из тонких покрытых лаком листов электротехнической стали и стягивают изолированными стальными шпильками. Такая конструкция магнитопровода уменьшает потери на нагрев от перемагничивания (гистерезиса) и от вихревых токов. Для безопасности обслуживания магнитопровод соединяют стальной полосой с заземленным баком трансформатора.

Рис. 1. Силовой трансформатор ТМ-250/6:
1 — болт заземления, 2 — бак, 3 — воздухоочиститель, 4 — расширитель, 5 и 6 — проходные изоляторы вводов 6 и 0,4 кВ, 7— термосифонный фильтр, 8 — выемная часть, 9 — радиатор

Поверх стержней магнитопровода накладывают обмотки. Обмотка, включаемая в сеть источника электроэнергии, называется первичной; обмотка, к которой присоединены электроприемники,— вторичной. В трехобмо-точных трансформаторах к ним добавляется третья обмотка—среднего напряжения (СН). Непосредственно на стержнях располагают обмотку низшего напряжения (НН). Обмотку высшего напряжения (ВН) наматывают на бакелитовые цилиндры, которые надевают поверх обмоток низшего напряжения. Обмотки изготовляют из медных или алюминиевых обмоточных проводов. Начала и концы обмоток располагают у верхнего ярма.

Для поддержания номинального напряжения на зажимах вторичной обмотки (при колебаниях напряжения в сети источника электроэнергии) на первичной обмотке устраивают регулировочные ответвления (отводы). Отводы обычно изготовляют из голых (иногда изолированных) медных проводов. Присоединяют их к переключающему устройству, которое устанавливают на выемной части трансформатора. Управляют переключающим устройством приводом, расположенным на крышке бака.

С помощью регулировочных ответвлений изменяют число витков обмотки ВН и соответственно коэффициент трансформации (отношение числа витков обмоток НН и ВН) и тем самым увеличивают или уменьшают вторичное напряжение. Регулировка может производиться как при снятом напряжении, т. е. переключением без возбуждения (ПБВ), так и под нагрузкой (РПН) без снятия напряжения. Применение того или иного вида регулирования зависит от конструкции силового трансформатора и его мощности.

Бак трансформатора обычно имеет овальную форму. Его изготовляют из листовой стали и заполняют трансформаторным маслом. Для увеличения поверхности охлаждения баки снабжают ребрами или радиаторами 9. На мощных трансформаторах применяют принудительную циркуляцию масла с водяным охлаждением или искусственный обдув радиаторов воздухом с помощью вентиляторов. В верхней части бака приваривают крюки для подъема трансформатора. В нижней части бака располагают болт заземления и сливную пробку. В днище бака трансформаторов мощностью свыше 100 кВ-А имеется также пробка для удаления остатков масла.

Масло, заполняющее бак трансформатора, служит для повышения изоляции между токоведущими частями и баком трансформатора, а также для охлаждения обмоток и магнитопровода.

Крышку трансформатора делают из листовой стали и закрепляют на баке с помощью болтов и прокладок из маслостойкой резины или других уплотнителей.

Для обеспечения полного заполнения бака трансформаторным маслом независимо от колебаний температуры трансформатора на крышке бака устанавливают дополнительный бачок — расширитель, соединенный трубопроводом с баком. Температурные колебания уровня масла происходят только в расширителе, не затрагивая масла в баке. Кроме того, расширитель уменьшает поверхность соприкосновения масла с воздухом, а установленный на нем воздухоочиститель очищает воздух от пыли и влаги.

Для очистки масла от продуктов окисления на трансформаторе устанавливают также термосифонный фильтр 7. Он представляет собой емкость, наполненную силикагелем и соединенную с верхней и нижней частями бака трансформатора. При циркуляции масло проходит через фильтр и непрерывно очищается. Фильтр устанавливают на трансформаторах мощностью от 160 кВ-А и выше.

Вводы представляют собой фарфоровые проходные изоляторы, через которые выводы обмоток трансформатора присоединяются к электрическим сетям.

Силовые трансформаторы мощностью 160—630 кВ-А снабжены катками, служащими для передвижения трансформатора на небольшие расстояния (в пределах подстанций или камеры трансформатора).

Трансформаторы мощностью 1000 кВ-А и выше снабжают выхлопными трубами и газовыми реле, предназначенными для защиты трансформаторов от внутренних повреждений, сопровождающихся выделением газов.

Во взрыво- и пожароопасных помещениях применяют сухие трансформаторы (ТС) или трансформаторы с негорючим заполнителем (совтол, пиранол и др.). Обмотки таких трансформаторов выполнены из медного провода и покрыты стеклопряжей, пропитанной глифталевыми лаками, и противосыростной эмалью.

Обозначают трансформаторы буквами в зависимости от конструкции. Первая буква обозначает число фаз: О — однофазный, Т— трехфазный; вторая (одна или две) —вид охлаждения: М — естественное масляное, С — сухое без масла, Д — дутьевое, Ц — принудительное циркуляционное, ДЦ — принудительное циркуляционное с дутьем; третья —число обмоток: Т — трехобмоточный (двухобмоточный — обозначения не имеет). Последующая буква Н указывает на наличие устройства для регулирования напряжения под нагрузкой. Буква Н, помещенная между первой и второй буквами, показывает, что трансформатор заполнен негорючим жидким диэлектриком. Буква А, расположенная вначале, обозначает автотрансформатор, который в отличие от трансформатора имеет только одну обмотку. Кроме того, трансформаторы напряжением 110 кВ и выше имеют дополнительные обозначения: Г — грозоупорное исполнение, В — со встроенными трансформаторами тока на вводах обмотки ВН.

Цифры после буквенного обозначения указывают на мощность трансформатора (кВ-А) и номинальное напряжение обмотки ВН (кВ).

В основные технические данные трансформатора входят также группы соединений обмоток и напряжение короткого замыкания.

Изучаем силовой трансформатор: сухой и масленый

Силовой трансформатор – тема данного материала, в рамках которого мы расскажем о двух видах данной категории энергетического оборудования: сухом и масляном силовом трансформаторе.

Своей компетенцией в данной теме с нами и нашими читателями поделились эксперты – сотрудники одной из профильных российских компаний, поставляющих данную категорию оборудования на местный рынок.

Знакомьтесь, трансформатор

Силовой трансформатор — это специализированное электротехническое устройство, используемое в сетях электроснабжения и имеющее две и более обмотки (собственно, трансформатор). Данное оборудование при помощи электромагнитной индукции преобразует одну величину переменного напряжения и тока в другую величину переменного напряжения и тока соответственно, при этом, не меняя их мощность и частоту.

Кроме того, обращают внимание специалисты, силовым трансформатором называют понижающий трансформатор, который входит в состав вторичных источников электропитания различных устройств и аппаратуры, обеспечивая тем самым их питание от бытовой электрической сети.

По типу конструкции силовые трансформаторы можно классифицировать на:

• Масляные трансформаторы;
• Сухие трансформаторы.

Остановимся на каждом из них более подробно.

Масляный силовой трансформатор

Особенностью конструкции масляного силового трансформатора является полностью герметичная конструкция, заполненная маслом, не нуждающимся в проведении повторных периодических анализов. Такой вариант сборки позволяет использовать трансформатор не только в помещении, но и на открытом воздухе.

Мощность данного вида силовых трансформаторов находится в пределах 2500 кВА с напряжением до 36 кВ.

Сухой силовой трансформатор

Сразу следует отметить, что сухой силовой трансформатор с обмотками, заполненными под вакуумом эпоксидным компаундом – занимает лидирующие позиции на рынке энергетического оборудования. Ключевой особенностью данного вида трансформаторов, по данным специалистов, является герметичность их внутреннего пространства, что позволяет эффективно работать в загрязненной и влажной среде. Кроме того, сухие силовые трансформаторы весьма невосприимчивы к воздействию низких температур.

Комплексная трансформаторная подстанция

Ключевым элементом инфраструктуры энергетического хозяйства является комплексная трансформаторная подстанция, представляющая из себя совокупность различных конструкционных элементов при помощи, которых осуществляется прием, преобразование и распределение электрической энергии между потребителями.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

Электрический силовой трансформатор

: определение и типы трансформаторов

Определение силового трансформатора

Силовой трансформатор — это статическая машина, используемая для преобразования энергии из одной цепи в другую без изменения частоты. Поскольку в нем нет вращающихся или движущихся частей, трансформатор классифицируется как статическое устройство. Трансформатор работает от сети переменного тока. Трансформаторы работают по принципу взаимной индукции.

Использование силовых трансформаторов

Производство электроэнергии низкого напряжения очень рентабельно.Теоретически эта мощность низкого уровня напряжения может быть передана на приемный конец. Эта низковольтная мощность, если она передается, приводит к большему току в линии, что действительно вызывает большие потери в линии.

Но если уровень напряжения мощности увеличивается, ток мощности уменьшается, что приводит к уменьшению омических потерь или потерь I ² R в системе, уменьшению площади поперечного сечения проводника, т.е. снижению капитальных затрат системы, а также улучшает регулирование напряжения в системе.Из-за этого необходимо повышать мощность низкого уровня для эффективной передачи электроэнергии.

Это делается повышающим трансформатором на передающей стороне сети энергосистемы. Поскольку эта высоковольтная мощность не может быть распределена между потребителями напрямую, ее необходимо понизить до желаемого уровня на принимающей стороне с помощью понижающего трансформатора. Таким образом, силовой трансформатор играет жизненно важную роль в передаче энергии.

Двухобмоточные трансформаторы обычно используются там, где соотношение высокого и низкого напряжения больше 2.Экономически выгодно использовать автотрансформатор там, где соотношение между высоким и низким напряжением меньше 2.

Опять же, трехфазный трансформатор с одним блоком более рентабелен, чем блок из трех однофазных трансформаторов в трехфазной системе. Но одиночный трехфазный трансформатор немного сложно транспортировать, и его необходимо полностью вывести из строя, если одна из фазных обмоток выходит из строя.

Типы трансформаторов

Трансформаторы можно классифицировать по-разному, в зависимости от их назначения, использования, конструкции и т. Д.Обратите внимание, что иногда эти классификации пересекаются — например, трансформатор может быть одновременно трехфазным и повышающим трансформатором. Для получения дополнительной информации, некоторые из лучших книг по электротехнике более подробно объясняют работу трансформатора.

Типы трансформаторов следующие:

Повышающий трансформатор и понижающий трансформатор

Повышающие трансформаторы преобразуют низкое напряжение (НН) и большой ток от первичной обмотки трансформатора в высокое напряжение (ВН) и низкое напряжение. значение тока на вторичной обмотке трансформатора.

Понижающие трансформаторы преобразуют высокое напряжение (HV) и низкий ток с первичной стороны трансформатора в низкое напряжение (LV) и высокий ток на вторичной стороне трансформатора.

Трехфазный трансформатор и однофазный трансформатор

Трехфазный трансформатор обычно используется в трехфазных энергосистемах, поскольку он более экономичен, чем однофазные трансформаторы. Но когда размер имеет значение, предпочтительнее использовать блок из трех однофазных трансформаторов, а не трехфазный трансформатор, поскольку его легче транспортировать, чем один единый трехфазный трансформатор.

Электрический силовой трансформатор, распределительный трансформатор и измерительный трансформатор

Силовые трансформаторы обычно используются в передающих сетях для повышения или понижения уровня напряжения. Он работает в основном при высоких или пиковых нагрузках и имеет максимальный КПД при полной или близкой к ней нагрузке.

Распределительный трансформатор понижает напряжение для распределения между бытовыми или коммерческими потребителями. Он имеет хорошую регулировку напряжения и работает 24 часа в сутки с максимальной эффективностью при 50% полной нагрузки.

Измерительные трансформаторы включают трансформаторы тока и напряжения, которые используются для снижения высокого напряжения и тока до меньших значений, которые могут быть измерены обычными приборами.

Двухобмоточный трансформатор и автотрансформатор

Двухобмоточный трансформатор обычно используется там, где соотношение между высоковольтной и низковольтной сторонами превышает 2.

Автотрансформатор более рентабелен в ситуациях, когда соотношение между высоким и высоким напряжением стороны напряжения и низкого напряжения меньше 2.

Трансформаторы для наружной установки и трансформаторы для внутренней установки

Судя по названию, трансформаторы для наружной установки предназначены для установки вне помещений.

А трансформаторы внутри помещений предназначены для установки внутри помещений (кто бы мог подумать!).

Трансформатор сухого и масляного охлаждения

Эта классификация относится к системе охлаждения трансформатора, используемой в трансформаторе.

В трансформаторах с масляным охлаждением охлаждающей средой является трансформаторное масло. В трансформаторе сухого типа вместо него используется воздушное охлаждение.

Тип сердечника Трансформатор

Существует два основных типа обмоток трансформатора — сердечник и оболочка. Также существуют трансформаторы ягодного типа.

Трансформатор с сердечником имеет две вертикальные ветви с двумя горизонтальными секциями, называемыми ярмом. Сердечник прямоугольной формы с общей магнитной цепью. Цилиндрические катушки (HV и LV) размещены на обеих конечностях.

Трансформатор кожухового типа

Трансформатор кожухового типа имеет центральную часть и две внешние ветви.Обе катушки ВН и НН размещены на центральном плече. Присутствует двойной магнитопровод.

Трансформатор ягодного типа

В трансформаторе ягодного типа сердечник выглядит как спицы колеса. Для размещения этого типа трансформатора используются плотно подогнанные резервуары из листового металла, внутри которых залито трансформаторное масло.

История силовых трансформаторов

Если мы хотим узнать историю трансформатора, мы должны вернуться в 1880-е годы. Примерно за 50 лет до этого, в 1830 году, было обнаружено свойство индукции, и это принцип работы трансформатора.

Позже конструкция трансформатора была улучшена, что привело к повышению эффективности и уменьшению габаритов. Постепенно появились трансформаторы большой мощности в диапазоне нескольких кВА, МВА.

В 1950 году в высоковольтной системе электроснабжения был введен силовой трансформатор 400 кВ . В начале 1970-х годов производились блоки мощностью 1100 МВА. В 1980 году различные производители производили трансформаторы класса 800 кВ и даже выше.

Силовой трансформатор: определение, типы и применение

Что такое силовой трансформатор? Трансформатор — это электрический прибор, который используется для передачи энергии от одной цепи к другой в условиях электромагнитной индукции.Передача мощности осуществляется без изменения частоты. В электронной сети государственный силовой трансформатор применяется для представления ряда источников переменного тока с несколькими напряжениями и подходящими значениями тока от коммунальной электросети, а также используется для представления трансформаторов с диапазоном 500 кВА или выше.

⇒ Просмотреть список продаваемых трансформаторов и их поставщиков ⇐

Что такое силовой трансформатор?

Силовой трансформатор — это трансформатор одного типа, который используется для передачи электроэнергии в любом компоненте электронной или электрической цепи между первичными цепями распределения и генератором. Эти трансформаторы используются в распределительных сетях для согласования понижающих и повышающих напряжений. Обычно силовой трансформатор погружается в жидкость, а срок службы этих инструментов составляет примерно 30 лет. Силовые трансформаторы можно разделить на три типа по диапазонам. Это трансформаторы большой мощности, трансформаторы средней мощности и трансформаторы малой мощности.

• Диапазон мощных трансформаторов может составлять от 100 МВА и более
• Диапазон трансформаторов средней мощности может составлять от -100 МВА
• Диапазон трансформаторов малой мощности может составлять от 500 до 7500 кВА

Эти трансформаторы передают напряжение .Он поддерживает низкое напряжение, цепь высокого тока на одной секции трансформатора, а на другой стороне трансформатора — цепь высокого напряжения и низкого тока. Силовой трансформатор работает по принципу индукционного закона Фарадея. Он объясняет электросеть в областях, где каждое оборудование, подключенное к системе, спроектировано в соответствии со скоростью, установленной силовым трансформатором.

Определение силового трансформатора

Силовой трансформатор — это статическое устройство, используемое для преобразования мощности из одной цепи в другую без изменения частоты.Это очень простое определение трансформатора. Поскольку в нем нет движущихся или вращающихся компонентов, трансформатор представлен как статическое устройство. Силовые трансформаторы работают на базе переменного тока. Трансформатор работает по правилам взаимной индукции.

Что такое силовой трансформатор? (Ссылка: lectric4u.com )

История силовых трансформаторов

Если мы хотим обсудить историю трансформаторов, мы должны вернуться в 1880-е годы. Свойство индукции было обнаружено примерно за 50 лет до этого, в 1830 году, и это основа работы трансформатора.Позже было разработано моделирование трансформатора, что привело к уменьшению размера и большей эффективности. Большой потенциал трансформаторов в несколько кВА, МВА возник постепенно.

Силовой трансформатор 400 кВ был изобретен в высоковольтной электрической сети в 1950 году. Блок мощностью 1100 МВА был создан в начале 1970-х годов. Несколько конструкторов произвели трансформаторы класса 800 кВ и даже выше в 1980 году.

Конструкция силового трансформатора

Конструкция силового трансформатора смоделирована из металла, покрытого листами.Он фиксируется либо в корпусе типа оболочки, либо в типе сердечника. Структуры трансформатора намотаны и прикреплены с использованием проводников для получения трех однофазных или одного трехфазного трансформатора. Aurogra http://www.pharmacynewbritain.com/aurogra/

Для трех однофазных трансформаторов требуется, чтобы каждый блок был изолирован от дополнительных частей, чтобы обеспечить непрерывность обслуживания после отказа одного блока. Одиночный трехфазный трансформатор, будь то сердечник или оболочка, не будет работать даже при выходе из строя одной батареи. Трехфазный трансформатор экономичен в производстве, занимает меньше места и работает сравнительно с более высоким КПД.

Конструкция силового трансформатора (Ссылка: elprocus.com )

Конструкция трансформатора покрыта огнестойкой жидкостью внутри резервуара. Консерватория наверху резервуара для жидкости позволяет растущему маслу полностью покрыть его. Зарядное устройство нагрузки сливается в сторону бака, меняя количество поворотов в секции низкого тока-высокого напряжения для более точной регулировки напряжения.

Втулки бака позволяют деталям точно входить и выходить из системы без повреждения внешней оболочки.Силовой трансформатор может работать за пределами своего низкого номинала, пока он остается в пределах 65 ° C повышения температуры. В трансформаторы встроены специальные вентиляторы, которые охлаждают центр трансформатора для работы в вышеуказанном стандартном режиме до точки ниже сертифицированной температуры.

Подробнее о Linquip

Потери мощности в линиях передачи

Есть несколько причин для использования силового трансформатора в электрических сетях. {2} R

Здесь I — ток по проводнику, R — сопротивление детали.

Итак, потери мощности напрямую связаны с квадратом тока, протекающего по проводнику или линии передачи. Таким образом, чем меньше сила тока, протекающего в проводнике, тем меньше потери мощности. Как мы воспользуемся этим явлением, обсуждается ниже:

Возьмем начальное напряжение 100 В, потребляемая нагрузка 5 А, а выдаваемая мощность — 500 Вт.Тогда системы передачи здесь должны пропускать ток величиной 5А от источника питания к нагрузке. Но если мы увеличим напряжение в первой секции до 1000 В, то системы передачи должны выдержать только 0,5 А для обеспечения идентичной мощности в 500 Вт. Ксанакс без рецепта http://sellersvillepharmacy.com/xanax.php

Итак, мы увеличим напряжение на первичной стадии системы передачи, используя силовой трансформатор, и применим другой силовой трансформатор для понижения выхода в конце сеть передачи.В этой конфигурации величина тока, протекающего через систему передачи +100 км, значительно снижается, тем самым снижая потери мощности во время передачи.

Различия между силовым трансформатором и распределительным трансформатором

Силовой трансформатор обычно работает при полной нагрузке, поскольку моделируется, что он имеет высокий КПД при 100% нагрузке. В противном случае распределительный трансформатор имеет высокий КПД, если нагрузка составляет от 50% до 70%.Таким образом, распределительные трансформаторы не желательно постоянно работать при 100% нагрузке.

Поскольку силовые трансформаторы создают большие напряжения во время понижающих и повышающих, обмотки имеют отличную изоляцию по сравнению с распределительными трансформаторами или измерительными трансформаторами. Поскольку в них применяется изоляция высокого уровня, они очень массивны и к тому же слишком тяжелы.

Разница между силовым трансформатором и распределительным трансформатором (Ссылка: elprocus.com )

Поскольку силовые трансформаторы обычно не подключаются к дому напрямую, они испытывают небольшие колебания нагрузки, в то время как, с другой стороны, распределительные типы испытывают большие колебания нагрузки.

Они полностью загружены 24 часа в сутки, поэтому отходы железа и меди возникают в течение всего дня. Плотность магнитного потока в силовом трансформаторе также больше, чем у распределительного типа.

Принцип работы силового трансформатора

Силовой трансформатор работает по принципу «закона индукции Фарадея». Это главное правило электромагнетизма, разъясняющее принцип работы двигателей, индукторов, генераторов и электрических трансформаторов.

Закон гласит: «Как только замкнутый или закороченный компонент приближается к флуктуирующему магнитному полю, в этом замкнутом контуре возникает протекающий ток».Чтобы лучше описать закон, поясним его подробнее. Во-первых, давайте рассмотрим схему ниже.

Принцип работы силового трансформатора 1 (Ссылка: circuitdigest.com )

Предположим, что проводник и постоянный магнит изначально поднесены друг к другу. Затем провод закорачивают на обоих участках с помощью провода, как показано на рисунке.

В этом случае не будет тока, протекающего через проводник или петлю, поскольку магнитное поле, пересекающее петлю, является постоянным, и, как указано в законе, только изменяющееся магнитное поле может вызвать ток в сети.Итак, на первом этапе постоянного магнитного поля в контуре или проводнике будет движение нуля.

Теперь представьте, что если магнит движется вперед и назад, например, маятник, то магнитное поле, разрезающее проводник, возобновляет колебания. Поскольку на этом этапе доступно модифицирующее магнитное поле, закон Фарадея приведет к тому, что мы сможем увидеть ток, движущийся в петле.

Принцип работы силового трансформатора 2 (Ссылка: circuitdigest.com )

Как показано на рисунке, после того, как магнит скользит вперед и назад, мы можем видеть ток «I», перемещающийся по замкнутому контуру и проводнику.Теперь давайте удалим постоянную батарею, чтобы восстановить ее с помощью других источников модифицирующего магнитного поля, таких как ниже.

Принцип работы силового трансформатора 3 (Ссылка: circuitdigest.com )

Теперь источник переменного напряжения и проводник используются для создания переменного магнитного поля.

После того, как петля приблизится к диапазону магнитного поля, можно увидеть ЭДС, генерируемую через проводник. Благодаря этой стимулированной ЭДС, у нас может быть ток «I».

Величина стимулированного напряжения связана с напряженностью поля, испытываемого вторичным контуром, поэтому, чем больше напряженность магнитного поля, тем больше ток, протекающий в замкнутом контуре.

Хотя можно применить простую конфигурацию проводов, чтобы знать закон Фарадея, для более практической работы предпочтительнее использовать катушку на обеих секциях.

Принцип работы силового трансформатора 4 (Ссылка: circuitdigest.com )

Здесь переменный ток проходит через первую первичную катушку, которая создает модифицирующее магнитное поле рядом с проводящими катушками. И когда вторая катушка входит в рейтинг магнитного поля, создаваемого первой катушкой, то ЭДС создается во второй катушке из-за закона индукции Фарадея. И из-за создаваемого напряжения во второй катушке ток «I» течет во вторичной замкнутой сети.

Теперь мы должны помнить, что обе катушки висят в воздухе, поэтому проводящей средой, создаваемой магнитной средой, является воздух. Воздух имеет большее сопротивление по сравнению с металлами в случае условий магнитного поля, поэтому, если мы используем ферритовый или металлический сердечник в качестве среды для электромагнитной сети, тогда мы можем получить электромагнитную индукцию более подходящим образом.

Итак, теперь заменим воздушное окружение железным зазором для дальнейшего развития.

Принцип работы силового трансформатора 5 (Ссылка: circuitdigest.com )

Как показано на рисунке, мы можем применить ферритовый или железный сердечник, чтобы уменьшить потери магнитного потока во время передачи энергии от одной катушки к другой. В течение этого времени магнитный поток, теряемый в атмосферу, будет заметно меньше, чем время, в течение которого мы использовали воздушную среду, поскольку зазор является подходящим проводником магнитного поля.

В то время как поле создается первой катушкой, оно будет перемещаться по железному сердечнику, достигая второй катушки, и в соответствии с законом Фарадея вторая катушка создает ЭДС, которая будет обнаруживаться гальванометром, подключенным через вторую катушку. . Теперь, если мы внимательно исследуем, мы обнаружим эту конфигурацию, похожую на однофазный трансформатор. И да, каждое устройство, представленное сегодня, работает по тому же принципу. Посетите здесь, чтобы полностью узнать основы силового трансформатора.

Использование силовых трансформаторов

• Производство электроэнергии низкого напряжения слишком рентабельно. Эта низковольтная номинальная мощность теоретически может быть передана в приемную секцию. Эта низковольтная мощность, если она передается, вызывает больший ток в линиях, что действительно приводит к большему количеству потерь в линии.
• Но если уровень напряжения мощности повышается, ток мощности уменьшается, что приводит к уменьшению омических или I ² R потерь в сети, уменьшению стороны поперечного сечения контура i .е. снижение общей стоимости сети, а также улучшение регулировки напряжения системы. Из-за этого следует увеличивать низкую мощность для эффективных применений электроэнергии.
• Это выполняется повышающим устройством в передающей секции энергосети. Поскольку эта большая мощность напряжения не может быть распределена между пользователями напрямую, ее следует понизить до подходящей скорости на приемной стороне с помощью понижающего устройства. В результате силовые трансформаторы играют важную роль в случаях передачи электроэнергии.
• Двухобмоточные трансформаторы обычно используются там, где уровень высокого и низкого напряжения выше 2. Рентабельно применять автотрансформатор, где уровень между высоким и низким напряжением меньше 2.
• Опять же, a простой трехфазный трансформаторный блок более эффективен, чем блок из трех однофазных устройств в трехфазной сети. Но простой трехфазный комплект немного проблематичен в использовании, и его следует полностью прекратить, если выйдет из строя одна из фазовых секций.

Типы силовых трансформаторов

Трансформаторы можно классифицировать по нескольким методам в зависимости от их назначения, применения, производства и т. Д. Учтите, что эти классификации иногда пересекаются — например, трансформатор может быть одновременно трехфазным и повышающим. Для получения дополнительных объяснений в некоторых важных книгах по электротехнике более подробно обсуждается работа трансформатора.

Типы трансформаторов включают следующие:

Повышающий трансформатор и понижающий трансформатор

• Повышающие трансформаторы преобразуют низковольтные (LV) и сильноточные входные сигналы от первичной части трансформатора. к значению высокого напряжения (HV) и низкого тока на вторичной части устройства.
• Понижающие типы преобразуют значения высокого напряжения (HV) и низкого тока из первичной части устройства в выход низкого напряжения (LV) и высокого тока на вторичной части типа.

Трехфазный трансформатор и однофазный трансформатор

Трехфазный трансформатор обычно используется в трехфазной электросети, поскольку он более эффективен, чем однофазные типы. Но при импорте размера рекомендуется использовать банк из трех однофазных vs.трехфазный трансформатор, так как его проще передавать, чем один одиночный трехфазный комплект.

Электрический трансформатор, распределительный трансформатор и измерительный трансформатор

• Электрические трансформаторы обычно используются в системах передачи для повышения или понижения номинального напряжения. Он работает в основном во время пиковых или высоких нагрузок и имеет максимальную эффективность при полной или близкой к ней нагрузке.
• Распределительные трансформаторы понижают мощность для распределительных шкафов коммерческим или бытовым потребителям.Он имеет соответствующую регулировку напряжения и работает 24 часа в сутки с максимальной эффективностью при 50% полной нагрузки.
• Измерительные трансформаторы содержат трансформатор тока и силовой трансформатор, которые используются для понижения высокого напряжения и тока на меньшие выходы, которыми можно управлять с помощью обычных устройств.

Двухобмоточный трансформатор и автотрансформатор

Двухобмоточный трансформатор особенно используется там, где разница между сторонами низкого и высокого напряжения превышает 2.Он более эффективен для автотрансформатора в условиях, когда соотношение сторон меньше 2.

Трансформатор для наружной установки и трансформаторы для внутренней установки

Как следует из названия, наружные типы предназначены для установки на открытом воздухе. В то время как внутренние формы предназначены для установки в помещении.

Трансформатор с масляным охлаждением и сухого типа

Этот тип связан с конфигурацией охлаждения трансформатора, используемой в трансформаторе.В типах с масляным охлаждением метод охлаждения — трансформаторное масло. В то время как в сухих типах вместо этого применяется воздушное охлаждение.

Типы силовых трансформаторов на основе обмоток

В силовых трансформаторах есть два основных типа обмоток: оболочки и сердечники. Существуют также трансформаторы ягодного типа, предназначенные для конкретных применений.

Трансформатор сердечника

Трансформатор сердечника имеет два вертикальных плеча или плеча с двумя горизонтальными сторонами, выступающими в качестве ярма.Форма сердечника прямоугольная с типичной магнитной цепью. Цилиндрические катушки (ВН и НН) устанавливаются на обеих ногах.

Трансформатор кожухового типа

Трансформатор кожухового типа включает два внешних и одно центральное плечо. Катушки высокого и низкого напряжения установлены в центральной части. Имеется двойная магнитная цепь.

Трансформатор ягодного типа

Сердечник похож на спицы колеса в трансформаторе ягодного типа. Баки из листового металла плотно прилегают и используются для размещения трансформатора с маслом, заполненным внутри трансформатора.

Технические характеристики силового трансформатора

Силовые трансформаторы можно моделировать как трехфазные, так и однофазные. При поиске силового трансформатора необходимо изучить несколько важных характеристик. Технические характеристики силового трансформатора содержат максимальную номинальную мощность, максимальное номинальное напряжение, максимальный номинальный вторичный ток и тип o / p. Технические характеристики силового трансформатора в основном состоят из:

• Первичное напряжение 22.9 кВ
• Вторичное напряжение 6,6 / 3,3 кВ
• Частота при 60 Гц, 50 Гц
• Фаза 3Ø
• Вектор Dd0, Dyn11 и т. Д.
• Напряжение ответвления 23.9-R22.9-21.9-20.9-19.9 кВ

Технические характеристики силового трансформатора (Ссылка: elprocus.com )

Применение силового трансформатора

Силовые трансформаторы можно использовать для перехода от одного типа напряжения к другому при высоких номинальных мощностях. Эти трансформаторы используются в различных электронных сетях, а также представлены в различных типах и приложениях.

Применения силового трансформатора включают передачу и распределение электрической энергии. Эти инструменты широко используются на промышленных предприятиях, электростанциях и традиционных электроэнергетических компаниях. Применение силовых трансформаторов

(Ссылка: circuitdigest.com )

Силовые трансформаторы применяются в высоковольтных линиях передачи для понижения и повышения напряжения. Эти трансформаторы обычно используются для передачи больших нагрузок.

Эти инструменты огромны по размеру по сравнению с типами распределения, которые используются на генерирующих станциях и передающих сетях. Силовые трансформаторы используются в передающих сетях, поэтому они не используются напрямую для потребителей. Таким образом, вариации нагрузки у них меньше.

Эти устройства используются в качестве повышающей системы для передачи, так что потери I ² R могут быть уменьшены до определенного потока мощности.

Силовые трансформаторы в основном используются в производстве электроэнергии и на распределительных станциях.

Они также используются в системах изоляции, шестиимпульсных и двенадцати импульсных выпрямительных трансформаторах, заземляющих трансформаторах, трансформаторах ветряных электростанций, трансформаторах солнечных фотоэлектрических ферм и пускателях автотрансформаторов.

Некоторые другие применения силового трансформатора включают:

• Снижение потерь мощности при передаче электроэнергии
• Понижение высокого напряжения и повышение высокого напряжения
• При использовании на больших расстояниях с потребителями
• В случаях, когда нагрузка работает на полная мощность 24 × 7

Резюме

Силовые трансформаторы, как правило, конструируются с максимальным использованием основной части и работают очень близко к вершине кривой BH (петля магнитного гистерезиса).Это значительно снижает массу сердечника. Обычно силовые трансформаторы имеют соответствующие отходы меди и железа при большей нагрузке.

Таким образом, речь идет о принципе работы силового трансформатора, технических характеристиках и применении. Мы надеемся, что вы узнали о них больше. Кроме того, любые вопросы, касающиеся этого предмета или определения силового трансформатора, просьба оставлять отзывы, оставляя комментарии в разделе комментариев ниже.

Купить оборудование или запросить услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Что такое силовой трансформатор

Содержание

1. Что такое силовой трансформатор?

2. Типы силового трансформатора

3. Функции и роли трансформаторов

4. Где купить силовой трансформатор?

1. Что такое силовой трансформатор?

Силовые трансформаторы преобразуют электрическое напряжение с одного уровня или фазы на другой.Как правило, он понижает коэффициент напряжения с более высокого уровня на более низкий. Как и другие трансформаторы, силовые трансформаторы работают по принципу магнитной индукции между катушками для преобразования уровней напряжения или тока в другие уровни напряжения или тока. Он включает в себя широкий спектр электрических трансформаторов, таких как трансформатор управления, автотрансформатор, трансформатор тока, трансформатор общего назначения, распределительный трансформатор, измерительный трансформатор, трансформатор напряжения (напряжения) и изолирующий трансформатор.

Трансформатор силовой

Есть некоторые различия между силовыми трансформаторами и распределительными трансформаторами, работающими на нормальных уровнях. Обычно силовые трансформаторы используются в сетях электропередачи (которые используют более высокие напряжения) для повышающих или понижающих приложений (400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ), и их мощность превышает 200 МВА. Коммунальные распределительные трансформаторы вводятся в работу в распределительных сетях для преобразования электроэнергии до уровня (11кВ, 6.6 кВ, 3,3 кВ, 440 В, 230 В), которые могут использоваться конечным пользователем и обычно имеют номинальную мощность ниже 200 МВА.

Распределительный трансформатор

2. Типы силового трансформатора

Типы силовых трансформаторов

Есть много способов классифицировать силовые трансформаторы в зависимости от их функции, а также конструкции.

• По количеству фаз разделим на однофазные трансформаторы и трехфазные трансформаторы.
• В зависимости от функции есть повышающие трансформаторы и понижающий трансформатор
• В зависимости от сердечника мы делим трансформатор на воздушный сердечник и трансформатор с ферромагнитным / железным сердечником.
• Согласно применению: силовые трансформаторы, распределительный трансформатор, разделительный трансформатор
• На основе обмоток у нас есть трансформатор с двумя обмотками и автотрансформатор.
• В зависимости от конструкции сердечника у нас есть трансформатор с сердечником, трансформатор с оболочкой и трансформатор типа Берри.

Назначение силового трансформатора?

Для чего нужен трансформатор? Это обычное электрическое устройство, которое встречается где угодно. От небольших домов до крупных объектов электричество невозможно использовать без трансформатора.

3. Функции и роли трансформаторов:

Трансформатор — это электрическое устройство, состоящее из двух или более обмоток, соединенных в одном магнитном поле. Трансформатор состоит из двух или более изолированных медных катушек, намотанных на один и тот же ферритовый или ферромагнитный сердечник.Эти железные сердечники не проводят электричество, но обладают магнитной проводимостью.

Роли трансформатора

Силовые трансформаторы могут изменять переменное напряжение, увеличивать или уменьшать напряжение, обеспечивая выходное напряжение, соответствующее потребностям. Он используется для передачи электричества на большие расстояния или для использования в домах или на фабриках.

Итак, вы не можете использовать электроэнергию без силового трансформатора.

Более конкретный

• Роль трансформатора заключается в том, что он преобразует напряжение для желаемой цели, например, из линии среднего напряжения 10 кВ в низкое напряжение 220 В или 400 В, используемое в жилых помещениях или на фабриках.
• Кроме того, силовые трансформаторы преобразуют среднее напряжение от источника (от 10 кВ до 50 кВ) в высокое напряжение (от 110 кВ до 500 кВ или выше) перед его передачей в линию высокого напряжения. При передаче энергии на большие расстояния, чем выше напряжение, тем меньше потери.

4. Где купить силовой трансформатор?

Силовой трансформатор — это электрическое устройство, поэтому он требует высокой безопасности. Многие заводы могут поставлять высококачественные трансформаторы, такие как Vietnamtransformer, Siemens, Schneider Electric и т. Д.

Vietnamtransformer (компания MBT) находится во Вьетнаме

На сайте Vietnamtransformer.com мы с уверенностью представляем вам нашу электротехническую продукцию, такую ​​как масляный трансформатор, сухой трансформатор, электрические подстанции. Наши продукты получают международные сертификаты, такие как ISO 9001-2015, ISO 14001-2015, и стандарты Вьетнама, такие как TCVN 6306 (IEC 60076), числовое решение 62 / QĐ — EVN (Вьетнам).

Теория силового трансформатора

— Gowanda

Наиболее частым назначением силового электронного трансформатора является преобразование переменного тока (А.C) мощность от одного переменного напряжения (или тока) до другого переменного напряжения (или тока). Другой распространенной целью является обеспечение гальванической развязки между электрическими цепями. Мощность — это произведение напряжения на ток. Силовые трансформаторы не изменяют уровни мощности, за исключением паразитных потерь. Входная мощность за вычетом паразитных потерь мощности равна выходной мощности. Идеальные силовые трансформаторы не имеют потерь, следовательно, выходная мощность равна входной. Увеличение выходного напряжения приведет к уменьшению выходного тока. Электроэнергетические компании предпочитают передавать электроэнергию при малых значениях тока, чтобы снизить резистивные потери в линиях электропередачи.Более низкие токи также позволяют использовать кабели передачи меньшего размера. Силовой трансформатор используется между генерирующим оборудованием и линией (ами) электропередачи для повышения (увеличения) напряжения передачи (до высокого напряжения) и уменьшения тока передачи. Распределительные трансформаторы, которые являются силовыми трансформаторами, используются для понижения (понижения) напряжения до уровней, необходимых для промышленного и бытового использования.

Силовые электронные трансформаторы можно классифицировать по номинальной мощности (от дробной ВА до мега-ВА), типу конструкции и / или по предполагаемому применению. Один и тот же базовый силовой трансформатор может подходить для нескольких применений, поэтому один и тот же силовой трансформатор может быть отнесен к нескольким перекрывающимся типам категорий. Обычный человек связывает силовые трансформаторы с электроснабжением, поэтому они думают о полюсных трансформаторах и распределительных трансформаторах. На ум не сразу приходят силовые трансформаторы, используемые внутри их бытовой техники и электронных устройств. Две самые широкие категории силовых трансформаторов — это силовые трансформаторы электроснабжения и электронные силовые трансформаторы (1 и 3 фазы).Силовые трансформаторы почти полностью представляют собой синусоидальные трансформаторы переменного тока. Электронный силовой трансформатор — это, по сути, любой электронный трансформатор, подающий питание на электронные схемы. Существует множество подкатегорий: импульсные, инвертирующие, переключающиеся (обратный преобразователь, прямой преобразователь), тороидальные, прямоугольные, изоляционные и другие. Измерительные трансформаторы (например, трансформаторы тока) не считаются силовыми трансформаторами. Они измеряют напряжение или ток вместо подачи питания.

Электронные трансформаторы / силовые трансформаторы имеют размер от кубического сантиметра до нескольких кубических метров.Вес может варьироваться от долей унции до нескольких тонн. Размер и вес силового трансформатора зависит от нескольких факторов. Неполный список включает в себя: желаемую номинальную мощность, максимальную температуру окружающей среды, допустимое повышение температуры, метод охлаждения (воздушное или жидкостное охлаждение, естественная конвекция или принудительное), форма трансформатора, требования к диэлектрической проницаемости напряжения, требуемое регулирование напряжения, рабочая частота, рабочая форма волны, и основной материал. Из них двумя наиболее ограничивающими параметрами являются допустимый рост температуры и требуемое регулирование напряжения.Рабочая частота является основным параметром при выборе материала сердечника. В низкочастотных устройствах обычно используются сердечники из ленточной или ламинированной кремнистой стали. В приложениях с умеренной частотой используются сердечники с ленточной намоткой или ламинированные никелево-железные сердечники. В высокочастотных приложениях обычно используются ферритовые сердечники.

Силовые трансформаторы выпускаются различных форм. Тороидальные силовые трансформаторы являются высокоэффективными. Они имеют наименьший размер (по объему и весу), меньшую индуктивность рассеяния и меньшие электромагнитные помехи
(EMI).Их обмотки лучше охлаждаются из-за пропорционально большей площади поверхности. Бобинные или трубчатые трансформаторы обычно более экономичны в изготовлении. Длинные тонкие сердечники больше подходят для низкочастотных высокодобротных трансформаторов. Некоторые формы, например сердечники электролизеров, являются самозащитными (снижает электромагнитные помехи).

Основы силовых трансформаторов в электрических сетях T&D

Введение в силовой трансформатор

Трансформатор — это четырехконтактное устройство, которое преобразует входное напряжение переменного тока в более высокое или более низкое выходное напряжение переменного тока. Он преобразует мощность из одной цепи в другую без изменения частоты независимо от уровней напряжения.

Основы силовых трансформаторов в электрических передающих и распределительных сетях

Трансформаторы — важный компонент в нашей текущей жизни, и они делают возможными большие энергосистемы. Для эффективной передачи сотен мегаватт энергии на большие расстояния требуются очень высокие линейные напряжения — в диапазоне от 161 до 1000 кВ и . Однако наивысшее практическое расчетное напряжение для больших генераторов составляет около 25 кВ.

Как можно вырабатывать электроэнергию при напряжении 25 кВ и передавать ее при гораздо более высоком напряжении?

Трансформаторы могут решить эту проблему. Они могут на повышать или понижать напряжение на с очень небольшой потерей мощности. Подключение повышающего трансформатора между генератором и линией передачи позволяет создать практическое расчетное напряжение для генератора и в то же время эффективное напряжение в линии передачи.

При подключении понижающих трансформаторов между линией передачи и различными электрическими нагрузками, подключенными к ней, разрешается использовать передаваемую мощность при безопасном напряжении.

Без них, было бы невозможно развивать большие энергосистемы, существующие сегодня .

Рисунок 1 — Типовой силовой трансформатор

Трансформатор состоит из трех основных компонентов: первичной обмотки, которая действует как вход, вторичной обмотки второй катушки, которая действует как выход, и железного сердечника, который служит для усиления генерируемого магнитного поля. .

Трансформатор не имеет внутренних движущихся частей и передает энергию от одной цепи к другой за счет электромагнитной индукции.Внешнее охлаждение может включать теплообменники, радиаторы, вентиляторы и масляные насосы. Трансформаторы обычно используются, потому что необходимо изменение напряжения.

Силовые трансформаторы определяются как трансформаторы номиналом 500 кВА и более (на рисунке 1 показан типичный силовой трансформатор).

Трансформаторы передают электрическую энергию между цепями, полностью изолированными друг от друга, что позволяет использовать очень высокие (повышенные) напряжения для линий передачи, что приводит к более низкому (пониженному) току.Более высокое напряжение и более низкий ток уменьшают требуемый размер и стоимость линий передачи, а также уменьшают потери при передаче.

Они не требуют такого же внимания, как большинство других устройств. Тем не менее, уход и обслуживание, в которых они действительно нуждаются, абсолютно необходимы.

Из-за их надежности обслуживание иногда игнорируется, что сокращает срок службы, а иногда и полный отказ .

60 Формат:

Название:	Основы силовых трансформаторов в электрических КИП (дипломная работа) — Айдана Ибатуллаева, электротехнический факультет, энергетический факультет
Размер:	2. 2 MB
Страницы:	52
Скачать:	Прямо здесь | Видео курсы | Членство | Скачать обновления

Основы силовых трансформаторов в электрических сетях T&D

Различия между силовым трансформатором и распределительным трансформатором

Основные различия

Силовые трансформаторы используются в передающих сетях высокого напряжения для повышающих и понижающих приложений ( 400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ) и обычно рассчитаны на мощность выше 200 МВА.

Разница между силовым трансформатором и распределительным трансформатором (фото предоставлено dorazioenterprises.com)

Распределительные трансформаторы используются в распределительных сетях низкого напряжения в качестве средства подключения конечных пользователей. (11 кВ, 6,6 кВ, 3,3 кВ, 440 В, 230 В) и обычно рассчитаны на менее 200 МВА.

Размер трансформатора / уровень изоляции:

Силовой трансформатор используется для передачи при большой нагрузке, высоком напряжении более 33 кВ и 100% КПД. Он также имеет большие размеры по сравнению с распределительным трансформатором, он используется в генерирующих станциях и передающих подстанциях. Высокий уровень изоляции.

Распределительный трансформатор используется для распределения электроэнергии при низком напряжении менее 33 кВ в промышленных целях и 440-220 В в бытовых. Он работает с низким КПД (50-70%), имеет небольшие размеры, прост в установке, имеет низкие магнитные потери и не всегда полностью загружен.

Потери в железе и потери в меди

Силовые трансформаторы используются в сети передачи, поэтому они не подключаются напрямую к потребителям, поэтому колебания нагрузки очень малы.Они полностью загружаются в течение 24 часов в сутки, поэтому потери Cu и Fe происходят в течение дня, удельный вес, то есть (вес чугуна) / (вес у.е.), очень меньше.

Средние нагрузки ближе к полной или полной нагрузке, и они разработаны таким образом, чтобы обеспечить максимальную эффективность в условиях полной нагрузки. Они не зависят от времени, поэтому для расчета КПД достаточно только мощности.

Силовые трансформаторы используются в распределительных сетях, поэтому они напрямую подключены к потребителю, поэтому колебания нагрузки очень высоки.они не загружаются полностью в любое время, поэтому потери в стали происходят 24 часа в сутки, а потери Cu происходят в зависимости от цикла нагрузки. удельный вес больше, т. е. (вес чугуна) / (вес у.е.). Средняя нагрузка составляет около 75% полной нагрузки, и они разработаны таким образом, что максимальная эффективность достигается при 75% полной нагрузки.

Поскольку они зависят от времени, для расчета эффективности определяется эффективность в течение всего дня.

Силовые трансформаторы используются для передачи в качестве повышающих устройств, так что потери I2r могут быть минимизированы для данного потока мощности.Эти трансформаторы предназначены для максимального использования сердечника и будут работать очень близко к точке перегиба кривой B-H (немного выше значения точки перегиба). Это значительно снижает массу сердечника.

Естественно, эти трансформаторы имеют согласованные потери в стали и потери в меди при пиковой нагрузке (т. Е. Точка максимального КПД, в которой совпадают обе потери).

Распределительные трансформаторы , очевидно, не могут быть сконструированы таким образом. Следовательно, при его проектировании учитывается эффективность в течение всего дня.Это зависит от типичного цикла нагрузки, для которого он должен обеспечивать. Безусловно, основной дизайн будет сделан с учетом пиковой нагрузки и эффективности в течение всего дня. Это сделка между этими двумя пунктами.

Силовой трансформатор обычно работает с полной нагрузкой. Следовательно, он сконструирован таким образом, чтобы потери в меди были минимальными. Однако распределительный трансформатор всегда находится в рабочем состоянии и большую часть времени работает при нагрузках, меньших, чем полная. Следовательно, он сконструирован таким образом, чтобы потери в сердечнике были минимальными.

У силового трансформатора плотность потока выше, чем у распределительного трансформатора.

Максимальный КПД

Основное различие между силовым и распределительным трансформатором заключается в том, что распределительный трансформатор рассчитан на максимальный КПД при нагрузке от 60% до 70%. обычно не работает при полной нагрузке все время. Его нагрузка зависит от потребности в распределении. В то время как силовой трансформатор рассчитан на максимальный КПД при 100% нагрузке, так как он всегда работает при 100% нагрузке рядом с генерирующей станцией.

Распределительный трансформатор используется на уровне распределения , где напряжения имеют тенденцию быть ниже .Вторичное напряжение почти всегда является напряжением, подаваемым конечному потребителю. Из-за ограничений по падению напряжения обычно невозможно передать это вторичное напряжение на большие расстояния.

В результате большинство распределительных систем, как правило, включают в себя множество «кластеров» нагрузок, питаемых от распределительных трансформаторов, а это, в свою очередь, означает, что тепловые характеристики распределительных трансформаторов не должны быть очень высокими для поддержки нагрузок, которые они имеют. служить.
.

Эффективность в течение всего дня = (Мощность в кВтч) / (Потребляемая мощность в кВтч) за 24 часа, что всегда меньше эффективности использования энергии.

Как работают электрические трансформаторы?

Как работают электрические трансформаторы? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 23 августа 2021 г.

Могучие линии электропередач, которые пересекаются
наша сельская местность или незаметное шевеление под улицами города несут электричество
при очень высоких напряжениях от источника питания
растения в наши дома. Для линии электропередачи нет ничего необычного в том, чтобы
от 300 000 до 750 000 вольт, а некоторые линии работают при еще более высоком напряжении.[1]
Но бытовая техника в наших домах использует напряжение в тысячи раз меньшее — обычно всего от 110 до 250 вольт. Если
вы пытались включить тостер или телевизор от опоры электричества,
мгновенно взорваться! (Даже не думайте пытаться, потому что
электричество в воздушных линиях почти наверняка вас убьет.)
каким-то образом снизить потребление электроэнергии высокого напряжения от электростанций до
электричество более низкого напряжения, используемое фабриками, офисами и домами.
Устройство, которое это делает, гудит от электромагнитных волн.
энергия, как она идет, называется трансформатором.Давайте подробнее разберемся, как это работает!

Фото: Взрыв из прошлого: Трансформатор странной формы на плотине Чикамауга недалеко от Чаттануги, Теннесси.
Сфотографировано в 1942 году Альфредом Т. Палмером, Управление военного управления, любезно предоставлено Библиотекой Конгресса США.

Почему мы используем высокое напряжение?

Ваш первый вопрос, вероятно, такой: если наши дома и офисы
с помощью копировальных аппаратов,
компьютеры
стиральные машины и электробритвы
рассчитаны на 110–250 вольт, почему бы электростанциям просто не передавать
электричество при таком напряжении? Почему они используют такое высокое напряжение? К
Объясните это, нам нужно немного узнать о том, как распространяется электричество.

Как электричество течет по металлу
проволока, электроны, которые несут свою энергию
покачиваться сквозь металлическую конструкцию, ударяясь и разбиваясь и
обычно тратит энергию как непослушный
школьники бегут по коридору. Вот почему провода нагреваются, когда
через них проходит электричество (что очень полезно в электрических тостерах и других
приборы, использующие ТЭНы). Оказывается, что
чем выше напряжение электричества, которое вы используете, и тем ниже ток,
тем меньше энергии тратится таким образом.Итак, электричество, которое приходит
от электростанций передается по проводам под очень высоким напряжением в
экономить энергию.

Фото: Спуск: эта старая подстанция (понижающий трансформатор) снабжает электроэнергией маленькую английскую деревню, где я живу. Его высота составляет около 1,5 м (5 футов), и его задача — преобразовывать несколько тысяч вольт входящей электроэнергии в сотни вольт, которые мы используем в наших домах.

Но есть и другая причина. Промышленные предприятия имеют огромные фабрики
машины, которые намного больше и более энергоемкие, чем все, что вы
есть дома.Энергия, которую использует прибор, напрямую связана (пропорциональна)
к используемому напряжению. Таким образом, вместо того, чтобы работать от 110–250 вольт, энергоемкие машины могут использовать
10 000–30 000 вольт. Небольшим предприятиям и механическим цехам может потребоваться
источники питания на 400 вольт или около того. Другими словами, разное электричество
пользователям нужны разные напряжения. Имеет смысл отгружать высоковольтные
электричество от электростанции, а затем преобразовать его в
более низкое напряжение при достижении различных пунктов назначения. (Даже в этом случае централизованные электростанции
все еще очень неэффективны.Около двух третей энергии, поступающей на электростанцию,
в виде сырого топлива, тратится на самом заводе и по пути к вам домой.)

На фото: изготовление больших электрических трансформаторов на заводе Westinghouse во время Второй мировой войны.
Фото Альфреда Т. Палмера, Управление военного управления, любезно предоставлено Библиотекой Конгресса США.

Рекламные ссылки

Как работает трансформатор?

Трансформатор основан на очень простом факте об электричестве: когда
по проводу течет колеблющийся электрический ток, он создает магнитное
поле (невидимый образец магнетизма) или «магнитный поток» все
вокруг него.Сила магнетизма (которая имеет довольно
техническое название плотности магнитного потока)
непосредственно связанный с
величина электрического тока. Так что чем больше ток, тем
сильнее магнитное поле. Теперь есть еще один интересный факт о
электричество тоже. Когда магнитное поле колеблется вокруг куска
провод, он генерирует электрический ток в проводе. Итак, если мы поставим
вторая катушка проволоки рядом с первой, и посылает колеблющийся
электрического тока в первую катушку, мы создадим электрический
ток во втором проводе.Ток в первой катушке обычно
называется первичным током, а ток
во втором проводе
это (сюрприз, сюрприз) вторичный ток.
Что мы сделали
вот пропустить электрический ток через пустое пространство от одной катушки
провод к другому. Это называется электромагнитным
индукция, потому что ток в первой катушке
вызывает (или «индуцирует») ток во второй катушке.
Мы можем сделать так, чтобы электрическая энергия передавалась более эффективно от одной катушки к
другой, обернув их вокруг прутка из мягкого железа (иногда называемого сердечником):

Чтобы сделать моток проволоки, просто скручиваем ее в петли или
(«повороты», как их любят называть физики).Если
вторая катушка
имеет такое же количество витков, что и первая катушка, электрический ток в
вторая катушка будет практически такого же размера, как и первая.
катушка. Но (и вот что самое интересное), если у нас будет больше или меньше ходов
во второй катушке мы можем сделать вторичный ток и напряжение
больше или меньше, чем первичный ток и напряжение.

Важно отметить, что этот трюк работает, только если
электрический ток каким-то образом колеблется. Другими словами, у вас есть
использовать тип постоянно меняющегося электричества, называемый переменным
ток (переменный ток) с трансформатором.Трансформаторы не работают с постоянным током (DC), где постоянный ток постоянно течет в одном и том же
направление.

Понижающие трансформаторы

Если у первой катушки больше витков, чем у второй катушки, вторичная
напряжение меньше, чем
первичное напряжение:

Это называется понижающей
трансформатор. Если вторая катушка имеет половину
столько витков, сколько первая катушка, вторичное напряжение будет вдвое меньше
величина первичного напряжения; если во второй катушке на одну десятую меньше
поворачивает, он имеет одну десятую напряжения.Всего:

Вторичное напряжение ÷
Первичное напряжение = Число витков вторичной обмотки ÷ Число витков
в начальной

Ток преобразуется в обратную сторону — увеличивается в размере — в
понижающий трансформатор:

Вторичный ток ÷ Первичный ток = Количество витков в
первичный ÷ Количество витков вторичного

Так понижающий трансформатор на 100 витков в первичной обмотке и 10 витков в первичной обмотке.
катушки во вторичной обмотке снизят напряжение в 10 раз, но
одновременно умножьте ток в 10 раз.Сила в
электрический ток равен току, умноженному на напряжение (Вт =
вольт x ампер — один из способов запомнить это), так что вы можете увидеть мощность в
вторичная катушка теоретически такая же, как мощность в
первичная обмотка. (На самом деле между
первичный и вторичный, потому что некоторая часть «магнитного потока» просачивается наружу.
сердечника часть энергии теряется из-за его нагрева и т. д.)

Повышающие трансформаторы

Изменяя ситуацию, мы можем сделать шаг вперед
трансформатор, который увеличивает
низкое напряжение в высокое:

На этот раз у нас больше витков на вторичной
катушка, чем первичная.По-прежнему верно, что:

Вторичное напряжение ÷ Первичное напряжение = Количество витков в
вторичный ÷ Количество витков первичной обмотки

и

Вторичный ток ÷ Первичный ток = Количество витков в
первичный ÷ Количество витков вторичного

В повышающем трансформаторе мы используем больше витков во вторичной обмотке, чем в
первичный, чтобы получить большее вторичное напряжение и меньшее вторичное
Текущий.

Рассматривая как понижающие, так и повышающие трансформаторы, вы можете видеть, что это общее правило:
катушка с наибольшим числом витков имеет наибольшее напряжение, а катушка с наименьшим числом витков
имеет самый высокий ток.

Трансформаторы в вашем доме

Фото: Типичные домашние трансформаторы. Против часовой стрелки
слева вверху: модем-трансформер, белый трансформер в iPod.
зарядное устройство и зарядное устройство для мобильного телефона.

Как мы уже видели, в городах много огромных трансформаторов.
и города, где подведена высоковольтная электроэнергия от входящих линий электропередачи.
преобразуется в более низкое напряжение. Но есть много трансформаторов в
Ваш дом тоже. Большие электрические приборы, такие как стиральные и посудомоечные машины, используют относительно высокое напряжение.
110–240 вольт, но электронные устройства, такие как портативные компьютеры и зарядные устройства для MP3-плееров и мобильных телефонов, используют относительно крошечные
напряжения: ноутбуку нужно около 15 вольт, зарядному устройству iPod — 12
вольт, а мобильному телефону обычно требуется менее 6 вольт, когда вы
зарядить его аккумулятор. Таким образом, электронные устройства, подобные этим, имеют небольшие размеры.
встроенные в них трансформаторы (часто устанавливаются в конце силового
свинец) для преобразования 110–240 вольт бытовой
питание на меньшее напряжение, которое они могут использовать. Если вы когда-нибудь задумывались, почему
у таких вещей, как мобильные телефоны, есть большие толстые короткие шнуры питания, потому что
они содержат трансформаторы!

Фотографии: электрическая зубная щетка, стоящая на зарядном устройстве. Батарея в щетке заряжается за счет индукции: нет прямого электрического контакта между пластиковой щеткой и пластиковым зарядным устройством в основании.Индукционное зарядное устройство — это особый вид трансформатора, разделенный на две части: одна в основании, а другая — в щетке. Невидимое магнитное поле связывает две части трансформатора вместе.

Зарядные устройства индукционные

Многие домашние трансформаторы (например, те, что используются в iPod и
сотовые телефоны) предназначены для зарядки аккумуляторных батарей.
Вы можете точно увидеть, как они работают: течет электричество.
в трансформатор из розетки на стене, попадает
преобразуется в более низкое напряжение и перетекает в аккумулятор в вашем
iPod или телефон.Но что происходит с чем-то вроде электрической зубной щетки, у которой нет
кабель питания? Он заряжается немного другим типом
трансформатор, одна из катушек которого находится в основании щетки, и
другой в зарядном устройстве, на котором стоит щетка. Вы можете узнать
О том, как работают подобные трансформаторы, читайте в нашей статье об индукционных зарядных устройствах.

Трансформаторы на практике

Если у вас есть дома некоторые из этих зарядных устройств для трансформаторов (обычные или индукционные), вы заметите, что они нагреваются после того, как пробыли какое-то время.Поскольку все трансформаторы выделяют некоторое количество отработанного тепла, ни один из них не является идеально эффективным: вторичная обмотка вырабатывает меньше электроэнергии, чем мы подаем в первичную, и именно отработанное тепло составляет большую часть разницы.
В небольшом домашнем зарядном устройстве для мобильного телефона потери тепла довольно минимальны (меньше, чем у старомодной лампы накаливания), и обычно не о чем беспокоиться.

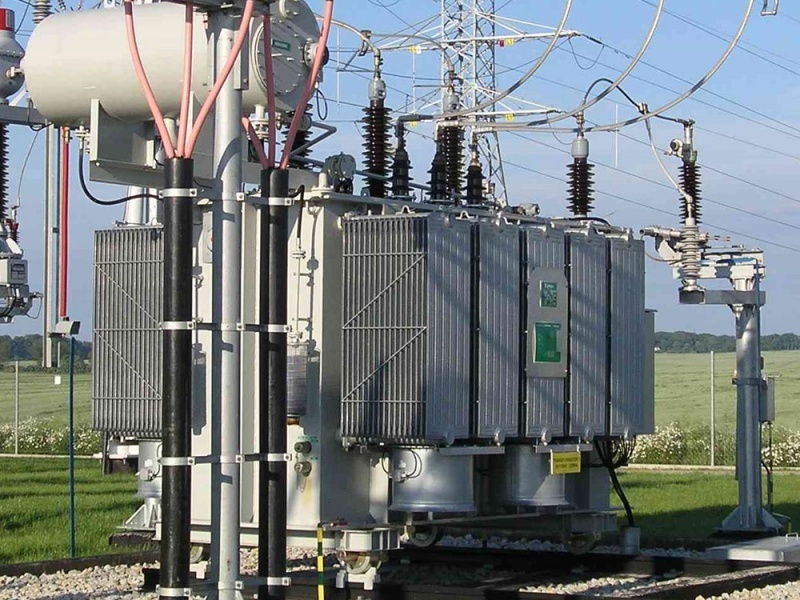

Но чем больше трансформатор, тем больший ток он несет и тем больше тепла он производит.Для трансформатора подстанции, подобного изображенному на нашей фотографии выше, шириной примерно с небольшой автомобиль, отходящее тепло может быть действительно значительным: оно может повредить изоляцию трансформатора, серьезно сократить срок его службы и сделать его гораздо менее надежным ( не будем забывать, что сотни или даже тысячи людей могут зависеть от мощности одного трансформатора, который должен надежно работать не только изо дня в день, но из года в год).
Вот почему вероятное повышение температуры трансформатора во время работы является очень важным фактором в его конструкции.Необходимо учитывать типичную «нагрузку» (интенсивность его использования), сезонный диапазон наружных (окружающих) температур и даже высоту (которая снижает плотность воздуха и, следовательно, эффективность его охлаждения) — все это необходимо учитывать. выяснить, насколько эффективно будет работать наружный трансформатор.

На практике большинство больших трансформаторов имеют встроенные системы охлаждения, использующие воздух, жидкость (масло или вода) или и то, и другое для отвода отходящего тепла. Обычно основная часть трансформатора (сердечник, а также первичная и вторичная обмотки) погружается в масляный бак с теплообменником.
насос и охлаждающие ребра прикреплены.Горячее масло перекачивается из верхней части трансформатора через теплообменник (который охлаждает его) и обратно в нижнюю часть, чтобы повторить цикл. Иногда масло перемещается по охлаждающему контуру только за счет конвекции без использования отдельного насоса. В некоторых трансформаторах есть электрические вентиляторы, которые обдувают охлаждающие ребра теплообменника воздухом для более эффективного рассеивания тепла.

Иллюстрация: Большие трансформаторы имеют встроенную систему охлаждения. В этом случае сердечник и катушка трансформатора (красный) находятся внутри большого масляного бака (серый). Горячее масло, взятое из верхней части резервуара, циркулирует через один или несколько теплообменников, которые отводят отработанное тепло с помощью охлаждающих ребер (зеленые), прежде чем возвращать масло в тот же резервуар внизу. Иллюстрация из патента США 4 413 674: Структура охлаждения трансформатора Рэндалла Н. Эйвери и др., Westinghouse Electric Corp., любезно предоставлено Управлением по патентам и товарным знакам США.

Что такое твердотельные трансформаторы?

Из того, что было сказано выше, вы могли понять, что трансформаторы могут быть очень большими, очень неуклюжими, а иногда и очень неэффективными.С середины 20 века всевозможные аккуратные электрические трюки, которые раньше выполнялись крупными (а иногда и механическими)
компоненты были сделаны электронным способом, с использованием так называемой «твердотельной» технологии.
Так, например, поменяли местами переключающее и усилительное реле.
для транзисторов,
в то время как магнитные жесткие диски все чаще заменяются флэш-памятью
(в таких вещах, как твердотельные накопители, твердотельные накопители и карты памяти USB).

В течение последних нескольких десятилетий инженеры-электронщики работали над разработкой так называемых твердотельных трансформаторов (SST).По сути, это компактные высокомощные высокочастотные полупроводниковые схемы, которые повышают или понижают напряжения с большей надежностью и
КПД по сравнению с традиционными трансформаторами; они также намного более управляемы, поэтому больше
реагировать на изменения спроса и предложения. «Умные сети» (будущие системы передачи электроэнергии, питаемые от прерывистых источников
возобновляемые источники энергии, такие как ветряные турбины и солнечные фермы),
поэтому будут основным приложением. Несмотря на огромный интерес, SST
технологии по-прежнему используются относительно мало, но, вероятно, будут
самая захватывающая область проектирования трансформаторов будущего.

Рекламные ссылки

Узнать больше

На сайте

На других сайтах

Книги

Для читателей постарше

• Конструкция и применение трансформаторов Роберт М. Дель Веккио и др. CRC Press, 2018. Подробное руководство по трансформаторам питания.
• Руководство по проектированию трансформаторов и индукторов, составленное полковником Уильямом Т. Маклайманом. CRC Press, 2011. Подробное практическое руководство по проектированию электрических машин с использованием индуктивности.
• Электрические трансформаторы и силовое оборудование Энтони Дж. Пансини. Fairmont Press, 1999. Объясняет теорию, конструкцию, установку и техническое обслуживание трансформаторов и различных типов трансформаторов перед тем, как перейти к рассмотрению соответствующих силовых устройств, таких как автоматические выключатели, предохранители и защитные реле.
• Трансформаторы и двигатели Джорджа Патрика Шульца. Newnes, 1997. Эта книга гораздо более практическая, чем некоторые другие книги, перечисленные здесь; он предназначен больше для электриков и людей, которым приходится работать с трансформаторами, чем для тех, кто хочет их проектировать.

Книги общего характера для младших читателей

• Д. К. Свидетель: Электричество Стива Паркера. Дорлинг Киндерсли, 2005. Исторический взгляд на электричество и на то, как люди применяют его на практике.
• Сила и энергия Криса Вудфорда. Факты в файле, 2004. Одна из моих собственных книг описывает, как люди использовали энергию (включая электричество) на протяжении всей истории.

Патенты

Существуют сотни патентов на электрические трансформаторы различных типов.Вот несколько особенно интересных (ранних) из базы данных Управления по патентам и товарным знакам США:

• Патент США 351,589: Система распределения электроэнергии Люсьена Голлара и Джона Гиббса, 26 октября 1886 г. Голлард и Гиббс описывают, как можно использовать трансформаторы для повышения и понижения напряжения для эффективного распределения энергии — основы современного электроснабжения. система во всем мире.
• Патент США 433702: Электрический трансформатор или индукционное устройство, Никола Тесла, 5 августа 1890 г.Тесла описывает трансформатор со сдвигом фаз (такой, который может создавать разность фаз между первичным и вторичным токами).
• Патент США 497113: Трансформаторный двигатель, автор Отто Титус Блати, 9 мая 1893 г. Комбинированный трансформатор и двигатель, произведенный одним из изобретателей трансформатора.
• Патент США 1422653: Электрический трансформатор для регулирования или изменения напряжения подаваемого тока, Эдмунд Берри, 11 июля 1922 года. Трансформатор с круговой шкалой, позволяющей регулировать выходное напряжение.

Новостные статьи

• Трансформаторы: супергерои электротехнических изобретений Вацлава Смила. IEEE Spectrum. 25 июля 2017 года. На планете миллиарды трансформаторов — в вашем смартфоне, ноутбуке, зубной щетке и других местах; не пора ли нам еще больше их оценить? Включает в себя горшечную историю.

Интеллектуальные трансформаторы

• сделают сеть более чистой и гибкой, Субхашиш Бхаттачарья, IEEE Spectrum, 29 июня 2017 г. Взгляд в будущее на твердотельных трансформаторах.
• Мэттью Л. Уолд, «Упражнение по замене важных трансформеров (не голливудского)». Нью-Йорк Таймс. 14 марта 2012 г. Если трансформаторы являются неотъемлемой частью электросети, как их можно удалить во время технического обслуживания или отказа компонентов?
• Next for the Grid: Solid State Transformers Майкл Канеллос, Green Tech Media, 15 марта 2011 г. Обзор того, как твердотельные трансформаторы могут революционизировать наши электрические сети.

Список литературы

1. ↑ Напряжение передачи варьируется от страны к стране в зависимости от расстояния, на которое необходимо передать электроэнергию, но обычно находится в диапазоне примерно 45 000–750 000 вольт.
   (45–750 кВ).Однако некоторые линии дальней связи работают при напряжении более 1 миллиона вольт (1 000 000 вольт или 1000 кв).
   См. «Технологии защиты систем передачи переменного тока сверхвысокого напряжения» Бин Ли и др. Эльзевьер, 2020, стр. 1–5.
   Линии высокого напряжения классифицируются как 45–300 кВ; диапазон сверхвысокого напряжения от 300 кВ до 750 кВ; а сверхвысокие напряжения обычно превышают 800 кВ, согласно данным «Воздушные линии электропередачи: планирование, проектирование, строительство» Фридриха Кисслинга и др.
   Springer, 2003/2014, с.6.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2007, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис.(2007/2021) Трансформаторы электрические. Получено с https://www.explainthatstuff.com/transformers.
