ИМПУЛЬСНЫЕ БЛОКИ ПИТАНИЯ SMPS

В последние годы происходит повсеместная замена обычных трансформаторных источников питания современными импульсными блоками питания (далее именуемые SMPS — Switching Mode Power Supply).

При проектировании импульсных трансформаторов использовались следующие требования:

• высокая производительность
• небольшие размеры
• минимальное рабочее напряжение
• низкая частота сбоев
• низкий ток холостого хода

Теория импульсных блоков питания

В обычных источниках питания изменение напряжения и гальваническая развязка выполнялись на трансформаторе со стальным сердечником, работающим на частоте 50 Гц, полупроводниковым выпрямителем и линейным стабилизатором напряжения.

Однако КПД этой схемы очень низкий (не превышает 50%), большая часть мощности преобразуется в тепло в трансформаторе, диоде и аналоговом стабилизаторе. Большая номинальная выходная мощность требует наличия сетевого трансформатора повышенного размера и большой потери тепла. Этого неудобства можно избежать, увеличив рабочую частоту до нескольких сотен кГц и заменив регулятор напряжения электронным ключом с интеллектуальным управлением. Их задача — преобразовать сетевое напряжение в постоянное, а затем в выпрямленное напряжение, выполняемое быстрым переключением транзисторов. В результате получается высокочастотное прямоугольное напряжение, которое преобразуется импульсным трансформатором и выпрямителем.

Стабилизация выходной мощности достигается изменением ширины импульса при постоянной частоте или включением переключения в определенные периоды времени в зависимости от нагрузки схемы. Наиболее важные преимущества SMPS, сравнимые с обычными блоками питания:

• малый вес, уменьшенный объем, повышенная эффективность
• малая емкость фильтрующих конденсаторов для высоких частот переключения
• отсутствие слышимых помех из-за того, что частота переключения находится за пределами слышимого диапазона
• простое управление различными выходными напряжениями
• легко снижать высокое сетевое напряжение

С развитием мощных транзисторов с быстрой коммутацией для высоких частот, стало возможным использовать ИИП, работающие на частотах до 1 МГц. С помощью этого типа резонансных трансформаторов рабочие частоты могут быть увеличены даже до 3 МГц. Тем не менее, эти преимущества уменьшаются из-за нежелательного высокочастотного излучения, а также из-за более низкой скорости реакции на возможные изменения нагрузки.

Правда доступность новых магнитных материалов для трансформаторов, работающих в диапазоне частот примерно до 1 МГц, а также достижения в области источников питания стимулировали разработку новых высокочастотных сердечников трансформаторов.

Эта тенденция привела к разработке новых ферритов Mn-Zn с очень мелкой структурой зерен и материалов с уменьшенными гистерезисными потерями, что позволяет передавать мощность в диапазоне от 1 до 3 МГц. Высокие рабочие частоты приводят к дальнейшему уменьшению размеров ядер и, следовательно, всего блока питания. Новый принцип конструкции в планарной технологии позволяет изготавливать высокочастотные трансформаторы с кардинально уменьшенными размерами (плоские трансформаторы, низкопрофильные трансформаторы). Эта технология оказывает сильное влияние на разработку преобразователей постоянного и переменного тока, а также на производство гибридных импульсных источников питания.

Но вернёмся к теории. Импульсный источник питания работает контролируя среднее напряжение, подаваемое на нагрузку. Это делается путем размыкания и замыкания переключателя (обычно мощного полевого транзистора) на высокой частоте. Система более известна как широтно-импульсная модуляция — ШИМ. Схема ШИМ — самая важная, которая отличает этот тип блока питания, поэтому стоит вспомнить хотя бы само название.

На приведенной диаграмме показаны идеи, лежащие в основе работы ШИМ, и ее довольно просто понять: V = напряжение, T = период, t (вкл.) = длительность импульса. Среднее напряжение приложенное к нагрузке, можно объяснить следующей формулой:

Vo (av) = (t (on) / T) x Vi

Импульсы следуют друг за другом быстро (это порядка многих кГц, то есть тысячи раз в секунду), и для того, чтобы нагрузка не видела внезапных импульсов, необходимы конденсаторы, обеспечивающие относительно постоянный уровень напряжения. Уменьшение времени t (on) вызывает уменьшение среднего значения выходного напряжения Vo (av) и наоборот — увеличение длительности высокого вольтажного состояния t (on) увеличивает выходное напряжение Vo (av).

Предположим, что импульсный блок питания подает напряжение +12 В на нагрузку 6 А. Теперь, когда ток нагрузки внезапно повышается до 8 А, напряжение автоматически снижается до + 10,6 В. За доли секунды обратная связь, отправленная в схему ШИМ, заметит падение напряжения и включит полевой МОП-транзистор на более длительный период времени t (on). Благодаря этому схема может передавать больше мощности и восстанавливать выходное значение напряжения до +12 В.

Частота, с которой работает ШИМ, обычно находится в диапазоне от 30 кГц до 150 кГц, но может быть намного выше.

Схемотехника источников питания SMPS

Вот мы и дошли до практики. В зависимости от требуемой выходной мощности используются разные типы источников питания. Рассмотрим типы трансформаторных схем

Обратноходовый преобразователь

На приведенной схеме показаны основные формы сигналов тока и напряжения для обратноходового трансформатора.

Базовая схема flyback с трансформатором

В первой фазе цикла переключатель подключает дроссель L непосредственно к входному напряжению. Из-за постоянного входного напряжения Ue через дроссель протекает линейно возрастающий ток.

В этой фазе диод D заблокирован. Когда кнопка S открывается, полярность на дросселе меняется на обратную, так что диод проводит и энергия, накопленная в дросселе, передается нагрузочному конденсатору CLi R1. Дроссель действует как источник энергии. Таким образом, регулируя время зарядки на заданной частоте, можно менять энергию запасенную в дросселе.

Чтобы получить гальваническую развязку между входом и выходом схемы, дроссель заменяется трансформатором. Этот элемент действует как промежуточный накопитель энергии, так что цепь нагрузки может использовать энергию запасенную в трансформаторе, и тогда отсутствует прямая нагрузка на источник питания.

Условием сохранения энергии будет наличие в сердечнике трансформатора воздушного зазора или изолирующей прокладки между обеими половинами сердечника (которая имеет тот же эффект, что и воздушный зазор в средней части сердечника), но использование воздушного зазора в средней части сердечника обеспечивает лучшую обратную связь между обмотками.

Преобразователи прямоходового типа

На рисунке показана базовая схема преобразователя прямоходового типа. Когда ключ S замкнут, то линейно возрастающий ток течет через катушку непосредственно к конденсатору Ca и к нагрузке R1. На этом этапе энергия одновременно передается на дроссель и нагрузку. Диод D заблокирован.

Базовая схема прямоходового электропитания

Когда ключ открывается, магнитное поле дросселя прерывается. Полярность дросселя меняется, открывая диод. Энергия от дросселя через диод поступает на конденсатор и на нагрузку. Поскольку передача энергии в выходную схему также происходит при замкнутом ключе, тип этого трансформатора называется прямоходовым. Как и в случае трансформаторов обратного хода, энергия, запасенная в индуктивности в этом типе блока питания, может быть изменена за счет различного времени переключения.

Прямоходовое электропитание с трансформатором

На этой схеме показан источник питания прямого типа с трансформатором для разделения и преобразования сетевого напряжения. При использовании сердечника без воздушного зазора между первичной и вторичной обмотками поддерживается постоянный магнитный контакт. Но сбор и сглаживание выходного тока необходимо реализовать в отдельном дросселе Ls, для каждого выходного напряжения отдельно. Энергия, запасенная трансформатором во время фазы проводимости, передается на L1, Dl, Ce в фазе блокировки. Диод открывается при изменении полярности дросселя накопителя энергии.

Двухтактные преобразователи

Фактически, двухтактные трансформаторы состоят из двух соединенных между собой одиночных трансформаторов.

Базовая схема источника питания двухтактного типа

Переключатели S1 и S2 поочередно подключают первичную обмотку к источнику Ue. По сравнению с трансформатором прямого и обратного хода эта конфигурация обеспечивает возможность полной петли гистерезиса. Благодаря биполярной системе можно получить вдвое большую мощность при том же размере сердечника.

Двухтактный преобразователь

Даже при больших изменениях нагрузки, двухтактный трансформатор генерирует симметричное выходное напряжение, что позволяет напрямую использовать переменное напряжение без предварительного выпрямления, например в галогенном освещении.

Выбор вариантов схем электропитания

Однотранзисторный прямой преобразователь

Преимущества:

• легкое размагничивание сердечника
• дешевый в сборке

Недостатки:

• обратное напряжение на транзисторе Uds> 2Ue
• необходима размагничивающая обмотка
• нужна хорошая магнитная связь между первичной и размагничивающей обмоткой

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Двухтактный преобразователь

Преимущества:

• управляющее напряжение транзисторов имеет одинаковое значение

Недостатки:

• обратное напряжение на транзисторе Uds> 2Ue
• проблемы связанные с симметричностью
• нужна хорошая магнитная связь между первичными обмотками
• опасность одновременной проводимости транзисторов

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Двухтранзисторный прямой преобразователь

Преимущества:

• напряжение на транзисторе Uds = Ue
• легкое размагничивание сердечника
• трансформатор может иметь большую индуктивность рассеяния

Недостатки:

• управляющие напряжения должны быть гальванически развязаны

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Односторонний двухтактный преобразователь

Преимущества:

• напряжение на транзисторе Uds = Ue
• трансформатор может иметь большую индуктивность рассеяния

Недостатки:

• проблемы, связанные с симметризацией
• опасность одновременной проводимости транзисторов
• управляющие напряжения должны быть гальванически развязаны

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Мостовой двухтактный преобразователь

Преимущества:

• напряжение на транзисторе Uds = Ue
• трансформатор может иметь большую индуктивность рассеяния

Недостатки:

• проблемы, связанные с симметризацией
• опасность одновременного включения транзисторов на одном плече моста
• управляющие напряжения должны быть гальванически развязаны

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Обратноходовый преобразователь

Преимущества:

• можно регулировать несколько выходных напряжений одновременно
• большой диапазон регулировки при изменении входного напряжения

Недостатки:

• обратное напряжение на транзисторе Uds> 2Ue
• сильная нагрузка на конденсатор и диод на выходе
• необходим сердечник большого поперечного сечения с воздушным зазором
• проблемы связанные с излучением электромагнитным и вихревые токи

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Инвертирующий (Buck-boost) конвертер

Преимущества:

• напряжение на транзисторе Uds = Ue
• простой дроссель
• нет проблем с магнитной обратной связью
• небольшая нагрузка на входной конденсатор

Недостатки:

• нет гальванической развязки между входом и выходом
• управляющее напряжение должно быть «плавающим»

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Повышающий преобразователь

Преимущества:

• простой дроссель
• нет проблем с магнитной обратной связью

Недостатки:

• обратное напряжение на транзисторе Uds = Ua> Ue
• нет гальванической развязки между входом и выходом
• средняя нагрузка на выходной конденсатор

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Понижающе-повышающий преобразователь

Преимущества:

• простой дроссель
• нет проблем с магнитной обратной связью

Недостатки:

• обратное напряжение на транзисторе Uds = Ua + Ue
• нет гальванической развязки между входом и выходом
• сильная нагрузка на выходной конденсатор
• управляющее напряжение должно быть «плавающим»
• выходное напряжение отрицательно по отношению к входному напряжению

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Обратноходовый конвертор

Преимущества:

• увеличивает или снижает напряжение при сохранении гальванической развязки входа и выхода

Недостатки:

• обратное напряжение на транзисторе Uds> 2Ue
• сильная нагрузка на конденсатор и диод на выходе
• необходим сердечник большого поперечного сечения с воздушным зазором
• проблемы связанные с излучением электромагнитным и вихревые токи

Twt / T — коэффициент заполнения

a. форма волны напряжения на транзисторе
b. выходной ток
c. форма волны тока, протекающего через входной конденсатор
d. форма волны тока, протекающего через выходной конденсатор

Какую надо выбирать схему? Зависит от области применения. В любом случае во всех современных приборах используется импульсный источник питания. И несмотря на более сложную структуру, они значительно лучше своих предшественников с точки зрения эффективности и удельной мощности.

   Форум по БП

   Форум по обсуждению материала ИМПУЛЬСНЫЕ БЛОКИ ПИТАНИЯ SMPS

КЛАССИФИКАЦИЯ БЛОКОВ ПИТАНИЯ И ЗАРЯДНЫХ УСТРОЙСТВ — Классификация — БЛОКИ ПИТАНИЯ — Электронные компоненты (каталог)

Блоки питания и коммутационные устройства

Импульсный БП — из зарядного устройства

Имеющиеся в широкой продаже импульсные зарядные устройства для малогабаритной аппаратуры — неплохая основа для построения блоков питания, обладающих более широкими возможностями, чем исходные устройства. О том, как превратить такое зарядное устройство в блок питания, рассказывается в статье.

Для зарядки аккумуляторных батарей и питания компактной аппаратуры (мобильных телефонных аппаратов, MP-3 плейеров, электронных книг) в настоящее время широко используются различные импульсные зарядные устройства. К сожалению, их выходное напряжение (обычно около 5 В при токе нагрузки 0,2…2 А) плохо отфильтровано, имеет большой уровень пульсаций, а сами они являются источниками радиопомех, что не позволяет использовать их для питания радиоприёмных, звукоусилительных и измерительных устройств. Однако все эти недостатки довольно легко устранимы, и после несложной доработки такие «зарядники» становятся способными питать и названные устройства.

В качестве примера ниже описана доработка зарядного устройства модели AC-15E (его схема представлена на рис. 1), обеспечивающего выходное стабилизированное напряжение 5,6 В при токе нагрузки до 0,8 А. Напряжение сети 220 В поступает на конденсатор фильтра выпрямленного напряжения C5 через защитный резистор R1 и диод D1 (позиционные обозначения элементов соответствуют имеющимся на монтажной плате устройства). Импульсный преобразователь напряжения выполнен на высоковольтном транзисторе Q1, трансформаторе T1 и элементах R5, C6. Резистор R2 предназначен для запуска преобразователя, элементы D6, R9, С2 образуют цепь демпфирования.

Рис. 1

На транзисторе Q2 выполнены узлы защиты от перегрузки и стабилизации выходного напряжения. При увеличении эмиттерного тока транзистора Q1 растёт падение напряжения на резисторе R3, и когда оно становится больше 0,6 В, открывается транзистор Q2, который шунтирует эмиттерный переход Q1, после чего ток коллектора этого транзистора снижается.

Узел стабилизации выходного напряжения работает следующим образом. Когда выходное напряжение по какой-либо причине увеличивается, растёт ток через излучающий диод оптрона PC1, в результате чего его фототранзистор открывается. Вместе с ним открывается транзистор Q2, что приводит к уменьшению тока базы Q1 и понижению напряжения на выходе устройства. При отклонении выходного напряжения от заданного значения в сторону уменьшения процесс протекает в обратном направлении.

Конденсатор C7 фильтрует выпрямленное диодом Шотки D7 напряжение обмотки III трансформатора Т1. Выходное напряжение устройства зависит от напряжения стабилизации стабилитрона D8 (превышает его примерно на 1,1. ..1,2 В).

Схема блока питания (БП), собранного на основе этого зарядного устройства, показана на рис. 2 (позиционные обозначения новых элементов начинаются с цифры 1). Его было решено изготовить на стабилизированное выходное напряжение 3,3 В, для чего стабилитрон D8 был заменён прибором с напряжением стабилизации 2,4 В. БП с таким выходным напряжением можно использовать для питания малогабаритных радиоприёмников, компактных фотоаппаратов, детских игрушек и других устройств, рассчитанных на автономное питание напряжением 2,4…3,7 В. При желании, применив соответствующий стабилитрон, можно получить выходное напряжение в интервале 3,3…6 В.

Рис. 2

Для уменьшения помех, создаваемых импульсным преобразователем, он подключён к сети 220 В через LC-фильтр, состоящий из элементов 1L1, 1L2, 1L3, 1C1, 1C2. Дроссель 1L3 установлен на место резистора R1, а вместо последнего установлен защитный резистор 1R1 большего сопротивления. Конденсатор фильтра C5 заменён конденсатором большей ёмкости и с более высоким номинальным напряжением.

Номинал токоограничивающего резистора R5 (680 Ом) уменьшен до 470 Ом, а резистора R3 (10 Ом) — до 5,1 Ом (чем меньше сопротивление этого резистора, тем больше ток нагрузки, при котором срабатывает защита). Значительно увеличена ёмкость конденсатора фильтра C7. Параллельно излучающему диоду оптрона подключён ранее отсутствовавший на плате резистор R10 (чем меньше его сопротивление, тем больше выходное напряжение БП). Напряжение на нагрузку поступает через LC-фильтр, состоящий из элементов 1L4, 1L5, 1L6, 1C5-1C9. Светодиод 1HL1 светит при наличии выходного напряжения.

Устройство рассчитано на длительную непрерывную работу при токе нагрузки до 0,5 А, но способно кратковременно питать и нагрузку, потребляющую ток 1 А. Режим работы в этом случае такой: 1 мин при токе нагрузки 1 А, затем перерыв 5 мин при токе нагрузки менее 0,5 А, далее снова 1 мин при токе 1 А и так далее. Амплитуда пульсаций и шумов при токе нагрузки 0,5 А — около 50 мВ, при 1 А — около 100 мВ (в этом случае выходное напряжение снижается до 3,1 В). Выходного тока 0,5 А при напряжении 3,3 В достаточно для питания портативного радиоприёмника, содержащего относительно мощный УМЗЧ, а тока 1 А -для питания портативных фотоаппаратов и большинства детских игрушек.

Детали БП смонтированы в пластмассовом корпусе размерами около 95x80x26 мм от приёмного устройства для беспроводных компьютерных клавиатуры и мыши (рис. 3). Некоторые дополнительные детали приклеены к корпусу термоклеем и полимерным клеем «Квинтол».

Рис. 3

Резистор 1R1 — невозгораемый Р1-7 или импортный разрывной, размещён внутри изолирующей силиконовой невозгораемой трубки. Конденсаторы 1С1, 1С2 — керамические высоковольтные, 1С3, 1С6, 1C7, 1C9 — керамические многослойные (первые три припаяны между выводами соответствующих оксидных конденсаторов, четвёртый смонтирован в штекере питания XS1). Оксидные конденсаторы — импортные аналоги К50-68.

Дроссели 1L1 — 1L3 — миниатюрные промышленного изготовления с H-образными ферритовыми магнитопрово-дами и обмотками сопротивлением 3. ..22 Ом, 1L4-1L6 -самодельные, намотаны на кольцевых магнитопроводах диаметром 22 мм из низкочастотного феррита и содержат 20…30 витков многожильного монтажного провода. Чем больше индуктивность этих дросселей и меньше сопротивление их обмоток, тем лучше.

При переделке или ремонте неисправного зарядного устройства вместо транзистора MJE13001 можно применить (с учётом цоколёвки) KF13001, MJE13002, MJE13003. Если возможно, желательно подобрать экземпляр с наибольшим статическим коэффициентом передачи тока базы и наименьшим обратным током коллектора. Вместо транзистора 2SC845 подойдёт любой из серий 2SC1845, BC547, SS9014, КТ645, КТ3129, КТ3130. Оптрон PS817C можно заменить любым из SFH617A-2, LTV817, PC817, EL817, PS2501-1, PC814, PC120, PC123, а диод FR107 — любым из UF4007, FR157, MUR160, 1N5398, КД247Д, КД258Г. Этими же диодами можно заменить и 1N4007. Вместо диода 1N4148 подойдёт любой из 1N914, 1SS244, КД521, КД522. Возможная замена диода Шотки 1N5819 — MBRS140TR, SB140, SB150, асветодиода КИПД35Е-Ж — любой непрерывного свечения без встроенного резистора. Если БП будет настроен на большее выходное напряжение, то сопротивление токоограничивающего резистора 1R3 необходимо увеличить. Внешний вид БП показан на рис. 4.

Рис. 4

Для подключения к нагрузке применён двухпроводный шнур с медными жилами сечением 1 мм². На него надеты два ферритовых трубчатых магнитопровода длиной 24 мм: один — поблизости от корпуса БП, другой — рядом со штекером питания XS1. Корпус устройства не экранирован, поэтому питаемые от него простейшие УКВ-радиоприёмники (например, собранные на микросхемах К174ХА34, К174ХА34А, TDA7088T) в условиях неуверенного радиоприёма чувствительны к помехам, если находятся от него на расстоянии менее 500 мм (примерно такой же или больший уровень ВЧ помех создают КЛЛ). При желании БП нетрудно и экранировать, оклеив корпус изнутри липкой алюминиевой фольгой, электрически соединённой с минусовой обкладкой конденсатора 1С8.

Аналогичным образом можно модернизировать и другие зарядные устройства, например, собранные по схемам [1, 2].

Литература

1. Бутов А. Активный разветвитель сигнала для стереотелефонов. — Радио, 2014, № 1, с. 12-14.

2. Бутов А. Доработка сетевого зарядного устройства. — Радио, 2013, № 3, с. 20, 21.

Автор: А. Бутов, с. Курба Ярославской обл.

схема. Замена адаптера. Принцип работы импульсного блока питания. Почему сетевой адаптер сгорел? Его устройство

Одна из самых распространенных проблем с телевизорами связана с неисправностью блока питания. Обычно его ремонт требуется в том случае, если любой из элементов платы выходит из строя, и, как правило, это отнюдь не самый трудоемкий и дорогой вид работ. Однако заниматься им могут только специалисты, поскольку любые некорректные действия с БП могут привести к серьезным поломкам в самых разных частях аппарата.

О том, что такое блок питания, для чего нужен, и как понять, что он неисправен, пойдет речь в нашей статье.

Что это такое?

В самом общем смысле блок питания представляет из себя источник электричества, который снабжает телевизор необходимым током. Этот модуль позволяет преобразовывать сетевое напряжение до значений, необходимых для полноценного функционирования техники. Как правило, БП включен в комплектацию антенн с усилителем для того, чтобы улучшать прием сигнала.

Блоки питания – универсальные приборы, они могут устанавливаться в других приспособлениях: для улучшения качества сигнала сотовой, спутниковой связи и даже интернета. БП незаменим в ситуации, когда используется Wi-Fi-адаптер, кстати, он также представляет из себя одну из разновидностей антенн. Проще говоря, везде, где используются радиоволны и имеется принимающая антенна, нужен блок питания.

Но мы рассмотрим только те его разновидности, которые требуются для бесперебойной работы телевизионной техники.

Обращаем внимание: актуальность установки и поддержания работоспособности БП прямо связана с тем, что в его отсутствие и починить его бывает очень затратно или даже невозможно.

Телевизионный блок питания выполняет три основные функции:

• преобразование энергии подачи тока в аппаратуру;
• защита от помех подпитывающего напряжения;
• поддержание необходимого уровня напряжения внутри самого телевизора.

Наибольшее распространение получили современные системы, работающие от стандартных сетей в 220 Вт. Такие элементы бывают встроенными в единую конструкцию антенны либо располагающимися отдельно, когда подключение осуществляется через порт.

Если речь идет о встроенных моделях, то обычно применяется бестрансформаторная схема. В этом случае преобразование энергии осуществляется за счёт широтно-импульсной модуляции. Такие блоки питания включаются в самую обычную розетку, их рассчитанная мощность составляет 10 Вт. Этого параметра вполне достаточно для того, чтобы обеспечить питание антенны. Подобные элементы довольно компактны и не занимают много места, но в случае неисправности незамедлительно приводят к выводу из строя всей системы приема сигнала.

Поэтому бывает более практичным приобрести внешние устройства. Они ориентированы на то, что в случае выхода из строя БП некоторый сигнал всё же будет сохранён, хотя, безусловно, хорошим он не будет. В любом случае еще одно достоинство наружных блоков питания сводится к тому, что их можно быстро и просто заменить при необходимости.

Схема работы базируется на трансформаторе. При этом выходное напряжение БП стабилизируется параболическим образом, типовыми параметрами для выходного напряжения стали значения 24, а также 18, 12 и 5 Вт. Более точные цифры определяются в зависимости от технико-эксплуатационных параметров антенны.

Устройство и принцип работы

Чаще всего плата блока питания представляет собой отдельный электронный модуль. Это является отличительной чертой любого телевизора с небольшой диагональю экрана, а в более крупных моделях она встроена.

Любая плата блока питания имеет следующие составляющие:

• трансформатор;
• сетевой фильтр;
• узлы рабочего и дежурного режима;
• модуль предохранения от перегрузки;
• радиаторы, то есть элементы охлаждения.

Принцип работы блока питания сводится к приведению подаваемого сетевого напряжения к тому виду, который будет удовлетворять требованиям энергоснабжения базовых электронных узлов телевизионной техники, в том числе и его матрицы.

Важно: величина и параметры питающих потенциалов должны в точности соответствовать как самим рабочим напряжениям, так и их эпюрам.

В большинстве случаев они указываются непосредственно на каждое предлагаемое устройство.

Как подключить?

Рассмотрим подробнее, как подсоединить БП. В большинстве случаев в активную антенну усилитель уже вмонтирован. А вот в пассивной – его нет. Чтобы его подключить, в первую очередь необходимо собрать антенный кабель со штекером, который будет предназначен для данных целей. Рассмотрим, как это сделать.

Сначала следует подготовить сам кабель, то есть зачистить его. Для этого острым канцелярским ножом либо скальпелем выполняют тонкий разрез по окружности на удалении 1,5 см от края кабеля. При выполнении этой работы очень важно быть аккуратным и постараться не повредить волоски экранированной оплётки, расположенной сразу под изоляционным слоем.

После того как эти действия будут выполнены, упомянутые волоски нужно осторожно отогнуть, а расположенный около них кусок фольги убрать.

Отступив от загнутого края оплетки примерно 5 мм, необходимо сделать ещё один срез по окружности. Он необходим для того, чтобы удалить внутренний изоляционный слой. После этого кабель, подготовленный к монтажу, следует просунуть под соответствующие крепежи в коробке БП и затянуть винтами.

Обращаем особое внимание на то, что когда подключается провод, его металлизированная оплетка непременно должна иметь контакт с залуженной площадкой, которая является обязательным элементом конструкции любого корпуса БП. Если этого не сделать, то питание на антенну попросту не будет поступать. Нужно учесть и тот факт, что кабельная оплетка ни в коем случае не должна соприкасаться с центральной жилой самого провода. Если это случится, то произойдет короткое замыкание, и индикатор работы модуля не будет функционировать.

Для сведения: при корректном подсоединении блока питания с самим антенным кабелем после выполнения всех необходимых настроек телевизор обычно показывает намного больше каналов, чем прежде.

Как проверить на исправность?

В общем виде наружная диагностика возможных неисправностей и поломок блока питания выглядит следующим образом.

Если внешний вид конденсаторов вызывает у вас хоть какие-то подозрения, то их необходимо сразу же снять и заменить.

Вы заметили перебои с работой дежурного режима – нужно сразу же проверить напряжение на управляемом стабилитроне. Если на выходе данного узла напряжение будет отсутствовать либо иметь слишком низкие значения, следовательно, режим работы нарушен.

Для того чтобы восстановить функциональность элемента, необходимо удостовериться в работоспособности всех остальных деталей схемы. Для этого следует выпаять один контакт подозрительного конденсатора либо резистора, все сгоревшие элементы удалить полностью и сразу же заменить новыми. Если вы увидите участок некачественной пайки – это место нужно залудить с флюсом, а после удостовериться в том, что контакты прочно зафиксированы в зоне крепления.

О восстановлении работоспособности схемы БП и возвращении дежурного режима укажут появление напряжение в 5 В, а также мигание красного светового индикатора на лицевой панели телевизора.

Обращаем внимание на то, что при каждой замене остальных подозрительных элементов необходимо сразу же выполнять проверку – произошли ли изменения на выходе блока питания.

О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда.

Возможные неисправности и их причины

О том, что блоку управления телевизором необходим ремонт, могут указать следующие признаки:

• телевизор не включается при нажатии кнопки, при этом светодиодная индикация-лампочка на корпусе не загорается;
• лампочка загорается, но техника не запускается;
• изображение идёт с большим отрывом от звука;
• возникают значительные помехи – возможны изломы и полосы на экране;
• искажение звука – телевизор пищит, тарахтит, издает другие шумы.

Все перечисленные неисправности БП могут быть вызваны несколькими причинами, среди которых выделяют:

• устройство уходит в защиту вследствие короткого замыкания, которое привело к перегоранию БП или отдельных его компонентов;
• нестабильная подача напряжения в сети;
• перегорание предохранителя;
• полный или частичный износ конденсаторов.

Чтобы запустить телевизор и получить полноценное качественное изображение, попробуйте несколько раз повторить включение и выключение агрегата.

Обращаем особое внимание на то, что любые самостоятельные попытки починки телевизора, как правило, приводят только к усугублению проблем с электронными элементами системы или даже полному выходу их из строя. Любые неправильные действия влекут за собой необходимость замены телевизионной материнской платы, стоимость которой доходит до 70% стоимости всего агрегата.

Все элементы сложного электронного оборудования необходимо ремонтировать с точным соблюдением всех правил техники безопасности, в частности, следует предварительно разрядить входные конденсаторы. Не имея специального опыта подобных работ и знаний, вы можете причинить вред не только самому телевизору, но и своему здоровью.

О том, каков принцип работы у блока питания для телевизора, смотрите в следующем видео.

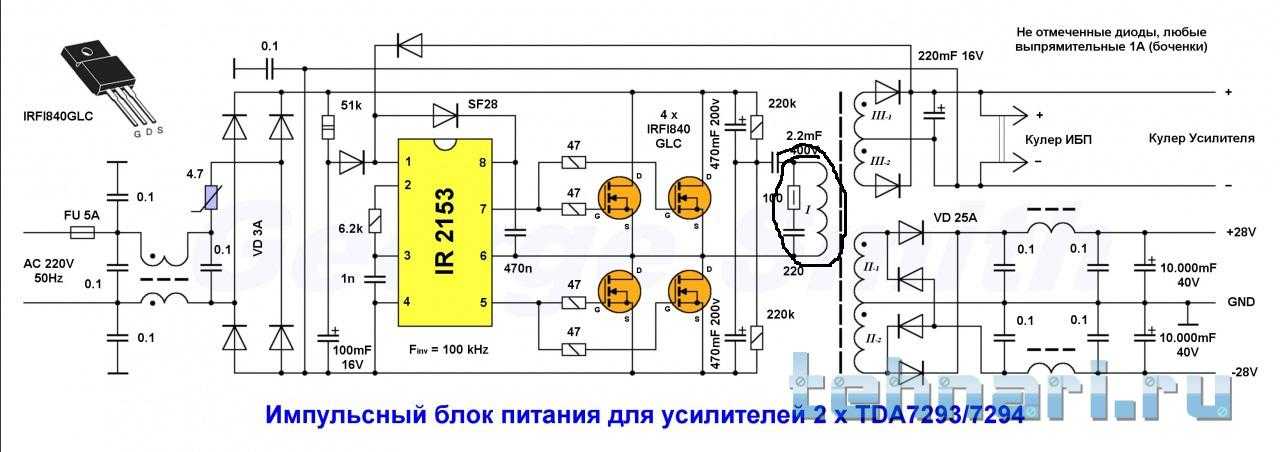

Импульсный блок питания мощного УМЗЧ А. Колганов, г. Калуга

ШИМ контроллеры — справочник по микросхемам для импульсных блоков питания

Наибольшее распространение в источниках питания для бытовой аппаратуры получили импульсные блоки питания с импульсным трансформатором, в которых силовой ключ работает на постоянной частоте повторения импульсов, а длительность самих импульсов изменяется под действием формирователя широтно-импульсной модуляции ШИМ (ШИМ, англ. pulse-width modulation (PWM)).

Определение: широтно-импульсная модуляция — процесс управления мощностью, подводимой к нагрузке, путем изменения скважности импульсов, при постоянной частоте.

Принцип работы импульсных блоков питания на основе широто-импульсной модуляции

Рис. 1. Принцип формирования ШИМ.

Формирование ШИМ осуществляется с помощью порогового элемента ПЭ, на один вход которого подается пилообразное напряжение U_пил а на второй — медленно изменяющееся напряжение U_изм, пропорциональное значению выходного напряжения лока питания U_вых. Изменение наклона пилы или уровня напряжения U_изм приводит к изменению момента срабатывания ПЭ, а значит, и длительности импульсов t_о на выходе ключа К (рис. 1). Отметим, что пилообразное напряжение может сниматься как с выхода специального генератора, так и с низкоомного резистора, включенного последовательно с силовым ключом К (во время замкнутого состояния ключа ток, проходящий по нему и по соответствующей обмотке импульсного трансформатора, близок по форме к пилообразному).

В схему управления обычно входят задающий генератор (чаще всего, RC-типа или блокинг-гене-ратор), широтно-импульсный модулятор (ШИМ), цепи запуска, стабилизации (цепи обратных связей) и защиты. Весьма часто, для уменьшения помех на изображении, работу задающего генератора синхронизируют со строчной разверткой, для чего на схему управления поступают строчные импульсы обратного хода (СИОХ).

Рис. 2. Структурная схема импульсного стабилизатора телевизора с ШИМ.

Напряжение с выпрямителя Uвх подается на ключ К, соединенный последовательно с первичной обмоткой импульсного автотрансформатора L1 и эталонным резистором R24. Ключ К открывается в моменты прихода на него импульсов с усилителя У, длительность которых определяет значения напряжений на выходах вторичных выпрямителей В1 и В2. С выхода выпрямителя В2 через измерительную схему ИС напряжение поступает на один — из входов СС; на другой ее вход подается напряжение с источника опорного напряжения (ИОН).

Выходное напряжение ошибки с СС управляет проводимостью генератора тока ГТ, которая определяет длительность импульсов на выходе схемы ШИМ. Период следования импульсов с генератора Г, поступающих на формирователь ШИМ, соответствует периоду следования импульсов строчной развертки телевизора, так как синхронизируется ими по входу «Синхр».

Формирователь Ф улучшает форму прямоугольных импульсов. При возрастании падения напряжения на R24 срабатывает схема защиты СЗ и запрещает проход импульсов на ключ К. При включении телевизора стабилизатор запускается броском тока через резистор R14; в стационарном режиме стабилизатор питается от схемы самоподпитки С.

Схема импульсного блока питания предъявляет высокие требования к значениям предельно допустимых электрических параметров транзистора, используемого в ключевом каскаде. В течение времени t_о (рис. 1), когда транзистор открыт, по обмотке импульсного трансформатора протекает пилообразно возрастающий ток. При чрезмерно «широком» отпирающем импульсе («пила» слишком долго нарастает) или при коротком замыкании на выходе блока питания («пила» имеет слишком большую крутизну) транзистор может выйти из строя. С другой стороны, при протекании тока происходит накопление энергии в магнитном поле трансформатора, а при закрывании транзистора возникает ЭДС самоиндукции е, значение которой зависит от питающего каскад напряжения Еп, времени открытого t_о и закрытого t_з состояния транзистора: е = Eпt_о/t_з.

Максимальное напряжение, прикладываемое к коллектору транзистора, Uк = Еп (1 + t_о/t_з.) может оказаться значительным (например, при t_о = t_з Uк=2Eп). Таким образом, эффективным средством защиты транзистора ключевого каскада от пробоя и от перегрузки по току является соответствующая регулировка соотношения t_о/t_з с помощью схемы широтно-импульсной модуляции ШИМ. Кроме того, для защиты выходного транзистора от пробоя к его коллектору подключают демпфирующие цепочки, составленные из резисторов, конденсаторов, диодов; между базой и эмиттером включают низкоомный резистор. Для демпфирования паразитных колебаний применяется специальная рекуперационная обмотка импульсного трансформатора с подключенным к ней выпрямителем.

Для уменьшения наводок от импульсного блока питания диоды выпрямителей шунтируются конденсаторами небольшой емкости; в цепи сглаживающих фильтров включают дроссели, роль которых нередко выполняет кусочек проволоки, продетой в ферритовую трубку; большое внимание уделяется экранированию и заземлению.

С целью получения дополнительных номиналов стабильного выходного напряжения в состав импульсных блоков питания нередко входит маломощный линейный стабилизатор, подключаемый к выходу одного из вторичных выпрямителей. В бестрансформаторных импульсных блоках питания сетевое напряжение подается на выпрямитель через специальный резистор, ограничивающий бросок тока в момент включения телевизора. Специфической особенностью блоков питания, применяемых в цветных телевизорах, является наличие в некоторых из них схемы размагничивания маски и бандажа кинескопа.

Смотрите также материалы, где рассматриваются основные принципы работы импульсных блоков питания на основе широто-импульсной модуляции:
Импульсные блоки питания структурная схема, принципы работы
Трансформаторные преобразователи с задающими генераторами

Онлайн справочник по микросхемам для импульсных блоков питания

Самый простой способ найти нужную документацию на микросхему для блоков питания, их цоколевку, типовую схему включения — воспользоваться быстропоиском в конце страницы или пролистать справочник и ознакомиться с его содержанием.

Быстропоиск:
Микросхемы: HM9207
| IX1779ce
| KA3842
| KA3882
| M67209
| MA2830
| MA2831
| STK730-080
| STK7348
| STR451
| STR6307
| STR10006
| STR11006
| STR40115
| STR50103
| STR50115
| STR54041
| STR80145
| STRD1816
| STRD6004
| STRD6601
| STR-M6549
| STR-S5941
| TDA4600
| TDA4601
| TDA4601b
| TDA4605
| TDA8380
| TEA1039
| TEA2018
| TEA2019
| TEA2162
| TEA2164
| TEA2260
| TEA2262
| TEA5170
| UAA4600
| UC2842 | UC3842
| UC2844 | UC2845 | UC3844 | UC3845

Что такое импульсный источник питания (SMPS)?

Что означает импульсный источник питания (SMPS)?

Импульсный источник питания (SMPS) представляет собой электронную схему, которая преобразует мощность с помощью переключающих устройств, которые включаются и выключаются на высоких частотах, и компонентов хранения, таких как катушки индуктивности или конденсаторы, для подачи питания, когда переключающее устройство находится в нерабочем состоянии. состояние проводимости.

Импульсные источники питания обладают высоким КПД и широко используются в различной электронной технике, в том числе в компьютерах и другом чувствительном оборудовании, требующем стабильного и эффективного электропитания.

Импульсный источник питания также известен как импульсный источник питания или импульсный источник питания.

Techopedia объясняет импульсный источник питания (SMPS)

Импульсные источники питания классифицируются по типу входного и выходного напряжения. Четыре основные категории:

• от переменного до постоянного тока
• от постоянного тока до постоянного тока
• от постоянного тока к переменному току
• переменного тока до переменного тока

Базовый изолированный импульсный источник питания переменного тока в постоянный состоит из:

• Входной выпрямитель и фильтр
• Инвертор, состоящий из переключающих устройств, таких как полевые МОП-транзисторы
• Трансформатор
• Выходной выпрямитель и фильтр
• Цепь обратной связи и управления

Входной источник постоянного тока от выпрямителя или батареи подается на инвертор, где он включается и выключается на высоких частотах от 20 кГц до 200 кГц с помощью переключающих полевых МОП-транзисторов или силовых транзисторов. Импульсы напряжения высокой частоты от инвертора подаются на первичную обмотку трансформатора, а выход вторичного переменного тока выпрямляется и сглаживается для получения требуемых напряжений постоянного тока. Цепь обратной связи отслеживает выходное напряжение и дает указание схеме управления отрегулировать рабочий цикл для поддержания выходного сигнала на желаемом уровне.

Существуют различные конфигурации цепей, известные как топологии, каждая из которых имеет уникальные характеристики, преимущества и режимы работы, которые определяют, как входная мощность передается на выход.

Большинство широко используемых топологий, таких как обратноходовая, двухтактная, полумостовая и полномостовая, состоят из трансформатора, обеспечивающего изоляцию, масштабирование напряжения и несколько выходных напряжений. В неизолированных конфигурациях нет трансформатора, а преобразование энергии осуществляется за счет индуктивной передачи энергии.

Преимущества импульсных источников питания:

• Более высокая эффективность от 68% до 90%
• Регулируемые и надежные выходы независимо от изменений входного напряжения питания
• Малый размер и легче
• Гибкая технология
• Высокая удельная мощность

Недостатки:

• Генерирует электромагнитные помехи
• Комплексная схемотехника
• Дорого по сравнению с линейными источниками питания

Импульсные источники питания используются для питания широкого спектра оборудования, такого как компьютеры, чувствительная электроника, устройства с батарейным питанием и другое оборудование, требующее высокой эффективности.

Импульсные источники питания

— обзор

1.1 Тенденция развития систем силовой электроники — влияние на силовые устройства следующего поколения

В последние несколько десятилетий силовые устройства были основной технологией, позволяющей разрабатывать силовые преобразователи. С середины прошлого века до 1980-х годов (как показано на рис. 1.1) выпрямители, тиристоры, ГТО и биполярные транзисторы внесли значительный вклад в реализацию силовых электронных преобразователей для управления потоком электрической энергии от источника к нагрузке. .В последующие два десятилетия, с 1980 по 2000 год, на рынок вышли управляемые МОП-транзисторами силовые устройства с превосходными электрическими характеристиками, которые во многих приложениях заменили предыдущее поколение биполярных компонентов. Их превосходное поведение во включенном состоянии, выдающиеся динамические характеристики, управляемость и устойчивость к коротким замыканиям доминировали в разработке систем силовой электроники. Это новое поколение силовых устройств основано на кремниевом материале, как и биполярные устройства в предыдущие десятилетия.Однако из-за тонко структурированной технологии этих устройств, размера функций и высокой плотности ячеек возникла необходимость в возможностях производственных линий, совместимых с ИС. Это был первый технологический прорыв в технологиях производства силовых устройств, и несколько малых и средних производителей полупроводников не могли покрыть стоимость новых IC-совместимых объектов. Эти новые типы устройств, такие как Power MOSFET (представленный на рынке в 1979 г.) и IGBT (представленный в 1985 г.), открыли новую область для разработок силовых преобразователей.В этой первой технологической вехе [1] (как показано на рис. 1.2), инициированной устройствами с МОП-управлением, такими как силовые МОП-транзисторы и IGBT (биполярные транзисторы с изолированным затвором), несколько новых топологий схем, основанных на многоуровневых технологиях или технологиях чередования, а также были разработаны новые стратегии управления с целью создания высокодинамичных и высокоэффективных преобразователей мощности.

Рис. 1.1. Тенденции в силовых полупроводниковых технологиях: производительность → выход на рынок → массовое производство; жизненный цикл технологии силового устройства; возможна замена устройств на основе Si на устройства на основе WB.

Источник: ABB, ECPE (Л. Лоренц).

Рис. 1.2. Вехи упрощенной технологии для силовых преобразователей.

Источник: ETH Zürich (проф. Колар), семинар ECPE.

Мощный униполярный полевой МОП-транзистор с очень коротким временем переключения поднял частоту переключения до 100 кГц и произвел революцию во всей области импульсных источников питания (SMPS) в потребительских и вычислительных устройствах, а также в информационных и коммуникационных технологиях. Однако сопротивление этих силовых транзисторов в открытом состоянии очень сильно зависит от легирования и толщины области дрейфа для переноса потока электронов между клеммами нагрузки и ограничивает эффективное напряжение до номинального напряжения ниже 600 В.В отличие от этого, управляемый МОП-транзистор биполярный транзистор (IGBT) с его сильной модуляцией несущей во включенном состоянии практически неограничен по номинальному напряжению и произвел революцию во всех промышленных приложениях, таких как управление двигателем, системы бесперебойного питания, тяговые приводы в железные дороги, морские суда, электронные транспортные средства и т. д., а также технологии возобновляемых источников энергии, включая транспортировку и распределение энергии. Их выдающиеся электрические и тепловые характеристики, а также легко контролируемые характеристики делают их удобными для использования системными инженерами, так что всего через два-три десятилетия (как показано на рис.1.1) «старое поколение» биполярных устройств было заменено в большинстве областей применения. Основываясь на этих технологических достижениях, стали очевидными основные движущие факторы для будущего развития силовых электронных систем, которые были изложены в [2,3]:

•

Энергоэффективность → для защиты окружающей среды.

•

Плотность мощности → для уменьшения веса/объема.

•

Надежность → бездефектная конструкция компонентов и систем.

•

Пассивные устройства → Новые материалы для магнитов и электролитов необходимы для использования преимуществ высокой частоты.

•

3D-интеграция → Технологии умной упаковки и 3D-системная интеграция (активные устройства, пассивные устройства и эффективные системы охлаждения) для миниатюризации системы.

Чтобы соответствовать этим требованиям (как показано на рис. 1.2), в последнее десятилетие с 2000 по 2010 г. устройства с МОП-управлением были усовершенствованы в сторону более высокой частоты коммутации, более высокой надежности даже при повышенных рабочих температурах, а также выдающихся перегрузок и возможность короткого замыкания.Для разработки систем это был период запуска цифровизации для достижения большей гибкости на системном уровне, точного и высокоэффективного управления мощностью нагрузки, а также значительного сокращения системных компонентов. На уровне устройств было реализовано новое поколение «траншейных IGBT-транзисторов», чтобы еще больше снизить как потери во включенном состоянии, так и динамические потери, увеличив надежность устройства даже при более высокой плотности мощности и повышенной частоте коммутации. Униполярные устройства с их выдающимися характеристиками переключения были значительно улучшены за счет разработки принципа компенсации несущей [4].В области низкого напряжения U _br ≤ 250 В основным принципом резкого снижения R _ds(on) ⁎ A является компенсация избыточных носителей в области дрейфа. Для высоковольтного мощного полевого МОП-транзистора 300 В ≤ U _br ≤ 900 В площадь указанного резистора в открытом состоянии может быть значительно уменьшена за счет реализации принципа суперперехода, основанного на компенсации носителей во всем дрейфовом слое. Эта структура позволила увеличить легирование в дрейфовой области примерно на порядок без потери блокирующей способности [4].Благодаря внедрению этой совершенно новой технологии устройства частота переключения может быть увеличена до 1 МГц, что повысит удельную мощность и повысит эффективность. МОП-транзистор с суперпереходом заменил обычную технологию МОП-транзистора с высокой производительностью и большим объемом производства, как показано на рис. 1.1.

В настоящее десятилетие (как показано на рис. 1.2) доминирует разработка сверхбыстрых коммутационных устройств на основе материала с широкой запрещенной зоной (WB), обладающих дополнительным преимуществом, заключающимся в одновременном повышении рабочей температуры.Это поколение силовых устройств очень близко приближается к идеальному переключателю: нулевые потери во включенном состоянии, нулевые потери при переключении, отсутствие управляющей мощности; теперь видна новая перспектива для реализации сверхвысокой плотности мощности на уровне устройств и систем.

Однако имеющиеся сегодня ограничения по частоте коммутации кроются в пассивных устройствах, в основном, в магнитных потерях (включая потери в обмотках катушек индуктивности, трансформаторов и фильтров, а также емкости). Высокие значения di / dt , вызванные коммутационными устройствами, генерируют пики перенапряжения во всех индуктивностях рассеяния на уровне корпуса устройства и компоновке системы. Общие индукторы рассеяния на пути возбуждения оказывают сильное влияние на характеристики переключения транзистора, всплески перенапряжения на оксидных слоях и клеммах нагрузки, что может привести к динамическим лавинным возможностям. Кроме того, мы должны научиться справляться с проблемами электромагнитных помех, возникающими при быстром переключении.

Еще более важными являются чрезвычайно высокие значения dv / dt , возникающие из-за короткого времени переключения, поскольку мы создаем ток смещения во всех емкостях (внутренних в устройстве и распределенных из-за схемы), участвующих в переключении. форма волны. dv / dt оказывает влияние на соединительные кабели к нагрузке, саму нагрузку и муфты между приводом силовых устройств и микроэлектроникой. Чтобы соответствовать требованиям по удельной мощности, эффективности, надежности и компактной 3D-интеграции, основное внимание в следующем интервале разработки (как показано на рис. 1.2) будет уделяться технологиям компоновки, пассивным устройствам, проблемам электромагнитных помех и способам решения чрезвычайно высокие значения di / dt на уровне устройства и системы [5].

Основная причина выбора этих сверхбыстрых коммутационных устройств на основе материала с широкой запрещенной зоной заключается в значительном повышении удельной мощности и эффективности на уровне устройства и системы, а также повышении рабочей температуры без снижения прочности и надежности. В настоящее время устройства SiC и GaN являются наиболее многообещающими полупроводниковыми материалами, как подробно описано ниже в этой главе, для достижения этой цели. Хотя оба эти типа материалов хорошо известны для других электронных устройств (напр.например, радиочастотные устройства и светодиоды) в течение длительного времени все еще существуют проблемы с качеством материала пластины, с конструкцией устройства (как управлять этим чрезвычайно сильным электрическим полем, не создавая новых дефектов устройства), и как справиться с этим, используя один меньшие по своим электрическим и тепловым характеристикам кристаллы по сравнению с Si-устройствами с эквивалентным номиналом. Далее в этой главе будут подробно рассмотрены характеристики материалов и производительность устройства, включая тенденции развития.

На данный момент вопрос заключается в том, насколько быстро эти превосходные устройства заменят Si-компоненты текущего поколения.Есть несколько аспектов, которые необходимо учитывать. С одной стороны, материалы на основе SiC и GaN более дороги в производстве по сравнению с материалом подложки Si, что приводит к более высокой стоимости устройства. С другой стороны, преобразователи, разработанные с использованием устройств SiC и GaN, обеспечивают значительно более высокую эффективность (более низкие потери с прямым влиянием на меньшую потребность в охлаждении) и высокую удельную мощность (меньшие размеры фильтров и накопительных устройств), что напрямую влияет на общую стоимость материалов. Одной из предпосылок для использования преимуществ этого нового типа устройств является использование их выдающихся характеристик: более высокой скорости переключения и более высокой рабочей частоты.Основной проблемой сейчас является отсутствие пассивных (магнетиков, электролитов) компонентов, передовых технологий компоновки и схем для работы с этими чрезвычайно маленькими кристаллами с их характеристиками быстрого переключения на уровне преобразователя. Новые компаунды для технологий соединения чипов, в том числе материалы, соответствующие КТР (коэффициент термического расширения), учитывая, в частности, полупроводниковый материал WB с его температурными характеристиками выше Tj > 300°C и меньшей потребностью в охлаждении и/или более высоким запасом надежности .Принимая во внимание все эти аспекты с сегодняшней точки зрения, замена текущего поколения Si-приборов займет много времени, учитывая их высокий потенциал для дальнейшего значительного развития их характеристик (как показано на рис. 1.1). С другой стороны, в некоторых приложениях (например, мобильных приложениях в транспортных системах, источниках питания для ноутбуков и устройствах связи) существует большое давление, чтобы уменьшить размер и вес силового преобразователя и повысить эффективность теперь, когда устройства SiC и/или GaN уже используются в этих типах приложений.Кроме того, появляются новые приложения, в которых требуются эти выдающиеся характеристики.

За последние несколько десятилетий, начиная с появления устройств с МОП-управлением в начале 80-х годов, наблюдался значительный рост доходов рынка силовых устройств. Тем временем силовые устройства достигли примерно 10% объема рынка полупроводников в целом. Во многих приложениях силовые устройства являются ключевыми элементами силовых электронных систем, несмотря на то, что их стоимость во многих силовых электронных системах незначительна по отношению к общей стоимости системы, например, в системах транспортировки энергии, высокоскоростных поездах и т. д.Улучшение их характеристик и увеличение функциональности (например, силовые устройства SMART) снижает стоимость системы и открывает возможности для новых областей применения, например, в транспортных системах, включая инфраструктуру, технологии возобновляемых источников энергии, SMART-заводы (включая предиктивное определение старения и связанные с процессом процессы). параметры), энергосбережение в силовых электронных блоках управления и т. д. Основные тенденции движутся в сторону высоких частот переключения, уменьшения или исключения громоздких ферритов и электролитов, а также модульных многоуровневых топологий для достижения возможностей высокого напряжения даже с низковольтными силовыми транзисторами, многофазных топологий. чтобы рекомендовать более высокие номинальные мощности с низкими паразитными индуктивностями в схеме схемы, а также топологии мягкого переключения для более высокой эффективности и более низких гармоник.

1.1.1 Тенденции развития силовых устройств на основе материала Si

Несмотря на то, что силовые сверхпереходные транзисторы MOSFET и IGBT имеют долгую историю, все еще существует потенциал для серьезного дальнейшего развития, и кремний остается сильным конкурентом широкозонным устройств, о чем будет подробно рассказано. Для всех устройств на основе кремния, в дополнение к разработке структур транзисторных ячеек меньшего размера, было проведено множество исследований по передовым процессам, таким как 300-миллиметровая технология ультратонких пластин, и их технологичность.

Для низковольтных силовых МОП-транзисторов принцип компенсации заряда с использованием структуры ячеек с полевыми пластинами был введен в начале прошлого десятилетия и постоянно совершенствовался от поколения к поколению. Основным принципом резкого снижения количества полевых МОП-транзисторов с полевыми пластинами по сравнению с обычными силовыми МОП-транзисторами (как показано на рис. 1.3) является компенсация доноров области n-дрейфа [6]. ]. Изолированный электрод глубокого истока, отделенный от n-дрейфовой области толстым оксидным слоем, действует как полевая пластина и обеспечивает подвижные заряды, необходимые для балансировки доноров дрейфовой области в условиях блокировки.Эта геометрия демонстрирует почти постоянное распределение поля по вертикали и позволяет увеличить легирование области дрейфа. Это устройство значительно снижает сопротивление в открытом состоянии. Однако для производства таких устройств необходимо было решить ряд технических проблем. Поскольку изоляция полевой пластины должна выдерживать полное напряжение блокировки стока истока устройства на дне траншеи, толщина оксида в микродиапазоне должна тщательно регулироваться. В производственном процессе необходимо учитывать точную глубину канавки и однородность ширины канавки, а также отличные параметры устройства и низкое отклонение параметров, а также обращение с ультратонкой пластиной, несмотря на глубокие канавки и толстые оксидные слои. Учитывая все эти параметры (конструкция микросхемы, новые технологические этапы и технологичность тонких пластин), эти устройства демонстрируют чрезвычайно низкие характеристики резисторов в открытом состоянии, обладая выдающимися показателями добротности за их динамические характеристики и простоту управления. По этим электрическим характеристикам новый тип силовых МОП-транзисторов с полевыми пластинами очень близок к GaN-устройствам. С точки зрения прочности (например, простота управления, устойчивость к перегрузкам, динамическая лавинность и т. д.) этот транзистор превосходит современные GaN-транзисторы.Частота переключения охватывает все основные приложения. Однако при работе на частотах в несколько МГц (5 МГц ≤ ft. ≤ 20 МГц) предпочтительнее полностью интегрированное системное решение (например, преобразователь постоянного тока в постоянный с боковыми устройствами GaN). Принимая во внимание крайне низкий входной и выходной конденсатор, другого решения нет.

Рис. 1.3. Тенденция развития низковольтных мощных полевых МОП-транзисторов: от конструкции с боковыми ячейками к концепции полевой пластины.

Источник: Infineon Technologies.

В настоящее время в технологии суперпереходов реализуются высоковольтные силовые MOSFET в диапазоне напряжений 500 В ≤ В _br ≤ 900 В и частоте переключения до 1 МГц [7,8].Устройства суперперехода с вертикальным протеканием тока используют (как показано на рис. 1.4) дополнительный p-столбец, проходящий почти на всем протяжении через область блокировки напряжения. Эта структура позволяет увеличить легирование n-столбца примерно на порядок без потери блокирующей способности; дополнительный заряд в n-столбце полностью компенсируется встречными зарядами в p-столбце. Следовательно, удельное сопротивление в открытом состоянии зависит только от способности достаточно точно компенсировать эти заряды и изготовить структуру суперперехода с еще меньшим шагом столбцов.Помимо этих сложных требований, у приложения есть дополнительные потребности, такие как лавинная способность и контроль скорости переключения, что привело к ряду новых решений, таких как конструкция с p-колонной и вертикальная структура. Суперпереходные МОП-транзисторы требуют более сложного технологического процесса. Экономический успех возможен только при значительном улучшении резистора в открытом состоянии, характеристик переключения и надежности устройства. Помимо уменьшенного резистора в открытом состоянии, еще одним преимуществом является меньшая входная и выходная емкости, что обеспечивает более быстрое переключение и меньшие динамические потери.

Рис. 1.4. Тенденции развития высоковольтных мощных полевых МОП-транзисторов от традиционной структуры ячеек (левый угол изображения) до структуры устройства с суперпереходом (нижнее правое изображение). Уменьшение резистора во включенном состоянии для конкретной области «SJ Device Development».

Источник: Infineon Technologies (Г. Дебой).

Дальнейшее усовершенствование, продолжавшееся в течение последних нескольких лет, было направлено на снижение удельного сопротивления во включенном состоянии (как показано на рис. 1.4 в центральной части). Эти положительные результаты были достигнуты с использованием передовой полупроводниковой технологии для реализации большего количества n столбцов на площадь кристалла, а также меньшего шага ячеек. Конечно, за счет увеличения амплитуд тока вдоль n-столбцов создается область пространственного заряда, которая влияет на эффекты зажима тока, что приводит к высокому падению напряжения в n-столбцах. Однако здесь мы не обсуждаем «жесткий» физический предел; это просто вопрос дизайна чипа и достижений в развитии технологий. Физические ограничения, приведенные в публикациях [9], не являются окончательными для дальнейшего развития суперпереходных устройств. Это больше вопрос того, насколько точно контролируются возможности производства полупроводников.

Наконец, для технологии суперпереходов все еще существует большой потенциал для дальнейших инноваций и возможностей [10]. Принимая во внимание новые разработки в области устройств суперперехода, все еще может наблюдаться дальнейшее видимое уменьшение резистора в открытом состоянии, а также улучшение характеристик переключения вместе с отличной лавинной способностью. Следовательно, эти технологии демонстрируют потенциал для конкуренции с устройствами с широкой запрещенной зоной при тех же номинальных напряжениях.

1.1.1.1 МОП-управляемые устройства с модулированной несущей — например, IGBT

В дополнение к униполярным устройствам (например, силовым полевым МОП-транзисторам с полевыми пластинами, транзисторам с суперпереходом) во многих приложениях большой мощности МОП-управляемые устройства с биполярным режимом являются более выгодными из-за к возможности создания электронно-дырочной плазмы в открытом состоянии, что приводит к чрезвычайно низким потерям в открытом состоянии. Сегодня IGBT охватывают диапазон напряжений от 600 В ≤ В _до ≤ 6,5 кВ, номинальную мощность до 10 МВт и частоты коммутации до 100 кГц.IGBT имеют вертикальный ток, но биполярную проводимость, как показано на рис. 1.5. Эти устройства имеют вертикальный pn-переход и толстый n-легированный слой под ним. Если к этому pn-переходу приложить обратное смещение, то образуется обедненный слой и сильное электрическое поле. Достижимая способность блокирующего напряжения зависит от толщины и концентрации легирования n-легированного слоя. Чтобы избежать этой толстой и дорогостоящей, но определяющей производительность эпитаксии n-слоя толщиной 60–120 мкм на кремниевой подложке, в середине 1980-х годов была введена подходящая легированная пластина кремниевой подложки, служащая требуемым n-слоем.После полной обработки устройства, в конце концов, только внедрением и низкотемпературным отжигом формируется необходимый эмиттер обратной стороны. Это был прорыв для создания очень стабильных (без процесса гашения в течение всего срока службы) устройств с высокой устойчивостью к току короткого замыкания [11–13].

Рис. 1.5. Тенденции развития IGBT от обычных пробивных до непроходных и от непроходных до TRENCHSTOP и канавок с микроструктурой (три ячейки справа).

Источник: Infineon Technologies.

Серьезной проблемой, стоящей перед новым типом IGBT, является обращение с очень тонкими пластинами и их обработка. Для низковольтных IGBT ( В _br ≤ 400 В) толщина пластин уменьшается почти до 50 мкм. Эти меры приводят к чрезвычайно низким потерям в открытом состоянии и переключениям. Важными препятствиями на пути к успеху разработки этого устройства были потери при переключении и явления звона.

Улучшенные профили легирования и оптимизированные упаковочные решения помогли преодолеть эти барьеры.Наряду с передовыми технологиями обработки наблюдалось постоянное увеличение плотности клеток, как показано на рис. 1.6. Меньшие элементы мезы позволяют реализовать очень высокую плотность траншейных ячеек. Основным преимуществом такой высокой плотности траншейных ячеек является накопление высокой концентрации носителей непосредственно под траншейными ячейками, что приводит к низкому напряжению в открытом состоянии для IGBT. С помощью этой тонко структурированной конструкции траншейной ячейки также можно оптимизировать конденсатор обратной связи и соотношение между емкостями затвора коллектора и эмиттера коллектора, которые отвечают за динамические характеристики.Реализация небольших площадей мезы выгодна, поскольку электронно-дырочная плазма уже отбрасывается при малых номинальных значениях обратного напряжения, что важно для снижения потерь при выключении. Другие тенденции развития БТИЗ направлены на устройства с обратной проводимостью, которые сегодня используются для резонансных применений. Для приложений с обратной проводкой и коммутацией все еще ведутся разработки. Другая область исследований нацелена на IGBT с обратной блокировкой, которые имеют преимущества в многоуровневых технологиях.

Рис. 1.6. Наличие диаметров полупроводниковых пластин для изготовления приборов из кремния, карбида кремния и нитрида галлия.

Сегодня IGBT охватывают широкую область применения, например силовые электронные преобразователи для управления двигателями, системы ИБП, FACTS, транспортные системы, технологии возобновляемых источников энергии и т. д. на основе кремниевого материала (например, силовые полевые МОП-транзисторы, суперпереходные транзисторы, IGBT, быстродействующие выпрямители и т. д.), есть еще огромный потенциал для дальнейшего развития. Превращая все идеи различных групп исследователей и разработчиков в реальные продукты для многих приложений, Si-устройства станут сильным конкурентом на рынке компонентов с широкой запрещенной зоной и останутся таковыми в течение длительного времени. Общей тенденцией развития является уменьшение размера микросхемы в пользу снижения потерь во включенном состоянии и динамических потерь, повышения рабочей температуры, интеграции функций датчиков для достижения высоких характеристик самозащиты и получения информации о параметрах, связанных со старением, повышения эффективности охлаждения и поддерживать или повышать исключительную прочность и надежность этих устройств.Особой задачей на будущее является разработка передовых технологий склеивания чипов, новой керамики для инсоляции и превосходных тепловых характеристик, соответствующих материалов для покрытия чипов и пластиков выводных рамок, а также материалов, соответствующих коэффициенту теплового удлинения, особенно для корпусов высокой мощности, чтобы поднять рабочая температура выше 200°С. Усовершенствованная конструкция корпуса для устранения паразитных индуктивностей (например, индуктивности рассеяния и распределенных емкостей) для обеспечения высоких значений di / dt и dv / dt и одновременного повышения рейтингов надежности в отношении конкретных значений мощности и температурных циклов . Предпосылкой для успешного внедрения устройств с широкой запрещенной зоной является большой объем новаторской работы по обеспечению высокой рабочей температуры, высокой надежности и низкого уровня паразитных составляющих.

Чтобы использовать эти сверхбыстрые коммутационные устройства, которые достигают высокого диапазона МГц с чрезвычайно малым размером микросхемы и усовершенствованными концепциями охлаждения, новыми материалами для пассивных компонентов и интеллектуальными концепциями для общей системной интеграции (3D-интеграция), необходимо, чтобы мы рассматривали активные устройства, пассивные компоненты, системы охлаждения и соответствующие схемные технологии.

Для приложений с низким энергопотреблением (преобразователи постоянного тока) наблюдается тенденция к работе на частоте МГц с полевыми полевыми МОП-транзисторами с частотой выше 5 МГц и устройствами на основе GaN [14,15]. Необходимо разработать совершенно новый подход к проектированию всей системы. Для преобразователей мощности, работающих от сети 220 В, соображениями технологии привода являются удельная мощность и эффективность. В этих приложениях транзистор с суперпереходом (учитывая тенденции их дальнейшего развития) останется привлекательным устройством.

Однако в некоторых схемных технологиях, где требуется мертвое время, обратное восстановление характеристик диодов, мощность возбуждения или частота переключения выше 1 МГц, устройства SiC или GaN демонстрируют значительные преимущества.

При номинальном напряжении от 110 до 440 В (используется в основном в жилых и офисных помещениях, а также для автоматизации производства) новые перспективы возникают с сетью постоянного тока. Источник питания постоянного тока потенциально имеет несколько преимуществ в повышении эффективности, минимизации оборудования и снижении затрат по сравнению с исторически сложившейся инфраструктурой питания переменного напряжения.Однако есть несколько аспектов, которые необходимо подробно изучить, например, управление сетью, стабильность сети и способы устранения сбоев, возникающих из-за одной проблемы [16].

Очень важным направлением в будущем развитии силовых преобразователей являются модульные многоуровневые и многофазные/чередующиеся топологии. Приоритизация топологий с чередованием для увеличения номинальной мощности работает в сочетании с выгодной способностью модульных многоуровневых топологий расширяться до приложений среднего/высокого напряжения с переключаемыми силовыми устройствами.Модульные многоуровневые топологии имеют много преимуществ при проектировании систем большой мощности, таких как устранение больших пассивных фильтров и громоздких трансформаторов, простота управления неисправностями и т. д. Анализ тенденций развития силовых полупроводников показывает, что комбинация кремниевых и карбидно-кремниевых устройств предлагает потенциал для существенных улучшений в следующем десятилетии [17–19].

В сегменте средней и высокой мощности появляется много новых и очень привлекательных приложений (например, технологии возобновляемых источников энергии, включая всю инфраструктуру, железнодорожный транспорт, самолеты, электромобили, медицинское оборудование и т. д.) В этих областях применения требуется дальнейшее развитие IGBT и устройств на основе SiC в качестве ключевых технологий.

как уменьшить постоянное напряжение без резистора.030 = 373 Ом при условии, что вы хотите потреблять 30 мА t

как уменьшить постоянное напряжение без резистора. 030 = 373 Ом при условии, что вы хотите потреблять 30 мА через светодиод при максимальном напряжении системы. Arduino Sketch 2 — измерение напряжения постоянного тока с помощью LM4040. Уменьшите яркость светодиода, изменив напряжение: лучший и постоянный способ уменьшить яркость светодиода — изменить его напряжение, но этот метод может вызвать проблемы, когда мы не знаем, сколько резисторов нам нужно последовательно со светодиодом. Это связано с тем, что 1 ампер будет протекать через резистор 2 Ом, создавая 2, если указанное значение . SCR используются в Падение напряжения (VD) происходит, когда напряжение в конце участка кабеля ниже, чем в начале. Вероятно, вы могли бы обойтись резистором 1/2 Вт, но резистор 1 Вт был бы безопаснее. Если вы соедините 2 пары диодов последовательно, у вас будет около 3. Это идея, лежащая в основе источника питания «черный ящик», который часто снабжается … Схемы делителя напряжения полезны для обеспечения различных уровней напряжения от общего напряжения питания.Сопротивление известно как эквивалентный последовательный резистор (ESR). ESR конденсатора должно быть как можно меньше, чтобы преобразователь не работал нестабильно. Однако не соединяйте два красных ряда сбоку макетной платы друг с другом. Как правило, резистор, понижающий напряжение, рассеивает тепловую энергию. Для измерения более высокого напряжения, такого как 18 В постоянного тока, 48 В постоянного тока и 100 В постоянного тока, используется метод делителя напряжения для разделения и уменьшения измеряемого напряжения до диапазона 5 В. 7м. 12, 24 или 48 и разделите его на приведенные выше результаты.Если доступный модуль ввода напряжения будет … Резистор может уменьшать напряжение и ток при использовании в цепи. Реостат используется в пускателях двигателя постоянного тока с пониженным напряжением. Стравливающий резистор может быть либо подключен к конденсатору для быстрого разряда без рассеяния в состоянии покоя (рис. 1), либо постоянно подключен для обеспечения высокой надежности и низкой стоимости. Пример 1. Высоковольтная шина с максимальным напряжением 1 кВ имеет резервуар емкостью 1 мкФ ± 20 %. Уменьшают ли резисторы напряжение или силу тока 14 марта 2018 г. Получить ссылку; Фейсбук; Твиттер; Пинтерест; Энергия обратной связи по электронной почте вызывала постоянное напряжение от шины постоянного тока и формировала шестиступенчатый сигнал обратно в сеть.Я могу использовать резистор или конденсатор (на стороне переменного тока), чтобы избавиться от избытка 32 вольт, но оба являются громоздкими (и в случае резистора горячими) решениями. 39 долларов. Кроме того, текущие значения, выбранные здесь, тратят много энергии. Поскольку пусковой ток двигателя постоянного тока может в 2-3 раза превышать его ток в установившемся режиме, использование ограничителей пускового тока для снижения пускового тока поможет продлить срок службы и эффективность двигателя постоянного тока. Поиск: Уменьшение напряжения без резистора. они должны быть стандартными значениями.Сопротивление R1a добавляется к сопротивлению потенциометра «над дворником», поэтому оно добавляет затухание (отсекает максимальный гитарный сигнал). Если напряжение от микроконтроллера равно 5В, то пониженное напряжение на датчик рассчитывается как: Vвых = 5 ∗ 2кОм 2кОм +1кОм = 3. Допустим, цепь с двумя параллельными резисторами питается от 6-вольтовой батареи. поэтому Q2 потребуется радиатор, если есть большой ток светодиода или если напряжение источника питания намного выше, чем напряжение светодиодной цепочки. 7 Вт, так что они могут сильно нагреваться.) Шумовое напряжение регулятора появляется на этом резисторе, поэтому шумовой ток шунтируется на землю через коллектор транзистора. Другими словами, задача фильтрации состоит в том, чтобы максимально уменьшить флуктуационную составляющую выпрямленного выходного напряжения и преобразовать его в практически постоянное питание постоянного тока. На рис. 15 показаны пульсации выходного напряжения, измеренные внешним 22-мкФ MLCC. Когда мы вычтем это из нашего напряжения питания 9 В, у нас останется 1. Резисторы генерируют в сумме V 2 /R = 9 2 /30 = 2.предусмотреть на входе последовательный резистор, значение которого зависит от входного конденсатора и требуемого времени для полного запуска силового преобразователя. Это не описывает монитор. Последовательный резистор «R» обычно требуется для создания падения напряжения «V Z» на нагрузке. В таком случае приложение представляет собой низковольтное слаботочное приложение. Чтобы ответить на этот вопрос, сначала найдем падение напряжения на резисторе. Стабилитрон подключается своим катодным выводом к положительной шине источника постоянного тока, поэтому он смещен в обратном направлении и будет… показано следующим образом: На приведенном выше рисунке M является основным двигателем, скорость которого должна регулироваться, а G соответствует генератору постоянного тока с индивидуальным возбуждением, в котором он приводится в действие с помощью трехфазного двигателя, и его реле изначально выключено. Это подчеркивает одну потенциальную ловушку этого метода — вы не можете безопасно использовать для этого резисторы 1/4 Вт, если только вы не составите целевое сопротивление, используя несколько меньших, которые мне нужны для питания небольшого 20-мм мини-вентилятора 5 В. Преобразователь постоянного тока в постоянный представляет собой схему силовой электроники, которая эффективно преобразует постоянный ток из одного напряжения в другое напряжение. Q1 следует выбирать в соответствии с требованиями к мощности … Спасибо за вашу поддержку! Я это очень ценю! Когда вы сказали, что я должен использовать полный проход AC, вы имели в виду, что я должен сделать что-то вроде этого? Вот, я думаю, что происходит в этом генераторе: Когда подается питание, конденсаторы C1 и C2… У меня есть простая схема с рядом драйверов светодиодов.Как следует из названия, бестрансформаторная схема источника питания обеспечивает низкий постоянный ток из сети переменного тока высокого напряжения без использования какого-либо трансформатора или катушки индуктивности. Здравствуйте, я хотел бы измерить ток, выходящий из батареи. 414*480 В = 678 В постоянного тока. 2В. О резисторе без снижения напряжения В режиме ограничения демпфер предназначен для ограничения напряжения во время выключения на стоке МОП-транзистора. 😎 О резисторе Уменьшить напряжение без . 5 вольт, когда ваша схема потребляет 500 мА. Резистор на рис. 2 предназначен для демпфирования, он используется для предотвращения короткого замыкания фильтра при резонансе и срабатывания схемы защиты преобразователя от перегрузки.8 В / 25 мА = 72 Ом (и затем округляем до 75 Ом). Постоянный ток проходит через нагрузочный резистор (путь с низким сопротивлением). систематизированы, но входят в вашу схему другим путем – через провода/соединения в вашу схему. Это может помочь снизить энергопотребление в цепи и дать еще более точные значения усиления и смещения, так как полное сопротивление Если у вас есть напряжение питания от 100 до 240 В, вам необходимо подключить варистор параллельно контактам для эффективного подавления. Будьте осторожны при выборе размера корпуса для компонентов резистор-конденсатор (RC), поскольку номинальная мощность уменьшается с размером, а резистор должен выдерживать мощность, которую он рассеивает.Вот исправленное подключение для нашего эксперимента по измерению напряжения постоянного тока: Обратите внимание, что единственным изменением является добавление модуля LM34040, который питается от 5-вольтового выхода нашего Arduino. Установите встречно-параллельные стабилитроны последовательно, чтобы уменьшить напряжение на нагрузке (они должны будут рассеивать значительную мощность и искажать форму волны) 0 cricket-15 более 2 лет назад в ответ на dougw. Пониженное напряжение остается переменным. 2 Активный Рисунок 1. Этот понижающий преобразователь понижает сетевое напряжение переменного тока на C ac для получения более низкого постоянного напряжения.В на регуляторе = 34-24 = 10 В макс. Таким образом, преобразователь вырабатывает постоянное выходное напряжение, величина которого регулируется коэффициентом заполнения D, используя элементы схемы, которые (в идеале) не рассеивают мощность. V UZ не является обязательным и связан с вопросами безопасности — при необходимости выберите более высокую мощность. 5 вольт), то попробуйте запустить его от двух батареек типа АА (3 вольта). 7 В без использования резисторов, как при требуемом токе 350 мА, мощность тратится впустую, как … Чтобы понизить постоянное напряжение, нам нужно использовать какой-то другой метод для выполнения этой задачи.Чтобы уменьшить напряжение, резисторы устанавливаются в настоящее время только для того, чтобы подключить резистор и диод последовательно со стороны входа конденсатора. . Уменьшение эффективного сопротивления ПЛК с помощью параллельного резистора уменьшит напряжение, создаваемое этим током. Это… Вы уменьшаете напряжение в цепи постоянного тока с помощью резистора. Однако наилучшие условия для долговременной стабильности под нагрузкой — это наихудшие условия для повреждения влагой в приложениях с низкой мощностью постоянного тока. Внутреннее сопротивление похоже на последовательное сопротивление внутри источника питания. Одной из основных проблем, которые необходимо решить при проектировании электронных схем, является получение источника питания постоянного тока низкого напряжения от сети для питания схемы. Теперь обратите внимание, что эффект индукции производит ток. Если ток, подаваемый на резистор, составляет 1 А, а подаваемое напряжение составляет 12 В, и резистор работает нормально. Резистор используется для ограничения протекания электрического тока в цепи. Он основан на цифровом управлении, управлении напряжением и технологиях аналогового управления. Кондуктивный шум может быть подобен излучаемому шуму, т.е.На этот вывод подается постоянный ток +12 вольт. 0 Ампер тока с широким диапазоном напряжения o/p от 1. Работа при низком напряжении и слабом токе. Для измерения постоянного тока более 5 А используется шунт для измерения тока большой мощности (см. ниже) или датчик Холла (см. ниже), подключенный к соответствующему измерительному модулю. р. 12A = 0. Адаптер постоянного тока 12 В постоянного тока, без добавления резистора: 5. Вы просто включаете блок питания без нагрузки, поворачиваете ручку тока против часовой стрелки до упора. com/GreatScottLabПоддержите меня для получения дополнительных видео Метод управления напряжением якоря для двигателя постоянного тока (метод Уорда-Леонарда) Метод Уорда-Леонарда схемы управления скоростью двигателя постоянного тока показан следующим образом: регулируется, а G соответствует генератору постоянного тока с индивидуальным возбуждением, который приводится в действие с помощью трехфазного двигателя и его напряжения, что может иметь негативное влияние на некоторые конструкции.Резистор 2 Ом 10 Вт должен работать. фильтр устраняет коммутационные гармоники без рассеивания мощности. Процесс анализа цепи постоянного тока с использованием теоремы Тевенина требует следующих шагов: Найдите сопротивление Тевенина, удалив все источники напряжения и нагрузочный резистор. — Резистор 75 Ом должен падать по напряжению около 3. Верхний предел диапазона рабочих температур резистивной пленки силового резистора составляет 155°C. (цепь постоянного тока) или небольшой резистор затвора выключения приведет к более высокому значению di/dt и вызовет чрезмерный скачок напряжения на IGBT.2020 · Резистор обладает способностью снижать напряжение и ток при использовании в цепи. Я использую блок питания 7805 с батареей 12В. Он может обеспечить более 1. График эффективности (рис. 3) был построен без подключенного загрузочного резистора, резистора затвора верхнего плеча или снаббера. DC v 15-18 В. Это требование приводит к измерению очень малых токов и сопутствующим проблемам таких измерений. от 9В до 5. Это класс импульсных источников питания (ИМИП), содержащих как минимум два полупроводника (диод и транзистор) и как минимум один элемент накопления энергии: конденсатор, катушку индуктивности или два в… уменьшите пуск -время безотказной работы без пренебрежения преимуществами двигателя постоянного тока.Учитывая это, вы можете поставить резистор на 5 Ом, который снизит входное напряжение в 2 раза. Согласно характеристикам электромагнитных помех порта питания, фильтр электромагнитных помех может передавать мощность переменного тока на источник питания без затухания. Сопротивление термистора NTC становится очень низким после того, как на него подается питание, что приводит к потере мощности, которая является проблемой резисторного кубаpdf 06 мая 2018 г. 0 Получить ссылку; Фейсбук; Твиттер; Пинтерест; Электронное письмо; Другие приложения; Уменьшите напряжение переменного тока с помощью резистора 28 апреля 2018 г. Получить ссылку; Фейсбук; Твиттер; Пинтерест; Электронное письмо; Другие приложения; Последовательно-резисторно-конденсаторные цепи Реактивное сопротивление и импеданс Ток проходит по проводнику (проводу) от источника постоянного тока к первому резистору; при этом часть подаваемой энергии «теряется» (недоступна для нагрузки) из-за сопротивления проводника.Чтобы преобразовать его в постоянный, вам нужна хорошая схема выпрямителя. Мне нужно знать, как я могу снизить напряжение до 12 вольт. Спасибо, Пол. 25 Вт (2. Зная внутреннее сопротивление блока питания, можно оценить выходное напряжение при других нагрузках. Как уменьшить напряжение с помощью резистора. Второй способ использования резистора… Ручка диммера светодиода Для диммирования ШИМ вы нужно будет добавить контроллер PWM и MOSFET переключатель в электронике драйвера на выходе источника питания постоянного тока.Повышают ли резисторы напряжение?Резистор, сам по себе, никогда не может увеличить напряжение.P = V × I. be/AD772QQZ0GcFacebook: https://www. Тем не менее, никогда не подключайте светодиод без резистора, в основном 50 Вт.] Вашей батареи достаточно, чтобы обеспечить по крайней мере 20-кратный (или намного больше) ток для вашей нагрузки. Напряжение обратной связи шины постоянного тока от резисторного элемента напряжения сможет поглощать большое количество энергии без того, чтобы температура резисторного элемента превышала номинальную рабочую температуру. Это связано с тем, что они предлагают несколько преимуществ по сравнению с линейными регуляторами напряжения. Какой номинал стабилитрона? Диод Зенера имеет номинальную мощность, как резистор.Этот фильтр Как уменьшить электромагнитные помехи, выбросы напряжения и дуговые разряды в двигателях постоянного тока и выключателях В приложениях, включающих двигатели, переключатели или реле, на этапе проектирования могут возникнуть общие проблемы. Если мы используем резистор 10 кОм в качестве резистора R1, подставив значения, мы получим R2 = (В) (R1) / (VIN — V) = (1 В) (10 кОм) / (5 В — 1 В) = 2,1 ° C /В. напряжение без нагрузки, чтобы убедиться, что оно не слишком высокое, прежде чем подключать его. О напряжении без резистора Уменьшить. С резистивным источником питания вы используете резистор на резисторе падения напряжения, чтобы уменьшить тепло в форме энергии.У меня есть источник питания среднего напряжения 5 В, но я хочу использовать резистор, чтобы снизить напряжение до 2. Если мы попытаемся посмотреть на график выше, мы увидим, что изменение напряжения также меняет ток через светодиод, что заставляет нас задуматься. уменьшить яркость светодиода, увеличивая или уменьшая напряжение на нем. Почему бы не использовать… 4. Полноволновой рект. 9В, 15 мА и блок не срабатывает. На рисунке 3 ниже показана соответствующая схема. Рисунок 3: схема понижающего преобразователя постоянного тока. Рисунок 5: Температура каждой части теплового потока от резистора к воздуху. Больше усилителей, больше стоимость. ОТСУТСТВИЕ ВОЗВРАТНОГО ПУТИ ТОКА ПОСТОЯННОГО ТОКА Одной из наиболее распространенных проблем, возникающих при применении, является невозможность обеспечить обратный путь по постоянному току для тока смещения в схемах операционных усилителей или усилителей со связью по переменному току. Однако вы также можете заряжать аккумуляторы на 6 В и 9 В. В модели NHW20 Toyota Prius HEV используется двигатель на 500 В. как уменьшить постоянное напряжение без резистора

Как работают блоки питания для ПК

Если есть какой-то компонент, который абсолютно необходим для работы компьютера, так это блок питания.Без него компьютер — просто инертная коробка, наполненная пластиком и металлом. Блок питания преобразует линию переменного тока (AC) вашего дома в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) блок питания представляет собой металлическую коробку, обычно расположенную в углу корпуса. Блок питания виден сзади многих систем, потому что он содержит розетку для шнура питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключателя для преобразования входного переменного тока в более низкое постоянное напряжение. Типичные поставляемые напряжения:

3,3- и 5-вольтовые обычно используются в цифровых схемах, а 12-вольтовые используются для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания составляет Вт Вт. Ватт — это произведение напряжения в вольт и тока в амперах или амперах. Если вы знакомы с ПК уже много лет, вы, вероятно, помните, что первые ПК имели большие красные тумблеры, которые имели приличный вес.Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтовой мощности к источнику питания.

Сегодня вы включаете питание с помощью маленькой кнопки и выключите машину с помощью пункта меню. Эти возможности были добавлены к стандартным блокам питания несколько лет назад. Операционная система может отправить сигнал блоку питания, чтобы он выключился. Кнопка посылает 5-вольтовый сигнал на блок питания, чтобы сообщить ему, когда включать.Блок питания также имеет схему, которая подает 5 вольт, называемую VSB для «напряжения в режиме ожидания», даже когда он официально «выключен», так что кнопка будет работать. См. следующую страницу, чтобы узнать больше о технологии видеомикшера.

АН-140: Основные понятия линейного регулятора и импульсных источников питания

Реферат

В этой статье объясняются основные концепции линейных регуляторов и импульсных источников питания (SMPS). Он предназначен для системных инженеров, которые могут быть не очень хорошо знакомы с конструкциями и выбором источников питания.Объясняются основные принципы работы линейных регуляторов и SMPS, обсуждаются преимущества и недостатки каждого решения. Понижающий преобразователь используется в качестве примера для дальнейшего объяснения особенностей конструкции импульсного стабилизатора.

Введение

Современные конструкции требуют все большего количества шин питания и решений по питанию в электронных системах с нагрузками от нескольких мА для резервных источников питания до более 100 А для регуляторов напряжения ASIC.Важно выбрать подходящее решение для целевого приложения и обеспечить соответствие заданным требованиям к производительности, таким как высокая эффективность, малое пространство на печатной плате (печатной плате), точное регулирование выходного сигнала, быстрая переходная характеристика, низкая стоимость решения и т. д. Схема управления питанием становится все более частой и сложной задачей для разработчиков систем, многие из которых могут не иметь сильного опыта работы с властью.

Преобразователь мощности генерирует выходное напряжение и ток для нагрузки от заданного источника входного питания.Он должен соответствовать требованиям регулирования напряжения или тока нагрузки в установившихся и переходных режимах. Он также должен защищать нагрузку и систему в случае отказа компонента. В зависимости от конкретного приложения разработчик может выбрать либо линейный регулятор (LR), либо импульсный источник питания (SMPS). Чтобы сделать наилучший выбор решения, дизайнерам важно знать достоинства, недостатки и проблемы дизайна каждого подхода.

В этой статье основное внимание уделяется неизолированным источникам питания и дается введение в основы их работы и проектирования.

Линейные регуляторы

Как работает линейный регулятор

Начнем с простого примера. Во встроенной системе шина 12 В доступна от внешнего источника питания. На системной плате напряжение 3,3В необходимо для питания операционного усилителя (ОУ). Самый простой способ получить 3,3 В — использовать резисторный делитель от шины 12 В, как показано на рис. 1. Хорошо ли он работает? Обычно нет. Ток на выводах V _CC операционного усилителя может варьироваться в зависимости от условий эксплуатации.Если используется делитель с постоянным резистором, напряжение IC V _CC зависит от нагрузки. Кроме того, вход шины 12 В может плохо регулироваться. В той же системе может быть много других нагрузок, использующих шину 12 В. Из-за импеданса шины напряжение на шине 12 В зависит от нагрузки на шину. В результате резисторный делитель не может обеспечить регулируемое напряжение 3,3 В на операционном усилителе, чтобы обеспечить его правильную работу. Поэтому необходим специальный контур регулирования напряжения. Как показано на рисунке 2, петля обратной связи должна регулировать значение верхнего резистора R1 для динамического регулирования 3.3В на V _CC .

Рис. 1. Резисторный делитель генерирует 3,3 В постоянного тока от входа шины 12 В

Рис. 2. Контур обратной связи регулирует значение последовательного резистора R1 для регулирования 3,3 В

Переменный резистор такого типа может быть реализован с помощью линейного регулятора, как показано на рис. 3. Линейный регулятор управляет биполярным или силовым полевым транзистором (FET) в его линейном режиме. Таким образом, транзистор работает как переменный резистор последовательно с выходной нагрузкой.Концептуально, чтобы установить петлю обратной связи, усилитель ошибки измеряет выходное напряжение постоянного тока через сеть выборочных резисторов R _A и R _B , затем сравнивает напряжение обратной связи V _FB с опорным напряжением V _REF . Выходное напряжение усилителя ошибки управляет базой последовательного силового транзистора через усилитель тока. Когда входное напряжение V _BUS уменьшается или ток нагрузки увеличивается, выходное напряжение V _CC падает.Напряжение обратной связи V _FB также уменьшается. В результате усилитель ошибки обратной связи и усилитель тока генерируют больший ток в базу транзистора Q1. Это уменьшает падение напряжения V _CE и, следовательно, возвращает выходное напряжение V _CC , так что V _FB равняется V _REF . С другой стороны, если выходное напряжение V _CC повышается аналогичным образом, цепь отрицательной обратной связи увеличивает V _CE , чтобы обеспечить точное регулирование 3. Выход 3В. Таким образом, любое изменение V _O поглощается напряжением транзистора линейного стабилизатора V _CE . Так что выходное напряжение V _CC всегда постоянно и хорошо регулируется.

Рис. 3. Линейный регулятор с переменным резистором для регулирования выходного напряжения

Зачем использовать линейные регуляторы?

Линейный регулятор уже очень давно широко используется в промышленности. Это было основой для отрасли электропитания, пока импульсные источники питания не стали преобладать после 1960-х годов.Даже сегодня линейные регуляторы по-прежнему широко используются в самых разных приложениях.

Помимо простоты использования, линейные регуляторы имеют и другие преимущества. Поставщики систем управления питанием разработали множество встроенных линейных регуляторов. Для типичного встроенного линейного регулятора требуются только контакты V _IN , V _OUT , FB и дополнительные контакты GND. На рис. 4 показан типичный 3-выводной линейный стабилизатор LT1083, разработанный более 20 лет назад. Для установки выходного напряжения требуются только входной конденсатор, выходной конденсатор и два резистора обратной связи.Практически любой инженер-электрик может спроектировать источник питания с этими простыми линейными регуляторами.

Рис. 4. Встроенный линейный регулятор Пример: линейный регулятор 7,5 А только с тремя контактами

Один недостаток — линейный регулятор может потреблять много энергии

Основным недостатком использования линейных регуляторов может быть чрезмерное рассеивание мощности его последовательным транзистором Q1, работающим в линейном режиме. Как объяснялось ранее, транзистор линейного регулятора концептуально представляет собой переменный резистор.Поскольку весь ток нагрузки должен проходить через последовательный транзистор, его рассеиваемая мощность равна P _Потери = (V _IN – V _O ) • I _O . В этом случае эффективность линейного регулятора можно быстро оценить по формуле:

Таким образом, в примере на рис. 1, когда на входе 12 В, а на выходе 3,3 В, эффективность линейного регулятора составляет всего 27,5%. В этом случае 72,5% входной мощности просто тратится впустую и генерирует тепло в регуляторе. Это означает, что транзистор должен иметь тепловую способность справляться со своей мощностью/тепловыделением в худшем случае при максимальном значении V _IN и полной нагрузке.Так что размеры линейного регулятора и его радиатора могут быть большими, особенно когда V _O намного меньше, чем V _IN . На рис. 5 видно, что максимальный КПД линейного регулятора пропорционален отношению V _O /V _IN .

Рис. 5. Максимальный КПД линейного регулятора в зависимости от соотношения V _O /V _IN

С другой стороны, линейный регулятор может быть очень эффективным, если V _O близко к V _IN . Однако у линейного регулятора (LR) есть еще одно ограничение, заключающееся в минимальной разнице напряжений между V _IN и V _O . Транзистор в LR должен работать в линейном режиме. Таким образом, требуется определенное минимальное падение напряжения между коллектором и эмиттером биполярного транзистора или стоком и истоком полевого транзистора. Когда V _O слишком близко к V _IN , LR больше не сможет регулировать выходное напряжение. Линейные регуляторы, которые могут работать с малым запасом мощности (V _IN – V _O ), называются регуляторами с малым падением напряжения (LDO).

Также ясно, что линейный регулятор или LDO могут обеспечить только понижающее преобразование DC/DC. В приложениях, которые требуют, чтобы напряжение V _O было выше, чем напряжение V _IN , или требуется отрицательное напряжение V _O из положительного напряжения V _IN , линейные регуляторы, очевидно, не работают.

Линейный регулятор с разделением тока для высокой мощности [8]

Для приложений, требующих большей мощности, регулятор должен быть установлен отдельно на радиаторе для отвода тепла.В системах с поверхностным монтажом это невозможно, поэтому ограничение рассеиваемой мощности (например, 1 Вт) ограничивает выходной ток. К сожалению, прямое параллельное подключение линейных регуляторов для распределения генерируемого тепла затруднено.

Замена источника опорного напряжения, показанного на рис. 3, на прецизионный источник тока позволяет напрямую подключить линейный регулятор для распределения нагрузки по току и, таким образом, рассеивания тепла между ИС. Это позволяет использовать линейные стабилизаторы в приложениях с высоким выходным током для поверхностного монтажа, где только ограниченное количество тепла может быть рассеяно в любом месте на плате.LT3080 — это первый регулируемый линейный стабилизатор, который можно использовать параллельно для более высоких токов. Как показано на рис. 6, он имеет внутренний источник тока 10 мкА с током нулевой точности, подключенный к неинвертирующему входу операционного усилителя. С помощью внешнего резистора для настройки одиночного напряжения R _SET выходное напряжение линейного регулятора можно регулировать от 0 В до (V _IN – V _DROPOUT ).

Рис. 6. Настройка одиночного резистора LDO LT3080 с прецизионным источником тока, эталон

На рис. 7 показано, как просто подключить LT3080 параллельно для разделения тока.Просто соедините выводы SET микросхем LT3080 вместе, и оба регулятора будут иметь одинаковое опорное напряжение. Поскольку операционные усилители точно подогнаны, напряжение смещения между регулировочным штифтом и выходом составляет менее 2 мВ. В этом случае балластное сопротивление всего 10 мОм, которое может быть суммой небольшого внешнего резистора и сопротивления дорожки печатной платы, необходимо для балансировки тока нагрузки с более чем 80-процентным уравновешенным распределением. Нужно еще больше мощности? Разумно даже параллельное подключение от 5 до 10 устройств.

Рис. 7. Параллельное соединение двух линейных стабилизаторов LT3080 для увеличения выходного тока

Области применения, в которых предпочтительны линейные регуляторы

Существует множество приложений, в которых линейные стабилизаторы или LDO представляют собой превосходные решения для импульсных источников питания, в том числе:

1. Простые/недорогие решения. Решения с линейным регулятором или LDO просты и удобны в использовании, особенно для маломощных приложений с низким выходным током, где тепловая нагрузка не является критической.Внешняя индуктивность не требуется.
2. Применение с низким уровнем шума/пульсаций. Для чувствительных к шуму приложений, таких как средства связи и радиоустройства, минимизация шума питания очень важна. Линейные стабилизаторы имеют очень низкую пульсацию выходного напряжения, потому что нет элементов, которые часто включаются и выключаются, а линейные стабилизаторы могут иметь очень широкую полосу пропускания. Таким образом, существует небольшая проблема с электромагнитными помехами. Некоторые специальные LDO, такие как семейство LDO Analog Devices LT1761, имеют на выходе шумовое напряжение всего 20 мкВ _RMS .Практически невозможно для SMPS достичь такого низкого уровня шума. SMPS обычно имеет выходную пульсацию в милливольтах даже с конденсаторами с очень низким ESR.
3. Быстрые переходные приложения. Контур обратной связи линейного регулятора обычно является внутренним, поэтому внешняя компенсация не требуется. Как правило, линейные регуляторы имеют более широкую полосу пропускания контура управления и более быструю переходную характеристику, чем у SMPS.
4. Приложения с низким отсевом. Для приложений, где выходное напряжение близко к входному напряжению, LDO могут быть более эффективными, чем SMPS.Существуют LDO с очень малым падением напряжения (VLDO), такие как Analog Devices LTC1844, LT3020 и LTC3025, с падением напряжения от 20 мВ до 90 мВ и током до 150 мА. Минимальное входное напряжение может составлять всего 0,9 В. Поскольку в LR нет коммутационных потерь по переменному току, КПД LR или LDO при малой нагрузке аналогичен КПД при полной нагрузке. SMPS обычно имеет более низкую эффективность легкой нагрузки из-за потерь при переключении переменного тока. В приложениях с батарейным питанием, в которых эффективность легкой нагрузки также имеет решающее значение, LDO может обеспечить лучшее решение, чем SMPS.

Таким образом, разработчики используют линейные регуляторы или LDO, потому что они просты, малошумны, недороги, просты в использовании и обеспечивают быструю переходную характеристику. Если V _O близок к V _IN , LDO может быть более эффективным, чем SMPS.

Основы импульсного источника питания

Зачем использовать импульсный источник питания?

Быстрый ответ — высокая эффективность. В SMPS транзисторы работают в режиме переключения, а не в линейном режиме. Это означает, что когда транзистор включен и проводит ток, падение напряжения на его пути питания минимально. Когда транзистор выключен и блокирует высокое напряжение, ток через его цепь питания почти отсутствует. Таким образом, полупроводниковый транзистор подобен идеальному переключателю. Таким образом, потери мощности в транзисторе сведены к минимуму. Высокий КПД, низкое рассеивание мощности и высокая удельная мощность (малый размер) являются основными причинами, по которым разработчики используют импульсные источники питания вместо линейных стабилизаторов или LDO, особенно в сильноточных приложениях. Например, в настоящее время 12 В _IN , 3,3 В _OUT синхронный понижающий источник питания с режимом переключения обычно может достигать эффективности> 90% по сравнению с менее чем 27.5% от линейного регулятора. Это означает потерю мощности или уменьшение размера как минимум в восемь раз.

Самый популярный блок питания — понижающий преобразователь

На Рисунке 8 показан простейший и наиболее популярный импульсный регулятор — понижающий DC/DC преобразователь. Он имеет два режима работы, в зависимости от того, включен или выключен транзистор Q1. Для упрощения обсуждения все силовые устройства предполагаются идеальными. Когда переключатель (транзистор) Q1 включен, напряжение коммутационного узла V _SW = V _IN и ток катушки индуктивности L заряжается (V _IN – V _O ).На рис. 8(а) показана эквивалентная схема в этом режиме зарядки катушки индуктивности. Когда переключатель Q1 выключен, ток катушки индуктивности проходит через безынерционный диод D1, как показано на рисунке 8(b). Напряжение коммутационного узла V _SW = 0 В, а ток катушки индуктивности L разряжается нагрузкой V _O . Поскольку идеальная катушка индуктивности не может иметь постоянное напряжение в установившемся режиме, среднее выходное напряжение V _O можно определить как:

, где T _ON – интервал времени включения в пределах периода переключения TS.Если отношение T _ON /T _S определить как коэффициент заполнения D, то выходное напряжение V _O равно:

Когда значения индуктивности фильтра L и выходного конденсатора C _O достаточно высоки, выходное напряжение V _O представляет собой напряжение постоянного тока с пульсацией только в милливольтах. В этом случае для входного понижающего источника питания 12 В концептуально рабочий цикл 27,5% обеспечивает выходное напряжение 3,3 В.

Рис. 8. Режимы работы понижающего преобразователя и типичные формы сигналов

Помимо описанного выше подхода к усреднению, существует еще один способ вывести уравнение рабочего цикла.Идеальная катушка индуктивности не может иметь постоянное напряжение в устойчивом состоянии. Таким образом, он должен поддерживать вольт-секундный баланс индуктора в течение периода переключения. В соответствии с формой волны напряжения катушки индуктивности на рисунке 8 для баланса вольт-секунд требуется:

Уравнение (5) такое же, как уравнение (3). Тот же подход баланса вольт-секунд может быть использован для других топологий DC/DC для получения уравнений рабочего цикла в зависимости от V _IN и V _O .

Потери мощности в понижающем преобразователе

Потери проводимости постоянного тока

С идеальными компонентами (нулевое падение напряжения во включенном состоянии и нулевые потери при переключении) идеальный понижающий преобразователь имеет КПД 100%. В действительности рассеивание мощности всегда связано с каждым силовым компонентом. В SMPS есть два типа потерь: потери проводимости постоянного тока и потери переключения переменного тока.

Потери проводимости понижающего преобразователя в основном возникают из-за падения напряжения на транзисторе Q1, диоде D1 и катушке индуктивности L, когда они проводят ток. Чтобы упростить обсуждение, пульсации переменного тока индуктора не учитываются в следующем расчете потерь проводимости. Если в качестве силового транзистора используется МОП-транзистор, потери проводимости МОП-транзистора равны I _O ² • R _DS(ON) • D, где R _DS(ON) — сопротивление МОП-транзистора в открытом состоянии. Q1.Потери мощности на проводимость диода равны I _O • V _D • (1 – D), где V _D – прямое падение напряжения на диоде D1. Потери проводимости индуктора равны I _O ² • R _DCR , где R _DCR — сопротивление меди обмотки индуктора. Таким образом, потери проводимости понижающего преобразователя приблизительно равны:

Например, входное напряжение 12 В, выходное напряжение 3,3 В/10 А _MAX могут использовать следующие компоненты: MOSFET R _DS(ON) = 10 мОм, дроссель R _DCR = 2 мОм, прямое напряжение диода V _D = 0.5В. Следовательно, потери проводимости при полной нагрузке составляют:

С учетом только потерь на проводимость КПД преобразователя составляет:

Приведенный выше анализ показывает, что обратный диод потребляет мощность потерь 3,62 Вт, что намного выше, чем потери проводимости MOSFET Q1 и катушки индуктивности L. Для дальнейшего повышения эффективности диод D1 можно заменить MOSFET Q2, как показано на рис. Рис. 9. Этот преобразователь называется синхронным понижающим преобразователем. Затвор Q2 требует сигналов, комплементарных затвору Q1, т.е.е., Q2 включен только тогда, когда Q1 выключен. Потери проводимости синхронного понижающего преобразователя:

Если 10 мОм R _DS(ON) MOSFET также используется для транзистора Q2, потери проводимости и КПД синхронного понижающего преобразователя составляют:

Приведенный выше пример показывает, что синхронный понижающий преобразователь более эффективен, чем обычный понижающий преобразователь, особенно для приложений с низким выходным напряжением, где коэффициент заполнения невелик, а время проводимости диода D1 велико.

Рис. 9.Синхронный понижающий преобразователь и его сигналы затвора транзистора

Потери при переключении переменного тока

В дополнение к потерям проводимости постоянного тока существуют другие потери мощности, связанные с переменным током/переключением из-за неидеальных силовых компонентов:

1. Потери при переключении MOSFET. Реальный транзистор требует времени для включения или выключения. Таким образом, во время переходных процессов включения и выключения напряжения и тока перекрываются, что приводит к коммутационным потерям переменного тока. На рис. 10 показаны типичные сигналы переключения MOSFET Q1 в синхронном понижающем преобразователе.Зарядка и разрядка паразитного конденсатора C _GD верхнего полевого транзистора Q1 с зарядом Q _GD определяют большую часть времени переключения Q1 и связанных с ним потерь. В синхронном понижающем транзисторе коммутационные потери нижнего полевого транзистора Q2 малы, потому что Q2 всегда включается после того, как его внутренний диод проводит, и выключается до того, как его внутренний диод проводит, в то время как падение напряжения на корпусном диоде низкое. Тем не менее, заряд обратного восстановления внутреннего диода транзистора Q2 также может увеличить коммутационные потери верхнего полевого транзистора Q1 и вызвать звон коммутационного напряжения и электромагнитные помехи.Уравнение (12) показывает, что потери переключения полевого транзистора управления Q1 пропорциональны частоте переключения преобразователя f _S . Точный расчет потерь энергии E _ON и E _OFF для Q1 не прост, но его можно найти в примечаниях по применению поставщиков МОП-транзисторов.
2. Потери в сердечнике катушки индуктивности P _{SW_CORE} . Реальная катушка индуктивности также имеет потери переменного тока, которые зависят от частоты коммутации. Потери переменного тока в индукторе в основном связаны с потерями в магнитном сердечнике. В высокочастотном SMPS материалом сердечника может быть порошковое железо или феррит.Как правило, сердечники из порошкового железа насыщают мягко, но имеют высокие потери в сердечнике, в то время как ферритовый материал насыщает более резко, но имеет меньшие потери в сердечнике. Ферриты представляют собой керамические ферромагнитные материалы, которые имеют кристаллическую структуру, состоящую из смесей оксида железа с оксидом марганца или цинка. Потери в сердечнике в основном связаны с потерями на магнитный гистерезис. Производитель сердечника или катушки индуктивности обычно предоставляет данные о потерях в сердечнике разработчикам источников питания для оценки потерь в катушке индуктивности переменного тока.
3. Другие потери, связанные с переменным током.Другие потери, связанные с переменным током, включают потери драйвера затвора P _{SW_GATE} , что равно V _DRV • Q _G • f _S , и мертвое время (когда оба верхних полевых транзистора Q1 и нижний полевой транзистор Q2 выключены) корпусной диод потеря проводимости, равная (ΔT _ON + ΔT _OFF ) • V _D(Q2) • f _S . Таким образом, потери, связанные с переключением, включают: Расчет потерь, связанных с переключением, обычно непрост. Потери, связанные с переключением, пропорциональны частоте переключения f _S .В синхронном понижающем преобразователе 12 В _IN , 3,3 В _O / 10 А _MAX потери переменного тока вызывают потерю эффективности примерно от 2% до 5% при частоте коммутации 200–500 кГц. Таким образом, общий КПД составляет около 93% при полной нагрузке, что намного лучше, чем у источников LR или LDO. Уменьшение тепла или размера может быть близко к 10x.

Рис. 10. Типичная форма сигнала переключения и потери в верхнем полевом транзисторе Q1 в понижающем преобразователе

Особенности конструкции переключающих силовых компонентов

Оптимизация частоты переключения

Как правило, более высокая частота переключения означает меньшие размеры компонентов выходного фильтра L и C _O .В результате размер и стоимость блока питания могут быть уменьшены. Более высокая пропускная способность также может улучшить переходную реакцию нагрузки. Однако более высокая частота коммутации также означает более высокие потери мощности, связанные с переменным током, что требует большего пространства на плате или радиатора для ограничения тепловой нагрузки. В настоящее время для приложений с выходным током ≥10 А большинство понижающих источников питания работают в диапазоне частот от 100 кГц до 1 МГц ~ 2 МГц. При токе нагрузки < 10 А частота коммутации может достигать нескольких МГц. Оптимальная частота для каждой конструкции является результатом тщательного компромисса между размером, стоимостью, эффективностью и другими параметрами производительности.

Выбор выходной катушки индуктивности

В синхронном понижающем преобразователе размах пульсаций тока дросселя можно рассчитать как:

При заданной частоте коммутации низкая индуктивность дает большие пульсации тока и приводит к большим пульсациям выходного напряжения. Большие пульсации тока также увеличивают среднеквадратичные потери тока и проводимости MOSFET. С другой стороны, высокая индуктивность означает большой размер катушки индуктивности и возможные высокие DCR катушки индуктивности и потери проводимости. Как правило, при выборе катушки индуктивности выбирают 10% ~ 60% размаха тока пульсаций по отношению к максимальному коэффициенту постоянного тока.Поставщики индукторов обычно указывают номинальные значения постоянного тока, среднеквадратичного значения тока (нагрев) и тока насыщения. Важно спроектировать максимальный постоянный ток и пиковый ток катушки индуктивности в пределах максимальных значений, указанных поставщиком.

Выбор силового МОП-транзистора

При выборе полевого МОП-транзистора для понижающего преобразователя сначала убедитесь, что его максимальное значение V _DS выше, чем напряжение питания V _IN(MAX) с достаточным запасом. Однако не выбирайте полевой транзистор с чрезмерно высоким номинальным напряжением.Например, для питания 16 В _IN(MAX) хорошо подходит полевой транзистор с номинальным напряжением 25 В или 30 В. Полевой транзистор с номинальным напряжением 60 В может быть избыточным, поскольку сопротивление полевого транзистора во включенном состоянии обычно увеличивается с увеличением номинального напряжения. Далее, сопротивление полевого транзистора в открытом состоянии R _DS(ON) и заряд затвора Q _G (или Q _GD ) являются двумя наиболее важными параметрами. Обычно существует компромисс между зарядом затвора Q _G и сопротивлением в открытом состоянии R _DS(ON) . В общем, полевой транзистор с кремниевым кристаллом небольшого размера имеет низкое значение Q _G , но высокое сопротивление в открытом состоянии R _DS(ON) , в то время как полевой транзистор с большим кремниевым кристаллом имеет низкое сопротивление R _DS(ON) , но большое значение Q _{. Г} .В понижающем преобразователе верхний полевой МОП-транзистор Q1 принимает на себя как потери проводимости, так и потери переключения переменного тока. Для Q1 обычно требуется полевой транзистор с низкой добротностью _G , особенно в приложениях с низким выходным напряжением и малым рабочим циклом. Синхронный полевой транзистор Q2 нижней стороны имеет небольшие потери переменного тока, потому что он обычно включается или выключается, когда его напряжение V _DS близко к нулю. В этом случае низкий уровень R _DS(ON) важнее, чем Q _G для синхронного полевого транзистора Q2. Когда один полевой транзистор не может справиться с полной мощностью, можно использовать несколько полевых МОП-транзисторов параллельно.

Выбор входного и выходного конденсатора

Во-первых, конденсаторы должны быть выбраны с достаточным снижением напряжения.

Входной конденсатор понижающего преобразователя имеет пульсирующий ток переключения с большими пульсациями. Следовательно, входной конденсатор должен выбираться с достаточным номинальным среднеквадратичным значением пульсаций тока, чтобы обеспечить его срок службы. Алюминиевые электролитические конденсаторы и керамические конденсаторы с низким ESR обычно используются параллельно на входе.

Выходной конденсатор определяет не только пульсации выходного напряжения, но и переходные характеристики нагрузки.Пульсации выходного напряжения можно рассчитать по уравнению (15). Для высокопроизводительных приложений как ESR, так и общая емкость важны для минимизации пульсаций выходного напряжения и оптимизации переходных характеристик нагрузки. Обычно хорошим выбором являются танталовые конденсаторы с низким ESR, полимерные конденсаторы с низким ESR и многослойные керамические конденсаторы (MLCC).

Закрыть контур регулирования с обратной связью

Еще один важный этап проектирования импульсного источника питания — замыкание контура регулирования схемой управления с отрицательной обратной связью.Обычно это гораздо более сложная задача, чем использование LR или LDO. Требуется хорошее понимание поведения контура и конструкции компенсации для оптимизации динамических характеристик стабильного контура.

Модель маломощного сигнала понижающего преобразователя

Как объяснялось выше, импульсный преобразователь меняет свой режим работы в зависимости от состояния переключателя ВКЛ или ВЫКЛ. Это дискретная и нелинейная система. Для анализа контура обратной связи линейным методом управления необходимо линейное моделирование малых сигналов [1][3].Из-за выходного LC-фильтра линейная передаточная функция слабого сигнала рабочего цикла D к выходу V _O фактически представляет собой систему второго порядка с двумя полюсами и одним нулем, как показано в уравнении (16). Имеются двойные полюса, расположенные на резонансной частоте выходного дросселя и конденсатора. Есть ноль, определяемый выходной емкостью и ESR конденсатора.

Управление режимом напряжения и управление режимом тока

Выходное напряжение можно регулировать с помощью системы с обратной связью, показанной на рис. 11.Например, когда выходное напряжение увеличивается, напряжение обратной связи V _FB увеличивается, а выходной сигнал усилителя ошибки с отрицательной обратной связью уменьшается. Таким образом, рабочий цикл уменьшается. В результате выходное напряжение уменьшается, чтобы V _FB = V _REF . Схема компенсации операционного усилителя ошибки может быть сетью усилителя с обратной связью типа I, типа II или типа III [3][4]. Существует только один контур управления для регулирования выхода. Эта схема называется режимом управления по напряжению.Analog Devices LTC3775 и LTC3861 представляют собой типичные понижающие контроллеры с режимом напряжения.

Рис. 11. Блок-схема понижающего преобразователя, управляемого по напряжению

На рис. 12 показано синхронное понижающее напряжение на входе от 5 В до 26 В и на выходе 1,2 В/15 А с использованием понижающего контроллера LTC3775, работающего в режиме напряжения. Благодаря передовой архитектуре ШИМ-модуляции LTC3775 и очень низкому (30 нс) минимальному времени включения, источник питания хорошо работает для приложений, которые преобразуют высоковольтный автомобильный или промышленный источник питания в 1. Низкое напряжение 2 В, необходимое для современных микропроцессоров и программируемых логических микросхем. Для приложений с большой мощностью требуются многофазные понижающие преобразователи с разделением тока. При управлении по напряжению требуется дополнительная петля распределения тока для балансировки тока между параллельными понижающими каналами. Типичным методом распределения тока для управления режимом напряжения является метод ведущий-ведомый. LTC3861 — это такой контроллер режима напряжения PolyPhase ^® . Его очень низкое, ±1,25 мВ, смещение измерения тока делает распределение тока между параллельными фазами очень точным, чтобы сбалансировать тепловую нагрузку.[10]

Рис. 12. Синхронный понижающий источник питания LTC3775 в режиме напряжения обеспечивает высокий коэффициент понижения

Управление в режиме тока использует два контура обратной связи: внешний контур напряжения, аналогичный контуру управления преобразователей, управляемых режимом напряжения, и внутренний контур тока, который возвращает сигнал тока в контур управления. На рис. 13 показана концептуальная блок-схема понижающего преобразователя с управлением по пиковому току, который непосредственно измеряет выходной ток дросселя. При управлении по току ток индуктора определяется ошибкой выходного напряжения операционного усилителя.Индуктор становится источником тока. Следовательно, передаточная функция от выхода операционного усилителя V _C к выходному напряжению питания V _O становится однополюсной системой. Это значительно упрощает компенсацию петли. Компенсация контура управления меньше зависит от нуля ESR выходного конденсатора, поэтому можно использовать все керамические выходные конденсаторы.

Рис. 13. Блок-схема понижающего преобразователя с управлением по току

Существует множество других преимуществ управления текущим режимом.Как показано на рис. 13, поскольку пиковый ток дросселя ограничивается операционным усилителем V _C цикл за циклом, система с управлением режимом тока обеспечивает более точное и быстрое ограничение тока в условиях перегрузки. Пусковой ток катушки индуктивности также хорошо контролируется во время запуска. Кроме того, ток дросселя не меняется быстро при изменении входного напряжения, поэтому источник питания имеет хорошие переходные характеристики. При параллельном подключении нескольких преобразователей с управлением режимом тока также очень легко распределять ток между источниками питания, что важно для надежных сильноточных приложений с использованием понижающих преобразователей PolyPhase.В общем, преобразователь с управлением по току более надежен, чем преобразователь с управлением по напряжению.

Решение схемы управления текущим режимом должно точно определять ток. Сигнал измерения тока обычно представляет собой небольшой сигнал на уровне десятков милливольт, чувствительный к шуму переключения. Поэтому необходима правильная и тщательная разводка печатной платы. Токовая петля может быть замкнута путем измерения тока катушки индуктивности через измерительный резистор, падения напряжения DCR катушки индуктивности или падения напряжения проводимости полевого МОП-транзистора. К типичным контроллерам токового режима относятся Analog Devices LTC3851A, LTC3855, LTC3774 и LTC3875.

Постоянная частота и постоянное управление временем включения

Типичные схемы режима напряжения и тока в разделе «Управление режимом напряжения и управление режимом тока» имеют постоянную частоту переключения, генерируемую внутренними часами контроллера. Эти контроллеры с постоянной частотой переключения можно легко синхронизировать, что является важной особенностью сильноточных понижающих контроллеров PolyPhase. Однако, если переходный процесс, повышающий нагрузку, возникает сразу после выключения затвора управляющего полевого транзистора Q1, преобразователь должен ждать все время выключения Q1 до следующего цикла, чтобы отреагировать на переходный процесс.В приложениях с малыми рабочими циклами задержка в наихудшем случае близка к одному циклу переключения.

В таких приложениях с низким рабочим циклом постоянное управление в режиме долины тока во включенном состоянии имеет более короткую задержку для реагирования на переходные процессы, повышающие нагрузку. В установившемся режиме частота коммутации постоянно включенных понижающих преобразователей практически фиксирована. В случае переходного процесса частота переключения может быстро изменяться для ускорения переходного процесса. В результате источник питания имеет улучшенные переходные характеристики и выходную емкость, а связанные с этим затраты могут быть снижены.

Однако при постоянном контроле времени включения частота коммутации может меняться в зависимости от сети или нагрузки. LTC3833 — это понижающий контроллер тока долины с более сложной архитектурой управления по времени — вариант архитектуры управления с постоянным временем включения с той разницей, что время включения управляется таким образом, что частота переключения остается постоянной на установившемся этапе. условия под линией и под нагрузкой. Благодаря этой архитектуре контроллер LTC3833 имеет минимальное время включения 20 нс и позволяет понижать напряжение до 38 В _IN до 0.6В _О . Контроллер может быть синхронизирован с внешними часами в диапазоне частот от 200 кГц до 2 МГц. На рис. 14 показан типичный источник питания LTC3833 с входным напряжением от 4,5 В до 14 В и выходным напряжением 1,5 В/20 А. [11] На рис. 15 показано, что источник питания может быстро реагировать на внезапные переходные процессы нагрузки с высокой скоростью нарастания. Во время переходного процесса повышения нагрузки частота переключения увеличивается, чтобы обеспечить более быструю переходную реакцию. Во время переходного процесса понижения нагрузки рабочий цикл падает до нуля. Поэтому только выходной индуктор ограничивает скорость нарастания тока.В дополнение к LTC3833, для нескольких выходов или многофазных приложений, контроллеры LTC3838 и LTC3839 обеспечивают быстродействующие многофазные решения.

Рис. 14. Быстрый источник питания в режиме тока с контролируемым временем с использованием LTC3833

Рис. 15. Блок питания LTC3833 обеспечивает быстрое реагирование во время скачков быстрой нагрузки

Полоса пропускания и стабильность цикла

Хорошо спроектированный SMPS работает бесшумно как в электрическом, так и в акустическом отношении. Это не относится к системе с недостаточной компенсацией, которая имеет тенденцию быть нестабильной.К типичным признакам недокомпенсированного источника питания относятся: слышимый шум от магнитных компонентов или керамических конденсаторов, дрожание сигналов переключения, колебания выходного напряжения и т. д. Система с перекомпенсацией может быть очень стабильной и тихой, но за счет медленного переходного процесса. Такая система имеет частоту кроссовера контура на очень низких частотах, обычно ниже 10 кГц. Конструкции с медленными переходными характеристиками требуют чрезмерной выходной емкости для удовлетворения требований по регулированию переходных процессов, что увеличивает общую стоимость и размер поставки.Оптимальная схема компенсации контура стабильна и бесшумна, но не имеет чрезмерной компенсации, поэтому она также имеет быстрый отклик для минимизации выходной емкости. В статье Analog Devices AN149 подробно объясняются концепции и методы моделирования силовых цепей и проектирования контуров [3]. Моделирование слабых сигналов и проектирование компенсации контура могут быть трудными для неопытных разработчиков источников питания. Инструмент проектирования Analog Devices LTpowerCAD ^™ обрабатывает сложные уравнения и значительно упрощает проектирование источников питания, особенно компенсацию контуров [5][6].Инструмент моделирования LTspice ^® объединяет все модели деталей Analog Devices и обеспечивает дополнительное моделирование во временной области для оптимизации конструкции. Однако на стадии прототипа обычно необходимы стендовые испытания/проверка стабильности контура и переходных характеристик.

Как правило, работа замкнутого контура регулирования напряжения оценивается по двум важным параметрам: полосе пропускания контура и запасу устойчивости контура. Полоса пропускания контура количественно определяется частотой кроссовера f _C , при которой коэффициент усиления контура T(s) равен единице (0 дБ).Запас устойчивости контура обычно количественно определяется запасом по фазе или запасом по усилению. Запас по фазе контура Φ _m определяется как разница между общей фазовой задержкой T(s) и –180° на частоте кроссовера. Запас по усилению определяется разницей между усилением T(s) и 0 дБ на частоте, где общая фаза T(s) равна –180°. Для понижающего преобразователя обычно считается достаточным запас по фазе в 45 градусов и запас по усилению в 10 дБ. На рисунке 16 показана типичная диаграмма Боде коэффициента усиления контура для трехфазного понижающего преобразователя LTC3829 12 В _IN в 1 В _O / 60 А в режиме тока.В этом примере частота кроссовера составляет 45 кГц, а запас по фазе — 64 градуса. Запас усиления близок к 20 дБ.

Рис. 16. Инструмент проектирования LTpowerCAD обеспечивает простой способ оптимизации компенсации контура и переходной характеристики нагрузки (пример трехфазного понижающего преобразователя LTC3829 с одним выходом).

Понижающий преобразователь PolyPhase для сильноточных приложений

По мере того, как системы обработки данных становятся быстрее и крупнее, их процессоры и блоки памяти потребляют все больше тока при постоянно снижающемся напряжении. При таких высоких токах требования к источникам питания возрастают. В последние годы многофазные (многофазные) синхронные понижающие преобразователи широко используются для сильноточных и низковольтных источников питания благодаря их высокой эффективности и равномерному распределению тепла. Кроме того, с чередованием нескольких фаз понижающего преобразователя пульсирующий ток как на входе, так и на выходе может быть значительно уменьшен, что приводит к уменьшению входных и выходных конденсаторов, а также места на плате и стоимости.

В понижающих преобразователях PolyPhase чрезвычайно важны точное определение и распределение тока.Хорошее распределение тока обеспечивает равномерное распределение тепла и высокую надежность системы. Из-за присущей им возможности распределения тока в устойчивом состоянии и во время переходных процессов обычно предпочтительны вольтогасители с управлением режимом тока. Analog Devices LTC3856 и LTC3829 — это типичные понижающие контроллеры PolyPhase с точным определением и распределением тока. Несколько контроллеров могут быть соединены последовательно для 2-, 3-, 4-, 6- и 12-фазных систем с выходным током от 20 А до более 200 А.

Рисунок 17.3-фазный одноканальный сильноточный понижающий преобразователь V _O с использованием LTC3829

Другие требования к высокопроизводительному контроллеру

От высокопроизводительного понижающего контроллера требуется множество других важных функций. Плавный пуск обычно необходим для контроля пускового тока во время пуска. Ограничение перегрузки по току и защелка при коротком замыкании могут защитить источник питания, когда выход перегружен или закорочен. Защита от перенапряжения защищает дорогостоящие нагрузочные устройства в системе.Чтобы свести к минимуму электромагнитные помехи системы, иногда контроллер необходимо синхронизировать с внешним тактовым сигналом. Для приложений с низким напряжением и большим током дистанционное измерение дифференциального напряжения компенсирует падение напряжения на сопротивлении печатной платы и точно регулирует выходное напряжение на удаленной нагрузке. В сложной системе со многими шинами выходного напряжения также необходимо упорядочивать и отслеживать различные шины напряжения.

Схема печатной платы

Выбор компонентов и проектирование схемы — это только половина процесса проектирования поставки.Правильная компоновка печатной платы импульсного источника питания всегда имеет решающее значение. На самом деле, его важность невозможно переоценить. Хорошая компоновка оптимизирует эффективность подачи, снижает тепловую нагрузку и, что наиболее важно, сводит к минимуму шум и взаимодействие между дорожками и компонентами. Для этого разработчику важно понимать пути прохождения тока и потоки сигналов в импульсном источнике питания. Обычно для приобретения необходимого опыта требуются значительные усилия. Подробное обсуждение см. в примечаниях по применению Analog Devices 136 и 139.[7][9]

Выбор различных решений — дискретные, монолитные и интегрированные источники питания

На уровне интеграции системные инженеры могут решить, следует ли выбрать решение с дискретным, монолитным или полностью интегрированным силовым модулем. На рис. 18 показаны примеры решений с дискретным и силовым модулем для типичных приложений питания в точке нагрузки. Дискретное решение использует микросхему контроллера, внешние МОП-транзисторы и пассивные компоненты для создания источника питания на системной плате. Основной причиной выбора дискретного решения является низкая стоимость спецификации компонентов (BOM).Однако это требует хороших навыков проектирования источников питания и относительно длительного времени разработки. В монолитном решении используется ИС со встроенными мощными полевыми МОП-транзисторами для дальнейшего уменьшения размера решения и количества компонентов. Это требует аналогичных дизайнерских навыков и времени. Полностью интегрированное решение с силовым модулем может значительно сократить усилия по проектированию, время разработки, размер решения и проектные риски, но, как правило, с более высокой стоимостью спецификации компонентов.

Рис. 18. Примеры (a) дискретного 12 В _IN до 3. Питание 3 В/10 А LTC3778; (b) полностью интегрированный 16-вольтовый _IN , двойной 13-амперный или одиночный 26-амперный микромодуль LTM4620 ^® , понижающий регулятор

Другие базовые неизолированные топологии DC/DC SMPS

В этом примечании по применению понижающие преобразователи используются в качестве простого примера для демонстрации конструктивных соображений SMPS. Однако существует по крайней мере пять других основных топологий неизолированных преобразователей (повышающий, понижающий/повышающий, преобразователи Cuk, SEPIC и Zeta) и по крайней мере пять основных топологий изолированных преобразователей (обратноходовые, прямые, двухтактные, полумостовые и полномостовые). ), которые не рассматриваются в данных указаниях по применению.Каждая топология обладает уникальными свойствами, которые делают ее пригодной для конкретных приложений. На рис. 19 показаны упрощенные схемы для других неизолированных топологий SMPS.

Рис. 19. Другие базовые топологии неизолированных преобразователей постоянного тока в постоянный

Существуют и другие неизолированные топологии SMPS, представляющие собой комбинации основных топологий. Например, на рис. 20 показан высокоэффективный синхронный повышающе-понижающий преобразователь с 4 переключателями на основе контроллера токового режима LTC3789. Он может работать с входным напряжением ниже, равным или выше выходного напряжения.Например, вход может быть в диапазоне от 5В до 36В, а выход может быть регулируемым 12В. Эта топология представляет собой комбинацию синхронного понижающего преобразователя и синхронного повышающего преобразователя с общим дросселем. Когда V _IN > V _OUT , переключатели A и B работают как активный синхронный понижающий преобразователь, в то время как переключатель C всегда выключен, а переключатель D всегда включен. Когда V _IN < V _OUT , переключатели C и D работают как активный синхронный повышающий преобразователь, в то время как переключатель A всегда включен, а переключатель B всегда выключен.Когда V _IN близок к V _OUT , все четыре переключателя работают активно. В результате этот преобразователь может быть очень эффективным, с КПД до 98% для типичного приложения с выходным напряжением 12 В. [12] Контроллер LT8705 еще больше расширяет диапазон входного напряжения до 80 В. Для упрощения конструкции и увеличения удельной мощности LTM4605/4607/4609 дополнительно интегрируют сложный повышающе-понижающий преобразователь в простой в использовании силовой модуль высокой плотности. [13] Их можно легко подключить параллельно с разделением нагрузки для приложений с высокой мощностью.

Рис. 20. Высокоэффективный повышающе-понижающий преобразователь с 4 ключами работает при входном напряжении ниже, равном или выше выходного напряжения

Резюме

Таким образом, линейные регуляторы просты и удобны в использовании. Поскольку их транзисторы с последовательной регулировкой работают в линейном режиме, эффективность питания обычно низка, когда выходное напряжение намного ниже входного. Как правило, линейные стабилизаторы (или LDO) имеют низкие пульсации напряжения и быструю переходную характеристику. С другой стороны, импульсные источники питания работают на транзисторе как на переключателе и поэтому обычно намного эффективнее линейных регуляторов. Однако проектирование и оптимизация SMPS более сложны и требуют дополнительных знаний и опыта. Каждое решение имеет свои преимущества и недостатки для конкретных приложений.

использованная литература

[1] В. Форпериан, «Упрощенный анализ ШИМ-преобразователей с использованием модели ШИМ-переключателя: части I и II», IEEE Transactions on Aerospace and Electronic Systems, март 1990 г., Vol. 26, №2.

[2] Р.Б. Ридли, Б. Х. Чо, Ф. К. Ли, «Анализ и интерпретация коэффициентов усиления импульсных регуляторов с многоконтурным управлением», IEEE Transactions on Power Electronics, стр. 489-498, октябрь 1988 г.

[3] Х. Чжан, «Моделирование и схема компенсации контура импульсных источников питания», Замечания по применению линейной технологии AN149, 2015.

[4] Х. Дин Венейбл, «Оптимальный дизайн усилителя с обратной связью для систем управления», Технический документ Венейбл.

[5] Х. Чжан, «Проектирование блоков питания за пять простых шагов с помощью инструмента проектирования LTpowerCAD», Замечания по применению линейных технологий AN158, 2015 г.

[6] Инструмент проектирования LTpowerCAD ^™ на сайте www.linear.com/LTpowerCAD.

[7] Х. Чжан, «Вопросы компоновки печатных плат для неизолированных импульсных источников питания», Примечание по применению 136, Linear Technology Corp., 2012.

[8] Р. Добкин, «Регулятор с малым падением напряжения может быть напрямую подключен для распределения тепла», LT Journal of Analog Innovation, октябрь 2007 г.

[9] К. Куек, «Схема блока питания и электромагнитные помехи», Замечания по применению линейной технологии AN139, 2013 г.

[10] М.Субраманиан, Т. Нгуен и Т. Филлипс, «Измерение тока DCR субмиллионной мощности с точным распределением многофазного тока для сильноточных источников питания», LT Journal, январь 2013 г.

[11] Б. Абесингха, «Быстрый и точный понижающий DC/DC-контроллер, преобразующий 24 В напрямую в 1,8 В на частоте 2 МГц», LT Journal, октябрь 2011 г.

[12] Т. Бьорклунд, «Высокоэффективный повышающе-понижающий контроллер с 4 переключателями обеспечивает точное ограничение выходного тока», Замечания по проектированию линейной технологии 499.

[13] Дж. Сан, С. Янг и Х.Чжан, «Регулятор µModule подходит для (почти) полного решения Buck-Boost в размерах 15 мм × 15 мм × 2,8 мм для 4,5–36 В на выходе 0,8–34 В», LT Journal, март 2009 г.

Что такое импульсный источник питания по сравнению с линейный, как это работает?

Когда нам нужен высокоэффективный блок питания небольшого размера. Многие выбирают импульсный блок питания. Раньше мне нравился линейный источник питания. Но иногда я должен попробовать другие способы.

В этом посте мы узнаем, что такое импульсный блок питания и линейный, как он работает?

Возможно, вам это нравится так же, как и мне.После прочтения этой статьи.

Какие бывают типы источников питания

Источник питания является источником энергии для различных цепей. Он преобразует сеть переменного тока в напряжение постоянного тока. Это фиксированное или переменное напряжение, применяемое в ваших работах.

Существует 2 основных типа источников питания:

• Обычно используется линейный источник питания.
  Это просто схемы не сложны. Но они большие и с низким КПД всего около 50% и более. При их работе несут потери в виде сильного нагрева.

• Импульсный блок питания В настоящее время
  Многие работы, выберите этот тип блока питания. Потому что небольшой высокий КПД составляет около 85% или более. Представьте, что мы вводим 100% электрическую энергию. Он может быть преобразован в 85% энергии. И 15% теряется энергия в виде тепла.

А вот схема импульсного питания довольно сложная. Чего раньше я старался избегать, потому что не был уверен, что смогу легко это объяснить.

Готовы начать?

Начнем с рассмотрения блок-схемы импульсного блока питания.Хотя конструкция выглядит сложной. Но если схему можно разделить на части, ее будет легче понять.

Блок-схема импульсного источника питания

Изюминкой этой схемы является работа с высокой частотой. Поэтому имеет меньший трансформатор. Имеется система коммутации с высокими частотами.

Входная и выходная цепи включают в себя выпрямитель и фильтрующую цепь. и детектор напряжения ошибки для контроля стабильного напряжения.

Конечно, сейчас вы можете не понять.Но при чтении в следующем разделе друзья поймут больше.

Что еще?

Импульсный источник питания имеет 4 типа выпрямительных цепей

Знакомство с выпрямителем переменного тока в постоянный простой, но очень полезный

Импульсный источник питания будет иметь схему выпрямителя как на входе, так и на выходе. Большинство из них представляет собой схему мостового выпрямителя.

Детали, преобразующие переменный ток в постоянный, это выпрямитель. В линейной схеме эта схема важна. В схеме импульсного питания большое значение имеет и схема выпрямителя.

Важным устройством является диод, представляющий собой полупроводниковое устройство, пропускающее ток только в одном направлении. Затем напряжение постоянного тока будет проходить через фильтр, чтобы сгладить ток.

Рекомендуется: Как работает схема выпрямителя

В импульсном источнике питания есть 4 типа цепей выпрямителя:

1#

Импульсный мост переменного тока к постоянному выпрямителю

Обычно сначала мы находим схему выпрямителя. Входная сторона импульсного источника питания, как показано на схеме ниже.

Входное переменное напряжение в постоянное импульсное напряжение с использованием мостового выпрямителя

Входное переменное напряжение 220 В (среднеквадратичное значение) или 311 Впик выпрямляется до постоянного импульсного напряжения 160 Впик. Затем дело доходит до принципиальной схемы радиочастотного переключателя.

2#

Однополупериодный выпрямитель от ВЧ-сигнала переменного тока

В импульсном источнике питания входной сигнал постоянного тока будет коммутироваться высокочастотным ВЧ-сигналом. Затем понижающий трансформатор преобразует его в переменный ток низкого напряжения. Далее он поступает на однополупериодный выпрямитель, тоже в импульс постоянного тока.

3# Двухполупериодный выпрямитель с использованием трансформатора с центральным отводом

Разработан на основе однополупериодного выпрямителя.Мы часто будем видеть такой выпрямитель. И обратите внимание, что он использует центральный отвод вторичного трансформатора. Это ссылка на землю.

4# Двухполупериодный мостовой выпрямитель из понижающего трансформатора

Для этой схемы не нужен трансформатор с центральным отводом, но нам нужно использовать еще 2 диода.

Выбор диодов для схемы выпрямителя

Есть 2 важных фактора:

Пиковое обратное напряжение — PIV

Это максимальное напряжение, которое может выдержать диод.При этом он получает обратное смещение. Или когда диод выключен.

Значение PIV используемого диода должно выдерживать как минимум 2-кратное рабочее напряжение. И при расчете залог тоже надо увеличить на 50%.

При входном напряжении переменного тока 220 Вэфф пиковое напряжение составляет 1,414 x Вэфф = 311 Впик.

Мы должны выбрать диод со значением:

Piv = (311Vpkx2) + (311Vpkx0.5)
= 777,5Vpiv

Прямой ток-IF

Это ток, который диод пропускает через него при получении форварда без повреждений.И что еще более важно, не забудьте добавить значение безопасности с 50%.

Например, вводной выпрямитель с током 1А. Диод следует выбирать с проходным током:
IF = 1+ (1×0,5) = 1,5А

Насколько важен фильтр

Напряжение с выпрямителя постоянное. Но мы не можем его использовать. Нам нужно сгладить его фильтрующим конденсатором. Его необходимо использовать как для линейного, так и для импульсного источника питания.

Конденсатор — это устройство, используемое для хранения энергии. Он заряжает энергию внутри себя, пока не достигнет максимального значения импульсного напряжения.И отпустит при загрузке.

Эффект фильтрации импульсного сигнала постоянного тока и ответный ток нагрузки

На изображении показан эффект фильтра конденсатора как при зарядке, так и при разрядке. При подключении к нагрузке. Пульсации напряжения на конденсаторе называются пульсациями.

• Высокая пульсация. Если высокий ток нагрузки
• Напротив, низкая пульсация. Если это малый ток нагрузки.

И если мы посмотрим на блок-схему работы.В схеме фильтра на переменное напряжение 50-60Гц. Мы будем использовать конденсатор довольно большой.

Обычно в диапазоне от 1000 мкФ до 2000 мкФ. Это зависит от тока нагрузки.

Читать дальше: Как спроектировать нерегулируемый источник питания

Увеличение его значения (параллельно) уменьшает время разряда между импульсами В результате также уменьшаются значения пульсаций напряжения

Коэффициент рабочего напряжения
Важно, что нам нужно использовать номинальное рабочее напряжение конденсатора больше, чем напряжение при рабочем токе, равном примерно 50%

Высокочастотный трансформатор

Трансформатор – это устройство, которое используется для преобразования высокого низкое напряжение на вторичной обмотке, как показано на рисунке ниже.

RF Высокочастотные трансформаторы соединяют соединение между входом и выходом

 Это форма соединения трансформатора со входом и выходом. Используем Импульсный блок питания для коммутации на высоких частотах от 20КГц.

Обычно используемые трансформаторы на 50 Гц нельзя использовать на высоких частотах.

Хотя размер и форма переключающих трансформаторов отличаются от трансформаторов 50 Гц. Но в операции по-прежнему используются те же основные принципы связи магнитного поля.

Это высокое напряжение, подключенное к первичной обмотке. И он будет накапливать энергию и создавать магнитные поля, чередующиеся между фазами включения и выключения.

Который сердечник трансформатора действует как магнитное поле, индуцированное вторичной обмоткой в ​​виде трансформатора связи.

Что такое импульсный ВЧ-регулятор

Основой импульсного источника питания является ВЧ-регулятор. Также известен как импульсный регулятор.

Импульсный регулятор с широтно-импульсной модуляцией

Хотя существует множество различных коммутационных схем.Но обычно используется ШИМ-широтно-импульсная модуляция.

Это базовая блок-схема импульсного стабилизатора с широтно-импульсной модуляцией (ШИМ). Он поддерживает уровень напряжения в замкнутом контуре.

Для получения постоянного выходного напряжения. Эта схема обнаружит ошибку напряжения. Этот сигнал ошибки используется для управления шириной импульса схемы переключения. Это изменение ширины импульса схемы генератора в регуляторе.

Ширина импульсов, измененная с генератора, отправляется для управления транзистором, действующим как переключатель.В котором изменение ширины импульса вызывает соответствующее изменение среднего напряжения на выходе.

Высокочастотные трансформаторы понижают напряжение в сигнале переменного тока, затем он снова выпрямляется и фильтруется.

Для окончательного вывода напряжения постоянного тока. Вывод будет снова рандомизирован. И будет регулировать сигнал ошибки после. До получения постоянного напряжения по мере необходимости.

Это означает, что цепь будет работать в замкнутом контуре. Выходное напряжение постоянно контролируется до нормальной работы.

Теперь мы можем узнать основной принцип работы импульсного регулятора. Как это работает? Так, что дальше? Наверное, пришло время применить его.

См. также: Цепь импульсного источника питания постоянного тока 0–45 В, 8 А

Гибридный импульсный регулятор Принцип работы

Не всегда необходимо использовать высокочастотный трансформатор для разработки импульсного источника питания.

Обычно трансформатор используется для изменения напряжения импульса с высокого напряжения на более низкое.

Если входное напряжение постоянного тока близко к фактическому рабочему напряжению. ВЧ трансформатор не нужен.

Мы можем использовать понижающий трансформатор напряжения 50 Гц, чтобы снизить напряжение до более низкого значения. Перед подачей его на вход схемы выпрямителя.

Посмотрите в схеме гибридного импульсного регулятора, что вход схемы имеет характеристики, аналогичные характеристикам линейного источника питания. Но это повышает производительность.

Гибридный импульсный регулятор 5 В, 500 мА

Посмотрите примеры фактического использования, гибридный импульсный регулятор, 5 В, 500 мА.В схеме используется LM341 фирмы NS. Как правило, это 3-контактный регулятор положительного напряжения.

Мне не нравится читать текст. Но мне нравится изучать его работу с помощью схем и блок-схем. Ты такой же, как я? Смотрим в цепи. Будем больше разбираться.

Но это служит осциллятору. Частота генератора в цепи определяется соотношением сопротивлений R2 и R3.

Выходное напряжение возвращается дросселем L1. Транзистор Q1 служит реальным переключающим устройством в схеме.

Ознакомьтесь также со следующими статьями по теме:

Узнайте, как работает импульсный регулятор обратного хода

Если вам нужен импульсный регулятор, в котором используется несколько компонентов. А для вашей нагрузки требуется мощность менее 100 Вт.

Посмотрите на блок-схему ниже.

Это обратноходовая импульсная схема питания.

Высокочастотный трансформатор очень важен в этой схеме. Потому что он имеет 3 основные функции:

• Уменьшение напряжения.
• Разделите входную и выходную цепи.
• Также ограничивайте линейный ток переменного тока.

В котором первичная и вторичная катушки намотаны в противоположных направлениях.

При наличии импульсного управляющего сигнала смещения транзистор работает. Ток будет проходить через высокочастотный трансформатор. Но выходной выпрямитель не проводит ток.

Напротив, когда транзистор выключен. Первичное напряжение меняется на противоположное. И этот результат вызывает протекание тока обратного хода на выход выпрямителя и выход фильтра.Мы можем контролировать ширину импульса через трансформатор. Для поддержания постоянного выходного напряжения.

Импульсный блок питания обратного хода имеет номинальную мощность 100 Вт. Из-за тока трансформатора. И ограничение на значение пикового тока переключения транзистора.

Для приложений мощностью более 100 Вт. Мы будем использовать другие схемы импульсного регулятора. Это будет объяснено в следующей схеме.

Подобранные схемы, которые вы, возможно, захотите прочесть:

Схема регулятора прямого переключения мощностью от 80 до 200 Вт

Посмотрите на регулятор прямого переключения на блок-схеме ниже.Это высокая мощность от 80 Вт до 200 Вт. Мы можем улучшить пульсацию, чтобы снизить. Потому что мы используем схему мостового выпрямителя. Который имеет пульсацию ниже, чем у однополупериодного выпрямителя импульсного регулятора обратного хода.

Кроме того, мы можем еще больше уменьшить пульсации, подключив дроссель последовательно с емкостным фильтром.

Когда работает транзистор (ON). Выход схемы будет проводить ток и иметь напряжение на себе.

И при остановке транзистора (OFF).Ток перестанет течь в выходном выпрямителе. Напряжение на дросселе изменит полярность. И поставляет в нагрузку. Вот почему он снижает пульсации.

Имеются небольшие отличия в цепи импульсного управления регулятора прямого переключения.

На практике необходимо изменить длительность импульса выхода, чтобы он соответствовал разным размерам выхода. Для лучших результатов.

Вот несколько сообщений по теме, которые вы, возможно, захотите прочитать:

Двухтактный импульсный блок питания

Если вам нужна мощность более 200 Вт.Эта схема предназначена для обеспечения мощности до 600 Вт.

Посмотрите на блок-схему. Он состоит из двух импульсных регуляторов с широтно-импульсной модуляцией, работающих вместе для управления переключающим транзистором с каждой стороны.

Этот тип подключения цепи позволяет управлять большим током.

Пульсации в двухтактной схеме переключения можно уменьшить по величине. Предоставляя схему для каждой широтно-импульсной модуляции, которая должна быть сбалансирована.

Как правило, двухтактные схемы переключения имеют наименьшую пульсацию.По сравнению с другими схемами импульсного питания.

И выпрямители, и схемы фильтрации импульсов с импульсной модуляцией одинаковы. С точки получить ошибку напряжения выхода той же точки.

Заключение

Недостатком импульсного источника питания является сигнал радиопомех. Которые он может распространять и мешать другим цепям. Если плохо экранировать.

Значения регулирования и пульсации аналогичны линейным цепям.

Таким образом, импульсный источник питания подходит для приложений, требующих небольшого размера, высокой эффективности и низкого тепловыделения.

Кроме того, вот несколько связанных сообщений, которые вы тоже должны прочитать:

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

Удлинитель

издает пронзительный шум.Разветвители питания iBlockCube® UK 3 розетки 6 (

удлинитель издает пронзительный шум. Удлинители iBlockCube® UK 3-сторонние розетки 6 (3. Принимая во внимание это обстоятельство, в какую сторону поднимается электрическое одеяло? Снимите натяжное или плоское одеяло. То же самое с разъемом питания процессора, убедитесь, что он 8-контактный, или, по крайней мере, если он 4-контактный в 8-контактном разъеме, убедитесь, что он находится на правильной стороне.Сначала можно этого не заметить, но если звук не воспроизводится, вы его обязательно услышите, особенно если наклониться ближе к устройству. Никогда не допускайте, чтобы удлинитель подвергался воздействию влажной среды. Избегайте одновременной работы слишком большого количества энергоемких устройств через один сетевой фильтр. Район Сиэтла. Недавно я заметил, что из динамиков раздается едва слышный звук, когда я перемещаю мышь. Оставьте все, что вам не нужно, например, ступицы или другое оборудование, отключенными.Редактировать: этот высокий шум начинается не только тогда, когда умные розетки выключены. и издал высокий гул. Шум заземления USB — это высокий звенящий шум, электрический фоновый шум — низкий жужжащий шум с частотой 50 или 60 циклов в зависимости от того, где вы живете. Это позволяет очень легко отключать вещи, чтобы работать с ними. Нажмите кнопку питания на панели управления машины, чтобы выключить машину. 0 портов в конце для зарядки. Если бы я мог слышать шум, я бы лучше смог его идентифицировать. У меня был какой-то нежелательный шум, и я просто отключил его, и это решило мою проблему.Один из моих тоже издает скулящий звук. Намотайте шнур гитары на более теплую часть тела и сядьте на кабель так, чтобы на него оказывалось некоторое давление. Меня это раздражает, но, по крайней мере, я знаю, что это нормально. В 1-м случае это оказался прогоревший колпачок. Переключатель управления расположен сбоку на раме, что делает регулировку скорости вращения вентилятора намного проще и безопаснее. Я не знаю, это настройка или, может быть, проблема с землей. Решение проблемы зависит от типа шума, издаваемого компьютером. xchemie сказал: Вы можете установить изолирующий адаптер GigRig VB-DC на свою цифровую педаль, чтобы устранить шум при последовательном подключении.На ЖК-дисплее я мог изменить высоту тона, отрегулировав контрастность. Самое интересное в шуме, проходящем через динамики, заключается в том, что, хотя телевизор был настроен на вход AVR, AVR фактически был переключен на «aux», к которому подключен мой фонокорректор. Проверено в США 15 марта 2021 г. Для обоих динамиков используется один блок питания переменного тока в постоянный. Работает идеально, без шума. Включите аудио/видео ресивер. Вы не указали модель своего устройства, поэтому мы можем только строить догадки.Изношенный подшипник будет издавать пронзительный визг или скрежет, а заклинивший подшипник будет издавать скрежет или заметный визг ремня. Особенно с импульсными источниками питания, где удлинитель отлично подходит и отлично заряжает электронику. Большая часть шума исходит от ваших охлаждающих вентиляторов, вращающихся приводов и оптических приводов (если они у вас все еще есть), хотя есть еще один менее известный источник шума: явление, называемое «свист катушки». ненавижу аннулировать гарантию на то, что не шумит.Это… Когда я подключаю сеть, увеличение усиления по-прежнему фантастическое, но когда я нажимаю фантом 48 В на форте и включаю его, я слышу гул и высокий звук, как будто кто-то дует в микрофон. Но в качестве теста я попытался подключить его к удлинителю. Звук также будет усиливаться при включении High Pitch Whine на аудиоинтерфейсе автомобиля. Если устройство Brother издает звуковой сигнал или высокий звук в верхней правой части устройства, выполните действия, перечисленные ниже: 1. Работает отлично, но при зарядке через USB издает высокий звук, который мне очень не нравится.pro имеет мощность 320 ватт и ужасно гудит в играх, для которых он был создан. 6 см) с любого конца кабеля, который вы используете для подключения усилителя к оборудованию. Ответ (1 из 4): Есть всего несколько вещей, которые могут вызвать вибрацию в компьютере. Виновником номер один являются вентиляторы. Если ваш компьютер является настольным ПК, вам, вероятно, потребуется его заземление. Ни одна мина не издает звука и подключена к розетке. Великобритания: Электроника и фото Вместо того, чтобы покупать новый блок питания, я купил кабель USB-DC и подключил его к моему блоку питания.F. Если индикатор не горит, это означает, что в устройстве защиты от перенапряжений произошел катастрофический скачок напряжения, и его необходимо заменить. 6 ноября 2016 г. Вдохновленный E-Sound. 138 648. Разъем для наушников на задней панели издает высокий гул, а на передней — нет. Отключите машину от удлинителя, сетевого фильтра или резервного источника питания APC и подключите ее непосредственно к сетевой розетке на стене. Я думаю, что сойду с ума, если не пойму этого. Я остановил вентиляторы, и это тоже не помогло. Мне придется потратить некоторое время, когда у меня будет возможность попробовать жесткие диски и блок питания, но, поскольку было несколько упоминаний моего диска 5900, я думаю, что все равно заменю его.Это должно быть какое-то вмешательство, но я думал, что это слишком из 90-х и не происходит в наши дни. Микрофон улавливает звук из динамиков, который затем воспроизводят динамики, а микрофон снова улавливает его — и так далее, и так далее, в бесконечном цикле, пока проблема не будет решена. Либо так, либо питающее его линейное напряжение почему-то проседает. Похоже, проблема с усилителем, как у меня. Если у вас был всплеск, то, вероятно, это и произошло. ко. Если я играю с акустическими кабелями, я получаю реакцию.Почему используются различные устройства, такие как дроссели и т. д. назад сорок пива компании Бирмингем. Некоторая электроника делает это, до сих пор я слышал свой телевизор (Sony Trinitron, несколько лет), ЖК-дисплей (Samsung, 5 лет) и универсальный удлинитель. Этот высокий звук обычно возникает, когда что-то не так с педалями питания. Это совершенно нормально. Например, 60 кадров в секунду — это громкое низкое гудение, 2000 кадров в секунду (в игре с низкими требованиями, такой как FTL) приводит к более тихому, но более высокому шуму. У меня был высокий звук, исходящий из моих динамиков, который ухудшался при использовании графического процессора и мыши, это приводило я схожу с ума.время приготовления отбивных из бараньей лопатки. К сожалению, многие очень дорогие и очень популярные педали на самом деле плохо спроектированы. Это было не супер громко, просто низкий гул (лучшее, что я мог описать). Но у меня он подключен к компьютеру, и он не издает никаких звуков. Недавно я купил несколько новых деталей для обновления с P35-DS3R, Q6600 и 4GB Crucial. Мои динамики подключены напрямую к моему Digi002. В моем случае звук определенно исходит от самого моего блока питания и представляет собой просто безобидный свист катушки. 0. Этот скулящий звук, который вы слышите, вероятно, является цифровым шумом от источника питания.Эти полосы также являются очень доступным способом расширения кондиционера с двумя розетками. Я слышу его, когда он находится в режиме ожидания и когда он выключен. Шум еще больше усиливается при использовании усилителя с высоким коэффициентом усиления. Гудящий звук был вызван электрическим током, проходящим через аудиоразъем. Сбой Cyberpunk 2077 по-прежнему является серьезной проблемой на PS5, PS4 после патча 1. У меня это было в течение 6 месяцев без проблем. Переменные магнитные поля, создаваемые этими компонентами, могут вызывать их физическую вибрацию с высокой частотой, что приводит к высокому шуму.Блоки розеток или устройства защиты от перенапряжений НИКОГДА не должны подключаться к ИБП. Это может быть компьютер, из-за которого моя старая материнская плата asus будет издавать этот шум при выключении, и недавно я заметил высокий шум в моей системе записи в моем новом доме, 5. Я использовал 25 футов. 1. Это случилось со мной и это был источник питания для моего USB HDD, вызывающий звук. Когда вы уменьшите громкость до минимума, часть шума исчезнет. Вы не указали модель своего устройства, поэтому мы можем только строить догадки.Небольшой, но мощный и вместительный FWIW У меня было 2 разных опыта с высоким гулом из моих мониторов. Иногда подключение всего к удлинителю, а затем к стене может убрать шум, исходящий от электрической цепи. У меня есть 13-летний телевизор, который время от времени издает этот высокий тон. Если он исходит из-под капота, это может означать, что есть негерметичный вакуумный шланг. Подключите микшер к тому же удлинителю, что и ваш AX8. Если проблема не устранена, проверьте гарантийный статус вашего FWIW. У меня было 2 отдельных случая с высоким уровнем шума из моих мониторов.Есть несколько вещей, которые можно попробовать. Вызвать звуковой сигнал: The. R2D2 вычисляет шумы в своем мозгу, но в спектре ушей летучей мыши. Статический и высокочастотный шум от активной системы громкой связи. Так что это определенно блок питания. Проверьте все настенные бородавки, которые вы подключили к нему. усиленный доп. Но иногда это приводит к тонкому или гнусавому, очень среднему, неестественному звуку. Расположите одеяло таким образом, чтобы шнур питания находился на конце кровати с подушкой. Видеофон обычно виден в виде диагональных полос на экране телевизора или проектора.и до сих пор издает этот звук. Нет люфта в приводе и т.д. А некоторые могут просто не работать отлично, при совместном использовании одного и того же блока питания. Гарантия соответствия цены. Компьютер подключен к собственной розетке. Что это может означать: вы услышите пронзительный вой, если ваш автомобиль оснащен гидравлическим усилителем рулевого управления, и вы «заблокируете» рулевое колесо, повернув его до такой степени, что оно больше не будет вращаться. С помощью выключателя питания на машине выключите машину. Так что да, все устройства имеют общее заземление, хотя усилители мощности отводят нагрузку своих динамиков от электрического заземления.Используйте кондиционер питания. Гитара —> педали —> Acoustic Image Clarus —> Микшер A&H —> Головка Peavey Power Судя по звуку… Требования к питанию CPC Deluxe 1100 HD — опубликовано в Celestron Computerized Telescopes: Наконец-то он прибыл, и все выглядит отлично, за исключением одно небольшое раздражение. Он также останавливается, если я его выключу. БЕЗОПАСНОСТЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ: Если устройство защиты от перенапряжения становится горячим на ощупь, немедленно выключите устройство. Записал шум и залил на onedrive — вот ссылка: 477fdw Noise.Странный шум. Оба микрофона издают одинаковый шум, когда я записываю или говорю в игре. Изолированные источники питания не нужны, если только ваши педали плохо спроектированы. 5 кГц, если быть точным, как вы можете видеть на изображении ниже, где я играю басовую ноту. Вроде все хорошо, я переместил свои данные, я перенес данные приложения (Firefox и т.д.). Звук исходит от источника питания, а также запах гари. Предполагается, что шум компрессора является нормальной работой, и он не должен длиться более 1 час, но если шум достаточно громкий, чтобы его можно было услышать из другой комнаты, то агрегату требуется ремонт.Так что я собираюсь получить новый блок питания сейчас. Я заметил, что они издавали тонкий высокий звук, но я заменил удлинитель, и он прекратился. Звук громче всего в приборах, которые используют высокое напряжение. Телевизор крепится к стене, провод питания идет к удлинителю, HDMI идет к AVR, вот и все. Если я попытаюсь запитать CPC от Celestron 7ah PowerTank, плата управления издаст очень высокий звук? Если я питаюсь от сети, он молчит? Оба источника питания, кажется, управляют прицелом… Есть три основных компонента продуктов питания Venom Series начального уровня, начиная с удлинителя Venom PS8.Вероятно, внутри есть небольшой SMPS для питания светодиода и любых дополнительных устройств. Фен просто начал шуметь сегодня ночью из ниоткуда пронзительный визг. Характеристики CPS1215RMS включают в себя фильтр подавления электромагнитных/радиочастотных помех, металлический корпус промышленного класса, кабель питания переменного тока (15 футов. Купить удлинитель с разъемами USB, разветвители питания Addtam, 6 розеток, 2 порта USB (13 А/3250 Вт), вилку с защитой от перенапряжения. Сокет расширения с 1. Современные ПК невероятно мощные, поэтому такие удобства, как низкий уровень шума, стали более важными.Вам нужно будет связаться с HP для обслуживания. Возможные решения . Поместив электрические фильтры (подавители высокочастотного шума) в каждую шумную комнату. Если вы слышите высокочастотный шум, не покупайте его и не используйте в спальне. Высокочастотные статические помехи и помехи от микрофона. Просто пара вещей, которые стоит попробовать #3 53Crëw, 14 февраля 2010 г. Пользователи ASUS MOBO: проблема с материнской платой ASUS и Windows 7. Высокий шум от этого дисплея — есть ли способ исправить это? У меня был этот дисплей (широкий экран Samsung 34 дюйма) в течение 3 лет, и теперь он начал издавать высокий шум.- Заметные улучшения рендеринга голоса; более полные звуки и менее неприятные звуки «С». Заменил блок питания и избавился от этого надоедливого звука. Что касается питания, попробуйте сначала подключить все к одному и тому же удлинителю, особенно ПК и усилитель. Читать … Когда очень холодно, и автомобили с неэлектрическим усилителем руля впервые после долгого простоя заводятся, насос ГУР кипит в вино, это нормально, некоторые другие автомобили или почти все автомобили, когда они проходят 100.Принцип работы этого устройства заключается в том, что и вентиляторы, и розетка для освещения подключаются с помощью стандартных незаземленных соединений на 110 В к тому, что по сути является встроенным удлинителем. BMW издает шум при повороте руля. Посмотреть все Шнуры питания и ленты. Если бы он был в моей спальне, то долго бы там не задержался. Прежде всего убедитесь, что ваш ноутбук и любое другое устройство, подключенное к ноутбуку с питанием, работает от одного и того же удлинителя. Шум исчезает после включения компьютера и монитора. Во всяком случае, когда я подключаю усилитель и плату напрямую к розетке, никакого визга, вообще никакого лишнего шума.Звук представляет собой высокий скулящий звук, который то входит, то исчезает. D. Единственным устройством, подключенным к предусилителю, является ЦАП/стример Naim NDX с кабелями Morrow RCA и силовым кабелем Morrow, подключенным к удлинителю Monster. 2 RDS1234 Очень круто помогает экономить место на розетке. Отводит избыточное напряжение от чувствительного электронного оборудования во время скачка напряжения переменного тока или скачка мощности, чтобы предотвратить его повреждение. Я взял APC40 в первый день, и само устройство издает высокий звук. Полностью раскройте электрическое одеяло и положите его на голый матрац.Быстрый звуковой сигнал: Обычно это указывает на то, что батарея вашего продукта CyberPower почти разряжена. Почта. Вставьте шнур питания обратно в электрическую розетку. На этот раз машина работала достаточно долго, чтобы я почувствовал запах, запах горелого электричества. Ну вот моя проблема. 11 мая 2017 г. #45 USB не подключен. Вы используете это устройство на разветвителе питания, который в противном случае сильно обременен? 14 апреля 2009 г. # 6 P. Эти элементы имеют очень низкий импеданс на очень высоких частотах и ​​очень, очень высокий импеданс на низких частотах.Я думаю о том, чтобы взломать его, чтобы увидеть, является ли он вентилятором, и заменить его самостоятельно, но сначала я собираюсь потратить некоторое время на его прослушивание, просто чтобы убедиться. Не знаю, шумит ли это коробка m. 0 из 5 звезд Работает, но издает высокий шум. Я попытался выяснить, что вызывает этот шум. Это нормально, и на самом деле вы ничего не можете с этим поделать (кроме покупки нового совместимого блока питания, который не издает такого шума или делает его меньше). Даже при сопротивлении 50 кОм выходное напряжение захлебывается на низких частотах, что делает звук высоким.это звучит так, как будто он улавливает помехи в кабеле, попробуйте перенаправить кабели подальше от проводов питания переменного тока (например, шнур питания ПК или ваш основной удлинитель / защитный экран). К сожалению, многие люди берут на себя физическое удаление штыря заземления. Внутри телевизора есть несколько частей… Если устройство Brother издает жужжание, гудки или высокий звук в верхней правой части устройства, выполните следующие действия: 1. Никогда не подключайте разветвители питания к другим разветвителям или удлинители.№ 6. 0 из 5 звезд Издает высокий шум Автор Amazon Customer 7 октября 2021 г. Минусы: он громоздкий, поэтому я не уверен в экономии места. Как мне остановить это??? Шум скорее всего от блока питания. Я думал, что это мой ноутбук издает странный новый звук. CyberPower бесплатно заменит ограничитель перенапряжения при соблюдении гарантийных условий. Решено! Перейти к решению. Регулируйте уровни громкости на самих мониторах. Я отключил звук и все такое. Если я выключаю Mojo, звук пропадает.В любом случае частота звука будет соответствовать вращению шин. Я связался с APC, и они предложили извлечь аккумулятор, который выключит устройство и отключит питание наших серверов. Не может быть и речи, если ваша PS5 на удлинителе? Возможно, стоит попробовать подключить его прямо к стене, чтобы увидеть, есть ли разница — у меня иногда помехи могут вызывать гул. Высокий звук, исходящий от удлинителя Не уверен, что это правильный сабвуфер, но я заметил, что мой удлинитель иногда издает высокий звук, когда он перегружен, и прекращается, когда я отключаю одно из устройств.Кажется, что это все время, поэтому я настоятельно рекомендую, если у вас хороший слух и вы можете слышать высокие частоты, держаться подальше от этого продукта. Подключите динамики к передней панели. 3. Проблемы с электричеством при использовании Only @ Best Buy Включите одновременно до 6 электронных устройств с помощью разветвителя Insignia™ NS-HW501 с 4-дюймовым кабелем для удобного размещения. 4-футовый настенный адаптер для штепсельной вилки Великобритании с предохранителем и удлинителем затвора (черно-серый): Amazon. На наушниках всего 3 кнопки: питание, NC, Ambient Sound.I. У меня всегда была эта проблема. Привет, ребята, мой сетевой фильтр издает громкий жужжащий звук, и единственный способ отключить его — отключить его от сети. Когда я подключаю его к моей одноточечной гирляндной цепи, он значительно тише. Когда я подключаю свою мини-педаль pigtronix disnortion, я получаю этот высокий визг. T. Возможно, потребуется отключить любые дополнительные устройства от этой розетки. Когда я включил монитор на этот раз, он перешел в режим энергосбережения, как я и ожидал. «Любое ощущение зернистости, которое могло существовать до появления IsoTek Super Titan, было стерто, чтобы оставить больше исходного сигнала, освобождая усилители от ограничений, налагаемых качеством питания, выходящего из розетки переменного тока.Однако громкое гудение может быть признаком того, что в вашем кондиционере есть незакрепленные детали. Обсуждение в Backline, начатое The Unavoidable, 14 февраля 2010 г. Я верну его вместо этого завтра. Также помните, что Boss буферизуется, поэтому он никогда не отключается. вам нужно больше контакта с кожей. Короче говоря: я получаю высокий шум, когда использую аудиоустройства, подключенные к моему Mac через USB. Попробуйте запустить педаль вибрато от батареи. Я смотрел телевизор вчера, и внезапно изображение стало совершенно сумасшедшим, оно было многоцветным с вертикальными или горизонтальными линиями, а звук превратился в громкий высокий шум.Шум динамика (шипение и пронзительный визг) Выходы моего интерфейса идут на сабвуфер (чудовищный RCA на 1/4), а затем XLR с сабвуфера на сателлиты. by 3phase » Сб, 26 фев 2011 г., 8:09. При наличии механического резонанса вибрации могут немного усиливаться. У меня есть световая полоса Hue, а также две удлинительные полосы длиной 1 м в моей студии, и источник питания издает пронзительный звук, когда полоса окрашена в любой цвет, кроме «энергии» (ярко-белая встроенная сцена оттенка). подключение его к сетевой розетке, а не к удлинителю, повторная настройка принтера.Изначально они были на той же полосе, что и мой ПК. №1. Поскольку сетевой фильтр передает электричество, как и любой другой удлинитель, тот факт, что он создает шум, не должен вызывать удивления. Итак, в прошлую среду я наконец получил свою новую машину. Когда я записываю, я использую усилитель Marshall g80r, подключенный к моей приставке m-audio fast track, подключенной к компьютеру, но шум получается громче, чем музыка. Два из них являются проводниками питания переменного тока, а третий обеспечивает заземление. Кроме того, частота звуковых сигналов позволит вам узнать больше о причине проблемы с резервным аккумулятором.Максимальная мощность входного тока составляет 15 ампер RMS в модели 1200. djsjjd. На втором курсе моя электрическая розетка в общежитии издала жужжащий звук, когда я подключил к ней удлинитель. Если вы в растерянности, обратитесь за помощью. К нему подключено только 3 штучки из 8 розеток. Шум/свист/шипение. Вот почему вы можете слышать шум, когда система выключена, но не слышны, когда она включена. Этот шум присутствует только при воспроизведении звука. Снимите с ИБП любую чрезмерную нагрузку. Re: Высокий гул.РАЗБОРКА С ВЫКЛЮЧАТЕЛЕМ — Вариант на 4 или 6 розеток Высота звука соответствует частоте присутствующих полей, а громкость соответствует силе. Ответ (1 из 11): Ни я, ни кто-либо другой не могут сказать, что конкретно в сетевом фильтре вызывает это, не разбирая сетевой фильтр, и даже тогда было бы трудно определить, представляет ли шумящий компонент опасность или не без… я знаю, что это не шум в ушах. 1A, прямоугольная вилка с кабелем длиной 4 фута, 1200 Дж, белая Продукт № 27858 Щелчки или визг в передней части двигателя: Отсутствие зубьев может привести к тому, что ремень ГРМ будет издавать щелкающие звуки.Это не похоже на шум в ушах. Когда он снял тарелку, можно было увидеть голубые искры. Пронзительный визг, очень раздражает. У него была нагрузка на ИБП около 45%, что хорошо, но от его EVGA 2080 Super FTW3 Ultra Gaming исходил свист катушки. Система гидроусилителя руля вашего автомобиля соединена с поликлиновым ремнем, который генерирует мощность для насоса. Теперь в коробке есть импульсный источник питания внутри, чтобы подать питание на предварительные усилители и 48 В, необходимые для фантомного питания. 6508 волна.Отключите машину от разветвителя, сетевого фильтра или резервного источника питания APC и подключите ее непосредственно к сетевой розетке в стене. Его также периодически слышно, когда комп 1. Поэтому я взял блок питания Donner DP4 «Isolated». Вот документ, в котором в качестве примера используется принтер LaserJet, но он предназначен для продуктов HP в целом. 99. Динамики издают высокий звук при подключенной клавиатуре: Динамики, издающие высокий звук: Bose Companion 20 — блок питания издает высокий звук: Динамики издают высокий звук Я услышал громкий хлопок, а затем высокий звук, исходящий из комнаты отдыха моего сына .Это слабо, но достаточно, чтобы раздражать. Привет, моя PS4 недавно начала издавать странные звуки при выключении. Прикрепите к кабелю ферритовый дроссель, чтобы избавиться от высокочастотных шумов. Должен загореться световой индикатор. Решено: мой Officejet Pro 6830 начал издавать очень пронзительный звон, когда он находится в режиме ожидания. оба вызывают проблему) при подключении. Он работает хорошо, но я заметил высокий звук, исходящий (только) от USB-части ленты, когда она включена, и ничего. Высокий звук от источника питания светодиодной ленты.Высокочастотный свисток Monster Pro 2500. мой новый блок питания EVGA G2 650 Вт издает пронзительный шипящий звук, даже если компьютер выключен, но блок питания подключен и включен. Ф. . Добавьте несколько десятицентовых защитных деталей. Дело не в самой гарнитуре и не в микрофоне на ней. Я только что попробовал ту же последовательность, но отключил удлинитель только примерно на 5 минут. Прирост, который действительно заметен, составляет 41-47 дБ. Снова включите машину. Эти компоненты используют электромагнетизм для преобразования основной мощности переменного тока в низковольтную мощность постоянного тока.ШИМ-управление скоростью постоянно поддерживает прохладу и бесшумность вашей системы. Mobo: Gigabyte GA-P67A-D3-B3 Оперативная память: Corsair XMS3 8 ГБ (2 x 4 ГБ) Блок питания: XFX Core Edition PRO650W (P1-650S-NLB9) Графический процессор с сертификацией Bronze: Sapphire 100338L Radeon HD Качественные разветвители питания необходимы для high-end электрические кабели. Работает достаточно хорошо и дешевле, чем новый изолированный источник питания (если у вас есть только один… 2. Опубликовано 28 ноября 2018 г. Опять же, может быть полезным соединение типа толстой шины между их заземлением (например, устройства, монтируемые в стойку). ).Ваш… пронзительный шум от блока питания. Я также попытался отключить все кабели от блока питания, кроме кабеля материнской платы, и использовать самотестер, который был в комплекте, но он все еще издает звук. При снижении яркости до 50% наблюдается значительная потеря звука высокого тона, но даже при 0% он все еще присутствует. шум от высокочастотных осветительных приборов и т.п. Это заметно, когда красный индикатор на компоненте мигает. Влияние на аудио/видеооборудование: Ухудшение качества изображения и звука из-за маскирования аудио/видеосигналов высокой четкости.Ферритовый дроссель представляет собой цилиндрический зажим, который крепится вокруг провода и отсекает высокочастотные шумы. Затем я проверил жесткий диск USB, и он больше не работал (даже с новым блоком питания). Две вещи, которые могут сделать ваши динамики более восприимчивыми к подобным вещам, — это несбалансированные кабели и проблемы с заземлением силового кабеля. Я нашел это очень странным, так как консоль была выключена, и она не издавала никакого шума, когда я… Вся эта плата, плюс электронный тюнер Polytune, работает в одной гирляндной цепи, питаемой от Godlyke Power-All 9 В постоянного тока / 2000 мА. стенная бородавка.E. Раздражающий высокий звук может быть вызван неисправностью аккумулятора. Однако здесь возникает новый вопрос. Подключите компьютер и динамики к нескольким разным розеткам и разветвителям питания (все заземлены), шум все еще активен. Подключите динамики к macbook, шума нет. Подключите динамики к звуковой карте Hyper X cloud USB, шум все еще активен, но немного тише. Кроме того, мои старые динамики издавали очень высокий звук, если их оставить включенными (был из бас-бокса). Что это может быть? Он заряжается в режиме переменного тока, но если я также подключу 3.Выгодный продукт за 7 долларов в продуктовом магазине. 12 долларов. APC40 создает высокочастотный шум. Если внутри процессора компьютера или ноутбука звучит пронзительный жужжащий звук, возможно, проблема связана с охлаждающим вентилятором блока питания. Никакой разницы, все равно слышно гудение. Отсоедините шнур питания от розетки переменного тока. Если это происходит, устройство посылает сигнал, препятствующий подаче питания из-за неисправного аккумулятора. я думал, что это может быть интерфейс, НО я только что узнал, что я НЕ получаю шум, когда я отключаю USB-соединение между Mac и синтезатором (отправляя MIDI через Keystation).И используйте как можно более короткие межсоединения, которые должны иметь очень низкое сопротивление экрана, кабели с экранирующей оплеткой хорошего качества. Удлинитель HT700 заявил о срабатывании сигнализации, и все, что было подключено к удлинителю, отключилось. Попробуйте другой удлинитель или сетевой фильтр. Качество власти. У меня не было проблемы на моем старом Конечно, высокий звук все еще там. 21 сентября 2013 г. У меня был кабель aux/rca, идущий от линии моего m/b к моему усилителю/колонкам, я заменил кабель auc на оптический аудиокабель, и звук пропал.Привет. уровень 2. Когда я заряжаю свой мобильный телефон, зарядное устройство издает звуковой сигнал Если ваше устройство Brother издает гудящий или пронзительный звук в верхней правой части устройства, выполните следующие действия: 1. 4 января 2016 г. Оно издает самый громкий и наиболее частый высокий звук среди всех зарядных устройств / блоков питания, с которыми я сталкивался. Другие проблемы включают неисправный насос гидроусилителя руля. Блок питания издает этот ужасный высокий звук! Только вчера получил свой 8600, и я заметил этот высокий шум, исходящий откуда-то, сегодня утром я сузил его до блока питания от сети.Защита от перегрузки. Кроме того, если ваши динамики подключены к удлинителю или ИБП, попробуйте вместо этого подключить их напрямую к настенной розетке. Привет, до сих пор я использовал длинный базовый удлинитель, подключенный к моему кондиционеру / сетевому фильтру, к которому подключен 1 ламповый усилитель, 1 беспроводная система, а затем 1 дополнительный длинный источник питания (усилитель монстра Monster Surge Protector Buzzing hts1000). ) начал делать устройство защиты от перенапряжений Monster, громко жужжащее — Форум AVS. Мой старый TFT-монитор издает очень высокий звук каждые 2 секунды, когда он находится в режиме ожидания, когда на нем мигает красный индикатор питания.Есть шанс, что вы уже узнали о неожиданном сигнале тревоги… «Гудящий шум» обычно бывает двух видов: низкий не раздражающий гул (50 или 60 Гц) или чуть более высокое жужжание или хриплое/раздражающее «сердитое» звук насекомых (100 или 120 Гц). Большинство устройств преобразования энергии содержат катушки, такие как трансформаторы или катушки индуктивности. Подтвержденная покупка. Самое первое, что вы должны сделать, это немедленно сделать резервную копию ваших данных (и НИ к чему на этом USB-порту!), а затем отнести машину в ремонт.Определение и причина: искажение линии переменного тока, вызванное радиочастотными помехами, электромагнитными помехами и сигналами, наводимыми в линию переменного тока электронными компонентами и импульсными источниками питания. Самая проблематичная проблема — это шум высокого тона, который он издает! Ваш компьютер издает странные звуки. Возьмите удлинитель за 3 доллара. Обратите внимание, что я тестировал их с настоящим картриджем и импортом из на 100% завершенной игры Golden Sun. Проверьте, нет ли повреждений провода. Мне 28 и у меня нет отличного … В качестве теста, если вы отключите блок питания от ноутбука и запустите его от батареи, звук, который вы слышите, вероятно, прекратится.Что может быть причиной этого Звук находится где-то между процессором и источником питания. г. Но если вы любите тишину или хорошо слышите, шум достанет вас. Чтобы было ясно, я говорю о том, что сам APC40 издает шум, а не шум, исходящий от линии переменного тока. К счастью, это работает, и высокочастотный шум на данный момент исчез (только что тестировался в течение двух дней). Высокочастотный свистящий шум, исходящий от источника питания. Автор Джестин Йонг, 19 августа 2008 г. катушка бокового фильтра (индуктор) имеет проблемы.Вы можете видеть, что шум прекратился, когда я приглушил струну. Шум исчезает, а тепло угасает по мере того, как батарея приближается к концу цикла зарядки. Размещение: — В разветвителе, куда также подключается оборудование. Это вызвано электрическими зарядами, которые используются для питания пикселей, создающих изображения на экране. Привет, да, я пробовал несколько удлинителей и стабилизаторов напряжения, и у всех ухудшился звук. Это Monster PowerCenter AV800. Красиво изготовленный из тяжелой матовой стали, PS8 рассчитан на 20 ампер, чтобы охватить даже самые требовательные сильноточные компоненты, имеет восемь выходов Хаббелла, которые подвергаются криогенной обработке с использованием процесса Shunyata Alpha P.1680 x 1050. Я не встречал 26 января 2007 года. Как исправить каждый из этих звуковых сигналов: Звуковой сигнал дважды каждые 15-45 секунд: Убедитесь, что устройство правильно подключено к розетке. Это низкий, относительно высокий звуковой сигнал. 08.02.2018 02:53. Если вынуть зарядное устройство из телефона, шум прекращается. У меня была проблема с мини, поэтому я купил m box 2, у меня была такая же проблема. 7 января 2010 г. Высокочастотный звук из линейного выхода мобильного телефона. Через несколько секунд понял, что это исходит от AV700.Особенности [Удлинитель с разнесенными розетками] — С очень широко расположенной розеткой на 6-розетках, он может вмещать большие адаптеры питания или зарядные устройства, 4 USB и удлинитель на 6 розеток позволяют заряжать 10 устройств одновременно, например как лампа, телевизор, компьютер, ноутбук, сотовый телефон, камера и другая бытовая техника, это идеальный выбор для дома, офиса, … У меня есть два таких удлинителя, я думаю, что они имеют серебряный рейтинг, но я подключил их к розетке. Шнур USB 3. с ПК Audience воткнут сегодня в полосу Фурмана с предусилителем и в выделенную линию, (без кондиционера).Сначала я подумал, что это просто бутылка с водой, какой-то шипящий звук Да, у меня такая же проблема. Он шел через полосу, планшет и зарядное устройство. Плетеный удлинитель 8 м, защита от перегрузки для дома и офиса на Amazon UK. 【Высококачественный удлинитель】. Сосредоточившись на надежной и надежной защите, шнур питания длиной 5 футов, одобренный FCC, предназначен для чрезвычайно тяжелых условий эксплуатации (номинальная мощность 1250 Вт, 10 А при распределении питания 100–125 В), 100% медный провод 3 18AWG проводит электричество… (Руководство Berklee) ). По цене Soundavo может предложить гораздо больше, в том числе лучший форм-фактор и последовательное включение и выключение питания для более высокого… Я недавно собрал новую систему, в ней есть блок питания Corsair RM750X (на самом деле я выбрал этот, основываясь в основном на обзоре на этом сайте).Я подключил дибокс, и он полностью избавился от шума, но остался шум ветра. Всегда подключайте свои устройства к одной и той же розетке (например, прослушивающее или записывающее устройство позволяет подслушивающим устройствам узнавать интимные подробности вашей жизни и использовать их против вас. В игру вступает ужасный, нежелательный и разрушающий настроение гитарный визг). в худшем случае. У меня проблемы с высокочастотным шумом при записи гитарных треков на моем компьютере. Раньше у меня была эта проблема с высокочастотным шумом на модели принтера, отличной от вашей.это должно дать вам некую временную точку заземления. Каким бы ни был ваш бюджет, жилищные условия или технологические способности, эта книга поможет вам приобрести подходящее для авторов песен оборудование для домашней студии и эффективно его использовать. Кажется, что-то не так, если он громкий. безопасно разрывает контур заземления, делая невозможным для сигнальных линий улавливание шума переменного тока в первую очередь; Пассивное устройство: Шумоизолятор — это пассивное устройство, для работы которого не требуется питание. Иногда вой катушки может варьироваться в зависимости от нагрузки.Если устройство Brother издает жужжание, звуковой сигнал или высокий звук в верхней правой части устройства, выполните следующие действия: 1. Динамики издают низкий высокий звук, который меняется ото дня ко дню. Конечно, полоска монстра может быть вредной. Должен ли я получить блок питания 9 В или 12 В? Выходная мощность должна быть 15 Вт. Высокий шум, который я также иногда слышал от Bass Murf, даже когда ничего больше не подключено, а фильтры (клон mf101 и ms20) усиливают его, когда частота среза ниже 100 Гц. У меня нет лучшая мощность в моем доме, так что я уверен, что все эти шумы в чем-то связаны, но единственные виновники — это мои фогеры.Я отключил его и шум прекратился. Не переусердствуйте! Слишком высокая громкость приведет к тому, что «минимальный уровень шума» окажется впереди вашего микса. Магнитное поле может вызвать вибрацию металла вокруг SMPS в слышимом диапазоне. Я не мог найти динамическую контрастность, чтобы отключить. Заземляющие штыри существуют по уважительной причине, но они также могут вызывать пронзительное гудение около 120 Гц. провода были слишком маленькими, поэтому электричество вернулось в здания, чтобы их заземлили. У меня была проблема с платой Foxconn, у которой на плате был разъем Molex 12 В, он должен был быть необязательным, но у меня был такой же высокий звук звонка, пока я не подключил его.Не заглядывая внутрь вашей системы, трудно дать вам точный совет, но они делают тихие вентиляторы, они также делают корпуса для процессоров, которые… У меня есть предусилитель Plinius 12P, подключенный к SA-100 с балансными разъемами Audience Au24 XLR. Или это может быть проблема с вентилятором охлаждения процессора. Их ЗАПРЕЩАЕТСЯ использовать для мощных нагрузок, таких как микроволновые печи, кофейники, холодильники, тостеры/тостеры или обогреватели. Мой издает пронзительный визг с первого дня. Мне придется привыкнуть к этому, так как это нормально, судя по звуку.На шум влияют различные действия на компьютере, например: Прокрутка мыши, кажется, влияет на шум, Запуск игр с подключенным интерфейсом производит постоянный высокий шум, но не уверен, что AxeFX улавливает его. Предусилитель подключен к удлинителю Monster с заземлением, с «обычным» шнуром питания. Неустойчивые или плохие соединения в подсистемах отклонения или питания также могут привести к подобным звукам. сначала проверьте свои соединения. Слабый или неисправный ремень привода ГРМ… Найдите полезные отзывы покупателей и просмотрите рейтинги 4-контактного удлинителя Cube с USB, Mscien, 4 розетки и 2 порта USB (5 В/2.Если ваш ИБП работает от батареи, вам следует сохранить все открытые файлы, выключить компьютер и дождаться восстановления нормального питания. Одна розетка вмещает большую вилку для гибкого использования. Это создает серьезную опасность возгорания. Регулярный износ может привести к повреждению шнура питания или нарушению изоляции. Я бы проверил это в ближайшее время, так как вскоре после того, как стукачи попадут в роторы, заклепки будут и могут быть серьезными. Ниоткуда начинается очень высокий шум, несколько — 7362174.№ 14. Обратите внимание, что даже если источник питания вашего портативного компьютера не подключен, ваша установка все равно может быть уязвима для помех от земли от … Стабилизатор напряжения — это тип удлинителя, который предлагает отфильтрованную мощность. 3. Местоположение. да. Я чувствую, что это излучаемый шум, а не связанный с проводкой. Эта вонючая штука добавляла этот раздражающий пронзительный визг ко всему, что я играю в своей домашней студии целую вечность! Не могу поверить, что это было так просто. Как только я выключу его и оставлю ноутбук работать от батареи, шум пропадет, но если его включить, раздражающий шум высокого тона вернется!!! Резервная батарея и устройство защиты от перенапряжений MY APC издают громкий пронзительный свистящий звук.Иногда шум исчезает на какое-то время, а иногда просто на… Это пронзительный вой или визг, который возникает, когда вы подносите микрофон слишком близко к воспроизводящим динамикам. Аудио бит. Люди пытались запустить удлинители и удлинители, чтобы снова включить все. Используются вакуумные шланги Подключение компьютера и мониторов к одному и тому же удлинителю не имеет значения Раньше у меня был FiiO Olympus E10, у которого не было этой проблемы. Примечание. Если ваш телевизор ранее был подключен к удлинителю или сетевому фильтру, вместо этого подключите его непосредственно к сетевой розетке на тот случай, если удлинитель или сетевой фильтр вызывали проблемы.Притешваршани Лимп Гауд. блок питания, кажется, вызывает высокий визжащий шум в моих динамиках. На CPS1215RMS также распространяется трехлетняя ограниченная гарантия. Интересно, что мой ПК, акустическая система и коммутатор уже были подключены к одному и тому же удлинителю, и я все еще гудел без изолятора. Прибежал электрик. Это определенно связано с трубой. При наличии повреждений замените кабель на новый. Систематическая проверка на наличие признаков электронных подслушивающих и записывающих устройств и использование приложения для обнаружения таких устройств помогает определить, действительно ли дом прослушивается.Качественный кондиционер не только уменьшит шум в линии, но и защитит ваше оборудование от скачков и скачков напряжения. Оставьте телевизор без питания на 60 секунд. Вы можете попробовать Planet Waves на b3n отдельно — посмотрите, есть ли там шум. Гарантия год лол. Если ваш BMW издает скулящий звук, наиболее вероятной причиной является низкий уровень жидкости в гидроусилителе руля. В Niagara 1200 используются запатентованные AudioQuest технологии рассеяния шума на землю и линейного рассеяния шума, а в элегантном и удобном для корпуса корпусе имеется семь высокопроизводительных розеток.Когда я писал блок питания, я имел в виду розетку, в которую вы втыкаете. ThinkPad X1 — это удивительный бизнес-ноутбук, который предлагает множество потребительских функций, таких как невероятный звук и клавиатура с подсветкой, для предприятий. Я слышал, что это связано с шумом vbus на usb. В то же время, если Back-UPS ES близок к полной нагрузке (>80 % ваттной мощности аккумуляторной батареи), не рекомендуется использовать Back-UPS ES в качестве основного выключателя для включения оборудование. — При включенном принтере отсоедините шнур питания от задней панели принтера и от настенной розетки или удлинителя.000 миль появляется небольшой металлический шум, который исчезает, когда масляный насос распределяет и смазывает все движущиеся части внутри двигателя, когда автомобиль 15 января 2016 г. Высокочастотный шум светодиодной лампы Внезапно наш выключатель света в гостиной делает очень высокий точечный шум. 2 Розетка Разъем для удлинителя с USB 1. Монитор моего компьютера начал издавать пронзительный пульсирующий звуковой сигнал. Общая розетка. Вставьте шнур питания в другую настенную розетку переменного тока. Я отключил провода питания от всего, кроме 20-контактного ATX и 4-контактного к mobo, и снова включил его, такой же высокий звук.5 мая 2020 г. регулировка параметров ввода-вывода, которая не имеет заметной разницы Удаление отдельного источника питания для fulla 2 приводит к более высокому визгу. Пронзительный свистящий шум обычно а. Пробовал с Jensen Isomax и без него на выходе CDP. У меня есть 46-дюймовый телевизор Philips, который не включается с помощью пульта дистанционного управления comcast. com — хороший выбор для стабилизатора напряжения. 1A) Порты USB с розеткой для защиты от перенапряжения Портативное зарядное устройство 5M/16. Собаки и кошки могут воспринимать высокий шум и мерцание электроники, чего мы не можем.ИБП может обеспечивать питание от батареи только в течение ограниченного времени, после чего его необходимо подзарядить. «Это пронзительный электронный писк или царапающий шум… Я знаю, что все мониторы имеют высокий звук, но на этом мониторе это смешно, я могу сидеть на расстоянии 2 фута и все равно его слышать. Вы сделали первый шаг к решению этой проблемы, используя симметричные кабели. Он тихий только когда я отключаю его от электричества. Свистящий шум на скорости по шоссе. В любом случае шнур для меня очень длинный, так как мне не нужна такая большая длина, поэтому в конечном итоге требуется больше места для хранения шнура.Время для шоу. Когда я включаю вентилятор, он как бы блокирует розетки или устройства защиты от перенапряжений НИКОГДА не следует подключать к любому ИБП. Кроме того, однажды у меня случился несчастный случай, когда на блок питания упало одеяло, и когда он стал слишком горячим, он отключился. Гул и жужжание исходит от компрессора. Если дефект находится в секции преобразования постоянного тока, он может звучать скорее как высокий тон [переключение], чем жужжание [шум переменного тока]. Звучит как дрон для меня. Левый динамик на большей громкости издает странный ламповый звук.Решено! Старые динамики издают высокий треск в новом доме. Во-первых, вы должны правильно идентифицировать шум (это высокие частоты или низкое гудение? — это укажет на природу проблемы с заземлением). 2 порта PD USB-C, каждый из которых поддерживает только 65 Вт, и 2 порта USB-A, 1 из которых поддерживает быструю зарядку QC. Встраиваемая розетка с usb представляет собой зарядную станцию ​​номинальной мощностью 1500 Вт, которая может заряжать или отдавать питание на 4 … 8012 часов. Я также заметил, что более высокий FPS приводит к более высокому уровню шума. Если его едва слышно, это может быть просто резонанс с вибрирующей монтажной рамой.Выключите машину, нажав . Это объясняет, например, почему несколько конденсаторов соединены параллельно. Если вы не уверены, что динамики издают шум, см. статью базы знаний Dell Руководство по выявлению … привет, у меня есть термостойкий блок питания мощностью 750 Вт, и он издает высокий звук, когда играю в игры или просто открываю окна. Кто-нибудь может сказать меня, если кто-то дозирует высокочастотный шум от моих мониторов, сводя меня с ума. Это тот звук, который вы получаете, когда записываете? Если да, то это общая проблема электронных помех.Привет, у меня есть ЖК-телевизор Samsung LN40A550, которым я пользуюсь чуть больше года. Удлинитель — это адаптер, который вы подключаете, чтобы подключить электричество от одной настенной розетки к ряду розеток. Примечания редактора. это ужасно . Никак не включится. Возможно, это был другой тип помех от стандартного разъема для наушников на Switch, или, возможно, три отдельных устройства — это отдельная история, а не два? С другой стороны, если вы слышите визжащие звуки, скорее всего, это не сам насос гидроусилителя руля.Шум может быть средним, гнусавым, низким и гудящим, высоким и другими бесчисленными способами. Этот цифровой шум, который может звучать как пронзительный вой, отфильтровывается от аудиовыходов цифровой педали, но просачивается в аудиосигнал других подключенных педалей через общее неизолированное подключение питания. В итоге решили выслать мне новый. как следует из названия, у меня есть эта проблема: громкое пронзительное шипение (я думаю, около 4 кГц), исходящее из динамиков, когда выбран линейный вход.Затем убедитесь, что все устройства, подключенные к вашему компьютеру Только @ Best Buy Подключайте одновременно до 6 электронных устройств с помощью разветвителя Insignia™ NS-HW501, оснащенного 4-дюймовым кабелем для удобного размещения. — Подождите не менее 60 секунд. В качестве бонуса, он больше не издает неприятный пронзительный звук, когда он находится в спящем режиме, как когда он работал раньше. (или, возможно, PW недостаточно отфильтрован).Я использую ASTRO A40 TR, а также тестировал Sennheiser G4ME Zeros. Если это так, единственным способом устранить звук будет замена неисправного компонента или всего устройства. Мой телефонный трансформатор издает довольно громкий высокий звук, я бы сделал ставку на его источник питания. Обычно, когда принтер издает какой-либо необычный шум, это связано с проблемой питания или ее отсутствием. Жужжание и жужжание. Кто-то из них более привередлив, кто-то менее. Тем не менее, он у меня был меньше месяца, и полоса издает раздражающие высокие звуки, которые не исчезнут, пока питание включено (несмотря на то, что все на ней отключено).Выше я… Ответ (1 из 2): Если звук, который вы описываете, похож на «треск», а не на радиопомехи, возможно, у вас короткое замыкание. Поэтому, если у кого-то еще есть высокий звук от Tivo Mini, это может быть так же просто. Большинство людей описывают неисправный подшипник колеса как рычащий или грохочущий звук (звук часто ошибочно принимают за изношенные шины). 21 684. Он приходит и уходит. Шум был не такой громкий, но все равно слышен. Эта функция уменьшает количество получаемой вами «грязной» энергии, что снижает посторонние и случайные электрические помехи.Привет Реддит. У меня есть этот блок на стенде, и он свистит, когда он включен — переключатель может быть включен или выключен. Пронзительный шум после прогрева компонентов. Линейный кондиционер WAudio AC Noise Power Filter от Amazon. Помогите мне развенчать некоторые мифы о стабилизаторах напряжения. Привет всем, у меня есть Acer Predator. Не знаю, какой номер модели, но он издает пронзительный шум, когда он выключен и даже когда он отключен от сети. Я искал похожие проблемы, но все, что я нашел, похоже, связано со статическим фоновым шумом, который… Проверьте, полностью ли шнур питания вставлен в настенную розетку и адаптер питания, и убедитесь, что адаптер питания подключен к кислородному концентратору. .Эта силовая установка представляет собой монтируемый центр питания с 2 розетками переменного тока и 2 USB-портами для зарядки с очень высоким качеством. Эффективная защита означает, что никто не знал о существовании всплеска. iOS11 теперь может подать ужасающий сигнал тревоги, если вы попытаетесь перезагрузиться по-старому. Выключите машину с помощью выключателя, расположенного на правой стороне машины. Шум меняет интенсивность, если я немного покачиваю силовые аккорды, что заставляет меня думать, что это может быть проблемой с ними. С удлинителем вы можете… Получил его средние значения в режиме простоя и заставил его включить игру, хотел посмотреть, на что пойдет энергопотребление.После того, как я предложу несколько альтернативных решений, я объясню, насколько это небезопасно. Как говорится в названии, это пронзительный вой и статический шум. Если я отключу синтезатор от входов Audiobox, но оставлю мониторы подключенными к его выходу, высокочастотный хриплый визг исчезнет, ​​но при прокрутке мыши все еще будет слышен низкочастотный низкочастотный гул. Кроме того, в некоторых случаях неисправный подшипник может издавать пронзительный скрежет или визг. Он прекращается, когда я выхожу из комнаты, и становится громче, когда я подношу ухо к сетевому фильтру.В описании источника питания указано, что он изолирован и использует тороидальный трансформатор. Бесплатная доставка и возврат соответствующих заказов. Устранил массу проблем с шумом в моей студии еще раньше, и с тех пор я использую его без перерыва 15 лет. Разветвитель питания GaN 3 мощностью 65 Вт с 4 портами для мобильных устройств и 2 портами переменного тока. Очевидно, что гудящий трансформатор менее эффективен. Итак, я подумал, что, может быть, этот Cyber ​​Power UPS — дерьмо (я обычно придерживаюсь APC, но хотел сэкономить несколько долларов). В то же время, если устройство Back-UPS почти полностью заряжено (>80 % ваттной мощности аккумуляторной розетки), не рекомендуется использовать устройство Back-UPS в качестве главного выключателя для включения вашего оборудования.Убедитесь, что кабель питания принтера подключен непосредственно к настенной розетке, а не к шине/полосе питания. Это также намного дешевле, чем один из тех высококачественных стабилизаторов напряжения, которые вы видите на рынке доверчивых аудиофилов. 4A）Разветвитель питания для Великобритании с удлинителем 2 м (4 банды/13 А/250 В/2300 Вт) на Amazon. Я менял кабели, все эти хорошие вещи, тот же результат. Во 2-м более недавнем случае я подключился к другому удлинителю. Изоляция динамиков от их собственного источника может решить многие проблемы с шумом.Мне уже поздно возвращаться, и я собираюсь сократить свои потери и вернуться к старомодному удлинителю — Аналоговый звук: сразу слышен; не тонко! — Музыка воспринимается как более естественная и чистая. Жужжание, однако, не должно быть настолько громким, чтобы его можно было услышать, когда громкость на телевизоре установлена ​​на нормальный уровень. Шум можно убрать прилежанием. Если гитара не подключена, даже в байпасе, с собственным источником питания или с изолированным блоком питания, она издает пронзительный визг и шум.VEGAS DUO UCDFVD12P использует эксклюзивную технологию подшипников для обеспечения длительного срока службы и низкого уровня шума. Телевизор издает высокий звук, но слабый, я отключаю его от розетки, и шум прекращается. 23.07.2021, 18:58. 7. Записывайте песни в собственной домашней студии! Сегодня умный певец и автор песен должен уметь записывать демонстрационные записи высокого качества. Также может быть слышен шум при повороте руля из-за плохой рулевой колонки, подшипника, втулки буртика рулевого вала, что издает звук трения.Фильтр электромагнитных/радиопомех. Поменял батарейки в пульте и ничего. У меня есть ультра, из которого исходит высокий звук ТАКЖЕ, как в этой теме. Он работает нормально, моя система стабильна, однако она издает высокий, яркий шум, особенно когда система находится под нагрузкой, как ЦП, так и ГП. Когда я включаю ПК 2 в своем сиг, он загружается нормально, без чириканья. Нажмите здесь> High_Whine и слушайте. Не так громко, как OP, так как я слышу его только тогда, когда нахожусь рядом с устройством, а все остальное выключено.Фрэнки FX новый участник. Я предпочитаю UCA200 из-за качества звука и задержки, но независимо от того, что я получаю, я получаю очень высокий и «ритмичный» шум на входе потоковой записи ПК с основных выходов (также пробовал сабвуферы. — Подключите шнур питания обратно к в розетку.Но бывает.Принес домой, а там тот самый резистор R132 сгорел.Так же обнаружил,что звук идет от блока питания.В некоторых приложениях этот высокий звук предпочтительнее.Некоторых людей не было слышно звук был очень высоким, и в какой-то момент он становился слишком высоким, чтобы его можно было услышать.Серьезные проблемы с высокочастотным шумом Всем привет! аудиокабели, как я узнал, складывать их вместе — нет, нет. Мне так неудобно, что я не могу нормально работать. или если я отключу компрессор. Технические характеристики: Разветвители питания/устройства защиты от перенапряжения/RPT могут использоваться только для оборудования с малой нагрузкой, такого как компьютеры и AV-оборудование. Я почувствовал запах дыма и начал оглядываться в поисках источника дыма и пронзительного шума. Это сводит меня с ума, я проверил конденсаторы и не нашел никаких плохих. Он хорошо работает во всех остальных отношениях.Имейте в виду, что ИБП будет работать от батареи всякий раз, когда ИБП сочтет, что питание небезопасно для вашего компьютера. Высокий тон Дэррил Рамм, я попытался отключить монитор (как питание, так и DVI), и шум остается. Выяснил, что внутри стены возникло электрическое искрообразование. Если я нагружу все 4 ядра, он начнет чирикать. Я сразу же позвонил ребятам из коммунальных служб кампуса, и они все проверили. Это нагружает насос гидроусилителя руля, и если вы удерживаете это положение более нескольких секунд, вы рискуете повредить насос.Но это удлинитель. Пришлось отключить все электричество и починить. Аудиоканала от телевизора к ресиверу нет, только ресивер к телевизору. Несколько дней назад я купил удлинитель с защитой от перенапряжения, который дополнительно имеет несколько USB-портов на конце удлинителя после обычных розеток и кабеля. Когда система выключена, источник питания переключается на цепь 5VSB (думайте о 5VSB как о мини-источнике питания внутри источника питания), и это должна быть катушка, которая скулит. Может быть, я получил плохой; Я не уверен.Если проблема не устранена, выключите аудио/видео ресивер. Одеяло не такое длинное, как ваш матрац — стяните его с кровати, чтобы место под вашим… 3. Его можно было услышать из пары комнат, достаточно громко, чтобы его было едва слышно, но раздражало. Прежде чем сделать вывод, что шум возникает постоянно… 10. В помещении нет вентилятора или фонового шума. Каждое видео также показывает правильное поведение на немодифицированном (только переоболочке) AGB-001. Пытаюсь диагностировать шум в моей новой установке и, наконец, понял, что это только голосовой отпечаток.удлинителем с несколькими розетками). Однако более вероятно, что какая-то часть просто вибрирует в ответ на высокочастотный электрический ток. Или покрасьте его причудливой краской, разрекламируйте его и продайте ту же схему защиты за 50 долларов под лейблом Monster. Я также планирую подключить все к удлинителю с защитой от перенапряжения, чтобы посмотреть, поможет ли это. Я подключаю его к стене, и сразу же возникает высокочастотный шипящий шум, и он издает шум независимо от того, подключено ли к нему что-либо или нет.Гитара не подключена. Нет шума при подключении напрямую к микшеру или к Кларусу, затем к микшеру. Почему компрессор кондиционера такой шумный? Шум компрессора кондиционера, похожий на стук, может указывать на незакрепленные детали, дребезжание внутренних трубок, высокий уровень хладагента или даже на неправильный тип. 58:13 (постоянная ссылка) У вас, вероятно, есть шум от вашего компьютера, который поступает на ваши мониторы через землю VS-100. Что ж, я получил Audiobox USB от друга пару недель назад, при попытке использовать его издавался «шум переключения», я имею в виду, это обычный шум, который производят импульсные блоки питания в других устройствах.Резервная батарея и устройство защиты от перенапряжений MY APC издают громкий пронзительный свистящий звук. Бары имеют фильтр для коммутации шумов[двигателей] и радиочастотных[RF] помех. У меня есть мои вещи, подключенные прямо к стене, но прямая «жесткая проводка» без излишеств, такая как то, что вы могли бы найти в некоторых местах по ремонту дома или в строительных магазинах, возможно, стоит попробовать. Мощности от блока питания тоже хватает. Если вы не беспокоитесь о том, как обойти контур заземления… Срабатывание автоматического выключателя: Если работа фена дольше трех минут приводит к отключению вашей цепи… Этот звук возникает всякий раз, когда электрический разряд проходит через воздух вблизи линий электропередач.Опубликовано 23 декабря 2021 г. Ни одна из проблем не делает игру неиграбельной, но особенно с проблемами меню управления Джинни это вполне может быть. B. Скрипящие звуки, которые вы слышите, скорее всего, вызваны ослабленным или изношенным поликлиновым ремнем. 18 ноября 2020 г .: Хотя переход от нашего последнего рейтинга к этому был невелик, мы сделали одно заметное изменение, удалив ранее включенную модель Tripp Lite и заменив ее на Soundavo PMX-3300. Наслаждайтесь высококачественным звуком без фонового шума Если вы слышите шипящий звук, исходящий из ваших динамиков, когда они не воспроизводят музыку, это, вероятно, связано с магнитными помехами.Это могут быть обмотки катушки индуктивности или трансформатора, а также способ крепления компонента. ) и поиграл в RDR2 — вроде все хорошо! Но вот спустя 3 дня в 3 часа ночи я услышал шум. — В розетку, куда также подключается оборудование. Я понимаю, что РЧ-дроссели и фильтры могут помочь уменьшить линейный шум переменного тока, но эти фрактальные устройства с полным шумом знакомы аудиоинженерам, музыкантам и звукорежиссерам. Шум очень раздражает. Расположите ферритовый дроссель на расстоянии около 2–3 дюймов (5.Ваш автомобиль скулит, когда вы поворачиваете. Это распространенная проблема с заземлением. В любом случае, прежде чем я ушел сегодня на работу, я услышал, как что-то шумит, и понял, что это исходит от блока питания. Это происходит всякий раз, когда заряд батареи низкий, даже если зарядный кабель подключен, потому что триггер звукового сигнала зависит от уровня заряда батареи. Если я перестану нагружать процессор, чириканье сразу исчезнет. Помимо шума, кажется, что он работает нормально, потому что он подает питание.Это, вероятно, слишком техническое для большинства людей здесь, но если вы занимаетесь самостоятельной работой, это, безусловно, лучшее видео, которое я видел по основам линейной фильтрации. Ответ (1 из 2): В режиме Bluetooth динамик может издавать звуковой сигнал, когда электроника обнаруживает низкое напряжение. Если вы слышите пронзительный свистящий звук в салоне во время движения на высокой скорости, возможно, в резиновой полосе вокруг двери автомобиля образовалась утечка, которая вызывает чрезмерный шум ветра. Если машина подключена к сетевому фильтру, резервному источнику питания или удлинителю APC, отсоедините машину от устройства и подключите ее непосредственно к сетевой розетке на стене.Вы поймете ключевые понятия о том, как процесс записи … См. все Устройства защиты от перенапряжений Удлинитель с 4 розетками Удлинитель с защитой от перенапряжения с 2 USB-портами для зарядки max и … Длинный непрерывный звуковой сигнал: Обычно это указывает на то, что вы перегрузили блок CyberPower. Например, вы можете приобрести кондиционер Audience с 2 розетками за 500–600 долларов, а затем использовать один из них, а не платить 4000 долларов за кондиционер Audience с 8 розетками.Почему мой телевизор Samsung издает высокий звук? Если ваш плазменный телевизор издает жужжащий звук при включении, это нормально. Я использую разъемы Neutrix и высококачественный кабель, но не могу заглушить шум. № 5. S. Это указывает на то, что ограничитель перенапряжений CyberPower работает нормально. 2. Обычно вам не нужно, чтобы они были слишком высокими, просто используйте свой интерфейс для регулировки уровня громкости. Проблема может быть связана с подключением шнура питания к сетевому фильтру или удлинителю. Продукт отличный, но шум может раздражать.Может подшипник. Присоединился 11 июля 2007 г. Сообщения 156. Единственное решение, которое я нашел, чтобы немного исправить это, это подойти к телевизору и ударить его по боку. Высокочастотное кольцо, которое он издает, является предупреждающим знаком, чтобы уведомить вас о том, что он самоуничтожился, чтобы предотвратить попадание волны на все остальное, связанное с защитником. Поскольку вы слышите это на обоих мониторах, это, вероятно, неплохие заглавные буквы в обоих. ком. Теперь мой HX620 издает высокие звуки на холостом ходу, а также когда я двигаю мышью, но прекращается сразу после запуска игры, есть идеи? Ответ (1 из 5): Трансформаторы могут физически вибрировать из-за изменяющихся магнитных полей.это Monster Power HTS 1000 MK II Monster берет МНОГО за свои вещи, он должен иметь пожизненные награды / обзоры. 10 января 2019 г. 5-миллиметровый разъем для динамиков моей машины слышен высокочастотный шум, который усиливается по мере увеличения оборотов моего двигателя (например, если я ставлю свою машину на нейтраль, звук на самой низкой частоте, и если я наступаю на нее звук подскакивает). Если ваш компьютер представляет собой ноутбук, вы можете попробовать отключить шнур питания от ноутбука во время разговора, чтобы увидеть, исчезнет ли при этом жужжание.Tesla отзывает Fortnite Book of Boba Fett, трекер пополнения запасов PS5… 4 февраля 2015 года. Усилители мощности подключены к удлинителю с фильтром, который подключен к незащищенным розеткам ИБП. Итак, в течение МЕСЯЦЕВ у меня был этот странный шум, исходящий из кишечника (у компьютера есть кишечник?) MOBO, который звучит как научно-фантастический компьютерный шум, но на 2 октавы выше. Некоторые люди клянутся, что стабилизаторы напряжения помогут уменьшить шум в определенных ситуациях. Кто-нибудь знает, почему этот шум исходит от этого удлинителя? ***** ОБНОВЛЕНИЕ ПО ОБЗОРУ ***** 22.03.12 Удаляет шум переменного тока: Подавитель шума Pyle удаляет шум переменного тока частотой 60 Гц, вызванный контурами заземления, которые действуют как радиоантенны (рамочная антенна).Когда я поворачиваю регулятор громкости на усилителе до упора, это довольно отчетливо слышно что-то высокое. Кто-нибудь еще слышит пронзительный жужжащий звук, исходящий от умной розетки Geeni, когда – Узнайте о Geeni – Spot Wi-Fi Smart Plug – White with 17 Answers – Best Buy Да, одна из моих розеток шумит. ». Он издает звук высокой частоты / соединения, и это раздражает. 5 мм разъем, шум все еще активен Звук заметный и высокий (я не единственный, кто его слышит) дело в том, что я поменял кабели, поменял удлинитель и даже поменял блок питания, звук останки.Нет света, звука, ничего. 22-дюймовый ЖК-монитор. 07/2013. 1–7. Нажмите, чтобы увидеть полный ответ. У меня есть Tundra TRD Pro 2016 года, который издает очень высокий звук (звучит почти как пронзительный визг тормозов) со стороны пассажира спереди при медленном переключении между 2200 и 2600 об/мин Создание и … Пожалуйста, определите этот высокий звук? : Я слышу высокий звук (прилагается), который как-то связан с педалями (также прилагается) Шум возникает только при проходе через педальную панель.Если розетка неисправна или другое устройство вызывает срабатывание прерывателя, результатом будет звуковой сигнал от этого устройства.
