От них зависит и максимальная мощность подключенной нагрузки — 700 Ватт. Поставив более мощные диоды, можно поднять её хоть до нескольких киловатт.Включаем индикаторный светодиод в сеть 220 вольт: grodenski — LiveJournal
Случаются ситуации, когда нужно видеть подается ли напряжение 220 В на нагрузку. Нагрузка может находиться даже не в этом помещении, но включаться здесь. Например свет в погребе или на чердаке частного дома, который нужно включать дома.
В этом нам поможет обычный китайский светодиод установленный на видном месте. Его просто так взять и включить в 220 В нельзя — сгорит мгновенно. Нужно последовательно ему включить токоограничительный резистор и защитить от обратного напряжения.
Подобрать резистор нам поможет программа. Мгновенное напряжение в электрической сети может достигать 310 вольт. На него и рассчитываем сопротивление. 220 вольт это действующее усредненное напряжение. Ток светодиода выбираем 5 мА — его достаточно для свечения.
При большем токе светодиода мощность резистора нужно увеличивать.
расчет на 5 мА
Для защиты от обратного напряжения нужно использовать диод, включенный встречно – параллельно. Я использовал вездесущий 1n4007. Его можно заменить вторым светодиодом включенным встречно – параллельно первому.
светодиод с резистором 68 кОм и включенным встречно – параллельно диодом
Чтобы снизить нагрев резистора и исключить вероятность серьезного удара током при прикосновении к выводам светодиода или разрушении его корпуса если через резистор подключена не фаза, а земля ставим два резистора по 33 кОм. В сопротивление, рассчитанное программой попадает.
светодиод с двумя резисторами 33 кОм и включенным встречно – параллельно диодом
Так же для защиты от обратного напряжения можно диод 1n4007 включить последовательно резистору и светодиоду. Так же можно использовать два резистора по 33 кОма как и в прошлом случае.
светодиод с резистором 68 кОм и с включенным последовательно диодом
Для освещения нужно использовать блок питания чтобы убрать пульсации переменного тока.
Соблюдайте правила электробезопасности! Благодарю за внимание!
Светодиодные индикаторы перегрузки по току. Индикаторы включения электроприбора
А.МУСИЕНКО,
Как известно, очень много пожаров происходит из-за оставленных без присмотра включенными различных электроприборов. Это и обогреватели, и телевизоры, и прочее. Для индикации наличия включенных
электроприборов и служит устройство «Уходя, гасите свет» — УГС-1. Оно включается последовательно в цепь энергопотребителей (рис.1).
Схема УГС-1 показана на рис.2.
При включенном электроприборе горит неоновая лампочка HL1. Если все потребители выключены, неонка гореть не будет. Устанавливать УГС-1 желательно возле выходной двери.
Само УГС-1 ток практически не потребляет, а суммарный ток включенных через него потребителей может достигать 6 А.
Радиолюбитель 8/97
Розетка с индикатором включенной нагрузки.
А. ОЗНОБИХИН, г. Иркутск
Оборудовав обычную розетку предлагаемым светодиодным индикатором, можно повысить удобство пользования этим самым распространенным электроприбором. Индикатор не только покажет, что сеть исправна и поможет найти розетку в темноте, но и изменит цвет свечения, если к розетке подключена нагрузка. А о срабатывании в результате перегрузки встроенного в розетку предохранителя сигнализирует мигающий красный светодиод.
Таким индикатором желательно оснастить те розетки, к которым подключают питаемые от сети приборы, не имеющие собственных индикаторов включения и предохранителей. Устройство, собранное по схеме, изображенной на рис. 1, следует разместить внутри корпуса розетки XS1, а при недостатке в нем места — рядом с розеткой в отдельном корпусе.
В случае перегорания плавкой вставки FU1 сетевое напряжение будет приложено через резистор R2 и нагрузку (если она подключена) к ранее зашунтированным вставкой элементам VD1, R1, С1, VD5 и HL1.
Диод VD1 пропускает только прямые для него полуволны сетевого напряжения, которые через токоограничительный резистор R1 заряжают конденсатор С1 до напряжения стабилизации стабилитрона VD5. Этого напряжения достаточно для работы мигающего светодиода HL1, подающего сигнал о неисправности.
Пока к розетке XS1 не подключена нагрузка, сколько-нибудь заметный ток через диоды VD2-VD4 не протекает, падение напряжения на них близко к нулю. Поэтому конденсатор С2 разряжен и полевой транзистор VT1 закрыт. Находящийся в цепи его стока светодиод HL2 не светится. Зато напряжение на резисторе R6 достаточно для открывания транзистора VT2. В цепи его стока течет ток. Светится, указывая на наличие напряжения в сети и помогая найти розетку в темноте, светодиод HL3.
Если нагрузка подключена к розетке XS1 и потребляет ток, его отрицательные полуволны протекают через диод VD3, а положительные — через соединенные последовательно диоды VD2 и VD4, падения напряжения на которых достаточно, чтобы через резистор R3 и диод VD6 зарядить конденсатор С2 до
напряжения, при котором транзистор VT1 будет открыт.
Включится светодиод HL2, сигнализирующий о наличии нагрузки, так как напряжение между стоком и истоком транзистора VT1 уменьшится при этом практически до нуля. Нулевым станет и напряжение между затвором и истоком транзистора VT2. Этот транзистор закроется, выключая светодиод HL3.
Следует заметить, что срабатывание индикатора от нагрузки мощностью всего 1 Вт достигнуто благодаря низкому (всего 0,6 В) пороговому напряжению полевого транзистора КП504А (VT1). Заменять этот транзистор другим не следует. А вот однотипный транзистор в позиции VT2 можно заменить на КП501 А.
Максимальная мощность нагрузки, подключаемой к розетке XS1, зависит от допустимого прямого тока диодов VD2- VD4. Для диодов указанного на схеме
типа ток не должен превышать 1,7 А, а мощность нагрузки — 500…700 Вт.
Диоды КД102Б можно заменить на КД105Б или другие выпрямительные с допустимым обратным напряжением не менее 300 В, а диод Д9Б — другим германиевым той же серии или, например, серии Д2. Вместо стабилитрона КС156А подойдет любой маломощный с напряжением стабилизации 3,9.
..5,6 В.
Светодиоды типов, указанных на схеме, можно заменять другими с аналогичными характеристиками, выбирая цвет их свечения по собственному вкусу. Необходимо лишь помнить, что у того, кто будет пользоваться розеткой, должны сложиться устойчивые ассоциации между цветом свечения индикатора и ситуацией.
Мигающий светодиод (HL1) можно заменить обычным немигающим. Конденсатор С1 при этом из устройства можно исключить, а стабилитрон VD5 заменить обычным диодом, включив его в том же направлении. Светодиоды HL2 и HL3 можно заменить одним двуцветным трехвыводным или даже использовать два кристалла разного цвета свечения в многоцветном светодиоде. Заменить все три светодиода (HL1 — HL3) одним полноцветным без заметного усложнения и переделки схемы не представляется возможным, так как пары светодиодов имеют общие катоды. Желаемой яркости свечения светодиодов HL2 и HL3 можно добиться подборкой резистора R7, однако устанавливать его менее 22 кОм нежелательно из-за слишком большого тепловыделения.
Вариант печатной платы сигнализатора, предназначенной для установки в корпус сетевого удлинителя с несколькими розетками, показан на рис. 2. Конденсатор С1 — К50-35, С2 — любой керамический или пленочный.
Если немного уменьшить размеры платы, ее можно встроить и в настенную розетку для открытой проводки.
При недостатке места внутри розетки, утапливаемой в стену, сигнализатор можно выполнить в виде вставляемого в такую розетку переходника.
Компактный и простой индикатор может быть использован для индикации тока нагревательных элементов малой и средней мощности. Типичный пример это аквариумный обогреватель. Часто подобные изделия оснащаются светодиодным индикатором, но собраны он по схеме индикатора напряжения. Подобное включение делает возможной ситуацию, когда нагревающая спираль перегорела, а индикатор продолжает светиться. Схема, предложенная далее, включается последовательно с нагрузкой, и светодиод горит только при прохождении тока через нагреватель.
При предложенных деталях индикатор может быть собран даже начинающим электронщиком.
В принципе достаточно не бояться паяльника и знать, что в диодах бывают анод и катод. Ниже приведена фотография сборки диодной части схемы уместившейся на электрическом клеммнике.
Пример включения диодов
Схема состоит всего из трёх или четырёх диодов и использует их прямое напряжение, неизбежно возникающее на этих полупроводниках при прохождении прямого тока. При этом два диода соединённые последовательно выполняют функцию стабистора, напряжение, возникающее на них, при прохождении тока через нагрузку стабилизировано на уровне 1,5-2,5 Вольта.
Схема инликатора тока с красным светодиодом
В схеме использованы элементы советского периода, диоды КД105Б и светодиод красного цвета АЛ307Б. При использовании этих элементов и их исправности схема будет работать без наладки.
Начинающим
. В этой схеме не обязательно разбираться, где у диода плюс, где минус. Соединяются элементы по принципу два последовательных в одну сторону меткой, один в противоположную.
К выходу подключается нагрузка, например лампочка, к входу схемы 220 Вольт. Лампочка должна загореться. Далее аккуратно, не прикасаясь пальцами к токоведущим частям схемы подсоединяют светодиод. Если светодиод загорелся, то в таком положении он и должен припаиваться, если не загорелся, то его переворачивают наоборот.
Возможности изменения схемы индикатора тока и увеличения мощности нагрузки
Мощность нагрузки такой схемы ограничена только максимальным прямым током диодов. Для КД105 и Д226 этот ток 300мА, то есть максимальная мощность нагрузки в этом случае P 0,3 * 2 * 220 = 132 Вт. Если же, к примеру взять диоды Д245 с Iпр.ср = 10А, то мощность нагрузки можно увеличить до 4400 Вт.
В случае замены диодов из схемы следует учитывать их прямое среднее напряжение. Например, германиевые полупроводники имеют меньшее прямое напряжение, и светодиод в этом случае не загорится, либо придётся последовательно включать таких диодов три или даже четыре.
Естественно обратное максимальное напряжение VD1 — VD3 должно быть не менее 300 Вольт.
При замене в схеме красного светодиода АЛ307Б на зелёный (АЛ307В) нужно учитывать, что напряжение свечения зелёных, оранжевых, белых и прочих, в том числе китайских светодиодов может быть большим, чем Uпр двух диодов КД105. В этом случае последовательно можно включить три или даже четыре диода.
Схема индикатора тока для зелёного светодиода
Практически экспериментировал с АЛ307В, китайским жёлтым и ярким белым светодиодом. Зелёный и жёлтый загорелись с тремя КД105, а для белого их потребовалось четыре. Для экспериментов использовалось нагрузка в виде 40-Ваттной лампы накаливания.
Злоупотреблять количеством КД105 не следует, так как в этом случае возрастает напряжение на светодиоде и придётся ограничивать его ток резистором
Конструкция и установка
Учитывая простоту и компактность схемы её можно установить практически в любом электротехническом изделии. На фото использованы обычная розетка и небольшая коммутационная панель (клеммник)
Светодиод вклеен в крышку розетки и в данном случае припаян к диодам жилками от связного кабеля ТПП (кроссировкой)
Конечный вид установленного индикатора
Подобная схема использовалась мною многократно, ранее увлекался аквариумистикой и все аквариумные обогреватели включены были через подобные индикаторы.
Когда же понадобилось сконструировать подогреватель ящика для картофеля у себя на балконе, то, не задумываясь, использовал эту схему, собственно все фотки делал на этапе сборки. Размещать эту статью на своём сайте, как-то не в тему: мой сайт для связных кабельщиков и измерителей , а здесь быт и электроника.
Взято отсюда:
Индикатор на 220В. Казалось — что может быть проще: обычный светодиод и резистор. Но и здесь творческая радиолюбительская натура способна всё усложнить:) Представляю схему простого, но довольно функционально индикатора питания аппаратуры от сети 220 вольт, которая была найдена в недавнем журнале радио.
Данный светодиодный индикатор выполнен на небольшой печатной платке и двухцветном (зелёный — красный) светодиоде, и установленный в какой-нибудь бытовой прибор может показывать следующее:
— Наличие сети 220В;
— Исправность цепи подключенного устройства;
— Включенное состояние прибора.
Как видите, этот индикатор не так уж и прост.
А если использовать его в приборах или местах, где контроль надо проводить даже без её включения (например освещение, которое не видно из места его включения), то эта схема просто незаменима. Представьте себе, что есть лампочка (нагреватель, насос), периодически включаемая и выключаемая автоматом. Вы уходя из дома подали на неё питание, но контроллер включит нагрузку позже. А лампа то сгоревшая! Но вы об этом не знали.
Теперь же, вы всегда будете визуально контролировать исправное состояние даже отключенного прибора. За счёт небольшого тока в доли миллиампер, что протекает через активную нагрузку.
При разомкнутом выключателе питания (и конечно наличии 220В в сети), — будет светиться зелёный индикатор, а если нагрузка подключена (кнопка замкнута), то красный.
Красная часть двухцветного будет светиться, за счёт падения напряжения на диодах VD3, VD4, VD6. От них зависит и максимальная мощность подключенной нагрузки — 700 Ватт.
Поставив более мощные диоды, можно поднять её хоть до нескольких киловатт.
Конечно если вы не достанете двухцветный светодиод, ничего не стоит заменить его двумя одноцветными. Резисторами R1 и R2 выставляется желаемая яркость свечения кристаллов. Все детали для удобства и безопасности монтируем на плате. Следует иметь ввиду, что слабая индуктивная нагрузка может плохо работать с данным индикатором питания, поэтому лучше использовать его совмесно с активной — лампа, нагреватель, мотор.
Обсудить статью ИНДИКАТОР ПИТАНИЯ
Предлагаемое устройство предназначено для световой индикации потребляемого тока (и соответственно мощности) нагрузкой, подключённой к осветительной сети 220 В. Его включают в разрыв одного из сетевых проводов. Особенности устройства — отсутствие какого-либо дополнительного источника питания и гальваническая развязка от сети. Этого удалось добиться применением светодиодов повышенной яркости свечения и трансформатора тока.
Схема индикатора приведена на рис.
1
. В его состав входят трансформатор тока Т1, два однополупериодных выпрямителя на диодах VD1 и VD2 со сглаживающими конденсаторами С1 и С2. К первому выпрямителю подключены последовательно соединённые све-тодиоды HL1 и HL4, ко второму — HL2 и HL3. Параллельно светодиодам HL2 — HL4 установлены подстроечные резисторы R1 — R3. С помощью этих резисторов можно установить выходной ток выпрямителя, при котором соответствующие светодиоды начинают светить.
Когда ток нагрузки протекает через первичную обмотку трансформатора Т1, во вторичной возникает переменное напряжение, которое выпрямляют оба выпрямителя. Индикатор настроен так, что при токе нагрузки менее 0,5 А напряжения на выходах выпрямителей недостаточно для свечения светодио-дов. Когда ток превысит это значение, начнётся слабое, но заметное свечение светодиода HL1 (красного цвета). По мере роста тока нагрузки выходной ток выпрямителя также возрастает. Если ток нагрузки достигнет 2 А, включится светодиод HL2 (зелёного цвета), при токе более 3 А светится HL3 (синего), а когда ток превысит 4 А, начнёт светить белый светодиод HL4.
Эксперименты показали, что индикатор работоспособен до тока нагрузки 12 А, для бытовых условий этого вполне достаточно, при этом ток через светодиоды не превышает 15…18 мА.
Все элементы индикатора, кроме трансформатора, установлены на печатной плате из фольгированного с одной стороны стеклотекстолита, чертёж которой показан на рис. 2. В устройстве применены подстроечные резисторы СПЗ-19, конденсаторы — оксидные импортные, диоды можно использовать любые маломощные выпрямительные, светодиоды — обязательно повышенной яркости свечения.
Трансформатор тока изготовлен из понижающего трансформатора малогабаритного блока питания (120/12 В, 200 мА). Активное сопротивление первичной обмотки — 200 Ом. Обмотки этого трансформатора намотаны в отдельных секциях, что упрощает доработку. Его первичная обмотка станет вторичной обмоткой трансформатора тока Т1, а вторичную удаляют и взамен неё наматывают провод первичной обмотки. Для указанных выше параметров индикатора число витков первичной обмотки — три, провод должен быть в надёжной изоляции и рассчитан на сетевое напряжение и ток, потребляемый нагрузкой.
Для изготовления трансформатора также подойдёт любой маломощный серийный понижающий трансформатор, например, из серий ТП-121,ТП-112.
Для градуировки шкалы индикатора можно применить амперметр переменного тока и понижающий трансформатор с напряжением вторичной обмотки 5…6 В и током до нескольких ампер. К этой обмотке последовательно подключают налаживаемое устройство, амперметр и нагрузку — переменный резистор сопротивлением 10…15 Ом и мощностью 25 Вт. Изменяя сопротивление нагрузочного резистора, устанавливают требуемый ток и подстроечными резисторами добиваются зажигания соответствующего этому току свето-диода.
Рис. 3
Внешний вид смонтированной платы показан на рис. 3. Трансформатор и плату допустимо размещать на большом удалении друг от друга. Изменяя число витков первичной обмотки трансформатора тока, можно перестроить индикатор на другой интервал индикации тока. Это устройство позволяет также индицировать потребляемую нагрузкой мощность в интервале от 100 Вт до нескольких киловатт, для этого светодиодную шкалу следует проградуи-ровать в единицах мощности.
И. НЕЧАЕВ, г. Москва. Радио №6, 2014г
Светодиод индикатор сетевого напряжения. Индикаторы наличия сети — Измерительная техника
При выборе светового индикатора сетевого напряжения разработчик электронной аппаратуры может воспользоваться одним из трех основных вариантов, т.е. может применить неоновую лампу, лампу накаливания или светодиод. Преимущества неоновой лампы — возможность непосредственного подключения к электросети переменного тока и малое потребление мощности. Для установки лампы накаливания необходим понижающий трансформатор, т.е. обеспечивается только косвенный признак наличия сетевого напряжения, и, как правило мощность рассеивания больше, чем у неоновой лампы.
Использование светодиода — идеальная альтернатива обоим вышеупомянутым подходам, так как он имеет значительно больший срок службы чем неоновая пампа или лампа накаливания. Мощность рассеивания светодиода не больше 20…30мВт.
Так как светодиод — маломощный элемент, его необходимо защитить от больших токов.
Один из вариантов защиты заключается в использовании последовательного резистора при напряжении сети, например, 240В, при этом его мощность рассеивания будет около 3,5Вт. Другой вариант показан на рисунке. Ток через светодиод ограничивается не сопротивлением гасящего резистора, а реактивным сопротивлением конденсатора. Преимущество этого метода состоит в том, что на конденсаторе не рассеивается мощность, так как ток, проходящий через него, на 90° не совпадает по фазе с приложенным к нему напряжением.
Формула для вычисления мощности рассеивания для напряжения переменного тока:
Pc=i*Uc*Cosф
Сдвиг фазы на 90°, который имеет место на конденсаторе, приводит к нулевому рассеиванию мощности
(т.к. cos90° = 0) Pc = 0.
Емкость конденсатора С может быть вычислена для любого данного напряжения, частоты и тока при помощи следующего уравнения:
C = i/(6.28*U*f)
,
где С — емкость в фарадах, U — среднеквадратическое значение напряжения, f — частота сети в Гц, i — ток через светодиод в амперах.
При напряжении сети 240В и частоте 50Гц для тока 20мА самый близкий подходящий номинал конденсатора — 330нФ. Рабочее напряжение конденсатора должно быть по крайней мере в два раза больше напряжения сети.
Принципиальные схемы простых индикаторов наличия сети 220В на светодиодах, меняем старые неоновые индикаторные лампы на светодиоды. В электрооборудовании повсеместно применяются индикаторные неоновые лампы для индикации включения аппаратуры.
В большинстве случаев схема как на рисунке 1. То есть, неоновая лампа через резистор сопротивлением 150-200 киолом подключается к сети переменного тока. Порог пробоя неоновой лампы ниже 220V, потому она легко пробивается и светится. А резистор ограничивает ток через неё, чтобы она не взорвалась от превышения тока.
Бывают и неоновые лампы со встроенными токоограничительными резисторами, в таких схемах кажется как будто неоновая лампа включена в сеть без резистора. На самом деле резистор спрятан в её цоколе или в её проволочном выводе.
Недостаток неоновых индикаторных ламп в слабом свечении и только розовом цвете свечения, ну и еще в том что это стекло. Плюс, неоновые лампы сейчас в продаже встречаются реже светодиодов. Понятно, что есть соблазн сделать аналогичный индикатор включения, но на светодиоде, тем более светодиоды бывают разных цветов и значительно более яркие чем «неонки», ну и нет стекла.
Но, светодиод низковольтный прибор. Прямое напряжение обычно не более ЗV, да и обратное тоже весьма низкое. Даже если светодиодом заменить неоновую лампу, он выйдет из строя за счет превышения обратного напряжения при отрицательной полуволне сетевого напряжения.
Рис. 1. Типовая схема подключения неоновой лампы к сети 220В.
Впрочем, есть двухцветные двухвыводные светодиоды. В корпусе такого светодиода есть два разноцветных светодиода, включенных встречно-параллельно. Такой светодиод можно подключить практически так же, как неоновую лампу (рис.2), только резистор взять сопротивлением поменьше, потому что для хорошей яркости через светодиод должен протекать ток больше чем через неоновую лампу.
Рис. 2. Схема индикатора сети 220В на двухцветном светодиоде.
В этой схеме одна половина двухцветного светодиода HL1 работает на одной полуволне, а вторая — на другой полуволне сетевого напряжения. В результате обратное напряжение на светодиоде не превышает прямого. Единственный недостаток — цвет. Он желтый. Потому что обычно два цвета — красный и зеленый, но горят они почти одновременно, потому зрительно выглядит как желтый цвет.
Рис. 3. Схема индикатора сети 220В на двухцветном светодиоде и конденсаторе.
На рисунках 4 и 5 показана схема индикатора включения на двух светодиодах, включенных встречно-параллельно. Это почти то же, что на рис. 3 и 4, но светодиоды отдельные для каждого полупериода сетевого напряжения. Светодиоды могут быть как одного цвета, так и разного.
Рис. 4. Схема индикатора сети 220В с двумя светодиодами.
Рис. 5. Схема индикатора сети 220В с двумя светодиодами и конденсатором.
Но, если нужен только один светодиод, -второй можно заменить обычным диодом, например, 1N4148 (рис.
6 и 7). И нет ничего страшного в том, что этот светодиод не рассчитан на напряжение электросети. Потому что обратное напряжение на нем не превысит прямого напряжения светодиода.
Рис. 6. Схема индикатора сети 220В со светодиодом и диодом.
Рис. 2. Схема индикатора сети 220В с одним светодиодом и конденсатором.
В схемах испытывались светодиоды, двухцветные типа L-53SRGW и одно-цветные типа АЛ307. Конечно же можно применить и любые другие аналогичные индикаторные светодиоды. Резисторы и конденсаторы так же могут быть других величин, — все зависит от того, какую силу тока нужно пустить через светодиод.
Андронов В. РК-2017-02.
Светодиоды широко применяются во многих электронно-технических устройствах, благодаря незначительному энергопотреблению. Они отличаются компактными размерами, высокой надежностью и качественным светом. Эти свойства дали возможность сделать намного удобнее отображение всех функций оборудования, приборов и устройств.
Среди них следует отметить индикатор напряжения на светодиодах, используемый при работе с электрическим током. Устройство индикатора совсем несложное, поэтому его легко изготовить собственными силами.
Общее устройство и принцип работы
Светодиоды являются одной из основных деталей индикаторов напряжения в сети. В ходе тестирования они наглядно демонстрируют наличие или отсутствие электрического тока на проверяемом участке.
Схемы простейших индикаторов состоят из минимального количества деталей и легко собираются даже начинающими радиолюбителями. На представленном рисунке отображается конструкция прибора, предназначенного для определения фазного проводника или контакта.
Данная схема широко используется в индикаторных отвертках. Им не требуется собственного источника питания, так как величины потенциала, образующегося между фазой и голой рукой, вполне хватает, чтобы началось свечение диода. Светодиодный индикатор напряжения, предназначенный для работы в сети 220 В, дополняется емкостным сопротивлением, ограничивающим ток, поступающий к лампочке.
От обратной полуволны защита обеспечивается диодом.
При проверке низковольтных цепей до 12 вольт ограничителем тока нередко выступает лампа накаливания малой мощности или резистор, с сопротивлением от 50 до 100 Ом. При работе с более высоким напряжением мощность резистора должна быть увеличена.
Радиолюбители для проверки микросхем часто используют простейшее устройство, в котором имеются три стабильные позиции. Если цепь оборвана и сигнал отсутствует, диоды не будут светиться. В других случаях при разных токах загораются определенные светодиодные лампочки. Подобное разделение осуществляется с помощью транзисторов с различным напряжением открытия. Например, когда ток составляет 0,5 В, открывается первый транзистор, а при 2,4 В открывается второй. Если возникает необходимость работы с другими токами, необходимо использовать транзисторы с соответствующими характеристиками.
Таким образом, довольно легко изготовить указатель напряжения на светодиодах своими руками. Эта и другие схемы используются достаточно часто, поэтому их стоит рассмотреть более подробно.
Простая схема индикатора
Схема с применением транзисторных элементов и сопротивлений используется в указателях, работающих с постоянным и переменным напряжением до 600 вольт. Подобная конструкция несколько сложнее, сравнительно с индикаторной отверткой, однако добавление деталей делает указатель напряжения на светодиодах универсальным инструментом. Его можно совершенно безопасно использовать для проверки напряжения в диапазоне от 5 до 600 вольт.
На представленной схеме хорошо просматривается полевой транзистор VT2, который служит основой всей конструкции индикатора. Срабатывание устройства зависит от порогового значения напряжения, зафиксированного разностью потенциалов в положении затвор-исток.
Величина максимально возможных сетевых напряжений находится в зависимости от падения потенциала в позиции сток-исток. По своей сути этот транзистор является своеобразным . Транзистор VT1 является биполярным, используемым для обратной связи и поддержки заданных параметров.
Самодельный индикатор функционирует следующим образом. Когда на вход подается напряжение, в контуре появляется электрический ток. Его величина зависит от сопротивления R2 и напряжения биполярного транзистора VT1 в переходе база-эмиттер. Свечение маломощного светодиода вполне возможно при стабилизирующем токе в 100 мкА. При напряжении в база-эмиттер около 0,5 вольт, сопротивление R2 должно находиться в пределах от 500 до 600 Ом. От возможных скачков тока светодиод защищен неполярным конденсатором С, емкость которого составляет 0,1 мкФ.
Мощность резистора R1 составляет 1 Мом, что вполне достаточно для использования его в качестве нагрузки транзистора VT1. При работе с постоянным напряжением диод VD выполняет защитную функцию и проверку полюсов. Когда проверяется переменное напряжение, этот диод становится выпрямителем и служит для срезания отрицательной полуволны. Величина его обратного напряжения составляет не менее 600 вольт. Сам светодиод HL следует выбирать с наибольшей яркостью, чтобы сигнал был заметен даже при минимальном токе.
Указатель напряжения для аккумуляторных батарей
Срок службы автомобильного аккумулятора значительно продлевается, если на его клеммах проводится регулярный контроль напряжения. В случае каких-либо отклонений можно принять своевременные меры и избежать негативных последствий.
Предлагаемая схема функционирует на светодиоде RGB, отличающемся от обычных источников света тремя кристаллами разных цветов, расположенными внутри корпуса. В процессе работы каждый цвет будет соответствовать определенному значению напряжения.
Для создания индикатора понадобится 9 резисторов, три стабилитрона, 3 биполярных транзистора и 1 разноцветный светодиод. После правильной сборки сигнал будет зеленого цвета при напряжении 12-14 вольт, красного цвета — более 14,4 В, синего цвета — менее 11,5 В. Чтобы выставить минимальный предел напряжения используется потенциометр R4 и стабилитрон VD2.
В случае снижения ниже установленного значения, происходит закрытие транзистора VT2, а транзистор VT3, наоборот, будет открываться, индуцируя кристалл диода синего цвета.
Если напряжение в норме и находится в заданных пределах, ток будет проходить через резисторы R5, R9 и через стабилитрон VD3. В это время светодиод будет светиться зеленой индикацией. Транзистор VT3 будет закрыт, а VT2 — открыт. Резистор R2 является переменным и позволяет настроить напряжение, в том числе и в сторону увеличения более 14,4 В. В этом случае сражу же загорается красный свет.
Потому что нужно грамотно решить сразу две задачи:
- Ограничить прямой ток через светодиод, чтобы он не сгорел.
- Обеспечить защиту светодиода от пробоя обратным током.
Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.
В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.
Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:
Защитный диод может быть практически любым, т.
к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.
Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:
R = (U вх — U LED) / I
А мощность рассеивания резистора рассчитывается так:
P = (U вх — U LED) 2 / R
где U вх = 220 В,
U LED — прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=U вх /I,
I — ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.
Пример расчета балластного резистора
Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:
R = 220В/0.020А = 11000 Ом
(берем два резистора: 10 + 1 кОм)
P = (220В) 2 /11000 = 4.4 Вт
(берём с запасом: 5 Вт)
Необходимое сопротивление резистора можно взять из таблицы ниже.
Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.
| Сопротивление резистора, кОм | Амплитудное значение тока через светодиод, мА | Средний ток светодиода, мА | Средний ток резистора, мА | Мощность резистора, Вт |
|---|---|---|---|---|
| 43 | 7.2 | 2.5 | 5 | 1.1 |
| 24 | 13 | 4.5 | 9 | 2 |
| 22 | 14 | 5 | 10 | 2.2 |
| 12 | 26 | 9 | 18 | 4 |
| 10 | 31 | 11 | 22 | 4.8 |
| 7.5 | 41 | 15 | 29 | 6.5 |
| 4.3 | 72 | 25 | 51 | 11.3 |
| 2.2 | 141 | 50 | 100 | 22 |
Другие варианты подключения
В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:
Это вторая схема включения светодиодов на 220 вольт без драйвера.
В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.
Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).
Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.
Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!
Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:
Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.
018А. А это уже не так опасно.
Как быть с пульсациями?
В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.
К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.
Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):
Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.
К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.
Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.
Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.
Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).
Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна.
Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)
А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.
Какие пульсации считаются допустимыми?
Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.
Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.
Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%).
Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.
На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).
В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности»
для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (К п).
Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:
К п = (Е max — E min) / (E max + E min) ⋅ 100%,
где Е мах — максимальное значение освещенности (амплитудное), а Е мин — минимальное.
Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.
Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:
Как уменьшить пульсации?
Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:
Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.
Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:
А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.
Расчет емкости сглаживающего конденсатора
Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В.
Частота сети, как обычно, 50 Гц.
Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:
К п = (U max — U min) / (U max + U min) ⋅ 100%
Подставляем исходные данные и вычисляем U min:
2.5% = (2В — U min) / (2В + U min) ⋅
100% =>
U min = 1.9В
Период колебаний напряжения в сети равен 0.02 с (1/50).
Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:
Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):
t зар = arccos(U min /U max) / 2πf = arccos(1.9/2) / (2⋅
3.1415⋅
50) = 0.0010108 с
Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.
к. у нас используется двухполупериодный выпрямитель:
t разр = Т — t зар = 0.02/2 — 0.0010108 = 0.008989 с
Осталось вычислить емкость:
C = I LED ⋅
dt/dU = 0.02 ⋅
0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)
На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.
Повышаем КПД
Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?
Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).
Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать.
Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:
R c = 1 / 2πfC
то есть, чем больше емкость C
и чем выше частота тока f
— тем ниже сопротивление.
Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)
Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:
Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.
Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.
Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.
Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.
Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.
Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:
И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.
А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более).
И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.
Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет.
Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:
Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из , а можно рассчитать самостоятельно.
Расчет гасящего конденсатора для светодиода
Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):
C = I / (2πf√(U 2 вх — U 2 LED))
[Ф],
где I — ток через светодиод, f — частота тока (50 Гц), U вх — действующее значение напряжения сети (220В), U LED — напряжение на светодиоде.
Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U 2 вх — U 2 LED) приблизительно равно U вх, следовательно формулу можно упростить:
C ≈ 3183 ⋅ I LED / U вх
[мкФ]
а, раз уж мы делаем расчеты под U вх = 220 вольт, то:
C ≈
15 ⋅ I LED
[мкФ]
Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1.5 мкФ (1500 нФ) емкости.
Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.
Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.
| C1 | 15 nF | 68 nF | 100 nF | 150 nF | 330 nF | 680 nF | 1000 nF |
|---|---|---|---|---|---|---|---|
| I LED | 1 mA | 4.5 mA | 6.7 mA | 10 mA | 22 mA | 45 mA | 67 mA |
Немного о самих конденсаторах
В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В.
Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:
Если вкратце, то:
- X1
— используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ; - X2
— самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ; - Y1
— работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ; - Y2
— довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.
Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630 В).
Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах.
Особенно в качестве балластных конденсаторов.
Внимание! Полярные конденсаторы ни в коем случае нельзя использовать в качестве балластных!
Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов — для них лучше использовать , которые называются драйверами.
ЕЛ Яковлев. г.Ужгород
Существует ряд устройств как бытового, так и
промышленного применения, не имеющих индикаторов наличия сети на входе
источников питания. Хорошо, если удается косвенно судить об этом по наличию
индикации во вторичных источниках питания, а если их нет? Например, некоторые
блоки авиационного наземного радиолокатора расположены в колонне привода антенны
на высоте более пяти метров над землей. Индикация большинство напряжений
имеется, кроме высоковольтного 2кВ. Для получения этого напряжения используется
отдельный трансформатор 220 В / 2 кВ со своим предохранителем по первичной цепи,
поэтому без индикации отказ предохранителя или выход из строя трансформатора
определить практически очень сложно.
Наиболее целесообразно ислользовать для
индикации наличия сети светодиод. Его размеры невелики, не сложно монтировать в
любую аппаратуру, в том числе и бытовую.
Схема рис. 1 предельно проста .
Резистивный делитель напряжения R1 /R2 ограничивает напряжение на светодиоде
VD1, который светит во время положительных полуволн сетевого напряжения.
Экслериментально схема, как и другие в этой статье, проверялась и была
работоспособной. Однако во время отрицательных полуволн сети, когда светодиод
VD1 находится в запертом состоянии, к нему прикладывается напряжение,
превышающее допустимое по TУ. Это нецелесообразно. Появляется и другая дилемма.
Так, если использовать R1 указанного в первоисточнике номинала (для ограничения
рассеиваемой резистором мощности и его нагрева), то требуется подбор типа
свето-диода по максимальной яркости свечения на небольших, порядка 1 …3 мА
токах. А это уже затруднительно: чем больше ток светодиода, тем большая мощность
будет рассеиваться на резисторе.
В схеме рис.
2 один из отмеченных
недостатков схемы рис. 1 устранен — во время отрицательных полуволн сетевого
напряжения светодиод VD1 шунтируется сопротивлением открытого диода VD2. Падение
напряжения на нем не превышает 0,8 В.
Коэффициент полезного действия
большинства устройств, к сожалению, невелик. С этим мы привыкли мириться, хотя
путей его повышения может быть много. Так, если вместо диода VD2 (рис.2)
применить светодиод (рис.3), то потребление энергии схемой останется прежним,
надежность работы не изменится, а сила света индикатора увеличится вдвое, т.к.
во время отрицательных полуволн сетевого напряжения светодиод VD2 (рис.3) будет
не только защищать светодиод VD1, но и излучать сеет.
Установив диод VD2
(рис.4) можно уменьшить рассеиваемую резистором R1 мощность вдвое по сравнению
со схемой, показанной на рис.1.
Для повышения надежности работы светодиода
целесообразно эашунтировать его обратносмещенньм диодом VD3 (рис.5).
Нагрев
сопротивления входного делителя напряжения устраняется при использовании
реактивного сопротивления конденсатора С1 (рис.
6) . Если используется
светодиод VD1 с высокой светоотдачей при малом токе через него (2…3 мА), то
емкость конденсатора С1 может быть около 33 нФ. Если же такой светодиод
приобрести проблематично, то достаточно увеличить емкость конденсатора.
Ориентировочно можно считать, что конденсатор емкостью 0,1 мкФ имеет реактивное
сопротивление на частоте 50 Гц около 32 кОм. При этом он может обеспечить ток
светодиода величиной окало 7 мА при напряжении сети 220 В.
Резистор R1
ограничивает бросок тока через светодиод при подаче сетевого напряжения на
схему.
Резистор R2 — защитный. При отключении устройства от се-
ти он
участвует в разрядке конденсатора. Наличие диодов VD1, VD2 обязательно для
работы конденсатора С1 на переменном токе.
При использовании двух светодиодов
(рис.7) принцип роботы схемы сохраняется, но суммарная яркость свечения
индикатора возрастает вдвое без увеличения потребляемой мощности. Если все же
ограничиться одним светодиодом, то его можно включить в диагональ диодного место
VD1.
..VD4 (рис.8) . Избыточность схемы компенсируется использованием
маломощных низковольтных диодов с небольшим допустимым напряжением, например,
КД522.
Для повышения информативности работы схемы контроля напряжения можно
использовать мигающие светодиоды (цена их около 3 грн.).
В схеме рис.9
для обеспечения возможности роботы стандартного светодиода, например АЛ307Б, в
импульсном режиме применен симметричный динистор VD1 типа DB3. Сейчас эти
полупроводниковые изделия имеются набольшинстве радиорынков по цене 25 коп., но
спросом не пользуются — еще не оценили всех возможностей этих очень маленьких
(размером с диод КД522, например) симметричных динисторов.
Конденсатор С1
заряжается через резистор R1 и диод VD3. При достижении напряжения пробоя
динистора VD1 он подключает к конденсатору С1 светодиод VD2 (через резистор R2).
Разряжая конденсатор, светодиод VD2 ярко вспыхивает. Частоту вспышек можно
изменять, варьируя емкость конденсатора С1 Так, при изменении емкости от 10 до
30 мкФ частота вспышек изменялась ориентировочно от 2 до 0,7 Гц.
Схема легко
размещается на печатной плате (рис.11), можно использовать и навесной
монтаж.
Если имеется двухцветный светодиод, например R/G, то целесообразно
использовать схему, показанную на рис.10 . Она обладает большими
функциональными возможностями. При разомкнутом положении выключателя SA1
(показан на чертеже) будет светиться светодиод VD1 (красный). Это будет
происходить в положительные полуволны сетевого напряжения. Ввиду того, что
емкостное сопротивление конденсатора С1 во много раз больше сопротивления
нагрузки RH, светодиод VD2 (зеленый) светиться не будет.
Если же в цепи
нагрузки RH будет обрыв, то светодиоды VD 1 (R) и VD2 (G) будут включены
последовательно. Цвет свечения индикатора сигнализирует об этом.
При
включении нагрузки RH выключателем SA1 цепь светодиода VD1 (R) шунтируется, и
этот светодиод не зажигается. Происходит свечение светодиода VD2 (зеленого) в
отрицательные полуволны сетевого напряжения. Назначение элементов С2 R2
аналогично назначению элементов С1, R1 соответственно.
Резистор R3
используется для разряда конденсаторов после отключения сетевого напряжения от
устройства.
Диоды VD3, VD4 могут быть слаботочными и низковольтными,
например, типа КД522.
В заключение хотелось бы обратить внимание на
ориентировочный характер указанных на чертежах элементов схем. Их конкретные
значения зависят от параметров используемых светодиодов, в частности, от
величины тока светодиода, необходимого для обеспечения приемлемой яркости
свечения. Необходимые значения величин элементов схем уточняются при
макетировании.
Радиосхема №3, 2006г.
Светодиодные индикаторы 14 мм 12 В 220 В 110 В
Светодиодные индикаторы на 110 В Введение продукта
это светодиодный индикатор на 110 вольт, его модель FL1P-14QW-1, это пластиковый индикатор, корпус индикатора является комплексным, все индикаторы отображают красный свет, сильное проникновение света, высокие водонепроницаемые характеристики.
Индикаторы сияют, как бриллианты, светодиодные индикаторы на 110 вольт имеют 4 цвета: красный, зеленый, желтый и синий.
В дополнение к напряжению светодиода 110 В, он также может производить 12 В, 24 В, 220 В, 250 В.
Вопросы и ответы по светодиодным индикаторам на 110 В
– Можно ли изменить его монтажный порт?
Монтажный порт этой модели 14 мм. В общем, изменить нельзя. Каждая модель имеет фиксированные параметры, но у нас есть и другие модели того же типа. Параметры монтажного порта других моделей отличаются. Конечно, мы также можем настроить световой индикатор.
– Для какого оборудования используются светодиодные индикаторы на 110 В?
Светодиодные индикаторы на 110 вольт имеют новую форму, прозрачные светоизлучающие детали, энергосберегающие и энергосберегающие, а также имеют длительный срок службы. Он подходит для всех видов мелкой бытовой техники, электронного оборудования, средств автоматизации, инструментов, коммуникационного оборудования, автомобилей, мотоциклов, фотографии, игрушек, холодильников, морозильных камер, электросварщиков, генераторов, медицинского оборудования и других электрических цепей.
сигнальные индикаторы, предупредительные сигналы, аварийные сигналы и другие сигналы.
— Каков срок службы светодиодных индикаторов на 110 вольт? Велика ли вероятность повреждения?
Срок службы светодиода 50 000 часов, вероятность поломки не велика. Мы прошли проверку качества перед поставкой. Качество продукции может быть гарантировано, поэтому вы можете покупать с уверенностью.
– Этот светодиодный индикатор на 110 В должен быть водонепроницаемым. У него высокий уровень водонепроницаемости? Есть ли международная сертификация?
Светодиодные индикаторы
110 вольт имеют высокий уровень водонепроницаемости, который может достигать IP67.Он также получил несколько международных сертификатов, таких как сертификация UL из США, сертификация VDE из Германии, сертификация CE из ЕС, сертификация системы управления качеством ISO
и т. д. Наши показатели соответствуют международным стандартам.
Популярная категория : металлическая кнопка
Зеленый светодиодный индикатор 120 В переменного тока, 8 мм
Вот некоторая информация о светодиодном индикаторе на 120 В переменного тока
Мы являемся фабрикой световых индикаторов с 12-летним профессиональным опытом производства и 10-летним опытом экспорта.
У нас есть сильная команда R&D, и мы разрабатываем в среднем 4-5 новых моделей световых индикаторов каждый месяц. У нас есть сильная возможность настроить световые индикаторы. Мы можем идеально настроить световой индикатор в соответствии с потребностями и идеями клиента, защитить зону продаж клиента, концепцию дизайна и всю личную информацию, а также принять OEM и ODM. Средний срок службы наших сигнальных ламп может достигать более 5 лет. Световой индикатор имеет водонепроницаемую конструкцию, а все микросхемы произведены в Германии и США.Индикатор нашей компании имеет много запросов в последнее время.
Вопросы и ответы о светодиодном индикаторе на 120 В переменного тока
– Где обычно используется светодиодный индикатор на 120 В переменного тока?
Многие из наших световых индикаторов используются в кухонном оборудовании, и на них также можно использовать наши металлические кнопки или клавишные переключатели. Поэтому, если вы являетесь производителем профессионального кухонного оборудования и спрашиваете нас об индикаторной лампочке, пожалуйста, не стесняйтесь обращаться к нам.
Возможно, что другие наши продукты также могут быть использованы.
– Какие компоненты светодиодного индикатора?
Он состоит из медных деталей, шариков светодиодных ламп, резисторов, термоусадочных трубок, оснований, проводов, гаек, водонепроницаемых колец и других мелких деталей.
– Как упакован светодиодный индикатор на 120 В переменного тока?
Наша обычная упаковка представляет собой один индикатор в прозрачном пакете из полипропилена. Если у вас есть индивидуальная упаковка, вы можете отправить ее нам, чтобы помочь настроить ее. Если у вас есть индивидуальная наклейка, мы также можем настроить ее для вас.
— Когда будет отгружен светодиодный индикатор на 120 В переменного тока?
Как правило, при размещении заказа мы организуем производство. Обычно, если есть 5000 световых индикаторов, мы завершим и отправим их в течение 3-5 дней.
– Светодиодный индикатор 120 вольт переменного тока в целом готов, как отправить заказчику?
Мы поддерживаем доставку и наземный транспорт, а также экспресс-авиаперевозки.
Все зависит от покупательского спроса на продукт.Если вы спешите, вы можете организовать авиаперевозку DHL Express. Если вы не спешите, вы можете использовать обычный экспресс, чтобы отправить его в обычное время. Когда мы отправим товар сюда, мы обновим номер курьера в фоновом режиме, вам нужно только войти в систему, чтобы проверить.
– светодиодный индикатор 120 В переменного тока Могу ли я сначала разместить заказ на образец? Есть ли минимальный заказ?
Поскольку у нашей компании FILN есть собственный завод, мы предоставляем образцы, и минимальный объем заказа отсутствует. Поэтому, если вам нужны результаты испытаний, пожалуйста, свяжитесь с нашим отделом продаж.Наша контактная информация: [email protected], вы можете написать электронное письмо на почтовый ящик отдела продаж нашей компании. Если у вас есть какие-либо технические проблемы с настройкой продукта или светодиодным индикатором, вы можете написать на наш технический почтовый ящик sales2@filn.
com.cn, и мы ответим вам в течение 24 часов. Вы также можете узнать больше о продуктах: светодиодные индикаторы, кнопочные выключатели, кулисные переключатели.
Mini AC 100A Светодиодный индикатор, 3 шт./лот Амперметр/индикатор 220 В переменного тока 0,02 Вт 100A Сигнальная лампа для зеленого красного желтого предупреждающего индикатора аварийного сигнала
Mini AC 100A Светодиодный индикатор, 3 шт./лот Амперметр/индикатор AC 220V 0.02W 100A Сигнальная лампа для зеленого, красного, желтого предупреждающего индикатора аварийного сигнала
Описание:
- Световые индикаторы серии AD16-22DSA
источник со светодиодным люминесцентным чипом. Он имеет преимущество в долгой жизни,
низкое потребление, небольшой размер и легкий вес. И это замена
продукты всех видов ламп накаливания XD и неоновых ламп. То
абажур изготовлен из высокопрочного поликарбоната, с хорошей ударопрочностью
сопротивление, встроенное винтовое соединение и более безопасный терминал
и удобно.
- Эта серия
огни, используемые в электроэнергетике, телекоммуникациях, станках,
судостроительной, текстильной, полиграфической, горнодобывающей техники и другого оборудования
строка в сигнальных инструкциях, предупредительный сигнал, аварийный сигнал
и другие инструкции по сигналу.
Параметры:
- Входное напряжение: AC 220V
- Входная мощность 220V
- : 0,02 Вт
- Коэффициент точности: 0,1
- Цвет: красный + желтый + зеленый
- Размер: 490 х 270 мм
0 Диапазон измерения: 0 ~ 100A
Комплект поставки:
- 3 мини-индикатора амперметра
- 3 катушки
| Атрибуты | |
| входное напряжение | 220 В |
| выходные каналы | 1 |
2 или более $8.
75
5 или более $8,35
10 или более $8,05
30 или более $7,85
- В наличии: В наличии
- Модель: 200340
- Вес: 0.20 кг
- Размеры: 10,00 см x 10,00 см x 10,00 см
- Артикул: 200340

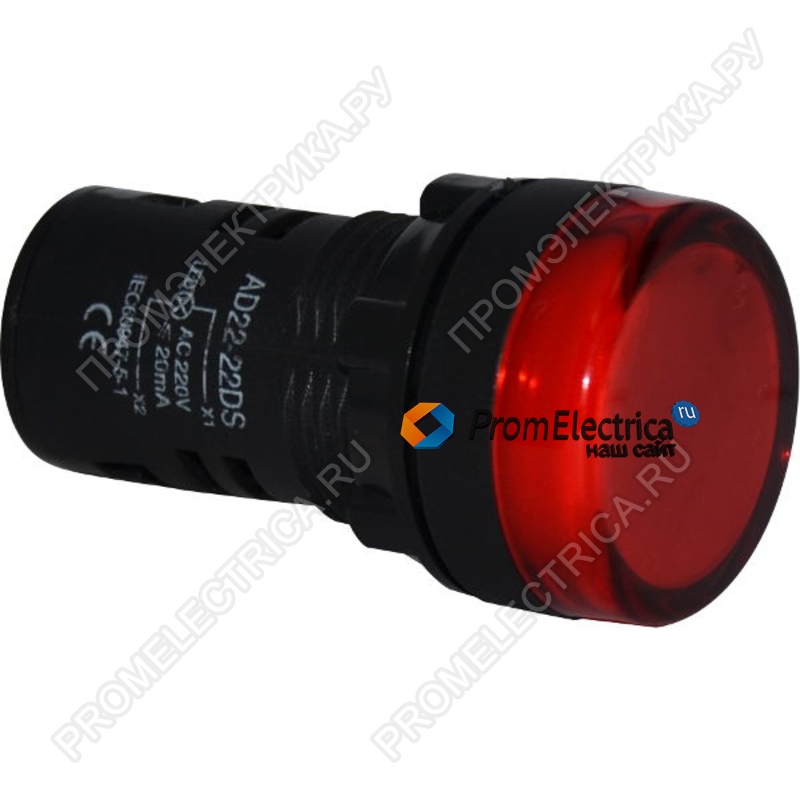

Светодиодный индикатор Зеленый 220 В переменного тока 22 мм L22 по 200 рупий/шт | Светодиодный индикатор
Светодиодный индикатор, светло-зеленый, 220 В перем.
тока, 22 мм L22 по цене 200 рупий/шт | Светодиодный индикатор | ID: 16746651548
Описание продукта
Описание продукта
Размер монтажного отверстия: 22 мм, Цвет линзы: Синий, Тип лампы: Светодиодная, Напряжение лампы: 220 В перем. тока, Глубина за панелью: 2 дюйма
- Промышленный стандарт 22 мм Вибрация Resistant
- CE безопасности Одобрено
Технические характеристики для этого элемента
| Фирменное наименование | Indetouch |
| Color | Зеленый |
| EAN | 661092426385 |
| Форма изделия | Круглая |
| Толщина изделия | 22. 00 миллиметров |
| Масса предмета | 57.0 GM |
| 1 | |
| Размер | L22 |
| Особенности | Индикатор СИД для электрической панели 220V, промышленного стандарта 22mm; Удар & вибрация упорная, безопасность КЭ одобрила |
| УПК | 661092426385 |
Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Правовой статус фирмы Физическое лицо — владелец
Характер деятельности Производитель
IndiaMART Член с октября 2017 г.
GST33ALMPN4627K1ZS
Код импорта-экспорта (IEC)ALMPN*****
Вернуться к началу
1
Есть потребность?
Лучшая цена
1
Есть потребность?
Лучшая цена
Тонкие силовые реле серии RJ DPDT Стандарт (со светодиодным индикатором) 200-（220）В переменного тока RJ22S-CL-A200: Реле / Розетки / Таймеры
Тонкие силовые реле серии RJ DPDT Standard (со светодиодным индикатором) 200–（220）В переменного тока RJ22S-CL-A200
| Название продукта | Тонкие силовые реле серии RJ DPDT Standard (со светодиодным индикатором) 200–（220）В перем. тока RJ22S-CL-A200 |
|---|---|
| Номер детали | РДЖ22С-КЛ-А200 |
| Серия | Съемная клемма реле питания серии RJ Slim (раздвоенные контакты) |
| Статус RoHS | Соответствует |
| Количество в упаковке | 1 |
| Категория продукта | Реле общего назначения |
|---|---|
| Тип | Тонкие силовые реле |
| Количество полюсов | 2 |
| Конфигурация контактов | ДДПТ |
| Максимальная вместимость | 1А |
| Номинальное напряжение катушки (AC) | 200–220 В переменного тока |
| Светодиодный индикатор | Со светодиодным индикатором |
| Диод | Без диода |
| RC-цепь | Без RC-цепи |
| Тип клеммы | Плагин |
| Контактная конструкция | Раздвоенный контакт |
Список загрузок
| Имя | Язык | Документ | Описание | Размер файла | Дата обновления | Замечания | Скачать |
|---|---|---|---|---|---|---|---|
| Съемная клемма тонкого силового реле серии RJ (раздвоенные контакты) | Английский | Каталоги | 11КБ | 11. 07.2018 | Скачать |
Изолированный обеденный стол 8 мм зеленый металл 220В индикатор-светодиодный индикатор
Световой индикатор FL1M-8FW-1 представлен следующим образом:
- Корпус из легкого металла с индикатором 8 мм 220 В использует технологию числового управления, чтобы обеспечить красивый внешний вид атмосферы и высокую точность
- 220 В с проводным индикатором Светодиод использует неполярный светодиод, который может использоваться клиентами без какого-либо положительного или отрицательного уровня.Срок службы светодиода 50 000 часов
- Изолированный индикатор звонка IP66, монтажное отверстие 8 мм 5/16 дюймов
- Напряжение индикатора гнездовой головки может составлять 3V6V 12V 24V110V 220V 380V и т. д.
- Зеленый металлический индикатор 220 В может быть красным, желтым, зеленым, синим и белым в 5 цветах
- Изолированное напряжение света индикатора таблицы звона может составлять 3 В, 6 В, 12 В, 24 В, 110 В, 220 В, 380 В и т. Д.
- 8-мм металлический зеленый световой индикатор может быть красным, желтым, зеленым, синим и белым в 5 цветах
Д.Световые индикаторы очень универсальны и обычно используются в кофемашине, водонагревателе, диспенсере для воды, жарочной печи, мясорубке, автоматике, испытательном оборудовании, дезинфекционном шкафу, посудомоечной машине, барбекю, чистящей машине, пищевом оборудовании, морозильной камере, Блендер, блендер, неисправность, модифицированный автомобиль, обувной автомат, холодильное оборудование, изолированная подставка для риса, плита для приготовления пищи, водонепроницаемый воздушный корпус, индукционная плита, очиститель сажи, бочки для приготовления лапши, торговые автоматы, зарядная куча, солнечная энергия, блок питания ,Метро,Приборная панель, вино,Аудиотехника,Распределительная коробка,Звуковой эффектор,Кинотеатр,Медицинское оборудование,Автомобильная панель,плеер,Аудиотехника,Распределительная коробка,Медицинское оборудование,Усилитель мощности плеера,Образование, школьная лаборатория,Генератор, Электросварочный аппарат, кабельный лоток, инвертор, регулятор напряжения, устройство контроля доступа, аксессуары для автомобилей и мотоциклов, промышленный очиститель воздуха,
Световой индикатор FILN через сертификацию UL США, сертификацию VDE Германии, сертификацию CE Европейского Союза, сертификацию системы управления качеством ISO
и так далее, качество стабильно, стиль завершен, может быть настроен в соответствии с потребностями клиента различных стилей индикатор.
Если вам что-то понадобится, свяжитесь с нами по телефону [email protected]
.
Индикаторы для монтажа на панель — индикаторы, линзы и оборудование для монтажа на панель
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: K50LGRYPQ
Товарный номер союзника: 70167588
В наличии:
121
+1
101,21 доллара США
/ шт.
+3
$93,77
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: HW1P-1FQD-G-24V
Товарный номер союзника: 70174994
В наличии:
308
При заказе:
329
+1
23,57 доллара США
/ шт.
+10
23,10 доллара США
/ шт.
+25
22,40 доллара США
/ шт.
+50
20,05 долл. США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв.Деталь №: HW1P-1FQD-R-24V
Товарный номер союзника: 70174993
В наличии:
438
+1
24,54 доллара США
/ шт.
+10
24,05 доллара США
/ шт.
+25
23,32 доллара США
/ шт.
+50
20,88 долларов США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: K30LGRYPQ
Товарный номер союзника: 70167576
В наличии:
325
При заказе:
5
+1
71 доллар.30
/ шт.
+3
$66,05
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 557-1505-203F
Товарный номер союзника: 70082259
В наличии:
144
При заказе:
400
+1
$18,36
/ шт.
+10
$17,99
/ шт.
+25
$17,44
/ шт.
+100
15 долларов.61
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 1
51
Товарный номер союзника: 70011578
В наличии:
875
При заказе:
300
+1
3,17 доллара США
/ шт.
+25
$3.00
/ шт.
+100
2,85 доллара США
/ шт.
+250
2,53 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 2802
Товарный номер союзника: 70130305
В наличии:
1326
+1
4,17 доллара США
/ шт.
+10
4,09 доллара США
/ шт.
+25
3,95 доллара США
/ шт.
+100
$3,54
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 1091QM5-24V
Товарный номер союзника: 70129884
В наличии:
542
+1
6 долларов.
71
/ шт.
+10
$6,42
/ шт.
+25
$6,16
/ шт.
+50
$5,92
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 1091QM1-24V
Товарный номер союзника: 70130302
В наличии:
842
+1
$6,71
/ шт.
+10
$6,42
/ шт.
+25
6 долларов.16
/ шт.
+50
$5,92
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: HW1P-1FQD-A-24V
Товарный номер союзника: 70174719
В наличии:
133
+1
23,80 доллара США
/ шт.
+10
23,32 доллара США
/ шт.
+25
22,62 доллара США
/ шт.
+50
20,25 долларов США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: APD1Qh3DNUG
Товарный номер союзника: 71198809
В наличии:
116
При заказе:
50
+1
$50,71
/ шт.
+10
48,17 долларов США
/ шт.
+25
43,10 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 1091M5-24V
Товарный номер союзника: 70130258
В наличии:
941
+1
12 долларов.70
/ шт.
+10
$12,47
/ шт.
+25
$12,08
/ шт.
+100
$10,78
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: CL2-502G
Товарный номер союзников: 70872685
В наличии:
118
+1
23,78 доллара США
/ шт.
+10
23,06 доллара США
/ шт.
+25
22 доллара.57
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 125-1310-11-103
Товарный номер союзника: 70081457
В наличии:
287
При заказе:
206
+1
30,72 доллара США
/ шт.
+10
$30,10
/ шт.
+25
29,17 долларов США
/ шт.
+100
26,11 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 557-1605-203F
Товарный номер союзника: 70082261
В наличии:
111
При заказе:
265
+1
$20,30
/ шт.
+10
19,90 долларов США
/ шт.
+25
$19,28
/ шт.
+100
$17,27
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв.Деталь №: AP6M122-G
Товарный номер союзника: 70173314
В наличии:
306
+1
10,55 долларов США
/ шт.
+10
$10,33
/ шт.
+25
$10,03
/ шт.
+50
$8,97
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: WL-1030D1
Товарный номер союзника: 70117739
В наличии:
1770
При заказе:
800
+1
2 доллара.63
/ шт.
+10
2,55 доллара США
/ шт.
+25
2,50 доллара США
/ шт.
+100
2,37 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 657-3009-213F
Товарный номер союзника: 70082415
В наличии:
0
При заказе:
744
+1
23,55 доллара США
/ шт.
+10
23 доллара.09
/ шт.
+25
22,37 доллара США
/ шт.
+100
20,02 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: 1091M1-125VAC
Товарный номер союзника: 70130329
В наличии:
1053
+1
4,60 доллара США
/ шт.
+10
4,52 доллара США
/ шт.
+25
4,37 доллара США
/ шт.
+100
3 доллара.91
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
Вы можете сравнивать не более 5 предметов.
Произв. Деталь №: CL2-502R
Товарный номер союзника: 70872683
В наличии:
113
При заказе:
15
+1
25,25 долларов США
/ шт.
+10
24,50 доллара США
/ шт.
+25
23,97 доллара США
/ шт.
ДОБАВИТЬ В КОРЗИНУ
ОБНОВИТЬ КОРЗИНУ
.
