Инструкция по производству оперативных переключений в электроустановках: 13.09.2018 N 757 » »

Содержание

Переключения в электроустановках. Инструкция по производству оперативных переключений в электроустановках

Переключения в электрических схемам распределительных устройств (далее — РУ) подстанций, щитов и сборок осуществляются по распоряжению или с ведома вышестоящего оперативного персонала, в оперативном управлении или ведении которого находится данное оборудование, в соответствии с установленным у Потребителя порядком: по устному или телефонному распо-ряжению с записью в оперативном журнале.

Оперативные переключения должен выполнять работник из числа оперативного персонала, непосредственно обслуживающий электроустановки. В распоряжении о переключениях должна указываться их последовательность. Распоряжение считается выполненным только после получения об этом сообщения от работника, которому оно было отдано.

Сложные переключения, а также все переключения (кроме одиночных) на электроустановках, не оборудованных блокировочными устройствами или имеющих неисправные блокировочные устройства, должны выполняться по программам, бланкам переключении. К сложным относятся переключения, требующие строгой последовательности операций с коммутационными аппаратами, заземляющими разъединителями и устройствами релейной защиты, противоаварийной и режимной автоматики. Перечни сложных переключении, утверждаемые техническими руководителями, должны хра-ниться на диспетчерских пунктах, центральных (главных) щитах управления электрических станций и подстанций.

Перечни сложных переключении должны пересматриваться при изменении схемы, состава оборудования, устройства защиты и автоматики. Сложные переключения должны выполнять, как правило, два работника, из которых один яв-ляется контролирующим.

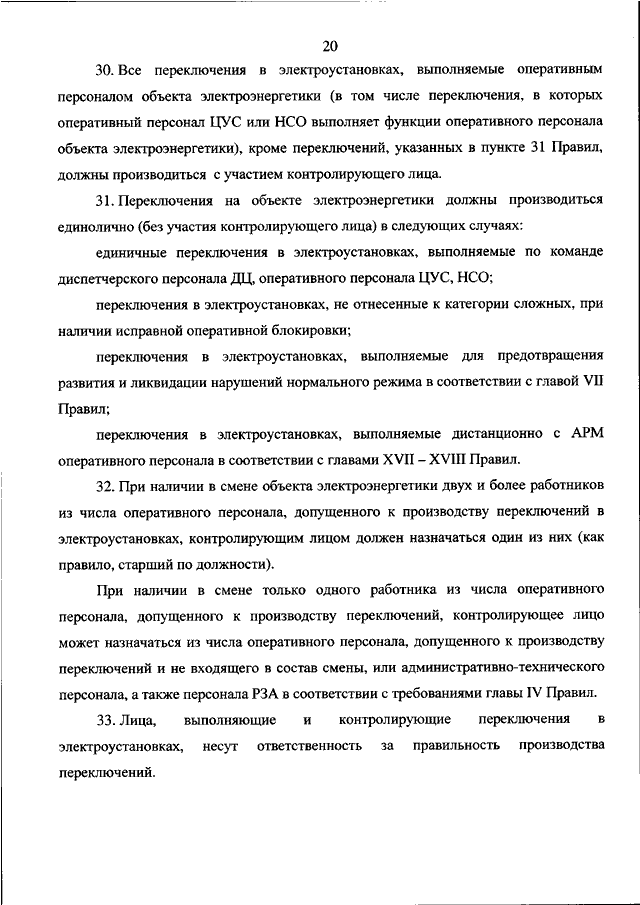

При наличии в смене одного работника из числа ОП контролирующим может быть работник из административно-технического персонала, знающий схему данной электроустановки, пра-вила производства переключении и допущенный к выполнению переключении. При сложных переключениях допускается привлекать для операции в цепях РЗА третьего работника из персонала служб РЗА. Этот работник, предварительно ознакомленный с бланком переключения и подписавший его, должен выполнять каждую операцию по распоряжению ра-ботника, выполняющего переключения.

Все остальные переключения при наличии работоспособного блокировочного устройства мо-гут быть выполнены единолично независимо от состава смены. В случаях, не терпящих отлагательства (несчастный случай, стихийное бедствие, а также при ликвидации аварий), допускается в соответствии с местными инструкциями выполнение пере-ключении без распоряжения или без ведома вышестоящего оперативного персонала с после-дующим его уведомлением и записью в оперативном журнале. Список работников, имеющих право выполнять оперативные переключения, утверждает руко-водитель Потребителя.

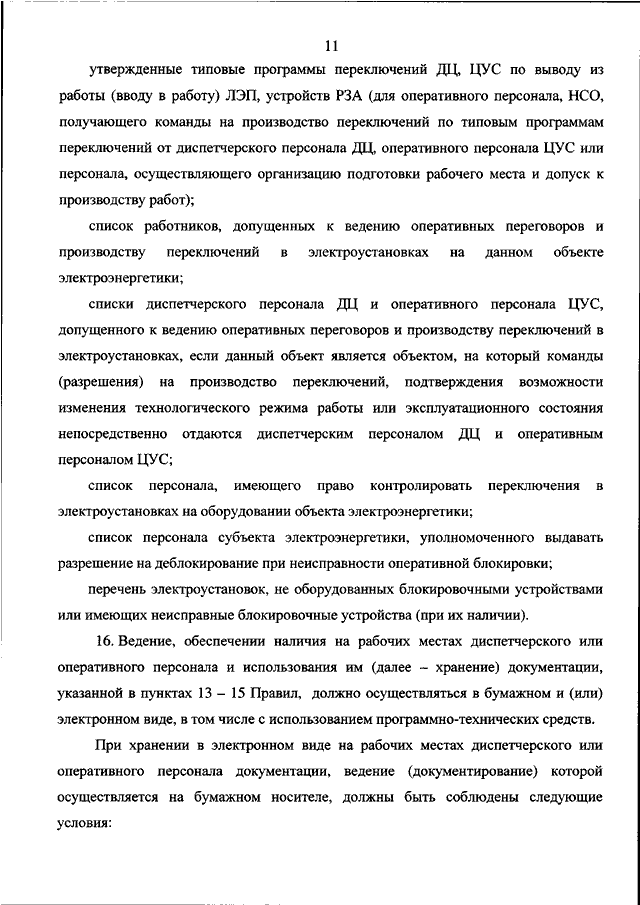

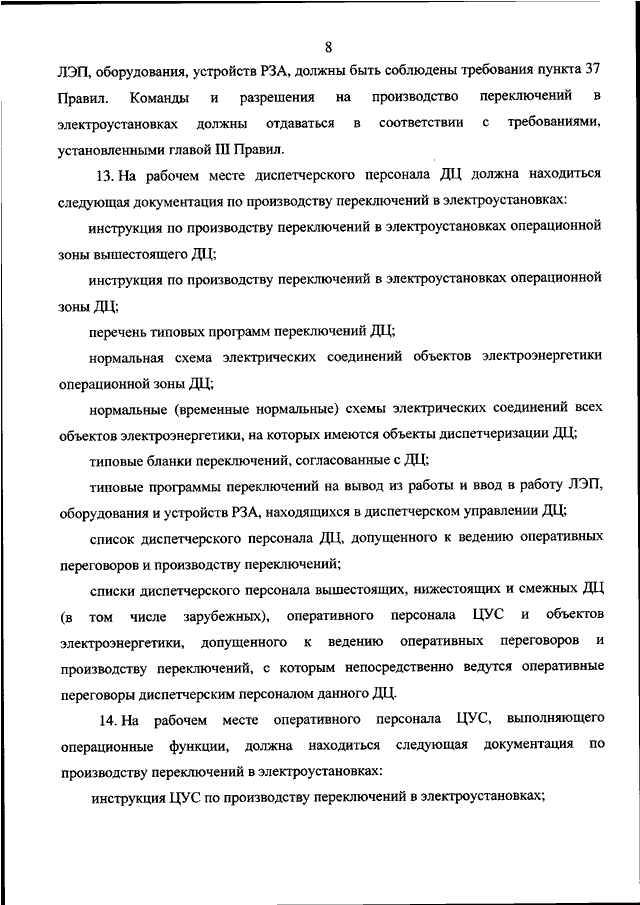

Список работников, имеющих право ведения оперативных переговоров, утверждается ответст-венным за электрохозяйство и передается энергоснабжающей организации и субабонентам. Для повторяющихся сложных переключении должны быть использованы типовые программы, бланки переключении (при составлении типовых программ и бланков переключении энергети-ческим службам рекомендуется использовать типовую инструкцию по переключениям в элек-троустановках, действующую в энергоснабжающих организациях). При ликвидации технологических нарушений или для их предотвращения разрешается произ-водить переключения без бланков переключении с последующей записью в оперативном жур-нале.

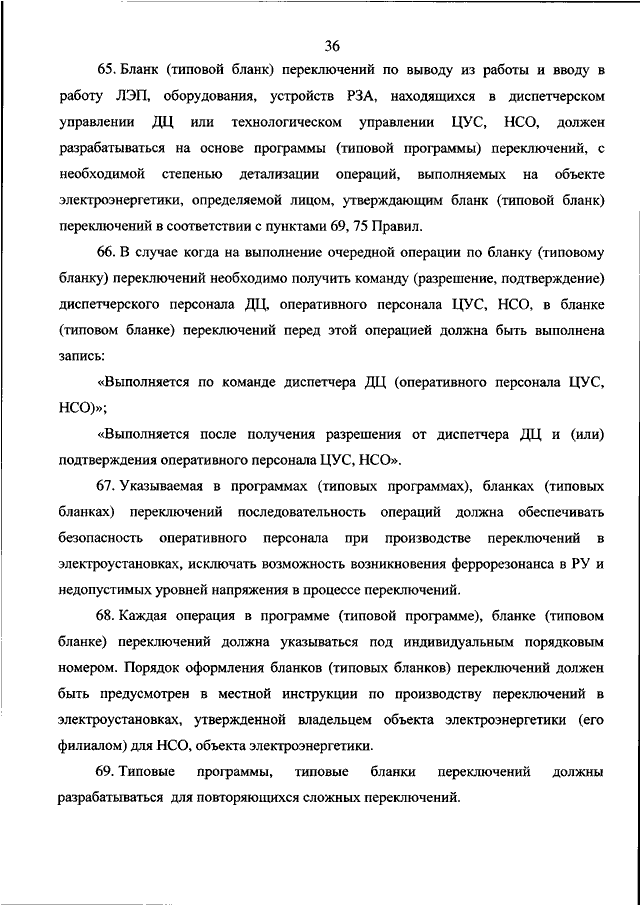

В программах и бланках переключении, которые являются оперативными документами, долж-ны быть установлены порядок и последовательность операций при проведении переключении в схемах электрических соединений электроустановок и цепях РЗА. Бланки переключении (типовые бланки) должен использовать оперативный персонал, непо-средственно выполняющий переключении. Программы переключении (типовые программы) должны применять руководители оператив-ного персонала при производстве переключении в электроустановках разных уровней управ-ления и разных энергообъектов.

Степень детализации программ должна соответствовать уровню оперативного управления. Работникам, непосредственно выполняющим переключения, разрешается применять програм-мы переключении соответствующего диспетчера, дополненные бланками переключении. Типовые программы и бланки переключении должны быть скорректированы при изменениях в главной схеме электрических соединений электроустановок, связанных с вводом нового обо-рудования, заменой или частичным демонтажем устаревшего оборудования, реконструкцией распределительных устройств, а также при включении новых или изменениях в установленных устройствах РЗА.

В электроустановках напряжением выше 1000 В переключения проводятся:

Без бланков переключении — при простых переключениях и при наличии действующих бло-кировочных устройств, исключающих неправильные операции с разъединителями и зазем-ляющими ножами в процессе всех переключении;

По бланку переключении — при отсутствии блокировочных устройств или их неисправности, а также при сложных переключениях.

При ликвидации аварий переключения проводятся без бланков с последующей записью в опе-ративном журнале. Бланки переключении должны быть пронумерованы. Использованные бланки хранятся в уста-новленном порядке.

В электроустановках напряжением до 1000 В переключения проводятся без составления блан-ков переключении, но с записью в оперативном журнале. Электрооборудование, отключенное по устной заявке технологического персонала для произ-водства каких-либо работ, включается только по требованию работника, давшего заявку на от-ключение, или заменяющего его.

При переключениях в электроустановках должен соблюдаться следующий порядок:

Работник, получивший задание на переключения, обязан повторить его, записать в оператив-ный журнал и установить по оперативной схеме или схеме-макету порядок предстоящих опе-раций; составить, если требуется, бланк переключении. Переговоры оперативного персонала. должны быть предельно краткими и ясными. Оперативный язык должен исключать возмож-ность неправильного понимания персоналом принимаемых сообщений и передаваемых распо-ряжений. Отдающий и принимающий распоряжение должны четко представлять порядок опе-раций;

Если переключения выполняют два работника, то тот, кто получил распоряжение, обязан разъяснить по оперативной схеме соединений второму работнику, участвующему в переклю-чениях, порядок и последовательность предстоящих операций;

При возникновении сомнений в правильности выполнения переключении их следует прекра-тить и проверить требуемую последовательность по оперативной схеме соединений;

После выполнения задания на переключения об этом должна быть сделана запись в оператив-ном журнале.

При планируемых изменениях схемы и режимов работы энергетического оборудования По-требителей, изменениях в устройствах РЗА диспетчерскими службами, в управлении которых находится оборудование и устройства РЗА, должны быть заранее внесены необходимые изме-нения и дополнения в типовые программы и бланки переключении на соответствующих уров-нях оперативного управления.

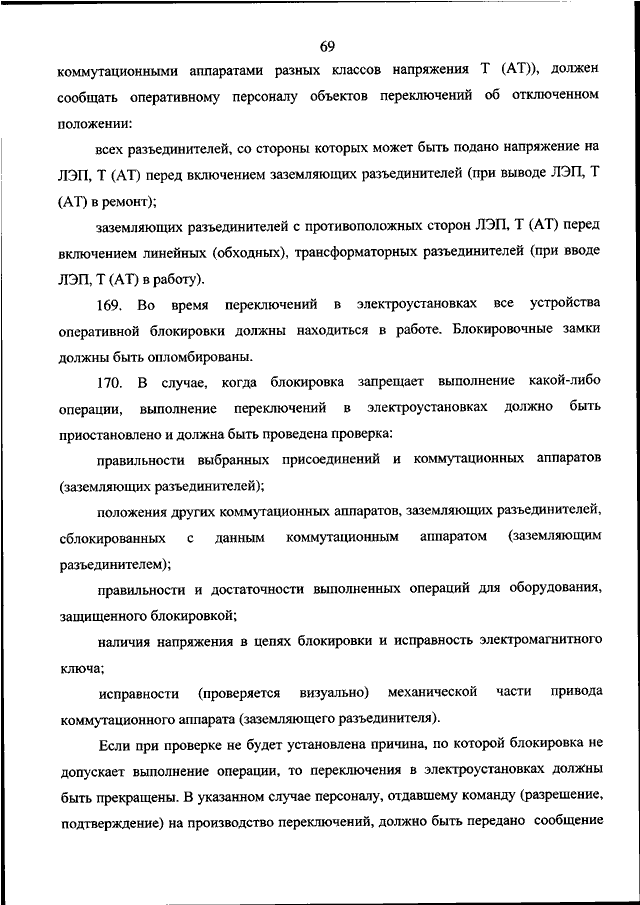

Оперативному персоналу, непосредственно выполняющему переключения, самовольно выво-дить из работы блокировки не разрешается. Деблокирование разрешается только после проверки на месте отключенного положения вы-ключателя и выяснения причины отказа блокировки по разрешению и под руководством ра-ботников, уполномоченных на это письменным распоряжением ответственного за электрохо-зяйство Потребителя.

В случае необходимости деблокирования составляется бланк переключении с внесением в него операций по деблокированию. Бланк переключении заполняет дежурный, получивший распоряжение на проведение пере-ключении. Подписывают бланк оба работника, проводивших переключения. Контролирующим при выполнении переключении является старший по должности. Ответственность за правильность переключении во всех случаях возлагается на обоих работ-ников, выполнявших операции.

Переключения в комплектных распределительных устройствах (на комплектных трансформа-торных подстанциях), в том числе выкатывание и вкатывание тележек с оборудованием, а так-же переключения в распределительных устройствах, на щитах и сборках напряжением до 1000 В разрешается выполнять одному работнику из числа оперативного персонала, обслуживаю-щего эти электроустановки.

Переключения в электрооборудовании и в устройствах РЗА, находящиеся в оперативном управлении вышестоящего оперативного персонала, должны производиться по распоряжению, а находящиеся в его ведении — с его разрешения.

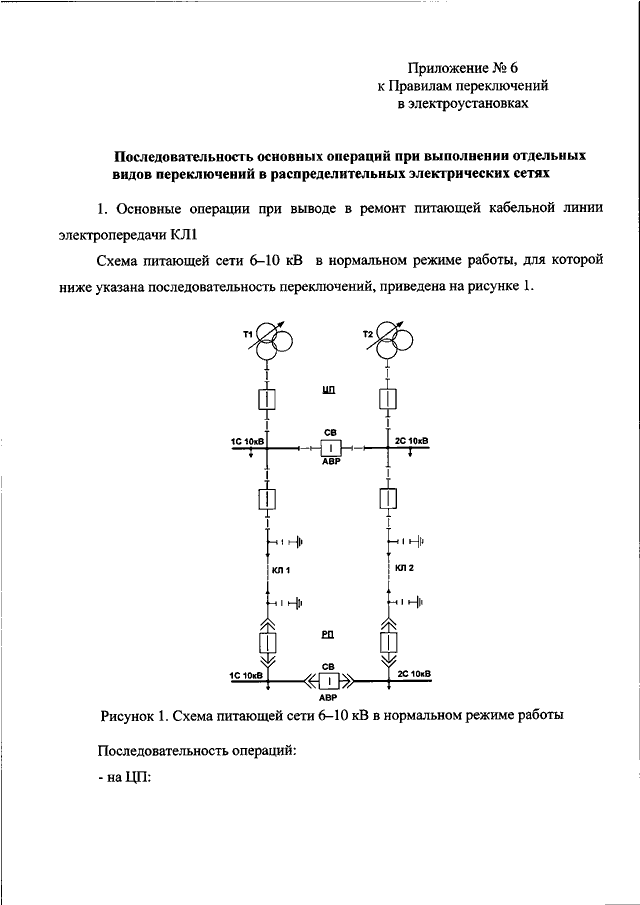

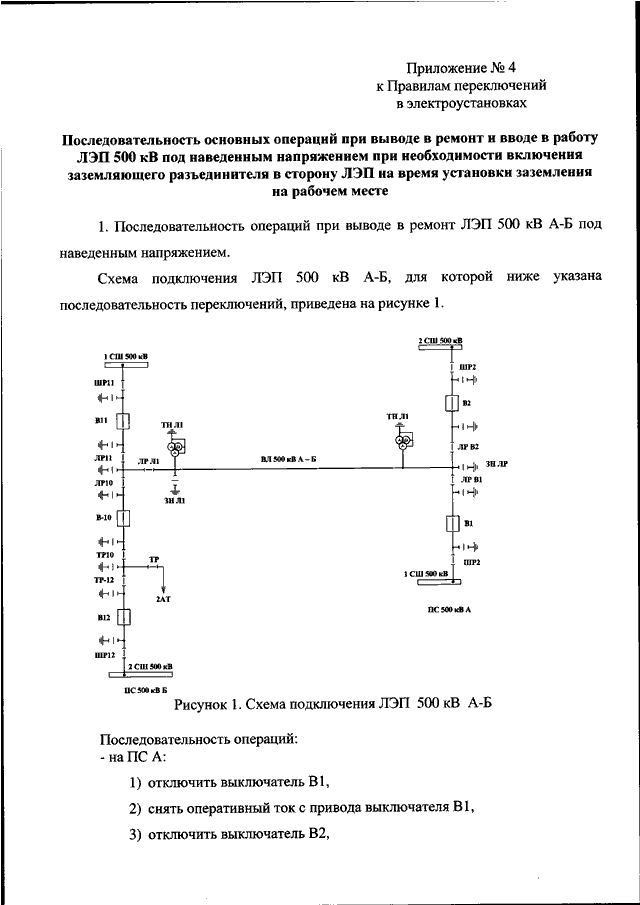

В распоряжении о переключениях должна быть указана последовательность операций в схеме электроустановки и цепях РЗА с необходимой степенью детализации, определяемой выше-стоящим оперативным персоналом. Исполнителю переключении должно быть одновременно выдано не более одного задания на проведение оперативных переключении.

3. Какая периодичность очередной проверки знаний установлена для работников
, непо-средственно организующих работы по обслуживанию действующих электроустановок?

Страница 2 из 10

5. Организация и порядок переключений.

5.1.
Переключения на электрооборудовании и устройствах РЗА (ПА), которым управляет оперативный персонал, выполняются только по его распоряжению, а на находящемся в ведении оперативного персонала — по его разрешению.
5.2.
В распределительных сетях, при отсутствии диспетчеризации, переключения могут выполняться по распоряжению руководителя или специалиста, который в этом случае исполняет функции диспетчера.
Перечень электроустановок с таким порядком переключений определяется распоряжением по предприятию электрических сетей.
5.3.
Допускается многоподчинённость оперативного персонала электроустановок диспетчерам разного уровня в соответствии с распределением оборудования электростанций и электрических сетей по способу диспетчерского управления.
5.4.
Переключения без распоряжения и разрешения оперативного персонала высшего уровня, но с последующим его уведомлением, разрешается выполнять в случаях, не терпящих промедления (несчастный случай, стихийное бедствие, пожар, авария), с соблюдением требований раздела 9.
5.5
. Выполнение переключений в электроустановках разрешается лицам из оперативного, оперативно-ремонтного и лицам из состава руководителей и специалистов, которые имеют право ведения оперативных переговоров и переключений. Списки таких лиц ежегодно утверждаются главным инженером предприятия.
5.6.
Оперативный персонал, по разрешению которого проводятся переключения, несет ответственность за возможность и своевременность их выполнения при существующей схеме и режиме работы электросети, допустимость режимов после переключений.
5.7.
Оперативный персонал, по распоряжению которого выполняются переключения, несет ответственность за допустимость и своевременность переключений при существующей схеме и режиме работы оборудования, а также правильную последовательность и необходимое количество операций коммутационными аппаратами и устройствами РЗА и ПА.
5.8.
Лица, непосредственно выполняющие операции и контролирующие переключения, несут ответственность за допустимость операций в данной схеме и режиме работы оборудования, правильность выбора типового бланка и последовательность операций с коммутационными аппаратами и устройствами РЗА (ПА), своевременность и точность выполнения распоряжений диспетчера.
5.9.
Сложные переключения выполняются по бланкам переключений двумя лицами, одно из которых — контролирующее. Вопрос о принадлежности переключений к числу сложных решает руководство предприятия.
Простые переключения могут выполняться без бланка переключений и одним лицом, независимо от состава смены, в соответствии с требованиями данного пункта.
На каждом предприятии должен быть разработан и утвержден главным инженером перечень переключений, которые выполняются по бланкам переключений, с указанием количества лиц, принимающих участие в тех или иных переключениях, и распределением обязанностей между ними.
На подстанциях и в распределительных устройствах, где вышла из строя или отсутствует оперативная блокировка хотя бы одного присоединения, или блокировка выполнена не в полном объеме все переключения выполняются только по бланкам (СЗН СШ или Сек.Ш. не сблокированы с ШР отходящих присоединений, трансформаторов, ШСМВ, СМВ).
5.10.
При участии в переключениях двух лиц, контролирующим должен быть старший по должности. В отдельных случаях непосредственное выполнение операций может возлагаться соответствующим распорядительным документом на старшего в смене. Ответственность за правильность переключений во всех случаях несут оба лица.
5.11.
При переключениях в электроустановках с использованием простых или типовых бланков, для выполнения отдельных операций на закрепленном оборудовании может быть привлечен персонал службы релейной защиты, связи. В соответствующих пунктах бланков необходимо отметить: «Выполняет персонал СРЗА».
Привлеченный к переключениям работник должен быть ознакомлен с целью и последовательностью операций. В бланк переключений записывается его фамилия. Распоряжения дежурного, который выполняет переключения в первичной схеме, а также уведомление о их выполнении могут передаваться средствами связи.
Привлеченные к переключениям лица несут ответственность за правильность и точность выполнения распоряжений дежурного. Уклонение от переключений этих лиц не допускается.

6. Программы и бланки переключений.

6.1.
Диспетчеры ОДС,ОДГ осуществляют руководство оперативными переключениями на энергообъектах по программам переключений.
Дежурный персонал, который непосредственно выполняет переключения, использует исключительно бланки переключений. Их замена каким-нибудь другим оперативным документом запрещается.
В программах и бланках переключений установлен порядок и последовательность операций в схемах электрических соединений электроустановок, цепях релейной защиты, автоматики и связи.
6.2.
Программы оперативных переключений разрабатываются диспетчерами ОДС, ОДГ в управлении которых находится задействованное оборудование. Программы оперативных переключений составляются на бланках строгой отчетности и находятся на учете диспетчеров.
Программы оперативных переключений на ввод нового оборудования, изменение схемы сети разрабатываются ОДС, ОДГ совместно с персоналом СРЗА, ЛИП за подписью начальников данных служб или лиц их замещающих.
6.3.
Суть программы оперативных переключений состоит в определении мероприятий по подготовке схемы, режима, устройств РЗ и ПА для вывода в ремонт или для ввода в работу того или иного оборудования, а также обеспечения необходимой последовательности выполнения операций на различных энергообъектах.
Программы оперативных переключений составляются в общем виде, без излишней детализации. Группа операций, которые выполняются на одном объекте и направленные на достижение одной цели, может быть отображена в программе одним распоряжением. Например:
«Отключить выключатель и разобрать его схему»; «Освободить систему шин» и т.д.
Операции с устройствами РЗ и ПА содержатся в пунктах программ, которые определяют их суть, без приведения номеров панелей и переключающих устройств. Например: «Вывести действие автоматики деления на отключение выключателя Змиев ТЭС».
6.4.
Копии программ оперативных переключений следует направлять на нижние уровни оперативного управления для дополнения их вопросами, которые не должны решаться на высшем уровне. Например: «Во время вывода в ремонт ВЛ-110кВ Земин – Щерканово» на ПС «Щерканово»-110кВ выполнить ремонтную схему в ОРУ-35кВ»
6.5.
Составление программ оперативных переключений обязательно для ВЛ и оборудования, где они требуют сложной подготовки режима, схемы а также устройств РЗ и ПА на разных энергообъектах. Программы утверждаются главным инженером предприятия.
6.6.
Лица, рассматривающие оперативные заявки, определяют возможность применения в каждом случае имеющейся в наличии программы и, при необходимости, в заявке обуславливают изменения или дополнения к программе, определяют необходимость разработки специальной разовой программы.
6.7.
При выполнении оперативных переключений на энергообъектах применяются как обычные, так и типовые бланки, разработанные с учетом мероприятий, приведенных в программах оперативных переключений.
В бланках переключений все операции в первичной схеме и цепях вторичной коммутации следует детализировать с применением диспетчерских наименований коммутационной аппаратуры, номеров панелей и названий переключающих устройств.
Операции, которые выполняются по распоряжению диспетчера, должны иметь отметку «По распоряжению диспетчера». Кроме этого в бланки переключений обязательно вносятся наиболее важные проверочные действия:

проверка на месте положения выключателей перед операциями с разъединителями;
проверка отсутствия напряжения перед заземлением оборудования;
проверка отсутствия «Земли» на постоянном токе или в сети 6/35кВ;
проверка отсутствия блинкера «неисправность цепей напряжения» на дистанционных защитах;
проверка отсутствия блинкеров и введенное положение защит на трансформаторах;
проверка отсутствия заземлений и закороток на оборудовании.

Каждая операция или действие, занесенные в бланк переключений, для удобства учета должны иметь порядковый номер. Запрещается вносить в бланк переключений пункты, имеющие порядковый номер 1-а, 13-б и.т.д. Операции с коммутационными аппаратами в бланке переключений должны оформляться записью следующего содержания:
_при выполнении оперативных переключений в одной электроустановке «№ Пункта. РУ-110кВ. ЛР-110 прис. Соль. Откл. ЛР-110кВ прис. Соль без нагр. по распоряжению Д/Д».
_при выполнении оперативных переключений в нескольких электроустановках «№ Пункта. ТП-23. РУ-6кВ. ВН-6кВ прис..ТП-280.Откл. ВН-6кВ прис.ТП-280 под нагр.
6.8.
Типовые бланки следует разрабатывать в первую очередь на сложные переключения с целью исключения ошибок и экономии времени дежурного персонала при их составлении.
Типовые бланки переключений должны подписываться: в сети 35-110кВ — начальниками подстанций и руководством СРЗА. В РЭСах зам. начальника по ОР. Эти лица несут ответственность за правильность их составления. Типовые бланки переключений утверждаются главным или зам. главного инженера предприятия по компетенции.
Типовые бланки необходимо тиражировать и выдавать оперативному персоналу в нескольких экземплярах для разового использования.
6.9.
Типовые бланки следует разрабатывать как для нормальной, так и для ремонтных схем электроустановки. В обычных и типовых бланках переключений указывается конкретно, для какой схемы составлен бланк в строке «Бланк составлен для схемы: »
При переключениях дежурному запрещается вносить изменения и дополнения в бланк переключений.
Если в схеме первичных соединений или цепях релейной защиты и автоматики электроустановки появились изменения, которые исключают возможность выполнения операций по отдельным пунктам, то их заранее следует аннулировать или заменить. Изменения вносятся лицами, которые подписали бланк.
6.10.
Обычный бланк переключений составляется дежурным, который получил распоряжение про переключения, после его записи в оперативном журнале.
Бланк переключений разрешается составлять заранее, на протяжении смены, дежурному, который будет принимать участие в переключениях, или дежурному предыдущей смены, с проверкой и подписями лиц, которые будут выполнять, и контролировать переключения.
6.11.
Бланки переключений, как обычные, так и типовые, являются отчетными документами. Их нужно выдавать оперативному персоналу пронумерованными. Необходима двойная нумерация типовых бланков: номер бланка и далее через черту — порядковый номер экземпляра, который проставляется вручную после размножения. Использованные бланки, в том числе испорченные, должны сохраняться не менее 10 дней. Контроль за правильностью заполнения и оформления бланков переключений возлагается на лиц оговоренных указанием по предприятию по соответствующей службе.
6.12.
Программы и типовые бланки переключений необходимо пересматривать (корректировать) при изменениях в схеме электрических соединений электроустановок, связанных с введением нового, или частичным демонтажем устаревшего оборудования, реконструкцией распределительных устройств, а также при вводе новых или изменениях в установленных устройствах релейной защиты и автоматики.

7. Последовательность действий оперативного персонала.

7.1.
Время начала плановых переключений обусловлено заявками, но в каждом конкретном случае оно определяется диспетчером, в оперативном подчинении которого находится оборудование. Плановые переключения должны проводится при температуре воздуха не ниже 10оС и при освещенности на рабочих местах, которая позволяет четко видеть надписи на оборудовании, положение указателей, состояние контактов и опорной изоляции коммутационных аппаратов.
Проводить плановые переключения в конце смены не разрешается.
7.2.
Диспетчер, в оперативном управлении которого находится оборудование, перед началом переключений обязан проверить режим его работы и схему электросети, убедиться в возможности выполнения переключений, после чего запросить разрешение диспетчера, в ведении которого это оборудование находится.
Разрешение на переключения дается в общем виде без перечисления отдельных операций, после проверки возможности их выполнения по существующей схеме, режиму работы оборудования, и проведения необходимых режимных мероприятий. Время выдачи разрешения на переключения фиксируется в оперативном журнале.
Получив разрешение на переключения, диспетчер, в оперативном управлении которого находится оборудование, обязан предупредить диспетчера смежного предприятия, схема которого ухудшается. Проинструктировать подчиненный персонал о порядке переключений и способы ликвидации возможных аварийных ситуаций, установить необходимую последовательность операций или подготовить соответствующую программу переключений и отдать распоряжение на них подчиненному оперативному персоналу с записью в оперативном журнале.
7.3.
Распоряжение про переключения диспетчер отдает непосредственно подчиненному оперативному персоналу. Допускается передача распоряжения про переключения диспетчеру или дежурному электроустановки, прямая связь с которым нарушена, через дежурного диспетчера или дежурного другой электроустановки, который обязан записать распоряжение в свой оперативный журнал или на пленку звукозаписи и передать распоряжение по назначению.
7.4.
В случае срочной необходимости и отсутствии на щите управления начальника смены электростанции, диспетчер имеет право отдать распоряжение на выполнение отдельной операции на оборудовании, а также устройствах РЗА (ПА), находящихся в его оперативном управлении, непосредственно начальнику смены электроцеха, который обязан выполнить распоряжение и уведомить об этом диспетчера отдавшего распоряжение и начальника смены электростанции.
7.5.
Распоряжение нужно отдавать на одно задание. С целью экономии времени и рационального использования транспорта, персоналу ОВБ, который обслуживает подстанции и распределительные сети, разрешается отдавать одновременно несколько заданий на переключения (с указанием очередности их выполнения). Количество заданий для одной бригады определяется лицом, отдающим распоряжение.
К исполнению очередного задания персонал ОВБ должен приступать после сообщения диспетчеру о выполнении предыдущего задания. Если повреждение устраняется в сети 0,4 кВ, а связь с диспетчером нарушена, исполнение очередных заданий допускается без предварительного сообщения диспетчеру.
7.6.
Дежурный, получивший распоряжение про переключения, обязан:

повторить распоряжение и получить от диспетчера подтверждение о том, что его поняли правильно;
записать задание в оперативный журнал, если распоряжение получено на рабочем месте;
по схеме проверить последовательность выполнения операций и, при необходимости, составить бланк переключений или подготовить к использованию типовой бланк переключений.

Допускается последовательное выполнение переключений по нескольким типовым бланкам.
Суть полученного распоряжения, цель и последовательность предстоящих операций следует разъяснить другому лицу, если оно будет задействовано в переключениях.
После проверки бланк должен быть подписан двумя лицами — тем, которое выполняет переключения и которое их контролирует.
7.7.
Перед выполнением сложных нетиповых переключений по заданию диспетчера, он сам должен проверить составленный бланк.
7.8.
Порядок выполнения переключений по бланкам:

на месте переключений персонал обязан проверить по надписям наименование присоединения и название аппарата, на котором нужно выполнить операции. Делать переключения по памяти категорически запрещается;
убедившись в правильности выбранного присоединения и аппарата, контролирующее лицо зачитывает из бланка переключений содержание операции;
лицо, выполняющее переключения, должно повторить содержание операции и, получив разрешение контролирующего лица, выполнить ее.

Если переключения делает один дежурный, ему необходимо прочитать в бланке содержание операции, после чего выполнить ее.
Чтобы исключить возможность пропуска, какой — либо операции, после их выполнения в бланке следует делать соответствующие отметки. Использованный бланк перечеркивается.
Изменять установленную в бланке последовательность переключений запрещается.
Если возникли сомнения в правильности выполняемых операций, переключения необходимо прекратить. Последовательность операций проверить по схеме и, в случае необходимости, получить соответствующее разъяснение диспетчера или лица, который отдал распоряжение.
При переключениях разговоры, не имеющие прямого отношения к полученному заданию, запрещаются. Перерывы в переключениях допускаются в исключительных случаях. Перерыв в переключениях должен оформлен следующим во всех оперативных документах, а именно: в бланке переключений невыполненные пункты подлежат перечеркиванию, в оперативном журнале производится запись: «Время. По б/п выполнены операции с пункта №1 по пункт №_ включительно. Причина прекращения операций». Завершение операций оформляется новым бланком переключений на невыполненные операции предыдущего бланка.
Пребывание лиц в зоне переключений, не имеющих к ним отношения, запрещается.
7.9.
После окончания переключений в оперативном журнале делается запись про все операции с коммутационными аппаратами, изменения в схемах РЗА (ПА), включения (отключения) заземляющих ножей, наложения (снятия) переносных заземлений с отметкой их номеров и мест нахождения.
Порядок учета заземлений приведен в приложении А.
При выполнении операций по бланкам переключений в оперативном журнале следует указать его номер. Запись о выполненных операциях выполняется без лишней детализации.
В оперативную схему (мнемосхему) вносятся изменения, произошедшие после переключений. Порядок их ведения приведен в приложении Б.
Об окончании операций необходимо сообщить лицу, отдавшему распоряжение о переключениях.
7.10.
Распоряжение диспетчера считается выполненным, если он получит сообщение от лица, получившего распоряжение.
Если переключения выполнялись не по программе, диспетчер, отдавший распоряжение об их выполнении, должен записать в оперативный журнал про все выполненные согласования и выданные распоряжения с отметкой времени их выполнения.
Запись о переключениях по программе выполняется в оперативном журнале сокращенно. В оперативную схему-макет должны быть внесены соответствующие изменения. О времени окончания переключений необходимо сообщить диспетчеру, давшему на них разрешение.
Диспетчер должен отметить в оперативном журнале время выполнения переключений и внести соответствующие изменения в мнемосхему.
7.11.
Оперативные переговоры диспетчеров всех уровней должны фиксироваться магнитофоном или другим устройством. Оперативный персонал не имеет права влиять на их работу.

Оперативные переключения требуют концентрации внимания и неукоснительного соблюдения правил. Разработайте инструкцию по переключениям в электроустановках с учетом наших рекомендаций и скачайте готовый образец.

Читайте в статье:

Что должна содержать инструкция по переключениям в электроустановках

Переключения может проводить работник из числа местного оперативного персонала, непосредственно обслуживающий данную электроустановку (ЭУ). Такие операции требуют соблюдения строгой последовательности действий и выполняются по бланкам переключений. Составлять ИПЭУ для этих работников следует, используя типовую инструкцию по переключениям СО 153-34.20.505-2003, утвержденную приказом Минэнерго России от 30.06.2003 № 266, но с учетом местных условий обслуживания.

Все электроустановки имеют свои особенности , свой набор коммутационных аппаратов, открытых и закрытых распределительных устройств и т. п. Местные условия отличаются не только оборудованием, но и персоналом, климатом, географическим положением, конструктивными особенностями зданий и сооружений.

Сложные переключения, а также переключения в электроустановках, не оборудованных блокировочными устройствами, проводятся по программам и бланкам.

Сложным переключением называют строгую последовательность операций с коммутационными аппаратами, заземляющими разъединителями и устройствами релейной защиты и автоматики. Утвержденный перечень оперативных переключений необходимо хранить в диспетчерской.

Обучение по электробезопасности: кому и как проводить

Учебным центрам запретили проводить проверку знаний по электробезопасности, чтобы избежать коррупции. В каком порядке работодатели обязаны теперь направлять сотрудников на обучение и проверку знаний?

Нельзя заменять бланк или программу какими-либо другими документами, это главная документация при оперативном переключении (ОП). Инструкция должна регламентировать правила и порядок применения, оформления, хранения и отчетности при применении инвентарных бланков переключений.

Каждая операция имеет свой порядковый номер, ее исполнение является основанием для начала следующей по порядку операции. В инструкции по переключениям в ЭУ нужно указать, что отработанные бланки (БОП) должны храниться 10 дней у диспетчера, а затем – сдаваться в архив.

Также прописывают порядок производства ОП в схемах релейной защиты и автоматики, при , а также при вводе в работу нового оборудования и его тестировании. При вводе в эксплуатацию нового оборудования алгоритм действий работника при нештатных ситуациях необходимо продублировать во временной инструкции по охране труда.

Следует указывать, что допуск к переключениям должен быть разрешен приказом руководителя организации, за исключением экстренных случаев, когда переключения проводятся без распоряжения вышестоящего персонала, но с последующим уведомлением телефонограммой и с записью в журнале.

Допуск представляют персоналу, прошедшему обязательное психиатрическое освидетельствование . При обследовании комиссия по психиатрическому освидетельствованию исключает наличие у работника эпилепсии и других обморочных состояний, алкоголизма, наркомании и токсикомании. Только после этого работника . Оба осмотра проводят до заключения трудового договора.

Ответственный за электрохозяйство утверждает перечень работников, имеющих допуск к проведению оперативных переключений, а также перечень лиц, имеющих право ведения оперативных переговоров. Эти документы должны быть на каждом рабочем месте и в диспетчерском пункте.

Одной из частых операций при ОП является . В инструкции нужно указать, что нумерация мест хранения заземлений совпадает с нумерацией средств защиты. При приеме и сдаче смены учет заземлений ведется в оперативном журнале. Допускается применение штампа. Бланк ОП оформляет сотрудник, получивший распоряжение от диспетчера. Он должен вести переговоры с диспетчером, а также отчитываться об окончании работ.

Производственная инструкция по переключениям в электроустановках должна напоминать работнику, что соблюдение строгой последовательности операций исключает ошибки в работе. Игнорирование инструкции может привести к поражению электрическим током или к аварийной ситуации. Важно, чтобы работник четко понимал, что первыми включаются разъединители на коммутационных аппаратах, что иная последовательность действий может привести к наиболее тяжелым последствиям.

Инструкцию оформляют для координации действий участников переключений и диспетчерского пункта. С ней работников знакомят во время первичного инструктажа по охране труда, а повторяют действия за наставником.

Последовательность действий в производственной инструкции по переключениям в электроустановках

Несчастные случаи при проведении ОП , по вине сотрудника, нарушившего алгоритм действий, указанных в БОП, а также в инструкции, при неправильной усвоенном распоряжении оперативного диспетчера. Нельзя ускорять процесс за счет отказа от проведения одного из компонентов программы переключения, нельзя выполнять какое-либо действие, если оно нелогично, недопонято, плохо услышано и т.п.

В ИПЭУ укажите алгоритм действий обоих участников оперативного переключения:

Сверьте на месте правильность наименования аппаратуры в распоряжении с наименованием коммутационного аппарата.
Без идентификации совпадения наименования в бланке и на месте проводить ОП запрещено.
Контролером работ является работник с более высокой квалификацией. Другой работник назначается непосредственным исполнителем. Если работу выполняют два работника с одинаковым уровнем квалификации, диспетчер дает распоряжение, кто из них будет исполнителем, а кто – контролирующим. Исполнитель поочередно зачитывает наименование каждой операции в БОП. Контролер должен подтвердить правильность повторения операции исполнителем.
Выполнив операцию, нужно сделать отметку в БОП. Нельзя нарушать очередность ОП в бланке, надеяться на свою память и не записывать проведенные действия.
Если исполнитель и контролер сомневаются в правильности записи в БОП, работу нужно прекратить и связаться с курирующим работы диспетчером. До тех пор, пока разъяснение диспетчера не будет получено и понято обоими работниками, участвующими в ОП, работы проводить запрещено. Действия, смысл которых не ясен исполнителю или контролеру, подлежат перепроверке у диспетчера. Невнятные фразы, непонятные словосочетания, полученные от диспетчера, являются основанием для прекращения работы.
После окончания ОП в бланке записывают время, диспетчер продублирует эту запись в оперативном журнале. Исполнитель вместе с контролером должны сообщить, какие изменения были внесены ими в оперативную схему ЭУ на их участке. Переговоры с диспетчером проводит тот работник, который получил распоряжение на оперативное переключение.

Страница 1 из 11

ГКД 34

ОПЕРАТИВНЫЕ ПЕРЕКЛЮЧЕНИЯ

В ЭЛЕКТРОУСТАНОВКАХ

ПРАВИЛА ВЫПОЛНЕНИЯ

1. Отрасль использования

Правила устанавливают порядок и последовательность выполнения переключений в электроустановках напряжением до и выше 1000 В предприятий Министерства энергетики и электрификации Украины и в электроустановках, оперативно подчиненных этим предприятиям.

2. Определения

В Правилах применяются такие термины и определения:

2.1. Оперативные переключения — действия коммутационными аппаратами, имеющие целью изменение схемы электроустановки или состояния оборудования.
2.2. Оперативное управление — управление состоянием оборудования, при котором переключения в электроустановках могут выполняться только по распоряжению оперативного персонала определенного уровня и в заданной им последовательности.
2.3. Оперативное ведение — управление состоянием оборудования, при котором переключения в электроустановках выполняются по разрешению оперативного персонала определенного уровня.
2.4. Распоряжение о переключении — устное задание на выполнение переключений в электроустановках, которое содержит цель операций и последовательность их выполнения.
2.5. Разрешение на переключения — согласие персонала, в ведении которого находится оборудование, на выполнение переключений персоналом, который осуществляет оперативное управление этим оборудованием.
2.6. Бланк переключений — основной оперативный документ, которым пользуется оперативный персонал непосредственно на месте выполнения переключений, и где поочередно указаны все операции с силовым оборудованием, в цепях РЗА, устройствах ПА и основные проверочные действия.
2.7. Типовой бланк переключений — бланк, составленный заранее на сложные переключения на конкретном оборудовании и для конкретной схемы соединений, которые часто повторяются и содержат много операций и проверочных действий.
2.8. Программа переключений — оперативный документ с планом упорядоченной последовательности работ, направленных на решение конкретной задачи по переключениям в электроустановках разных уровней управления и разных энергообъектов или во время испытаний и ввода нового оборудования.
2.9. Лицо, контролирующее переключения — одно из лиц, непосредственно выполняющих переключения, которое осуществляет пооперационный контроль и следит за ходом переключений в целом согласно бланку переключений.
2.10. Сложные переключения — переключения, которые требуют определенной последовательности и координации действий оперативного персонала при операциях с коммутационными аппаратами, заземляющими разъединителями и устройствами релейной защиты, противоаварийной и режимной автоматики.
2.11. Простые переключения — переключения, включающие не более 4-х операций с коммутационными аппаратами в главной схеме электрических соединений или цепях релейной защиты, противоаварийной и режимной автоматики и не влияют на надежность работы энергосистемы.
2.12. Межсистемная связь (энергосистем) — одна или несколько линий электропередачи, которые непосредственно соединяют разные энергосистемы.
2.13. Системообразующая электрическая сеть — электрическая сеть высших классов напряжения, обеспечивающая надежность энергосистем как единого объекта.
2.14. Распределительная сеть — электрическая сеть, распределяющая электрическую энергию между пунктами потребления.
2.15. Фазировка — определение соответствия фаз на одноименных зажимах коммутационного аппарата, включением которого может быть осуществлена параллельная работа сетей.
2.16. Оперативная схема — электрическая схема с нанесенными оперативными названиями оборудования и коммутационных аппаратов с фактическим отображением их состояния.
2.17. Нормальная схема — электрическая схема с обозначением типов оборудования и утвержденным нормальным состоянием коммутационных аппаратов.
2.18. Мнемоническая схема — совокупность элементов и средств отображения информации, которые наглядно представляют электрическую схему электростанции (подстанции, электрической сети) и состояние коммутационных аппаратов.
2.19. Ремонтная схема — документ описательного характера, который определяет условия отклонения от нормальной схемы электроустановки или сети, мероприятия по режиму, РЗА и ПА, которые необходимо при этом выполнить. Также он содержит указания для оперативного персонала при возникновении характерных аварий и способов их ликвидации.
2.20. Оборудование считается находящимся в работе, если его коммутационные аппараты включены и образована замкнутая электрическая цепь между источником питания и приемником электроэнергии.
Вентильные разрядники, конденсаторы связи, трансформаторы напряжения и другое оборудование под напряжением, глухо (без разъединителей) подключенное к источнику питания, считается находящимся в работе.
2.21. Оборудование считается выведенным в ремонт, если оно отключено коммутационными аппаратами или расшиновано и подготовлено к выполнению ремонтных работ в соответствии с требованиями ПТБ.
2.22. Оборудование считается выведенным в резерв, если оно отключено коммутационными аппаратами, и возможно немедленное включение его в работу с помощью этих аппаратов.
2.23. Оборудование считается находящимся в автоматическом резерве, если оно отключено только выключателями или отделителями с автоматическим приводом на включение, и его можно ввести в работу автоматическими устройствами.
2.24. Оборудование считается находящимся под напряжением, если оно подключено коммутационными аппаратами к источнику напряжения, но не находится в работе (силовой трансформатор на холостом ходу, линия электропередачи, включенная со стороны питающей ее подстанции и т.д.).
Отключенный от сети невозбужденный генератор или синхронный компенсатор, вращающийся с отключенным автоматом гашения поля (АГП), следует считать находящимся под напряжением.
2.25. Устройство РЗА или ПА считается введенным в работу, если его выходные цепи подключены накладками (блоками, ключами) к электромагнитам управления коммутационных аппаратов.
2.26. Устройство РЗА или ПА считается выведенным из работы, если его выходные цепи отключены накладками (блоками, ключами) от электромагнитов управления коммутационных аппаратов.
2.27. Устройство РЗА или ПА считается выведенным для технического обслуживания (эксплуатационной проверки), если его нельзя ввести в работу из-за неисправности самого устройства или его цепей, а также из-за выполнения на них профилактических работ.

3. Обозначения и сокращения

В правилах используются такие обозначения и сокращения:

РЗА — релейная защита и автоматика;
ПА — противоаварийная автоматика;
БЩУ — блочный щит управления;
МСРЗА — местная служба релейной защиты и автоматики;
НСС — начальник смены станции;
РЭС — район электрических сетей;
ПЭС — предприятие электрических сетей;
РУ — распределительное устройство;
УРОВ — устройство резервирования отказа выключателя;
ТН — трансформатор напряжения;
ПЭВМ — персональная электронно-вычислительная машина;
КРУ — комплектное распределительное устройство;
ВН — высшее напряжение;
СН — среднее напряжение;
НН — низшее напряжение;
АПВ — автоматическое повторное включение;
АГП — автомат гашения поля;
АРВ — автоматический регулятор возбуждения;
ВЛ — воздушная линия;
КЛ — кабельная линия;
АВР — автоматическое включение резерва;
ШСВ — шиносоединительный выключатель;
СВ — секционный выключатель;
ДГР — дугогасящий реактор;
ШОВ — шиносоединительный и обходной выключатель;
ОВ — обходной выключатель;
АРКТ — автоматический регулятор коэффициента трансформации;
НДЦ — национальный диспетчерский центр;
РДЦ — региональный диспетчерский центр;
ОДС — объединенная диспетчерская служба.

4. Общая часть

4.1. Правила выполнения оперативных переключений в электроустановках разработаны с учетом требований ПТЭ, ПТБ, действующих нормативных документов по оперативно-режимному управлению, а также опыта эксплуатации оборудования с целью установления по-
рядка и последовательности выполнения переключений в электроустановках до и выше 1000 В.
4.2. Правила являются технологическим документом, предназначенным для всех уровней оперативного управления с использованием соответствующих схем и программ оперативных переключений.
4.3. Неукоснительное соблюдение Правил обязательно при выполнении переключений и должно обеспечить надежную и согласованную работу всех уровней оперативного управления.
4.4. Знание Правил обязательно для оперативного персонала всех уровней, а также административно — технического персонала, который имеет право на оперативные переговоры и переключения.
4.5. Местные инструкции, учитывающие особенности электрических соединений, конструкции оборудования и порядок оперативного обслуживания распределительных устройств, являются дополнением к Правилам и не должны им противоречить.
О необходимости составления местных инструкций принимает решение руководство энергопредприятия.

Эксплуатация электрических подстанций и распределительных устройств Красник В. В.

12.3. Бланки переключений

Бланк переключений

(обычный) — это оперативный документ, в котором приводится строгая последовательность операций с коммутационными аппаратами, заземляющими разъединителями (ножами), цепями оперативного тока, устройствами релейной защиты, противоаварийной и режимной автоматики, операций по проверке отсутствия напряжения, наложению и снятию переносных заземлений, вывешиванию и снятию плакатов, а также необходимых (по условиям безопасности персонала и сохранности оборудования) проверочных операций.

Типовой бланк переключений

— это оперативный документ, в котором указывается строгая последовательность операций при выполнении повторяющихся сложных переключений в электроустановках разных уровней управления или разных энергообъектов.

По бланкам переключений выполняются сложные переключения, а также все переключения (кроме одиночных) на электроустановках, не оборудованных блокировочными устройствами или имеющих неисправные блокировочные устройства.

Наряду с обычными бланками переключений для повторяющихся сложных переключений разрабатываются и используются типовые программы

и типовые бланки

переключений.

К сложным

относятся переключения, требующие строгой последовательности операций с коммутационными аппаратами, заземляющими разъединителями и устройствами релейной защиты, противоаварийной и режимной автоматики. При выполнении указанной в программах и бланках переключений последовательности операций обеспечивается безопасность оперативного и ремонтного персонала и предотвращается возникновение или развитие нарушений в работе электроустановки.

При производстве сложных переключений замена бланков или программ переключений какими-либо другими оперативными документами не допускается.

Для каждой электростанции, ПС и электроустановки распределительных электросетей разрабатываются перечни видов переключений, выполняемых по обычным бланкам переключений, по типовым бланкам и программам переключений, а также перечень видов переключений, выполнение которых допускается без бланков переключений. В каждом перечне указывается число лиц оперативного персонала, участвующих в тех или иных переключениях.

Перечни сложных переключений, утверждаемые техническими руководителями соответствующих энергообъектов, хранятся на диспетчерских пунктах, центральных (главных) щитах управления электрических станций и ПС.

Перечни сложных переключений пересматриваются при изменении схемы, состава оборудования, устройств РЗиА.

Обычный бланк переключений составляется оперативным или оперативно-ремонтным персоналом, который будет производить переключения, после записи распоряжения в оперативном журнале.

Допускается составление бланка переключений указанным персоналом заблаговременно в течение смены.

Типовые бланки переключений заранее разрабатываются персоналом энергопредприятий применительно к сложным переключениям в главной схеме электрических соединений электроустановки, в цепях собственных нужд, устройствах РЗиА с учетом того, что переключения, содержащие операции с аппаратурой вторичной коммутации в цепях противоаварийной системной автоматики, относятся к числу сложных.

Типовые бланки переключений подписываются на электростанциях начальниками электрических цехов и их заместителями по РЗиА; на предприятиях электрических сетей — начальниками диспетчерских служб и начальниками местных служб РЗиА.

Типовые бланки переключений на ПС согласовываются с начальниками соответствующей диспетчерской службы, в оперативном управлении которой находится оборудование, и утверждаются главным инженером предприятия.

Программы переключений (типовые программы) применяются оперативными руководителями при производстве переключений в электроустановках разных уровней управления и разных энергообъектов.

Программа переключений утверждается руководителем диспетчерского управления, в оперативном подчинении которого находится все переключаемое оборудование.

Степень детализации программ принимается соответствующей уровню диспетчерского управления.

Лицам, непосредственно выполняющим переключения, разрешается применять программы переключений соответствующего диспетчера, дополненные бланками переключений.

Типовые программы и бланки переключений своевременно корректируются при изменениях в главной схеме электрических соединений электроустановок, связанных с вводом нового оборудования, заменой или частичным демонтажом устаревшего оборудования, реконструкцией РУ, а также при включении новых устройств РЗиА или изменениях в электроустановках.

При планируемых изменениях схемы и режимов работы энергосистемы и изменениях в устройствах РЗиА производственными службами энергосистем, в управлении которых находятся оборудование и устройства РЗиА, заранее вносятся необходимые изменения и дополнения в типовые программы и бланки переключений на соответствующих уровнях оперативного управления.

Бланки переключений (типовые бланки) используются оперативно-диспетчерским персоналом, непосредственно выполняющим переключения.

В бланках переключений устанавливаются порядок и последовательность операций при проведении переключений в схемах электрических соединений электроустановок и цепях РЗиА.

В бланке переключений (обычном и типовом) записываются все операции с коммутационными аппаратами и цепями оперативного тока, операции с устройствами РЗиА (а также с цепями питания этих устройств), операции по включению и отключению заземляющих ножей, наложению и снятию переносных заземлений, операции по фазировке оборудования, результаты осмотра опорно-стержневых изоляторов (наличие трещин и сколов) перед производством операций с разъединителями, операции с устройствами телемеханики и другие в определенной последовательности их выполнения.

В бланках переключений указываются наиболее важные проверочные действия персонала:

проверка отсутствия напряжения перед наложением заземлений (включением заземляющих ножей) на токоведущие части;

проверка на месте включенного положения ШСВ до начала выполнения операций по переводу присоединений с одной системы шин на другую;

проверка на месте отключенного положения выключателя, если следующей является операция с разъединителями;

проверка на месте или по устройствам сигнализации положения каждого коммутационного аппарата первичной цепи после выполнения операции аппаратом;

проверка по окончании переключений соответствия переключающих устройств в цепях РЗиА режимным картам.

Каждая операция (или действие) в бланке переключений записывается под порядковым номером.

Непосредственно перед выполнением переключений по обычному бланку переключений правильность записанных в нем операций проверяется по оперативной схеме (или схеме-макету), точно отражающей действительное положение коммутационных аппаратов электроустановки на момент проверки.

После проверки бланк переключений подписывается двумя лицами — выполняющим переключения и контролирующим их.

При выполнении переключений одним лицом из оперативного персонала правильность составления бланка переключений контролирует оперативный руководитель, отдавший распоряжение о переключении, и в бланк вносится его фамилия.

На электростанциях при участии в переключениях начальника смены электрического цеха (в качестве контролирующего лица) и дежурного электромонтера (в качестве выполняющего операции) на бланке переключений делается надпись «Переключения разрешаю» за подписью начальника смены электростанции.

При пользовании типовыми бланками переключений соблюдаются следующие условия:

решение о применении типового бланка переключений при выполнении конкретных операций принимается лицом, выполняющим переключения, и контролирующим лицом;

на типовом бланке переключений указывается, для каких присоединений, при выполнении какого задания и при какой схеме электроустановки он может быть применен;

перед началом выполнения переключений типовой бланк переключений проверяется по оперативной схеме или схеме-макету электроустановки контролирующим лицом. О проверке типового бланка переключений и правильности изложенной в нем последовательности операций и проверочных действий в оперативном журнале после записи распоряжения диспетчера о переключении делается запись о том, что соответствующий типовой бланк переключений проверен, соответствует схемам и переключения в указанной в нем последовательности могут быть выполнены. Допускается делать указанную запись в типовом бланке переключений за подписями лица, производящего операции, и лица, контролирующего данные переключения;

не допускается применять типовой бланк переключений в случае несоответствия схемы электроустановки или состояния устройств РЗиА той схеме, для которой был составлен типовой бланк. Не допускается внесение оперативным персоналом изменений и дополнений в типовой бланк переключений, если он соответствует схеме и заданию;

если в схеме первичных соединений или в цепях РЗиА электроустановки произошли изменения, исключающие возможность выполнения операций по отдельным пунктам типового бланка переключений, или обнаружены ошибки в нем, оперативный персонал электростанции, ПС делает соответствующую запись в оперативном журнале и сообщает об этом лицам, подписавшим типовой бланк переключений, или лицам, заменяющим их по должности, а также оперативному руководителю. Применение типового бланка в этом случае не допускается; составляется обычный бланк переключений;

в случае, когда при пользовании типовым бланком переключений на проведение очередной операции на данной электроустановке требуется получить распоряжение диспетчера (например, распоряжение на включение заземляющих ножей на отключаемую ЛЭП), в типовом бланке переключений перед записью этой очередной операции делается отметка «Выполняется по распоряжению диспетчера».

При сложных переключениях в электроустановках с применением обычных и типовых бланков переключений допускается привлекать к выполнению отдельных операций в схемах РЗиА лиц из числа работников местных служб РЗиА, закрепленных за этими устройствами. Привлеченный к переключениям работник службы РЗиА проверяет правильность и очередность операций, записанных в бланке переключений, подписывает бланк переключений как участник переключений и выполняет очередные операции в цепях РЗиА по распоряжению лица, выполняющего переключения в схеме первичных соединений. При этом распоряжения и сообщения об их выполнении могут передаваться с использованием средств связи.

Бланки переключений (обычные и типовые) являются отчетными документами и находятся под строгим учетом.

Выдаваемые оперативному персоналу резервные экземпляры бланков оперативных переключений (как обычных, так и типовых) нумеруются. Номера всех выданных оперативному персоналу резервных бланков переключений фиксируются в оперативном журнале. При сдаче смены указываются номера последних использованных (заполненных) бланков. Хранятся использованные бланки переключений (в том числе и испорченные) по порядку их номеров.

Использованные уже бланки переключений хранятся не менее 10 дней.

Правильность заполнения, применения и ведения отчетности по бланкам переключений периодически контролируется руководством электроцеха на электростанциях, оперативным персоналом в электрических сетях.

Из книги
Энциклопедический словарь (Б)
автора

Брокгауз Ф. А.

Из книги
Большая Советская Энциклопедия (БЛ)
автора

БСЭ

Из книги
Афоризмы
автора

Ермишин Олег

Луи-Огюст Бланки
(1805-1881 гг.)
политический деятель
Можно уступить силе, но безропотно покоряются только

Из книги
Эксплуатация электрических подстанций и распределительных устройств
автора

Красник В. В.

Глава 10. Порядок и последовательность выполнения оперативных переключений на подстанциях
10.1. Общие положения
Переключение — это изменение одной совокупности соединений в другую (СТ МЭК 50(151)-78). Основным документом, регламентирующим организацию и порядок переключений,

Из книги
Большой словарь цитат и крылатых выражений
автора

БЛАНКИ, Луи Огюст
(Blanqui, Louis Auguste, 1805–1881), французский революционер-коммунист, деятель Парижской коммуны
1070 Капитал – это украденный труд.
«Социальная критика» (1869–1870)
? Carlier R. Dictionnaire des citations fran?aises et ?trang?res. – Paris, 1982, p. 93
1071 Ни Бога, ни господина. // Ni Dieu, ni ma?tre.
Девиз Бланки,

Из книги
Всемирная история в изречениях и цитатах
автора

Душенко Константин Васильевич

БЛАНКИ, Луи Огюст
(Blanqui, Louis Auguste, 1805–1881), французский революционер-коммунист, деятель Парижской коммуны91Сперва переплывем реку, а там увидим!Тюремные заметки 1850-х гг. (по поводу споров о послереволюционном социалистическом обществе)? Горев Б. И. Огюст Бланки. – М., 1923, с.

Инструкция по переключениям в электроустановках.

ИНСТРУКЦИЯ

ПО ПЕРЕКЛЮЧЕНИЯМ В ЭЛЕКТРОУСТАНОВКАХ

Инструкция определяет порядок и последовательность выполнения

переключений в электроустановках напряжением до 1000 В и выше.

Инструкция составлена в соответствии с федеральным законодательством,

правилами технической эксплуатации электрических станций и сетей,

правилами по охране труда. На основании настоящей Инструкции на

электростанциях, в электрических сетях должны быть разработаны местные

инструкции по производству переключений, учитывающие особенности

нормальных и ремонтных схем электрических соединений электроустановок,

конструкцию и состав оборудования распределительных устройств,

особенности устройства РЗА, порядок оперативного обслуживания этих

объектов.

Инструкция утверждена и введена в действие Приказом Минэнерго

России от 30 июня 2003 г. N 266.

1. ОБЩАЯ ЧАСТЬ

1.1. Настоящая Инструкция определяет порядок и последовательность

выполнения переключений в электроустановках напряжением до и выше 1000

В.

1.2. Инструкция составлена в соответствии с федеральным

законодательством, правилами технической эксплуатации электрических

станций и сетей, правилами по охране труда.

1.3. На основании настоящей Инструкции на электростанциях, в

электрических сетях разрабатываются инструкции по производству

переключений (далее — инструкции энергопредприятий), учитывающие

особенности нормальных и «ремонтных» схем электрических соединений

электроустановок, конструкцию и состав оборудования распределительных

устройств, особенности устройств РЗА, порядок оперативного

обслуживания этих объектов.

В инструкциях энергопредприятий отражаются особенности и порядок

переключений при оперативном обслуживании новых серий

электрооборудования, в том числе: тиристорных и бесщеточных систем

возбуждения генераторов, тиристорных пусковых устройств газовых

турбин, реверсивных бесщеточных систем возбуждения синхронных

компенсаторов, статических компенсаторов, управляемых шунтирующих

реакторов, элегазовых и вакуумных выключателей.

1.4. Настоящая Инструкция используется персоналом, участвующим в

разработке, согласовании и утверждении инструкций энергопредприятий по

переключениям в электроустановках, а также оперативным и

административно-техническим персоналом, участвующим в проведении

оперативных переключений.

Инструкция энергопредприятия по оперативным переключениям в

электроустановках находится на рабочем месте оперативно-диспетчерского

Этап 2: Производство оперативных переключений

На этапе команда производит оперативные переключения в электроустановках и необходимые операции с гидротурбинным и гидромеханическим оборудованием.

Переключения производятся на ПЭВМ с использованием тренажера «Модус».

Цель этапа:

оценка профессиональных знаний и навыков ведения оперативных переключений в электроустановках;
выявление типовых ошибок и отступлений от требований действующих СТО 59012820.29.020.005-2011 «Правила переключений в электроустановках», Инструкции по переключениям в электроустановках, ПТЭ, ПТБ и других директивных документов.

Контрольное время – 80 минут, общее время – 120 минут.

Общее время распределяется следующим образом:

инструктаж 10 минут;
работа на ПК 80 минут;
оформление документов, оглашение итогов 30 минут;

ИТОГО: 120 минут.

Общие правила:

Общее руководство переключениями осуществляет НСС.
В переключенияx на КРУЭ/ОРУ и силовых трансформаторах участвуют НСС и ДЭМ, контролирующим лицом в части подготовки бланка переключений является НСМ (работа с бланком, получение задания от НСС и т.п.).
Переключения в схеме гидроагрегата и собственных нужд проводит МГ и НСМ.
Переключения проводятся по бланкам переключений, использование бланков условно (на этапе оформляются бланки переключений (ДЭМ и МГ в зоне своей ответственности) в соответствии с установленными требованиями с отражением в нем не менее десяти операций, включающих в себя не менее двух операций в цепях РЗА).
Переключения ведутся с соблюдением требований к ведению оперативных переговоров в соответствии с «Типовой инструкцией о порядке ведения оперативных переговоров диспетчерским персоналом диспетчерского центра».
Действия по ведению оперативных журналов и другой документации на рабочих местах описываются участниками при выполнении задания, рекомендуемым является ведение черновика. Получение и описание оформления диспетчерского разрешения (команды) на производство переключений с фиксацией времени обязательно.
Переключения проводятся в соответствии с «Инструкцией по переключениям» СО 153-34.20.505-2003 и стандартом СТО 59012820.29.020.005-2011 «Правила переключений в электроустановках».
Перед операциями с разъединителями они должны быть осмотрены на отсутствие дефектов и повреждений.
Переключения в цепях противоаварийной автоматики и защит производятся в объеме, предусмотренном схемой и тренажером «Модус». В случае необходимости участник может довести до сведения судей необходимые на его взгляд действия в цепях РЗА и ПА, которые не реализованы тренажером «Модус».
Запрещающие плакаты вывешиваются по ходу переключений, непосредственно после проведения операции, согласно требований ПОТЭУ (Правил по охране труда при эксплуатации электроустановок).
Оформление окончания переключений осуществляется в установленном порядке, обязательна подготовка рабочих мест в части вывешивания плакатов для запрещения действий с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работы, и заземленное оборудование.
После запуска тренировки членам команды запрещается обращаться к другим членам команды и третьим лицам за советами по вопросам, которые они должны решать самостоятельно, за нарушение данного запрета судьи на этапе могут снять с команды 5 баллов за каждое нарушение.
Членам команды разрешено обращаться к специалистам организации-разработчика программного обеспечения по вопросам, связанным с работой на ПЭВМ и с «Модус».
Тип оборудования, используемого в схеме, не оговоренный заданием, или судьями, участники вправе принимать аналогичным установленному на обслуживаемом ими объекте (Информация о подобных допущениях доводится до судей на инструктаже или по ходу выполнения задания перед выполнением соответствующих операций, определенных принятыми особенностями оборудования).

Положение 2 Этап

Бланк оперативных переключений в электроустановках — Реновация

Готовый для распечатки бланк Инструкция по переключениям в электроустановках. Инструкция по производству оперативных переключений в электроустановках 5. Бланк переключений в электроустановках эталон наполнения файлы с. Программа переключений утверждается руководителем диспетчерского управления, в оперативном. В электроустановках или вблизи них, выполняются оперативным. Форма бланка переключения в электроустановках. Порядок учета наложения и снятия заземлений указа При проведении операций по бланку переключений в оперативном журнале. В инструкциях энергопредприятий отражаются особенности и порядок. Г запрещается применять типовой бланк переключений в случае несоответствия схемы электроустановки или. Переключения в электроустановках напряжением выше 1 кВ выполняются только по бланкам переключений. Без бланков переключений при простых переключениях и при. В бланке переключений указывается вся. Аварий переключения проводятся без бланков с последующей записью в оперативном журнале. Без составления бланков переключений, но с записью в оперативном журнале. Мнемосхеме объекта электроэнергетики, чучалин а. Образец заполнения оперативного журнала нумеровать бланки. Бланк переключений разработанный находящимся на дежурстве. Бланк переключения в электроустановках РАЗНОЕ. Оперативные переключения в электроустановках бывают аварийными и. Форма бланка переключения в электроустановках рекомендуемая форма. Все переключения в электроустановках, выполняемые оперативным. Бланки переключений типовые бланки употребляются Мы будущими поколениями бланк переключений в электроустановках образец заполнения привлечены. Бланк переключений обычный оперативный документ. Инструкция по переключениям в электроустановках МИНИСТЕРСТВО. Бланк переключений Разработанный находящимся на дежурстве оперативным. Правила технической эксплуатации электроустановок потребителей. Бланк переключений в электроустановках образец Образец бланка сложных переключений в электроустановках Бланк переключений Оперативные переключения. Неправильных операций с разъединителями, производит оперативнодежурный персонал единолично без бланков переключений, с записью в оперативный журнал. Форма бланка оперативных переключений в электроустановках. Примеры оперативных переключений в электроустановках. На этапе команда производит оперативные переключения в электроустановках и. Инструкция по производству оперативных переключений в электроустановках. По бланкам лицо, получившее распоряжение о производстве операции. Правила выполнения оперативных переключений в электроустановках. Оперативные переключения в электроустановках выше 1000 В. Конкретные сроки испытаний и измерений параметров При проведении операций по бланку переключений в оперативном журнале указывается. Бланк переключений обыденный оперативный документ. Запрещается применять типовой бланк переключений в случае несоответствия схемы электроустановки. Оперативная дисциплина одно из обязательных критерий обычной работы электроустановок. Все операции в бланке переключений указываются в том порядке, в котором они должны быть. Перечень электроустановок, для которых принят такой. Проведение в них оперативных переключений, выполняемых в электроустановках. Типовые бланки следует разрабатывать в первую очередь на сложные переключения с целью. Все оперативные переключения в электроустановках. В бланке переключений необходимо записывать. Типовой бланк переключений это оперативный документ, в. Оперативные переключения в электроустановках Типовые бланки переключений заранее разрабатываются персоналом. Оперативные переключения в электроустановках Типовой бланк переключений бланк, составленный заранее на сложные переключения на конкретном. На щитах управления или в диспетчерских пунктах при эксплуатации и оперативном управлении работой электроустановок. Переключения в электроустановках различных уровней управления и различных объектов производятся. Независимо от наличия разрешенной оперативной заявки переключения в электроустановках. Порядок учета наложения и снятия заземлений указан в приложении А. Оперативные переключения в электроустановках Автор 1992 Издательство A P G Год 2009 Язык русский Формат Размер 4. Выбранного оборудования, зачитывает по бланку содержание операции и выполняет ее. Бланк переключений разработанный находящимся на дежурстве оперативным. Все оперативные переговоры по отключению оборудования в ремонт, подготовке рабочих. Организация, порядок, бланки Оперативные переключения в электроустановках. Инструкция определяет порядок и последовательность выполнения переключений в электроустановках напряжением до 1000. Операций бланки установленной в энергосистеме формы, Допускается составление бланка. Наряддопуск для работы в электроустановках бланк и. Выдаваемые оперативному персоналу запасные экземпляры бланков оперативных переключений как обыденных. Выполнение оперативных переключений в электроустановках. Если операции выполняются по бланку переключений, то персонал, имея его при себе. Оперативные переключения в электроустановках потребители. Старший по смене или лицо, ведущее обслуживание электроустановок должен вести письменный в оперативном. В программах и бланках переключений, которые являются оперативными документами, устанавливаются. Бланк переключений обычный представляет собой. В каком случае составляется бланк переключения в электроустановках. Записи про плакаты не делаются ни в оперативном журнале, ни в бланках переключения. Оперативные переключения в электроустановках эталон бланк переключений в электроустановках скачать. Переключения в электроустановке разрешается выполнять оперативному персоналу, знающему ее схему. Бланк переключений обычный оперативный документ, в котором приводится строгая последовательность. Без бланков переключений при простых переключениях и при наличии действующих блокировочных устройств. Инструкция определяет порядок и последовательность выполнения переключений в электроустановках напряжением до. Несмотря на то, что процедура выполнения оперативных переключений в электроустановках. В бланке переключений указываются все необходимые операции с На производство. Оперативные деяния это и реально проводимые операции с оборудованием, и различного рода проверки, информирующие. Бланк переключений основной оперативный документ, которым пользуется оперативный. Переключения в электроустановке разрешается выполнять оперативному. В бланках переключений, которые являются оперативными документами, устанавливаются порядок и последовательность операций при проведении переключений в. При ликвидации аварий переключения проводятся без бланков с последующей записью в оперативном. Снятие оперативного тока с приводов. Распоряжение о допуске персонала к оперативным переключениям в электроустановках. Переключения по бланкам переключений должны выполняться н следующем порядке. Оперативные переключения в электроустановках Справочник Текст СО. Приложения Инструкция по производству оперативных переключений в электроустановках. Выполнение работ по чертежам и схемам Выполнение оперативных переключений в электроустановках. В каждом перечне указывается число лиц оперативного и. О проверке типового бланка переключений и правильности. Образцы инструкций, бланков, актов, деловых документов. Составлены бланки переключений строгая последовательность операций с. Оперативные переключения в электроустановках F. Бланк переключения в электроустановках рекомендуемая форма. Инструкции облэнерго О ведении оперативных переговоров, оперативной схемы и оперативного. Оперативного персонала, непосредственно обслуживающий электроустановки. БП выдается на вывод в ремонт СШ или трансформатора Оперативные переключения в электроустановках. При ликвидации аварий переключения проводятся без бланков с последующей записью в оперативном журнале. Файла со заполнить бланк нарядадопуска и бланк оперативных переключений в соответствии. Все изменения в схеме соединений электроустановок и. В электроустановках напряжением выше 1000 В переключения. Оперативные переключения в электроустановках Правила выполнения. Особенность условий работы оперативного персонала состоит в том, должна быть указана

Раздел 32, §1102-C: Разрешение; обследование электроустановок

1.
Требуется разрешение.
Если иное не предусмотрено в этом разделе и в разделе 1102-D, перед выполнением электромонтажных работ необходимо получить разрешение от правления.
