Изоляционные материалы для проводов: Изоляционные материалы для проводов кабелей

Изоляционные материалы для проводов кабелей

    Для средних напряжений замена изоляции из традиционных материалов пластмассовой продолжается. В ФРГ доля кабелей с такой изоляцией составляет около 70%. Наибольшее распространение получили полиэтилен низкой плотности и в последние годы — сшитый полиэтилен низкой плотности. Изолированные полиэтиленом низкой плотности провода и кабели применяют главным образом в средствах связи и силовых линиях, прокладываемых преимущественно под землей, так как полиэтилен горюч и имеет невысокую стойкость к растрескиванию. Сшивка полиэтилена низкой плотности повышает его тепло-, огне-и атмосферостойкость, улучшает электроизоляционные свойства и стойкость к растрескиванию. Поэтому сшитый полиэтилен низкой плотности рассматривают как основной изоляционный материал для кабелей атомных электростанций. В ФРГ с 1962 по 1982 г. было проложено 20,2 тыс. км кабелей с изоляцией из сшитого полиэтилена на напряжение 10—30 кВ. [c. 104]









    Наибольшее применение СКЭПТ находит в производстве таких резинотехнических изделий, как шланги, ремни, прорезиненные ткани, он также используется в качестве изоляционного материала проводов и кабелей, резиновых деталей для автомобилей. [c.83]

    Этот полимер получил очень широкое распространение благодаря сравнительной простоте и дешевизне получения. Из полихлорвинила производят трубы, различные изделия, линолеум, искусственную кожу. Широкое распространение он получил в производстве кабелей и проводов в качестве изоляционного материала, в химической промышленности и цветной металлургии для антикоррозийной защиты аппаратуры. [c.332]

    В качестве материала для изоляции электрических проводов и кабелей полипропилен пока еще не получил широкого признания, несмотря на то, что обладает высокими диэлектрическими свойствами и малой проницаемостью для паров воды. По всей вероятности, это связано с тем, что полипропилен, как каждый новый изоляционный материал, сначала должен выдержать длительный испытательный срок.  [c.301]

    П. широко применяют в радио- и электротехнике в качестве изоляционного материала для проводов, кабелей, конденсаторов, трансформаторов и устройств, работающих в коррозионных средах, а также при низких и высоких темп-рах. В химич. пром-сти применяют изготовленные из П. трубы, сильфоны, прокладки, мембраны, вентили, краны, антикоррозионные и антиадгезионные покрытия. П. используется в космич., авиационной, автомобильной технике. Все более широкое применение П. находит как антиадгезионный материал в пищевой, текстильной и бумажной пром-стях. [c.323]

    Полихлорвинил находит широкое применение в электротехнике как изоляционный материал для проводов и кабелей, являясь, таким образом, заменителем свинца и каучука. Кроме того, полихлорвинил нашел применение как составная часть композиции для изготовления граммофонных пластинок, а также при изготовлении заменителя кожи.  [c.69]

    Правда, проблема передачи по одной паре проводов более 200 одно-вре. менных разговоров не. представляет чрезмерно сложной технической задачи. Она решена. Но кабель, как его изготовить Как сделать так, чтобы эти 200 разговоров не мешали друг другу. Какой выбрать для это го изоляционный материал Где его взять Долгое время инженерам не удавалось подобрать нужную изоляцию. Обычная бумажная была для этого непригодна, она гигроскопична, впитывает влагу, а влага даже в ничтожных количествах резко ухудшает электроизоляционные свойства материала, кроме тото, кабель получался очень толсты.м. Другой изоляции не было. [c.76]

    Для получения плоских проводов используется также метод экструзии. В процессе экструзии на проводники накладывается слой изоляции. При этом проводники, выходя из головки экструдера, оказываются заключенными в плоскую ленту изоляционного материала. В производстве силовых кабелей все шире используется облученная полиэтиленовая лента [578]. Лентой, облученной до дозы около 10 Мрад, обматывается токопроводящая жила кабеля, которая затем нагревается до температуры выше 100 °С, после чего на жиле образуется сплошная изоляция. Производство кабелей и проводов с облученной полиэтиленовой изоляцией является одним из наиболее показательных примеров широкого промышлен- [c.204]

    Термопластичные материалы, благодаря их способности при нагревании переходить в состояние пластического течения, а при остывании приобретать требуемые механические свойства, широко используются в качестве кабельной изоляции, так как позволяют применить простой и вместе с тем высокопроизводительный способ производства проводов и кабелей. Он основан на непрерывном выдавливании (экструзии) изоляционного материала (в состоянии пластического течения), покрывающего провода в виде оболочки. Закрепление формы оболочки достигается при охлаждении без применения химических процессов (вулканизации). Из кристаллических полимеров, накладываемых на провода таким методом, применяется полиэтилен, а из аморфных — пластифицированный полихлорвинил. Полиэтилен, благодаря содержанию в нем аморфной фазы с низкой температурой стеклования, очень гибок и морозостоек вместе с тем упорядоченное расположение цепей макромолекул придает ему необходимую прочность. Полихлорвинил с целью повы- [c.21]

    Из рассмотренных результатов совершенно очевидно значительное влияние вторичной структуры, образующейся при ориентации, на стойкость материала к старению. Приведенные суждения, по-видимому, не следует считать единственно возможными. Тем не менее установленное влияние ориентации не вызывает сомнения и особенно важно потому, что реальная изоляционная оболочка провода или кабеля, нанесенная экструзионным способом, оказывается ориентированной и находится под действием внутренних напряжений. Это отличает ее поведение в условиях эксплуатации от поведения модельного образца изоляции из того же материала в условиях искусственных испытаний. [c.117]

    Все эти свойства обеспечивают его применение в радио- и электротехнике в качестве изоляционного материала для проводов, кабелей, конденсаторов, трансформаторов и устройств, работающих в коррозионных средах, а также при низких и высоких температурах. [c.73]

    Высокие изоляционные свойства резины позволяют широко использовать ее в качестве изолирующего материала для кабелей и проводов. Однако здесь ее доля уменьшается в пользу пластиков, потому что кабельные оболочки из термопластов можно наносить более рациональными способами. [c.103]

    Ввиду высоких значений удельного объемного сопротивления и пробивной напряженности Н-пленка по электроизоляционным свойствам при повышенных температурах (более 150° С) превосходит все органические изоляционные материалы. Электрические свойства полипиромеллитимид-ной пленки позволяют рекомендовать ее в качестве изоляционного материала для электромоторов, катушек, проводов, кабелей, трансформаторов [97], магнитных лент и печатных схем. [c.614]

    Очень хороши пластмассы, и особенно полиэтилен, в качестве изоляционного материала для проводов и кабеля в телевизионной и подводной технике. [c.241]

    Полиэтилен изоляционный и химически стойкий. Применяют для изоляции проводов и защиты оболочек кабелей, для изготовления деталей высокочастотных установок, радиоаппаратуры, для производства труб, пленок, лент, а также для использования в качестве химически стойкого материала. Выпускают четырех марок ПЭ-150, ПЗ-300, ПЭ-450, ПЭ-500. [c.673]

    Электроизоляционные покрытия наносятся обычно при помощи головок давления. При этом наблюдается хорошая адгезия и возникают меньшие внутренние напряжения. Однако лучше наносить защитные покрытия при помощи головок трубного типа, особенно когда покрываемая поверхность неровная, например при покрытии одновременно нескольких проводов. Для головки давления трудно обеспечить малый зазор между наконечником дорна и неровной поверхностью кабеля. Поливинилхлорид применяется как для изоляционных, так и для защитных покрытий и может быть нанесен в головках обоих типов. Найлон, который при температурах экструзии становится легко текучим материалом, лучше всего наносить в головках трубного типа. При покрытии тонких проводов также предпочтительнее головки трубного типа, так как в этом случае не приходится прикладывать к проводу дополнительных усилий для протягивания его через расплавленный материал. В целом головка должна быть сконструирована с учетом возможности работы при очень высоких давлениях. При покрытии проволоки малого сечения возникающее давление может превышать даже 350 атм, и работа при таких давлениях не является необычной. [c.149]

    Выбор подходящего материала для изоляции конкретного кабеля зависит от ряда факторов. Важнейшими из них, возможно, являются прочность по отношению к растрескиванию, сопротивление разрастанию надреза, износостойкость, а также технологические свойства. Высокая прочность желательна в тех случаях, когда изоляция используется как наружная, защитная, в то время как износостойкость и сопротивление надрезу особенно важны при наложении изоляции непосредственно на провод. Как правило полимеры с низким индексом расплава порядка 1,7 и несколько большей плотностью лучше сопротивляются износу и более стойки к надрезам. Желательно иметь в своем распоряжении характеристику изоляционных свойств перерабатываемых материалов, например значения диэлектрической постоянной или тангенса угла диэлектрических потерь. Это позволит до минимума сократить регулирование толщины слоя изоляции во время производства. Такие физико-механические свойства изолирующих материалов, как температура стеклования, прочность и удлинение при разрыве, должны сохраняться при эксплуатации без изменения в течение возможно более долгого срока. [c.302]

    Для первичной изоляции коммуникационных проводов в настоящее время применяют как поливинилхлорид, так и полиэтилен. Преимущество полиэтилена, постепенно вытесняющего поливинилхлорид, состоит в том, что его диэлектрическая проницаемость ниже, что позволяет применять более тонкий слой изоляции. Толщина изоляции определяется не электрическим сопротивлением и не механической прочностью. Для изоляции достаточна толщина 12,7 х, и, кроме того, первичный изоляционный слой защищен оболочкой кабеля, так что он не подвергается механическим воздействиям. Однако изоляция изготовляется такой толстой для того, чтобы изолировать провода порознь до такой степени, чтобы уменьшить их емкостное сопротивление и предупредить перекрестный разговор в кабеле. Материал с низкой диэлектрической проницаемостью снижает необходимое для этой цели расстояние, так что можно применять более тонкую изоляцию, а кабель — при данном числе проводов — может быть изготовлен меньшего диаметра. [c.193]

    Тесьма, ткани, трубчатая оплетка и сами нити из стекловолокна используются в качестве изоляционных материалов. Стеклянные нити используются для обмотки медного провода и оплетки высоковольтных кабелей. Стеклянное волокно используется для армирования и усиления изоляционной ленты из пластиков. При перегрузке электродвигателя изоляция его обмоток, изготовленная на основе каучука, начинает гореть изоляция из стекловолокна не обладает этим недостатком. Электродвигатели с изоляцией из стекловолокна особенно необходимы при эксплуатации в условиях очень высокой влажности и на производствах, где имеется выделение агрессивных газов. Применение стекловолокна в качестве электроизоляционного материала делает обмотку более легкой это обстоятельство дает возможность облегчить такие приборы, как например пылесосы.  [c.433]

    Трубки ТУТ предназначены для использования в качестве покрывного материала, обладающего защитными, изоляционными, антикоррозийными свойствами, применяются для герметизации жил проводов и кабелей, мест пайки проводов, для выполнения бандажей жгутов, декоративных целей. [c.89]

    Поливинилхлорид —СНг—СНС1—] я — термопласт, изготовленный полимеризацией винилхлорида. Устойчив к действию растворов кислот, щелочей и солей. Растворим в циклогек-саноне, тетрагидрофуране, ограничено — в бензоле и ацетоне. Трудногорюч, механически прочен (см. табл. Х1И.1). Диэлектрические свойства хуже, чем у полиэтилена. Применяется как изоляционный материал проводов и кабелей, а также как химически стойкий конструкционный материал, который можно соединять сваркой. [c.367]

    Кроме использования полиамидов для изготовления кожухов моторов и корпусов эти полимеры широко применяют в качестве изоляционного материала для деталей электропробок, штепсельных розеток и выключателей, нажимных кнопок и тумблеров выключателей, а также рукояток устройств, работающих под напряжением. Из полиамидов изготавливают катушки и хомуты для электрокабелей и двойных или многожильных проводов. Иногда для повышения стойкости к износу и действию агрессивных веществ кабели покрывают полиамидной изоляцией. Ролики электромеханических выключателей лучше всего изготавливать из полиамидов из-за повышенной стойкости этих материалов к ударным нагрузкам и абразивному износу. Такие изделия можно получать методом спекания. Полиамидные шурупы и шайбы успешно применяют для крепления проводов. [c.223]

    В электротехнике ПВДФ применяют в качестве изоляционного материала и защитных покрытий электротехнического оборудования, для первичной изоляции и обмотки специальных подвесных кабелей, обмотки электродвигателей. Стойкость изоляции из ПВДФ к прорезанию позволяет использовать ее в проводах для панелей счетно-решающих устройств, для авиационных контрольно-измерительных приборов и других типов электронного оборудования. [c.90]

    Фторопласт-4МБ-2 (ТУ 6-05-041-338—71) применяется в качестве изоляционного материала для радиочастотных кабелей и высоковольтных проводов, для литьевых изделий сверхчастотной изоляции, конструкционных изделий, обладающих высокими показателями электроизоляционных свойств и повышенной термостабильностью, а также стойких к агрессивным средам и высоким температурам. Фторопласт-4МБ-2 (ТУ в-05-041-344—72) применяется для изготовления конденсаторной пленки и для получения электретов. Пленка из фторопласта-4МБ-2 [c.155]

    Сополимеры хлористого винила с небольшими количествами хлористого винилидена хорошо совмещаются с обычными пластификаторами. Дозировка пластификаторов по сравнению с рецептурами композиций на основе полимеров хлористого винила может быть уменьшена. Имеются некоторые сведения о возможности использования пластифицированных сополимеров в качестве изоляционного материала для проводов и кабелей и других электротехнических изделий, однако подробные данные не сообщаются, а имеющиеся по этому вопросу указания противоречивы. [c.98]

    Итак, высокие диэлектрические свойства, устойчивость к агрессивным средам, легкость поливинилхлорида создают предпосылки для широкого применения его в качестве запщтного и изоляционного материала. При этом повышаются пе только качественные характеристики проводов и кабелей, по и появляется возможность создавать более экономичные конструкции. На рис. 10 показаны некоторые из таких конструкций кабеля. [c.65]

    С точки зрения применения в качестве электроизоляционного материала тефлон РРА обладает превосходными характеристиками, которые почти не отличаются от характеристик ПТФЭ, включая теплостойкость Более того, благодаря прекрасной способности к формованию из расплава тефлон РКА допускает как литье сложных форм под давлением методом впрыска, так и формование дутьем Область его применения, таким образом, несколько шире и включает изготовление изоляции для проводов, оболочек кабелей, плоских кабелей, изоляционных пленок и печатных плат. [c.188]

    Пластикат поливинилхлоридный изоляционный. Термопластичный материал на основе поливинилхлорида, пластификаторов, стабилизаторов и других добавок. Свойства пластиката улучшаются при облучении. Применяется для изоляции проводов и кабелей для радиационного модифицирования (марки изопласт ИРМ-40, изопласт ИРМ-Т термостойкий) для радиационного модифицирования малыми дозами (марка изопласт РММ-Т). Основные показатели  [c.369]

Виды изоляции проводов и кабелей

Виды изоляции проводов и кабелей

Для осуществления монтажа кабельных линий используются только изолированные кабели. Изоляция может изготавливаться из разных материалов. Рассмотрим основные варианты.

Изоляция на основе резины. Для производства изоляционных материалов может использоваться и натуральная, и синтетическая резина. Главное преимущество такой изоляции заключается в ее высокой гибкости – с помощью кабелей с резиновой оболочкой можно создавать самые разнообразные по форме сети. Однако резиновая оплетка со временем теряет защитные свойства и становится менее надежной.

Изоляция из высоко- и низкоплотных полиэтиленов. Такой изоляционный материал производится из вулканизированного полиэтилена. Он отлично переносит воздействие любых агрессивных сред, в том числе различных химических веществ. Вулканизированный полиэтилен в отличие от простого полиэтилена сохраняет свои эксплуатационные качества под воздействием низких и высоких температур. Именно поэтому кабели с такой обмоткой рекомендуют использовать при прокладке линий в местах, где наблюдаются постоянные температурные перепады.

Изоляция на основе поливинилхлорида. Это самый доступный по цене изоляционный материал. Изоляция из ПВХ отличается высокой пластичностью, а при использовании специальных добавок становится термостойкой и не теряет гибкость даже при низких температурах. Однако из-за наличия в составе пластификаторов ПВХ-оплетка характеризуется невысокой устойчивостью к воздействию химических веществ и несовершенными защитными свойствами.

Изоляция на бумажной основе. Сегодня такая оплетка используется очень редко. Она подходит для монтажа линий с напряжением до 35 кВ. Бумажная изоляция для силовых линий в обязательном порядке пропитывается специальным составом на основе воска, канифоли и масла. Для оплетки высоковольтных сетей применяют многослойный целлюлозный материал. Главный недостаток изоляции на бумажной основе – низкая стойкость к внешним воздействиям.

Изоляции на основе фторопласта. Фторопласт наматывают на жилы кабеля и запекают под воздействием высокой температуры. Это один из самых надежных видов изоляции: он стоек к любым воздействиям, включая химические и механические.

Какая бы изоляция не использовалась для оплетки кабеля, в процессе эксплуатации он может быть поврежден. Это чревато увеличением расходов на электроэнергию, возникновением коротких замыканий и пожаров. Поэтому при подозрении на нарушение целостности изоляции и самой кабельной линии не стоит откладывать на потом приглашение специалистов, которые осуществляют поиск места повреждения кабеля и помогают устранить эту проблему.

Какую изоляцию проводов можно использовать, и как это правильно сделать

Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода.
При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий.
В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?

Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги.
В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов.
Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая.
Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.
Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

Применение резиновой изоляции

В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:

• Влагостойкость.
• Эластичность.
• Высокое сопротивление.
• Устойчивость к высоким температурам.

Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.

Способы изоляции проводов

Изоляция электрических проводов предназначена главным образом для того, чтобы не было утечки токов. По этой причине ее делают из непроводящих (изоляционных) материалов. В зависимости от условий эксплуатации и особенностей конструкции кабелей или проводов выбирают тип изоляции. При электромонтажных работах применяют следующие типы.

• Изоляционная лента.
• ПВХ трубка.
• Термоусадочная трубка.
• Клеммы.

Изоляционная лента

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.

Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.

Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:

Термоусадочные трубки

Термоусадочные трубки делают из полимеров (ПВДФ, ПЭТ, силикон и других). Их применяют преимущественно на низковольтном оборудовании, когда напряжение постоянного тока не превосходит 1 кВ.

Если вы хотите использовать термоусадку для проводов, то надо совершить ряд действий.

1. Отрезать кусочек термоусадочной трубки, полностью перекрывающий оголенный участок провода (место соединения), с запасом около 2 см.
2. Затем надо надеть на один из концов соединяемых проводов трубку.
3. Сделать скрутку проводников.
4. После этого трубку перемещают на скрутку и нагревают строительным феном.

В результате термоусадки изоляция плотно прижимается к проводам. Если фена нет, то можно использовать зажигалку, аккуратно держа ее на небольшом расстоянии.
Так делают при изоляции скрутки последовательно соединенных проводов. Если соединение проводов параллельное (так называемый пучек проводов), то вначале делают скрутку, а затем надевают трубку.
В большинстве случаев термоусадочную трубку удобнее использовать, чем изоленту. Трубку можно быстро надеть, она более плотно облегает соединение проводов и не разматывается. Но снять ее в случае необходимости уже трудней. Придется только счищать ее или срезать.
На трубках производители ставят маркировку, которая показывает, какую температуру она выдерживает, и для какого напряжения подходит. Выпускают трубки разных диаметров и расцветок, поэтому для различных марок и сечений кабелей всегда есть возможность подобрать соответствующую изоляцию, а цветом произвести маркировку.
Как правильно сделать изоляцию проводов с помощью термоусадочной трубки смотрите видеоролик:

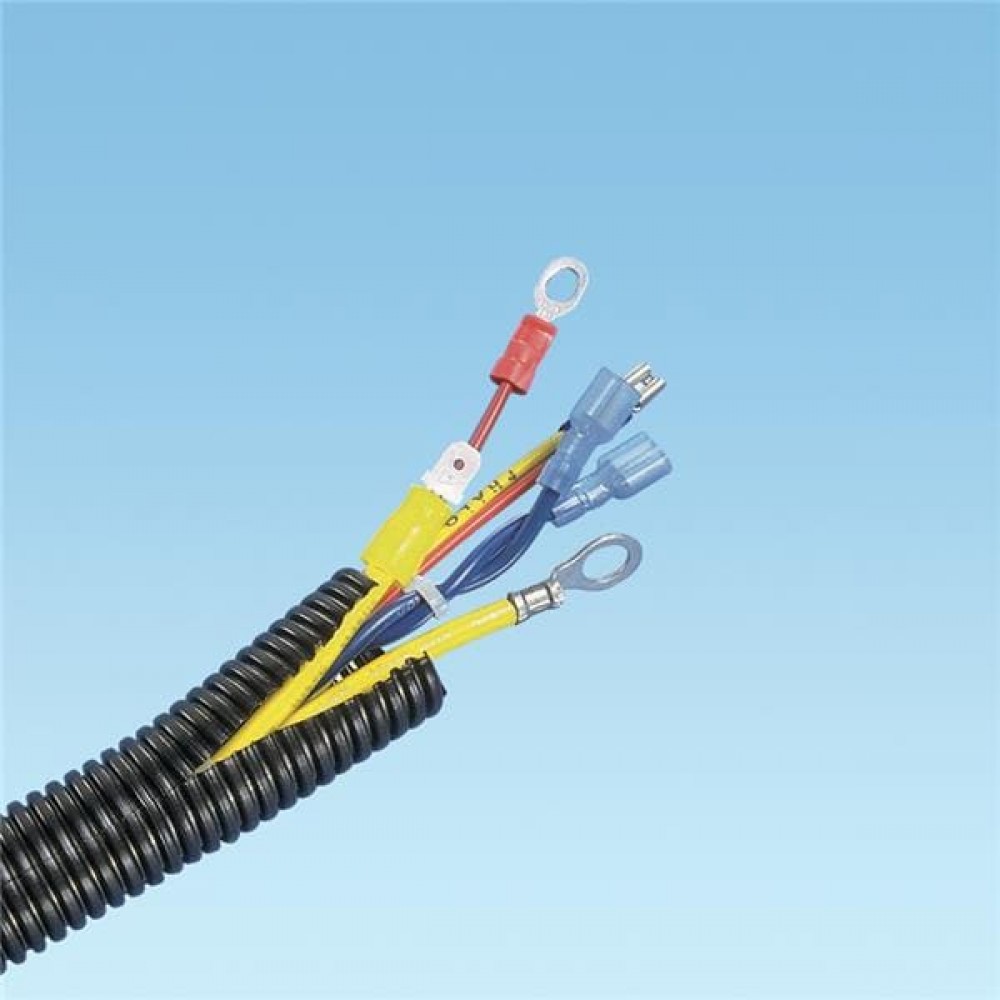

Применение клемм

В качестве изоляции применяют клеммы в диэлектрической оболочке. Клеммы продаются в виде колпачков или колодок, зажимающих провода. Если вы хотите заизолировать провода в распределительной коробке, то выбор клемм – один из вариантов соединения.

Но многое зависит от нагрузки. При высокой нагрузке лучше применять для соединения пайку, а уже сверху надевать изолирующую трубку.
Затягивание алюминиевого провода клеммами с винтами не рекомендуется, поскольку под постоянным давлением алюминий начинает течь. В результате соединение ослабевает, увеличивается сопротивление и происходит короткое замыкание. Если уж вы решили соединить алюминиевые провода клеммами с винтами, то минимум раз в год надо делать ревизию.
Соединение медного и алюминиевого проводов методом скрутки недопустимо. При прохождении тока между металлами возникает электрический потенциал, провода нагреваются, что может вызвать короткое замыкании или того хуже – пожар.
Все же в одном случае скрутку можно сделать – если медный провод покрыть оловянно-свинцовым припоем (залудить). Но чаще для соединения и алюминия и меди применяют клеммные колодки или резьбовой метод (винт, гайка и шайба).

Сопротивление изоляции

Между жилами кабелей и внешней средой могут возникать утечки тока. Одна из задач изоляции – не допустить их появления. Величина, которая показывает, насколько хорошо провод изолирован, называется сопротивлением изоляции.
Чем выше сопротивление, тем надежнее защищены жилы, по которым протекает ток. Каждая марка кабелей имеет свое значение этого показателя. Сопротивление изоляции устанавливается ГОСТом или техническими условиями (ТУ).
Измеряется сопротивление при заданной температуре (около +20°) специальным прибором (мегаомметром). Если проводить измерения при отрицательных температурах, то его значение будет занижено, а в случае жарких условий – завышено. После снятия показаний их заносят в протокол «Измерение изоляции проводов», сравнивают с нормативными и делают выводы о том, пригодны или нет кабели к дальнейшему использованию. Электропроводка, не выдержавшая испытание подлежит ремонту или замене. Сроки периодичности проведения испытания изоляции проводов оговорен Правилами. Так же проверка изоляции проводов производится после окончании электромонтажных работ, ремонтных работ, после намокания или перегрева проводки.
Как правильно проверить сопротивление изоляции проводников с помощью мегаомметра смотрите видеофильм:

Изоляционные материалы — Кабель-Импорт

Изоляционные материалы являются одним из основных составных элементов кабелей и проводов. Для улучшения эксплуатационных свойств кабелей производители используют для их изоляции и оболочки всё более широкий перечень изоляционных материалов. Информация об изоляционных материалах приведена ниже, а их химическая устойчивость, термические и электрические свойства указаны в соответствующих таблицах.

Поливинилхлориды (ПВХ) — это группа материалов на основе пластифицированного поливинилхлорида. Характеризуются повышенной огнестойкостью (не распространяют пламя), устойчивостью к маслам, озону, УФ-излучению и большинству растворителей. У ПВХ большая диэлектрическая проницаемость, чем у полиэтилена (РЕ), что, с учетом относительно большой электрической ёмкости, приводит к ограниченному использованию кабелей для передачи данных с изоляцией из ПВХ (для высоких частот следует использовать кабели с изоляцией из полиэтилена (РЕ)). Поливинилхлориды можно произвольно модифицировать, изменяя их химическую устойчивость, механические, термические и электрические свойства.

Полиэтилен (РЕ) обладает хорошими электрическими свойствами, невысокой диэлектрической постоянной и невысокими потерями, высокой электрической прочностью и удельным объемным сопротивлением. Жесткость и эластичность полиэтилена зависят от его плотности. Полиэтилен низкой плотности (ПЭНП) более эластичный и мягкий, полиэтилен высокой плотности (ПЭВП) более жесткий. Изоляция из полиэтилена легкая, водостойкая и устойчивая к воздействию большинства химических соединений. С учетом невысокой диэлектрической постоянной и потерь, полиэтилен используют для изоляции кабелей, предназначенных для передачи данных и в случаях, когда существенным фактором является невысокая электроёмкость жил. Полиэтилен не устойчив к УФ- излучению, но добавление антиоксидантов и пигментов делает его стойким к солнечному излучению и погодным условиям. Полиэтилен легко воспламеняется и распространяет пламя, во время горения с него стекают горящие капли, но эти недостатки можно устранить путём добавления примесей, уменьшающих возгораемость.

Вспененный полиэтилен получают путем внедрения в структуру полиэтилена пузырьков газа (процесс вспенивания полиэтилена). Диэлектрическая постоянная вспененного полиэтилена уменьшается по мере вспенивания. Этот материал идеально подходит для изоляции жил концентрических кабелей, предназначенных для передачи сигналов высокой частоты. По причине низкой механической прочности вспененного полиэтилена в процессе производства на него часто наносят тонкий слой полиэтилена (вспененный полиэтилен с коркой).

Сшитый полиэтилен (СПЭ) получают при т. н. сшивании полиэтилена (ПЭ), т. е. образовании дополнительных поперечных соединений. Материал сохраняет электрические свойства термопластического полиэтилена, но обладает лучшими механическими свойствами. Изоляцию из сшитого полиэтилена, учитывая ее высокую электрическую сопротивляемость и низкие потери, применяют прежде всего в производстве энергетических кабелей Допустимая продолжительная температура для изоляции из СПЭ составляет 90°С (ПВХ 70°C), a допустимая температура во время короткого замыкания даже 250°C (PVC 160°C), вследствие чего продолжительная нагрузка повышается приблизительно на 20% пo сравнению с ПВХ.

Полипропилен (ПП) обладает электрическими свойствами, близкими к полиэтилену, но он тверже и более устойчив к температурному воздействию. Полипропилен более жесткий, чем полиэтилен. В основном его применяют для изолирования проводов небольших размеров.

Термопластические эластомеры (ТПЭ) группа материалов с исключительными свойствами. Хотя их, как и большинство термопластических материалов, можно штамповать, их эксплуатационные свойства близки к свойствам каучуков. Их основным качеством являются широкие пределы термоустойчивости.

Безгалогенные материалы (HFFR) не содержат элементов галогеновой группы (фтор, хлор, бром, йод, астат) и не выделяют агрессивных и токсичных газов и дымов во время горения. Их электрические и механические свойства подобны к свойствам поливинилхлоридов.

Электрические свойства изоляционных материалов

Термические свойства материалов для изоляции и оболочки

Химическая устойчивость материалов для изоляции и оболочки

+ устойчивый

O устойчивый в определенных условиях

 — неустойчивый

Виды изоляции кабельно-проводниковой продукции | ЭлМикс

При производстве кабелей необходимо обеспечить надежную изоляцию отдельных проводников относительно друг друга и внешней среды. Для этого применяют различные материалы – диэлектрики. Свойство не проводить ток, и, следовательно, являться хорошим изолятором, присуще резине, полиэтилену и поливинилхлориду (ПВХ), фторопластам и полистиролу, шелку, бумаге и различным лакам. Все эти материалы широко применяются в кабельном производстве.

Основные виды кабелей в зависимости от условий эксплуатации

Использование того или иного изоляционного материала для изготовления определенного типа кабеля определяется конструктивными особенностями изделия и эксплуатационными параметрами электрических сетей, в которых они будут применяться. Различают:

• кабеля в защитной оболочке, рассчитанные на максимальное напряжение до 700В в сетях постоянного тока, либо 220В в однофазных (380В – в трехфазных) сетях переменного тока.
• кабеля без оболочки, предназначенные для эксплуатации при напряжениях до 700В в сетях постоянного, а также 220В и 380В — переменного тока.
• кабеля в оболочке и без таковой для сетей, напряжение в которых составляет 700В – 1000В постоянного, и 220В-400В переменного тока при однофазном и трехфазном подключении соответственно.
• кабеля для сетей до 3600В постоянного, и напряжений в диапазоне 400В — 1800В переменного тока.
• кабеля, рассчитанные на эксплуатацию в сетях постоянного тока 1000В — 6000В, и 400В – 1600В — переменного.

Рассмотрим наиболее часто используемые изоляционные материалы:

Резина

Основное преимущество данного вида изоляции – отличные диэлектрические свойства и повышенная гибкость. Кабели, изготовленные с использованием резиновой изоляции, удобны в работе и облегчают монтаж сетей со сложной геометрией.

В процессе производства кабелей применяют как синтетическую, так и резину, полученную из натурального сырья. Однако с течением времени и тот, и другой вид материала пересыхает, стареет и растрескивается. В таком состоянии резина частично утрачивает свои изоляционные свойства и становится причиной выхода кабелей из строя.

Примером кабеля с резиноволй изоляцией может послужить марка КГ и его модификация КГ-хл, используемая в районах с низкими температурами.

Поливинилхлорид (ПВХ)

Часто используемый в промышленности дешевый термопластичный полимер. Хорошо поддается формовке, поэтому изделия из него, в том числе и изоляция, обходятся достаточно дешево.

Существенными недостатками изоляции на основе ПВХ является потеря этим материалом гибкости и пластичности при низких температурах, а также критичное размягчение при температурах выше 65°С. Поэтому при производстве кабельной продукции обычно используется более устойчивая к воздействию высоких и низких температур разновидность — хлорированный ПВХ, а также поливинилхлориды с различными пластификаторами.

Негорючие свойства изоляции из ПВХ-пластиката широко используются для изготовления кабельно-проводниковой продукции, используемой во взрыво- и пожаро-опасных помещениях. Например ВВГнг-LS

Полиэтилен

Этот популярный материал устойчив ко многим химическим веществам и может применяться в условиях воздействия агрессивных сред.

Следует учитывать, что обычный полиэтилен термопластичен и не подходит для использования в качестве изолятора при высоких температурах. Для этой цели используют сшитый (ошибочное, но распространенное второе название – вулканизированный) полиэтилен. Этот материал лишен указанного недостатка.

В качестве примера кабеля с изоляцией жил, выполненной из сшитого полиэтилена, можно привести АПВБбШв

Бумажная изоляция

Использование бумаги в качестве изоляции в настоящее время ограничено, так как ее с успехом заменили более совершенные по своим физическим свойствам современные материалы. Кабеля с изоляцией из бумаги и ее производных рассчитаны на напряжения до 35 кВ.

В силовых кабелях в качестве изоляции используется бумага, пропитанная специальным составом из смеси масла, воска и канифоли, который улучает диэлектрические и физические свойства бумажной основы. При производстве кабелей для высоковольтных электрических сетей применяют материалы на основе многослойной целлюлозы. Общим недостатком изоляции, изготовленной из бумаги, являются ограничения температурного режима (опасность возгорания) и низкая влагостойкость.

Бумага пропитанная вязким диэлектрическим составом используется для изоляции жил кабеля ААБ2л.

Фторопласт

Использование этого материала в качестве изоляции при производстве кабелей сопряжено со сложностями технологии. Сначала производится обмотка проводников фторопластовой лентой, после чего их нагревают до полного «спекания» материала оболочки в однородную структуру.

Такой изолятор считается самым надежным. Фторопласт прочен, устойчив к агрессивным средам и химическим веществам, сохраняет изоляционные и физические свойства в широком диапазоне температур.

Различие изоляции кабелей и проводов

Провода бывают и голыми, но в большинстве случаев они имеют и многослойную изоляцию, как внутреннюю, так и внешнюю, что отчасти роднит их с кабелями. При этом в зависимости от используемого типа изоляции меняются и характеристики итоговой продукции. Для защиты от влаги, ультрафиолета, экстремальных температур и от механических повреждений используются совершенно разные материалы и технологии. Наилучшие показатели по всем параметрам достигаются при использовании многослойной композитной изоляции, но такие кабели обычно стоят достаточно дорого.

Изоляционные материалы

Резина. Старый, как мир, материал, который востребован и по сей день. Гибкий и долговечный, он к тому же помогает защитить провода от воздействия низких температур, а потому часто применяется в наружной электропроводке. К недостаткам резины можно отнести её горючесть и токсичность при горении.

Силиконовая резина. Обладает всеми достоинствами обычной, но при этом в случае возгорания оставляет после себя диэлектрическую плёнку. Это существенно снижает риск короткого замыкания в случае пожара.

Поливинилхлорид. Самая распространённая сейчас разновидность оплётки, дешёвая, гибкая и к тому же негорючая. Широко применяется для изоляции проводов в помещениях, но только внутри, так как при температуре ниже -20 поливинилхлорид становится ломким.

Полиэтилен. Не боится ни холода, ни химических воздействий, но отличается невысокой гибкостью.

Карболит. Обладает отличной изоляцией, и является относительно гибким. К примеру, из него же обычно изготавливают корпуса розеток и вилки для шнуров электроприборов. Правда, карболит не столь гибок, как большинство других видов изоляции.

Бумага. Отдельные жилы могут быть изолированы специально пропитанной бумагой, и такая защита весьма эффективна. Правда, качество конкретного изделия напрямую зависит от того, какое вещество было использовано для пропитки бумажного материала.

Наружная защита

•
  Бронирование. Подобные кабели обладают высочайшим уровнем защиты, поэтому они применяются там, где им грозят высокие нагрузки и механические повреждения. Стоят бронированные кабели по понятным причинам весьма дорого.
•
  Экранирование. Применяется в основном в кабелях, предназначенных для прокладки внутри здания. Экранирование помогает избежать помех для радиооборудование. Изготавливается защитный слой чаще всего из фольги.
•
  Стальная оплётка. Более лёгкий вариант бронирования, к тому же более дешёвый. Обеспечивает высокую прочность на разрыв, но не может защитить от сильного давления. Не боится окисления, так в изготовлении оплётки обычно применяется оцинкованная сталь, резистентная к агрессивной окружающей среде.
•
  Оплётка из хлопчатобумажного материала. Благодаря особой пропитке надёжно защищает провода и кабели от проникновения влаги, препятствуя их гниению. Также обеспечивает более-менее неплохой уровень защиты от механических повреждений.

Материалы для жил силовых кабелей

Основными элементами силовых кабелей, которые имеются в любой электроустановке и предназначены для передачи электрической энергии, являются токопроводящие жилы, изоляция, оболочка и защитные покровы. (В некоторых типах есть еще экран, заполнители и защитное заземление.)

Главное различие между силовыми кабелями разного типа состоит в применении в их конструкции разных материалов для изготовления жил и изоляции, а также в типе оболочки.

Кабельные жилы могут быть многопроволочными или однопроволочными, а также различаться по форме: они бывают сегментные, секторные, круглые и т.п.

В этой статье мы обсудим, какие материалы используются для кабельных жил.

Основные материалы для изготовления жил кабелей — это алюминий и медь. Сравним их.

(Стоит сказать, что изготавливаются жилы для кабелей и из стали, а также биметаллические. Однако, в силу плохой проводимости, они очень редко используются на практике, поэтому о них мы ниже говорить не будем.)

В изготовлении силовых кабелей первое место среди материалов занимает электротехническая медь, которую получают в процессе электролитического рафинирования. Данный процесс недешев, однако именно он дает наиболее качественный проводник. Из шести классов токопроводящих жил, на которые согласно ГОСТу подразделяется данная продукция, лишь медь подходит для применения в изделиях всех классов, в том числе в кабелях повышенной гибкости.

Алюминий занимает второе место среди используемых материалов в сфере производства проводов и кабелей. Но так как цены на медь с 2008 года выросли в четыре раза (да и до этого медь была намного дороже алюминия), значение алюминиевой катанки все увеличивается. Свойствами алюминия (низкой стойкостью на излом) обусловлено то, что жилы из него не используют в гибких кабелях, а только для стационарной прокладки.

Провода из меди могут выдерживать больше изгибов в одном и том же месте, чем алюминиевые (восемьдесят против двенадцати). Но если речь идет о, например, квартирной проводке, спокойно лежащей внутри стены, то стойкость к изгибам, разумеется, теряет значение.

Жилы из меди сечением до 12 мм² делают однопроволочными, 25—95 мм² могут быть много- или однопроволочными, а с 120 до 800 мм² уже только многопроволочными.

Алюминий более мягок, а потому однопроволочные жилы из алюминия могут быть толще.  Для алюминиевых жил те же самые цифры выглядят следующим образом: меньше 35 мм² — одно-, 50—240 мм² — одно- или много-, и от 300 до 800 мм² — исключительно многопроволочные.

С точки зрения устойчивости к окислению ситуация в целом одинакова, окисление алюминия, о котором говорят его противники, происходит лишь на поверхности, тогда как внутри жила сохраняет превосходные электропроводящие свойства. Примерно та же ситуация с медью – окисление идет поверхностно, но у меди еще и гораздо медленнее.

Алюминиевые жилы чаще применяют в промышленности (сварочной и металлургической), тогда как медные в основном являются материалом для электротехники и прокладки кабелей в жилых зданиях. Кроме того, для алюминиевого кабеля характерен гальванический эффект, который ведет к электрокоррозии и снижает эффективность провода. Поэтому, несмотря на дороговизну медного кабеля, в особенно ответственных конструкциях применяют именно его.

При выборе медного кабеля стоит быть аккуратным. Если в жилах силового кабеля используются неочищенная или вторичная медь, это резко снижает не только стоимость производства такого кабеля, но и его качество. Однако ни микрометр, ни весы не помогут вскрыть этот недостаток — здесь понадобится омметр – сопротивление кабеля из неочищенной меди выше эталонного сопротивление чистой медной жилы.

Итак, какие нужно сделать выводы? Алюминиевый кабель намного дешевле медного, но уступает ему почти по всем остальным параметрам. Соответственно, перед тем как выбрать алюминий, нужно тщательно взвесить, не повлияет ли какой-либо из его недостатков на использование. Только если вы абсолютно уверены, что кабель не придется часто перекладывать или прокладывать в труднодоступных местах, не придется сильно перегибать, от него не потребуется работать под высокими напряжениями и не потребуется работать в течение долгого времени (десятилетий), то можно взять именно алюминий. Во всех остальных случаях (а также если есть сомнения) рекомендуем медь.

Изоляционные материалы | Allied Wire & Cable

Материалы для изоляции проводов и кабелей

Что такое изоляция проводов и кабелей?

Изоляция — это непроводящий материал в конструкции кабеля. Его также часто называют диэлектриком в радиочастотных кабелях.

Изоляция

предотвращает утечку тока, что предотвращает контакт тока провода с другими проводами и кабелями поблизости. Он также сохраняет целостность материала провода, защищая от угроз окружающей среды, таких как вода и тепло.Долговечность и эффективность провода зависят от его изоляции.

Какие бывают типы изоляции проводов и кабелей?

Существует множество различных материалов для изоляции проводов и кабелей, которые различаются в зависимости от варианта использования. Тремя основными изоляционными материалами являются пластик, резина и фторполимер. Ниже приведен список изоляционных материалов для проводов и кабелей с информацией о типичном использовании, преимуществах и недостатках каждого варианта. Изоляция проводов и изоляция кабелей в основном одинаковы.Когда дело доходит до изоляции проводов, вы пытаетесь изолировать один проводник, что является определением провода. Говоря об изоляции кабеля, мы обычно имеем в виду кабель, состоящий из нескольких (проволочных) проводников. Изоляция кабеля может относиться к типу изоляции, окружающей каждый провод, или к изоляции кабеля в целом, тип изоляции и уровень изоляции для вашего кабеля будут зависеть от варианта использования вашего приложения.

Пластиковая изоляция

Сравнительные свойства пластиковой изоляции

Резиновая изоляция

Сравнительные свойства резиновой изоляции

Фторполимерная изоляция

Сравнительные свойства фторполимерной изоляции

Типы пластиковой изоляции

Поливинилхлорид (ПВХ)

• ПВХ — это относительно недорогой и простой в использовании материал для изоляции проводов и кабелей, который можно использовать в различных областях. Изоляция из ПВХ имеет диапазон температур от -55°С до +105°С и устойчива к огню, влаге и истиранию. Он также может выдерживать воздействие бензина, озона, кислот и растворителей.

ПВХ

• можно использовать в качестве изоляционного материала в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Изоляция из ПВХ может использоваться в толстостенных и тонкостенных конструкциях. Однако его не следует использовать, когда требуется гибкость и увеличенный срок службы при низких температурах.При использовании с втягивающимся шнуром гибкость ниже среднего. ПВХ демонстрирует высокое затухание и потери емкости, что означает потерю мощности при использовании в электрической системе.

Полужесткий ПВХ (SR-PVC)

• Полужесткий ПВХ в основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для калибра 30-16 10-миллиметровая стена соответствует стандарту UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВХ также устойчив к теплу, воде, кислоте и щелочи. Он также огнестойкий.

Пленум Поливинилхлорид (пленум ПВХ)

• Пленум ПВХ подходит для использования в пленумных пространствах — строительных пространствах за подвесными потолками или фальшполами, оставленными открытыми для обеспечения циркуляции воздуха. Стандартный ПВХ считается вариантом изоляции, не относящимся к пленуму, поскольку он не обладает качествами, необходимыми для безопасного использования в пленумных зонах. Чтобы быть классифицированной как пленум, изоляция должна соответствовать более строгим правилам пожарной безопасности.

Полиэтилен (PE)

• PE в основном используется в коаксиальных кабелях и кабелях с низкой емкостью из-за его образцовых электрических качеств. Он часто используется в этих приложениях, потому что он доступен по цене и может быть вспенен для снижения диэлектрической проницаемости до 1,50. Это делает PE популярным вариантом для кабелей, требующих высокоскоростной передачи.

• Полиэтилен

  также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям.Его можно использовать при температуре от -65°С до +80°С. Полиэтилен любой плотности является жестким, твердым и негибким. Этот материал также легко воспламеняется. Можно использовать добавки, чтобы сделать его огнестойким, но это пожертвует диэлектрической проницаемостью и увеличит потери мощности.

Полипропилен (ПП)

Полиуретан (PUR)

• Полиуретан известен своей исключительной прочностью, гибкостью и долговечностью даже при низких температурах.Он также имеет отличные рейтинги устойчивости к химикатам, воде и истиранию. Этот материал хорошо подходит для втягивания шнура и является популярным вариантом для военных целей в соляном тумане и при низких температурах.
• PUR является горючим материалом. Его можно сделать огнезащитным, но это пожертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства. Из-за этого его используют для курток больше, чем для утепления.

Хлорированный полиэтилен (ХПЭ)

• CPE обладает очень хорошей термо-, масло- и атмосферостойкостью.CPE служит более дешевой и экологически чистой альтернативой CSPE. Его надежная работа при воздействии огня также делает его выгодной альтернативой изоляции из ПВХ. CPE обычно используется в силовых кабелях и кабелях управления, а также в промышленных электростанциях.

Нейлон

• Нейлон обычно экструдируется поверх более мягких изоляционных компаундов. Он служит в качестве прочной оболочки, демонстрируя высокую стойкость к истиранию, прорезанию и химическому воздействию, особенно в тонкостенных приложениях.Он также чрезвычайно гибкий. Одним из недостатков нейлона является его поглощение влаги. Это ухудшает некоторые его электрические свойства.

Сравнительные свойства пластиковой изоляции

Типы резиновой изоляции

Термопластичная резина (TPR)

• Во многих случаях TPR используется вместо настоящего термореактивного каучука. Он имеет улучшенную окрашиваемость, более высокую скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к теплу, погодным условиям и старению без отверждения. TPR не устойчив к проколам, но может использоваться в тех случаях, когда предпочтительны другие свойства резины.

Неопрен (полихлоропрен)

• Неопрен представляет собой синтетический термореактивный каучук, который необходимо вулканизировать для получения требуемых качеств. Обладает превосходной стойкостью к истиранию, прорезанию, маслу и растворителям.Неопрен также известен своим долгим сроком службы, широким диапазоном температур и удобством использования. Он удивительно огнестойкий и самозатухающий. Неопрен особенно желателен для ручных шнуров и часто используется в военной продукции.

Бутадиен-стирольный каучук (SBR)

• SBR представляет собой термореактивный состав, по свойствам схожий с неопреном. Он имеет диапазон температур от -55° по Цельсию до +90° по Цельсию. SBR в основном используется в кабелях Mil-C-55668.

Силикон

• Силикон чрезвычайно термостойкий, огнестойкий и может использоваться при температурах до +180° по Цельсию. Он умеренно устойчив к истиранию и чрезвычайно гибок. Преимущества включают длительный срок хранения и хорошие свойства сцепления, которые необходимы для многих электрических применений.

Стекловолокно

• Стекловолокно является наиболее широко используемой изоляцией из стекла. Его можно использовать непрерывно при температуре до +482° по Цельсию.Этот материал устойчив к влаге и химическим веществам, но лишь довольно устойчив к истиранию. Его обычные области применения включают термообработку, печи для обжига стекла и керамики, литейные производства и обширные применения в обработке алюминия.

Этилен-пропиленовый каучук (EPR)

• EPR известен своими превосходными тепловыми и электрическими характеристиками, что позволяет использовать меньшую площадь поперечного сечения при той же несущей способности, что и другие кабели. Он обычно используется в высоковольтных кабелях.EPR — это теплостойкость, устойчивость к окислению, атмосферным воздействиям, воде, кислотам, спиртам и щелочам.
• Гибкость этого материала также делает его подходящим для временных установок и применения в горнодобывающей промышленности. EPR имеет диапазон температур от -50°C до +160°C, но не так устойчив к разрыву, как другие варианты изоляции. Он также относительно мягкий и может потребовать большей осторожности во время установки, чтобы избежать повреждений.

Резина

• Резиновая изоляция обычно относится как к натуральному каучуку, так и к смесям SBR, каждая из которых доступна в различных формулах для использования в широком диапазоне применений.Поскольку формулы различаются, то же самое происходит с температурными диапазонами и некоторыми другими основными характеристиками. Хотя этот тип изоляции имеет плохую масло- и озоностойкость, он демонстрирует хорошую низкотемпературную гибкость, электрические свойства, а также устойчивость к воде, спирту и истиранию.

Хлорсульфированный полиэтилен (CSPE)

• CSPE хорошо работает в качестве низковольтной изоляции. Он известен своей способностью работать в широком диапазоне температур и устойчивостью к химическим веществам и ультрафиолетовым лучам.Этот изоляционный материал можно найти в проводах приборов, подводящих проводах, выводах катушек, трансформаторах и подводящих проводах двигателя. CSPE также упоминается как Hypalon, зарегистрированная торговая марка Dupont.

Этилен-пропилен-диеновый мономер (EPDM)

• Эта изоляция из синтетического каучука демонстрирует исключительную устойчивость к теплу, озону, атмосферным воздействиям и истиранию. EPDM также обладает превосходными электрическими свойствами. Дополнительные преимущества включают превосходную гибкость как при высоких, так и при низких температурах, от -55°C до +150°C, а также хорошую диэлектрическую прочность.EPDM используется в качестве замены силиконового каучука в некоторых случаях.

Сравнительные свойства резиновой изоляции

Типы фторполимерной изоляции

ПФА

• PFA имеет различные номинальные температуры в зависимости от конструкции кабеля, от -65°C до +250°C. Он также имеет очень низкий коэффициент рассеяния, что делает его электрически эффективным вариантом. Он не обладает термореактивными свойствами, что ограничивает его использование только в некоторых случаях. Хотя PFA можно обрабатывать в больших длинах, это также дорогой материал.

Политетрафторэтилен (ПТФЭ)

• ПТФЭ представляет собой термопластичный материал, работающий в диапазоне температур от -73°C до +204°C. Он чрезвычайно гибкий, а также устойчив к воде, маслу, химическим веществам и теплу.Механические свойства ПТФЭ низкие по сравнению с другими фторполимерными материалами.

Фторированный этиленпропилен (ФЭП)

• Этот материал в основном используется из-за его технологических характеристик и широкого спектра применения. Он также обладает высокой огнестойкостью. Улучшение передачи данных также может быть достигнуто при вспенивании ФЭП. Ценообразование и обработка также совершенствуются. FEP обычно используется в кабелях для пленумов и в военных приложениях.

ETFE и ECTFE Халар

• Эти материалы прочнее и гибче, чем PFA или FEP, и могут становиться термореактивными под действием облучения. Вспенивание ECTFE и ETFE улучшает передачу данных и снижает вес. Однако ETFE и ECTFE лишены многих электрических преимуществ FEP.

Поливинилиденфторид (ПВДФ)

• PVDF — гибкий, легкий и термостабильный материал. Он также устойчив к химическим веществам, теплу, погодным условиям, истиранию и огню.ПВДФ является относительно недорогим вариантом изоляции, поэтому он используется в самых разных отраслях и областях применения. Он часто встречается в кабелях, которые должны соответствовать стандарту UL 910 Plenum Cable Flame Test, который маркирует кабели как пригодные для использования в пространстве здания для циркуляции воздуха. PVDF также обычно называют Kynar, зарегистрированный товарный знак Arkema Inc.

.

Термопластичные эластомеры (TPE)

• Термопластичные эластомеры состоят из смеси полимеров, обычно пластика и каучука, чтобы объединить преимущества каждого материала в одном изоляционном продукте.TPE можно формовать, экструдировать и повторно использовать как пластиковые материалы, сохраняя при этом гибкость и эластичность резины.
• TPE обычно используется в тех случаях, когда обычные эластомеры не могут обеспечить необходимый диапазон физических свойств. В настоящее время TPE все чаще используется в автомобильной и бытовой технике. Недостатки TPE включают плохую химическую и термостойкость, низкую термическую стабильность и более высокую стоимость по сравнению с другими типами изоляции.

Сравнительные свойства фторполимерной изоляции

Различные типы изоляции проводов и кабелей!

Преимущества различных изоляций проводки!

В мире проводов и кабелей всегда есть новые инновации и различные типы альтернатив, каждая из которых помогает различным электроустановочным изделиям выполнять определенные функции. Одним из наиболее важных элементов электротехнического изделия сегодня является тип изоляции, также известный как электрический изолятор.

Архивы блога Sycor

Прежде чем углубиться в широкий спектр различных химических изоляционных материалов, давайте сначала рассмотрим назначение электрической изоляции. Как следует из названия, это изолятор, означающий, что он удерживает вещи (электричество) внутри. Википедия определяет его как «материал, внутренние электрические заряды которого не протекают свободно или через него протекает очень небольшой электрический ток под действием электрического поля (Википедия).

Существует значительное количество изоляционных материалов для проводки, которые варьируются от почти идентичных химических соединений до совершенно разных. Многие из этих похожих конструкций в основном одинаковы, но некоторые производители немного изменили некоторые особенности конструкции, так как это позволяет им маркировать материал. Это затрудняет охват значительного количества очень похожих соединений. Таким образом, наиболее эффективным способом разрушения этих изоляционных материалов является их базовая и наиболее популярная составная конструкция.

Пластиковая изоляция провода

Изоляция из ПВХ (поливинилхлорид)

ПВХ является третьим наиболее производимым пластиковым полимером. ПВХ является гибким, жестким и относительно простым в использовании, при этом являясь одним из наиболее экономичных вариантов. Нормальный диапазон температур составляет от -55°C до 105°C и используется в самых разных областях: от медицинских, пищевых, коммерческих и многих бытовых. Комбинация ПВХ с другими пластификаторами придает кабелю дополнительную гибкость и прочность, что делает его универсальным в сложных условиях применения.

Полиэтиленовая изоляция (полиэтилен)

Самый производимый пластик в мире из-за его универсальности в применении и цены. Являясь частью семейства термопластов, полиэтилен можно непрерывно нагревать и придавать ему любую форму. Обладая низкой диэлектрической проницаемостью и полиэтиленовой изоляцией с низким содержанием капитана, они применимы для широкого спектра применений, будучи устойчивыми к кислотам, растворителям, воде и щелочам.

Полипропиленовая изоляция (полипропилен)

PP представляет собой термопластичный полимер из группы полиолефинов.Будучи применимым для широкого спектра применений, полипропилен неполярен и имеет более высокую термостойкость, более твердую внешнюю оболочку и меньшую гибкость. Полипропиленовая изоляция также имеет температурный диапазон от -30°C до 105°C.

Полиуретановая изоляция (полиуретан)

PUR представляет собой полимер, в котором органические единицы объединены карбонатом. Будучи очень гибким и прочным при низких температурах, PUR обычно не используется из-за его слабых электрических свойств и воспламеняемости, но все же является хорошим выбором благодаря защите внешней оболочки.

Нейлоновая изоляция

Нейлон

обладает исключительной стойкостью к прорезанию, химическому воздействию и истиранию. Нейлон также чрезвычайно гибок и обычно экструдируется поверх более мягкого изоляционного материала. Нейлон является хорошей альтернативой для своих применений, но имеет более слабое проникновение влаги, что снижает его общие электрические свойства.

Резиновая проволочная изоляция

Изоляция TPR (термопластичная резина)

TPR также называют термопластичным эластомером или TPE.Прочная комбинация каучука и других пластификаторов, эта альтернатива изоляции обладает эффективной устойчивостью к теплу, атмосферным воздействиям и старению. Будучи очень универсальной изоляцией, TPR является хорошим выбором для суровых и требовательных условий.

Неопреновая изоляция (полихлоропрен)

Обладая высокой химической стойкостью, неопрен обычно используется в военной, горнодобывающей, энергетической и нефтяной промышленности. Неопрен является хорошим выбором для более сложных суровых условий, поскольку его электропроводность не очень хорошо сравнивается с другими более проводящими вариантами коммерческого применения.

Стирол-бутадиеновая изоляция (SBR)

Этот синтетический каучук создается из стирола и бутадиена, что позволяет ему заменить большинство других натуральных каучуков. Диапазон температур этого уникального изоляционного материала составляет от -55°C до 90°C. наконец, этот материал также устойчив к истиранию.

Изоляция из силиконовой резины

Силикон — широко используемый материал для изоляции проводки общего назначения.Силикон также постоянно используется для высокотемпературных применений, начиная от 150 ° C или 250 ° C, в зависимости от того, какой класс вы используете.

EPR (этиленпропиленовый каучук) Изоляция

EPR используется для высоковольтных приложений. Подобно каучуку EPDM, этот синтетический эластомер обладает превосходными тепловыми характеристиками при гораздо меньшей площади поперечного сечения. EPR также имеет температурный диапазон от -50°C до 160°C.

Резиновая изоляция

Эта изоляция относится к натуральному каучуку, который имеет широкий спектр формул, которые могут быть специально применены для любых требований применения.Резина — хороший выбор, так как электричеству очень трудно пробиться через нее, но легко пройти через проход через изоляцию. Этот изоляционный материал также устойчив к озону и маслам.

Фторполимерная изоляция проводов

Изоляция PFA

PFA — это энергосберегающий вариант, способный выдерживать температуры от -100°C до 250°C. PFA обычно используется в проволоке для термопар, но также очень эффективен в военной, аэрокосмической, нефтяной и газовой промышленности.PFA устойчив к огню, химическим веществам, УФ-излучению и обладает хорошей гибкостью.

Изоляция из ПТФЭ (политетрафторэтилен)

PTFE — очень надежный изолятор, который стабильно работает в соответствии с требованиями применения. ПТФЭ способен выдерживать диапазон температур от -60°C до 200°C, обладает огнестойкостью, устойчивостью к ультрафиолетовому излучению, химической стойкостью и превосходной гибкостью.

Изоляция FEP (фторированный этиленпропилен)

Обладает превосходными электрическими свойствами, может применяться в широком диапазоне температур и очень устойчив к химическим веществам.Имея температурный диапазон от -80°C до 200°C, изоляция FEP может последовательно применяться в химической, авиационной, медицинской, электронной и аэрокосмической промышленности.

Изоляция ETFE (этилен-тетрафторэтилен)

ЭТФЭ — это базовый пластик, изготовленный из фтора. Он полезен в широком диапазоне применений и обладает хорошей коррозионной стойкостью, высокой прочностью, работает в широком диапазоне температур. Эта эффективная изоляция также пригодна для вторичной переработки и улучшает передачу данных при одновременном снижении общего веса провода.

Изоляция TPE (термопластичные эластомеры)

TPE имеет диапазон температур от -50°C до 105°C, огнестойкость, устойчивость к УФ-излучению и надежную гибкость. TPE обычно используется в приложениях, требующих портативного кабеля управления, в медицинской промышленности, автомобильной промышленности и в робототехнике. TPE также можно экструдировать, формовать и использовать повторно, сохраняя при этом гибкость и другие свойства аналогичной резиновой изоляции.

Изоляция из стекловолокна

Изоляция из стекловолокна используется в приложениях, связанных с термообработкой, в печах для обжига стекла и керамики, в литейных цехах и в широком спектре применений при обработке алюминия.Кроме того, изоляция устойчива к истиранию, химическим веществам и влаге.

Существует множество различных видов изоляции, каждый из которых придает потенциально разные и уникальные свойства проводникам, которые они покрывают. Способность выбрать правильную изоляцию с правильным проводом для конкретных приложений может быть трудной для понимания, и тем более, если вы неопытны. В компании Sycor Technology мы понимаем, что не все имеют полный рабочий день в электромонтажной отрасли и, возможно, покупают провод впервые.Благодаря нашему опыту продаж мы сможем точно определить, какие изоляторы лучше всего подходят для решения, которое вы ищете. Не стесняйтесь звонить или писать по электронной почте, и мы будем рады помочь ответить на любые ваши вопросы об изоляционных материалах и проводах, которые они защищают.

Позвоните по бесплатному номеру – 1 800 268 9444     или     Напишите нам по электронной почте – [email protected]

Каталог продукции Sycor

Сайкор Маркетинг

Популярные типы изоляции проводов | МЭВК.

com

Что такое изоляция проводов и почему это важно? Изоляция проводов — это материал, который покрывает и скрепляет провода. Его цель состоит в том, чтобы удерживать электрический ток от содержащихся проводов. Как правило, изоляция проводов изготавливается из пластика или полимеров. Двумя наиболее распространенными типами материалов, используемых для изоляции проводов, являются термопласт и термореактивный материал.

Термопласт по сравнению с термореактивным

ТЕРМОПЛАСТИК:  Материал, который размягчается, течет или деформируется при воздействии достаточного тепла и давления.Эти соединения нагреваются и выдавливаются на проводник. Точно так же изоляция на готовом изделии может быть повторно расплавлена ​​или размягчена под воздействием тепла.

• Простота изготовления
• Обычно дешевле
• Лечение не требуется
• Плавится при нагревании
• Можно экструдировать в очень тонкие стенки

ТЕРМОРЕАКТИВНЫЙ: Материал, который не размягчается, не течет и не деформируется под воздействием тепла и давления. После экструзии на проводник эти соединения не будут повторно плавиться, однако они могут сгореть или испортиться из-за нагревания.

• Затвердевает и стареет при перегреве
• Прощает при перегрузках
• Улучшенные свойства при низких температурах
• Более высокий температурный потенциал
• Обычно дороже
• Требуется процесс отверждения при экструдировании
• Не экструдированный менее 22 AWG в процессах CV.Облученные продукты могут быть экструдированы в меньших размерах.

Термопластичные соединения

В термопластичных компаундах

используются добавки для усиления определенных свойств термопласта. В зависимости от проекта, над которым вы работаете, вы можете выбрать изоляцию проводов, в которой специально используется одно из следующих термопластичных соединений, чтобы лучше удовлетворить ваши потребности.

ПОЛИВИНИЛХЛОРИД ПВХ , иногда называемый винилом или поливинилхлоридом, состоит из трех типов виниловых соединений — стандартного, полужесткого и облученного. В зависимости от состава номинальная температура может варьироваться от -55 C до 105 C. Типичные значения диэлектрической проницаемости могут варьироваться от 2,7 до 6,5

СТАНДАРТ ПВХ , рассчитанный на 1000 вольт или менее, используется для подключения, компьютерных и контрольных проводов. Различные соединения используются для 60C, 80C, 90C и 105C службы наряду с коммерческими и военными приложениями.

ПОЛУЖЕСТКИЙ ПВХ (SRPVC) намного прочнее стандартного винила. Он обладает большей устойчивостью к истиранию и прорезанию, а также обеспечивает более стабильные электрические свойства.

ОБЛУЧЕННЫЙ ПВХ  имеет повышенную стойкость к истиранию, прорезанию, пайке и растворителям. Облучение превращает винил из термопласта в термореактивный материал.

ПОЛИЭТИЛЕН  (ПЭ)  является очень хорошей изоляцией, поскольку обеспечивает низкую диэлектрическую проницаемость, стабильную диэлектрическую проницаемость на всех частотах и ​​очень высокое сопротивление изоляции. С точки зрения гибкости полиэтилен может варьироваться от жесткого до очень жесткого в зависимости от молекулярной массы и плотности.Низкая плотность является наиболее гибкой, в то время как составы с высокой плотностью и высокой молекулярной массой очень твердые. Влагостойкость отличная, однако оба вида легко воспламеняются. Составы Brown и Black обладают отличной атмосферостойкостью. Диэлектрическая проницаемость составляет 2,3 для сплошной изоляции и 1,5 для ячеистых (вспененных) конструкций.

РУЛАН  это огнеупорный полиэтилен, содержащий добавки для снижения скорости горения. Эти добавки лишь незначительно влияют на физические или электрические свойства изоляции.

ПРОПИЛЕН (ТВЕРДЫЙ И ЯЧЕИСТЫЙ)  по электрическим свойствам подобен полиэтилену. Этот материал в основном используется в качестве утеплителя. Как правило, он тверже полиэтилена, что делает его пригодным для тонкостенной изоляции. Максимальная температура UL может составлять 60°C или 105°C. Диэлектрическая проницаемость составляет 2,59 для сплошных и 1,55 для ячеистых (вспененных) конструкций.

KYNAR  имеет высокую механическую прочность, превосходную стойкость к истиранию и прорезанию, а также существенно сниженную текучесть на холоде, что делает его превосходной изоляцией проводов объединительной платы.Kynar является самозатухающим, устойчивым к излучению и рассчитан на температуру 135°C.

TEFZEL (ETFE) рассчитан на температуру 150°C, имеет очень хорошие электрические свойства, химическую инертность, длительный срок службы при изгибе и исключительную ударную вязкость. Тефзел может выдержать необычайное количество физических воздействий и самозатухает. Tefzel является зарегистрированным товарным знаком корпорации DuPont.

HALAR (ECTFE) имеет удельный вес 1,68, самый низкий из всех фторуглеродов. Его диэлектрическая проницаемость и коэффициент рассеяния на частоте 1 МГц равны 2. 6 и 0,013 соответственно. Халар обугливается, но не плавится и не горит под воздействием прямого пламени и сразу же гаснет при удалении пламени. Его другие электрические, механические, термические и химические свойства почти идентичны свойствам Тефцеля. Его температурный рейтинг составляет от -70C до 150C. Halar является зарегистрированным товарным знаком Ausimont Corporation.

ТЕФЛОН (ФЭП)  поддается экструзии аналогично ПВХ и полиэтилену, что позволяет использовать провода и кабели большой длины. ФЭП обладает отличными электрическими характеристиками, химической инертностью и рабочей температурой 200°С. Teflon является зарегистрированным товарным знаком корпорации DuPont.

ТЕФЛОН (ТФЭ)  можно экструдировать методом гидроцилиндра. Длина ограничена из-за количества материала в поршне, толщины изоляции и размера преформы. TFE должен быть экструдирован на проволоку с серебряным или никелевым покрытием, рассчитанную на 260°C и 200°C соответственно. Teflon является зарегистрированным товарным знаком корпорации DuPont.

PFA  — это последнее дополнение к тефлоновым смолам DuPont.Как и другие, он обладает выдающимися электрическими свойствами, высокой рабочей температурой (250 C), стойкостью практически ко всем химическим веществам и огнестойкостью. PFA является зарегистрированным товарным знаком корпорации DuPont.

ТЕРМОПЛАСТИЧНАЯ РЕЗИНА (TPR)  имеет свойства, аналогичные свойствам вулканизированных (термореактивных) каучуков. Преимущество в том, что обработанный подобно термопластам, он выдавливается поверх проводника. Как и многие обычные резиновые материалы, TPR обладает высокой устойчивостью к маслам, химическим веществам, озону и другим факторам окружающей среды.Он обладает низким водопоглощением и отличными электрическими свойствами, а также очень гибок с хорошей стойкостью к истиранию.

Термореактивные соединения

Термореактивные компаунды

часто используются в приложениях, которые включают более высокие температуры, поскольку они не плавятся при воздействии тепла. Они также лучше сохраняют свою форму в более холодных условиях. Обычно используемые типы термореактивных материалов включают:

ХЛОРОСУЛЬФОНИРОВАННЫЙ ПОЛИЭТИЛЕН (CSPE)  иногда используется в качестве изоляции выводных проводов двигателя с номиналом 105C, но чаще всего в качестве состава для оболочки.CSPE обладает отличной прочностью на разрыв и удар, отличной стойкостью к истиранию, озону, маслам и химическим веществам, а также хорошими атмосферостойкими свойствами. Этот материал также обладает низким влагопоглощением, отличной огнестойкостью и теплостойкостью, а также хорошими диэлектрическими свойствами.

СИЛИКОН  – это мягкий утеплитель, способный работать в диапазоне температур от -80°C до 250°C. Он обладает отличными электрическими свойствами, а также озоностойкостью, низким влагопоглощением, атмосферостойкостью и радиационной стойкостью.Силикон обычно имеет низкую механическую прочность и плохую стойкость к истиранию. Хотя силиконовый каучук медленно горит, он образует непроводящую золу, которая в некоторых случаях может поддерживать целостность электрической цепи.

ЭТИЛЕН-ПРОПИЛЕН-КАУЧУК (EPR)  представляет собой химически сшитую термореактивную высокотемпературную резиновую изоляцию. Он обладает отличными электрическими свойствами в сочетании с выдающейся термической стабильностью и гибкостью. ЭПР обладает хорошей устойчивостью к сжатию, резке, ударам, разрывам и истиранию и не подвергается воздействию кислот, щелочей и многих органических растворителей.Также он обладает высокой влагостойкостью. EPR выдерживает температуру до 150°С.

ПОПЕРЕЧНО-СВЯЗАННЫЙ ПОЛИЭТИЛЕН (XLP)  представляет собой материал, обладающий большей устойчивостью к растрескиванию под воздействием окружающей среды, прорезям, озону, растворителям и пайке, чем полиэтилен низкой или высокой плотности. Иногда обозначается как XLPE . Может быть сшит либо химически, либо облучением.

ПОЛУБУТИЛКАУЧУК (SBR)  является гибким и обеспечивает хорошую термо- и влагостойкость по экономичной цене. Он должен иметь рубашку для механической и химической защиты. SBR подходит для максимальной температуры 75C.

Существует множество различных факторов, влияющих на выбор провода и кабеля, включая тип изоляции провода. Читайте ниже, чтобы узнать больше, или выполните поиск в нашем каталоге, чтобы найти подходящий провод для вашего следующего продукта или проекта.

Изоляционные материалы для силовых кабелей

Изоляция представляет собой непроводящий материал или материал, устойчивый к прохождению электрического тока.Его часто называют диэлектриком в радиочастотных кабелях.

Изоляция

предотвращает утечку тока, предотвращает контакт тока провода с другими проводниками и сохраняет целостность материала провода, защищая от угроз окружающей среды, таких как вода и тепло. И безопасность, и эффективность провода зависят от его изоляции.

Удовлетворительная работа кабеля в значительной степени зависит от характеристик используемой изоляции.Поэтому правильный выбор изоляционного материала для кабелей имеет большое значение.

Свойства, необходимые для изоляционных материалов

В общем, изоляционные материалы, используемые в кабелях, должны иметь следующие свойства:

1. 1. Высокое сопротивление изоляции для предотвращения утечки тока.
   2. Высокая диэлектрическая прочность для предотвращения электрического пробоя кабеля.
   3. Высокая механическая прочность , чтобы выдерживать механическое обращение с кабелями.
   4. Негигроскопичный т. е. не должен поглощать влагу из воздуха или почвы. Влага снижает сопротивление изоляции и ускоряет разрушение кабеля. Если изоляционный материал гигроскопичен, он должен быть заключен в водонепроницаемое покрытие, такое как свинцовая оболочка.
   5. Невоспламеняющийся .
   6. Низкая стоимость , чтобы сделать подземную систему жизнеспособной.
   7. Не подвержен воздействию кислот и щелочей во избежание любого химического воздействия

Ни один изоляционный материал не обладает всеми вышеперечисленными свойствами. Таким образом, тип используемого изоляционного материала зависит от цели, для которой требуется кабель, и качества изоляции, на которую необходимо ориентироваться.

Основными изоляционными материалами, используемыми в кабелях, являются каучук, вулканизированный каучук, пропитанная бумага, лакированный батист и поливинилхлорид.

Резина

Каучук может быть получен из млечного сока тропических деревьев или из нефтепродуктов. Он имеет относительную диэлектрическую проницаемость от 2 до 3, диэлектрическую прочность около 30 кВ/мм и удельное сопротивление изоляции 1017 Ом·см.

Кабель с резиновой изоляцией

Хотя чистый каучук обладает достаточно высокими изоляционными свойствами, он имеет ряд существенных недостатков, а именно: легко впитывает влагу, низкая максимальная безопасная температура (около 38ºC), мягкий и подверженный повреждениям из-за грубого обращения и стареющий под воздействием света. Поэтому чистый каучук не может использоваться в качестве изоляционного материала.

Вулканизированная индийская резина (V.I.R.)

Изготавливается путем смешивания чистого каучука с минеральными веществами, такими как оксид цинка, сурик и т. д., и от 3 до 5% серы. Полученное таким образом соединение раскатывают в тонкие листы и разрезают на полоски.

Резиновая смесь затем наносится на проводник и нагревается до температуры около 150ºC. Весь процесс называется вулканизацией , а полученный продукт известен как вулканизированный индийский каучук.

Вулканизированный индийский каучук обладает большей механической прочностью, долговечностью и износостойкостью, чем чистый каучук.

Основной его недостаток в том, что сера очень быстро вступает в реакцию с медью и по этой причине кабели с ВИР изоляцией имеют луженую медную жилу.Изоляция ВИР обычно используется для кабелей низкого и среднего напряжения.

Пропитанная бумага

Он состоит из химически обработанной бумаги, изготовленной из древесной стружки и пропитанной каким-либо соединением, таким как парафиновый или нафтеновый материал.

Кабели с бумажной изоляцией

Этот тип изоляции почти вытеснил резиновую изоляцию. Это потому, что он имеет преимущества низкой стоимости, низкой емкости, высокой диэлектрической прочности и высокого сопротивления изоляции.

Единственным недостатком является то, что бумага гигроскопична и даже если она пропитана подходящим составом, она впитывает влагу и тем самым снижает сопротивление изоляции кабеля.По этой причине кабели с бумажной изоляцией всегда снабжены защитным покрытием и никогда не остаются незагерметизированными. Если его требуется оставить неиспользованным на участке во время укладки, его концы временно покрывают воском или дегтем.

Поскольку кабели с бумажной изоляцией имеют тенденцию впитывать влагу, они используются там, где кабельная трасса имеет несколько стыков. [Необходимо принять особые меры предосторожности, чтобы предотвратить попадание влаги на стыки. Если количество стыков больше, стоимость установки быстро возрастает и запрещает использование кабелей с бумажной изоляцией. ]

Например, их можно выгодно использовать для распределения при низком напряжении в перегруженных районах, где соединения обычно предусмотрены только на оконечных устройствах.

Однако для небольших установок, где длина невелика и требуются соединения в ряде мест, кабели VIR будут дешевле и долговечнее, чем кабели с бумажной изоляцией.

Лакированный батист

Представляет собой хлопчатобумажную ткань, пропитанную и покрытую лаком. Этот тип изоляции также известен как имперская лента.

Лакированная батистовая изоляция

Кембрик накладывается на жилу внахлест в виде ленты, а его поверхности покрываются вазелиновым составом для обеспечения скольжения одного витка по другому при изгибе кабеля.

Так как лакированный кембрик гигроскопичен, то такие кабели всегда снабжаются металлической оболочкой. Его диэлектрическая прочность составляет около 4 кВ/мм, а диэлектрическая проницаемость – от 2,5 до 3,8.

Поливинилхлорид (ПВХ)

Этот изоляционный материал представляет собой синтетический состав. Его получают полимеризацией ацетилена в виде белого порошка.

Кабель с изоляцией из ПВХ

Для получения этого материала в качестве изоляции кабеля его смешивают с некоторыми материалами, известными как пластификаторы, которые представляют собой жидкости с высокой температурой кипения. Пластификатор образует гель и делает материал пластичным в желаемом диапазоне температур.

Поливинилхлорид обладает высоким сопротивлением изоляции, хорошей диэлектрической прочностью и механической прочностью в широком диапазоне температур.

Инертен к кислороду и почти инертен ко многим щелочам и кислотам. Поэтому этот тип изоляции предпочтительнее ВИР в экстремальных условиях окружающей среды, таких как цементный завод или химический завод.

Поскольку механические свойства (например, эластичность и т. д.) ПВХ не так хороши, как у резины, поэтому кабели с изоляцией из ПВХ обычно используются для слабого и среднего бытового освещения и силовых установок.

Он дешев, долговечен и широко доступен. Однако хлор в ПВХ (галоген) вызывает образование густого токсичного черного дыма при горении и может представлять опасность для здоровья в местах, где требуется низкий уровень дыма и токсичности (например, в закрытых помещениях, таких как туннели).

Нормальная рабочая температура обычно составляет от 75ºC до 105ºC (в зависимости от типа ПВХ). Температурный предел составляет 160ºC (<300мм2) и 140ºC (>300мм2).

Полиэтилен (ПЭ)

ПВХ и полиэтилен являются термопластичными материалами, что означает, что они становятся мягкими при нагревании и твердеют при охлаждении.Наиболее распространенным термопластичным материалом является ПВХ. Еще один — полиэтилен.

PE относится к классу полимеров, называемых полиолефинами. Полиэтилен имеет более низкие диэлектрические потери, чем ПВХ, и чувствителен к влаге при воздействии напряжения (т. е. только при высоких напряжениях).

Полиэтиленовая изоляция

Этот состав чаще всего используется в коаксиальных кабелях и кабелях с низкой емкостью из-за его образцовых электрических качеств. Много раз он используется в этих приложениях, потому что он доступен по цене и может быть вспенен для снижения диэлектрической проницаемости до 1.50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи.

Полиэтилен

также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от -65°C до 80°C.

Полиэтилен любой плотности жесткий, твердый и негибкий. Материал также легко воспламеняется. Можно использовать добавки, чтобы сделать его огнестойким, но это пожертвует диэлектрической проницаемостью и увеличит потери мощности.

Термореактивный

Термореактивные компаунды представляют собой полимерные смолы, которые необратимо отверждаются (например, под действием тепла в процессе вулканизации) с образованием пластика или каучука:

XLPE (сшитый полиэтилен)

XLPE имеет различные полиэтиленовые цепи, соединенные вместе («сшивание»), что помогает предотвратить плавление или разделение полимера при повышенных температурах. Поэтому XLPE полезен для применения при более высоких температурах.

XLPE (сшитый полиэтилен)

XLPE имеет более высокие диэлектрические потери, чем PE, но обладает лучшими характеристиками старения и устойчивостью к воде.Нормальная рабочая температура обычно составляет от 90ºC до 110ºC. Температурный предел 250ºC.

ЭПР (этиленпропиленовый каучук)

EPR представляет собой сополимер этилена и пропилена, обычно называемый «эластомером».

EPR (этилен-пропиленовый каучук)

EPR более гибкий, чем PE и XLPE, но имеет более высокие диэлектрические потери, чем оба. Нормальная рабочая температура обычно составляет от 90°C до 110°C. Температурный предел 250С.

Изоляция проводов, изоляционные материалы и цвета изоляции

Кабели передачи данных состоят из внешней оболочки кабеля, покрывающей пары проводов.Провода должны быть изолированы материалом с очень низкой диэлектрической проницаемостью и низким коэффициентом рассеяния. Первый фактор, который следует учитывать, когда мы обсуждаем изоляцию проводов, — это электрический ток и коэффициент рассеяния.

Диэлектрическая проницаемость и коэффициент рассеяния: Материал с хорошими диэлектрическими свойствами не проводит электричество, т. е. диэлектрические материалы являются изоляторами. В кабелях LAN хороший диэлектрический материал также обладает свойствами, способствующими передаче высокочастотных сигналов в проводниках. Коэффициент рассеяния является мерой скорости потерь мощности и, как таковой, является основным фактором, определяющим потери на частотах.

Материалы для изоляции проводов

Используется ряд изоляционных материалов, в том числе фторуглеродные полимеры , полиолефины (полипропилен и полиэтилен) и ПВХ .

Производители выбирают материалы на основе рейтингов испытаний на пламя, стоимости и желаемых свойств передачи.Такие материалы, как полиолефин, обладают отличными свойствами пропускания и недороги, но легко воспламеняются и должны использоваться вместе с материалами с более высокими показателями воспламеняемости.

Важно не зацикливаться на конкретном материале, а смотреть на систему материалов, выбранную производителем. Производители выбирают кожух и изоляционные материалы, которые работают вместе, основываясь на тонком балансе между эффективностью передачи, огнестойкостью и экономичностью.

Рис. 1. Изоляция каждого провода имеет цветовую маркировку

Фторуглеродные полимеры чаще всего используются для изоляции пар проводов в кабелях категории 5e и выше, предназначенных для помещений. Часто используются две разновидности фторуглеродных полимеров: перфторалкокси (ПФА) и фторированный этилен-пропилен (ФЭП).

Компания DuPont изначально разработала эти полимеры, и их часто называют тефлоном, что на самом деле является их торговой маркой.FEP чаще всего используется и является наиболее желательным из этих материалов.

За последние несколько лет спрос на кабели для камерных помещений превысил предложение FEP. В результате этой нехватки были разработаны конструкции пленума категории 5e, в которых одна или несколько пар проводов заменены другим материалом. Некоторые случаи предельной производительности также наблюдались при испытании на сжигание UL-910 для кабелей нагнетания. Эти опасения, наряду с увеличением поставок FEP и заменителей, таких как MFA, привели к сокращению использования этих конструкций.

СОВЕТ: При покупке кабелей для нагнетания воздуха категории 5e и выше проверьте, не использовались ли другие материалы в сочетании с FEP для изоляции.

В непленумных кабелях категории 5e и выше, а также в кабелях более низких категорий используются более дешевые и доступные материалы, такие как HDPE (полиэтилен высокой плотности). Производительность передачи не будет снижена — менее строгие требования к испытаниям на пламя просто позволяют использовать менее дорогие материалы.

Цвета изоляции

Изоляция проводов в кабелях UTP имеет цветовую маркировку. Эти стандартизированные цветовые коды помогают установщикам кабеля убедиться, что каждый провод подключен правильно. В Соединенных Штатах цветовой код основан на 10 цветах.

Рисунок 1: Цвета изоляции

Пять из них используются на кольцевых проводниках, а пять — на концевых проводниках.Сочетание цветов колец с цветами наконечников позволяет получить 25 возможных уникальных парных комбинаций. Поэтому на протяжении десятилетий для телефонных кабелей использовались группы из 25 пар.

Слова «кольцо» и «наконечник» возникли во времена ручных распределительных щитов. Вилки фонотипа (например, на шнуре стереогарнитуры) вставлялись в розетку для подключения одного добавочного номера или номера к другому.

Вилка состояла из наконечника, затем изолирующего диска, а затем стержня вилки.Один проводник пары впаивался в наконечник, а другой припаивался к стержню или кольцу. 25-парные кабели не часто используются в кабелях для передачи данных, но часто используются для голосовых кабелей для магистральных и кроссовых кабелей.

Изолированный провод. Что защищает ваш кабель?

Термопластичная резина (TPR)	Во многих случаях TPR используется вместо настоящего термореактивного каучука. Он имеет улучшенную окрашиваемость, более высокую скорость обработки и более широкий диапазон рабочих температур.Он также демонстрирует отличную устойчивость к теплу, погодным условиям и старению без отверждения. TPR не устойчив к проколам, но может использоваться в тех случаях, когда предпочтительны другие свойства резины.
Неопрен (полихлоропрен)	Этот изоляционный материал для проводов/кабелей представляет собой синтетический термореактивный каучук, обладающий превосходной стойкостью к истиранию, прорезанию, воздействию масел и растворителей. Неопрен также известен своим удобством использования, длительным сроком службы и широким диапазоном температур. Он удивительно огнестойкий и самозатухающий.
Стирол-бутадиен-каучук (SBR)	Подобно неопрену, он имеет широкий диапазон температур от -55°C до 90°C. SBR в основном используется для изоляции кабелей Mil-C-55668.
Силикон	Силикон термостойкий, огнестойкий и может использоваться при температурах до 180°C. Он также чрезвычайно гибок и хорош во многих электрических приложениях, где необходима изоляция проводов/кабелей.
Стекловолокно	Стекловолокно можно использовать при экстремальных температурах до 482°C. Этот изоляционный материал для проводов/кабелей устойчив к влаге и химическим веществам. Его обычные области применения включают термообработку, печи для обжига стекла и керамики, литейные производства и широкое применение в обработке алюминия.
Этиленпропиленовый каучук (EPR)	EPR обычно используется при температуре от -50°C до 160°C. Некоторые из его хорошо известных свойств — тепловые и электрические. Он обычно используется в высоковольтных кабелях. EPR также устойчив к теплу, окислению, атмосферным воздействиям, воде, кислотам, спиртам и щелочам.
Резина	Из-за разнообразия формул, которые можно использовать для создания резиновой изоляции, диапазоны температур также различаются. Некоторые хорошие характеристики резиновой изоляции включают гибкость при низких температурах, устойчивость к воде и спирту, электрические свойства и отличную стойкость к истиранию.
Хлорсульфированный полиэтилен (CSPE)	CSPE, иногда называемый Hypalon, устойчив к химическим веществам и ультрафиолетовым лучам. Он хорошо работает в качестве низковольтной изоляции и работает в широком диапазоне температур. Этот изоляционный материал можно найти в проводах приборов, подводящих проводах, выводах катушек, трансформаторах и подводящих проводах двигателя.
Этилен-пропилен-диеновый мономер (EPDM)	Выдерживает температуры от 55°C до 150°C, сохраняя при этом гибкость. Обладает отличными электрическими свойствами, а также устойчивостью к теплу, озону, атмосферным воздействиям и истиранию.

Стандартные изоляционные материалы, используемые в электротехнике.

Материал, который оказывает очень высокое сопротивление потоку электрического тока или полностью сопротивляется электрическому току, называется изоляционным материалом. В изоляционных материалах валентные электроны прочно связаны со своими атомами.

В области электротехники любой изоляционный материал предназначен для разделения электрических проводников без прохождения через них тока. Такие материалы, как ПВХ, стекло, асбест, жесткий ламинат, лак, смола, бумага, тефлон и резина, являются очень хорошими электрическими изоляторами.Изоляционный материал используется в качестве защитного покрытия на электрических проводах и кабелях.

Наиболее важным изоляционным материалом является воздух. Кроме того, в электрических системах используются твердые, жидкие и газообразные изоляторы.

Для чего требуется электрическая изоляция

Поражение электрическим током, вызванное прохождением тока через тело человека, может привести к физиологическим последствиям, начиная от смертельных травм, вызванных непроизвольными моментами, и заканчивая смертью от фибрилляции желудочков (прекращается ритмичная насосная деятельность сердца) или мышечное сокращение.

Напряжение постоянного тока до 40 вольт и напряжение переменного тока до 60 вольт считаются безопасными пределами при наилучших обстоятельствах для человеческого тела, но выше этого считается опасностью, и для ее предотвращения требуется электрическая изоляция. Сопротивление электрическому току измеряется в омах. Металлы реагируют с очень небольшим сопротивлением на протекание электрического тока и называются проводниками. Как упоминалось ранее, такие материалы, как асбест, фарфор, ПВХ, сухая древесина, реагируют с высоким сопротивлением потоку электрического тока и называются изоляторами.

Сухая древесина обладает высоким сопротивлением, но при намокании водой ее сопротивление падает и может пропускать электричество. То же самое применимо и к коже человека. Когда кожа сухая, она имеет высокое сопротивление электрическому току, но когда она влажная, сопротивление падает. Поэтому любой электрик должен принимать меры предосторожности при наличии воды в окружающей среде или на коже и использовать необходимые изоляционные материалы. Лучшим средством защиты людей от проводов и деталей, находящихся под напряжением, является изоляция.

Применение изоляционных материалов

Кабели и линии электропередачи :

Изоляционный материал обычно используется в качестве защитного покрытия на электрических проводниках и кабелях. Жилы кабеля, соприкасающиеся друг с другом, должны быть разделены и изолированы с помощью изоляционного покрытия на каждой жиле, т.е. полиэтилен, сшитый полиэтилен-XLPE, поливинилхлорид-ПВХ, тефлон, силикон и т. д. Подвесные дисковые изоляторы (втулки) используются в неизолированных кабелях высокого напряжения, где они поддерживаются электрическими столбами.Втулки изготавливаются из стекла, фарфора или композиционных полимерных материалов.

Электронные системы:

Все электронные приборы и инструменты содержат печатные платы (печатные платы) с различными электронными компонентами. Печатные платы изготавливаются из эпоксидного пластика и стеклопластика. Все электронные компоненты закреплены на изолированной печатной плате. В SCR (полупроводниковых выпрямителях), транзисторах и интегральных схемах кремниевый материал используется в качестве проводящего материала и может быть преобразован в изоляторы с использованием процесса нагревания и кислорода.

Силовые системы:

Трансформаторное масло широко используется в качестве изолятора для предотвращения искрения в трансформаторах, стабилизаторах, автоматических выключателях и т. д. Изоляционное масло может сохранять изоляционные свойства вплоть до определенного напряжения электрического пробоя. Вакуум, газ (гексафторид серы), керамическая или стеклянная проволока — другие методы изоляции в системах высокого напряжения. Небольшие трансформаторы, электрогенераторы и электродвигатели содержат изоляцию на витках проводов с помощью полимерного лака.Изоляционная лента из стекловолокна также используется в качестве разделителя обмотки катушки.

Бытовые переносные электроприборы:

Все ручные электроприборы изолированы во избежание поражения пользователя электрическим током.

• Изоляция класса 1 содержит только основную изоляцию на проводе, а металлический корпус заземлен в основной системе заземления. Третий контакт вилки питания предназначен для заземления.
• Изоляция класса 2 обозначает устройство с «двойной изоляцией.” Все внутренние электрические компоненты должны быть полностью заключены в изолированный корпус, что предотвратит короткое замыкание на токопроводящие части.

Изоляционная лента для электрических кабелей:

Поливинилхлоридные ленты широко используются для изоляции электрических проводов и других токопроводящих частей. Он изготовлен из винила, так как он хорошо растягивается и обеспечивает эффективную и долговечную изоляцию. Изолента для изоляции класса Н изготавливается из стеклоткани.

Средства индивидуальной защиты:

СИЗ защищают людей от опасности поражения электрическим током.СИЗ, такие как изолирующая защита головы, защита глаз и лица, а также изолирующие перчатки, необходимы для защиты от всех распространенных опасностей, связанных с электричеством. Для безопасной работы электрика необходимы изолированные инструменты и защитные экраны. Диэлектрическая обувь (неметаллическая защитная обувь) или электроопасная обувь изготавливается с непроводящими, устойчивыми к электрическому удару подошвой и каблуками.

Коврики резиновые электротехнические:

Коврики электроизоляционные имеют широкое применение на различных подстанциях, электростанциях и т. д.Коврики используются для покрытия пола под панелями управления, чтобы обеспечить безопасность рабочих из-за возможной утечки тока.

Список некоторых распространенных изоляционных материалов

• A.B.S.
• АЦЕТАТ
• АКРИЛОВЫЕ
• БЕРИЛЛИЯ ОКСИД
• КЕРАМИЧЕСКИЕ
• DELRIN
• ЭПОКСИДНЫХ / СТЕКЛОВОЛОКНО
• СТЕКОЛ
• Kapton
• KYNAR
• LEXAN
• зубец
• меламин
• СЛЮДА
• НЕОПРЕН
• НОМЕКСА
• НЕЙЛОН
• С.Инопланетянин (Полиэтилентерефталат)
• фенольных
• ПОЛИЭФИРА (Mylar)
• POLYOLEFINS
• ПОЛИСТИРОЛ
• полиуретановых
• ПВХ (Polyvinylcloride)
• СИЛИКОНА / СТЕКЛОВОЛОКНО
• силиконовой резина
• ТФЭ (тефлон)
• термопласты
• Электроламповых Документы, ленты и пены
• Neoprene
• полистирол
• полистирол
• полиуретановый
• силиконовые
• винил
• ламинаты

Электрические изоляционные материалы стандарты

Стандарты изоляционного материала ASTM способствуют указанию, оценке и тестировании электрических и физических свойства материалов, используемых в основном в качестве электрической изоляции в устройствах и сопутствующем оборудовании.
