Стандартные сечения проводов и кабелей

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм² и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм². Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм². Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм².

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т. д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм² и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм². Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.

Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.

Какую нагрузку выдерживает медный провод различного сечения

Почему следует выбирать правильное сечение

Медные проводники востребованы на рынке, поскольку они обладают гибкостью, стойкостью к перегибам. Алюминиевые проводники после нескольких перегибов начинают ломаться. Кроме того, при одинаковом сечении проводов, медь имеет более высокую проводимость. Подбирая сечение медных проводов, необходимо правильно выбирать сечение. При выборе большого сечения, можно потратиться впустую, а при выборе меньшего сечения можно спровоцировать короткое замыкание, пожар. Безопасность служит главной причиной правильного выбора сечения проводника, в соответствии с имеющимися правилами и табличными данными от ПУЭ.

Правильно подобранное сечение кабеля не даст смонтированной сети перегреться, сможет помочь выдержать кратковременную нагрузку, которая в несколько раз превышает номинальный показатель величины. Это формирует определенный токовый запас при увеличении количества, мощности сетевых энергопотребителей. Загруженный по максимальному показателю провод не будет нагреваться, создавая опасность возгорания. Стоит отметить, что если кабель проложен закрытым способом и перегрелся, отыскать, где точно находится место его деформации сложно. Требуется заменять проводку на протяжении всего участка. Штробить стены и впоследствии выполнять ремонт помещения.

Какую нагрузку выдерживает медный провод различного сечения?

Чтобы определить уровень нагрузки любого медного кабеля, необходимо использовать следующее правило: 1 квадратный миллиметр медного провода выдерживает 10 ампер тока. Это значит, что необходимо сделать перевод амперов в киловатты для лучшего понимания. 10 ампер равняется примерно 2 киловатта мощности, в среднем. Поэтому, кабель, который имеет сечение в 1,5 квадратных миллиметров, выдерживает 3,5 киловатт. Такая же методика подсчета действует на проводники с другими сечениями.

При этом важно понимать, что в трехфазной сети на 380 вольт параметры тока с мощность другие. Также много зависит от того, какие материалы были применены, чтобы изготовить проводник. Медные с алюминиевыми проводами, имеющими одно сечение, выдерживают разную нагрузку. Медь способна выдержать больше нагрузки, чем алюминий.

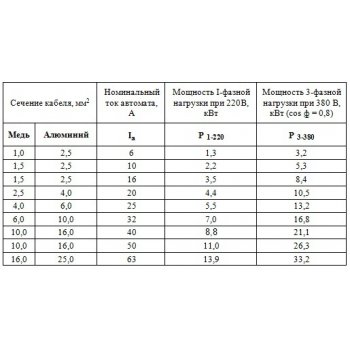

Таблица расчета нагрузки медных проводников

Провод на 1,5 квадратных миллиметров сможет выдержать 3,3 киловатта, провод на 2,5 квадратных миллиметров выдержит 4,5 киловатта. Провод, который достигает 4 квадратных миллиметров сечением выдерживает около 6 киловатт. Данные, представленные в таблице, актуальны для однофазной цепи, рассчитанной на 220 вольт, и медных проводов. В трехфазной цепи показатели будут другими.

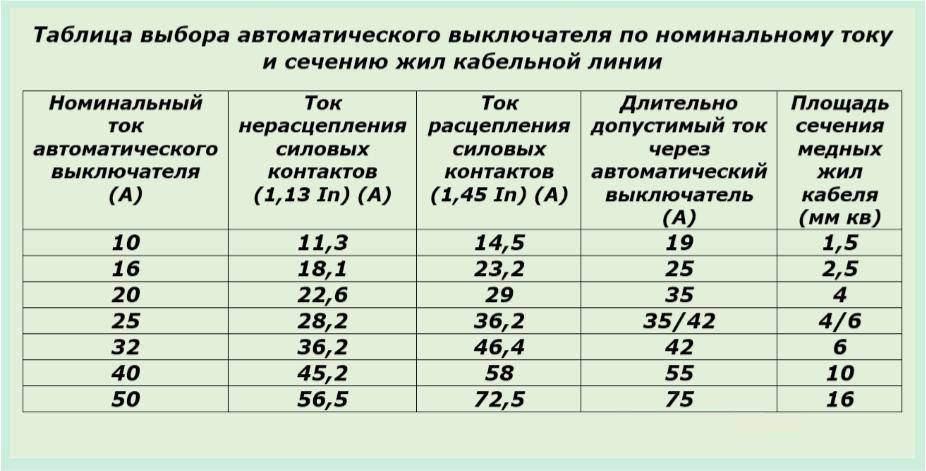

Выбирая сечение следует учитывать несколько важных параметров. Это нагрузка, оказываемая на проводники, и фаза. То есть, необходимо знать общее количество электрических приборов. Отталкиваясь от этого параметра, можно уже выбирать автоматический выключатель, номинал которого будет близок к силе тока, которую может пропустить через себя провод.

Чтобы подключить обычную домашнюю розетку, достаточно будет использовать медный провод, рассчитанный на 2,5 миллиметровое сечение в квадрате. К такой розетке возможно будет сделать подключение утюга, гладильной доски и даже обогревателя с мощностью в 3 киловатта. При этом в сумме мощность всех электрических потребителей не должна быть больше 3,5 киловатт. Это около 16 ампер.

Для лампы необходим кабель, имеющий сечение в 1,5 квадратных миллиметров. На кухню с электрической плитой следует выбирать провод с мощностным запасом. Как правило, достаточно 6 квадратных миллиметров, в зависимости от мощности электрической плиты.

В результате, имея представление о нагрузке, которая выдерживает проводник, можно сделать правильный выбор. При этом следует внимательно учитывать материалы проводникового состава со способами и монтажа.

Таблица размеров медных проводов AWG и таблица данных при 100 градусах Фаренгейта

Контрольно-измерительные приборы, электрические приборы, устройства управления и датчики   Компании, производящие товары и услуги  Таблица размеров медных проводов AWG и таблица данных при 100 градусах Фаренгейта Система измерения American Wire Gauge (AWG) была разработана с целью: на каждые три деления шкалы сечения площадь провода (и вес на единицу длины) примерно удваивается.Это удобное правило, которое следует помнить при приблизительной оценке размера проволоки! Для проводов очень больших размеров (толще 4/0) от системы калибров проводов обычно отказываются для измерения площади поперечного сечения в тысячах круговых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратности « тысяча» перед «CM» для «круговых мил». В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным для работы с такими размерами.Вместо этого предпочтительна конструкция из многожильного провода. kcmil = круговые милы x 1000 AWG Диаметр Витки провода, без изоляции Район (в) (мм) (за дюйм) (за см) (ккмил) (мм 2 ) 0000 (4/0) 0,4600 11.684 2,17 0,856 212 107 000 (3/0) 0,4096 10. 405 2,44 0,961 168 85,0 00 (2/0) 0,3648 9,266 2,74 1,08 133 67.4 0 (1/0) 0,3249 8.251 3,08 1,21 106 53,5 1 0,2893 7,348 3,46 1,36 83,7 42,4 2 0,2576 6.544 3,88 1,53 66,4 33,6 3 0,2294 5,827 4,36 1,72 52,6 26,7 4 0,2043 5,189 4,89 1,93 41,7 21. 2 5 0,1819 4,621 5,50 2,16 33,1 16,8 6 0,1620 4.115 6,17 2,43 26,3 13,3 7 0,1443 3.665 6,93 2,73 20,8 10,5 8 0,1285 3,264 7,78 3,06 16,5 8,37 9 0,1144 2,906 8,74 3,44 13,1 6. 63 10 0,1019 2,588 9,81 3,86 10,4 5,26 11 0,0907 2,305 11,0 4,34 8,23 4,17 12 0,0808 2.053 12,4 4,87 6,53 3,31 13 0,0720 1,828 13,9 5,47 5,18 2,62 14 0,0641 1,628 15,6 6,14 4. 11 2.08 15 0,0571 1.450 17,5 6,90 3,26 1,65 16 0,0508 1,291 19,7 7,75 2,58 1,31 17 0,0453 1.150 22,1 8,70 2,05 1,04 18 0,0403 1,024 24,8 9,77 1,62 0,823 19 0,0359 0,912 27,9 11,0 1,29 0. 653 20 0,0320 0,812 31,3 12,3 1,02 0,518 21 0,0285 0,723 35,1 13,8 0,810 0,410 22 0,0253 0.644 39,5 15,5 0,642 0,326 23 0,0226 0,573 44,3 17,4 0,509 0,258 24 0,0201 0,511 49,7 19,6 0,404 0. 205 25 0,0179 0,455 55,9 22,0 0,320 0,162 26 0,0159 0,405 62,7 24,7 0,254 0,129 27 0,0142 0.361 70,4 27,7 0,202 0,102 28 0,0126 0,321 79,1 31,1 0,160 0,0810 29 0,0113 0,286 88,8 35,0 0,127 0. 0642 30 0,0100 0,255 99,7 39,3 0,101 0,0509 31 0,00893 0,227 112 44,1 0,0797 0,0404 32 0,00795 0.202 126 49,5 0,0632 0,0320 33 0,00708 0,180 141 55,6 0,0501 0,0254 34 0,00630 0,160 159 62,4 0,0398 0. 0201 35 0,00561 0,143 178 70,1 0,0315 0,0160 36 0,00500* 0,127* 200 78,7 0,0250 0,0127 37 0,00445 0.113 225 88,4 0,0198 0,0100 38 0,00397 0,101 252 99,3 0,0157 0,00797 39 0,00353 0,0897 283 111 0,0125 0. 00632 40 0,00314 0,0799 318 125 0,00989 0,00501   AWG Вес Медь сопротивление Медный провод NEC Сила тока с изоляцией 60/75/90 °C (A) фунтов/1000 футов (Ом/км) (мОм/м) (Ом/кфут) (мОм/фут) 0000 (4/0) 640.5 0,1608 0,04901 195/230/260 000 (3/0) 507,9 0,2028 0,06180 165/200/225 00 (2/0) 402,8 0,2557 0,07793 145/175/195 0 (1/0) 319. 5 0,3224 0,09827 125/150/170 1 253,5 0,4066 0,1239 110/130/150 2 200,9 0,5127 0,1563 95/115/130 3 159,3 0.6465 0,1970 85/100/110 4 126,4 0,8152 0,2485 70/85/95 5 100,2 1,028 0,3133 6 79,46 1,296 0,3951 55/65/75 7 63. 02 1,634 0,4982 8 46,97 2,061 0,6282 40/50/55 9 39,63 2,599 0,7921 10 31,43 3,277 0.9989 30/35/40 11 24,92 4.132 1,260 12 19,77 5.211 1,588 25/25/30 13 15,68 6,571 2,003 14 12. 43 8.286 2,525 20/20/25 15 9,858 10,45 3,184 16 7,818 13.17 4.016 — / — / 18 17 6.200 16,61 5.064 18 4,917 20,95 6,385 — / — / 14 19 3,899 26,42 8.051 20 3,092 33,31 10,15 21 2. 452 42,00 12,80 22 1,945 52,96 16.14 23 1,542 66,79 20,36 24 1,233 84,22 25,67 25 0.9699 106,2 32,37 26 0,7692 133,9 40,81 27 0,6100 168,9 51,47 28 0,4837 212,9 64. 90 29 0,3863 268,5 81,84 30 0,3042 338,6 103,2 31 0,2413 426,9 130,1 32 0.1913 538,3 164,1 33 0,1517 678,8 206,9 34 0,1203 856,0 260,9 35 0,09542 1079 329. 0 36 0,07567 1361 414,8 37 0,06001 1716 523.1 38 0,044759 2164 659,6 39 0.03744 2729 831,8 40 0,02993 3441 1049   Для некоторых сильноточных приложений требуются проводники с размерами, превышающими практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые стержни из твердого металла, называемые шинами. Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы.Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шинопровода, также используются и другие формы. Площадь поперечного сечения шин обычно измеряется в милах круглой формы (даже для квадратных и прямоугольных шин!), скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу. Справочник: Справочник по научным и инженерным данным Персонал научно-исследовательской и образовательной ассоциации Примечания: 1.Эти значения сопротивления действительны только для заданных параметров. Использование проводников с покрытием жил, различных тип скрутки и, особенно, другие температуры изменяют сопротивление. 2. Формула для изменения температуры: 3. Проводники с компактной и сжатой скруткой имеют примерно на 9% и 3%, соответственно, меньшие диаметры неизолированных проводов, чем показанные. AWG Прядь Тип Дюймы ММ Циркуляр MIL Зона ВЕС фунтов./ 1000 футов. округ Колумбия СОПРОТИВЛЕНИЕ ОМ 1000 ФУТОВ. 36 Твердый .0050 0,127 25,0 .076 445,0 36 7/44 . 006 0,152 28,0 .085 371,0 34 Твердый .0063 0,160 39,7 .120 280,0 34 7/42 .0075 0,192 43,8 . 132 237,0 32 Твердый .008 0,203 67,3 .194 174.0 32 7/40 .008 0,203 67,3 .203 164,0 32 19/44 . 009 0,229 76,0 .230 136,0 30 Твердый .010 0,254 100,0 .300 113,0 30 7/38 .012 0,305 112,0 . 339 103,0 30 19/42 .012 0,305 118,8 .359 87.3 28 Твердый .013 0,330 159,0 .480 70,8 28 7/36 . 015 0,381 175,0 .529 64,9 28 19/40 .016 0,406 182,6 .553 56,7 27 7/35 .018 0,457 219,5 . 664 54,5 26 Твердый .016 0,409 256,0 .770 43.6 26 36.10 .021 0,533 250,0 .757 41,5 26 19/38 . 020 0,508 304,0 .920 34,4 26 7/34 .019 0,483 277,8 .841 37,3 24 Твердый .020 0,511 404,0 1,22 27,3 24 7/32 . 024 0,610 448,0 1,36 23.3 24 34.10 .023 0,582 396,9 1,20 26,1 24 19/36 .024 0,610 475,0 1,43 21. 1 24 41/40 .023 0,582 384,4 1,16 25,6 22 Твердый .025 0,643 640,0 1,95 16,8 22 30. 07 .030 0,762 700,0 2,12 14.7 22 19/34 .031 0,787 754.1 2,28 13,7 22 26/36 .030 0,762 650,0 1,97 15,9 20 Твердый . 032 0,813 1020.0 3.10 10,5 20 28.07 .038 0,965 1111.0 3,49 10,3 20 30.10 .035 0,889 1000.0 3,03 10. 3 20 19/32 .037 0,940 1216.0 3,70 8,6 20 26/34 .036 0,914 1031,9 3,12 10,0 20 41/36 . 036 0,914 1025.0 3.10 10,0 18 Твердый .040 1020 1620.0 4,92 6,6 18 26.07 .048 1 219 1769,6 5,36 5. 9 18 16/30 .047 1 194 1600.0 4,84 8,5 18 19/30 .049 1 245 1900.0 5,75 5,5 18 41/34 . 047 1 194 1627.3 4,92 6,4 18 65/36 .047 1 194 1625.0 4,91 6,4 16 Твердый .051 1 290 2580,0 7,81 4. 2 16 7/24 .060 1 524 2828.0 8,56 3,7 16 65/34 .059 1 499 2579,9 7,81 4,0 16 26/30 . 059 1 499 2600,0 7,87 4,0 16 19/29 .058 1 473 2426.3 7,35 4,3 16 105/36 .059 1 499 2625.0 7,95 4. 0 14 Твердый .064 1 630 4110.0 12.40 2,6 14 22.07 .073 1 854 4480.0 13,56 2,3 14 19/27 . 073 1 854 3830.4 11,59 2,7 14 41/30 .073 1 854 4100.0 12.40 2,5 14 105/34 .073 1 854 4167,5 12,61 2. 5 12 Твердый .081 2 050 6 530,0 19,80 1,7 12 20.07. .096 2 438 7 168,0 21,69 1,5 12 19/25 . 093 2 369 6087,6 18,43 1,7 12 65/30 .095 2 413 6 500,0 19,66 1,8 12 165/34 .095 2 413 6 548,9 19,82 1. 6 10 Твердый .102 2 590 1038,0 31,40 1,0 10 37/26 .115 2 921 9 353,6 28.31 1,1 10 49/27 . 116 2 946 9 878,4 29,89 1,1 10 105/30 .116 2 946 10 530,0 31,76 0,98 8 49/25 .147 3 734 15 697,0 47,53 0. 67 8 133/29 .147 3 734 16 984,0 51,42 0,61 8 655/36 .147 3 734 16 625,0 49,58 0,62 6 133/27 . 184 4 674 26 813,0 81.14 0,47 6 259/30 .184 4 674 25 900,0 78,35 0,40 6 1050/36 .184 4 674 26 250,0 79,47 0. 39 4 133/25 .232 5 898 42 613,0 129.01 0,24 4 259/27 .232 5 898 52 214,0 158.02 0,20 4 1666/36 . 232 5 898 41 650,0 126.10 0,25 2 133/23 .292 7 417 67 936,0 205,62 0,15 2 259/26 .292 7 417 65 475,0 198,14 0. 16 2 665/30 .292 7 417 66 500,0 201.16 0,16 2 2646/36 .292 7 417 66 150,0 200,28 0,16 1 163 195,9 . 328 8 331 85 133,0 257,60 0,12 1 172 508,0 .328 8 331 82 984,0 251,20 0,13 1 817/30 .328 8 331 81 700,0 247,10 0. 13 1 2109/34 .328 8 331 83 706,0 253,29 0,12 1/0 133/21 .368 9 347 108 036,0 327,05 0,096 1/0 259/24 . 368 9 347 104 636,0 316,76 0,099 2/0 133/20 .414 10 516 136 192,0 412.17 0,077 2/0 259/23 .414 10 516 132 297,0 400. 41 0,077 3/0 259/22 .464 11 786 163 195,0 501,70 0,062 3/0 427/24 .464 11 786 172 508,0 522.20 0,059 4/0 259/21 . 522 13 259 210 386,0 638,88 0,049 4/0 427/23 .522 13 259 218 112,0 660.01 0,047 Американский калибр проводов (AWG) Таблица размеров проводов Ссылка на эту веб-страницу : © Copyright 2000 — 2022 , by Engineers Edge, LLC www.engineeringedge.com Все права защищены Отказ от ответственности | Обратная связь Реклама | Контакт

Таблица калибров сплошной проволоки – Nehring Electrical Works Company

Таблица калибров сплошной проволоки – Nehring Electrical Works Company

перейти к содержанию

AWG	Диаметр (дюймы)	Круговой мил	Площадь поперечного сечения в квадратных дюймах	фунта. За 1000 футов.
				Медь	Алюминий
0000	.4600	211600	.1662	640,5	194,7
000	.4096	167800	.1318	507,8	154,4
00	.3648	133100	.1045	402,8	122,4
0	.3249	105600	.082991	319,5	97.13
1	.2893	83690	.06573	253,3	77,00
2	.2576	66360	.05212	200,9	61.07
3	.2294	52620	.04133	159,3	48,43
4	.2043	41740	.03278	126,3	38,39
5	. 1819	33090	.02599	100,2	30,46
6	.1620	26240	.02061	79,4	24.15
7	.1443	20820	.01635	63,0	19.16
8	.1285	16510	.01297	49,9	15,19
9	.1144	13090	.01028	39,6	12.04
10	.1019	10380	.00816	31,4	9,55
11	.0907	8230	.00646	24,9	7,57
12	.0808	6530	.00513	19,8	6,02
13	.0720	5180	.00407	15,7	4,77
14	. 0641	4110	.00323	12,4	3,77
15	.0571	3260	.00256	9,87	3,00
16	.0508	2580	.00203	7,81	2,37
17	.0453	2050	.00161	6,21	1,89
18	.0403	1620	.00128	4,92	1,50
19	.0359	1290	.00101	3,90	1,19
20	.0320	1020	.000804	3.10	.942
21	.0285	812	.000638	2,46	.748
22	.0253	640	.000503	1,94	.599
23	. 0226	511	.000401	1,55	.471
24	.0201	404	.000317	1,22	.371
25	.0179	320	.000252	.970	.295
26	.0159	253	.000199	.765	.233
27	.0142	202	.000158	.610	.185
28	.0126	159	.000125	.481	.146
29	.0113	128	.000100	.387	.118
30	.0100	100	.0000785	.303	.0921
31	.0089	79,2	.0000622	.240	.0730
32	. 0080	64,0	.0000503	.194	.0590
33	.0071	50,4	.0000396	.153	.0465
34	.0063	39,7	.0000312	.120	.0365
35	.0056	31,4	.0000246	.0949	.0233
36	.0050	25,0	.0000196	.0757	.0230
37	.0045	20,2	.0000159	.0613	.0186
38	.0040	16,0	.0000126	.0484	.0147

Американский калибр проводов

и круговой милс

Американский калибр проводов

(AWG) — это стандарт США для размеров проводников. Калибр связан с диаметром проволоки.

Стандарт AWG включает медь, алюминий и другие материалы для проводов.Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет номер 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Круговой мил — CM — единица площади, используемая специально для обозначения размера поперечного сечения провода или кабеля.

7

9,27

Американский калибр 6 (AWG) 4 (AWG) (AWG) 08	диаметр (MILS) (10 -3 в)	площадь (круговые милсы) (см) (MIL 2 )	площадь (мм (мм 2 )	диаметр (мм)
0000 (4/0)	460	211242	107	11.
000 (3/0)	410	167800		85,0 10,4
00 (2/0)	365	133072	67,4
0 (1/0)	325	105531	53,5	8,25
	1 289	83690		42,4 7,35
	2 258	66369	33. 6	6,54
3	229	52633	26,7	5,83
4	204	41740	21,2	5,19
5	182	33101	16.8	4.62	4,62
6	162	26251	26251	13.3	4.12
70035
7	144	20818	10.5	3,67
8	128	16509	8,37	3,26
9	114	13092	6,63	2,91
10	102	10383	5.26	2.59
11		8234	8234	4.17	4.17	2.31
12	80.8	6530	3.31	2,05
13	72,0	5178	2,62	1,83
14	64,1	4107	2,08	1,63
15	57,1	3257	1. 65	1,45
16	50.8	2583	2583	1,31	1.29
17	45.3	2048	1.04	1,15
18	40,3	тысяча шестьсот двадцать четыре	0,823	1,02
20	32,0	тысячи двадцать-два	0,518	0,812
21	28,5	810	0.410	0.410	0.723
22	25.3	642	0.326	0.326	0.644
23	22.6	510	0,258	0,573
24	20,1	404	0,205	0,511
25	17,9	320	0,162	0,455

Загрузите и распечатайте AWG — круговые милы и мм ² таблица

AWG в дюймах

Диаметр в дюймах можно рассчитать по AWG как

d _в = 0. 005 92 ^{(36 — N) / 39} (1) (1)

Откуда

d _в = диаметр (дюймы)

n = датчик

AWG до мм

диаметр в ММ можно рассчитать от AWG как

D _мм = 0.127 92 ^{(36 — N) / 39} (1b) (1b)

, где

D _мм = диаметр (мм)

n = калибр

AWG в Дюймы и мм Калькулятор

# калибр

AWG Свойства медной проволоки

Схема проводов.

AWG и Европейский номинальный ток провода

Это диаграмма проводки, составленная из таблицы American Wire Gauge AWG (проводка шасси, один свободно висящий провод) из национального электротехнического кодекса и европейских стандартов для проводки машин по адресу +40 ^o C, EN 60204-1. Круговые милы и диаметр проволоки указаны с допустимой нагрузкой по току, поэтому вы можете выбрать правильный номер калибра. Расчетная глубина скин-слоя — это место, где весь провод проводит ток, более высокие частоты возможны, если приложение может работать с током, протекающим только во внешних слоях оголенного медного провода.Как показывает опыт, использование алюминиевого провода имеет вдвое меньший ток по сравнению с медным, или вы можете сказать, что вам нужно использовать провод большего размера, который в два раза больше, чем должен был бы быть с медью. Алюминий, однако, проблематичен, так как есть проблемы с коррозией вблизи влаги, он легко трескается при изгибе и электролитических реакциях между алюминием и медью.

4

2

²

²

0,43

0,160 мм

кГц

0,101 мм

AWG		диаметр	поперечное сечение площадь	1000027	100055	Максимальная частота для 100% глубины кожи
	12.36 мм	120 мм 2	221
0000	11,68 мм	107,16 мм 2	380а	125 Гц
	11,00 мм	95 мм 2	192
000	10,40 мм	84,97 мм 2	328	160 Гц
	9,44 мм	70 мм 2	155 А
00	9.27 мм	67,40 мм 2	283	200 Гц
0	8,25 мм	53,46 мм 2	245	250 Гц
	7,98 мм	50 мм 2	123
1	7,35 мм	42,39 мм 2	211а	325 Гц
	6,67 мм	35 мм 2	114 А
2	6. 54 мм	33,61 мм 2	181 А	410 Гц
3	5,83 мм	26,65 мм 2	158	500 Гц
	5,64 мм	25 мм 2	88 A
5.19 мм	5.19 мм	21.14 мм 2	21.14 мм 2	135 A	650 HZ
5	4,62 мм	16.76 мм 2	118а	810 Гц
	4,51 мм	16 мм 2	70 А
6	4,11 мм	13,29 мм 2	101 в	1100 Гц
7	3,67 мм	10,55 мм 2	89 А ~	1300 Гц
	3,57 мм	10 мм 2	52А
8	3. 26 мм	8,36 мм 2	73а	1650 Гц
9	2,91 мм	6,63 мм 2	64а	2050 Гц
	2,76 мм	6 мм 2	37
мм	2,59 мм	5,26 мм	5,26 мм 2	55 A	2600 Гц
11	2,30 мм	4.17 мм 2	47 A	3200 HZ
		4 мм 2	30 A
	12
12	2,05 мм	3.31 мм 2	41.	4150 Гц
13	1,83 мм	2,63 мм 2	35 A	5300 Гц
	1,78 мм	2,50 мм 2	22.
14	1. 63 мм	2,08 мм 2	32 А	6700 Гц
15	1,45 мм	1,65 мм 2	28.	8250 Гц
	1,38 мм	1.5 мм 2	16.1 A
мм	1,29 мм	1.31 мм	1,31 мм	1,31 мм 2	22 A	11 KHZ
17	1,15 мм	1.04 мм 2	19 a	13 кГц
1.13 мм	1 мм 2	2	11.5 A
18	1,02 мм	0.82 мм 2	16 A	17 KHZ	17 KHZ
мм	0,95 мм	0.75 мм 2	9.1 A
	19
19	0,91 мм	0,65 мм 2	14 A	21 KZZ
20	0. 81 мм	0,52 мм 2	11 A	27 KHZ
0.80 мм	0,5 мм 2	2	7.1 A
21	0,72 мм	0,41 мм 2	9	33 кГц
22	0,65 мм	0,33 мм 2	7.	42 кГц
	0,62 мм	0,3 мм 2	5 А
23	0.57 мм	0,26 мм 2	4.7 A	53 кГц
240035
мм	0.20 2	4 A	68 кГц
25	0,45 мм.	0.16 мм 2	2,7 a	85 кГц
26
26	0,40 мм	0,13 мм 2	2	22 a	107 кГц
27	0. 361 мм	0,102 мм 2	1.7	130 кГц
28	0,321 мм	0,081 мм 2	1.4	170 кГц
29	0,286 мм	0.0642 мм	0,0642 мм 2	1.2 A	210 KHZ
мм	0,255 мм	0.0.255 мм 2	0.86 A	270 KHZ
31	0.227 мм	0,0404 мм 2	0,7 A	340 кГц
32	0,202 мм	0,0320 мм 2	0,53	430 кГц
33	0,180 мм	0,0254 мм 2		540 кГц
34		0,0201 мм 2	0,33	690 кГц
35	0.143 мм	0,0160 мм 2	0,27	870 кГц
36	0,127 мм	0,0127 мм 2	0,21	1100 кГц
37	0,113 мм	0,01 мм 2	0,17 A	1350
38		0,00797 мм 2	0,13	1750 кГц
39	0. 0887 мм	0,00632 мм 2	0,11	2250 кГц
40	0,0799 мм	0,00501 мм 2	0,09	2900 кГц

КРГ усилителя диаграммы, проволока диаграмма размера усилителя, номинальный ток AWG, диаграмма размера медного провода, таблица размеров провода.

Чтобы найти размер провода на 100 А, посмотрите выше на 6 AWG. Вышеупомянутая таблица также может быть известна как диаграмма силы тока калибра провода, размер провода awg, сила тока размера провода, таблица силы тока провода, сила тока провода, диаметр калибра провода или номинальный ток датчика провода.

Американский калибр проводов

или сокращенно AWG также известен как калибр проводов Брауна и Шарпа. Он основан на логарифмическом ступенчатом наборе стандартизированных значений калибра проводов и используется с 1857 года в Северной Америке. Это только для диаметров круглых, сплошных, цветных, электропроводящих проводов. Диаметры проводов указаны в стандарте ASTM B 258.

.

Опубликовано 5 ноября 2009 г. Обновлено 31 октября 2021 г.

12.2: Размер проводника — Workforce LibreTexts

Два основных типа электрических проводов: одножильный и многожильный

Электрический провод обычно имеет круглое сечение (хотя из этого правила есть несколько уникальных исключений) и бывает двух основных видов: одножильный и многожильный.Сплошной медный провод так и звучит: одна сплошная медная жила по всей длине провода. Многожильный провод состоит из меньших жил сплошной медной проволоки, скрученных вместе, чтобы сформировать один проводник большего размера. Самым большим преимуществом многожильного провода является его механическая гибкость, способность выдерживать многократные изгибы и скручивания намного лучше, чем сплошная медь (которая со временем имеет тенденцию к усталости и поломке).

Размер проволоки можно измерить несколькими способами. Мы могли бы говорить о диаметре провода, но поскольку на самом деле его поперечное сечение площадь имеет наибольшее значение для потока электронов, нам лучше обозначать размер провода с точки зрения площади.

Изображение поперечного сечения провода, показанное выше, конечно же, выполнено не в масштабе. Диаметр показан равным 0,1019 дюйма. Рассчитав площадь поперечного сечения по формуле Площадь = πr ² , получим площадь 0,008155 квадратных дюймов:

Это довольно небольшие числа для работы, поэтому размеры проводов часто выражаются в тысячных долях дюйма или мил . Для проиллюстрированного примера мы бы сказали, что диаметр проволоки равен 101.9 мил (0,1019 дюйма умножить на 1000). Мы также могли бы, если бы захотели, выразить площадь провода в квадратных милах, рассчитав это значение по той же формуле площади круга: Площадь = πr ² :

Вычисление площади проволоки в круговых милах

Тем не менее, электрики и другие лица, часто связанные с сечением проводов, используют другую единицу измерения площади, разработанную специально для круглого поперечного сечения провода. Эта специальная единица называется круговых мил (иногда сокращенно см ). Единственная цель использования этой специальной единицы измерения состоит в том, чтобы исключить необходимость использования коэффициента π (3,1415927…) в формуле для расчета площади, а также необходимости вычислять проволоку радиусом , когда вам дано диаметра. . Формула для расчета площади круглого провода в милах очень проста:

Поскольку это единица измерения площади , математическая степень числа 2 все еще действует (удвоение ширины круга всегда будет увеличивать его площадь в четыре раза, независимо от того, какие единицы измерения используются, или если ширина этого круга выражается в терминах радиуса или диаметра).Чтобы проиллюстрировать разницу между измерениями в квадратных милах и измерениями в круговых милах, я сравню круг с квадратом, показав площадь каждой формы в обеих единицах измерения:

И для другого размера провода:

Очевидно, что круг заданного диаметра имеет меньшую площадь поперечного сечения, чем квадрат, ширина и высота которого равны диаметру круга: это отражают обе единицы измерения площади. Однако следует понимать, что единица «квадратный мил» действительно приспособлена для удобного определения площади квадрата, а «круговой мил» — для удобного определения площади круга: соответствующая формула для каждого проще работать с.Следует понимать, что обе единицы действительны для измерения площади фигуры, какой бы формы она ни была. Преобразование между круговыми милами и квадратными милами представляет собой простое соотношение: на каждые 4 круговых мила приходится π (3,1415927 . . . ) квадратных милов.

Измерение площади поперечного сечения провода с помощью калибра

Другой мерой площади поперечного сечения провода является калибр . Шкала датчика основана на целых числах, а не на дробных или десятичных дюймах. Чем больше номер калибра, тем тоньше провод; чем меньше номер калибра, тем толще проволока.Для тех, кто знаком с дробовиками, эта обратно пропорциональная шкала измерений должна показаться знакомой.

Таблица в конце этого раздела приравнивает калибр к диаметру в дюймах, круговым милам и квадратным дюймам для сплошной проволоки. Проволока большего размера достигает конца обычной шкалы калибра (которая, естественно, достигает максимума при значении 1) и представлена ​​серией нулей. «3/0» — это еще один способ представить «000» и произносится как «triple-ought». Опять же, те, кто знаком с дробовиками, должны знать терминологию, как бы странно это ни звучало.Чтобы еще больше запутать ситуацию, в мире используется более одного «стандарта» манометра. Для измерения размеров электрических проводников предпочтительнее использовать калибр American Wire Gauge (AWG), также известный как калибр Brown and Sharpe (B&S). В Канаде и Великобритании British Standard Wire Gauge (SWG) является законной системой измерения электрических проводников. В мире существуют и другие системы калибра проволоки для классификации диаметра проволоки, такие как калибр стальной проволоки Stubs и калибр стальной музыкальной проволоки (MWG), но эти системы измерения применимы к неэлектрическому использованию провода.

Система измерения American Wire Gauge (AWG), несмотря на ее странности, была разработана с определенной целью: на каждые три деления шкалы сечения площадь провода (и вес на единицу длины) примерно удваивается. Это удобное правило, которое следует помнить при приблизительной оценке размера проволоки!

Для очень проводов очень больших размеров (толще 4/0) от системы калибров проводов обычно отказываются для измерения площади поперечного сечения в тысячах круговых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратного «тысячи» перед «CM» для «круговых мил.В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным для работы с такими размерами. Вместо этого предпочтительна конструкция из многожильного провода.

Для некоторых сильноточных приложений требуются проводники с размерами, превышающими практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые стержни из твердого металла, называемые шинами . Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы.Они физически поддерживаются вдали от любого каркаса или конструкции, удерживающей их, с помощью опорных стоек изолятора. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шинопровода, также используются и другие формы. Площадь поперечного сечения шин обычно измеряется в милах круглой формы (даже для квадратных и прямоугольных шин!), скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

ОБЗОР:

• Электроны проходят через провода большого диаметра легче, чем через провода малого диаметра, из-за большей площади поперечного сечения, в которой они могут двигаться.
• Вместо того, чтобы измерять размеры небольших проводов в дюймах, часто используется единица измерения «миль» (1/1000 дюйма).
• Площадь поперечного сечения провода может быть выражена в квадратных единицах (квадратных дюймах или квадратных милах), круговых милах или в «калибровочной» шкале.
• Расчет квадратной площади провода для круглого провода включает формулу площади круга:
• Вычисление площади круговой проволоки для круглой проволоки намного проще из-за того, что единица измерения «круговой мил» была рассчитана именно для этой цели: исключить коэффициенты «пи» и d/2 (радиус) в формула.
• На каждые 4 круговых мила приходится π (3,1416) квадратных мил.
• Система размеров проводов калибра и основана на целых числах, причем большие числа соответствуют проводам меньшего сечения, и наоборот. Провода толще 1 калибра обозначаются нулями: 0, 00, 000 и 0000 (произносится как «одиночное», «двойное», «тройное» и «четырехкратное»).
• Провода очень больших размеров измеряются в тысячах круговых мил (MCM), что типично для шин и размеров проводов свыше 4/0.
• Сборные шины представляют собой сплошные стержни из меди или алюминия, используемые в конструкции сильноточных цепей. Соединения с шинами обычно выполняются сваркой или болтами, а шины часто бывают оголенными (неизолированными), поддерживаемыми вдали от металлических каркасов с помощью изолирующих стоек.

Проволочная схема

Мощность Изолированные проводники (из таблицы NEC 310-16) Не более трех проводников в Канатная дорожка, кабель или заземление (непосредственно закопанные) (При температуре окружающей среды 30°C, 86°F) Размер Медь Проводники Алюминий Проводники Омедненные проводники 60 С (140 Ф) 75 С (167 Ф) 90 С (194 Ф) 60 С (140 Ф) 75 С (167 Ф) 90 С (194 Ф) AWG Кчил Типы Типы Типы Типы Типы Типы ТВ УФ РХВ THW THWN XHHW ИСПОЛЬЗОВАНИЕ ЗВ ТБС СА СИС ФЭП ФЕПБ РХХ THHN THWN XHHW ТВ УФ РХВ THHW THW THWN XHHW ИСПОЛЬЗОВАНИЕ ТБС ЮАР, СИС THHN, THHW THW-2 ТНВН-2 РХХ, РХВ-2 УГЭ-2 XHH, XHHW XHHW-2, ZW-2 18 — — 14 — — — 16 — — 18 — — — 14 1 20 20 25 — — — 12 1 25 25 30 20 1 20 1 25 1 10 1 30 35 40 25 30 1 35 1 8 40 50 55 30 40 45 6 55 65 75 40 50 60 4 70 85 95 55 65 75 3 85 100 110 65 75 85 2 95 115 130 75 90 100 1 110 130 150 85 100 115 1/0 125 150 170 100 120 135 2/0 145 175 195 115 135 150 3/0 165 200 225 130 155 175 4/0 195 230 260 150 180 205 250 215 255 290 170 205 230 300 240 285 320 190 230 255 350 260 310 350 210 250 280 400 280 335 380 225 270 305 500 320 380 430 260 310 350 600 355 420 475 285 340 385 700 385 460 520 310 375 420 750 400 475 535 320 385 435 800 410 490 555 330 395 450 900 435 520 585 355 425 480 1000 455 545 615 375 445 500 1250 495 590 665 405 485 545 1500 520 625 705 435 520 585 1750 545 650 735 455 545 615 2000 560 665 750 470 560 630      Исправление Факторы для температуры окружающей среды выше 30 С, 86 Ф Окружающая среда Температура Для окружающей среды Температуры выше 30 C, 86 F, умножьте указанную мощность выше с соответствующим коэффициентом, показанным ниже: 21-25 С, 70-77 Ф 1. 08 1,05 1,04 1,08 1,05 1,04 26-30 С, 78-86 Ф 1,00 1,00 1,00 1,00 1,00 1,00 31-35 С, 87-95 Ф .91 .94 .96 . 91 .94 .96 36-40 С, 96-104 Ф .82 .88 .91 .82 .88 .91 41-45 С, 105-113 Ф .71 .82 .87 .71 .82 .87 46-50 С, 114-122 Ф . 58 .75 .82 .58 .75 .82 51-55 С, 123-131 Ф .41 .67 .76 .41 .67 .76 56-60 С, 132-140 Ф — .58 .71 — . 58 .71 61-70 С, 141-158 Ф — .33 .58 — .33 .58 71-80 С, 159-176 Ф — — .41 — — .41 1 Груз номинальный ток и защита от перегрузки по току для типов проводников не должен превышать 15 ампер для 14 AWG, 20 ампер для 12 AWG и 30 ампер для алюминия 10 AWG и алюминия с медным покрытием после любого поправочные коэффициенты для температуры окружающей среды и количества проводников были применены.   3-проводные жилые сети, допустимая мощность Медь АВГ Алюминий АВГ Служба Вместимость 4 1 100 3 1 110 2 1/0 125 1 2/0 150 1/0 3/0 172 2/0 4/0 200  Назад

.
