Крепеж для СИП и арматуры

Крепеж для самонесущего изолированного провода (СИП) и арматуры

 С помощью крепежных изделий осуществляется крепление арматуры СИП к фасадам и опорам линий электрических передач, крепится электрокабель по стенам здания. Также они находят применение для фиксации проводов при ответвлениях от магистральных линий. Чтобы электрическая проводка не раскручивались, они фиксируются с помощью хомутов.

К таким изделиям относят:

1. Защитный колпачок.

2. Ленту металлическую.

3. Скрепки и бугеля.

4. Хомут стяжной.

5. Фасадные крепления.

6. Дистанционные фиксаторы BIC.

7. Ленту герметизирующая SCT 20.

Защитный колпачок для провода СИП

 При прокладке магистральных линий систем СИП, неизбежно проявления концов проводов, которые необходимо изолировать и закрыть для доступа влаги. Эти функции возложены на защитные колпачки. Для изготовления колпачков используется эластомер диэлектрический. Для установки защищающего колпачка нет необходимости применять разогретый воздух или специальное оборудование.

Лента бандажная для крепления на опорах

 Применяют ленту при необходимости крепления различных кронштейнов одним оборотом вокруг опоры. Позволяет применение на воздушной линии с различным классом по напряжению, контактных сетях на железной дороге, на зданиях и сооружениях. Для ее изготовления используют сталь, стойкую к воздействию коррозии. Лента, ее кромка, подвергается обработке. Ее повышенная гибкость обеспечивает легкость монтажа и крепления на опорах с помощью скрепы. Для монтажных работ с металлической лентой необходимо наличие инструмента CVF. Производится шириной 10 и 20 мм.

Скрепы и бугели для крепления и фиксации бандажной ленты

 Скрепу модели NC 20 применяют при необходимости произвести фиксацию металлической ленты на промежуточной опоре. Бугели модели NB20 необходимы для крепления стальной ленты на анкерной опоре.

Хомут стяжной для кабеля СИП

 Находит применение при необходимости стягивания проводов СИП в пучки и для их крепления к арматуре. Для установки хомутов необходимо иметь инструмент RIL9. Хомуты устойчивы к воздействиям ультрафиолетовых лучей и различных атмосферных проявлений.

Фасадные крепления для СИП

 Прокладывая магистральные линии систем СИП—2 и СИП—4, приходится тянуть их по стенам различных зданий. В таких случаях находят свое применение фасадные крепления типа SF, SFW. При прокладке линий по бетонной, кирпичной или каменной стене, не обойтись без SF 50, а для деревянных стен применяют SFW 50. Для изготовления используется диэлектрический материал, поэтому выполняет еще и роль изолятора.

Дистанционные фиксаторы крепления СИП BIC

 Находят свое применение при необходимости закрепления СИП или кабеля на опоре или стене здания. Для крепления к стенам необходимо наличие шурупов, а при креплении к опоре металлической ленты. В комплекте поставляются стяжные хомуты для крепления проводов к фиксаторам.

Лента герметизирующая SCT 20

 Лента позволяет восстановить герметичность поврежденной изоляции. При необходимости установить термоусаживаемые изделия, с ее помощью производят выравнивание поверхности кабеля. На эластичную ленту наносят самосхватывающуюся мастику, которая затвердевает и перекрывает доступ влаги к проводу. Лента устойчивая к агрессивной среде и различным атмосферным явлениям.

Подбор арматуры для СИП

СИП к магистральной линии

с неизолированными проводами

СИП от магистральной линии

Наименование Кол-во

1 Монтажная лента F207 2 м

2 Скрепа для крепления ленты А200 2 шт.

3 Кабельный ремешок S 180 3 шт.

4 Кронштейн СА 1500 1 шт.

5 Анкерный зажим РА 1500 1 шт.

6 Ответвительный зажим для присоединения СИП к голым проводам ZP 645 N 4 шт. (при добавле- нии жилы уличного освещения — 5)

7 Провод СИП-2 3×50+1×54,6

Провод АС 4×50 согласно проекту

Наименование Кол-во

1 Монтажная лента F207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Ответвительный зажим ZP 645, ZP 171, ZP 172. 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Кронштейн СА 1500 1 шт.

7 Анкерный зажим для проводов абонентов РА 25*100 1 шт.

8 Провод СИП-4 2х16 согласно проекту

Наименование Кол-во

1 Кронштейн СА 1500 2 шт.

2 Монтажная лента F 207 2 шт.

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 1500 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-2 3х50+1х54,6 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 2 метра

2 Скрепа для крепления ленты А 200 2 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Кабельный ремешок S180 3 шт.

5 Провод СИП-2 3х50+1х54,6 согласно проекту

Наименование Кол-во

1 Зажим для временного заземления ZPZ 481 4 шт.

2 Съемное закорачивающее устройство 1 шт.

3 Съемный удлинитель со штекером и

струбциной 1 шт.

4 Заземление 1 шт.

5 Провод СИП-2 3х50+1х54,6 согласно

проекту

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты A 200 4 шт.

3 Комплект промежуточной подвески ES 1500 1 шт.

4 Ответвительный зажим ZP 95 4 шт.

5 Кабельный ремешок S180 4 шт.

6 Кронштейн СА 1500 1 шт.

7 Анкерный зажим РА 1500 1 шт.

8 Провод СИП-2 3х35+1х54,6 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты A 200 2 шт.

3 Комплект промежуточной подвески

ES 1500 1 шт.

4 Кабельный ремешок S 180 4 шт.

5 Ответвительный зажим ZP 10 М 2 шт.

6 Провод СИП-2 3х50+1х54,6+1х25 согласно

проекту

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты A 200 4 шт.

3 Кабельный ремешок S 180 3 шт.

4 Кронштейн СА 1500 2 шт.

5 Анкерный зажим РА 1500 2 шт.

6 Провод СИП-2 3х50+1х54,6 согласно

проекту

Наименование Кол-во

1 Кабельный ремешок S 180 2 шт.

2 Кронштейн СА 1500 1 шт.

3 Анкерный зажим РА 1500 1 шт.

4 Изолированные наконечники CPTAU 50 3 шт.

5 Изолированные наконечники CPTAU 54 1 шт.

6 Провод СИП-2 3х50+1х54,6 согласно проекту

Наименование Кол-во

1 Кронштейн СА 1500 1 шт.

2 Монтажная лента F 207 2 м

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 1500 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-2 3х35+1х54,6 согласно проекту

Наименование Кол-во

1 Кронштейн СА 1500 1 шт.

2 Анкерный зажим РА 1500 1 шт.

3 Кабельный ремешок S 180 1 шт.

4 Фасадные крепления SF-10 1 шт.

5 Провод СИП-2 3х35+1х54,6 согласно проекту

Наименование Кол-во

1 Изолированные наконечники CPTAU 35 3 шт.

2 Изолированные наконечники CPTAU-54 1 шт.

3 Провод СИП-2 3х35+1х54,6 согласно

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Кронштейн СА 1500 1 шт.

4 Анкерный зажим РА 1500 1 шт.

5 Кабельный ремешок S 180 3 шт.

6 Комплект концевой муфты 1 шт.

7 Защита силового кабеля 1 шт.

8 Провод СИП-2 3х50+1х54,6 Кабель 4х50 согласно проекту

Наименование Кол-во

1 Зажим для соединения алюминиевых

и стальных проводов ПС1-1 1 шт.

2 Скрепа для крепления ленты А 200 2 шт.

3 Монтажная лента F 207 2 м

4 Зажимы для подключения абонента к изолированному магистральному про- воду, а также для повторного заземления ZP 171, ZP 172 1 шт.

5 Комплект промежуточной подвески ES 1500 1 шт.

6 Кабельный ремешок S 180 2 шт.

7 Провод СИП-2 3х50+1х54,6 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты А 200 2 шт.

3 Кронштейн СА 1500 1 шт.

4 Анкерный зажим РА 25*100 2 шт.

5 Кабельный ремешок S 180 3 шт.

6 Провод СИП-4 2х16 согласно проекту

Наименование Кол-во

1 Кронштейн СА 16 1 шт.

2 Анкерный зажим для проводов абонентов РА 25*100 1 шт.

3 Фасадное крепление SF-10 1 шт.

4 Провод СИП-4 2х16 согласно проекту

Наименование Кол-во

1 Фасадное крепление SF-10 (1 шт./1 м)

2 Провод СИП-4 2х16 согласно проекту

Наименование Кол-во

1 Соединительный зажим MJPT 54,6 N 1 шт.

2 Соединительный зажим MJPT 50 3 шт.

3 Кабельный ремешок S 180 4 шт.

4 Провод СИП-2 3х50+1х54,6 согласно проекту

Наименование Кол-во

1 Крюк монтажный КМ-16 2 шт.

2 Монтажная лента F 207 2 шт.

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 425/120 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Провод СИП-4 4х70 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 2 метра

2 Скрепа для крепления ленты А 200 2 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Поддерживающий зажим PS 16/120 1 шт.

5 Кабельный ремешок S180 2 шт.

6 Провод СИП-4 4х70 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Крюк универсальный 1 шт.

5 Поддерживающий зажим PS 16/120 1 шт.

6 Анкерный зажим РА 425/120 1 шт.

7 Ответвительный зажим ZP 95 4 шт.

8 Кабельный ремешок S 180 4 шт.

9 Провод СИП-4 4х70 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 2 м

2 Скрепа для крепления ленты А 200 2 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Поддерживающий зажим PS 16/120 1 шт.

5 Ответвительный зажим ZP 10М 2 шт.

6 Кабельный ремешок S 180 4 шт.

7 Провод СИП-4 4х50+1х16 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Кабельный ремешок S 180 3 шт.

4 Крюк монтажный КМ-16 2 шт.

5 Анкерный зажим РА 425/120 2 шт.

6 Провод СИП-4 4х70 согласно проекту

Наименование Кол-во

1 Крюк монтажный КМ-16 1 шт.

2 Монтажная лента F 207 2 м

3 Скрепа для крепления ленты А 200 2 шт.

4 Анкерный зажим РА 216/435 2 шт.

5 Кабельный ремешок S 180 2 шт.

6 Провод СИП-4 4х35 согласно

Наименование Кол-во

1 Крюк универсальный 1 шт.

2 Анкерный зажим РА 425/120 1 шт.

3 Кабельный ремешок S 180 1 шт.

4 Фасадные крепления SF 10 1 шт.

5 Провод СИП-4 4х70 согласно проекту

Наименование Кол-во

1 Монтажная лента F 207 4 м

2 Скрепа для крепления ленты А 200 4 шт.

3 Крюк монтажный КМ-16 1 шт.

4 Анкерный зажим РА 216/435 1 шт.

5 Кабельный ремешок S 180 2 шт.

6 Комплект концевой муфты 1 шт.

7 Защита силового кабеля 1 шт.

8 Провод СИП-4 4х35 согласно проекту

СИП/Арматура СИП

Зажимы анкерные ЗАН для систем с изолированной несущей нейтралью

Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в которыйвкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.

Зажим  анкерный абонентский ЗАБ для самонесущих изолированных систем проводов

Зажим анкерный ЗАБ предназначен   для анкерных креплений 2-х или 4-х самонесущих изолированных проводов абонентов. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Все детали выполнены из полимеров, устойчивых к ультрафиолетовому излучению и погодно- климатическим условиям. Зажим ЗАБ 16-25 не требует инструмента для монтажа, а легко снимаемая дужка зажима позволяет крепить его к кронштейнам и крюкам. Длина дужки варьируется от 90 до 150 мм, она также снабжена дополнительным фиксатором, не позволяющим ей выскочить из клинового нажима, например, во время повышенных ветровых нагрузок.

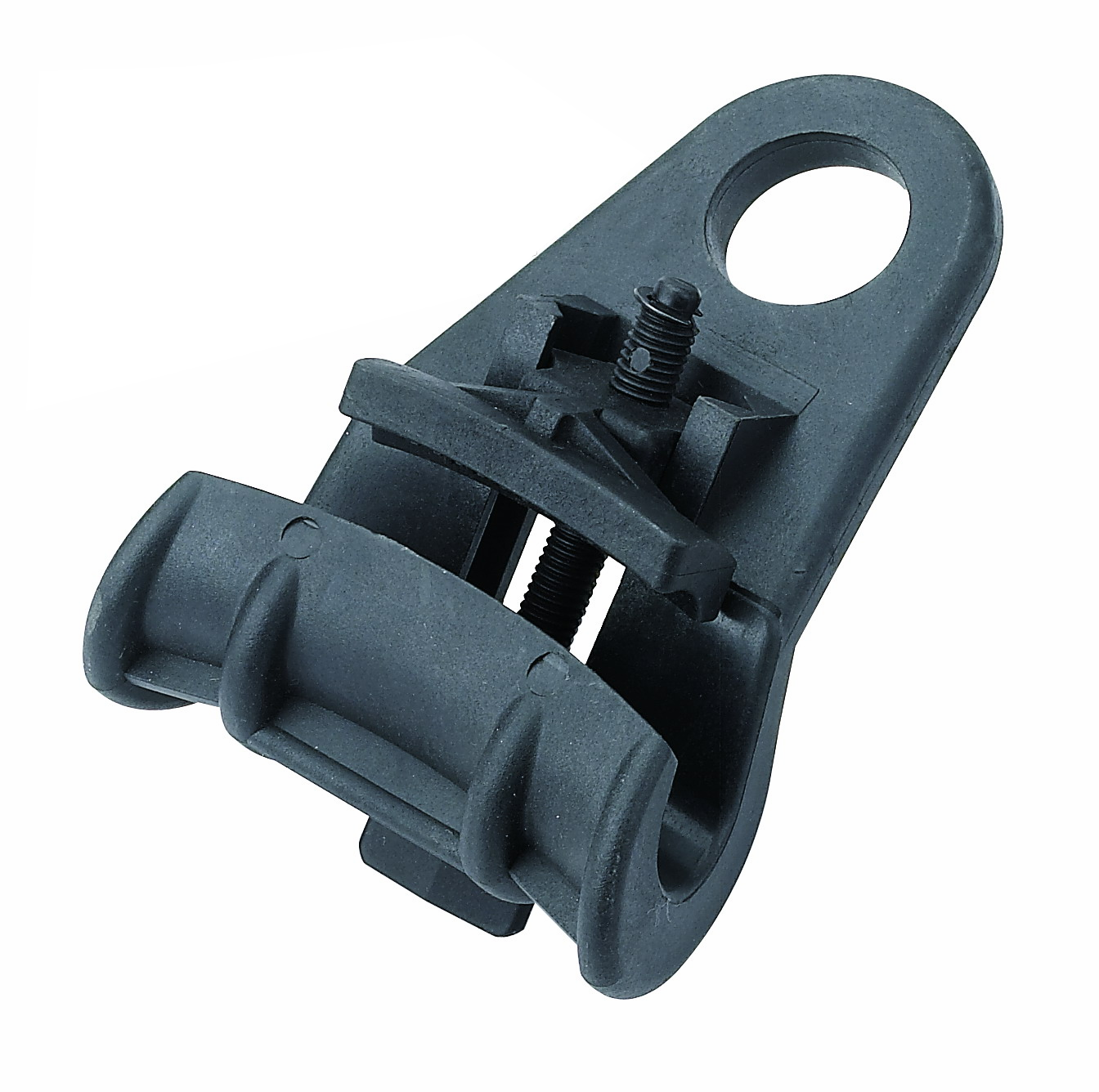

Промежуточные зажимы КОПМ, ЗПН

Промежуточные поддерживающие зажимы предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ. (сечение 16-95мм)

Нейтраль  фиксируется регулируемым зажимом. Подвижное соединение позволяет зажиму двигаться в  продольном и поперечном направлениях. Комплект промежуточной подвески КОПМ 1500 представляет собой кронштейн с выступом в верхней части, не позволяющий зажиму перейти в верхнее положение. Кронштейн имеет отверстие для его крепления к опоре с помощью анкерных винтов, также предусмотрена возможность крепления кронштейна к столбам с помощью бандажной ленты

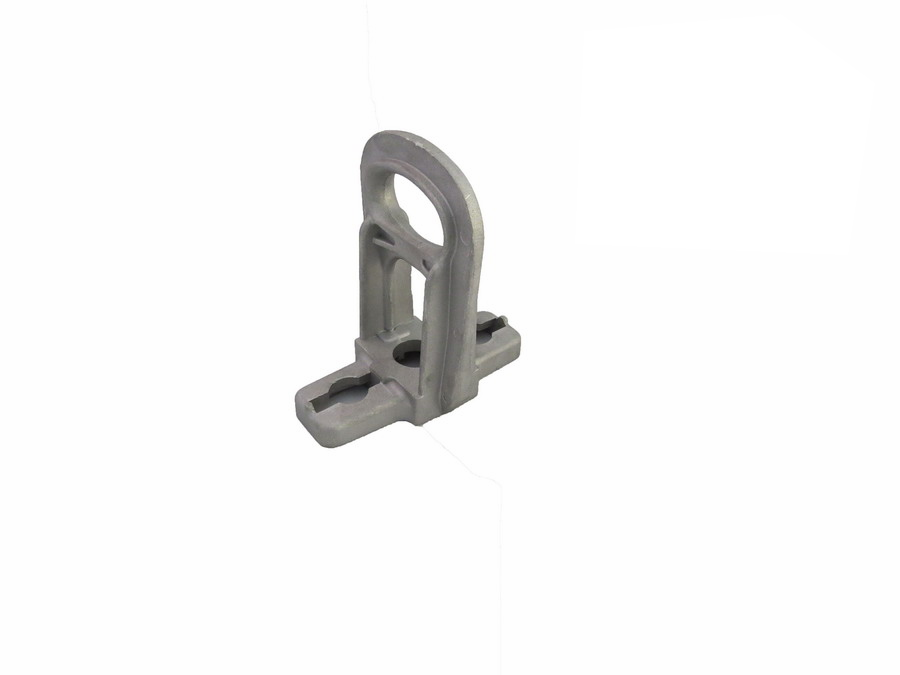

Для облегчения процесса монтажа ленты кронштейн снабжен разделительными фасками. КОПМ 1500 выполнен из устойчивого к действию коррозии алюминиевого сплава в сборе с поставляемым отдельно промежуточным зажимом ЗПН 1500, изготовленным из полимера, укрепленного стекловолоконной структурой, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.

Кронштейн анкерный из алюминиевого сплава КАМ 4000 предназначен для крепления анкерных и промежуточных зажимов. Кронштейн оснащен ребрами жесткости, что значительно повысило его прочность. Монтаж КАМ 4000 к опорам возможен двумя способами: с помощью стальной ленты (20 мм) или двумя болтами (016 мм). Для облегчения монтажа изделия с помощью ленты в кронштейне предусмотрены направляющие скосы для ленты, а также защитные выступы предохраняющие от соскальзывания ленты.

Зажимы ответвительные изолированные ЗОИ

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Комплект фасадного крепления КФК

Комплект фасадного крепления типа КФК предназначен для промежуточного крепления и стяжки в пучок самонесущих изолированных проводов (СИП), напряжением до 1 кВ, на опорах и стенах зданий. Корпус изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам. Дюбельная часть арматуры устанавливается в отверстие 012 мм, фиксируется гвоздем. Комплект КФК имеет специальный паз, позволяющий осуществить прокладку второй линии вдоль имеющейся трассы с помощью хомутов ХС.

Колпачки герметичные КИ

Колпачки герметичные КИ предназначены для оконцевания (восстановления изоляции) оголенных концов самонесущего изолированного провода, а также для защиты их от попадания воздуха и влаги. Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Выдерживают напряжение пробоя 6 кВ под водой. Изделия не требуют инструмента для монтажа.

Хомуты для самонесущих изолированных проводов ХС

Хомуты ХС изготовлены из полимера с добавлением стекловолокна, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Изделия не содержат галогены, а также не поддерживают горение.

Пистолет для хомутов ПКХ-519

Пистолет ПКХ для затяжки кабельных хомутов торговой марки IEK предназначен для быстрой и надёжной стяжки и обрезки кабельных хомутов.

Лента бандажная ЛМ-50, скрепы СГ-20, СУ-2

Лента бандажная и скрепы из нержавеющей стали применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий  электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам. Конструкция скрепы СГ-20 выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны. Скрепа СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.

Инструмент для натяжения и резки бандажной ленты ИНСЛ-1

ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом. Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.

Инструмент для резки провода СИП

Инструмент для резки провода СИП может быть использован также для резки кабеля с пластмассовой и бумажной изоляцией. Все инструменты изготавливаются из инструментальной стали с высокой режущей способностью. Специальная геометрия  лезвий позволяет осуществлять работу безопасно и быстро. Обладают высокой стабильностью и незначительной массой. Некоторые образцы снабжены храповым механизмом, выдвижным ручками, блокиратором резки. Замок предусматривает обратный ход лезвия, необходимый в случае попадания в нож посторонних объектов.

Чрезвычайно высокая режущая способность инструмента достигается за счёт оптимальной конструкции ножниц с режущими ножами специальной геометрии.

КРЕПЛЕНИЕ И СОЕДИНЕНИЕ МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  С ГОЛЫМИ  ПРОВОДАМИ.

Характеристика сети:                                                                    Магистральная линия СИП — СИП 2А 3×50 + 54,6 + 1×16 мм Голый провод — АС 4х7О +16 мм

Перечень и количество арматуры для монтажа узла

КРЕПЛЕНИЕ  МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  НА ПРОМЕЖУТОЧНОЙ ОПОРЕ С ОТВЕТВЛЕНИЕМ  К ОБОНЕНТУ

Характеристика сети:  СИП 2А 3×50 + 54,6 + 1×16 мм СИП 2А 4×16 мм

Перечень и количество арматуры для монтажа узла

АНКЕРНОЕ КРЕПЛЕНИЕ ОБОНЕНСКОЙ ЛИНИИ НА ПРОМЕЖУТОЧНОЙ ОПОРЕ ПРИ  БОЛЬШОЙ ДЛИНЕ ПРОЛЕТА

Характеристика сети:  СИП 2А 4×16 мм

Перечень и количество арматуры для монтажа узла

КРЕПЛЕНИЕ СИП  НА  МАГИСТРАЛЬНОМ ОТВЕТВЛЕНИИ

Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм -магистральная линия СИП 2А Зх5О + 54,6 — ответвляемая линия

Перечень и количество арматуры для монтажа узла

Провод СИП (самонесущий  изолированный) СИП – 1 , СИП – 2 , СИП – 3 , СИП – 4

 Предназначены для применения в воздушных силовых осветительных сетях на переменное напряжение.

СИП  1 —  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц

СИП  2 —  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц в атмосфере воздуха типов II  и III в том числе на побережьях морей в промышленных районах и районах засоленных песков.

СИП  3 —  для  воздушных линий электропередачи на номинальное напряжение 20 кв. (для сетей на напряжение 10, 15, 20 кв.) чистотой 50 Гц в атмосфере  воздуха типов II  и III

СИП  4 —  для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на напряжение до 0,6 – 1 кв., чистотой 50 Гц

Конструкция

• Токопроводящая жила –  алюминиевая, круглой формы; сечением 16 кв. мм – однопроволочная, остальных сечений многопроволочная уплотненная

• Несущая нулевая жила из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

• Изоляция – светостабилизированный сшитый полиэтилен черного цвета

• Скрутка – изолированные токопроводящие жилы, скручены вокруг нулевой несущий жилы в правом направление.

 Для подвески провода СИП 2 и СИП 4, используется специальная арматура, разработанная с использованием  отдельных элементов ограниченной прочности. Таким образом, при механических нагрузках превышающих прочность линии, разрушается арматура, и обрыва линии не происходит.

Фасадное крепление: особенности приспособления

Содержание статьи:

Фасадное крепление обязательно требуется использовать при монтаже электрических кабелей на наружных стенах различных зданий. В настоящее время на рынке представлены различные крепежи для фасадов, основным назначением которых является использование на внешних стенах.

Типы и особенности СИП

СИП – самонесущие изолированные провода, используемые при подключении различных объектов к линиям электроснабжения от ближайшего столба. СИП – многожильные кабели, которые содержат как отдельные изолированные сшитым полиэтиленом провода, так и несущие части, основным назначением которых является надежное закрепление проводов на стене.

Современное фасадное крепление для СИП обеспечивает надежное соединение проводов, стойкость к разрывам в процессе эксплуатации из-за внешних воздействий окружающей среды. За счет использования качественных крепежей для фасадов, собственник может получить:

• качественное и бесперебойное электроснабжение электрифицированных объектов любого типа и назначения;
• значительное снижение вероятности обрывов и коротких замыканий;
• повышение уровня безопасности при эксплуатации электрической сети;
• возможность тратить меньше денег на электрификацию, благодаря автоматизации определенных работ.

Арматура для проводов

Арматурой для кабелей СИП называют систему креплений и профилей, необходимых для обеспечения максимально надежной фиксации электрического кабеля на внешних стенах электрифицированного дома.

Система, включающая в себя изделия компании Альта – профили, крепления brpf, SF и других марок. Такие системы можно использовать при организации крепления проводки на фасадах и опорах зданий, при организации разводки электрики на отдельные линии электроснабжения, при подключении к линии электропередач потребителей.

Фасадный крепеж от компании Альта марки SF 10 предназначен для надежной фиксации современных оптических кабелей. Для таких изделий Альта характерны следующие особенности:

1. Профиль оснащен специальным стяжным ремешком, простым в использовании.
2. Крепление для фасада выступает в качестве отдельного изолятора, так как производится из материала, не пропускающего электрический ток.
3. При производстве креплений и профилей, компания Альта не использует материалов, подверженных негативному воздействию коррозии.
4. Устанавливается на расстоянии от стены около 10мм.
5. Может использоваться для крепления электрических кабелей диаметром от 8 до 25мм.

Выбирать наиболее подходящий для монтажа тип системы креплений следует на основе индивидуальных особенностей здания и сооружения, в частности, на выбор значительное влияние оказывает толщина фасадного утепления на доме. Следует учитывать, что, чем толще конструкция облицовки, тем более массивным должен быть профиль фасадного крепления. Ни в коем случае нельзя экономить на приобретении крепежных элементов Альта, следует выбирать только самые надежные и долговечные изделия.

Крепления СИП

Для монтажа самонесущих изолированных кабелей сегодня принято использовать качественные системы от компании Альта, к примеру, крепежи марок SF 20, SF 50, SF 60, brpf и других.

Примеры

Bprf крепления предназначены для прокладки проводов СИП на внешних поверхностях электрифицированного жилого строения.

В зависимости от марки системы крепления, профиль изделий brpf может оснащаться полиамидным корпусом, для которого характерна высокая механическая прочность. Такие профили можно использовать практически в любых условиях и регионах, так как для них не страшны даже суровые погодные условия, низкие температуры и влажный климат.

При монтаже крепежных систем, следует обязательно учитывать действующие правила устройства и эксплуатации электрических установок. В них оговариваются основные особенности проведения таких монтажных работ. К примеру, в действующей редакции ПУЭ указано, что для каждого типа крепления существует уникальное правило, в котором указывается требуемое расстояние крепежной системы от поверхности фасада дома.

Для крепежей Альта марок SF 20 соответствует расстояние от 60мм и более, для крепежей SF 50 – более 70мм.

Для самостоятельного монтажа крепежных профилей, собственнику дома нужно проводить все необходимые работы в соответствии с некоторыми универсальными правилами, действующими в отношении любых электрифицированных объектов:

1. Дюбели, входящие в состав системы креплений должны быть заранее установлены в специальные отверстия подходящего диаметра.
2. Крепление электрического кабеля СИП к системе Альта должно производиться с помощью специальных пластиковых, диэлектрических ремешков.
3. Каждое крепление в системе должно устанавливаться в строгом соответствии с инструкцией производителя. Крепления brpf, к примеру, должны устанавливаться с шагом 80см.

Принцип монтажа провода

Любая система фасадных крепежей, будь то brpf или SF включает в себя пластиковые приспособления для монтажа провода, а также гвоздя или дюбеля, предназначенных для закрепления профиля на фасаде здания. Сам крепежный элемент фасадных креплений представленных на современном рынке может производиться из различных материалов. Среди наиболее распространенных типов крепежей сегодня можно назвать металлические, полипропиленовые и металлические изделия с термоокончанием.

Слайдерные системы

В настоящее время на рынке строительных материалов представлены самые разные системы и профили креплений, которые можно использовать для монтажа электрической проводки на наружных стенах жилых домов. Современные слайдерные системы крепежей отличаются множеством положительных качеств и привлекательными техническими характеристиками, по которым они не уступают уже описанным изделиям марки Альта –SF и brpf.

Слайдерными системами принято называть любые конструкции, которые оснащаются специальной фурнитурой – рельсами и направляющими, по которым перемещаются определенные элементы таких конструкций.

Как крепить СИП кабель к столбу? 👷

Замена ЛЭП на воздушные линии с изолированными проводами позволяет снизить технические и коммерческие потери, повысить надежность электроснабжения и уменьшить расходы на эксплуатацию электросетей.

Различают магистральные и абонентские ВЛИ. Первые предназначены для транспортировки электроэнергии до распределительных подстанций и рассчитаны на напряжение 10-35 кВ. Магистральные ВЛИ служат для создания ответвлений к высоко- и низковольтным потребителям номинальным напряжением 6-0,4 кВ. Рассмотрим, как крепить самонесущие изолированные провода к опорам.

СИП и арматура, общая информация

СИП – самонесущий изолированный провод, состоящей из токоведущих жил, оболочки, несущего стального провода. Конструкция разных марок может различаться: СИП-4 не имеют несущей жилы, СИП-2 и СИП-3 усилены стальной проволокой.

Для крепления кабелей к опорам или стенам применяется специальная арматура:

• Натяжная и поддерживающая. Предназначена для крепления проводов к изоляторам на кронштейнах, испытывающих несущие нагрузки.
• Сцепная. Служит для закрепления изоляторов к опорам и стенам.
• Соединительная. Предназначена для подключения участков СИП к неизолированным жилам или между собой.
• Защитная. Служит для гашения вибраций проводов при сильном ветре, ограничений атмосферных перенапряжений, сверхтоков.

Монтажные конструкции для магистральных и абонентских ВЛИ предназначены специально для кабелей СИП и могут применяться только с изолированными самонесущими проводами.

Марку проводов и арматуру для крепления выбирают при проектировании линии или ответвления по следующим параметрам:

• Расчетным нагрузкам.
• Напряжению, току и мощности.
• Стойкости к коррозии.

Для крепления кабелей можно использовать только специальные конструкции и арматуру. Применение приспособлений для неизолированных проводов запрещается.

Крепление СИП на опорах

Монтаж магистральной линии осуществляется в следующем порядке:

• Сборка и фиксация натяжной и поддерживающей арматуры, раскаточных роликов.
• Установка барабанов и лебедки на противоположных концах участка линий.
• Раскатка стального троса.
• Соединение трасса и СИП.
• Протяжка кабеля на столбах.
• Соединение участков проводов.
• Фиксация СИП к несущим и поддерживающим кронштейнам.
• Проверка качества и подключение линии.

Крепление арматуры и кабеля на опорах осуществляется на первом и последнем этапе монтажа. Несущие и поддерживающие узлы состоят из кронштейнов, ушек и серег, зажимов. Фиксация осуществляется при помощи стальной ленты, лентонатяжителя, бугелей и ножниц.

Основание крепежного узла помещают под монтажную ленту, оборачивают ее вокруг опоры и стягивают натяжителем. Далее закрепляют концы бугелем и отрезают излишки ленты.

После раскатки СИП фиксируют на крепежные конструкции. Для этого продевают несущую стальную жилу через зажим и натягивают. Усилие натяжения нужно контролировать динамометром, нагрузка на крепежные узлы не должна превышать проектных значений. Провода с изолированными несущими тросами или без них продевают в зажим целиком. При натяжке кабеля не нужно допускать чрезмерного провисания. Это существенно увеличивает вероятность обрыва при сильном ветре и снижает безопасность линии.

Крепление самонесущего кабеля к стене

При монтаже абонентских низковольтных ВЛИ допускается крепление кабеля на фасады зданий. Стена дома должна быть выполнена из негорючего материала, крепление к деревянным фасадам запрещается.

Для крепления СИП к стенам применяют анкерные дюбели, крепежную арматуру, монтажные инструменты. Фиксация осуществляется в следующем порядке:

• Cверление отверстий под дюбели.
• Сборка и фиксация крепежных узлов.
• Крепление кронштейнов.
• Фиксация кабеля зажимами.

Для сверления отверстий в кирпичных, панельных стенах применяют перфораторы. Далее фиксируют кронштейны на фасаде, собирают крепежные узлы, продевают СИП через зажимы и фиксируют провода.

Общие требования к абонентским низковольтным ВЛИ

При монтаже ответвлений к домам необходимо учитывать требования ПУЭ:

• Пролет между ближайшей опорой магистральной линии до здания должен составлять не больше 25 м. Если расстояние соблюсти не удается, ставят дополнительную поддерживающую опору.
• Допускается монтаж и подключение ответвлений без снятия напряжения на магистральной линии. Для подключения низковольтных ответвлений применяют прокалывающие зажимы, работы по монтажу не требуют отключения напряжения на основной ВЛИ.
• Расстояние кабеля до земли должно составлять не меньше 2,75 м для пешеходных дорог и не менее 5 для проезжей части. При небольшой высоте дома ввод выполняют через крышу.
• СИП не предназначен для прокладки в помещениях и под землей. Монтаж кабеля осуществляется только по воздуху и до вводного устройства или щита.
• Подключение осуществляется специальными зажимами на опоре линии. Наличие контактных соединений от магистральной линии от ВЛИ до ввода не допускается.

Крепление высоковольтных СИП

Провода на среднее напряжение 6-35 кВ фиксируют только на опорах. Крепление таких кабелей на фасадах недопустимо.

Высоковольтные СИП-3 фиксируют на изоляторы, расположенные на траверсах. Последние монтируют до установки опор скобами с болтовым соединением. Траверсы и другие металлоконструкции обязательно заземляют, для этого применяют специальные спуски. При монтаже линии электропередач на железобетонных опорах СВ-105-110 допускается заземление через арматуру стоек.

После установки опор на траверсы накручивают изоляторы. Установка изолирующей арматуры до монтажа стоек нежелательна, так как при буксировке опор она неизбежно повреждается. Для монтажа линий с СИП-3 применяют фарфоровые изоляторы или устройства с пластиковыми втулками типа IF27.

Они позволяют осуществлять раскатку без монтажных роликов. После установки изоляторов на концах линии размещают барабан с СИП и лебедку, раскатывают несущий трос. Для защиты от повреждений на провод надевают монтажный чулок. Далее соединяют трос с проводом через вертлюг, чтобы исключить перекручивание провода, и динамометр для контроля усилия.

Далее раскатывают СИП по изоляторам, после чего провод натягивают. При достижении проектного усилия натяжения и регулирования провеса во всех пролетах, кабель закрепляют анкерными и промежуточными зажимами. Ставят прокалывающий зажим для вывода потенциала на корпус. Это обязательное требование электромагнитной совместимости и необходимо для снижения помех.

Крепление проводов к промежуточным опорам делают спиральными вязками. Их подбирают по диаметру шейки изолятора, сечению провода, способу крепления (верхнему, боковому, одно- двустороннему). Для монтажа СИП применяют вязки с полимерным покрытием, использовать стальные или алюминиевые конструкции запрещено. Они могут повредить изоляцию при сильном ветре и вибрации.

При отсутствии ошибок монтажа, ВЛИ способна прослужить 40-50 лет и больше. Вероятность обрыва проводов при сильном ветре, обледенении намного ниже в сравнении с ЛЭП. Замыкание между фазами самонесущих проводов полностью исключается. Надежность и безопасность ВЛИ не уступает подземным линиям электропередач.

Снижение затрат на эксплуатацию изолированной линии может составить 80%. Линии с самонесущими проводами позволяют снизить расходы на транспортировку электроэнергии, что выгодно для поставщика и потребителя.

Компания «Энергопоставщик» принимает заказы на СИП и арматуру для ВЛИ. У нас есть все необходимое для строительства и ремонта линий.

Крепеж для провода сип

Монтаж провода СИП на опорах выполняют с целью распределения между объектами и ввода в дом электроэнергии в сетях напряжением до 1кВ. Он выполняется проводами ВЛИ (воздушных изолированных линий) – СИП-1, 2 или 4. СИП-3 используется для прокладки линий ВЛЗ (воздушных защищённых линий) до 10 кВ

Монтаж СИП на опорах

Самонесущий изолированный провод (СИП) изготовлен из четырёх (или двух) скрученных проводников, изолированных друг от друга и окружающей среды слоем сшитого полиэтилена. Монтаж провода СИП разрешается выполнять путём крепления к специальным опорам и протяжки по фасадам электрифицируемых объектов.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

Натяжитель бандажной ленты

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем.

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подвод СИП в дом под землей

При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома

Особенности подключения к прибору учёта или автомату

К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

Подключение СИП к автомату

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Анкерный зажим для СИП-4 2х16-2х35 кв.мм

Скрепа-бугель усиленная СУ-20 (UZA-51-100) ИЭК

IEK Фасадное крепление КФК12-47.1 (SO90.1, SF 10, BRPF.

Кронштейн для крепления промежуточных зажимов КП-1500 <.

Кронштейн анкерный на столб/стену для СИП-4, металл Без.

Iek UZA-14-D16-D25-M Зажим анкерный ЗАБ 16-35 М PA25x10.

СИП Зажим анкерный для проводов ввода DN 123 2х6-4х25 Н.

СИП-PS16/120 поддерживающий зажим 2х16/4х120 800дан

Инструмент для натяжения и резки стальной ленты SHTOK 2.

НИЛЕД Крепление фасадное SF 50

СИП-зажим анкерный PA1500 клиновой 50-54, 6-70

IEK® Крюк крепежный для СиП IEK UKR-1

Анкерный зажим СИП-2 50-70 мм? (без кронштейна) SO250.0.

Зажим анкерный (ЗАБ)

СИП-зажим анкерный SO252.01, для изолированного троса 2.

Анкерный зажим Niled DN 35

Зажим прокалывающий влагозащищенный для СИП-4 SLIP12. 1

НИЛЕД Крепление фасадное SF 50

Анкерный зажим для СИП-4 4×16-50 кв.мм

Анкерный зажим для СИП-4 2х16-4×25 кв.мм

Зажим анкерный DN-123 для кабеля СИП 2х16-25, 4х16-25 (.

Кронштейн для крепления промежуточных зажимов КП-1500 <.

Крепления фасадное КФК12-47.6 (UKA-32-12-476) ИЭК

Крюк монтажный КМ-120

Крепление фасадное КФК12-47.1 (UKA-32-12-471) ИЭК

Крепление фасадное sf 50 (d25-62; 2х16-3х150+95) (so 90.

Зажим анкерный ,натяжител для СИП 16*25мм

Фасадное крепление для СИП BRPF 10 (ВК)

Зажим анкерный DN-35 для кабеля СИП 1х25-35 (DN-35)

Крюк для крепления к металлическим и железобетонным опо.

СИП-фиксатор дистанционный SO71, Ensto

Самонесущий изолированный провод СИП-4 2х16 (СИП-4 2х16.

Зажим анкерный для СИП-4 2х16 SO157.1

Зажим анкерный абонентский д/сип-4 4х16-35мм2, металл Б.

Зажим анкерный для СИП-4 4х16 SO158.1

Инструмент для натяжения стальной ленты на опорах ИН-20.

IEK ЗАБ 16-25(РА25х100) Зажим анкерный для крепления СИ.

Крепление и кронштейн IEK ЗОИ 25-95/25-95

Крепление фасадное КФК12-47.1 (SO90.1, SF 10, BRPF 70-1.

Крепление фасадное кфк 12-47.6 (sf 50; brpf 70-150-6f).

Крюк крепежный для СиП IEK UKR-1

Фасадное крепление SF 60-TE

СИП-зажим анкерный ЗАБ 16-25 (2х16-4×25)

Крепление фасадное IEK КФК12-47.6 (SF 50, BRPF 70-150-6.

СИП-зажим анкерный ЗАН 70-95/2200 (PA 95-2000)

Кронштейн анкерный на столб/стену для СИП-4, металл Без.

Для самонесущего кабеля Кддс Анкерный зажим PA-2000

Крепление фасадное SF 50 Нилед

СИП Зажим анкерный для проводов ввода DN 1 2*16-2*25 Ни.

UKA-32-12-471 IEK Фасадное крепление КФК12-47.1 (SO90. 1.

СИП-зажим анкерный ЗАС 4х16-50/14400 (HEL-5506)

СИП Крюк монтажный на деревянную конструкцию, 8/50 мм

Анкерный зажим для СИП-4 4х16-4х35 кв.мм

Хомут для СИП, ХC-260, 100 штук

Анкерный зажим PA 1500 из профиля и РА 1500 L литой для.

зажим анкерный эра so157.1 (2×16/2×35)

СИП-зажим анкерный ЗАС 4х70-95/27400 (HEL-5507)

Крепление фасадное SF 50 НИЛЕД (SF 50)

Инструмент для натяжения ленты КВТ ИНТу 20

Зажим анкерный ЗАБу4х10-35 для СИП

Зажим анкерный ЭРА SO157.1 (2×16/2×35)

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (UZ.

зажим промежуточный эра ps1500 (10-95)

Зажим анкерный для СИП-4 2х16 SO157.1

СИП-PA4/35-BK зажим анкерный

Кронштейн для крепления анкерных зажимов КА-1500 <58130.

Хомут для СИП, ХC-260, 100 штук

Анкерный зажим для СИП РА 25-100

Зажим герметичный ответвительный прокалывающий TDM Elec.

Зажим анкерный IEK абонентский для СИП без несущей жилы.

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (UZ.

Зажим прокалывающий Р4 1,5-10/6-95 (P4)

Хомут для СИП хc-260 (уп.100шт) иэк uhh31-d9-260-100

Зажим анкерный для самонесущей системы СИП-4 ЗАН-4 <594.

Анкерный зажим PA 1500 из профиля и РА 1500 L литой для.

Анкерный зажим для проводов ввода DN 123 SO 25 Niled PA

В данном разделе можно найти всю необходимую арматуру для СИП: наконечники, зажимы (анкерные, ответвительные, плашечные, поддерживающие, прокалывающие), кронштейны, наконечники, колпачки, фасадные крепления, крюки от различных производителей, таких как Niled (Нилед), Ensto (Энсто), Tyco, IEK (ИЭК), Sicame.

Более полный список арматуры для СИП с описанием находится ниже в таблице, там же можно увидеть и цены на весь комплекс устройств для СИП.

Арматура для СИП обеспечивает электрический контакт, надёжную фиксацию проводов в зажимах, герметизацию токоведущих частей.

На сайте представлен не весь ассортимент арматуры для СИП, за более подробной информацией обращайтесь к нашим менеджерам по тел. (499) 290-30-16.

Обеспечим выгодные цены. пишите [email protected]

рис.

производитель

код

наименование

сокращенное
наименование

Виды крепления СИП и крепежная арматура

Для строительства кабельных трасс на основе СИП любого вида помимо самого провода используются различные элементы крепежной арматуры для СИП. Использование конкретных элементов зависит, в первую очередь, от способа и условий крепления СИП.

Существуют следующие виды крепления:

•
  соединение двух проводов СИП;
•
  соединение провода с силовым кабелем;
•
  организация ответвления;
•
  прокладка по поверхности здания;
•
  организация заземления;
•
  подключение к ограничителю напряжения;
•
  подключение к трансформатору;
•
  подключение к уличной осветительной сети;
•
  двойное анкерное крепление при изменении направления трассы на 90°;

Современная арматура позволяет проводить монтаж даже при отрицательной температуре воздуха. Она проста и удобна в эксплуатации, и при грамотном использовании позволяет получить долговечное и надежное соединение. Различные элементы крепежной арматуры используются для крепления самонесущего провода на поверхности зданий, опорах ЛЭП; обеспечивают соединение линии с силовым кабелем, используются для организации ответвлений от магистральной линии. Кроме того, применение арматуры для СИП снижает временные затраты как на монтаж кабельной трассы, так и на ее дальнейшее обслуживание.

На сегодняшний день производители предлагают полный спектр всевозможной крепежной арматуры, изготовленной в строгом соответствии с требованиями норм и правил безопасности. Поэтому покупая провод СИП, вы обязательно должны приобрести и соответствующую арматуру, использование которой сократит время монтажа и гарантирует долговечное и надежное соединение.

При расчете бюджета на прокладку кабельной линии следует учитывать не только стоимость провода, но и стоимость всех дополнительных элементов крепежной арматуры.

АЛЕКС СТРЕКЕЙСЕН

Вулканология и стратиграфия
Гора Стервятник ( Рис.1-2 ) представляет собой изолированный композитный конус высотой 1326 м с несколькими эксцентрическими куполами и кратерами. Он построен на пересечении разломов северо-западного и северо-западного простирания, на восточной стороне Апеннинской цепи, где фронт Апеннинского надвига перекрывает карбонатную платформу Апулии. Контакт между карбонатной платформой Апулии и вышележащими отложениями происходит на глубине около 5 км, где, вероятно, образовалась магматическая камера вулкана Стервятник.

Рис.1: (a) Схематическая карта центрально-южной Италии с основными проявлениями четвертичного вулканизма и передней частью Апеннинской призмы. (b) Геотектоническая схематическая карта Mt. Стрелка указывает на расположение центра карбонатитового вулкана Валлоне Топпо ди Лупо.

Вулканическая последовательность ( Рис.4 ) состоит из преобладающих пирокластических отложений и небольших потоков лавы, которые покрывают площадь около 150 км. ² . Активность имела место примерно между 0.8 и 0,1 млн лет.
Самая древняя активность (0,8-0,7 млн ​​лет) характеризовалась фонолитическими или трахитовыми игнимбритовыми извержениями и образованием некоторых лавовых куполов. Следующая активность была связана с пирокластическими извержениями и небольшими потоками лавы, которые сформировали главный конус и обрушились вершины кальдеры; Состав пород этой фазы варьируется от тефрита и базанита до фонотефритов и включает несколько мелилититов, гаунофиров (на Мелфи, 0,56 млн лет) и мелафоидитов.
Самая последняя активность (0,13 млн лет) произошла после периода покоя около 200 тыс. Лет назад и привела к образованию двух внутрикальдерных мааров, занятых озерами Монтиккьо ( рис.3 ), а толща туфов имеет карбонатит-мелилититовый состав. В этих отложениях обнаружены ультрабазитовые конкреции и мегакристаллы клинопироксена, амфибола и флогопита. Некоторые конкреции, как полагают, представляют собой фрагменты пород верхней мантии и имеют геохимические признаки, связанные с субдукцией.

Рис.2: Mount Vulture.

Рис.3: Озера Монтиккио.

Рис. 4: Три основных фазы извержения: 1) Игнимбритовые извержения от фонолитического до трахитового и образование некоторых лавовых куполов (Топпо Сан Паоло).2) Формирование главного конуса. 3) Заключительный этап и формирование внутрикальдерных мааров. Из Boenzi et al., 1987.

Петрография и химия минералов
Породы Стервятника варьируются от фоидита, тефрита и базанита до тефрифонолитов и фонолитов, с небольшим количеством мелафоидитов и мелилититов. Текстура пород обычно порфировидная.

• Басаниты: наблюдаются как дайки у Фонтана Джументари (местонахождение № 8 в Рис. 5 ) и Чимитеро ди Фоджиано (местонахождение №11 в рис.5 ), лавовые потоки и шлаковые конусы, например В Чаулино (местонахождение № 19 в Рис. 5 ), Бариле (местонахождение № 5 в Рис. 5 ) и на вершине горы. Гриф; порфировидные, с вкрапленниками оливина с включениями хромшпинелида), диопсид-салитовый клинопироксен, иногда гайн. Основная масса состоит из тех же фаз вместе с магнетитом, редким флогопитом, апатитом и интерстициальным или микролитовым плагиоклазом и / или щелочным полевым шпатом.

• Тефриты и фонотефриты: представляют собой большинство лавовых потоков стратовулкана.Комплекс вкрапленников представлен обильным зональным зеленым салитовым клинопироксеном, редкими пластинками плагиоклаза, магнетитом, лейцитом, очень часто анальцимированным, гайном и резорбированным амфиболом и биотитом. Плагиоклаз, анортоклаз, клинопироксен, магнетит и фельдшпатоиды составляют микрокристаллическую основную массу; апатит — основная вспомогательная фаза.

• Фоидиты: петрографически похожи на тефриты и фонотефриты, единственное отличие состоит в более высоком содержании гауина и отсутствии вкрапленников полевого шпата, причем последние ограничены крошечными микролитами в основной массе.Клинопироксен всегда является наиболее распространенной фазой вкрапленников.

• Фонолиты: были обнаружены в виде лавовых куполов и блоков в самых нижних пирокластических слоях в Брайде (местонахождение № 2 в Рис. 5 ). Они характеризуются вкрапленниками щелочного полевого шпата, гауина, темно-зеленого Fe-салитового клинопироксена, Ti-магнетита, меланита, сфена, а также отдельных лейцита и плагиоклаза, расположенных в основной массе, состоящей из тех же фаз плюс нефелин.

• Дайка мелилитита Прете делла Шиммия (местонахождение n.12 в (рис. 5 ) показывает вкрапленники акерманитового мелилита, богатого титаном салитового клинопироксена и непрозрачного оксида в полнокристаллической основной массе, также содержащей нефелин, лейцит и гайин вместе с апатитом, перовскитом и богатым титаном гранатом.
Также наблюдаются текстуры глазков, состоящие из кальцита, магнетита, клинопироксена и нефелина.

• Мелфи гауйнофир (местонахождение № 1 в Рис. 5 ) представляет собой полнокристаллическую породу с вкрапленниками гауина с содалитовыми каймами), зональный салитовый до ферросалитового клинопироксена, с подчиненным содержанием лейцита и апассатита в составе ауцита и апатита. фазы плюс нефелин, богатый Na + Fe мелилит и магнетит.

• Мелафоидит: Мелилитсодержащий мелафоидитовый лавовый поток Санта-Катерина порфировидный с преобладанием салитовых клинопироксенов, богатых кальцием и титаном, и крайне незначительным количеством гауина; Мелкозернистая основная масса состоит из богатого титаном салитового клинопироксена, богатого кальцием нефелина, гауина, лейцита, апатита, непрозрачных оксидов и богатого геленитом мелилита.

• Кумулятивные ксенолиты: иногда включаются в пирокластические продукты, а иногда и в базанитовые дайки; они варьируются от верлитов, содержащих флогопит, с кумулусным оливином, кристаллами клинопироксена и пойкилитовой коричневой слюдой, до апатит-биотитовых клинопироксенитов и амфиболовых клинопироксенитов.Текстура варьируется от мезо- до ортокумулитовой, характеризуется 20-50 об.% Интеркумулюсных минералов.

Рис. 5: (a) Схематическая карта Mt. Зона стервятника с наиболее важными населенными пунктами.

Бытие
Происхождение и эволюция горы. Магматизм стервятников был объектом нескольких недавних исследований (Melluso et al., 1996; Stoppa, Principe, 1998; Beccaluva et al., 2002; Downes et al., 2002; De Astis et al., 2006). Обращаясь к Mt. Стервятник, некоторые из этих авторов использовали прилагательные аномальный или гибрид, чтобы подчеркнуть, что продукты этого вулкана, а также его геологические условия отличаются от продуктов других четвертичных щелочных вулканов итальянского полуострова.В частности, несмотря на наличие отрицательных аномалий Nb, Ta, P и Ti, которые обычно наблюдаются для магм, происходящих из орогенных источников, Mt. В породах стервятника наблюдается ослабление этих аномалий, и, кроме того, они характеризуются высокими относительными содержаниями Th, U, Pb и
Легкие РЗЭ и отрицательные аномалии Rb и K.
В целом изотопный состав Sr-Nd-Pb Mt. Породы стервятников занимают промежуточное положение между теми, что наблюдаются для плио-четвертичных магм внутриплитного типа из южной Италии (например,грамм. Mt. Этна, горы Гибле) и богатые ценности вулканов Римской провинции.

По данным Beccaluva et al. (2002), Mt. Магмы стервятников образовались при низкой степени плавления глубокой литосферной мантии, обогащенной Na-щелочными / карбонатитовыми расплавами, и в дальнейшем модифицированных добавлением компонента, связанного с субдукцией. Де Астис и др. (2006), предложили, чтобы Mt. Источником стервятника является мантия африканского типа (тип FOZO-HIMU), текущая на запад в ответ на отрыв опускающейся плиты Адрия и модифицированная расплавами, высвобождаемыми из осадочного чехла этой последней.
Отрыв плиты мог произойти примерно через 0,8 млн лет назад, когда завершились фазы сжатия в районе Стервятника и тектоника растяжения породила трещины, по которым магмы Стервятников поднялись на поверхность. Общая схема Рис. 6 показывает такую ​​модель геодинамической эволюции.

Рис.6: Модель геодинамической эволюции южной части итальянского полуострова. А) Зона непрерывной субдукции Апулийско-Ионической плиты была активна примерно до 0,8 млн лет назад. B) Обрыв плиты в Апулийском секторе вызвал режим растяжения на контакте между Апулией и южными Апеннинами, загрязнение мантии компонентами субдукции под краем Апулийской плиты и образование вулкана Стервятник; продолжалась активная субдукция в Ионическом секторе.C) опускание и откат узкой ионической плиты вызвало всасывание внутриплитной астеносферы с мыса Апулии; он был загрязнен осадочным материалом и флюидами из зоны субдукции и образовал гибридный клин мантии OIB-дуги, плавление которого дало вулканы Кампана и Стромболи.

Согласно модели отрыва плиты, сигнатуры дуги горы Стервятник будут происходить из расплавов и флюидов, выделяемых оторвавшейся и опускающейся плитой, которые загрязняли мантию под краем плиты Апулия, где образовывались магмы горы Стервятник.

Библиография

• Де Фино, М., Ла Вольпе, Л., Печерилло, А., Пиккаррета, Г., и Поли, Г. (1986). Петрогенезис вулкана Монте-Вультура (Италия): выводы из химического состава минералов, основных и микроэлементов. Вклады в минералогию и петрологию, 92 (2), 135-145.
• Д’Орацио, Массимо и др. (2007). «Карбонатиты в системе субдукции: плейстоценовые альвикиты с горы Стервятник (юг Италии)». Литос 98.1: 313-334.
• Джонс, А. П., Костула, Т., Стоппа, Ф., Вулли, А. Р. (2000). Петрография и минерально-химический состав мантийных ксенолитов в богатых карбонатами мелилититовых туфах из г. Вулкан Гриф, южная Италия. Минералогический журнал, 64 (4), 593-613.
• Беккалува, Л., Колторти, М., Ди Джироламо, П., Меллузо, Л., Милани, Л., Морра, В., и Сиена, Ф. (2002). Петрогенезис и эволюция Mt. Щелочной вулканизм стервятника (Южная Италия). Минералогия и петрология, 74 (2-4), 277-297.

• Печерилло, А. (2005). Плио-четвертичный вулканизм Италии (т.365). Springer-Verlag Berlin Heidelberg.

Держатель датчика Extra Vulture — Vulture Systems, LLC

Держатель датчика Extra Vulture — Vulture Systems, LLC

Главная / Аксессуары / Дополнительный держатель датчика Vulture

Благодаря большому радиусу действия и отличному времени автономной работы система VultureNet помогает вам видеть дальше, ловить рыбу лучше, охотиться умнее и быстрее ловить ловушки. Нужны дополнительные держатели для разных приложений? Закажите дополнительные держатели для опрокидывания, отслеживания следов и т. Д.Эти держатели были разработаны с учетом гибкости, чтобы помочь в установке датчиков VultureNet.

Особенности:

• Простота установки или снятия
• Поддерживает винтовое крепление
• Поддерживает стандартные ремни

В наличии

Описание продукта

Простота установки

Держатель датчика Vulture Systems был разработан с учетом простоты установки и гибкости. Установите и оставьте держатели на подъемниках или любимой тропе и свободно перемещайте датчики по мере необходимости.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

ОДИН ГОД ГАРАНТИИ

Любой продукт Vulture Systems, который не работает удовлетворительно из-за дефектов изготовления или материалов, который не использовался ненадлежащим образом, не был небрежно обработан или поврежден в результате ремонта, выполненного или предпринятого другими, будет заменен или отремонтирован бесплатно в течение 1 года после Дата покупки. Не возвращайте продукт по месту покупки. Отправьте неисправный блок в VULTURE SYSTEMS. Если дефектный продукт возвращается на место покупки, требуется подтверждение покупки, и все оригинальное оборудование, упакованное при первоначальной покупке, должно быть возвращено вместе с продуктом. Данная гарантия предоставляет вам особые законные права. У вас также могут быть другие права, которые варьируются от штата к штату. Эта гарантия распространяется только на продукцию VULTURE SYSTEMS, продаваемую в США и Канаде. ДЛЯ ОБСЛУЖИВАНИЯ КЛИЕНТОВ ЗВОНИТЕ 262-261-FISH (3474).

ПОЛИТИКА ВОЗВРАТА

Вы можете вернуть большинство новых неоткрытых товаров, выполненных на сайте www.vulturesystems.com, в течение 30 дней с момента доставки для получения полного возмещения (за вычетом стоимости доставки). Если возврат является результатом нашей ошибки, мы возместим стоимость доставки. Будет произведен частичный возврат средств по следующим позициям:

• Любой предмет, имеющий явные признаки использования.
• Любой предмет, не возвращенный в том состоянии, в котором он был получен.

Все возвраты должны включать квитанцию ​​и примечание с указанием причины возврата.Все возвраты должны быть отправлены по адресу: Vulture Systems, LLC

.

Пожалуйста, подождите несколько дополнительных дней, чтобы получить посылку. Спасибо за терпение в это время! Отклонить

Эволюция магмы на горе Стервятник (Южная Италия)

Апулийская провинция (гора Стервятник)

Исследование для новой геологической карты вулкана Монте-Стервятник в Луканской Апеннине, на юге Италии, позволило точно пересмотреть стратиграфическую обстановку области с использованием единиц с ограниченным несогласием (UBSU, по SALVADOR, 1994) и позволили надежно реконструировать его палеоморфологию и историю эволюции. Цель данной статьи — предоставить подробные пояснительные примечания к этой карте, составленной на основе UBSU, и определить основные этапы палеогеографической эволюции области, включая несколько континентальных осадочных бассейнов, в течение плейстоцена.Составной вулкан Монте-Стервятник, возраст среднего плейстоцена, был построен примерно за 550 тыс. Лет назад на внешнем (то есть восточном) поясе южных Апеннин в сочетании с глубоко укоренившимся переходным разломом (Linea del Vulture, после SCHIATTARELLA et alii, 2001, 2005), что представляет собой разрыв Апулийской плиты, погружающейся в направлении запад-юго-запад. Дифференциальный откат в направлении E сегментированной нижней плиты позволил подняться магме, ответственной за эволюцию вулкана. Такой механизм был также ответственен за кинематическое разъединение и поднятие прилегающих секторов прогиба Брадано и Апулийского выступа, за деформационную и морфоструктурную эволюцию Монте-Стервятника и за тектонические и осадочные записи прилегающих речных и озерных бассейнов. О нескольких периодах затишья в течение всего периода извержения свидетельствует присутствие эпикластических отложений и / или палеозолей, прослоенных в вулканических продуктах (LA VOLPE & PRINCIPE, 1994), что также свидетельствует о смене различных тектонических режимов (BENEDUCE & SCHIATTARELLA, 1997; SCHIATTARELLA et alii, 2001). Картографическое изображение и организация как вулканических, так и осадочных отложений действительно были глубоко пересмотрены путем группирования или разделения бывших вулканостратиграфических единиц (см.LA VOLPE & PRINCIPE, 1994) на основные синтетические единицы, которые внутренне не разделены несогласиями или значительными периодами покоя (обычно отмеченными палеозолями и / или эрозионными поверхностями). Были созданы два суперсинтеза, содержащие несколько синтезов и подсинтем. Вулканическое сооружение расположено на структурном возвышении доклиноценовых и плиоценовых осадочных пород, выровненных эрозионной плоской поверхностью, представляющей базальное несогласие стратиграфической последовательности горы Стервятник. Основное несогласие внутри вулканического комплекса вместо этого наблюдалось на контакте верхних охлаждающих блоков на базальных игнимбритах, что позволяет предположить, что важная тектоническая деформация произошла на переходе от раннего плейстоцена к среднему (BENEDUCE & SCHIAT-TARELLA, 1997; SCHIATTARELLA et al. alii, 2001, 2005). Более ранняя вулканическая морфология подверглась дальнейшим изменениям из-за вершинных и боковых вулканотектонических обрушений (SCHIATTARELLA et alii, 2005), что привело к еще одному значимому стратиграфическому разрыву.Таким образом, пересмотренная стратиграфия вулканических образований была сначала произведена на основании детальной геологической съемки (GIANNANDREA et alii, 2004), но также на основе стратиграфического, седиментологического, структурного и морфотектонического анализов, подтвержденных пересмотром и статистической обработкой. большого набора геохимических данных, доступных из обширной литературы по вулкану (SCHIATTARELLA et alii, 2005). Было обнаружено и нанесено на карту множество несогласий как в вулканических продуктах, так и в осадочных отложениях бассейнов Офанто, Ателла, Мельфи, Арчидиаконата и Веноза. Как отмечалось выше, такие стратиграфические разрывы составляли основу для применения критериев, относящихся к стратиграфическим единицам, ограниченным несогласием (SALVADOR, 1994). Вулканические образования были сгруппированы в Суперсинтем Монте-Стервятника и Суперсинтез Монтиччио, которые также были выделены в региональном масштабе в четвертичных осадочных бассейнах. Граница между суперсинтетами совпадает с Melfi Synthem, локально представленным палеозолем, сшивающим тектонические структуры, ответственные за падение южной половины вулканического сооружения и обрушение его юго-западного сектора.Monte Vulture Supersynthem включает в себя синтезы Foggianello, Barile и Melfi, тогда как Monticchio Supersynthem содержит синтезы Valle dei Grigi-Fosso del Corbo и Laghi di Monticchio. Граница, разделяющая синтезы Фоггианелло и Бариле, состоит из эрозионной поверхности с эпикластическими отложениями, отмеченными погребенной морфологией в масштабе карты поколения кальдер. Синтемы Valle dei Grigi-Fosso del Corbo и Laghi di Monticchio разделены эрозионным контактом, отмеченным палеозолем. В обоих случаях документируется повторная активация неисправности. Синтез Foggianello объединяет три подсинтеза, связанных с различными стадиями извержения. В основании стратиграфической последовательности присутствуют аллювиальные отложения и дайки, пересекающие преимущественную коренную породу, расположенную к северо-востоку от вулкана. Вышележащие синтезы состоят соответственно из пирокластических водопадов и игнимбритов (вулканостратиграфическая единица Фара д’Оливо, по LA VOLPE & PRINCIPE, 1994). Barile Synthem группирует четыре подсинтеза, образованных как продуктами пирокластического падения, так и продуктов потока и лавовых потоков, составляющих центральное здание Monte Vulture.Синтемы Valle dei Grigi-Fosso del Corbo и Laghi di Monticchio включают в себя незначительные по объему подсинтемы, связанные с жерлами, характеризующимися присутствием мантийных ксенолитов. На основании подразделения UBSU продуктов Vulture Volcano и их осадочных коррелятов может быть оценена новая и более подробная эволюционная история, в которой очерчены несколько палеогеографических сценариев и четко ограничены для каждой отдельной стадии синтеза. Первоначальный холмистый ландшафт, размытый и сформированный ручьями в довулканических образованиях, постепенно заменялся изменяющейся вулканической морфологией, в значительной степени затронутой тектоникой.Аллювиальная палеоморфология характеризовалась потоками, текущими как на юго-восток (т. Е. Вдоль палеореки Веноза), так и на реку Офанто на северо-запад (GIANNANDREA, 2004). Фазы строительства вулканического сооружения были прерваны двумя соответствующими эпизодами разрушения рельефа: первый был связан с обрушением кальдеры, которое произошло после извержений игнимбритов (вулкан-стратиграфическая единица Фара д’Оливо, по LA VOLPE & PRINCIPE, 1994), тогда как второй был вызван реактивацией региональных разломов, которые разделили вулкан на несколько блоков.Основные разломы района представлены структурами, которые повторяют региональные тенденции, такие как так называемые контр-Апеннинские разломы (см., Например, ORTOLANI et alii, 1992). В районе исследования эта тенденция связана со структурой первого порядка (линия Vulture по SCHIATTARELLA et alii, 2001, 2005), контролирующей внедрение игнимбритов (Foggianello Synthem) и других основных последующих пирокластических единиц, и связана с отрывом нижняя (т. е. Апулийская) плита орогенной системы южных Апеннин.

маунт-стервятник — испанский перевод — Linguee

Внутри кратера […] конусное извержение n o f Mount Vulture a r e два красивых озера. клематис.it	Al interno del crter del […] cono er up tivo del Monte Vul ture se e ncuentran […] dos lagos. клематис.it
Если люди не будут действовать для сохранения своей демократии, если они […] не хватает гражданской добродетели и приверженности своему правительству, тогда демократия будет […] обязательно станут жертвой t h e гриф o f c orruption. transparent.org	Si la gente no acta para preservar su democracia, si carece de [. ..] virtud cvica y compomiso con su gobierno, Entonces la Democracia […] ciertamente c ae r p resa d el buitre de l a co rrup ci n. transparent.org
Легко крепится к лобовому стеклу с помощью […] в комплекте Suc ti o n крепление o r i t ca n b навесное e 000 t 000 y наша приборная панель […] с дополнительной клейкой подушечкой. europe.nokia.com	Se fija fcilmente al […] vidrio panormico de tu carro, c on la montura de su ccin […] , включая установку в таблице […] con la almohadilla adhesiva opcional. nokia.com.ve
Только изучив причины и их следствия, можно получить [. ..] мы be abl e t o mount a re lentless […] кампания по тушению пожаров. europarl.europa.eu	Solo estudiando las causas y sus […] efectos podr em os lanzar un a cama eficaz […] для предотвращения возгорания. europarl.europa.eu
В большинстве случаев несостоятельными являются не первоначальные кредиторы, а […] инвесторы — часто звонят le d « стервятник » f un ds — которые покупают дефолтные […] долга с явным намерением судиться. unctad.org	En la mayora de los casos, no son los acreedores iniciales […] los que se niegan, sino los […] inversores — ll amado s a menudo fon d os «buitre» que comp ra n la deuda [. ..] impagada con la intencin expresa de litigar. unctad.org
The bea rd e d — гриф i s t он наиболее представительный […] птица в парке. spain.info	E l quebrantahuesos es el av e ms репрезентативная […] del parque. spain.info
Мы глубоко обеспокоены […] о инкременте si n g vulture f u и тяжба. daccess-ods.un.org	Estamos sumamente preocupados por el incremento de las demandas […] relacionadas co n los fo ndos buitre . daccess-ods.un.org
Сложнее обнаружить скопу и египта ti a n гриф . balearsculturaltour. es	Г-жа Dificultad Presenta la Observacin del guila pescadora y del alimoche. balearsculturaltour.es
Среди хищных птиц золотая […] орел и b la c k гриф s t an d out. spain.info	Entre las aves rapaces, Дестакан […] el g ui la r eal y el buitre ne gr o . spain.info
T o крепление t h e бинокль на […] штатив, вам потребуется штатив, доступный как аксессуар. swarovskioptik.fr	P ara montar el binoc ul ar en […] el trpode, es necesario el adaptor del trpode que est disponible como accesorio. swarovskioptik.fr
T h e Mount s i ze — 240 x 120 мм, пластины из алюминия [. ..] и поставляются в упаковках по 3 штуки в комплекте. antenna.wimo.de	El tamao es 240 x 120 milmetro s, las placas se h ac en de […] aluminio y vienen en los paquetes con 3 trozos. antenna.wimo.de
Tr y t o mount t h e антенна в […] центр дома. antenna.wimo.de	I nt ent e montar l a a ntena e n el centro […] de la casa. antenna.wimo.de
Проблемная задолженность ведет к вторичной […] консолидация, wh e n vulture f u nd s скупайте эти […] дефолтных облигаций по дешевке. cipamericas.org	La deuda «проблемный» lleva a las consolidaciones secundarias, [. ..] cuand o los fon dos buitres com pran a Precio […] barato estos bonos en mora. cipamericas.org
Обычный этот парк, так как он разделяет Африку […] побережье, являются gri ff o n гриф a n d сова. solturismo.com	Habituales de este parque — desde el que se divida la […] costa afri ca na- son el buitre le onad o y el bho real. solturismo.com
Группа ветеринарных специалистов способствует удалению препарата […] отвечает более чем за 90% […] сокращения юга A si a n гриф n u mb ers и настораживает […] фармацевтическая промышленность к аналогичному [. ..] сценариев для других препаратов в будущем. cmsdata.iucn.org	El Grupo Especialista en veterinaria de la CSE / UICN вносит вклад в устранение медикаментов […] Ответственный за упадок 90% […] de la po blaci n de buitres de As ia me ri dional, […] y est alertando a la industrial farmacutica […] уважение к подобным сценариям для лекарств в футуро. cmsdata.iucn.org
Obra Social Caja Madrid внесет свой вклад в сохранение Gypaetus […] barbatus, bea rd e d vulture , i n Пиренеи […] и Пикос-де-Эуропа. iucn.org	Obra Social Caja Madrid Contribuir a la conservacin del Gypaetus […] barba tu s, el quebrantahuesos, en l os Pirineos [. ..] и Лос-Пикос-де-Эуропа. iucn.org
The b la c k гриф ( A например ypius monachus) […] — самая крупная хищная птица в Европе. balearsculturaltour.es	E l buitre n например ro ( Aegy pi us monachus) […] es la rapaz ms grande de Europa. balearsculturaltour.es
T h e стервятник a n d the bea rd e d 000 aetus barbatus) […] — лучшие летные инструкторы, которых только можно представить, и их у нас очень много! монцектуристический.кошка	L o s buitres y lo s que br antahuesos son los mejores [. ..] инструкторов de vuelo que podramos imaginar, y tenemos unos cuantos! montsecturistic.cat
До тех пор, пока не будет обнародован полный список истцов, будет трудно различать отдельных […] пенсионеры a n d гриф f u nd s. cipamericas.org	Hasta que se publique la lista complete de demandantes ser Difcil дифференцирующих энтре лос пенсионистов […] Individualuales y los fon do s buitres . cipamericas.org
Еще два проекта нацелены на птиц […] добыча: the b la c k стервятник i n t he Dadia forest and bea rd e dulture i n t h горы […] Крита. europa.eu	Отрос дос [. ..] proyectos se dedican a las aves ra шагов : e l buitre n egr o del b osque de Dadia y el quebrantahuesos […] de las montaas de Creta. europa.eu
Седьмой — международный проект […] нацелен на bea rd e d vulture i n t he Austrian, […] Французские и итальянские Альпы. europa.eu	El sptimo es un proyecto internacional cuyo […] objeto e s el quebrantahuesos en l os Alpes […] австракосов, франций и итальянцев. europa.eu
Также каждый месяц наши […] partner com pa n y VULTURE M a ga zine, организует […] всевозможных мероприятий, таких как концерты и большие университетские вечеринки. tandem-schools.de	Asimismo, […] todos los mes es , la r ev ista VULTURE […] организуют классические мероприятия для консьержей, выставок и грандиозных фестивалей Universitarias. tandem-schools.de
Объект отвечает за предоставление ресурсов для получения от специалистов […] юридическая помощь в переговорах и / или […] litigatio n o f vulture f u nd s иски, […] и в укреплении правоспособности на африканском континенте. theworldbusines … rganisation.org	El Fondo tiene a su cargo la asignacin de recursos para obtener assesora legal de […] especialistas en los litigios o negociaciones de […] requirea s por « fond os buitres», as co mo del […] reforzamiento de las habilidades jurdicas del continente africano. theworldbusines … rganisation.org
Мусорщики летают над полями, например […] угрожаемые b la c k гриф , a и хищные птицы […] , как символический орел Пиренейской империи. eu2010.es	Sobrevuelan los campos carroeras, […] como el ame naza do buitre ne gro y la e mblemtica […] Guila Imperial ibrica, que adems es cazadora. eu2010.es
R. в то время как нет никаких законов, ограничивающих […] сумма прибыли th в a стервятник f u nd может собирать через судебные разбирательства против развивающихся стран для взыскания долга по умолчанию, и в то время как нет нормативных структур, раскрывающих w h o vulture f u nd s, а также сколько [. ..] они заплатили за этот долг, который был […] ранее считалось бесполезным europarl.europa.eu	R. Concerando que no hay ninguna ley que limite el import de los […] Beneficio s que un fo nd o oportunista puede obtener a base de litigar contra pases en desarrollo para cobrar la deuda impagada, y que no hay ninguna estructura idi 9000 2, en d de esos fon dos op ortunistas […] ni los importes […] que abonaron por una deuda a la que anteriormente no se haba concedido ningn valor europarl.europa.eu
Компания Geosei S.C.P. отвечал за рабочие материалы и преподавание геологии, в то время как Фонд Беа rd e d Vulture P r es ervation отвечал за флору и содержание, связанное с фауной. geoparquepirineos. com	El material de trabajo y la docencia de la parte de de Geologa estuvieron a cargo de la empresa Geosei S.C.P., mientras que la Fundacin para la Conservacin del Quebrantahuesos fue response de la temtica de Fauna y Flora. geoparquepirineos.com

Фотографии горы Монте-Вультура

классифицировать:
Все otherAlaska / Yukon RangesAlborzAlpsAnatoliaAndesAntarctica RangesAppalachiansArabian PeninsulaArctic CordilleraArmenian HighlandsAtlantic IslandsAtlas MountainsBaetic SystemBalkan PeninsulaBrazilian HighlandsCambrian MountainsCanadian RockiesCantabrian гора (Кантабрийский) Карпатский MountainsCaucasus MountainsCentral Американского RangesCentral Азия RangesCentral Сибирского PlateauCoastal Южной AmericaColumbia MountainsDinaric AlpsEast Африка MountainsEastern Европа RangesEastern GhatsEthiopian HighlandsGreat Разделив RangeGreater HimalayaGreenlandIndian океан IslandsInterior гора CanadaInterior плато Канада Межгорный ЗападИранское платоИрландские хребтыИтальянский полуостров и островаЯпонский архипелагЮрские горыОзерный крайЛаврентийские горыЛевантские хребтыМалайский архипелаг и МеланезияМассиф ЦентральныйМексиканские хребтыМинорские хребты в Южной АмерикеМинорские Гвэйнджи в АфрикеМинорские хребты в АфрикеСеверные хребты АзииМинорские хребты в Европе ndsOther диапазоны AmericaOther диапазоны AustraliaOther Диапазоны CanadaOther диапазоны EnglandPacific побережье RangesPenninesPyreneesRanges из Юго-Восточной AsiaRanges из TaiwanRanges этих PhilippinesRocky гор (США) Пустыня Сахара RangesScandinavia / Европейская Арктика RangesScottish HighlandsScottish LowlandsSiberia RangesSierra NevadaSikhote-Алинь MountainsSistema CentralSistema IbéricoSistemas PrebéticosSouth Pacific Вулканический IslandsSouthern Африканская РеспубликаМККК CaribbeanTibet и Центральный Китай Урал Горы Западной АфрикиЗападные ГатыЗагрос

поддиапазон:
АпенниныКорсикаГоцеаноГиблейские горыМонти-СиканиГоры в другой ИталииСардинские горыСерре-КалабрезиСицилияТосканские АнтиапенниныВсе остальные

гора: ChooseAlban HillsAlburniAlpe ди SuccisoAlpe Tre PotenzeBric AgnellinoBric дель TermaBric делла CamereBulgheriaCampi FlegreiCervatiCervialtoCoccovelloColle La CroceCorno GrandeCorno PiccoloCusnaFaliesiGran Сассо d’ItaliaIschiaMaggiorascaMajellaMateseMontagna дея FioriMontagne дель MorroneMontaltoMonte AcellicaMonte AceroMonte AlfeoMonte AmaroMonte AntolaMonte BanoMonte BeiguaMonte BoveMonte BuioMonte Кальво (Picentini) Monte CarmoMonte Карма ди LoanoMonte CarusoMonte Castello (Лигурия) Monte CatriaMonte Caucaso (Лигурия) Monte CavoMonte CimoneMonte CocuzzoMonte ColmaMonte ConeroMonte CornaccioneMonte Коста CaldaMonte CusnaMonte де ChiunziMonte делле FigneMonte FaitoMonte FalteronaMonte FasceMonte FigognaMonte ForatoMonte GelbisonMonte GorzanoMonte Groppo RossoMonte IulioMonte LecoMonte LittoMonte MaggiorascaMonte MarioMonte MorelloMonte MutriaMonte Nero (Picentini) Monte NeroneMonte NuovoMonte OrditanoMonte Pelpi (Эмилия-Романья) Monte ПенеллоМонте ПеннаМонте ПетреллаМонте Пизани noMonte PollinoMonte PoraleMonte PracabanMonte PradoMonte PrelàMonte PrioraMonte PrunoMonte RamaMonte RamacetoMonte RealeMonte ReixaMonte Сакромонте SagroMonte SciguelloMonte SettepaniMonte SillaraMonte SirenteMonte SolaroMonte SoratteMonte Stella (Чиленто) Монте SubasioMonte TacconeMonte TerminilloMonte TitanoMonte VelinoMonte VultureMonti делла MetaMount FumaioloMount SommaMount VettorePania делла CrocePoggio SommortoPunta ди ValloprarePunta MartinSolfatara (вулкан) TaburnusTifataVesuvius

Heroes Of The Storm наконец-то выпускает маунта Неуловимого стервятника.

..За высокую цену

Среди игроков Heroes of the Storm ходят шутки о том, что случилось с красивым верховым стервятником. Blizzard объявила об этом в сентябре, но так и не выпустила. Он исчез? Мы задались вопросом. Было ли это неизлечимо прослушиваемым? Сегодня Blizzard подтвердила, что маунт все еще существует, но его получение будет стоить вам.

В сегодняшнем патче для Heroes of the Storm компания Blizzard добавила новую функцию «наймите друга», которая призвана побудить нынешних игроков HOTS присоединить своих друзей к игре и, если все пойдет по плану, сохранить их там.Это работает так: вы отправляете своему другу «уникальную ссылку для найма». Если они примут ваше приглашение, вы сможете играть вместе. Или отдельно! Это не уточняется.

Единственное, что имеет значение с точки зрения вознаграждения, — это то, до какого уровня они переходят.

Если один из новобранцев игрока достигает десятого уровня, рекрутер награждается специальным портретом «Нанять друга». Если игрок наберет четырех человек, чтобы начать играть в HOTS , а затем , все из них достигнут уровня 10, игрок получит маунта-стервятника.

G / O Media могут получить комиссию.

Новобранцы тем временем получают Рейнора и пятидневный стимулятор (подумайте: опыт и повышение золота) бесплатно с самого начала и разблокируют Сильвану, а также портрет «Пригласи друга» на уровне 10.

Я называю это чушью чуши. Не реферальная система сама по себе — я думаю, что обычно это хорошо, когда большие многопользовательские игры, особенно сверхконкурентные, такие как MOBA, побуждают людей играть вместе с друзьями. Я даже не против того, чтобы поощрять рефералов внутриигровыми наградами.Чушь собачья — это то, как Blizzard закрывает людям доступ к стервятникам.

Маунт-стервятник — это не просто обычное животное в Heroes of the Storm . HOTS и StarCraft Поклонники просили маунта, основанного на культовом отряде терранов, по крайней мере, с тех пор, как я играю в игру. Это одна из тех вещей, которая казалась естественной и идеальной, учитывая тот факт, что стервятники уже выглядят как футуристические снегоходы.

Это было окончательно подтверждено для HOTS в конце сентября вместе с рядом других впечатляющих скинов персонажей и средств передвижения. Я должен отметить, что все остальные скины и средства передвижения, упомянутые в этом анонсе, с тех пор были выпущены и доступны для обычной покупки.

Blizzard фактически начала дразнить выпуск маунта-стервятника два месяца назад, когда добавила его в игры с искусственным интеллектом, так что игроки могли бы увидеть его в действии, если бы вы играли против ботов. Trasko Reddit замечен в дикой природе, на которой ездил король Леорик:

В отличие от других эксклюзивных и недоступных для обычной покупки маунтов, таких как Diablo III , гоблин-сокровищница (которая была доступна только в течение ограниченного времени) или корабль Зератула «Void Speeder» из StarCraft (который был доступен только для людей, оформивших предзаказ на расширенное издание Legacy of the Void ), Blizzard никогда не говорила, что собирались ограничить доступность стервятника до этого к сегодняшнему раскрытию. Я не знаю, что изменилось за последние два месяца с тех пор, как маунт был впервые продемонстрирован, но ясно, что Blizzard делает с ним прямо сейчас: они пытаются использовать уже существующий энтузиазм своей базы игроков для чего-то, что действительно уникальный и интересный — маунт — чтобы помочь запустить новую инициативу, которую они только что решили запустить, — новую реферальную штуку.

Я полагаю, что подобное управление контентом — стандартная практика для многих. World of Warcraft и множество других MMO регулярно использовали такого рода эксклюзивные внутриигровые предметы, чтобы побудить своих игроков побудить своих друзей зарегистрироваться.Bungie сделал особые эмоции Destiny эксклюзивными для игроков, которые нанимают своих друзей. Однако повсеместность тактики монетизации ничего не говорит об их качестве.

Подобные поощрения грубые. Современные игры уже требуют от игроков так много времени и энергии, что просить их друзей о приверженности тоже просто . .. неосмотрительно. Что особенно расстраивает в данном случае, так это то, что четырех человек, которые еще не выпили HOTS Kool Aid, начали играть во что-то столь своеобразное и часто отталкивающее новичков, как MOBA, не говоря уже о том, чтобы довести их всех до 10 уровня , это чрезвычайно трудных задач.

Вам нужно сыграть в много игр (ваш конкретный пробег может отличаться), чтобы добраться до 10 уровня; это треть пути к достижению 30 уровня и игре в рейтинговом режиме. Поскольку раздраженный фанат уже поместил его в сабреддите HOTS , он создает систему, в которую попрошайничают люди, желающие создать альтернативные учетные записи «смурфов».

А как насчет стойких фанатов HOTS , которые посвятили этой игре больше времени и энергии, чем кто-либо другой? У меня есть несколько друзей, которые играли в HOTS с момента альфа- или бета-тестирования, сыграли на сотни и даже тысячи игр больше, чем я, и которые справедливо расстроены тем, что проигрывают высоко ценимому сообществу просто потому, что в этом В момент своей карьеры в HOTS они, вероятно, убедили всех, кто мог, начать играть в эту игру.

HOTS Директор Дастин Браудер ответил на запрос одного из таких игроков в Твиттере, сказав, что ему «очень жаль» давних игроков, но он в конечном итоге считает, что «это хорошо для долгосрочного здоровья игры».

Поощрять людей играть в HOTS с друзьями — замечательная цель. Но есть здоровые и продуктивные способы сделать это, а есть и совершенно неубедительные способы монетизировать весь этот ценный контент. Закрытие особенно привлекательного фрагмента контента, о котором игроки уже знали и действительно очень хотели, — не самый лучший способ мотивировать людей на что-либо.

Blizzard и раньше придумала умные способы стимулировать общение, например, как они заставляли людей играть друг с другом, чтобы открыть нового героя для двух игроков Чо’Галла. Езда на стервятнике — не лучший момент для них.

Что еще более позитивно, сегодняшний патч Heroes of the Storm действительно увеличил количество бесплатных героев до десяти, и убрали его раздражающее и ненужное ограничение талантов, так что есть и хорошее.
