Медные наконечники для кабеля: Наконечники кабельные медные луженые под опрессовку ТМЛ

alexxlabАвтор: alexxlab

Содержание

Наконечники кабельные медные луженые под опрессовку ТМЛ

Сортировать по:

  • умолчанию
  • цене
  • по наличию

Сортировать по:

  • умолчанию
  • цене
  • по наличию

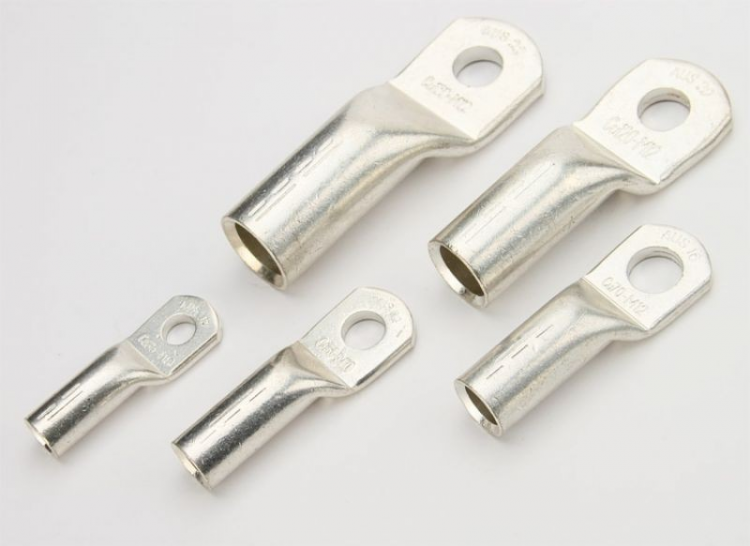

Медные луженые наконечники под опрессовку ТМЛ

 Очень часто возникают проблемы с подключением различных потребителей к электрическим сетям. Чтобы таких проблем было меньше, промышленностью налажен выпуск различных кабельных наконечников.

Какие бывают типы и виды наконечников

 Медные кабельные наконечники, опресовываются на кабеле, после этого их используют для того, чтобы подключить бытовые приборы, промышленное техническое оборудования к линиям электрического питания в виде соединителя двух контактов. Такие соединения обеспечивают надежное и бесперебойное подключение источников и потребителей, исключающее скачки и перепады напряжения по вине плохого контакта.

Наконечники применяют:

1. Для установки и поддержания постоянной связи между источником и потребителем электрической энергии.

2. Для установки надежных контактов между отдельными приборами.

3. Для удлинения нескольких кабелей.

Налажено производство различных наконечников, которые отличаются способами установок и крепления, материалом для изготовления, назначениями к применению.

Самыми прочными и надежными считаются медные наконечники. Их обычно применяют для установки на кабель, у которого медные жилы. Такие наконечники хорошо себя зарекомендовали при использовании в условиях большой влажности или агрессивной среды. Как более дешевый вариант, выпускают наконечники из латуни. При установке кабельных наконечников, необходим для работы специальный инструмент для обжима его вокруг провода. Обычно пользуются пресс-клещами.

Нашли свое место в применении и электротехнические биметаллические наконечники, которые считаются универсальными. Он без проблем устанавливается на кабель, жилы которого могут быть изготовлены, из любого метала. В качестве основы подобного наконечника берут алюминий, потом производят напыление защитным слоем, это позволяет значительно повысить стойкость к коррозии и долговечность изделия.

Для опрессовки установленных на кабель наконечников применяют, различные по устройству, пресса. По своему исполнению они бывают ручными, механическими, насосными, гидравлическими. Конкретное применение этих устройств зависит от того, какой кабель и наконечник необходимо соединить. При изготовлении кабеля для бытовых приборов, применяют ручные прессы. Силовой кабель имеет гораздо большее сечение провода, поэтому для соединения его с наконечником используют более мощные приборы, механические или гидравлические.

Перед установкой провода в наконечник и опрессовкой с него необходимо снять слой изоляционного материала. Для этих целей используют срывной инструмент, его еще называют отрывным ножом. Для обжима мелких наконечников и проводов для бытовой техники, не рекомендуется использовать пассатижи. При неосторожном или чрезмерном нажатии можно повредить провод вместе с наконечником. Для такой работы больше подходят инструменты, которые работают по принципу разводного ключа. Они позволяют изменять пропускной параметр, что обеспечивает обжимку проводов и наконечников разных диаметров.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Наконечники кабельные медные под опрессовку (ТМ)

Наконечники кабельные медные ГОСТ 7386-80, которые закрепляются опрессовкой применяются для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35 кВ.

Кабельные наконечники изготавливаются из цельнотянутой медной трубы марки не ниже М2, ГОСТ 617-72.

Климатичеcкое исполнение медных наконечников — УХЛЗ.

Медные кабельные наконечники под опрессовку представлены в двух базовых модификациях:

Состав защитного покрытия, выполненного методом электролитической гальванообработки: олово-висмут (Sn-Bi).

Допустимая толщина покрытия согласно ГОСТ 23891-80 в диапазоне от 6 до 12 мкм.

Допустимое содержание висмута (Bi) 0,3-3,8%.

Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.

Наиболее часто встречающиеся на практике условные обозначения медных наконечников под опрессовку:
1) Буквенные обозначения: М; ТМ; Т; ТМЛ; Cu(o), где

  • «Т» — обозначает «труба» — полуфабрикат из которого изготовлены наконечники.
    Альтернативой могут быть наконечники под опрессовку сделанные из прутка,медного листа, литые.

  • «Л» — амбивалентное обозначение требующее уточнения: может быть «луженые» и менее вероятно «латунные» (что противоречит ГОСТ 7386-80).

  • «М» — «медь»: материал из которого изготовлен наконечник.

  • Cu(o) — Cu — Латинское обозначение для меди из таблицы Менделеева.
    Буква «о» в скобках обозначает, что наконечник под опрессовку.

2) Цифровые обозначения: 70-12-13; 12-13; 70-12; 70.



Наконечники под опрессовку медные луженые ТМЛ Наконечники под опрессовку медные луженые DIN
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ТМЛ 2,5-5  3,39 Наконечник DIN 6-5   9,36
Наконечник ТМЛ 2,5-63,39 Наконечник DIN 6-59,36
Наконечник ТМЛ 4-53,89 Наконечник DIN 6-6       9,36
Наконечник ТМЛ 4-6     3,89 Наконечник DIN 10-517,3
Наконечник ТМЛ 6-54,64 Наконечник DIN 10-617,3
Наконечник ТМЛ 6-64,64 Наконечник DIN 16-626,18
Наконечник ТМЛ 10-58,91 Наконечник DIN 16-826,18
Наконечник ТМЛ 10-68,91 Наконечник DIN 25-629,99
Наконечник ТМЛ 10-88,91 Наконечник DIN 25-829,99
Наконечник ТМЛ 16-610,18 Наконечник DIN 35-846,4
Наконечник ТМЛ 16-810,18 Наконечник DIN 35-1046,4
Наконечник ТМЛ 25-612,68 Наконечник DIN 50-868,51
Наконечник ТМЛ 25-812,68 Наконечник DIN 50-1068,51
Наконечник ТМЛ 25-1014,85 Наконечник DIN 70-10  91,08
Наконечник ТМЛ 35-821,18 Наконечник DIN 70-1291,08
Наконечник ТМЛ 35-1021,18 Наконечник DIN 95-10123,99
Наконечник ТМЛ 35-1221,18 Наконечник DIN 95-12123,99
Наконечник ТМЛ 50-825,49 Наконечник DIN 120-12159,78
Наконечник ТМЛ 50-1025,49 Наконечник DIN 120-16159,78
Наконечник ТМЛ 50-1225,49 Наконечник DIN 150-12212,24
Наконечник ТМЛ 70-1029,66 Наконечник DIN 150-16212,24
Наконечник ТМЛ 70-1229,66 Наконечник DIN 185-16254,44
Наконечник ТМЛ 95-1048,01 Наконечник DIN 185-20254,44
Наконечник ТМЛ 95-1248,01 Наконечник DIN 240-16362,36
Наконечник ТМЛ 120-1270,31 Наконечник DIN 240-20362,36
Наконечник ТМЛ 120-1670,31
Наконечник ТМЛ 150-12105,61
Наконечник ТМЛ 150-16105,61
Наконечник ТМЛ 185-12124,28
Наконечник ТМЛ 185-16124,28
Наконечник ТМЛ 185-20124,28
Наконечник ТМЛ 240-16211,65
Наконечник ТМЛ 240-20211,65

Наконечники под опрессовку медные ТМ     Наконечники под опрессовку медные луженые ТМЛ(о)
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ТМ 10-57,35 Наконечник ТМЛ(о) 2,5-52,11
Наконечник ТМ 10-67,35 Наконечник ТМЛ(о) 4-5 2,5
Наконечник ТМ 16-68,78 Наконечник ТМЛ(о) 6-53,1
Наконечник ТМ 16-88,78 Наконечник ТМЛ(о) 10-63,4
Наконечник ТМ 25-610,98 Наконечник ТМЛ(о) 16-84,36
Наконечник ТМ 25-810,98 Наконечник ТМЛ(о) 35-88,86
Наконечник ТМ 35-818,3 Наконечник ТМЛ(о) 50-1015,18
Наконечник ТМ 35-1018,3 Наконечник ТМЛ(о) 70-1026,09
Наконечник ТМ 50-822,01 Наконечник ТМЛ(о) 95-1237,54
Наконечник ТМ 50-1022,01 Наконечник ТМЛ(о) 120-1252,44
Наконечник ТМ 70-1025,65 Наконечник ТМЛ(о) 150-1668,34
Наконечник ТМ 70-1225,65 Наконечник ТМЛ(о) 185-1693,93
Наконечник ТМ 95-1044,26 Наконечник ТМЛ(о) 240-16141,16
Наконечник ТМ 95-1244,26
Наконечник ТМ 120-1264,8 Наконечники под опрессовку медные луженые ТМЛ (2)
Наконечник ТМ 120-1664,8 наименованиеЦена/руб
Наконечник ТМ 150-1297,34 Наконечник ТМЛ(2) 35-8х252,96
Наконечник ТМ 150-1697,34 Наконечник ТМЛ(2) 35-10х252,73
Наконечник ТМ 185-16114,54 Наконечник ТМЛ(2) 50-8х263,6
Наконечник ТМ 185-20114,54 Наконечник ТМЛ(2) 50-10х263,01
Наконечник ТМ 240-16195,08 Наконечник ТМЛ(2) 70-10х275,23
Наконечник ТМ 240-20195,08 Наконечник ТМЛ(2) 70-12х274,24

Наконечники под опрессовку медные луженые ТМЛ (45°) Наконечники медные луженые под пайку ПМ
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ТМЛ(45°) 10-622,13 Наконечник ПМ 35-822,56
Наконечник ТМЛ(45°) 10-522,13 Наконечник ПМ 35-1022,56
Наконечник ТМЛ(45°) 16-826,69 Наконечник ПМ 50-837,08
Наконечник ТМЛ(45°) 16-626,69 Наконечник ПМ 50-1037,08
Наконечник ТМЛ(45°) 25-832,56 Наконечник ПМ 70-1045,84
Наконечник ТМЛ(45°) 35-837,61 Наконечник ПМ 70-1245,84
Наконечник ТМЛ(45°) 35-937,61 Наконечник ПМ 95-1063,29
Наконечник ТМЛ(45°) 50-1046,74 Наконечник ПМ 120-1089,01
Наконечник ТМЛ(45°) 50-1146,74 Наконечник ПМ 150-12128,78
Наконечник ТМЛ(45°) 70-1055,53 Наконечник ПМ 185-12162,44
Наконечник ТМЛ(45°) 70-1355,53

Наконечники медные луженые под пайку ПМ Наконечники медные луженые штифтовые НШП
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ПМ 1,5-4        1,98 Наконечник НШП 25-1514,45
Наконечник ПМ 1,5-51,98 Наконечник НШП 35-2025,34
Наконечник ПМ 2,52,93 Наконечник НШП 50-2036,7
Наконечник ПМ 45,5 Наконечник НШП 70-2552,69
Наконечник ПМ 67,44 Наконечник НШП 95-2574,39
Наконечник ПМ 1010,49
Наконечник ПМ 1613,4
Наконечник ПМ 2518,44

Наконечники медные луженые штифтовые НШП Наконечники под опрессовку медные луженые ТМЛ (90°)
наименованиеЦена/руб наименованиеЦена/руб
Наконечник НШП 1,51,31 Наконечник ТМЛ(90°) 10-612,43
Наконечник НШП 2,51,98 Наконечник ТМЛ(90°) 16-814,93
Наконечник НШП 6-114,15 Наконечник ТМЛ(90°) 25-821,99
Наконечник НШП 10-127,69 Наконечник ТМЛ(90°) 35-1030,91
Наконечник НШП 16-139,35 Наконечник ТМЛ(90°) 50-1037,31
   Наконечник ТМЛ(90°) 70-1043,35

Наконечники медные штифтовые изолированные Гильзы под опрессовку медные ГМ
наименованиеЦена/руб наименованиеЦена/руб
Наконечник НШПИ 10-129,09 Гильза ГМ 10-56,00
Наконечник НШПИ 16-1311,33 Гильза ГМ 16-66,89
Наконечник НШПИ 25-1516,74 Гильза ГМ 25-811,7
Наконечник НШПИ 35-2031,76 Гильза ГМ 35-917,94
   Гильза ГМ 50-1119,54
   Гильза ГМ 70-1323,31
   Гильза ГМ 95-1542,58
Гильзы под опрессовку медные луженые ГМЛ Гильза ГМ 120-1763,5
наименованиеЦена/руб Гильза ГМ 150-1984,24
Гильза ГМЛ 2,53,51 Гильза ГМ 185-21105,36
Гильза ГМЛ 4-3           5,38 Гильза ГМ 240-24154,63
Гильза ГМЛ 6-4          5,91
Гильза ГМЛ 10-5          7,00 Гильзы под опрессовку латунные винтовые ГЛВ
Гильза ГМЛ 16-6         8,01 наименованиеЦена/руб
Гильза ГМЛ 25-8         13,64 Гильза ГЛВ 16      23,16
Гильза ГМЛ 35-9         20,9 Гильза ГЛВ 25           30,34
Гильза ГМЛ 50-11         22,8 Гильза ГЛВ 3533,45
Гильза ГМЛ 70-13        27,16 Гильза ГЛВ 5045,56
Гильза ГМЛ 95-15         49,66 Гильза ГЛВ 7061,55
Гильза ГМЛ 120-17        74,1 Гильза ГЛВ 9584,38
Гильза ГМЛ 150-19       98,28 Гильза ГЛВ 12099,56
Гильза ГМЛ 185-21       122,94 Гильза ГЛВ 150125,11
Гильза ГМЛ 240-24        168,4 Гильза ГЛВ 185143,78
   Гильза ГЛВ 240182,3

Гильзы под опрессовку медные луженые ГМЛ(о) Гильзы под опрессовку алюминиевые ГА
наименованиеЦена/руб наименованиеЦена/руб
Гильза ГМЛ(о) 1,5      2,9 Гильза ГА 10  3,69
Гильза ГМЛ(о) 2,5      3,16 Гильза ГА 16      4,08
Гильза ГМЛ(о) 44,84 Гильза ГА 25        5,44
Гильза ГМЛ(о) 65,33 Гильза ГА 35     7,41
Гильза ГМЛ(о) 106,3 Гильза ГА 509,5
Гильза ГМЛ(о) 167,21 Гильза ГА 7011,16
Гильза ГМЛ(о) 2512,28 Гильза ГА 9514,3
   Гильза ГА 12020,26
   Гильза ГА 15020,88
   Гильза ГА 18522,33
   Гильза ГА 24028,08
   Гильза ГА 30051,55

Наконечники под опрессовку алюминиевые ТА Гильзы под опрессовку алюмомедные ГАМ
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ТА 10-84,41 Гильза ГАМ 16/10       29,16
Наконечник ТА 16-84,59 Гильза ГАМ 25/16        37,35
Наконечник ТА 25-85,54 Гильза ГАМ 35/25         46,65
Наконечник ТА 35-106,58 Гильза ГАМ 50/35        72,48
Наконечник ТА 50-108,89 Гильза ГАМ 70/50        81,93
Наконечник ТА 70-1010,64 Гильза ГАМ 95/70         109,83
Наконечник ТА 95-1213,35 Гильза ГАМ 120-95        130,53
Наконечник ТА 120-1218,38 Гильза ГАМ 150-120       155,39
Наконечник ТА 150-1220,88 Гильза ГАМ 185-150       194,83
Наконечник ТА 185-1623,9 Гильза ГАМ 240-185       295,35
Наконечник ТА 240-2030,06
Наконечник ТА 300-2058,9

Наконечники под опрессовку алюмомедные ТАМ Наконечники ШАМ
наименованиеЦена/руб наименованиеЦена/руб
Наконечник ТАМ 10-815,75 Наконечник ШАМ 17/8. 510,00
Наконечник ТАМ 16-820,19 Наконечник ШАМ 20/1123,13
Наконечник ТАМ 25-820,68 Наконечник ШАМ 25/1337,5
Наконечник ТАМ 35-1026,58 Наконечник ШАМ 30/1750,00
Наконечник ТАМ 50-1035,94
Наконечник ТАМ 70-1245,29 Болтовые соединители СБ
Наконечник ТАМ 95-1255,13 наименованиеЦена/руб
Наконечник ТАМ 120-1275,8 Соединитель СБ 10/2564,38
Наконечник ТАМ 150-1289,58 Соединитель СБ 25/50         120,56
Наконечник ТАМ 185-16106,4 Соединитель СБ 70/120        148,93
Наконечник ТАМ 240-16130,93 Соединитель СБ 150/240        208,58
Наконечник ТАМ 300-20236,25 Соединитель СБ 300/400667,44
   Соединитель СБ 500/630785,38
Болтовые наконечники НБ
наименованиеЦена/руб Болтовые соединители СБ
Наконечник НБ 10/2557,94 наименованиеЦена/руб
Наконечник НБ 25/50 106,38 Соединитель СБ-35-70253,18
Наконечник НБ 70/120 137,1 Соединитель СБ-35-150354,58
Наконечник НБ 150/240 185,4
Наконечник НБ 300/400556,2 Провод заземления ПЗ
Наконечник НБ 500/6301030,0 наименованиеЦена/руб
   Провод заземления ПЗ 16-300 101,71
Болтовые наконечники НБ Провод заземления ПЗ 25-150 108,75
наименованиеЦена/руб Провод заземления ПЗ 25-200 120,98
Наконечник НБ-35-70191,95 Провод заземления ПЗ 25-300143,76
Наконечник НБ-35-150259,56

Провод заземления ПЗ
наименованиеЦена/руб
Провод заземления ПЗ 10-150 58,11
Провод заземления ПЗ 10-200 62,15
Провод заземления ПЗ 10-300 73,24
Провод заземления ПЗ 16-150 79,90
Провод заземления ПЗ 16-20087,73

 Рекомендуемое использование медных наконечников в зависимости от класса жил проводов и кабелей и рекомендуемый инструмент для опрессовки.





Основные технические параметры медных наконечников под опрессовку
климатическое исполнение УХЛЗ согласно ГОСТ 7386-80.









Тип

Диаметр контактного
стержня, мм

Размеры, мм

Масса, г/шт.,
не более

D

d

d1

B,
не более

L

наконечник кабельный 2. 5-3-2.6

3

3,2

5

2,6

7

28±1,0

3,1

наконечник кабельный 2.5-4-2.6

4

4,3

5

2,6

8

28±1,0

3,1

наконечник кабельный 2.5-5-2.6

5

5,3

5

2,6

10

28±1,0

3,1

наконечник кабельный 2. 5-6-2.6

6

6,4

5

2,6

10

28±1,0

3,1

наконечник кабельный 4-4-3

4

4,3

5

3,0

8

32±1,0

3,6

наконечник кабельный 4-5-3

5

5,3

5

3,0

10

32±1,0

3,4

наконечник кабельный 4-6-3

6

6,4

5

3,0

12

32±1,0

3,2

наконечник кабельный 6-4-4

4

4,3

6

4,0

9

32±1,0

4,3

наконечник кабельный 6-5-4

5

5,3

6

4,0

10

32±1,0

3,9

наконечник кабельный 6-6-4

6

6,4

6

4,0

12

32±1,0

3,9

наконечник кабельный 10-5-5

5

5,3

8

5,0

11

40±1,0

10,0

наконечник кабельный 10-6-5

6

6,4

8

5,0

11

40±1,0

9,8

наконечник кабельный 10-8-5

8

8,4

8

5,0

16

40±1,0

9,2

наконечник кабельный 16-6-6

6

6,4

9

6,0

14

40±1,0

11,6

наконечник кабельный 16-8-6

8

8,4

9

6,0

16

40±1,0

10,4

наконечник кабельный 25-6-7

6

6,4

10

7,0

15

45±1,0

15,5

наконечник кабельный 25-8-7

8

8,4

10

7,0

16

45±1,0

13,8

наконечник кабельный 25-6-8

6

6,4

11

8,0

16

50±1,0

19,8

наконечник кабельный 25-8-8

8

8,4

11

8,0

16

50±1,0

17,9

наконечник кабельный 25-10-8

10

10,5

11

8,0

20

50±1,0

16,7

наконечник кабельный 35-8-9

8

8,4

12

9,0

18

60±1,0

25,0

наконечник кабельный 35-10-9

10

10,5

12

9,0

20

60±1,0

24,6

наконечник кабельный 35-12-9

12

13,0

12

9,0

22

60±1,5

24,1

наконечник кабельный 35-8-10

8

8,4

13

10,0

20

63±1,5

27,3

наконечник кабельный 35-10-10

10

10,5

13

10,0

20

63±1,5

25,8

наконечник кабельный 35-12-10

12

13,0

13

10,0

22

63±1,5

23,6

наконечник кабельный 50-8-11

8

8,4

14

11,0

20

63±1,5

31,4

наконечник кабельный 50-10-11

10

10,5

14

11,0

22

63±1,5

30,0

наконечник кабельный 50-12-11

12

13,0

14

11,0

24

63±1,5

27,4

наконечник кабельный 50-8-12

8

8,4

15

12,0

22

65±1,5

34,0

наконечник кабельный 50-10-12

10

10,5

15

12,0

22

65±1,5

32,3

наконечник кабельный 50-12-12

12

13,0

15

12,0

24

65±1,5

28,6

наконечник кабельный 70-10-13

10

10,5

16

13,0

24

65±1,5

37,4

наконечник кабельный 70-12-13

12

13,0

16

13,0

24

65±1,5

35,7

наконечник кабельный 95-10-15

10

10,5

19

15,0

28

75±1,5

66,8

наконечник кабельный 95-12-15

12

13,0

19

15,0

28

75±1,5

65,4

наконечник кабельный 95-10-16

10

10,5

20

16,0

30

75±1,5

70,7

наконечник кабельный 95-12-16

12

13,0

20

16,0

30

75±1,5

68,5

наконечник кабельный 120-12-17

12

13,0

22

17,0

34

81±2,0

104,5

наконечник кабельный 120-16-17

16

17,0

22

17,0

34

81±2,0

102,5

наконечник кабельный 120-12-18

12

13,0

24

18,0

35

85±2,0

142,4

наконечник кабельный 120-16-18

16

17,0

24

18,0

35

85±2,0

104,2

наконечник кабельный 150-12-19

12

13,0

25

19,0

36

90±2,0

155,5

наконечник кабельный 150-16-19

16

17,0

25

19,0

36

90±2,0

153,8

наконечник кабельный 150-12-20

12

13,0

26

20,0

38

90±2,0

168,0

наконечник кабельный 150-16-20

16

17,0

26

20,0

38

90±2,0

163,2

наконечник кабельный 185-12-21

12

13,0

27

21,0

40

95±2,0

190,5

наконечник кабельный 185-16-21

16

17,0

27

21,0

40

95±2,0

181,0

наконечник кабельный 185-20-21

20

21,0

27

21,0

40

95±2,0

170,0

наконечник кабельный 185-16-23

16

17,0

30

23,0

45

105±2,0

262,6

наконечник кабельный 185-20-23

20

21,0

30

23,0

45

105±2,0

255,4

наконечник кабельный 240-16-24

16

17,0

32

24,0

48

105±2,0

272,6

наконечник кабельный 240-20-24

20

21,0

32

24,0

48

105±2,0

257,0

 ЦЕНА на наконечники кабельные ТМЛ


Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции: tehnolog_zakaz@list.ru

Медные под опресовку(Т) — Наконечники — Наконечники, гильзы

Получить прайс на Наконечники, гильзы

 Наконечники кабельные на сегодняшний момент являются единственным способом выполнить подводку кабеля с большим сечением жил. Наконечники кабельные закрепляют методом опрессовки или пайки.Наконечники кабельные для опрессовки бывают двух видов: наконечники алюминиевые и наконечники медные Наконечник медный одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом. Такой метод жестко скрепляет наконечник и конец кабеля, обеспечивая надежное соединение. Для применения в агрессивной среде используютнаконечники медные, с покрытием (луженные), что обеспечивает защиту от разрушения основного материала.

Описание

Наконечники кабельные медные используются для оконцевания проводови кабелей с медными жилами. Закрепляются на жилах опрессовкой. Медные наконечники представлены в двух базовых модификациях: Стандартные без покрытия, Электролитически луженые.

Технические характеристики

Сечение жил———- от 4 до 240 мм2

Класс жил по ———-ГОСТ 2248377

Напряжение———— до 35 кВ

Климатическое исполнение —-УХЛ 3

Изготавливаются по :— ГОСТ 7386-80

Материал————————- Медь М2

Код ОКП- —————————3449 82

































Тип

Параметры жилы

Диаметр контакт стержня

Размеры, мм

Масса 1000 шт. , кг

сечение мм

класс

d

d1

В

l

D

L

4-5-3-М-УХЛЗ

4

5

М5

5

3

10

12

5,3

32

3,4

6

1

4-5-3-М-Т2

4

5

6

1

6-5-4-М-УХЛЗ

6

2;3;4;5

М5

6

4

10

12

5,3

32

3,9

6-5-4-М-Т2

6

2; 3; 4; 5

10-6-5-М-УХЛЗ

10

2;3;4

М6

8

5

14

14

6,4

40

9,8

10-6-5-М-Т2

10

2;3;4

16-6-6-М-УХЛЗ

16

2;3

М6

9

6

14

14

6,4

40

11,6

16-6-6-М-Т2

16

2;3

25-8-8-М-УХЛЗ

25

3;4;5;6

М8

11

8

16

20

8,4

50

17,9

25-8-8-М-Т2

25

3;4;5;6

35-8-10-М-УХЛЗ

35

5; 6

М8

13

10

20

24

8,4

63

27,3

35-8-10-М-Т2

35

5; 6

50-10-11-М-УХЛЗ

50

3;4

М10

14

11

22

24

10,5

63

30,0

50-10-1 1-М-Т2

50

3;4

70-10-13-М-УХЛЗ

70

3; 4; 6

М10

16

13

24

26

10,5

65

37,4

70-10-13-М-Т2

70

3;4;6

120-12-17-М-УХЛЗ

120

3;4;5

М12

22

17

34

32

13,0

81

104,5

120-12-17-М-Т2

120

3;4;5

95-12-15-М-УХЛЗ

95

2;3;4;6

М12

19

15

28

32

13,0

75

65,4

95-12-15-М-Т2

95

2;3;4;6

150-16 -19-М-УХПЗ

150

3;6

М16

25

19

36

34

17,0

90

153,8

150-16-19-М-Т2

150

3;6

185-16 -21-М-УХЛЗ

185

4; 6

М16

27

21

40

38

17,0

95

181,0

185-16-21-М-Т2

185

4; 6

240-16 -24-М-УХЛЗ

240

3;4;5;6

М16

32

24

48

38

17,0

105

272,6

240-16-24-М-Т2

240

3;4;5;6

Наконечники кабельные медные ТМ | ООО Нефтеспецавтоматика

НаименованиеD, ммB, ммL, ммL1, ммL2, ммF, ммd, ммd1, мм
ТМЛ 2,5-5-2,6 (КВТ)5,310281210752,6
ТМЛ 2,5-6-2,6 (КВТ)6,412301410752,6
ТМЛ 4-5-3 (КВТ)5,310321612753
ТМЛ 4-6-3 (КВТ)6,4123216128,553
ТМЛ 6-5-4 (КВТ)5,310321612764
ТМЛ 6-6-4 (КВТ)6,4123216128,564
ТМ/ТМЛ 10-5-5 (КВТ)5,311402014785
ТМ/ТМЛ 10-6-5 (КВТ)6,4144020148,585
ТМ/ТМЛ 10-8-5 (КВТ)8,4164020141185
ТМ/ТМЛ 16-6-6 (КВТ)6,4144020148,596
ТМ/ТМЛ 16-8-6 (КВТ)8,4164020141196
ТМ/ТМЛ 25-6-7 (КВТ)6,4154520208,5107
ТМ/ТМЛ 25-8-7 (КВТ)8,41645202011107
ТМ/ТМЛ 25-8-8 (КВТ)8,41650222011118
ТМ/ТМЛ 25-10-8 (КВТ)10,52050222011118
ТМ/ТМЛ 35-8-9 (КВТ)8,41860222411129
ТМ/ТМЛ 35-10-9 (КВТ)10,52060222411129
ТМ/ТМЛ 35-12-9 (КВТ)132260252413,5129
ТМ/ТМЛ 35-8-10 (КВТ)8,420632524111310
ТМ/ТМЛ 35-10-10 (КВТ)10,52063252412,51310
ТМ/ТМЛ 35-12-10 (КВТ)132263252413,51310
ТМ/ТМЛ 50-8-11 (КВТ)8,420632524111411
ТМ/ТМЛ 50-10-11 (КВТ)10,52263252412,51411
ТМ/ТМЛ 50-12-11 (КВТ)132463252413,51411
ТМ/ТМЛ 70-10-13 (КВТ)10,52465272612,51613
ТМ/ТМЛ 70-12-13 (КВТ)132465272613,51613
ТМ/ТМЛ 95-10-15 (КВТ)10,52875273212,51915
ТМ/ТМЛ 95-12-15 (КВТ)132875273213,51915
ТМ/ТМЛ 95-10-16 (КВТ)10,53075273212,52016
ТМ/ТМЛ 95-12-16 (КВТ)133075273213,52016
ТМ/ТМЛ 120-12-17 (КВТ)133481343213,52217
ТМ/ТМЛ 120-16-17 (КВТ)1734813432162217
ТМ/ТМЛ 120-12-18 (КВТ)133585343413,52418
ТМ/ТМЛ 120-16-18 (КВТ)1735853434162418
ТМ/ТМЛ 150-12-19 (КВТ)133690343413,52519
ТМ/ТМЛ 150-16-19 (КВТ)1736903434162519
ТМ/ТМЛ 150-12-20 (КВТ)133890343413,52620
ТМ/ТМЛ 150-16-20 (КВТ)1738903434162620
ТМ/ТМЛ 185-12-21 (КВТ)1340,09541,038,013,527,021,0
ТМ/ТМЛ 185-16-21 (КВТ)1740954138162721
ТМ/ТМЛ 185-20-21 (КВТ)214095413818,52721
ТМ/ТМЛ 185-16-23 (КВТ)17451054138163023
ТМ/ТМЛ 185-20-23 (КВТ)21451054138203023
ТМ/ТМЛ 240-16-24 (КВТ)17481054138163224
ТМ/ТМЛ 240-20-24 (КВТ)21481054138203224

Наконечники кабельные медные

Наконечники кабельные медные

Используются для оконцевания проводов и кабелей с медными жилами сечением 4-240 мм2 на напряжение до 35 кВ. Класс жил по ГОСТ 22483-77. Закрепляются на жилах опрессовкой. ГОСТ 7386-80. Наконечники кабельные медные с климатическим исполнением УХЛ3 не имеют защитного металлопокрытия.
Наконечники с климатическим исполнением Т2 имеют гальваническое покрытие олово-висмут 6 мкм.
Наконечники кабельные медные ГОСТ 23981-80

Тип

Параметры жилы

Диаметр контакт стержня

Размеры, мм

Масса 1000 шт., кг

сечение мм

класс

d

d1

В

l

D

L

4-5-3-М-УХЛЗ

4

5

М5

5

3

10

12

5,3

32

3,4

6

1

4-5-3-М-Т2

4

5

6

1

6-5-4-М-УХЛЗ

6

2;3;4;5

М5

6

4

10

12

5,3

32

3,9

6-5-4-М-Т2

6

2; 3; 4; 5

10-6-5-М-УХЛЗ

10

2;3;4

М6

8

5

14

14

6,4

40

9,8

10-6-5-М-Т2

10

2;3;4

16-6-6-М-УХЛЗ

16

2;3

М6

9

6

14

14

6,4

40

11,6

16-6-6-М-Т2

16

2;3

25-8-8-М-УХЛЗ

25

3;4;5;6

М8

11

8

16

20

8,4

50

17,9

25-8-8-М-Т2

25

3;4;5;6

35-8-10-М-УХЛЗ

35

5; 6

М8

13

10

20

24

8,4

63

27,3

35-8-10-М-Т2

35

5; 6

50-10-11-М-УХЛЗ

50

3;4

М10

14

11

22

24

10,5

63

30,0

50-10-1 1-М-Т2

50

3;4

70-10-13-М-УХЛЗ

70

3; 4; 6

М10

16

13

24

26

10,5

65

37,4

70-10-13-М-Т2

70

3;4;6

120-12-17-М-УХЛЗ

120

3;4;5

М12

22

17

34

32

13,0

81

104,5

120-12-17-М-Т2

120

3;4;5

95-12-15-М-УХЛЗ

95

2;3;4;6

М12

19

15

28

32

13,0

75

65,4

95-12-15-М-Т2

95

2;3;4;6

150-16 -19-М-УХПЗ

150

3;6

М16

25

19

36

34

17,0

90

153,8

150-16-19-М-Т2

150

3;6

185-16 -21-М-УХЛЗ

185

4; 6

М16

27

21

40

38

17,0

95

181,0

185-16-21-М-Т2

185

4; 6

240-16 -24-М-УХЛЗ

240

3;4;5;6

М16

32

24

48

38

17,0

105

272,6

240-16-24-М-Т2

240

3;4;5;6

Также предлагаем Вам наконечники кабельные алюминиевые.

Кроме наконечников кабельных медных, мы предлагаем:

  • Электромонтажные перфорированные профили, полосы, уголки
  • Изделия для прокладки кабелей и проводов
  • Лотки монтажные НЛ
  • Лотки монтажные ЛМ, ЛМГ
  • Крышки к лоткам ЛМ
  • Крышки замковых лотков КЛЗ
  • Лотки ЛМТ и ЛМТК
  • Лотки PNK, RNK, крышки к ним
  • Лотки НЛП, НЛГ
  • Лотки ЛПМЗ, ЛНМЗ
  • Лотки ЛПМЗ, ЛНМЗ
  • Лотки ЛЛП, ЛЛГ
  • Короба кабельные электротехнические стальные
  • Короба КСК, КСП
  • Кабельные наконечники
  • Изделия для крепления светильников
  • Электрооборудование до 1000 В

Закрытое Акционерное Общество «Кыштымский электромеханический завод»
Адрес: 456870, г. Кыштым, Челябинская обл., ул. Клима Косолапова, 38
Телефоны: (35151) 4-98-18, 4-98-19, 4-98-81, 4-98-82
Факс: (35151) 4-98-18, 4-98-19, 4-98-81, 4-98-82
E-mail: sales@kemzural.ru



Наконечники для проводов под опрессовку их виды и типы

Часто в электрощитке, клеммнике или другом устройстве передачи электроэнергии бывают аварии, в результате которых выгорают кабели в точках их подсоединения. Во избежание подобных ситуаций, используются концевые проводные элементы или кабельные наконечники. Более подробнее о назначении этих элементов, разновидностях, правильном подборе и использовании, кабельных наконечниках для обжима многожильных проводов далее.

Зачем нужны

Проводные наконечники нужны, чтобы сделать опрессовку НШВИ, создать надежный контакт у нескольких проводников, проводов и шин или проводов и зажимами. Электроконтакт в подобной ситуации будет обеспечиваться полным прилеганием стенок кабельного наконечника по жиловому диаметру с помощью прибоя или зажимания с помощью винтового приспособления. Также они нужны, чтобы упростить монтажные процессы в электроустановках или выполнить какие-то технологические операции.

Наконечники для проводов под опрессовку

Кабельные наконечники для проводов под опрессовку автомобильные призваны осуществить замену всевозможных скруток и других типов соединений, которые распространены среди плохих монтажников. Подобное приспособление позволяет обеспечить оптимальную проводную фиксацию внутри гильзы либо надежный проводник.

Опрессовка

Виды под опрессовку

Самые распространенные и востребованные наконечники бывают медными, алюминиевыми, алюмо-медными и болтовыми.

Медные

Медные нужны, чтобы осуществлять кабельную опрессовку, которые выполняются из того материала. Чтобы производить такие детали, нужны цельнотянутые трубки. С одной стороны наконечникового изделия находится прижимная часть. С другой соединительной стороны находится трубчатое проводное отверстие. Назначения медных наконечников три: подключать вводные и распределительные устройства, делать электрические приборы и изолировать проводники.

Медные

НШВИ

НШВИ или штыревые концевики в расшифровке и маркировке являются штыревыми втулочными проводниковыми наконечниками. Создаются из электролитической меди с изоляцией. Материал обрабатывается гальваническим лужением. В быту и промышленности подобные изделия применяются для кабелей, имеющих сечение от 0,25 квадратных миллиметров. НШВИ обладает преимуществом — экономией времени, чтобы подсоединить к электротехнике.

Обратите внимание! Штыревые модели используются для медных изолированных проводов, которые имеют сечение в большом диапазоне. После постановки изделия создаются цельные обжимные штифты, которые упрощают момент подключения к клемме либо оборудованию. Способны полностью заменять обязательный процесс обслуживания медных проводников. Применяются при процедуре с названием опрессовка НШВИ.



Штыревые

Самодельные медные

Сегодня есть много кабельных медных опрессовочных оконцевателей, которые, в частности, очень просто расшифровать. Но бывают случаи невозможности подбора кабельного наконечника требуемого объема. Тогда возможно использовать нестандартный вариант — сформировать такую делать самостоятельно.

Процесс создания несложный. Для этого требуется взять медную трубку с определенным размером. Далее расплющить конец и сделать отверстие с нужным диаметром.

Самодельные медные

Типы

Несмотря на то, что есть общая область применения для всех наконечников, все они делятся на многие типы. Самая распространенная градация — деление по материалу изготовления, форме оконцовки, способу монтажа.

По материалу изготовления

В зависимости от материала изготовления, бывают кабельные алюминиевые наконечники. Конструкция создана из алюминиевого материала и позволяет делать подключение алюминиевых жил.

Алюминиевые

Медные наконечники создаются из меди и нужны, чтобы оконцевать медные провода и в дальнейшем соединять с такими же проводящими поверхностями из олова.

Алюмо-медные создаются из нескольких материалов, выполненных из пластин в разных комбинациях. Служат, чтобы соединять медные и алюминиевые проводники и поверхности.

Алюмо-медные

По способу монтажа

Еще один критерий, чтобы разделять кабельные оконцеватели, способ монтажа. Бывают три типа проводных наконечников.

Так, бывает опрессовка с помощью алюминиевой или медной трубки. Это самый быстрый способ постановки кабельного наконечника обжатием кабельной гильзы с помощью специального инструмента или пассатижами. Но, используя неспециализированный инструмент, можно получить плохое опрессовочное соединение.

Для опрессовки

Есть затяжка с помощью винтовых зажимов. Бывают классические болты с отрывными. Обычные бывают классическими кабельными муфтовыми, где проводник зажимается с помощью одного или несколько болтов. Отрывные — одноразовая версия болтового зажима.

Для затяжки винтовыми зажимами

Пайка и сварка — третий вид кабельных оконцевателей по способу монтажа. Пайка проводникового наконечника осуществляется оловянным припоем. Сварка делается таким же металлом, что и токоведущая жила точечной сваркой.

Для пайки или сварки

По форме

В зависимости от того, какая форма края у кабельного наконечника, применяются кабельные наконечники в разных устройствах и выполняются те либо иные функции. Основываясь на этом критерии, бывают наконечники:

  • кольцевые — изделия с одной частью трубки или разомкнутой кольцевой гильзой. Кольцо нужно, чтобы делать зажим под болт и обеспечить хороший контакт по целой площади.

Кольцевые

  • рожковые с вилочными или крючковыми — изделия, разомкнутые с одной стороны, для оперативного отключения и подключения выводов. Широко используются, чтобы проводить испытания.

Рожковые или крюковые

  • коннекторные — изделия с классическим соединением.

Коннекторные

  • пластинчатые — изделия, используемые, чтобы подключать силовые кабели к электроустановке.
  • штекерные со втулочными наконечниками — изделия, помещаемые в этот разъем.
  • штифтовые — модели, выполняемые в форме плоской полосы либо согнутой иглы.
  • трубчатые — элементы, используемые, чтобы сращивать несколько жил с кабельной муфты.

Каждый вышеприведенный тип должен выбираться по тем задачам, которые требуется решать с помощью конкретного подключения. Но, это не единственные критерии, которыми нужно руководствоваться и пользоваться, выбирая конкретную модель.

Как правильно подобрать концевики для проводов

Выбирая наиболее подходящий кабельный наконечник, нужно руководствоваться тем моментом, чтобы электро жила и гильза соответствовала заданным автоматическим параметрам. Этот принцип актуален для любой фиксации, поскольку при использовании хвостовика с большим диаметром остается свободное пространство, ухудшающее контакт.

Заполнять и обжимать его обломками с помощью проволоки или припоя не нужно, поскольку это может разрешить проблему. Пластину выбирают по соответствию диаметра отверстия сечению болта или клеммы. Также выбирают по качеству жилы. Если у обжатого оконцевателя и диэлектрика есть оголенный участок, может стать причиной окисления, излома и возгорания.

Соответствие диаметра сечению болта

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке. Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.

Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

Медные кабельные наконечники — Kook Engineering

Медные кабельные наконечники

Медные кабельные наконечники, разработанные для обеспечения максимальной эффективности в тяжелых условиях эксплуатации. Поэтому эти клеммы / проушины идеально подходят для использования в приложениях, которые подвержены постоянным механическим колебаниям, а именно. двигатели, железные дороги, движущиеся компоненты и т. д. Цилиндр вывода спаян и подвергнут мягкому отжигу, что означает, что вывод можно обжать в любом направлении.

Все клеммы / проушины покрыты оловом, чтобы избежать окисления и обеспечить максимальную защиту от коррозии.Эти клеммы / наконечники могут быть снабжены гильзами из ПВХ для защиты от поражения электрическим током, а также могут быть снабжены гильзами, армированными металлом, для обеспечения надлежащего захвата изоляции проводника.

Кабельные наконечники

Кабельные наконечники — устройства, используемые для соединения проводов кабелей и проводов в электроустановках и оборудовании. Они используются, когда постоянные прямые методы крепления невозможны или необходимы. Как правило, наконечники прикрепляются к кабелям и проводам путем вставки проводника (проводов) в корпус (трубку) устройства, а затем корпус обжимается, припаивается или приваривается. проводник для надежного механического и электрического соединения.Затем соединительный конец проушины прикрепляется к точке соединения с помощью болта, винта или пружинного зажима. Доступны многочисленные размеры, конфигурации и типы материалов для конкретных применений.

Конец наконечника разъема обычно выбирается из соображений совместимости с типом клеммы. Для винтовых клемм используются вилочные или U-образные проушины; проушины с закрытым кольцом или круглым сечением используются для крепления на болтах; и штыревые наконечники используются для вставных клемм. Кабельный наконечник также служит для уменьшения размера кабеля, что позволяет подключать толстые кабели к разъему меньшего диаметра.

Кабельные соединители для электрического использования изготавливаются из меди, алюминия, латуни и имеют покрытие для оптимизации передачи напряжения и предотвращения окисления металлов. Кабельные наконечники можно найти в системах электропроводки автомобилей, электрических коробках, панелях, генераторах, трансформаторах, многих товарах длительного пользования и во всех электрических устройствах с наконечниками.

Кабельные наконечники помогут вам правильно подключить электричество с низким падением напряжения и меньшим тепловыделением, чтобы избежать несчастного случая и возгорания клемм. Очень важно использовать проушины правильного размера в квадратный миллиметр, а соответствующие зажимные проушины должны выполняться с помощью подходящего предлагаемого обжимного инструмента. Также следует отметить, что вы покупаете ушки хорошего качества, чтобы получить их.

Типы
  • Кольцевая розетка для медного кабеля
  • Гнездо для медного кабеля с изоляцией
  • Вилка для медного кабеля
  • Розетка вилки медного кабеля с изоляцией
  • Гнездо для медного кабеля
  • Гнездо для медного кабеля с изоляцией
  • Медная трубчатая розетка (Cus)
  • Медные линейные соединители
использует
  • Высокая проводимость
  • Высокая коррозионная стойкость
  • Хорошие деформационные свойства
  • Хорошая сшиваемость.

Обжимные кабельные наконечники согласно DIN 46235

DIN 46235 — это стандарт, определяющий области применения, размеры и обозначение зажимных кабельных наконечников. Обжимные кабельные наконечники в соответствии с настоящим стандартом могут использоваться для одного, нескольких, тонких и сверхтонких многопроволочных жил. Конструкция проводника определена в DIN EN 60228 (IEC 60228). Конструкция проводника была ранее описана в VDE 0295. Медные кабели согласно DIN 48201-1 также можно обрабатывать с помощью этих кабельных наконечников.

При обработке секторных проводников необходимо следить за тем, чтобы секторные проводники были предварительно скруглены с помощью соответствующего инструмента. Для этого подходят, например, матрицы для предварительного округления с втулкой с правильным сектором.

Маркировка на изделии дает полезную информацию о происхождении и использовании зажимных кабельных наконечников — то же самое относится и к трубчатым кабельным наконечникам. Вот пример того, что означает «KL 20 12–120»:

    • KL: Код производителя (Klauke в данном конкретном случае)
    • 20: Номер инструмента (только для кабельных наконечников в соответствии с согласно DIN 46235)
    • 12: Размер стандартных метрических болтов для соединительных болтов — в данном случае винты M 12
    • 120 : указанное номинальное сечение жилы в мм²

Наконечники компрессионных кабелей также имеют маркировку, содержащую информацию о количестве и ширине обжима. Стандарт рекомендует шестиугольные обжимные матрицы в соответствии с DIN 48083-4 для обработки. Размеры шестиугольника описаны в этом стандарте. Это означает, что вы можете быть уверены, что соединение определенно соответствует стандарту DIN. Номинальное сечение жил зажимных кабельных наконечников составляет от 6 мм² до 1000 мм², диаметр отверстия для соединительного болта — от M5 до M20.

Компрессионные кабельные наконечники изготавливаются из электролитной меди: медной трубке придают форму кабельного наконечника путем обжима и резки.Наконечники компрессионных кабелей в стандартной комплектации покрываются оловом для защиты от коррозии — так же, как и трубчатые кабельные наконечники и беспаечные клеммы. Однако доступны и версии с яркой отделкой. Соответствующее компрессионное соединение определено в DIN 46267-1. Однако свойства и обработка идентичны.

Кабельные наконечники SC | Медные кабельные наконечники SC

Кабельные наконечники SC, изготовленные из меди с высокой проводимостью, которые используются для кодовых проводников с одним отверстием и конструкцией смотрового окна. Бесшовный трубчатый ствол обеспечивает неизменно высокое качество обжима.

Круглый двойной толстый язычок для надежной подачи энергии. И корпус клеммы с внутренней фаской для обеспечения быстрого и легкого ввода провода.

Особенности и преимущества:

Смотровое окно позволяет визуально проверить правильность ввода провода.

Внесено в список UL и сертифицировано CSA для работы до 35 кВ и температуры до 90 ℃ при обжатии указанными обжимными инструментами и матрицами Hanrro

SC Обработка поверхности кабельных наконечников оловом -Покрытие для предотвращения коррозии

FAQ:

Вопрос: Какой материал?

Ответ: На выбор доступны четыре различных материала

Лучшее: T2, 99.9% меди, немногие производители используют его из-за дороговизны

Хорошо: T3, 99,7%, почти 50% Производители используют его из-за разумного

Обычное: обычная медь, 20% производители используют его из-за дешевизны

Плохо: латунь, Специально для онлайн-бизнеса, например Aliexpress, Ebay

Большинство клиентов уделяют больше внимания цене, чем качеству

Вопрос : Сколько типов кабельных наконечников SC?

Ответ : Если мы сортируем по размеру, есть три разных типа

Кабельные наконечники SC для тяжелых условий эксплуатации, Стандартные кабельные наконечники SC, Кабельные наконечники экономичного класса

Типы для тяжелых условий эксплуатации обычно используются в сильноточных приложениях из-за большей толщины

Если мы сортируем по отверстию ： со смотровым отверстием, без смотрового отверстия

Кроме того, существуют специальные типы, которые имеют раструб для легкой вставки провода

Вопрос: Какова толщина кабельных наконечников SC?

Ответ: Наша обработка поверхности будет покрыта оловом до 3-5 мкм

Для особых требований, мы также можем сделать 8-10 мкм, 13-15 мкм и 20-25 мкм

Вопрос: Как сделать обжать эти кабельные наконечники SC?

Ответ: Поскольку клиенты знают, что размеры от 4-630 мм2

4-16 мм2: лучше всего подходят ручные или пневматические обжимные инструменты

16-120 мм2: Сверхмощные обжимные инструменты или гидравлические обжимные инструменты лучше всего

150 -630 мм2: Гидравлический обжимной инструмент или специальный перфоратор be best

Кабельные наконечники

штыревого типа

 Цвет
BEISIT NO. ТИП РАЗМЕР
Ф L H DΦ
мм мм мм мм
BT012-592 ПТВ 1.25-9 1,9 19,0 10,0 4,3 красный
BT012-593 ПТВ 1,25-10 1,9 20,0
BT012-594 ПТВ 1,25-12 1,9 22,0
BT012-595 ПТВ 1,25-13 1. 9 23,0
BT012-596 ПТВ 1,25-18 1,9 28,0
Сечение проводника: 1,5-2,5 мм² (A.W.G16 — 14) Imax = 27A Материал: медь Толщина: 0,8 мм Цвет
BEISIT NO. ТИП РАЗМЕР
Ф L H DΦ
мм мм мм мм
BT012-597 ПТВ 2-9 1.9 19,0 10,0 4,9 синий
BT012-598 ПТВ 2-10 1,9 20,0
BT012-599 ПТВ 2-12 1,9 22,0
BT012-600 ПТВ 2-13 1,9 23. 0
BT012-601 ПТВ 2-18 1,9 28,0
Сечение проводника: 4-6 мм² (A.W.G12 — 10) Imax = 36A Материал: медь Толщина: 1,0 мм Цвет
BEISIT NO. ТИП РАЗМЕР
Ф L H DΦ
мм мм мм мм
BT012-602 ПТВ3.5-10 2,8 20,0 13,0 6,2 черный
BT012-603 ПТВ3.5-12 2,8 25,5
Сечение проводника: 4-6 мм² (A. W.G12 — 10) Imax = 48A Материал: медь Толщина: 1,0 мм Цвет
BEISIT NO. ТИП РАЗМЕР
Ф L H DΦ
мм мм мм мм
BT012-604 ПТВ 5.5-13 2,8 25,5 13,0 6,7 желтый
