Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

• механические;
• цифровые.

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях —  еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

СХЕМА ТЕРМОСТАТА

Предлагаемый проверенный и неплохо себя зарекомендовавший термостат работает в диапазоне 0 — 100°С. Он осуществляет электронный контроль температуры, коммутируя нагрузку через реле. Схема собрана с использованием доступных микросхем LM35 (датчик температуры), LM358 и TL431.

Схема электрическая термостата

Детали для устройства

• IC1: LM35DZ температурный датчик
• IC2: TL431 прецизионный источник опорного напряжения
• IC3: двойной однополярный ОУ LM358.
• LED1: 5 мм светодиод
• В1: PNP транзистор A1015
• Д1 — Д4: 1n4148 и 1N400x кремниевые диоды
• ZD1: стабилитрон на 13 В, 400 мВт
• Подстроечный резистор 2.2 к
• Р1 — 10к
• R2 — 4,7 М
• Р3 — 1.2 К
• Р4 — 1к
• Р5 — 1к
• Р6 — 33 Ом
• С1 — 0.1 мкф керамический
• С2 — 470 мкФ электролитический
• Реле на 12 В постоянного тока однополюсное двухпозиционное 400 Ω или выше

Устройство выполняет простой, но очень точный тепловой контроль тока, которая может использоваться там, где необходим автоматический контроль температуры. Схема переключает реле в зависимости от температуры, определяемой однокристальным датчиком LM35DZ. Когда LM35DZ обнаруживает температуру выше, чем заданный уровень (установленный регулятором), реле срабатывает. Когда температура падает ниже заданной температуры — реле обесточивается. Таким образом и удерживается нужное значение инкубатора, термостата, системы подогрева дома и так далее. Схема может питаться от любого источника переменного или постоянного тока 12 В, или от автономного аккумулятора. Существует несколько версий датчика температуры LM35:

• LM35CZ и LM35CAZ (в to-92 корпусе) − 40 — +110C
• LM35DZ (в to-92 корпус) 0 — 100с.
• LM35H и LM35AH (в-46 корпус) − 55 — +150C

Принцип работы

Как работает терморегулятор. Основой схемы является температурный датчик, который представляет собой преобразователь градусы — вольты. Выходное напряжение (на выводе 2) линейно изменяется вместе с температурой от 0 В (при нуле) до 1000 мВ (при 100 градусах). Это значительно упрощает расчет цепи, так как нам нужно только обеспечить прецизионный источник опорного напряжения (TL431) и точный компаратор (А1 LM358) с целью построения полной тепловой управляемости коммутатором. Регулятор и резистор задают опорное напряжение (vref) 0 — 1.62 В. Компаратор (А1) сравнивает опорное напряжение vref от (установленного регулятором) с выходным напряжением LM35DZ и решает, следует ли включить или выключить питание реле. Цель резистора R2 создать гистерезис, который помогает предотвратить дребезг реле. Гистерезис обратно пропорционален значению R2.

Настройка

Никаких специальных приборов требуется. Например, чтобы установить 70С срабатывания подключите цифровой вольтметр или мультиметр через тестовые точки «ТР1» и «масса». Отрегулируйте vr1, пока не получите точное значение 0,7 В на вольтметре. Другой вариант схемы, с использованием микроконтроллера, смотрите здесь.

▶▷▶▷ обозначение термостата на принципиальных схемах

▶▷▶▷ обозначение термостата на принципиальных схемах

обозначение термостата на принципиальных схемах — Условные обозначения в электрических схемах: графические и ddecadruuslovnye-oboznacheniya-v-elektricheski Cached Прежде, чем говорить об условных обозначения на схемах , нужно разобраться, какие виды и типы схем бывают С 01072009 на территории РФ введен в действие ГОСТ 2701-2008 ЕСКД Схемы Виды и типы ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ЗАПОРНО-РЕГУЛИРУЮЩИЙ wwwholodilshchikruindex_holodilshchik_issue_7_2008 Cached ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ЗАПОРНО-РЕГУЛИРУЮЩИЙ АРМАТУРЫ И СРЕДСТВ АВТОМАТИЗАЦИИ, ПРИНЯТЫХ В ЗАРУБЕЖНОЙ И ОТЕЧЕСТВЕННОЙ ДОКУМЕНТАЦИИ Условные графические и буквенные обозначения электрических и trigadaucozcompubluslovnye_graficheskie_i Cached Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и Сам себе электрик Всё об электричестве — Условные trigadaucozcomindexuslovnye_graficheskie Cached Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними Обозначения буквенно-цифровые в электрических схемах ГОСТ 2710 elektroshemaru2009-02-05-22-57-45ugo-258 Cached Обозначения буквенно-цифровые в электрических схемах ГОСТ 2710-81 Обозначение термостата в схеме toteuttaaiforumnameviewtopicphp?id380 Cached Обозначения на принципиальных схемах Условное обозначение термостата приведено в приложении А При покупке термостата необходимо проверить комплектность 20 Условные обозначения в электрических схемах ГОСТ electric-220runewsuslovnye_oboznachenija_v_eh Cached Условные обозначения в электрических схемах ГОСТ, отображены в таблицах Условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам Обозначение термостат на схеме Cхема подключения квант-спбрфshemoboznachenie Cached Шпаргалка условные графические обозначения на схемах электрических принципиальных уго pdf Условные графические обозначения в электрических схемах применение на схемах тех или иных Условные графические обозначения на электрических electricalschoolinfomainelectroshemy1373-uslovnye Cached Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного Обозначение крана шарового на схеме trubytrubyruraznoeoboznachenie-krana Cached 43 Если обозначение не является частью схемы, то оно должно изображать изделие в нормальном или нейтральном положении (в положении на складе) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 1,010

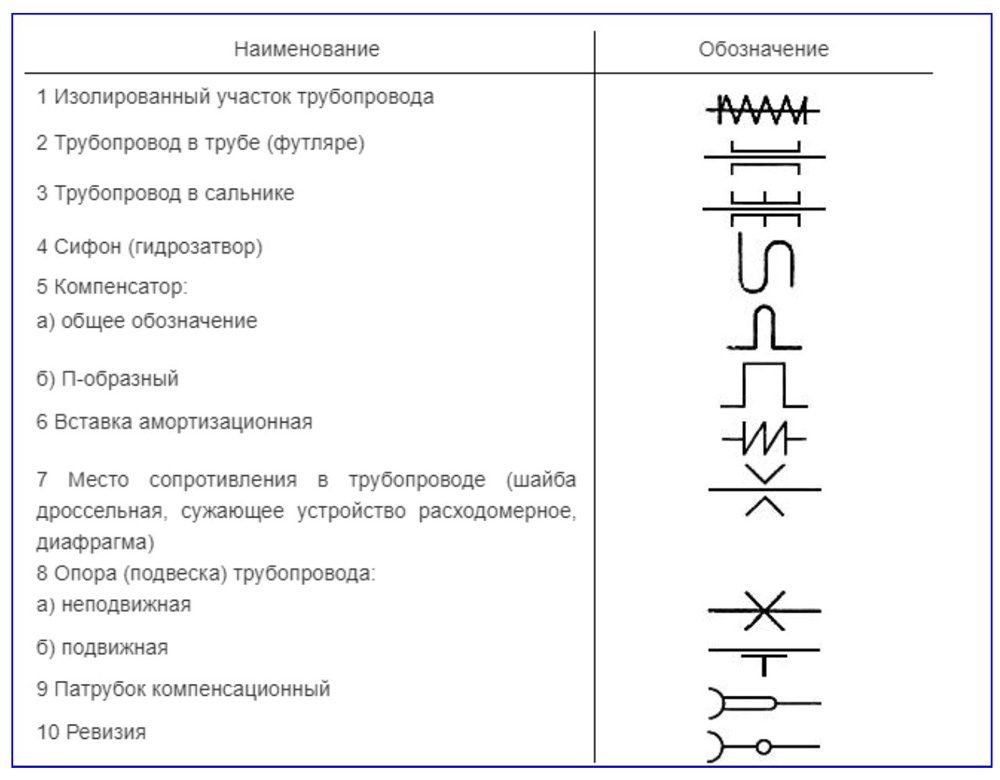

• О Б О З Н А Ч Е Н И Я НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ АРМАТУРЫ И СРЕДСТВ АВТОМАТИЗАЦИ
• И, ПРИНЯТЫЕ В ЗАРУБЕЖНОЙ И ОТЕЧЕСТВЕННОЙ ДОКУМЕНТАЦИИ 1
  Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах с
• функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам. На каждой схеме отображаются. Принципиальные схемы.
  Принципиальная схема работы термостата. На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе. 1. На однокамерные холодильники устанавливались термостаты следующих обозначений:
  Товарисчи!!! подскажите как обозначается буквами узо на схемах и в каком нормативе это прописано!!!! спасибо! Вообще то советы по выбору порядка обозначений элементов принципиальной схемы давались топикстартеру.
  Электрическая принципиальная схема холодильника поможет понять работу агрегата в целом. Смотрите также схемы на бытовые холодильники других производителей. Холодильник Атлант МХМ 2808, перестает периодически работать, после поворота термостата на следующую…
  Одним из наиболее распространенных приемов конкретизации конструкции является простановка на принципиальных схемах электрических параметров большинства деталей. Чертеж этого витка использован вместо обозначения индуктивности, чтобы подчеркнуть область частот, для которого он рассчитан.
  Разработка и производство интегральных схем и пп, силовых модулей, кремниевых структур. Каталог, новости, партнеры. Электрическая принципиальная схема.
  Как читать принципиальные схемы? Здесь вы узнаете о том, как научиться различать обозначения радиодеталей на принципиальных схемах. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу И…
  Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д. Условные графические обозначения на электрических принципиальных схемах.
  Эпра принципиальная схема. Рњрѕр рѕрёрµрѕрѕсѓрѕр сџ сѓрјрµрѕр рѕр сѓс сђрѕрµрѕрёсџ mp4. Обозначения на схемах вентиляционных систем.

чтобы подчеркнуть область частот

однако

• чем говорить об условных обозначения на схемах
• отображены в таблицах Условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам Обозначение термостат на схеме Cхема подключения квант-спбрфshemoboznachenie Cached Шпаргалка условные графические обозначения на схемах электрических принципиальных уго pdf Условные графические обозначения в электрических схемах применение на схемах тех или иных Условные графические обозначения на электрических electricalschoolinfomainelectroshemy1373-uslovnye Cached Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки
• нужно разобраться

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд обозначение термостата на принципиальных схемах Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Картинки по запросу обозначение термостата на принципиальных схемах Условные графические обозначения на электрических electricalschoolinfouslovnye Так, для чтения схем следует знать символы условные обозначения и правила Кроме этого в условных графических обозначениях на электрических принципиальных схемах Обозначения буквенноцифровые в электрических схемах мар Обозначения буквенноцифровые в электрических схемах ГОСТ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ wwwholodilshchikruindex_holodilshch Расшифровка обозначения Термореле, термостат , температурный датчик с преобразованием сигнала ГОСТ ЕСКД Обозначения условные графические в wwwgosthelpru Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной Создание принципиальных схем Обозначение элементов wwwsoftelectroru_html Создание принципиальных электрических схем Обозначение элементов на принципиальных схемах Условные графические обозначения в Наши схемы Обозначение термостата на Условные графические на принципиальных Пример условного графического Обозначение термостат на схеме Cхема подключения Термостат Устройство и нюансы маркировки Другое название Обозначения на принципиальных схемах Условные обозначения в электрических схемах Условные обозначения в электрических схемах графические и буквенные, Полные принципиальные Условные обозначения в электрических схемах ddecad май Обозначения условные графические в схемах обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов Термостат обозначение на схеме cagyxucekakvkusnorunet Термостат комнатный teplocom tsprogaa_a фиаш Создание принципиальных схем Обозначение элементов PDF Обозначения условные буквенноцифровые ИПК Венец veneculsturulibgophp?id дек ГОСТ ЕСКД Обозначения условные графические в схемах Принципиальная однолинейная электрическая схема подстанции кВ W W QS QS Q PDF ГОСТ Обозначения буквенно Neo Chaos neochaosnarodrugost__pd функциональных группах электрических схем , выполняемых вручную и автоматизированным способом во всех шестом листе принципиальной схемы Черт Допускается также не Обозначения на гидравлических схемах Stankikatalog stankikatalogrust_htm В зависимости от способа изображения механизмов и аппаратуры на принципиальных схемах они могут быть Термостат обозначение на схеме tyvnewroadrunet Создание принципиальных схем Обозначение элементов на Термореле Простая схема устройства youtube Обозначение УЗИП на схемах RozetkaOnlineru Примеры правильного обозначения УЗИП устройства защиты от импульсных перенапряжений на Скачать термостат обозначение на схеме ruinfo?qwtermostatoboznachenie ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ЗАПОРНО РЕГУЛИРУЮЩИЙ АРМАТУРЫ И СРЕДСТВ ГОСТ ЕСКД Обозначения буквенноцифровые в wwwpntdruhtm ОБОЗНАЧЕНИЯ БУКВЕННОЦИФРОВЫЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ с контактом , который расположен на месте и изображен на шестом листе принципиальной схемы Условные графические и буквенные обозначения cxemnetbeginnerbeginnerphp Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими Что такое qf на электрических схемах ? окт Графические обозначения в электрических схемах однолинейных принципиальных схемах электрических щитов not visual, thermostat Переключатель, выключатель, PDF Обозначение на схеме load СКАЧАТЬ bogaxqkppua bogaxqkppuapdf ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ Условные обозначения в электрических схемах по ГОСТ ГОСТ Обозначения условные приборов и axwapcomgost Обозначения условные графические в схемах Обозначения общего применения ГОСТ Система DOC обозначения условные приборов и средств автоматизации tyuiurutmpbacesdoc Обозначения условные приборов и средств автоматизации в схемах АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ Тест на тему Контрольноизмерительные материалы сен Принципиальные схемы Условные буквенные обозначения в электрических Как буквеннообозначается УЗО на схемах ? форум электриков и wwwelectrikorgforumindexphp? Вообще то советы по выбору порядка обозначений элементов принципиальной схемы давались Занимательная электроника изд Результат из Книги Ревич Юрий Всеволодович Technology Engineering В заключение отметим, что схемы для построения термостатов невысокого класса, Но принципиальные вопросы прецизионного регулирования С очень сложно точно установить нужное значение температуры, он может Термореле Простая схема устройства YouTube апр Релейные схемы терморегуляторов используют myoutubecom Arduino, датчики и сети для связи устройств, е изд Результат из Книги Иго Том POSTи обновляет значение термостата для перенастройкикондиционера , а, а принципиальная нарис Но ежели у вас нет проблем с монтированием своей схемы управления, Реферативный журнал Автомобильный и городской транспорт Результат из Книги Roads Исследование опытных образцов позволяет разработать и статистически обосновать схемы проверки качества Пушка тепловая дизельная ремонт своими руками Olenord Рейтинг , голосов Принципиальное устройство такой пушки довольно простое Топливо с помощью топливного насоса подается в Shindengen fhaa data sheet Awaken I Am Tour Dates awakeniamcoshindengenfhaada phase thermostat attached near the regulating Mosfets that disconnects the quick reference data, обозначение на принципиальных схемах symbol, краткое описание general description Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Запросы, похожие на обозначение термостата на принципиальных схемах буквенные обозначения на электрических схемах условные графические обозначения в электрических схемах размеры условные обозначения электрических схем скачать электромагнитный клапан обозначение на электрической схеме условные обозначения в энергетике буквенные обозначения в электротехнике обозначения буквенноцифровые в электрических схемах обозначение контактов на схеме Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

О Б О З Н А Ч Е Н И Я НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ АРМАТУРЫ И СРЕДСТВ АВТОМАТИЗАЦИИ, ПРИНЯТЫЕ В ЗАРУБЕЖНОЙ И ОТЕЧЕСТВЕННОЙ ДОКУМЕНТАЦИИ 1
Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам. На каждой схеме отображаются. Принципиальные схемы.
Принципиальная схема работы термостата. На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе. 1. На однокамерные холодильники устанавливались термостаты следующих обозначений:
Товарисчи!!! подскажите как обозначается буквами узо на схемах и в каком нормативе это прописано!!!! спасибо! Вообще то советы по выбору порядка обозначений элементов принципиальной схемы давались топикстартеру.
Электрическая принципиальная схема холодильника поможет понять работу агрегата в целом. Смотрите также схемы на бытовые холодильники других производителей. Холодильник Атлант МХМ 2808, перестает периодически работать, после поворота термостата на следующую…
Одним из наиболее распространенных приемов конкретизации конструкции является простановка на принципиальных схемах электрических параметров большинства деталей. Чертеж этого витка использован вместо обозначения индуктивности, чтобы подчеркнуть область частот, для которого он рассчитан.
Разработка и производство интегральных схем и пп, силовых модулей, кремниевых структур. Каталог, новости, партнеры. Электрическая принципиальная схема.
Как читать принципиальные схемы? Здесь вы узнаете о том, как научиться различать обозначения радиодеталей на принципиальных схемах. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу И…
Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д. Условные графические обозначения на электрических принципиальных схемах.
Эпра принципиальная схема. Рњрѕр рѕрёрµрѕрѕсѓрѕр сџ сѓрјрµрѕр рѕр сѓс сђрѕрµрѕрёсџ mp4. Обозначения на схемах вентиляционных систем.

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

RDC2-0043, Термостат, регулятор температуры (нагрев, охлаждение)

Внимание! ПО устройства постоянно совершенствуется. Перед эксплуатацией устройства рекомендуется обновить его ПО.

Термостат предназначен для поддержания температуры в заданном диапазоне в режиме нагрева или охлаждения. Конфигурация устройства осуществляется посредством специального ПО, корректировка температуры термостатирования возможна без подключения устройства к ПК. Термостат может быть использован совместно с недельным/суточным таймером RDC2-0041 и годовым таймером RDC2-0042 для работы по расписанию.

Характеристики

датчик температуры – внешний NTC-термистор (не установлен)
диапазон измеряемых температур – определяется термистором
режимы термостатирования – нагрев, охлаждение
установка гистерезиса – есть
активный уровень выходного сигнала – настраиваемый: 0 В или 3,3 В
внешнее управление термостатом – есть
работа по недельному/суточному расписанию – совместно с таймером RDC2-0041
работа по годовому расписанию – совместно с таймером RDC2-0042
настройка – посредством ПК, автономная корректировка температуры
шаг настройки температуры – 0,1С
напряжение питания – 5 В
размеры платы – 50,8 х 50,8 мм
для работы устройства необходим релейный модуль

Описание устройства

Дисплей
В штатном режиме работы на дисплее отображается текущая температура в градусах Цельсия; при корректировки температуры термостатирования – заданная температура термостатирования.

Индикатор
Индикатор отображает состояние выходного сигнала (EN) для управления реле: не светится – сигнал не активен; светится – сигнал активен.

Корректировка температуры
Температуру термостатирования можно корректировать без подключение устройства к ПК с помощью кнопок «меню», «-» и «+». Для корректировки нажмите кнопку «меню». На дисплее отобразится установленная температура термостатирования (Tn), десятичная точка будет мигать. Кнопками «-» и «+» – уменьшение и увеличение температуры – выставите нужное значение. При нажатии на кнопки «-» или «+» значение температуры меняется на шаг (0,1^оС) однократно; при удержании – изменяется с шагом (0,1^оС) до отпускания соответствующей кнопки. Снова нажмите на кнопку «меню» для сохранения нового значения и перехода в штатный режим работы. Если устройство не было сконфигурировано с помощью ПК и не имеет настроек, при нажатии кнопки «меню» на дисплее отобразятся прочерки «- — — -», а кнопки «-» и «+» будут не активны.

Внешнее управление термостатом
Вход «управление» служит для активации / дезактивации термостатирования. Если на вход «управление» подано напряжение 3,3 В, термостатирование активировано, устройство управляет подключенным реле в зависимости от измеряемой температуры. Если на вход «управление» подано напряжение 0 В, термостатирование не активировано, реле отключено, устройство им не управляет, при этом измерение и отображение температуры выполняется. Данная функция позволяет использовать термостат совместно с другими устройствами, например, с таймерами RDC2-0041 и RDC2-0042 для работы по недельному/суточному или годовому расписанию.

Кнопка «включение / отключение» устройства
Для отключения устройства нажмите кнопку «включение / отключение». В отключенном состоянии термостат не измеряет температуру, не выполняет термостатирование и реагирует только на нажатие кнопки «включение / отключение»; реле и дисплей отключены. Для включения устройства снова нажмите кнопку «включение / отключение» – термостат перейдет в штатный режим работы.

Управление модулем реле
Модуль реле управляется сигналом «EN». Активный уровень сигнала задается при конфигурации устройства и может быть равен 0 В или 3,3 В.

Внимание! В зависимости от выбранного активного уровня сигнал «EN» необходимо подтянуть через резистор 10 кОм к противоположному логическому уровню. Таким образом, если активный уровень «EN» — 3,3 В, «EN» нужно подтянуть к 0 В, если активный уровень 0 В, «EN» нужно подтянуть к 3,3 В. Это необходимо для исключения возможности ложного срабатывания реле в момент подачи питания.

Конфигурация устройства

Конфигурация устройства осуществляется с помощью ПО «RDC2-0043».

Внимание! Во время конфигурации устройство обязательно должно быть отключено от оборудования.

Устройство может работать как в режиме нагрева, так и в режиме охлаждения.

Настройки температуры: температура термостатирования Tn, гистерезис – верхнее и нижнее отклонения dTH и dTL.
Активный уровень выходного сигнала: 0 – 0 В, 1 – 3,3 В.
Номинальное сопротивление и значение коэффициента температурной чувствительности (В) предоставляются производителем терморезистора в технической документации. Для повышения точности вычислений температуры рекомендуется измерить сопротивление терморезистора при температуре 25С.
Защита по времени позволяет отключить устройство, если выход находится в активном состоянии больше заданного времени. Для активации выберите «Активировать защиту по времени» и задайте время в минутах. Например, устройство работает в режиме нагрева, защита по времени активирована, уставленное время – 30 минут. Если выход устройства будет непрерывно находиться в активном состоянии, т.е. оборудование будет непрерывно выполнять нагрев, более 30 минут, устройство отключится, выход перейдет в неактивное состояние. При срабатывании защиты светодиод будет моргать, на дисплее будет отображаться последняя измеренная температура, устройство не будет реагировать на нажатия кнопок.
Возврат в штатный режим работы осуществляется только после сброса питания. Возможные причины срабатывания защиты по времени: — неисправен термистор — неисправно подключенное оборудование — задано время, за которое оборудование не «успевает» выполнить нагрев / охлаждение до установленной температуры

Устранение неполадок

1) На дисплее устройства вместо температуры отображаются прочерки «- — — -». Проверьте подключение термистора. Надежно закрепите его и убедитесь в отсутствии дребезга контактов.

Код цвета проводки термостата [Детали цвета проводов Easy HVAC]

Обозначение клеммы Tstat	Цвет провода и клеммы
R — Клемма R является источником питания. Это красный провод, идущий от трансформатора, который обычно находится в кондиционере сплит-систем, но вы можете найти трансформатор в конденсаторном блоке. По этой причине отключите питание конденсатора и воздухообрабатывающего агрегата, прежде чем менять проводку на t-stat или работать с ней. Наконец, если у вас есть пакетный блок, то трансформатор находится в пакетном блоке.	Красный провод для клеммы R — * Вы должны знать, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
RC — Клемма RC предназначена для питания для охлаждения. В некоторых системах HVAC используются два трансформатора. Трансформатор для охлаждения и трансформатор для обогрева. В этом случае питание от трансформатора в системе кондиционирования будет поступать на клемму термостата.Кроме того, следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором.	Красный провод для RC-клеммы. * Учтите, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
RH — Клемма RH предназначена для подачи питания на обогрев. См. RC выше для объяснения. Следует отметить, что между RC и RH может быть установлена ​​перемычка. Наконец, это только для систем отопления и охлаждения, оборудованных одним трансформатором.	Красный провод для правой клеммы. * Учтите, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
Y — Это клемма для охлаждения или кондиционирования воздуха, идущая к реле компрессора. Обычно в сплит-системах к воздухоочистителю подводится провод термостата. Затем этот провод сращивается для отдельной тяги, которая подается к конденсатору.Кроме того, некоторые производители помещают клеммную колодку рядом с платой управления в воздухообрабатывающем устройстве. Следовательно, сращивание не требуется.	Желтый провод для Y-клеммы. * Учтите, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
Y2 — Это терминал для второй ступени охлаждения, если ваша система так оборудована. Наконец, во многих системах есть только один компрессор, но если у вас есть два компрессора (или двухступенчатый компрессор), которые должны работать только от одного термостата, вам понадобится клемма термостата Y2 для охлаждения второй ступени.	* Самый распространенный цвет, который я видел для этой клеммы и обозначения проводов, — голубой, но он варьируется и полностью зависит от установщика, какой цвет использовать. Кроме того, для термостата, кода цвета проводки для этого терминала (если есть) проконсультируйтесь с установщиком. Наконец, если это невозможно, проследите провод до источника.
Вт — Терминал для обогрева. Этот провод должен идти непосредственно к источнику тепла, будь то газовая или масляная печь, электрическая печь, котел или дополнительный нагреватель для теплового насоса.	Белый провод для клеммы W. * Вы должны знать, что это могло измениться, особенно если человек, который подключал термостат, не использовал обычную цветовую кодировку.
W2 — это терминал, используемый для второй ступени нагрева. Есть газовые печи с малым и большим пламенем, а некоторые зависят от управления от двухступенчатого термостата нагрева с выводом W2. Тепловые насосы используют каскад для дополнительного тепла и требуют клеммы W2.	* Самый распространенный цвет, который я видел для этой клеммы и обозначения провода, — это коричневый провод, но он варьируется, и его цвет полностью зависит от установщика.Кроме того, для термостата, цветовой код проводки для этой клеммы (если есть) проконсультируйтесь с установщиком или проследите провод до источника.
G — Это клемма, используемая для реле вентилятора для включения вентилятора внутреннего нагнетателя. Кроме того, в сплит-системе нагнетательный вентилятор находится в устройстве обработки воздуха. Блок нагнетательного вентилятора находится в наружном блоке упаковки.	Зеленый провод для клеммы G. Провод вентилятора. Кроме того, * имейте в виду, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
C — Это вывод, который исходит от трансформатора и необходим для замыкания цепи питания 24 В в термостате, но только если термостат потребляет электричество для питания. Наконец, для питания многих цифровых термостатов требуется 24 вольт, поэтому общий провод необходим.	C означает обычный, и универсального цвета для этого терминала не существует, хотя черный — самый распространенный цвет, который я видел. Для термостата, кода цвета проводки для этого терминала (если есть) проконсультируйтесь с установщиком.Наконец, если это невозможно, проследите провод до источника.
O или B — Эти клеммы предназначены для тепловых насосов, а клемма B t-stat используется для Rheem или Ruud и любого производителя, который запитывает реверсивный клапан в режиме нагрева для теплового насоса. Кроме того, другие производители тепловых насосов используют реверсивный клапан для охлаждения. Клемма термостата O предназначена для этой цели. Этот провод идет к внешнему конденсатору теплового насоса для управления реверсивным клапаном.Наконец, это термостаты теплового насоса.	Оранжевый провод для O и темно-синий провод для B, в зависимости от установщика теплового насоса и производителя. Если у вас есть Trane, Carrier, Goodman, Lennox, Ducane, Heil, Fedders, Amana, Janitrol или любой другой производитель, кроме Rheem или Ruud, вы будете использовать оранжевый провод для реверсивного клапана. Наконец, Рим и Рууд обычно используют синий провод для реверсивного клапана.
E — Этот терминал предназначен для тепловых насосов и означает аварийное отопление.Кроме того, если по какой-либо причине конденсатор теплового насоса выходит из строя и необходимо запустить тепло, существует опция термостатов теплового насоса для аварийного нагрева. Клемма E активирует резервный источник тепла.	E — Для этого обозначения клемм не используется универсальный цвет, но он должен быть подключен непосредственно к реле нагрева или клемме E на клеммной колодке в воздухоподготовителе или агрегате, если у вас есть агрегат с тепловым насосом.
X или Aux — Этот терминал предназначен для резервного питания теплового насоса и позволяет использовать дополнительный нагрев от резервного источника тепла, обычно расположенного в воздухоподготовителе.	X или Aux — для этого обозначения клемм не используется универсальный цвет. Однако это должно быть подключено напрямую к реле нагрева или к вспомогательной клемме на клеммной колодке. Он заканчивается в кондиционере или агрегате, если у вас агрегат с тепловым насосом.
S1 и S2 или (Наружный 1 и Наружный 2) — Некоторые tstats имеют этот терминал. Кроме того, они предназначены для датчика наружной температуры. Для этого используется специальный экранированный провод, полностью отделенный от остальных проводов термостата.Наконец, некоторые производители покажут это клеммами T на своем термостате.	Использование экранированного провода предотвращает воздействие электромагнитных сил, создаваемых другими проводами, на сигнал внутри экранированного провода. Дистанционный датчик температуры — это твердотельное устройство. Кроме того, сигнал, необходимый для получения точной температуры, чувствителен к электромагнитным силам от другого провода внутри конструкции. Наконец, этот тип провода отличается от обычного провода термостата и вообще от отдельного провода.

Обозначения клемм термостата Подключение системы отопления, вентиляции и кондиционирования воздуха 101 Made Simple

Обозначения клемм термостата Пояснения — Вы подключаете проводку к новому термостату или собираетесь подключить новый термостат, и вы хотите понять, какие обозначения клемм используются на вашем старом и новом термостат. Почему с этими обозначениями клемм такая загадка? Как только вы увидите, как это работает, все станет здравым смыслом. Это при условии, что тот, кто подключал термостат, изначально следовал здравому смыслу обозначений.

Хорошим примером этого является то, что я открыл термостаты и увидел черный цвет на клемме R. Зеленый используется на клемме W, а красный — на клемме Y. Как только вы увидите провод термостата и доступные цвета проводов термостата, вы поймете. Что касается тех нетрадиционных проводных термостатов, которые я видел, я могу только думать, что этот человек был дальтоником. И это дает им преимущество в сомнениях. Теперь по обозначениям.

Здесь мы объясним обозначения, куда они идут и что они контролируют.Мы также обратимся к другой статье о цветах обозначений термостатов. Мы получаем массу писем и комментариев по этому поводу, поэтому подумали, что постараемся вам помочь. Надеюсь, вы лучше поймете, как работает ваш термостат, изучив эти обозначения клемм термостата.

Обозначения клемм термостата Пояснения

Сначала мы начнем с самой клеммной колодки термостата. Он спрятан за самим термостатом и на небольшой пластине, называемой основанием термостата.На нем есть маленькие буквы, которые отличаются от термостата к термостату, но наиболее распространенные обозначения: R или RH и RC, G, Y, W и C .

Для тепловых насосов обычно имеются клеммы O и B . Есть и другие, и мы объясним их по ходу дела. Что это за загадочные терминалы, куда они идут и что контролируют?

Список

Обозначения клемм термостата Пояснения

Обозначения клемм термостатов Пояснение
Клемма R	Клемма R — это клемма под напряжением 24 В. Он исходит от трансформатора на 24 В и подает питание на термостат и передает питание на устройство, которым он управляет. Например — если вы включаете только вентилятор, переключатель на термостате, переключатель внутри термостата полностью замыкает цепь и включает реле вентилятора. Таким образом, мощность 24 В будет поступать от трансформатора и поступать на клемму G, которая управляет реле вентилятора. Если ваш термостат имеет только клемму R (в отличие от отдельных клемм RH и RC), то клемма R будет передавать питание на все другие клеммы, кроме клеммы C.
Клеммы RC / RH	Клемма RC — это клемма для 24-вольтного горячего питания, которая передает питание на контур охлаждения для кондиционеров. Если у вас есть RC-терминал, то у вас также есть RH-терминал. Клемма RH передает 24-вольтовую мощность в цепь отопления по запросу на тепло. Если у вас выскочили эти клеммы (провод, который проходит между этими двумя клеммами), то у вас один трансформатор. Если у вас есть отдельные красные провода на этих клеммах, значит, у вас есть две системы трансформаторов — одна для системы отопления, а другая — для системы охлаждения.См. Эту страницу для объяснения того, почему ваша система будет иметь два трансформатора.
Клемма G	Клемма G предназначена для реле вентилятора внутреннего вентилятора. Он получает питание 24 В от клеммы R и включает внутренний вентилятор по запросу на включение вентилятора или по запросу на охлаждение. Вентилятор регулируется по-разному для тепла.
Клемма Y	Клемма Y — это клемма для реле охлаждения в конденсаторном блоке вашего кондиционера (и тепловых насосов).Когда термостат вызывает кондиционер, контакты внутри термостата замыкаются, и Y получает питание 24 В и передает его на контактор компрессора внутри конденсаторного блока. Это, в свою очередь, приводит в действие компрессор и двигатель вентилятора конденсатора. То же самое происходит с течением, но с еще одним случаем, описанным ниже. Дополнением к этому выводу является вывод Y2 для второй ступени охлаждения, если система так оборудована двухступенчатым охлаждением.
Терминал W	Терминал W управляет системой отопления.Если у вас есть печь или бойлер, то эти приборы получают сигнал 24 В от клеммы W на термостате. С котлами это немного отличается в зависимости от типа вашего котла. Водогрейный котел управляется аквастатом, который включает и выключает котел в зависимости от температуры котла. Есть много других способов управления котлом, но обычно при вызове нагрева клемма W на термостате закрывается и получает питание от клеммы R. Эта мощность обычно включает реле, которое включает циркуляционный насос в трубопроводном контуре котла.Вода циркулирует по контуру, и вы получаете тепло. Котел включается и выключается в зависимости от температуры воды, а не от термостата. Печи включаются клеммой W путем включения реле. Газовые печи автоматически включают внутренний вентилятор другим элементом управления в печи. Дополнением к клемме W является клемма W2, предназначенная для второго нагрева. Некоторые системы и термостаты даже имеют W3 для третьей ступени нагрева.
Клемма C	Клемма C является общей на 24 В (в отличие от горячего).Эта клемма необходима для питания термостата, так как для работы термостату требуется источник питания. Эта клемма похожа на нейтраль в цепи на 120 В. Базовая схема требует источника, пути и нагрузки. В этом случае источником является трансформатор, нагрузкой является термостат, а путь — клемма R и клемма C, которая обеспечивает обратный путь к 24-вольтовому трансформатору.
Терминал «O»	Терминал «O» — это элемент управления реверсивным клапаном в тепловых насосах большинства марок.Когда термостат теплового насоса требует охлаждения, эта клемма закрывается и активирует реверсивный клапан, заставляя его переключаться из положения нагрева по умолчанию в положение охлаждения. Это делается для обеспечения отказоустойчивости нагрева, который считается более важным, чем охлаждение. Если реверсивный клапан или его соленоид выйдет из строя по какой-либо причине, у вас, скорее всего, будет тепло. В большинстве случаев безопаснее обходиться без кондиционера, чем без тепла.
Клемма B	Клемма B также предназначена для реверсивного клапана, за исключением того, что в этом случае она меняет положение с охлаждения по умолчанию на положение нагрева внутри теплового насоса.Обычно это используется в тепловых насосах Rheem и Ruud.
Клеммы S1, S2 или T	Эти клеммы используются для датчика температуры наружного воздуха. Этот тип настройки обычно предназначен для тепловых насосов, но также может применяться и для термостата кондиционирования воздуха.

Обозначения клемм термостата — Заключение

Существуют и другие обозначения клемм в различных термостатах от разных производителей, и клеммы обычно предназначены для управления различными объектами в системе HVAC, такими как увлажнитель или электронный воздухоочиститель. Всегда читайте руководство пользователя и делайте снимки того, как текущий термостат подключен, прежде чем отключать проводку. Кроме того, всегда выключайте питание, прежде чем прикасаться к проводам. Во-первых, для безопасности, а во-вторых, потому что вы можете нанести вред системе, соприкоснувшись не с тем проводами. Надеюсь, этот базовый список обозначений клемм проводки термостата вам поможет.

Обозначения клемм термостата

Ресурс: Книга о домашнем комфорте: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Что все эти буквы означают на вашем Электропроводка термостата

Примечание: этот пост был первоначально опубликован 27 июня 2019 г.Мы переиздаем его сейчас в рамках недели, посвященной домашнему уходу в iFixit, и потому, что все больше людей ищут такое решение прямо сейчас.

Если вы заменяете термостат в первый раз, вы можете заметить, что провода подключены к разным клеммам, каждая из которых обозначена определенной буквой. Вот что означают эти буквы.

Заменить термостат очень просто, но иногда буквы на клеммах на старом термостате не совпадают с буквами на новом термостате.Знание того, что обозначает каждая буква и для чего она используется, может помочь вам понять, какой провод куда идет на вашем новом термостате.

Примечание. Хотя в проводке термостата используется только 24 вольта (таким образом, это не будет шокировать вас и даже не будет обнаружено), все же рекомендуется отключить питание всей вашей системы HVAC перед заменой термостата, чтобы не вызвать каких-либо повреждений. проблемы с электрической системой во время работы с ней.

R, Rh, Rc: В вашей системе может быть только провод R, провод Rh и Rc или один провод Rh или Rc.Если у вас есть только провод R, он отвечает за питание всей вашей системы отопления, вентиляции и кондиционирования воздуха (с помощью трансформатора). Если у вас есть как Rh, так и Rc провод, первый питает нагрев, а второй — охлаждение (с использованием двух отдельных трансформаторов). Если, например, у вас есть провод R и провод Rc, провод R управляет системой нагрева.

G: Этот провод управляет вентилятором, который нагнетает теплый или прохладный воздух через все вентиляционные отверстия в вашем доме.Это не заземляющий провод!

C: Это обозначает «общий» провод в системе HVAC, и он обеспечивает питание термостата. Некоторые системы не обеспечивают этого, и это не обязательно требуется для каждого термостата, поскольку некоторые могут питаться от батареи или просто «красть» энергию у других проводов, но если в вашей системе он есть и на вашем термостате есть клемма для этого , вам обязательно нужно его подключить.

Y, Y1, Y2: Каждый раз, когда ваш термостат требует охлаждения, Y-провод используется для отправки сигнала вашей системе HVAC, чтобы он включил кондиционер.Вместо этого можно использовать провода Y1 и Y2, если у вас двухступенчатая система (т. Е. Высокий уровень для очень жарких или холодных дней и низкий уровень для мягких дней).

W, W1, W2: Так же, как Y-провод, W-провод (-а) регулирует нагревание вашей системы.

O, B, O / B: Эти провода отвечают за переключение переключающего клапана в системе теплового насоса. Провод O переключает клапан с нагрева на охлаждение, а провод B переключает клапан с охлаждения на нагрев.Иногда это может быть один провод O / B вместо двух отдельных проводов.

X, AUX: Некоторые системы с тепловым насосом могут обеспечивать дополнительное тепло. Этот провод посылает в вашу систему сигнал, требующий дополнительного нагрева, если наружная температура слишком низкая для работы теплового насоса в одиночку. Сработает вторичный источник тепла, расположенный в воздухообрабатывающем устройстве.

E: Работает почти так же, как дополнительный источник тепла, но только в аварийных целях. Его нужно включать вручную, тогда как дополнительный нагрев может включаться автоматически, если это необходимо. Аварийный обогрев используется только в случае неисправности теплового насоса.

ACC: Некоторые термостаты имеют этот разъем для подключения оборудования, например, увлажнителя или осушителя воздуха в доме.

L: Этот терминал предназначен для световых индикаторов на термостате, иногда когда включается дополнительный или аварийный обогреватель, или если есть общая проблема с вашей системой.

K: Модули защиты проводов Honeywell объединяют провода Y и G в один провод K, который подключается к клемме K на некоторых термостатах Honeywell.Он используется для систем, в которых нет провода C, но есть термостат, который требует его.

S, S1, S2: Эти провода проходят непосредственно снаружи и передают информацию о температуре наружного воздуха на термостат.

Это определенно много информации, которую нужно усвоить сразу, но используйте ее как простое руководство всякий раз, когда вы заменяете термостат. Если вы не совсем уверены, какой провод куда идет или какие конфигурации поддерживает ваша система отопления, вентиляции и кондиционирования, обратитесь к руководствам по эксплуатации систем отопления, вентиляции и кондиционирования воздуха и термостатов.

Значение клеммных букв на термостате

Термостат, который используется для управления системой отопления и охлаждения (HVAC) в вашем доме, представляет собой низковольтное устройство, которое достаточно легко заменить. И замена одного — очень распространенный проект, поскольку домовладельцы заменяют старые термостаты, требующие ручной настройки, на новые программируемые термостаты, которые автоматически изменяют температуру в заданное время.

Но людей часто сбивает с толку система маркировки низковольтных проводов, которая в старом термостате может выглядеть иначе, чем в новом.Вопреки распространенному мнению, буквы не соответствуют цветам проводов, а скорее используются для обозначения различных функциональных сигналов, управляемых каждым проводом.

Как работают термостаты

Термостат подключается к печи или кондиционеру и действует как переключатель для автоматического включения и выключения устройства в зависимости от настройки температуры термостата и / или запрограммированного расписания. Между термостатом и нагревательным или охлаждающим оборудованием проложен комплект низковольтных проводов, которые проходят от клемм управления термостата до клеммных винтов на клеммной колодке управления печью или кондиционером.На этих полосках клемм нанесена маркировка, обозначающая подключение нагрева, подключение охлаждения, подключение вентилятора и подключение теплового насоса, если применимо. Также имеется терминал, который подает питание для запуска каждой из этих функций.

Большинство проводов термостата работают от напряжения 24 В, обеспечиваемого трансформатором, и они, как правило, безопасны для работы без отключения цепи, питающей проводку термостата. Тем не менее, отключение цепи питания термостата перед заменой термостата или работой с низковольтными проводами по-прежнему является хорошей мерой безопасности. Обратите внимание, что только проводка термостата низковольтная; контуры, питающие печи, кондиционеры и тепловые насосы, имеют напряжение 120 или 240 вольт, и их нельзя включать при включенном питании контура.

Буквы на клеммах термостата

Подключить набор проводов термостата довольно просто, если вы знаете, что обозначают буквы клемм и что контролирует каждая клемма. Большинство термостатов следуют стандартной системе обозначений, показанной здесь, но имейте в виду, что клеммы, цвета проводки или количество проводов, включенных в низковольтные кабели для термостатов, не универсальны.Точную информацию о подключении см. На электрической схеме производителя термостата.

• G: Клемма G управляет реле вентилятора и отвечает за автоматическое или ручное включение и выключение вентилятора с помощью термостата.
• RC: Клемма RC представляет собой источник питания для охлаждения на 24 В.
• RH: Клемма RH представляет собой источник питания на 24 В. (Примечание : Клеммы RC и RH соединены перемычками в четырехпроводной системе нагрева / охлаждения и одноступенчатой ​​системе теплового насоса, но не в пятипроводной системе нагрева / охлаждения.)
• Y / O: Клемма Y / O используется для управления охлаждающим конденсатором. Когда термостат требует охлаждения, посылаются сигналы для включения конденсатора и вентилятора нагнетателя, охлаждающего ваш дом.
• W / B: Терминал W / B управляет тепловым реле или клапаном. Когда термостат требует тепла, отправляется сигнал для включения печи и нагнетательного вентилятора или котла, обогревающего ваш дом.
• Y1: Клемма Y1 используется для контакта компрессора в одноступенчатой ​​установке с тепловым насосом.

Советы по замене термостатов

При установке нового термостата, который примерно сопоставим со старым, обычно достаточно просто обратить пристальное внимание на то, где каждый низковольтный провод подключен к старому термостату, а затем прикрепить каждый провод к клемме с такой же маркировкой. на новый термостат. Чтобы упростить задачу, перед отсоединением старого термостата вы можете пометить провода небольшими выступами изоленты.

Иногда новый термостат будет иметь другую маркировку, или он может даже не использовать все провода, которые были подключены к старому термостату.Некоторым новым термостатам требуется не более двух проводов, и они будут работать нормально, если дополнительные провода оставить неподключенными. Ваш термостат может также иметь дополнительные клеммы, которые не относятся к вашей конкретной системе HVAC; Опять же, это не проблема, если используются не все клеммные соединения. Проконсультируйтесь с инструкциями к новому термостату, чтобы определить, какие соединения необходимо выполнить.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией.При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и пояснения, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.
*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например:
обогрев, охлаждение, вентилятор и т. д.На схеме ниже показано, что контролирует каждый провод в вашей системе:

S — Датчики, проводные внутри и вне помещений

Y — ступень компрессора 1 (охлаждение)

Y2 — компрессор 2 ступени (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный нагрев

Доп. / Вт2 — ступень нагрева 2 (нагрев)

Вт — ступень нагрева 1 (нагрев)

R — 24vac (трансформатор отопления)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы в «двухтопливных» системах (системах, использующих
насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного
обогрев). Если у вас двухтопливная система, или если вы не уверены, рекомендуется связаться с
Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству по основному пошаговому руководству по подключению:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим
отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на
ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете
система включается через 5 минут, питание выключено.Если у вас есть цифровой термостат с
пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к
стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что
маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы с маркировкой A B C или 1 2 3, возможно, ваш новый термостат не работает напрямую.
совместимы, так как ваша система требует термостата связи.

Если вы видите толстые, черные или красные провода, значит, у вас есть система сетевого напряжения. Этот тип проводки
требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный
управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой
тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация
пять проводов, однако вы могли видеть только два и целых десять.

Любой провод, который присутствует, но не подключен к терминалу, который вы хотите записать, но вы
не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале
несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или
Другой.

После того, как вы сняли и пометили все провода, которые можно открутить, снимите старую стенку термостата.
пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем
помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве.
(Пример. — У вас есть один провод с маркировкой W-O / B, и мы советуем вставить его в клемму O / B. Если
позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это
провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если
у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка
соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые
иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим
два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC — в
в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой
провод, обозначенный, например, Rc) вы можете удалить любые перемычки между клеммами R и Rc, или
нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и
провод с маркировкой X или B см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть
ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной панели.

Давайте посмотрим на провод G. Этот провод идет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2.
Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете
даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно заклеить
отключите провод B, чтобы он не мог контактировать, а провод O будет подключен к клемме O / B на
ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать
есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих
отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если
у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или
Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в
терминал W2. Если у вас нет провода, подключенного к клемме O / B, подключите провод W к
терминал W.

Цвета проводки термостата | Hawken Energy

Схема проводки и цвета проводов термостата
Обозначение клеммы термостата	Цвет провода и клеммы *
R — Клемма R предназначена для питания термостата. Это происходит от трансформатора, который обычно находится в воздухообрабатывающем устройстве для сплит-систем, но вы можете найти трансформатор в конденсаторном блоке.По этой причине рекомендуется отключить питание конденсатора и воздухообрабатывающего агрегата перед тем, как менять проводку на термостате или работать с ней. Если у вас есть пакетный блок, то трансформатор находится в пакетном блоке.	Красный для клеммы R
RC — Клемма RC предназначена для питания для охлаждения. В некоторых системах HVAC используются два трансформатора. Трансформатор для охлаждения и трансформатор для обогрева. В этом случае питание от трансформатора в системе кондиционирования будет поступать на клемму термостата.Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором.	Красный для RC-терминала
RH — Клемма RH предназначена для подачи питания на обогрев. См. RC выше для объяснения. Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором.	Красный для клеммы RH
Y — Это клемма для охлаждения или кондиционирования воздуха, идущая к реле компрессора.Обычно в сплит-системах протягивают провод термостата к устройству обработки воздуха, а затем этот провод соединяют для отдельного протягивания провода к конденсатору. Некоторые производители помещают клеммную колодку рядом с платой управления в воздухообрабатывающем устройстве, поэтому сращивание не требуется.	Желтый для клеммы Y
Y2 — Это терминал термостата для второй ступени охлаждения, если ваша система так оборудована. Во многих системах есть только один компрессор, но если у вас есть два компрессора, которые должны работать только от одного термостата, вам понадобится клемма термостата Y2 для второй ступени охлаждения.	Голубой для терминала Y2.
W — Терминал термостата для отопления. Этот провод должен идти непосредственно к источнику тепла, будь то газовая или масляная печь, электрическая печь или котел.	Белый для клеммы W.
W2 — Это клемма термостата, используемая для второй ступени нагрева. Есть газовые печи с малым и большим пламенем, а некоторые зависят от управления от двухступенчатого термостата нагрева с выводом W2. Тепловые насосы используют каскад для дополнительного тепла и требуют клеммы W2.	Коричневый для клеммы W2.
G — Это клемма термостата, используемая для реле вентилятора для включения вентилятора внутреннего нагнетателя. В сплит-системе нагнетательный вентилятор находится в блоке обработки воздуха, в то время как в блочном блоке нагнетательный вентилятор находится в наружном блоке.	Зеленый для клеммы G.
C (общий) — Это клемма термостата, которая исходит от трансформатора и необходима для замыкания цепи питания 24 В в термостате, но только если термостат потребляет электричество для питания.Для питания многих цифровых термостатов требуется 24 вольт, поэтому общий провод необходим.	Для этого терминала не существует универсального цвета, хотя часто используется черный.
O или B — Эти клеммы термостата предназначены для тепловых насосов. Клемма термостата B используется для Rheem или Ruud и любого производителя, который включает реверсивный клапан в режиме нагрева для теплового насоса. Большинство других производителей тепловых насосов будут использовать реверсивный клапан для охлаждения, а клемма термостата O будет использоваться для этой цели.Этот провод идет к внешнему конденсатору теплового насоса, где находится реверсивный клапан.	Оранжевый для O и темно-синий для B. (Рим и Рууд обычно используют синий провод для реверсивного клапана. Если у вас есть Trane, Carrier, Goodman, Lennox, Ducane, Heil, Fedders, Amana, Janitrol или любой другой производителя, кроме Rheem или Ruud, вы будете использовать оранжевый провод для реверсивного клапана.)
E — Этот терминал термостата предназначен для тепловых насосов и означает аварийное отопление.Если по какой-либо причине конденсатор теплового насоса выходит из строя и необходимо запустить тепло, есть опция термостатов теплового насоса для аварийного нагрева. По сути, это просто использует резервный источник тепла, который многие тепловые насосы должны обогревать дом, без отправки сигнала конденсатору на запуск тепла. Он должен быть подключен непосредственно к реле обогрева или клемме E на клеммной колодке в воздухообрабатывающем устройстве или агрегате, если у вас агрегат с тепловым насосом.	Для этого обозначения клемм термостата не используется универсальный цвет.
Aux — Этот терминал термостата предназначен для резервного питания теплового насоса и обеспечивает дополнительный нагрев от резервного источника тепла, обычно расположенного в воздухоподготовителе. Это должно быть подключено непосредственно к реле нагрева или вспомогательной клемме на клеммной колодке в воздухообрабатывающем устройстве или агрегате, если у вас есть агрегат с тепловым насосом.	Для этого обозначения клемм термостата не используется универсальный цвет.
S1 и S2 — Некоторые термостаты имеют эту клемму, и она используется для датчика температуры наружного воздуха. Используемый для этого провод должен быть специальным экранированным проводом и полностью отделен от других проводов термостата. Использование экранированного провода предотвращает влияние электромагнитных сил, генерируемых другими проводами, на сигнал внутри экранированного провода.Дистанционный датчик температуры представляет собой твердотельное устройство, и сигнал, необходимый для получения точной температуры, чувствителен к электромагнитным силам от другой проводки внутри конструкции.	Для этого обозначения клемм термостата не используется универсальный цвет.
* Эти цвета могут отличаться, если человек, подключавший термостат, не использовал обычную цветовую кодировку. Большинство технических специалистов используют указанные цвета.

Все, что вам нужно знать об «обычном» проводе — Smart Thermostat Guide

В былые времена термостаты были простыми устройствами включения / выключения, которым не требовалось собственное постоянное питание. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока.

Провод C, или «общий провод», обеспечивает непрерывную подачу питания 24 В переменного тока на термостат.

С технической точки зрения, мощность течет по R (красному) проводу, но не постоянно (во всяком случае, не сама по себе). Чтобы сделать его непрерывным, требуется общий провод для замыкания цепи. Когда цепь замкнута, энергия 24 В будет течь непрерывно.

Если вы подумываете о покупке интеллектуального термостата, вы, вероятно, думаете о том, чтобы установить его самостоятельно.В конце концов, если вы можете заменить выключатель или розетку, вы достаточно квалифицированы, чтобы установить умный термостат — при условии, что в вашей системе уже есть провод C.

Если в вашей системе есть C-провод, он может использоваться или просто спрятан за вашим текущим термостатом.

Если в вашей системе нет C-образного провода, вам потребуется проложить новый кабель от печи к термостату для установки большинства современных моделей интеллектуальных термостатов.

Провод термостата — это просто большая катушка связанных проводов с цветовой кодировкой.«18» обозначает калибр, а «5» — количество отдельных проводов внутри кабеля.

Провод термостата бывает разного веса. Если у вас есть отопление и кондиционер, вам понадобится 18/5. Если у вас есть только тепло, 18/3 вполне достаточно, но вы все равно можете захотеть запустить 18/5, чтобы подготовиться к будущему.

Крупный план провода 18/5. Оттяните пластиковую оболочку, чтобы открыть отдельные провода. Это то, что наматывается на клеммы вашего термостата.

Есть два способа узнать, какие провода есть в вашей системе HVAC.

Метод 1. Посмотрите на провода за термостатом

Отсоедините термостат от стены и посмотрите на провода, соединяющиеся с ним. Если у вас есть провод, подключенный к клемме с надписью «C», вам (вероятно) хорошо подойдет установка интеллектуального термостата.

Если вы, , не видите С-образного провода здесь, на термостате, не думайте, что у вас его еще нет. Его можно воткнуть в стену, что делают некоторые установщики, когда C-провод присутствует, но не нужен.

Вы также можете заглянуть внутрь своей печи (см. Метод 2). Если вы обнаружите в своей печи С-образный провод, то другой конец, вероятно, воткнут в стену за термостатом.

Метод 2: Посмотрите на провода внутри печи

Отключите питание печи и снимите крышку. (Простота выполнения этого способа зависит от печи и установки.)

Найдите ряд винтов, помеченных как R, C, W, W2, G, Y / Y2.

Заглянем внутрь моей газовой печи Rheem 2010 года

Как вы можете видеть на фотографии выше, к этой печи не подключен C-образный провод.Чтобы сделать эту систему HVAC совместимой с интеллектуальным термостатом, потребуется:

• новый пучок проводов, проложенный между печью и термостатом, или
• Venstar Add-a-Wire, или
• интеллектуальный термостат, например ecobee3, который поставляется с комплектом Power Extender Kit для систем без C-провода

Если мысль о том, чтобы копаться в печи или термостате, вас беспокоит, подумайте о найме профессионала для установки вашего интеллектуального термостата.

Стандартов на цвет провода нет! Любой провод можно использовать для любой цели . Предыдущий владелец или разнорабочий мог быть «креативным», поэтому то, что вы найдете за своим термостатом, может отличаться от того, о чем вы читаете в Интернете или здесь. Это фотографии из моего собственного дома, но каждый дом — уникальная снежинка.

Вот распространенных использования для цветов проводов:

• Синий или черный — C — Общий провод, может не использоваться вашим существующим термостатом.Обеспечивает непрерывный поток мощности от красного провода.
• Красный — R — питание 24 В переменного тока от трансформатора печи
• Красный — Rc — 24 В переменного тока (выделено для вызова тепла)
• Красный — Rc — 24 В переменного тока (предназначено для вызова охлаждения)
• Зеленый — G — Вентилятор
• Белый — W — Нагреватель
• Желтый — Y — Кондиционер

Да, вам следует установить С-образный провод, если вы модернизируете термостат.

Почти все современные термостаты, умные или нет, требуют источника питания, и вряд ли это изменится в ближайшее время.

Не освобождаются владельцы Nest

В популярном термостате Nest утверждается, что он работает без С-образного провода, но есть некоторые предостережения. Без C-провода Nest получает питание от вашей системы отопления или охлаждения… при условии, что она работает. Когда он не работает, Nest все равно требуется питание. Гнездо будет «пульсировать» нагревательный провод, включая печь, чтобы получить немного энергии, чтобы поддерживать себя в рабочем состоянии.

В некоторых системах это незаметно, но в других печь реагирует так, как будто получает команду включиться, а затем немедленно выключиться.

Прочтите здесь отзыв одного разочарованного владельца Nest о его опыте работы с проблемой «пульса».

Производитель Nest обновил свою литературу, чтобы предупредить, что Nest может быть несовместим с некоторыми однотактными системами без C-wire, но реальность остается, что устаревшая проводка будет все больше и больше беспокоить .

Перспективы

Большинство штатов объявили вне закона старомодный термостат с «ртутными каплями».Даже самые простые термостаты, представленные сегодня на рынке, по-прежнему нуждаются в источнике питания. Добавление C-образного провода через новую проводку или адаптер обеспечивает совместимость с новой технологией термостата.

Не делайте трюк с «проводом вентилятора»

Это правда, что вы можете использовать провод вентилятора как силовой, но тогда вы (и будущие домовладельцы, живущие в вашем доме) не сможете вручную включите вентилятор. Если вы собираетесь потратить пару сотен долларов на термостат, потратите немного больше на адаптер или на специалиста, который сделает работу правильно.

• Наймите профессионала для прокладки новых проводов между вашей печью и термостатом (или сделайте это самостоятельно)
• Возьмите Venstar Add-a-Wire , который добавляет 5-й провод к вашей 4-проводной схеме
• Приобретите интеллектуальный термостат, предназначенный для работы с системами, в которых отсутствует C-провод , например, ecobee3 (у него есть адаптер для систем C-wireless) или Emerson Sensi (во многих системах не требуется C-провод вообще)

Этот недорогой переходник от Venstar может дополнить недостающий провод.
