Почему люминесцентная лампа не горит: Люминесцентная лампа моргает но не загорается — советы электрика

Основные неисправности люминесцентных ламп. Ремонт светильников с лампами накаливания

Как часто вам приходилось сталкиваться с такой проблемой, что после замены лампочки люстра или светильник перестают гореть? Это может быть связано с самыми разными причинами, и не всегда виноват производитель, особенно если вы приобрели технику от известного мирового бренда. Часто причина поломки кроется в неправильной эксплуатации, неправильной установке, в скачках напряжения в сети.

Самые распространенные поломки:

• механические повреждения во время транспортировки или установки;
• обрыв проводов и выход из строя патрона;
• замыкание;
• неисправность включателей или пультов управления.

Самое уязвимое место любого светильника — это патрон. Когда мы выкручиваем перегоревшую лампочку и устанавливаем новую, мы можем ненароком повредить сам патрон, а также провода, которые идут к клеммам. Кроме того, сами клеммы со временем окисляются, это может приводить к тому, что лампочка постоянно мигает и слышен треск. Единственным выходом в такой ситуации будет обесточивание комнаты, извлечение патрона, его разбор и очистка клемм. Все треснутые или прогоревшие провода нужно заменить, иначе в скором времени вас может ожидать короткое замыкание.

Иногда люди прилагают слишком много усилий при закручивании лампочки, а потом ее невозможно извлечь из патрона, не повредив его. Это тоже связано с окислением. Извлечь такую лампочку можно только разбив ее колбу, а оставшийся цоколь достать с помощью плоскогубцев. Чтобы проблема не повторялась в будущем, попробуйте полностью разобрать патрон, очистить все клеммы. Не забывайте, что лампа очень сильно нагревается, поэтому работайте в перчатках, люстра должна быть обесточенной.

Если у вас имеются настенные бра или , которые вы подключаете в розетку, то причина их выхода из строя может состоять в том, что повреждена вилка или сама розетка. В таком случае вам нужно проверить с помощью мультиметра напряжение на клеммах патрона, возможно также придется разобрать вилку или саму розетку.

Особенно опасны скачки напряжения и поломки для светодиодных лент, энергосберегающих или галогенных ламп. Современные люстры с пультом управления могут не работать по причине того, что из строя выходит трансформатор. Чтобы самостоятельно исправить эту поломку, нужно, как минимум, разбираться в электрике и уметь пользоваться паяльником. Из-за перегрузок тонкие проводки со временем перегорают и вам достаточно только разобрать трансформатор и запаять проводки.

Если вы наблюдаете какие-либо непонятные явления: искрит люстра, выбивает автомат, включатель бьется током, — то не нужно стараться самостоятельно исправить проблему, если вы не уверены в своих силах. Лучшим решением станет отключение света, обесточивание комнаты и вызов электрика.

Ремонт светильников с лампами накаливания.

Устранение неисправностей светильников с лампами накаливания

Техническое обслуживание светильников с лампами накаливания, как правило, проводят одновременно с техническим обслуживанием электропроводок. Состав работ по техническому обслуживанию светильников:

• удаление пыли и грязи с арматуры светильников;
• снятие стекол, электроламп и их промывка;
• замена стекол, имеющих трещины и сколы;
• проверка соответствия мощности установленных ламп;
• проверка крепления, состояния крюков и кронштейнов;
• проверка состояния изоляции проводов в местах ввода их в светильники и в местах оконцевания их;
• снятие корпуса патрона, зачистка контактов, подтягивание ослабевших зажимов;
• осмотр состояния осветительной арматуры и замена неисправных деталей;
• окраска металлических частей арматуры.

Все виды работ проводят при отключении напряжения.

Прекращение освещения — сигнал о неисправности любого светильника. Настольные и напольные светильники ремонтировать гораздо легче, чем настенные и потолочные.

Перегоревшую лампочку в светильнике заменяют. При целой спирали лампу дово-рачивают. Если и после этого она не загорается при включении, лампу пробуют в другом светильнике. Дефект или дефекты встречаются и внутри лампы при целой спирали. Например, разрушен припой электрода и цоколя. В этом случае лампу необходимо заменить новой.

Лампы накаливания часто не выворачиваются из патрона из-за того, что заржавел цоколь или приварился центральный контакт. Применение большого усилия приводит к отрыву цоколя. В этом случае необходимо обесточить электросеть, вывернув предохранительные пробки или отключив автоматические выключатели. Затем надо обмотать колбу в несколько слоев толстой тряпкой, чтобы не порезать руку, если колба лопнет, и попытаться вывернуть лампу. При такой попытке лампа либо вывертывается, либо у нее отрывается баллон, а цоколь остается в патроне. В последнем случае для вывертывания цоколя из патрона придется прибегнуть к помощи плоскогубцев. Край цоколя, выступающий из патрона, надо захватить плоскогубцами и, придерживая патрон рукой, вывернуть цоколь, вращая его плоскогубцами против часовой стрелки. В тех случаях, когда не удается вывинтить цоколь, патрон разбирают.

При замене перегоревшей галогенной лампы (без отражателя или с отражателем, но без защитного стекла) ни в коем случае нельзя касаться стеклянной колбы голыми руками! Колба лампы сделана из плавленого кварца, а если прикоснуться к колбе, на ней непременно останется жирный отпечаток. Жир вызывает кристаллизацию кварца, из-за чего колба разрушается, а лампа перегорает. Чтобы этого не случилось, нужно обязательно держать новую лампу (при замене) салфеткой или бумажкой.

Отсутствие света может быть обусловлено и плохим касанием центрального контакта патрона и цоколя. Узким непроводящим предметом — деревянной щепкой, пластмассовым стержнем — пластинчатый контакт патрона несколько расправляют или отгибают °т фаянсового вкладыша. Нельзя при этом использовать шило, отвертку или карандаш с графитовым стержнем.

Электролампочка может не гореть также при неисправности патрона: винт (или винты) перестал притягивать провода к спецдетали на вкладыше или заржавел. Необходимо разобрать патрон. Эту операцию, как и предыдущую, производят, используя при необходимости дополнительное освещение, поэтому необходима большая ОСТОРОЖНОСТЬ.

Сначала отворачивают юбку патрона. Дальнейший успех работы будет зависеть от длины проводов, прикрепленных к вкладышу и помещенных за пяткой патрона под корпусом светильника. Если длина проводов позволяет, то, взявшись за наружный округлый край, вытягивают вкладыш и осторожно отверткой с рукояткой, не проводящей ток, докручивают винт. Все эти операции необходимо осуществлять так, чтобы пальцами не касаться металлических деталей вкладыша, а отверткой заворачивать лишь один винт, не задевая других частей.

Собирают патрон в обратном порядке. Следует обратить внимание, что вкладыш «сядет» в пятку только после того, как его впадины войдут в выступы. Если их не совместить, то юбка патрона не навинтится.

Иногда возникает необходимость замены проводов в люстре в случае обрыва одного из них в стержне люстры (что может вызвать короткое замыкание и отключение тока в сети). Прежде всего надо выключить в сети ток, опустить колпак и отсоединить провода. Соответствующие провода целесообразно пометить цветными нитками, чтобы при обратной установке люстры сразу получить правильное соединение проводов. Поврежденный участок провода следует снять, отвернув болтик, соединяющий его с патроном лампы. Новый провод следует протянуть (сверху вниз) через весь стержень и присоединить к патрону лампы. Это действие не отличается от описанного при подвеске новой люстры к потолку.

Устранение характерных неисправностей настенных светильников с лампами накаливания.

Если лампа в настенном светильнике не загорается и при повторном нажатии на клавишу выключателя, следует снять колпак. Корпус и колпак соединены резьбой. Корпус изготавливают из пластмассы или из фаянса. Обычно резьба в фаянсовом корпусе выполнена менее качественно, чем в пластмассовом, поэтому при отворачивании колпак иногда заклинивает в резьбе. Применение силы может вызвать появление трещин на стекле, поэтому следует попытаться колпак повернуть немного в сторону закручивания. Такие манипуляции лучше осуществлять в перчатках или рукавицах, что сохранит кожу ладоней от порезов.

При откручивании колпака корпус светильника можно случайно выдернуть вместе с шурупами из дюбелей, и он повисает на проводах. А если патрон вырывается из проводки, то это неизбежно приводит к короткому замыканию. Чтобы исключить подобное, нужно, приступая к ремонту, прежде всего обесточить светильник, установив клавишу выключателя в соответствующее положение.

Патрон предпочтительнее разбирать на отсоединенном от стены светильнике. При этом чем длиннее выступающая из стены проводка, тем с большей свободой можно проводить ремонт. Шурупы, крепящие корпус светильника к стене, не всегда легко отворачиваются, особенно если шлиц на головке шурупа поврежден или лопатка отвертки не соответствует шлицу. Заржавевший шуруп, пересохшие пробки или дюбель еще больше затрудняют отсоединение светильника. Лопаткой крупной отвертки поддевают корпус вблизи шурупа и извлекают его вместе с дюбелем или пробкой. Это надежнее и проще, чем выворачивать шуруп или перепиливать его полотном ножовки сквозь щель между корпусом светильника и стеной. А чтобы не повредить стену, которая служит опорой для рычага-отвертки, под лезвие лопатки подкладывают металлическую пластину.

Светильник, возможно, придется снимать со стены для ремонта и в дальнейшем. Для этого лучше заменить шурупы. Лучше закрепить светильник короткими шурупам Если дюбеля из отверстий вырваны, ставят новые. При отсутствии дюбелей их замена ют пластмассовой трубочкой-изоляцией, снятой с жилы провода подходящего сечения.

В кирпичной или бетонной стене дюбель заменит деревянная пробка. Новые отверстия вместо дефектных засверливать или пробивать шлямбуром не стоит, так как проводка скрытая. Закончив устранение неисправности в светильнике, возвращают на место его колпак.

Характерные неисправности светильников с люминесцентными лампами со стартерами и способы их устранения.

Техническое обслуживание светильников аналогично светильникам с лампами накаливания (см. раздел «Устранение неисправностей светильников с лампами накаливания»).

В светильниках с люминесцентными лампами соединения проводов с патронами ламп и стартеров выполнены в виде безвинтовых зажимов — пружинящих пластин из высококачественной бронзы. Попытка вытянуть провод из такого зажима может привести к поломке зажима. Для освобождения провода вставляют в зажим тонкую отвертку или стальную спицу, которая отожмет пружину и освободит провод. В патронах для люминесцентных ламп и стартеров контактные зажимы рассчитаны на присоединение только медных проводов.

При замене неисправных ламп в люминесцентном светильнике устанавливают новые лампы такой мощности, на которую рассчитан светильник. Установка люминесцентных ламп другой мощности приводит к порче пускорегулирующей аппаратуры и самой лампы.

При замене стартеров и дросселей в светильниках с люминесцентными лампами предварительно проверяют их исправность и правильность подбора. Только после этого заменяют неисправные элементы и вводят светильник в эксплуатацию.

Люминесцентные лампы вынимают из патрона с большой осторожностью, чтобы не скрутить цоколи и не разбить лампу. Находящаяся в лампе капля ртути — сильный и опасный яд.

Люминесцентные светильники представляют собой сложное устройство со многими конструктивными элементами и большим количеством контактов. Поэтому неполадки при эксплуатации ламп бывают очень разнообразными.

Неисправность 1. Лампа не зажигается.

Причина. На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети.

Способ обнаружения. Проверить индикатором или вольтметром наличие и величину напряжения.

Способ устранения. Проверить питающую сеть и обеспечить нормальное напряжение.

Неисправность 2. Лампа не зажигается. На концах лампы нет свечения.

Причина 1. Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами стартеродержателя.

Способ обнаружения. Пошевелить в стороны лампу и стартер в их держателях.

Способ устранения. Обеспечить хороший контакт.

Причина 2. Неисправность лампы, обрыв или перегорание нитей.

Способ обнаружения. Установить заведомо исправную лампу.

Способ устранения. Заменить лампу.

Причина 3. Неисправность стартера — стартер не замыкает цепь накала катодов лампы.

Способ обнаружения. Отсутствует свечение в стартере.

Причина 4. Неисправность в электрической схеме светильника. Способ обнаружения. Проверить все соединения в схеме. Способ устранения. Устранить обнаруженные неисправности. Причина 5. Неисправность ПРА (пускорегулирующей аппаратуры).

Способ обнаружения. Если обрыва проводов, нарушения контактных соединений и ошибок в схеме не обнаружено, то, очевидно, неисправен ПРА.

Способ устранения. Заменить ПРА.

Неисправность 3. Лампа не зажигается. Концы лампы светятся. Причина. Неисправность стартера.

Способ обнаружения. Вынуть стартер, свечение с обоих концов прекратится.

Способ устранения. Заменить стартер.

Неисправность 4. Лампа мигает, но не зажигается, светится на одном конце.

Причина. Ошибки в схеме; замыкание в цепи или патроне, закорачивающее лампу, замыкание выводов электродов лампы.

Способ обнаружения 1. Лампу вынимают и вставляют в светильник, поменяв местами концы лампы. Если светится ранее несветящийся электрод, то лампа исправна.

Способ устранения 1. Проверить, есть ли замыкание в патроне со стороны несветящегося электрода. Если замыкания не обнаружено, проверить схему соединений.

Способ обнаружения 2. Свечение отсутствует на том же конце лампы.

Способ устранения 2. Заменить лампу.

Неисправность 5. Лампа не мигает и не зажигается, свечение имеется на обоих концах электрода.

Причина. Ошибка в схеме, неисправность стартера (пробой конденсатора для п давления радиопомех или залипание контактов стартера).

Способ устранения. Заменить стартер. Неисправность 6. Лампа мигает и не зажигается.

Причина 6. Неисправен стартер; ошибки в схеме; низкое напряжение сети; потеря эмиссии электродов лампы.

Способ обнаружения. Проверить вольтметром напряжение сети.

Способ устранения. Заменить стартер; заменить лампу, обеспечить нормальное напряжение сети.

Неисправность 7. При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает, и лампа не зажигается. Причина. Неисправна

Лампа, в лампу попал воздух. Способ обнаружения аналогичен неисправности 6. Способ устранения. Заменить лампу. Неисправность 8. Лампа попеременно зажигается и гаснет. Причина. Неисправность лампы. Способ обнаружения аналогичен неисправности 6.

Способ устранения. Заменить лампу, если мигание продолжается, то заменить стартер.

Неисправность 9. При включении лампы перегорают спирали ее электродов.

Причина. Неисправность ПРА (нарушена изоляция или межвитковое замыкание в обмотке), в электрической схеме имеется замыкание на корпус.

Способ обнаружения. Произвести тщательный осмотр электрической схемы; проверить изоляцию проводки по отношению к корпусу светильника.

Способ устранения. Заменить ПРА, устранить замыкание.

Неисправность 10. Лампа зажигается, но через несколько часов работы появляется почернение ее концов.

Причина 1. Замыкание на корпус светильника в электрической схеме. Способ обнаружения. Проверить изоляцию проводки. Способ устранения. Устранить замыкание на корпус. Причина 2. Неисправность ПРА.

Способ устранения. Если сила тока превосходит нормальные величины, заменить ПРА.

Неисправность 11. Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы.

Причина. Неисправна лампа; сильные колебания напряжения сети, неплотные контакты; лампа охватывает магнитные силовые линии рассеяния ПРА.

Способ обнаружения. Амперметром проверить величину пускового и рабочего тока.

Способ устранения. Заменить лампу, проверить напряжение сети; проверить контактные соединения;заменить ПРА.

Вы узнаете как определить и устранить неисправность люминесцентного светильника!

Ремонт светильника с люминесцентной лампой.

В прошлой статье Я подробно рассказывал, как отремонтировать своими руками компактные люминесцентные лампы, которые вкручиваются в обычный патрон для лампочек накаливания. Сейчас Я подробно расскажу, как отремонтировать люминесцентные светильники с дросселями и стартерами или на основе электромагнитного балласта или ЭмПРА.

Прежде чем приступать к самостоятельному ремонту:

Необходимо прозвонить на целостность все лампы светильника. Как это сделать читаем здесь. Важно знать, что очень часто в схемах с электромагнитным балластом, к которому подключено 4 лампы- при перегорании одной они все не будут светить. А с дросселем- не будет гореть только одна пара. В редких случаях отказ в работе происходит по вине отсутствия контакта между лампой и ее держателем (патроном). Помогает аккуратное подгибание контактов или замена. Проверьте исправность электросети. Я в этих случаях проверяю наличие напряжения на клемнике, через который светильник подключается к электропроводке дома или квартиры. Следует учитывать, что люминесцентная лампа из-за своих конструктивных особенностей уже может не загореться при температуре окружающей среды меньше -5° С или при периодических скачках напряжения более 7%. Примечание: если перегорела лампа- ее можно отремонтировать способом указанным здесь. Если электропитание стабильное и присутствует на светильнике величиной от 200 до 240 Вольт и исправны лампы следует искать неисправность отдельных элементов схемы включения.

Я всегда ремонт люминесцентного светильника начинаю с осмотра всех элементов, иногда можно выявить визуально почернение неисправного элемента или продергиванием проводков найти отвалившийся.

Если ничего подозрительного не выявлено следует прозвонить целостность всех проводов по порядку, прикладыванием измерительных щупов с обоих сторон каждого провода. Рекомендую прочитать нашу статью «как прозвонить цепь». Далее ремонт своими руками будет отличаться от вида используемой схемы.

Причины неисправностей дроссельных светильников:

Первое, что необходимо проверить- это работоспособность стартера. Для этого Я использую другой заведомо рабочий. Если нет запасного подключите его к электрической розетке через лампу накаливания, т. е. один провод от патрона с лампочкой сразу вставляем в розетку, а второй к одному контакту стартера, а со второго в розетку. Будьте аккуратны, не коснитесь не заизолированных металлических частей, находящихся под напряжением. Менять стартер необходимо на аналогичный по мощности и напряжению на 127 или 220 Вольт. Если стартер исправен- значит виноват дроссель. Прозвоните его обмотку на целостность. При необходимости опять же заменяем на аналогичный по параметрам и конструкции.

Причины неисправностей светильников на основе электронного балласта.

В без дроссельных светильниках используется всего один электронный балласт. Для его проверки Я обычно беру другой с аналогичного рабочего светильника и с соблюдением схемы подключения предварительно помеченных проводов- вставляю его в проверяемый, если не работает светильник- значит не исправен блок.

Неисправный электронный балласт не спешите выкидывать. Разберите его- возможно просто перегорел предохранитель. Меняйте только на тот, который рассчитан на аналогичную максимальную токовую нагрузку, т. е. с одинаковым диаметром плавкой вставки или медной проволочки внутри.

Если предохранитель цел- проверьте мультиметром все сопротивления, конденсаторы, обмотки и т. п. в схеме.

Самые распространенные неисправности люминесцентных светильников.

Лампа при включении многократно мигает, но не зажигается. Чаще всего в этом виновата неисправная лампа. Если после ее замены дефект не исчез- значит ищите замыкание в проводке светильника, или в его патроне с той стороны, где отсутствует свечение люминофора. Если наблюдается продолжительное время свечение на обоих концах лампы, но сама она не зажигается. Ищите причину неисправности в стартере, проводах или патронах. Если при включении появляется и исчезает на концах лампы тусклое свечение оранжевого свечения, значит в лампу попал воздух и ее следует заменить. Если быстро перегорают, тускло светят или чернеют концы лампы, а также наблюдается не равномерное свечение по всей площади лампы- в этом виноват неисправный дроссель или электронный балласт.

Помните, если Вы заметили любую неисправность в работе люминесцентного светильника его необходимо немедленно обесточить приступить к ремонту, потому что поломка одного элемента схемы может повлечь за собой выход из строя и других.

А что будет если в люминесцентный светильник вместо стартера на 220 Вольт установить стартер на 127 Вольт?

Не будет работать люминесцентный светильник. В лучшем случае будет моргать при запуске без выхода в рабочий режим.

Есть у меня абсолютно новые производства СССР светильники для люминесцентных ламп длиной 120 см. В светильнике два дросселя, два стартера, две лампы и один, как я понимаю, конденсатор. На дросселе указана спецификация 220 вольт 50 герц С80. На стартере 220 вольт С80.

Старые толстые лампы не работали. Купил новые более тонкие 35 Ват «Филипс». Установил, включил. Лампы на концах ярко загорелись на долю секунды, затем хлопок и почернели.

Понятно, что сгорели, не понятны причины. Есть ли смысл покупать ещё лампы? Может ли быть причина в стартере, или предьявить претензию магазину за некачественнные лампы?

Повторюсь, что плафоны СССР вместе со стартерами тоже СССР (целая коробка) ранее не работали вообще. Новые в упаковке.

Заранее благодарен за ответ.

Вряд ли надо предъявлять претензии предъявлять магазина. Очевидно, что эти лампы на подходят под старый сосетский светильник. А, кстати, на какую мощность ламп рассчитан светильник? Может, на суммарные 70 Вт не рассчитан?

Может, конечно, и в стартере дело.

Ну и в порядке бреда — может, Филипс светодиодный, а не люминесцентный? Сейчас же делают led-лампы типа T8 — внешне почти они не отличаются от люминесцентных. Более того, они работают в обычных светильниках! Только дроссели вытащить надо.

Если длинной 120 см, значит на 36-40 вт. Должны нормально работать, как старые,толстые, советские на 40 вт, так и новые современные — более тонкие на 36 вт. ЛД или ЛБ. Если на концах ярко загорелись и сгорели, значит слишком большой ток пошёл, что то не так либо в схеме светильника, либо дроссель не тот.

В старых советских светильниках 2 на 40 вт. нормально работают, как те, так и другие.

стал производить ремонт люминесцентного светильника на 4 лампы, на входе электронного балласта 220в, а на контактах патронов для ламп 120в, прозванивал пробником от флюк, одним концом касался нолевого провода на входе в балласт, другим- контакта патронов ламп. может дело в электронном балласте? заранее спасибо.

Алексей, здравствуйте. Вашим методом узнать работает ли ЭПРА или нет не получится. Каждое ЭПРА ведет себя по разному. Как они ведут себя без ламп вообще неизвестно. Здесь нужен комплексный подход. Но самый простой метод это заменить ЭПРА. Порядок действия такой. Прозвонили спирали ламп с обоих концов. Если лампы целые, но не горят, меняете ЭПРА.

Ребята всем привет кто подскажет в чем дело!?у жены люмисцентная лампа на 4 лампочки перестали ярко гореть а еле моргают вначале!?

Павел, здравствуйте. Какое управление лампами? Электронное или через дроссель со стартерами.

Всем привет. Подскажите в чем причина. Был старый советский дроссель с люм лампы. Я подключил с его помощью одну лампу, со встроенным стартером в цоколе. Все работает. Захотел подключить вторую такую лампу к тому же пускателю последовательно. Но две лампы не стартуют. Если их стартануть по отдельности (шунтирую одну из ламп), то горят потом обе. Подскажите чего не хватает данной схеме? Обязателен ли второй дроссель?

При включении ламп параллельно, тоже самое, с той разницей, что лампы тогда вообще не удается стартануть. Пускатель на 36 вт, лампы на 9 вт.

Вообще идея была подключить 4-ре лампы 9 вт через один пускатель 36 вт.

Михали, здравствуйте. Причина в том, что таким образом можно последовательно подключить только две лампы. Это раз. Во вторых, в таких случаях используются стартеры с рабочим напряжением 127 вольт, маркируемые как Double, на 220 вольт маркируются single. Подключаются действительно последовательно. Четыре лампы на один дроссель включить не получится.

Спасибо за ответ, но… Дело в том, что даже две лампы не стартуют самостоятельно. Из вашего сообщения понял, что встроенные стартеры не справляются при последовательном подключении. Заменить на невстроенный конструкция не позволяет. Стартер — это неоновая лампа+конденсатор. Поможет ли замена конденсатора на более мощный, или дело в неоновой лампе? Хотелось бы сделать 4-ре лампы хотя бы с двумя пускателями, а не с четырьмя, т.к. 4-ре не уместятся в корпус.

Михаил, здравствуйте. Да, все правильно, даже две лампы не будут стартовать, потому что стоят другие стартеры. Конденсатором тут не спасешь. Почитайте принцип работы стартера. Он должен нагреться и разомкнуть цепь. Нагрев в данном случае в два раза слабее, поэтому и не происходит размыкания. У вас, при вашем желании только один путь. Купить стартеры на 127 вольт, разобрать, выкусить и впаять вместо тех, что уже стоят в лампах.

Спасибо за совет на счет разборки стартеров на 127 В. Попробую сделать так. Если не получиться, то заменю пускатели на более компактные, чтобы запихнуть 4-ре в корпус на каждую лампу отдельно.

А кто-нибудь разбирал стартер на 127 Вольт. Какой там кондер стоит, и что за лампа? Может дешевле лампу найти нужную с кондером, чем разбирать стартер.

Михаил, а не проще взять ЭПРА на четыре лампы? Тогда просто убираете стартеры и подключаете ЭПРА по схеме к лампам. А стартеры примерно одинаковые. Вы же не думаете, что специально для них будут изобретать какие-то другие формы? Снаружи пластиковая коробушка (раньше металлическая), внутри такой же небольшой по размеру конденсатор и стартер. В принципе и без конденсатора стартер работает, правда чуть хуже, но работает.

Как прозвонить старый промышленный сварочный трансформатор 2 фазный на 380В без подключения электричества мультиметром по обмоткам?

Андрей, здравствуйте. Скорее всего там только две обмотки, одна сетевая, одна низковольтная. Соответственно, четыре вывода, две пары должны прозваниваться, между собой пары прозваниваться не должны. Обмотки должны показывать сопротивление в пределах сотни Ом, не больше.

Добрых суток всем. имеется люминесцентная лампа на 2 по 20 ват филипс каждая, управление дроссельное. Много лет проработала безотказно даже стартер не менял. А вот буквально пол года назад начала кабенится (плохо запусатся) тоесть очень долго запускалась а последнее время и вовсе не включалась. Пересмотрел все соединения, все нормально. Попробовал поменять стартер, ни какого эффекта. Единое заметил что если стартер пошевелить (произвести возбуждение) в гнезде то лампа зажигается и работает в пределах нормы. По совету электриков попробовал запускать лампу без стартера а с помощью жучка. Результат тот же. В спокойном состоянии лампа не зажигается а начнёшь шевелить проволокой (искрить) то срабатывает. Стартера менял много раз от самых дешёвых (кытайскых) до более дорогих. Сейчас стоит филипсовский стартёр. Вчём ещё может быть причина столь непонятного для меня поведения лампы?

Сергей, люминесцентная лампа не вечна, хоть и долговечна. Вы не пробовали менять саму лампу? Со временем запускающие характеристики такой лампы ухудшаются и даже если после «жесткого» запуска жучком она еще работает, это вовсе не значит, что она исправна. Чтобы стартер заработал, через него должен пройти определенный ток, это первое. Если этого не происходит стартер не срабатывает. Второе, один дроссель на две лампы или на каждую свой. Если один, то стартер берется на напряжение 127 вольт, если два дросселя, по каждому на свою лампу, то берется стартер напряжением 220 вольт.

один дросель и стартер на 220.

Не совсем пойму, один дроссель и стартер на 220 на одну лампу? Обе лампы ведут себя одинаково при таком включении? Сколько лет проработали лампы? Если исключить пониженное напряжение и учесть, что оба стартера и дросселя не могут сломаться одновременно, остается только заменить лампу на новую. Или взять хотя бы одну новую лампу и попробовать ее включать на один или другой дроссель. Если же один дроссель на две лампы, стартер должен быть (оба стартера) на 127 вольт.

попробую рассказать Вам фотографиями:

лампы работают в общей сложности ну лет 10 точно, может чуть — чуть меньше.

Последний год начали давать вот такую лажу (сбой), сначала зажигались оооочень долго а после и вообще перестали. Только с помощью покручивания стартера.

Сергей, здравствуйте. Лампы действительно уже пора отправлять на пенсию. Жесткий пуск они еще выдерживают, но через стартер они уже работают плохо и это нормальная ситуация. Стартер на фото если честно вызывает сомнение. Одна из строчек гласит 127 вольт SINGLE, это значит, что она может работать только в единичном режиме, если стоит одна лампа на 127 вольт. Хотя вторая надпись гласит 220 SERIES, но тут никакой уверенности ибо это относится к 220, надо смотреть в интернете по названию стартера, как он может работать при такой маркировке. Почему-то не вижу в светильнике второго стартера. По идее, такие светильники лучше запускаются, когда стоит два стартера, по одному на каждую лампу. Вам лучше «заморочиться» и собрать вот такую схему В принципе, она есть в статье, но тут наглядней. При такой схеме обе лампы зажигаются более устойчиво. В вашей схеме я не нашел второго стартера, еще раз повторюсь, поэтому и может быть довольно нестабильное зажигание ламп. А так, может быть они еще послужат.

В общем для начала поменяю сами лампы, а потом буду смотреть на стартер. К стати стартер там испокон веков был один и работало отлично. Хотя честно сказать я уже и сам запутался, все у кого спрашиваю все и Вы в том числе утверждаете что на две лампы идут два стартера. Самое интересное что до сей поры Оно всё работало. Короче говоря закончу с заменой комплектации обязательно отпишусь, будет познавательно и для других.

Я не спорю, что оно работает. Подобная схема редкость, но она есть и она менее стабильна по сравнению со схемой через два стартера. Это все что я вам хотел объяснить по поводу работы схемы на одном стартере. Для этой схемы лампы должны быть не в пенсионном возрасте.

Всем слушателям добрый вечер. И вам многоуважаемый ОПЫТНЫЙ ЭЛЕКТРИК. Предоставляю вам отчёт о решении моей проблемы. С помощью танца с бубном вокруг лампы был для начала заменён стартер. На старом не работающем стояла маркировка S2 я же заменил на более мощный с маркировкой S10. И вуаля, заработал аки маладой и лампы не пришлось менять, пусть теперь лежат в сторонке на запас как говорится. В общем для тех кто может быть ещё пользуется одностратерной системой под две лампы и вдруг возникли проблемы с запуском, очень рекомендую в этом случае обратить внимание на маркировку стартера. На нём должен стоять значок S10 как на фото .

Всем большое спасибо, всем удачи.

Сергей, здравствуйте. Немного заморочился, долго искал, но таки нашел схему одностартерного запуска двух ламп. Довольно редко встречается в интернете вообще и я не помню такого варианта в колледже, когда мы их изучали. У меня очень хорошая память и я бы точно заметил такой вариант. В чем-то он, конечно хорош. Тут есть момент «теплого» пуска. В двухстартерной схеме может происходить «холодный» пуск одной из ламп. А тут в любом случае запуск «теплый». Но есть и свои недостатки. Следовательно, для запуска такой схемы нужен будет один стартер, рабочим напряжением 220 вольт. И в принципе, если говорить о схеме на рисунке «б», то мощность стартера особой роли играть не должна, ибо он работает как в схеме с одной лампой, с той разницей лишь, что в схему добавляется еще и накальный трансформатор, но особой роли для стартера это играть не должно.

Спасибо большое за в аши старания, только вот ещё объясните, что есть «тёплый» и «холодный» пуск? Я в электрике могу только самое максимум установить розетки, выключатели и самое суперсложное в крутить лампочку))).

Лампы дневного света работают дольше, если обеспечивается «теплый» пуск, за это как раз отвечает стартер. То есть, процесс происходит таким образом: вы подаете напряжение, стартер в этот момент замкнут и начинает нагреваться, за это время по спиралям лампы протекает небольшой ток (можно видеть, как начинают светиться края ламп), стартер нагревается до температуры, когда в нем биметаллическая пластина изгибается и разрывает цепь, дальше в дело вступает дроссель, в момент размыкания противо Э.Д.С. развивает очень большой бросок напряжения, который пробивает пары ртути в лампе и начинается непосредственно процесс горения лампы, дроссель снова вступает в свои права и теперь на нем происходит падение напряжения для поддержания процесса в парах ртути. Стартер уже не работает, потому что напряжение на нем недостаточное, чтобы нагреть пластину. При «холодном» пуске, в случае с двухстартерной схемой из-за разбросов параметров, несовершенства технологических процессов, срока работы ламп и стартеров, пуск осуществляется не всегда равномерно и тогда на одной из ламп может произойти холодный пуск, когда спирали нагреться не успели. Если, например, в лампы накаливания или галогенные поставить блок защиты, который тоже обеспечивает «теплый» пуск, постепенно разогревая спираль и так же постепенно ее остужая, то лампа служит гораздо дольше. То же самое и с люминесцентными лампами. И хотя основным источником являются пары ртути, запуск происходит почти такими же спиралями накаливания, что стоят в обычных лампах.

Спасибо огромное за просвещение. Наблюдая как запускается моя лампа из ваших слов я делаю вывод что пуск у меня всё таки «холодный» так как лампы во время старта «блымают». По этому скорее всего одностартерная система и не получила прав на жизнь среди пользователей. Но так сказать что имеем то имеем. Ещё раз большое спасибо за науку, «пусть удача всегда будет с вами»© (Голодные игры) «И да прибудет с вами сила»© (Звёздные войны))))))))

Сергей, ну тут вопрос двоякий. Схема для теплого запуска более подходит, чем двухстартерная, она просто более сложная для изготовления, потому и не нашла применения. Исходя из стоимости ламп, дешевле делать двухстартерную систему, нежели одностартерную с дополнительным трансформатором накаливания. Да и сам процесс на самом деле довольно быстро протекает. Конечно, в идеальном случае лучше всего поставить электронное ЭПРА и забыть о стартерах. Ну а за пожелания спасибо??

Здравствуйте, у меня такая проблема, светильники с ЭПРА, поменял ЭпрА на новый старый сгорел. Но новый загорается лампы и через несколько секунд гаснет. В чем дело?

Александр, здравствуйте. Для начала проверьте все лампы. Если с ними все в порядке, посмотрите, правильно ли подобрана мощность и собрана схема. Желательно прозвонить все провода, особенно на гнездах для ламп. Проверьте схему. Если все в порядке, значит неисправность в ЭПРА.

Светильник с электронным баластом. YF218 220-240v. Перестали работать, проферял контролькой, на каждом выходе контакта выдает фазу, подскажите в чем причина и что делать.

Сергей, здравствуйте. дело в том, что электронные балласты так не получится проверить. Скорее всего проблема в балласте. Для начала проверьте лампы. С каждой стороны есть усики, между ними находится спираль. То есть, спираль должна прозваниваться. Если лампы целые, то надо менять балласт. Можно и отремонтировать, но дешевле будет взять новый балласт.

Каким образом можно прозвонить лампу.

с каждой стороны лампы есть два усика, между этими усиками находится спираль, следовательно тестером в режиме прозвонки между этими усиками должно прозваниваться.

с каждой стороны должно прозваниваться? на старой лампе с одной сторонв прозванивается, с другой нет(лампа на горит) купил новую лампу, тоже самое(лампа тоже не горит) думал ЭмПРА, купил новую ЭПРА, тоже не горит, виновата лампа? провода прозваниваются нормально, при подключении ЭПРА, надо ли соблюдать к каким концам лампы идут провода? Заранее спасибо.

Да, с каждой стороны должны прозваниваться спирали. Чтобы было проще понять, представьте себе лампочку накаливания, обычную, та, что висит груша нельзя скушать, так вот, лампа люминесцентная это две лампочки накаливания, направленные друг на друга, только свечение происходит не за счет нагрева спиралей, а за счет образования плазменного потока в парах ртути между двумя спиралями. Следовательно, они должны быть целые. Купите две лампы, прозвоните перед установкой, потом поставьте одну, если не загорится, вытащите и снова прозвоните, если с одной стороны перестанет показывать, значит что-то не так подключили. Конкретно «плюс» или «минус», такого понятия у ЭПРА и ЭмПРА не существует, в первом случае это переменный ток, во втором случае газ в лампе меняет направление в одну или в другую сторону, но и там нет плюса и минуса, там высокочастотный ток. Надо лишь соблюдать правильность схемы.

Всем привет хотел бы узнать подскажите пожалуйста у меня тоже есть проблема с дневными лампами Philips td 18 w 4L 54-765 вчера подключил хорошо горели потом 2 из них перестали гореть вытащил из резедки думал будут гореть все перестали гореть подскажите почему перестали гореть. Спасибо за ранее…?

Аслан, для начала было бы неплохо знать, какой у вас балласт, электронный или дроссельный. Если электронный, то остается только проверить лампы на целостность и если они целые, проверить схему (все ли провода на месте и все ли соединены) и если все в порядке, менять электронный балласт, если же дроссельный, то все надо пройти в той же последовательности, но еще и прозвонить балласт.

Здравствуйте. У меня на кухне висит люм лампа.шнур с нее жена забрала на другую а я с переходника сделал другой шнур.ВОПРОС почему со старым шнуром работает а с самодельный нет.

Василий, здравствуйте. Два или три контакта на лампе? Если три, то питание надо подавать на два крайних (они как правило находятся в одной плоскости), третий заземление. Могут тупо не совпадать диаметры штырей и гнезд в переходнике. То есть штыри могут иметь диаметр меньший, чем в переходнике. Ну и так, на заметку. Если со старым работает, а с новым нет, значит нет контакта. А контакта не может быть только там, где вы втыкаете разъем.

Здравствуйте. Перестала работать одностартерная лампа на террасе на даче. Стартер филипс с10. Поменял на такой же. Нет эффекта. Поменял саму лампу, тоже не ответа ни привета. Прозвонил тестером все что мог везде сигнал есть.

Проблемы возникли когда на улице стало -15 -18. В прошлые зимы все работало нормально, хоть и очень долго стартовала.

Илья, здравствуйте. В любом случае, стартер должен подать признаки жизни (хотя бы загореться или моргать), да и лампочка должна тоже подать признаки жизни (края лампы должны слабо светиться). Посмотрите целостность дросселя (это большая катушка, то есть должно прозваниваться между одним контактом и другим). Посмотрите надежно ли замкнуты контакты с обеих сторон на лампу (провода между контактами должны прозваниваться, условно между левым и правым патроном звониться не должно, а вот в самом патроне между усиками да). Вытащите стартер и посмотрите,приходит ли на лампу напряжение. И приходит ли оно на стартер. В принципе больше никаких проблем не должно быть.

Тестер пищит и на обмотку на все контакты справа и слева от нее, на контакты внутри патрона с двух сторон лампы тож пищит, выключатель тоже прозванивается, но лампа не работает, мистика…

Було ужо здесь нечто подобное и мистическое. Я, в принципе, люблю мистику. Но удаленно решить мистические вещи трудно. Попробуйте занести лампу в тепло и проверить.

Можно ли в светильник на 18w,вставить лампу на 14 w?

Наталья, здравствуйте. Да, можно. Ничего страшного в этом случае не будет.

Пожалуйста. На будущее, если лампа немного меньше по мощности, это не страшно, если немного больше, то будет происходить перегрев ЭПРА (электронной пускорегулирующей аппаратуры).

Здравствуйте. У меня возникла следующая проблема: Во время езды на автомобиле а иногда во время заводки загорается индикатор аккумулятора. Генератор давал на ремонт, сказали все Ок, только подшипники поменяли. Месяц без проблем но теперь опять началось. Однажды когда засветился индикатор остановился и снял клеммы с акб и ….работает все но лампочка светиться дальше. Печка, фары и музыка работает. Но приборы скорости и об.двигателя не работают.при повторной заводке проблема пропадает. Иногда на всю поездку иногда хватает на 5-15км. Помогите пожалуйста.

Олег, здравствуйте. Вам надо обратиться к автоэлектрикам. Посудите сами, если проблема была бы в генераторе, то при снятии клемм у вас ничего не работало бы, значит проблема где-то в схеме управления зарядом или в схеме сигнализации. А если учесть, что у вас при этом не работают приборы скорости и оборотов двигателя, значит проблема точно не в генераторе.

А может где-то провод отходить в цепочке генератор-аккумулятор-панель приборов? Стоит ли позванивать все эти проводки? Спасибо.

Провод может отходить, может где-то какая релюшка барахлить, может где-то перетерлась изоляция провода и он коротит на массу, может где-то штекерный разъем барахлить. Я на машинах не спецализируюсь, поэтому подсказать не смогу. Лучше все таки к автоэлектрикам обратиться.

Спасибо большое. Так и сделаю.

Пожалуйста. Потом отпишитесь.

Здравствуйте, не подскажите, вставляю вроде как в новые светильники, новые лампы L18w827.

HEVLAR EL4x18e такой стоит балласт в светильниках. Не разу даже не одна лампочка не попыталась загореться. Обрубал концы после балласта мерил напругу, что там есть. Но лампы не работают. Может ли быть причина в самих лампах? Да и судя по схеме, если одна не работает, то и все не работают.

Евгений, здравствуйте. Вроде как или в новые? Замерять напругу в таких балластах бесполезно, это высокочастотные блоки, обычными тестерами сделать это не получится, да и работают они только когда есть нагрузка. Проверьте лампы тестером, может какая неисправна, если исправны, значит в магазин возвращать светильник, скорее всего поврежден балласт при условии, что напряжение на балласт подается и оно в пределах 220 вольт.

Спасибо, буду пробовать проверять лампы. Светильники достались бесплатно, если не получится, тогда наверное куплю пару дроселей в них, заместо балластов.

Евгений, пожалуйста. Если «по чесноку», то электронные балласты более продвинутый вариант. Недостаток только лишь в разных схемах реализации и сложности проверки. Но достоинств гораздо больше: мягкий пуск продлевает работу лампы, высокочастотный преобразователь снижает мерцание во время работы, запуск практически мгновенный, не приходится ждать, пока лампы проморгаются, отсутствует гудение, сниженное влияние на электросеть. Так что лучше уж или 4х18 один балласт или два балласта 2х18. Но решать, конечно же вам.

Электронный баластник создан для умеющих их ремонтировать,или покупать новые …пустая трата денег …у меня работал полгода и сдох!мастерских нет,запчастей тоже,ищи лампу Ильича!

Если не покупать китайское, то работают они долго, и у них масса преимуществ, как минимум одно из них — продлевание срока службы ламп посредством мягкого поджига и делается это еще и путем теплого поджига, то есть нити ламп сначала разогреваются и только потом происходит пробой паров ртути.

Доброе время суток!

Имеется лименесцентный светильник на 4 лампы.Первые две работают нормально. Ко вторым двум беру два рабочих стартера, вставляю, начинают моргать обе лампы, в итоге загорается одна, вторая нет. Далее беру и один из стартеров вытаскиваю и вдруг загорается вторая лампа. Подскажите пожалуйста в чём может быт причина?

Константин, здравствуйте. Проблема наиболее вероятно в стартере. Тут две проблемы. Либо стартер на 220 вольт, а нужен на 127, либо стартер неисправен. В первом случае (особенно, если один на 127, а второй на 220) лампы либо очень долго загораются, либо не загораются вовсе, во втором случае концы лампы светятся, но пока не выкрутишь стартер, лампа не загорается.

Доброго времени суток!

Можно ли подключить к ПРА от Филипс диодную ленту?

Альберт, здравствуйте. Нет. Светодиодные ленты и ПРА для люминесцентных ламп вообще не совместимы.

Доброго вам дня, Опытный Электрик!

Подскажите у меня есть светильник под цоколь 2G11 с родной лампой 36Вт. Если я поменяю родную лампу на лампу на 18Вт — не сгорит ли лампа?

Алексей, здравствуйте. Сразу не сгорит, но срок службы сократится. Либо быстрее выйдет из строя лампа, либо балласт. Однозначно, режим работы точно не будет нормальным.

Здравствуйте есть такой вопрос, у меня светильник с эпра на которой есть программа примитивная на включение и выключение ламп. Сейчас такая проблема она работает через раз. В этом и вопрос какая деталь эпра отвечает за эту неисправность!

Андрей, здравствуйте. Сайт ориентирован на электротехническую часть, а не на радиоэлектронную. Так что вряд ли вам кто в этом поможет. Вам надо обратиться на радиоэлектронные форумы.

Здравствуйте,светильник на 12 вт,сгорела лампочка,отслужив круглосуточно больше полгода,купила две новые на 12 вт,ставлю и не одна не работает. Светильник на одну лампочку и включается в позетку. В чем может быть проблема? Лампочки скорее всего исправны,так как обе не могут быть не рабочими.

Алина, здравствуйте. Значит проблема вероятнее всего в ЭмПРА. Внутри лампы есть блок, который отвечает за работу лампы. А для того, чтобы понять, в нем дело или нет, надо тестером прозвонить спирали ламп (если четыре контакта на лампе, а обычно так и есть, то должно вызвониться две пары). Если лампа целая, и контакты не поплавились, то есть контактные пластины достают до контактов лампы, значит надо менять ЭмПРА или уже светильник целиком, смотря, что будет дешевле.

всем привет,у меня ситуация следующая,сгорел электронный баласт,я заменил сгоревшие два транзистора и два сопративления и два диода выявленные мультиметром все остальные детали вроде живы,но светильник не включается на одном выходе выдаёт 5,5 вольт на втором 4,5вольта в чём может быть причина?

Здравствуйте. Тут, увы, подобных консультаций никто не дает. Сайт призван помогать тем, кто работает с электричеством, а в вашем случае электроника. И проблема в том, что электронный балласт — это частотный преобразователь, то есть простым тестером узнать напряжение у вас точно не получится, для его ремонта однозначно нужен осциллограф. И это все, что я знаю о ремонте балластов.

ясно,спасибо и на этом,поползу в просторы интернета.

Пожалуйста. Если возникнут вопросы конкретно по электричеству, милости прошу.

Подскажите,эпра т5 2?28вт. В плате сгорел пред.F1.на какой ток он расчитан?

Ник, здравствуйте. Суммарная мощность 60 ватт или ток около 0,27 ампера, учитывая пусковой ток предохранитель должен быть не более 0,5 ампера. Если он будет сгорать, то попробовать 1 ампер, но если и он будет сгорать, значит неисправен сам эпра.

Одноламповый светильник с дросселем. Лампа 18 Вт. L18/640 220 V.

Если лампочка в стартёре горит тусклым светом, а ЛДС не загорается, что может быть причиной?

Если вручную замкнуть-разомкнуть контакты стартёра, лампочка загорается и нормально горит. Иногда, путём шевеления стартёра, можно добиться, что стартёр сверкнёт ярче и сработает зажигание лампы.

Стартёры тоже менял.

Какой должен быть стартёр? У меня s2, single 110-130, series 220-240.

Нужен на single 200? Так надо понимать маркировку лампы «220 вольт»?

Вадим, здравствуйте. Если лампа одна стартер нужно менять на 220. Лучше без надписи про single 110. Надписи на вашем стартере означают что он подходит для одной лампы на 127 вольт или для двух ламп соединенных последовательно (когда две лампы включаются от одного стартера) на 220 вольт. То есть он не рассчитан на запуск одной лампы и напряжения 220 вольт. Меняйте стартер. Все дело в нем.

Здравствуйте, Великий! У меня два в котельной два растровых светильника с электронным балластом. Включаю свет, загораются оба и один сразу гаснет(один и тот же) Если выключить и сразу включить-оба не горят, а если выключить и включить позже-загораются оба и один и тот же опять гаснет. В чем проблема?

Владимир, здравствуйте. Попробуйте поменять местами лампы. Желательно в том же порядке. Если проблема не уйдет, значит беда в балласте, если проблема поменяет места (с одного светильника перейдет на другой), значит какая-то лампа исчерпала свой ресурс.

Здравствуйте. У меня такой вопрос, достались светильники «армстронг» на 4 лампы. Подвесил их в гараже (не отапливается), по чему то не горят. Управление ЭПРА. В араже температура примерно -17 — -20 градусов.

Дмитрий, здравствуйте. Возьмите один светильник домой и попробуйте включить и посмотрите, что будет. Дело в том, что люминесцентные лампы не любят холода, а если они при этом еще и «уставшие», то есть уже выработали свой ресурс, то они в тепле не всегда запускаются от ЭПРА. Если речь идет о дроссельных ЭмПРА (электромагнитных), то стартеры при этом просто светятся. Если речь идет об ЭПРА (электронном), то лампа может и не запуститься вообще и даже не предпринимать таких попыток.

Вопрос Опытному Электрику. Почему в СССР, когда корпуса стартеров изготовлялись.

из алюминия в стартерах на 127В с торца были отверстия диаметром 6 мм.

Ответ,типа для отличения в темноте не прокатит.

Слава, здравствуйте. Насколько мне известно, изначально это отверстие было во всех стартерах. Но несмотря на всё советское «разгильдяйство» все таки экономика развивалась и пришли к выводу, что на 220 контрольного окна не надо, потому что можно четко определить нужный стартер (работает он или нет) и как следствие, это позволяло сократить рабочий процесс (путем уменьшения операций с продукцией, а именно с пробивкой отверстия), а вот на 127 вольт дело осложнялось тем, что они работают в паре и контрольное отверстие позволяло быстрее выполнить визуальный контроль. В ГОСТах ничего про эти отверстия нет, поэтому вам за получением точного ответа нужно обратиться в конструкторское бюро. Все остальные ответы будут на уровне догадок и предположений. Возможно помогут поиски в патентных бюро. Можете попробовать оттолкнуться от этой работы. Я был бы вам очень благодарен, если вы найдя ответ поделитесь им со мной. Одно могу сказать точно, для отличения в темноте это отверстие точно не делалось. Могу лишь предположить, что это делалось для отличия именно стартеров на 127 вольт от стартеров на 220 вольт и для улучшения визуального контроля. Вряд ли это как-то связано с безопасностью и охлаждением.

Здраствуйте! Может вопрос немного не сюда, но думаю очень близко.Есть старые лампы Тесла ртутные дугоразрядные на 250Вт.Цоколь Е40.Также есть апарптура запуска снятая со старого уличного фонаря советского.Она включает дросель, два електролитических конденсатора по 25мкф и еще не знаю что в корпусе как у конденсаторов.. Хочу все это подключить в гараж.Вопрос собственно в том что на дроселе стерлась маркировка..Как узнать на какую лампу он росчитан?Или ето можно определить по емкости конденсаторов? Не хотелось бы что бы рванула лампа с ртутью при проверке.А в уличных столбах наверное на 500Вт стоят лампы.В общем на какую лампу эта обвязка росчитана?

Алексей, здравствуйте. Очень хорошо понимаю ваше желание сэкономить, но поверьте, дешевле будет поставить светодиодные прожекторы, которые значительно подешевели в последнее время. Я не слышал про лампы Тэсла, возможно, вы что-то путаете, как и путаете про электролитические конденсаторы, да еще такой большой емкости. Для запуска ртутных ламп они просто не нужны и плюс ко всему, электролитические конденсаторы не работают на переменном токе, ибо может возникнуть небольшой пиротехнический эффект. Попробовать подключить вы можете. Рвануть не рванет. Лампа должна сначала разгореться, следовательно, она либо загорится, либо нет. Пары ртути в лампе минимальны. И если вдруг произойдет взрыв, достаточно часа два проветрить помещение. Да даже в непроветриваемом и непроветренном помещении находится условно безопасно. То есть, вред конечно же будет, но чтобы он как-то сказался на здоровье, надо каждый день бить по одной лампе и делать это не меньше трех месяцев. Узнать маркировку дросселя можно только по ГОСТу. Для советской аппаратуры такой информации в избытке. Там же указаны все габаритные размеры, тип провода, вес и т.д., по которым можно определить данные дросселя. В уличных столбах могли стоять разные дроссели. Наиболее распространенные 250 и 400, но могли быть 125, 700 и 1000. Несоответствие номиналов приводит либо к быстрому выходу из строя лампы (если дроссель мощнее лампы), либо к сгоранию дросселя (если дроссель слабее лампы). В ртутных (ДРЛ) светильниках никаких конденсаторов не было, да и вообще в газоразрядных конденсаторы могли применяться только как фильтры помех, но в этом случае имели маленькую емкость. В ДНаТах применяется импульсное зажигающее устройство ИЗУ и использовать в них ДРЛ не получится, это убьет лампы ДРЛ. То есть, лампа просто сгорит, без всяких спецэффектов. Вообще очень сложно разбить дугоразрядные лампы (внутреннюю колбу).

Спасибо за ответ!Сам посмотрел схемы в нете,там без конденсаторов.Но некоторые пишут что они нужны для гашения реактивной составляющей..Да эта схемка точно стояла на уличных столбах освещения..сам из такого фонаря списаного ее доставал..Вставил бы фото,но здесь не получается с радикала.. конденсаторы стоят там тоже Тесла цилиндрические в алюминиевом корпусе…хотя сейчас сам уже не понимаю почему електролитические..с другой стороны ето же не любителем собраная схемма…была запущенна в серийное производство и ставилась в тисячи фонарей…непонятно.

Лампы точно Тесла(написано черным по белому в прямом смысле на колбе),целый ящик новых, вот и думал приспособить..А что можно подключить к дросселю что-бы уменьшить его мощность с 400 к 250W??))

Алексей, здравствуйте. Могу предположить только один вариант, что конденсаторы включены по последовательной схеме, то есть их рабочее напряжение увеличивается, а емкость снижается в два раза. Возможно этот вариант использовался для снижения стоимости конденсаторного «вмешательства» и в таком варианте действительно использовались как компенсаторы, поскольку реактивный ток в цепи это зло, от которого стараются избавиться и для этого на крупных подстанциях есть специальные конденсаторные установки. Ссылку только в ручную забивать, к сожалению.

По лампам точно не смогу ничего сказать, тоже нужно фото, возможно, по маркировке можно будет что-то найти.

А вот с дросселем помочь не смогу. Тут вам лучше обратиться на радиоэлектронные форумы, поскольку гашение индуктивности емкостью возможно, но какой конденсатор вам для этого потребуется я сказать не могу. Конденсатор самое дешевое решение. С его помощью можно ограничить ток, с другой стороны именно дроссель этот ток регулирует, а конденсатор в этом случае ток ограничивает, то есть вполне возможна ситуация, что лампа вовсе никак не заработает. Короче говоря, мои познания радиоэлектроники поверхностны и я не смогу вам помочь. Как вариант, отмотать часть обмотки с дросселя или наоборот намотать, но опять же, вам не ко мне, к сожалению.

Доброго времени! В бактерицидном рециркуляторе сгорели сразу две ламаы(15вт), поменяли. Только включили, они опять сгорели. Подозрения пали на прошитую обмотку в дросселе. Установлен дроссель на 15вт. Возможно ли заменить этот дроссель и установить электронный. Что придется передать? В наличии есть элекроннный дроссель ЭпРА 2х18. Спасибо за ответ.

П.с по городу проехался таких дросселей нет.

Кирилл, здравствуйте. Теоретически разница в 3 ватта несущественна, если это и сократит срок службы ламп или электронного балласта, то ненамного. Если лампы сразу сгорели, то это действительно похоже на проблему с дросселем. Проверьте на всякий случай напряжение, чтобы убедиться, что оно соответствует норме. Ну а чтобы заменить на электронный балласт нужно будет просто собрать схему, которая нарисована на балласте (обычно всегда на них она есть). Следовательно, вам больше не потребуется наличие стартеров. В общем, просто соберите схему и если все правильно сделаете, то все заработает без каких-либо проблем.

Доброго времени суток.Подскажите можно ли заменить стартер в люминесцентной лампе которая подключена через провода (нет выключателя),т.е.постоянно под напряжением,корпус старого стартера раскрошился, осталась только начинка стартера?

Ксения, здравствуйте. Голыми руками, конечно, не советую. Но можно взять любую пластиковую лопаточку, провернуть стартер против часовой стрелки и подцепив аккуратно любым инструментом с изолированными ручками, а еще лучше полностью изолированным (если корпус металлический) за контакты и вытащить. Если корпус пластиковый, то таких особенных предосторожностей не надо, можно взять любые пассатижи и вывернуть стартер. Если вы при этом замкнете ножки стартера ничего страшного не произойдет. Сам принцип работы стартера заключается в том, чтобы эти ножки замыкать и размыкать. В замкнутом состоянии происходит «запуск» лампы (точнее подогрев спиралей), при размыкании происходит пробой газов в трубке и зажигание лампы. Если лампа не загорелась процесс повторяется по новой. Таким образом, опасность возникает только при одновременном касании ножек стартера и металлического корпуса, который может быть заземлен и тогда будет короткое замыкание.

Спасибо вам большое за ответ!:)

Здравствуйте! В люминесцентном светильнике установлен эл/м дроссель 20 W, лампа 15 W, стартер S10. Все работает нормально. При замене дросселя на 13 W лампа моргает, но не зажигается. Дроссель исправен. Стартеры S10 перепробовал разных фирм. Результат аналогичный. Вопрос: как зажечь?

Эрик, здравствуйте. Честно говоря не знаю, ибо стартер должен запускать лампы от 4 ватт. Проверить схему. Если все в порядке, применить электронный стартер от какой-нибудь энергосберегающей лампы или специальный стартер для люминесцентной лампы.

Добрый вечер! Столкнулись с проблемой уличного дроссельного светильника, периодически светильник не включается или работает с перебоями. Помогите решить данную проблему!

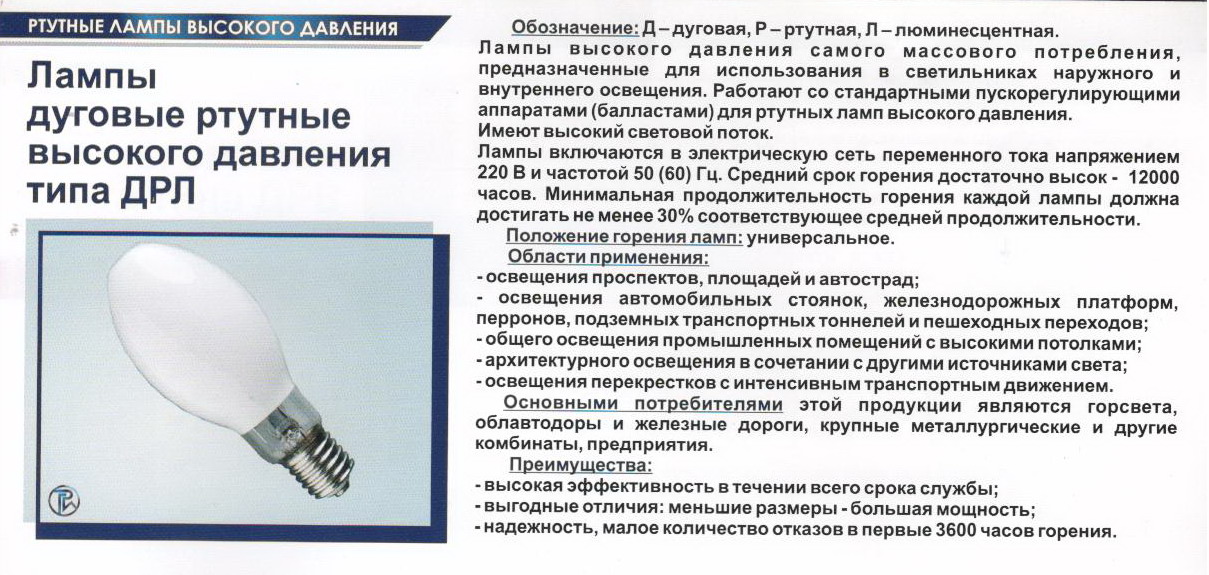

Валерий, здравствуйте. Уличный дроссельный светильник может быть ДРЛ, ДНаТ и т.д. Что именно за светильник?

Светильник с ЭПРА, лампа Филлипс отработала много лет, концы почернели. При включении лампа равномерно еле светится и не разгорается. По лампе «бегают» световые волны. Т.е. Лампа слегка переливается оранжевым светом. Когда работала ярко светилась холодным белым светом.

В чем неисправность? Старая лампа выработала срок или ЭПРА?

Владимир, здравствуйте. Если концы почернели, даже при условии, что спирали целые, лампа все равно считается неисправной по показателю «эмиссия». ЭПРА хорош тем, что «выжимает» из лампы все возможное. Существует два способа пуска люминесцентной лампы: холодный и теплый. При теплом (как у ЭПРА) спирали подогреваются небольшим током, затем происходит пробой газа в колбе и постепенное (на глаз даже не всегда заметно) разогревание лампы. В таком щадящем режиме для лампы она на вид целая и рабочая, но по факту уже давно израсходовавшая свой ресурс. Можете сравнить с аккумулятором. Вроде бы 12 вольт есть, но стоит подключить небольшую нагрузку, как напряжение серьезно просаживается. Так что меняйте лампу, но не ждите, что новая будет работать так же долго. Хотя, кто его знает…

Добрый день! Перестала включаться лампа в светильнике. Если её вынуть и по новой вставить на место то иногда она может загореться, но если выключить, то второй раз уже не включится. В чём может быть причина?

Все зависит от светильника, лампы и ПРА. Лампа сама по себе может исчерпать свой ресурс и хотя спирали целые, лампа уже не является исправной и ей трудно зажечься. Если это дроссельная ПРА, то может быть дроссель, но чаще стартер, быть причиной. Если электронная ПРА, то может и электроника сбой давать. Сначала надо проверить лампу. Если ей большой срок и она часто работала, то у нее может быть слабая эмиссия, потому и не загорается. А насильно вы ее периодически зажигаете. А когда выключаете то ей надо время, чтобы восстановить эмиссию.

ремонт, люминесцентный, светильник

Конструктивно люминисцентная лампа представляет из себя герметичную колбу, покрытую изнутри тонким слоем люминофора. Люминофор служит для преобразования невидимого человеческому глазу ультрафиолетового излучения в видимый свет. Колба наполнена инертным газом (аргоном) и добавлено небольшое паров ртути…

Внутри колбы на ее концах находятся вольфрамовые электроды, соединенными с цоколем лампы. Под действием напряжения между электродами возникает газовый разряд в парах ртути, в результате чего появляется ультрафиолетовое излучение. Это излучение, воздействую на люминофор заставляет его светиться.

Весь процесс включения люминисцентной лампы невозможен без пускорегулирующего аппаратуры, который обеспечивает зажигание и нормальную работу ламп. На сегодняшний день наиболее распространенными схемами включения являются:

Такая схема состоит из индуктивного балласта (дросселя) и импульсного зажигающего устройства (стартера), возможно наличие компенсирующего конденсатора.

При подаче напряжения в стартере возникает тлеющий разряд. Нагреваясь биметаллические пластины, из которых сделаны электроды стартера, замыкаются, в результате чего ток в цепи значительно увеличивается. Увеличившийся ток разогревает электроды люминесцентной лампы, и они начинают испускать электроны. Одновременно с этим электроды стартера остывают, биметаллическая пластина изгибается и цепь разрывается. Таким образом, стартер нужен только в момент запуска, в дальнейшей работе он не участвует и его электроды остаются разомкнутыми. При этом на дросселе, благодаря самоиндукции, возникает кратковременный высоковольтный импульс, который приводит к газовому разряду и зажиганию лампы. Когда лампа горит, напряжение на её электродах ниже напряжения сети на величину эдс самоиндукции, возникающей в дросселе при зажигании лампы. Таким образом дроссель препятствует возрастанию тока в рабочем режиме лампы.

Недостатками данной схемы являются продолжительное время включения светильника, по мере износа дроссель начинает издавать гул, низкая эффективность при отрицательных температурах.

Лампа не зажигается

• Неисправность электросети — проверить наличие напряжения на контактах патрона.
• Плохой контакт между лампой и контактами патрона или между стартером и контактами держателя — пошевелить лампу и стартер. Возможно надо подогнуть контакты патрона для лучшего прилегания.
• Неисправность лампы — проверить целостность нитей накала или заменить на заведомо исправную. Для проверки нитей накала выставляем мультиметр на минимальное сопротивление или на прозвонку и поочередно прозваниваем выводы цоколя с одной стороны и с другой. При исправной лампе должно быть небольшое сопротивление. В случае обрыва мультиметр покажет бесконечное сопротивление.
• Неисправность стартера — не замыкает цепь накала электродов лампы. Заменить стартер.
• Неисправность дросселя — обрыв в обмотке дросселя или межвитковое замыкание. Обрыв дросселя можно определить с помощью мультиметра.

Лампа не зажигается. Свечение по краям лампы

• Неисправность стартера. Если вынуть стартер из держателя, свечение прекратится. Заменить стартер.

Лампа мигает, но не зажигается

• Неисправен стартер — заменить стартер.
• Низкое напряжение сети — проверить мультиметром напряжение.
• Потеря эмиссии электродов лампы — заменить лампу.

На концах включенной лампы появляется и пропадает оранжевое свечение, лампа не зажигается

• В лампу попал воздух — заменить лампу.

Лампа зажигается, но через некоторое время наблюдается потемнение на концах лампы

• Замыкание на корпус светильника — проверить изоляцию.
• Неисправен дроссель — несоответствие пускового и рабочего токов вольт-амперной характеристики. Амперметром проверить значение пускового и рабочего токов.

Лампа периодически зажигается и гаснет

• Неисправна лампа — заменить лампу
• Неисправен стартер — заменить стартер

Лампа зажигается, но на некоторых участках наблюдается свечение в виде оранжевой змейки

• Неисправен дроссель — проверить значение пускового и рабочего токов.
• Неисправна лампа — заменить лампу.

При включении лампы перегорают, потемнение на концах лампы

• Пробой изоляции дросселя — заменить дроссель

При работе светильника слышно гудение

• Колебание пластин дросселя — заменить дроссель

Изменение цвета свечения лампы

• Частичное выгорание люминофора вследствии длительного срока службы лампы — заменить лампу.

На сегодняшний день светильники с ЭПРА постепенно вытесняют электромагнитные пускорегуляторы. Из преимуществ электронных пускорегуляторов стоит отметить увеличенный срок службы люминисцентных ламп, отсутствие шума в работе, легкий запуск в помещениях с отрицательной температурой, экономия электроэнергии по сравнению с электромагнитными ПРА, более высокая надежность, плавное включение без мерцания.

Недостатком электронных балластов является относительная сложность ремонта, так как нужны хотя бы базовые знания электроники и умение пользоваться паяльником. Поэтому проще будет купить новый взамен вышедшему из строя, благо цена не высока.

Если вы все таки хотите сами отремонтировать неисправный ЭПРА, то прежде всего следует провести визуальный осмотр на наличие потемнений деталей, обрыва дорожек. Если внешне все в порядке, то в первую очередь обратить внимание на предохранитель. Если предохранитель целый, то следует проверить конденсаторы и диодный мост, расположенные рядом с предохранителем, а также транзисторы. Еще одним слабым местом может быть пленочный конденсатор С1. В случае его неисправности на включенной лампе будет еле заметное свечение нитей накала.

После ремонта не включайте электронный балласт без нагрузки, это может привести к его выходу из строя.

Любое устройство, требующее наладки и регулировки, обычно не поддается ни тому, ни другому

Неисправности люминесцентных ламп и их устранение

06.10.2014

В данной заметке приведены более свойственные случаи поломок люминесцентных ламп и методы их ликвидации.

1. Люминесцентная лампочка не зажигается.
Причиной может являться повреждение контакта либо разрыв кабель, обрыв электродов в лампе, повреждение стартера и малое напряжение в сети. Для нахождения и ликвидации неполадки, прежде всего, необходимо поменять лампочку; в случае если она снова не будет гореть, сменить стартер и проверить напряжение наконтактах держателя. При отсутствии напряжения в контактах держателя лампыследует отыскать и ликвидировать разрыв сети и проверить контакты в участках присоединения проводков к балластному сопротивлению и держателю.

2. Люминесцентная лампочка мигает, но никак не загорается, свет наблюдается только лишь с одного конца лампы.
Причиной неполадки может быть замыкание в проводах, держателе либо в выводах самой лампы. Для установления и ликвидации неполадки следует переместить лампочку таким образом, чтобы светящийся и неисправный конец поменялись местами. Если при этом повреждение не будет ликвидировано, то необходимо сменить лампочку либо искать изъян в держателе, либо проводке.

3. В концах люминесцентной лампы заметно бледное оранжевое сверкание, которое топропадает, то снова возникает, однако лампочка не зажигается.
Причина неполадки — присутствие воздуха в лампе. Подобная лампочка подлежит смене.

4. Люминесцентная лампочка первоначально загорается нормально, однако потом прослеживается весьма значительное потемнение ее концов, и она гаснет. Обычно подобное проявление связано с поломкой балластного сопротивления, необеспечивающего нужный режим деятельность люминесцентной лампы. При несоответствии лампы вашему напряжению лучше всего и выбрать подходящий вариант. В данном случае необходимо сменить балластное сопротивление.

5. Люминесцентная лампочка время от времени загорается и гаснет.
Это может произойти впоследствии неполадки лампы либо стартера. Следует сменить лампочку либо стартер.

6. При включении люминесцентной лампы перегорают спирали и чернеют края лампы.
В этом случае необходимо проверить напряжение питающей сети и соответствие его напряжению подключаемой лампы, а кроме того балластное сопротивление. Если напряжение сети отвечает напряжению лампы, то неработоспособно балластное сопротивление, которое должно быть заменено.

Принцип работы люминесцентной лампы

Ремонт светильников с люминесцентными лампами

Автор Фома Бахтин На чтение 3 мин. Просмотров 1.8k. Опубликовано 10 марта
Обновлено 19 ноября

Наряду с высокой светоотдачей, экономичностью и большим сроком службы, люминесцентные лампы имеют и свои недостатки. Это – газоразрядные источники света, преобразующие электрическую энергию в световую после прохождение электрического тока через газ.

В отличие от обычных ламп накаливания, их эксплуатация требует обязательного наличия в схеме подключения пускорегулирующей аппаратуры – дросселя и стартера.

Поэтому, светильники с люминесцентными лампами имеют гораздо большее количество контактов и соединений, чем в светильниках с теми-же лампами накаливания, что не может не сказаться на их надёжности в эксплуатации.

«Плохой» контакт

Очень частой причиной неисправности люминесцентных светильников является плохой контакт. Даже при установке и подключении новых светильников нередки случаи, когда лампы или часть ламп в них не загорается именно по этой причине.

Ремонт светильника, в этом случае заключается в протяжке контактов. Обычно, это клеммы дросселя, контакты в ламподержателях (патронах ламп), патроны стартеров. Для устранения плохого контакта лампы в патроне иногда достаточно просто пошевелить лампу.

Неисправности пускорегулирующей аппаратуры (ПРА)

Наиболее частая причина неисправности пускорегулирующей аппаратуры – это негодный стартер, функция которого состоит в замыкании цепи накала электродов лампы («зажигание» лампы). С нерабочим стартером лампа попросту работать не будет – необходима его замена.

Ещё один признак неработающего стартера в светильнике – свечение (мерцание) по краям лампы. Убедиться в его неисправности можно, выкрутив стартер из патрона – свечение по краям исчезает и лампа начинает работать в нормальном режиме. Способ устранения такой неисправности тот-же:  замена стартера.

Неисправность дросселя

Признаки неисправности дросселя могут быть следующими:

• Нормальный запуск лампы, но в процессе её работы видно неравномерное заполнение разрядом пространство в колбе между электродами, а на отдельных её участках свечение в виде змейки. Необходимо проверить значение рабочего и пускового токов лампы. В случае их выхода за пределы нормы, указанные в вольтамперной характеристике, дроссель следует заменить.
• Перегорание спирали в лампе и выход её из строя  – признак частично или полностью пробитой изоляции обмотки. Ремонт – замена дросселя.
• Постоянное гудение дросселя – результат вибрации пластин  его магнитопровода. Устраняется заменой дросселя.

Неисправности люминесцентных ламп

В процессе эксплуатации лампы, её герметичность может быть нарушена и в колбу попадает воздух. Это сопровождается появлением и исчезанием неяркого свечения.

Сгоревшая спираль (наличие чёрного налёта по краям) – визуально проверить это можно, посмотрев внутрь лампы с торцевой части колбы или-же убедиться, «прозвонив» её.

Обломанный или незафиксированный (болтающийся) контакт, напр. в результате неаккуратной установки (снятия) лампы или при неосторожной транспортировке. Такая лампа, по понятным причинам работать не будет и должна быть заменена.

Ремонт люминисцентной лампы

Из старого- как новое! Переборка светильника дневного света.

Не работает люминесцентная лампа — Всё о электрике

Люминесцентные лампы (ЛЛ) используют для освещения и сейчас, несмотря на то, что светодиодные светильники составляют им сильную конкуренцию. Линейные трубчатые лампы чаще устанавливают в офисах, гаражах, на предприятиях, компактные люминесцентные лампы (КЛЛ) устанавливают в быту и в тех же видах помещений что перечислены выше. Для них есть характерные неисправности, поэтому в этой статье мы рассмотрим, как починить люминесцентные светильник.

Описание конструкции

Люминесцентные лампы различаются формой трубчатой колбы, они бывают:

Характерно для КЛЛ, где колба представляет собой трубку, закрученную в спираль или П-образной формы. Это нужно для уменьшения размеров при сохранении длины и площади излучаемой поверхности.

В общем случае колба люминесцентной лампы представляет собой стеклянную трубку внутрь которой закачаны пары ртути и инертные газы. В колбе установлены две спирали, по одной на каждом из ее концов.

При горении разряда в лампе излучается ультрафиолет, чтобы преобразовать его в видимый свет внутренняя поверхность колбы покрыта слоями люминофора.

Трубки бывают разных диаметров и длин. Обычно чем длиннее лампа – тем она мощнее.

Как уже было сказано – у таких ламп есть две спирали. Они нужны для разогрева газов и питания лампы после её запуска. Из колбы выходят по два штыревых контакта от спиралей с каждой из сторон.

Такой способ подключения называется штырьковый цоколь типа G. В зависимости от расстояния между выводами различают цоколи типа G13 и G5. У которых штырьки расположены на расстоянии 13 и 5 мм соответственно.

Схема питания и нормальный режим работы

Люминесцентные лампы отличаются от обычных тем, что для их работы недостаточно просто так подключить её выводы к сети переменного тока 220В. Схема питания предполагает работу люминесцентной лампы с так называемым ПРА – пускоругелирующий аппарат. Они бывают двух типов:

Электромагнитные ПРА считаются устаревшими, но все равно часто используются и по сей день. Они не столь эффективны и дают свет с едва заметными мерцаниями (низкий коэффициент пульсаций), но надежны и просты в ремонте. Поэтому рассмотрим для начала их.

Чтобы зажечь лампу нужно пробить её газовый промежуток для этого нужно создать импульс повышенного напряжения. Поэтому последовательно лампе устанавливают накопитель энергии – дроссель.

Но такая схема работать все равно не будет, нужно управлять процессом разогрева спиралей и накоплением энергии. Спирали разогревают чтобы спровоцировать эмиссию электронов, в результате чего должен возникнуть разряд в ионизированном газе. В трубчатых люминесцентных лампах разряд является тлеющим.

Поэтому параллельно лампе устанавливается стартер. Внутри стартера расположена неоновая лампочка (типа той, что в вашей индикаторной отвёртке или в подсветке выключателя) внутри которой в качестве электродов выступают биметаллические контактные пластины.

Когда вы подаете на схему напряжение холодные биметаллические контакты замкнуты, через них и две спирали, с которыми он соединен последовательно, протекает ток.

Спирали разогреваются, и биметалл нагревается, до тех пор, пока не разомкнутся контакты стартера. Тогда энергия, накопленная в дросселе будет стремиться поддерживать протекание тока, в результате чего напряжение на лампе начинает расти до тех пор, пока не произойдёт пробой, либо не остынут контакты стартера, они замкнутся и процесс разогрева спиралей начнётся заново.

Кроме стартера и дросселя в светильниках устанавливают конденсаторы для подавления помех, но не всегда.

Схема растрового светильника с 4 лампами, где к одному дросселю подключено по две люминесцентных лампы.

Схема светильника с одной люминесцентной лампой:

Электронный ПРА устроен сложнее. В нем используется явление резонанса напряжений. В основе его схемотехники лежит высокочастотный импульсный блок питания, который нагружен на дроссель последовательно, и конденсатор, подключенный параллельно лампе. Принцип действия ЭПРА достоин описания в отдельной статье – Как устроены и работают ЭПРА люминесцентных ламп.

Подключается он проще чем ЭмПРА, схема нанесена на корпусе эпра и подключение заключается в подаче питания на клеммы, обозначенные буквами L1 и L2. А лампа подключается к оставшимся двум парам клемм.

Типовые неисправности ЭмПРА и их ремонт

Давайте ознакомился какие неисправности могут возникать в схеме со стартером и дросселем:

1. Лампа не включается.

2. Лампа тускло светится по краям, но не загорается.

3. Лампа начинает тускло светится по краям, ярко вспыхивает и снова гаснет.

4. Лампа тускло светит или заметны мерцания.

5. Вдоль трубки «бегает» свет, неравномерная засветка или подобные явления.

6. Лампа светится, но края трубки чёрные.

Это основные проблемы с люминесцентными лампами, рассмотрим способы их устранения. Если лампа совсем не включается проверьте:

1. Приходит ли вообще напряжение на светильник. Если нет – ищите обрыв на линии питания.

2. Извлеките лампу из патронов для проверки спиралей. Для этого проверните её вдоль своей оси и выведете штыри из зацепления патронов. Теперь нужно проверить не оборваны ли спирали прозвонкой или тестером. Если они не «звонятся» – значит они перегорели, то есть оборваны. В этом случае нужно заменить лампу.

3. Проверьте есть ли контакты в патроне и в каком они состоянии.

4. Извлеките стартер и установите заведомо исправный. Если его контакты разрушились – процесса прогрева происходить не будет, лампа не включится.

5. Измерьте сопротивление дросселя:

Если оно бесконечно – он сгорел, под замену.

Если оно ниже 40 Ом – межвитковое замыкание. В таком случае лампы могут и работать, но быстро сгорать – дроссель нужно заменить.

Если сопротивление вообще нулевое – значит в дросселе КЗ. Лампы включаться не будут, а процесс поджига люминесцентной лампы стартер будет повторять вновь и вновь – под замену.

Если омметра нет под рукой, можно частично проверить обычной прозвонкой – если цепь в норме (пищит/светится индикатор), тогда дроссель точно не в обрыве, но КЗ не исключено. А если прозвнока не звенит или не горит – дроссель в обрыве. Теперь можно проверить КЗ обмотки на корпус, его быть не должно.

Электронный дроссель для люминесцентной лампы: схема, устройство и неисправности

Большинство ЭПРА которые используют для питания люминесцентных ламп построены по простой схеме на основе автогенератора.

Аналогичная схема, но на плате круглой формы стоит в энергосберегайках (КЛЛ).

На рисунке ниже выделены элементы которые сгорают чаще всего.

Диоды обычно используют типа 1n4007 и подобные маломощные. Транзисторы, в зависимости от мощности лампы, обычно это линейка MJE13001, 13003, 13009 и подобные.

Во многих ситуациях, когда нужно быстро починить светильник – проще заменить ЭПРА полностью, а сгоревшее забрать домой для проверки и ремонта «про запас».

Заключение

Схема питания и ремонт люминесцентных светильников не столь сложен как может показаться и легко поддается ремонту. Если вы используете такие светильники в гараже или мастерской – советую держать несколько рабочих стартеров, на всякий случай. Они выходят из строя чаще всего.

Порядок действий при неисправности люминесцентных ламп

При эксплуатации таких ламп могут появиться неисправности в схеме включения вспомогательной аппаратуры — стартера и дросселя. Если в данной схеме лампа не зажигается, необходимо проверить исправность электросети, а также отдельных элементов схемы включения лампы.

Нормальная эксплуатация лампы существенно зависит от внешних условий — от напряжения питающей сети и от температуры окружающего воздуха.

При исправности электросети и всех элементов схемы включенная лампа все же может не зажигаться, если температура окружающей среды меньше +10° С и если колебание напряжения питающей сети превосходит 6–7%. Зажигание лампы происходит обычно не сразу, а после нескольких срабатываний стартера. Полная длительность зажигания не должна превосходить 15 с. Если в течение этого времени лампа не загорится, то возможны неисправности, которые могут быть как в самой лампе, так и в отдельных элементах схемы включения.

Причинами могут быть неисправности:

• в электросети — наличие обрыва или плохого контакта
• стартера — не замыкает цепь накала электродов лампы
• дросселя — обрыв в обмотке дросселя
• патронов — отсутствие контактов
• лампы — обрыв электродов лампы

Проверка и устранение указанных неисправностей производятся в следующем порядке:

• проверить наличие напряжения на контактах патронов лампы и стартера
• заменить лампу. Если новая лампа зажигается, то замененная лампа была неисправной

При включении лампы свечение люминофора, обуславливаемое возникновением вспомогательного разряда, имеется только в одном конце лампы. Лампа мигает, но не зажигается. Причинами этой неисправности могут быть замыкания в проводке, в патроне, в выходах лампы, где свечение люминофора отсутствует.

Устранение неисправности проводится в следующем порядке:

• Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.
• Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается. Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т. к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым. Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Если лампа периодически зажигается и гаснет, то неисправна лампа и стартер. Лампа неисправна, т.к. падение напряжения на лампе во время ее горения превышает напряжение зажигания разряда в стартере. Необходимо проверить падение напряжения в лампе. Если оно превышает значения, указанные в таблице, то данная лампа должна быть заменена новой. Если напряжение зажигания разряда в стартере ниже минимально допустимого значения, значит неисправен стартер.

Лампа зажигается нормально, но горит очень тускло, световой поток, излучаемый лампой, недостаточен. Это объясняется тем, что дроссель не обеспечивает надлежащего режима работы лампы. Если рабочий ток лампы меньше, чем минимально допустимое значение, указанное в таблице, то следует сменить дроссель. Если ток лампы не выходит за нижний предел, значит, лампа должна быть заменена, поскольку в ней мало ртути.

Если при включении установки перегорают спирали лампы, то должен быть заменен дроссель, т. к. в его обмотке частично или полностью пробита изоляция.

При любой неисправности в установке с люминесцентными лампами установка должна быть немедленно отключена. Причина неисправности должна быть выяснена и устранена, поскольку неисправность одного элемента может привести к порче других.

Не работает люминесцентная лампа

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

Типовые неисправности светильников с люминесцентными лампами.

Неисправность

Необходимо заменить лампу

Трубчатые лампы имеют двухштырьковые следующие типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние – 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние – 5 мм) для ламп диаметром 16 мм.

Особенность устройства компактных люминесцентных ламп в том, что трубка делается специальной формы для уменьшения длины лампы. Многие компактные люминесцентные лампы небольшой мощности (до 20 Вт) предназначенные для замены ламп накаливания и сконструированы так, что могут ввертываться в резьбовой патрон непосредственно или через адаптер. Компактные люминесцентные лампы могут быть разных форм, могут быть с электронным пускорегулирующим аппаратом (ЭПРА) и разной длины.

Люминесцентные лампы требуют работы специального устройства – пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Достоинства: По сравнению с лампами накаливания экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где свет горит много часов.

Недостатки: При температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Меняя виды люминофора, можно изменять цветовые характеристики ламп.

Буквы, входящие в наименование типов таких ламп, означают:

• Л – люминесцентная,
• Б – белой цветности,
• ТБ – тепло-белая,
• Д – дневной цветности,
• Ц – с улучшенной цветопередачей,
• цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах.

Например, ЛДЦ-18 – лампа люминесцентная, дневная, с улучшенной цветопередачей, мощностью 18 Вт.

Схемы подключения люминесцентных ламп

Для подключения люминесцентной лампы в осветительную электросеть квартиры и офиса необходимо использовать специальную пускорегулирующую аппаратуру (ПРА). На практике применяются два различных вида ПРА. Это – электронный вид (ЭПРА или «электронный балласт»), представляющий собой электронную схему запуска лампы, и электромагнитный – ЭМПРА, состоящий из дросселей и стартёров. Последний вид пускорегулирующей аппаратуры получил наибольшее распространение, а схема подключения с помощью ЭМПРА (стартёрная схема подключения) выглядит следующим образом.

где:

• С – компенсационный конденсатор
• LL – дроссель
• EL – лампа люминесцентная
• SF – стартёр

Наиболее часто используются светильники, содержащие две последовательно подключённые лампы. Для включения в осветительную сеть двух люминесцентных ламп используется следующая схема:

А – для люминесцентных ламп мощностью 20 (18) ВТ

В – для люминесцентных ламп мощностью 40 (36) ВТ

При использовании схемы «А» следует учесть, что мощности дросселя LL должна хватать для работы с двумя лампами, а стартёры должны иметь рабочее напряжение 127 вольт.

Светильник с люминесцентными лампами работает следующим образом – трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его энергии накопленной хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе, пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека. Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С, обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД лампы 50-60%, с конденсатором С – 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильника может заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

{SOURCE}

Причина	Способ устранения
Срабатывает защита при включении светильника	1. Пробой компенсирующего конденсатора (от радиопомех) на входе светильника. 2. Замыкание в цепи за автоматом.	1. Заменить конденсатор. 2. Проверить напряжение на контактах патронов и стартера. 3. Заменить лампу на исправную. 4. Проверить целостность спиралей лампы.
Лампа не зажигается.	На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети.	Проверить индикатором или тестером наличие и значение напряжения питания.
Лампа не зажигается, на концах лампы нет свечения.	1. Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами держателя стартера. 2. Неисправность лампы, обрыв или перегорание спиралей. 3. Неисправность стартера – стартер не замыкает цепь накала электродовлампы. 4. Неисправность в электрической схеме светильника. 5. Неисправен дроссель.	1. Пошевелить в стороны лампу и стартер. 2. Установить заведомо исправную лампу. 3. Если отсутствует свечение в стартере, заменить стартер. 4. Проверить все соединения в электрической схеме. 5. Если обрыва проводов, нарушения контактных соединений и ошибок в электрической схеме не обнаружено, то, неисправен дроссель.
Лампа не зажигается, концы лампы светятся.	Неисправен стартер.	Заменить стартер.
Лампа мигает, но не зажигается, имеется свечение на одном конце.	1. Ошибки в электрической схеме. 2. Замыкание в электрической цепи или патроне, которое может закорачивать лампу. 3. Замыкание выводов электродов лампы.	1. Лампы вынуть и вставить, поменять местами концы. Если светится ранее несветящийся электрод, то лампа исправна. 2. Если свечение отсутствует на том же конце лампы, проверить, есть ли замыкание в патроне со стороны несветящегося электрода. 3. Если замыкание не обнаружено, проверить схему соединений. 4.Заменить лампу
Лампа не мигает и не зажигается, свечение имеется на обоих концах электродов.	1. Ошибка в электрической схеме. 2. Неисправность стартера (пробой конденсатора для подавления радиопомех или залипание контактов стартера).	Заменить стартер.
Лампа мигает и не зажигается	1. Неисправен стартер. 2. Ошибки в электрической схеме. 3. Низкое напряжение сети.	1. Проверить тестером напряжение сети. 2. Заменить стартер. 3. Заменить лампу.
При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается.	Неисправна лампа, в лампу попал воздух
Лампа попеременно зажигается и гаснет	Неисправность лампы	1.Необходимо заменить лампу. 2. Если мигание продолжается, то заменить стартер.
При включении лампы перегорают спирали ее электродов.	1. Неисправность дросселя (нарушена изоляция или межвитковое замыкание в обмотке). 2. В электрической схеме имеется замыкание на корпус.	1. Проверить электрическую схему. 2. Проверить изоляцию проводов. 3.Проверить в электрической схеме замыкание на корпус светильника
Лампа зажигается, но через несколько часов работы появляется почернение ее концов.	1. Замыкание на корпус светильника в электрической схеме. 2. Неисправность дросселя.	1. Проверить замыкание на корпус, проверить изоляцию проводки. 2. Тестером проверить величину пускового и рабочего тока, если эти величины превосходят нормальные значения, заменить дроссель.
Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы	1. Неисправна лампа. 2. Сильные колебания напряжения сети. 3. Плохой контакт в соединениях. 4. Лампа охватывает магнитные силовые линии рассеяния дросселя.	1. Необходимо заменить лампу. 2. Проверить напряжение сети. 3. Проверить контактные соединения. 4. Заменить дроссель.

Неисправности светильников с люминесцентными лампами

Сложное устройство запуска и особенности работы люминесцентных ламп приводят к разным неисправностям и проблемам в работе. При минусовых температурах или низкому напряжению лампы могут вообще не запускаться.
Бывают разные неисправности в процессе эксплуатации подобных ламп освещения, нужно немедленно отключать светильник от сети если возникает какая то неполадка или лампа долго не зажигается, чтоб не привести к выходу с строя всех элементов светильника.

Итак рассмотрим наиболее встречающиеся неисправности подобного типа освещения:

Лампа не запускается

• поломка стартера
• обрыв электродов в лампе
• обрыв соединяющих элементы светильника проводников
• плохой контакт и окисленость контактов
• поломка дросселя

Прежде всего нужно попробовать сменить лампу, на заведомо исправную. Если она тоже не светится, заменить стартер.
Если это не привело к успеху, следует убедится в присутствие напряжения на контактах стартера, лампы, дросселя и устранить все обрывы и почистить места где отсутствует контакт.

Лампа не запускается но мигает (свечение на одном из концов)

• замыкание в проводах патрона где нет свечения
• замыкание спирали самой лампы

Попробуйте развернуть лампу в противоположную сторону и убедится в исправности самой нити лампы, если же ситуация повторяется в независимости от положений лампы, нужно искать причину в изоляции проводов подходящих к патрону и осматривать сам патрон на предмет замыкания, удобней всего сделать прозвонку цепей без напряжения.

Лампа не запускается, на концах трубки наблюдается продолжительное «свечение»

• неисправность стартера
• замыкания проводов или патрона стартера

Следует выбрать стартер с гнезда, если свечение на концах лампы исчезло — неисправность в стартере, его нужно заменить.
Если же свечение сохраняется в независимости от присутствия стартера в гнезде — причина неисправности в закорачиванию проводов идущих к гнезду стартера или же проблема в самом гнезде.

Лампа нормально не зажигается, происходит тусклое «свечение»

Скорее всего герметичность колбы нарушена и в лампу попал воздух, лампа неисправна. Ее нужно заменить.

Лампа светится нормально, но в течение пару часов работы, темнее на концах черными точками выпаливая люминофор

Со временем такая лампа перестанет и включатся, так как происходит износ из за неправильной работы дросселя.
Дроссель необходимо заменить.

Лампа запускается но в процессе свечения наблюдаются выхревания зарядов и не равномерное свечение

Скорее всего виновник подобного действа — дроссель, ток лампы очень большой. Но чтоб в этом убедится попробуйте несколько раз перезапустить лампу, прокрутить лампу и поменять концами лампы в светильнике, если ничего не помогает, поменяйте дроссель.
Иногда подобные явления наблюдаются при отрицательных температурах в помещению где находится светильник.

Лампа светится очень тускло

Попробуйте заменить лампу, если результат без изменений, дроссель вышел из строя

Лампа полу-зажигается и сразу же гаснет, такие характерные мерцания

Скорее всего лампа вышла из строя или что редко случается неисправность дросселя. Проверяется заведомо исправной лампой.

Быстро перегорают нити накала в лампе

Прежде всего следует обратить внимание на стартер, если он нормально зажигает лампу, то дело в старых неисправных лампах или же недопустимое превышающее напряжение в сети.

как самостоятельно выяснить, почему не работает лампа дневного света и как починить своими руками > Свет и светильники

Схема энергосберегающей лампы: принцип работы и устройство

Читайте здесь, как устроена и работает схема энергосберегающей лампы, какие виды таких приборов освещения существуют, какие у них главные эксплуатационные характеристики, каковы принципы и устройство их работы, какие компоненты составляют их схему и как происходит зажигание. …

14 03 2021 12:21:57

Светодиод это: что такое, назначение, как определить для чего нужен

Узнайте, что светодиод – это полупроводниковый элемент, который используется для индикации и производства осветительных приборов. Читайте, по каким признакам классифицируются диоды, излучающие свет. Какие характеристики обязательно нужно учесть при покупке, какие достоинства и недостатки у светодиодов, используемых в осветительных приборах….

02 03 2021 16:54:20

Цветы светильники из изолона: как сделать ростовой торшер в виде большой розы

Читайте здесь, как сделать цветы светильники из изолона своими руками, какие инструменты и материалы для этого потребуются, из каких основных этапов состоит процесс изготовления цветка, стеблей и листьев, и как правильно подсоединить шнур с выключателем и патрон для лампочки в собранный светильник….

01 03 2021 11:11:55

Мощные светодиоды: какая яркость у самых мощных диодов

Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их характеризуют, в каких областях они чаще всего применяются и какие входят в Т О П популярных на сегодня моделей….

26 02 2021 7:50:38

Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания LED элементов, что надо сделать для защиты от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости….

08 02 2021 6:56:20

Схема драйвера для прожектора LED на 50 W

Смотрите здесь электрическую схему драйвера для прожектора led на 50 w. Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками….

03 02 2021 6:10:39

Неоновая подсветка: освещение для комнат и квартир с использованием неона

Читайте здесь, что такое неоновая подсветка, из каких конструктивных элементов состоит неоновый светильник и на каком принципе он работает, какие популярные варианты применения его в интерьере существуют, что нужно учесть при установке такой системы освещения и на что обратить внимание при выборе оборудования для нее. …

02 02 2021 3:39:57

Устройство светодиодной ленты 12 вольт: принцип работы и как устроена

Читайте, какие светодиодные ленты доступны на рынке, чем они отличаются друг от друга. Узнайте устройство светодиодной ленты на 12 вольт, Критерии выбора и способы подключения к сети. Как рассчитать мощность блока питания, когда требуется включение в схему контроллера и усилителей….

16 01 2021 16:39:44

Замена лампы ближнего света Рено Меган 2

Читайте здесь, как происходит замена лампы ближнего света Рено Меган 2 своими руками, какие лампы для этого подойдут, каковы главные особенности процедуры, как выполнить ее через отверстия в подкрылках и моторный отсек….

28 12 2020 10:55:13

Прибор для проверки светодиодов своими руками: схема супер тестера Led

Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно….

23 12 2020 5:11:30

Двухцветный светодиод: характеристики диодов с двумя и тремя выводами, схема подключения

Читайте, что такое двухцветный светодиод, какая у него конструкция и принцип работы. Узнайте. Где эти элементы используются и как подключаются. Какие системы управления создаются на основе диодов с током до 1 А и таймером 555. Что можно сделать из двухцветных светодиодов в домашних условиях. Какие недостатки у самодельных приборов на основе этого типа радиоэлементов….

20 12 2020 12:19:46

Подсветка WLED: что это, отличия, лучше LED или WLED

Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности….

13 12 2020 7:51:50

Контурная подсветка и архитектурное освещение зданий

Читайте здесь, что такое контурная подсветка зданий, каковы ее общие задачи, какие требования, нормы и правила существуют для этого типа освещения, какие главные виды контурной подсветки фасадов бывают, чем они отличаются, а также какие виды светильников в них применяются….

08 12 2020 19:38:51

Вакуумный диод: устройство, принцип работы, вольт амперная характеристика

Читайте, что такое вакуумный диод, чем отличается от полупроводникового. Узнайте, как он устроен и по какому принципу работает. Как создается график В А Х, на какие особенности необходимо обратить внимание. В каком оборудовании используются электровакуумные диоды, что нужно учесть при выборе….

07 12 2020 0:56:36

Светодиод 3 Вт: характеристика LED 3 w

Читайте, в чем состоят особенности конструкции светодиодов мощностью 3 ватта. Узнайте, его технические характеристики, специфические качества элементов и схему подключения светильников….

25 11 2020 19:11:45

Диммируемые светодиодные лампы: что такое диммирование, потолочные светильники и лампы с диммером, бывают ли регулируемые лампочки e14, e27, g4

Смотрите здесь, что такое диммер и каковы особенности его работы, как выбрать диммируемые светодиодные лампы. Узнайте, что такое мерцание светодиодов, уровни диммирования и какие существуют цоколи ламп. Читайте, что такое цветовая температура, световой поток и индекс цветопередачи….

23 11 2020 22:21:43

Светодиодная лента: что это такое, особенности маркировки, для чего используется, каких цветов бывает и как выбрать диодную ленту

Читайте, какие светодиодные ленты предлагает рынок, какая Led лента лучшая для дома. Узнайте, как расшифровать маркировку и выбрать изделие по напряжению, мощности, световой отдаче, цвету. Как подобрать драйвер для приобретенной ленты. Как определить длину отрезка, если блок питания уже куплен….

07 11 2020 4:29:25

Cree Q5 характеристики и сравнение с другими диодами

Читайте здесь, какие характеристики имеют светодиоды Cree Q5, какие основные особенности имеют ультра-яркие их модификации High Brightness, каковы главные плюсы и минусы светодиодов Q5, какие аналоги существуют и как отличить оригинал от подделки….

04 11 2020 8:57:56

Возможные неисправности люминесцентных ламп — Блог о строительстве

Таблица 4.Неисправность Причина Способ обнаружения неисправности Способ устранения неисправности Лампа не зажигается На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети Проверить индикатором или вольтметром наличие и величину напряжения Проверить питающую сеть и обеспечить нормальное напряжение. Лампа не зажигается.

На концах лампы нет свечения Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами стартеродержателя. Пошевелить в стороны лампу и стартер в их держателях. Обеспечить хороший контакт.

Неисправность лампы, обрыв или перегорание нитей Установить заведомо исправную лампу Заменить лампу Неисправность стартера – стартер не замыкает цепь накала катодов лампы. Отсутствует свечение в стартере. Заменить стартер Неисправность в электрической схеме светильника.

Проверить все соединения в схеме. Устранить обнаруженные неисправности. Неисправность ПРА (пускорегулирующей аппаратуры) Если обрыва проводов, нарушения контактных соединений и ошибок в схеме не обнаружено, то, очевидно, неисправен ПРА.

Заменить ПРА. Лампа не зажигается. Концы лампы светятся.

Неисправность стартера Вынуть стартер, свечение с обоих концов прекратится. Заменить стартер. Лампа мигает, но не зажигается, имеется свечение на одном конце.

Ошибки в схеме; замыкание в цепи или в патроне, закорачивающие лампу; замыкание выводов электродов лампы. Лампы вынимают и вставляют в светильник, поменяв местами концы лампы. Если светится ранее несветящийся электрод, то лампа исправна.

Свечение отсутствует на том же конце лампы. Проверить, если замыкание в патроне со стороны несветящегося электрода. Если замыкание не обнаружено, проверить схему соединений.

Заменить лампу Лампа не мигает и не зажигается, свечение имеется на обоих концах электрода. Ошибка в схеме, неисправность стартера (пробой конденсатора для подавления радиопомех или залипание контактов стартера). Установить исправный стартер.

Заменить стартер Лампа мигает и не зажигается Неисправен стартер; ошибки в схеме; низкое напряжение сети; потеря эмиссии электродов лампы. Проверить вольтметром напряжение сети. Заменить стартер; заменить лампу; обеспечить нормальное напряжение сети.

При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается. Неисправна лампа, в лампу попал воздух – Заменить лампу. Лампа попеременно зажигается и гаснет Неисправность лампы – Заменить лампу, если мигание продолжается, то заменить стартер.

При включении лампы перегорают спирали ее электродов. Неисправность ПРА (нарушена изоляция или межвитковое замыкание в обмотке), в электрической схеме имеется замыкание на корпус. Произвести тщательный осмотр электрической схемы; проверить изоляцию проводки по отношению к корпусу светильника Заменить ПРА, устранить замыкание.

Лампа зажигается, но через несколько часов работы появляется почернение ее концов. Замыкание на корпус светильника в электрической схеме. Неисправность ПРА.

Проверить изоляцию проводки. Амперметром проверить величину пускового и рабочего тока. Устранить замыкание на корпус.

Если сила тока превосходит нормальные величины, заменить ПРА. Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы Неисправна лампа, сильные колебания напряжения сети, неплотные контакты; лампа охватывает магнитные силовые линии рассеяния ПРА. – Заменить лампу; проверить напряжение сети; проверить контактные соединения; заменить ПРА.В промышленности используются также люминесцентные ртутно-кварцевые лампы (ДРЛ), состоящие из стеклянной колбы, покрытой изнутри люминофором, и ртутно-кварцевой трубки, размещенной в колбе.

Под влиянием ультрафиолетового излучения, возникающего в ртутно-кварцевой трубке, светится люминофор, придавая свету определенный синеватый оттенок, искажая истинные цвета. Для устранения этого недостатка в состав, люминофора вводятся специальные компоненты, которые частично исправляют цветность; эти лампы получили название ламп ДРЛ с исправленной цветностью. Именно такие лампы целесообразно применять для освещения рабочих помещений.

Учитывая, что лампы ДРЛ обладают большой мощностью и дают интенсивный световой поток, их обычно используют, только для общего освещения высоких производственных помещений. Промышленность выпускает лампы мощностью 80,125,250,400,700,1000 и 2000 Вт со световым потоком от 3200 до 50 000 лм.Светотехнические характеристики ламп типа ДРЛ приведены в таблице 5.Светотехнические характеристики ламп ДРЛ(ГОСТ 16354-77)Таблица 5.Параметр Тип лампы ДРЛ-80 ДРЛ-125 ДРЛ-250 ДРЛ-400 ДРЛ-700 Мощность, Вт Световой поток, лм 11 000 19 000 35 000 Световая отдача, лм/Вт 38,5 Ток, А 0,8 1,115 2,15 3,25 5,45 Срок службы, чДля зажигания лампы ДРЛ при нормальной температуре применяют дроссель, а для включения ламп при пониженной температуре (до -30° С) – трансформатор с большим магнитным рассеиванием. Технические характеристики ПРА для ламп ДРЛ приведены в таблице 6.Дата добавления: 2017-01-08; просмотров: 7522; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫПохожие статьи:

При эксплуатации таких ламп могут появиться неисправности в схеме включения вспомогательной аппаратуры — стартера и дросселя. Если в данной схеме лампа не зажигается, необходимо проверить исправность электросети, а также отдельных элементов схемы включения лампы.

Нормальная эксплуатация лампы существенно зависит от внешних условий — от напряжения питающей сети и от температуры окружающего воздуха.

При исправности электросети и всех элементов схемы включенная лампа все же может не зажигаться, если температура окружающей среды меньше +10° С и если колебание напряжения питающей сети превосходит 6–7%.

Зажигание лампы происходит обычно не сразу, а после нескольких срабатываний стартера. Полная длительность зажигания не должна превосходить 15 с. Если в течение этого времени лампа не загорится, то возможны неисправности, которые могут быть как в самой лампе, так и в отдельных элементах схемы включения.

Причинами могут быть неисправности:

в электросети — наличие обрыва или плохого контактастартера — не замыкает цепь накала электродов лампыдросселя — обрыв в обмотке дросселяпатронов — отсутствие контактовлампы — обрыв электродов лампы

Проверка и устранение указанных неисправностей производятся в следующем порядке:

проверить наличие напряжения на контактах патронов лампы и стартеразаменить лампу. Если новая лампа зажигается, то замененная лампа была неисправной

При включении лампы свечение люминофора, обуславливаемое возникновением вспомогательного разряда, имеется только в одном конце лампы. Лампа мигает, но не зажигается. Причинами этой неисправности могут быть замыкания в проводке, в патроне, в выходах лампы, где свечение люминофора отсутствует.

Устранение неисправности проводится в следующем порядке:

Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается.

Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т.к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым.

Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Если лампа периодически зажигается и гаснет, то неисправна лампа и стартер.

Лампа неисправна, т. к. падение напряжения на лампе во время ее горения превышает напряжение зажигания разряда в стартере.

Необходимо проверить падение напряжения в лампе. Если оно превышает значения, указанные в таблице, то данная лампа должна быть заменена новой. Если напряжение зажигания разряда в стартере ниже минимально допустимого значения, значит неисправен стартер.

Лампа зажигается нормально, но горит очень тускло, световой поток, излучаемый лампой, недостаточен.

Это объясняется тем, что дроссель не обеспечивает надлежащего режима работы лампы. Если рабочий ток лампы меньше, чем минимально допустимое значение, указанное в таблице, то следует сменить дроссель. Если ток лампы не выходит за нижний предел, значит, лампа должна быть заменена, поскольку в ней мало ртути.

Если при включении установки перегорают спирали лампы, то должен быть заменен дроссель, т.к. в его обмотке частично или полностью пробита изоляция.

При любой неисправности в установке с люминесцентными лампами установка должна быть немедленно отключена. Причина неисправности должна быть выяснена и устранена, поскольку неисправность одного элемента может привести к порче других.

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

Типовые неисправности светильников с люминесцентными лампами.

НеисправностьПричинаСпособ устраненияСрабатывает защита при включении светильника1. Пробой компенсирующего конденсатора (от радиопомех) на входе светильника.2. Замыкание в цепи за автоматом.1. Заменить конденсатор.2. Проверить напряжение на контактах патронов и стартера.3. Заменить лампу на исправную.4. Проверить целостность спиралей лампы.Лампа не зажигается.На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети.Проверить индикатором или тестером наличие и значение напряжения питания.Лампа не зажигается, на концах лампы нет свечения.1. Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами держателя стартера.2. Неисправность лампы, обрыв или перегорание спиралей.3. Неисправность стартера – стартер не замыкает цепь накала электродовлампы.4. Неисправность в электрической схеме светильника.5. Неисправен дроссель.1. Пошевелить в стороны лампу и стартер.2. Установить заведомо исправную лампу.3. Если отсутствует свечение в стартере, заменить стартер.4. Проверить все соединения в электрической схеме.5. Если обрыва проводов, нарушения контактных соединений и ошибок в электрической схеме не обнаружено, то, неисправен дроссель.Лампа не зажигается, концы лампы светятся.Неисправен стартер.Заменить стартер.Лампа мигает, но не зажигается, имеется свечение на одном конце.1. Ошибки в электрической схеме.

2. Замыкание в электрической цепи или патроне, которое может закорачивать лампу.3. Замыкание выводов электродов лампы.1. Лампы вынуть и вставить, поменять местами концы. Если светится ранее несветящийся электрод, то лампа исправна.2. Если свечение отсутствует на том же конце лампы, проверить, есть ли замыкание в патроне со стороны несветящегося электрода.3. Если замыкание не обнаружено, проверить схему соединений.4.Заменить лампуЛампа не мигает и не зажигается, свечение имеется на обоих концах электродов.1. Ошибка в электрической схеме.2. Неисправность стартера (пробой конденсатора для подавления радиопомех или залипание контактов стартера).Заменить стартер.Лампа мигает и не зажигается1.

Неисправен стартер.2. Ошибки в электрической схеме.3. Низкое напряжение сети.1. Проверить тестером напряжение сети.2. Заменить стартер.3. Заменить лампу.При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается.Неисправна лампа, в лампу попал воздухНеобходимо заменить лампуЛампа попеременно зажигается и гаснетНеисправность лампы1.Необходимо заменить лампу.2. Если мигание продолжается, то заменить стартер.При включении лампы перегорают спирали ее электродов.1. Неисправность дросселя (нарушена изоляция или межвитковое замыкание в обмотке).2. В электрической схеме имеется замыкание на корпус.1. Проверить электрическую схему.2. Проверить изоляцию проводов.3.Проверить в электрической схеме замыкание на корпус светильникаЛампа зажигается, но через несколько часов работы появляется почернение ее концов.1. Замыкание на корпус светильника в электрической схеме.2. Неисправность дросселя.1. Проверить замыкание на корпус, проверить изоляцию проводки.2. Тестером проверить величину пускового и рабочего тока, если эти величины превосходят нормальные значения, заменить дроссель.Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы1. Неисправна лампа.2. Сильные колебания напряжения сети.3. Плохой контакт в соединениях.4. Лампа охватывает магнитные силовые линии рассеяния дросселя.1. Необходимо заменить лампу.2. Проверить напряжение сети.3. Проверить контактные соединения.4. Заменить дроссель.

Трубчатые лампы имеют двухштырьковые следующие типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние – 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние – 5 мм) для ламп диаметром 16 мм.

Особенность устройства компактных люминесцентных ламп в том, что трубка делается специальной формы для уменьшения длины лампы. Многие компактные люминесцентные лампы небольшой мощности (до 20 Вт) предназначенные для замены ламп накаливания и сконструированы так, что могут ввертываться в резьбовой патрон непосредственно или через адаптер. Компактные люминесцентные лампы могут быть разных форм, могут быть с электронным пускорегулирующим аппаратом (ЭПРА) и разной длины.

Люминесцентные лампы требуют работы специального устройства – пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного видаПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Достоинства:По сравнению с лампами накаливания экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где свет горит много часов.

Недостатки:При температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Меняя виды люминофора, можно изменять цветовые характеристики ламп.

Буквы, входящие в наименование типов таких ламп, означают:

Л – люминесцентная,Б – белой цветности,ТБ – тепло-белая,Д – дневной цветности,Ц – с улучшенной цветопередачей,цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах.

Например,ЛДЦ-18 – лампа люминесцентная, дневная, с улучшенной цветопередачей, мощностью 18 Вт.

Схемы подключения люминесцентных ламп

Для подключения люминесцентной лампы в осветительную электросеть квартиры и офиса необходимо использовать специальную пускорегулирующую аппаратуру (ПРА).На практике применяются два различных видаПРА. Это – электронный вид (ЭПРА или «электронный балласт»), представляющий собой электронную схему запуска лампы, и электромагнитный – ЭМПРА, состоящий из дросселей и стартёров. Последний вид пускорегулирующей аппаратуры получил наибольшее распространение, а схема подключения с помощью ЭМПРА (стартёрная схема подключения) выглядит следующим образом.

где:

С – компенсационный конденсаторLL- дроссельEL- лампа люминесцентнаяSF- стартёр

Наиболее часто используются светильники, содержащие две последовательно подключённые лампы. Для включения в осветительную сеть двух люминесцентных ламп используется следующая схема:

А– для люминесцентных ламп мощностью 20 (18) ВТ

В– для люминесцентных ламп мощностью 40 (36) ВТ

При использовании схемы «А» следует учесть, что мощности дросселя LL должна хватать для работы с двумя лампами, а стартёры должны иметь рабочее напряжение 127 вольт.

Светильник с люминесцентными лампами работает следующим образом- трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его энергии накопленной хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе, пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека.

Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С, обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД лампы 50-60%, с конденсатором С – 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильникаможет заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

Типовые неисправности светильников с люминесцентными лампами.

НеисправностьПричинаСпособ устраненияСрабатывает защита при включении светильника1. Пробой компенсирующего конденсатора (от радиопомех) на входе светильника.2. Замыкание в цепи за автоматом.1. Заменить конденсатор.2. Проверить напряжение на контактах патронов и стартера.3. Заменить лампу на исправную.4. Проверить целостность спиралей лампы.Лампа не зажигается.На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети.Проверить индикатором или тестером наличие и значение напряжения питания.Лампа не зажигается, на концах лампы нет свечения.1. Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами держателя стартера.2. Неисправность лампы, обрыв или перегорание спиралей.3. Неисправность стартера – стартер не замыкает цепь накала электродовлампы.4. Неисправность в электрической схеме светильника.5. Неисправен дроссель.1. Пошевелить в стороны лампу и стартер.2. Установить заведомо исправную лампу.3. Если отсутствует свечение в стартере, заменить стартер.4. Проверить все соединения в электрической схеме.5. Если обрыва проводов, нарушения контактных соединений и ошибок в электрической схеме не обнаружено, то, неисправен дроссель.Лампа не зажигается, концы лампы светятся.Неисправен стартер.Заменить стартер.Лампа мигает, но не зажигается, имеется свечение на одном конце.1. Ошибки в электрической схеме.

2. Замыкание в электрической цепи или патроне, которое может закорачивать лампу.3. Замыкание выводов электродов лампы.1. Лампы вынуть и вставить, поменять местами концы. Если светится ранее несветящийся электрод, то лампа исправна.2. Если свечение отсутствует на том же конце лампы, проверить, есть ли замыкание в патроне со стороны несветящегося электрода.3. Если замыкание не обнаружено, проверить схему соединений.4.Заменить лампуЛампа не мигает и не зажигается, свечение имеется на обоих концах электродов.1. Ошибка в электрической схеме.2. Неисправность стартера (пробой конденсатора для подавления радиопомех или залипание контактов стартера).Заменить стартер.Лампа мигает и не зажигается1.

Неисправен стартер.2. Ошибки в электрической схеме.3. Низкое напряжение сети.1. Проверить тестером напряжение сети.2. Заменить стартер.3. Заменить лампу.При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается.Неисправна лампа, в лампу попал воздухНеобходимо заменить лампуЛампа попеременно зажигается и гаснетНеисправность лампы1.Необходимо заменить лампу.2. Если мигание продолжается, то заменить стартер.При включении лампы перегорают спирали ее электродов.1. Неисправность дросселя (нарушена изоляция или межвитковое замыкание в обмотке).2. В электрической схеме имеется замыкание на корпус.1. Проверить электрическую схему.2. Проверить изоляцию проводов.3.Проверить в электрической схеме замыкание на корпус светильникаЛампа зажигается, но через несколько часов работы появляется почернение ее концов.1. Замыкание на корпус светильника в электрической схеме.2. Неисправность дросселя.1. Проверить замыкание на корпус, проверить изоляцию проводки.2. Тестером проверить величину пускового и рабочего тока, если эти величины превосходят нормальные значения, заменить дроссель.Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы1. Неисправна лампа.2. Сильные колебания напряжения сети.3. Плохой контакт в соединениях.4. Лампа охватывает магнитные силовые линии рассеяния дросселя.1. Необходимо заменить лампу.2. Проверить напряжение сети.3. Проверить контактные соединения.4. Заменить дроссель.

Трубчатые лампы имеют двухштырьковые следующие типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние – 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние – 5 мм) для ламп диаметром 16 мм.

Особенность устройства компактных люминесцентных ламп в том, что трубка делается специальной формы для уменьшения длины лампы. Многие компактные люминесцентные лампы небольшой мощности (до 20 Вт) предназначенные для замены ламп накаливания и сконструированы так, что могут ввертываться в резьбовой патрон непосредственно или через адаптер. Компактные люминесцентные лампы могут быть разных форм, могут быть с электронным пускорегулирующим аппаратом (ЭПРА) и разной длины.

Люминесцентные лампы требуют работы специального устройства – пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного видаПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Достоинства:По сравнению с лампами накаливания экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где свет горит много часов.

Недостатки:При температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Меняя виды люминофора, можно изменять цветовые характеристики ламп.

Буквы, входящие в наименование типов таких ламп, означают:

Л – люминесцентная,Б – белой цветности,ТБ – тепло-белая,Д – дневной цветности,Ц – с улучшенной цветопередачей,цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах.

Например,ЛДЦ-18 – лампа люминесцентная, дневная, с улучшенной цветопередачей, мощностью 18 Вт.

Схемы подключения люминесцентных ламп

Для подключения люминесцентной лампы в осветительную электросеть квартиры и офиса необходимо использовать специальную пускорегулирующую аппаратуру (ПРА).На практике применяются два различных видаПРА. Это – электронный вид (ЭПРА или «электронный балласт»), представляющий собой электронную схему запуска лампы, и электромагнитный – ЭМПРА, состоящий из дросселей и стартёров. Последний вид пускорегулирующей аппаратуры получил наибольшее распространение, а схема подключения с помощью ЭМПРА (стартёрная схема подключения) выглядит следующим образом.

где:

С – компенсационный конденсаторLL- дроссельEL- лампа люминесцентнаяSF- стартёр

Наиболее часто используются светильники, содержащие две последовательно подключённые лампы. Для включения в осветительную сеть двух люминесцентных ламп используется следующая схема:

А– для люминесцентных ламп мощностью 20 (18) ВТ

В– для люминесцентных ламп мощностью 40 (36) ВТ

При использовании схемы «А» следует учесть, что мощности дросселя LL должна хватать для работы с двумя лампами, а стартёры должны иметь рабочее напряжение 127 вольт.

Светильник с люминесцентными лампами работает следующим образом- трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его энергии накопленной хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе, пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека.

Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С, обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД лампы 50-60%, с конденсатором С – 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильникаможет заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Источники:

• poznayka.org
• www.diy.ru
• malahit-irk.ru
• malahit-irk.ru

Отремонтируйте балласт люминесцентного света за 5 минут с помощью наших советов

За два дня до Дня благодарения я вошел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.

После короткой фразы из трех слов (используйте свое воображение) у меня начались воспоминания о том, что привело к этому моменту во времени.

Во-первых, в нашей прачечной свет изо всех сил пытался включиться в течение нескольких дней до этого.

Тогда просто перестал работать вообще .

Поскольку мне нравится заниматься самоделкой, и я сказал, чтобы исправить это как можно скорее, я диагностировал проблему как плохой балласт люминесцентного света.

Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, если сделаете это самостоятельно. Давайте начнем!!

Начало работы: как проверить, что ваш балласт люминесцентного света сломан

Для этого проекта вам понадобятся всего три вида инструментов:

Один ключ к пониманию того, что ваш балласт является причиной неработающего люминесцентного света лампочки с трудом включаются.

Как я уже сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.

Хороший способ проверить, что ваш балласт является виновником, — это включить детектор напряжения и подержать его рядом с проводами, подающими питание на балласт.

Если питание идет на балласт, а к люминесцентным лампам ничего не поступает, это индикатор того, что балласт мертв — к сожалению, очень похоже на крутого старичка по имени Синий в старой школе (для всех вас, поклонников Уилла Феррелла, Синий персонаж умирает во время борьбы !!)

Как удалить старый балласт и свет

Прежде чем делать что-либо еще, отключите цепь, которая подает питание на свет.

Затем с помощью детектора напряжения еще раз проверьте, что на свет не подается электричество. Большое спасибо Марку за то, что он напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня есть такие замечательные фанаты, как вы, которые ловят мою рассеянность !!!!

Всего несколько винтов крепят балласт к люминесцентному свету.

Удалите эти винты отверткой, но не выбрасывайте их в мусор. В первую очередь потому, что вы можете не получить новости с винтами с новым балластом.

Вы можете удалить балласт до или после снятия люминесцентной лампы с потолка.

Чтобы не разбить стекло по всему полу, я настоятельно рекомендую снять люминесцентные лампы. Они прикреплены к балласту, и вам придется отсоединить заглушку.

Но будьте осторожны, как вы увидите на видео, на этом этапе я чуть не сломал лампочку. Иногда я был таким болваном.

Только два винта крепят люминесцентный светильник к распределительной коробке.Используйте отвертку, чтобы ослабить эти винты, и помните, что свет будет немного падать с потолка.

Сдвиньте раму светильника и снимите ее с винтов распределительной коробки.

На этом этапе сделайте снимок существующей проводки . Это даст вам ссылку и поможет с подключением нового балласта.

Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.

Пусть они держат свет, пока вы отключаете балласт от распределительной коробки.Или, если вам действительно не нравится электричество или ваш друг / родственник (шутка), вы можете вместо этого подержать свет и позволить кому-то другому его отключить.

Ослабьте все гайки проводов. Мне нравится разбирать черные или горячие провода, затем белые или нулевые провода и, наконец, землю. Мне просто легче делать это в таком порядке.

Вытяните балластные тросы из рамы.

Вот как просто удалить балласт люминесцентного света.

Добавление нового балласта к флуоресцентному свету

Вам нужно будет взять старый балласт с собой в строительный магазин.Было бы неплохо позвонить и узнать, есть ли у них на складе подходящий балласт.

Я обзвонил несколько мест, где не было необходимого мне балласта. А с купленным балластом у меня все-таки возникла небольшая проблема (поясняю в конце видео).

Установите новый балласт на раму люминесцентного светильника и затяните его винтами, которые вы сохранили от старого балласта.

Проведите черный, белый и зеленый провода нового балласта через отверстие в фонаре.

Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке. Серьезно, мне пришлось позвать жену в прачечную, чтобы помочь. Мне было плохо, что ей пришлось держать свет, пока я возился с проводами.

Но вот в чем суть брака — помогать друг другу через болезнь или здоровье !!

Если у вас есть перекрученные провода, как на картинке ниже, отрежьте их комбинированными инструментами для зачистки и снимите 3/4 дюйма изоляции.

Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить заземление, затем нейтраль (белый провод) и, наконец, провод под напряжением (черный цвет).

Закручивайте гайку для проводов до тех пор, пока соединение между проводами от потолка и балластом не станет надежным.

Вставьте все провода обратно в распределительную коробку как можно аккуратно.

Наденьте рамку люминесцентной лампы на винты, оставленные в распределительной коробке. Затяните винты, добавьте люминесцентные лампы и замените плафон.

БАМ !!!! Готово.

Вот мое пошаговое видео-руководство для вашего удовольствия от просмотра. Это покажет вам, насколько легко заменить балласт, по крайней мере, я на это надеюсь !!

Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый неработающий балласт.

Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт при аренде, и вот сколько это была плата.

И по праву !! Но мне нравится копить деньги на список покупок, который, кажется, растет каждую неделю.

Узнайте, как переделать свою ванную комнату, сэкономить деньги и повысить ценность вашего дома с помощью наставника по ремонту ванных комнат

Что дальше

Если вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат.Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп

Ключевые моменты

Если у вас возникли какие-либо из следующих проблем с люминесцентными лампами, эта страница расскажет вам, как их исправить, включая информацию о том, что, вероятно, вызвало проблему, и как проверить стартеры и балласты:

Если с вашими лампами возникают какие-либо из следующих проблем, эта статья расскажет вам, как их исправить:

1. Люминесцентная лампа не включается (гудит или не гудит)
2. Трубка долго нагревается и загорается
3. Середина трубки не светится, но концы горят
4. Трубка постоянно мигает или гаснет

Мы расскажем вам, что вызвало проблему и как проверить стартеры и балласты.

Люминесцентная лампа не включается

Возможные причины:

• Нет электропитания из-за срабатывания выключателя или перегоревшего предохранителя
• Мертвый или умирающий балласт
• Мертвый стартер
• Мертвая лампочка

Проверок:

Проверить подачу питания на лампочку

Начните с проверки того, что предохранитель не сработал в блоке питания. Обычно, когда это происходит, срабатывает несколько ламп, поэтому проверьте несколько выключателей, и если ни один из них не загорится, проверьте блок предохранителей.

Пробирка

1. Выключите выключатель питания лампы
2. Поверните трубку на 90 градусов до упора, затем сдвиньте трубку вниз
3. Проверьте оба конца трубки на предмет потемнения стекла. Если трубка темная с обоих концов, значит, она неисправна или ее срок службы подошел к концу, поэтому ее все равно придется менять
4. Если цвет лампы в норме, попробуйте использовать другой фитинг, который, как вы знаете, исправен, чтобы проверить, горит ли он.
5. Если она не горит, значит, лампочка требует замены.Если горит, то проблема, скорее всего, в стартере

.

Проверка и установка стартеров

• Стартер — это небольшая коробка в осветительной арматуре, рядом с которой находится трубка.
• Функция этого стартера, как следует из названия, состоит в том, чтобы подавать в трубку достаточно энергии, чтобы она зажигалась.
• Стартеры можно найти только в арматуре старше 15 лет.
• Они стоят всего 20 пенсов. Самый простой способ проверить стартер — купить новый и заменить старый.

Как найти и заменить стартер:

1. Если вы не видите стартер, снимите трубку, так как иногда под трубкой устанавливаются стартеры, но помните, что только старые фитинги имеют стартеры — если фитинг современный, то вы можете искать что-то, чего там нет. .
2. Выключите выключатель света и снимите стартер, осторожно нажав на него и повернув влево
3. Просто замените стартер и посмотрите, работает ли свет

Проверка и установка балластов

Изображение: Балласт в люминесцентной лампе.

• Балласт подает на лампочку напряжение, достаточное для ее запуска, но затем ограничивает ток, идущий к лампочке, позволяя лампе светиться ровным светом.
• Признаком того, что балласт не работает должным образом, является жужжащий звук, исходящий от лампочки.
• Если у вас более одной лампочки в фитинге, и все лампочки мерцают или гаснут, скорее всего, это балласт.

Как проверить балласт:

1. Выключите свет переключателем и отключите питание света через автоматический выключатель.
2. Снимите трубку с приспособления, так как балласт обычно находится за лампой или между лампами в фитинге с более чем одной трубкой.
3. На балласте обычно есть крышка, поэтому снимите крышку балласта с помощью отвертки и проверьте балласт, который обычно представляет собой серый или черный ящик прямоугольной формы, на предмет утечки масла или на вид сгоревшего.
4. Во-первых, проверьте, что все провода подключены правильно, так как незакрепленные провода могут привести к неправильной работе балласта. Если провода подключены правильно, проблема, скорее всего, связана с самим балластом.

Балласты

5. бывают всех форм и размеров, поэтому, если вам все же нужно купить новый, внимательно проверьте размеры при покупке в Интернете или возьмите старый балласт с собой в магазин осветительных приборов.
6. На вашем балласте, вероятно, есть электрическая схема (или, если ее нет, она должна быть в коробке), которая покажет вам, какие провода куда идут при замене балласта. Обычно провода окрашены в красный, белый, синий, желтый и черный цвета, а соответствующие цвета на проводах балласта будут совпадать с цветами в арматуре.
7. На YouTube есть множество видеороликов, демонстрирующих, как безопасно заменить балласт. Это один из наших любимых способов замены балласта T8.

Обратите внимание, что существует много разных типов балласта, и каждый из них имеет разные инструкции по замене. При замене балласта существует риск поражения электрическим током, поэтому, пожалуйста, убедитесь, что вы знаете, что делаете, или попросите электрика сделать эту работу за вас, если вы не уверены.

Другие проблемы, которые можно выявить и устранить с помощью вышеуказанных проверок

Середина трубки не горит, но концы горят

Трубка постоянно мигает или гаснет

• Проверить стартер
• Проверить балласт
• Убедитесь, что лампа, которую вы использовали в светильнике, подходящего размера и подходит

Трубка долго нагревается и загорается

Если у вас есть какие-либо вопросы о люминесцентных лампах, мы будем рады узнать их! Свяжитесь с нами по [адрес электронной почты защищен], и мы добавим вопрос и ответ на эту страницу!

Дополнительные ресурсы

Чтобы купить товары, связанные с освещением в Интернете, перейдите по ссылкам ниже:

• Выключатели стартера
• Аварийные комбинированные балласты — нормальные высокочастотные балласты и функция аварийного резервного питания в одном для люминесцентных ламп, которые будут использоваться с аварийной батареей.
• Электронные балласты HID — для работы газоразрядных ламп высокой интенсивности с запуском без мерцания (HID), например Металлогалогенные лампы.
• ВЧ балласты — Высокочастотный балласт для работы люминесцентной лампы (включить выключить без мерцания).

Как исправить люминесцентный свет

Внутри люминесцентного светильника электричество подается на балласт, который посылает искру через заполненную парами ртути трубку (или колбу), создавая свет, активируя люминофоры, покрывающие внутреннюю часть трубки. .Если какой-либо из компонентов неисправен, свет не будет работать правильно. Как только вы определите проблему, большинство исправлений будет очень просто. Не забудьте сначала выключить питание!

Старая трубка мигает и загорается перед самой смертью; ремонт часто сводится к его замене. Эта проблема также может возникать из-за плохого контакта между штырями на концах трубки и держателями трубки. Если штифты погнуты, воспользуйтесь плоскогубцами, чтобы выпрямить их. Очистите штыри и контакты гнезда мелкой наждачной бумагой.

Хотя серые полосы на концах трубок являются нормальным явлением, черные полосы указывают на то, что трубку необходимо заменить. Если темный только один конец, поверните лампочку встык. Если трубка новая и эти исправления не помогли, возможно, вам придется заменить стартер или балласт.

Флуоресцентный свет не работает правильно, когда начинает выходить из строя лампочка. Когда свет рядом с этой аптечкой перестал работать, потребовалось только заменить лампочку.

Некоторые светильники (категории «А») тише других, но большинство люминесцентных ламп издают легкий гул.Если звук кажется слишком громким или чувствуется запах электрического горения, выключите питание. Балласт, вероятно, неправильного типа, неправильно установлен или неисправен. Заменить или вызвать электрика.

Новые лампы имеют свойство мерцать, как и холодные лампы. Если старая трубка все еще мигает после того, как она успела прогреться (или после того, как вы прогрели комнату), поверните ее пару раз в держателях для трубок. Попробуйте очистить концевые штифты трубки. Если он по-прежнему не работает, замените его.

Если светятся только концы трубки, неисправен стартер или балласт. Заменить стартер, затем балласт.

Замена люминесцентного балласта

Вы можете заменить балласт или держатель трубки, если вы хорошо знакомы с проводкой.

1 Отключить питание цепи.

2 Снимите трубку и крышку, закрывающую работу.

3 Отсоедините или перережьте провода к держателю трубки или балласту и снимите.

4 Снимите изоляцию на 1/2 дюйма с концов проводов.

5 Установите компонент и соедините провода с помощью проволочных гаек.

6 Установите на место крышку и трубку.

7 Снова включите цепь.

8 Включите переключатель.

Замена стартера люминесцентной лампы

Хотя новые люминесцентные светильники имеют встроенные стартеры или вообще не имеют стартеров, у большинства старых ламп есть легко заменяемый видимый стартер.Это небольшой серебристый цилиндр, который вставляется в один из держателей для трубок.

1 Выключите выключатель.

2 Снимите трубку.

3 Поверните стартер на четверть оборота по часовой стрелке и вытащите его.

4 Вставьте новый стартер, поверните его на четверть оборота против часовой стрелки.

5 Установите трубку на место.

6 Включите выключатель.

Рекомендуемый ресурс: Получите предварительно протестированную версию Local Electrical Wiring Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора многих других статей. более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

КОМПЛЕКС ФЛУОРЕСЦЕНТНОГО СВЕТА, НО ПРОБЛЕМЫ ЛЕГКО УСТРАНИТЬ

Люминесцентные лампы эффективнее ламп накаливания, но и сложнее.

В результате простая замена лампы — фактически лампы — при возникновении проблем с люминесцентным светом не всегда может исправить ситуацию. К счастью, устранить проблемы с люминесцентными лампами не так уж сложно, а ремонт обычно легко произвести.

Если люминесцентная лампа не горит и не мерцает при включении, сначала убедитесь, что прибор вставлен в розетку, не перегорел ли предохранитель или сработал автоматический выключатель.

Если это не помогает, попробуйте осторожно пошевелить трубкой в ​​гнездах, покачивая ее вперед-назад и из стороны в сторону. Это удалит мельчайшие отложения коррозии или пыли, которые иногда могут препятствовать прохождению электричества. Обязательно сделайте это, когда выключатель света выключен.

Мерцание или завихрение света в новых люминесцентных лампах является нормальным явлением в первые 100 часов работы.

Если у более старой трубки проявляются эти симптомы, выключите переключатель, снимите трубку, затем тщательно очистите концы. Формы патрубков различаются, но процесс снятия трубки одинаков.

Чтобы снять прямую люминесцентную лампу, поверните ее на четверть оборота в любом направлении и вытащите лампу из гнезд прямо вниз. Если трубка круглая, просто отсоедините ее от держателей и вытащите из единственного гнезда.

Чтобы очистить концы трубки, протрите выступающие из них штифты мелкозернистой наждачной бумагой, затем сотрите всю пыль тканью или бумажным полотенцем.Если какие-либо булавки погнуты, аккуратно сожмите их плоскогубцами, чтобы выпрямить их.

При осмотре торцов осмотрите части стекла. Коричневатый оттенок является нормальным для пробирок, которые использовались в течение некоторого времени. Трубки с почерневшими концами обычно изнашиваются.

Если только один конец трубки выглядит черным, переверните трубку встык и переустановите ее после очистки штифтов. Если трубка почернела только с одной стороны, поверните ее после очистки и установите на место так, чтобы почерневшая часть повернулась на 180 градусов от своего прежнего положения.

Трубки, почерневшие с обоих концов, могут прослужить довольно долго. Итак, если лампа по-прежнему неисправна после того, как вы ее почистили и переставили, проверьте состояние других компонентов лампы, прежде чем покупать новую.

Первым проверяемым компонентом является стартер. Это небольшой цилиндр, примерно 2 дюйма в длину и обычно серебристого цвета. Его цель — кратковременно накапливать ток при включении света и затем высвобождать его после зажигания трубки.

Стартер отвечает за кратковременную задержку освещения при включении некоторых люминесцентных ламп. Если он неисправен, это также может быть причиной первоначального мерцания при нагревании трубки или полного отсутствия света.

Не все люминесцентные лампы имеют стартеры, но если они есть у вас, то они обычно располагаются рядом с розеткой для лампы.

Лампы с более чем одной лампой имеют отдельный стартер для каждой. Если вы не нашли стартер, отключите свет от сети или отключите питание, затем снимите дефлектор над трубкой и посмотрите туда, или разберите основание, если светильник настольный или напольный.

Чтобы снять стартер, вдавите его внутрь и поверните против часовой стрелки на четверть оборота; он должен выскочить.

Невозможно определить, неисправна ли она, кроме как заменить ее, а поскольку стартеры доступны в хозяйственных магазинах по цене менее доллара, игра стоит того. Возьмите старую деталь с собой, чтобы получить дубликат.

Люминесцентные лампы без стартеров называются быстрозажимными, и это обозначение обычно печатается или штампуется на них.При этом грязь на трубке иногда может препятствовать освещению или вызывать мерцание.

Лекарство состоит в том, чтобы снять трубку и очистить ее, протерев ее сначала тканью, смоченной в средстве для мытья посуды, а затем тканью, смоченной в простой воде. Будьте осторожны при обращении с пробирками; они хрупкие и в случае разрушения могут разлететься на осколки.

Если люминесцентная лампа мигает — это более медленный и отчетливый процесс, чем мерцание — неисправность может заключаться в ненадежной проводке или в другом компоненте, называемом балластом.Практически всегда виноват балласт, если приспособление гудит во время работы.

Для проверки проводки и балласта снимите дефлектор или разберите основание, а также любые другие детали, необходимые для обнажения патрубков и проводки.

Убедитесь, что пластиковые накручиваемые разъемы, соединяющие провода, надежно затянуты, а заземляющий провод (обычно зеленый) плотно прикреплен к металлическому корпусу прибора. Не должно быть оголенных проводов.

Провод, который кажется отсоединенным, вероятно, есть, и его следует снова подключить.Розетки, как и другие компоненты, также должны быть надежно закреплены на месте.

Балласт представляет собой прямоугольный металлический или пластиковый компонент, напоминающий небольшую коробку с проводами, выходящими с обоих концов. Для проверки установите исправную люминесцентную лампу и новый стартер. Если лампа неисправна, значит, неисправен балласт, и его необходимо заменить.

Пометьте провода балласта и провода, ведущие к розетке, кусочками ленты, чтобы они были спарены, чтобы упростить повторную установку, затем отсоедините провода от их разъемов и открутите балласт от приспособления.

Отнесите балласт в хозяйственный магазин или магазин электроснабжения, если вам потребуется его замена.

Если при замене стартера и трубки свет не заработал и проводка была исправна, то проблема определенно в балласте. Если шум является единственной проблемой, приобретите балласт с низким уровнем шума, который четко обозначен как таковой. Если свет работает при температуре ниже 50 градусов по Фаренгейту

(еще одна причина мигания и мерцания), приобретите низкотемпературный балласт.

При покупке новой люминесцентной лампы сравните люмен (яркость), мощность и ожидаемый срок службы. Большинство производителей печатают эту информацию на картонных коробках. Луковицы обычно хранятся не менее года, а часто и намного дольше.

Следует отметить, что ожидаемый срок службы ламп зависит от количества запусков лампы. Поскольку лампы потребляют больше электроэнергии во время запуска, лучше оставить люминесцентные лампы горящими, а не включать и выключать их через определенные промежутки времени.

Что делать при выходе из строя магнитного балласта T12

В эту статью добавлена ​​новая информация и новые продукты. Первоначально он был опубликован в 2017 году.

Если у вас все еще есть T12 в вашем здании, и они работают на магнитных балластах, вы скоро можете столкнуться с проблемой: что вы будете делать, когда ваши балласты умирают?

Ну, как и сами T12, в наши дни найти магнитные балласты становится все труднее. Они действительно больше не производятся в США.С., поэтому сегодня большинство людей используют люминесцентные лампы Т12 на электронных балластах. Что такое балласт? Прочитайте больше.

Прежде чем мы перейдем к вариантам устранения неполадок, давайте кратко определим, как определить, неисправен ли балласт.

5 симптомов плохого люминесцентного балласта

Если ваше флуоресцентное освещение отображает какие-либо из приведенных ниже знаков, это может быть признаком плохого балласта:

Мерцание

Если ваше освещение периодически мерцает или мигает, это не обязательно означает, что лампочка или трубка вот-вот перегорят.С таким же успехом может случиться так, что балласт испорчен.

Жужжание

Плохие балласты часто гудят или гудят, когда уходят. Если вы слышали это, вам нужно проверить балласт.

Отложенный старт

Если ваше флуоресцентное освещение начинает действовать как HID, когда вы его включаете, и оно медленно достигает полной яркости (то, что специалисты по освещению называют освещенностью), скорее всего, виноват ваш балласт.

Низкая мощность

Тусклый свет или низкий световой поток почти всегда являются причиной одной из двух причин: старой люминесцентной лампы или устаревшего, плохого балласта.

Несоответствие уровней освещения

Люминесцентные лампы почти всегда изменяют цвет и выцветают. Таким образом, на разных этапах жизни лампы будут создаваться разные уровни освещенности. Но если вы видите темные углы и непостоянное освещение в своем помещении, это может быть не только из-за ламп. Вполне возможно, что это тоже балласт.

Подробнее: Вот ваши варианты замены светодиодов для люминесцентных ламп T12

Варианты замены магнитного балласта T12

Вам будет очень сложно заменить магнитный балласт новым магнитным балластом.Но вы, наверное, уже поняли это.

Вот что вы можете сделать:

1. Переключиться на ЭПРА, оставить лампу

Это, наверное, самый дешевый и наименее трудоемкий вариант, но ненамного. Однако, как только вы поймете общую стоимость освещения, вы увидите, что есть лучшее долгосрочное решение. Подход «работайте умнее, а не тяжелее» в этом фиаско будет заключаться в замене лампы, пока вы меняете балласт, для чистого, полного обновления.

Тем не менее, вы можете использовать большинство T12 с электронным балластом, поэтому, если вы думаете, что в ваших лампах еще много жизни, это вариант.

2. Переключитесь на электронный балласт, переключитесь на люминесцентный Т8

Как упоминалось выше, если вы собираетесь подняться по лестнице для замены балласта, вы также можете взять с собой лампу. Поскольку производство ламп T12 в основном прекращено, наиболее доступным вариантом было бы оставить люминесцентные лампы, установив более энергоэффективную лампу T8 меньшего диаметра.

3. Перейти на электронный балласт, перейти на T8 linear LED

В зависимости от области применения и среднего времени горения ламп это, вероятно, лучший вариант как для долгосрочной экономии, так и для первоначальных затрат.Стоимость линейных светодиодов значительно снизилась, и, в целом, очень мало приложений, в которых вам было бы лучше использовать люминесцентные лампы.

Вот статья, которая поможет вам лучше взвесить линейные светодиоды по сравнению с линейными люминесцентными.

Кстати, теперь есть продукт, который действительно совместим как с магнитными, так и с электронными балластами. Поэтому, если вы хотите заменить лампы T12 на светодиодные, но не хотите заменять все балласты сразу, лампы Philips UniversalFit могут стать отличным вариантом для рассмотрения.

4. Переключитесь с T12 на новый интегрированный светодиодный светильник или комплект для модернизации

Если у вас есть средства для полной модернизации вашего освещения, можно рассмотреть один из вариантов — установить новый светодиодный светильник. Этот вариант обеспечивает отличную визуальную привлекательность, обладая при этом одним из самых долгих показателей срока службы и вариантами максимальной эффективности, доступными в системе освещения. Вот список плюсов и минусов этого варианта из нашей статьи «Замена светодиодной лампы по сравнению со светодиодной арматурой: что лучше для вас?»:

Светодиодный светильник Pro

• Максимальный контроль над светоотдачей и размещением (отлично подходит для ситуаций, когда дизайн освещения имеет первостепенное значение)
• Более длительный срок службы и эффективность, чем у сменных светодиодных ламп
• Более низкая максимальная мощность светильника, чем у традиционных светильников, что является преимуществом для соблюдения строгих строительных норм и правил или стандартов Title 24
• Отличные характеристики для управления и регулировки яркости

Светодиодный светильник cons

• Более длинная и дорогая установка
• Более высокая первоначальная стоимость, чем стоимость замены светодиодных ламп
• Возможны трудности с переходом на новые технологии будущего

Многие из этих продуктов продаются в нашем интернет-магазине, и если вы являетесь бизнес-клиентом, вы можете зарегистрировать учетную запись, чтобы получать коммерческие расценки.

Или, если вам нужна дополнительная помощь в определении наилучшего курса действий, мы будем рады помочь. Вы можете связаться с нами здесь.

Устранение неполадок с освещением — электрическое оборудование 101

Поместите наконечник детектора напряжения Fluke® рядом с каждым концом каждой лампочки в приспособлении с включенным питанием. Если тестер загорелся, вероятно, балласт исправен. Тестер Fluke® отлично справляется с этим балластным тестом.

В доме или офисе, когда не горит один свет, обычно необходимо заменить лампочку. Иногда это не работает. Если лампочка, замененная заведомо исправной, по-прежнему не работает, проверьте список возможных причин в порядке вероятности.

• Плохой балласт (только люминесцентные лампы)
• Плохая или сработавшая розетка GFCI или автоматический выключатель
• Плохой выключатель света
• Неплотный электрический контакт, неплотное соединение с выключателем, осветительной арматурой или розеткой внутри распределительной коробки
• Плохая осветительная арматура

Устранение неполадок с люминесцентными лампами

Устранение неполадок с люминесцентными лампами может быть очень сложным, потому что, в отличие от КЛЛ, они имеют отдельный балласт.Если люминесцентные лампы не загораются, это может быть неисправная лампа или балласт. Если в другом приспособлении есть заведомо исправные трубки того же диаметра, установите их в приспособление, которое не загорается. Если он по-прежнему не загорается, то, скорее всего, неисправен балласт или нет питания на приборе. Менее вероятно, что в приспособлении может быть неплотное соединение проводов.

Если трубка затемнена с одного конца, вероятно, трубка неисправна. Примеры см. На рисунке ниже. Если у вас плохая трубка в светильниках с более чем одной трубкой, замените их все.Если один плохой, другой обычно вот-вот потерпит неудачу. С некоторыми старыми балластами одна неисправная трубка может привести к тому, что хорошая не загорится.

Устранение неисправностей люминесцентных ламп с помощью балласта быстрого пуска

Если прибор оснащен балластом быстрого запуска с двумя лампами, и одна лампа неисправна, другая лампа не загорится. В любом случае, если одна из них выходит из строя, желательно заменить обе трубки.

Плохая люминесцентная лампа с обгоревшим концом

Устранение неполадок осветительных приборов

Если в осветительном приборе есть переключатель, он мог выйти из строя.Иногда язычок внутри гнезда мог погнуться или сгореть. Если он сгорел, вы увидите повреждения. Если вам кажется, что язычок погнулся, отключите питание от розетки. Используя плоскогубцы, немного вытяните язычок.

Поиск и устранение неисправностей выключателя света

Если свет не работает и был заменен заведомо исправной лампой, проверьте, не сработали ли какие-либо автоматические выключатели или розетки GFCI (свет в ванной может быть на стороне нагрузки GFCI .

Лучший способ проверить однополюсный выключатель света — выключить выключатель, снять крышку выключателя и поместить наконечник детектора напряжения рядом с каждой из двух линейных клемм выключателя. Тестер должен показывать напряжение на одной из этих двух клемм, указывая на наличие напряжения на переключателе.

Если тестер показывает наличие напряжения на одной из клемм, включите переключатель, чтобы проверить, присутствует ли напряжение на другой клемме. Если напряжение присутствует на другом выводе, переключатель исправен.Если напряжение на другом выводе отсутствует, вероятно, переключатель неисправен.

Если датчик напряжения не может добраться до клемм, пока переключатель все еще находится в электрической коробке, проверьте переключатель с помощью прибора для проверки целостности цепи. Выключите питание переключателя, отсоедините одну линейную клемму, проверьте целостность при включении переключателя.

Устранение неполадок, связанных с отсутствием питания розеток или лампочек

Как флуоресцентные лампы влияют на вас и ваше здоровье

Люминесцентные лампы — распространенный источник света в офисных зданиях и на торговых рынках.С появлением компактных люминесцентных ламп они также становятся обычным явлением в большинстве домов. Люминесцентные лампы дешевле покупать по сравнению с их сроком службы (примерно в 13 раз дольше, чем у обычных ламп накаливания), и они намного дешевле в эксплуатации. Они требуют доли энергии, которую используют лампы накаливания. Но они могут негативно сказаться на вашем здоровье.

Проблемы

В конце 20 века были проведены сотни исследований, которые показали причинную связь между длительным воздействием флуоресцентного света и различными негативными эффектами.В основе большинства этих проблем лежит качество излучаемого света.

Некоторые теории о негативных эффектах или опасностях основаны на том факте, что в процессе эволюции мы использовали Солнце в качестве основного источника света. Лишь сравнительно недавно, с распространением электричества, человечество полностью взяло под свой контроль ночь и внутренние помещения. До этого большая часть света исходила от солнца или пламени. Поскольку пламя не дает много света, люди обычно просыпаются на восходе солнца и работают на открытом воздухе или, позже в нашей истории, у окон.

Благодаря лампочке у нас появилась возможность больше работать ночью и работать в закрытых помещениях без окон. Когда были изобретены люминесцентные лампы, у предприятий был доступ к дешевым и прочным источникам света, и они приняли его. Но люминесцентные лампы не излучают такой же свет, как солнце.

Солнце излучает свет полного спектра: то есть свет, охватывающий весь визуальный спектр. Фактически, солнце дает гораздо больше, чем просто видимый спектр.Лампы накаливания излучают полный спектр, но не так сильно, как солнечный свет. Флуоресцентные лампы излучают довольно ограниченный спектр.

Химия человеческого тела во многом основана на цикле день-ночь, который также известен как циркадный ритм. Теоретически, если вы не получаете достаточного воздействия солнечного света, ваш циркадный ритм нарушается, а это, в свою очередь, сбрасывает ваши гормоны с некоторыми негативными последствиями для здоровья.

Воздействие на здоровье

Существует ряд негативных последствий для здоровья, связанных с работой при флуоресцентном освещении, которые, как предполагается, вызваны нарушением наших циркадных ритмов и сопутствующих химических механизмов организма.Эти негативные последствия для здоровья могут включать:

• Мигрень
• Перенапряжение глаз
• Проблемы со сном из-за подавления мелатонина
• Симптомы сезонного аффективного расстройства или депрессии
• Эндокринные нарушения и слабая иммунная система
• Нарушение женского гормонального / менструального цикла и рост рака груди
• формирование
• Стресс / тревога из-за подавления кортизола
• Нарушение полового развития / созревания
• Ожирение
• Агорафобия (тревожное расстройство)

Мерцание

Другой основной причиной проблем с люминесцентными лампами является их мерцание.Люминесцентные лампы содержат газ, который возбуждается и светится, когда через него проходит электричество. Электричество не постоянно. Он управляется электрическим балластом, который очень быстро включается и выключается. Для большинства людей мерцание настолько быстрое, что кажется, будто свет горит постоянно. Однако некоторые люди могут воспринимать мерцание, даже если они не могут его видеть. Это может вызвать:

• Мигрень
• Головные боли
• Напряжение глаз
• Стресс / тревога

Кроме того, люминесцентные лампы, особенно более дешевые лампы, могут иметь зеленый оттенок, что делает все цвета в вашем окружении более тусклыми и болезненными.Есть теория, что это как минимум влияет на настроение.

Решения

Если вы вынуждены работать / жить под флуоресцентными лампами в течение продолжительных периодов времени каждый день, вы можете предпринять ряд действий для борьбы с негативными эффектами. Первое — больше выходить на солнце. Воздействие солнца, особенно в периоды ожидания утром, в полдень и в конце дня, может помочь поддерживать ваш циркадный ритм. Также может помочь установка некоторых окон, световых люков или солнечных трубок, чтобы пронести солнечный свет в вашу внутреннюю среду.

Если не считать самого солнечного света, вы можете использовать источник света с более полным спектром. На рынке есть несколько люминесцентных ламп с полным спектром и дневным спектром, которые имеют лучший разброс цветовой температуры, чем обычные люминесцентные лампы, поэтому они действительно помогают, но не заменяют солнечный свет. В качестве альтернативы вы можете надеть светофильтр полного спектра на люминесцентную лампу или линзу осветительного прибора, который изменяет свет, исходящий из люминесцентной лампы, и дает ему более полный спектр.Они, как правило, выделяют больше ультрафиолетовых (УФ) лучей, которые могут вызвать проблемы с кожей, преждевременно состарить такие материалы, как пластик или кожа, и привести к выцветанию фотографий.

Лампы накаливания неплохо справляются с задачей обеспечения хорошего спектра света, на который большинство людей хорошо реагирует. Еще одно преимущество ламп накаливания заключается в том, что они являются постоянным источником света, который не мерцает. Если вы чувствуете флуоресцентное мерцание, одной лампочки накаливания в комнате может быть достаточно, чтобы скрыть мерцание и не дать ему повлиять на вас.Эти лампы также могут уравновесить любой зеленый оттенок, исходящий от люминесцентной лампы.

В некоторых случаях фототерапия или световая терапия могут нейтрализовать недостаток солнечного света. Это обычное лечение сезонного аффективного расстройства, при котором используется невероятно яркий свет в течение ограниченного периода времени, чтобы помочь регулировать химический состав вашего тела.
