Как подключить резистор?

Ответ мастера:

В зависимости от схемы подключения, переменный резистор бывает источником сопротивления, и потенциометром. Это зависит от того, как подключен третий вывода переменного резистора.

Можно внимательно изучить схему или документацию, чтобы решить, каким образом подключить резистор в каждом конкретном случае. Как ранее говорилось, переменный резистор две функции может выполнять: источника сопротивления, а так же потенциометра. В документации должны были указать величину переменного сопротивления при соответствующем типе подключения. Точнее всего, можно определить нужную величину практическим методом, используя специальный измерительный прибор. Так, можно лучше подобрать подходящий переменный резистор или его аналог.

Используйте омметр, для того, чтобы вы могли померить общее сопротивление цепи. Для этого, нужно подсоединить его клемму к контактам. Величина сопротивления должна отразиться на экране. Затем сопротивление можно измерить в любом узле схемы. Если значение не определяется, значит, где-то нарушилось соединение.

Нужно внимательно осмотреть все контакты. При необходимости, надо соединить их любой металлической проволокой.

Можно обеспечить соединение, более надежное, если вы сможете запаять разрыв соединения в контактах резистора. Вы можете подобрать подходящий вам резистор, в зависимости от полученных значений, практических измерений. Теперь надо приступить к собиранию схемы.

Удалите старый резистор, который вышел из строя. Старайтесь это сделать как можно аккуратнее, чтобы соседние контакты не замкнули. Затем установите новый резистор подходящего переменного сопротивления. Припаяйте резистор таким же образом, как только что удаленный.

Соблюдайте меры предосторожности, чтобы не произошло замыканий между контактами. Включите схему, для проверки ее работоспособности. Если схема не работает, как надо, можно будет перепаять резистор. На некоторых резисторах производства других стран, контакты располагаются иначе. Попробуйте поменять местами центральный контакт с одним из крайних. Если это не привело к ожидаемым результатам, нужно проверить исправность резистора с помощью прибора.

Переменные и подстроечные резисторы. Реостат.

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя фиксированную величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление, в частности, переменным резисторам.

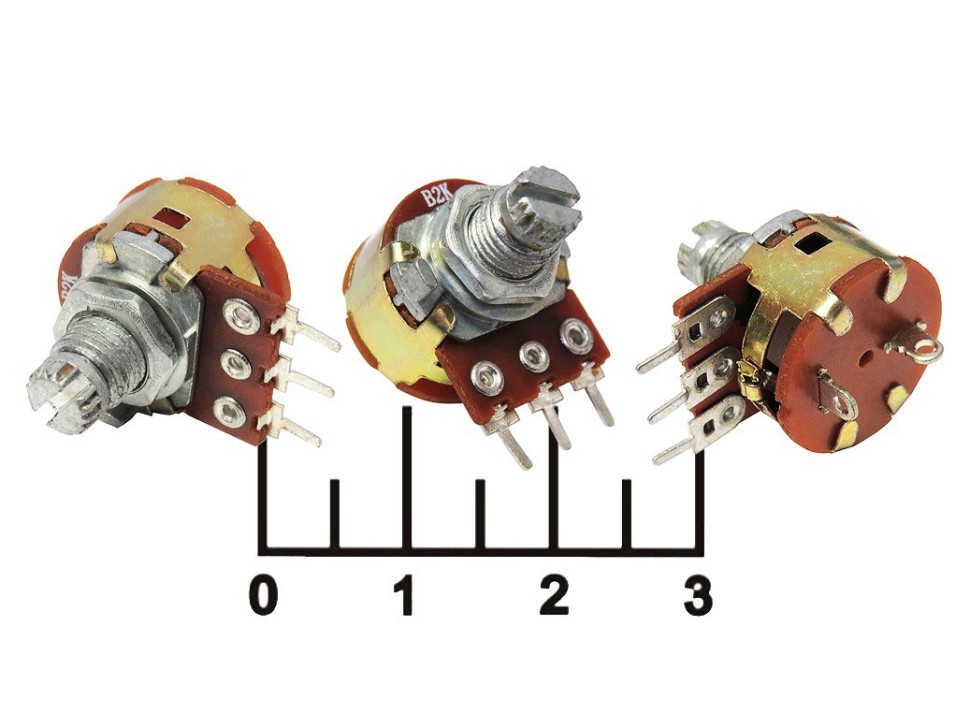

Переменный резистор.

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов. Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? Это как раз и выясним, для начала давайте рассмотрим условную схему переменного резистора:

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны, и как все это работает.

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2, как на схеме).

Таким образом, в итоге получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до R_{max}. А R_{max} — это ни что иное, как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные, то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на вышеупомянутой схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться вдоль нее. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости и т. д. Их примерный внешний вид может быть таким:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором — к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то при начале вращения раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости — при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически — это подстроечные резисторы. Уделим немного времени и им.

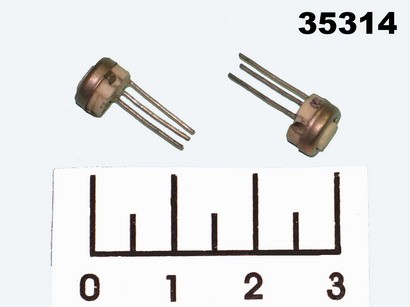

Подстроечный резистор.

Только для начала уточним терминологию. По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в максимальном количестве циклов перемещения ползунка. Если для переменных это число может составлять десятки и сотни тысяч, то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка будет производиться довольно часто.

Обозначение переменных резисторов также немного отличается от обозначения подстроечных:

На этом, собственно, мы и заканчиваем рассматривать переменные резисторы, в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте 🤝

Вопрос: Как подключить потенциометр? — Компьютеры и электроника

Содержание статьи:

Многооборотный переменный резистор 10 ком

Видео взято с канала: Corleone

Уроки Arduino #10 потенциометры и аналоговые пины

Видео взято с канала: Заметки Ардуинщика

КАК СДЕЛАТЬ РЕГУЛЯТОР ГРОМКОСТИ И ПОДКЛЮЧИТЬ ЕГО

Показать описание

Сервис PublBox: https://publbox. com/ru/.
_
Наш Telegram канал https://t.me/radiolubitelTV.
Переменный резистор: http://ali.pub/2ceys2.
Регулятор с крышечкой: http://ali.pub/2ceysu.
Усилитель с регулятором громкости: http://ali.pub/2ceyuz.
10 крышек для регуляторов: http://ali.pub/2cezny.
В этом выпуске вы узнаете: как сделать регулятор громкости и подключить его к схеме усилителя. Схема подключения регулятора громкости на переменном резисторе не сложна. Купить кстати регулятор дешевле на али экспресс.
Группа в ВК: https://goo.gl/pE36V9.
Реклама на канале: https://goo.gl/r9jM6p.
Почта (для сотрудничества): [email protected]
_
Смотрите наши видео, в которых мы простым языком рассказываем о радиотехнике, электронике и радиоэлектронике, а также об ардуино и товарах из Китая для радиолюбителей!.
Наши уроки будут особенно полезны как для начинающих радиолюбителей и студентов радиотехнических ВУЗов, так и для опытных электронщиков, которые паяют каждый день!.
В видеороликах мы даём основы электроники: определения, описания, схемы и принцип работы различных элементов радиотехники. .
На канале проводятся уроки по Ардуино / Arduino; разбираем программирование, подключение датчиков, модулей, дисплеев, двигателей; создаём различные проекты и устройства на ардуино.

Видео взято с канала: Радиолюбитель TV

Как подключить переменный резистор.

Видео взято с канала: Юный радиолюбитель

Как подключить переменный резистор

Видео взято с канала: Ivan Tesla

Что такое потенциометр или РЕОСТАТ и его применение. Часть 1.

Показать описание

Потенциометр — регулируемый делитель электрического напряжения, переменный резистор. Представляет собой, как правило, резистор с подвижным отводным контактом (движком). С развитием электронной промышленности помимо «классических» потенциометров появились также цифровые потенциометры. Такие потенциометры, как правило, представляют собой интегральные схемы, не имеющие подвижных частей и позволяющие программно регулировать собственное сопротивление с заданным шагом. .
Большинство разновидностей переменных резисторов могут использоваться как в качестве потенциометров, так и в качестве реостатов, разница в схемах подключения и в назначении (потенциометр — регулятор напряжения, реостат — силы тока)..
Потенциометры используются в качестве регуляторов параметров (громкости звука, мощности, выходного напряжения и т. д.), для подстройки внутренних характеристик цепей аппаратуры (подстроечный резистор), на основе прецизионных потенциометров построены многие типы датчиков углового или линейного перемещения.

Видео взято с канала: I V A N

Как подключить переменный резистор? (Простая электроника #4 )

Видео взято с канала: МПР

Резистор переменный RV16LN(PH) 1 кОм линейный моно

Описание товара Резистор переменный RV16LN(PH) 1 кОм линейный моно

Резистор переменный предназначен для плавного измерения сопротивления в пределах от 0 до 1 кОм с линейной зависимостью, и имеющий два независимых регулируемых канала.

Технические характеристики Резистора переменного RV16LN(PH) 1 кОм линейный моно

Сопротивление: 1 кОм;

Размер: 16 мм;

Вид изменения сопротивления: линейный;

Канал: моно.

Отличительные особенности и преимущества резистора переменного RV16LN(PH) 1 кОм линейный моно

Резистор переменный RV16LN(PH) 1 кОм линейный моно предназначен для изменения сопротивления, благодаря чему можно плавно регулировать ток на участке электрической цепи.

Сфера применения переменного резистора:

регулировка уровня звука в выходных усилителях звуковой частоты;

регулирование выходного напряжения и тока в лабораторном блоке питания;

встраивание в микросхемные стабилизаторы;

тиристорные и симисторные регуляторы;

во всевозможных самоделках для регулировки напряжения и тока.

Рассматриваемый переменный резистор устанавливается на корпусе и служит для постоянной работы.

При установке резистора переменного RV16LN(PH) 1 кОм линейный моно необходимо предусмотреть место для установки.

Если электронная схема, предусматривает использование переменного резистора только на этапе настройки и наладки, лучше применить подстроечный резистор.

Во всех остальных случаях нужно купить переменный резистор.

Изменение сопротивления в переменном резисторе происходит путем вращения вала.

В рассматриваемом резисторе зависимость изменения сопротивления от угла поворота вала носит линейный характер.

Резистивный слой нанесен на круговое диэлектрическое основание, по которому движется контактный узел.

Таким образом, в зависимости от текущей точки расположения контактного узла, сопротивление в резисторе изменяется от 0 до 1 кОм.

Для резистора рекомендуется дополнительно купить ручки для потенциометров по трем причинам:

удобство вращение;

защита от поражения электрическим током;

исключение влияния сопротивление тела на параметры работы схемы.

В резисторе переменном RV16LN(PH) 1 кОм линейный моно используется сдвоенный регулятор (два параллельных одинаковых резистора на одном валу). Выключатель в этом резисторе не предусмотрен.

Схемы подключения переменного резистора

Используется две основных схемы подключения переменного резистора.

Схема с подключением двух выводов. В данном случае припаиваются при помощи паяльника два вывода: любой из крайних и средний.

Схема с подключением трех выводов (со средней точкой). В этом случае припаивается сразу три вывода.

Причины выхода из строя переменного резистора

Превышение допустимой мощности рассеивания, что происходит из-за перегрева резистора. Резистор может даже задымиться. Такое происходит в случае неправильного расчета тока, протекающего через резистор. Также не исключен вариант короткого замыкания в схеме, и тогда ток через резистор тоже может резко увеличиться.

Естественный износ токопроводящего слоя. Скорость износа преимущественно зависит в интенсивности эксплуатации резистора.

Как следствие – не исключены скачки в значении сопротивлении, что негативно повлияет на параметры работы схемы.

Мелкие частицы резистивного слоя могут также вызвать шорохи и посторонние шумы при использовании переменного резистора в усилителях звуковой частоты.

И в первом и во втором случае лучшим вариантом будет купить резистор в Интернет-магазине Electronoff с теми же характеристиками.

Как измерить сопротивление переменного резистора

Измерить сопротивление резистора переменного RV16LN(PH) 1 кОм можно универсальным мультимером с пределом измерения сопротивления не ниже, чем 1 кОм.

После подключения щупов мультиметра, медленно вращайте вал переменного резистора.

На дисплее мультиметра, Вы должны видеть плавное изменение сопротивление от нуля до 1 кОм.

Если Вы заметите, что сопротивление при вращении не изменяется, есть скачки сопротивления, резистор следует заменить.

Автор на +google

Переменные резисторы | Техника и Программы

June 26, 2010 by admin
Комментировать »

Переменные резисторы отличаются от постоянных наличием третьего вывода— движка, который представляет собой подпружиненный ползунок, который может механически передвигаться по резистивному слою. Соответственно, в одном крайнем положении движка сопротивление между его выводом и одним из выводов резистивного слоя равно нулю, в другом — максимуму, соответствующему номинальному сопротивлению.

Так как вывода три, то переменный резистор может подключаться двумя способами — как простой резистор (тогда вьшод движка объединяется с одним из крайних выводов), и по схеме потенциометра, когда все три вывода задействованы. Оба способа подключения показаны на рис. 5.2. Резисторы по своему предназначению служат для преобразования напряжения в ток и обратно — в соответствии с этим схема обычного включения переменного резистора служит для преобразования напряжения U в ток /, а схема потенциометра (делителя напряжения) — тока / в напряжение U, Кажется, что в схеме обычного включения необязательно соединять вывод движка с одним из крайних выводов — если оставить незадействованный крайний вывод «висящим в воздухе», то ничего в принципе не изменится. Но это не совсем так — на «висящем» выводе возникают наводки от «гуляющего» в пространстве электрического поля, и правильно подключать переменный резистор именно так, как показано на рис. 5.2.

Рис. 5.2. Два способа подключения переменных резисторов

Переменные резисторы делятся на собственно переменные (к которым подсоединена ручка внешней регулировки) и подстроечные — изменяемые только в процессе настройки схемы путем вращения движка отверткой (см. рис. 5.1, внизу). Переменные резисторы мало изменились за все время своего существования, еще со времен реостата Майкла Фарадея, и всем им присущи одни и те же недостатки: в основном это нарушение механического контакта между ползунком и резистивным слоем. Особенно это касается дешевых открытых подстроечных резисторов типа СПЗ-1 (на рис. 5.1 внизу крайний справа) — представьте себе работу этого резистора, например, в телевизоре, находящемся в атмосфере домашней кухни!

Поэтому, если есть возможность, применения переменных резисторов следует избегать или ставить их последовательно с постоянными так, чтобы они составляли только необходимую часть всей величины сопротивления. Подстроечные резисторы хороши на стадии отладки схемы, а затем лучше заменить их постоянными и предусмотреть на плате возможность подключения параллельных и/или последовательных постоянных резисторов для окончательной подстройки. От внешних переменных резисторов (вроде регулятора громкости приемника), казалось бы, никуда не денешься, но и это не так: использование аналоговых регуляторов с цифровым управлением дает отличную альтернативу переменникам. Но это сложно, а в простых схемах, по возможности, следует вместо переменного резистора ставить многопозиционный ступенчатый переключатель — это гораздо надежнее.

Схемы соединения резисторов

Последовательное соединение резисторов

Последовательное соединение резисторов

I_общ = I₁ = I₂ = I₃

U_общ = U₁ + U₂ + U₃

Параллельное соединение резисторов

Параллельное соединение резисторов

I_общ = I₁ + I₂ + I₃

U_общ = U₁ = U₂ = U₃

Реостат

Реостат – это переменный резистор, который включается в цепь последовательно с потребителем нагрузки.

Изменяя положение ползунка, в цепи меняется ток от 0 до max.

Реостат применяется для изменения тока в цепи.

В электрических схемах встречается понятие – реостатное включение нагрузки.

Реостатное включение нагрузки

T₁ I =

U_ист

R_р + R_н

→ max

R_P = 0

T₂ I =

U_ист

R_р + R_н

→ min

Гасящий резистор

В радиосхемах возникает необходимость подавать на потребитель напряжение меньше чем развивает источник, тогда между источником и нагрузкой включается гасящий резистор.

Применение – в схеме создания напряжения смещения на участке эмиттер-база транзистора.

Гасящий резистор

U_гас = U_ист – U_Rн

P_Rгас = I² – R_гас

Делитель напряжения

Делитель напряжения

Делитель напряжения – это цепь, состоящая из нескольких последовательно соединённых резисторов обеспечивающих подачу на потребитель некоторой части напряжения источника.

Потенциометр

Потенциометр – это переменный резистор, с части которого снимается напряжения источника.

Потенциометр

Применение – регулировка громкости на входе усилителя низкой частоты.

Потенциометр и делитель напряжения | Класс робототехники

Потенциометр и делитель напряжения

В одном из предыдущих уроков, для ограничения тока через светодиод, мы использовали резисторы. Как было тогда отмечено, существует множество резисторов разного номинала и рассчитанных на разную мощность. Но оказывается, кроме обычных резисторов есть и элементы с изменяемым сопротивлением, называемые переменными резисторами.

Обычно, переменные резисторы делают в виде делителя напряжения, и такие элементы называются потенциометрами. Кстати, потенциометры часто называют реостатами, хотя это и не совсем так. Вот так выглядит типичный регулировочный потенциометр.

Для чего может быть полезен прибор с переменным сопротивлением? Если говорить о чисто переменном резисторе, то он бывает нужен в ситуациях, когда нам требуется регулировать ток в цепи. Возьмем всё тот же светодиод. Если в цепи светодиода мы поставим переменный резистор — потенциометр, скажем, на 20 кОм, то с помощью него мы сможем регулировать яркость свечения.

Соберем эту схему на плате и проверим в действии. В этом макете мы используем потенциометр на плате от RobotClass. К нему удобно подключать провода и втыкать его в макетную плату.

Крутим ручку потенциометра — светодиод светится ярче или тусклее. Кроме самого потенциометра в схеме также можно заметить обычный резистор. Зачем он нужен? Дело в том, что поворачивая ручку потенциометра мы можем менять его сопротивление в диапазоне от 20 кОм до нуля. Получается, что в крайнем положении без дополнительного защитного резистора через светодиод потечет слишком большой ток и он сгорит!

Конечно, мы можем не крутить ручку потенциометра до упора, но разве можно удержаться?:) Лучше поставим дополнительный резистор, который в крайнем положении ручки не даст светодиоду сгореть. Для случая с кроной, подойдет резистор на 1 кОм. Если будем питать схему от Arduino (то есть от 5 Вольт), то можно поставить 200 Ом.

Вконтакте

Facebook

Twitter

Тримпот | Типы резисторов | Руководство по резисторам

Что такое тримпот?

Подстроечный потенциометр или подстроечный потенциометр представляет собой небольшой потенциометр, который используется для регулировки, настройки и калибровки в цепях. Когда они используются в качестве переменного сопротивления (соединены как реостат), они называются предустановленными резисторами . Регуляторы или пресеты обычно устанавливаются на печатных платах и регулируются с помощью отвертки. Материал, который они используют в качестве резистивной дорожки, варьируется, но наиболее распространенным является либо углеродный состав, либо металлокерамика.Тримпоты предназначены для периодической регулировки и часто могут достигать высокого разрешения при использовании многооборотных установочных винтов. Когда подстроечные потенциометры используются в качестве замены обычных потенциометров, следует соблюдать осторожность, поскольку их расчетный срок службы часто составляет всего 200 циклов.

Определение тримпота

Подстроечные потенциометры и предустановленные резисторы представляют собой небольшие переменные резисторы, которые используются в схемах для настройки и (повторной) калибровки.

Типы тримпотов

Доступно несколько различных версий тримпотов, использующих различные методы монтажа (сквозное отверстие, поверхностный монтаж) и ориентацию регулировки (сверху, сбоку), а также одно- и многооборотные варианты.

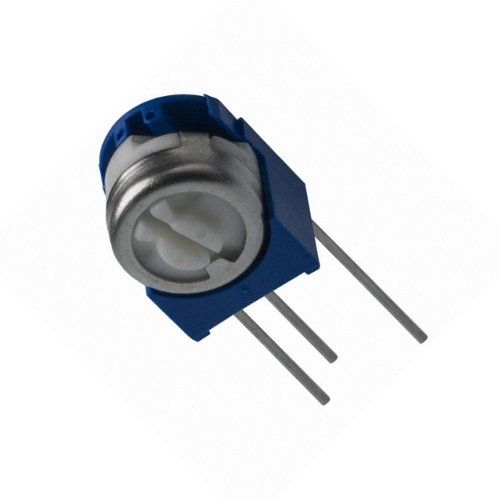

Однооборотный

Однооборотные триммеры/пресеты очень распространены и используются там, где достаточно разрешения в один оборот. Это самые экономичные переменные резисторы.

Открытая, карбоновая гусеница

Закрытый, боковая регулировка

Закрытый, поверхностный монтаж

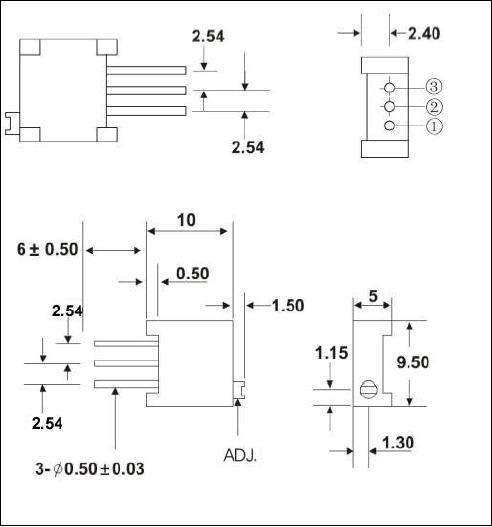

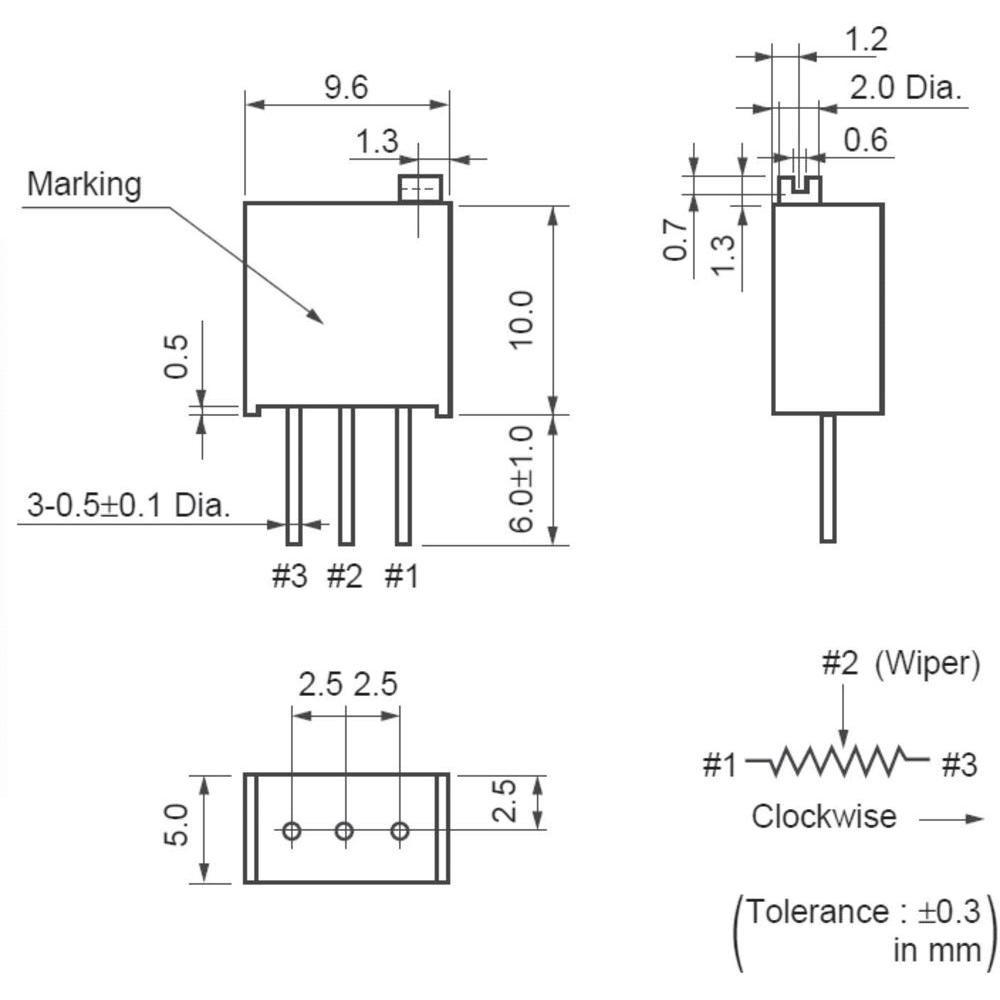

Многооборотный

Для более высокого разрешения регулировки используются многооборотные подстроечные потенциометры.Количество витков варьируется примерно от 5 до 25, но 5, 12 или 25 витков довольно распространены. Они часто изготавливаются с использованием червячного механизма (вращающаяся дорожка) или ходового винта (линейная дорожка) для достижения высокого разрешения. Из-за более сложной конструкции и изготовления они дороже одновитковых предустановленных резисторов. Пакеты ходового винта могут иметь более высокую номинальную мощность из-за их увеличенной площади поверхности.

Верхняя регулировка, червячная передача

Боковая регулировка, червячная передача

Боковая регулировка, ходовой винт

Символы Trimpot

Следующие символы IEC используются для подстроечных резисторов и предустановленных резисторов.Хотя это официальные символы для периодически регулируемых резисторов, также часто используются стандартные символы для потенциометра или реостата.

Символ тримпота (стандарт IEC)	Символ предустановленного резистора (стандарт IEC)
Символ потенциометра (стандарт IEC)	Обозначение реостата (стандарт IEC)

Переменный резистор

— Обзор и объяснение — Переменный резистор

— Обзор и объяснение —

Главная » Переменный резистор – Обзор и объяснение

Что такое резистор Обзор

В электрической цепи резистор представляет собой пассивный компонент с двумя выводами, который препятствует протеканию тока и рассеивает мощность, когда ток проходит через него. В электрических цепях он представлен символом на рисунке 1. Отношение напряжения к току называется сопротивлением и выражается законом Ома, как показано на рисунке 2.

Рис. 1: Резистор Обозначение

Рисунок 2: Закон Ома

Закон Ома гласит, что ток, протекающий через резистор в электрической цепи, прямо пропорционален приложенному напряжению, когда температура остается постоянной.Поэтому логично предположить, что обычные резисторы имеют два вывода и сопротивление у них постоянное, так как их сопротивление изменить нельзя.

Определение переменного резистора

Как следует из названия, переменный резистор представляет собой пассивное устройство с тремя выводами, которое может регулировать свое сопротивление с помощью третьего вывода, расположенного между двумя выводами, так что препятствие протеканию тока поднимается и опускается. Поэтому символ цепи переменного резистора имеет стрелку, которая представляет собой изменение сопротивления. Электрический символ переменного резистора показан на рисунке 3.

Рис. 3: Символ переменного резистора

Рис. 4: Переменный резистор Символ

Сопротивление переменного резистора можно изменять от нуля до определенного максимального значения с помощью его третьего вывода. Если внимательно изучить электрическую схему переменного резистора на рис. 4, можно увидеть, что между клеммами 1 и 3 существует постоянное сопротивление.Терминал 2 (посередине) — единственный терминал, который может двигаться. Следовательно, чтобы изменить сопротивление, вы должны использовать любую из боковых клемм с подвижной клеммой.

Принцип работы переменных резисторов

Переменные резисторы широко применяются в электрических цепях для регулирования величины тока или напряжения, так как сопротивление переменных резисторов можно установить на определенное значение. Переменные резисторы позволяют регулировать величину напряжения, изменяя сопротивление и сохраняя постоянный ток. Для регулировки входного напряжения к клеммам 1 и 3 подключается источник напряжения, как показано на рис. 5. Выходное напряжение между клеммами 1 и 2 можно рассчитать по формуле деления напряжения, показанной на рис. 6.

Рис. 5: Использование переменного резистора в качестве делителя напряжения

Рисунок 6: Формула деления напряжения

Конструкция переменного резистора

Несмотря на то, что существуют различные типы переменных резисторов, принцип их работы одинаков.При осмотре внутренней части переменного резистора, как показано на рис. 7, между клеммами 1 и 3 находится постоянное сопротивление, называемое резистивной дорожкой. ручка. Сопротивление между клеммами 1 и 2 или 2 и 3 можно изменить, отрегулировав ручку посередине, как показано красным кружком на рис. 7.

Рис. 7: Переменный резистор

Типы переменных резисторов

Существуют различные типы переменных резисторов, принцип работы которых почти одинаков, как показано в предыдущих разделах. Однако конфигурация клемм и значение сопротивления переменного резистора могут быть скорректированы в зависимости от различных параметров окружающей среды. Эти различные типы переменных резисторов включают:

Потенциометры

Как упоминалось в предыдущих разделах, переменные резисторы часто используются для управления напряжением или током. Потенциометры — один из самых популярных типов переменных резисторов. Они предпочтительны в приложениях, где требуется контроль напряжения.В основном есть две группы потенциометров, известные как механические и цифровые. Механические потенциометры, такие как линейные и поворотные потенциометры, имеют проблемы с точностью в условиях вибрации. Цифровые потенциометры обычно используются из-за проблем с чувствительностью механических потенциометров. Одним из наиболее важных применений цифровых потенциометров является решение проблемы дрейфа сопротивления, которая возникает в сложных условиях окружающей среды. Поскольку цифровые потенциометры можно регулировать с помощью протоколов связи, таких как I2C, они также весьма полезны в тех случаях, когда регулировка механического сопротивления невозможна.

Реостаты

Конструкция реостата аналогична конструкции потенциометра. Однако подвижная клемма реостата замкнута накоротко с одной из боковых клемм, как показано на рис. 8. Реостаты предпочтительны в приложениях, где требуется регулировка сопротивления или ограничение тока.

Рисунок 8: Символ реостата

Фоторезисторы

Фоторезисторы, также известные как светочувствительные резисторы (LDR), являются распространенным типом переменных резисторов.Их сопротивление изменяется в зависимости от интенсивности падающего света из-за фотоэффекта. Фоторезисторы могут быть предпочтительными в условиях, где интенсивность света варьируется.

Силочувствительный резистор

Как следует из названия, сопротивление чувствительного к силе резистора изменяется в зависимости от уровня приложенной силы. Обычно они используются в роботизированных приложениях, например, внутри захватов робота.

Термисторы

Сопротивление термистора изменяется в зависимости от температуры. Существует два типа термисторов, известных как термисторы с отрицательным температурным коэффициентом (NTC) и с положительным температурным коэффициентом (PTC). Сопротивление термисторов PTC прямо пропорционально температуре, тогда как сопротивление термисторов NTC обратно пропорционально температуре. Термисторы предпочтительны в различных промышленных приложениях, где критически важным является обнаружение изменения температуры.

Хьюмисторы

Как следует из названия, сопротивление увлажнителя изменяется в зависимости от изменения влажности. Хьюмисторы используются во многих устройствах Интернета вещей (IOT) для обнаружения изменений окружающей среды.

Применение переменных резисторов

Переменные резисторы можно найти во многих устройствах/электронике, которые есть в наших домах.Некоторые из них включают радиоприемники, динамики, микрофоны, телевизоры, генераторы, устройства управления умным домом и т. д. Потенциометры обычно используются в домашних электронных устройствах, где требуется регулировка скорости или уровня громкости.
Реостаты используются там, где необходимо регулировать уровни тока или сопротивления. Типичным примером является затемнение света. Таким образом, переменные резисторы популярны в приложениях, где требуется контроль напряжения или регулировка тока.

Подробнее в нашем блоге

Из-за глобальной нехватки полупроводников мы приостановили все заказы через Интернет до дальнейшего уведомления. Чтобы узнать цены, напишите по адресу [email protected]. Закрыть

Предустановленные потенциометры 1 кОм или 10 кОм (упаковка из 5 шт.) — онлайн, Индия

Описание

Пресет

Cermet представляет собой переменный резистор компактного форм-фактора и монтируется на печатную плату с помощью 3 контактов, а также может быть легко установлен на макетной плате. Сопротивление или напряжение (при подаче) между клеммами изменяется при вращении ручки предустановки.Вы можете купить онлайн в Индии этот пресет на 1 кОм и 10 кОм в Circuit Uncle — Home для робототехники, встроенных компонентов, компонентов и решений IoT. Это компактная и недорогая альтернатива крупногабаритным потенциометрам, но с такими недостатками, как низкий номинальный ток и возможность вращения металлокерамики только отвертками, а не руками. Технически также называется RM065, потенциометр с углеродной пленкой, триммер или даже Trimpot. Они читаются как 103 для пресета 10 кОм и 102 для пресета 1 кОм.

Переменные резисторы в основном используются для деления напряжения или установки напряжения на желаемом уровне, поскольку они образуют цепь делителя напряжения, когда между их клеммами подается напряжение.Два внешних контакта подключены к Vcc (обычно +5 В) и земле (GND), а центральный контакт выводит переменное напряжение при вращении вращающегося кермета.

Технические характеристики (предустановка 10 000 – Онлайн-Индия):

- Сопротивление дорожки: 1 кОм и 10 кОм
- Количество витков: 1
- Допустимое отклонение сопротивления: ± 10 %
- Температурный коэффициент: ± 100 ppm/°C
- Крепление потенциометра: Сквозное отверстие
- Тип регулировки: Верх
- Изменение контактного сопротивления +: 1%
- Номинальная полная мощность Температура: 85°C
- Диаметр провода: 0. 5мм
- Диапазон рабочих температур: от -55°C до +125°C
- Сопротивление: 10 кОм
- Материал резисторного элемента: регулируемый поворотный

Так зачем ждать, чтобы сделать вашу схему еще более компактной, просто купите онлайн в Индии предустановку на 10 кОм у нас. Свяжитесь с нами в WhatsApp, и вы даже можете обратиться за технической помощью/предложениями по своим проектам. Этот пресет 10 кОм, триммер, тримпот широко используется в телевидении, видео, Mp3, Mp4, VCD, DVD, телефоне, оборудовании для автоматизации офиса, информационном коммуникационном оборудовании и т. Д.

Примечание. Для вращения металлокерамики вам понадобится отвертка. Видеоурок (YouTube) о том, как подключить/использовать переменный резистор (предустановленный) к цепи

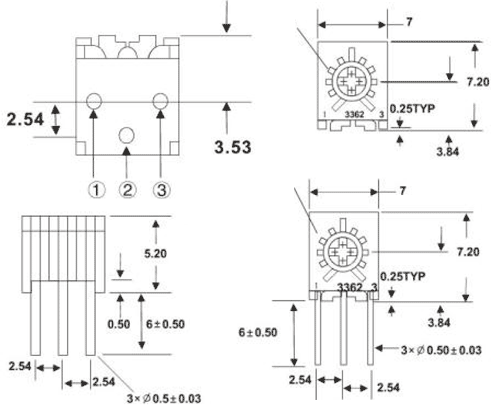

Лист данных

У нас есть два варианта для вас 1 кОм и 10 кОм, поэтому выберите их в зависимости от ваших потребностей и будьте уверены в их качестве.

Как подключить потенциометр

В этой статье мы изучаем, как работают потенциометры, и пытаемся понять, как подключать потенциометры в электронных схемах.

Как работают потенциометры

Потенциометры, или потенциометры, как их сокращенно называют, представляют собой пассивные электронные устройства, которые в основном представляют собой просто переменные резисторы или резисторы, значения которых можно изменять от нулевого максимума в заданном диапазоне (значение потенциометра) вручную.

Например, потенциометр 10k будет иметь диапазон от 0 до 10000 Ом, и его значение может быть установлено в любом месте в пределах этого окна, в зависимости от выбранного положения вращения вала pt.

Переменная функция потенциометра реализуется путем вращения вала потенциометра по часовой стрелке или против часовой стрелки, что приводит к тому, что соответствующие клеммы определяют увеличение или уменьшение значений сопротивления и наоборот.

Потенциометр обычно имеет три клеммы или провода, через которые можно измерить и определить выходное переменное сопротивление для данного приложения электронной схемы.

Глядя на данную симуляцию, мы обнаруживаем, что при вращении вала горшка сопротивление изменяется по обеим сторонам центрального провода с противоположной скоростью.

Другими словами, например, вращение вала по часовой стрелке может непрерывно и пропорционально увеличивать сопротивление между его центральным и правым боковыми выводами, в то время как пропорционально уменьшающееся сопротивление между его центром и левым боковым выводом.

Таким образом, вышеприведенный ответ является дифференциальным по двум сторонам центрального вывода горшка. Сопротивление может быть точно равным между левым и правым выводами по отношению к центральному проводу, если вал расположен приблизительно в центре вращающегося диска.

Как подключить потенциометр с помощью трех проводов

Поскольку потенциометр обычно имеет три провода, его можно использовать либо в двухстороннем режиме переменного сопротивления, либо в виде одностороннего одинарного переменного резистора.

В нашем предыдущем объяснении мы опирались на то, что потенциометр может вызвать переменное дифференциальное сопротивление на выходе, когда в приложении используются все три вывода потенциометра.

Однако в большинстве схем может потребоваться использование потенциометра только в качестве одномодового переменного резистора.

Как подключить потенциометр с помощью двух проводов

Для этого нам нужно выбрать любой из двух проводов потенциометра, как показано ниже, который должен включать центральный провод.

Здесь центральное оперение имеет решающее значение и должно быть включено в обязательном порядке, иначе нельзя будет получить желаемый результат.

Оставшийся 3-й вывод потенциометра можно просто оставить неподключенным или открытым, или его можно соединить с центральным выводом потенциометра.

Какова функция потенциометра

Как объяснялось ранее, потенциометр создает различное сопротивление на своих трех выводах в ответ на вращение его вала. Это значение сопротивления используется для создания эффекта разности потенциалов в соединенных точках цепи.

Эта переменная разность потенциалов, в свою очередь, используется для создания, предварительного определения или фиксации желаемого эталонного значения (потенциала) в цепи.

Что такое предустановка

Предустановка или подстроечный потенциометр полностью идентичны потенциометру и предназначены для работы так же, как и потенциометры. эти устройства предназначены для работы (вращения) с помощью шпинделя отвертки через заданный паз на их корпусе.

Пресеты предназначены для монтажа на печатных платах и могут быть припаяны непосредственно к указанным отверстиям на печатной плате, в отличие от потенциометров, которые необходимо монтировать на корпус устройства с помощью винтовой гайки.

Если у вас есть дополнительные вопросы относительно деталей работы потенциометра, пожалуйста, не стесняйтесь выражать их в комментариях.

Переменные резисторы.

Резисторы. Основы электроники

Резисторы

Переменные резисторы предназначены для использования в приложениях, где
пользователь оборудования часто требует регулировки сопротивления, например, тона, громкости,
фокусировка и управление яркостью.
Существует два основных типа переменных резисторов: один называется потенциометром , а другой — потенциометром .
реостат .Примером потенциометра является регулятор громкости на
ваше радио, а примером реостата является регулятор яркости приборной панели в автомобиле.
Между ними есть небольшая разница. Реостаты обычно имеют два соединения, одно фиксированное и
другое движимое. Любой переменный резистор можно правильно назвать реостатом. Потенциометр всегда
три соединения, два фиксированных и одно подвижное. Как правило, реостат имеет ограниченный диапазон значений и
высокая пропускная способность по току.Потенциометр имеет широкий диапазон значений, но обычно имеет
ограниченная пропускная способность по току. Потенциометры обычно подключаются как делители напряжения.

Потенциометр

Пример потенциометра показан на рисунке ниже, вид А.
Потенциометры изготавливаются либо композиционными, либо
элементы сопротивления с проволочной обмоткой и все соображения, которые следует упомянуть в связи с
постоянные резисторы с такими типами элементов также применяются к потенциометрам.

Потенциометр.

Основные компоненты наиболее широко
используемые типы потенциометров показаны на рисунке выше, виды B и C.
Хотя формы и размеры различных частей могут различаться в зависимости от
номинальная мощность и особые технологии производства
различных производителей, общее расположение почти
всегда одно и то же. Единственные принципиальные различия заключаются в типах
используемых элементов сопротивления. На рисунке выше (вид B) показана конструкция с
элемент сопротивления с проволочной обмоткой, и вид C показывает то же самое с
элемент композиции.Обе конструкции состоят из основания, элемента сопротивления
с клеммой на каждом конце, скользящий контактный рычаг (скребок)
соединенный с центральной клеммой, вращающийся вал, прикрепленный к
контактный рычаг, резьбовая втулка и крышка. Вал может быть
повернут так, чтобы контактный рычаг можно было установить на любую желаемую часть
элемента сопротивления. При разных настройках вала есть
различное сопротивление между любой конечной клеммой и
контактно-рычажная клемма. Как и в случае с постоянными резисторами,
ограниченное количество различных номиналов мощности, доступных для потенциометра.

Другие типы

Потенциометр триммера

Существуют приложения, в которых точное значение сопротивления, необходимого в цепи, невозможно предсказать или
контролируется с необходимой точностью. В таких приложениях полезно иметь в наличии резистор (называемый подстроечным потенциометром или просто подстроечным резистором), который можно настроить на точное требуемое значение при выравнивании оборудования после сборки. Регулировка пользователем оборудования не требуется, хотя позже, возможно, придется выполнить регулировку специалисту по обслуживанию во время обслуживания оборудования.Поскольку резистор не требует частой переустановки, не предпринимается никаких особых усилий, чтобы сделать эту регулировку особенно удобной.

Один из типов подстроечных потенциометров показан на рисунке ниже. Винтовая регулировка используется для изменения сопротивления этого потенциометра.

Триммер.

Ползунковый потенциометр

Потенциометр, который регулируется перемещением ползунка по прямому элементу сопротивления вместо вращения.

Принадлежности для потенциометра триммера | Компоненты RS

Борнс
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.
