Прокладка кабеля в помещении: Способы прокладки кабеля в помещении

Содержание

Прокладка кабельных линий в производственных помещениях

Внимание!

Ссылка на главу, вышедшую в другом издании

Нумерация может измениться

Данный документ находится в библиотеке сайта ElectroShock

Перейдите по ссылке, чтобы посмотреть список доступных документов

Там же находится ПУЭ в формате справки windows

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.

2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

2.3.135. Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается.

Прокладка кабелей в производственных помещениях

Прокладка кабеля | Работы по прокладке кабеля в квартире и офисе в СПб.


Прокладка силового кабеля	Прокладка телефонного кабеля	Прокладка интернет кабеля	Прокладка антенного кабеля

Работы по прокладке кабеля.

Прокладка кабеля – один из основных этапов при проведении электромонтажных работ. Он требует наличия соответствующих знаний и опыта, а также соблюдения требований ПУЭ. От качественного монтажа кабеля и надежности его соединений в распределительных коробках зависит работоспособность и безопасность дальнейшей эксплуатации электропроводки на долгие годы. Поэтому советуем работы по прокладке кабеля доверить профессионалам. Мы предлагаем услуги по прокладке кабелей в квартирах и офисах Санкт-Петербурга.

Прокладка проводов и кабелей.

Электрические кабели, используемые для электропроводки в квартирах и офисах разделяются на две категории:

Силовой кабель – служит для передачи электрической энергии напряжением 220-380 В для различных потребителей (электрические плиты, кондиционеры, линии розеток и освещения).

Слаботочные кабели – рассчитаны на небольшие токи и малое напряжение (телефон, интернет, ТВ антенна, сигнализация и т.п.).

Электропроводка бывает: скрытой (провода проложены внутри стен, за гипсокартонным потолком или залиты цементной стяжкой в полу) и наружной, когда электрокабель монтируется на стене или потолке на скобах, в гофре, пластиковых коробах или трубах. Существует несколько методов монтажа кабеля в помещении, перечислим их в порядке увеличения стоимости, надежности и эстетичности.

Открытая прокладка кабеля.

Открытая прокладка электрического кабеля является наиболее простым, быстрым и бюджетным способом монтажа проводки. В этом случае электрокабель крепится к перекрытиям при помощи скоб или стяжек с отверстием под саморез. Обычно так монтируется слаботочный провод (например, антенный или телефонный), но так можно проложить и силовую электропроводку, важное условие при данном способе: поверхность должна быть из несгораемого материала (бетон, кирпич и т.п.). Если перекрытие изготовлено из сгораемых материалов (дерево, ДСП и др.), то для него необходимо предусмотреть дополнительную защиту. Для электрической проводки по таким поверхностям подойдут следующие два способа.

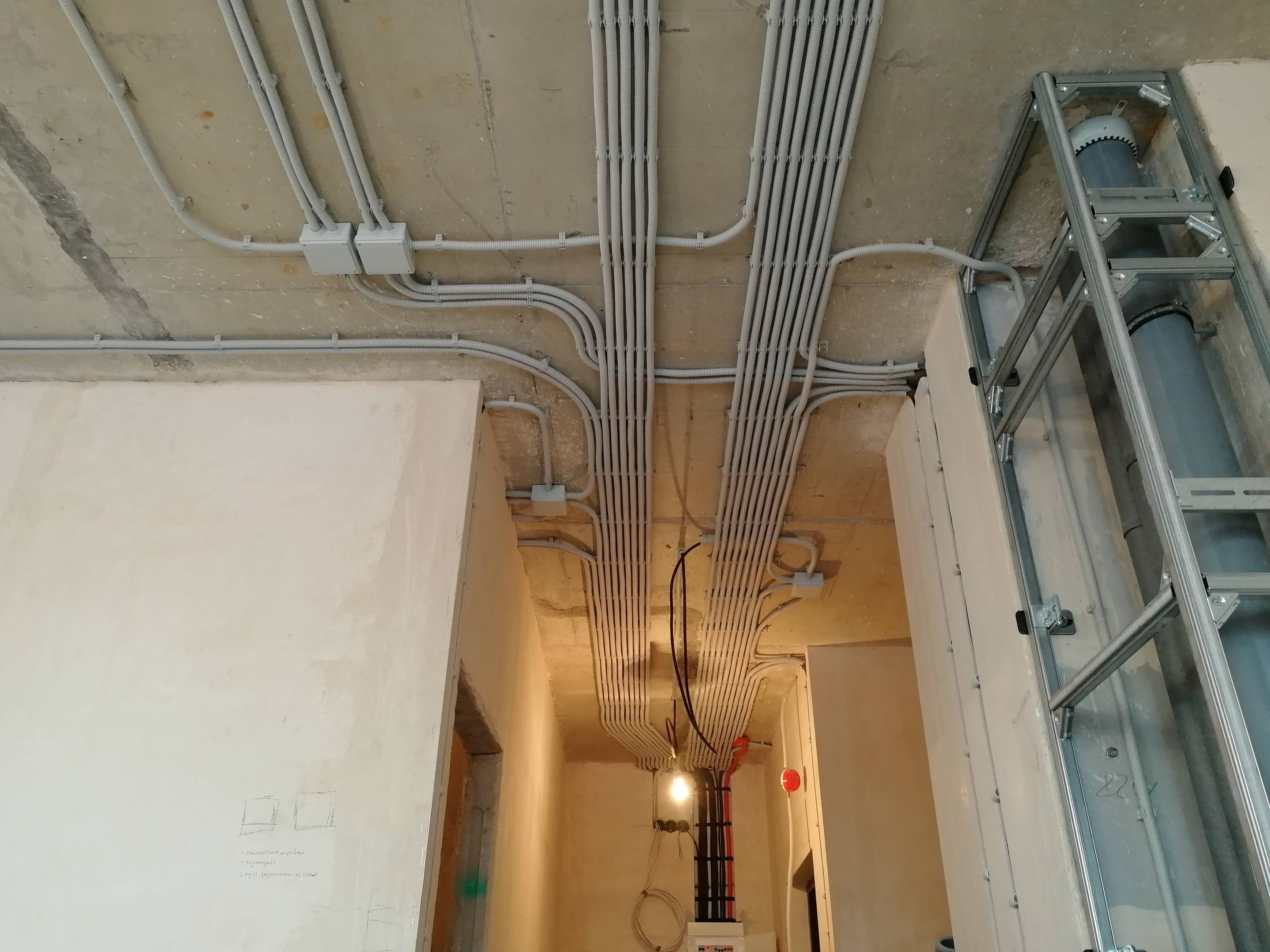

Прокладка кабеля в гофре.

Прокладка кабеля в гофре используется с целью дополнительной механической защиты и пожаробезопастности (при аварийной ситуации гофра препятствует распространению возгорания за счет ограничения доступа кислорода к электрокабелю). Таким методом можно проложить электрический кабель по любым поверхностям, за подвесным потолком, и в стяжке в полу. Также гофра обеспечивает возможность сменяемости электропроводки.

Прокладка кабеля в кабель-канале.

Прокладка кабеля в кабельных каналах очень практичный способ монтажа электропроводки. Этот метод позволяет проложить как один, так и несколько проводов в одном коробе, при этом обеспечивается их механическая и противопожарная защита. Кабельные каналы часто используются в офисных зданиях, но они подходят и для прокладки кабеля дома, т.к. позволяют существенно сократить расходы, по сравнению со штроблением стен. Также для укладки проводов можно использовать некоторые модели пластмассовых плинтусов со встроенным каналом.

Прокладка кабеля в штробе.

Наибольшей защищенностью и эстетичностью обладает скрытая проводка внутри стен. Однако это самый сложный и дорогостоящий способ, связанный с повышенным шумом и пылью. При замене скрытой электропроводки сначала производится штробление стен при помощи болгарки и перфоратора, затем укладка кабелей в штробе и их закрепление быстросохнущим раствором (алебастр). Также скрыто устанавливаются розетки, выключатели и распределительные коробки. Мы готовы выполнить монтаж электропроводки любого типа, в зависимости от ваших предпочтений и финансовых возможностей. Звоните нам ежедневно с 10:00 до 20:00.

Прокладка кабеля в квартире, доме | Монтаж в земле лотках

Прокладка кабеля представляет собой важный и ответственный этап при выполнении электромонтажных работ. Перед тем как приступить к выполнению монтажа, необходимо составить соответствующий проект, рассчитать нужную длину кабеля, требуемое оборудование и строительные материалы. Это обеспечит качественный результат, бесперебойную работу сетей, а также быстрое выполнение всех монтажных работ.

Что нужно учитывать:

изначально выбирается способ прокладки электросети – горизонтально или вертикально;
монтаж кабеля без взаимных скрещиваний считается оптимальной. Если такой вариант невозможен, то требуется, чтобы расстояние между ними было как минимум 3 мм;
каждый кабель маркируется чтобы избежать путаницы при подключении к электрическому щитку;
расстояние между электросетями и потолком или полом должно составлять как минимум 15 см;
отопительные приборы находятся в 5 см от кабеля;
к розеткам нужно подводить кабель снизу, если по полу и сверху, если по потолку, с выключателями также;
прокладка, как правило, происходит в кабельных каналах, спрятанных в стене.

Где можно заказать?

Компания Гарант Профи предоставляет возможность осуществить монтаж кабельных сетей в кратчайшие сроки. У нас работают исключительно опытные специалисты, которые точно знают, как правильно провести все строительно-монтажные работы. У нас в распоряжении современное оборудование, с помощью которого мы качественно выполним задачи в минимальный срок.

Что касается цены, то у нас установлена оптимальная стоимость на все виды работ (см. таблицу ниже). Если вас заинтересовало наше предложение, позвоните нам по контактному номеру +7 (966) 755-23-41 или воспользоваться услугой обратного звонка.

Прокладка кабельных линий в земляной траншее представляет собой наиболее популярный и экономичный вид проведения кабеля. В первую очередь это безопасность, ведь кабеля пролегают под землей и не подвергаются внешнему воздействию. Во-вторых, это эстетичность. Над головой не висят провода и не портят обзор.

Укладка кабеля в траншее состоит из следующих этапов:

составляем план местности и разметки кабельных линий;
готовим траншею подходящей глубины;
делаем подушку из песка;
выполняем проверку целостности и функциональности кабеля;
применяем сигнальную ленту;
закрываем траншею землей;
еще раз выполняем проверку кабеля.

На первый взгляд ничего сложного, однако выполнением этой задачи должен заниматься грамотный специалист. Ведь при монтаже кабеля нужно знать, какая глубина земляной траншеи нужна, чтобы обеспечить безопасность. Этот показатель регламентируется нормами и утвержденными законодательством стандартами. К примеру, если кабель обладает напряжением до 20 кВ, глубина укладки будет составлять не меньше 0,7 метра. Когда речь идет о напряжении в 35 кВ, глубина заложения кабеля составит больше 1 метра.

Обратите внимание, что ширина подушки из песка также играет большую роль при планировании проведения подобных работ.

Почему стоит обратиться к нам?

В нашей компании работают квалифицированные мастера, которые отлично разбираются в нюансах прокладки кабельных линий в земле. Они обладают многолетним опытом и профессиональными инструментами для выполнения поставленной задачи в оговоренные сроки.

К тому же цены на все виды услуг остаются на оптимальном уровне. Компания Гарант Профи выполняет электромонтажные работы профессионально и надежно. По всем вопросам звоните нам по тел. +7 (966) 755-23-41 или заказывайте обратный звонок. Наши специалисты проконсультируют и помогут с оформлением заявки.

С момента появления электричества человечество окружается все большим количеством кабелей. Они проходят над нашими головами, под землей, в домах, порой существенно ухудшая внешний вид интерьера и экстерьера. В этом случае прекрасным решением является монтаж кабеля в лотках или коробах. Заметно улучшается внешний вид и обеспечивается необходимый уровень безопасности. Если с кабелем что-то случится, к лотку можно легко добраться и заменить поврежденный участок.

К преимуществам прокладки в лотках относят следующие:

простота и экономичность монтажа;
быстрый доступ к кабелю;
возможность в одном коробе или лотке размещать несколько рядов провода;
конструкция лотков и коробов обеспечивает хорошую вентиляцию кабеля, что благоприятно влияет на переносимость нагрузок.

Обратите внимание, что процесс предполагает соблюдение некоторых правил, без которых срок службы кабеля снизится. К ним относят и температурный режим, необходимый при укладке проводов, и количество проводов в одной связке, и методы крепления лотков и коробов. Все эти моменты учитываются опытным мастером, который выполняет поставленную задачу быстро и аккуратно.

Доверьте работу профессионалам

Компания Грант Профи предлагает свои услуги по работе с кабелями разного назначения. Если вы хотите спрятать их в короб или лоток, мы поможем вам. Мы выполняем свою работу качественно и по доступной цене.

Для выполнения укладки кабеля у нас имеется все необходимое оборудование и профессиональные инструменты. К тому же наши мастера знают, как правильно выполнить данную работу, чтобы жители дома не подвергались опасности, даже если кабель будет поврежден.

Мы работаем для вас! Заказывайте обратный звонок, консультируйтесь – мы всегда на связи.

Прокладка кабеля в подвале жилого дома ПУЭ

Оглавление статьи:

Тема: Требования к электроснабжению подвала, чердака.

Опции темы

Версия для печати
Отправить по электронной почте…
Подписаться на эту тему…

Отображение

Линейный вид
Комбинированный вид
Древовидный вид

Требования к электроснабжению подвала, чердака.

Расскажите пожалуйста, нормы и требования к электропроводке по чердаку и подвалу. Разрешено ли 220 В, 380 В? Если запрещено то почему и где это написано. Разрешены ли розетки на чердаке и в подвале, какие требования. Заранее огромное спасибо!

Ознакомьтесь с общими требованиями по выбору и способам прокладки электропроводки.

2.1.30. Электропроводки должны быть выполнены с учетом возможных перемещений их в местах пересечений с температурными и осадочными швами.

2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.
При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.

2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.
При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).

2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Прокладка электропроводки в чердачных помещениях регламентируется следующими требованиями ПУЭ 7:

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;

скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.
Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2. 1.63-2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.

Прокладка электропроводки в подвальных помещениях регламентируется следующими требованиями ПУЭ 7:

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.

4.49 В технических подпольях и на чердаках жилых зданий освещение должно устанавливаться только по линии основных проходов. В домах высотой один и два этажа, а также в домиках садоводческих товариществ устройство освещения чердаков может не устанавливаться. Освещение хозяйственных кладовых с решетчатыми перегородками, находящихся в пользовании жильцов и расположенных в подвале, рекомендуется выполнять светильниками, установленными в проходах (без установки дополнительных светильников в этих помещениях). При глухих перегородках должно быть предусмотрено освещение каждой кладовой.

14.6 В неотапливаемых подвалах, технических подпольях и коридорах, на чердаках, в сырых и особо сырых помещениях, насосных, тепловых пунктах, а также в зданиях, сооружаемых из деревянных конструкций, электропроводки разрешается выполнять открыто, с соблюдением требований 2. 1 и 7.1 ПУЭ.

14.9 Распределительные сети следует выполнять сменяемыми:

открыто — проводами в пластмассовых трубах и коробах, а также кабелями. В технических подпольях и этажах, помещениях инженерных служб, технических коридорах, подвалах и подпольях допускается прокладка на лотках в соответствии с требованиями ГОСТ Р 50571.15;

скрыто — в специальных каналах и пустотах строительных конструкций, в бороздах, штрабах, в слое подготовки пола кабелем или изолированными проводами в защитной оболочке.

А.5.4 Для одноквартирных домов УЗО с номинальным током до 30 мА рекомендуется предусматривать для групповых линий, питающих штепсельные розетки внутри дома, включая подвалы, встроенные и пристроенные гаражи, а также в групповых сетях, питающих ванные комнаты, душевые и сауны. Для устанавливаемых снаружи штепсельных розеток установка УЗО с номинальным током до 30 мА обязательна.

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 7. Электрооборудование специальных установок

Глава 7.

1. Электроустановки жилых, общественных, административных и бытовых зданий

Электропроводки и кабельные линии

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего: ¶

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ. ¶

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты. ¶

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается. ¶

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом. ¶

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями. ¶

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ. ¶

7.1.34. В зданиях следует применять кабели и провода с медными жилами*. ¶

* До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами. ¶

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2 и более. ¶

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 м. ¶

В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки. ¶

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями. ¶

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1. ¶

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях ¶

Наименьшее сечение кабелей и проводов с медными жилами, мм

Линии групповых сетей

Линии от этажных до квартирных щитков и к расчетному счетчику

Линии распределительной сети (стояки) для питания квартир

7. 1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается. ¶

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир. ¶

Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений. ¶

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). ¶

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. ¶

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим. ¶

Сечения проводников должны отвечать требованиям п. 7.1.45. ¶

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается. ¶

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей. ¶

* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов. ¶

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается. ¶

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах. ¶

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. ¶

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах. ¶

В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С. ¶

7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2. ¶

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается. ¶

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий. ¶

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ. ¶

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников. ¶

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2 по меди и 25 мм 2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников. ¶

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм 2 по меди и 16 мм 2 по алюминию независимо от сечения фазных проводников. ¶

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм 2 , 16 мм 2 при сечении фазных проводников от 16 до 35 мм 2 и 50% сечения фазных проводников при больших сечениях. ¶

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм 2 — при наличии механической защиты и 4 мм 2 — при ее отсутствии. ¶

Как проложить кабель в подвале, не нарушая правил

Преимущество монтажа

Вариант помещения электрических коммуникаций в подвал здания имеет ряд положительных моментов:

Удаленность основной части проводки от жилых зон дома снижает риск поражения током.
Монтировать электропроводку и кабель в подвале гораздо проще, так как нет необходимости делать проводку скрытой.
В случае, когда поврежден кабель, ремонтные работы производятся не в жилом помещении.

Особенности прокладки кабеля в подвале мы раскроем в данной статье. Также советуем ознакомиться с инструкцией о том, как сделать освещение в подвале своими руками!

Этапы выполнения работ

Установка щитка

Располагая основную часть электрических коммуникаций в подвал частного дома, целесообразно там же разместить распределительный щиток, от которого осуществляется электропитание всех групп потребителей домашней сети.

Существуют требования, которые описывают действующие нормы и правила. Их следует соблюсти при выборе места установки распределительных щитов, в том числе, когда таким местом служит подвал или гараж.

Электрощиток должен быть расположен в доступном месте, удобном для проведения ремонтных и профилактических работ, производства переключений (в соответствии с п.7.1.28, Глава 7.1 ПУЭ).
В месте установки щита должен быть обеспечен уровень освещенности, не ниже 30 Люкс, если применяются лампы накаливания, и не менее 200 Люкс при освещении люминесцентными лампами. То есть, подвал для этих целей должен быть освещен дополнительно, в соответствии с СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».
Основа, на которую производится установка щитка, должна быть несгораемой. Сам щит также должен быть изготовлен из негорючих материалов. Дверцы или крышки электрощитка должны быть оборудованы замком и открываться наружу.
Место расположения электрического щитка, проводки и трасса, по которой будет осуществляться прокладка кабеля, не должны быть подвержены затоплению.
При монтаже щитка следует обеспечить минимальное расстояние от него до находящихся в подвале трубопроводов водопроводной или отопительной системы 500 мм. Температура в помещении, где установлен щиток, должна быть не ниже +5°С в любое время года. Помещение должно быть обеспечено естественной вентиляцией воздуха.
Не рекомендуется располагать щитки под туалетными и ванными комнатами, душевыми и кухнями, чтобы исключить риск затопления электрооборудования. Следует избегать варианты, при которых щитки располагаются под запорной арматурой водопроводных, отопительных или газовых сетей.

Проведение электропроводки

Кабель или провод может монтироваться в подвале двумя способами: открытой или скрытой проводкой. Выбор способа скрытой проводки может быть продиктован только эстетическими соображениями, в остальном открытая прокладка предпочтительнее. Если опираться на правила ПУЭ, согласно пункту 7.1.37, все же лучше осуществлять прокладку электропроводки открытым способом, как показано на фото ниже:

Открытый электромонтаж предполагает использование гофрированных труб или кабельных коробов. Если подвал имеет стены из несгораемого материала, либо имеются несгораемые конструкции, по которым может быть проложен кабель, вышеназванные кабельные аксессуары могут не использоваться. Перед тем, как провести проводку в подвале, желательно начертить схему, на которой детализировать, что, где и как проложить. Программы для составления электрических схем мы рассмотрели в отдельной статье.

В подвалах с повышенной влажностью, где прокладывается кабель, ПУЭ запрещает применение гофр и коробов из металла (табл.2.1.2., Глава 2.1). В них может накапливаться влага, что повышает вероятность пробоя изоляции на металлические конструкции.

Возможна открытая прокладка электропроводки по сгораемым поверхностям с использованием несгораемой подкладки. Например, ленты из асбестового полотна. Толщина подкладки не может быть меньше 10 мм. При необходимости следует принять меры по защите проводки от температурного воздействия нагретых трубопроводов.

Прокладка кабеля, осуществляемая параллельно проходящему трубопроводу, должна обеспечивать расстояние от труб до кабеля 100 мм или больше. Трубы газопровода располагаются от электропроводки еще дальше – минимум 400 мм. При пересечении трассы проводки с трубопроводами, должно обеспечиваться расстояние между ними не менее 50 мм, пересечение с газопроводом должно быть на расстоянии 100 мм и более. В тех случаях, когда расстояние между трубами и проводом меньше 250 мм, провода или кабель должны быть защищены от механических повреждений на расстояние 250 мм в каждую сторону от места пересечения. Более подробно узнать о том, как может быть выполнена защита кабельных линий от механических повреждений, вы можете из нашей статьи.

Прокладка скрытой проводки по несгораемым конструкциям может быть осуществлена незащищенным кабелем (проводом) в изоляции из несгораемых материалов, например, ВВГнг-LS. При наличии в конструкциях сгораемых материалов, должны быть применены несгораемые гофры и короба. Если предполагается заделка проводки в стены, рекомендуется при планировании трассы использовать только прямые углы. Это обезопасит в дальнейшем от случайных повреждений кабеля или провода при сверлении стены.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как может быть выполнена электропроводка в погребе:

Вот и все, что хотелось вам рассказать о том, как должна выполняться прокладка кабеля в подвале жилого дома. Надеемся, предоставленные нормы и требования, а также способы электромонтажа пригодились вам и помогли самостоятельно выполнить все работы. Последнее, на что мы хотим обратить ваше внимание — прокладка транзитных кабельных линий в подвале запрещена ПУЭ (п. 7.1.42), поэтому учитывайте данный момент!

Требования к электропроводке в жилых зданиях по ПУЭ 7

Электропроводки и кабельные линии

7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:

Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.
К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.
В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.
Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.

7.1.34. В зданиях следует применять кабели и провода с медными жилами*.

(* До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами)

Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2 и более.

В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.

Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, мм 2
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

7. 1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой:

скрыто — в каналах строительных конструкций, замоноличенных трубах;

открыто — в электротехнических плинтусах, коробах и т.п.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

(* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов)

7. 1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

(Прим. портала buildingclub.ru: более подробно о электропроводке в банях и саунах можно ознакомиться на нашем портале: Электропроводка в ванной, душевой, сауне и бане по ПУЭ 7

7. 1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.

7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

(Прим. портала buildingclub.ru: более подробно о сечении проводников вы можете узнать на нашем портале: требования к кабелям по ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2 по меди и 25 мм 2 по алюминию, а при больших сечениях — не менее 50 % сечения фазных проводников.

Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм 2 по меди и 16 мм 2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм 2 , 16 мм 2 при сечении фазных проводников от 16 до 35 мм 2 и 50 % сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм 2 — при наличии механической защиты и 4 мм 2 — при ее отсутствии.

Электропроводка в погребах, подвалах, чердачных помещениях. Основные требования

Электропроводка в погребах и подвалах

В зависимости от состояния грунта, эффективности вентиляции, относительной влажности воздуха погреба и подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения электрическим током — к особо опасным помещениям.

К электропроводкам в погребах и подвалах предъявляются повышенные требования, а именно:

— следует применять напряжение сети не выше 42 В. Для этого следует применять понижающие трансформаторы;

— электропроводку выполнять непосредственно по основанию на изоляторах и роликах изолированными защищенными проводами или кабелями. При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее;

— следует применять светильники герметичной конструкции, чтобы исключить попадание влаги в электропатрон;

— выключатель следует располагать вне погреба и подвала.

Электропроводка в чердачных помещениях

Чердачным помещением называется помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, ферму, стропила, балки и т. п.) из сгораемых материалов.

Электропроводки на чердаках выполняют в основном для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка. В дачных домиках освещение чердаков не требуется.

Монтаж каких-либо электропроводок, не считая прокладки вводов, на чердаках, имеющих конструкции из сгораемых материалов, лучше не выполнять.

Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры, как правило, запылены, обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования.

В чердачных помещениях можно применять следующие электропроводки:

— открытая — проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в оболочках из несгораемых и трудносгораемых материалов на любой высоте;

— незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5 м от пола.

При высоте менее 2,5 м их защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 мм, изоляторов — не более 1000 мм, между проводами — не менее 50 мм. Высота роликов должна быть не менее 30 мм. Ролики устанавливают на подшитых к стропилам досках.

Скрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.

Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами.

При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения. Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.

Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага.

Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.

Ответвления от линий, проложенных на чердаке, к электроприемникам, установленным вне чердаков, допускается при условии прокладки, как линии, так и ответвлений открыто в стальных трубах. Скрыто в несгораемых стенах и перекрытиях.

Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.

Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены.

ВНИМАНИЕ! На чердаках запрещается прокладывать любые неметаллические трубы.

0
0
голоса

Рейтинг статьи

Способы прокладки кабеля

В данной статье мы поговорим о различных способах прокладки кабелей как внутри помещений, так и снаружи. При выборе способа прокладки кабеля внутри помещения, необходимо обратить внимание на некоторые особенности каждого из этих способов, на материал из которого сделаны стены, перегородки и перекрытия. Понятно, что способ прокладки кабеля на промышленном объекте будет отличаться от способа прокладки кабеля в жилом помещении или офисе.

Если перед вами встал вопрос о том, как прокладывать кабель в жилом доме или в офисе, то первое, что надо решить — какая будет проводка — скрытая или открытая. Прокладка скрытой электропроводки дело более трудоемкое и затратное. Начинать работы необходимо в самом начале ремонта. Самое оптимальное — это сделать всю разводку на полу. Для этого необходимо проложить кабели по полу до заливки стяжки. Для выхода на розетки сделать штробы от пола до предполагаемых мест расположения блоков розеток. Разводку кабелей, питающих линии освещения можно закрепить на потолке. Важно знать, что по правилам устройства электроустановок (ПУЭ), электропроводка должна быть выполнена сменяемой. Для этого все кабели прокладываем в пластиковых трубах. Даже после того, как будет залита стяжка и смонтированы полы, стены и т. д., кабели всегда можно будет перетянуть, не вскрывая бетон. С открытой проводкой все намного проще. Сначала на своих местах крепятся розетки и выключатели, выполненные для открытой проводки, затем к ним прокладываются пластиковые короба. После этого в короба укладываются кабели. Как видно трудовых затрат намного меньше, следовательно и временных затрат будет меньше. Вопрос лишь в том, на сколько эстетично будет смотреться такой способ прокладки кабелей в жилом помещении. Хотя, дизайнеры в последнее время в этом плане преуспели. Существует широкий ассортимент коробов по размерам и цветам, а также большое количество аксессуаров. Есть и плинтуса со специальными каналами для закладки кабелей. Важно знать, что в деревянных домах ни какой другой проводки, кроме как открытой быть не должно.

На промышленных объектах проводку, как правило, делают открытую. Для прокладки кабелей используют широкие металлические кабельные лотки и короба. На промышленных объектах выбор в пользу открытой проводки продиктован не только простотой и сравнительной дешевизной данного способа, но и удобством обслуживания таких кабельных линий. Понятно, что на предприятии кабелей намного больше, чем в квартире, да и сечения их побольше будут. Часто возникает необходимость в их замене или в прокладке дополнительных.

Снаружи помещений кабельные линии лучше прокладывать в металлических или пластиковых коробах, предназначенных для наружных работ. Также допускается крепление кабелей к тросу. Если используется кабель марки СИП (самонесущий изолированный кабель), то его можно натягивать по воздуху без использования троса.

В общем, если вы решили самостоятельно проложить кабели в помещении, то выбор способа прокладки будет зависеть от ваших финансовых возможностей, трудовых способностей, материала, из которого построено здание, дизайнерской задумки и т. д. Каждый способ имеет свои плюсы и минусы. Чаще всего, выбор зависит от каждого конкретного случая.

Виды прокладки кабеля

По мере развития науки и техники, изменялись и технологии получения и передачи электроэнергии на расстояние. Однако самой приоритетной, по сей день, остаётся технология передачи энергии по проводам. Существуют различные способы и методы прокладки кабелей и проводов. Рассмотрим основные типы.

Воздушные линии (ВЛ)

Этот способ получил самое широкое распространение. И по общей протяжённости в стране продолжает занимать лидирующее место. Применение опор (железобетонных, деревянных и металлических) позволяет подвешивать провод на определённую высоту, в зависимости от напряжения и условий прокладки. При помощи специальной арматуры, провод закрепляется и фиксируется либо на несущих траверсах, либо непосредственно на столбе (как например, при монтаже провода СИП).

В свою очередь стандарты монтажа ВЛ строго регламентируют прокладку неизолированных проводов и проводов в изоляции. Последнее время, предпочтение отдаётся прокладке провода в изоляции (СИП), потому что при эксплуатации этого провода, резко снижаются потери, а процесс монтажа не представляет особых трудностей.

Из-за меньшей парусности, в сравнении с обычными ВЛ, ввиду того, что провода свиты в единый жгут, кабель (СИП) занимает гораздо меньше места в пространстве, что положительно сказывается на его эксплуатационных качествах. Изоляция провода также защищает его от воздействия обледенения в зимний период, что позволяет существенно сократить расходы на их эксплуатацию и ремонт.

Расстояния пролётов (между опор) остались прежними. 40-50 метров. И высота подвеса, также, осталась без изменений. В не населённых местах — 5-7м, в населённых — 6-8м. Исходя из этого, подбирается высота опоры.

Подземные (подводные) кабельные линии

В местах, где воздушные линии проложить не представляется возможным, или где это предусмотрено проектом, кабели прокладывают под землёй. Для этого используют бронированные кабели, не требующие дополнительной защиты, укладываемые на глубину не менее 1,2-1,5м при отсутствии иных инженерных сооружений в месте монтажа. Если же предполагается прокладка кабеля под дорогой или в каком-то другом месте (пешеходный переход, ввод в помещение), где возможно механическое воздействие на кабель, применяют дополнительную защиту. Прокладка осуществляется в металлической трубе.

Если применяется кабель без брони, то дополнительной защитой могут служить ПВХ, ПНД гофрошланг или металлрукав. Последний даёт возможность заземления самой защиты.

Подземная, а так же и подводная (как разновидность) прокладка кабелей является более дорогостоящей технологией, чем воздушная, но всё зависит от условий и стандартов, регламентирующих проектные и монтажные работы.

Прокладка кабеля внутри помещения

Внутри помещений разводку кабельных линий можно осуществить с помощью кабельных каналов, оцинкованных лотков и вышеописанных металлрукавов и гофрошлангов ПВХ. Кабельные каналы и лотки применимы в тех случаях, когда они должны нести определённую нагрузку, там, где необходимо проложить несколько кабелей идущих в одном направлении на относительно большое расстояние. Если кабель один или несколько, но имеющие небольшое сечение, монтаж можно проводить с протяжкой в металлорукаве (при необходимости заземления) или гофре ПВХ. Как правило, это даёт дополнительную защиту от возгораний. Одиночный кабель можно прокладывать и без дополнительной защиты, проштробив предварительно штукатурку, или сначала закрепив его на стене перед штукатурными работами. Но тут необходимо учитывать класс защиты прокладываемого кабеля и максимальные электрические нагрузки.

Как вариант использования кабеля для проведения монтажных работ внутри помещения, можно рассмотреть укладку кабеля под гипсокартон, предварительно закрепив кабель на стене перед установкой гипсокартонных плит.

Не зависимо от способа прокладки кабельных линий необходимо четко соблюдать требования проектной документации, а также правил ПУЭ. Данные виды работ лучше всего доверить опытным электромонтажникам или электромонтажным организациям, имеющим соответствующие сертификаты и допуски. Только в этом случае можно быть уверенным в надежности и правильности прокладки всех линий электропередач.

Некоторые распространенные типы внутренних кабелей

Волоконно-оптические кабели для внутренней прокладки применяются для построения горизонтальной подсистемы и магистральных кабельных подсистем зданий СКС. Они отличаются от кабелей, используемых для наружной прокладки, двумя ключевыми параметрами.

Внутренний оптоволоконный кабель имеет плотную буферную конструкцию, обычно они состоят из следующих компонентов внутри кабеля: FRP, который представляет собой неметаллический усиливающий элемент, плотное буферное оптическое волокно, кевлар, который используется для дальнейшего усиления конструкции кабеля. , что делает его устойчивым к высокому натяжению и внешней оболочке кабеля.Тенденция состоит в том, чтобы использовать LSZH или другие ПВХ-материалы, соответствующие RoHS, для изготовления оболочки кабеля; это поможет защитить окружающую среду и здоровье конечных пользователей.

Внутренние кабели

Кабели для внутреннего применения включают следующее:

* Симплексные кабели
* Дуплексные кабели
* Многожильные кабели
* Кабели для тяжелых, легких и пленумных нагрузок
* Кабели с разводкой
* Ленточные кабели

Хотя эти категории пересекаются, они представляют собой общие способы обозначения волокон.На рис. 7-5 показаны поперечные сечения нескольких типичных типов кабелей.

Симплексные кабели

Симплексный волоконно-оптический кабель состоит из одной нити стеклопластикового волокна. Симплексное волокно чаще всего используется там, где требуется только одна линия передачи и/или приема между устройствами или когда используется мультиплексный сигнал данных (двунаправленная связь по одному волокну).

Дуплексные кабели

Дуплексный оптоволоконный кабель состоит из двух нитей стекловолокна или пластикового волокна.Этот кабель, обычно встречающийся в формате «зипкорд», чаще всего используется для дуплексной связи между устройствами, где требуется отдельная передача и прием.

Дуплексный кабель

используется вместо двух симплексных кабелей для эстетики и удобства. С одним дуплексным кабелем легче обращаться, меньше вероятность того, что два канала перепутаются, а внешний вид более приятный. Помните, что шнур питания для вашей лампы представляет собой дуплексный кабель, который может состоять из двух отдельных проводов.Один дуплексный шнур в светильнике не имеет смысла? Те же рассуждения преобладают с оптоволоконными кабелями.

Кабели со свободной трубкой

Вариант со свободной трубкой содержит одну или несколько жестких буферных трубок, в которых находится от 1 до 12 волокон с покрытием. Жесткие буферные трубки также заполнены гелем для защиты волокон от вибрации и влаги. Волокна свободно лежат в трубках, которые намотаны на кабель в виде обратной спирали и фактически длиннее внешней оболочки кабеля.Такая компоновка допускает небольшое растяжение внешней оболочки при прокладке кабеля. Кабель со свободной трубкой чаще всего используется в конструкциях OSP, потому что он предназначен для использования в жестких условиях внешней среды. См. рис. 1, где показана физическая конструкция типичного кабеля со свободной трубкой.

Отводные кабели

Кабели

Breakout состоят из нескольких отдельных симплексных кабелей внутри внешней оболочки. В разводных кабелях, показанных на рис. 2, используются два диэлектрических наполнителя для удержания кабелей в нужном положении, а майларовая обертка окружает кабели/наполнители.Внешняя оболочка снабжена рипкордом для быстрого и легкого ее снятия. Смысл отводного кабеля состоит в том, чтобы обеспечить возможность легкого доступа к кабельным блокам любой необходимой длины. Кабели Breakout обычно доступны с двумя или четырьмя волокнами, хотя находят применение и кабели большего размера.

Ленточные кабели

В ленточном кабеле

используется ряд волокон, расположенных рядом друг с другом в одной оболочке. Первоначально для наружных кабелей использовался ленточный оптоволоконный кабель (см. рис. 3).Сегодня они также находят применение в прокладке кабелей в помещениях и в компьютерных приложениях. Кабели, обычно содержащие до 12 волокон, имеют очень маленькое поперечное сечение. Они используются для подключения оборудования внутри шкафов, в сетевых приложениях и в компьютерных центрах обработки данных. Кроме того, они совместимы с разъемами для многоволоконных массивов. Ленточные кабели доступны как в многомодовых, так и в одномодовых версиях.

Связанная статья: Какой соединительный кабель выбрать для моего оптического приемопередатчика?

Структурированные волоконно-оптические кабели

для использования внутри и вне помещений обеспечивают универсальность выбора традиционных конструкций со свободными трубками с гелевым наполнением/сухим сердечником или конструкций с плотной буферизацией для обеспечения наиболее эффективного и экономичного развертывания сети.

Прокладка кабелей «внутри-снаружи» заполняет пробел для приложений, в которых сетевые маршрутизации включают внешние пути, обеспечивая при этом требования пожарной безопасности для переходов в здания кампуса. Исключительные механические и экологические характеристики являются отличительной чертой этого семейства кабелей.

В кабеле Indoor-Outdoor Loose-Tube технология Dry-Core сочетается с конструкциями S-Z прядей для создания надежного продукта, соответствующего применимым стандартам EIA/TIA, REA/RUS PE-90 и Telcordia GR-20.Кабель Indoor-Outdoor Loose-Tube рекомендуется для следующих методов установки:

Воздуховод/канал
Плетенная антенна
Управление волокном на основе лотка

Кабель Indoor-Outdoor Tight Buffered сочетает в себе преимущества волокна 900um Tight Buffered, используемого в кабеле внутри предприятия, с улучшенными механическими и экологическими характеристиками, присущими кабелю, подходящему для наружного развертывания. Доступный в различных конструкциях, от кабеля с одинарной оболочкой для распределительного типа до конструкций с большим количеством волокон, кабель с плотной буферизацией для внутреннего и наружного применения снижает потребность в переходах внутри сети кампуса.

Продукты

Внутренние/наружные кабели с плотной буферизацией предназначены для прокладки кабелей кампусной сети между зданиями, где длина между зданиями достаточно мала, чтобы установщик мог понять экономию за счет более низких затрат на оконцовку кабелей с плотной буферизацией.

Внутренние/наружные распределительные кабели предназначены для прокладки кабелей кампусной сети между зданиями, где длина между зданиями достаточно мала, чтобы установщик мог понять экономию за счет более низких затрат на оконцовку кабелей с плотным буфером.

Теперь AFL предлагает внутренние и наружные вертикальные кабели с большим количеством волокон.

Внутренние/наружные армированные кабели CPC с плотной буферизацией содержат от двух до 72 волокон CPC-кабелей в алюминиевой блокирующей броне с оболочкой.Блокирующаяся алюминиевая броня с рубашкой обеспечивает наилучший баланс прочности, гибкости и малого веса.

Внутренний / наружный кабель Riser Breakout, подходящий для суровых условий окружающей среды и высокопроизводительных кабельных прокладок.

Безгалогенные (LSZH) отводные кабели AFL для использования внутри/вне помещений с низким дымовыделением идеально подходят для тяжелых условий эксплуатации и установок, требующих повышенной производительности. Кабели I/O Breakout с рейтингом LSZH доступны в количестве от 2 до 24 с переменными размерами вспомогательного кабеля для поддержки конкретных требований к заделке и прокладке.

Прочный и простой в использовании композитный кабель AFL Copper/Fiber состоит из гибких многожильных медных проводников и интегрированных каналов связи с использованием волоконно-оптических технологий.

Скрученная свободная трубка для внутреннего и наружного применения сочетает в себе прочные механические и экологические характеристики кабеля для внешней установки с гибкостью вертикального кабеля для внутренней установки.

Теперь AFL предлагает волоконно-оптические кабели Indoor/Outdoor Plenum с большим количеством волокон. Конструкции основаны на 12-волоконных блоках с водяной блокировкой, которые спирально скручены, что позволяет получить кабели с количеством волокон от 36 до 72.

Теперь AFL предлагает кабели MicroCore для внутреннего и наружного применения с большим количеством волокон. Влагозащищенные субблоки спирально скручены для обеспечения секционных кабелей с числом волокон от 24 до 288.

Теперь AFL предлагает кабели MicroCore для внутреннего и наружного применения с большим количеством волокон.Влагозащищенные субблоки спирально скручены для обеспечения секционных кабелей с числом волокон от 24 до 288.

Волоконно-оптические кабели ввода-вывода LQ-Series со свободными трубками предназначены для снижения затрат на прокладку сетевых кабелей за счет устранения необходимости использования разных кабелей в трассе, включающей сегменты вне предприятия (OSP) и внутри предприятия (ISP).

Кабели AFL MDU Drop — это легкие и прочные изделия, специально разработанные для развертывания в средах FTTx, доступные в черном и белом цветах внешней оболочки.

Кабели

для внутренних и наружных работ — что выбрать?

Ситуация №1: Спортивный стадион

По мере продвижения проекта планы неизбежно меняются, и эти изменения могут повлиять на расположение оборудования (и, как следствие, на расположение кабелей).

Во время недавней реконструкции стадиона было перемещено определенное оборудование. Вместо того, чтобы устанавливать его внутри, оборудование будет установлено на открытом воздухе под соседней парковкой.

Зона была защищена, но не было климат-контроля, поэтому кабели Digital Electricity™, соединяющие оборудование с сетью, подвергались воздействию высоких уровней влажности и колебаний температуры в этом районе. Однако в этом месте кабель будет защищен от дождя и ветра.

В этой ситуации требуется внутренний или наружный кабель? Ответ: Наружный кабель! Тот факт, что местоположение обеспечивает защиту от ветра и влаги, не означает, что кабель может выдерживать высокие уровни влажности или колебания температуры.

К счастью, наши партнеры по этому проекту обратили наше внимание на изменение, и мы смогли предоставить свои рекомендации, пока не стало слишком поздно.

Ситуация № 2: Строительство моста

Во время строительства в Канаде под мостом прокладывали трос управления.Как и в ситуации №1, кабель в этом случае будет защищен от непогоды – но будет подвержен перепадам температуры и влажности.

Однако в этом случае уровень влажности был ниже, чем в ситуации № 1. Наружная температура большую часть времени также будет ниже, но колебания все же будут. Кабель будет защищен от налипания снега и льда.

В этой ситуации требуется внутренний или наружный кабель? Ответ: Наружный кабель! Тот факт, что он проложен в защищенном месте с более низкими температурами и уровнем влажности, не означает, что кабель может выдерживать колебания погоды или экстремальные явления.

На самом деле, во время этого проекта температура наружного воздуха упала почти до -4 градусов по Фаренгейту. Используемый кабель имел минимальную температуру установки от 25 до 32 градусов по Фаренгейту. Из-за этих условий кабель стал хрупким и начал трескаться во время установки, поэтому его больше нельзя было использовать.

Когда использовать внутренний или наружный кабель

Даже если он проложен в кабелепроводе, независимо от того, какой тип кабеля вы используете — будь то оптоволокно, медь, кабель безопасности, контроль или другой тип — вы всегда должны использовать версию этого кабеля для наружного применения всякий раз, когда он будет подвергаться воздействию. к одному или нескольким из следующих:

Конденсат
Влажность
Влага
Солнечный свет
Нерегулируемые температуры

В зависимости от типа кабеля, который вы выберете, стоимость наружного кабеля может отличаться. Стоимость часто зависит от принятых мер защиты.

Например, при использовании многих страховочных тросов водозащитная лента оборачивается вокруг троса перед тем, как на него надевается оболочка. Даже если вода попадет через куртку, она не сможет проникнуть через ленточный барьер. Сердцевина, где расположены все проводники, остается защищенной.

Другие кабели заполнены водоотталкивающим гелем, который заполняет зазоры во внутренних проводниках кабеля.Затем наносится внешняя оболочка; миграция воды в кабель становится очень затрудненной.

Более толстые и прочные внешние оболочки также используются для защиты кабеля от воздействия окружающей среды.

У вас есть вопросы по поводу использования внутреннего или наружного кабеля в вашем следующем проекте? Мы поможем вам определиться!

Оптоволоконные кабели для внутреннего и наружного применения

Показаны

60
из 1006 результатов найдено

Вид:

Список создан с помощью Sketch. СеткаСоздано с помощью Sketch.

Сортировать

Сортировать по: номеру детали

Сортировать по: названию детали

Сортировать по: описанию

Сортировать по: популярности

Вариант C-LN

1-1427436-3

Волоконно-оптический кабель для использования внутри и вне помещений, 4-волоконный, OM3, свободная трубка, LSZH, 1000 м

Быстрый просмотр
Закрыть быстрый просмотр

1-1427436-3

Региональная доступность: Азия
Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 4
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-1427436-3

Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 4
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров
Региональная доступность: Азия

Вариант C-LN

1-1427439-3

Волоконно-оптический кабель для использования внутри и вне помещений, 12-волоконный, со свободной трубкой, LSZH, OM3, 1000 м

Быстрый просмотр
Закрыть быстрый просмотр

1-1427439-3

Региональная доступность: Азия
Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 12
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-1427439-3

Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 12
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров
Региональная доступность: Азия

Вариант C-LN

1-1427439-4

Волоконно-оптический кабель для внутренней/наружной установки, 12-волоконный, одномодовый, OS2, LSZH, свободная трубка, заполненный гелем, 1000 м

Быстрый просмотр
Закрыть быстрый просмотр

1-1427439-4

Региональная доступность: Азия
Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 12
Тип волокна: OS2
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-1427439-4

Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 12
Тип волокна: OS2
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров
Региональная доступность: Азия

Вариант C-LN

1-1427441-4

Волоконно-оптический кабель для использования внутри помещений/вне помещений, 24 волокна, свободная трубка, LSZH, SM, 1000 м

Быстрый просмотр
Закрыть быстрый просмотр

1-1427441-4

Региональная доступность: Азия
Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 24
Тип волокна: OS2
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-1427441-4

Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 24
Тип волокна: OS2
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров
Региональная доступность: Азия

Вариант C-LN

1-1427442-3

Волоконно-оптический кабель для использования внутри и вне помещений, 48-волоконный, свободная трубка, LSZH, OM3, 1000 м

Быстрый просмотр
Закрыть быстрый просмотр

1-1427442-3

Региональная доступность: Азия
Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 48
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-1427442-3

Портфолио: NETCONNECT®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Черный
Общее количество волокон: 48
Тип волокна: OM3
Защитное пространство: Low Smoke Zero Halogen (LSZH)
Куртка Маркировка: метров
Региональная доступность: Азия

1-599156-3 | C-012-CN-5L-M12AQ/28D/AY/D

Волоконно-оптический кабель, 12-волоконный, OM3, 1000 м, цвет морской волны

Быстрый просмотр
Закрыть быстрый просмотр

1-599156-3 | C-012-CN-5L-M12AQ/28D/AY/D

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 12
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Dca
EN50575 Кабель CPR EuroClass Smok…: s2
EN50575 Кабель CPR EuroClass Drop…: d2
EN50575 Кабель CPR EuroClass Acid…: a1

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599156-3 | C-012-CN-5L-M12AQ/28D/AY/D

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 12
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Dca
EN50575 Кабель CPR EuroClass Smok…: s2
EN50575 Кабель CPR EuroClass Drop…: d2
EN50575 Кабель CPR EuroClass Acid…: a1
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

Вариант C-LN

1-599609-3 | C-048-LN-5L-M12AQ/28G/AY/D

Волоконно-оптический кабель, 48-волоконный, OM3, свободная трубка, заполненный гелем, 1000 м, цвет морской волны

Быстрый просмотр
Закрыть быстрый просмотр

1-599609-3 | C-048-LN-5L-M12AQ/28G/AY/D

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 48
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599609-3 | C-048-LN-5L-M12AQ/28G/AY/D

Портфолио: CommScope®
Серия продуктов: C-LN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 48
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

1-599622-3 | C-004-CN-5L-M04AQ/28G/GY/Е

Волоконно-оптический кабель, 4-волоконный, OM3, 1000 м, цвет морской волны

Быстрый просмотр
Закрыть быстрый просмотр

1-599622-3 | C-004-CN-5L-M04AQ/28G/GY/Е

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 4
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599622-3 | C-004-CN-5L-M04AQ/28G/GY/Е

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 4
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

1-599622-4 | C-004-CN-8W-M04NS/28G/GY/YL

Волоконно-оптический кабель, 4-волоконный, OS2, 1000 м, желтый

Быстрый просмотр
Закрыть быстрый просмотр

1-599622-4 | C-004-CN-8W-M04NS/28G/GY/YL

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Желтый
Общее количество волокон: 4
Тип волокна: OS2
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599622-4 | C-004-CN-8W-M04NS/28G/GY/YL

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Желтый
Общее количество волокон: 4
Тип волокна: OS2
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

1-599623-2 | C-006-CN-5K-M06AQ/28G/GY/E

Волоконно-оптический кабель, 6-волоконный, OM4, 1000 м, цвет морской волны

Быстрый просмотр
Закрыть быстрый просмотр

1-599623-2 | C-006-CN-5K-M06AQ/28G/GY/E

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 6
Тип волокна: OM4
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599623-2 | C-006-CN-5K-M06AQ/28G/GY/E

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 6
Тип волокна: OM4
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

1-599623-3 | C-006-CN-5L-M06AQ/28G/GY/Е

Волоконно-оптический кабель, 6-волоконный, OM3, 1000 м, цвет морской волны

Быстрый просмотр
Закрыть быстрый просмотр

1-599623-3 | C-006-CN-5L-M06AQ/28G/GY/Е

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 6
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599623-3 | C-006-CN-5L-M06AQ/28G/GY/Е

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: бирюзовый
Общее количество волокон: 6
Тип волокна: OM3
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

1-599623-4 | C-006-CN-8W-M06YL

Волоконно-оптический кабель, 6-волоконный, OS2, 1000 м, желтый

Быстрый просмотр
Закрыть быстрый просмотр

1-599623-4 | C-006-CN-8W-M06YL

Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA
Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Желтый
Общее количество волокон: 6
Тип волокна: OS2
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка

Закрыть быстрый просмотр

Добавить в мои списки продуктов

1-599623-4 | C-006-CN-8W-M06YL

Портфолио: CommScope®
Серия продуктов: C-CN
Тип продукта: Оптоволоконный кабель для внутренней/наружной установки
Тип кабеля: Свободная трубка
Цвет оболочки: Желтый
Общее количество волокон: 6
Тип волокна: OS2
Экологическое пространство: Универсальный малодымный безгалогенный (ULSZH)
Куртка Маркировка: метров
EN50575 Кабель CPR EuroClass Fire. ..: Эка
Региональная доступность: Азия | Австралия/Новая Зеландия | EMEA

Какой кабель Ethernet использовать в помещении

Кабели Ethernet

— это среды, соединяющие все серверы и системы вместе. Он играет важную роль в прокладке кабелей как для коммерческих, так и для жилых помещений. Говоря о сети, существует три типа кабельной технологии Ethernet, а именно: облачные вычисления, Интернет и беспроводные сети. Хотя может показаться, что первые два преобладают в деловом мире, основная сцена описывает беспроводные сети как наиболее выгодные. Кабельные технологии Ethernet предпочтительны в основном для частных сетей, что является одной из основных причин, по которой они никогда не выйдут из моды.Эти кабели совершенствуются все больше и больше, чтобы обеспечить превосходную и улучшенную производительность. Но со всеми различными типами кабелей, которые вы выбираете для своего дома? В этой статье мы расскажем, какой кабель Ethernet использовать в помещении.

То же с кабелями Ethernet, проводка
производительна, но это не означает, что все типы кабеля
отлично. Все кабели изготавливаются по технологии, отличной от
другие и используются для определенной цели.

Чтобы лучше узнать и понять, в этой статье мы рассмотрим типы кабелей Ethernet.

Типы кабелей Ethernet

Первое, что следует учитывать при
Для выбора подходящего кабеля необходимо знать доступные типы.

Существует несколько типов
Кабели Ethernet доступны сегодня на рынке. Мы рассмотрим их подробно.

Кат5

Категория 5, также известная как кабели Cat5, введена в Ethernet, 10/100 Мбит/с, что означает, что кабель поддерживает скорость 100 Мбит/с или 10 Мбит/с.Скорость 100 Мбит/с также называется «Fast Ethernet», и эта категория 5 была первой из этих быстрых сетей Ethernet, которые были установлены. Их также можно использовать для передачи данных Ethernet и телефонных сигналов, а также видео. Он был самым надежным по функциональности и эффективности до того, как на смену ему пришла категория 5e.

Cat5e

Это усовершенствованная версия кабелей категории 5, предназначенная для сведения к минимуму передачи нежелательных сигналов между каналами данных или уменьшения перекрестных помех. Эта категория работает для 1000 Мбит/с и 10/1000 Мбит/с Gigabit Ethernet и является одной из широко используемых категорий, доступных сегодня на рынке. В то время как кабели категории 5 и 5e состоят из четырех витых пар проводов, Cat 5e использует четыре, что обеспечивает гигабитную скорость Ethernet, в то время как Cat 5 использует только две из этих пар. С кабелем Ethernet Cat5e также увеличивается пропускная способность с максимальной пропускной способностью 100 МГц. Этот кабель можно использовать в любой современной сетевой установке, он обратно совместим с кабелями категории 5.

Кат6

Одно из ключевых различий между кат. 6 и кат. 5e заключается в характеристиках трансмиссии. Кабели Ethernet Cat6 могут работать с максимальной пропускной способностью до 250 МГц. Они имеют множество улучшений, начиная от более тонких проводов и заканчивая лучшей изоляцией, которая обеспечивает высокое отношение сигнал/шум и подходит для среды с более высокими электромагнитными помехами. Эти кабели доступны в формах UTP или STP. Для большинства приложений кабели категории 5e подходят для гигабитного Ethernet, и они более экономичны по сравнению с кабелями категории 6.Однако кабели Cat 6 обратно совместимы с кабелями Cat 5e и Cat 5.

Кат6А

Кабели категории 6a, также известные как расширенные кабели категории 6, являются улучшенными по сравнению с кабелями категории 6 за счет удвоения максимальной полосы пропускания до 500 МГц и обеспечения скорости передачи данных 10 000 Мбит/с. Обычно их можно получить в форме STP, и для этого у них есть специальные разъемы, которые заземляют кабель.

Кат7

Полностью экранированный кабель категории 7, также известный как класс F, поддерживает полосу пропускания до 600 МГц и скорость до 10 000 Мбит/с (10 Гбит/с).Эти кабели состоят из экранированной экранированной витой пары (SSTP), а экранирование и слои изоляции внутри них более обширны по сравнению с кабелями категории 6. Из-за этого экранирования их труднее согнуть, они более громоздкие и толстые. Каждый из слоев экранирования должен быть заземлен, в противном случае производительность может снизиться до уровня, который может быть хуже, чем для категории 5, и не будет улучшения по сравнению с категорией 6. По этой причине понимание типа разъемов в конце категории 7 кабелей очень важно.

Какой кабель Ethernet использовать в помещении?

Некоторые типы кабелей Ethernet подходят для использования внутри помещений. Вот некоторые из них:

Кабель ПВХ/CMR

Это самый дешевый и наиболее распространенный тип внутреннего Ethernet-кабеля. Он подходит для закрытых помещений, которые не пропускают воздух с местами проживания людей. Отличный выбор, когда вам нужно разместить кабель внутри стен или проложить от пола до пола.

Кабель пленума/ CMP

Портативный или CMP Ethernet
кабель представляет собой внутренний кабель, покрытый оболочкой, соответствующей строгим требованиям пожарной безопасности.
стандарты безопасности.

Эти кабели лучше всего использовать в местах с большими потолками, где воздушный поток проходит совместно с жилыми помещениями (приточные воздушные пространства), чтобы свести к минимуму риск травм в случае возникновения пожара. Кабели класса «пленум» работают за счет выделения менее токсичного дыма при горении.

Заключение

В контексте выше мы выделили различные типы кабелей Ethernet и какой кабель Ethernet использовать в помещении. Надеюсь, эта статья поможет вам сделать правильный выбор.

Связанные темы :

Полное руководство по кабелю Cat5e 2019

Разница между кабелем Cat6 и Cat7?

Что такое затухание в кабеле Ethernet?

Что такое внутренний наружный кабель

Волоконно-оптический кабель, способный выдерживать внешние условия и отвечающий требованиям по воспламеняемости для использования внутри зданий, предлагает множество преимуществ для конечного пользователя, а также для установщика и дистрибьютора. Использование только одного типа кабеля между зданиями и внутри них может сэкономить много рабочих часов и сократить материальные затраты за счет устранения необходимости сращивания наружных кабелей с огнестойкими внутренними кабелями.

Внутренние наружные кабели в сборе предназначены для обычных наружных применений, но они рассчитаны на стояк и могут использоваться внутри помещений без ограничений, налагаемых на кабели со свободными трубками или кабели, не одобренные UL. Внутренний наружный кабель похож на многие другие термины в проводной и кабельной промышленности, поскольку определение зависит от специфики рассматриваемого предмета.В общем, «внутренний» означает, что кабель имеет как минимум рейтинг огнестойкости NEC, так что на кабель не распространяется типичное ограничение длины в 50 футов внутри помещения, которое применяется к кабелям для наружных установок (OSP). «Наружный» обычно означает, что конструкция кабеля такова, что он выдерживает определенные экстремальные условия окружающей среды, обычно возникающие только на открытом воздухе. Кроме того, необходимо изучить особенности конструкции, чтобы определить пригодность любого кабеля для применения внутри и вне помещений.

Волоконно-оптические кабели

для использования внутри и вне помещений разработаны с учетом как строгих экологических требований, типичных для кабеля для наружных работ, так и требований по воспламеняемости помещений
. Идеальный для приложений, которые охватывают внутреннюю и внешнюю среду, внутренний / наружный кабель может устранить необходимость в создании точек сращивания входа, экономя время и деньги.

Кабели

для внутреннего и наружного применения сочетают в себе огнестойкость и безопасность внутреннего стояка или кабеля для нагнетания воздуха с долговечностью, которая имеет решающее значение для использования OSP.Результатом стал уникальный кабель двойного назначения, который может сэкономить время и деньги, позволяя приложениям OSP беспрепятственно проходить внутри помещения с использованием одного кабеля и без сращивания.

Применительно к кабелям с неэкранированной витой парой (UTP) термином «внутренний/наружный» является специальное обозначение кабеля, предназначенного для ограниченного использования внутри/вне помещений. Этот кабель был разработан для подключения сетевого интерфейсного устройства (NID), расположенного снаружи здания или жилого дома, к внутренним службам, которые могут быть небольшими телекоммуникационными шкафами или просто настенной розеткой.Этот кабель обычно имеет минимальный рейтинг огнестойкости NEC CMX плюс дополнительный рейтинг UL «Outdoor». Другие рейтинги огнестойкости доступны в зависимости от применения. Материалы, используемые в кабелях UTP для использования внутри и вне помещений, обеспечивают лучшие низкотемпературные свойства и защиту от ультрафиолетового излучения, чем их аналоги, предназначенные исключительно для использования внутри помещений.

Внутренний/наружный кабель UTP не предназначен для типичного наружного применения, для которого предназначены кабели OSP. Как и в большинстве кабелей UTP, в кабелях для внутреннего и наружного применения отсутствует механизм заземления для защиты от скачков напряжения, которые могут возникнуть в результате удара молнии или контакта с другим источником питания.Это вопрос безопасности, и к нему нельзя относиться легкомысленно! Как NEC, так и NESC требуют, чтобы кабель, подвергающийся воздействию электричества, был заключен в металлическую оболочку, заземленную на каждом конце. Кроме того, они требуют, чтобы любой коммуникационный кабель, входящий в здание, имел
отдельных проводников, подключенных к первичному заземляющему устройству, внесенному в список UL, которое называется устройством защиты входа в здание (BEP). Это предохранительный клапан для тех случайных случаев, когда скачок напряжения
действительно проходит через экран или канал и распространяется по проводникам.Вторичные устройства, используемые для защиты электронного оборудования внутри здания, не подходят для использования в соответствии с BEP и не разрешены нормами.

FiberStore — один из ведущих поставщиков оптоволоконных кабелей в Китае, который предлагает сотни тысяч футов оптоволоконных кабелей, готовых к отправке в тот же день, включая все типы одномодовых волоконно-оптических кабелей, многомодовых волоконно-оптических кабелей, оптоволоконных трубок. оптический кабель, оптоволоконный кабель, кабель MPO, гибридный кабель и многое другое.

Преимущества использования кабельных перил в помещении

Инновации в строительной отрасли превратили дома в места отдыха, элегантности и комфорта. Эти нововведения отвечают желанию домовладельцев оставаться в домах, спроектированных и оформленных по своему вкусу. Одним из популярных вариантов дизайна является установка кабельных перил в помещении.

Кабельные перила

существуют уже много лет и в последнее время стали трендом в обновлении внутреннего пространства. Традиционно кабельные перила использовались для наружных проектов, таких как пешеходные дорожки, настилы, лестницы и пешеходные мосты.

Однако сегодня домовладельцы используют творческий и привлекательный внешний вид кабельных перил, чтобы обновить интерьер своих домов. Ниже приведены преимущества, связанные с использованием кабельных перил в помещении.

1. Замечательный вход

Часто, когда вы входите в многоэтажный дом, первое, что вы видите, это лестница. В сочетании с кабельными перилами лестница становится современным и привлекательным центром дизайна. Если в вашем доме есть существующая лестница, вы можете легко обновить ее с помощью тросовых перил.

Очень важно продумать дизайн кабельных перил, который дополнит ваш интерьер для достижения оптимальных результатов. Это отличный способ персонализировать и обновить жилое пространство, сохраняя при этом безопасность.

2. Улучшение балкона

Большинству внутренних балконов не хватает ощущения открытости. Обычно это универсальное пространство для семьи, используемое в качестве зоны для игр, тренировок или домашнего офиса. Балконы и чердаки, как правило, отделены от остальной части дома, однако добавление к ним кабельных перил — идеальный способ открыть их и включить в дом.Процесс установки подобен наружному настилу.

3. Создание сквозного канала

В некоторых домах есть лестничные площадки, коридоры и другие подобные зоны для прохода. Установка кабельных ограждений может создать привлекательную зону прохода с беспрепятственным обзором. Домовладельцы также могут открыть свое пространство для вида на улицу и обеспечить больше естественного света с помощью кабельных перил. Создание прохода с использованием кабельных перил может продемонстрировать ваш стиль и добавить дополнительную особенность вашему дому.

4. Простые решения для интерьера

На рынке представлены кабельные перила различных стилей и материалов. В результате есть кабельные перила, подходящие к любому стилю дома. В зависимости от ваших предпочтений вы можете выбрать кабельные перила для использования с концевыми стойками с рукавами, металлическими или деревянными. Вы также можете выбрать современный, традиционный или современный стиль кабельных перил, чтобы подчеркнуть лучшее в интерьере вашего дома.

5. Простота установки

Установка кабельных ограждений — это не высшая математика.Если вы любите работать своими руками, установка кабельных перил — отличный проект своими руками, которым можно заняться, когда у вас есть время. Процесс прост в выполнении, и вам нужно всего несколько простых инструментов, которые помогут в установке. С профессиональным помощником процесс занимает мало времени и усилий, а результаты впечатляют.

Заключение

Как описано выше, кабельные перила теперь переместились внутрь помещений и имеют много преимуществ. Если вы хотите увеличить внутреннее пространство, идеальным вариантом станут тросовые перила.Помимо того, что ваше пространство выглядит красиво, это также делает его безопасным, особенно на лестнице. Когда вы выберете правильный дизайн кабельных перил, он идеально впишется в ваш интерьер, сделав ваше пространство еще более привлекательным.

Прокладка кабельных линий в производственных помещениях

Прокладка кабелей в производственных помещениях

Читайте также

Прокладка кабелей в земле

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных сооружениях

Прокладка кабелей в производственных помещениях

Подводная прокладка кабелей

Прокладка кабелей по специальным конструкциям

Прокладка кабелей в сейсмически активных районах

Установка распределительных устройств в производственных помещениях

Прокладка кабелей и проводов

Установка распределительных устройств в производственных помещениях

Прокладка кабелей в земле

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных сооружениях

Подводная прокладка кабелей

Прокладка кабелей по специальным сооружениям

Прокладка кабелей в сейсмически активных районах

Прокладка кабеля | Работы по прокладке кабеля в квартире и офисе в СПб.

Работы по прокладке кабеля.

Прокладка проводов и кабелей.

Открытая прокладка кабеля.

Прокладка кабеля в гофре.

Прокладка кабеля в кабель-канале.

Прокладка кабеля в штробе.

Прокладка кабеля в квартире, доме | Монтаж в земле лотках

Где можно заказать?

Почему стоит обратиться к нам?

Доверьте работу профессионалам

Прокладка кабеля в подвале жилого дома ПУЭ

Тема: Требования к электроснабжению подвала, чердака.

Опции темы

Отображение

Требования к электроснабжению подвала, чердака.

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 7. Электрооборудование специальных установок

Глава 7.

Электропроводки и кабельные линии

Как проложить кабель в подвале, не нарушая правил

Преимущество монтажа

Этапы выполнения работ

Установка щитка

Проведение электропроводки

Требования к электропроводке в жилых зданиях по ПУЭ 7

Электропроводки и кабельные линии

Электропроводка в погребах, подвалах, чердачных помещениях. Основные требования

Способы прокладки кабеля

Виды прокладки кабеля

Воздушные линии (ВЛ)

Подземные (подводные) кабельные линии

Прокладка кабеля внутри помещения

Некоторые распространенные типы внутренних кабелей

Продукты

для внутренних и наружных работ — что выбрать?

Ситуация №1: Спортивный стадион

Ситуация № 2: Строительство моста

Когда использовать внутренний или наружный кабель

Оптоволоконные кабели для внутреннего и наружного применения

Какой кабель Ethernet использовать в помещении

Типы кабелей Ethernet

Кат5

Cat5e

Кат6

Кат6А

Кат7

Какой кабель Ethernet использовать в помещении?

Кабель ПВХ/CMR

Кабель пленума/ CMP

Заключение

Что такое внутренний наружный кабель

Преимущества использования кабельных перил в помещении

1. Замечательный вход

2. Улучшение балкона

3. Создание сквозного канала

4. Простые решения для интерьера

5. Простота установки

Заключение

alexxlab

Вам также может понравиться
