Как определить значность (разрядность) электрического счетчика

Самые первые электрические счетчики выпускались
3-х значными, то есть счетчик делал полный оборот цифрового механизма
через каждую тысячу киловатт и обнулялся. Этого считалось достаточно,
так как из электроприборов использовалась только одна лампочка
Ильича.

Сейчас такое количество киловатт вполне реально использовать
за один месяц. Следовательно, появляется возможность скрыть от
энергоснабжающей организации использованные
киловатты. Чтобы такого не произошло, значность
электрического счетчика стали увеличивать. Появились четырех-,
пятизначные счетчики. В настоящее время уже продаются электросчетчики,
расчет по которым нужно производить по семи цифрам.

Как же определить,
сколько цифр снимать со счетчика? Об
этом конечно может быть написано в паспорте вашего счетчика, но
не всегда. Однако все просто. Необходимо снимать все цифры до
запятой, которая нарисована на табло электрического счетчика.
Цифры после запятой показывают десятые доли киловатта.

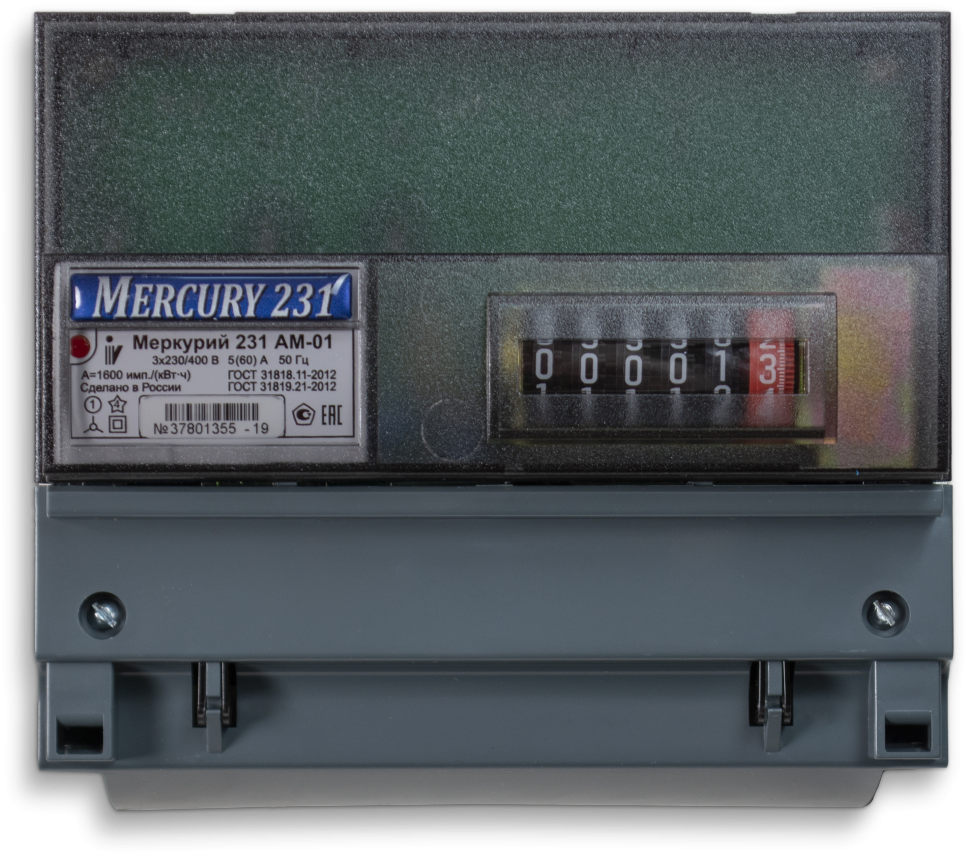

Но.. встречаются такие модели счетчиков, где запятой нет. В этом
случае, вам необходимо посмотреть на цвет барабанчика последней
цифры. Если цвет последнего барабанчика такой же, как и цвет всех
остальных, а запятая перед ним отсутствует, значит, он также является
расчетным, то есть вы снимаете с электросчетчика
все до одной цифры, не смотря даже на то, что окошко последней
цифры может быть другого размера.

А вот если последний барабанчик
красного цвета, в этом случае он расчетным не является, даже если
перед ним нет запятой. И всё же. Иногда встречаются счетчики,
у которых все барабанчики в счетном механизме одного цвета и нет
запятой, но последняя цифра у них не расчетная. Обычно это счетчики
импортного производства либо заводской брак. В этом случае узнать
значность электрического счетчика вы можете из его паспорта или
опытным путем.

Для этого вам необходимо обратить внимание на последний
барабанчик счетного механизма. Между цифрами на нем нанесены деления.
Количество делений равно пяти или десяти. Чтобы определить значность
счетчика вам нужно знать время, за которое барабанчик счетного
механизма сдвинется вверх на одно деление относительно линии табло.
После этого сравнить время с расчетным.

Вам опять понадобится электрический прибор, мощность которого
вы будете знать и секундомер. В этот раз желательно взять электроприбор
с достаточно большой мощностью, например электрочайник. Если мощность
на электрочайнике например указана «2000 — 2400W», то
берите среднюю — 2200W = 2,2 кВт, особая точность сейчас не нужна.

Рассчитываем время прохождения одного деления по следующей формуле:

t = 360/nP, где

t — время прохождения одного деления барабанчика в секундах, с;

n — количество делений между цифрами последнего барабанчика;

Р — мощность электроприбора в киловаттах, кВт.

Далее отключаем все электроприборы и включаем только электроприбор
по которому производим расчет. Засекаем время. Если время прохождения
одного деления приблизительно равно расчетному, значит последняя
цифра электросчетчика в расчет не берётся.

Если
же замеренное время превышает расчетное в десять раз, значит с
электросчетчика снимаются все цифры.

Если же вам попался электрический счетчик с барабанчиками одного
цвета, без запятой на табло и без делений между цифрами на последнем
барабанчике, значит вам нужно снимать со счетчика все цифры.



Вопрос-ответ

Вопрос: ЗА ЧТО МЫ ПЛАТИМ?Как складывается стоимость электрической энергии для потребителей?

В рамках реализации реформы электроэнергетики были разделены различные виды деятельности в этой отрасли: по производству (генерации) электроэнергии, оперативно-диспетчерскому управлению, приобретению и продаже электрической энергии и мощности, энергоснабжению потребителей, оказанию услуг по передаче электрической энергии потребителям. Читать далее. ..

1. Вопрос: По счетчику в старой квартире я всегда оплачивал за четыре знака, в новой квартире я тоже стал оплачивать за четыре знака, но ваши контролеры утверждают, что мой счетчик пятизначный. Скажите, как правильно определить, за сколько знаков необходимо оплачивать?

Ответ: Значность электрического счетчика определяется паспортными данными и типом счетчика. В основном к расчету принимаются все цифры до запятой (точки).

Например: показания на приборе учета 01267,2 следовательно, счетчик 5-ти значный.

2. Вопрос: Хочу установить счетчик вместо украденного на лестничной площадке, какие требования я должен предусмотреть при покупке счетчика?

Ответ: Если потребитель самостоятельно устанавливает прибор учета, то ему необходимо соблюсти следующие требования к расчетным счетчикам (ПУЭ п.1.5.13):

«Госповерка». Для однофазных приборов учета электроэнергии срок госповерки допускается не более 2-х лет. Для трехфазных счетчиков не более 1 года (дата госповерки указана на пломбах, например: II/08 — означает февраль 2008 года).

«Класс точности». Основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора.
(ГОСТ 6570-96).

 Для учета электрической энергии, потребляемой гражданами-потребителями, а также иными потребителями, присоединенными к электрическим сетям напряжением 0,4 кВ и ниже, используются приборы учета класса точности 2,0 и выше. При присоединении к электрическим сетям напряжением 0,4 кВ и ниже новых энергопринимающих устройств потребителей, за исключением граждан-потребителей, устанавливаются приборы учета класса точности 1,0 и выше.

3. Вопрос: Мне выдали предписание на замену прибору учета в связи с истекшим сроком госповерки, на основании чего мне предъявлено данное предписание?

Ответ: (П 2. 11.9. ПТЭ электроустановок потребителей). Поверка расчетных средств учета электрической энергии и образцовых средств измерений проводится в сроки, устанавливаемые государственными стандартами, а также после ремонта указанных средств.

ГОСТ 6570-96

(П. 6.47.4) Межповерочный интервал периодической поверки счетчиков — не менее:

6 лет для трехфазных счетчиков;

16 лет для однофазных счетчиков;

4 лет для счетчиков класса точности 0,5.

4. Вопрос: На каком основании я должен оплачивать за электроэнергию каждый месяц?

Ответ: на основании п. 1 статья 155 ЖК РФ 29 декабря 2004 года N 188-ФЗ. Плата за жилое помещение и коммунальные услуги вносится ежемесячно до десятого числа месяца, следующего за истекшим месяцем, если иной срок не установлен договором управления многоквартирным домом.

выбор прибора учета электроэнергии, электросчетчики

В самом общем случае любое электрохозяйство начинается именно с прибора коммерческого учета расхода электроэнергии, именуемого в простонародье просто «счетчик».

Разновидности конструкций электрических счетчиков

Основные требования, предъявляемы к электросчетчикам, заключаются в точности измерения и к надежности эксплуатации. И, поскольку техника развивается, а технологии совершенствуются, то и конструкции счетчиков могут быть очень разными, а некоторые из них уже практически не используются системах коммерческого учета.

По принципу своего действия счетчики делятся на индукционные и импульсные (электронные). В индукционном счетчике имеется специальный диск, соединенный со счетным механизмом, и вращающийся под действием поля, создаваемого вихревыми токами. Чем больше потребление энергии, тем сильнее вихревые токи и тем быстрее вращается диск, изменяя показания счетного механизма.

Индукционный счетчик электроэнергии

Более точными счетчиками являются электронные, в которых специальный твердотельный элемент формирует импульсы, частота которых напрямую зависит от расхода электроэнергии в сети. Помимо более высокой точности, электронные счетчики отличаются и повышенной надежностью. Поэтому индукционные счетчики на сегодняшний день себя изживают и в составе вновь монтируемых электроустановок практически не устанавливаются.

Электронный счетчик электроэнергии

Особенности различных электросчетчиков

В сетях с токовой нагрузкой, не превышающей сто ампер, используются счетчики прямого включения, чьи токовые обмотки предназначены для принятия непосредственно тока сети. В сетях с большой нагрузкой используются счетчики, предназначенные для включения в сеть через измерительные трансформаторы тока (трансформаторные).

Для бытовых сетей 220 вольт выпускаются однофазные счетчики с четырьмя выводами (два – для фазных проводников, два – для нулевых). А для трехфазных сетей предусмотрены счетчики с восемью зажимами – для трех фаз и рабочего нулевого проводника. Однофазные счетчики могут иметь модульную конструкцию, которая позволяет существенно сэкономить пространство в распределительном щите, разместив счетчик в пределах всего одного (!) модуля.

Для отображения показаний счетчиков как индукционных, так и электронных, чаще всего используется специальный механический цифровой барабан. Однако в последнее время все более популярными становятся счетчики, имеющие жидкокристаллическое табло, включающееся при подаче напряжения в сеть.

Поскольку сегодня многие энергосбытовые компании предлагают абонентам гибкие тарифы с более низкой стоимостью киловатт-часов в ночное время, то имеется спрос и на так называемые двух- или даже многотарифные счетчики. Двухтарифный счетчик не просто ведет подсчет потребляемой электроэнергии по двум категориям: «днем» и «ночью». Это позволяет точно рассчитать сумму к оплате по двум тарифам. Соответственно, многотарифный счетчик может подсчитывать энергию, потребляемую по количеству тарифов более двух.

Кроме перечисленного, современные электронные счетчики имеют разъемы для подключения к шине последовательной передачи данных, что позволяет формировать системы автоматизированного коммерческого учета электроэнергии (АСКУЭ).

Производители и модели электросчетчиков

Электросчетчики иностранного производства не часто используются в России для коммерческого учета. Поэтому самыми распространенными в нашем государстве являются счетчики «Энергомера», «Меркурий», «Нева», «Гранит».

Причем из-за высокой степени надежности и компактности наиболее популярными стали именно счетчики «Меркурий». К примеру, среди однофазных счетчиков «Меркурия» можно выделить МЕРКУРИЙ 200.02 5(60)А/230В, рекомендуемый для использования в бытовых сетях с расчетом за электроэнергию по нескольким тарифам.

Счетчик МЕРКУРИЙ 200.02 5(60)А/230В

Предельный ток для этого счетчика составляет 60 ампер, он рассчитан для прямого включения в сеть. Это более чем достаточно для среднестатистической квартиры.

Более простым вариантом, исключающим возможность расчета по нескольким тарифам, является МЕРКУРИЙ 201.5 5(60)А/230В.

Счетчик МЕРКУРИЙ 201.05 5(60)А/230В

Оба приведенных счетчика предназначены для установки в составе щита или бокса на рейку DIN.

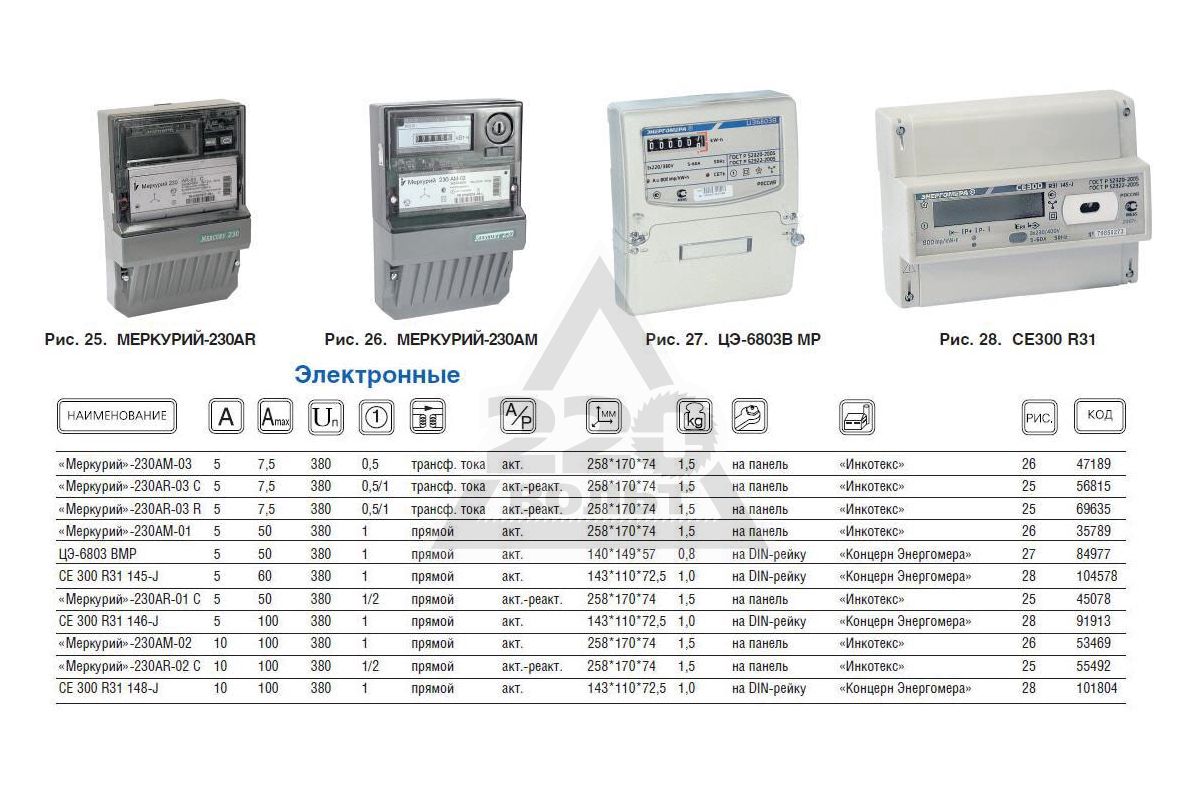

Счетчик электроэнергии трехфазный

Среди трехфазных счетчиков прямого включения наиболее широким функционалом отличаются счетчики МЕРКУРИЙ 230 ART-01 и МЕРКУРИЙ 230 ART-03, позволяющие передавать данные по сетевому интерфейсу и осуществлять расчет по нескольким тарифам. Для мелких хозяйств подойдет модификация 01 с предельным током 60 ампер, а для электроустановок с большим потреблением электроэнергии – модификация 02 с предельным током 100 ампер.

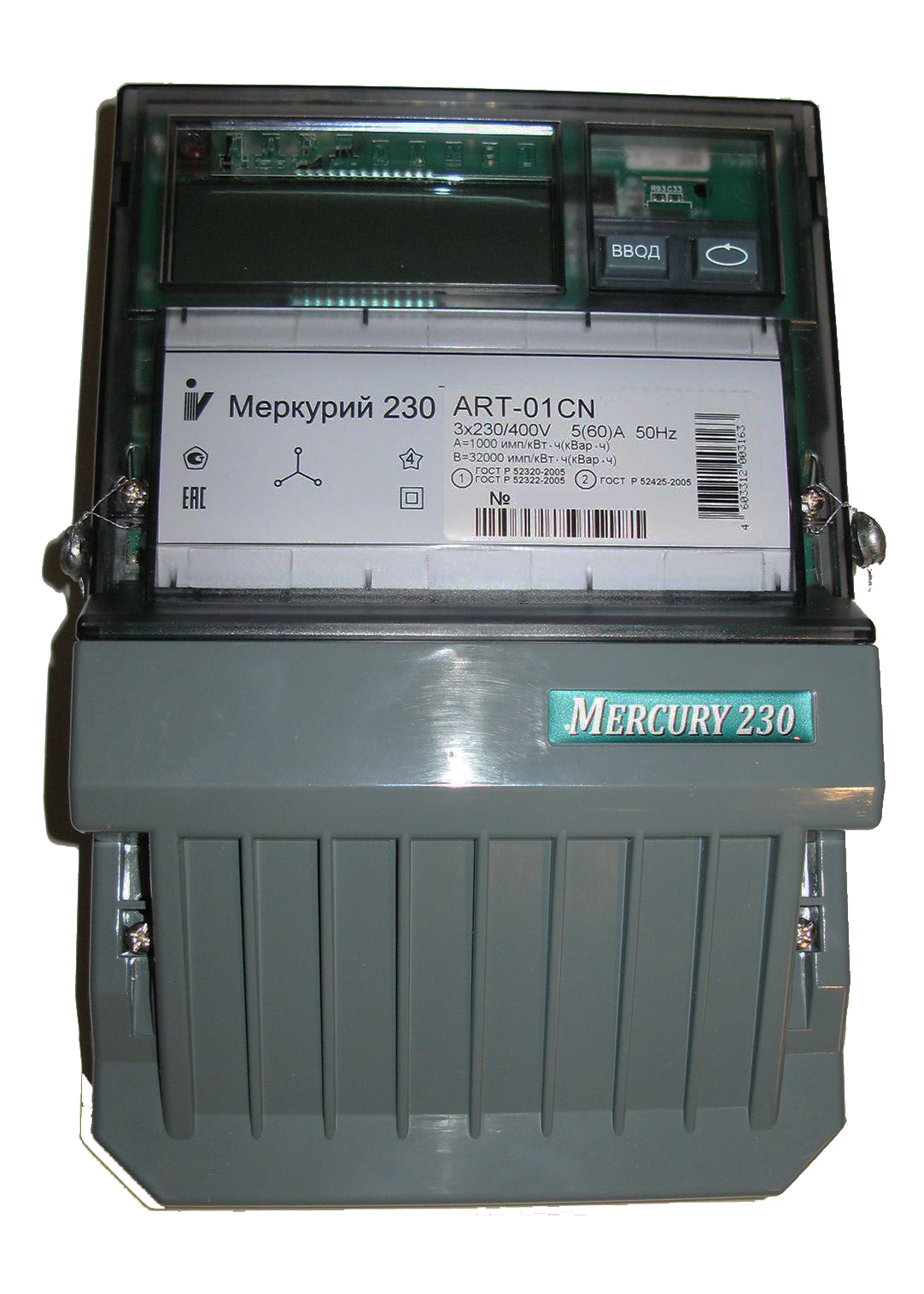

Счетчик МЕРКУРИЙ 230 ART-01

Для крупных и мощных электроустановок, например, для трансформаторных подстанций подойдут счетчики МЕРКУРИЙ 230 ART-00, предназначенные для трансформаторного (непрямого) включения и способные измерять токи любой величины.

Замена и переустановка электросчетчика

Замену счетчика следует начать с получения технических условий от энергосбытовой компании. Это необходимо потому, что в техусловиях будут конкретно оговорены требования к самому счетчику (тип счетчика, класс точности, разрядность) и способу его установки. Это особенно важно в тех случаях, когда счетчик не просто меняется, а вновь устанавливается или переносится в другое место, например из подъезда в квартиру.

Требования различных энергосбытовых компаний могут заметно отличаться. Поэтому запросто можно приобрести «не тот» счетчик и установить его «не так».

Наиболее общими требованиями к счетчикам являются следующие: разрядность – не менее пяти знаков до запятой, принцип действия – электронный. Также зачастую звучит требование о наличии пломбы поверки на заводе-изготовителя с датой, с момента которой прошло не более одного года на момент установки. Таким образом, возможна ситуация, когда Энергосбытом будет не принят к установке счетчик с действующей поверкой, из-за того, что со дня поверки минул год или более. И это несмотря на то, что межповерочный интервал счетчиков может достигать десяти лет.

Опломбирование счетчика электроучета

После получения тех. условий и приобретения счетчика абонент своими силами или при помощи нанятых специалистов производит установку счетчика, руководствуясь не только техусловиями, но и нормами ПУЭ. После установки и подключения счетчика абонент, опять же, должен пригласить инспектора энергосбытовой организации для контроля и установки своей пломбы. После опломбирования счетчика инспектором и составления соответствующего протокола абонент начинает осуществлять расчет за электроэнергию по новому прибору учета.

Как правильно смотреть показания счетчика электроэнергии

Основным условием эксплуатации прибора учета расхода электрической энергии является умение правильно снимать с него показания. Дело в том, что снятие показаний счетчика электроэнергии полностью является обязанностью владельца ПУ, поэтому разбираться с данной проблемой приходится самостоятельно. В следующей статье попробуем ответить на наиболее распространенные вопросы по данной теме с подробным объяснением.

Как снять показания счетчика электроэнергии

Перед тем, как снимать показания электросчетчика, необходимо определить, какого типа ПУ находится перед вами. Распространенных вариантов всего два — это может быть индукционное или электрическое устройство. Первый вариант характеризуется механическим табло, в то время, как для электронных счетчиков характерны индикаторы с электронным дисплеем. Сведения в обоих случаях не отличаются, оба прибора эффективно подсчитывают учет и выдают одинаковые показатели.

Индукционный счетчик

ИС показывает количество использованного ресурса в кВт/час, поэтому нас при указании сведений будут интересовать именно киловатты, а не меньшие величины. Чтобы правильно смотреть показания на ПУ данного типа воспользуйтесь следующей инструкцией:

1. Спишите все цифры, указанные на механическом индикаторе на листок.
2. Из полученного значения напишите показания за предыдущий.
3. Чтобы высчитать сумму к уплате остаток умножьте на действующий сегодня тариф. Получить информацию о сегодняшнем тарифе можно в вашей УК либо на официальном сайте ресурсоснабжающей организации.

Перед тем, как определять показания для ввода, рекомендуется провести несложное тестирование для устройства. Для этого выключите все электрические приборы в комнатах и посмотрите на табло. Если на нем возникают новые цифры и он продолжает крутиться, то это может говорить о неисправности либо том, что кто-то незаконно подключился к вашему ПУ. В первом случае рекомендуется заменить устройство, во втором — сообщить о своих подозрениях представителям местного Энергосбыта.

На сегодняшний день подобного рода мошеннические действия встречаются нечасто, однако, в результате злоумышленники всегда несут серьезную ответственность. Ведите ежемесячную запись показаний, чтобы следить за нормальной статистикой расходов.

Электрический счетчик

Посмотрим далее, как определить израсходованные киловатты по электрическому ПУ и как с него снимаются показания пошагово:

1. Сначала определяется тип прибора. Это может быть однотарифное (Т1) устройство, двух- и трехтарифное (Т2 и Т3). Информацию об этом можно найти в паспорте устройства, который прилагается к нему при установке.
2. Особенность электрического счетчика заключается в том, что с его использованием возникает понятие «тарифная зона». Она позволяет посчитать количество израсходованной энергии днем и ночью по соответственно дневному и ночному тарифу, который несколько меньше.
3. Выпишите на листок бумаги отдельно, сколько энергии было израсходовано за интересующий период днем, а сколько — в ночное время.
4. Далее нам нужно будет указать аналогичные данные прошлого месяца и вычесть их из текущих. Результат мы будем считать, умножив получившуюся разницу на тариф той или иной зоны в зависимости от необходимости.

Работать с многотарифным счетчиком проще, поскольку все сведения, которые нам нужно будет подавать, указаны на табло. Чтобы запросить ту или иную информацию, вы должны нажать соответствующую кнопку. Пользователю нужно учитывать, что день как тарифная зона — это временной промежуток с 7:00 до 23:00, а ночь, соответственно, с 23:00 до 7:00 включительно.

Обнулить показания на счетчике такого типа проще. Сброс сведений может потребоваться в случае переустановки ПУ с одного места на другое, что происходит, когда пользователи заменяют счетчик на даче.

Какие цифры нам нужны

Чтобы передавать правильные показания, необходимо четко понимать, какие цифры с табло нам необходимо писать. Рассмотрим, как проверяют необходимые числа, далее:

1. Классический счетчик включает в свое табло от 5 до 7 цифр. Последние из них обычно отличаются. Они могут отличаться по цвету, размеру, просто отделяться запятой.
2. Каждая цифра после запятой значит доли киловатта. Нам же необходимо списать только количество целых киловатт, которое представлено в первой части показаний.
3. Записать нужно только первые цифры при снятии показаний, записывать отделенные цифры в конце показаний не нужно.

Перед тем, как снимать показания счетчика, внимательно изучите открывшееся перед вами табло. Бывает такое, что ПУ показывает сведения без запятой, то есть, все цифры идут подряд и они не отделены друг от друга. В таком редком случае нужно будет считать и указывать полностью все цифры, которые показаны на индикаторе.

Если вы не уверены, какого типа перед вами счетчик, есть ли там запятая или сомневаетесь в том, что будете списывать правильные цифры, то обратитесь в службу поддержки. Для этого в паспорте устройства нужно подробно узнать наименование действующей модели ПУ, списать его и позвонить в ресурсоснабжающую организацию, где в индивидуальном порядке вам подскажут, как работать с данным устройством.

Как рассчитывается расход

Значность киловатт — достаточно сложная проблема, интересующая многих пользователей счетчиков. Как понять, что значат те или иные показатели, и каким образом набегает определенное количество использованного ресурса?

1. Показатель электрического счетчика позволяет рассчитать количество использованного ресурса в кВт*ч. Он обозначает количество кВт, использованных за 1 час. Правила требуют ставить между кВт и час знак умножения, а не деления.
2. Энергомера на сегодняшний день указывается для всех электрических приборов и любой техники, она прописывается в техническом паспорте устройства. Чтобы узнать количество «мотающих» киловатт в данный момент, потребуется выяснить эту меру для каждого из работающих на данный момент устройств и сплюсовать их.

Зная, сколько энергии света расходуется и какие приборы «мотают» больше, можно неплохо экономить на данной услуге и предотвратить неправильные, слишком большие показания. Так применять энергосберегающие лампы или выключать некоторые бытовые приборы, когда вы ими не пользуетесь.

Трехфазный счетчик электроэнергии

На сегодняшний день существует множество разнообразных моделей ПУ, которые становятся все больше электрическими, удобными для работы пользователя. Удобный счетчик на электричество, который появился относительно недавно называется трехфазным. Если вы поменяли свой электросчетчик на трехфазный, будьте готовы к следующим его особенностям:

1. Трехфазные устройства позволяют использовать более мощную разрядность сети, чем какие-либо другие. Так классический ПУ обеспечивает максимальное потребление в среднем порядка 10 кВт*ч, а трехфазный может позволить и больше 15.
2. Электро счетчики трехфазного типа надежно защищены прочным корпусом от внешнего воздействия влаги и пыли, они более износостойкие.
3. Если вы планируете вводить в использование трехфазный прибор учета, то заранее проверьте, запломбированы ли выходы обмоток и подготовлено ли для этого оборудование. Эти действия потребуется выполнить перед тем, как снять электросчетчик.
   Делать это самостоятельно необязательно: за помощью можно обратиться в ресурсоснабжающую организацию. Дело в том, что не всегда однофазный счетчик подлежит замене и не всегда существуют подходящие условия для установки более мощных ПУ.

Как и классические счетчики трехфазные бывают разных типов. Их принято классифицировать на однотарифные и двухтарифные (либо многотарифные). Есть и другая классификация, где выделяют механические и эл. счетчики. По типу подключения ПУ могут делиться на прямые и трансформаторные.

Разрядность электросчетчика

Для того, чтобы считывать показания правильно, нужно познакомиться с еще оним понятием — разрядность. Значение этого определения следующее: это — число знаков до запятой, то есть, показатель, который нам потребуется в конечном счете для высчитывания суммы к оплате и внесения в квитанцию. Каким образом в данном случае рекомендуется высчитывать разрядность, ведь показатели счетчиков и табло очень различаются между собой?

1. Цвет. Часто показания, которые нужно давать, выделяются черным цветом, а те, которые идут после — красным. Показания, которые необходимо читать, иногда выделяют синим цветом.
2. Размер. В таком случае крупные цифры означают киловатты — то есть сведения, которые нам надо сдавать, а мелкие — доли киловатт, нас они не интересуют.
3. Запятая. В этой ситуации текущие сведения, которые нужно вписать в квитанции, будут отделяться запятой и находиться слева от неё, а в правой части (после запятой) расположатся доли киловатт. Их можно скинуть при расчетах.

Если вы поставили ПУ, на котором установлено электрическое табло, то на нем обычно показывают сразу же то значение, без каких-либо делений. В комбинации чисел на таком индикаторе запутаться сложно: необходимо будет просто списать все сведения и провести расчет, используя сегодняшний коэффициент тарифа.

Как сдать показания: основные способы

После того, как вы сумели подсчитать показания, ваша задача — передать их. Как на сегодняшний день производится передача сведений? Для того, чтобы подать данные в ресурсоснабжающую организацию, существует ряд способов:

1. Лично. Передать показания самостоятельно можно несколькими методами. Для этого вы можете позвонить в организацию и сообщить сведения о себе (лицевой счет и ФИО) и показания, которые указаны в вашей квитанции. Иногда сведения подаются через интернет, где некоторые ресурсоснабжающие предприятия создают личные кабинеты для пользователей. Реже предоставляются опции, когда отправка данных производится через электронную почту либо посредством смс-сообщений.
   Возможный функционал и способы передачи данных вы можете посмотреть на официальных сайтах местного Энергосбыта, а также позвонив и уточнив эту информацию в компании, поставляющей жилищно-коммунальные услуги.
2. Через ответственных лиц. Сегодня часто избирается ответственное лицо по дому или подъезду, которое занимается сбором сведений об израсходованных ресурсах за тарифный период (обычно один месяц). Данные помещаются в специальный ящик, который устанавливается на первых этажах, либо передаются лично из рук в руки этому ответственному лицу.

Все действующие способы полностью легализованы, за их исполнением государство устанавливает тщательное наблюдение и контроль. Поэтому не беспокойтесь, что ваши данные могут куда-то уйти или не попасть в ресурсоснабжающее предприятие.

Ввести показания правильно — это еще не все. Важно передать их вовремя. В данном случае необходимо учитывать период, который установлен для подачи сведений об израсходованной электроэнергии. На сегодняшний день он составляет 4 дня и длится включительно с 23 по 26 число каждого месяца. Не имеет значение, будут показания отправлены 23 или 26 числа вечером, главное, чтобы вы смогли уложиться в срок. В случае, если показания не будут отправлены вовремя, пользователю придется платить не по счетчику, а по установленному тарифу — а это означает определенную значительную переплату.

Модели старого образца

Если у Вас в квартире либо на столбе дома установлен индукционный счетчик электроэнергии – на передней панели крутится диск, снятие данных не представляет ничего сложного. Вы должны в один и тот же день каждого месяца выписывать показания на листик. Далее все очень просто – от имеющегося значения необходимо вычесть число, которые Вы выписали в прошлом месяце. В результате у Вас должен получиться месячный расход электроэнергии. Однако на этом процедура снятия данных не заканчивается.

Очень важный момент, который немного упростит процесс снятия – Вы должны снимать показания на счетчике только до запятой. Последняя цифра, которая выделена другим цветом (чаще всего красным, как показано на фото), не учитывается. Если рассмотреть на наглядном примере, как снять месячный расход, то согласно фото Вы должны выписать 000004 кВт/час (без учета последней четверки).

Далее все зависит от того, как производиться оплата электроэнергии по отношению к Вашей обслуживающей организации. Либо Вы просто передаете считанные показания в организацию, либо Вы самостоятельно подсчитываете сумму оплаты и оплачиваете ее по квитанции. В последнем случае нужно Ваше снятое значение умножить на тариф, которым Вы пользуетесь.

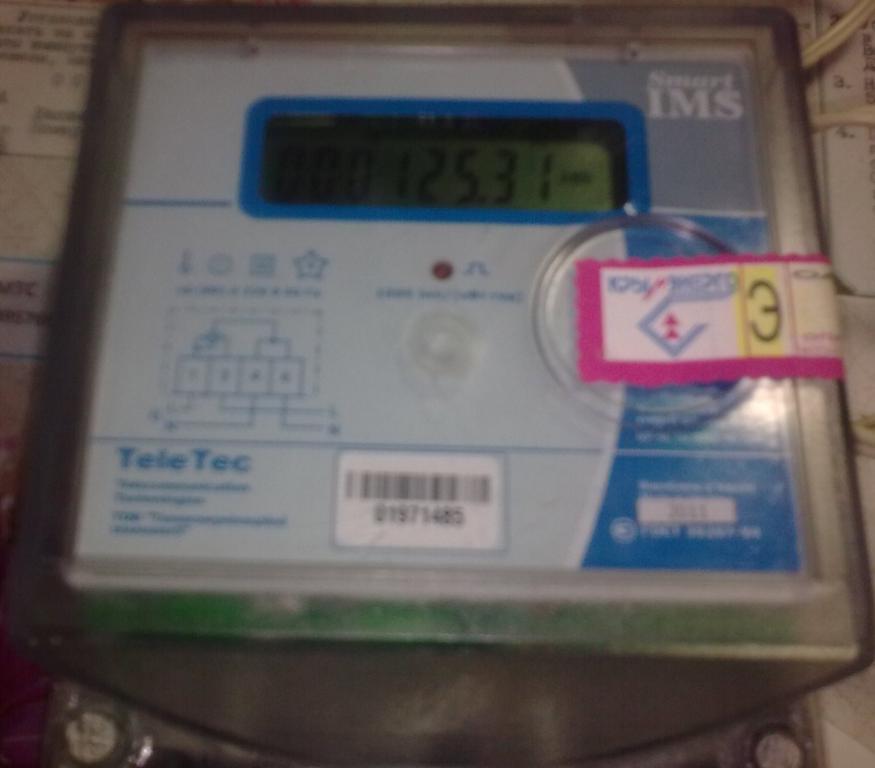

Модели нового образца

В современных электронных счетчиках уже не используются вращающиеся диски и механические циферблаты. В таких моделях электросчетчиков уже установлен электронный дисплей, который помимо общего показания кВт/час может отображать время работы, учет расхода по определенному времени суток и т.д. Все эти новшества на самом деле позволяют быстрее снять расход электроэнергии за месяц и в то же время просмотреть остальные, не менее важные показания.

На первый взгляд может показаться, что с такого мини-компьютера будет сложно снять показания электроэнергии за месяц, но это не так. Все намного проще, чем Вы думаете. Итак, для снятия данных Вы должны выполнить несколько простых действий:

1. Нажать на кнопку «Ввод» (возможно придется нажать несколько раз, чтобы найти подходящий параметр).
2. Если у Вас однотарифный электросчетчик, выписать значение Т1, двухтарифный – Т1 и Т2, трехтарифный – Т1, Т2 и Т3.
3. Отнять имеющиеся значения от этих же в предыдущем месяце.
4. Снятые показания передать в обслуживающую организацию либо самостоятельно высчитать сумму к оплате. Тут нужно учитывать, что если у Вас электросчетчик на два либо три тарифа, каждое значение (Т1, Т2, Т3) необходимо умножать на свой коэффициент, который указывается в квитанции.

По аналогии с данным видео примером можно снимать данные с устройства Меркурий 200, Микрон, Каскад, Энергомера, Нева и Лейне Электро. О преимуществах и недостатках двухтарифных счетчиков мы разговаривали в соответствующей статье. При грамотном использовании бытовой техники такие электросчетчики на порядок выгоднее обычных моделей!

Вы должны знать!

1. Если электросчетчик пошел считать по второму кругу, то есть если он обнулился, снять показания электроэнергии нужно следующим образом: добавить к существующему числу единицу впереди и отнять значение за прошлый месяц. К примеру, если у Вас пятизначное табло (без учета цифры после запятой) на котором после обнуления отображается 00033 (как на фото ниже), необходимо добавить «1» слева. В итоге от числа 100033 нужно отнять старое показание за месяц, к примеру, 99916 кВт/час. Заканчивая этот же пример у Вас должно получиться 117 кВт/час (100033-99916). По аналогии можно снять показания четырехзначного либо шестизначного счетчика электроэнергии.
2. Если на механическом табло нет запятой, как на фото ниже (модель Энергомера цэ6803в), и Вы затрудняетесь со снятием данных за месяц, тут два выхода из ситуации. Лучше, конечно же, сразу уточнить у организации, которая устанавливала электросчетчик, как правильно снимать месячные показания электричества. Но, если Вы и сам мастер забыли уточнить данный момент, то визуально посмотрите на переднюю панель. Десятая доля расхода электроэнергии должна быть выделена другим цветом – красным, если нет запятой. В том случае, если визуального отделения нет, значит нужно снять все 4 либо 5 цифр и записать в квитанцию.
3. Снятие показаний с трехфазного счетчика электроэнергии не отличается от однофазной модели. Необходимо всего лишь выписать все числа после запятой и отнять от значений прошлого месяца.
4. Если у Вас в доме либо квартире установлен современный счетчик нового образца – электронный, показания в обслуживающую организацию можно передавать автоматически – в дистанционном режиме. В этом случае Вам не нужно каждый месяц снимать данные электросчетчика, т.к. квитанция сама будет приходить на адрес. Автоматизированная система контроля и считывания показаний, которая называется АСКУЭ очень удобная, особенно если у Вас установлен многотарифный счетчик электричества.

Как Вы видите, самому считать месячный расход электричества совсем не сложно и даже не важно, однотарифный у Вас электросчетчик, или многотарифный, однофазный или трехфазный, электронный либо индукционный. Надеемся, что материал был для Вас понятным и теперь Вы знаете, как снять показания счетчика электроэнергии. Рекомендуем просмотреть предоставленные видео примеры, на которых показывается инструкция по снятию данных своими руками!

Также читают:

У каждого потребителя электрической энергии и прочих ресурсов должен быть установлен индивидуальный счетчик учета. Сегодня для этого используются ПУ различных типов. Но именно на основании показаний ИПУ происходит оплата услуг за поставленное электричество. При этом важно корректно снимать показания с установленного ПУ, поскольку от этого зависит сумма платежей и отсутствие осложнений с ресурсоснабжающей организацией.

В этом материале мы расскажем, как снимать показания счетчика электроэнергии в зависимости от его разновидности, какие цифры нужно списывать и сообщать поставщику услуги.

Виды электросчетчиков

На текущий момент производителями приборов учета предлагаются не просто разнообразные модели устройств, но и их различные типы. И потребители вправе выбрать и установить любой из доступных для них ИПУ. Это и привычный для большинства потребителей индукционный ПУ, и электронный счетчик электроэнергии. И, прежде чем рассматривать то, как правильно снять показания счетчика электроэнергии определенного вида, следует немного подробнее рассказать о разновидностях устанавливаемых сегодня приборов учета.

Заводами-изготовителями ИПУ предлагается две разновидности устройств по учету электрической энергии:

1. Модификации индукционного типа с электромеханической конструкцией.
2. Устройства статического типа, в основе которых предусмотрены электронные комплектующие и микропроцессорные схемы.

Несмотря на то, что индукционные устройства называют «старыми» поскольку их используют на протяжение многих десятилетий, их актуальность со временем не снижается – они надежны, просты в эксплуатации и обеспечивают высокую точность показаний. Сегодня производители ИПУ используют при их создании современные технологии и качественные материалы, а современный дизайн отлично вписывается в интерьер современного дома.

Принцип работы обеих разновидностей ИПУ одинаков. Прибор непрерывно находится в рабочем состоянии, подсчитывая проходящие через него мощности и выдавая эти сведения на цифровое или индикационное табло в зависимости от вида. Значения на ИПУ непрерывно изменяются в сторону увеличения.

Путем простых арифметический действий пользователь при необходимости может подсчитать количество израсходованной электроэнергии за тот или иной промежуток времени. Эти сведения передаются потребителями услуг в ресурсоснабжающую организацию. Она, в свою очередь, производит соответствующие начисления за поставленное электричество.

Снимаем показания с индукционного счетчика

Начнем с того, как выполняется снятие показаний счетчика индукционного вида. Такие приборы установлены у огромного количества потребителей.

Во всех устройствах этого типа имеется вращающееся колесико. В зависимости от модификации количество цифровых знаков может быть различным (5 или 7). Каждая цифра расположена в «собственном» окошке. Причем цифра, расположенная крайней справа во всех ПУ учета отличается от остальных. Это может быть ее цветовое выделение, например, красным цветом, отделение от остальных знаком препинания (обычно, запятой) либо размерами «своего» окошка. Этим показателем обозначаются десятые доли кВт/ч, которые не фиксируются при снятии показаний.

Важно! У некоторых моделей индукционных ПУ последнее цифровое значение не выделено, а потому, снимая показания, следует записывать все цифры.

В реальности, снять показания с ИПУ сможет каждый – это простая процедура, которую нужно выполнять периодически, как правило, каждый месяц. Для потребителя важно корректно фиксировать показания, поскольку от этого зависит правильность начисления оплаты поставленного электричества. Многие потребители ежемесячно записывают эти показания в отдельную тетрадку, но можно и ориентироваться по записям в своих платежных квитанциях.

В случае необходимости, замена индукционного ПУ осуществляется в присутствии сотрудника ресурсоснабжающей организации с составлением соответствующего акта.

И еще один важный момент, который необходимо учитывать при эксплуатации счетчиков данного типа. Понятно, что максимальное число, которое может быть показано на табло данного устройства ограничено. При достижении значения до 999999,9 (9999,9) отсчет вновь начинается с нуля, но тогда потребитель должен помнить, что при записи показаний первой цифрой значения будет единица + остальные данные, т. е. количество цифр увеличится на одну.

Где смотреть

Итак, мы выяснили, что индукционные ПУ оборудованы вращающимся колесиком, расположенным под основным цифровым табло. Благодаря постоянному вращению колесика цифры на табло изменяются, выдавая поставленную электроэнергию.

Для фиксации показаний с ПУ необходимо выписать цифры с табло, актуальные на конкретную дату. Чтобы узнать, какое количество энергии было израсходовано за интересующий потребителя расчетный период, надо из зафиксированного значения отминусовать показатель, записанный месяцем ранее. Далее полученная разницу надо умножить на тариф, установленный за данный вид услуги в определенном регионе. В итоге потребитель получает размер оплаты за услугу.

Сколько цифр записать

Кто-то может спросить, а какие показания счетчика электроэнергии нужно передавать в ресурсоснабжающую организацию. Как правило, передается показатель предыдущего расчетного периода и актуальное значение. Далее производится простой арифметический расчет итоговой суммы.

При этом потребитель должен записать не все видимые цифры – выделенная цифра в расчет не принимается. Если внимательно посмотреть на ПУ, то можно понять, что изменение выделенной цифры происходит практически одновременно с полным оборотом диска. Из-за постоянного изменения значения в расчет берутся цифры, которые отражают целое число фактически полученных киловатт/часов

Снимаем показания с электронного счетчика

Показания электросчетчика электронного типа, по большому счету, снимаются практически по тому же принципу, что и с индукционного ПУ. На электронном табло высвечиваются числовые данные. Эти показатели обновляются с установленной техническими характеристиками ПУ периодичностью. Расчеты выполняются по аналогичному алгоритму. Однако, существует один важный нюанс – это относится исключительно к ПУ, имеющим однотарифную схему отображения показателей.

В еще более современных электронных ПУ предусмотрен замер потребляемой электроэнергии в зависимости от времени. Так дневной тариф будет несколько выше ночного. И многотарифные счетчики фиксируют точное количество энергии, которое потребителем было израсходовано отдельно в дневное и ночное время суток.

Здесь мы не станем углубляться в выгоде установки таких счетчиков и их индивидуальных характеристиках. С каждым ПУ производителем предоставляется инструкция и, скорее всего, у потребителя не должно возникнуть сложностей с вычислениями. Но о некоторых моделях, вернее о том, как снять с них показания расскажем немного подробнее.

Меркурий 200

ИПУ Меркурий-200 поставляются в различном исполнении — это одно- и многотарифные модели. Многотарифные приборы учета отличаются маркировкой, к примеру, 200.01, 200.02 и 200.03. Однако, независимо от типа показания снимаются с помощью кнопки «Ввод», вернее ее нажатия. Она располагается на лицевой стороне прибора. Снятие необходимых показаний зависит от того, сколько раз нажимать кнопку.

Когда потребителем производится расчет по одному тарифу (без разделения на день-ночь), то показания следует снимать, нажав «Ввод» 1 раз. На электронном табло высвечивается значение Т1. Когда учет производится по разным тарифам, то кнопку «Ввод» нужно нажимать дважды:

1. Т1 – электроэнергия, израсходованная днем. Записывается высвеченное значение.
2. После второго нажатия «Ввод» отображается значение Т2 (кол-во электричества, использованного в ночное время).

Энергомера

ИПУ Энергомера — это одно или многотарифное устройство. При снятии показаний с такого счетчика следует использовать тот же алгоритм. Сведения высвечиваются на электронном табло устройства. Ключевое различие – название используемой кнопки. У приборов Энергомера она называется «Просмотр» (ПРCM). При записи показаний следует помнить, что в расчет берутся только цифры, стоящие до точки (запятой).

В счетчиках этого изготовителя предусмотрена индикация в автоматическом и ручном режимах:

• в первом случае значения на дисплее высвечиваются в установленной последовательности и цикличности с незначительным интервалом;
• для получения показаний в ручном режиме потребуется использовать специальную кнопку («Кадр» либо «ПРCM» в зависимости от модификации).

Обычно, ознакомившись с подробной инструкцией производителя к конкретной модели, потребители легко справляются со снятием показаний с данных ПУ.

Микрон

Многотарифные электронные ПУ Микрон имеют на корпусе одну-единственную кнопку. Посредством нажатия на нее на табло выводятся соответствующие показания.

Но в таком варианте потребуется подождать, когда на табло высветится «галочка» над обозначениями «Т1» и «R+». Это будет показанием первого тарифа. Их и нужно зафиксировать для расчета.

Далее нужно повторить нажатие на эту же кнопку. Галочки высветится над Т2 и R+. Записываем значение. Когда имеются зоны Т3 иТ4, снова нажимаем и ждем вывода соответствующих значений.

Saiman

На сегодняшний день многие поставщики электроэнергии заменяют устаревшие индукционные модели на новые электронные счетчики. Делают это совершенно бесплатно для потребителя услуги и устанавливая ПУ Saivan.

Это простейшее устройство, у него вообще отсутствуют кнопки, которые применяются для принудительного «перелистывания» значений. Здесь нужно элементарно дождаться, когда на табло отобразится соответствующий показатель.

Данные на электронном дисплее такого устройства высвечиваются в некоторой последовательности:

• актуальное число;
• время;
• № ПУ;
• передаваемый показатель;
• показания при использовании одного тарифа (Total), если ПУ многотарифный последовательно отображаются T1, T2 и Total.

В платежку вносятся показания Total (или Т1 + Т2 + Total). Здесь также не нужно записывать цифру, стоящую после точки (запятой) — берется лишь целое число.

Особенности трехфазных счетчиков

Отдельно нужно рассказать, как снять показания трехфазного счетчика электроэнергии. ПУ этого вида сегодня встречаются в двух исполнениях:

• старого образца, где обязательно наличие трансформаторов;
• современные электронные модификации с прямым включением.

При эксплуатации электронного устройства, владелец сможет получить требуемые показания по описанному выше алгоритму. Потребуется выписать значения, дождавшись, когда требуемые данные отобразятся на табло либо «листать» значения до соответствующей страницы.

При выделении больших мощностей либо эксплуатации «старого» устройства на все фазы устанавливается по трансформатору. Чтобы записать корректные показания с подобного прибора нужно точно знать индивидуальный коэффициент трансформации. Записанные с устройства данные потребуется умножить на означенный коэффициент. Результат умножения является фактически полученным объемом электроэнергии.

Но лучше все-таки внимательно почитать договор с ресурсоснабжающей организацией. В нем подробно описывается порядок расчетов — некоторые поставщики просят записывать показания, под ними проставлять сведения трансформатора и (или) коэффициент. А непосредственный расчет производится самим поставщиком. Поэтому при эксплуатации трехфазного ИПУ, уточните регламент расчетов при подключении и опломбировании счетчика.

Приборы с автоматической передачей показаний

Такая проблема, как смотреть, записывать и передавать данные с ИПУ в ресурсоснабжающую организацию практически не затрагивает тех потребителей, которые устанавливают суперсовременные устройства.

Эти устройства самостоятельно отправляют все необходимые сведения поставщику электрической энергии. Для этого настраивается специальный канал, данные по которому передаются в автоматическом режиме. Монтаж и настройка подобного устройства достаточно сложная процедура, которую должны выполнять квалифицированные сотрудники ресурсоснабжающей организации. Однако после установки такого прибора потребителю не надо переживать по поводу отправки данных.

Как вести подсчеты для оплаты

Мы подробно рассказали, как смотреть на приборах учета различных видов. А теперь расскажем, как считать (вводить) показания для получения конечной суммы платежа за полученную электроэнергию.

Здесь потребителю услуги надо выполнить несколько простейших арифметических действий. Основная формула, используемая для расчета в ПУ всех типов, выглядит так:

Сумма к оплате = (П1 — П2) * Т, где

П1 — показания настоящего расчетного периода;

П2 – показания предыдущего расчетного периода;

Т – тариф, установленный за электроэнергию в конкретном регионе.

Эта формула применяется и к индукционным устройствам, и к электронным приборам, настроенных на выдачу данных по одному тарифу.

Когда эксплуатируется двухтарифный ПУ, то такие вычисления необходимо провести для дневного и ночного тарифа, а потом сложить полученные цифры. Это и будет окончательная сумма к оплате.

Опломбирование счетчиков

Опломбировка ИПУ – это доказательство механической целостности и корректной работы устройства. Эта процедура защищает от несанкционированного отбора электроэнергии у ресурсоснабжающей организации. Пломбировка ИПУ – это обязательная процедура, у каждого работающего электросчетчика должна иметься пломба от ресурсоснабжающей организации.

На текущий момент применяется две разновидности пломб:

• от завода-изготовителя устройства;
• от поставщика электроэнергии.

Опломбирование ПУ от изготовителя подтверждает то, что прибор прошел необходимую сертификацию и работает в соответствии с установленными нормативами. Заявленные характеристики удовлетворяют требованиям, а сам прибор имеет должную точность измерений. Помимо это заводская пломба паспорт ПУ, который должен прилагаться к каждому изделию, являются доказательством того, что прибор прошел все испытания.

Вторая пломба ставится при монтаже и вводе ИПУ в эксплуатацию. Это говорит о том, что ресурсоснабжающая организация приняла на баланс конкретный ПУ. Опломбирование выполняется исключительно представителями организации, которой осуществляется подача электроэнергии до конкретного потребителя и контроль ее своевременной оплаты.

Противомагнитные пломбы

К сожалению, не все потребители электроэнергии добросовестно оплачивают поставленную услугу. Кроме того, многими потребителями электричества устанавливаются магниты и счетчик с таким магнитом показывает значение гораздо меньше реального.

Чтобы этого не происходило поставщики услуг сегодня снабжают счетчики своих потребителей специальной противомагнитной пломбой. В данном случае это не пломба, как таковая, а особая наклейка на корпусе устройства. Она является своеобразным индикатором – если на приборе с такой наклейкой будет использоваться магнит, то полоска с магнитным полем изменяет цвет. Сотрудники ресурсоснабжающей организации при проведении регулярных проверок, обнаружив подобные изменения вправе оштрафовать потребителя.

Испытания, которые проводились с противомагнитными индикаторами, показали, что цвет изменяется при расстоянии магнита не более 5 см от прибора. А это исключает какие-либо случайные намагничивания магнитной полосы индикатора.

Заключение

Сегодня мы рассказали, как снять и как правильно передавать показания со счетчиков различных типов. Надеемся, что это поможет потребителям услуг своевременно, но главное правильно выполнять все необходимые мероприятия и не уклоняться от обязанности оплачивать израсходованную электроэнергию поставщику услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Счетчик электроэнергии советский | Юридический блог

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Здравствуйте, в этой статье мы постараемся ответить на вопрос «Счетчик электроэнергии советский». Также Вы можете бесплатно проконсультироваться у юристов онлайн прямо на сайте.

СО-И446 — Электросчётчик однофазный с индукционной системой. Класс точности равен — 2,5. Используется для учета потребляемой активной энергии. Вращающийся элемент данного счетчика представлен тангенциальным типом, а счетный механизм имеет барабанный тип.

Энергомера – крупнейший на российском рынке производитель счетчиков электроэнергии. Зарегистрирован в качестве юридического лица в 2010 году.
Нева 103 1SO – сертифицированная модель с 7-разрядным отсчетным устройством механического типа. Характеризуется: напряжением 220/230 В, силой тока 5/60 А, рабочим температурным диапазоном от ‒40 до +60 °С, классом точности 1,0, 16-летним интервалом между поверками.

Электросчётчик СО-И446 — технический паспорт счетчика

Межповерочный интервал счетчика СО-И446, как указано в паспорте, равен 8 годам. Т.е каждые 8 лет счетчик должен проходить поверку обслуживающей компаний. После проверки метрологом ставится отметка в паспорте. Если проверка пройдена можно дальше пользоваться прибором, если нет то счетчик придется заменить. У современных счетчиков, интервал поверки больше в 2 раза, что удобнее при эксплуатации.

Снять показания со счетчика СО-И446 у вас не должно составить труда, значность или разрядность счетчика в зависимости от разновидности счетчика может быть 6 или 5 знаков.

В статье рассмотрены наиболее распространенные счетчики у нас в стране — это Меркурий и Энергомера.

Далее следует определиться, какой счетчик лучше: механический или электронный. Механический прибор отличается низкой стоимостью и высокой надежностью.
Для работы в закрытом помещении в диапазоне температур от 0 до +40°С и относит. влажности воздуха не более 80% при температуре +25°С.

Счетчик электроэнергии советский

СО-И446. Аналогичный предыдущему, имеет класс точности равный 2,5 и вращающийся элемент. Для самого механизма отсчёта применяется механический барабанный тип. Рассчитан он на ток пять или же десять ампер. Вес такого счётчика марки И446 в собранном виде составляет 1, 2 кг, что даёт возможность его монтажа на многие поверхности. В паспорте указано что он должен поверяться каждые 8 лет.

Аппарат ценится как потребителями, так и профессионалами. У него отличное соотношение стоимости, качества и эффективности. Единственное, иногда пользователей сбивают с толку режимы индикации и щелчков.

Ваша личность: Вы спокойны и находчивы, редко делаете первый шаг. Вы предельно верны и преданны своим избранникам и в отношениях всегда уделяете внимание своей половинке.

Один из самых главных параметров любого счетчика – это класс точности. Данный показатель подразумевает под собой максимальную погрешность при учете электрической энергии, которая потребляется жильцами квартиры. Класс точности вычисляется в процентах, а узнать этот показатель можно на корпусе счетчика – эта цифра будет обведена кругом.

Старые счетчики электроэнергии и их самые распространенные типы

Если вам требуются более подробные характеристики счетчика и сроки его эксплуатации и поверки то можно заглянуть в паспорт счетчика. Если вы потеряли технический паспорт на него, то ниже прикладываем pdf файл, который можно скачать или просмотреть на сайте.

За всю историю личного противостояния россиянка и американка встречались на кортах 21 раз. Уильямс одолела Шарапову в 19 играх, однако это не делает Марию слабее в плане уровня мастерства. Дело в том, что эпоха 32-летней россиянки длилась определенный период, который уже давно закончился.

Электросчётчик устанавливается только в сухом, хорошо вентилируемом помещении, в котором диапазон температур варьируется от 0 до +40 градусов по Цельсию, а влажность не должна превышать 80%. Кроме того, в воздухе не должно быть никаких газов и агрессивных паров.

На карточка были изображены либо женщины в прозрачных одеждах (или частично без нее), либо поцелуи и объятия женщин и мужчин.

Счетчик имеет два импульсных выхода: телеметрический выход (основной) передающего устройства и поверочный выход. Выход основного передающего устройства может использоваться для работы в автоматизированных системах сбора и учета электрической энергии и для поверки счетчика методом ваттметра-секундомера. Поверочный используется для ускоренной поверки счетчика.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Счетчик советского образца со-и446 полностью отвечает всем стандартам и требованиям ГОСТа 6570-75 и условиям ТУ 25-04-2054-76. Этим прибором ведется расход потребляемой энергии в кВт/ч, счетный механизм имеет пять цифр.

Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

Счетчик советского образца со-и446 полностью отвечает всем стандартам и требованиям ГОСТа 6570-75 и условиям ТУ 25-04-2054-76. Этим прибором ведется расход потребляемой энергии в кВт/ч, счетный механизм имеет пять цифр.

Самостоятельное вмешательство в схему подключения после опломбировки оборудования настоятельно не рекомендуется. Если случиться какое-то замыкание, которое повлечет за собой повреждение имущества соседей, то счетчик с нарушенной пломбой станет серьёзным основанием для того, чтобы его владелец был привлечен к выплате компенсаций за нанесенный ущерб владельцам имущества.

Надписи на пломбе – это дата поверки и код организации, которая ее проводила. На трехфазном счетчике должны стоять пломбы поверки со сроком давности не больше 12 месяцев, а на однофазном – не более 2-х лет.

Обычно монтаж счетчика производится производится ответственной за подачу электроэнергии организацией, так как независимо от того, кто устанавливал счётчик, представители этой организации должны будут провести ревизию правильности установки оборудования. Данная процедура является обязательной и выполняется с последующей опломбировкой счётчика, если все нормы и правила при его монтаже были соблюдены.

Не стоит экономить на покупке счетчиков, обращаясь в неспециализированные магазины. Лучше приобрести прибор того производителя, который имеет сервисный центр в вашем регионе. Выбрав качественный счетчик, он прослужит вам не меньше 15 лет и позволит сэкономить огромное количество денег на оплате счетов за потребление электроэнергии.

В принципе каждый человек который чётко и регулярно платит за этот вид энергии знаком с такими устройствами. Некоторые из них можно считать устаревшими или же старого образца.

Так как существуют пиковые моменты в течение суток когда электричество стоит дороже, то соответственно есть временные промежутки когда такую продукцию покупать у производителя более выгодно по низкой цене. Электросчетчики устанавливаются на десятилетия, причем на законном основании с опломбированием и выдачей документов. Поэтому покупать нужно качественный прибор, чтобы с ним не было в перспективе лишней «головной боли».

Назывался он — \»Мария отходит ко сну\». Автор неизвестен. К сожалению, до наших дней дошли только 1,5 минуты из 7-ми.

Автоклад.ру — Новостной блог об автомобилях. В этом блоге я публикую все самое интересное об авто и все, что с ними связано: обзоры новинок, информация о популярных и уже позабытых моделях, новости об автотранспорте, отзывы владельцев, фото и видео, подборки о самых-самых и многое другое.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

На «посадочное место» устанавливается с помощью практичной DIN-рейки. Для удобства считывания показателей предусмотрена светодиодная подсветка.

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

Принцип работы таких счетчиков основывается на непосредственном измерении тока и напряжения. Аналоговый сигнал, который попадает на датчик тока, преобразуется в виде цифрового показателя, отображающего потребляемую электроэнергию.

Перед началом данной работы, обязательно нужно отключить питание. Это будет главный рубильник или автомат на входе в щитке.

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Класс точности советского счетчика СО-И446 соответствует 2,5 классу по шкале точности приборов. Современные счетчики более точные, они соответствуют классу точности 1 или 0,5. При использовании в домашних условиях с небольшим расходом электричества, разницы в расчетах большой не будет.

СО 505. Может выполнять измерение активной электрической энергии, в двухпроводных, а значит в однофазных цепях переменного тока. Он начал выпускаться ещё 30–35 лет назад и прославился своей безотказностью и надёжностью в эксплуатации. Часто применялся на дачах участках и коттеджах. Он не боится ни высокой влажности, ни перепада окружающей температуры.

Как минимум, в квартиру требуется купить индукционный счетчик класса 2,0 или ниже. Самыми экономичными являются электронные счетчики двух- или трехтарифного типа. Хоть они стоят и дорого, но окупятся такие приборы не больше чем через 3 года.

Автоматические выключатели однополюсные. Их количество и номинал подбирается индивидуально, в зависимости от количества комнат и распределения приборов в квартире.

Но есть и минусы:

1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

Похожие записи:

Характеристики, как снять показания Меркурий 230 АМ

Купить Меркурий 230

Описание счетчиков Меркурий 230 АМ • Характеристики счетчиков Меркурий 230 АМ • Поверка счетчиков Меркурий 230 АМ • Габариты счетчика Меркурий 230 АМ • Схемы подключения Меркурий 230 АМ к сети 230 В • Схемы подключения Меркурий 230 АМ к сети 57,7 В

Назначение счетчиков Меркурий 230 АМ

Счетчики электрической энергии однотарифные, трехфазные, статические, «Меркурий 230АМ» прямого и трансформаторного включения, предназначены для измерения и учета электрической активной энергии переменного тока в трех и четырех проводных сетях.

Описание счетчиков Меркурий 230 АМ

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения трехфазной сети из аналогового представления в цифровое с помощью аналого-цифрового преобразователя (АЦП).

Счетчики «Меркурий 230АМ» обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию. В качестве устройства для отображения потребленной энергии используется устройство отсчетное электромеханическое (УО).

В счетчиках функционирует импульсный выход. В счетчиках «Меркурий 230 АМ-00» и «Меркурий 230 АМ-03» импульсный выход имеет два режима работы — режим телеметрии и режим поверки.

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии. Конструктивно счетчики состоят из следующих узлов:

• корпуса (основания корпуса, крышки корпуса, клеммной крышки)
• клеммной колодки
• печатного узла

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов. Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с УО и для наблюдения за светодиодным индикатором функционирования. Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.

На печатном узле находятся:

• блок питания
• оптрон импульсного выхода
• микроконтроллер (МК)
• энергонезависимое запоминающее устройство
• УО

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.

Счетчики предназначены для эксплуатации внутри закрытых помещений. Класс защиты счетчиков от проникновения пыли и воды IP51 по РОСТ 14254.

Счетчики Меркурий 230 АМ имеют несколько вариантов исполнения, отличающиеся:

• вариантом подключения к сети
• базовым(номинальным) и максимальным током
• номинальным напряжением
• классом точности
• постоянной счетчика

Варианты исполнений счетчиков Меркурий 230 АМ приведены в таблице 1

Таблица 1 — Варианты исполнения счетчиков

Модификации счетчика	Класс точности	Базовый или номинальный (максимальный) ток, А	Номинальное напряжение, В	Постоянная счетчика в режиме телеметрии/ поверки, имп. /(кВт-ч)
Меркурий 230 АМ-00	0,5S	5(7,5)	3×57,7/100	8000/170700
Меркурий 230 АМ-01	1,0	5(60)	3×230/400	1600
Меркурий 230 АМ-02	1,0	10(100)	3×230/400	1600
Меркурий 230 АМ-03	0,5S	5(7,5)	3×230/400	800/17070

Характеристики счетчиков Меркурий 230 АМ

Наименование характеристики	Значение
Класс точности	1 по ГОСТ 31819. 21-2012 или 0,5S по ГОСТ 31819.22-2012
Номинальное напряжение, В	3×230/400 или 3×57,7/100
Установленный рабочий диапазон напряжения	от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения	от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения	от 0 до 1,15 Uном
Базовый/максимальный ток для счетчиков непосредственного включения, А	5/60 или 10/100
Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А	5/7,5
Номинальная частота сети, Гц	50
Стартовый ток (чувствительность), мА, не более: для счетчика с Iб=5 А для счетчика с Iб=10 А для счетчика с Iб=5 А	20 25 5
Постоянная счетчика в режиме телеметрии/поверки, имп. /(кВт-ч): для счетчиков непосредственного включения для счетчиков, включаемых через трансформатор	1600 800/17070 или 8000/170700
Устройство отсчетное число индицируемых разрядов цена единицы младшего разряда при отображении энергии, кВт-ч	6 0,001 или 0,01 или 0,1
Количество тарифов	1
Потребляемая мощность, В А (Вт), не более: по цепи напряжения по цепи тока	8,0(1,0) 0,1
Габаритные размеры счетчика, мм, не более:
высота	258
ширина	170
длина	74
Масса, кг, не более	1,5
Установленный рабочий диапазон температур, °С	от -40 до +55
Средний срок службы счетчика, лет	30
Средняя наработка счетчика на отказ, ч	140000

Знак утверждения типа наносится на панель счетчиков методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения тина наносится типографским способом.

Поверка счетчиков Меркурий 230 АМ

Методика поверки Меркурий 230 АМ АВЛГ.411152.025 И3

Настоящая методика составлена с учетом требований Приказа Минпромторга России от 02.07.2015 г. № 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчика, а также объем, условия поверки и подготовку к ней. (Измененная редакция, Изм. № 1)

Модификации счетчика, на которые распространяется настоящая методика поверки, приведены в таблице 1.

Таблица 1 – Модификации счётчика, выпускаемые предприятием-изготовителем

При выпуске счетчиков из производства и ремонта проводят первичную поверку. Первичной поверке подлежит каждый экземпляр счетчиков.

Межповерочный интервал счетчиков Меркурий 230 АМ — 10 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала. Внеочередную поверку производят в случае:

• повреждения знака поверки (пломбы) и в случае утраты паспорта
• ввода в эксплуатацию счетчика после длительного хранения (более половины межповерочного интервала)
• проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе
• продажи (отправки) потребителю, нереализованного по истечении срока, равного половине межповерочного интервала.

Операции и средства поверки счетчиков Меркурий 230 АМ

Выполняемые при поверке операции, а также применяемые при этом средства по­верки указаны в таблице 2. Последовательность операций проведения поверки обязательна.

Таблица 2 — Последовательность операций поверки

Требования безопасности при поверке

При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

Требования к квалификации поверителей

Поверку осуществляют юридические лица и индивидуальные предприниматели, аккредитованные в установленном порядке в области обеспечения единства измерений.

Все действия по проведению измерений при проверке счетчиков электроэнергии Меркурий 230 АМ и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

Условия поверки счетчиков электроэнергии Меркурий 230 АМ

Порядок предоставления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02. 07.2015 г. № 1815. При проведении поверки должны соблюдаться условия:

• Температура окружающего воздуха, °С — 23 ± 2
• Относительная влажность воздуха, % от 30 до 80
• Атмосферное давление, мм рт. ст. от 630 до 795
• Внешнее магнитное поле отсутствует
• Частота измерительной сети, Гц 50 ± 0,3
• Форма кривой напряжения и тока измерительной сети синусоидальная, Кг не более 2 %
• Отклонение номинального напряжения ± 1,0 %

Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

Подготовка к поверке счетчиков Меркурий 230 АМ

Перед проведением поверки следует выполнить следующие подготовительные работы:

• Проверить наличие и работоспособность эталонных средств измерения и вспомогательных средств поверки, перечисленных в таблице 2.
• Проверить наличие действующих свидетельств о поверке (аттестации) и оттисков поверительных клейм у эталонных средств измерения и вспомогательных средств поверки.
• Проверить наличие заземления всех составных частей поверочной схемы.
• Подготовить эталонные средства измерения и вспомогательные средства поверки к работе в соответствии с руководством по их эксплуатации.
• Проверить работоспособность эталонных средств измерений и вспомогательных средств поверки путём их пробного пуска.

Проведение поверки счетчиков Меркурий 230 АМ

Внешний осмотр

При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

• лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями конструкторской документации
• во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой
• на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети
• в комплекте счетчика должен быть паспорт

На лицевую часть панели счетчика должно быть нанесено офсетной печатью или другим способом, не ухудшающим качества:

• условное обозначение типа счетчика: «Меркурий 230 АМ-ХХ»
• класс точности по ГОСТ 8. 401
• условное обозначение единиц учета электрической энергии
• постоянная счетчика
• номер счетчика по системе нумерации предприятия-изготовителя
• номинальный (базовый) и максимальный ток
• номинальное напряжение
• номинальная частота энергосети
• товарный знак предприятия-изготовителя
• год изготовления счетчика
• знак утверждения типа по ПР 50.2.009
• графическое изображение единого знака обращения продукции на рынке государств -членов таможенного союза ЕАС
• испытательное напряжение изоляции (символ С2 по ГОСТ 23217)
• ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 или ГОСТ 31819.22-2012 (в зависимости от класса точности)
• условное обозначение подключения счетчика к электросети по ГОСТ 25372
• знак ГОСТ 25874
• Сделано в России.

Проверка электрической прочности изоляции

Мощность источника испытательного напряжения должна быть не менее 500 В-А. Увеличивать напряжение в ходе испытания следует плавно, начиная со 100-230 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение 5-10 с. По достижении заданного значения испытательного напряжения счетчик необходимо выдержать под его воздействием в течение 1 мин, контролируя отсутствие пробоя. Затем необходимо плавно уменьшать испытательное напряжение.

Результат проверки считают положительным, если электрическая изоляция выдерживает в течение 1 минуты напряжение переменного тока 4 кВ частотой 50 Гц между контактами счетчика 1-16 с одной стороны и 17, 20, 19, 22, «земля» с другой стороны.

Опробование

При опробовании проверяется функционирование отсчетного устройства. Подключите цепи питания счетчика к установке К68001. Установите на установке К68001 фазные напряжения 230 В для счетчиков с номинальным напряжением 3*230 В и 57,7 В для счетчиков с номинальным напряжением 3*57,7 В. Ток в нагрузке отсутствует. Запишите показание потребленной электроэнергии.

Установите на установке ток 10 А при коэффициенте мощности 1,0 в каждой фазе для счетчиков с максимальным током 50 А или 100 А и 5 А для счетчиков с максимальным током 7,5 А. Светодиодный индикатор должен периодически мигать. На устройстве отсчетном должно происходить увеличение значения потребленной электроэнергии. По истечении 15 мин запишите показания потребленной электроэнергии. Разница в показаниях должна быть в пределах:

• (1,5…1,8) кВт-ч для счетчиков с максимальным током 50 А или 100 А
• (0,2…0,25) кВт-ч для счетчиков с максимальным током 7,5 А и номинальным напряжением 57,7 В
• (0,8.0,85) кВт-ч для счетчиков с максимальным током 7,5 А и номинальным напряжением 230 В

Если все описанные действия завершились успешно, то счетчик функционирует исправно. Счетчик считается опробованным.

Проверка метрологических характеристик:

• значений погрешности счетчика
• стартового тока (чувствительности)
• отсутствия самохода

Погрешность счетчика определяют методом непосредственного сличения на установке К68001. Часть испытаний проводится в режиме телеметрии, часть — в режиме поверки.

Испытание проводят при значениях информативных параметров входного сигнала, указанных в таблице 3.

Таблица 3 — Значения информативных параметров входного сигнала

Испытания 16-23 (таблица 3) с однофазной нагрузкой при симметрии фазных напряжений необходимо проводить последовательно для каждой из фаз отдельно.

При испытаниях время измерения выбирают по таблице 3. При этом изменение погрешности при двух, трёх измерениях не должно превышать 0,1 допускаемого значения погрешности (таблица 3).

Результаты испытаний считаются положительными, и счётчики соответствуют классу точности, если разность между значением погрешности, выраженной в процентах, при однофазной нагрузке и значением погрешности, выраженной в процентах при симметричной многофазной нагрузке при номинальном токе и cos ф = 1 для активной энергии не превышает 1 % и 1,5 % для счётчиков класса точности 0,5S и 1,0 соответственно.

Проверка стартового тока (чувствительности)

Перед началом проверки необходимо перевести импульсный выход счётчика в режим поверки (для тех счётчиков, в которых этот режим предусмотрен). Проверку стартового тока (чувствительности) проводят методом непосредственного сличения на установке К68001 при значениях тока, указанных в таблице 4 при симметричной нагрузке.

Примечание — Перед началом испытаний счётчики должны быть выдержаны 10 мин

Результаты испытаний считаются положительными, если счётчик регистрирует электроэнергию.

Проверка самохода

Проверку самохода производят при отсутствии тока в последовательных цепях и приложенном фазном напряжении 1,15U_ном

В качестве индикатора используется светодиодный индикатор, подключенный к импульсному выходу. Перед началом испытаний перевести импульсный выход в режим поверки (для тех счётчиков, в которых этот режим предусмотрен). После установки величин фазных напряжений, снять напряжения с параллельных цепей счётчика. Через 10 с подать напряжение на параллельные цепи счётчика и включить секундомер.

Результат испытания считается удовлетворительным, если испытательный выход счётчика создает не более одного импульса в течение времени, указанного в таблице 4.

Таблица 4

Габариты счетчика Меркурий 230 АМ

Меркурий 230 АМ габаритный чертеж счетчика

Схемы подключения Меркурий 230 АМ к сети 230 В

Схема непосредственного подключения счетчика Меркурий 230 АМ к сети 230 В

Схема подключения счетчика Меркурий 230 АМ к сети 230 В с помощью трех трансформаторов тока

Схемы подключения Меркурий 230 АМ к сети 57,7 В

Схема подключения Меркурий 230 АМ к трехфазной 3 или 4 проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока

Схема подключения Меркурий 230 АМ к трехфазной 3 проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока

Схема подключения Меркурий 230 АМ к трехфазной 3 проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Счетчик Энергомера ЦЭ6803В » Инструкция » Показания

Здравствуйте, если у вас стоит счетчик Энергомера ЦЭ6803В и пришло время снимать показания, то сегодня разберем как снять и записать показания, как рассчитать сумму к оплате за весь период и за текущий месяц.

Энергомера ЦЭ6803В — это трехфазный счетчик для учета расхода электричества. Прибор считает по одному тарифу. Показания выводятся на электромеханическое табло счетчика. Данный электросчетчик может отличаться типами корпусов и установленным отсчетным устройством — это может быть 6 или 7 разрядное табло электронное, либо механическое. Корпус может быть предназначен для установки в щиток или на din-рейку.

Разновидности ЦЭ6803В:
Ш33 — для крепления в щиток, Р31 — крепится на din-рейку и Р32 может быть установлен как в щиток так и на din-рейку.

Время поверки (межповерочный интервал) счетчика данной модели — 16 лет.

Снимаем показания со счетчика

Запятая есть на табло

Итак, если у вашего счетчика есть запятая и крайняя правая цифра окаймлена красной рамкой, то записываем число до этого разряда (т.е крайнюю правую цифру не берем)

Запятой на табло нет

Если на вашем счетчике нет запятой и крайняя цифра не выделена в рамку или не покрашена сплошным цветом, то берем все цифры с табло счетчика.
Часто возникает вопрос сколько цифр записывать на этой модели счетчика, как определить значность (разрядность) так как есть модели у которых на крайний правый разряд нанесены ризки — нет запятой пишем все цифры.

Если установлено электронное табло то вместо запятой стоит точка, записываем число до точки.

Для расчета расхода электроэнергии за текущий месяц нужно из показаний счетчика за текущий месяц вычесть число киловатт за прошлый месяц, таким образом мы узнаем сколько израсходовано киловатт/часов в этом месяце.

Для подсчета суммы к оплате за свет (электроэнергию) мы умножаем количество киловатт которое набежало в этом месяце на стоимость за 1кВт/час согласно вашему тарифному плану.

Обзор электросчетчика

Для дополнительного и более глубокого изучения счетчика Энергомера ЦЭ6803В прилагаем к статье инструкцию, в которой написаны все технические характеристики моделей, способы подключения и правила эксплуатации.

Иснтрукция Энергомера ЦЭ6803В

Технические характеристики паспортной таблички электрического счетчика

ватт-часов

Электрические ватт-часы — это покорные слуги энергокомпании, которые прилежно регистрируют потребление энергии как для бытовых, так и для промышленных потребителей. Технические характеристики паспортной таблички, нанесенные на лицевую сторону счетчика, предоставляют полезные технические данные для обученных специалистов по счетчикам. Данные паспортной таблички относятся как к классическому электромеханическому счетчику, который идентифицируется по вращающемуся металлическому диску с подписью, так и к современному твердотельному электронному счетчику, оборудованному цифровым жидкокристаллическим дисплеем (ЖКД).

Форма счетчика

Тип формы счетчика определяет несколько физических и электрических характеристик, включая то, был ли счетчик предназначен для однофазной или трехфазной сети, количество элементов счетчика, количество служебных проводов, а также считается ли счетчик автономным. или трансформатор номинальный. Потребители с малой и средней нагрузкой могут обслуживаться с помощью автономных счетчиков, тогда как крупным промышленным заказчикам обычно требуются счетчики с трансформаторным номиналом. Типичные типы форм для автономных счетчиков и счетчиков с трансформаторным номиналом обозначаются соответственно 1S, 2S, 12S, 16S и 3S, 5S, 6S, 9S.

Постоянная ватт-часов (Kh)

Постоянная ватт-часов, часто называемая Kh, представляет собой количество электрической энергии (в ватт-часах), необходимое для вращения диска классического электромеханического счетчика на один полный оборот. Подсчитав количество оборотов диска, покупатель может определить, сколько энергии потребляется. Хотя в более новых твердотельных счетчиках нет вращающихся дисков, устаревшая нотация Kh перешла в современный эквивалент. Типичное значение Kh для счетчика формы 2S — 7.2 ватт-часа на оборот.

ANSI Class

Измерителям

присвоен рейтинг класса Американским национальным институтом стандартов (ANSI) в соответствии с их допустимой мощностью. Например, автономные счетчики обычно имеют рейтинг ANSI 200 (CL 200), что означает, что счетчик может безопасно обрабатывать 200 непрерывных ампер электрического тока, протекающего через него. Другие классы ANSI — это CL20 (трансформатор), CL100 и CL320.

Испытательные усилители

Подобно весам и мерам в других отраслях промышленности, электрические ватт-счетчики проверяются на точность по откалиброванному стандарту известной точности.Это делается в интересах как потребителей, так и коммунальных предприятий. Электрический ток, приложенный к тестируемому измерителю, называется тестовым током, часто называемым тестовыми амперами и сокращенно TA.

Значения испытательного тока значительно меньше, чем номинальное значение класса ANSI для счетчика. Автономные счетчики могут иметь значения TA 15, 30 или 50 ампер, в то время как 2,5 ампера типичны для счетчиков с трансформаторным номиналом.

Номинальное напряжение

Энергетические компании предлагают клиентам различные рабочие напряжения для коммерческого питания переменного тока в зависимости от требований к нагрузке. Бытовые клиенты обычно имеют однофазное обслуживание 120/240 В, в то время как промышленным клиентам часто требуются трехфазные службы 120/208 В и 277/480 В. Старые электромеханические счетчики часто разрабатывались для работы с определенным напряжением, но более новые твердотельные счетчики предлагают гибкость функции измерения диапазона нескольких напряжений.

Сколько электроэнергии мне нужно для дома? — Энергид

• Во время нормального потребления энергии — мощность, подаваемая вашим счетчиком ( 9.2 кВА в среднем ) должно хватить. Теоретически это позволяет одновременно питать устройства максимальной мощностью 9,2 кВт или 9200 Вт. Поскольку вы никогда не используете все свои электроприборы одновременно, для вашей базовой установки на практике должно хватить более чем достаточно .
• Если у вас есть специальные установки, которые потребляют много энергии, такие как сауна, гончарная печь или электромобиль, тогда этой мощности может быть недостаточно, .

Как рассчитать максимальную мощность, которую может обеспечить моя электрическая установка?

Чтобы рассчитать максимальную мощность, которую может выдать ваш счетчик (выраженную в вольтамперах), умножьте напряжение (U) на интенсивность (I) тока, который подается в ваш дом.

• Большинство домов снабжается однофазным напряжением 230 вольт (В) , с силой тока 40 ампер (А). Таким образом, максимальная мощность составляет: 230 В x 40 А = 9 200 вольт-ампер (9 200 ВА) или 9,2 кВА
  .
• Формула, используемая для определения емкости для трехфазного соединения на 230 В или 400 В, идентична, то есть: √3 x U x I. Так, например, если у вас установлен дозатор на 25 А, максимальная мощность рассчитывается следующим образом *:
  3 x 230: √3 x 230 В x 25 А = 9947.5 ВА
  3 x 400 + N (нейтральный провод): √3 x 400 В x 25 A = 17 300 ВА

_{(*) Для быстрых вычислений или для удобства √3 часто заменяется приблизительным значением 1,73. Мы использовали тот же номер и здесь. Интересный факт: разница между обоими исходами — фактор … 1,73! И это объясняется тем, что напряжение 400 В также бывает на 1,73 больше, чем 230 В.}

Как мне узнать, достаточно ли электропитания моего счетчика?

Если вам требуется больше электроэнергии, чем может обеспечить ваш счетчик, выключатель питания срабатывает для защиты вашей установки.

Если ваш выключатель питания регулярно отключает , это означает, что в вашей установке недостаточно мощности для ваших требований.

Какая мощность измерителя (в кВА) для какой силы (в амперах)?

Чем больше напряжение и интенсивность, тем больше мощности потребуется вашему счетчику. В таблице ниже показана мощность, необходимая для обеспечения необходимой интенсивности.

Как я могу увеличить электрическую мощность моей установки?

Хотите увеличить электрическую мощность вашей установки? Пожалуйста, сначала посоветуйтесь со своим электриком . Он может предоставить вам дополнительную информацию о наиболее подходящем решении для ваших нужд. Есть 2 возможности :

• увеличение мощности счетчика (если ваша электрическая установка может с этим справиться) и сохранение однофазного тока.
• переключение на трехфазное питание и возможное увеличение мощности.

Для таких модификаций вы должны всегда связываться с Sibelga, оператором системы распределения природного газа и электроэнергии в Брюссельском столичном регионе.Сибелга отвечает за подключение к электросети, независимо от поставщиков энергии.

Хотя вам будет выставлен счет за установку, это не повлияет на ваш ежемесячный счет, который не будет увеличиваться.

Как определить размер вашей основной электрической службы

Общая электрическая мощность, предоставляемая в ваш дом энергокомпанией, имеет общую доступную мощность, измеряемую в амперах, или ампер . В большинстве домов есть электрическая сеть от 100 до 200 ампер. Сила тока — это измерение объема электричества, протекающего по проводам, и это измерение может варьироваться от 30 ампер в очень старых домах, которые не обновлялись, до целых 400 ампер в очень большом доме с обширными системами электрического отопления.

Знание размера службы электроснабжения дома может помочь вам узнать, требуется ли обновление, или достаточно ли объем службы, чтобы справиться с обновлением, например, реконструированная кухня или добавление комнаты.

Как электрический ток достигает вашего дома

Электрооборудование поступает в ваш дом от электросети по двум 120-вольтовым служебным проводам, которые обеспечивают общую мощность 240 вольт (напряжение — это измерение давления или скорости потока электричества). Основные служебные провода идут к вашему дому либо через воздушные служебные провода, которые входят в служебную мачту и проходят через электрический счетчик в ваш дом, либо через подземные провода, которые также проходят через электрический счетчик. Первой остановкой для электрического обслуживания, когда он входит в ваш дом, является главная сервисная панель .

Что делает главная панель обслуживания

Главная сервисная панель — это распределительный центр, который разделяет основные электрические сети на отдельные ответвления, которые проходят через ваш дом для питания освещения, розеток и отдельных приборов. Основная служебная панель обычно представляет собой серый металлический ящик, расположенный где-то на внутренней поверхности внешней стены. Часто встречается в подсобных помещениях, таких как гараж, подвал или топка.Когда он находится в готовом жилом помещении, он иногда содержится в готовом шкафу, установленном на стене. Сервисные панели также могут быть расположены на открытом воздухе, обычно на внешней стене дома.

Основная сервисная панель включает в себя две горячие шины, которые проходят бок о бок вниз по панели. Шины получают питание от большого выключателя, называемого главным выключателем. На каждую шину подается 120 вольт. Разветвленная домашняя цепь, подключенная только к одной шине, будет обеспечивать мощность 120 вольт, а цепь, подключенная к обеим шинам, будет обеспечивать мощность 240 вольт.

Блок предохранителей

и панель автоматического выключателя

В большинстве домов на главной панели обслуживания используются автоматические выключатели , которые контролируют и защищают отдельные цепи. Автоматические выключатели — это специально разработанные предохранительные выключатели, которые не позволяют отдельным параллельным цепям потреблять больше энергии, чем могут безопасно выдержать провода цепи. Практически во всех домах, построенных с начала 1960-х годов, в качестве метода распределения электроэнергии используются выключатели. В старых домах также есть панели автоматических выключателей, если их электрическое обслуживание было обновлено после 1960 года.

Если электрическая сеть была установлена ​​до начала 1960-х годов и не обновлялась, она может использовать другой стиль распределения энергии — панель с предохранителями, которая защищает отдельные цепи с помощью ввинчиваемых или патронных предохранителей.

Использование панелей предохранителей и автоматических выключателей для домашней электропроводки следует исторической схеме:

• Панель с предохранителями на 30 А: Установленные до 1950 года, эти сервисные панели обеспечивают ток только 120 В. Такой сервис обеспечивает недостаточную мощность для современного использования и, как правило, требует обновления.
• Панель предохранителей на 60 ампер: Установленные с 1950 по 1965 год панели предохранителей на 60 ампер обеспечивают питание 240 вольт, но все еще недостаточны для большинства домов. Обычно требуется обновление.
• Панель автоматического выключателя : С начала 1960-х годов дома, как правило, были подключены к панелям автоматического выключателя, которые обеспечивают ток 240 вольт. Ранние услуги могут обеспечивать мощность 60 ампер, в то время как большие дома, построенные сегодня, могут иметь мощность 200 ампер и более. Дома с питанием от 60 или 100 ампер часто требуют обновления электрического обслуживания во время крупных проектов реконструкции или расширения.

Определение мощности бытовой электросети

Этот информационный бюллетень поможет понять, как определить мощность бытовой электросети. Довольно часто нам задают, казалось бы, простой вопрос: «Каков размер моей электросети»? В большинстве случаев на этот вопрос просто ответить, если известно, что искать.

Вольт и ампер

Во-первых, важно понимать, что мощность электросети измеряется в амперах или токе, а не в вольтах.Сила тока — это скорость протекания доступного электрического тока. Чем выше доступный ток или сила тока, тем больше электроприборов можно использовать в данный момент в здании. Жилое электроснабжение вводится в здание двумя формами: 120 и 240 вольт. Это номинальные числа, а это значит, что фактическое напряжение в доме может варьироваться. Часто электросеть на 240 вольт обозначается как «220».

Чтобы понять разницу между вольтами и амперами, электроснабжение можно сравнить с потоком воды в трубе.Количество воды, протекающей по трубе, обычно измеряется в объеме воды за единицу времени. Например, через определенную трубу может протекать 10 галлонов воды в минуту. Этот расход воды аналогичен силе тока или току в электрическом проводе. Ток — это измерение количества электроэнергии, которая «протекает» по проводу в данный момент. Давление воды, протекающей по трубе, не является мерой количества воды, а скорее количеством энергии, генерируемой водой внутри трубы.Точно так же напряжение, переносимое электрическим проводом, является мерой количества переносимой энергии.

Еще раз, сила тока в электросети определяет ее пропускную способность, а напряжение в сети (120 вольт или 240 вольт) определяет вид используемой электросети. В жилых помещениях напряжение 120 В используется для освещения, розеток, небольших бытовых приборов (таких как микроволновые печи, утюги, тостеры, часы, телевизоры) и т. Д. Сеть «220 В» используется для более крупных электроприборов, таких как кондиционеры, электрические сушилки. , электрические плиты, электронагреватели и др.Практически во всех современных домах будет подведено электричество 220 вольт. Вокруг все еще есть несколько домов, в которых в настоящее время нет напряжения 220 В. Обычно это старые дома, в которых не проводилась модернизация электричества в течение многих лет. Они большая редкость.

Рискуя чрезмерно упрощать, простой способ определить, есть ли в доме электрическая сеть 220 вольт или только 120 вольт, — это визуально осмотреть воздушный провод, который соединяется с домом.Воздушный провод называется служебным входным кабелем или служебным кабелем. Есть три провода, две «горячие ноги» и отдельная нейтраль. Нейтраль обычно голая, что означает, что вы действительно можете видеть металлический провод. Горячие ножки изолированы, как правило, с черным резиновым покрытием. Этот воздушный провод подключается к служебному электрическому кабелю или «стояку» для дома в точке, где воздушный провод присоединяется к зданию. Если все три провода подключены к служебному «стояку», который проходит по стене дома, обычно можно сделать вывод, что в доме есть напряжение 220 вольт. Это потому, что каждая из «горячих ног» несет 120 вольт, вместе обеспечивая 240 вольт или «220» в доме. Напротив, если один из горячих проводов для воздушной сети не подключен к стояку. Определение пропускной способности услуги

Электрические мощности, которые можно увидеть в жилых домах, составляют 30 ампер, 60 ампер, 100 ампер, 125 ампер, 150 ампер и 200 ампер. В некоторых случаях мощность превышает 200 ампер, но это может быть только в случае больших современных высококлассных домов с большими потребностями в электричестве.В отношении этих различных мощностей мы предлагаем следующее:

• 30 ампер. Как уже говорилось выше, 30-амперные сервисы стали большой редкостью. Служба на 30 ампер будет только при напряжении 120 вольт. Те редкие случаи, когда обнаруживается 30-амперный сервис, — это небольшие старые дома, в которых одна и та же семья или человек жили в течение нескольких поколений, и потребность в модернизации или обновлении не возникла. Эта услуга считается неадекватной для современного проживания.
• 60 ампер. Обычно это самая низкая емкость для сети 120/240 вольт. Эта способность считается в лучшем случае маргинальной для современной жизни. Довольно часто обслуживание 60 ампер также включает в себя наличие старой панели предохранителей в отличие от более современной панели автоматического выключателя.
• 100 ампер. Большое количество существующих домов среднего размера имеют электрические сети мощностью 100 ампер. Дома среднего размера с системами газового или масляного отопления и системами горячего водоснабжения, как правило, не нуждаются в электричестве мощностью более 100 ампер.Конечно, это также может зависеть от использования электричества пассажирами и других электроприборов.
• 125 Ампер. Они очень редки и будут обсуждаться в конце этого документа.
• 150 Ампер. Обычная практика такова, что это типичный минимум, который может быть установлен в современной конструкции для дома на одну семью.
• 200 Ампер. Это становится нормой для современного строительства частных домов на одну семью. Во многих случаях это не является необходимостью, но устанавливается при новой конструкции.

Какая емкость?

Проще говоря, мощность электроснабжения в доме определяется тремя факторами: мощностью кабеля служебного ввода (кабеля, питающего дом), мощностью главной электрической панели и мощностью главный выключатель. В большинстве случаев эти три фактора совпадают. Другими словами, очень часто кабель на 100 ампер питает панель автоматического выключателя на 100 ампер с главным выключателем на 100 ампер.

Емкость кабеля служебного ввода.

Иногда фактическая емкость служебного кабеля указывается прямо на кабеле. К сожалению, это нечасто, но при просмотре некоторых кабелей вы увидите «100A» или «150A». Это легко определяет емкость кабеля. Чаще всего емкость кабеля можно оценить по его размеру. Опять же, рискуя упростить:

• Кабели служебных вводов на 60 ампер имеют ширину от 3/4 до 7/8 дюймов
• Кабели на 100 ампер имеют ширину примерно 1 дюйм
• Кабели на 150 ампер примерно 1 Ширина -1/4 дюйма
• Кабели на 200 ампер обычно имеют ширину 1 и 1/2 дюйма.
• Ширина кабеля может варьироваться в зависимости от того, медный (старый) или алюминиевый, а также в зависимости от материала внешней оболочки.

Рейтинг панели

Рейтинг панели обычно указывается на этикетке внутри двери панели. Эти метки обычно указывают «200 ампер макс. емкость »или« максимальная мощность 100А ».

Пропускная способность главного разъединителя

Большинство современных панелей имеют один главный выключатель. Часто это отключение обозначается как «основное».Емкость разъединителя указывается непосредственно на разъединителе. Обычно он обозначает «100A», «150A» или «200A».

Как видно из вышеизложенного, если вы увидите, что панель рассчитана на максимум 150 ампер, оборудована главным выключателем на 150 ампер и питается от кабеля на 150 ампер, вы можете сделать вывод, что служба имеет мощность 150 ампер.

Бывают случаи, когда три определяющих фактора не равны. Например, если кабель на 100 ампер питает панель на 150 ампер с разъединителем на 150 ампер, технически услуга будет считаться услугой на 100 ампер. Кабель был бы ограничивающим фактором. Кроме того, это было бы небезопасным состоянием, поскольку кабель не имел бы достаточно большой емкости, чтобы выдерживать потенциал 150 ампер тока, который может быть разрешен панелью и отключен. Кабель будет считаться малоразмерным, и из соображений безопасности будет рекомендована его замена на кабель подходящего размера. Напротив, кабель на 150 ампер, питающий панель на 100 ампер и отключение, будет считаться услугой на 100 ампер и также будет считаться безопасным (размер кабеля может быть больше, но он не может быть меньше).

Многоквартирные дома

Часто бывает, что в многоквартирных домах есть отдельные или индивидуальные электрические сети для каждой квартиры. В этих случаях один большой служебный вводной кабель обычно питает несколько электросчетчиков. Затем каждый отдельный счетчик питает каждую отдельную электрическую панель. Мощность службы для каждой квартиры определяется кабелем, питающим каждую из отдельных панелей, и номиналом отдельных панелей и их разъединителей.

Разделительные панели шин

Путаница возникает, когда в игру вступают раздельные панели шин. Эти типы панелей очень часто использовались примерно в 1950-60-х годах. Они не оборудованы одноконтактным выключателем. Это может вызвать путаницу, поскольку размер основного отключения часто определяет производительность услуги. Для панели с разделенной шиной размер или пропускная способность определяется размером кабеля и номиналом панели (поскольку нет единого главного разъединителя).Для раздельных шинных панелей очень часто максимальная мощность составляет 125 ампер. Также обычно эти панели питаются кабелем с пропускной способностью 100. Эта услуга будет считаться мощностью 100 ампер (в зависимости от кабеля). Службы с номинальной мощностью 125 ампер — редкость из-за того, что служебные кабели с номинальной мощностью 125 ампер — большая редкость.

Электрические нормы для существующих служб не требуют, чтобы панель была оборудована одним главным выключателем. Вот почему панели с раздельными шинами используются и сегодня. Они не используются для новых установок, но многие панели все еще используются. Электрические нормы и правила ограничивают количество главных отключений до шести. Это обычно называется «правилом шести бросков». Это означает, что нужно иметь возможность отключить все электричество в доме с помощью не более 6 основных отключений.

Я надеюсь, что это обсуждение даст вам некоторое общее представление о том, как определить мощность электросети. Пожалуйста, звоните в наш офис, если у вас есть конкретные вопросы по этому поводу.Мы всегда готовы помочь.

Douglas J. Burgasser, P. E.

электросчетчиков

Введение

Наша компания производит два вида электронных счетчиков:

–

1

Однофазный метров, в соответствии с международным стандартом стандартизация (МЭК 62053-21: 2003), (МЭК 62052-11: 2003), тип класса 1. 0 и права куплены технические ноу-хау от компании Elswedy и подписка на лицензию компании Iskraemeco -Египет с 240 В, током (10-40) А, 50 Гц. Проектная мощность завода 100000 метров в год.

Однофазный электронный счетчик

Трехфазный метров производим в соответствии с международная стандартизация: (МЭК 62053-21: 2003) (МЭК 62052-11: 2003), тип класса 1. 0 и права куплены компания -Египет с (3 240/416) V, по току (10-60, 30-90,50-150) А, 50Гц. Проектная мощность завода 200000 метров в год.

2

–

Трехфазный электронный счетчик

3

–

Обеспечение связи устройство Hand Held Unit (HHU)

Ручной блок (HHU)

коммуникации использовали это устройство для связь с электронными счетчиками и компьютером с (RF модуль) внутри счетчика для передачи информации с электронных метров на устройство, затем с устройства (HHU) на компьютер и расстояние не более 50 метров между HHU и счетчиком или компьютер.

Технические характеристики:

1

–

Основные технические характеристики однофазного электронного счетчика: —

Основные характеристики сингла фазовый электронный счетчик технические характеристики сумма Точность класс 1. 0 Текущий спецификация 10 (40) А ссылку напряжение 240 В ссылку частота 50 Гц Диапазон рабочего напряжения 150 В ~ 280 В Рабочий температура -20 ºC ~ + 85ºC ограничено рабочая температура -25 ºC ~ + 85ºC Мощность потребление ≤ 10ВА, 2Вт метра жизнь ≥10 лет Связь протокол МЭК 62056-21: 2002

2

–

Основные технические характеристики трехфазного электронного счетчика: —

Основные технические характеристики трех фазовый электронный счетчик технические характеристики сумма Класс точности 1. 0 Текущая спецификация 10 (60) А, 30 (90) А, 50 (150) А Опорное напряжение 3 × 240 В Опорная частота 50 Гц Диапазон рабочего напряжения 260 В ~ 485 В Рабочая температура -20 ºC ~ + 85ºC ограниченный рабочий температура -25 ºC ~ + 85ºC Потребляемая мощность ≤ 10ВА, 2Вт Срок службы метра ≥10 лет Протокол связи МЭК 62056-21: 2002

Электронный счетчик обеспечивает высокую точность, высокую надежность, магнитозащищенность, конструкция с защитой от несанкционированного доступа, большой легко читаемый ЖК-дисплей, фон свет и работа от одного тарифа до восьми тарифов в соответствии с потребление электроэнергии. Также счетчик выдает нам обнаружение тампера и тревогу. следующим образом: — * Отметка времени для обратного тока. * Магнитное обнаружение тампера с отметкой времени. * Отметка времени для других различных событий, таких как открыта крышка счетчика, обнаружение открытия крышки клеммной коробки, сброс счетчика, включение / выключение питания и так далее. * Расширенное обнаружение несанкционированного доступа и регистрация. * Светодиод срабатывания сигнализации.

Счетчик запишет более 300 событий и запишет время, последнее время и энергия для разных случаев, а также ЖК-дисплей дает нам вся важная информация, такая как ток, напряжение и потребление электроэнергии за каждый месяц и сэкономить их на два месяца . Стоимость электронного счетчика хорошая и расход очень низкая электрическая энергия.

3 вещи, которые следует учитывать при выборе измерителя мощности

Интеллектуальные измерители мощности можно использовать для отображения потребления электроэнергии в реальном времени, помощи в управлении нагрузкой и мониторингом трансформатора, а также мониторингом мощности.

Интеллектуальные счетчики электроэнергии

могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, что наиболее важно учитывать при выборе счетчика энергии?

Однофазное или трехфазное
При выборе счетчика энергии первое, что нужно учитывать, — это количество фаз, необходимых для системы.Большинство поставщиков в настоящее время поставляют счетчики однофазной мощности и трехфазные счетчики мощности. Если текущая система, из которой вы регистрируете данные, является однофазной, вам понадобится однофазный измеритель мощности. Если это трехфазная электросеть, то для работы с ней можно использовать только трехфазный электросчетчик. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

Количество ампер
После определения фазы измерителя мощности вам нужно еще раз подумать, сколько ампер вам нужно для системы. Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Количество поддерживаемых усилителей может варьироваться в зависимости от систем питания.Это не работает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой действительно требуется 100 А. Например, интеллектуальный трехфазный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A. Благодаря своей высокой точности (1%, PF = 1) они могут генерировать очень надежные данные о фактической потребляемой вами мощности. Эти компактные и экономичные измерители мощности оснащены революционными проводными клеммными трансформаторами тока, которые упрощают установку.Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи
Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи ваш измеритель мощности должен работать. Modbus — один из наиболее распространенных протоколов в промышленных приложениях. Modbus, разработанный MODICON в 1979 году, стал стандартизированным, открыто опубликованным и простым в использовании протоколом для подключения промышленных устройств.Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, проще интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений мониторинга мощности также доступны другие протоколы связи. CAN-шина или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера. Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных.Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другой протокол — CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

Что еще?
Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных измерителей мощности является то, что их можно подключить к программному обеспечению SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять аварийные сообщения по электронной почте или текстовыми сообщениями, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также можно использовать для проектов домашней автоматизации, где вы можете просматривать данные о потреблении энергии в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

>> Для получения дополнительной информации нажмите здесь

Рынок интеллектуальных электрических счетчиков по технологиям и конечным пользователям

Содержание

1 Введение (Страница № — 16)
1.1 Цели исследования
1.2 Определение
1.3 Объем рынка
1.3.1 Охватываемые рынки
1.3.2 Страны охвата
1.4 Годы, рассматриваемые для исследования
1.5 Валюта
1.6 Заинтересованные стороны

2 Методология исследования (стр. — 19)
2.1 Данные исследований
2.1.1 Вторичные данные
2.1.1.1 Ключевые данные из вторичных источников
2.1.2 Первичные данные
2.1.2.1 Ключевые данные из первичных источников
2.1.2.2 Ключевые отраслевые выводы
2.1.2.3 Разбивка первичных рынков
2.2 Оценка размера рынка
2.2.1 Подход снизу вверх
2.2.2 Подход сверху вниз
2.3 Структура рынка и триангуляция данных
2.4 Допущения
2.5 Ограничения

3 Краткое содержание (Страница № — 27)

4 Premium Insights (Страница № — 33)
4.1 Привлекательные возможности на рынке интеллектуальных электрических счетчиков
4.2 Интеллектуальный электрический счетчик, по конечным пользователям
4.3 Интеллектуальный электрический счетчик, по странам
4.4 Азиатско-Тихоокеанский рынок, по окончании- Пользователь и страна
4.5 Интеллектуальный электрический счетчик, по фазам
4.6 Интеллектуальный электрический счетчик, по типу коммуникационных технологий

5 Обзор рынка (стр. — 37)
5.1 Введение
5.2 Динамика рынка
5.2.1 Драйверы
5.2.1.1 Повышенная потребность в эффективных системах мониторинга данных в сочетании с благоприятной государственной политикой развертывания интеллектуальных счетчиков
5.2.1.2 Повышение экономии средств за счет использования интеллектуальных счетчиков Убедительные аргументы в пользу принятия
5.2.1.3 Увеличение инвестиций в проекты интеллектуальных сетей в ключевых регионах, таких как Европа и Северная Америка
5.2.1.4 Повышение внимания к возобновляемым источникам энергии во всем мире
5.2.2 Ограничения
5.2.2.1 Высокие первоначальные инвестиции, сдерживающие рост в развивающихся странах
5.2.2.2 Задержка в проектах внедрения интеллектуальных счетчиков
5.2.3 Возможности
5.2.3.1 Спрос на интеллектуальные сети и энергоэффективность на развивающихся рынках
5.2.3.2 Интеграция электромобилей и сетей
5.2.4 Проблемы
5.2.4.1 Кибербезопасность и конфиденциальность данных

6 Интеллектуальный электрический счетчик, по фазам (Страница № — 45)
6. 1 Введение
6.2 Однофазный
6.3 Трехфазный

7 Интеллектуальный электрический счетчик, по типу коммуникационной технологии (стр. № — 49)
7.1 Введение
7.2 Связь по линии электропередачи
7.3 Радиочастота
7.4 Сотовая связь

8 Интеллектуальный электрический счетчик, конечным пользователем (стр.- 54)
8.1 Введение
8.2 Жилой
8.3 Коммерческий
8.4 Промышленный

9 Рынок интеллектуальных электрических счетчиков, по регионам (стр. № 59)
9.1 Введение
9.2 Азиатско-Тихоокеанский регион
9.2.1 По фазам
9.2.2 По типу коммуникационных технологий
9.2.3 По конечным пользователям
9.2. 4 По странам
9.2.4.1 Китай
9.2.4.2 Япония
9.2.4.3 Австралия
9.2.4.4 Индия
9.2.4.5 Остальная часть Азиатско-Тихоокеанского региона
9,3 Северная Америка
9.3.1 По фазам
9.3.2 По типу коммуникационных технологий
9. 3.3 По конечным пользователям
9.3.4 По странам
9.3.4.1 США
9.3.4.2 Канада
9,4 Европа
9.4.1 По фазам
9.4.2 По типу коммуникационных технологий
9.4.3 По конечным пользователям
9.4.4 По странам
9.4.4.1 Великобритания
9.4.4.2 Германия
9.4.4.3 Франция
9.4.4.4 Остальная Европа
9,5 Латинская Америка
9.5.1 По фазам
9.5.2 По коммуникационным технологиям Тип
9.5.3 По конечному пользователю
9.5.4 По стране
9.5.4.1 Бразилия
9.5.4.2 Мексика
9.5.4.3 Остальная часть Латинской Америки
9,6 Ближний Восток
9.6.1 По фазам
9.6.2 По типу коммуникационных технологий
9.6.3 По конечным пользователям
9.6.4 По странам
9.6.4.1 Саудовская Аравия
9.6.4.2 ОАЭ
9.6.4.3 Кувейт
9.6.4.4 Остальной Ближний Восток
9,7 Африка
9.7.1 По фазам
9.7.2 По типу коммуникационных технологий
9.7.3 По конечным пользователям
9. 7.4 По странам
9.7.4.1 Южная Африка
9.7.4.2 Остальная часть Африки

10 Конкурентная среда (Страница № — 99)
10.1 Введение
10.2 Ключевые участники и структура рынка
10.3 Конкурентный сценарий
10.3.1 Контракты и соглашения
10.3.2 Запуск новых продуктов
10.3.3 Инвестиции и расширение
10 .3.4 Слияния и поглощения
10.3.5 Партнерства, сотрудничество, альянсы и совместные предприятия

11 профилей компании (номер страницы — 105)
(обзор бизнеса, предлагаемые продукты, последние разработки, обзор MnM) *
11.1 Бенчмаркинг
11.2 Landis + Gyr (Toshiba Corporation)
11.3 Itron
11.4 Honeywell
11.5 Aclara
11.6 Microchip Technology
11.7 Iskraemeco
11.8 Wasion Group
11.9 Schneider Electric
11.10 Jiangsu Linyang
11.11 Siemens
11.12 Genus Power Infrastructure
11.13 Сетевые энергетические услуги
11. 14 Holley Metering

* Подробная информация об обзоре бизнеса, предлагаемых продуктах, последних разработках и мнениях не может быть зафиксирована в случае компаний, не котирующихся на бирже.

12 Приложение (стр. № — 146)
12.1 Выводы отраслевых экспертов
12.2 Руководство для обсуждения
12.3 Магазин знаний: портал подписки Marketsandmarkets
12.4 Введение в RT: анализ рынка в реальном времени
12.5 Доступные настройки
12.6 Связанные отчеты
12.7 Сведения об авторе

Список таблиц (83 таблицы)

Таблица 1 Обзор мирового рынка интеллектуальных электрических счетчиков
Таблица 2 Ключевые инвестиционные инициативы в области интеллектуальных сетей
Таблица 3 Размер рынка по фазам, 2016-2023 гг. (В миллионах долларов США)
Таблица 4 Однофазные показатели: размер рынка по регионам, 2016-2023 годы (в миллионах долларов США) Таблица
5 Три фазы: размер рынка по регионам, 2016-2023 гг. (Млн долларов США)
Таблица 6 Размер рынка по типам коммуникационных технологий, 2016-2023 гг. (Млн долларов США)
Таблица 7 Технологии связи по линиям электропередач: размер рынка по регионам, 2016-2023 гг. (Млн долларов США)
Таблица 8 Технологии радиочастотной связи: размер рынка, по регионам, 2016-2023 гг. (Млн долларов США)
Таблица 9 Технологии сотовой связи: размер рынка, по регионам, 2016-2023 годы (млн долларов США)
Таблица 10 Размер рынка, по конечным пользователям, 2016-2023 гг. ( В миллионах долларов США)
Таблица 11 Жилая недвижимость: размер рынка по регионам, 2016-2023 гг. (Млн долларов США)
Таблица 12 Коммерческая недвижимость: размер рынка по регионам, 2016-2023 гг. (В миллионах долларов США)
Таблица 13 Промышленность: размер рынка по регионам, 2016-2023 гг. (Млн долларов США) )
Таблица 1 4 Размер рынка, по регионам, 2016-2023 гг. (Млн. Единиц)
Таблица 15 Размер рынка, по регионам, 2016-2023 гг. (Млн. Долл. США)
Таблица 16 Азиатско-Тихоокеанский регион: Объем рынка, по фазам, 2016-2023 гг. (Млн. Долл. США)
Таблица 17 Азиатско-Тихоокеанский регион: Рынок Размер, по типу коммуникационных технологий, 2016-2023 гг. (В миллионах долларов США)
Таблица 18 Азиатско-Тихоокеанский регион: размер рынка, по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 19 Азиатско-Тихоокеанский регион: объем рынка жилой недвижимости, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 20 Азиатско-Тихоокеанский регион: размер коммерческого рынка, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 21 Азиатско-Тихоокеанский регион: размер промышленного рынка, по странам, 2016-2023 годы (в миллионах долларов США)
Таблица 22 Азиатско-Тихоокеанский регион: размер интеллектуального электрического счетчика, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 23 Китай: размер рынка по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 24 Япония: размер рынка по конечным пользователям, 2016-2023 годы (в миллионах долларов США)
Таблица 25 Австралия: объем рынка по конечным результатам -Пользователь, 2016-2023 гг. (В миллионах долларов США)
Таблица 26 Индия: размер рынка по конечным пользователям, 2016-2023 гг. (Долл. США Миллион)
Таблица 27 Остальные страны Азиатско-Тихоокеанского региона: размер рынка, по конечным пользователям, 2016-2023 гг. (Млн долларов США)
Таблица 28 Северная Америка: размер рынка, по фазам, 2016-2023 гг. (Млн долларов США)
Таблица 29 Северная Америка: размер рынка, по Тип коммуникационных технологий, 2016-2023 гг. (В миллионах долларов США)
Таблица 30 Северная Америка: размер рынка по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 31 Северная Америка: объем рынка жилой недвижимости по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 32 Север Америка: размер коммерческого рынка, по странам, 2016-2023 гг. (Млн долларов США)
Таблица 33: Северная Америка: размер промышленного рынка, по странам, 2016-2023 гг. (Млн долларов США)
Таблица 34: Размер интеллектуального электрического счетчика, по странам, 2016-2023 гг. (Млн долларов США) )
Таблица 35 США: размер рынка по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 36 Канада: объемы рынка по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 37 Европа: объем рынка по фазам, 2016-2023 гг. ( В миллионах долларов США)
Таблица 38 Европа: размер рынка по типам коммуникационных технологий, 2016-2023 гг. (U SD, миллион)
Таблица 39 Европа: размер рынка, по конечным пользователям, 2016-2023 гг. (Миллион долларов США)
Таблица 40 Европа: размер рынка жилой недвижимости, по странам, 2016-2023 (миллион долларов США)
Таблица 41 Европа: размер коммерческого рынка, по странам, 2016-2023 (в миллионах долларов США)
Таблица 42 Европа: объем промышленного рынка по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 43 Европа: размер интеллектуальных электрических счетчиков, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 44 Великобритания: размер рынка, в конце -Пользователь, 2016-2023 (в миллионах долларов США)
Таблица 45 Германия: размер рынка по конечным пользователям, 2016-2023 годы (в миллионах долларов США)
Таблица 46 Франция: размер рынка по конечным пользователям, 2016-2023 годы (в миллионах долларов США)
Таблица 47 Остальные страны Европы : Размер рынка, по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 48 Латинская Америка: Объем рынка по фазам, 2016-2023 гг. (В миллионах долларов США)
Таблица 49 Латинская Америка: Размер рынка по типам коммуникационных технологий, 2016-2023 гг. (В миллионах долларов США)
Таблица 50 Латинская Америка: размер рынка по конечным потребителям, 2016-2023 гг. (В миллионах долларов США)
Таблица 51 Латинская Америка: остатки Первичный размер рынка по странам, 2016-2023 гг. (млн долларов США)
Таблица 52 Латинская Америка: Размер коммерческого рынка по странам, 2016-2023 гг. (млн долларов США)
Таблица 53 Латинская Америка: Размер промышленного рынка по странам, 2016-2023 гг. (млн долларов США)
Таблица 54 Латинская Америка: размер интеллектуального электрического счетчика, по странам, 2016–2023 гг. (В миллионах долларов США)
Таблица 55 Бразилия: объем рынка, в разбивке по конечным пользователям, 2016–2023 гг. (В миллионах долларов США)
Таблица 56 Мексика: объем рынка, по конечным пользователям, 2016–2023 гг. ( В миллионах долларов США)
Таблица 57 Латинская Америка: размер рынка по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 58 Ближний Восток: размер рынка по фазам, 2016-2023 гг. (В миллионах долларов США)
Таблица 59 Ближний Восток: размер рынка по сообщениям Тип технологии, 2016–2023 гг. (Млн долларов США)
Таблица 60 Ближний Восток: размер рынка по конечным пользователям, 2016–2023 гг. (Млн долларов США)
Таблица 61 Ближний Восток: объем рынка жилой недвижимости, по странам, 2016–2023 гг. (Млн долларов США)
Таблица 62 Ближний Восток : Объем коммерческого рынка по странам, 2016-2023 гг. (В млн долл. США)
Таблица 63 Ближний Восток: Размер промышленного рынка, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 64 Ближний Восток: размеры интеллектуальных электрических счетчиков, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 65 Саудовская Аравия: объем рынка, по конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 66 ОАЭ: размер рынка, по конечным пользователям, 2016-2023 гг. (Млн долларов США)
Таблица 67 Кувейт: объем рынка, по конечным пользователям, 2016-2023 гг. (Млн долларов США)
Таблица 68 Остальные страны Ближнего Востока: объем рынка, по итогам -Пользователь, 2016-2023 (в миллионах долларов)
Таблица 69 Африка: размер рынка по фазам, 2016-2023 (в миллионах долларов)
Таблица 70 Африка: размер рынка, по типу коммуникационных технологий, 2016-2023 (миллион долларов)
Таблица 71 Африка: размер рынка, По конечным пользователям, 2016-2023 гг. (В миллионах долларов США)
Таблица 72 Африка: Объем рынка жилой недвижимости, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 73 Африка: Объем коммерческих рынков, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 74 Африка: Промышленность Размер рынка, по странам, 2016-2023 гг. (В миллионах долларов США)
Таблица 75 Африка: Размер интеллектуального электрического счетчика, по странам, 2016–2023 гг. (В миллионах долларов США)
Таблица 76 Южная Африка: размер рынка по конечным пользователям, 2016–2023 годы (в миллионах долларов США)
Таблица 77 Остальные страны Африки: объем рынка по конечным потребителям, 2016–2023 годы (в миллионах долларов США)
Таблица 78 Landis + Gyr Был самым активным игроком на рынке, январь 2014 г., март 2018 г.
Таблица 79 Контракты и соглашения, 2014 г., февраль 2018 г.
Таблица 80 Запуск новых продуктов, 2014 г., январь 2018 г.
Таблица 81 Инвестиции и расширения, 2014 г., май 2017 г.
Таблица 82 Слияния и поглощения, 2014 г., август 2017 г.
Таблица 83 Партнерства, сотрудничества, альянсы и совместные предприятия, 2014 Март 2018

Список рисунков (39 рисунков)

Рисунок 1 Сегментация рынка: интеллектуальные электрические счетчики
Рисунок 2 Дизайн исследования
Рисунок 3 Подход снизу вверх
Рисунок 4 Подход сверху вниз
Рисунок 5 Методология триангуляции данных
Рисунок 6 Азиатско-Тихоокеанский регион доминировал на рынке в 2017 году
Рисунок 7 Сравнение региональных Рынок без китайского рынка (2017 г.)
Рисунок 8 Ожидается, что трехфазный сегмент будет доминировать на рынке в течение периода прогноза
Рисунок 9 Сегмент конечных потребителей в жилых домах будет доминировать в отрасли интеллектуальных электросчетчиков в течение периода прогноза
Рисунок 10 Доля рынка (стоимость ), По типу конечного пользователя, 2017 г.
Рисунок 11 Сегмент типа коммуникационной технологии ПЛК, который будет доминировать на рынке в течение прогнозного периода
Рисунок 12 Основные события на рынке (2014-2017)
Рисунок 13 Интеграция электромобилей и сетей: привлекательная возможность для интеллектуального электрического Индустрия счетчиков в будущем
Рисунок 14 Ожидается, что сегмент коммерческих конечных пользователей будет расти самыми высокими темпами в течение прогнозируемого периода в период
Рисунок 15 Ожидается, что рост в Германии будет наивысшим среднегодовым темпом роста в течение периода прогноза
Рисунок 16 Китай занимал наибольшую долю на рынке в 2017 году
Рисунок 17 Ожидается, что трехфазный сегмент будет расти самыми высокими темпами в течение периода прогноза
Рисунок 18 Ожидается, что сегмент ПЛК будет доминировать на рынке коммуникационных технологий в течение прогнозного периода
Рисунок 19 Динамика рынка: интеллектуальный электрический счетчик
Рисунок 20 Общая мощность возобновляемых источников энергии
Рисунок 21 Продажи электромобилей, 2012-2016 гг.
Рисунок 22 Продажи электромобилей, по странам , 20122016
Рисунок 23 Ожидается, что трехфазный сегмент будет иметь самую большую долю рынка в течение периода прогноза
Рисунок 24 Ожидается, что сегмент типа коммуникационных технологий PLC будет иметь самую большую долю рынка в течение периода прогноза
Рисунок 25 Европа — самая быстрорастущая Регион в сегменте интеллектуальных счетчиков электроэнергии на основе связи по линиям электропередач, 2018 г. и 2023 г.
Рисунок 26 The Resi Ожидается, что сегмент конечных пользователей dective будет составлять наибольший рынок, 2018 по сравнению с 2023 годом
Рисунок 27 Азиатско-Тихоокеанский регион доминировал на рынке в 2017 году
Рисунок 28 Размер рынка, по регионам, 2018-2023 (в миллионах долларов США)
Рисунок 29 Азиатско-Тихоокеанский регион: обзор рынка
Рисунок 30 Северная Америка: обзор рынка
Рисунок 31 Основные изменения на рынке, январь 2014 г., март 2018 г.
Рисунок 32 Доли рынка основных игроков на рынке, по стоимости, 2016 г.
