Простой регулятор температуры паяльника | Сделай сам своими руками

Для приличного качества проведения паяльных работ, домашнему мастеру, и тем более радиолюбителю, пригодится простой и удобный регулятор температуры жала паяльника. Впервые схему устройства, я увидел в журнале «Юный техник» начала 80-х, и собрав несколько экземпляров, использую до сих пор.

Для сборки устройства потребуются:
-диод 1N4007 или любой другой, с допустимым током 1А и напряжением 400 – 600В.
-тиристор КУ101Г.
-электролитический конденсатор 4,7 микрофарад с рабочим напряжением 50 – 100В.
-сопротивление 27 – 33 килоом с допустимой мощностью 0,25 – 0,5 ватт.
-переменный резистор 30 или 47 килоом СП-1, с линейной характеристикой.

Для простоты и наглядности я нарисовал размещение и взаимное соединение деталей.

Перед сборкой необходимо изолировать и отформовать выводы деталей. На выводы тиристора надеваем изоляционные трубочки длинной 20мм., на выводы диода и резистора 5мм. Для наглядности можно использовать цветную ПВХ изоляцию, снятую с подходящих проводов, или присаживаем термоусадку. Стараясь не повредить изоляцию загибаем проводники, руководствуясь рисунком и фотографиями.

Все детали монтируются на выводах переменного резистора, соединяясь в схему четырьмя точками пайки. Заводим проводники компонентов в отверстия на выводах переменного резистора всё подравниваем и припаиваем. Укорачиваем выводы радиоэлементов. Плюсовой вывод конденсатора, управляющий электрод тиристора, вывод сопротивления, соединяем вместе и фиксируем пайкой. Корпус тиристора является анодом, для безопасности, изолируем его.

Для придания конструкции законченного вида, удобно воспользоваться корпусом от блока питания с сетевой вилкой.

На верхней грани корпуса сверлим отверстие диаметром 10 мм. В отверстие вставляем резьбовую часть переменного резистора и фиксируем его гайкой.

Для подключения нагрузки я использовал два разъёма с отверстиями под штыри диаметром 4 мм. На корпусе размечаем центры отверстий, с расстоянием между ними 19 мм. В просверленные отверстия диаметром 10 мм. вставляем разъёмы, фиксируем гайками. Соединяем вилку на корпусе, выходные разъёмы и собранную схему, места пайки можно защитить термоусадкой. Для переменного резистора необходимо подобрать ручку из изоляционного материала такой формы и размера, чтобы закрыть ось и гайку. Собираем корпус, надёжно фиксируем ручку регулятора.

Проверяем регулятор, подключив в качестве нагрузки лампу накаливания 20 — 40 ватт. Вращая ручку, убеждаемся в плавном изменении яркости лампы, от половины яркости до полного накала.

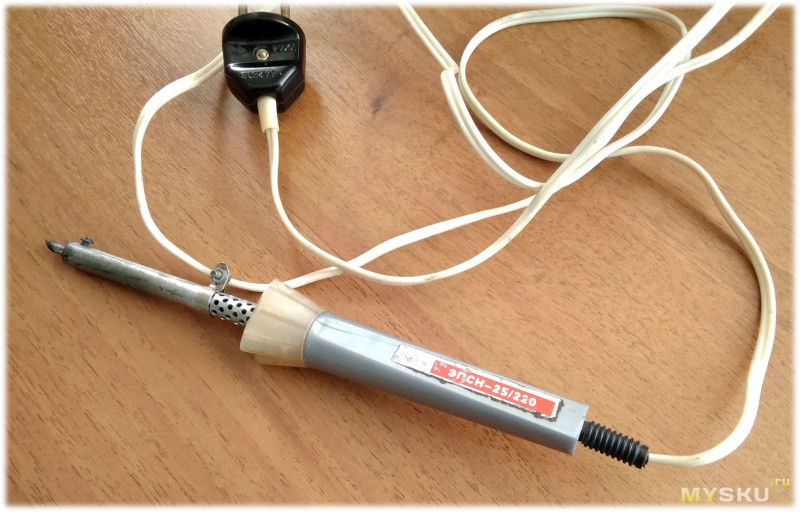

При работе с мягкими припоями (например ПОС-61), паяльником ЭПСН 25, достаточно 75% мощности (положение ручки регулятора примерно посередине хода). Важно: на всех элементах схемы присутствует напряжение питающей сети 220 вольт! Необходимо соблюдать меры электробезопасности.

Автор: Лаврентьев Сергей
[email protected]

Регулятор мощности паяльника с предварительным прогревом

В литературе и Интернете можно найти немало описаний самодельных фазовых регуляторов мощности для паяльников, однако автор не смог найти среди них подходящего. В одном не предусмотрен предварительный прогрев жала, другой слишком сложен, третий слишком велик по размерам. Поэтому автором был разработан оптимальный, по его мнению, вариант регулятора мощности для простого паяльника, о котором и пойдёт речь в статье. Он полностью аналоговый, прост по схеме и лёгок в повторении.

Каждый радиолюбитель рано или поздно сталкивается с необходимостью регулирования температуры жала паяльника. Это особенно актуально, если речь идёт о паяльнике с медным жалом. Оно существенно удобнее в работе по сравнению с необгораемым жалом, покрытие на котором легко повредить, хватает одного погружения в некоторые флюсы. Плохое качество пайки, трудность лужения некоторых медных на вид проводов, отслоение печатных проводников от платы при пайке — вот не полный перечень проблем, связанных с перегревом жала.

Простые широкодоступные паяльники не имеют встроенного регулятора температуры (мощности). Существуют, конечно, варианты со встроенным регулятором или более дорогие с термодатчиком, как у паяльной станции. Но зачастую они рассчитаны на работу с паяльником мощностью не более 60 Вт, а стандартное необгораемое жало непопулярно у профессионалов.

Предлагаемый регулятор, используя фазовый метод регулирования, управляет мощностью, отдаваемой в чисто активную (омическую) нагрузку, которой является и паяльник. По существу, он превращает простой паяльник в «паяльную станцию», позволяя комфортно работать как с необгораемыми, так и с медными жалами. В нём предусмотрены таймер предварительного разогрева жала с сигнализирующим о режиме разогрева светодиодом и фильтр, ослабляющий высокочастотные помехи, создаваемые регулирующим элементом — тринистором.

Плата описываемого регулятора мощности уместилась в корпусе зарядного устройства для сотового телефона. После доработки им заменяют стандартную сетевую вилку паяльника.

Рис. 1. Схема регулятора

Схема регулятора представлена на рис. 1. Он состоит из следующих узлов:

— защитной цепи из плавкой вставки FU1 и варистора RU1, гасящего высоковольтные всплески напряжения;

— помехоподавляющего фильтра C2C4L1, построенного из деталей от КЛЛ;

— фазового регулятора из [1] на элементах C1, C3, R2-R4, VS1, VS2;

— таймера на элементах C5, R6- R12, VD3, VT1, VT2 с кнопкой повторного запуска SB1;

— переключателя мощности VT3 с сигнальным светодиодом HL1;

— выпрямителя на диодном мосте VD2 для питания всего устройства;

— узла питания таймера — резисторов R1, R5 и стабилитрона VD1.

Применение в качестве регулирующего элемента не симистора, а диодного моста VD2 в связке с тринистором VS2 обусловлено необходимостью питать таймер пульсирующим напряжением. RC-цепь R2R3C1 в начале каждого полупериода сетевого напряжения задерживает нарастание напряжения, приложенного к закрытому симметричному динистору VS1. Задержку регулируют переменным резистором R2 практически от нуля до длительности полупериода (10 мс). Как только напряжение на динисторе достигает приблизительно 32 В, он открывается и открывает мощный тринистор VS2. С этого момента и до конца полупериода напряжение сети поступает на нагрузку, а цепь питания узла управления зашунтирована открытым тринистором. В следующем полупериоде процесс повторяется. Чем больше задержка, тем меньше мощность, выделяемая на паяльнике, и ниже температура его жала.

Сопротивление резистора R3 подобрано так, чтобы при минимальном введённом сопротивлении переменного резистора R2 не перегружать управляющий электрод тринистора, добиться минимальной задержки и обеспечить приемлемую яркость свечения светодиода HL1.

Пороговый элемент таймера — триггер Шмитта на транзисторах VT1 и VT2, причём транзистор VT1 — полевой. Это необходимо для максимизации входного сопротивления триггера, что позволяет уменьшить его влияние на время-задающую цепь R6R7C5. При указанных на схеме номиналах этих элементов выдержка таймера регулируется в интервале 1…4,5 мин. Если нужны другие границы этого интервала, следует изменить номиналы резисторов R6, R7 и конденсатора C5.

В момент включения устройства в сеть конденсатор C5 разряжен, поэтому транзистор VT3 открыт. В этом состоянии резисторы R2 и R3 времязадающей цепи фазового регулятора зашунтированы открытым участком коллектор-эмиттер транзистора VT3 и светодиодом HL1. Поэтому задержка открывания тринистора VS2 минимальна, а мощность нагрева паяльника максимальна. Идёт его предварительный прогрев. Синее свечение светодиода HL1 показывает, что паяльник ещё холодный и не готов к работе. После зарядки конденсатора C5 до напряжения переключения триггера транзистор VT3 закрывается и регулятор переходит в нормальный рабочий режим с регулировкой мощности переменным резистором R2. Нажатием на кнопку SB1 можно в любой момент перезапустить таймер и на время его выдержки перевести паяльник в режим максимальной мощности. Это бывает полезно при пайке массивных деталей и толстых проводов.

Примечание.В рассматриваемом устройстве ток разрядки конденсатора C5 при нажатии на кнопку SB1 ограничен только сопротивлением её контактов и ЭПС этого конденсатора. Поэтому полезно включить последовательно с кнопкой резистор сопротивлением несколько сотен ом, что устранит быстрое обгорание контактов кнопки и опасность повреждения самого конденсатора.

Таймер питается выпрямленным диодным мостом VD2 пульсирующим напряжением, стабилитрон VD1 ограничивает его амплитуду до 15 В. Такое решение позволяет уменьшить номиналы элементов времязадающих цепей. Кроме того, прерывистое питание устраняет неустойчивое состояние триггера Шмитта при медленном изменении напряжения на его входе.

Чертёж печатной платы регулятора изображён на рис. 2. Печать односторонняя, но детали размещены на двух её сторонах, как показано на том же рисунке. При использовании указанных на схеме деталей регулятор пригоден для работы с паяльниками мощностью до 120 Вт. Для паяльника большей мощности придётся выбрать более мощные тринистор, диодный мост и дроссель. Но на предлагаемой печатной плате такие детали уже не уместятся, придётся разрабатывать новую.

Рис. 2. Чертёж печатной платы регулятора

Резисторы СА9Mh3,5-1MB и CA6Ph3,5-1MA, применённые в качестве соответственно R2 и R7, по своей конструкции подстроечные. Однако для резисторов серии CA9 производитель предлагает съёмные ручки [2] из изоляционного материала, превращающие их в регулировочные. Одной из этих ручек я и воспользовался. Кроме того, резистор R2 выбран с логарифмической зависимостью сопротивления от угла поворота движка. Это позволило получить более плавное изменение мощности вблизи её минимума.

Плёночные конденсаторы C2 и C4 извлечены из неисправных КЛЛ. Конденсатор C1 — полипропиленовый KEMET R79GC31504040K, подойдёт любой другой плёночный на указанное на схеме или большее напряжение. К сожалению, применение здесь керамических конденсаторов или плёночных на меньшее напряжение приводило к неустойчивой работе регулятора, а в некоторых случаях он вовсе не работал.

Транзистор FMMT6520 в корпусе SOT-23 и с допустимым напряжением коллектор-эмиттер минус 350 В не имеет аналогов. Однако испытания показали устойчивую работу в качестве VT3 транзисторов MMBTA92, PMBTA92, KST92MTF, BF821 с предельным напряжением минус 300 В. Их намного легче найти.

Резистор R5 — металлоокисный С2-23 0,5 Вт. Его можно заменить двумя соединёнными последовательно углеродными резисторами сопротивлением 33 кОм и мощностью 0,25 Вт.

Плавкая вставка FU1 — Littelfuse 0672002 или отечественная серии ВП4. Дроссель L1 от КЛЛ применим при мощности нагрузки не более 40 Вт. Если мощность больше, он перегревается, его нужно заменить рассчитанным на больший ток, да и ёмкость конденсаторов C2 и C4 желательно увеличить до 0,15 мкФ. Параметры фильтра не критичны, можно и вовсе без него обойтись, однако при этом на близкорасположенную электронную технику могут воздействовать создаваемые тринисто-ром регулятора помехи.

Светодиод HL1 подойдёт суперъяркий любого свечения. Светящийся светодиод обычной яркости может оказаться практически незаметным, так как средний текущий через него ток очень мал.

Конденсатор C5 — многослойный керамический типоразмера 1206 для поверхностного монтажа. Оксидный конденсатор здесь недопустим из-за большого тока утечки. Чтобы иметь возможность составить конденсатор нужной ёмкости из двух меньшей ёмкости, на плате предусмотрено дополнительное посадочное место, обозначенное C5′.

В качестве диодного моста VD2 может быть использован любой из DB104-DB108. Перед монтажом плавкой вставки FU1 на её длинный вывод наденьте тонкую изоляционную трубку. Чтобы обеспечить пожаробезопасность, желательно защитить аналогичным образом и весь корпус вставки.

Внешний вид готовой платы регулятора показан на рис. 3. Перед первым включением её в сеть удалите остатки флюса со стороны печатных проводников. Устройство должно заработать сразу, в противном случае проверьте качество и правильность монтажа. Налаживание регулятора заключается в установке длительности прогрева и проверке пределов регулировки мощности для конкретного паяльника.

Рис. 3. Внешний вид готовой платы регулятора

Прежде всего, поверните движки переменного и подстроечного резисторов в положения максимальной мощности и наиболее продолжительного прогрева (крайние по часовой стрелке). Секундомером засеките время от включения паяльника до достижения его жалом температуры плавления припоя и запомните его. Далее поверните оба движка до упора в противоположную сторону. Нажмите и отпустите кнопку SB1 для повторного запуска таймера. С помощью секундомера измерьте время, прошедшее от отпускания кнопки до выключения светодиода HL1. Постепенно поворачивая движок подстроечного резистора R7 в сторону увеличения этого времени и перезапуская таймер, установите продолжительность прогрева паяльника, близкую к требуемой.

Если требуемой продолжительности прогрева добиться не удаётся, можно сместить интервал её регулирования в нужную сторону, увеличив или уменьшив ёмкость конденсатора C5. При необходимости параллельно этому конденсатору можно подключить ещё один.

После регулировки таймера дождитесь, пока светодиод HL1 погаснет, и установите переменным резистором R2 необходимую температуру паяльника. Наэтом налаживание регуляторазавер-шено. По его завершении рекомендую покрыть сторону печатных проводников платы тремя слоями влагозащитного лака Plastik-71. Готовую и налаженную плату поместите в корпус, например, от зарядного устройства для сотового телефона.

Этот корпус нужно вскрыть и удалить из него всё, находящееся внутри, за исключением сетевой вилки. Замерьте штангенциркулем извлечённую плату зарядного устройства. Обычно она имеет форму трапеции. Плата регулятора преднамеренно сделана с запасом по ширине, обрежьте её по этим размерам.

Примерьте плату к корпусу и как можно точнее обозначьте на его внутренней поверхности центр будущего отверстия для ручки управления переменным резистором R2. По этой метке просверлите в корпусе отверстие диаметром не более 1,5 мм. Снова установите плату в корпус и оцените соосность просверленного отверстия с перекрестием на движке резистора. Если она удовлетворительна, можно перейти к следующему шагу, а в противном случае сделать снаружи корпуса новую, более точную метку.

Теперь следует приложить к корпусу шаблон, чертёж которого в масштабе 1:1 приведён на рис. 4. Центр наибольшего из отверстий шаблона совместите с просверленным отверстием или сделанной меткой, затем шилом наметьте центры остальных отверстий. По сделанной разметке просверлите в корпусе все нужные отверстия. Их диаметры указаны на шаблоне.

Рис. 4. Шаблон к корпусу регулятора

Завершив подготовку корпуса, отрежьте от шнура паяльника сетевую вилку. Затем пропустите шнур без вилки внутрь корпуса сквозь резиновый уплотнитель и припаяйте разделанные концы его проводов к контактным площадкам платы регулятора, обозначенным на рис. 2 «К EK1». Провода следует вставлять в отверстия контактных площадок со стороны установки крупных деталей. Контактные площадки, обозначенные на рис. 2 «K XP1, соедините гибкими монтажными проводами со штырями имеющейся в корпусе сетевой вилки.

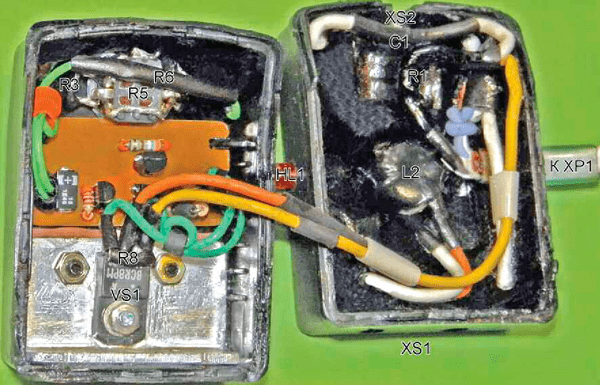

Прежде чем закрывать корпус, вытяните из него излишки шнура паяльника через резиновый уплотнитель и зафиксируйте шнур в уплотнителе каплей клея. Если мощность паяльника более 100 Вт, рекомендую сделать в корпусе регулятора несколько вентиляционных отверстий. Внешний вид паяльника с регулятором показан на рис. 5.

Рис. 5. Внешний вид паяльника с регулятором

Литература

1. Кузнецов А. Симисторный регулятор мощности с низким уровнем помех. — Радио, 1998, №6, с. 60, 61.

2. CA9 — CE9 Shafts. — URL: https://www. acptechnologies.com/catalogue/potentiome ters/ca9-ce9/ca9-ce9-shafts/ (17.02.19)

Автор: В. Иншаков, г. Балашиха Московской обл.

Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

РадиоКот >Схемы >Питание >Преобразователи и UPS >

Регулятор мощности паяльника с цифровой индикацией и кнопочным управлением.

2008

Многие из нас проводят много времени в руках с паяльником. Не секрет, что хорошая пайка компонентов является залогом успешной
работы электронного устройства. Качество пайки определяется по характерному блеску. Сероватая и неровная пайка является
потенциальной причиной плохой работы схемы. Другая важная задача заключается в том, чтобы произвести пайку не перегревая
компонентов.

Хорошее качество пайки обеспечивают цифровые паяльные станции, которые контролируют температуру жала. Но они достаточно
дороги и трудоемки в сборке. Цифровые паяльные станции не всегда можно взять с собой для работы в полевых условиях.

В радиолюбительской практике для регулировки температуры обычных паяльников используются как промышленные, так и
самодельные регуляторы мощности, которые иначе называют диммерами. Как правило, такие диммеры используются для плавной
регулировки яркости ламп накаливания, и, следовательно, нет необходимости в дополнительной индикации уровня мощности,
т. к. о настройке судят по яркости свечения. Но как оценить на каком уровне мощности работает паяльник? Кто-то оценивает
достаточность мощности по положению крутилки диммера, а я же решила собрать регулятор с цифровой индикацией и кнопочным
управлением.

Регулятор собран на pic16f628a. Тактирование микроконтроллера осуществляется встроенным генератором на частоте 4 МГц, т.е.
кварцевый резонатор не нужен. На плате предусмотрены посадочные места под кварцевый резонатор, что позволяет применять
устаревшие контроллеры (например, pic16f84a) и иные без внутреннего тактирования. В своем варианте регулятора я установила
семисегментный индикатор с общим катодом. На плате предусмотрена установка индикатора с общим анодом, путем перепайки
соответствующей перемычки. В исходниках программы закомментированы заготовки под контроллер pic16f84a и индикатор с общим
анодом.

Регулятор собран на двух платах: силовая и цифровая. На силовой плате расположен фильтр (для снижения уровня помех
создаваемым регулятором) и схема бестрансформаторного питания. На цифровой плате расположен микроконтроллер и семисегментный
индикатор.

Платы регулятора мощности с цифровой индикацией закреплены с помощью винтов в корпусе обычной мыльницы. Дизайн регулятора
зависит от Вашей фантазии и способностей.

Красной кнопкой увеличиваем уровень мощности и температуру нагрева паяльника, синей – снижаем. Программа для микроконтроллера
написана на Ассемблере. Задержки, определяющие уровень мощности, подобраны экспериментально. Их можно легко изменить в
программе и подобрать для себя необходимые уровни. Всего 10 уровней. Символ «0» на индикаторе означает, что симистор закрыт.
Символ «9» означает, что симистор постоянно открыт и устройство работает на полную мощность.

Для проверки работоспособности регулятора мощности можно подключить лампу накаливания (на фото лампа на 40Вт).

Узлы схемы не являются чем-то необычным. Расчеты компонентов силовой части сделаны в соответствии с рекомендациями документов
из открытых источников:

1. Электромагнитная совместимость импульсных источников питания

2. Transformerless Power Supply. Application Notes 91008b

Соблюдайте осторожность и помните про электробезопасность при работе с сетью переменного тока 220В. Правильно изготовленный
регулятор из исправных деталей не требует настройки и сразу начинает работать. Для обеспечения электромагнитной совместимости
следует лишь правильно подключить его к сети (фазу и нейтраль подключить так, как это показано на схеме).

На перспективу программа для микроконтроллера может быть расширена дополнительными функциями. Например, таймер на
выключение – для случаев простоя паяльника без дела, в целях защиты от выгорания жала. Также можно предложить разогрев
паяльника определенное время на максимальном уровне и затем переход на меньший уровень для поддержания температуры. Если
эти функции найдут Вашу поддержку, то следующая версия прошивки будет дополнена этими функциями.

Файлы:
Схема
Плата
Исходники и прошивка

Вопросы, как обычно, складываем тут.

схема регулировки температуры. Как сделать регулятор нагрева на симисторе?

Для качественного соединения радиодеталей и медных проводов пользуются разнообразными специальными приборами. Важной тонкостью при пайке является необходимость точного поддержания температуры в точке работы. Для этого применяется схема регулировки мощности прибора.

Такой прибор можно собрать своими руками буквально за один вечер. Если тщательно продумать конструкцию, он найдёт в быту применение не только для управления паяльником. Можно плавно регулировать яркость настольной лампы. Такой аппарат также обеспечит плавную регулировку температуры электроплитки или небольшой кухонной духовки.

Инструменты и материалы

Несмотря на простоту конструкции, симисторный регулятор является радиоэлектронной схемой. Для изготовления такого прибора потребуются инструменты для механической обработки металла и пластмассы. При монтаже электроники придётся использовать уже имеющийся паяльник. Разумеется, для сборки даже самого простого регулятора мастер должен обладать некоторыми знаниями и навыками изготовления радиоконструкций.

В первую очередь, определившись с потребностями и замыслом, приобретите нужные электронные компоненты по списку. Ключевым и самым дорогим элементом конструкции является симистор.

Эта небольшая деталь должна надёжно работать при подключении нагрузки запланированной мощности, поэтому лучше купить более дорогую деталь с некоторым запасом мощности.

Схемы регуляторов настолько похожи, что подобрать детали поможет продавец-консультант прямо в магазине радиотоваров. Ещё проще найти на сайте магазина радиодеталей готовый комплект для сборки. В нём уже будут все нужные компоненты и инструкция по сборке.

Не менее важной деталью является корпус будущего регулятора. Он должен быть компактным, но вмещать все нужные элементы. Большое значение имеет удобство подключения потребителя. В качестве корпуса можно использовать готовую электромонтажную коробку со встроенной электророзеткой. В магазинах радиотоваров также продаются готовые корпуса для самоделок.

Ручка регулятора должна крепко держаться на оси переменного резистора, которым задаётся нужная температура. При этом материал ручки должен гарантировать изоляцию от напряжения бытовой электросети. Хорошо подходят ручки от старых радиоприёмников или электроприборов.

Потребуются и такие предметы:

• провода, рассчитанные на подключение в сеть 220 В;
• изолента;
• винты и шурупы;
• набор для пайки (припой, флюс, средство для отмывки паяных соединений).

Для проверки работы готового прибора удобно пользоваться электрической лампой накаливания. Можно использовать любую настольную лампу.

Только учтите, что светодиодные или люминисцентные лампы для этого не годятся, потому что неправильно работают с простыми симисторными регуляторами напряжения.

Способы изготовления

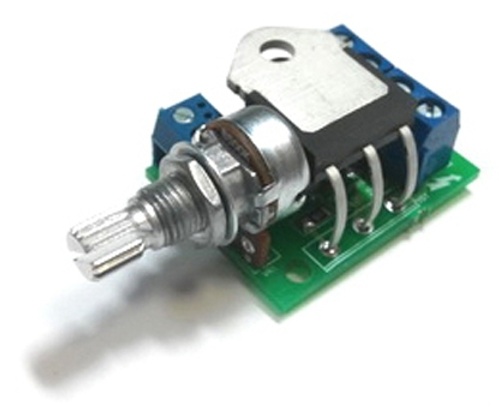

Если будете собирать простой симисторный регулятор на базе готового набора деталей, надо сразу же выбрать в магазине подходящую заготовку корпуса. Если есть желание сделать необычную конструкцию, можно использовать для корпуса любой старый электроприбор подходящего размера.

Регулятор небольшой мощности можно собрать в корпусе старого блока питания, включаемого в розетку. Очень необычно также смотрятся самодельные корпуса из древесины, но они трудоёмки в изготовлении. В общем, есть широчайший простор для творчества.

Выбрав корпус будущего регулятора, продумайте расположение элементов внутри него. Если использовать для сборки регулятора на симисторе электротехническую коробку с вилкой и розеткой, придётся поломать голову над способом размещения внутри неё платы регулятора. Кроме того, место расположения ручки регулятора должно быть удобным.

Простой прибор регулировки напряжения на симисторе обычно не содержит элементов обратной связи. Поворотом ручки приблизительно выставляется лишь процент подводимой мощности. Например, среднее положение ручки обеспечивает подачу примерно двух третей мощности.

Если есть желание сделать более точный терморегулятор, можно воспользоваться специальными паяльниками, которые содержат встроенный термодатчик.

Такие приборы обычно применяются для работы в составе паяльных станций и питаются пониженным напряжением.

Их также можно использовать совместно с самодельным регулятором температуры на симисторе. Но схема получится более сложной и будет включать в себя блок питания, понижающий напряжение 220 В до стандартного для паяльных станций – 23-28 В. Кроме того, такой регулятор содержит в конструкции компаратор, который сравнивает заданную температуру с той, которая фактически измерена датчиком температуры.

Выбирая паяльник со встроенным датчиком, обратите внимание на тип измерительного прибора. Более дешёвые модели имеют чувствительный элемент в виде терморезистора. Такие паяльники применимы с самыми простыми регуляторами температуры.

Более дорогие модели имеют датчик в виде термопары. Такие датчики позволяют измерять и регулировать температуру очень точно. Но компаратор, применяемый совместно с термопарой, имеет более сложную и капризную схему.

Симисторные регуляторы, способные работать совместно с термопарой, проще покупать в виде готовых наборов для сборки.

Многие наборы для сборки симисторного регулятора с датчиком температуры имеют схемы, прямо отображающую на индикаторе измеренную температуру паяльника. Это даёт неоценимое удобство работы, но не ведет к значительному удорожанию конструкции. Место для размещения индикатора также надо тщательно продумать.

Следует предусмотреть достаточное охлаждение ключевого элемента. Несмотря на то что симисторные ключи при работе почти не нагреваются, некоторая вентиляция всё равно нужна. Кроме того, могут сильно греться резисторы, ограничивающие ток на контактах симистора. Это следует учитывать, проектируя регулятор температуры на мощность более 200 Вт.

При сборке самодельного симисторного регулятора следует использовать стандартные припои и флюс для пайки. Электронные компоненты и медные провода паяются очень хорошо, и в качестве флюса вполне достаточно сосновой канифоли. Активные флюсы лучше не применять, потому что пайка с их применением может начать быстро разрушаться.

Проверка и наладка

Перед первым включением тщательно проверьте правильность сборки схемы. Особое внимание уделите надёжности паяных соединений и качеству изоляции всех цепей. Симисторный регулятор включается непосредственно в электросеть, и все его части, включая переменный резистор задания температуры, находятся под напряжением, опасным для жизни.

Включать в розетку можно только прибор, все детали которого надёжно закреплены, а корпус закрыт и обеспечивает полную изоляцию. Первое включение можно произвести без нагрузки.

Если всё сделано правильно, подключите нагрузку в виде паяльника или лампы накаливания. Как правило, собранный из исправных деталей симисторный регулятор в особой наладке не нуждается.

Требуемая температура паяльника выставляется приблизительным поворотом ручки регулятора. Особая точность при этом не требуется, поэтому ручка резистора часто даже не снабжается шкалой.

При необходимости можно разметить шкалу температуры, ориентируясь на известные признаки при пайке. Например, распространённый припой марки ПОС-60 плавится при температуре 245°С. Канифоль плавится при 100°С, а при 260-320°С дымит и обугливается. Такая разметка шкалы регулятора позволит заранее устанавливать приблизительно нужный режим пайки.

При любых работах с паяльником соблюдайте общие правила безопасности. Следите за качеством вентиляции в помещении. Пары припоя содержат ядовитые пары свинца, а дым горящего флюса является канцерогеном. Лучше всего производить пайку под вытяжкой.

Остерегайтесь ожогов и всегда возвращайте неиспользуемый паяльник на специальную подставку во избежание нагрева поверхностей. Опасность представляют также капли расплавленного припоя и брызги кипящего флюса.

О том, как сделать для паяльника регулятор мощности своими руками, смотрите далее.

Простой регулятор мощности для паяльника – схема

Собери простой регулятор мощности для паяльника за час

Эта статья о том, как собрать самый простой регулятор мощности для паяльника или другой подобной нагрузки. https://oldoctober.com/

Схему такого регулятор можно разместить в сетевой вилке или в корпусе от сгоревшего или ненужного малогабаритного блока питания. На сборку устройства уйдёт от силы час-два.

Самые интересные ролики на Youtube

Близкие темы.

Стабильный регулятор мощности своими руками

Как сделать цифровой осциллограф из компьютера своими руками?

Как за час сделать импульсный блок питания из сгоревшей лампочки?

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

Ремарка.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.

Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.

При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.

Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

R1 – 220k

R2 – 1k

R3 – 300E

C1 – 0,1mk

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод — катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

VD1 — 1N5408

R1 – 220k

R3 – 1k

R4 – 30k

C1 – 0,1mkF

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.

Регулятор мощности на маломощном тиристоре.

VS1 – BT169D

VD1 – 1N4007

R1 – 220k

R3 – 1k

R4 – 30k

R5* – 470E

C1 – 0,1mkF

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VS1 – BT169D

VD1. .. VD4 – 1N4007

R1 – 220k

R3 – 1k

R4 – 30k

R5* — 470E

C1 – 0,1mkF

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.

Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.

Так выглядят регуляторы мощности, которые я использую много лет.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.

Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.

Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

28 Апрель, 2011 (23:10) в
Источники питания, Сделай сам

Не удивляйтесь! Эти адреса не связаны со статьей, но они проверены и даже могут представлять интерес для Вас или ваших друзей.
И в завершение новостей о погоде: в Сан-Франциско предательски тепло, в деревне Гадюкино дожди.

Регулятор температуры жала паяльника, простая схема

В радиолюбительской практике невозможно обойтись без паяльника. Он всегда находится на рабочем месте, должен быть наготове. Большинство простых и распространённых паяльников имеют фиксируемую мощность, следовательно, и температуру нагрева жала, что не всегда оправданно. Конечно, если вы включаете его на непродолжительное время, чтобы быстро что-либо припаять , то можно обойтись без регулятора температуры.

Для чего нужен регулятор температуры жала паяльника

Самый распространённый паяльник, выпускаемый промышленностью,  имеет мощность в 40 ватт. Этой мощности вполне хватит для припаивания крупных, теплоёмких, деталей, где требуется прогрев до температуры плавления припоя.

Но использовать паяльник такой мощности, например, при монтаже радиодеталей крайне неудобно. Олово с перегретого жала постоянно скатывается, место пайки получается непрочным. К тому же жало очень быстро покрывается окалиной и её приходится счищать, а на рабочей поверхности медного жала образуются так называемые кратеры, которые можно удалить при помощи напильника. Длина такого жала будет очень быстро убавляться.

При использовании регулятора температуры жала паяльник всегда наготове, его температура будет оптимальна для конкретной работы, вы никогда не перегреете радиокомпоненты. Если вам нужно не надолго отлучиться, то достаточно убавить напряжение на паяльнике, а не выключать его из сети, как раньше. По возвращении на рабочее место достаточно добавить регулятором напряжение, и тёплый паяльник быстро наберёт нужную температуру.

Схема регулятора температуры для паяльника

Ниже представлена простая схема регулятора мощности:

Эту схему я использовал для своего регулятора лет 20 назад, этим паяльником я до  сих пор  пользуюсь. Конечно, некоторые детали, такие как: транзисторы, неоновая лампочка — можно заменить современными.

Детали устройства:

• Транзисторы; КТ 315Г, МП 25 можно заменить на КТ 361Б
• Тиристор; КУ 202Н
• Стабилитрон; Д 814Б или с буквой В
• Диод;КД 202Ж
• Резисторы постоянные: МЛТ- 3к, 2к-2 шт, 30к, 100 ом, 470к
• Резистор переменный; 100к
• Конденсатор; 0,1 мкФ

Как видите, схема устройства очень простая. Её повторить под силу даже начинающему.

Делаем простой регулятор температуры паяльника своими руками

Представленное устройство построено по так называемому однополупериодному регулятору мощности. То есть при полностью открытом тиристоре VS 1, который управляется транзисторами VT 1 и VT 2, одна полуволна сетевого напряжения проходит через диод VD 1, а другая полуволна через тиристор. Если повернуть движок переменного резистора R 2 в противоположную сторону, то тиристор VS 1 закроется, а на нагрузке будет присутствовать одна полуволна, которая пройдёт через диод VD 1:

Поэтому данным регулятором невозможно убавить напряжение меньше 110 вольт. Как показывает практика, это и не нужно, так как при минимальном напряжении температура жала настолько мала, что олово еле плавится.

Номиналы деталей, представленные на схеме, подобраны для совместной работы с паяльниками  большой мощности. Если вам это не требуется, то силовые элементы, тиристор и диод можно заменить на менее мощные. Если у вас не окажется в наличии двухватного резистора  R 5 номиналом 30 кило ом, то его можно составить из двух последовательно соединённых резисторов по 15 кило ом, как у меня:

 Данное устройство не нуждается в настройке. Собранное правильно и из исправных деталей, оно начинает работать сразу.

Внимание! Будьте осторожны. Данный регулятор температуры не имеет гальванической развязки по сети. Вторичные цепи имеют высокий потенциал.

Остаётся подобрать подходящих размеров корпус. Разместить розетку для паяльника:

Предохранитель выводить наружу не обязательно, например, у меня он впаян в разрыв сетевого шнура. А вот переменный резистор нужно установить в удобное место и ,конечно, проградуировать шкалу, например, в вольтах:

Получившийся регулятор очень надёжный, что проверено временем, и прослужит он вам много лет, да и паяльник скажет вам спасибо.

Регулятор мощности для паяльника

Схемы и конструкции регуляторов мощности и напряжения для паяльников

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Сегодня на сайте мы рассмотрим очень простые, и в тоже время очень полезные схемы – регуляторы мощности и напряжения для паяльника.
Схемы разработаны В. Кириченко.

Как мы все знаем, основной прибор радиолюбителя -паяльник. Как говорится – без него “и не туды, и не сюды”. Редко какой начинающий радиолюбитель, делая первые шаги в сборке радиоустройств, сразу обзаводится навороченной паяльной станцией или хотя бы комплектом разных паяльников для разных нужд. Чаще всего у начинающего радиолюбителя только один, универсальный, паяльник на все случаи жизни. Обычно этот паяльник часто перегревается, на жале образуются нагар и раковины, из-за которых его приходится часто чистить и затачивать жало. Кроме того разные припои имеют разную температуру плавления, а перегретый припой сильно окисляется, что очень мешает хорошей пайке. Самое лучшее решение в этом случае – собрать регулятор мощности паяльника. В этих целях в интернете и различной литературе можно найти множество подобных схем различной сложности, но чем навороченнее схема, тем она сложнее в сборке и капризна в наладке. Задача регулирования мощности решается очень просто за счет регулирующего питающего напряжения.
Рассмотрим первую схему:

Как видите схема очень проста и не содержит дефицитных деталей.
Работа схемы. Начнем рассмотрение рабочего цикла с момента когда тиристор КУ202 закрыт. При очередном полупериоде сетевого напряжения через резистор R1 и R2 начинается заряжаться конденсатор С1. После его зарядки до напряжения пробоя динистора VS1, последний открывается и конденсатор С1 разряжается через управляющий электрод тиристора VS2, который при этом также открывается и включает ток через нагрузку. При переходе напряжения через ноль в конце полупериода тиристор закрывается, и следующий полупериод (в обратной полярности) ток проходит через диод VD1. Далее, при следующем периоде сетевого напряжения все повторяется. В зависимости от установленного значения переменного сопротивления R2, конденсатор С1 заряжается большее и меньшее время, а от этого зависит “большая” или “меньшая” часть полупериода получается отсеченной от нагрузки, чем и достигается регулирование выделяющейся на нагрузке мощности.
В данной схеме резистор R1 ток зарядки конденсатора при полностью выведенном резисторе R2. R3 ограничивает ток разрядки конденсатора через открытый динистор и управляющий электрод тиристора.R4 создает путь утечки зарядов с управляющего электрода тиристора и не позволяет тиристору открываться от помех.
Достоинство данной схемы в том, что она не требует выпрямительного мостика, а тиристор и диод, как самые нагревающиеся элементы, можно установить на одном радиаторе. Напряжение в данной схеме регулируется от 160 до 215 вольт. Некоторые импортные паяльники перегреваются даже и при температуре 160 вольт. Если снабдить данный регулятор переключателем включенным в разрыв цепи последовательно с диодом VD1 в точке “А” на рис.1. Тогда при замкнутом переключателе напряжение регулируется в вышеуказанных пределах, а при разомкнутом положении – примерно от 40 до 170 вольт.

В другом регуляторе (рис.3):

используется выпрямительный мостик, что позволяет регулировать одновременно оба полупериода напряжения на нагрузке, и позволяет изменять температуру паяльника от минимума до максимума одним поворотом движка переменного резистора без использования переключателя. Мощность нагрузки для данной схемы может быть до 200 ватт , а пределы изменения напряжения – от 40 до 215 вольт.

На рисунке 4 предложен третий вариант регулятора (с использованием симистора и двойного динистора).Не смотря на отсутствие в его схеме выпрямительного мостика, он регулирует оба полупериода переменного напряжения. Особенность работы симметричного тиристора (симистора) в том, что благодаря своей внутренней структуре он может пропускать ток в обоих направлениях.

В данной схеме вместо двойного динистора можно использовать два обычных включенных встречно-параллельно с включенными последовательно с ними защитными диодами (к примеру КД105) – рис.5:

Можно использовать также один обычный динистор, включив его в диагональ выпрямительного моста (рис.6).

Детали. Во всех схемах использованы постоянные резисторы МЛТ-0,25. При необходимости можно использовать резисторы и большей мощности. Динисторы подойдут любые, с напряжением открывания 30-40 вольт. При мощности нагрузки до 100 ватт можно использовать тиристоры КУ201Л (они также как и КУ202М, боятся большого обратного напряжения, поэтому их можно применять в первой схеме, только если диод не будет отключаться). При большей мощности надо взять диод в первой схеме и мостик во второй помощнее. Тиристор и мостик можно устанавливать на одном радиаторе. Если вместо мостика используются отдельные диоды, тогда их следует устанавливать на отдельные радиаторы. Переменный резистор следует брать не особенно миниатюрным для уменьшения вероятности его перегрева или пробоя. Конденсатор типа МБМ или аналогичный неполярный на рабочее напряжение не ниже 400 вольт.

Налаживание. Наладка регуляторов сводится к подбору конденсатора С1. Контроль производится с помощью лампы накаливания, включенной вместо нагрузки. При установке движка резистора в минимальное положение лампа должна гореть в полный накал. При увеличении сопротивления резистора, она должна плавно снизить свою яркость, почти до полного погасания. Если в процессе вращения движка резистора лампа один или более раз вспыхнет, значит емкость конденсатора слишком велика. Следует подобрать такую емкость, чтобы при вращении движка переменного резистора не было вспышек (вспышки около минимального напряжения – допустимы). В схеме с использованием симистора вспышек не будет, здесь настройка заключается в том, чтобы на краях угла регулирования переменного резистора не было слишком больших “мертвых зон” (т.е. таких, в пределах которых яркость контрольной лампочки не изменяется).

Следует помнить, что все детали этих регуляторов имеют гальваническую связь с сетью 220 вольт, поэтому их следует помещать в корпус из изоляционного материала, а на металлический шток движка переменного резистора следует обязательно надеть пластиковую ручку.

При использовании паяльника при пайке “мягкими” припоями типа ПОС-61 изменять напряжение на нагрузке в широких пределах не имеет смысла, поскольку реально паяльник плавят припой начиная где-то со 170 вольт. Лучше настроить регулятор подбором R1 так, чтобы он изменял напряжение от 110 вольт до максимального значения. В этом случае регулировка получается более плавная, что удобнее для работы.

Измерение выходного напряжения данных регуляторов обычными вольтметрами (даже электронными) дает большую погрешность. Поэтому имейте ввиду, что вольтметр на данных регуляторах будет действовать как индикатор “больше-меньше”, и то, только при подключенной нагрузке. Оценить выходное напряжение в данном случае можно только визуально по яркости свечения лампочки.

Советуем прочитать:
1. Управление двигателем микродрели

Схема регулятора температуры паяльника и работа

Схема контроллера температуры паяльника и работа

Если вы энтузиаст электроники, то вы должны быть знакомы с устройством паяльника. Это обычно используется для проектирования электронных схем на печатной плате. Если вы не используете регулируемый солдатский утюг для пайки, то, скорее всего, вы можете повредить свою микросхему или даже устройство.

Требования к напряжению паяльной машины полностью зависят от параметров припоя компонентов, используемых в устройстве.Например, маленькому устройству или микросхеме требуется мощность всего 5 Вт, тогда как большому устройству может потребоваться железо мощностью 25–30 Вт. Некоторым из огромных устройств также требуется даже 50 Вт или более в зависимости от.

Паяльники бывают самых разных мощностей. Как правило, устройство работает от сети переменного тока 230 В без регулятора температуры. Именно поэтому в этой статье мы решили разработать недорогой регулятор температуры для паяльника.

Иногда износ жала паяльника может быть вызван постоянным энергопотреблением.Чтобы решить эту проблему, мы можем использовать регулятор температуры вместе с утюгом, чтобы регулировать температуру в соответствии с требованиями. Представленный на рынке паяльник с регулятором температуры чертовски дорог и доступен далеко не каждому.

В этой статье мы будем проектировать регулятор температуры для паяльника, используя основные электронные компоненты, такие как резисторы, DIAC и TRIAC. Прежде чем приступить к процессу проектирования этой схемы, давайте обсудим основные компоненты, используемые в схемах, а именно DIAC и TRIAC.Поскольку резистор и конденсаторы, используемые в схеме, не нуждаются в пояснении и хорошо знакомы каждому любителю, о них мы тоже уже подробно говорили.

ДИАК

DIAC — это дискретный электронный компонент, также известный как симметричный триггерный диод. Это двунаправленный полупроводниковый переключатель, который можно использовать как в прямой, так и в обратной полярности. DIAC очень часто используются при срабатывании TRIAC, средства, используемые в комбинации DIAC-TRIAC.Одним из наиболее интересных фактов о DIAC является то, что они являются двунаправленными устройствами, в которых любой из терминалов может использоваться в качестве основного терминала.

Эксплуатация DIAC

DIAC начинает проводить напряжение только после превышения определенного напряжения пробоя. Большинство DIAC имеют напряжение пробоя около 30 В, но фактическое напряжение пробоя полностью зависит от характеристик этого типа компонента. При достижении напряжения пробоя сопротивление компонента резко уменьшается.Это приводит к резкому падению напряжения на DIAC и в результате к увеличению соответствующего тока. Когда ток падает ниже тока удержания, DIAC снова переключается в непроводящее состояние. Здесь ток удержания представляет собой уровень, при котором DIAC остается в проводящем состоянии.

Каждый раз, когда напряжение в цикле падает, устройство сбрасывается в проводящее состояние. DIAC обеспечивают одинаковое переключение на обе половины цикла переменного тока, поскольку поведение устройства одинаково в обоих направлениях.

Строительство ДИАК

DIAC производятся в трехслойной и пятислойной структуре. Давайте посмотрим на строительство обоих один за другим.

Трехслойная конструкция

В этой структуре переключение происходит, когда смещенный в обратном направлении переход подвергается обратному пробою. Это наиболее часто используемый DIAC на практике из-за его симметричной работы. Этот трехслойный DIAC может достигать напряжения пробоя около 30 В в целом и способен обеспечить достаточное улучшение характеристик переключения.

Пятислойная структура DIAC

Пятислойная структура DIAC сильно отличается с точки зрения эксплуатации. Эта структура устройства образует кривую ВАХ, похожую на трехслойную версию. Можно сказать, что эта структура выглядит как два диода, соединенных встречно-параллельно.

Применение DIAC

DIAC

широко используются в электронике из-за характера его симметричной работы. Некоторые из общих приложений включают в себя:

• Может использоваться вместе с устройством TRIAC, чтобы сделать переключение симметричным для обеих половин цикла переменного тока.
• DIAC широко используются в качестве регуляторов освещенности или бытового освещения
• DIAC также используются в люминесцентных лампах в качестве пусковых цепей

Триак

Как следует из названия, TRIAC представляет собой трехконтактное устройство, которое управляет потоком тока. Он используется для управления током переменного тока для обеих половин. Это двунаправленное устройство, также принадлежащее к семейству тиристоров. Симистор ведет себя как два обычных тиристора, соединенных встречно друг с другом.

Проще говоря, TRIAC может быть запущен в проводимость как отрицательным, так и положительным напряжением с отрицательными и положительными запускающими импульсами, поданными на его клемму GATE.

В большинстве приложений для коммутации переменного тока клемма затвора симистора подключается к главной клемме.

Строительство симистора

Конструкция симистора состоит из четырех слоев. Это устройство может проводить в любом направлении при срабатывании одиночного импульса.PNPN размещается в положительном направлении, а NPNP — в отрицательном. Он действует как переключатель разомкнутой цепи, который блокирует ток в выключенном состоянии.

Существует четыре режима работы симистора, а именно:

Режим I +: Ток MT2 положительный, ток затвора также положительный

Режим I – : Ток MT2 положительный, ток затвора также отрицательный

Режим III + : Ток MT2 отрицательный, ток затвора также положительный

Режим III – : Ток MT2 отрицательный, ток затвора также отрицательный

TRIAC включается в проводимость положительным током, подаваемым на клемму Gate.В приведенном выше обсуждении это обозначено как режим I. Вы также можете запустить симистор отрицательным током затвора, который переходит в режим Ι–.

Следуя тому же процессу, в квадранте ΙΙΙ, запуск с отрицательным током затвора, –ΙG также является общим как в режиме ΙΙΙ–, так и в режиме ΙΙΙ+. Однако режимы Ι– и ΙΙΙ+ представляют собой менее чувствительные конфигурации, требующие большого тока на клемме Gate для запуска, чем более распространенные режимы запуска TRIAC Ι+ и ΙΙΙ–.

Симисторы

требуют минимального удерживающего тока для поддержания проводимости в точке пересечения сигналов.

Применение TRIAC

• Широко используется для управления и коммутации в быту
• Используется в качестве фазовращателя в большинстве приложений переменного тока
• Также используется для управления скоростью вентиляторов
• Используется в двигателях
• Также используется для регулировки яркости в лампах

Мы надеемся, что вы хорошо разбираетесь в DIAC и TRIAC. Мы обсудили работу обоих устройств в приведенном выше обсуждении, чтобы помочь вам понять использование обоих компонентов в контроллере температуры паяльника.Помимо этих двух, мы использовали в нашей схеме потенциометр для управления температурой с помощью ручки.

Соберите следующие компоненты для разработки схемы регулятора температуры паяльника:

• Резистор – 2,2 кОм (1 шт.)
• Потенциометр – 100 K (1 шт.)
• Конденсатор 400 В – 0,1 мкФ (1 шт.)
• DB3 DIAC (1 шт.)
• BT136 TRIAC (1 шт.)

Связанный проект: Электронный проект управления светофором с использованием таймера IC 4017 и 555

Схема контроллера температуры паяльника

Этот регулятор температуры паяльника очень прост в конструкции.Схема выполнена с использованием некоторых из простейших электронных компонентов, упомянутых в приведенном выше списке. Один конец резистора 2K подключен к клемме DIAC, а другой конец подключен к источнику питания 220 В через потенциометр для контроля температуры. С другой стороны, DIAC соединяется с клеммой затвора TRIAC для управления переключением TRIAC.

Работа регулятора температуры паяльника

Температура этой цепи контроллера может варьироваться от максимального значения, чтобы регулировать рассеивание тепла. Подключите эту схему к паяльнику, чтобы быстро повысить температуру железа в кратчайшие сроки. Симистор, подключенный здесь к цепи, переключает большие токи и напряжения по обеим частям сигнала переменного тока. Симистор зажигается под разными углами, чтобы получить разные уровни температуры от 0 градусов до максимума. Подключенный DIAC управляет стрельбой в обоих направлениях. Здесь вы можете использовать потенциометр для соответствующей установки температуры.

Работа этого регулятора температуры паяльника очень проста и понятна.Вам просто нужно соединить схему с паяльником, чтобы соответственно изменить температуру.

Применение регулятора температуры паяльника

Регулятор температуры паяльника используется для контроля температуры паяльника. Вы можете подключить этот контроллер, чтобы сократить время нарастания температуры паяльника. Это очень полезно при пайке чувствительных компонентов.

Итог:

Паяльники с терморегулятором стоят довольно дорого и не всем по карману. Здесь этот регулятор температуры для паяльника разработан с очень низкой стоимостью и базовыми электронными компонентами. Вы можете использовать это с вашим паяльником для автоматического контроля температуры. Мы также определили работу и технические характеристики основных компонентов, таких как TRIAC и DIAC, в нашем обсуждении выше. Это будет очень полезно для понимания работы паяльника. Мы надеемся, что теперь вы сможете спроектировать эту маломощную и очень надежную схему без каких-либо неудобств.

Связанные проекты:

Регулятор температуры паяльника | Полный проект доступен

При пайке иногда возникает необходимость контролировать температуру паяльника. Невозможно каждый раз менять припой. Если вы просто паяете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт.

Для пайки более крупных изделий, таких как медная проволока 10 калибра, корпуса двигателей или большие радиаторы, вам может понадобиться утюг мощностью более 50 Вт. Паяльники бывают разной мощности и обычно работают от сети переменного тока 230 В. Однако у них нет контроля температуры. Низковольтные паяльники (например, 12 В) обычно являются частью паяльной станции и предназначены для использования с регулятором температуры. Правильный паяльник или станция с регулируемой температурой стоят дорого. Вот простая схема, обеспечивающая ручное управление температурой обычного паяльника на 12 В переменного тока.

Цепь регулятора температуры паяльника

Вот простая схема контроллера температуры паяльника для управления температурой паяльника. Это особенно полезно, если паяльник должен оставаться включенным в течение длительного времени, поскольку вы можете контролировать рассеивание тепла от утюга. Когда паяльник включен, ему требуется время, чтобы достичь точки плавления припоя. Просто подключите эту схему к паяльнику, как показано на рисунке, и утюг быстро достигнет точки плавления припоя.

Схема состоит из TRIAC1, DIAC1, потенциометра VR1, резистора и конденсатора. Триаки широко используются в приложениях управления питанием переменного тока. Они могут переключать высокое напряжение и высокий уровень тока, а также обе части сигнала переменного тока. Это делает симисторные схемы идеальными для использования в различных приложениях, где требуется переключение питания. Одним из конкретных применений симисторных цепей являются диммеры для домашнего освещения, а также они используются во многих других ситуациях управления мощностью, включая управление двигателем.

Диак — это двухполупериодный или двунаправленный полупроводниковый переключатель, который можно включать как в прямой, так и в обратной полярности. Название diac происходит от слова Diode AC switch. Диак — это электронный компонент, который широко используется для облегчения даже срабатывания симистора при использовании в переключателях переменного тока, и в результате они часто встречаются в регуляторах освещенности, таких как те, которые используются в домашнем освещении. Типичная схема симистора с диаком используется для плавного управления мощностью переменного тока, подаваемой на нагреватель.

Схема регулятора температуры паяльника

Triac BT136 зажигается при разных фазовых углах, чтобы получить температуру от нуля до максимума.Диак используется для управления запуском симистора в обоих направлениях. Потенциометр VR1 используется для установки температуры паяльника.

Схема может быть помещена в коробку с закрепленным сбоку потенциометром, чтобы его ручку можно было использовать снаружи коробки для регулировки температуры паяльника.

Статья была впервые опубликована в ноябре 2004 г. и недавно была обновлена.

КОНТРОЛЬ ТЕМПЕРАТУРЫ ПАЯЛА – Витражи, расходные материалы и вдохновение!

Опубликовано 12 ноября 2021 г.

Регуляторы температуры, как правило, представляют собой отдельные блоки, к которым подключается утюг.Они небольшие, простые в использовании и относительно недорогие.

Работает аналогично выключателю света. При наборе регулятора на более высокое или более низкое значение на утюг подается большее или меньшее количество электроэнергии. Это увеличивает или уменьшает температуру утюга, позволяя контролировать температуру наконечника.

https://www.stainedglassexpress.com/Glass-Tools/Soldering-Irons-and-Accessories/soldering-iron-temperature-controller.html

Утюги с керамическим нагревательным элементом

Комбинация термостата и утюга обеспечивает больший контроль и гибкость, чем утюг с регулируемой температурой наконечника, при работе с различными металлами и припоями.Ищите тот, который составляет не менее 80 Вт. Поскольку поток электричества к наконечнику постоянен и никогда полностью не прекращается, встречи с холодными точками практически исключены.

Паяльник Hakko FX 601 (stainedglassexpress.com)

Эти утюги являются относительно новыми для торговли витражами. Они сделаны с высокоэффективными керамическими нагревательными элементами. Подобно керамическим комнатным обогревателям, они обеспечивают постоянную температуру, потребляя меньше электроэнергии во время работы.При первоначальном нагреве и повторном нагреве в периоды «восстановления» они могут потреблять «всплеск» мощности, превышающий 100 Вт, а затем эффективно снижать потребление электроэнергии, часто ниже 60 Вт, в процессе пайки. Результат – эффективность и экономичность.

Замечательной особенностью керамических нагревательных утюгов является то, что они обычно достигают рабочей температуры менее чем за 60 секунд. Из трех типов утюгов керамический нагреватель лучше всего поддерживает постоянную температуру наконечника.

Утюги с регулируемой температурой насадки

Эти утюги снабжены внутренним регулятором в наконечнике, который не позволяет утюгу превысить заданную температуру.Примером может служить наконечник с температурой 600°F. Утюг нагревается до этой температуры, а затем «выключается». Когда требуется тепло, утюг снова «включается». Наконечники доступны для предварительно заданных температур до 800°F. Эти утюги просты в использовании для новичков, потому что температура поддерживается автоматически, однако по мере роста ваших навыков вы можете предпочесть самостоятельно контролировать количество тепла для различных ситуаций пайки. Ограниченный объем контроля может разочаровать по мере роста ваших навыков пайки.С этим типом утюга вы, вероятно, столкнетесь с «холодными точками», где утюг не расплавит ваш припой. Эти холодные пятна возникают, когда тепло уходит из наконечника быстрее, чем восполняется. Вам понадобится утюг мощностью не менее 100 Вт.

Weller 100 — один из таких утюгов.

Технология нагревателя из нержавеющей стали

Это хорошие стабильные утюги. Лучше всего использовать их с отдельным контроллером. Самым большим преимуществом является то, что если вы уроните этот утюг, у него нет керамического элемента, который очень легко сломается.Это маленькие рабочие лошадки.

Паяльник Weller SPG80 (stainedglassexpress.com)

Паяльник Pro 100 Вт (stainedglassexpress.com)

(PDF) Разработка саморегулирующегося паяльника на основе индукционного нагрева

Mazón-Valadez et al / DYNA 83 (196), стр. 159-167. Апрель 2016 г.

166

должен быть покрыт цилиндром из никеля в соответствии с надежным и быстрым критерием

для обеспечения его саморегулирования.Со своей стороны, CAU-151

также умеренно притягивается магнитом и более сложно определить быстрый критерий для его выбора. Рис. 9.

5. Выводы

Конструкция и конструкция недорогого паяльника

, отличающегося тем, что он работает за счет индукционного нагрева

, представлены в данной статье.Генератор магнитного поля этого

устройства представляет собой очень упрощенный резонансный инвертор, который исключает

множество электронных каскадов, пытаясь уменьшить

производственные затраты в промышленных масштабах. Действительно, устройство управляется

только с помощью коммерческой схемы генератора CMOS

технологии. Окончательное представление устройства похоже на традиционные паяльники сопротивления в форме карандаша

. Кроме того,

набор из трех различных паяльных наконечников из меди, покрытых

ферромагнитными материалами, был проанализирован для сопровождения

нового устройства, и можно определить критерий выбора

на основе эквивалентного сопротивления, определяемого по формуле используя

резонансный инвертор (при значении Rdc = 0.99 Ом), т. е.

0,61 Ом < R ≤ 0,91 Ом. Наконечник из меди, покрытый Fe с большим сопротивлением

, не мог достичь саморегулирования, даже когда

был покрыт Ni. Поэтому мы не рекомендуем использовать

эти насадки с этим устройством. При эквивалентном сопротивлении

, приближенном к 0,61 Ом, рекомендуется покрытие наконечника из чистого никеля толщиной

200 мкм для обеспечения саморегулирования

при температуре около 325 °С. Другим критерием

для выбора сменного паяльного жала на основе меди, то есть

, покрытого куском никеля и саморегулирующегося, является подтверждение с помощью

быстрого и качественного метода с использованием небольшого магнита

. слабое магнитное взаимодействие или притяжение,

указывает на очень небольшое присутствие ферромагнитного материала в покрытии

(поскольку Cu и Cr диамагнитны, а

парамагнетики соответственно) по сравнению с другим куском

с большим содержанием Fe, которое опять-таки не является рекомендуется для этой системы

.

Ориентировочная себестоимость устройства составляет

приблизительно 25 долларов США. Этот расчет учитывает только

стоимость всех деталей и включает все компоненты и принадлежности

, показанные на Рис. 3(A) и Рис.

3(С). Наконец, это устройство является очень полезным инструментом в любой электротехнической мастерской

или контрольно-измерительной лаборатории для выполнения технических

ремонтных работ или электроники.

Благодарности

Все авторы благодарны мексиканскому учреждению

CONACYT за ценную поддержку.

Ссылки

[1] Филд А.Б. Вихревые токи в больших проводах с щелевой обмоткой. Американский

Институт инженеров-электриков, Транзакции 26, стр. 761-788, 1905.

DOI: 10.1109/PAIEE.1905.6742159.

[2] Бурдио, М., Монтерде, Ф., Гарсия, Дж. Р., Барраган, Л. А. и Мартинес,

А., Последовательно-резонансный инвертор с двумя выходами для индукционного нагрева

кухонных приборов. Power Electronics, IEEE Transactions on, 20(4),

стр.815-822, 2005. DOI: 10.1109/TPEL.2005.850925.

[3] Боади А., Цучида Ю., Тодака Т. и Энокизоно, М., Проектирование

подходящей конструкции катушки высокочастотного индукционного нагрева по

с использованием метода конечных элементов. Magnetics, IEEE Transactions, 41(10),

, стр. 4048-4050, 2005. DOI: 10.1109/TMAG.2005.854993.

[4] Байындыр, Н.С., Кюкрер, О. и Якуп, М., Система PLL-

на основе DSP, управляемая, 50–100 кГц, 20 кВт, высокочастотная система индукционного нагрева

для поверхностной закалки и сварки.IEE

Proceedings — Electric Power Applications, 150(3), стр. 365-371,

2003. DOI: 10.1049/ip-epa:20030096.

[5] Грумс, Дж. П. и Мэттсон, Л. Дж., Метод индукционной сварки внутреннего пакета

с внешним контейнером, US 5416303A, [онлайн]. 16 мая 1995 г.

http://www.google.st/patents/US5416303.

[6] Джордан А., Шольц Р., Майер-Хауф К., Йоханнсен Вуст М.,

Надобный П.Дж., Ширра Х., Шмидт Х., Дегер С., Лёнинг С.,

Ланкш В. и Феликс Р. Презентация новой системы терапии магнитным полем

для лечения солидных опухолей человека магнитной

жидкостной гипертермией. Журнал магнетизма и. Магнитный. Materials,

225(1–2), pp. 118-126, 2001. DOI: 10.1016/S0304-8853(00)01239-

7.

[7] Cano, ME, Barrera, A., Estrada , JC, Hernandez, A. и Córdova,

T., Устройство индукционного нагревателя для исследований магнитной гипертермии

и измерения коэффициента удельного поглощения.Review of Scientific

Instruments, 82(11), стр. 114904-114904-6, 2011. DOI:

10.1063/1.3658818.

[8] Масон-Валадес, Эрнесто Эдгар и др. Разработка быстрого беспроводного паяльника

с помощью индукционного нагрева. DYNA 81(188), стр. 166-172,

2014. DOI: 10.15446/dyna.v81n188.41635.

[9] Миядзаки М., Система и способ индукционного нагрева паяльника

, US/2010/0258554 A1, 14 октября 2010 г.

[10] Snown C., Распределение переменного тока в цилиндрических проводниках,

en Scientific Papers of the Bureau of Standards, USA, Washington,

[Online]. 1925. 277. http://www.google.com/patents/US20100258554.

[11] Buschow, KHJ, Encyclopedia of Materials: Science and

Technology. Мичиган: Мичиганский университет, 8, Elsevier, 2001.

[12] Киттель, К. , Введение в физику твердого тела, Нью-Йорк: John Wiley

& Sons, 6-е изд., 1986.

[13] Браун, Г.Х., Хойлер, К.Н. и Bierwirth, RA, Theory and

применения радиочастотного нагрева, New York: D. Van

Nostrand Company, 1947.

[14] Dwight, HB, Точный метод расчета скин-эффекта в изолированных

трубках. . Журнал Американского института инженеров-электриков, 42(8),

, стр. 827–831, 1923. DOI: 10.1109/JoAIEE.1923.6593471.

[15] Джексон Дж. Д., Классическая электродинамика, Нью-Йорк: Wiley, 3-е изд.

1998.

[16] Yoshimura, K., et al. Паяльник со сменным жалом. США

[17] Патент № 8,569,657. [Онлайн]. 29 октября 2013 г. Доступно по адресу:

http://www.google.ms/patents/WO2005115670A2?cl=en.

[18] Кент Г.М. Способ изготовления сменных паяльных жал.

Патент США № 3,315,350. [Онлайн]. 25 апреля 1967 г. Доступно по адресу:

https://www.google.com/patents/US3315350.

[19] Льоренте, С. , Монтерде Ф., Бурдио Дж. М. и Асеро Дж., Сравнительное исследование

топологий резонансных инверторов, используемых в индукционных плитах,

Конференция и выставка прикладной силовой электроники, 7th. Ежегодник

IEEE, стр. 1168-1174, 2002 г. DOI: 10.1109/APEC.2002.989392.

[20] Йе, З., Джейн, П.К. и Sen, P.C., Полномостовой резонансный инвертор с модифицированной фазовой модуляцией

для высокочастотных распределительных систем переменного тока

, IEEE Transactions on Industrial Electronics,

54(1), стр.2831-2845, 2007. DOI: 10.1109/TIE.2007.896030.

[21] Goya, G.F., Cassinelli, N. и Ibarra-García, M.R., Устройство для применения гипертермии Magnetic

, PCT/ES2009/000235, [Online].

ноября 12 ноября 2009 года. Доступен по адресу:

https://www.google.com/patents/ep2283895A1?cl=en&dq=magneti

C + Hyperthermia + Application + Устройство & HL = ES-

419 & SA = X & Ved = 0ahukewitspikq8bkahxcrcykhw90dayq6

АЭИИДАА.

[22] Каллеха, Х., Быстродействующая схема управления резонансными инверторами,

International Journal of Electronics, 89(3), стр. 233-244, 2002. DOI:

10.1080/00207210210122550.

[23] Камли, М., Ямамото, С. и Абэ, М., Полумостовой инвертор

50–150 кГц для приложений индукционного нагрева. IEEE Transactions on

Industrial Electronics, 43(1), стр. 163-172, 1996. DOI:

10.1109/41.481422.

Паяльник с регулятором температуры, комплект паяльника, паяльник, микропаяльники, электрический припой, паяльник — Best Services, Нью-Дели

паяльник с регулятором температуры, комплект паяльника, паяльник, микроручки для пайки, электрический припой, припой утюг — Лучшие услуги, Нью-Дели | ID: 1

02855

Описание продукта

00% новый и высококачественный профессиональный паяльник отлично подходит для бессвинцовой пайки полупроводников — наконечник с железным покрытием и конструкция из нержавеющей стали обеспечивают более длительный срок службы — высококачественный долговечный нагреватель керамического типа. Профессиональный паяльный инструмент отлично подходит для бессвинцовой пайки полупроводников. Наконечник с железным покрытием и конструкция из нержавеющей стали обеспечивают более длительный срок службы. Высококачественный долговечный нагреватель керамического типа. Легкий вес с ручкой-карандашом.

Дополнительная информация

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания2008

Юридический статус фирмы Физическое лицо — владелец

Характер деятельности Поставщик услуг

Участник IndiaMART с апреля 2018 г.

GST07BHJPG0386C1ZM

Вернуться к началу

1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Схемы контроля температуры для паяльника своими руками.Схемы простых регуляторов для паяльника

Устройства для регулировки уровня напряжения, подаваемого на нагревательный элемент, часто используются радиолюбителями для предотвращения преждевременного разрушения жала паяльника и повышения качества пайки. Наиболее распространенные паяльники содержат два позитронных контактных переключателя и устройства SCR, установленные в подставке. В этих и других устройствах предусмотрена возможность выбора необходимого уровня напряжения. Сегодня используются самодельные и заводские установки.

Если нужно получить 40 Вт от паяльника мощностью 100 Вт, можно использовать схему на симисторе ВТ 138-600. Принцип работы заключается в обрезке синусоиды. Уровень отсечки и температуру нагрева можно регулировать с помощью резистора R1. Неоновый свет служит индикатором. Не надо его ставить. На радиаторе установлен симистор ВТ 138-600.

Корпус

Вся схема должна быть помещена в закрытый диэлектрический корпус. Стремление сделать устройство миниатюрным не должно ставить под угрозу безопасность его использования.Помните, что устройство питается от источника напряжения 220В.

Регулятор мощности SCR для паяльника

В качестве примера рассмотрим устройство, рассчитанное на нагрузку от нескольких ватт до сотен. Диапазон регулирования такого устройства варьируется от 50% до 97%. В устройстве используется тринистор КУ103В с током удержания не более одного миллиампера.

Отрицательные полуволны напряжения свободно проходят через диод VD1, обеспечивая примерно половину полной мощности паяльника.Его можно регулировать с помощью SCR VS1 во время каждого положительного полупериода. Прибор включается встречно-параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, который состоит из схемы установки времени R5R6C1 и однопереходного транзистора.

Положение ручки резистора R5 определяет время от положительного полупериода. Схема регулятора мощности требует температурной стабильности и повышенной помехозащищенности.Для этого можно зашунтировать переход управления резистором R1.

Цепочка R2R3R4VT3

Питание генератора осуществляется импульсами напряжением до 7В и длительностью 10 мс, формируемыми цепью R2R3R4VT3. Переход транзистора VT3 является стабилизирующим элементом. Он включается в обратном направлении. Мощность, рассеиваемая сетью резисторов R2-R4, будет уменьшена.

В схему регулятора мощности входят резисторы — МЛТ и R5 — СП-0,4. Можно использовать любой транзистор.

Плата и корпус для устройства

Для сборки данного устройства подойдет фольгированная стеклотекстолитовая плата диаметром 36 мм и толщиной 1 мм. Для ограждения можно использовать любые предметы, например пластиковые ящики или футляры из хорошо изолирующего материала. Вам понадобится основа для элементов вилки. Для этого к фольге можно припаять две гайки М 2,5, чтобы штыри при сборке прижимали плату к корпусу.

Недостатки тринисторов КУ202

При малой мощности паяльника регулирование возможно только в узкой области полупериода.В той, где удерживающее напряжение тринистора хотя бы немного ниже тока нагрузки. Температурной стабильности с помощью такого регулятора мощности паяльника добиться нельзя.

Бустерный регулятор

Большинство устройств стабилизации температуры работают только на снижение мощности. Напряжение можно регулировать от 50 до 100% или от 0 до 100%. Мощности паяльника может не хватить, если напряжение питания ниже 220 В или, например, если нужно выпаять большую старую плату.

Рабочее напряжение сглаживается электролитическим конденсатором, увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямляемая на конденсаторе, при питании от сети 220 В достигает 310 В. Оптимальную температуру нагрева можно получить даже при 170 В.

Мощные паяльники не нуждаются в бустер-регуляторах.

Необходимые детали для схемы

Для сборки удобного регулятора мощности можно использовать метод накладного монтажа возле розетки.Для этого нужны малогабаритные компоненты. Мощность одного резистора должна быть не менее 2 Вт, а остальных — 0,125 Вт.

Описание схемы повышающего регулятора мощности

На электролитическом конденсаторе С1 с мостом VD1 выполнен входной выпрямитель. Его рабочее напряжение не должно быть меньше 400 В. Выходная часть регулятора расположена на IRF840. С этим устройством можно использовать паяльник мощностью до 65 Вт без радиатора. Они могут нагреваться выше нужной температуры даже при пониженном электроснабжении.

Ключевой транзистор, расположенный на микросхеме DD1, управляется от ШИМ-генератора, частота которого задается конденсатором С2. устанавливается на устройства C3, R5 и VD4. Он питает микросхему DD1.

Для защиты выходного транзистора от самоиндукции установлен диод VD5. Его можно не делать, если регулятор мощности паяльника не будет использоваться с другими электроприборами.

Возможности замены деталей в регуляторах

Микросхема DD1 может быть заменена на К561ЛА7.Выпрямительный мост выполнен из диодов, рассчитанных на минимальный ток 2А. IRF740 можно использовать как выходной транзистор. Схема не нуждается в накладке, если все детали исправны и при ее сборке не было допущено ошибок.

Другие возможные варианты устройств рассеивания напряжения

Собраны простые схемы регуляторов мощности для паяльника, работающие на симисторах КУ208Г. Вся их хитрость в конденсаторе и неоновой лампе, которая, изменяя свою яркость, может служить индикатором питания.Возможное регулирование — от 0% до 100%.

При отсутствии симистора или лампочки можно использовать тиристор КУ202Н. Это очень распространенное устройство, имеющее множество аналогов. С его использованием можно собрать схему, работающую в диапазоне от 50% до 99% мощности.

Из компьютерного шнура можно сделать петлю для гашения возможных помех от симисторного или тиристорного включения.

Индикатор часового типа

Индикатор часового типа может быть встроен в регулятор мощности паяльника для большего удобства использования.Это нетрудно сделать. Неиспользуемое старое звуковое оборудование может помочь вам найти эти предметы. Устройства легко найти на местных рынках в любом городе. Хорошо, если один из таких лежит дома без дела.

Для примера рассмотрим возможность интеграции индикатора М68501 со стрелкой и цифровыми метками в регулятор мощности паяльника, который устанавливался в старые советские магнитофоны. Особенностью настройки является подбор резистора R4. Возможно, вам придется дополнительно выбрать устройство R3, если используется другой индикатор.Необходимо соблюдать соответствующий баланс резисторов при уменьшении мощности паяльника. Дело в том, что стрелка индикатора может отображать снижение мощности на 10-20% при реальном расходе паяльника в 50%, то есть вдвое меньше.

Заключение

Регулятор мощности для паяльника можно собрать, руководствуясь множеством инструкций и статей с примерами возможных различных схем. Качество припоя во многом зависит от хороших припоев, флюсов и температуры нагревательного элемента.Сложные устройства стабилизации или элементарной интеграции диодов могут быть использованы при сборке устройств, необходимых для регулирования входящего напряжения.

Такие устройства широко применяются для снижения, а также увеличения мощности, подводимой к нагревательному элементу паяльника в диапазоне от 0% до 141%. Это очень удобно. Есть реальная возможность работать при напряжении ниже 220 В. На современном рынке доступны качественные устройства, оснащенные специальными регуляторами. Заводские устройства работают только на снижение мощности.Буст регулятор придется собирать самому.

Для получения качественной и красивой пайки требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки используемого припоя. Предлагаю несколько схем самодельных тиристорных терморегуляторов для нагрева паяльника, которые с успехом заменят многие несравнимые по цене и сложности промышленные.

Внимание, следующие тиристорные цепи терморегуляторов не имеют гальванической развязки от электрической сети и прикосновение к токоведущим элементам цепи может привести к поражению электрическим током!

Для регулировки температуры жала паяльника используются паяльные станции, в которых поддерживается оптимальная температура жала паяльника в ручном или автоматическом режиме.Доступность паяльной станции для домашнего мастера ограничена высокой ценой. Для себя я решил вопрос регулирования температуры, разработав и изготовив регулятор с ручной плавной регулировкой температуры. Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, а практика показала, что ручной регулировки вполне достаточно, так как напряжение в сети стабильное и температура в помещении тоже стабильная.

Классическая схема тиристорного регулятора

Классическая тиристорная схема регулятора мощности паяльника не удовлетворяла одному из моих основных требований, отсутствие излучающих помех в питающую сеть и эфир.А для радиолюбителя такие помехи лишают возможности полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев применения такая схема тиристорного регулятора может быть с успехом использована, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60 Вт. Поэтому я решил представить эту схему.

Для того, чтобы понять, как работает схема, остановлюсь подробнее на принципе работы тиристора.Тиристор представляет собой полупроводниковый прибор, который может быть либо открытым, либо закрытым. для его открытия необходимо подать на управляющий электрод положительное напряжение 2-5 В, в зависимости от типа тиристора, относительно катода (обозначен на схеме буквой k). После того, как тиристор открылся (сопротивление между анодом и катодом стало равным 0), закрыть его через управляющий электрод невозможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (обозначенное буквами а и к на схеме) не станет близким к нулю.Это так просто.

Классическая схема регулятора работает следующим образом. Напряжение сети переменного тока подается через нагрузку (лампу накаливания или обмотку паяльника) на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (схема 1). Когда средний вывод резистора R1 находится в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться.Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку потечет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1 его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и потребуется больше времени, чтобы напряжение на нем достигло 2-5 В, поэтому тиристор не откроется сразу, а через какое-то время.Чем больше значение R1, тем больше время заряда С1, тиристор откроется позже и мощность, получаемая нагрузкой, будет пропорционально меньше. Таким образом, вращением ручки переменного резистора регулируют температуру нагрева паяльника или яркость свечения лампочки накаливания.

Выше представлена ​​классическая схема тиристорного регулятора, выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), номиналы резисторов R1 и R2 уменьшены, а R3 исключен, а номинал электролитического конденсатор увеличен.При повторении схемы может потребоваться увеличение емкости конденсатора С1 до 20 мкФ.

Схема простейшего тиристорного регулятора

Вот еще одна простейшая схема тиристорного регулятора мощности, упрощенная версия классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип ее работы такой же, как и у классической схемы. Схемы отличаются только тем, что регулирование в этой схеме терморегулятора происходит только по положительному периоду сети, а отрицательный период прохождения через VD1 неизменен, поэтому мощность можно регулировать только в пределах от 50 до 100%.Для регулировки температуры нагрева жала паяльника большего и не требуется. Если исключить диод VD1, то диапазон регулировки мощности станет от 0 до 50%.

Если в разрыв цепи из R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно заменить на обычный емкостью 0,1 мФ. Для указанных выше схем подходят тиристоры, КУ103В, КУ201К(Л), КУ202К(Л, М, Н), рассчитанные на прямое напряжение более 300 В.Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Вышеуказанные схемы тиристорных регуляторов мощности могут быть успешно использованы для управления яркостью светильников, в которых установлены лампы накаливания. Регулировать яркость светильников, в которых установлены энергосберегающие или светодиодные лампочки, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто нарушит их нормальную работу. Лампочки будут светить на полную мощность или моргать и это даже может привести к их преждевременному выходу из строя.

Схемы можно использовать для регулировки при напряжении питания в сети переменного тока 36 В или 24 В. Нужно только уменьшить номиналы резисторов на порядок и применить тиристор соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Цепь тиристорного регулятора, не излучающая помех

Основным отличием схемы представленного регулятора мощности паяльника от представленных выше является полное отсутствие радиопомех в электрической сети, так как все переходные процессы происходят в то время, когда напряжение в питающей сети равно нулю.

Приступая к разработке терморегулятора для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко воспроизводимой, комплектующие должны быть дешевыми и доступными, высокая надежность, минимальные габариты, КПД близкий к 100%, отсутствие излучающих помех, возможность модернизации.

Схема регулятора температуры работает следующим образом. Напряжение переменного тока от сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получают постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1). Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничено по амплитуде до 9 В, и имеет другую форму (схема 2). Результирующие импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая напряжение питания около 9 В для микросхем DD1 и DD2. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает тактовый импульс для работы схемы. С R1 сформированный сигнал поступает на 5-й и 6-й выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, который инвертирует поступающий сигнал и преобразует его в короткие прямоугольные импульсы (схема 3). С 4-го выхода DD1 импульсы поступают на 8-й вывод D триггера DD2.1, работающего в режиме триггера RS. DD2.1, так же как и DD1.1, выполняет функцию инвертирования и формирования сигнала (схема 4).

Обратите внимание, что сигналы на схемах 2 и 4 практически совпадают, и казалось, что можно подать сигнал с R1 напрямую на вывод 5 DD2.1. Но исследования показали, что в сигнале после R1 много помех, идущих от питающей сети, и без двойного формирования схема работала не стабильно.И ставить дополнительные LC-фильтры при наличии свободных логических элементов нецелесообразно.

На триггере DD2.2 собрана схема управления регулятором температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 поступают прямоугольные импульсы с вывода 13 DD2.1, которые с положительным фронтом перезаписывают уровень на выводе 1 DD2.2, присутствующий в данный момент на входе D микросхемы (вывод 5 ). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.2 подробно. Скажем, на выводе 2 логическая единица. Через резисторы R4, R5 конденсатор С2 будет заряжаться до напряжения питания. Когда на вывод 2 придет первый импульс с положительным перепадом, появится 0 и конденсатор С2 быстро разрядится через диод VD7. Следующая положительная разность на выводе 3 установит логическую единицу на выводе 2 и через резисторы R4, R5 начнет заряжаться конденсатор С2.

Время зарядки определяется постоянной времени R5 и C2. Чем выше значение R5, тем дольше будет заряжаться C2.Пока С2 не зарядится до половины напряжения питания на выводе 5, будет логический ноль и положительные импульсы на входе 3 не изменят логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только то количество импульсов из питающей сети, которое задано резистором R5, и самое главное, будут происходить перепады этих импульсов при переходе напряжения в питающей сети через ноль . Отсюда и отсутствие помех от работы терморегулятора.

С вывода 1 микросхемы DD2.2 импульсы поступают на инвертор DD1.2, служащий для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1. При подаче на затвор VS1 положительного потенциала тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, подстройка за счет работы DD2.2 нагрев паяльника осуществляется ступенчато. При R5 равном нулю подается 50 % мощности (схема 5), при повороте на определенный угол уже 66 % (диаграмма 6), затем уже 75 % (диаграмма 7). Таким образом, чем ближе к номинальной мощности паяльника, тем плавнее работает регулировка, что позволяет легко регулировать температуру жала паяльника. Например, паяльник мощностью 40 Вт можно настроить на мощность от 20 до 40 Вт.

Конструкция и детали регулятора температуры

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклопластика.Поскольку схема гальванически не изолирована от сети, плата размещена в небольшом пластиковом корпусе бывшего переходника с электрической вилкой. На ось переменного резистора R5 надевается пластиковая ручка. Вокруг ручки на корпусе регулятора для удобства регулировки степени нагрева паяльника расположена шкала с условными цифрами.

Шнур от паяльника припаивается непосредственно к плате. Можно сделать подключение паяльника разъемным, тогда к регулятору температуры можно будет подключать другие паяльники.Удивительно, но ток, потребляемый схемой управления терморегулятором, не превышает 2 мА. Это меньше, чем потребляет светодиод в цепи освещения выключателей света. Поэтому принимать специальные меры по обеспечению температурного режима устройства не требуется.

Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, на современный тиристор МКР100-6 или МКР100-8, рассчитанный на ток коммутации до 0.8 А. При этом можно будет управлять нагревом паяльника мощностью до 150 Вт. Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. IN4007 идеален (Uрев = 1000 В, I = 1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт.

Нет необходимости регулировать регулятор мощности. С целыми деталями и без ошибок установки заработает сразу.

Схема была разработана много лет назад, когда в природе не существовало компьютеров и уж тем более лазерных принтеров, и поэтому чертеж печатной платы я сделал по своей старой технологии на диаграммной бумаге с шагом сетки 2,5 мм. Затем рисунок клеил клеем «Момент» на плотную бумагу, а саму бумагу приклеивал к фольгированному стеклотекстолиту. Далее на самодельном сверлильном станке были просверлены отверстия и от руки прочерчены дорожки будущих проводников и контактные площадки для пайки деталей.

Сохранен чертеж тиристорного регулятора температуры. Вот его фотография. Первоначально диодный мост выпрямителя VD1-VD4 был изготовлен на микросборке КЦ407, но после того, как микросборка была дважды разобрана, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для снижения помех, излучаемых тиристорными регуляторами мощности в электрическую сеть, применяются ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые бусины можно найти во всех импульсных блоках питания для компьютеров, телевизоров и других изделий. Эффективный подавляющий ферритовый фильтр можно установить на любой тиристорный регулятор. Достаточно пропустить провод, подключающийся к электрической сети, через ферритовое кольцо.

Ферритовый фильтр следует устанавливать как можно ближе к источнику помех, то есть к месту установки тиристора. Ферритовый фильтр может располагаться как внутри корпуса прибора, так и снаружи его.Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто пропустить через кольцо сетевой провод.

Кольцо ферритовое можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите цилиндрическое утолщение изоляции на проводе. В этом месте расположен высокочастотный шумовой ферритовый фильтр.

Достаточно срезать ножом пластиковую изоляцию и снять ферритовое кольцо. Наверняка у вас или ваших друзей есть ненужный интерфейсный кабель от струйного принтера или старого ЭЛТ-монитора.

Типичная проблема при работе с паяльником – подгорание жала. Это связано с его высоким нагревом. Во время работы паяльные операции требуют неодинаковой мощности, поэтому приходится использовать паяльники разной мощности. Лучше всего использовать паяльник с регулируемой температурой для защиты устройства от перегрева и скорости изменения мощности. Это позволит за считанные секунды изменить рабочие параметры и продлить срок службы устройства.

История происхождения

Паяльник — это инструмент, предназначенный для передачи тепла контактирующему с ним материалу. Его прямое назначение – создание неразъемного соединения путем расплавления припоя.

До начала 20 века существовало два типа паяльных аппаратов: газовые и медные. В 1921 году изобретатель из Германии Эрнст Сакс изобрел и зарегистрировал патент на паяльник, который нагревался электрическим током. В 1941 году Карл Веллер запатентовал инструмент-трансформер, напоминающий пистолет.Пропуская ток через его наконечник, он быстро нагревался.

Двадцать лет спустя тот же изобретатель предложил использовать термопару в паяльнике для контроля температуры нагрева. Конструкция состояла из двух металлических пластин, спрессованных между собой с разным тепловым расширением. С середины 60-х годов, в связи с развитием полупроводниковой техники, паяльник стали выпускать в импульсном и индукционном типе работы.

Типы паяльников

Основным отличием паяльных аппаратов является их максимальная мощность, от которой зависит и температура нагрева.Кроме того, электрические паяльники делятся по величине питающего их напряжения. Их выпускают как для сети переменного напряжения 220 вольт, так и для его постоянных значений различной величины. Разделение паяльников также происходит по типу и принципу действия.

По принципу работы бывают:

• нихром;
• керамика;
• импульс;
• индукционный;
• горячий воздух;
• инфракрасный;
• газ;
• открытого типа.

По внешнему виду они стержневые и молотковые. Первые предназначены для точечного обогрева, а вторые – для обогрева определенной площади.

Принцип работы

Работа большинства устройств основана на преобразовании электрической энергии в тепловую. Для этого внутри устройства расположен нагревательный элемент. Но некоторые типы устройств просто нагреваются на огне или используют воспламеняемый направленный поток газа.

В нихромовых устройствах используется проволочная спираль, по которой проходит ток.Спираль расположена на диэлектрике. Когда катушка нагревается, она передает тепло медному наконечнику. Температура нагрева регулируется датчиком температуры, который при достижении определенной величины нагрева отключает спираль от электросети, а при ее остывании снова подключает к ней. Термодатчик — это не что иное, как термопара.

В керамических паяльниках в качестве нагревателей используются стержни. Регулировка в них чаще всего осуществляется понижением напряжения, подаваемого на керамические стержни.

Индукционное оборудование питается от индуктора. Наконечник покрыт ферромагнетиком. С помощью катушки индуцируется магнитное поле и в проводнике возникают токи, приводящие к нагреву острия. В процессе эксплуатации наступает такой момент, что жало теряет свои магнитные свойства, нагрев прекращается, а при остывании свойства возвращаются и нагрев восстанавливается.

Работа импульсных паяльников основана на использовании высокочастотного трансформатора.Вторичная обмотка трансформатора имеет несколько витков из толстого провода, концы которых являются нагревателями. Преобразователь частоты увеличивает частоту входного сигнала, которая уменьшается на трансформаторе. Нагрев регулируется регулировкой мощности.

Термовоздушный паяльник, или, как его еще называют, термофен, в процессе работы использует горячий воздух, который нагревается при прохождении через спираль из нихрома. Температуру в нем можно регулировать как уменьшением напряжения, подаваемого на провод, так и изменением потока воздуха.

Устройства, использующие инфракрасное излучение, стали одним из видов паяльников. Их работа основана на процессе нагрева излучением с длиной волны до 10 мкм. Для регулирования используется сложный блок управления, изменяющий как длину волны, так и ее интенсивность.

Газовые горелки представляют собой обычные горелки, в которых вместо наконечника используются сопла разного диаметра. Температурный контроль практически невозможен, кроме изменения скорости выхода газа с помощью заслонки.

Поняв принцип работы паяльника, вы сможете не только самостоятельно его ремонтировать, но и модифицировать его конструкцию, например, сделать регулируемым.

Устройства регулировки

Цена на терморегулируемые паяльники в несколько раз выше, чем на обычные устройства. Поэтому в некоторых случаях есть смысл купить хороший обычный паяльник, а регулятор сделать самому. Таким образом, паяльное оборудование управляется двумя методами управления:

Контроль температуры позволяет получить более точные показания, но проще реализовать контроль мощности. В этом случае регулятор можно сделать независимым и к нему подключить различные устройства.

Стабилизатор универсальный

Паяльник с термостатом можно сделать с помощью диммера заводского изготовления или сконструировать самостоятельно по аналогии. Диммер — это регулятор, который изменяет мощность, подаваемую на паяльник. В сети 220 вольт протекает переменный ток синусоидальной формы. Если этот сигнал обрезать, то на паяльник будет подаваться уже искаженная синусоида, а значит, изменится и значение мощности.Для этого перед нагрузкой в ​​разрыв включается устройство, которое пропускает ток только в момент достижения сигналом определенного значения.

Диммеры различаются по принципу действия. Ими могут быть:

Схема диммера реализована с использованием различных радиодеталей : тиристоров, симисторов, специализированных микросхем. Самая простая модель диммера поставляется с механической ручкой. Принцип работы модели основан на изменении сопротивления в цепи. По сути, это тот же реостат. Симисторные диммеры отсекают передний фронт входного напряжения. Контроллеры используют в своей работе сложную электронную схему понижения напряжения.

Диммер проще сделать самому, используя для этого тиристор. Для схемы не потребуются дефицитные детали , а собирается она простым настенным креплением.

Работа устройства основана на возможности открывать тиристор в моменты времени, когда на его управляющий выход подается сигнал.Входной ток, поступающий на конденсатор через цепочку резисторов, заряжает его. При этом динистор открывается и пропускает через себя на короткое время ток, подаваемый на управление тиристором. Конденсатор разряжен, тиристор закрыт. В следующем цикле все повторяется. Изменяя сопротивление цепи, регулируют продолжительность заряда конденсатора, а значит и время открытого состояния тиристора. Таким образом устанавливается время, в течение которого паяльник подключен к сети 220 вольт.

Простой термостат

Взяв за основу стабилитрон TL431, можно собрать простой термостат своими руками. Такая схема состоит из недорогих радиодеталей и практически не нуждается в настройке.

Стабилитрон VD2 TL431 включен по схеме компаратора с одним входом. Значение необходимого напряжения определяется делителем, собранным на резисторах R1-R3. В качестве R3 используется терморезистор, свойство которого уменьшать сопротивление при нагреве.С помощью R1 устанавливается значение температуры, при котором прибор отключает паяльник от источника питания.

При достижении стабилитроном значения сигнала, превышающего 2,5 вольта, он пробивается, и через него подается питание на коммутационное реле К1. Реле подает сигнал на управляющий выход симистора и паяльник включается. При нагреве сопротивление датчика температуры R3 уменьшается. Напряжение на TL431 падает ниже сравниваемого и цепь питания симистора разрывается.

Для паяльных инструментов мощностью до 200 Вт симистор можно использовать без радиатора. В качестве реле подойдет РЭС55А с рабочим напряжением 12 вольт.

Повышенная мощность

Бывает, что возникает необходимость не только уменьшить мощность паяльного оборудования, но и, наоборот, увеличить ее. Суть идеи в том, что можно использовать напряжение, возникающее на сетевом конденсаторе, номинал которого составляет 310 вольт. Это связано с тем, что сетевое напряжение имеет амплитудное значение, равное 1.в 41 раз превышает его действующее значение. Из этого напряжения формируются импульсы прямоугольной амплитуды.

Путем изменения коэффициента заполнения можно регулировать эффективное значение импульсного сигнала от нуля до значения, в 1,41 раза превышающего эффективное значение входного напряжения. Таким образом, мощность нагрева паяльника изменится от нуля до удвоенной номинальной мощности.

Входная часть представляет собой стандартный собранный выпрямитель. Выходной блок выполнен на полевом транзисторе VT1 IRF840 и способен коммутировать паяльник мощностью 65 Вт.Работой транзистора управляет микросхема с широтно-импульсной модуляцией DD1. Конденсатор С2 находится в корректирующей цепи и задает частоту генерации. Питание микросхемы осуществляется от радиодеталей R5, VD4, C3. Диод VD5 служит для защиты транзистора.

Паяльная станция

Паяльная станция представляет собой, по сути, тот же регулируемый паяльник. Отличается от него наличием удобной индикации и дополнительных приспособлений, помогающих облегчить процесс пайки.Обычно такое оборудование подключается к электрическому паяльнику и фену. При наличии опыта радиолюбителя можно попробовать собрать схему паяльной станции своими руками. Он основан на микроконтроллере (МК) ATMEGA328.

Такой МК программируется на программаторе, для этого подойдет Adruino или самодельное устройство. К микроконтроллеру подключен индикатор, в качестве которого используется жидкокристаллический дисплей LCD1602. Управление станцией простое, для этого используется переменное сопротивление 10 кОм.Поворотом первого задается температура паяльника, вторым задается температура фена, а третьим можно уменьшить или увеличить поток воздуха фена.

Полевой транзистор, работающий в ключевом режиме, вместе с симистором устанавливается на радиатор через диэлектрическую прокладку. Светодиоды используются с низким потреблением тока, не более 20 мА. Паяльник и фен, подключаемые к станции, должны иметь встроенную термопару, сигнал с которой обрабатывается МК.Рекомендуемая мощность паяльника 40 Вт, фена не более 600 Вт.

Потребуется источник питания на 24 вольта с силой тока не менее двух ампер. Для питания можно использовать готовый переходник от моноблока или ноутбука. Помимо стабилизированного напряжения, содержит различные виды защиты. А можно сделать самому аналогового типа. Для этого потребуется трансформатор со вторичной обмоткой, рассчитанной на 18-20 вольт, и выпрямительный мост с конденсатором.

После сборки схемы проводится ее наладка. Все операции связаны с регулировкой температуры. В первую очередь выставляется температура на паяльнике. Например, выставляем на индикаторе 300 градусов. Затем, прижимая термометр к наконечнику, с помощью регулируемого резистора устанавливают температуру, соответствующую реальным показаниям. Точно так же калибруется температура фена.

Все радиоэлементы удобно покупать в китайских интернет-магазинах.Такое устройство без учета самодельного корпуса будет стоить около ста долларов США со всеми аксессуарами. Прошивку для устройства можно скачать здесь: http://x-shoker.ru/lay/pajalnaja_stancija.rar.

Конечно, начинающему радиолюбителю будет сложно собрать своими руками цифровой терморегулятор. Поэтому вы можете приобрести готовые модули стабилизации температуры. Представляют собой платы с распаянными разъемами и радиодеталями. Вам нужно только купить корпус или сделать его самостоятельно.

Таким образом, используя термостабилизатор паяльника, легко добиться его универсальности. При этом диапазон изменения температуры достигается в диапазоне от 0 до 140 процентов.

Работа у многих связана с использованием паяльника. Для некоторых это просто хобби. Паяльники бывают разные. Они могут быть простыми, но надежными, это могут быть современные паяльные станции, в том числе инфракрасные. Для получения качественной пайки необходимо иметь паяльник необходимой мощности и нагревать его до определенной температуры.

Рисунок 1. Схема регулятора температуры, собранного на тиристоре КУ 101Б.

Помочь в этом деле призваны различные терморегуляторы для паяльника. Они продаются в магазинах, но умелые руки могут самостоятельно собрать такое устройство с учетом своих требований.

Преимущества регуляторов температуры

Большинство домашних мастеров с юных лет пользуются паяльником мощностью 40 Вт. Раньше было сложно купить что-то с другими параметрами.Сам по себе паяльник удобный, им можно паять многие предметы. Но пользоваться им при монтаже электронных схем неудобно. Вот тут-то и пригодится помощь терморегулятора для паяльника:

Рис. 2. Принципиальная схема простейшего регулятора температуры.

• жало паяльника прогревается до оптимальной температуры;
• продлевается срок службы наконечника;

Радиодетали

• никогда не перегреваются;
• не произойдет отслоения токоведущих элементов на печатной плате;
• в случае вынужденного перерыва в работе паяльник не нужно отключать от сети.

Перегретый паяльник не удерживает припой на жалом, он капает с перегретого паяльника, делая место пайки очень хрупким. Жало покрыто слоем накипи, который счищается только наждачной бумагой и напильниками. В результате появляются кратеры, которые также нужно удалять, укорачивая длину жала. Если использовать терморегулятор, этого не произойдет, наконечник всегда будет готов к использованию. Во время перерыва в работе достаточно уменьшить его нагрев, не отключая от сети.После перерыва горячий инструмент быстро наберет нужную температуру.

Вернуться к содержанию

Простые схемы регулятора температуры

В качестве регулятора можно использовать ЛАТР (лабораторный трансформатор), диммер для настольной лампы, блок питания КЭФ-8, современную паяльную станцию.

Рисунок 3. Схема переключателя регулятора.

Современные паяльные станции способны регулировать температуру жала паяльника в разных режимах — вручную, в полностью автоматическом режиме. Но для домашнего мастера их стоимость весьма значительна. Из практики видно, что автоматическая регулировка практически не нужна, так как напряжение в сети обычно стабильное, температура в помещении, где производится пайка, тоже не меняется. Поэтому для сборки можно использовать простую схему регулятора температуры, собранного на тиристоре КУ 101Б (рис. 1). Этот регулятор успешно используется для работы с паяльниками и лампами до 60Вт.

Этот регулятор очень прост, но позволяет изменять напряжение в диапазоне 150-210 В.Длительность нахождения тиристора в открытом состоянии зависит от положения переменного резистора R3. Этот резистор регулирует напряжение на выходе устройства. Пределы регулировки задаются резисторами R1 и R4. Подбором R1 устанавливается минимальное напряжение, R4 – максимальное. Диод Д226Б можно заменить любым с обратным напряжением более 300 В. Тиристор подойдет КУ101Г, КУ101Э. Для паяльника мощностью свыше 30 Вт диод нужно брать Д245А, тиристор КУ201Д-КУ201Л.Плата после сборки может выглядеть примерно так, как показано на рис. 2.

Для индикации работы устройства регулятор может быть оснащен светодиодом, который будет загораться при наличии напряжения на его входе. Не будет лишним и отдельный выключатель (рис. 3).

Рис. 4. Принципиальная схема терморегулятора с симистором.

С хорошей стороны зарекомендовала себя следующая схема регулятора (рис. 4). Изделие получается очень надежным и простым.Требуется минимум деталей. Основным из них является симистор КУ208Г. Из светодиодов достаточно оставить HL1, который будет сигнализировать о наличии напряжения на входе и работе регулятора. Корпусом для собранной схемы может быть коробка подходящих размеров. Для этой цели можно использовать электрическую розетку или распределительную коробку со шнуром питания и вилкой. Ось переменного резистора необходимо вывести наружу и надеть на пластиковую ручку. Рядом можно нанести градуировку. Такое простое устройство способно регулировать нагрев паяльника в пределах примерно 50-100%.При этом мощность нагрузки рекомендуется в пределах 50 Вт. На практике схема проработала на 100 Вт без последствий в течение часа.

При работе с электропаяльником температура жала должна оставаться постоянной, что является гарантией качественного паяного соединения.

Однако в реальных условиях этот показатель постоянно меняется, что приводит к охлаждению или перегреву нагревательного элемента и необходимости установки в силовых цепях специального регулятора мощности паяльника.

Колебания температуры жала паяльника можно объяснить следующими объективными причинами:

• нестабильность входного напряжения питания;
• большие тепловые потери при пайке объемных (массивных) деталей и проводников;
• значительных колебаний температуры окружающей среды.

Для компенсации влияния этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, поддерживающий температуру жала в заданных пределах.

Однако, если вы хотите сэкономить на обустройстве домашней паяльной станции, регулятор мощности вполне можно сделать своими руками. Для этого потребуются базовые знания в области электроники и предельная внимательность при изучении приведенных ниже инструкций.

Принцип работы контроллера паяльной станции

Существует множество схем самодельных регуляторов нагрева паяльника, входящих в состав домашней станции. Но все они работают по одному и тому же принципу, который заключается в контроле количества мощности, подаваемой на нагрузку.

Распространенные варианты самодельных электронных регуляторов могут отличаться по следующим признакам:

• тип электронной схемы;
• элемент, используемый для изменения мощности, подаваемой на нагрузку;
• количество шагов регулировки и другие параметры.

Вне зависимости от версии любой самодельный контроллер паяльной станции представляет собой обычный электронный выключатель, ограничивающий или увеличивающий полезную мощность в змеевике нагрева нагрузки.

В результате основным элементом регулятора на станции или вне ее является мощный блок питания, обеспечивающий возможность варьировать температуру наконечника в строго заданных пределах.

Пример классического со встроенным регулируемым модулем питания показан на фото.

Управляемые диодные преобразователи

Каждый из возможных вариантов приборов отличается своей схемотехникой и регулирующим элементом. Есть схемы регуляторов мощности на тиристорах, симисторах и других вариантах.

Тиристорные устройства

По своей схемотехнике большинство известных блоков управления изготавливаются по тиристорной схеме с управлением от специально сформированного для этого напряжения.

На фото показана двухрежимная схема маломощного тиристорного регулятора.

С помощью такого устройства можно управлять паяльниками, мощность которых не превышает 40 Вт. Несмотря на малые габариты и отсутствие вентиляционного модуля, преобразователь практически не греется ни на одном допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка переменного резистора R4 устанавливается в крайнее правое положение схемы, а тиристор VS2 полностью закрывается.

Питание к паяльнику подается по цепочке с диодом VD4, на котором значение напряжения снижено примерно до 110 вольт.

Во втором режиме работы регулятор напряжения (R4) выведен из крайнего правого положения; причем в среднем положении тиристор VS2 приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается загоранием индикатора VD6, срабатывающего при выходном напряжении питания около 150 вольт.

Дальнейшим вращением ручки регулятора R4 можно будет плавно увеличивать выходную мощность, поднимая ее выходной уровень до максимального значения (220 вольт).

Симисторные преобразователи

Другой способ организации управления паяльником предполагает использование электронной схемы, построенной на симисторе и также рассчитанной на маломощную нагрузку.

Эта схема работает по принципу снижения действующего значения напряжения на полупроводниковом выпрямителе, к которому подключена полезная нагрузка (паяльник).

Состояние управляющего симистора зависит от положения «ползунка» переменного резистора R1, изменяющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе мощность, подводимая к паяльнику, уменьшается примерно вдвое.

Самый простой вариант управления

Простейший регулятор напряжения, представляющий собой «усеченный» вариант двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда ожидаются длительные перерывы в работе и нет смысла постоянно держать паяльник включенным.

В открытом положении переключателя на него подается малоамплитудное напряжение (около 110 вольт), что обеспечивает низкую температуру нагрева наконечника.

Для приведения прибора в рабочее состояние достаточно включить тумблер S1, после чего жало паяльника быстро нагревается до необходимой температуры, и можно продолжать пайку.

Такой термостат для паяльника позволяет снизить температуру жала до минимального значения в промежутках между пайками. Это свойство замедляет процессы окисления в материале наконечника и значительно продлевает срок его службы.

На микроконтроллере

В том случае, если исполнитель полностью уверен в своих силах, он может взяться за изготовление термостабилизатора для паяльника, работающего на микроконтроллере.

Данный вариант регулятора мощности выполнен в виде полноценной паяльной станции с двумя рабочими выходами с напряжением 12 и 220 вольт.

Первый из них имеет фиксированное значение и предназначен для питания миниатюрных слаботочных паяльников. Эта часть устройства собрана по обычной схеме трансформатора, которую в силу простоты можно не рассматривать.

На втором выходе самодельного регулятора для паяльника действует переменное напряжение, амплитуда которого может изменяться в пределах от 0 до 220 вольт.

Схема этой части регулятора, совмещенная с контроллером типа PIC16F628A и цифровым индикатором выходного напряжения, также представлена ​​на фото.

Для безопасной работы оборудования с двумя разными выходными напряжениями самодельный регулятор должен иметь разные по конструкции (несовместимые) розетки.

Такая предусмотрительность исключает возможность ошибок при подключении паяльников, рассчитанных на разное напряжение.

Силовая часть такой схемы выполнена на симисторе ВТ 136 600, а мощность в нагрузке регулируется кнопочным переключателем с десятью положениями.

Переключением кнопочного регулятора можно изменять уровень мощности в нагрузке, обозначаемый цифрами от 0 до 9 (эти значения отображаются на дисплее встроенного в устройство индикатора).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, можно рассмотреть станцию, предназначенную для подключения паяльников с жалом Т12.

Этот промышленный образец устройства, управляющего режимом нагрева подключенного к нему паяльника, способен регулировать температуру жала в диапазоне от 9 до 99 градусов.

С его помощью также возможен автоматический переход в режим ожидания, при котором температура жала паяльника снижается до установленного инструкцией значения.Причем продолжительность этого состояния можно регулировать в диапазоне от 1 до 60 минут.

Добавим к этому, что в данном приборе также предусмотрен режим плавного снижения температуры жала в течение такого же регулируемого промежутка времени (1-60 минут).

В завершение обзора регуляторов мощности для паяльных устройств отметим, что их изготовление в домашних условиях не является чем-то совсем недоступным рядовому пользователю.

При наличии некоторого опыта работы с электронными схемами и внимательном изучении изложенного здесь материала любой может справиться с этой задачей вполне самостоятельно.

Регулятор мощности паяльного инструмента с таймером предварительного нагрева — Поделитесь проектом

Пару месяцев назад я купил «Raspberry Pi Pico», чтобы получить некоторый практический опыт и создать с его помощью несколько потрясающих проектов. Но с тех пор он просто лежит у меня на столе и пылится. Сегодня, после очень долгого ожидания, я, наконец, решил создать короткий видеоурок, чтобы показать вам, ребята, как начать работу с Raspberry Pi Pico.Рассматриваемые темы В этом уроке я собираюсь обсудить: 1. Что такое Raspberry Pi Pico? 2. Технические характеристики платы3. Как запрограммировать Pico с помощью C/C++ и MicroPython a. Программирование Raspberry Pi Pico с помощью «Arduino IDE» i. Подготовка Arduino IDE ii. Загрузка примера Blink iii. Демо б. Программирование Raspberry Pi Pico с использованием «Tonny Python IDE» i. Установка MicroPython на Pico ii. Установка Tonny Python IDE iii. Загрузка примера Blink iv. Демо4. Разница между Raspberry Pi Pico и Arduino5.Преимущества и недостатки этой платы Что такое Raspberry Pi Pico? Raspberry Pi Pico — недорогой микроконтроллер. Он может использоваться для управления другими электронными модулями и датчиками так же, как и любой другой микроконтроллер. Pico — это не одноплатный компьютер с Linux, а скорее микроконтроллер, такой как Arduino. Поскольку это микроконтроллер, он не несет всех накладных расходов, которые приносит компьютер, и, следовательно, потребляет гораздо меньше тока. на самом деле он больше похож на Arduino, чем на Raspberry Pi. Pico не является конкурентом Raspberry Pi Zero, на самом деле он может работать вместе с обычным Pi.Pico поддерживает макет и имеет 40 контактов GPIO, работающих при напряжении 3,3 В (по 20 с каждой стороны). Он оснащен двухъядерным процессором ARM Cortex M0+. Мозг Пико — микросхема микроконтроллера RP2040 разработана Raspberry Pi в Великобритании. Он может питаться либо через порт micro USB, либо через контакт VSYS GPIO, обеспечивая напряжение в диапазоне от 1,8 В до 5,5 В. Технические характеристики PicoRaspberry Pi Pico абсолютно отличается от всех других моделей Raspberry Pi. Pico — один из первых микроконтроллеров, использующих процессор RP2040 «Pi Silicon».Это специальная «система на чипе» (SoC), разработанная командой Raspberry Pi в Великобритании, которая оснащена двухъядерным процессором Arm Cortex M0+ с тактовой частотой 133 МГц, 264 КБ SRAM и 2 МБ флэш-памяти для хранения файлов на нем. Технические характеристики:- Микроконтроллер: RP2040, разработанный Raspberry Pi в Великобритании- Процессор: двухъядерный процессор Arm Cortex-M0+, гибкая тактовая частота до 133 МГц- Входная мощность: 1,8–5,5 В постоянного тока- Рабочая температура: от -20°C до +85 °C- Размеры: 51,0 x 21,0 мм — Встроенные датчики: датчик температуры — Память: 264 КБ встроенной внутренней SRAM и может поддерживать до 16 МБ внешней флэш-памяти 2 МБ встроенной флэш-памяти QSPI (Adafruit’s Feather RP2040, функции 16 МБ памяти) — GPIO: он имеет 40 сквозных контактов GPIO, также с зубчатым краем — 26 × многофункциональный 3.Контакты GPIO 3 В, которые включают в себя 3 аналоговых входа (аналоговые входы — это то, чего не хватает Raspberry Pi. Они используют переменное напряжение для подключения к таким устройствам, как потенциометры, джойстик или LDR) — 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-разрядных АЦП, 16 × управляемых каналов ШИМ — 8 × программируемых конечных автоматов ввода-вывода (PIO) для пользовательской поддержки периферийных устройств, которые могут разгрузить ЦП многие виды критичных по времени процессов — Другие особенности: — 1 × содержит 1 × Контроллер USB 1. 1 и PHY с поддержкой хоста и устройства. Точные часы и таймер на кристалле. Режимы ожидания и ожидания с низким энергопотреблением. Pi Computers — обеспечивает программирование методом перетаскивания с использованием запоминающего устройства через USB. Самый большой недостаток Raspberry Pi Pico заключается в том, что на нем нет Wi-Fi или Bluetooth.ESP32 и ESP8266, которые вы можете купить по сходной цене, поставляются с Wi-Fi и Bluetooth (ESP32). Конечно, мы можем добавить беспроводную связь через внешние компоненты, однако для ее работы потребуются немного больше знаний и опыта. прошить код на микроконтроллер через USB. Схема распиновки: Вот вид сверху на распиновку на Raspberry Pi Pico. Метки контактов находятся на нижней стороне платы.Как запрограммировать Pico с использованием C/C++ и MicroPythonPi Foundation официально поддерживает MicroPython и C/C++, однако язык программирования высокого уровня, такой как CircuitPython (разветвление MicroPython, созданное Adafruit), и редактор Drag and Drop Python, такой как Pico Piper, который добавляет дополнительные улучшения и может использоваться для программирования плат Pico. Программирование Raspberry Pi Pico с использованием Arduino IDEPython и C/C++ отлично подходит для программирования Picos. Однако возможность программировать Pico точно так же, как Arduino, поможет нам интегрировать Pico в экосистему Arduino.Одна из лучших причин для этого — наличие библиотек для интеграции модулей, датчиков и других сложных вещей без необходимости писать весь код с нуля. Подготовка Arduino IDEДля запуска откройте Tools > Доски > Диспетчер плат и найдите «Pico», выберите «Arduino Mbed OS RP2040 Boards» и нажмите кнопку «Установить». Подключите кабель micro USB к Pico, а затем нажмите и удерживайте кнопку «BOOTSEL», прежде чем подключать USB-кабель к компьютеру.Отпустите BOOTSEL, как только диск RPI-RP2 появится на вашем компьютере. Теперь перейдите в Инструменты > Port, и теперь вы сможете увидеть номер COM-порта.ii. Загрузка примера BlinkПерейдите в раздел «Файлы» > Примеры > Основы > Моргните и нажмите «Загрузить», это загрузит код на плату Pico.iii. ДемонстрацияПосле того, как IDE завершит загрузку кода, вы увидите, как мигает встроенный светодиод Pico. Теперь вы можете использовать Pico как Arduino и программировать его с помощью Arduino IDE. Программирование Raspberry Pi Pico с помощью Tonny Python IDE. его на компьютер через USB, а затем перетаскивая на него файлы.я. Установка MicroPython на PicoДля установки MicroPython на Pico требуется скопировать на него файл «UF2». Файл UF2 представляет собой «файл двоичных данных», который содержит программу, которую можно перенести с ПК на микроконтроллер, такой как печатная плата Arduino или Pico. Чтобы загрузить MicroPython на Pico:1. Загрузите «Файл MicroPython UF2» по ссылке, указанной в описании ниже.2. Подключите кабель micro USB к Pico, а затем нажмите и удерживайте кнопку «BOOTSEL», прежде чем подключать кабель USB к компьютеру.Отпустите BOOTSEL, как только на вашем компьютере появится диск RPI-RP2.3. Перетащите файл UF2 на том RPI-RP2. 4. Ваш Pico перезагрузится. Вот и все, теперь вы используете MicroPython на своем Pico. ii. Установка Tonny Python IDE Для написания кода и сохранения файлов в Pico мы будем использовать «Thonny Python IDE». Thonny поставляется со встроенным Python 3.7, поэтому для изучения программирования вам понадобится всего одна простая программа установки. Для начала: 1. Загрузите и установите «Thonny» бесплатно с веб-сайта Thonny для вашей версии ОС.Ссылка на сайт в описании ниже. Примечание. Если вы используете «Raspberry Pi OS», на ней уже установлен Thonny, но, возможно, потребуется обновить его до последней версии sudo apt update && sudo подходящее обновление -y2. Подключите Raspberry Pi Pico к компьютеру. Затем в Thonny выберите Инструменты > Параметры и перейдите на вкладку «Переводчик». В раскрывающемся списке интерпретатора выберите «MicroPython (Raspberry Pi Pico)». Выпадающее меню порта можно оставить для «автоматического обнаружения Pico».Нажмите «ОК», чтобы закрыть. 3. Появится всплывающая оболочка Python под названием «REPL» (чтение, оценка, печать, цикл), показывающая, что Pico подключен и работает. iii. Загрузка Blink Пример1. Нажмите на панели главного редактора Thonny и введите следующий код, чтобы переключить встроенный светодиод. Из импорта машины Pin, Timerled = Pin(25, Pin.OUT)timer = Timer()def blink(timer):led.toggle() timer.init (частота = 2,5, режим = Timer.PERIODIC, обратный вызов = мигание) 2. Нажмите кнопку «Выполнить», чтобы выполнить код. 3. Тонни спросит, хотите ли вы сохранить файл на «Этот компьютер» или «Устройство MicroPython».Выберите «Устройство MicroPython». Введите «blink.py» в качестве имени файла. Убедитесь, что вы ввели «.py» в качестве расширения файла, чтобы Тонни распознал его как файл Python. IV. Демонстрация Теперь вы должны увидеть, как встроенный светодиод включается и выключается, пока вы не нажмете кнопку «Стоп». Разница между Raspberry Pi Pico и Arduino* До Raspberry Pi Pico компания Raspberry Pi всегда была известна своими одноплатными компьютерами. Однако в 2021 году Raspberry Pi Foundation сделала несколько шагов вперед и выпустила Raspberry Pi Pico, бросив прямой вызов Arduino и всем другим микроконтроллерам на основе плат. * Arduino впервые был представлен в 2005 году, и с тех пор на рынке были проданы миллионы модулей Arduino. По сравнению с этим отклик, полученный Pico после первого запуска в 2021 году, просто ошеломляет*. Оба устройства предназначены для автоматизации приложений, не требующих вмешательства человека. * Pico можно использовать отдельно или в сочетании с Arduino для целей автоматизации и искусственного интеллекта. * Оба модуля различаются по энергопотреблению, стоимости, функциональности и цене. * Платы Pico поставляются не распаянными, а Arduino поставляется предварительно припаянными или не распаянными.* Модуль Pico поддерживает MicroPython и C/C++, в то время как коды Arduino написаны на C/C++ с использованием Arduino.IDE. Итак, какой из них выбрать… Pico или Arduino? Преимущества и недостатки Теперь давайте посмотрим на плюсы и минусы этого микроконтроллера. board.Преимущества: * Raspberry Pi Pico — дешевый, очень маленький и простой в использовании микроконтроллер * Pico — это двухъядерное устройство, соединенное с высокопроизводительной шинной матрицей, что означает, что оба его ядра могут дать вам полную производительность одновременно * Pico потребляет очень низкое энергопотребление * Pico подходит для макетной платы * Pico можно запрограммировать с помощью C/C++ и MicroPython * Pico можно запрограммировать с помощью Arduino IDE * Pico имеет 26-кратное многофункциональность 3. Контакты GPIO 3 В (23 цифровых + 3 аналоговых) * Pico поставляется с 8 программируемыми входами/выходами (PIO) и 2 аналоговыми входами * Pico загружается быстро и не требует безопасного завершения работы Недостатки: * Pico полностью лишен WiFi и Bluetooth без каких-либо дополнительных ons * На верхней стороне платы отсутствует маркировка GPIO * Плата поставляется не распаянной, поэтому вам придется припаять контакты разъема или установить ее на поверхность, чтобы использовать ее в своем проекте * Контакты GPIO рассчитаны на 3,3 В, что можно рассматривать как недостаток, однако устройства, рассчитанные на 5 В, все еще могут использоваться с 3 В через делитель напряжения или преобразователь логического уровня.* Pico по-прежнему использует порт micro-USB. В то время как многие другие микроконтроллеры перешли на USB-C, Pico по-прежнему поставляется с портом micro-USB. и великолепный Raspberry Pi Pico в вашем следующем проекте. Бьюсь об заклад, в вашей голове должно быть много проектных идей, так что берите все необходимое и начинайте программировать. И чего же вы ждете??? Спасибо Еще раз спасибо за проверку моего поста. Я надеюсь, что это поможет вам.Если вы хотите поддержать меня, подпишитесь на мой канал YouTube: https://www.youtube.com/user/tarantula3Сообщения в блоге: https://diyfactory007.blogspot.com/2022/01/getting-started-with-raspberry-pi -pico.htmlVideo: https://youtu.be/vO_2XWJDF70Другие ресурсы:Техническое описание RP2040: https://datasheets.raspberrypi.com/rp2040/rp2040-datasheet.pdfПроектирование оборудования с RP2040: https://datasheets.raspberrypi.com/ rp2040/hardware-design-with-rp2040.pdfТехническое описание Raspberry Pi Pico: https://datasheets.raspberrypi.com/pico/pico-datasheet.pdfНачало работы с Raspberry Pi Pico: https://datasheets.raspberrypi.com/pico/getting-started-with-pico.pdfMicroPython UF2: https://micropython.org/download/rp2-pico/rp2-pico-latest. Веб-сайт uf2Thonny: https://thonny.org/Piper Make: https://make.playpiper.com/CircuitPython 7.1.0: https://circuitpython.org/board/raspberry_pi_pico/Support My Work: BTC: 1M1PdxVxSTPLoMK91XnvEPksVuAa4J4dDpLTC: MQFkVkWimYngMwp5SMySbMP4 : DDe7Fws24zf7acZevoT8uERnmisiHwR5stETH: 0x939aa4e13ecb4b46663c8017986abc0d204cde60BAT: 0x939aa4e13ecb4b46663c8017986abc0d204cde60LBC: bZ8ANEJFsd2MNFfpoxBhtFNPboh7PmD7M2Thanks, ча снова в моей следующей статье.
