Розетка с заземлением и без заземления в чем разница: Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Содержание

Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Установка розетки с заземлением

Автор Alexey На чтение 6 мин. Просмотров 749 Опубликовано 21.01.2016
Обновлено 22.01.2016

Детальный ответ на вопрос, как подключить розетку с заземлением, или даже обычную, может привести человека без опыта в лёгкое замешательство.

Розетка внутреннего исполнения с заземлениемРозетка внутреннего исполнения без заземления

Уверенно решить данную задачу поможет наведённое ниже пошаговое описание всего процесса подключения, будет дано объяснение, почему так важна розетка с заземлением. Независимо от количества контактов, выбор розетки следует осуществлять под девизом: качество от надёжного производителя, иначе бракованная сердцевина может треснуть в момент затяжки болта на клемме.

Учитывая, что количество потребителей электроэнергии в квартире постоянно возрастает, меняя старую розетку на новую, лучше, чтобы она была двойная. Для дополнительной безопасности желательно, чтобы розетка была снабжена защитными шторками. Из инструментов понадобятся:

индикатор фазного напряжения;
крестообразная и плоская отвертка;
кусачки, или плоскогубцы со встроенными кусачками;
небольшой нож.

Что такое заземление розетки?

Дальше нужно определиться, какой тип установки будет производиться – наружная (накладные розетки), или скрытая (розетки устанавливаются в подрозетник внутри стены).

розетка наружного исполнения с заземлением

Для ответа на вопрос о том, как подключить розетку с заземлением, нужно убедиться в наличии этого заземления – третьего провода PE (protection Earth), что в переводе на язык электрика означает: защитный проводник для обеспечения электробезопасности, имеющий электрическое соединение с заземляющим устройством.

О важности провода PE речь пойдёт ниже. Если к месту монтажа приходят два провода, то проводник PE отсутствует, и розетка будет без заземления. Правила устройств электроустановок (ПУЭ) требуют наличия провода PE в домашней электросети, но придётся временно отстрочить выполнение этого правила, если на данный момент замена проводки не представляется возможной.

Зачем нужно заземление в розетке?

При попадании фазного напряжения на металлический корпус не заземлённого электроприбора велика вероятность поражения электрическим током при случайном касании.

В случае заземления, потенциал на корпусе будет значительно меньше фазного напряжения, а если сопротивление заземления небольшое, то есть, оно хорошее, стационарное, сделанное по всем правилам, то должен сработать автомат защиты.

Если на вводе установлено устройство защитного отключения (УЗО), то оно выключит питание сразу в момент утечки. Описание систем заземления выходит за рамки данной статьи. Всё что нужно знать на этом этапе – проводник PE является самой важной частью проводки.

Последствия неполадок провода PE и как заземлить розетку.

Допустим, розетка с заземленим установлена повсеместно в доме, УЗО отсутствует, на вводе или где-то в квартире образовался разрыв проводника PE. При попадании фазного напряжения на корпус одного электроприбора, под напряжением окажутся все металлические поверхности остальных электроприборов, подключённых к сети – таких как бойлер, холодильник, стиральная машина.

Это смертельно опасно! Если в многоквартирном доме имеется некачественное заземление PE шины или вовсе отсутствует (халатность монтажа, или отрезали на металлолом), то под опасным напряжением могут оказаться все жильцы многоквартирного дома.

Стоит побеспокоиться о собственной безопасности, и сообща пригласить специалиста с соответствующим оборудованием, чтобы измерить сопротивление заземления. В случае с частным домом, заземление каждой розетки зависит от качества заземляющего устройства, и его монтаж лучше доверить специалистам.

Таким образом, будет решён вопрос о том, как заземлить розетку в глобальном плане.

Изучение розетки

Разобравшись с наличием провода PE в квартире, узнав его защитные свойства, и поняв, почему так опасна розетка без надлежащего заземления, идём в магазин. В любом случае, пусть будет выбрана розетка с заземлением – рано или поздно придётся менять всю домашнюю сеть, и даже, если дизайн будущих розеток будет другим, на руках останется запасная.

Независимо от типа – двойная или ординарная, с заземлением или без, открытой или скрытой установки, монтаж розетки начинают с того, что откручивают лицевую панель, для чего нужна соответствующая отвёртка.

Нужно внимательно изучить сердцевину – в зависимости от модели, способ подключения проводов может быть разным. Как правило, имеются две симметричные клеммы фазного и нулевого проводника и контакт PE.

Основные элементы розетки

В некоторых изделиях клеммы спрятаны внутри сердцевины, для проводов имеются пары отверстий, которые фиксируются болтами или зажимающими соединениями. В магазине нужно проконсультироваться, как подключить розетку с заземлением, ведь у каждой модели способ установки и подсоединение проводов имеет свои технические нюансы.

Установка и подключение розетки

Допустим, подрозетник надёжно сидит в стене, или, в случае открытой (наружной) установки – дюбели на своём месте, и можно начинать непосредственно монтаж сердцевины. Дальше нужно чётко следовать приведённому алгоритму действий.

Выключить напряжение, проверить индикатором. Осторожно зачистить провода, и выяснить, где какой провод находится. Проводник PE, к которому подключается заземляющий контакт розетки, имеет жёлтый цвет с зелёной полосой.

Если все три провода одинакового цвета, то нужно смастерить самодельный измерительный инструмент, состоящий и обычного патрона, лампочки и двух подключенных к нему проводов. Найти подключение PE проводника в щитке на общей шине, и временно его отсоединить, предварительно отключив все электроприборы в квартире.

Найти заземление и выполнить подключение

Включить напряжение. Найти фазный провод индикатором, между ним и одним из двух остальных подключить лампочку. Если она загорелась – значит это фаза и ноль, а оставшийся – заземление. Снова выключить питание.

Коротко о важном замена розетки

Подключить провода к соответствующим клеммам, если они выступают из подрозетника не более чем на 10 см., — иначе не уместятся. Принято фазный провод подключать справа. Крепко затянуть болты, проверить надёжность крепления проводов. Осторожно вставить подключенную сердцевину в подрозетник, следить за тем, чтобы провода нигде не зажимались, и не попали под скобы.

Закручивая шурупы, прижать рамку розетки к подрозетнику. Зажать болты, которые разжимают фиксирующие скобы. Ещё раз проверить затяжку клемм, убедиться, что провода на своём месте. Установить лицевую панель.

Подсоединить обратно PE проводник на щитке. Включить напряжение. Если есть УЗО, проверить заземление подключенной розетки можно замкнув изолированным проводом нулевой и PE контакт. УЗО должно сработать. Включить УЗО, подключить любой электроприбор для окончательной проверки.

Розетки без заземления — можно или опасно?

При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными.

Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс.

Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать.

Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.

Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).

Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Историческая справка: После Второй мировой войны европейские страны приняли решение модернизировать электросети, проложив в дом третий проводник — «землю», что стоило немало средств и времени. СССР и ОВД отказались от такого решения. Как результат, страны СНГ сейчас на первом месте в Европе по количеству бытовых пожаров из-за аварий в сети.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом.

При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Ток течет по пути наименьшего сопротивления. У человеческого организма 1000 Ом (1 кОм), потому сопротивление заземления должно быть меньше данного показателя.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Будьте осторожны! Когда Вы прикасаетесь одним концом к фазе, второй — тоже оказывается под напряжением. Ни в коем случае не прикасайтесь к нему голой рукой, чтобы не получить удар.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра. Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность. Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

Приварить больше электродов к контуру;
Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Зачем в квартире УЗО?

Даже недорогое устройство защитного отключения хорошо реагирует на утечки тока в электроприборах. Работает по принципу измерения параметров на входе в сеть (фазе) и выходе (нейтрали). Если вдруг возникает утечка на корпус, электричество начинает протекать в землю. На выходе получается меньше электричества, чем на входе, на что реагирует УЗО и расцепляет контакты.

Согласно ПУЭ и СНиП, в каждом доме и квартире обязательно наличие защиты от утечек дифференциальных токов в виде УЗО или дифавтомата.

РЭС требует наличия, как минимум, одного УЗО — на вводе. Но, для безопасности этого мало.

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку.

На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Полноценный набор дифзащиты для квартиры выглядит именно так:

Ввод — 300мА;
Розеточные группы — 30мА;
Детская комната — 10мА;
Ванная — 10мА.

Если поставить вводное УЗО на 30мА, то совокупность утечек по дому может легко превышать этот показатель. Будут потери за счет нагревания кабеля, ослабленных контактов и прочих «слабых мест». Это нормальное явление, но суммарная «утечка» превысит 30мА. В результате возникнет ложное срабатыванием, и дифзащита будет постоянно отключать сеть.

Кроме того, всегда обращайте внимание на характеристику расцепления:

Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Правильно подобрав характеристики и установив достаточное количество УЗО, Вы будете защищены от опасных утечек, даже если в квартире старая проводка.

Зачем тогда заземление?

Стоит ли переделывать всю сеть, вскрывать и менять десятки метров кабеля, розетки, если дешевле и проще поставить дифзащиту? Да, стоит!

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться.

Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка.

Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом.

УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили.

Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Во вторичном жилье щиток скорее всего был собран до Вас, и неизвестно, как давно и что в нем стоит. Потому для собственной безопасности проверьте автоматику и в первую очередь дифзащиту.

Как проверить УЗО и дифавтомат?

Самый простой метод — с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

Также можно проверить «дедовским методом». Для этого нужно искусственно спровоцировать утечку. Возьмите патрон с лампочкой и двумя проводами, оголенными на концах. Вставьте один в фазный разъем розетки, а вторым прикоснитесь к боковым усикам. Должно сработать УЗО, после чего сеть обесточится.

Из предыдущего примера Вы помните, что если лампочка не загорается и дифзащита при этом тоже не срабатывает, значит току некуда течь, и заземление неисправно. Если лампочка стабильно горит, то дифзащита неисправна или присутствует зануление.

При осмотре новой квартиры внимательно изучите щиток. Автоматы и УЗО сомнительных китайских брендов лучше замените на более надежные европейские. Собрать хороший домашний щиток «с нуля» можно за каких-то 100$, но зато так Вы точно будете уверены в собственной безопасности.

Неработающее УЗО необходимо заменить, и чем быстрее, тем лучше. Единоразовая замена дифзащиты и розеток сделает сеть безопасной. Это обойдется всего в 15-20$, тем более Вы защитите себя и собственную квартиру от сетевых аварий.

В ином случае материальные убытки от пожара могут быть в сотни раз больше, не говоря уже о непоправимом вреду здоровью от удара тока. Не рискуйте, а инвестируйте в безопасность. Заземление и дифзащита — точно не лучшие источники для экономии личных средств.

Сетевой фильтр без заземления есть ли смысл?

Как заметил один из пользователей, вопрос на самом деле можно интерпретировать с двух сторон.

Первое — это сам фильтр без заземления, есть ли смысл использовать его.

Второе — это использование сетевого фильтра с заземлением в сети где нет заземления.

Чтобы точно ответить на этот вопрос надо разобраться для чего вообще нужен сетевой фильтр и каков его принцип работы.

Если не вдаваться подробно в физику электричества, а коснуться только лишь поверхностно, то получается мы используем напряжение равно 220 вольт и 50 герц, которое на графике имеет обычную синусоиду с ровными линиями. Это идеальный вариант!

На самом деле, в реальности, напряжение имеет очень много помех, как высокочастотных так и низкочастотных, и вот именно сетевой фильтр служит для того, чтобы эти вот высоко- и низко- частотные помехи отфильтровать и на выходе получить «нормальный и чистый» электрический ток для питания различных электроприборов.

Входное напряжение должно проходить через сетевой фильтр по определенным этапам, это в первую очередь конечно выключатель и предохранитель, далее напряжение должно пройти варистр, высокочастотный фильтр и защиту от перенапряжения. Это вот так грубо говоря можно определить что такое сетевой фильтр.

Высокочастотные помехи устраняются фильтрами — катушкой индуктивности, которая должна находиться в сетевом фильтре, она установлена как на нулевом проводе, так и на фазном.

Низкочастотные помехи отфильтровываются специальными катушками, где установлены резисторы с активным сопротивлением.

Многие люди неправильно воспринимают принцип действия сетевого фильтра и думают что сетевой фильтр должен защищать от перепадов напряжения и защищать человека и прибор от поражения электрическим током. Это не совсем верно сетевой фильтр всё-таки предназначен для того чтобы подавить низко и высокочастотные помехи в электрической сети.

Если вскрыть дорогой сетевой фильтр, там внутри вы обнаружите полноценные фильтра, где будет и блок конденсаторов, и катушка индуктивности, тем более для каждого нулевого или фазного провода своя, также там присутствует варистор.

А вот дешёвый сетевой фильтр может иметь в лучшем случае выключатель, предохранитель и несколько электродеталей.

Получается, что использовать сетевой фильтр с заземлением или без заземления в любом случае имеет смысл, только он будет, этот смысл, в том случае, если использовать качественный сетевой фильтр, именно он он будет фильтровать помехи, а также защитит прибор от перенапряжения.

А дешёвый сетевой фильтр — это наверное больше можно назвать удлинитель с предохранителем и выключателем, даже если этот сетевой фильтр имеет заземление. От короткого замыкания он конечно спасёт, всё-таки там должен стоять предохранитель, возможно большинство таких «сетевых фильтров» защитят от высокого скачка напряжения, но фильтровать ток с помехами они точно не будут.

Вот так примерно должен выглядеть сетевой фильтр внутри:

Как выглядит заземление на современной электрической розетке?

Розетки могут быть разными, наружные, внутренние.

Под внутреннюю розетку в стене делается глухое отверстие, устанавливается подрозетник.

Корпус розетки рассчитан на разные условия эксплуатации (есть розетки с влагозащищенном корпусом).

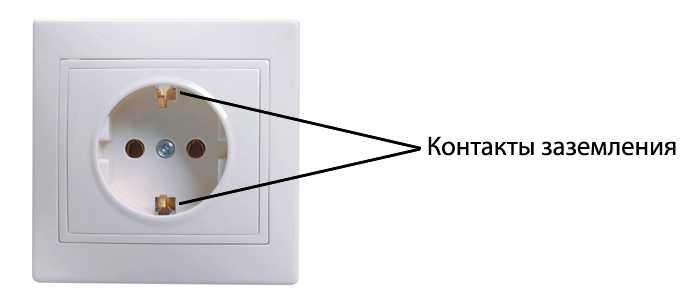

Как такового заземления («земли») в розетке нет, есть заземляющие контакты, но если в квартире (доме) нет заземления, то те самые контакты бесполезны.

У меня в старой квартире использовалась электропроводка алюминиевая, провод двухжильный, то есть «земли» нет.

Устанавливал и розетки с заземлением в том числе, так как вилки многих бытовых приборов (а они тоже с заземлением) подходят к таким розеткам.

Вот так выглядит

розетка с заземляющими контактами (с заземлением), это двойная розетка внутренняя.

В сравнении, понять проще, вот так выглядит та же двойная розетка, но без заземления.

Вот фото розетки с заземлением со снятой крышкой.

На фото виден тот самый заземляющий контакт.

К розеткам с заземлением нужна соответствующая проводка.

Если решили в квартире заменить электропроводку, то лучше сразу брать медный трехжильный провод.

Одна жила, это фаза, другая «ноль» третья, это заземление.

При подключении розетки главное не ошибиться с заземляющей жилой, провод обычно желто-зеленый.

Если перепутаете фазу и ноль, это не страшно.

Наружные (они же накладные) розетки с заземлением выглядят почти так же

то есть визуально можно определиться по наличию контактов, если они есть, это розетка с заземлением, если их нет, то без заземления.

И причем даже крышку розетки снимать нет необходимости.

И ещё розетки с заземлением, как и без заземления, рассчитаны на определенную нагрузку, например розетка на 10 Ампер выдерживает нагрузку до 2,2 кВт.

То есть розетки выбираются не толь ко по наличию, или отсутствию заземляющих контактов, хотя и это важно.

Если в розетку будет подключаться сразу несколько бытовых приборов, то учитывайте суммарную мощность тех самых приборов.

Вывод:

Розетка с заземлением (как и без него), это часть штепсельного соединения, часть потому что в этом соединении ещё и вилка присутствует.

Визуально такие розетки могут выглядеть по разному и даже цвет может быть разным.

Основное отличие (конструктивное), это заземляющие контакты у розетки с заземлением.

в чем разница между ними и удлинителями без заземления? Что это значит и какие лучше?

Удлинители с заземлением обязательны к применению в случае использования приборов, чувствительных к электропомехам. Их рекомендуют устанавливать там, где существуют повышенные риски перепадов напряжения, коротких замыканий. Разобраться в том, что это значит, в чем разница между ними и удлинителями без заземления, понять, какие лучше, поможет подробное рассмотрение наиболее важных моментов.

Что это значит?

Электрический удлинитель с заземлением представляет собой разновидность специальных изделий, позволяющих обеспечить подключение приборов в местах, где отсутствует возможность для прокладки стационарной сети. Такие компоненты снабжаются дополнительной жилой кабеля, позволяющей обеспечить защиту человека от поражения электротоком в случае короткого замыкания.

Удлинитель подключается к розеткам, имеющим дополнительный контакт, дает возможность снизить влияние электропомех, возникающих при близком соседстве большого количества бытовых приборов.

Их применение не является обязательным.

Но при длительной эксплуатации холодильника, стиральной машины, микроволновой печи с подключением через удлинитель необходимо предусмотреть риски короткого замыкания.

В этом случае вариант с заземлением станет хорошим решением для защиты электроприборов и потребителей от возможных неисправностей. Кроме того, такой удлинитель должен обязательно использоваться там, где включаются лампы со светодиодами, имеющими свойство накопления заряда в процессе работы.

Сравнение с другими видами

Разница между обычным удлинителем и его аналогом с заземлением — в имеющейся дополнительной жиле кабеля. Работает этот элемент только при наличии соответствующего ответного элемента в розетке жилого объекта. Если его нет, заземлению будет некуда уходить.

От сетевого фильтра такой удлинитель отличается тем, что он способен защитить от поражения электрическим током, предотвратить повреждение прибора и обгорание элементов проводки. В остальном их функции похожи.

В сетевом фильтре дополнительно установлен предохранитель, срабатывающий при возрастании нагрузки до критических пределов.

В случае с обычным удлинителем скачок напряжения может весьма плохо отразиться на работоспособности приборов.

Помимо разницы в назначении, существуют различия и в цветовой маркировке жил. В кабелях с удлинителем их сразу 3: фаза, 0 и заземление. Для каждой категории установлены свои нормативы.

Цвет провода заземления, при его наличии, может быть:

зеленым;
желтым;
двойным, с сочетанием этих тонов.

При отсутствии такой жилы функция отвода тока «в землю» работать не будет. В остальном исполнение специальных и обычных моделей удлинителей абсолютно стандартное.

Какой лучше выбрать?

При выборе удлинителя с заземлением нужно обязательно обращать внимание на ряд показателей, которые могут напрямую влиять на его работоспособность. Среди наиболее значимых критериев можно выделить следующие.

Длина кабеля и количество розеток. Не стоит гнаться за максимальными показателями, подключать в один источник множество приборов. Оптимально, если бытовой удлинитель с заземлением будет иметь провод 3-7 м. Максимальная нагрузка таких приборов ограничена 3,5 кВт, поэтому хватит 2-3 выходов для подключения.

Марка провода и сечение жил. Они определяются в зависимости от нагрузки. При максимальной — до 16А, сечение должно быть не менее 1,5 мм2. Минимальные показатели вдвое меньше. Кабель чаще всего ПВС — с изоляцией на ПВХ-основе, со стандартным диаметром от 5 мм. Для улицы оптимальна продукция с маркировкой КГ, КГ-ХЛ, ПРС.

Исполнение. Для качественных удлинителей с заземлением важно, чтобы в области разъема с вилкой и на входе кабеля в корпус стояли элементы, предотвращающие перегибание и вытягивание провода.

Вилку лучше выбирать литую, неразборную, соответствующую стандартам страны, в которой эксплуатируется оборудование. Использование дополнительных переходников негативно скажется на работе оборудования, может снизить эффективность системы заземления. Расположение входных отверстий должно быть диагональным, позволяющим подсоединять несколько приборов рядом.

Наличие влагозащиты. Обычные бытовые удлинители с показателем IP20 ее лишены. В кухне и ванной допускается применение оборудования с защитой от брызг — IP44 и выше. Уличное исполнение и высокую степень защищенности имеют только удлинители, маркированные IP65. Чем выше этот показатель, тем безопаснее будет применение оборудования в гараже или на участке.

Учитывая все эти рекомендации, выбрать подходящий удлинитель с заземлением для использования в домашней сети или на участке не составит труда.

Смотрите видео об удлиннителе с заземлением.

Нужно ли в квартире ставить розетки с заземлением ?

Можно ли подключить розетку с заземлением без заземления?

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Для чего нужно заземление в квартире?

Заземление применяется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от находящихся под напряжением токоведущих частей. Прикоснувшегося к такому прибору человека ударит током. …

Можно ли обойтись без заземления?

Если посмотреть, без заземления сейчас по стандартам ничего нет. Устройство защищенного отключения можно подключить без заземления, через данное устройство проходят два провода фазовый и нулевой, нагрузка на эти провода будет отслеживаться. Можно в доме установить УЗО, на весь дом, на всю квартиру.

Что такое заземленная розетка?

Розетка с заземлением — это обычная розетка, к которой кроме других проводов подключен еще провод заземления. … Обычно, люди считают, что процесс подключения розетки с заземлением или ее замены является чем-то сверхъестественным и сложным, и очень мало кто решается проделать эту манипуляцию самостоятельно.

Что лучше розетки с заземлением или без?

Если в вашем доме или квартире есть система заземления, выбор очевиден. Стоит однозначно использовать розетки с заземлением, так как это намного безопасней. Если же в вашем доме нет системы заземления, использовать данную опцию в розетках не получится.

Что делать если в доме нет заземления?

Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Для чего нужен контур заземления?

Изъясняясь сухим техничным языком, заземление подразумевает электрическое соединение с землей (грунтом) нетоковедущих частей электроустановок, выполненное преднамеренно. … Контур заземления необходим для того, чтобы ток распределился между человеком и заземляющим устройством обратно пропорционально их сопротивлениям.

Для чего нужно заземление в электроустановках?

В электротехнике при помощи заземления добиваются защиты от опасного действия электрического тока путём снижения напряжения прикосновения до безопасного для человека и животных значения. Также заземление применяется для использования земли в качестве проводника тока (например, в проводной электросвязи).

Для чего нужен удлинитель с заземлением?

Удлинитель – очень нужная вещь в каждом доме. … Заземление – это дополнительная защита от попадания тока на корпус удлинителя и его оплавления. В случае сбоя в подаче напряжения заземление также отведет и лишний ток от корпусов приборов, и при прикосновении к ним вас не ударит током. 31 мая 2016 г.

Как узнать есть ли земля в розетке?

На неподключенной клемме индикатор светиться не будет. Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта.

Как подключить заземление в розетке?

При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру.

Нужно ли заземление в розетке?

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. … Поэтому, заземление розеток должно быть в каждом доме.

Как обозначается заземление на розетке?

В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т».

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в Соединенных Штатах, то увидите два вертикальных паза и круглое отверстие с центром под ними. Левый слот немного больше правого. Левый слот называется « нейтральный », правый слот называется « hot », а отверстие под ними называется « земля ». Штыри вилки вставляются в эти гнезда розетки.

Если вы читали Как работают батареи, вы знаете, что электричество должно течь в цепи . В батарее электричество течет от одной клеммы батареи к другой. В домашней розетке мощность перетекает с горячего на нейтральный. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема к нейтральному, и электричество течет через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку. Электроэнергия будет течь от горячего контакта через нить накала и обратно к нейтральному контакту, создавая при этом свет.

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества. Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор в металлическом корпусе имеет трехконтактную розетку. Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления состоит в том, чтобы защитить людей, которые используют приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус теперь горячий, и любой, кто к нему прикоснется, получит смертельный удар.Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать штепсельную вилку , чтобы можно было подключить трехконтактный прибор к двухконтактной розетке? Ничего особенного — прибор по-прежнему будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

Объявление

Первоначально опубликовано: 1 апреля 2000 г.

Разница между нейтралью и заземляющими проводниками в электротехнике

Нейтральный и заземляющий провода часто путают вне электроснабжения, поскольку оба проводника имеют нулевое напряжение. На самом деле, если вы по ошибке подключите заземляющий провод как нейтраль, большинство устройств будет работать правильно. Однако такое соединение противоречит нормам, поскольку каждый проводник выполняет свою функцию в электрической установке.

Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтрального и заземляющего проводов. Стандартные цвета упрощают электромонтаж , делая его более безопасным .

Цвета нейтрального провода: белый или серый
Цвета заземляющих проводов: зеленый, желто-зеленый или неизолированный

Эти цвета изоляции разрешены только для нейтрального и заземляющего проводов, и их использование для любой из фаз под напряжением противоречит нормам. Электрики работают с предположением, что проводка этих цветов находится под нулевым напряжением, и использование белой или зеленой изоляции для проводника под напряжением было бы смертельной ловушкой (и в первую очередь против норм).

Получите профессиональный электрический дизайн для вашего следующего строительного проекта.

Роль нейтрального проводника в электрических цепях

Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия доставляется в виде тока через разность напряжений.Напряжение передается по токоведущему проводнику, но нейтральный провод также необходим для двух важных функций:

Служит точкой отсчета нулевого напряжения.
Завершает цепь, обеспечивая обратный путь для тока, подаваемого токоведущим проводом.

Если к электрическому устройству подключен только токоведущий провод, он не активируется, потому что ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидроэлектрической турбине требуется выход для движения: если выход турбины заблокирован, вода не может течь и турбина не может вращаться.

Когда установка использует трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба токоведущих проводника несут напряжение, но ток может течь, потому что они имеют различных напряжений.
Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя токоведущими проводниками и без нейтрального проводника.Здесь действует тот же принцип: ток может течь между токоведущими проводниками при разном напряжении.

Даже если некоторые нагрузки не используют нейтральный провод в трехфазной установке, это необходимо для однофазных нагрузок, которые используют только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи нейтрализуются, и нейтральный проводник проводит нулевой ток. Однако это невозможно в реальных установках, и нейтральный провод несет дисбаланс тока между тремя фазами.

Роль заземляющего проводника в электрических цепях

Заземляющий провод имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию. Как следует из названия, этот проводник обеспечивает заземленное соединение всех приборов и оборудования.

В нормальных условиях весь ток возвращается через нейтральный проводник, а заземляющий провод не имеет тока.
Когда происходит короткое замыкание в линии, заземляющий провод обеспечивает обратный путь для тока замыкания.Устройства электрической защиты могут обнаружить это состояние, и они немедленно отключают цепь от источника питания.

Без заземления приборы и оборудование будут находиться под напряжением, если их случайно коснется токоведущий провод. Неисправность не отключается, так как устройства защиты могут реагировать только при возникновении тока короткого замыкания в заземляющем проводе. В этом случае любой, кто прикоснется к поверхности под напряжением, получит удар электрическим током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод необходим даже при отсутствии нейтрального провода.Например, если в двигателе используются три токоведущих провода и нет нейтрали, заземление все равно требуется, потому что любой из токоведущих проводов может вызвать неисправность.

Правильный выбор размеров нейтрального провода и заземляющего проводника

Провода под напряжением подбираются с учетом ожидаемого тока, и то же самое относится к нейтральным проводам в однофазных цепях (они пропускают тот же ток, что и провод под напряжением). Однако для трехфазных цепей применяются другие правила: обычно используется тот же размер провода, что и для фазных проводов, но в некоторых случаях требуется больший размер провода для нейтрального проводника.

Заземляющие проводники для параллельных цепей подбираются в зависимости от мощности устройства защиты от сверхтоков с использованием таблиц, приведенных в NEC.
С другой стороны, размеры заземляющих проводов для главного служебного входа рассчитываются в зависимости от емкости служебных проводов. NEC предоставляет таблицы для обоих случаев.

Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормами.Это не только обеспечивает безопасность, но и позволяет быстро согласовать проект с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

В чем разница между нейтралью, землей и землей?

Основное различие между нейтралью, землей и землей?

Чтобы понять разницу между нейтралью, землей и землей, мы должны сначала понять необходимость этих вещей.

нейтральный

Нейтраль — это обратный путь для цепи переменного тока, которая должна пропускать ток в нормальных условиях.Этот ток может возникать по многим причинам, в первую очередь из-за дисбаланса фазных токов, а иногда также из-за 3-й и 5-й гармоник.

Могут быть и другие причины, но величина этого тока составляет долю фазного тока, а в некоторых случаях он может быть даже в два раза больше фазного тока. Таким образом, предполагается, что нейтральный провод всегда заряжен (в активной цепи). Этот нейтральный провод подключается к земле (путем заземления), чтобы второй вывод нейтрального провода находился под нулевым потенциалом.

Земля или Земля

Земля или заземление предназначен для обеспечения безопасности от утечки или остаточных токов в системе через путь наименьшего сопротивления.В то время как фаза и нейтраль подключены к основной силовой проводке, земля может быть подключена к корпусу оборудования или к любой системе, которая в нормальных условиях не проводит ток, но в случае некоторого нарушения изоляции должна пропускать небольшой ток.

Этот ток исходит не напрямую от провода под напряжением или фазы, а от вторичных звеньев, которые не контактировали с системой под напряжением в нормальном состоянии. Этот ток обычно намного меньше, чем ток основной линии или фазный ток, и в большинстве случаев имеет порядок мА.Но этого тока утечки достаточно, чтобы убить кого-нибудь или вызвать пожар. Такой ток проходит по пути с низким сопротивлением и направляется на землю через заземляющий провод.

Из-за разницы в применении мы никогда не смешиваем заземление нейтрали и земли. Однако оба они обоснованы (конечно, процесс может быть другим). Если оба будут смешаны, то заземляющий провод, который не должен пропускать ток в нормальных условиях, может иметь некоторые заряды и станет опасным.

Хорошо знать:

Разница между заземлением и заземлением.

Нет разницы между заземлением и заземлением, но это те же самые термины, которые используются для заземления или заземления.

Заземление — это слово, обычно используемое для заземления в североамериканских стандартах , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как Заземление используется в европейских , странах Содружества и стандартах B ritain, таких как IS и IEC и т. Д.

Проще говоря, Заземление — синонимы.Оба слова используются для обозначения одного и того же

Вы также можете прочитать:

Должен ли я заменить розетку с двумя контактами на трехконтактную? — Cool Today

Наш профессиональный ответ? да. Если у вас есть более старый дом (построенный до 1962 года), в котором есть двухконтактные розетки, наиболее безопасным вариантом будет подключение этих розеток к заземленной трехконтактной розетке .

Почему?

Потому что двухконтактные розетки являются «незаземленными», то есть в них нет дополнительного «заземляющего» провода, который защищает вас от возможных скачков напряжения.А без этой дополнительной защиты вы подвергаетесь более высокому риску:

Поражение электрическим током
Электрический пожар
Поврежденная электроника

Давайте подробнее рассмотрим в этих двух разных типах торговых точек.

Нужен профессионал, чтобы заменить двухконтактную розетку на трехконтактную? Просто свяжитесь с нами , и мы сразу же пришлем электрика.

Двухконтактная и трехконтактная розетки: в чем разница?

Основное различие между двухконтактной розеткой и трехконтактной розеткой состоит в том, что трехконтактная розетка имеет заземляющий провод, а двухконтактная розетка — нет.

Так что же такое «заземляющий провод»?

Ну, заземляющий провод — это, по сути, провод, который действует как ярлык и направляет любой выброс избыточного электричества, чтобы безопасно течь в землю.

Видите ли, в каждой розетке есть токоведущий и нейтральный провод.Ваш горячий провод подает электричество в розетку, а нейтральный провод отправляет электричество обратно на главную электрическую панель. И оба провода рассчитаны на работу только с определенным количеством вольт (обычно 120 вольт).

Но если эти провода получают больше электричества, чем они рассчитаны (например, из-за подключения слишком большого количества приборов), они могут вызвать электрический шок, нагреться и вызвать пожар или повредить подключенные приборы.

Но когда есть заземляющий провод, дополнительное электричество проходит по этому проводу и вместо этого просто поглощается землей.

Два варианта модернизации двухконтактной розетки

Если в вашем доме несколько двухконтактных розеток, два варианта обновления включают:

Добавление заземляющего провода для модернизации до трехконтактной розетки . Это самый безопасный вариант, требующий проложить заземляющий провод от главной электрической панели к конкретной розетке. Добавление провода заземления должно выполняться профессионалом, а каждую двухконтактную розетку необходимо обновлять отдельно.
Добавление прерывателя цепи замыкания на землю (GFCI). Это альтернативный вариант добавления провода заземления. Хотя цепь по-прежнему будет «незаземленной», GFCI будет контролировать поток электричества, проходящий через розетку, и отключать подачу электроэнергии к розетке, если напряжение когда-либо станет слишком высоким.

Розетка прерывателя цепи замыкания на землю (GFCI)

Требуется обновить двухконтактную розетку? Спросите у электрика из Флориды

У вас более старый дом и вам нужно обновить двухконтактную розетку? Просто свяжитесь с нами.

Мы пришлем электрика, который выполнит работу быстро и безопасно!

Связанное чтение:

В чем разница между соединением, заземлением и заземлением?

Соединение, заземление и заземление

Одно из самых непонятых и запутанных понятий — это разница между соединением, заземлением и заземлением. Связь — это более ясное слово по сравнению с заземлением и заземлением, но между заземлением и заземлением есть небольшая разница. Заземление и заземление — это на самом деле разные термины для выражения одной и той же концепции.

В чем разница между соединением, заземлением и заземлением?

Оглавление:

Введение заземление

Заземление в системе электропроводки сети — это проводник, который обеспечивает путь с низким сопротивлением к земле для предотвращения появления опасного напряжения на оборудовании. Заземление чаще используется в стандартах Великобритании, Европы и большинства стран Содружества (IEC, IS), а термин «заземление» используется в стандартах Северной Америки (NEC, IEEE, ANSI, UL).

Мы понимаем, что заземление необходимы, и знаем, как это сделать, но у нас нет кристально четкой концепции для этого. Нам нужно понимать, что на самом деле есть две разные вещи, которые мы делаем для одной и той же цели, которую мы называем заземлением или заземлением.

Заземление — это для привязки нашего источника электричества к земле (обычно через соединение с каким-то стержнем, вбитым в землю, или каким-либо другим металлом, который имеет прямой контакт с землей).

Заземленные цепи машин должны иметь эффективный обратный путь от машин к источнику питания, чтобы функционировать должным образом (здесь — нейтральная цепь).

Заземление задней двери распределительного щита (металлические детали)

Кроме того, нетоковедущие металлические компоненты в системе, такие как шкафы для оборудования, корпуса и конструкционная сталь, должны быть электрически соединены и заземлены должным образом, чтобы потенциал напряжения не мог существуют между ними. Однако проблемы могут возникнуть, когда термины, такие как «соединение», «заземление» и «заземление», меняют местами или путают в определенных ситуациях.

В системе распределения питания типа TN , в США NEC (и, возможно, другое) использование: оборудование заземлено для пропускания тока повреждения и срабатывания защитного устройства без электризации корпуса устройства.Нейтраль — это путь возврата тока для фазы. Эти заземляющий провод и нейтральный провод соединены вместе и заземлены на распределительном щите, а также на улице, но цель состоит в том, чтобы на заземленную землю не протекал ток, за исключением кратковременных аварийных состояний.

Здесь мы можем сказать, что на практике заземление почти одинаковы.

Но в системе распределения питания типа TT (в Индии) нейтраль заземляется (здесь это фактически называется заземлением) в источнике распределения (на распределительном трансформаторе), а четыре провода (нейтраль и трехфазный) распределяются между потребителями. .На стороне потребителя все корпуса электрооборудования подключаются и заземляются в помещениях потребителя (здесь это называется Заземление).

Потребитель не имеет разрешения смешивать нейтраль с землей в своих помещениях, здесь заземление отличается от практики.

В обоих случаях заземление используется для одной и той же цели . Давайте попробуем разобраться в этой терминологии по очереди.

Перейти к содержанию ↑

Соединение

Соединение — это просто действие соединения двух электрических проводников вместе .Это могут быть два провода, провод и труба или два Оборудования. Соединение должно выполняться путем соединения всех металлических частей, которые не должны пропускать ток во время нормальной работы, с приведением их к одинаковому электрическому потенциалу.

Связывание гарантирует, что эти две соединенные детали будут иметь одинаковый электрический потенциал. Это означает, что мы не сможем накапливать электроэнергию в одном оборудовании или между двумя разными устройствами. Между двумя соединенными телами не может быть тока, потому что они имеют одинаковый потенциал.

Сама склейка, ничего не защищает. Однако, если одна из этих коробок заземлена, не может быть накопления электроэнергии. Если заземленная коробка соединена с другой коробкой, другая коробка также имеет нулевой электрический потенциал.

Защищает оборудование и человека, уменьшая ток между частями оборудования при различных потенциалах.

Основная причина для связывания — безопасность персонала, поэтому кто-то, прикоснувшись к двум частям оборудования одновременно, не получит шока, став путем выравнивания, если они окажутся под разными потенциалами. Вторая причина связана с тем, что происходит, если фазовый провод может коснуться внешней металлической части.

Соединение помогает создать обратный путь с низким сопротивлением к источнику. Это вызовет протекание большого тока, что, в свою очередь, приведет к срабатыванию выключателя.

Другими словами, соединение существует , чтобы позволить выключателю отключиться и тем самым устранить неисправность .

Типичное электрическое соединение

Соединение с заземлением широко используется для обеспечения того, чтобы все проводники (человек, поверхность и продукт) имели одинаковый электрический потенциал .Когда все проводники имеют одинаковый потенциал , разряд не может произойти .

Перейти к содержанию ↑

Заземление

Средство заземления , соединяющее мертвую часть (то есть часть, которая не проводит ток в нормальных условиях) с землей, например, рамы электрического оборудования, корпуса, опоры и т. Д.

Заземление предназначено для минимизации риска поражения электрическим током. при прикосновении к металлическим частям при наличии неисправности.Обычно для обозначения этого используется зеленый провод.

В условиях неисправности нетоковедущие металлические части электроустановки, такие как рамы, ограждения, опоры, ограждения и т. Д., Могут достигать высокого потенциала относительно земли, так что любой человек или бродячие животные, прикоснувшись к ним или приблизившись к ним, будут подвергаться воздействию разности потенциалов, которая может привести к протеканию тока через тело человека или животного такой ценности, которая может оказаться фатальной.

Чтобы избежать этого, нетоковедущие металлические части электрической системы подключаются к общей массе земли с помощью системы заземления, состоящей из заземляющих проводов, чтобы безопасно отводить токи короткого замыкания на землю.

Заземление выполнено путем соединения металлической системы с землей. Обычно это достигается путем введения заземляющих стержней или других электродов глубоко внутрь земли.

Заземление предназначено для обеспечения безопасности или защиты электрического оборудования и человека путем разряда электрической энергии на землю .

Перейти к содержанию ↑

Заземление

Средство заземления , соединяющее токоведущую часть (то есть часть, которая проводит ток в нормальных условиях) с землей, например нейтраль силового трансформатора. Это сделано для защиты оборудования энергосистемы и обеспечения эффективного обратного пути от машины к источнику питания.

Например, заземление нейтральной точки трансформатора, подключенного звездой.

Заземление относится к токоведущей части системы, такой как нейтраль (трансформатора или генератора).

Из-за молнии, скачков напряжения в сети или непреднамеренного контакта с другими линиями высокого напряжения в проводах системы распределения электроэнергии может возникнуть опасно высокое напряжение. Заземление обеспечивает безопасный альтернативный путь вокруг электрической системы вашего дома, сводя к минимуму ущерб от таких происшествий.

Обычно для обозначения этого используется черный провод.

Все электрические / электронные цепи (переменного и постоянного тока) нуждаются в опорном потенциале (ноль вольт), который называется землей, чтобы обеспечить протекание тока от генератора к нагрузке. Заземление может или не может быть заземлено. При распределении электроэнергии он заземляется либо в точке распределения, либо на стороне потребителя, но не заземляется в автомобиле (например, все электрические цепи транспортных средств имеют заземление, подключенное к шасси и металлическому корпусу, которые изолированы от земли через шины).

Может существовать напряжение между нейтралью и землей из-за падения напряжения в проводке, поэтому нейтраль не обязательно должна иметь потенциал земли.

В правильно сбалансированной системе фазные токи уравновешивают друг друга, так что общий ток нейтрали также равен нулю.Для отдельных систем это невозможно полностью, но мы стремимся приблизиться к совокупности.

Эта балансировка обеспечивает максимальную эффективность вторичной обмотки распределительного трансформатора.

Перейти к содержанию ↑

Микроразница между заземлением и заземлением

Нет большой разницы между заземлением и заземлением, оба значения означают « Подключение электрической цепи или устройства к земле » . Служит для различных целей, например, для отвода нежелательных токов, для обеспечения опорного напряжения для схем, в которых оно требуется, для отвода молнии от хрупкого оборудования.

Несмотря на то, что между заземлением и заземлением есть небольшая разница:

1.

Разница в терминологии

В США используется термин Заземление , но в Великобритании используется термин Заземление .

2. Балансировка нагрузки и безопасности

Заземление является источником для нежелательных токов , а также иногда является обратным путем для основного тока. При этом заземление выполняется не для обратного пути, а только для защиты чувствительного оборудования.Это альтернативный путь с низким сопротивлением для тока.

Когда мы вынимаем нейтраль для трехфазного несимметричного соединения и отправляем ее на землю, это называется заземлением. Заземление выполняется для уравновешивания несбалансированной нагрузки. Между оборудованием и заземляющей ямой используется заземление, чтобы избежать поражения электрическим током и повреждения оборудования.

3. Защита оборудования и безопасность человека

Заземление предназначено для защиты элементов схемы всякий раз, когда высокое напряжение передается из-за грозы или любых других источников, в то время как заземление является общей точкой в цепи для поддержания уровней напряжения.

Заземление используется для обеспечения безопасности человеческого тела в условиях неисправности , в то время как заземление (как нейтральное заземление) используется для защиты оборудования . Заземление — это превентивная мера, а заземление — это просто обратный путь.

Заземляющий провод обеспечивает обратный путь для тока короткого замыкания, когда фазный провод случайно касается заземленного объекта. Это элемент безопасности системы электропроводки, и мы никогда не ожидаем увидеть протекание тока через заземляющий проводник во время нормальной работы.

ВАЖНО: Не заземляйте нейтраль второй раз, когда она заземлена либо на распределительном трансформаторе, либо на главной сервисной панели со стороны потребителя. Заземление действует как нейтраль. Но нейтраль не может действовать как земля.

4. Нулевой потенциал системы по сравнению с нулевым потенциалом цепи

Заземление и заземление относятся к нулевому потенциалу , но система, подключенная к нулевому потенциалу, отличается от оборудования, подключенного к нулевому потенциалу. Если нейтральная точка генератора или трансформатора подключена к нулевому потенциалу, это называется заземлением .

В то же время, если корпус трансформатора или генератора подключен к нулевому потенциалу, это называется заземлением .

Термин «Заземление» означает, что цепь физически соединена с землей и имеет нулевой потенциал по отношению к земле (земле), но в случае «заземления» цепь физически не связана с землей, но ее потенциал равен нулю. (где токи алгебраически равны нулю) относительно другой точки, которая также известна как « Virtual Grounding ».

Земля имеет нулевой потенциал, тогда как нейтраль может иметь некоторый потенциал. Это означает, что нейтраль не всегда имеет нулевой потенциал относительно земли. При заземлении у нас есть опорный потенциал нулевого напряжения относительно земли, в то время как при заземлении у нас есть местный опорный потенциал нулевого напряжения для цепи . Когда мы соединяем две разные цепи питания в системе распределения питания, мы хотим иметь одно и то же опорное напряжение нулевого напряжения, поэтому мы соединяем их и заземление вместе.

Этот общий эталон может отличаться от потенциала земли.

Перейти к содержанию ↑

Незаконная практика взаимозаменяемости Назначение заземляющего провода

Нейтральный провод в сетевых соединениях является обязательным в целях безопасности. Представьте, что человек с 4-го этажа здания использует заземляющий провод (который находится на , заземленный в подвале в подвале) в качестве нейтрального для питания своих фонарей. Другой человек со 2-го этажа имеет обычную настройку и использует нейтраль для той же цели.Нейтральный провод также заземляется на уровне земли (согласно практике США нейтраль заземляется (заземляется) в здании, а согласно индийской практике она заземляется (заземляется) на распределительном трансформаторе).

Однако провод заземления (нейтральный провод) имеет гораздо более низкое электрическое сопротивление, чем провод заземления ( Заземление ), что приводит к разнице электрического потенциала (т. Е. Напряжения) между ними. Это напряжение представляет серьезную опасность для любого, кто прикасается к заземляющему проводу (металлический корпус оборудования), так как он может составлять несколько десятков вольт.

Вторая проблема — законность . Использование заземляющего провода вместо нейтрали делает вас вором энергии, поскольку счетчик использует только фазу и нейтраль для регистрации потребления энергии. Многие потребители совершают кражу энергии, используя заземляющий провод в качестве нейтрального провода в счетчике энергии.

Перейти к содержанию ↑

Заключение

Земля — это источник нежелательных токов, а также обратный путь для основного тока. При этом заземление выполняется не для обратного пути, а только для защиты чувствительного оборудования.Это альтернативный путь с низким сопротивлением для тока.

Земля используется для обеспечения безопасности человеческого тела в условиях неисправности, в то время как заземление (как нейтральное заземление) используется для защиты оборудования.

Перейти к содержимому ↑

В чем разница между PE и FG?

Правильное заземление необходимо для электрических устройств по разным причинам, но зачем мы это делаем?

Моим первым неудачным опытом работы с электричеством было поражение электрическим током от розетки переменного тока.Я помню, как мое тело вибрировало около секунды. Излишне говорить, что я держался подальше от электричества, пока мне не пришлось подключать продукты, чтобы смоделировать реальные сценарии работы с клиентами в полевых условиях. Именно тогда я узнал, насколько на самом деле важно заземление.

Почему заземление?

Предотвратить повреждения или травмы
Защита от электрической перегрузки
Стабилизировать уровни напряжения

Надлежащее заземление может предотвратить поражение электрическим током людей, работающих с электричеством.Электричество всегда проходит самый простой путь от напряжения до земли.

Пример стиральной машины ниже иллюстрирует концепцию пути прохождения тока в приборе, который не заземлен, а не заземлен.

Когда устройство не заземлено, ток утечки, генерируемый внутри устройства, становится потенциалом, который просто ищет путь к земле. Как только человек коснется прибора и у него появится свободный путь к земле, он станет заземляющим проводом, и ток пройдет через его тело, а затем на землю.Не знаю, можете ли вы сказать, но у нее не счастливое лицо.

Когда прибор заземлен, ток утечки теперь имеет менее устойчивый путь к земле, чем человеческое тело, поэтому ток утечки пропускает человеческое тело и проходит через заземляющий провод в вилке переменного тока, который имеет свой собственный путь к земле. Теперь у нее счастливое лицо.

Зачем нужно заземлять двигатели?

Ну, во-первых, заземление требуется практически для всех электродвигателей.Национальный электрический кодекс (NEC), раздел 430-L, определяет условия заземления двигателя.

Электроэнергия течет через обмотки двигателя, которые обычно изолированы от других частей двигателя. Потенциально опасная ситуация возникает при выходе из строя изоляции. В этот момент корпус двигателя может стать проводником при том же напряжении, подаваемом на двигатель. Любое прикосновение к корпусу двигателя и заземленной поверхности может стать причиной травмы или чего-то еще хуже. После заземления двигателя избыточное напряжение будет безопасно заземлено.

Поражение электрическим током или, что еще хуже, поражение электрическим током может произойти, если клемма PE двигателя не заземлена. Сила тока от 0,1 до 0,2 А потенциально может убить человека.

Почему на этом знаке всегда написано
«высокое напряжение» вместо «высокий ток»?

Давайте рассмотрим роли трех обычных подозреваемых по закону Ома, V, I и R, в поражении электрическим током.

Напряжение — это потенциальная энергия в виде электрического заряда, ток — это выходной сигнал в виде потока электрического заряда, который определяется в амперах, а сопротивление препятствует прохождению тока.

На самом деле ток — самый опасный из трех. Причина, по которой на табличке всегда написано «высокое напряжение», заключается в том, что без высокого напряжения не было бы достаточного тока, чтобы быть опасным.

Угроза переменного тока широко варьируется в зависимости от его частоты, тогда как постоянный ток просто становится более опасным по мере увеличения уровней напряжения и тока. Вот таблица OSHA, в которой описан потенциальный ущерб.

Что означают «PE» и «FG»?

PE — Защитное заземление

В Великобритании это называют «заземлением».В США мы называем это «заземлением». Они означают одинаковый электрический потенциал 0 В. Назначение полиэтилена — защита от поражения электрическим током и возгорания из-за тока утечки.

Если раньше для заземления двигателя использовался один из четырех болтов или винтов, то теперь предлагаются специальные винтовые клеммы для упрощения реализации.

FG — Заземление рамы

Это также известно как «земля шасси». Назначение FG — защита от электрических помех, которые могут искажать сигналы и вызывать сбои в работе.

Примечание. В этом посте не обсуждается сигнальное заземление, которое является третьим типом заземления, которое обычно путают с защитным заземлением и заземлением корпуса. Для получения информации о сигнальном заземлении, пожалуйста, обратитесь к этой статье Основные правила: заземление, шасси и сигнальное заземление от Analog IC Tips.

Примеры клемм PE

Клемма PE может быть винтовой клеммой двигателя или винтовой клеммой драйвера.И двигатель, и привод необходимо заземлить.

Примеры: клеммы PE

На приведенном ниже примере установки двигателя и драйвера и схемы подключения показано, где заземление PE необходимо в конфигурации системы шагового двигателя.

Для защиты от электрических помех, включая заземление FG, мы предоставляем следующую информацию в наших руководствах.

СОВЕТ: используйте более толстый и короткий заземляющий провод

При подключении заземляющего провода к земле используйте более толстый и короткий провод.Это снижает сопротивление провода, поэтому току легче протекать.

Для получения инструкций по заземлению вашего конкретного продукта Oriental Motor обратитесь к руководствам по эксплуатации или обратитесь к нашим полезным инженерам службы технической поддержки. Самый простой способ найти руководство по эксплуатации продукта — выполнить поиск по номеру детали. Нужна помощь? Свяжитесь с нами по телефону, электронной почте или в чате.

Подпишитесь, чтобы получать уведомления о новых сообщениях.

Электрическое заземление — электрическое 101

Защита от замыкания на землю

Существует две основные причины защиты электрических цепей от замыкания на землю.

Заземляющий провод (EGC) на электрических инструментах, приборах и электронике обеспечивает защиту от замыканий на землю на металлических частях. Это должно исключить возможность поражения электрическим током в случае замыкания на землю.
EGC обеспечит хороший обратный путь при замыкании на землю к электрической панели, поэтому автоматический выключатель немедленно сработает в случае замыкания на землю.

Заземление очень важно для безопасности электрических систем. Новые жилые дома необходимо заземлить из-за изменений в Электротехническом кодексе 1962 года.

Определения заземления и нейтрали

(* Обозначает NEC (Национальный электротехнический кодекс) 2014, определения статьи 100)

Земля — Контрольная электрическая точка, которая соединяется с землей.Земля подключается к нейтрали в одной единственной нейтральной точке в электрической системе, измеряющей ноль (0) вольт.

Замыкание на землю — это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса).

Заземленный проводник * — Проводник системы или цепи, который намеренно заземлен. (т.е. нейтральный провод).

Заземляющий проводник — Оборудование (EGC) * — Токопроводящая дорожка (-ы), установленная для соединения обычно не током- металлических частей оборудования вместе и с заземленным проводом системы или с проводом заземляющего электрода, или с обоими.

Нейтральный проводник — Проводник, по которому в нормальных условиях проходит ток. Он заземлен в нейтральной точке системы. Напряжение на нейтральном проводе составляет 0 вольт (или очень близко к 0 вольт в условиях нагрузки). Предупреждение: Нейтральный проводник может находиться под напряжением в цепи под напряжением при размыкании и представлять опасность поражения электрическим током.

Заземление электрических шнуров

Разница между заземлением и нейтралью

Заземляющий провод не предназначен для протекания тока, за исключением случаев замыкания на землю. Нейтральный провод предназначен для передачи тока в качестве возврата от линейного тока. Провод заземления (EGC) передает ток замыкания на землю на землю на электрической панели.

Штырь заземления на этой вилке подключается к EGC внутри шнура.

Электрический шнур инструментов, приборов и электроники может иметь трехпроводную вилку со встроенным EGC в шнур. При наличии двухпроводной вилки и шнура инструмент, прибор или электронное устройство должным образом изолированы и не нуждаются в EGC.

Удлинители и переходники для вилок

Двухпроводной удлинитель не имеет EGC или заземления на вилке и розетке. Никогда не используйте удлинительный шнур 2- или переходник для вилки на оборудовании с проводом 3- и вилкой. Это устранило бы любую защиту от замыкания на землю.

2- Гнездо для удлинителя провода

Заземление на проводном устройстве

При замене устройства с жестким проводом (например, посудомоечной машины) в доме с заземлением очень важно подключить провод заземления (EGC) к раме нового устройства. Это соединение обычно находится рядом с клеммами линии и нейтрали на приборе.

Если линейный провод отсоединился и коснулся корпуса посудомоечной машины, EGC обеспечит путь от линейного напряжения к земле на электрической панели и немедленно отключит автоматический выключатель в этой цепи. Если EGC не был подключен к посудомоечной машине должным образом, а линейный провод касался корпуса, металлические части посудомоечной машины могли бы оказаться под напряжением, что привело бы к поражению электрическим током.

Сломанный контакт заземления на электрических шнурах

Никогда не используйте удлинитель с поврежденным контактом заземления или электрическое устройство с поврежденным контактом заземления на электрическом шнуре.Это устранит защиту от замыкания на землю.

Дома без земли

Старые жилища могли быть построены до того, как земля требовалась кодексом. Электрическая система в некоторых из этих домов была обновлена, и теперь в нее включена новая электропроводка и электрическая панель с заземлением.

Если в вашем доме нет заземления, вы можете запросить предложение у лицензированного подрядчика по электрике для обновления проводки. Если потребуется серьезная реконструкция, было бы дешевле и проще обновить проводку в это время.

Разница между заземлением переменного и постоянного тока

Заземление постоянного и переменного тока — это разные типы заземления. Заземление переменного тока использует землю в качестве основного заземления. Заземление постоянного тока не связано с землей. Земля постоянного тока — это общий термин для отрицательной (-) стороны цепи постоянного тока.

В большинстве автомобилей отрицательная клемма автомобильного аккумулятора подключена к раме и часто называется заземлением.

Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Установка розетки с заземлением

Что такое заземление розетки?

Зачем нужно заземление в розетке?

Последствия неполадок провода PE и как заземлить розетку.

Изучение розетки

Установка и подключение розетки

Найти заземление и выполнить подключение

Розетки без заземления — можно или опасно?

Чем опасно отсутствие заземления

Хуже, когда заземления вообще нет

Почему в доме отсутствует заземление?

Как проверить розетки

Диагностика сетевого заземления

Проверка карманным мультиметром

Проверка народным методом

Что будет если проигнорировать неисправность

Каким должен быть металлический контур

Зачем в квартире УЗО?

Сколько УЗО необходимо для полной защиты

Зачем тогда заземление?

Как проверить УЗО и дифавтомат?

Сетевой фильтр без заземления есть ли смысл?

Как выглядит заземление на современной электрической розетке?

в чем разница между ними и удлинителями без заземления? Что это значит и какие лучше?

Что это значит?

Сравнение с другими видами

Какой лучше выбрать?

Нужно ли в квартире ставить розетки с заземлением ?

Можно ли подключить розетку с заземлением без заземления?

Для чего нужно заземление в квартире?

Можно ли обойтись без заземления?

Что такое заземленная розетка?

Что лучше розетки с заземлением или без?

Что делать если в доме нет заземления?

Для чего нужен контур заземления?

Для чего нужно заземление в электроустановках?

Для чего нужен удлинитель с заземлением?

Как узнать есть ли земля в розетке?

Как подключить заземление в розетке?

Нужно ли заземление в розетке?

Как обозначается заземление на розетке?

В чем разница между двух- и трехконтактными вилками?

Разница между нейтралью и заземляющими проводниками в электротехнике

Получите профессиональный электрический дизайн для вашего следующего строительного проекта.

Роль нейтрального проводника в электрических цепях

Роль заземляющего проводника в электрических цепях

Правильный выбор размеров нейтрального провода и заземляющего проводника

В чем разница между нейтралью, землей и землей?

Должен ли я заменить розетку с двумя контактами на трехконтактную? — Cool Today

Двухконтактная и трехконтактная розетки: в чем разница?

Два варианта модернизации двухконтактной розетки

Требуется обновить двухконтактную розетку? Спросите у электрика из Флориды

Связанное чтение:

В чем разница между соединением, заземлением и заземлением?

Соединение, заземление и заземление

Введение заземление

Соединение

Заземление

Заземление

Микроразница между заземлением и заземлением

1.

2. Балансировка нагрузки и безопасности

3. Защита оборудования и безопасность человека

4. Нулевой потенциал системы по сравнению с нулевым потенциалом цепи

Незаконная практика взаимозаменяемости Назначение заземляющего провода

Заключение

В чем разница между PE и FG?

Электрическое заземление — электрическое 101

Защита от замыкания на землю

Определения заземления и нейтрали

Заземление электрических шнуров

Разница между заземлением и нейтралью

Удлинители и переходники для вилок

Заземление на проводном устройстве

Сломанный контакт заземления на электрических шнурах

Дома без земли

Разница между заземлением переменного и постоянного тока

alexxlab

Вам также может понравиться
