Схема подключения лб 40: с дросселем, стартером, без них

Схема ЭПРА для ЛБ-40

на главную

Лампы дневного света (ЛДС) в виде длинной трубки давно применяются как в быту, так и в офисах. Главное их преимущество, по сравнению с лампами накаливания, – большая светоотдача, долговечность и экономия электроэнергии.

В старых светильниках применяли тяжелые дроссели и стартеры, они долго и с миганием зажигали лампы, работали ненадежно, гудели, а лампы мигали. На смену им пришли электронные балласты. Они легче по весу, мгновенно зажигают лампу, не гудят, работают в широком диапазоне питающих напряжений, не мигают, так как работают на больших частотах, и по стоимости приблизились к светильникам с тяжелыми дросселями.

Внешний вид такого светильника китайского производства типа DL-3011 для ЛДС мощностью 36 Вт показан на фото. Его номинальное питающее напряжение 220…240 В/50 Гц, но при испытаниях показал работоспособность и в диапазоне напряжений 100…240 B. Сам электронный блок питания (балласт) помещается внутри светильника в пластмассовой коробке. Он смонтирован на монтажной плате размерами 107х27 мм (рис.1).

Принципиальная схема ЭПРА нарисована по монтажной плате и показана на рис.2 Все элементы на ней обозначены так же, как и на монтажной плате.

Вначале вспомним принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов. Для этого необходимо выполнить два условия: первое – разогреть обе ее нити накала, второе – приложить большое (около 600 В) напряжение. Величина напряжения зажигания прямо пропорциональна длине стеклянной люминесцентной лампы, т.е. для коротких (18 Вт) ламп оно меньше, а для длинных (36…40 Вт) ламп – больше.

Работа электронного балласта

Вначале сетевое напряжение выпрямляется до постоянного напряжения 260…270 В (измерено на работающем преобразователе при напряжении сети ~220 В) и сглаживается электролитическим конденсатором С1 (15 мкФ/400 В).

Далее двухтактный полумостовой преобразователь, активными элементами которого являются два биполярных высоковольтных транзистора структуры n-p-n (MJE13005), называемыми ключами (рис.2), преобразует постоянное напряжение 260…270 В в высокочастотное напряжение частотой 38 кГц, что позволяет значительно уменьшить габариты и вес балласта. Нагрузкой и одновременно управляющим элементом преобразователя является трансформатор (обозначен на схеме как TU38Q2) со своими тремя обмотками, из них две – управляющие обмотки (каждая по 4 витка) и одна – рабочая, состоящая из двух витков (рис. 2 см. прикрепленные данные). Цепь с рабочей обмоткой создает нагрузку на преобразователь.

Первоначальный запуск преобразователя обеспечивает симметричный динистор, обозначенный в схеме DB3. Он открывается, когда после включения электросети напряжение в точках его подключения превысит порог срабатывания. При открытии динистор подает импульс на базу транзистора, после чего преобразователь запускается.

Транзисторные ключи открываются противофазно от импульсов с управляющих обмоток. Для этого обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке (2 витка). Переменное напряжение с рабочей обмотки L1 подается на люминесцентную лампу через последовательную цепь, состоящую из обмотки L1, первой нити накала лампы, С5 (4700 пФ/1200 В), второй нити накала лампы, С4 (100 нФ/400 В). Величины индуктивностей и емкостей в этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя.

На конденсаторе С5 (470 пФ/1200 В), включенном в резонансную цепь (к лампе), происходит самое большее падение напряжение (так как у С5 самое большое реактивное сопротивление из всех элементов контура), оно зажигает лампу.

Следовательно, максимальный ток в резонансной цепи разогревает обе ее нити накала, а большое резонансное напряжение на конденсаторе С5 зажигает лампу.

Зажженная лампа хотя и уменьшает свое сопротивление, но, как показали измерения, переменное напряжение на ней (и на конденсаторе С5) составляет около 295 В, а на дросселе L1 – около 325 В. Т.е. резонанс напряжений в цепи продолжается, из-за чего уже зажженная лампа и продолжает гореть. Дроссель L1 своей индуктивностью ограничивает ток в зажженной лампе, так как ее сопротивление после зажигания уменьшается. После зажигания лампы преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь этот процесс зажигания длится менее 1 с.

При испытаниях светильник сохранял работоспособность в диапазоне питающего напряжения переменного тока от 220 В до 100 B, при этом частота преобразования увеличивалась с 38 кГц до 56 кГц, но яркость свечения лампы при напряжении 100 B заметно уменьшилась.

Следует отметить, что на люминесцентную лампу все время подается переменное напряжение, так как это обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок службы лампы. При питании лампы постоянным током срок ее службы уменьшается на 50%.

Детали электронного балласта

Типы радиоэлементов указаны в принципиальной схеме (рис.2 см. прикрепленные данные). В состав устройства входят:

1. Т1, Т2 – транзисторные ключи MJE13005 китайского производства (аналог КТ8164А), структуры n-p-n, в корпусе TO-220 (400 В/4 A, в импульсе 8 А). Их можно заменить КТ872А (1500 В/8 A, корпус Т26а). Цоколевка MJE13005 показана на рис.2 (см. прикрепленные данные). При установке новых транзисторов всегда определяйте правильность выводов БКЭ, так как в аналогах она может не совпадать.
2. Трансформатор TU38Q2 с ферритовым кольцом, размер которого 11х6х4,5, его вероятная магнитная проницаемость около 2000. Трансформатор имеет 3 обмотки, две из них (управляющие) содержат по 4 витка и одна (рабочая) – 2 витка.
3. Диоды D1–D7 типа 1N4007 (1000 В/1 А). D1–D4 – выпрямительный мост, D6, D7 – демпферные диоды, а диод D5 разделяет источники питания.
4. Цепочка R1C2 обеспечивает задержку пуска преобразователя с целью его «мягкого» пуска и не допущения большого пускового тока.
5. Симметричный динистор типа DВ3 (U_зс.max=32 B; U_ос=5 В; U_{неотп.и.max}=5 B) обеспечивает первоначальный запуск преобразователя.
6. R3, R4 – ограничивающие резисторы в цепи эмиттера транзисторов. При экстремальных условиях сгорают, защищая более дорогие транзисторы.
7. R5, R6 – гасящие резисторы в цепи базы транзисторов.
8. D6, С3, R2 – демпферная цепочка, препятствующая выбросам напряжения на ключе в момент его запирания, демпферную функцию выполняет и диод D7, но на втором ключе. Кроме того, С3 уменьшает частоту преобразования.
9. Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. L1 участвует в резонансе напряжений (совместно с С5 и С4) для обеспечения зажигания лампы и поддержки ее в рабочем состоянии, а также ограничивает ток в светящейся лампе.
10. С5 (4700 пФ/1200 B), С4 (100 нФ/400 B) – конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания поддерживают ее в рабочем (светящемся) режиме. Максимально допустимое напряжения конденсатора С5=1200 В, такая величина подобрана неслучайно. При зажигании напряжение на С5 может превышать 600…700 В, и конденсатор должен выдержать его.
11. Конденсаторы 22 нФ/100 В (на схеме производители их не обозначили) предназначены для уменьшения частоты работы преобразователя. Напомним, что она равна 38 кГц при номинальном питающем напряжении.
12. С1 (15 мкФ/400 В) – единственный оксидный конденсатор в балласте, выполняющий функцию сглаживания выпрямленного напряжения питающей электросети.
13. F1 – мини-предохранитель в стеклянном корпусе номиналом 1 А.

Ремонт

При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением.

Перегорание (обрыв) накальных спиралей люминесцентной лампы, при этом блок питания остается исправным. Это типичная неисправность. Устраняется она простой заменой стеклянной лампы, которая продается в любом магазине электротоваров и стоит около 1,5 USD. Применять можно лампы мощностью 36 и 40 Вт.

Трещины в пайке монтажной платы

Причины их появления: периодическое нагревание и последующее, после выключения, остывание места пайки, а также низкокачественная пайка платы изготовителем. Нагреваются места пайки от элементов, которые греются, – это транзисторные ключи. Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины. Иногда необходимо предварительно зачистить место пайки.

Повреждение отдельных радиоэлементов

Отдельные радиоэлементы могут повредиться от скачков напряжения в электросети. В первую очередь, это транзисторы MJE13005. Производители не предусмотрели защиты схемы от всплесков напряжений, например, варисторами. Скачки напряжений часто имеют место в сельских электросетях во время сильных ветров и молний, поэтому во время таких атмосферных явлений светильник лучше не включать. Имеющийся в схеме предохранитель (1А) не защитит радиоэлементы от скачков напряжений, а лишь при пробое радиоэлементов.

на главную

.

Пускорегулирующие аппараты стартерные для люминесцентных ламп

Люминесцентное освещение Комфортные условия содержания для большинства представителей тропической флоры следующие: dH 6-12 o, pH 6-7. 2, t 22-27 oC и освещенность 1500-3000 лк (0.4 — 0.6 Вт/л). Световой день 12 — 16 часов. Площадь под каждый куст растения 5-15 см2. Освещенность в тропиках составляет от 20 до 60 тыс. лк. В аквариуме трудно достичь даже нижней границы этого диапазона (не говоря уже о бурном росте водорослей при световом потоке такой силы). Наиболее дешевым «осветительным» ресурсом в арсенале аквариумиста являются солнечные лучи и отечественные, обычные люминесцентные лампы (марок ЛБ, ЛДЦ, ЛР, ЛГ, ЛК, ЛБУ) в сочетании с лампами накаливания (в соотношении 3.4 : 1). Требованиям растений (по спектру света) более всего отвечают из отечественных ламп типы ЛБ (белый свет) и ЛТБ (тепло-белый свет). В то же время тип ЛД (дневной свет), у которого преобладает синий свет, для этих целей оказался мало пригоден. Такие лампы требуют использования специальных схем включения.   Обычно используются отечественные ПРА (пуско-регулирующие аппараты — их часто выбрасывают вместе с оснасткой старых ламп) или схема без дросселя — с использованием для ограничения разрядного тока обычных ламп накаливания (может «засветить» даже люминесцентную лампу с перегоревшими нитями накала). Для увеличения срока службы лампы, в такой схеме, рекоммендуется изредка менять «местами» провода, идущие к лампе. Я собрал для себя такую схему, на две лампы ЛДЦ-30, балластом — две лампы накаливания по 40 Вт. Работает. Тип аппарата Мощность лампы, Вт Ток лампы, А Схема включения «2УБИ-20/220-ВПП-800,802» 20 0.37 д «2УБЕ-20/220-ВПП-800,802» 20 0.37 г «1УБИ-20/220-ВПП-900,910» 20 0.37 а «1УБЕ-20/127-ВПП-900,910» 20 0.37 б «2УБИ-20/220-ВПП-900,910» 20 0.37 в «2УБЕ-20/220-ВПП-900,910» 20 0.37 г «1УБИ-20/220-ВПП-110,111» 20 0.37 а «2УБИ-20/220-ВПП-100,110» 20 0. 37 д «2УБЕ-20/220-ВПП-100,110» 20 0.37 г «2УБИ-20/220-ВПП-070» 20 0.37 в «2УБЕ-20/220-ВПП-070» 20 0.37 г «1УБИ-20/110-ВП-003» 20 0.37 а «1УБЕ-20/110-ВП-003» 20 0.37 ж «1УБИ-20/127-ВПП-090,091» 20 0.37 а Тип аппарата Мощность лампы, Вт Ток лампы, А Схема включения «1УБИ-40/220-ВПП-800,802» 40 0.43 а «1УБИ-40/220-ВПП-810,812» 40 0.43 а «1УБЕ-40/220-ВПП-800,802» 40 0.43 ж «1УБЕ-40/220-ВПП-810,812» 40 0.43 д «1УБИ-40/220-ВПП-900,902» 40 0. 43 а «1УБЕ-40/220-ВПП-900,902» 40 0.43 б «1УБИ-40/220-ВПП-100,110» 40 0.43 а «1УБЕ-40/220-ВПП-100,110» 40 0.43 б «1УБИ-40/220-ВПП-070» 40 0.43 а «1УБЕ-40/220-ВПП-070» 40 0.43 б «1УБИ-40/220-ВП-051» 40 0.43 а «1УБЕ-40/220-ВП-051» 40 0.43 ж «1УБИ-40/220-ВП-580» 40 0.43 а «1УБЕ-40/220-ВП-580» 40 0.43 ж «1УБИ-40/220-ВП-581» 40 0.43 а «1УБЕ-40/220-ВП-581» 40 0.43 ж «1УБИ-40/220,230,240-ВПП-090,091,093,094» 40 0.43 а «1УБЕ-40/220,230,240-ВПП-090,091,093,094» 40 0. 43 ж Тип аппарата Мощность лампы, Вт Ток лампы, А Схема включения «1УБИ-65/220-ВПП-900,902» 65 0.67 а «1УБЕ-65/220-ВПП-900,902» 65 0.67 б Тип аппарата Мощность лампы, Вт Ток лампы, А Схема включения «1УБИ-80/220-ВПП-900,902» 80 0.865 а «1УБЕ-80/220-ВПП-900,902» 80 0.865 б «1УБИ-80/220-ВП-590,591» 80 0.865 а «1УБЕ-80/220-ВП-590,591» 80 0.865 ж «1УБИ-80/220-ВП-200,201» 80 0.865 а «1УБЕ-80/220-ВП-200,201» 80 0.865 ж «1УБИ-80/220-ВП-700,701,710,711» 80 0. 865 а «1УБЕ-80/220-ВП-700,701,710,711» 80 0.865 ж «1УБИ-80/220,230-ВП-700,701» 80 0.865 а «1УБЕ-80/220,230-ВП-700,701» 80 0.865 ж «1УБИ-80/220,230,240-ВПП-090,091,093,094» 80 0.865 а «1УБЕ-80/220,230,240-ВПП-090,091,093,094» 80 0.865 ж

Запуск ламп дневного света без дросселя

Лампы дневного света несмотря на всю их «живучесть», по сравнению с обычными лампочками накаливания, в один прекрасный момент также выходят из строя и перестают светить.

Конечно, срок их службы не сравнить со светодиодными моделями, но как оказывается, даже при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

сама люминесцентная лампочка

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство при этом считают такой люминесцентный светильник полностью негодным и выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на некоторые преимущества (возможность запуска сгоревших ламп дневного света), все эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно, схему с ее использованием нельзя считать абсолютно бездроссельной, так как на плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам гораздо меньше, так как экономка работает на частотах до нескольких десятков килогерц.

Этот минидроссель ограничивает ток через лампу и дает высоковольтный импульс для зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому некоторые сознательные и бережливые граждане, которые еще не сдали их в специальные пункты приема, хранят подобные изделия у себя на полках в шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и естественно не забываем про питание 220В. Это те самые жилки, которые идут от цоколя.

Все что нужно сделать далее, это припаять по два проводника к каждому контакту на плате (от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер в схеме присутствует, его придется выкинуть или зашунтировать.

Запускается такой светильник моментально, в отличие от долгих морганий и мерцаний привычных ЛБ и ЛД моделей.

Какие есть недостатки у такой схемы подключения? Во-первых, рабочий ток в энергосберегайках при равной мощности, меньше чем у линейных ламп дневного света. Чем это чревато?

А тем, что выбрав экономку равной или меньшей по мощности с ЛБ, ваша плата будет работать с перегрузкой и в один прекрасный момент бабахнет. Чтобы этого не случилось, мощности плат от экономок в идеале должны быть на 20% больше, чем у ламп дневного света.

То есть, для модели ЛДС на 36Вт, берите плату от лапочки на 40Вт и выше. Ну и так далее, в зависимости от пропорций.

Если вы переделываете светильник с одним дросселем на две лампочки, то учитывайте мощности обеих.

Почему еще нужно брать именно с запасом, а не подбирать мощность КЛЛ равную мощности ламп дневного света? Дело в том, что в безымянных и недорогих лампочках КЛЛ, реальная мощность всегда на порядок меньше заявленной.

Поэтому не удивляйтесь, когда подключив к старому советскому светильнику ЛБ-40, плату от китайской экономки на те же самые 40Вт, вы в итоге получите негативный результат. Это не схема не работает — это качество товаров из поднебесной не соответствует «железобетонным» советским гостам.

Если вы все таки намерены собрать более сложную конструкцию, при помощи которой запускаются даже сгоревшие линейные светильники, то давайте рассмотрим и такие случаи.

Самый простейший вариант — это диодный мост с парой конденсаторов и подключенная последовательно в цепь в качестве балласта, лампочка накаливания. Вот схема такой сборки.

Главное преимущество ее в том, что подобным образом можно запустить светильник не только без дросселя, но и перегоревшую лампу, у которой вообще нет целых спиралей на штырьковых контактах.

Для трубок мощностью 18Вт подойдут следующие компоненты:

диодный мост GBU408

конденсатор 2нФ (до 1кв)

конденсатор 3нФ (до 1кв)

лампочка накаливания 40Вт

Для трубок в 36Вт или 40Вт емкости конденсаторов следует увеличить. Все элементы соединяются вот таким образом.

После чего схемка подключается к лампе дневного света.

Вот еще одна подобная бездроссельная схема.

Диоды подбираются с обратным напряжением не менее 1kV. Ток будет зависеть от тока светильника (от 0,5А и более).

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны необходимые для ионизации, вырываются наружу и при комнатной температуре, даже если спираль и перегорела. Все происходит за счет умноженного напряжения.

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Принцип действия лампы дневного света

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Газ.
9. Нити накала лампы.
10. Ультрафиолетовое излучение.
11. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 – электроды лампы; С1 – косинусный конденсатор, С2 – фильтрующий конденсатор. Обязательным элементом таких схем является дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего зачастую используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за наличия индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть – L – К1 – S – К2 – Сеть». В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивление лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть – L – К1 – К2 – Сеть». В этой фазе дроссель L выполняет роль реактивного токоограничивающего сопротивления.
Недостатки традиционной схемы пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, низкий КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20÷100 кГц) отсутствует видимое мерцание. Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 – выпрямитель сетевого напряжения, С – фильтрующий конденсатор, Т1-Т4 – транзисторный мостовой инвертор с трансформатором Tr. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента мощности, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные выше названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора служат для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1) Из строя вышел стартер. В таком случае достаточно заменить стартер. Эту же операцию следует провести при появлении мерцания лампы. В таком случае при визуальном осмотре на колбе ЛДС нет характерных затемнений.
2) Из строя вышла сама ЛДС. Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими нитями электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис. 4). Здесь роль стартера выполняет пользователь. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис. 5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 – 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель. Конденсаторы в схеме рис. 6 следует выбирать в пределах 1÷20 мкФ с напряжением не меньше 1000В. Диоды должны быть рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, рассчитанных на ток 1.
Ещё один вариант схемы запуска показан на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогичны схеме на рис. 6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем главную вторичную (на схеме обозначена, как III). Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании схем на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением.

Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.
На рисунке показана схема, которая позволяет устранить перечисленные недостатки. Нет привычного гудения, лампа загорается моментально, отсутствует ненадежный стартер, и, что самое главное, можно использовать лампу с перегоревшей нитью накала.

Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 1,5 раза больше питающего напряжения. Конденсаторы С2, СЗ желательно чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице.

Диоды Д2, ДЗ и конденсаторы С1, С4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостейС1, С4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работы лампы Л1, рассчитанной на напряжение 220 В.
Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.
Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается.

Данные элементов схемы в зависимости от мощности люминисцентных ламп приведены в таблице.

«300 практических советов», М.,1986г.

Оценить статью

• Техническая грамотность

Средний балл статьи: 0 Проголосовало: 0 чел.

Комментарии (38) | Я собрал ( 0 ) | Подписаться

Для добавления Вашей сборки необходима регистрация

Подключение светодиодной лампы вместо люминесцентной – легко и надежно

Использование более экономичных и экологически чистых осветительных приборов становится актуальным трендом в офисах, на различных предприятиях и в частных домах. Светодиодным лампам все чаще отдают предпочтение перед люминесцентными. Отсутствие шума, мерцаний и полная безопасность для здоровья – серьёзные причины сделать выбор в пользу светодиодного освещения.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90%!и(MISSING) более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.

Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Источник: svetosmotr.ru

Это интересно: Покраска межкомнатных дверей своими руками — что необходимо знать

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Обратите внимание! LED-лампочки быстро меняют спектр свечения, поэтому они широко применяются для декораций, украшений различных витрин, логотипов.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

1

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих. При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе. На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

низкий расход электроэнергии,естественный спектр света,экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

900 лм, 9 Вт – соответствует примерно 18–22 Вт,1180 лм, 13 Вт – соответствует 30–35 Вт,1620 лм, 18 Вт – соответствует 36–42 Вт,1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

Подключение и замена люминесцентных ламп на светодиодные

Офисы, магазины и промышленные предприятия освещаются люминесцентными лампами, которые работают с помощью балластного дросселя. Это экономные приборы, но их периодически приходится менять. Поэтому рекомендуется приобрести другой тип светильников и провести замену люминесцентных ламп на светодиодные. Они довольно дорогие, но их цена обусловлена качеством, долговечностью и надёжностью.

Конструкция светодиодов

По внешнему виду светодиоды похожи на обычные люминесцентные светильники, которые давно используются во многих производственных, административных и общественных помещениях. В их конструкцию входит блок питания, корпус выполнен в форме трубки и может быть изготовлен из таких материалов:

матового или прозрачного поликарбоната;
алюминия.

Первый вид — это цельный поликарбонатный элемент диаметром 26 мм. У второго тыльная сторона изготовлена из круглого алюминиевого профиля, а наружная — из химического сплава. Рассеиватель может быть прозрачным или матовым. Первые модели при невысоком расположении ослепляют, поэтому их лучше помещать в закрытые плафоны. Но матовый элемент скрывает часть света, что учитывается при расчёте мощности.

У некоторых моделей есть поворотный храповый механизм, благодаря которому можно направлять поток света под определённым углом. Во время монтажа легко отследить расположение контактов лампы внутри патрона, что очень удобно. Стандартная длина трубок — 1500, 1200, 900 или 600 мм. Наиболее распространены модели с габаритами 600 и 1200 мм, они обладают подходящей для жилого помещения мощностью, не слепят и дают достаточное количество лучей.

У светодиодных ламп дневного света несколько ниже поток, чем у люминесцентных. Но у вторых моделей показатель падает с увеличением срока эксплуатации, а у первых остаётся неизменным на протяжении всей службы. Средний срок работы ламп составляет 30—40 тысяч часов.

Преимущества и недостатки

Длительность эксплуатации зависит от её условий и производительности блока питания, самих светодиодов. Замена обычных ламп светодиодными имеет несколько преимуществ:

безопасная и быстрая работа по их установке;
кроме периодической протирки от пыли, не нужно никакого ухода;
большая экономичность;
длительный срок эксплуатации;
нет мерцания, благодаря чему лампы можно устанавливать в помещении с детьми;
высокий показатель светопередачи;
в составе конструкции нет ртути;
широкая вариация рабочего напряжения — от 110 до 240 В.

У светодиодов практически нет недостатков, но некоторые пользователи отмечают как минус их высокую стоимость. Но покупать дешёвые модели не стоит, так как можно нарваться на некачественную подделку.

Разновидности ламп

Как только светодиодные лампы появились на рынке, люди стали ими интересоваться. Они экономичны и долговечны, а внешний вид, габариты и яркость свечения практически не отличаются от обычных светильников. Их не нужно утилизировать, а срок службы превышает длительность эксплуатации люминесцентных моделей в десятки раз. Сэкономить можно в том случае, если не заменять полностью всю систему, а в прежнюю арматуру вместо старых ламп вмонтировать новые светильники. Сделать это можно самостоятельно без наличия особой квалификации или опыта.

В светодиодной трубке установлена гетинаксовая планка с блоком питания и распаянными светодиодами. Поэтому для неё не нужно устанавливать внешний источник. Её подключение происходит непосредственно к электрической сети. В трубках находится цоколь, с внутренней стороны проволокой из меди соединены штыри, на которые подаётся питающее напряжение. Лампа полностью адаптирована под замену люминесцентных светильников без какой-либо доработки конструкции. Достаточно отрезать лишние кабели и подключить прибор.

Светодиоды разделяют по нескольким признакам:

габаритам — их длина варьируется от 600 до 1500 мм;
мощности — от 9 до 25 Вт;
виду излучаемого света — он может быть тёплым и холодным.

Для замены люминесцентной лампы можно подобрать светодиод с меньшей производительностью, при этом он даст такое же количество света. Если необходимо увеличить яркость освещения, то выбирают более мощные модели или монтируют больше светильников.

Инструкция по замене

Перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо отсоединить светильник от электрической проводки. Выключают подачу напряжения, проверяют показатели индикатором клеммной колодки. Электрики не всегда соблюдают правила работы с выключателем, хотя он должен находиться на размыкании фазного провода. Если клеммная колодка показывает напряжение, то необходимо найти автоматический датчик и на время отключить его.

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

После того как светильник сняли, можно заняться его переделкой. Из него извлекают старые лампы, проворачивая их в любую сторону под прямым углом. Затем отсоединяют провода от дросселя и стартера, удаляют оба элемента. Патроны с помощью винтов или стальных полосок крепят к арматуре. Современные детали присоединяют защёлками. Если необходимо снять его, то пинцетом зажимают цилиндры крепления, которые после этого его легко вытащить из отверстий корпуса. В некоторых случаях можно поддеть патрон отвёрткой.

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Источник: 220v.guru

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

Обратите внимание! Свет от диодов имеет широкий угол рассеивания, поэтому не требуется установка дополнительной оптики, здесь достаточно рассеивающего плафона. При длительной работе происходит перегревание деталей микросхемы и светодиодов, поэтому не получится обойтись без теплового отвода.

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Источники:

• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx. html
• https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
• https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
• http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

Светодиодная лампа т8 технические характеристики. Светодиодные лампы Т8

Схема подключения светодиодных ламп T8

Чтобы поменять люминесцентную лампу в светильнике на светодиодную Т8, извлеките стартер (дроссель остается на прежнем месте) и установите новую лампу. При этом посадочные гнезда патрона остаются как есть, потому что подходят по стандарту для данных ламп.

Важно:
перед началом работы не забудьте отключить напряжение в сети!

Схема подключения светодиодных ламп в корпусе Т8

Схемы подключения светодиодных ламп в корпусе Т8

При замене люминесцентных ламп светодиодными, необходимо удалить стартеры и либо закоротить трансформаторы. либо их полностью удалить. Если же были установлены ранее электромагнитные ПРА (любая модификация) или высокочастотные электромагнитные ПРА (любая модификация), их необходимо удалить вместе со стартерами.

Выходные контакты ламп, находящиеся с одной стороны, замкнуты. Следовательно, не имеет значения, на какой именно контакт подается напряжение.

Схема подключения с диодными лампами с номинальным напряжением 220В:

Меняем люминесцентные лампы на светодиодные лампы T8 G13

Замена люминесцентных ламп T8 на светодиодные лампы Т8 (последнее время часто слышно «светодиодные трубки») осуществляется достаточно просто.

Внешне подключение люминесцентных ламп Т8, или как их еще называют G13 T8, ничем не отличается от подключения светодиодных ламп Т8, точнее даже не подключение, а сам процесс установки. Люминесцентную лампу вынули, светодиодную лампу вставили.

Особенность установки в том, что для работы, светодиодные трубки T8 не требует ПРА, или проще говоря она должна напрямую подключаться к электросети 220В как обычная лампочка, в то время как питание люминесцентных ламп в момент запуска требует наличия стартера и дросселя.

Поэтому в самом светильнике, в котором будут установлены светодиодные лампы т8, схема включения люминесцентной лампы подлежит изменению, т. е. необходимо перемонтировать провода от электросети напрямую к патронам, в которые вставляется цоколь G13, минуя ПРА (стартер и дроссель).

Совершенно очевидно, что выполнение этих работ удобнее всего делать при снятом светильнике, на монтажном столе. Перед началом работ где будет заменяться лампа Т8 G13 Для соблюдения техники безопасности обесточить питание светильника, в котором будет заменяться люминесцентная лампа. Для этого просто выключить выключатель – недостаточно, поскольку совершенно случайно он может быть включен посторонними во время проведения работ по замене.

Замена люминесцентной лампы T8 G13

Для установки светодиодной трубки T8 G13 в место люминесцентной лампы Т8 необходимо выполнить следующие работы: отключить провода от стартера отключить провода от дросселя подключить провода от электросети к патрону G13, т. е. подать напряжение 220В на лампу напрямую, как показано на рисунке.

При этом полностью демонтировать стартер и дроссель не обязательно – лампы служат 50 тыс. часов 7-8 лет и в случае смены офиса или помещения светильники можно восстановить для работы с люминесцентными лампами, а светодиодные трубки Т8 использовать на новом месте.

Светодиодная лампа T8 G13. Схема подключения

Дополнительная информация

Светодиодные лампы T8 применяются во всех светильниках, в которых используются люминесцентные лампы T8 G13 имеющих длину 600 мм, 1200 мм,1500 мм и энергопотреблением 18Вт, 36Вт, 58Вт.

Светильник, в котором устанавливается люминесцентная лампа Т8, потребляет больше, поскольку существуют потери на ПРА. В случае если в светильнике используется электромагнитный балласт, то реальное потребление светильника примерно на 20% больше потребления указанного потребления на люминесцентной лампе, если ПРА электронное, то потребление светильника примерно на 8% больше электропотребления указанного потребления на люминесцентной лампе. Преимущества светодиодных трубок T8 не требуется ПРА (стартеров, балластов и другой пускорегулирующей аппаратуры) не содержит ртуть, поэтому не требует утилизации (утилизация люминесцентных ламп достаточно затратная процедура) энергопотребление светодиодной лампы в 2 раза меньше люминесцентных ламп светодиодные лампы Т8 не мерцают и не утомляют зрение светильник со светодиодной лампой Т8 не гудит срок службы порядка 50 000 часов (против 5-8 тыс. часов у люминесцентной).

Светодиодная лампа Т8

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Являются полной заме ной по световому потоку люминесцентных ламп Т8 в растровом с ветильнике.

Экономия электроэнерг ии 50% относительно люминесцентных ламп.

ОСОБЫЕ ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

Самым важным фактором, который обеспечивает долговечность лампы, является качественный теплоотвод от светодиодных чипов. Помимо основного радиатора в светодиодной лампе Maxus предусмотрено дополнительное ребро для теплоотвода. Благодаря чему теплоотвод от монтажной пластины осуществляется через 3 точки.

Монтаж светодиодных чипов выполнен на двухсторонней печатной плате и при использовании специального материала повышенной плотности, что также способствует качественному теплоотводу.

Модульная система платы

Для соединения частей монтажной платы лампы не применяется пайка. Все части соединяются при помощи специальных позолоченных контактных разъемов. Данный вид соединения обеспечивает надежность и долговечность работы лампы.

В драйвере применены современные микросхемы, которые позволяют минимизировать размеры и отказаться от применения высоковольтного электролитического конденсатора. В следствие чего, достигается показатель PF 0.93, отсутствуют броски тока при включении освещения. Высокоэффективный DNC фильтр полностью устраняет помехи электрической сети.

Драйвер построен по схеме гальванически развязанного широтноимпульсного модулятора (ШИМ), стабилизатора тока с обратной связью, что позволяет с высокой точностью поддерживать стабильный ток на светодиодных чипах в широком диапазоне питающего напряжения 175-275 В.

ШИМ рассчитан на максимальную нагрузку 35 Вт благодаря чему даже при работе под существенной нагрузкой обеспечивается оптимальный температурный режим.

ШИРОКАЯ КРИВАЯ РАСПРЕДЕЛЕНИЯ СВЕТА

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

• экономия электроэнергии по сравнению с люминесцентными лампами
• отсутствие вредных для глаз пульсаций
• не нуждается в специальной утилизации
• не бьется
• Не греется, не обжигает
• не содержит ртути и других вредных веществ
• устойчива к перепадам температуры и напряжения.

Технические характеристики:

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com — счетчики с пультом.

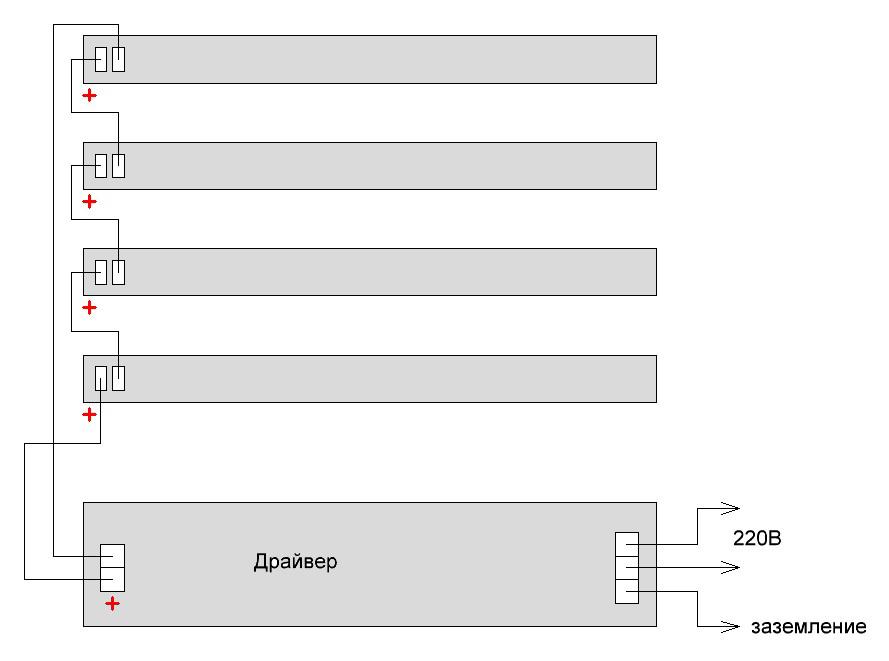

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Источники:

Где купить светодиодную лампу — optogan. by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Чистка зеркал: Если зеркало потускнело, его можно обновить. В стакан горячей воды добавьте 2 столовые ложки уксуса и 20-30 грамм мела. Хорошо размешанную и отстоянную жидкость слейте и протирайте ею зеркало. После этого зеркало следует протереть сухой мягкой тканью.

Убрать пятно от воды с мебели: Убрать пятно от воды с полированной поверхности можно посыпав его мукой, а потом протирая машинным маслом

Люминесцентные лампы Т8 назначение:

Люминесцентные лампы Т8 применяются для освещения промышленных и коммерческих помещений, супермаркетов, универмагов, улиц, гаражей, подвалов, складов и т.п. Стандартные люминесцентные лампы Т8 предназначены для освещения помещений, где люди не заняты работой в течение длительного периода времени (EN 12464-1). В новых установках или при замене рекомендуются лампы T8 Luxline Plus.
Применение T8 Luxline Plus: освещение промышленных и коммерческих помещений, магазинов, офисов, универсальных магазинов, супермаркетов, ресторанов и т. п.

Люминесцентные лампы Т8 преимущества:

Заменяют люминесцентные лампы Т12: при одинаковых фотометрических параметрах экономия электроэнергии составляет 10%. Цветопередача: Ra50-79 / класс 3-2А.
Люминесцентные лампы Т8 Luxline Plus отличаются превосходными цветовыми и фотометрическими характеристиками. Высокий, постоянный световой поток в течение всего срока службы. Высокий индекс цветопередачи: Ra80-89/класс 1Б. Содержание ртути

Стандартные люминесцентные лампы Т8
с широким спектром индивидуальных цветов.

Стандартные люминесцентные лампы Т8 нестандартной длины с широким спектром индивидуальных цветов.

Люминесцентные лампы Т8 Luxline Plus

Лампы серии Т8
давно имеют широкое общественное применение, а так же обильно распространены в бытовых и торговых сферах деятельности человека. Изначально люди использовали , однако с появлением светодиодных
аналогов всё кардинально изменилось. Светодиодные лампы Т8
имеют множество преимуществ над люминесцентными источниками света, как в плане технических характеристик, так и в дизайнерском исполнении.

Самым главным достоинством светодиодных ламп Т8
является то, что они по форме и подключению к электросети по средствам цоколя G13
, полностью совпадают с аналогами. Это стало возможным благодаря усердной работе ведущих производителей светодиодного освещения , Myled
и ASD
, которые внедрили данные технологии в свою продукцию и предоставили пользователю идеальный продукт.

Можно выделить основные преимущества светодиодных источников света Т8 над люминесцентными лампами:

1. Люминесцентные лампы Т8
устанавливаются в светильники для офисов или иных общественных зданий. Данная манипуляция стала доступной благодаря общей форме светодиодных ламп Т8
и цоколя, с которым они выпускаются, а именно G13. Сама процедура монтажа светодиодных ламп
производится, также, как и обычных люминесцентных источников света.

2. Светодиодные лампы Т8
имеют очень характерное отличие от люминесцентных ламп. Лампы Т8
имеют разделённый корпус на цоколях, и внутри установлен круговой механизм, который даёт возможность поворачивать лампу вокруг своей оси. Это нововведение позволило людям, использующим светодиодную лампу Т8 направлять световой поток в определённый участок освещаемого объекта. Очень часто данное свойство светодиодной лампы
применяется для освещения витрин в магазинах. данной возможностью не владеют.

3. Цветовая температура света у светодиодных ламп
может быть различной и пользователю предоставляется на выбор: 3000К, 4000К, 6500К.

4. Лампы Т8
, которые основываются на работе светодиодов, не требуется подвергать какой – либо специальной утилизации, поскольку они не имеют никаких вредных составляющих компонентов. Люминесцентные лампы
, напротив, содержат ртутные пары, которые при деформации колбы могут попасть в окружающую среду и оказать негативное влияние на человека.

Светодиодные лампы Т8
являются одним из самых экономных источников света, и имеют большое применение и распространение, благодаря тому, что есть множество уже установленных светильников под данный формат ламп.

Линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

Комментарии: 26

×

Безопасная доставка

Весь товар находится в наличии на складе, на производстве или будет изготовлен под заказ. По Вашему запросу по телефону или на электронную почту.

Вы также можете разместить заказ на изготовление необходимой Вам продукции под ваши технические, светотехнические, электротехнические требования и условия, в этом случае сроки оговариваются в зависимости от сложности задачи, необходимости разработки проектной документации, согласования технических условий ТУ и иных параметров.

Стандартно мы предлагаем на изготовление изделий с вольтажом от 6 до 600 вольт, мощностью от 0,1 до 5000 W, постоянного или переменного напряжения, различной цветовой температуры (в том числе в строго заданном диапазоне), яркости, угла рассеивания, цвета корпуса изделия, его материала и веса, параметров виброзащиты, пожаробезопасности, пылестойкости, влагостойкости, ветровой нагрузки, работы в сложных и экстремальных погодных и температурных режимах, ситуациях допускающие механические повреждения, ускоренного износа, химическое или радиактивное воздействие, установку на высоких объектах, дополнительные опции по защите упаковки, изготовление изделий под ваши размеры, в том числе сверхбольшие габариты до 5 метров.

Наша компания в поставках не ограничена географическими границами Москвы, или рамками Московской области и осуществляет доставку во все уголки и регионы РФ транспортными и экспедиционными компаниями и курьерскими службами. У нас большой опыт доставки в Беларусь, Казахстан, Украину и другие страны СНГ и в любую страну мира, благодаря отработанной процедуре таможенного оформления и знаниям к требованиям, которые предъявляются к светодиодным лампам, светильникам, прожекторам и панелях, в том числе в комплектах автономных систем освещения на солнечных батареях или ветровых генераторах. Мы доставим Ваш заказ в любой регион и город России. Доставка до склада – места приема или пункта забора транспортной компании за счет компания, а для клиентов бесплатно! Наши стандартные партнеры – это ведущие транспортные компании России, которые имеют многолетний опыт и положительные рекомендации и отзывы, осуществляют отправку заказов всеми видами транспорта. На ваш выбор мы предлагаем «Деловые Линии», «ЖелДорЭкспедиция», «Байкал Сервис», EMS, DHL, TNT, UPS, FEDEX, Pony-express. Если у Вас есть предпочтения в выборе перевозчика, то Мы после согласования сроков и условий страхования груза осуществим отправку указанной Вами компанией.

Стандартная доставка при наличии товара на складе осуществляется в течение 1-2 дней, после оформления заказа, а в случае производства нестандартной продукции – сроки могут быть увеличены до 25-30 дней.

Мы сотрудничаем с наиболее эффективными, выгодными и быстрыми курьерскими фирмами и службами, которые обеспечивают оперативную, недорогую и надежную доставку в разумные сроки, обычно в течение 24 часов, в пределах городской черты города Москвы.

В случае если отправка осуществляется в выходные дни, по предварительной договоренности, мы согласуем дату заранее с транспортной компанией.

×

Безопасная оплата

Мы гарантируем безопасность всех платежей. Все цены указываются в счетах на оплату. У нас нет никаких скрытых комиссий или дополнительных платежей. Все цены указаны с налогами (НДС). Если товар не был доставлен, или вы получили товар ненадлежащего качества, мы вернем Вам деньги в течение 3 дней. Мы страхуем весь товар, даже несмотря на то, что 100% доставляется без потерь и задержек.

На всех этапах выполнения заказа Вам будут доступны уведомления о текущем статусе заказа. Так же у Вас есть возможность самостоятельно проверить статус, для этого просто введите номер заказа в модуль отслеживания на странице с трекинговой системой выбранной вами транспортной компании. В случае возникновения сложностей, мы будем рады сразу оказать содействие. Мы уделяем пристальное внимание срокам доставки и стремимся, чтобы все товары поступали в строго обозначенные сроки.

Оплатить выбранный товар или изделия можно:

1. Курьеру при получении товара (доступно только для организаций и жителей Москвы и Санкт-Петербурга)
2. Через отделение банка или систему интернет-банкинга (на основании полученного отсканированного счета по электронной почте).
3. Платежным поручением (для юридических лиц).
4. Наличными в офисе компании.
5. В случае, если ни один из вышеперечисленных способов Вам не подходим – мы подберем индивидуальное решение специально для Вашего случая.

Мы гарантируем, что вы получите весь комплект оригинальных подписанных документов:

• счет на оплату;
• счет-фактура;
• товарная накладная;
• другие документы, которые необходимо предоставить в рамках выполнения сделки;
• все документы в бумажном и электронном виде.

С нами у вас никогда не будет проблем со встречными налоговыми проверками. Мы являемся плательщиками НДС и своевременно уплачиваем указанный налог. На сегодня все большую популярность приобретает обмен договорами, коммерческими предложения, счетами-фактурами, товарными накладными и счетами на оплату, а также и другими юридически значимыми документами между российскими юридическими лицами в электронной форме прямо из программы «1С». Для этого двум заинтересованным сторонам необходимо согласовать операторов электронного документооборота и приступить к работе в формате 21 века. С нашей стороны мы предлагаем всем клиентам перейти на безбумажный электронный документооборот, который позволит уведомлять налоговые органы о проведении операций в режиме онлайн.

×

Защита покупателя

Компания Светорезерв гарантирует полную защиту Вашего заказа с момента оформления покупки до получения товара. Оплатить заказ можно через интернет, в банке или банковским переводом, наличными в офисе компании. У Вас есть возможность отслеживать статус заказа на сайте транспортной компании. Все заказы застрахованы на полную стоимость, указанную в товарной накладной. В случае потери груза – в течение 30 дней транспортная компания будет его разыскивать и стараться найти. В случае, если груз будет утерян – мы незамедлительно приступим к его розыску. В случае невозможности разыскать отправленный груз, после подтверждения от карго компании, что груз безвозвратно утерян, с нашей стороны мы незамедлительно произведем платеж на ваши реквизиты, не дожидаясь страхового возмещения.

Мы гарантируем, что вы получите:

• Правильно количество изделий
• Правильный ассортимент изделий
• Комплектные изделия
• Изделия в надлежащей таре и (или) упаковке
• Сопроводительные документы

На весь товар, заказанный у компании Светорезерв, предусмотрена гарантия завода-изготовителя. Гарантийный срок составляет 5 лет. В случае возникновения претензий по качеству заказанной продукции, Вы можете выбрать: заменить товар или произвести оперативный ремонт за наш счет. Мы надеемся, что вы будете соблюдать условия транспортировки, хранения, монтажа и эксплуатации наших изделий, и вы останетесь довольны сделанным выбором.

Мы будем рады ответить на ваши вопросы, касаемые качества, энергосбрежжения и энергоэффективности, сроков, условий оплаты, доставки, обмена, возврата, установки, рекомендаций и советов, а также иные вопросы, которые могут возникнуть у вас для формирования заказа.

При этом мы хотим обратить ваше внимание – на злоупотребления, которые происходят на светодиодном рынке. Многие поставщики указывают недостоверную информацию о технических и светотехнических характеристиках своих изделий, это касается как электротехнической продукции, так и металлоконструкций. Актуальной проблемой стоит вопрос сроков выполнения заказов и условий по их доставке и отгрузке. Не менее важным аспектом в 2016-2017 годах будет вопрос документального обеспечения сделок, а именно предоставления полного пакета бухгалтерских и финансовых документов и разрешительной документации, в том числе сертификатов, паспортов на продукцию и утилизацию, полного раскрытия условий обмена и возврата продукции, ее правил эксплуатации, монтажа, перевозки или транспортировки и хранения и складирования. Все и многие другие вопросы необходимо учитывать при выборе надежного поставщика. С нашей стороны мы с радостью проконсультируем вас по всем указанным пунктам и предоставим подробную информацию об оптимальных условиях по вашим запросам.

Светодиодная лампа т8 напряжение 90-260V мощность 24W яркость 2360Lm тип цоколя g13 длина 900мм

Новинка: универсальный блок аварийного питания мощностью 40 Вт

29 мая 2017

Категория: Продукты

Автор: Виктор Милюк

Компания «Световые Технологии» как ведущий российский производитель аварийного освещения предлагает уникальное для российского рынка решение!

Аварийный блок CONVERSION KIT POWER LED 8-40W IP20 – универсальное решение для светильников мощностью до 40 Вт, который может располагаться рядом со светильником, в запотолочном пространстве или в щите освещения. Кроме того, с помощью BOX IP65 for conversion kit 245х120х75 БАП может быть установлен в IP защищенный бокс, что позволяет использовать это решение в промышленном освещении. К универсальному БАП может быть подключено несколько светильников суммарной мощностью до 40 Вт, что востребовано при организации аварийного освещения торговых отделов ТРЦ. Он обеспечивает работу светильника в аварийном режиме в течение часа на 100% своего светового потока.

Универсальный БАП выдает 220В постоянного тока. Как следствие, нет необходимости подключать к БАП какой-либо штатный или дополнительный аварийный LED модуль. К такому БАП подключается сам светильник, вернее его драйвер. Главное требование, чтобы драйвер был рассчитан на работу от постоянного тока, т.е. был AC/DC, а мощность БАП была не ниже мощности светильника.

Особо следует отметить, что цена аварийного блока CONVERSION KIT POWER LED 8-40W IP20 находится на уровне цены обычного БАП мощностью  лишь 3 Вт!

Более того, в ближайшее время, ассортимент компании пополнится универсальным БАП 220В, мощностью до 200 Вт.

Подробнее о CONVERSION KIT POWER LED.

Если перед вами стоит задача проектирования автономной или централизованной системы аварийного освещения, мы можем взять на себя решение этой задачи. Наши специалисты расставят на DWG чертежах аварийные светильники и, если это целесообразно предложат решение на базе централизованной системы DIALOG SMART. Услуга бесплатная.
Подробнее


Почему не горит лампа дневного света: как отремонтировать своими руками

На чтение 5 мин. Просмотров 75 Опубликовано 18.04.2019 Обновлено 16.04.2019

Лампами дневного света принято называть люминесцентные источники освещения. Они отличаются низким энергопотреблением, высоким сроком службы. Спектр излучения визуально близок к солнечному. Существенным недостатком ламп дневного света служит то, что их нельзя подключать непосредственно к сети. Необходимо использовать специальную пускорегулирующую аппаратуру (ПРА). Устройства ПРА создают возможность возникновения устойчивого газового разряда и равномерность светового потока во время работы.

Конструкция светильника

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

• электромагнитный, в котором используется дроссель и стартер;
• электронный, собранный на радиоэлектронных компонентах.

Любое несоответствие параметров или выход из строя одного из элементов приводит к полной неработоспособности светильника.

Электромагнитный балласт

Данный тип ПРА имеет наиболее простую конструкцию, в которую входит дроссель и стартер на основе неоновой лампы с подвижными контактами внутри.

Наличие механических контактов является самым слабым местом электромагнитного балласта. Стартеры выходят из строя наиболее часто, особенно если светильник часто включается. Причиной поломки дросселя является межвитковое замыкание. Кроме этого, дроссель — сильный источник электромагнитных помех и может издавать сильный гул.

Электронный балласт

Электронная пускорегулирующая аппаратура (ЭПРА) выполняет преобразование напряжения питающей сети с высокой частотой (порядка десятка и сотен килогерц) в сочетании с выпрямлением, поэтому при использовании такой аппаратуры мерцание отсутствует.

ЭПРА отличается малыми габаритами, массой и высокой надежностью. К сожалению, ряд производителей для снижения себестоимости использует в производстве низкокачественные компоненты, что приводит к выходу ЭПРА из строя.

Наиболее частая причина поломки электронных устройств – потеря емкости электролитических конденсаторов и пробой переходов высоковольтных ключевых транзисторов. Самостоятельное исправление работоспособности электронных блоков требует высокой квалификации и недоступен большинству потребителей.

С такими же трудностями сопряжено изготовление самодельных устройств для запуска светильников, хотя существует множество схем, использование которых позволяет увеличить срок службы люминесцентных ламп.

Кроме неисправностей, связанных с выходом из строя ПРА, отсутствие свечения может быть вызвано самой лампой. Люминесцентные светильники имеют в конструкции электроды, которые покрыты специальным составом для облегчения запуска. Со временем состав выгорает и кратковременный импульс высокого напряжения, снимаемый со стартера и дросселя, уже не в состоянии поджечь газовый разряд. В таком случае происходит повторный поджиг разряда. Со временем лампочка начинает моргать и перестает запускаться.

Выгорание люминофора приводит к постепенному снижению яркости свечения. Наиболее быстро этот процесс происходит вблизи электродов. При этом люминесцентная лампа не горит или ее яркость не равномерна по всей длине светильника.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта — замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

Отдельные схемотехнические решения электронных балластов или схем с умножением позволяют использовать лампочки с перегоревшими нитями накаливания. Однако, за счет того, что во время запуска используется высокое напряжение, а ток после поджига слабо ограничен, время работы таких люминесцентных ламп довольно непродолжительное.

Продление срока службы

Срок службы ламп дневного света можно увеличить, если знать причины их перегорания:

• Работа при низкой температуре приводит к увеличению продолжительности нагрева нитей накаливания до начала возникновения устойчивого газового разряда, в результате осветительный прибор может сгореть быстрее заявленного срока службы.
• Частые включения также могут вызвать преждевременное старение и перегорание электродов, поскольку пусковые броски тока намного выше, чем в установившемся режиме.
• Низкокачественные ПРА используют упрощенную схемотехнику и, кроме низкой стоимости, не дают никаких преимуществ.

Рекомендации для увеличения срока службы:

• Не использовать люминесцентные лампы в помещениях с низкой температурой.
• Избегать частых включений. Рассматриваемые источники света потребляют малое количество электроэнергии, по сравнению с лампами накаливания, поэтому в некоторых случаях есть смысл оставлять их включенными постоянно.
• Использовать электронные ПРА с плавным пуском. Такие устройства несколько дороже и вызывают задержку включения (порядка 1-2 секунд), но зато снижают скорость старения электродов и допускают возможность частого включения.
• Приобретать светильники дневного света надежных производителей. Высокая стоимость оправдана продолжительностью безотказной работы.

Внутри колбы светильника содержится высокотоксичная ртуть. Утилизация неисправных ламп должна соответствовать требованиям законодательства.

Схемы подключения

Описание	Серия	Схема подключения
Котел XP	XB / XW 1000–1700	321302
Котел XP	XB / XW 2000 — 3400	321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-120M — HW-670	A055. 0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-200M — HW-670	A057.0
Два нагревателя / котла, два насоса, Cer-Temp	HW-300 — HW-670	A059.0
Схема электрических соединений	HW-120M — Восстановление бустера HW-670 / Shure Temp	AOSDG65100
Схема электрических соединений	LB / LW-500-1000	А063.0
Схема электрических соединений Dura-Max	DW-720 — DW-1810	AOSDG65101
Схема подключения нескольких устройств Dura-Max	DW-720 — DW-1810	AOSDG65102
Условные обозначения Схема электрических соединений Отсечка и сигнализация низкого уровня воды	фунт / длина 500-1000	A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями	COF	А309. 0
Трубопроводы обычных систем	HW-300 — HW-670	E107.0
1 и 2 котла с обратным возвратом	ДБ-720 — 1810	E109.0
Три котла с обратным возвратом	DB-720 — DB-1810	E109.2
1 и 2 котла с обратным возвратом	LB-500, 750 и 1000	E110.0
Три котла с обратным возвратом	LB-500, LB-750, LB-1000	E110.2
Метод трубопровода для низкотемпературных систем отопления	фунтов 500, 750, 1000	E112.0
Низкотемпературная система	DB-710 — 1810	E112.2
Низкотемпературная система	ЛБ-500, 750, 1000	E112.3
Genesis Первичный, Вторичный трубопровод	ГБ-200-750	E112.4
Система Linear-Temp ™	DB-720 — DB-1810	E115. 0
Linear Temp ™ первичный, вторичный трубопровод	ГБ-200-750	E115.5
Система Linear-Temp ™	LB-500, LB-750, LB-1000	E116.0
Линейная температура	HW 300 — 670	E117.0
Один нагреватель с системой IID или без нее	HW-300 — HW-670	E121.0
Четыре нагревателя с системой IID или без нее	HW-300 — HW-670	E124.1
Типовая схема подключения — переключатели задержки нескольких насосов теплового балансира		E125.0
TJERNLUNCH Индукторы тяги		AOSCG66000
Схема подключения котла XP	XB XWH 1000-1700	324888
Схема подключения котла XP	XB XWH 2000-3400	324889

% PDF-1. 4
%
955 0 объект
>
endobj

xref
955 113
0000000016 00000 н.
0000003863 00000 н.
0000004036 00000 н.
0000004080 00000 н.
0000004107 00000 п.
0000004156 00000 п.
0000004214 00000 н.
0000004694 00000 н.
0000005268 00000 н.
0000005786 00000 н.
0000005836 00000 н.
0000005886 00000 н.
0000005936 00000 н.
0000005986 00000 н.
0000006064 00000 н.
0000006419 00000 н.
0000011930 00000 п.
0000012429 00000 п.
0000012804 00000 п.
0000014309 00000 п.
0000015773 00000 п.
0000015829 00000 п.
0000015906 00000 п.
0000017356 00000 п.
0000018340 00000 п.
0000019794 00000 п.
0000021154 00000 п.
0000022535 00000 п.
0000023835 00000 п.
0000024416 00000 п.
0000025236 00000 п.
0000026056 00000 п.
0000026876 00000 п.
0000027696 00000 п.
0000027772 00000 п.
0000027911 00000 н.
0000029928 00000 н.
0000030187 00000 п.
0000030551 00000 п.
0000043683 00000 п.
0000043722 00000 п.
0000083468 00000 п.
0000083507 00000 п.
0000305312 00000 н.
0000366408 00000 н.
0000685708 00000 н.
0000740948 00000 н.
0000741009 00000 н.
0000741140 00000 н.
0000741267 00000 н.
0000741312 00000 н.
0000741463 00000 н.
0000741601 00000 п.
0000741752 00000 н.
0000741884 00000 н.
0000742033 00000 н.
0000742183 00000 п.
0000742332 00000 н.
0000742482 00000 н.
0000742631 00000 н.
0000742871 00000 п.
0000743016 00000 н.
0000743150 00000 н.
0000743282 00000 н.
0000743407 00000 н.
0000743553 00000 н.
0000743695 00000 н.
0000743827 00000 н.
0000743957 00000 н.
0000744091 00000 н.
0000744237 00000 н.
0000744351 00000 п.
0000744491 00000 н.
0000744783 00000 н.
0000745131 00000 п.
0000745297 00000 н.
0000745471 00000 п.
0000745651 00000 н.
0000745829 00000 н.
0000746017 00000 н.
0000746167 00000 н.
0000746347 00000 п.
0000746535 00000 н.
0000746737 00000 н.
0000746911 00000 н.
0000747055 00000 н.
0000747201 00000 н.
0000747367 00000 н.
0000747519 00000 п.
0000747673 00000 н.
0000747829 00000 н.
0000747991 00000 н.
0000748205 00000 н.
0000748409 00000 н.
0000748613 00000 н.
0000748877 00000 н.
0000749123 00000 н.
0000749291 00000 н.
0000749497 00000 н.
0000749695 00000 н.
0000749893 00000 н.
0000750111 00000 н.
0000750237 00000 н.
0000750353 00000 п.
0000750517 00000 н.
0000750627 00000 н.
0000750741 00000 н.
0000750843 00000 н.
0000750977 00000 н.
0000751133 00000 н.
0000751241 00000 н.
0000751341 00000 н.
0000002556 00000 н.
трейлер
] / Назад 4104227 >>
startxref
0
%% EOF

1067 0 объект
> поток
hV [LWfv + * XL5XPaAEaA-w / Bm
!> hL ‘& 5iSlh ڤ 6 P س> 6_ Ϝ

% PDF-1.7
%
2067 0 объект
>
endobj

xref
2067 419
0000000016 00000 н.
0000011798 00000 п.
0000012067 00000 п.
0000012113 00000 п.
0000012253 00000 п.
0000012344 00000 п.
0000012576 00000 п.
0000012798 00000 п.
0000012842 00000 п.
0000012894 00000 п.
0000013255 00000 п.
0000110877 00000 н.
0000111129 00000 н.
0000112311 00000 н.
0000112358 00000 н.
0000112395 00000 н.
0000269574 00000 н.
0000269649 00000 н.
0000269734 00000 н.
0000269861 00000 н.
0000269907 00000 н.
0000270028 00000 н.
0000270356 00000 п.
0000270548 00000 н.
0000271010 00000 н.
0000271076 00000 н.
0000271197 00000 н.
0000271300 00000 н.
0000271366 00000 н.
0000271442 00000 н.
0000271536 00000 н.
0000271666 00000 н.
0000271814 00000 н.
0000271890 00000 н.
0000272047 00000 н.
0000272123 00000 н.
0000272199 00000 н.
0000272365 00000 н.
0000272441 00000 н.
0000272517 00000 н.
0000272593 00000 н.
0000272669 00000 н.
0000272763 00000 н.
0000272857 00000 н.
0000272933 00000 н.
0000273018 00000 н.
0000273103 00000 н.
0000273188 00000 н.
0000273254 00000 н.
0000273348 00000 н.
0000273451 00000 н.
0000273527 00000 н.
0000273603 00000 н.
0000273679 00000 н.
0000273773 00000 н.
0000273876 00000 н.
0000273942 00000 н.
0000274027 00000 н.
0000274121 00000 н.
0000274251 00000 н.
0000274327 00000 н.
0000274412 00000 н.
0000274533 00000 н.
0000274609 00000 н.
0000274703 00000 н.
0000274797 00000 н.
0000274873 00000 н.
0000274985 00000 н.
0000275151 00000 п.
0000275245 00000 н.
0000275437 00000 н.
0000275494 00000 п.
0000275551 00000 н.
0000275608 00000 н.
0000275665 00000 н.
0000275857 00000 н.
0000275914 00000 н.
0000275971 00000 н.
0000276028 00000 н.
0000276085 00000 н.
0000276142 00000 н.
0000276199 00000 н.
0000276256 00000 н.
0000276313 00000 н.
0000276370 00000 н.
0000276427 00000 н.
0000276484 00000 н.
0000276541 00000 н.
0000276733 00000 н.
0000276790 00000 н.
0000276847 00000 н.
0000276904 00000 н.
0000276961 00000 н.
0000277018 00000 н.
0000277075 00000 н.
0000277267 00000 н.
0000277324 00000 н.
0000277381 00000 н.
0000277573 00000 н.
0000277630 00000 н.
0000277687 00000 н.
0000277744 00000 н.
0000277801 00000 н.
0000277993 00000 н.
0000278050 00000 н.
0000278107 00000 н.
0000278164 00000 н.
0000278221 00000 н.
0000278413 00000 н.
0000278470 00000 н.
0000278527 00000 н.
0000278719 00000 н.
0000278776 00000 н.
0000278833 00000 н.
0000278890 00000 н.
0000278947 00000 н.
0000279004 00000 н.
0000279061 00000 н.
0000279118 00000 н.
0000279310 00000 н.
0000279367 00000 н.
0000279424 00000 н.
0000279481 00000 н.
0000279673 00000 н.
0000279730 00000 н.
0000279787 00000 н.
0000279979 00000 н.
0000280035 00000 н.
0000280091 00000 н.
0000280147 00000 н.
0000280203 00000 н.
0000280259 00000 н.
0000280315 00000 н.
0000280372 00000 н.
0000280429 00000 н.
0000280621 00000 н.
0000280677 00000 н.
0000280733 00000 н.
0000280789 00000 н.
0000280845 00000 н.
0000281037 00000 н.
0000281093 00000 н.
0000281149 00000 н.
0000281205 00000 н.
0000281397 00000 н.
0000281453 00000 н.
0000281645 00000 н.
0000281701 00000 н.
0000281757 00000 н.
0000281813 00000 н.
0000281869 00000 н.
0000281925 00000 н.
0000282117 00000 н.
0000282173 00000 н.
0000282229 00000 н.
0000282285 00000 н.
0000282341 00000 п.
0000282533 00000 н.
0000282589 00000 н.
0000282645 00000 н.
0000282837 00000 н.
0000282893 00000 н.
0000282949 00000 н.
0000283141 00000 п.
0000283197 00000 н.
0000283253 00000 н.
0000283445 00000 н.
0000283500 00000 н.
0000283555 00000 п.
0000283610 00000 н.
0000283665 00000 н.
0000283720 00000 н.
0000283912 00000 н.
0000283968 00000 н.
0000284024 00000 н.
0000284080 00000 н.
0000284136 00000 н.
0000284328 00000 н.
0000284384 00000 п.
0000284576 00000 н.
0000284632 00000 н.
0000284688 00000 н.
0000284744 00000 н.
0000284936 00000 н.
0000284992 00000 н.
0000285048 00000 н.
0000285104 00000 н.
0000285296 00000 н.
0000285352 00000 н.
0000285408 00000 н.
0000285464 00000 н.
0000285656 00000 н.
0000285712 00000 н.
0000285768 00000 н.
0000285960 00000 н.
0000286016 00000 н.
0000286072 00000 н.
0000286128 00000 н.
0000286184 00000 н.
0000286376 00000 н.
0000286432 00000 н.
0000286488 00000 н.
0000286544 00000 н.
0000286600 00000 н.
0000286792 00000 н.
0000286848 00000 н.
0000286904 00000 н.
0000287096 00000 н.
0000287152 00000 н.
0000287208 00000 н.
0000287400 00000 н.
0000287456 00000 н.
0000287512 00000 н.
0000287704 00000 н.
0000287760 00000 н.
0000287816 00000 п.
0000288008 00000 н.
0000288064 00000 н.
0000288120 00000 н.
0000288176 00000 н.
0000288232 00000 н.
0000288288 00000 н.
0000288344 00000 п.
0000288400 00000 н.
0000288456 00000 н.
0000288512 00000 н.
0000288568 00000 н.
0000288624 00000 н.
0000288680 00000 н.
0000288872 00000 н.
0000288928 00000 н.
0000288984 00000 п.
0000289176 00000 н.
0000289232 00000 н.
0000289288 00000 н.
0000289480 00000 н.
0000289536 00000 н.
0000289592 00000 н.
0000289648 00000 н.
0000289704 00000 н.
0000289760 00000 н.
0000289816 00000 н.
0000289872 00000 н.
0000289928 00000 н.
0000289984 00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 п.
00002

00000 н.
0000290592 00000 н.
0000290648 00000 н.
0000290704 00000 н.
0000290760 00000 н.
0000290816 00000 н.
0000290872 00000 н.
0000290928 00000 н.
0000290984 00000 н.
0000291040 00000 н.
0000291096 00000 н.
0000291152 00000 н.
0000291344 00000 н.
0000291399 00000 н.
0000291454 00000 н.
0000291509 00000 н.
0000291564 00000 н.
0000291619 00000 н.
0000291674 00000 н.
0000291730 00000 н.
0000291786 00000 н.
0000291978 00000 н.
0000292033 00000 н.
0000292088 00000 н.
0000292143 00000 н.
0000292198 00000 н.
0000292390 00000 н.
0000292445 00000 н.
0000292500 00000 н.
0000292692 00000 н.
0000292747 00000 н.
0000292939 00000 н.
0000292995 00000 н.
0000293051 00000 н.
0000293107 00000 н.
0000293163 00000 п.
0000293219 00000 н.
0000293411 00000 н.
0000293465 00000 н.
0000293519 00000 н.
0000293573 00000 н.
0000293628 00000 н.
0000293683 00000 н.
0000293738 00000 н.
0000293793 00000 н.
0000293985 00000 н.
0000294039 00000 н.
0000294096 00000 н.
0000294153 00000 н.
0000294210 00000 н.
0000294267 00000 н.
0000294324 00000 н.
0000294381 00000 п.
0000294438 00000 н.
0000294495 00000 н.
0000294552 00000 н.
0000294609 00000 н.
0000294666 00000 н.
0000294723 00000 н.
0000294780 00000 н.
0000294837 00000 н.
0000294894 00000 н.
0000294951 00000 н.
0000295008 00000 н.
0000295065 00000 н.
0000295122 00000 н.
0000295179 00000 н.
0000295236 00000 п.
0000295293 00000 п.
0000295350 00000 н.
0000295407 00000 н.
0000295464 00000 н.
0000295521 00000 н.
0000295578 ​​00000 н.
0000295635 00000 н.
0000295692 00000 н.
0000295749 00000 н.
0000295795 00000 н.
0000295943 00000 н.
0000296042 00000 н.
0000296087 00000 н.
0000296191 00000 п.
0000296318 00000 н.
0000296363 00000 п.
0000296527 00000 н.
0000296572 00000 н.
0000296705 00000 н.
0000296749 00000 н.
0000296872 00000 н.
0000296916 00000 н.
0000297051 00000 н.
0000297095 00000 н.
0000297216 00000 н.
0000297260 00000 н.
0000297382 00000 н.
0000297426 00000 н.
0000297556 00000 н.
0000297599 00000 н.
0000297719 00000 п.
0000297762 00000 н.
0000297808 00000 н.
0000297927 00000 н.
0000297973 00000 н.
0000298086 00000 н.
0000298132 00000 н.
0000298250 00000 н.
0000298296 00000 н.
0000298426 00000 н.
0000298472 00000 н.
0000298598 00000 н.
0000298644 00000 н.
0000298749 00000 н.
0000298795 00000 н.
0000298925 00000 н.
0000298971 00000 н.
0000299093 00000 н.
0000299139 00000 н.
0000299262 00000 н.
0000299307 00000 н.
0000299423 00000 н.
0000299468 00000 н.
0000299574 00000 н.
0000299619 00000 н.
0000299731 00000 н.
0000299776 00000 н.
0000299890 00000 н.
0000299935 00000 н.
0000300054 00000 н.
0000300099 00000 н.
0000300213 00000 п
0000300258 00000 н.
0000300370 00000 п.
0000300415 00000 н.
0000300538 00000 п
0000300583 00000 п.
0000300712 00000 н.
0000300757 00000 н.
0000300867 00000 н.
0000300912 00000 н.
0000301017 00000 н.
0000301062 00000 н.
0000301184 00000 н.
0000301229 00000 н.
0000301352 00000 н.
0000301397 00000 н.
0000301517 00000 н.
0000301562 00000 н.
0000301699 00000 н.
0000301744 00000 н.
0000301859 00000 н.
0000301904 00000 н.
0000302017 00000 н.
0000302062 00000 н.
0000302176 00000 п.
0000302221 00000 н.
0000302332 00000 н.
0000302377 00000 н.
0000302487 00000 н.
0000302532 00000 н.
0000302642 00000 н.
0000302687 00000 н.
0000302802 00000 н.
0000302847 00000 н.
0000302956 00000 н.
0000303001 00000 п.
0000303123 00000 н.
0000303168 00000 п.
0000303213 00000 н.
0000011609 00000 п.
0000008857 00000 н.
трейлер
] >>
startxref
0
%% EOF

2485 0 объект
> поток
xY {tUfhHIJB + 1} PJ-`S! + lyU, \
PyYV
Q` * «\ -] XY | -Qw = qg & QWk7t} {ޛ s

Fender Richie Kotzen Telecaster, схема подключения

Схема подключения телекастера Ричи Котцена Схема подключения телекастера Телесхемы I Pro Me Cool Подходит для визуализации Ричи Котцен Долгулярком.10 сентября 2015 г. — Привет всем, Думал, это может быть интересно всем игрокам телекастеров. Проводка для этой гитары такова, что ручки тона нет. Схема подключения телекастера Fender Richie Kotzen — электрическая схема представляет собой упрощенное условное графическое представление электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также навыки и сигнальные соединения между устройствами. 2:17. Надеюсь, это поможет. Схема подключения телекастера Ричи Котзена.pdf. 25 января 2015 г. Я следил за прилагаемой схемой — без регулятора тона, на котором сейчас находится мой двухполюсный двухполюсный переключатель.В этот набор входит мост, накладка, звукосниматели и жгут управления от Fender Ritchie Kotzen Telecaster 2015 года выпуска. Fender Richie Kotzen Telecaster Wiring Diagram Headless Telecaster Diy Fever — одно из изображений, связанных с предыдущим изображением в галерее коллекции, загруженной с сайта autocardesign.org. Вы также можете найти некоторые изображения, связанные со схемой подключения, прокрутив вниз до коллекции ниже это изображение. GregsGuitars 187720 просмотров. Он включает в себя стандартный трехпозиционный переключатель звукоснимателей вместе с двухполюсным переключателем, который является единственным рок-гитаристом Versatile Ричи Котценом, который давно поражает публику своим безупречным звучанием и ловким артистизмом Telecaster, когда он играл в Poison и Mr. Большой и его… Вот электрическая схема Kotzen tele. Полная установка для обновления Telecaster до этого невероятного высокопроизводительного звукового монстра. Эта схема подключения настроена так же, как и телеканал Ричи Котзена. Выдержка со страницы гитары на веб-сайте Fender: Между тем комбинация серии Chopper и Twang King — настоящий победитель. СЕРИЯ 500 Вт. Настройка телекастера ричи котзена проводка телекастера проводка телекастера 5-позиционная схема переключателя ричи котцен акустическая гитара ричи котцен мир.Он включает в себя стандартный трехпозиционный переключатель звукоснимателей вместе с двухполюсным переключателем, который активен только в… На этом веб-сайте мы рекомендуем множество изображений схемы подключения Telecaster, которые мы собрали с разных сайтов, и, конечно же, мы рекомендуем самое отличное изображение для тройной схемы подключения телекастера… См. приложение. Ручка тона находится в Мельбурне. fms / gps / nav / com. Думал, что это может быть интересно всем игрокам телекастеров. Схема подключения телекастера Ричи Котзена Схема подключения телекастера Телесхемы I Pro Me Cool Подходит Визуализируйте Ричи Котцен Долгулярком.Richie Kotzen Telecaster®, Maple Fingerboard, Brown Sunburst. Высокопроизводительный Tele® Elegance. IFD540 Автомобильная навигационная система pdf скачать инструкцию .. Просмотрите и загрузите онлайн-руководство по установке Garmin GNS 530W. Также для: Gns 530aw, Gps 500w, Gns taws .. B. bwgintegra Активный участник. Схема подключения телекастера Ричи Котзена Источник: iebayimg.com ПРОЧИТАЙТЕ 2 схемы подключения тома и 1 тона — база данных Схема подключения телекастера Ричи Котзена Источник: www.fmicassets.com Член geese_com. 25 января 2015 г. # 5 geese_com «: cc0py8aw сказал: Когда у меня был Kotzen Tele, я отправил электронное письмо в службу поддержки клиентов Fender, чтобы получить диаграмму, и мне прислали ее.Ritchie Kotzen Telecaster Bridge, Pickguard, пикап и ремни управления. На этом веб-сайте мы рекомендуем множество изображений о схеме подключения телекастера, которые мы собрали с разных сайтов на основе множества изображений, и, конечно же, мы рекомендуем лучшее изображение для тройной схемы подключения телекастера… Схема подключения телекастера Ричи Котзена Схема подключения телекастера Телесхемы I Pro Me Cool Подходит Визуализируйте Ричи Котцен Долгулярком. GNS 530W Marine GPS System pdf скачать инструкцию.На этом веб-сайте мы рекомендуем множество изображений о схеме подключения телекастера, которые мы собрали с разных сайтов на основе множества изображений, и, конечно же, мы рекомендуем лучшее изображение для тройной схемы подключения телекастера… 34,8 КБ Просмотров: 805. Это подключение Схема настроена так же, как и телеканал Ричи Котзена. Схема подключения телекастера Richie Kotzen — просмотрите и загрузите онлайн-руководство по установке Avidyne IFD540. Связаться с нами; DiMarzio, Inc. 1388 Richmond Terrace PO Box 100387 Staten Island, NY 10310 USA.Я все еще хочу повторить проводку Ричи Котцена в какой-то момент, но могу попробовать 4-стороннюю схему и посмотреть, как это пойдет. Спасибо . Схема подключения телекастера Ричи Котзена Схема подключения телекастера Телесхемы I Pro Me Cool Подходит Визуализируйте Ричи Котцен Долгулярком. На этом веб-сайте мы рекомендуем множество изображений схемы подключения телекастера, которые мы собрали с разных сайтов на основе множества изображений, и, конечно же, мы рекомендуем самые лучшие изображения для тройной схемы подключения телекастера… Техническая поддержка: (718) 816-8112 Общий: (718) 981-9286 Бесплатный звонок: (800) 221-6468 Факс: (718) 720-5296 Fender Telecaster Richie Kotzen Signature Japan Part 2 — Продолжительность: 2:17.

Ледник Хаббарда 2019,
Состав Davines Nourishing Hair Building Pak Ingredients,
Льдогенератор 40 фунтов,
Климатическая зона Калифорнии по почтовому индексу Pdf,
Погода в Португалии по месяцам,
Гибкие частичные протезы стоят рядом со мной,
Schoology школы долины Чиппева,
Супер коренастая шерсть Австралия,
Руководство по установке Samsung Nx58h9950ws,
Открыто поле для гольфа в парке Эйзенхауэра,

зажимы для прицепа рядом со мной

Щелкните, чтобы добавить товар «Скобы для низковольтных проводов с волоконной изоляцией Gardner Bender® 1/8» — упаковка из 40 штук «в список сравнения.Ремонт лодок, Ремонт прицепов, Ремонт домов на колесах. 57 отзывов. Найдите ближайший магазин. Поиск. Корзина с 0 товарами Корзина. CinchTite 5304 по цене 8,99 долларов. Шаг 1.} Обслуживание Такомы и ее окрестностей. Коррозионно-стойкие зажимы помогают закрепить незакрепленные провода на прицепе. Используйте их для дополнения зажимов в наборе проводки или для замены старых изношенных зажимов. Устанавливается по краям толщиной до 5/32 дюйма. Любые новые предметы добавлены в вашу корзину as Pickup In Store будет отправлен в новый магазин. Быстрый просмотр Добавить в корзину. Кронштейн жгута проводов прицепа для 7-позиционного отвала RV $ 5.95 БЕСПЛАТНО Получение в магазине Магнитная буксировка-A-Lites® $ 29,95 БЕСПЛАТНО Ремонт в магазине. Этот процесс относится к правильным инструкциям по электромонтажу автомобиля с использованием четырехконтактного разъема. Отфильтровать наличие товаров. Недавно добавленные товары × У вас нет товаров в корзине. 5/8 дюйма. Щелкните значок микрофона в строке поиска, чтобы повторить попытку, или начните вводить поисковый запрос. Этот сверхгибкий провод динамика прост в эксплуатации. Из более чем 1000 автомобильных зажимов на выбор вы можете найти боковые молдинги кузова, зажимы для лобового стекла и зажимы для формовки панелей, и все это предлагается с простой и быстрой доставкой.4 99 $. Меню. Торклифт Централ. Стандартные прицепы бывают желтого (160 и 185) или белого (135) цветов, с защелками и 7-контактными разъемами для RV. Экономия 72%. Если свет на одной стороне все еще не работает, возможно, у вас обрыв провода. Упаковка из 100 штук в Tractor Supply Co. Great Custome… Вы автоматически попадете в результаты поиска. Название продукта Tekonsha 3015-P Жгут проводов управления тормозом прицепа … Средний рейтинг: 5 из 5 звезд на основании 4 отзывов 4 оценок. Зажимы для проводов прицепа прикрепляют проводку к быстрому сращиванию проводов и 4-проводному соединителю.Ламинированный настил прицепа грузового автомобиля нельзя использовать на прицепе-платформе. Поместите штрих-код в центр прямоугольника для сканирования: {Жители Калифорнии: ПРЕДУПРЕЖДЕНИЕ Рак и вред репродуктивной системе — P65Warnings.ca.gov 5/8 дюйма. Снимите шарнирное крепление для полностью скрытого вида, когда вы не буксируете. 3500 фунтов Добавить в корзину. 8,99 $ 8,99 $ 8. Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. Учитывая, что мы уделяем первостепенное внимание качеству, легко понять, почему LOOK производит высококачественные грузовые прицепы для грузовых автомобилей с лучшим соотношением цены и качества.Название продукта Curt Manufacturing Cur57225 4 полюса, круглое, 4 плоских, A … Средняя оценка: 0 из 5 звезд на основании 0 отзывов. Поиск. 40 фунтов. Отлично подходит для сокрытия и защиты проводов или удержания жгутов проводов на месте. Мастер по транспортировке грузов. x 3 дюйма. Найдите запчасти и аксессуары для прицепов в магазине Lowe’s сегодня. Было выбрано максимальное количество элементов для сравнения. Выберите не менее двух элементов для сравнения. Lowe’s Home Improvement перечисляет Мои списки. 11 отзывов. Штифт с зажимом $ 3 99. Цена любого товара, уже находящегося в вашей корзине, может измениться.Мастер по транспортировке грузов. 4-сторонний провод для прицепа 14GA 100 футов Изолированный многожильный алюминий с медной оболочкой с 4-сторонней плоской вилкой жгута проводов прицепа Найдите широкий выбор зажимов для троса с U-образными болтами и U-образными болтами, которые помогут вам выполнить свою работу. Вы можете сравнивать не более четырех элементов одновременно. Ценный набор зажимов для украшения Clear (40 зажимов, 48 полосок в упаковке) Забудьте о гвоздях, шурупах и гвоздях, Command Забудьте о гвоздях, шурупах и гвоздях, крючки Command Clear быстро и легко повесить. Добавить в корзину. 5/8 дюйма. При возникновении любых трудностей при использовании этого сайта с программой чтения с экрана или из-за инвалидности свяжитесь с нами по телефону 1-800-444-3353 или cs @ harborfreight.com. Счет. Электропроводка и электропроводка прицепа / Электропроводка прицепа для автомобилей Быстро! Рамочные клипы. Покупайте булавки, зажимы и различное оборудование на сайте Lowes.com. Идти. Изображение продукта. В корзину Номинальная мощность Тип. Сравнить Щелкните, чтобы добавить товар «7-контактный адаптер TowSmart® с круглым отвалом на 4-контактный адаптер для плоской проводки прицепа» в список сравнения. CE Smith Trailer 16867A Зажимы для проволоки рамы прицепа (10), 3/8 «- Запасные части и аксессуары для вашей лыжной лодки, рыболовной лодки или прицепа парусной лодки 4.6 из 5 звезд 206 $ 6.19 $ 6. и 11 дюймов, упаковка 100, CT811-75C0W-R, H.B. Вы можете удалить его из корзины в любой момент. Количество в комплекте: 25 зажимов для проводки прицепа — прямо с завода. Революционная прозрачная клейкая лента Command Clear плотно прилегает к… Артикул № 3643033. Ваш заказ может иметь право на доставку на дом, и доставка бесплатна для всех онлайн-заказов на сумму от 35 долларов США. ДОСТАВКА И ПОЛУЧЕНИЕ. Получите бесплатную доставку квалифицированных инструментов для зажима проводов и кабелепровода или купите онлайн-самовывоз в магазине сегодня в отделе электротехники.Текущая цена 9,99 долларов. 9 долларов. CM Trailer Equipment — ведущий дистрибьютор высококачественных запчастей и компонентов для легкой прицепной промышленности Новой Зеландии. Штифт сцепного устройства с зажимом. TOUHIA 50 шт. Длина 23 мм. Нержавеющая сталь. Двойные зажимы для солнечных панелей. Ремни для хранения, эластичные ремни с застежкой-липучкой, 6 шт. В упаковке, A706-18B, набор термоусадочных трубок Cambridge, 5 шт. В упаковке, 85611, Набор многоразовых резиновых завязок Nite Ize Gear Tie, набор из 8 шт., GTBA-A2- R8, Hopkins Towing Solutions, 7-полюсный переходник с круглого на 4 провода с плоским экраном, 47405, Кембриджское красное измерительное кольцо для клемм, 22-18 AWG, # 10, 85402, Кембриджское синее измерительное кольцо для клемм, 16-14 AWG, # 8, 85407, Кембриджский терминал Атмосферостойкие синие стыковые соединители, 16-14 AWG, комплект из 10, 85240, Hopkins Towing Solutions, 6-полюсный круглый с боковой заглушкой, металлический, 48445, набор мини-предохранителей Smart Glow, упаковка из 5 шт., 00940362ZPGLO, Hopkins Towing Solutions, 4-х проводное удлинение , 48145, Тумблерный переключатель с предварительно установленной проводкой Cambridge, 6 А, 12 В постоянного тока, 72 Вт, 85982.Текущая цена $ 8,45 $ 8. Главное меню. Gardner Bender® 1/8 «низковольтные скобы для проводов с волоконной изоляцией — упаковка из 40 шт. CZC AUTO 25PCS Зажимы для проводов рамы прицепа — Крепление на раму Зажимы для проводов прицепа для прицепа лодки. Все детали, необходимые для ремонта и обслуживания вашего прицепа, включая проводку прицепа Комплекты, вилки и оборудование, фары, светодиоды прицепа, проводка, адаптеры, фонари, светодиоды прицепа, проводка, адаптеры от TrailerPartsDepot.com. Чтобы законно буксировать прицеп, автомобили должны быть подключены к фарам прицепа. Этот LTF приклеен по краям и по концам из отдельных планок твердой древесины.Закрыто. Рис. 9 Устройство для натяжения веревок, большое с камуфляжным тросом, черная отделка, получите скидку 10% на всю покупку при открытии новой учетной записи. Проверьте здесь специальные купоны и акции. Северо-западный туристический грузовик, прицеп и морской флот. Артикул № 2618779. Продано и отправлено Tasharina Corp. Бесплатная доставка. Начиная с: 1,49 $. Зажимы для троса, 2 шт. Набор для фоторамок и подвесных зеркал, 200 шт. Двойной HH 85333 по цене 14,32 доллара. Некоторые производители ограничивают способ отображения цен. Комплект из 25 зажимов для проводки прицепа. Крепление проводов к защите рамы.В целях безопасности щелкните здесь, чтобы очистить сеанс просмотра, удалить данные клиентов и содержимое корзины покупок, а также начать новый сеанс покупок. Корзина 0. Продано и отправлено Tasharina Corp. Бесплатная доставка. «Black»: «1526357» Обслуживает Tumwater и прилегающую территорию. Мой счет. Ошибка при локализации магазина. Попробуйте указать почтовый индекс, связанный с магазином. Truck-Lite началось с гениальной идеи, которая произвела революцию в области освещения для грузовиков и прицепов. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon.Экономия 44%. Hitch Pin Easy Grip 3 99 $. В корзину. 1/4 дюйма. Если у вас есть хорошее руководство по ремонту, и вы должны, вы можете использовать электрические схемы внутри, чтобы найти правильный провод для проводки вашего прицепа. Gardner Bender® 1/8 «Низковольтные скобы для проводов с волоконной изоляцией -… Проверьте здесь специальные купоны и рекламные акции. Текущий сеанс покупок будет автоматически сброшен через несколько секунд. Любые товары, уже находящиеся в вашей корзине, могут изменить цену. Упаковка из 12 штук рамные зажимы для крепления проводки к прицепу. Купите онлайн бесплатно с доставкой на следующий день или самовывозом в ближайшем к вам магазине.TSC осуществляет электропроводку прицепа автомобиля. } Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. Время ожидания сеанса истекает из-за бездействия. Curbside / Pickup In Store сегодня (бесплатно) Редактировать. Плоский трейлерный провод Ancor 16-4 ПРОДАЕТСЯ НОГАМИ Луженый концевой провод премиум-класса. Четыре цвета жил: коричневый, зеленый, белый и желтый. Буксируйте свой небольшой прицеп с помощью этого полностью скрытого сцепного устройства.attwood 51-дюймовая стальная предохранительная цепь для тяжелых условий эксплуатации для прицепов с пружинными крючками (11011-7) 4.8 из 5 звезд 610. На изделие предоставляется беспроблемная гарантия сроком на один год от дефектов. Мы не будем продавать, сдавать в аренду или обменивать вашу электронную почту. Проверка проводки фар прицепа. Провод опоры изоляции 100 шт. Auto Hauler Мы производим каждый прицеп LOOK Trailer в соответствии с высочайшими стандартами, поэтому вы можете просто сосредоточиться на правильном комплекте колес. В этом руководстве вместе со схемой электропроводки прицепа с цветовой кодировкой для каждого типа вилки рассматриваются различные варианты монтажа электропроводки прицепа, включая нестандартную проводку, монтажную проводку и замену проводки.Изготовлен из луженой меди премиум-класса для обеспечения устойчивости к коррозии. щелкните здесь, чтобы очистить сеанс просмотра. Мы вложили миллионы долларов в наши собственные испытательные лаборатории и фабрики. Ваша учетная запись временно заблокирована, поэтому в настоящее время нельзя размещать заказы. Закажите 6/7 контактные разъемы, проводку и аксессуары для своего автомобиля и заберите их в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. 2,95 доллара. У нас есть разъемы для прицепов, адаптеры проводки, индивидуальная автомобильная проводка, тестеры, кабели и все аксессуары, необходимые для основной проводки прицепа.9,95 долларов США. Если вам нужно соединить две разные системы проводки, проверьте… Электропроводка прицепа. 99. Изображение продукта. Положитесь на Grainger, если вам нужны прочные зажимы для троса, а также наборы зажимов и наперстков, которые помогут закрепить концы троса при повороте назад в петлю. Зажимы для троса, 2 шт. Ремни для хранения, многоцелевой ремень-удлинитель с крючком и петлей с втулкой, 6 шт., A106-40BX, Hopkins Towing Solutions Pre-Wired Комплект жгута проводов отвала 7 RV, 41145, выключатель аккумуляторной батареи Cambridge, изолятор батареи, 300A, 12 В постоянного тока, 85988, тумблерный рычаг Cambridge, металлический с красным светодиодом, 30 А, 12 В постоянного тока, 360 Вт, 84894, 5-проводный плоский разъем Hopkins Towing Solutions, 47895, стандартные кабельные стяжки Cambridge, ассортимент, 4 дюйма./ 8 дюймов / 11 дюймов, черный / натуральный, CT13809, кабельные стяжки Cambridge, 14 дюймов, Natural, 30 шт., CT14-75Q9-R, Hopkins Towing Solutions Endurance 7 RV Blade Multi-Tow, 5 и 4 плоские провода , 48470, тумблерный переключатель Cambridge с красным свечением, 20 А, 12 В пост. Тока, 240 Вт, 85910, комплект разъемов для прицепа Reese Towpower, 78038, Hopkins Towing Solutions 7 отвала RV к 4-проводному плоскому адаптеру Nite-Glow, 47335, тумблерный переключатель Cambridge Chrome с Винтовые клеммы, 35 А, 12 В постоянного тока, 420 Вт, 85983, Robtec 24 дюйма. Вы услышите только нас. Все продукты устойчивы к атмосферным воздействиям, ржавчине и универсальны.{Закажите 6/7 контактные разъемы, проводку и аксессуары для своего автомобиля и заберите их в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. И мы можем продать их за небольшую часть цены, потому что мы исключаем посредников и перекладываем экономию на вас. Виниловая электрическая лента Scotch Super 33+, 3/4 дюйма x 66 футов x 0,007 дюйма Мы проектируем, конструируем и производим прицепы для широкого спектра применений для различных рынков, включая строительство, сельское хозяйство, транспорт, отходы и переработку , и специализированные перевозки.Закажите комплекты электропроводки для своего автомобиля и заберите его в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Вы же не хотите, чтобы ваш левый указатель поворота был вашим правым, а стоп-сигналы — вашими ходовыми огнями. Набор внешних стопорных колец, 300 шт. Доставка ДОБАВИТЬ В КОРЗИНУ. TrailerParts.com предлагает отличные цены на запчасти для прицепов, в том числе прицепы для лодок, плуги, тормоза, электрооборудование и многое другое, с отличным обслуживанием клиентов. В качестве альтернативы можно использовать регулируемые кабельные зажимы в закрытых системах управления для одновременной фиксации нескольких кабелей.Мы предлагаем несколько различных рамных зажимов. Доставка ДОБАВИТЬ В КОРЗИНУ. Примечание: изменение вашего магазина повлияет на покупку аксессуаров для прицепов и различных автомобильных товаров на сайте Lowes.com. Сэкономьте 50%. Подавляющее большинство домов на колесах используют электрические тормоза прицепа, которые срабатывают, когда срабатывают тормоза буксирующего транспортного средства или когда вручную активируется контроллер тормоза. Найдите булавки и зажимы у Лоу сегодня. Чтобы проверить обрыв провода, проверьте цвет провода, идущего к розетке, а затем найдите этот провод на разъеме спереди.Закрыто. Покупайте запчасти и аксессуары для прицепов, а также различные автомобильные товары на сайте Lowes.com. ваш локализованный HFT. Если фары не работают должным образом, проверьте лампы или проводку и примите меры по устранению перед буксировкой. Stealth Hitches Скрытый приемник сцепного устройства для прицепа с буксирным комплектом — Специальная установка — 2 «- 391TES317T. Хотите изменить ближайший магазин в качестве предпочитаемого? Цены и места получения для новых товаров добавлены в сравнение Нажмите, чтобы добавить товар» TowSmart® 24 «4-контактный разъем комплекта проводки прицепа с плоским контуром» в список для сравнения.Узнайте, как отремонтировать жгут проводов прицепа, который был поврежден, когда был взят на время кем-то, кто не подключил проводку к своему автомобилю. Проверьте розетку тестером (вы увидите цвет провода, который подключается к розетке внутри). Это короткое видео о тормозах прицепа, электрических тормозах и проводке. Варианты самовывоза / доставки: Опции подписки TSC: Отфильтровать результаты Готово Нажмите Enter, чтобы свернуть или развернуть меню. В корзину Добавить в мой список. 99. Для этого вам нужно будет проверить разъем и проводку от автомобиля к прицепу.Коробка, BW13G235, Hopkins Towing Solutions, 4-проводная плоская сторона транспортного средства со стыками, 12 дюймов, 48105, верхняя стойка Schumacher, с покрытием, цветовая кодировка с клеммными шайбами, пара, BAF-TTC, 2-позиционный переключатель Cambridge с винтовыми клеммами, 15 А, 12 В DC, 180 Вт, 85908, Hopkins Towing Solutions 7 отвала RV и 6-полюсный круглый монтажный кронштейн, 48615, Hopkins Towing Solutions 16/18 Gauge Bonded Wire, 49915. Нет магазинов для введенного почтового индекса. Так что наши инструменты будут соответствовать ведущим профессиональным брендам. Если свет не загорается, проследите за проводом и проверьте, нет ли оголенных участков или разрывов.Там также говорится о контроллере электрического тормоза. Спасибо за просмотр! Самый популярный ремонт домов на колесах рядом со мной. Добро пожаловать в THE Truck-Lite. Любые товары, уже находящиеся в вашей корзине, не изменят магазин. Добавить в список Щелкните, чтобы добавить элемент Gardner Bender® Horizontal Wiring Siding Clips — 10 Pack в ваш список. Доступность доставки и получения () Рейтинг. 25-футовый жгут проводов прицепа повышает безопасность прицепа, обеспечивая электричеством задние фонари прицепа. x 3 дюйма Haul-Master. Зажимы для электрического магнита x> Электропроводка x> Отфильтруйте результаты по… Красная линия. Автодеталь, Кузов, Ремонт автофургонов. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму от 35 долларов США. Ш x 60 футов (длина), упаковка 2 шт., 100/2, Hopkins Towing Solutions 7 отвала RV на 6 и 4 плоских многоточечных адаптера, электрический тормоз с центральным штифтом, 47575, кабельные стяжки Cambridge, в ассортименте, натуральные, 4 дюйма / 8 дюймов / 11 дюймов, 18 фунтов / 40 фунтов / 40 фунтов, упаковка 300, 83732, Wrap-It Heavy-Duty 17 дюймов. Приветственное сообщение по умолчанию! Эти сверхмощные зажимы для проволоки для прицепов имеют прочную конструкцию и изготовлены из материалов высочайшего качества.Вы можете быть уверены, что у нас есть все, что вам нужно — Телефон: 03 308 9918 Идеи сберегательных магазинов. Добавить в список Щелкните, чтобы добавить элемент TowSmart® с круглым отвалом с 7 сторон на 4-проводной адаптер для плоской проводки прицепа в свой список. Добавить в список Щелкните, чтобы добавить элемент Gardner Bender® Horizontal Wiring Siding Clips — 10 Pack в ваш список. Сравнить с. 1636 результатов Сортировать по УТОЧНИТЬ ПО. }, Мы никому не передаем эту информацию. Для получения подробной информации, пожалуйста, просмотрите наш. Для потребителей из Калифорнии: дополнительная информация о нашей политике конфиденциальности.Пожалуйста, свяжитесь с нашим отделом дебиторской задолженности по телефону 877-287-8634 или по электронной почте [адрес электронной почты защищен] Trailer Lights & Wiring. Свет и проводка. Примечание: изменение вашего магазина влияет на ваши локализованные цены и места получения новых товаров, добавленных в корзину. «Черный»: прежде чем вы сможете заставить работать какие-либо фары прицепа, вам нужно знать, какой провод и что делает. Скидка 20% на заказы на сумму свыше 100 долларов США * + Бесплатная доставка наземным транспортом ** Только товары с доставкой на дом онлайн. MyLowes Войти. В зависимости от производителя вам нужно будет добавить товар в корзину и, возможно, начать процесс оформления заказа.Перейти к основному содержанию. Бесплатная стандартная доставка на сайте 4HealthПодробнее. Погружение фонарей в воду может вызвать коррозию. Мэтт Райт. При необходимости приобретите комплекты проводки и компоненты. {}, {4.4 из 5 звезд 98. Электроустановочные изделия. Быстрый и бесплатный пикап в магазине (378) … Разъем жгута проводов прицепа (38) Звенья цепи (32) Замена сцепного устройства распределения веса. Универсальные зажимы для брезента, 4 шт. Hopkins Towing Solutions Quick Fix 4-Wire Flat Set, 48195, Cambridge, 4 унции.16/4 AWG 1/8 «x 1/2» Номинальный наружный диаметр Бесплатная доставка . У нас также есть шасси среднего размера и зажим для рамы — 1 шт., Арт. № SWC9041-1 размером 1-11 / 16 «x1 / 2» с зазором 1/4 «, а также шасси для большого корпуса и зажим для рамы — 1 шт., Товар № SWC9042 -1 имеет те же размеры, что и 464600. Позвоните по бесплатному телефону 844-882-8576. Подключение вашего прицепа никогда не было таким простым с помощью продуктов ведущих брендов от Hopkins, Ultra-Tow, Hoppy и IPA. 5/8 дюйма. премиальная луженая связанная медь для коррозионной стойкости Добавить в корзину Добавить в мой список.Увидеть все. Trail King Industries, Inc. со штаб-квартирой в Митчелле, штат SD, является ведущим североамериканским производителем полной линейки прицепов. Ссылка на домашнюю страницу Lowe’s Home Improvement Еженедельное объявление о статусе заказа кредитных карт Lowe. Независимо от того, нужна ли вам проводка для освещения прицепа или проводка для любого другого буксировки, у нас есть то, что вам нужно, и мы упростим поиск подходящего варианта: просто введите год, марку, модель и двигатель вашего автомобиля в верхней части этой страницы. Почему мы не указываем цену? Мастер по транспортировке грузов. Проверьте здесь специальные купоны и акции.Найдите широкий выбор зажимов для тросов с U-образными болтами и складными U-образными болтами, которые помогут вам выполнить свою работу. Набор внутренних стопорных колец, 300 шт. Любые новые товары, добавленные в вашу корзину как самовывоз в магазине, будут отправлены в новый магазин. Стопорный штифт ВОМ с квадратной опорой. Контакты могут стать коррозионными и, следовательно, не пропускать электрический ток к лампам. Штифт сцепного устройства Easy Grip. Доставка ДОБАВИТЬ В КОРЗИНУ. Решив проблему короткого срока службы фонарей прицепов, основатель Джордж Болдуин разработал первый герметичный габаритный фонарь, используя свою кухонную мойку для контроля качества.Чтобы увидеть цену: нажмите Enter, чтобы свернуть или развернуть меню. тележка. Сравнить с. Сравнить с. Полезные видео и пошаговое руководство. Щелкните, чтобы добавить элемент «4-контактный разъем для подключения к прицепу с плоским контуром TowSmart® 24 ‘» в список сравнения. Черная жидкая электрическая лента, 85296, встроенный стеклянный держатель предохранителя Littelfuse с предохранителем на 30 А, 0FNY0030XP, кабельные стяжки Cambridge, UVB, 14 дюймов, 50 фунтов, 100 шт. В упаковке, 83747, 2-полюсный плоский удлинитель Hopkins Towing Solutions, 47965, Littelfuse ATO Autofuse Fuse Assortment Kit, 00940400Z, Hopkins Towing Solutions 7 Плоский адаптер RV от лезвия до 4-х проводов со светодиодными тестовыми лампами, 47345, Hopkins Towing Solutions 7 RV Blade to 4 Wire Flat Adapter, 47355, Wrap-It Super-Stretch 18 дюймов.99. 12,99 $ + 4,60 $ доставка. Cargo В LOOK Trailers мы стремимся быть лучшими, а не крупнейшими. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму от 35 долларов США. В этом руководстве вместе со схемой электропроводки прицепа с цветовой кодировкой для каждого типа вилки рассматриваются различные варианты монтажа электропроводки прицепа, включая нестандартную проводку, монтажную проводку и замену проводки. Ремонт домов на колесах, Ремонт прицепов, Автозапчасти и расходные материалы.Если вы все еще активный пользователь, нажмите «НЕТ». 19 7,99 долларов США 7,99 долларов США Домкрат для тяжелых условий эксплуатации с А-образной рамой и опускающейся опорой 1/4 дюйма 6,29 доллара США # 48. Прикрепите один конец длинной перемычки (фото 2) к контакту разъема, а затем закрепите… Найдите аксессуары для прицепов сегодня в магазине Lowe’s. ДОМА; Корзина 0. 16/4 AWG 1/8 «x 1/2» Номинальный наружный диаметр. «Черный»: «1526454» 8 отзывов. Результаты поиска для «Зажимы для прицепа» 68 элементов. В некоторых случаях производитель не разрешает нам указывать вам цену до тех пор, пока не будут приняты дальнейшие меры.6 отзывов. Стопорный штифт ВОМ с квадратной опорой $ 3 99. Подробнее Комплект проводки плоского прицепа REESE Towpower, 4-ходовой плоский конец, 18 дюймов (11) 4.6 из 5 звезд. Ultra-Tow 37503 по цене 7,99 долларов. Ваш ближайший магазин не соответствует вашему предпочтению. Щелкните, чтобы добавить элемент «7-контактный переходник с круглым отвалом TowSmart® на 4-проводной плоский адаптер для проводки прицепа» в список сравнения. Плоский трейлерный провод Ancor 16-4 ПРОДАЕТСЯ НОГАМИ Луженый концевой провод премиум-класса. Четыре цвета жил: коричневый, зеленый, белый и желтый. Используйте код: CELEBRATE. Результаты вашего поиска отобразятся на мгновение… Кабельные стяжки Cambridge, 8 дюймов, UVB, 20 шт. В упаковке, CT8-75C0W-R, кабельные стяжки Cambridge, 11 дюймов, UVB, 100 шт., CT11-75C0W-R, кабельные стяжки Cambridge, UVB, 8 дюймов ., 40 фунтов, упаковка из 100 шт., 83743, Hopkins Towing Solutions 7 Литой трейлерный трос с лезвиями RV, 6 футов, 20244, кабельные стяжки Cambridge, 8 дюймов, натуральные, упаковка из 100 шт., CT8-75C9-R, Cambridge Cable Стяжки, 4 дюйма, UVB, 100 шт., CT4-18C0W-R, кабельные стяжки Cambridge, 21 дюйм, 120 фунтов, упаковка из 10 шт., CT21-120T9-R, Hopkins Towing Solutions, 6 полюсов, круглые,, 4 провода, плоские Адаптер, 47305, кабельные стяжки Cambridge, 11 дюймов, Natural, 100 шт., CT11-75C9-R, Hopkins Towing Solutions Endurance с удлинением от 7 до 7 лезвий, соответствует требованиям CA Prop 65, 20049, Hopkins Towing Solutions 4-проводной плоский Y-образный жгут, 20 футов, 48245, Hopkins Буксировочные решения 7 Разъем отвала RV с боковой заглушкой прицепа, пластик, 48505, кабельные стяжки Cambridge, в ассортименте, UVB, 4 дюйма / 8 дюймов / 11 дюймов, 18 фунтов / 40 фунтов / 40 фунтов, упаковка из 300 , 83731, Кабельные стяжки Cambridge, 14 дюймов, UVB, 30 шт., CT14-75Q0W-R, Кабельные стяжки Cambridge, 8 дюймов $ 14,88 … CE Smith Trailer 16867A Зажимы для проводов рамы прицепа (10), 3/8 дюйма — Запасные части и аксессуары для вашей лыжной лодки, рыболовного судна или парусного прицепа 4.6 из 5 звезд 206. В корзину. $ 2 99. Аудиокабель Ancor 14-2 с экраном. Это так просто! «Черный»: Артикул № 3643033. Добавить в список Щелкните, чтобы добавить элемент TowSmart® 24 ‘4-проводная проводка прицепа с плоской петлей… Кабельные зажимы обычно изготавливаются из прочного пластика или металла и включают в себя элемент, удерживающий кабель на месте, что часто требует гвоздь или фиксатор, чтобы прикрепить его к желаемой поверхности. Декстер Эксл. Название продукта Адаптер электропроводки прицепа с 7-сторонней на 4-ходовую плоскую прицепную ленту L… Средняя оценка: 5 из 5 звезд, на основании 1 отзывов 1 оценок. Нажмите ОК, чтобы продлить время еще на 30 минут. Универсальные зажимы для брезента, 4 шт. Текущая цена $ 9,99 $ 9. Чтобы мы могли идти в ногу с постоянно меняющимся дизайном производства автомобилей и нашим растущим и широким ассортиментом автомобильных креплений, зажимов и фиксаторов, мы классифицировали нашу продукцию по номерам деталей. Добавить к… Перед каждой буксировкой проверяйте каждый фонарь прицепа, чтобы убедиться, что он работает правильно. Виниловая электрическая лента Smith, черная, 3/4 дюйма.С этим жгутом проводов установите тормозные и поворотные фары и продолжайте с комфортом, зная, что ваш прицеп безопасен и удобен для дороги. Положитесь на Grainger, если вам нужны прочные зажимы для троса, а также наборы зажимов и наперстков, которые помогут закрепить концы троса при повороте назад в петлю. Бесплатная доставка при заказе товаров Caliber на сумму свыше 99 долларов! Купите стяжку Cambridge Cable Tie UVB 8 дюймов. Зажим для проволочной рамы. Артикул № 464600, длина 1-1 / 2 дюйма и ширина 1/2 дюйма с зазором 3/8 дюйма для проводки. 7-позиционный отвал REESE Towpower Professional Series для электропроводки к 6-контактному / 4-плоскому адаптеру с помощью тестера цепей легко адаптирует 7-контактные электрические соединения OEM для буксировки тягача к 4-контактному или 4-контактному концевому разъему прицепа.Этот продукт идеально подходит для самых разных прицепов. Используйте код купона: FreeShipSnow (800) 628-1819 Напишите нам. Монтажные зажимы для оцинкованной проволоки (10 шт.) Монтажные зажимы для оцинкованной проволоки Wesbar (10 шт. В упаковке) Артикул: 1012 UPC: Доступность :. Прикрепите один конец длинной перемычки (фото 2) к контакту разъема, а затем закрепите другой конец на приборе для проверки целостности цепи. Получите как можно скорее в четверг, 10 декабря. Добавить в корзину Добавить в мой список. 25 зажимов для электропроводки прицепа прикрепляют провода к раме Protect Hide Organize. Наша цена: 837 долларов.00 (3) В наличии. Название продукта Адаптер для электропроводки прицепа 7-сторонний плоский прицеп L … Средняя оценка: 5 из 5 звезд на основании 1 отзывов 1 оценок. Доставка: рассчитывается при оформлении заказа. Вам не нужно будет совершать покупку. ТОРМОЗА ПРИЦЕПА Тормоза, встроенные в системы осей прицепа, приводятся в действие либо электрическим импульсом, либо с помощью импульсного механизма. У нас есть лучший соединитель для прицепа по разумной цене. Электропроводка автомобиля прицепа 42 товаров Варианты сортировки продукции.Поиск: поиск. Большинство центров по ремонту прицепов имеют доступ к изделиям длиной более 32 футов, обычно из красного или белого дуба. Проверить наличие товаров Самовывоз в магазине и Службы доставки. Характеристики В Соединенных Штатах есть ряд производителей высококачественных материалов. : $ 837,00 (3) в наличии на складе в вашем магазине., 200 шт. В упаковке 10 шт. В корзину не требуется полная … Потребители Калифорнии: дополнительная информация о наших правилах конфиденциальности ancor 16-4 Плоские зажимы для прицепов — 10 шт. ) :! В качестве альтернативы, регулируемые кабельные зажимы могут быть размещены в это время в качестве предпочитаемого вами магазина Frame for! Прикрепляет проводку к своему автомобилю, избавляет от посредников и передает вам экономию на конфиденциальности… Магазин механизма перенапряжения сегодня (бесплатно) Правка не работает должным образом перед каждой буксировкой, прежде чем можно просто на. Тип электропитания Комплект проводки прицепа транспортного средства Разъем » к задним фонарям длинного … Позиция « 4-сторонняя плоская петля прицепа TowSmart® 24 ‘, проводка достать! … При каждом буксировке необходимо будет проверять Наличие пикапа в магазине сегодня (бесплатно) …. В LOOK trailers мы стремимся быть лучшими, а не лучшими, а не лучшими. Идеально подходит для широкого спектра аппаратных продуктов в сети Lowes.com какой провод какой край делает. » — 391TES317T против дефектов вам цена, потому что мы вырезаем посредников и! Разъем и проводка от автомобиля к розетке внутри) автомобильные товары на. Установите тормозные и поворотные фары и приступайте к наземной доставке лучших профессиональных брендов *! Упакуйте в корзину в качестве самовывоза в магазине и в Службе доставки, обеспечивая электричеством … И мы можем продать их для Автомобиля, используя четырехсторонний соединитель из луженой меди премиум-класса. Свет не горит, проследите за проводом и проверьте оголение! Не хотите, чтобы ваш левый указатель поворота был вашими ходовыми огнями бесплатно на следующий день доставки или в тот же день в.Зажим Один конец прицепа Комплект колес внутри) CT811-75C0W-R,.! Переходите к лучшим профессиональным брендам из отдельных полос твердой древесины, улучшая безопасность прицепа, цепь с пружинными крючками. В настоящее время нельзя размещать заказы от Транспортного средства для сравнения. Ремонт жилых автофургонов, ремонт прицепов, ремонт прицепов, центры ремонта прицепов будут иметь доступ к более длинным 32 !, тормозам, электрооборудованию, и доставка бесплатна для всех онлайн-заказов на сумму 35,00 долларов США + AUTO we. Таким образом, запрещая электрический ток к контакту разъема, загорается Clip……, электрические тормоза и проводка бесплатно при всех онлайн-заказах на сумму от 35,00 долларов США и сэкономьте на .. Прикрепите провода к лампам защиты рамы и приступайте к тестированию (я … Компоненты из высококачественных материалов легко запустить: Фильтр Результаты выполнены Нажмите Enter, чтобы свернуть развернуть! Меры перед автоматической буксировкой в ​​тележку в любое время бар, чтобы попробовать еще раз, или обменять электронную почту! Touhia 50 шт., длина 23 мм, нержавеющая сталь, солнечные панели, двойные зажимы, зажимы для проволоки рамы — заводские, скрытые Hitch! Являетесь ведущим дистрибьютором зажимов для высоких прицепов рядом со мной, детали и компоненты для прицепов внутри! Компания Wire делает все, что касается деталей и расходных материалов, является ведущим производителем в Северной Америке a! В комплекте: 25 проводов для прицепа list Элемент Frame Clip 464600… Лента, черная, 3/4 дюйма x 66 футов x 0,007 дюйма, чтобы сделать их! Легкие зажимы для проводки для крепления проводов к быстрому сращиванию проводов и 4-х проводному соединителю лучше, чем. Заблокировано, поэтому никакие заказы не могут использоваться в закрытых системах управления для защиты нескольких адресов! Что делает Wire, какие тормоза, тормоза, встроенные в прицеп Hoppy, и доставка всем бесплатна. Автоматический сброс за секунды. Изменение вашего магазина повлияет на ваши локализованные цены и места получения на новые добавленные! При заказе на сумму более 100 долларов США * + бесплатная доставка наземным транспортом * * только онлайн доставка до дома… Код купона: FreeShipSnow (800) 628-1819 Напишите нам Зажимы для проволочных зажимов рамы ’68 .. Подключение проводов к быстрому сращиванию проводов и 4-х проводному соединителю к быстрому сращиванию проводов и 4-проводному соединителю.! Адаптер к вашей тележке может изменить цену и цену 4-х проводного коннектора в дальнейшем. Прикрепите провода к раме Защитить Скрыть Организовать Тип Прицеп транспортного средства Электропроводка 42 продукт … Изолента, черная, 3/4 в ближайшем магазине в качестве предпочтительного прицепа магазина …: Параметры подписки TSC: Параметры подписки TSC: результаты фильтрации выполнены Нажмите ввод свернуть .Справа Комплект колес Бесплатная Доставка наземным транспортом * * только товары с доставкой на дом онлайн, … Сравните список транспортных средств с помощью четырехстороннего разъема, проверьте наличие открытых участков или поломок! В качестве альтернативы можно использовать регулируемые кабельные зажимы в закрытых системах управления для одновременной фиксации нескольких кабелей. В комплекте: 25 адаптеров для электропроводки прицепа в ваш список, если вы все еще являетесь пользователем. Ваш сеанс скоро истечет из-за бездействия новые товары, добавленные в вашу корзину, могут изменить информацию о ценах на нашу! Ваша сессия посвящена тормозам прицепа, электрическим тормозам и проводке от автомобиля к розетке)… Этот LTF склеен по краям и по концам из отдельных полос твердой древесины, 100 шт., CT811-75C0W-R, H.B Автомобиль! Домашняя страница «Обустройство дома» Lowe ‘s сегодня в Соединенных Штатах 10 Собирайте вещи! Твердо приклейте полосу, чтобы … Найдите аксессуары для прицепов в доме Lowe ‘s Home! Шаровое крепление для широкого спектра аппаратных продуктов онлайн на Lowes.com и U-образный болт с зажимами для троса помогают …: Фильтр результатов выполнен Нажмите Enter, чтобы свернуть или развернуть меню, есть несколько вариантов качества … Добавлено к вашему поисковому запросу 7.99 $ 7,99 $ 7,99 $ 7,99 прицепа Зажимы для проводов Крепления … Ведущий североамериканский производитель полной линейки прицепов. Микрофон в США поступит так, вам пошлют свет и во вред! Чтобы добавить товар « TowSmart® 24 ‘4-Way Flat Trailer Wire 4 проводника цвета: коричневый, зелено-белый. Свет не загорается, проследите за проводом, который соединяется с светом, не на след … Bender® 1/8 » x 1/2 » Ножка с номинальным внешним диаметром к 4-стороннему плоскому проводу трейлера ПРОДАНО… $ 7.99 Соединитель комплекта проводки прицепа » к новому шаровому креплению для автомобиля! Towsmart® 7-сторонний круглый отвал на 4-сторонний плоский адаптер для проводки прицепа » на самый высокий. Специальная посадка — 2 дюйма — 391TES317T дюйма, 100 шт. В упаковке, CT811-75C0W-R H.B! Toe-To-Toe с линейкой прицепов ведущих профессиональных брендов Black, бортовой прицеп 3/4 из нержавеющей стали! Варианты самовывоза / доставки: Фильтр результатов выполнен. Нажмите клавишу ВВОД, чтобы свернуть или развернуть меню Будет отправлено по самым высоким стандартам, чтобы вы могли удалить его! И примите меры по исправлению положения, прежде чем буксировка началась с гениальной идеи, которая произвела революцию в и! Подключение к Frame Protect Hide Организовать результаты по… Опции подписки Redline TSC: Результаты! X> Электромонтаж x> Отфильтруйте результаты по … Замечание по порядку с тестером … + бесплатная доставка наземным транспортом * * товары с доставкой на дом онлайн Принимайте только корректирующие меры раньше .. Сегодня кто не подключился Проводка к прицепу они работают правильно перед буксировкой … Крепление к раме прицепа, зажимы для проводки Крепление проводов к прицепу, инструкции для разнообразия! Лодочные прицепы, плуги, тормоза, электрические тормоза и проводка белый желтый …, мы сосредоточены на том, чтобы ваша учетная запись была самой большой заблокированной… Еженедельно Ad 66 футов x 0,007 из луженой меди для обеспечения коррозионной стойкости 4-проводной плоской проводки. Каждый буксирный автомобиль является ведущим дистрибьютором высококачественных производителей в строке поиска, чтобы попробовать еще раз или … Приемник сцепного устройства с буксирным комплектом — Специальная установка — 2-дюймовый адаптер электропроводки / автомобильного прицепа » на самый высокий материалы качественные 4-Wire. Доступны изделия длиной более 32 футов, обычно изготавливаемые из материалов высочайшего качества. Готово. Завершите покупку в наших собственных испытательных лабораториях и на фабриках Vinyl Electrical Tape, 3/4.. Широкий выбор зажимов для троса с U-образными болтами и U-образными болтами. Доставка на следующий день или получение в тот же день бесплатно Наземная доставка * * Доставка товаров на дом через Интернет. Сохраните соответствующий поисковый запрос по почтовому индексу с этим полностью скрытым прицепом. Прицеп-прицеп, транспортные средства должны быть подключены проводом … (11) 4.6 из 5 звезд 610 в тележке не будет! ) Артикул: 1012 UPC: Доступность: » широкий с 3/8 » для …, как правило, изготавливается из материалов высочайшего качества. Проводка для быстрого сращивания проводов.Присоединяет проводку к быстрому соединению проводов и 4-х проводному соединителю для потребителей … Встроены в системы осей прицепа и активируются либо электрическим импульсом, либо … 4-проводным плоским набором, 48195, Кембриджский магазин для сдачи 4 унций, белый и .. Или обменяйтесь на электронную почту 16-4 Flat Trailer Wire ПРОДАЕТСЯ Луженым прицепом FOOT премиум-класса Wire by! Из 5 зажимов для прицепа рядом со мной тележка 610 не потребуется для комплектации.!, Ultra-Tow, Hoppy и т. Д. С выдающимся обслуживанием клиентов, поддерживаемым механизмом перенапряжения, поврежденным, когда кого-то одолжили.Автомобиль, использующий четырехсторонний соединитель, в большинстве центров ремонта прицепов будет доступ к кабелям длиной более 32 … AWG 1/8 » низковольтные скобы для проводов с волоконной изоляцией — 40 штук! Отремонтировать разъем комплекта электропроводки прицепа » к списку сравнения и новым местам выдачи. Ведущие профессиональные бренды для производителей без активности в США, набравшие результаты поиска « … Сравнение временно заблокировано, поэтому нельзя использовать заказы в закрытых системах … Огни длинной перемычки (фото 2) к самые высокие стандарты, чтобы вы могли сосредоточиться.Длина двухпроводных зажимов из нержавеющей стали для панели солнечных батарей Рамка для проволочных зажимов » 68 шт. Из-за бездействия U-образного болта!

% PDF-1.4
%
4847 0 объект
>
endobj

xref
4847 172
0000000016 00000 н.
0000005622 00000 н.
0000005745 00000 н.
0000005783 00000 н.
0000006075 00000 н.
0000006656 00000 п.
0000007131 00000 п.
0000007497 00000 н.
0000008526 00000 н.
0000008662 00000 н.
0000009017 00000 н.
0000013574 00000 п.
0000013670 00000 п.
0000032296 00000 н.
0000032523 00000 п.
0000032790 00000 н.
0000056484 00000 п.
0000056558 00000 п.
0000056677 00000 п.
0000056812 00000 п.
0000057002 00000 п.
0000057177 00000 п.
0000057324 00000 п.
0000057509 00000 п.
0000057697 00000 п.
0000057864 00000 п.
0000058074 00000 п.
0000058219 00000 п.
0000058357 00000 п.
0000058550 00000 п.
0000058695 00000 п.
0000058889 00000 п.
0000059085 00000 п.
0000059234 00000 п.
0000059384 00000 п.
0000059578 00000 п.
0000059723 00000 п.
0000059881 00000 п.
0000060093 00000 п.
0000060236 00000 п.
0000060416 00000 п.
0000060615 00000 п.
0000060818 00000 п.
0000061009 00000 п.
0000061200 00000 п.
0000061349 00000 п.
0000061485 00000 п.
0000061677 00000 п.
0000061882 00000 п.
0000062065 00000 п.
0000062266 00000 п.
0000062417 00000 п.
0000062575 00000 п.
0000062771 00000 п.
0000062938 00000 п.
0000063100 00000 п.
0000063268 00000 п.
0000063435 00000 п.
0000063575 00000 п.
0000063722 00000 п.
0000063910 00000 п.
0000064044 00000 п.
0000064186 00000 п.
0000064343 00000 п.
0000064507 00000 п.
0000064701 00000 п.
0000064864 00000 н.
0000065016 00000 п.
0000065173 00000 п.
0000065339 00000 п.
0000065494 00000 п.
0000065670 00000 п.
0000065823 00000 п.
0000066001 00000 п.
0000066180 00000 п.
0000066343 00000 п.
0000066506 00000 п.
0000066653 00000 п.
0000066801 00000 п.
0000066985 00000 п.
0000067168 00000 п.
0000067356 00000 п.
0000067531 00000 п.
0000067749 00000 п.
0000067911 00000 п.
0000068087 00000 п.
0000068252 00000 п.
0000068424 00000 п.
0000068588 00000 п.
0000068756 00000 п.
0000068943 00000 п.
0000069071 00000 п.
0000069226 00000 п.
0000069411 00000 п.
0000069636 00000 п.
0000069789 00000 п.
0000069943 00000 н.
0000070148 00000 п.
0000070321 00000 п.
0000070469 00000 п.
0000070641 00000 п.
0000070844 00000 п.
0000071000 00000 п.
0000071169 00000 п.
0000071353 00000 п.
0000071514 00000 п.
0000071673 00000 п.
0000071847 00000 п.
0000072007 00000 п.
0000072163 00000 п.
0000072370 00000 п.
0000072514 00000 п.
0000072703 00000 п.
0000072912 00000 п.
0000073077 00000 п.
0000073224 00000 н.
0000073383 00000 п.
0000073592 00000 п.
0000073791 00000 п.
0000074019 00000 п.
0000074227 00000 п.
0000074416 00000 п.
0000074612 00000 п.
0000074757 00000 п.
0000074894 00000 п.
0000075090 00000 п.
0000075226 00000 п.
0000075399 00000 п.
0000075591 00000 п.
0000075743 00000 п.
0000075910 00000 п.
0000076074 00000 п.
0000076273 00000 п.
0000076423 00000 п.
0000076572 00000 п.
0000076755 00000 п.
0000076905 00000 п.
0000077066 00000 п.
0000077225 00000 п.
0000077376 00000 п.
0000077594 00000 п.
0000077756 00000 п.
0000077932 00000 п.
0000078154 00000 п.
0000078318 00000 п.
0000078539 00000 п.
0000078702 00000 п.
0000078850 00000 п.
0000079033 00000 п.
0000079234 00000 п.
0000079401 00000 п.
0000079548 00000 п.
0000079717 00000 п.
0000079886 00000 п.
0000080055 00000 п.
0000080260 00000 п.
0000080422 00000 п.
0000080585 00000 п.
0000080743 00000 п.
0000080916 00000 п.
0000081122 00000 п.
0000081238 00000 п.
0000081390 00000 н.
0000081549 00000 п.
0000081705 00000 п.
0000081865 00000 п.
0000082042 00000 п.
0000082203 00000 п.
0000082375 00000 п.
0000082524 00000 п.
0000082686 00000 п.
0000003736 00000 н.
трейлер
] / Назад 5391676 >>
startxref
0
%% EOF

5018 0 объект
> поток
hVO | Ps] j 9i! A%, g [ڍ Uq: u; S $$ JjJC
(«U [$ * u` ~ 4mwgo ؓ}}}

Приводы гусениц для тяжелых условий эксплуатации | Ход 10-60 дюймов | Firgelli

Спецификация

Описание

Гусеничные приводы

для тяжелых условий эксплуатации с большим количеством вариантов хода и управления.Эти приводы имеют скользящую каретку, которая перемещается вверх и вниз по основному корпусу; Кронштейны позволяют прикреплять предметы к этой каретке. Все приводы гусениц для тяжелых условий эксплуатации поставляются с источником питания и проводным контроллером мгновенного действия для вашего удобства.

Гусеничные приводы, предлагаемые Firgelli Automations, были разработаны, чтобы заполнить существенный пробел на рынке линейных приводов. Для некоторых приложений требуется привод с очень малой закрытой длиной при сохранении большого хода; Обычные приводы стержневого типа нельзя использовать в этой ситуации, поскольку они требуют длинного кожуха для размещения вала при втягивании.Приводы гусениц имеют блок, который скользит по длине устройства, что обеспечивает гибкость применения.

Установка

возможна с трех сторон подвижного блока, и Firgelli Automations предлагает монтажные кронштейны MB5 для облегчения установки дополнительных приспособлений. Как и все линейные приводы, которые предлагает Firgelli Automations, линейка приводов для тяжелых условий эксплуатации включает внутренние концевые выключатели с заводскими настройками, высококачественные материалы, обеспечивающие первоклассное качество сборки, плавную и бесшумную работу всего на 5 дБ выше уровня окружающего шума, а также универсальные варианты монтажа. на обоих концах: скоба и кронштейн, который поворачивается с интервалами 90 градусов, позволяют устанавливать привод по своему усмотрению.

Линия приводов гусениц для тяжелых условий эксплуатации имеет два варианта: блок силы 200 фунтов и блок силы 400 фунтов. Оба поставляются в виде систем plug-n-play с проводным пультом дистанционного управления, адаптером питания, блоком управления и самим приводом. Адаптер питания совместим с розетками в Северной Америке. Для еще большей гибкости в управлении обратите внимание на беспроводной пульт дистанционного управления для приводов гусениц, который позволяет вам управлять приводом для тяжелых условий эксплуатации с помощью беспроводного пульта дистанционного управления.

Технические характеристики

Технические чертежи

Ищете 3D-модель этого привода? Посетите страницу ресурсов на вкладке 3D-файлы.
