Схема аварийного освещения: рассмотрим подробно

Аварийное освещение

Схемы аварийного освещения для различных помещений в значительной степени отличаются. Это зависит от их размеров, мощности системы аварийного освещения и, собственно, требований к самому освещению. Поэтому на данный момент существует богатое разнообразие схем, которое позволяет решить задачи любой сложности и с различным уровнем капиталовложений.

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Прежде чем говорить о схемах и сферах применения, давайте разберемся с вопросами, где это аварийное освещение вообще должно быть. Кроме того, обязательно следует разобраться с вопросом норм, предъявляемых к аварийному освещению. Все это детально прописано в СНиП 23-05-95, а в нашей статье мы лишь постараемся, простым языком объяснить все эти требования.

Помещения, в которых обязательно должно быть аварийное освещение

Аварийное освещение подразделяется на два основных типа – это эвакуационное и освещение безопасности. Первое должно обеспечить безопасное передвижение людей в экстренных ситуациях, а второе — минимальный уровень освещенности в местах управления критической инфраструктурой.

Аварийное освещение щитов управления	Исходя из этого, аварийное освещение в обязательном порядке должно быть реализовано в тепловых пунктах, электрических станциях и подстанциях, насосных станциях водоснабжения и отведения, вентиляционных помещениях и в пунктах управления системами кондиционирования, если нарушение работы этих объектов может привести к останову промышленных или жилых зон.
Аварийное освещение рабочих мест	В обязательном порядке, освещение безопасности должно быть в помещениях, прекращение работы в которых может привести к взрывам или пожарам. И даже если остановка работ в определенном помещении приводит к длительному простаиванию всей технологической цепочки, то в них необходимо оборудовать освещение безопасности.
Освещение эвакуационных проходов	Эвакуационное освещение должно быть во всех промышленных зданиях без естественного освещения. Кроме того, его необходимо монтировать во всех основных проходах если при эвакуации по ним будут перемещаться более 50 человек. Для вспомогательных помещений эта норма ниже и составляет 100 человек.
Аварийное освещение высотных жилых зданий	Обязательно, эвакуационное освещение должно быть в доме с количеством этажей 6 и более, в лечебных и детских учреждениях. Для общежитий его следует оборудовать при длине коридоров более 25 метров, либо при проживании в нем более 50 человек.
Аварийное освещение торговых залов	В торговых помещениях нормой для установки такого освещения является площадь в 90м2. Кроме того, эвакуационное освещение должно быть установлено над кассами
Эвакуационное освещение в спортзалах	Такой тип аварийного освещения следует создавать в спортивных, банных, лечебно-профилактических помещениях, ремонтных мастерских, в раздевалках, на кухнях и других объектах общественных зданий. В актовых и конференц-залах его следует монтировать при количестве мест более 100.

Требования к аварийному освещению

Теперь поговорим о требованиях, которые нормативные акты предъявляют к аварийному освещению. Причем, в зависимости от типа аварийного освещения, эти требования достаточно разительно отличаются.

Виды аварийного освещения

Начнем наш разговор с освещения безопасности. Как говорит инструкция, оно должно обеспечивать наименьшую освещенность в размере 5% от нормальной минимальной освещенности. Например, у нас имеется помещение, в котором минимальная норма освещенности составляет 200лк. Соответственно минимальная норма освещения безопасности должна быть не меньше 10лк.

Минимальные нормы освещенности различных помещений

Обратите внимание! Во всех случаях минимальная норма освещения безопасности должна быть не ниже 2лк внутри зданий. На территории предприятия эта норма составляет 1 лк.

А вот с эвакуационным освещением все немного сложнее. И это связано не с нормой минимальной освещенности, которая для помещений составляет 0,5лк, а для площадок вне помещений 0,2лк, а с правилами размещения самих фонарей.
Фонари эвакуационного освещения должны быть расположены через каждые 25 метров на пути эвакуации. Кроме того, они в обязательном порядке должны быть на каждом повороте и перед каждой дверью.
Но дело в том, что нормы запрещают перепад между наиболее и наименее освещенными участками больше чем 1к 40. Это требование зачастую обуславливает применение светильников с максимально рассеянным светом, а также уменьшение расстояний между светильниками.

Нормы расположения светильников эвакуационного освещения

Отдельно стоит отметить и лампы, которые следует применять для систем аварийного освещения. Дело в том, что нормативные документы запрещают применение натриевых, ксеноновых, ДРЛ и металлогалогенных ламп, которые достаточно долго разгораются и могут гаснуть в процессе работы.

Схемы для систем аварийного освещения

Имея представление о типах и требованиях, предъявляемых к данным системам освещения, можно говорить и об самих схемах. На данный момент их предложено достаточно большое количество, причем имеются схемы как для достаточно большой сети освещения, так и для небольших по количеству светильников систем.

Схема питания аварийного освещения от второго источника питания

Самая простая схема сети аварийного освещения с технической точки зрения — это его питание от независимого источника электроснабжения. Но будем откровенны, применяется такая схема достаточно редко в связи с тем, что в чисто технические условия вмешивается экономическая целесообразность.

Стоимость еще одного подключения к электрической сети во многих случаях заставляет отказаться от такого варианта. А между тем он один из самых удобных.

Схемы подключения от посторонних источников питания: а) – от разных подстанций, б) – от разных систем шин одной подстанции

Суть данного варианта сводится к следующему. Помещение или группа помещений имеет одно основное питание от электрической сети общего пользования. Для подключения аварийного освещения к помещению подводится еще одна питающая линия. Главным условием этой линии является ее питание от другого источника – это может быть другая система шин на питающей подстанции или вообще другая подстанция.
Резервная линия питания может иметь меньшую номинальную мощность. Главное, чтоб ее хватило на питание всей сети аварийного освещения и другого электрооборудования, подключенного к ней.

В дальнейшем возможно два варианта:

Вариант номер один — это когда от основной линии в нормальном режиме питается все электрооборудование помещения. При исчезновении напряжения на основной линии, сеть аварийного освещения начинает получать питание от резервной линии.

Схема освещения с несколькими независимыми источниками питания

Второй вариант — это когда линии аварийного освещения постоянно запитаны от резервной линии, и сеть аварийного освещения работает постоянно, не зависимо от наличия основного питания. В этом случае необходимо иметь возможность подключения сети аварийного освещения к основной линии для проведения ремонтов и устранения неполадок на резервной линии.

Питание от дизельного генератора

Но как мы уже упомянули, цена варианта с подключением двух независимых линий далеко не всегда находится в разумных пределах. Поэтому, иногда проще обойтись своими силами и создать автономный источник питания самостоятельно. Это может быть бензиновый, газовый или дизельный генератор.

Дизельный генератор

Такой генератор можно установить в специальном помещении. Дополнительно к нему потребуются емкость для хранения топлива. Обычно ее объем принимают достаточным для часа работы генератора, если другое не предусмотрено требованиями к вашему помещению. Обвязка генератора позволит подавать топливо от емкости непосредственно к двигателю. Система автозапуска позволит включать генератор без вашего участия.
Итак, для данной схемы в нормальных условиях все питание берется от основной линии. При исчезновении на ней напряжения в работу включается дизель генератор. Он обеспечивает питание сети аварийного освещения.
Но здесь есть несколько, но. Для того чтоб запустить генератор, нужна специальная автоматика, а она питается от электрической сети. Но если питание уже исчезло, то как сработает автоматика?

Схема подключения дизель генератора в качестве второго источника питания

Для этого существует несколько вариантов. Наиболее простым и дешевым является вариант использования специального конденсатора, который вполне может запасти достаточный объем электроэнергии для однократной команды на включение.
Но если генератор не включился с первого раза, то потом его можно включить только вручную. Это не очень удобно, особенно в аварийных ситуациях. Поэтому, зачастую, дополнительно приобретают небольшой аккумулятор, который обеспечит работу системы аварийной автоматики.

Схемы питания с использованием аккумуляторов

Вообще, вариант с использованием аккумуляторов является одним из самых распространенных. Ведь реализовать его своими руками достаточно просто и, в некоторых случаях, он немного дешевле.

Аккумуляторные батареи большой емкости

Аккумуляторы электрической энергии позволяют накапливать и хранить энергию. Но если в нашей сети протекает переменный электрический ток, то аккумулятор способен работать только с постоянным током. В связи с этим они требуют установки специальных устройств – инверторов, которые преобразуют переменный ток в постоянный и обратно.

На фото инвертор для аккумуляторной батареи

Существует несколько вариантов схем с использованием аккумуляторов для питания аварийной сети:

Вариант номер один – это когда питание сети аварийного освещения происходит от инвертора, к этой же сети подключен аккумулятор. В нормальном режиме инвертор подключен к сети переменного тока. Его выходные цепи с постоянным током подключены к щиту постоянного тока (ЩПТ). При обычном режиме работы он питает все светильники, подключенные к сети аварийного освещения, и подпитывает аккумулятор, компенсируя саморазряд батареи.

При исчезновении переменного напряжения инвертор перестает работать. Все питание сети аварийного освещения ложится на аккумуляторную батарею, которая должна обеспечить ее работу не менее получаса, либо другого периода времени.

Схема постоянного питания аварийного освещения от батареи

Обратите внимание! Для всех схем при использовании батареи, ее емкость должна выбираться в соответствии с суммарной мощностью потребления. При этом сама батарея должна периодически подвергаться контрольным зарядам-разрядам для проверки ее.

Второй вариант — это когда инвертор подключен непосредственно к батарее. От батареи подключено все аварийное освещение. Инвертор постоянно подзаряжает аккумулятор, что обеспечивает ее постоянную емкость. При отключении питания переменной сети инвертор отключается, и аварийная сеть питается только от батареи, как на видео.
Третий вариант – это когда инвертор подключен к батарее, а от батареи питается аварийное освещение, но оно постоянно отключено. Только при исчезновении напряжения основного источника сеть аварийного освещения отключается от основного источника и подключается к питанию от батареи.

Схема и аварийное освещение с батарей работающей только в аварийном режиме

Но дело в том, что от приведенных выше схем могут питаться только отдельные виды ламп способные работать на постоянном токе. А вот двигатели и некоторые виды светильников не могут работать от постоянного тока. Для их питания в схему второго и третьего варианта возможна установка дополнительного инвертора. Только теперь он будет преобразовывать постоянный ток в переменный. В итоге, на выходе с аккумуляторной батареи мы получим переменный ток.

Светильники со встроенным аккумулятором

Но далеко не всегда необходима такая сложная схема, и аварийное освещение должно быть запитано именно от отдельных групп освещения. Для небольших по площади зданий, для которых достаточно до 50 ламп, значительно целесообразнее использовать светильники со встроенным аккумулятором.

Светильник аварийного освещения со встроенным аккумулятором

Суть данной схемы заключается в следующем. Вы приобретаете специальные светильники со встроенным аккумулятором. Этот светильник уже имеет встроенный инвертор, который подзаряжает батарею. В нормальных условиях он питается от сети переменного тока. При исчезновении питания он отключается от сети переменного тока и начинает работать от аккумулятора. Время его работы обычно не превышает 3 часов.
Светильники могут быть разных типов. Одни постоянно работают от аккумулятора и инвертор подзаряжает его. Другие постоянно работают от сети переменного тока, а от аккумулятора он включается только в аварийных режимах.
Имеются светильники с одной или несколькими лампами, работающими от переменной сети и одной или несколькими лампами, работающими от аккумулятора. Это позволяет подобрать светильник в точном соответствии с вашими пожеланиями и требованиями.

Эвакуационный светильник со встроенной батарей

Так же такие светильники можно разделить на группы по месту установки батареи. Одни имеют выносную батарею, которую прячут под навесными потолками, другие имеют батарею, которая встроена в сам светильник.
Гарантийный срок службы таких светильников обычно составляет 10-15 лет. Но на самом деле, это время ограниченно сроком службы аккумулятора. Поэтому после его замены на новый, светильник может проработать и больший срок.

Вывод

Аварийное освещение и схема его подключения имеют множество вариантов. При этом совершенно не обязательно использовать только один из них. Вполне возможны варианты с комбинацией на одном объекте нескольких различных типов. Это позволяет добиться оптимального питания всей аварийной сети и минимальных капиталовложений.

Схема работы светильника с аккумулятором во время проблем с электричеством

На даче частенько пропадает свет, товарищ попросил помочь найти бюджетное устройство, выполняющее функции аварийного освещения, купили такое

Идея, в принципе, подсмотрена из автономного освещения на работе, но там оно более громоздкое и относительно дорогое.

А мы нашли совсем бюджетный вариант (купили сразу несколько)

Основное назначение — если пропадает электричество, загораются аварийные светильники. Освещение конечно посредственное, но нам вполне хватит и такого, главное что не по темноте «шарахаться». При подаче электроэнергии устройство переходит в режим заряда и отключает освещение. Короче именно типовой светильник для аварийного освещения!

Характеристики из магазина:

-13 белых СВЕТОДИОДОВ

-поставляется на 110 ~ 240 В

-время работы до 5 часов, когда он полностью заряжен

-Тип разъема: ЕС Plug

-Источник питания: AC

-мощность (Вт): 2

-Цвет: Белый

-материал: ABS

-размер (см): 10 см х 6.9 см х 3.5 см

Приехало в блистере

На задней стороне упаковки имеется небольшое описание предназначения устройства

Ну и собственно само устройство. Сделано довольно аккуратно, из приятного на вид пластика. В реальности не выглядит дешевкой, хотя и относительно «простой» внешний вид

Как и следует из описания, присутствуют 13 светодиодов и что-то типа отражателя.

На одной из боковых сторон находится переключатель режимов (их в принципе всего два) и индикация заряда (наличие сети)

Первый режим — режим фонарика по сути (или ночника). Независимо от наличия напряжения на контактах включен свет.

Свет кстати не слишком яркий, но вполне достаточный для освещения небольшого помещения. Как по мне, так для ночника даже слишком яркий. Фото делались на свету, поэтому на них не так это заметно

В этом режиме

при подаче напряжения (наличии напряжения в сети) свет остается включенным, но индикатор показывает заряд устройства, вернее сказать НАЛИЧИЕ электричества, т.к. светится независимо от уровня заряда.

Второй режим это именно «аварийное освещение», т.е. при наличии сети идет заряд (и контроль наличия сети), при ее пропадании включается светильник. Светится до окончания заряда (несколько часов, зависит от заряженности и состояния аккумулятора), либо до появления электричества, после чего тухнет и начинает заряжаться. На заряженном аккумуляторе 2 часа светит ярко и еще более часа яркость свечения плаво снижается

Электричество присутствует в сети…

Электричество пропало

Обратная сторона, с предупреждениями о сетевом опасном напряжении.

Вилка под «наш» стандарт, но под

Тип F, Schuko, европейская розетка с заземлением

будет коротковатая и вываливаться (на грани вываливания), необходим дополнительный адаптер.

В розетках старого образца (с тонкой вилкой) или

Тип C, Europlug, евро розетка, европейская розетка без заземления

будет держаться нормально.

Внутренности светильника

Рубрика «для гурманов 😉

На самом деле смотреть не особо много чего 🙂

Типовая балластная схема

аккумулятор без „опознавательных знаков“, только на боку дата выпуска имеется

Под крышечкой имеются резиновые заглушки для вентиляции, я думаю что аккумулятор гелевый, хотя на Али встречал сведения, что этот светильник использует литиевый, что явно не соответствует действительности 🙂

На приехавшем светильнике сразу было 4в.

Использовать подобные аварийные светильники можно например так:

ЗЫЖ как раз вчера у товарища отключали свет, так что покупка не бесполезная 🙂

Светодиодный светильник аварийного освещения (схема, характеристики)

Согласно пожарным нормам, некоторые объекты нуждаются в аварийном освещении. Как альтернатива используется светодиодный светильник аварийного освещения с аккумулятором. Он пригоден для установки в любых помещениях, экономичен, экологически безвреден и просто красиво смотрится. Стоит сразу отметить, что аварийное освещение имеет две функции: эвакуационную – для эвакуации людей в случае ЧП, и освещение безопасности – чтобы исключить аварийную ситуацию, которая может возникнуть из-за отключения света. Аварийный светильник можно либо купить, либо сделать своими руками.

Покупные модели

Магазины электротоваров предлагают большой выбор светильников, в том числе и для нештатных ситуаций. Такие лампы должны обеспечивать достаточный световой поток, чтобы было видно, куда эвакуироваться при аварии, а также быть устойчивыми к агрессивной среде, которая может быть следствием нештатной ситуации. Лучшим вариантом являются светодиодные модели, так как при минимальном энергопотреблении они дают достаточно мощный поток света и при этом очень долговечны.

Вот некоторые модели:

Мощность – всего 2 ватта, однако его хорошо видно на расстоянии, что достигается благодаря исполнению на светодиодах. Переключается в течение одной секунды, заряда хватает на 1,5 часа работы. Конструкция предусматривает подвеску к потолку при помощи тросов. Возможны исполнения не со стрелкой, а с надписями: «выход», «запасной выход», «не входить».

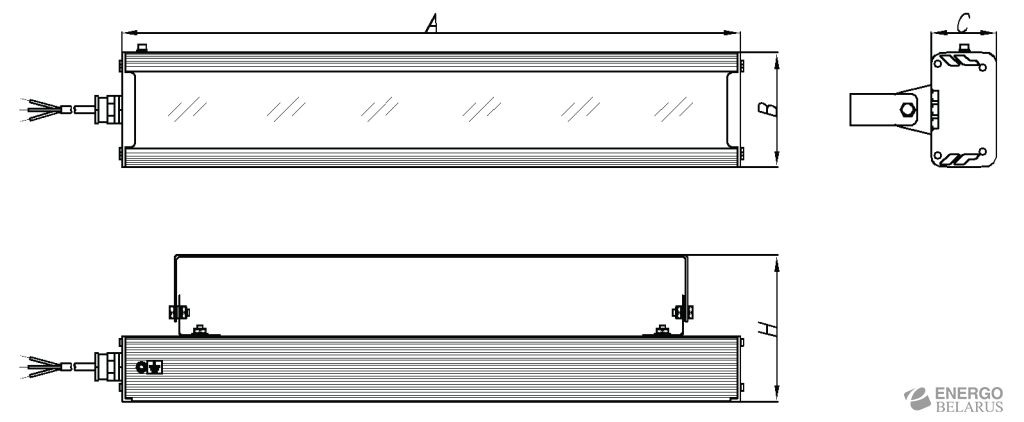

EHP2-01 и его размеры

Кроме подвески к потолку при помощи тросов, имеет возможность крепления на стену. Те же характеристики, что и у предыдущего: время автономной работы при полной зарядке – 1,5 часа, переключение в течение одной секунды, но мощность уже 3 ватта. Вроде бы мелочь, но с учетом того, что это не лампы накаливания, разница будет ощутимая. При необходимости, можно купить такой фонарь с другой надписью: они есть с разными вариантами текста, так что подойдут для любого предприятия.

Эта модель полностью отличается от предыдущих. Здесь нет надписей, потому что его роль не в указании выхода или объяснении что делать, а в том, чтобы включиться при пропадании электричества и дать возможность произвести необходимые действия обученному персоналу. К примеру, предыдущие модели ламп, как правило, предназначены для установки в кинотеатрах, кафе и других местах, где люди, при возникновении непредвиденной ситуации, нуждаются в руководстве – куда идти, что делать. Эта же модель ничего не указывает, а просто светит.

Свет – белый, световой поток, который он дает – 300 Лм. Также снабжен аккумулятором с временем работы в автономном режиме 1,5 часа. Мощность – 5 ватт. Можно крепить на потолок, стену, а также можно носить в руке – очень удобная функция.

Читайте также:
Сборка светодиодной лампы своими руками

Какой выбрать?

Магазины предлагают большой выбор подобных ламп с различными характеристиками, поэтому вопрос «что выбрать именно мне?» вполне закономерен. Хотя универсального совета нет, однако некоторые рекомендации будут весьма полезны.

Время работы. Понятно, что чем дольше, тем лучше, но желательно иметь какой-то минимум. В среднем, это должно быть не меньше 1,5–2 часов. Эта функция прямо пропорциональна емкости аккумуляторной батареи (чем выше, тем дольше), и обратно пропорциональна мощности лампы. Это важно знать, особенно если хотите доработать купленный прибор своими руками.
Степень защиты. Обозначается как IP ХХ и означает степень защищенности прибора от пыли и влаги, где первая цифра – уровень защищенности от пыли, а вторая – уровень водонепроницаемости. Минимальное значение для нашего прибора – IP 20, среднее значение, пользующееся популярностью на рынке, – IP Значение IP 65 означает полную защиту от пыли и воды, с возможностью эксплуатировать лампу в местах сильного запыления и присутствия водных струй средней мощности.
Тип крепления. Выбор крепления зависит от предполагаемого места установки: навесной, настенный, потолочный.

Также есть много других параметров, которые необходимо учесть: размер, цена, цель – будет это просто указатель эвакуационного выхода, или же нужно полноценное освещение места при отключении электроэнергии.

Как собрать самому

Есть много различных схем таких светильников, но если нет очень высоких требований, можно попробовать несложную схему, которую легко собрать своими руками. Она разработана компанией YMYA electronics и пользуется популярностью из-за своей простоты и надежности.

Принцип работы очень прост: как только пропадает 220 В, автоматически зажигаются 12 ярких светодиодов, которые так же автоматически гаснут при появлении напряжения сети.

Эта схема состоит из двух частей: схемы зарядки батареи и управления лампами типа LED. Зарядное устройство состоит из понижающего трансформатора 220/9 В, диодного моста, сглаживающего конденсатора, регулирующего элемента на микросхеме LM317.

Ограничение зарядного тока осуществляется при помощи резистора 16 Ом, 5 ватт, потенциометром 2,2 Ком регулируется ток зарядки, а стабилитрон в цепи базы транзистора ВС547 служит для автоматического отключения заряда батареи.

Вторая часть схемы состоит из транзистора BD140, в коллекторной цепи которого установлена матрица из 12 светодиодов. Резисторы 100 Ом – токоограничивающие. Так как потребляемый ток матрицы может доходить до 1,5 А, транзистор обязательно должен стоять на радиаторе во избежание перегрева и выхода из строя.

Если это слишком сложно, можно взять другую схему, которую собрать своими руками еще проще:

Напряжение 220 вольт подключается к гнезду J1, выпрямляется диодным мостом, собранном на диодах 1N 4004, и поступает на контакты электромагнитного реле. При пропадании напряжения сети реле обесточивается. Нормально закрытые контакты подключают батарею, аварийное освещение включается в работу.

При желании можно подключить не 220 В, а 5 В через контакты J2, J3: теперь схема будет отслеживать наличие этого напряжения. Гнездо J4 используется для подключения зуммера, звонка или любого другого устройства, которое будет оповещать о том, что произошла авария.

Как видим, такие фонари – это не настолько дефицитно или сложно, чтобы отказываться от исполнения требований техники безопасности. Если купить их в нужном количестве дорого, всегда есть альтернативный вариант – собрать своими руками, что будет значительно дешевле.

Схема подключения аварийного светильника с аккумуляторной батареей

Приведенная схема светильника Ultralight System по схемотехнике похожа на подобные устройства других фирм.

Схема и краткое описание возможно пригодится при ремонте и эксплуатации.

Светильник аккумуляторный люминесцентный предназначен для обеспечения эвакуационного и резервного

освещения, а также как сетевой настольный светильник.

Потребляемая мощность в режиме зарядки – 10Вт.

Время работы от внутренней батареи при полном заряде, не менее 6ч. (с одной лампой и 4ч. с двумя лампами).

Время полного заряда батареи, не менее 14 ч.

Корпус изготовлен из полимерного пластика, рассеиватель из поликарбоната, аккумуляторная батарея кислотная 6В – 4,5Ач.

Проверить работу светильника, выявить в большинстве случаев неисправности возможно даже не вскрывая

корпус светильника, ориентируясь по яркости свечения светодиодов LOW и HIGH.

Для этого переключатель режима перевести с OFF в DC светодиод LOW или HIGH и лампы светильника должны

загораться. Когда лампы не засветились, переводим переключатель в режим AC подключаем в сети, если после

этого светильник не работает нужно смотреть плату управление и лампы.

Если светильник нормально работает от сети, переводим, переключатель в режим DC, нажать кнопку TEST,

светильник должен засветится. Даже 1,5-2В лампы тускло загораются, при нажатии кнопки TEST. Отсюда вывод

напряжения на аккумуляторе меньше 5В. Светодиод LOW ярко светит при напряжении на батареи 5.9В,

при уменьшении напряжения яркость будет падать и при 2В отключается, это показывает разряд аккумулятора .

Свечение индикатора HIGH свидетельствует напряжение на аккумуляторе 6.1В и выше. При напряжении 6.4В

светодиод должен ярко светить, с уменьшением напряжение падает яркость светодиода, при 6.0В индикатор

Когда на аккумуляторе 6.0В, погаснут оба индикатора LOW и HIGH.

Частые дефекты светильника.

Не работает зарядка аккумулятора.

Проверить сетевой шнур. Не исправный блок питание. Часто проблемой отказа нормальной работы блока

питания является очень плохой монтаж. Нужно проверить все пайки подозрительные пропаять. Проверить

транзисторы блока питания, если не исправный один с них нужно менять сразу и другой.

Практика показывает, что виновником повторного ремонта будет ранее не замененный транзистор.

В режиме AC работает, DC не работает.

Светодиоды LOW /HIGH не светят, перегорел предохранитель.

В большинстве случаем обрыв соединяющих проводников платы, или выхода из строя аккумулятора

или полной его разрядке.

Здравствуйте, дорогие читатели! В данной статье вы узнаете, что такое аварийное освещение. Разберём схемы с использованием, как отдельных, так и одного осветительных приборов для штатного и нештатного режимов. Любая система аварийного освещения включает в себя генератор электроэнергии или аккумуляторную батарею, само осветительное оборудование, а также дополнительные элементы. Автоматические переключатели соединяют две электросети – основная и аварийная. При этом для пользователей крайне важна автоматичность данных переключений, а также их своевременность.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
предохранительный блок
контакты реле
выпрямитель

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.

Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:

одна лампочка накаливания
два контакта реле
аккумулятор
выпрямитель
предохранитель

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта. После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети.

Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Данный тип системы нештатного освещения построен на принципе непрерывного питания осветительных элементов. В независимости от того, возникла ли аварийная ситуация, осветительное оборудование работает от переменного тока. Принципиальная схема аварийного освещения способна стабилизировать переменный ток в случае непредвиденных сбоев в работе энергосети.

Схема управление аварийным освещением, которая использует один осветительный прибор для всех режимов работы и осветительные элементы любого типа состоит из следующих компонентов:

лампочка накаливания для обоих режимов работы
два контакта реле
выпрямитель
инвертор
аккумулятор

Аварийное освещение, один источник света для нормального и аварийного режима

Данная система очень похожа на предыдущую, но все-таки отличается от нее наличием инвертора. Этот элемент превращает заряд аккумулятора в переменный ток. В случае возникновения нештатной ситуации осветительный элемент запитывается от сети через инвертор и выпрямитель. При помощи данной системы можно добиться незаметного перехода из нормального режима работы в аварийный.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

первый ввод энергии
второй ввод
третий ввод
группа автоматических выключателей
четыре контакта реле
реле, контролирующее напряжение в электросети
две шины питания для разных режимов работы

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования. Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный.

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.

Видео

Общая информация

Блок питания — это устройство, которое обеспечивает работу светодиодных светильников и других источников света в автономном режиме, по-другому называется источником бесперебойного питания. Многие светильники выпускаются с уже встроенным блоком питания, но в большинстве случаев эти изделия идут как отдельный элемент.

Конструкция прибора зависит от рабочего напряжения и мощности. Благодаря его использованию светодиодные светильники хорошо справляются с работой в аварийном режиме.

Основная БАП — аккумуляторная батарея. Есть в нем и другие детали:

индикатор, который показывает уровень зарядки аккумуляторной батареи;
система для зарядки батареи;
специальное устройство, которое поддерживает должный уровень зарядки аккумулятора;
система контроля зарядки;
прибор, который преобразовывает постоянный электрический ток в переменный;
система, которая защищает аккумуляторную батарею от полной разрядки;
корпус из пластика, не пропускающий влагу;
система переключения, работающая в автоматическом режиме;
система контроля тока в электросети;
система для тестирования состояния устройства;
кнопка, позволяющая определить качество работы устройства в экстремальном режиме.

В данных изделиях могут использоваться разные модификации батарей. Чаще всего это никель-кадмиевые и никель-металл-гидридные аккумуляторы. Благодаря им источники света могут работать без электричества примерно 3 часа.

Блок питания при работе светодиодных светильников понадобится в том случае, когда по каким-то причинам отключилось электричество. Сфера их использования довольно разнообразна.

Блоки питания устанавливаются в таких помещениях:

офисы;
медицинские учреждения;
спорткомплексы;
школы и другие учебные заведения;
промышленные и производственные предприятия;
склады;
кинотеатры, музеи и т. д.

Во всех этих помещениях должна сохраняться приемлемая для работы БАП температура — от +40 до -15 °C.

Система классификации

Из всех существующих изделий такого назначения можно выделить три модели, которые встречаются чаще всего:

БАП 20-100-2.0-3.0. Подает на светодиоды напряжение до 100 вольт. Заряда хватает примерно на 3 часа работы в аварийном режиме.
Stabilar BS-200-3 Led. Это блок аварийного питания имеет одну отличительную особенность — выдает мощность 6 ватт. Как и предыдущая модель, после отключения электроэнергии работает около 3 часов.
Uniled. Стандартная модель без дополнительных деталей и функций. Мощность достигает 3,5 ватт, а напряжение — 12 вольт.

Преимущества и положительные свойства

Эти изделия прошли множество испытаний как в лабораторных, так и в реальных условиях. Иногда проверка экстремальная и проводится в жилых помещениях, в офисах, на предприятиях.

По результатам тестирования были выделены преимущества данных устройств:

компактные размеры и маленький вес;
срок работы БАП не зависит от срока годности осветительного прибора;
срок эксплуатации самого прибора около 2 лет, а батареи — до 4;
гальваническая развязка соответствует всем заявленным для нее требованиям;
есть встроенный индикатор батареи;
может работать от электрической сети 220 или 240 В как в обычном, так и в аварийном режиме;
корпус имеет высокий уровень теплопроводности;
у потребителей есть возможность проводить проверку работоспособности осветительного прибора;
есть встроенная система защиты от полной разрядки батареи.

Особенности выбора и подключения

Приобретая блок аварийного питания, необходимо обращать внимание на некоторые параметры:

с каким светодиодом будет работать БАП;
какой мощности аккумуляторная батарея использована в конструкции;
мощность осветительного прибора, в данном случае светодиодного светильника;
параметры, которые могут повлиять на срок эксплуатации источника света с блоком аварийного питания;
срок гарантии;
какая «начинка» установлена внутри устройства.

Немаловажный параметр — компания-производитель. Важно, чтобы у изготовителя была хорошая репутация в сфере электротехники. Это позволит купить по-настоящему качественное изделие.

Блок аварийного питания может устанавливаться по 2 схемам:

схема мощности;
схема напряжения.

Итак, устройство монтируется в светодиодный источник света, который работает от блока питания. Если электроэнергия подается без сбоев, блок запускает процесс зарядки аккумулятора и через определенное время сообщает о ее готовности к работе.

Важно! Некоторые устройства подключаются не так, как другие. Приборы будут работать только с определенными лампами. Максимальная мощность светильников не должна превышать 9 ватт, а напряжение ламп — 90 вольт.

Рабочие нюансы

Работа блоков аварийного питания имеет несколько особенностей:

Устройства могут быть встроены в светодиодные источники света или монтируются в отдельно стоящий бокс.
Их рабочее напряжение колеблется от 6 до 20 вольт, а мощность — от 3 до 12 ватт.
Аварийные блоки могут работать практически со всеми моделями светодиодных светильников. Но бывает и так, что к определенным изделиям подходит отдельный модельный ряд. Пример таких устройств — БАП 12 и LED-18SMD2835 IEK.
Один блок аварийного питания работает только с одним осветительным прибором.

Наглядный пример

Один из примеров БАП — IS 200 EK-17. Данное устройство имеет такие характеристики:

мощность при включенном аварийном режиме достигает 8 ватт;
работает со светильниками мощностью до 200 ватт;
на зарядку аккумулятора уходит около суток;
в аварийном режиме может работать не более 1 часа;
емкость батареи равна 1,5 А.

Такими же характеристиками обладает большинство наиболее популярных БАПов.

Техника безопасности

При работе с блоками аварийного питания необходимо помнить о мерах безопасности:

Устройство нельзя соединять со светильником напрямую.
Если БАП сломался, не стоит открывать и разбирать его самостоятельно.
Блок должен регулярно заряжаться.
Важно защитить устройство от коротких замыканий.
Время от времени батарею нужно разряжать до конца.

Блок” питания для светодиодных светильников — очень нужная вещь в доме, которая позволяет освещать помещение до трех часов даже в тех случаях, когда электроэнергию по каким-то причинам отключают.

Аварийное освещение. Схемы аварийного освещения

Использование отдельных осветительных приборов для штатного и нештатного режимов

две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
предохранительный блок
контакты реле
выпрямитель

Аварийное освещение, раздельные источники для основного и аварийного света

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

одна лампочка накаливания
два контакта реле
аккумулятор
выпрямитель
предохранитель

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

лампочка накаливания для обоих режимов работы
два контакта реле
выпрямитель
инвертор
аккумулятор

Аварийное освещение, один источник света для нормального и аварийного режима

Схема аварийного освещения с АВР

первый ввод энергии
второй ввод
третий ввод
группа автоматических выключателей
четыре контакта реле
реле, контролирующее напряжение в электросети
две шины питания для разных режимов работы

Аварийное освещение, схема аварийного освещения с АВР

Вывод

Видео

Смотрите также по этой теме:

Требования к освещению производственных помещений и рабочих мест.

Освещенность помещений. Характеристики освещения и способы их улучшения.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Блоки аварийного питания — что это?

Что такое БАП? Чаще всего под этой аббревиатурой понимают небольшое электронное устройство с аккумулятором, обеспечивающее работу светильника при отключении электроснабжения. Но само понятие — так же как и тема аварийного освещения — более обширно.

Содержание

Что такое БАП

БАП – Блоки Аварийного Питания – это группа устройств, необходимых для обеспечения электропитанием подключенных к ним приборов в случае прекращения подачи основного питания. Как правило, это происходит за счёт встроенных в них аварийных аккумуляторов. Хотя встречаются решения и для подключения к централизованной аварийной сети постоянного или переменного тока. БАП являются обязательным компонентом при построении любых аварийных систем – в том числе и систем освещения.

Иногда светильники с БАП также называют аккумуляторными. На мой взгляд – это не совсем верно. При словосочетании аккумуляторный светильник сразу представляется прибор, назначение которого – это постоянная работа от аккумулятора без подключения к электрической сети (хотя некоторые модели и позволяют одновременно и питать светильник, и заряжать аккумулятор). То есть изначально портативная модель.

Комментарий автора

В некоторых источниках также встречается понятие БАО – Блок Аварийного Освещения. Цель такого устройства аналогична БАП – обеспечение необходимого количества света при пропадании основного питания. Но вот способ реализации немного иной. При использовании БАО в светильник фактически вместе с БАП устанавливается небольшой светодиодный модуль, который и будет работать вместо (но не вместе) основных источников при пропадании питания. Светильник с такой схемой называется светильником непостоянного действия. Чаще, однако, БАП подключается к уже установленным в приборе светодиодам – то есть в качестве аварийных используются основные источники света. Такой светильник называется светильником постоянного действия.

Как работает и как подключается БАП

Существует несколько вариантов исполнения и подключения БАП. Они могут использоваться с каждым светильником отдельно или подключаться централизованно, одним прибором обеспечивая аварийным питанием целые группы потребителей. Подключаться как вместе с существующим драйвером, так и вместо него – как полностью независимое устройство (в таком случае драйвер они фактически имеют в своём составе). Поэтому для лучшего понимания рассмотрим несколько примеров. И начнём с одного из самых распространённых вариантов — с автономного прибора, который чаще всего и подразумевается, когда говорят о светильнике с БАП.

Светильник с автономным БАП, подключенный только к одной питающей сети

Автономные БАП устанавливается непосредственно в корпус прибора и подключается последовательно с драйвером. При этом питание на БАП подаётся от той же самой питающей сети, к которой подключен драйвер. Но – и на это стоит обратить внимание – БАП подключен в обход выключателей и коммутирующих устройств. Это обязательное требование существующих нормативных документов. Обусловлено оно тем, что подзарядка аккумулятора прибора и определение состояния питающей сети должны происходить независимо от положения выключателя.

БАП производства IEK с комплектной Ni-Cd батареей

Вместе с БАП в корпус светильника или рядом с ним устанавливается аварийный аккумулятор, который и обеспечивает систему питанием в случае пропадания рабочего напряжения. Чаще всего это никель-кадмиевая или никель-металлогидридная батарея, иногда встречаются и литий-ионные, редко – свинцово-кислотные, что обусловлено их габаритами. В основном рабочем режиме светодиоды в светильнике получают питание от драйвера. БАП в это время выполняет функцию коммутатора и заряжающего устройства для аккумулятора. Выключение светильника с помощью выключателя при этом ничего не меняет – сигналом для перехода в аварийный режим служит пропадание напряжения на входе питающей сети самого БАП. И как только напряжение пропадает и там – система переходит в аварийное положение, подключая питание от аккумулятора.

Некоторые модели (как приведённый на фото вариант) также имеют кнопку для проверки работоспособности прибора и световой индикатор состояния (заряд аккумулятора, режим работы и т.п.).

Схема с резервным питанием светильника от сети постоянного тока

В этом варианте установка аккумулятора в каждый светильник не предусмотрена. Следует сделать оговорку, что здесь понятие резервной сети и БАП разделено достаточно условно. Резервная сеть постоянного тока всё равно так или иначе подразумевает использование преобразующих устройств. В большинстве случаев – в комплекте с аккумуляторными батареями, устройствами запуска генераторов и т.п. БАП, обозначенный на схеме, выполняет только функцию коммутатора и может сводиться к единственному реле. Переключение на резервное питание осуществляется по самому факту наличия этого резервного питания или с помощью дополнительных устройств управления.

Раздельные аварийные и рабочие светильники с централизованным БАП

Схема с использованием отдельных аварийных светильников централизованного электропитания. В данном случае понятие БАП также используется достаточно условно, поскольку подразумевает целую систему по организации аварийного электроснабжения. В состав такой системы входят мощные преобразователи напряжения и интеллектуальные системы управления и оповещения, а сама она как правило является частью единой системы безопасности здания.

Характеристики автономных БАП

Основные характеристики автономных БАП – это выходная мощность и время работы от аккумуляторов. Первый параметр определяет на какую часть от максимума будет работать светильник при переходе в аварийный режим. Например, при использовании БАП с выходной мощностью 40 ватт со световым прибором мощностью также 40 ватт можно получить 100% яркость, если не предусмотрено никаких ограничений. А вот 80-ваттный светильник с 40-ваттным БАП даст всего 50% светового потока.

Время работы от аккумуляторов определяется в первую очередь их ёмкостью. Чем больше аккумулятор – тем дольше он сможет поддерживать работу прибора. Чаще всего встречаются варианты на 1, 2 и 3 часа. Что любопытно – стоимость БАП не всегда зависит от времени его работы. В некоторых случаях производители для фактически одной и той же модели устанавливают разные ограничения выходной мощности, получая целый модельный ряд. Например, 1 час работы – 60 ватт, 2 часа – 30 ватт, 3 часа – 20 ватт. Поэтому при выборе светильника с БАП будьте внимательны и оценивайте время работы только вместе с выходной мощностью.

Смотрите также

Светодиодный светильник аварийный ДиУС-90 линейный с БАП

Светодиодный линейный светильник ДиУС-90 с блоком аварийного питания (БАП) предназначен для организации аварийного и эвакуационного освещения на промышленных и производственных предприятиях, в торговых и развлекательных центрах.

Аварийный свет обеспечивается наличием в составе светильника аккумулятора, схемы зарядки и управления. Светильник укомплектован блоком аварийного питания для обеспечения работы светильника при экстренном отключении электроэнергии. Никель-кадмиевая аккумуляторная батарея рассчитана на 3 часа автономной работы.

При нормальном напряжении в сети светильник может использоваться в качестве постоянного источника освещения. При этом происходит зарядка аккумулятора.

При пропадании напряжения в сети управляющий блок отключает светодиоды от рабочего драйвера и подключает их к блоку аварийного питания, при этом светильник переходит в режим аварийного освещения. Отдача светильника в аварийном режиме составляет 50 Лм. Продолжительность работы светильника в аварийном режиме не менее 3 часов.

Аварийные светильники устанавливаются в местах общественного пользования для обозначения путей эвакуации: коридоров, лестничных клеток, дверных проемов.

Корпус светильника выполнен из анодированного алюминия, блок аварийного питания вынесен в отдельную герметичную монтажную коробку. Аварийный линейный светильник ДиУС-90 может монтироваться на любые ровные поверхности при помощи поворотного кронштейна. Блок аварийного питания закрепляется на монтажной поверхности саморезами или любым другим способом.

При эксплуатации светильника с БАП требуется разрядка и последующая зарядка АКБ (oдин раз в два мес.) , независимо от вовлечения изделия в работу. Для контроля состояния аккумулятора предусмотрены индикаторные светодиоды (красный, зеленый, желтый) и кнопка тестирования. Высококачественный Ni-Cd аккумулятор выдерживает от 500 до 1000 полных циклов срабатываний аварийного режима. Световой индикатор режимов и кнопка тестирования позволяет оперативно получать информацию о режиме работы светильника.

Подключение светильника:

К клемме светильника «ЗЕМЛЯ» подключить провод заземления.

К клемме светильника «НОЛЬ» подключить нулевой провод электрической сети.

К клемме светильника «ФАЗА» подключить фазный провод электрической сети через выключатель.

К клемме светильника «АВАРИЙНОЕ ОСВЕЩЕНИЕ» подключить линию непрерывной подачи тока для подзарядки аккумулятора и анализа наличия напряжения в сети.

Проверка светильника:

На крышке БАП присутствуют светодиод и кнопка.

Светодиод индицирует состояние аккумулятора:

красный – аккумулятор заряжается

зеленый – аккумулятор полностью заряжен

Нажатие кнопки при выключенном светильнике позволяет проверить работоспособность светильника в режиме аварийного освещения.

Транспортировка и хранение светильника:

При отключении светильника от сети включается аварийный режим. Для предотвращения разрядки аккумулятора необходимо отключить аккумулятор от блока БАП , для чего отсоединить разъем.

Не оставляйте светильник в течение двух месяцев без подзарядки, даже если он не используется, так как это приведет к сокращению срока службы АКБ.

Цепь аварийной лампы с защитой от перезарядки

Следующая светодиодная лампа аварийного освещения со схемой защиты от перезарядки была разработана мной в ответ на запрос, отправленный PP.

Основные характеристики

В статье описывается схема аварийного светодиодного освещения с расширенными функциями, такими как отключение батареи при перезарядке

, автоматическое отключение дневного времени
,
и не нужно говорить о том, что схема включает Светодиоды автоматически загораются при выходе из строя сети переменного тока и переходят в режим зарядки при восстановлении питания.
Эта схема хороша тем, что она включает в себя обычные дешевые компоненты, которые можно легко купить на местном рынке.

Работа схемы

Давайте попробуем разобраться в работе схемы с помощью следующих пунктов:

IC1, который является нашим собственным IC555, был установлен в качестве компаратора. В дневное время свет над LDR поддерживает низкое сопротивление LDR, так что потенциал на выводе № 2 ИС поддерживается значительно выше 1/3 В постоянного тока. Эта ситуация гарантирует, что выход IC на выводе # 3 останется на высоком логическом уровне.

Высокий логический уровень на выводе № 3 ИС поддерживает T1 включенным, что, следовательно, сохраняет T2 выключенным.

Когда T2 выключен, светодиодная матрица остается заблокированной от заземления, и поэтому вся белая светодиодная матрица также остается выключенной.

Еще одним фактором, который удерживает T1 включенным, а T2 выключенным, является напряжение от каскада питания трансформатора.

Эта функция реализуется через резистор R9. Это также означает, что пока имеется сеть переменного тока, Т2 не может проводить ток, и поэтому светодиоды не могут загореться.

Теперь предположим, что сетевое питание трансформатора выходит из строя, и предположим, что это происходит ночью или в полной темноте, контакт № 3 IC555 возвращается в ноль, а также отсутствует напряжение от источника питания, что означает, что T1 абсолютно не имеет смещения базы и, следовательно, должен выключиться.

Это немедленно побуждает T2 включиться, и, следовательно, вся светодиодная матрица также включается, обеспечивая необходимое аварийное освещение для окружающих.

УБЕДИТЕСЬ, ЧТО СВЕТ СВЕТОДИОДА НЕ ПОПАДАЕТ НА LDR, ЧТО МОЖЕТ ВЫЗВАТЬ БЫСТРОЕ НЕЖЕЛАТЕЛЬНОЕ ПЕРЕКЛЮЧЕНИЕ СВЕТОДИОДОВ.

Секция зарядки аккумулятора состоит из Т3, Т4 и связанных частей. P1 настроен таким образом, что он включает T3, когда напряжение батареи достигает чуть выше 14 вольт.

В тот момент, когда это происходит, Т4 отключается, отключая отрицательное питание аккумулятора и ограничивая дальнейшую зарядку аккумулятора.

Диод D2 гарантирует, что батарея получает отрицательное питание во время процесса зарядки только через T4, а также обеспечивает нормальный отрицательный путь к T2 и матрице светодиодов, когда они проводят.

Левый светодиодный индикатор указывает, включено ли питание от сети или присутствует дневной свет.

Светодиод справа показывает, что аккумулятор заряжается.

Список деталей

R1 = 2M2
R2 = 1M
R3, R4, R5, R9, R6, R7, R8 = 4K7
ВСЕ РЕЗИСТОРЫ СВЕТОДИОДОВ = 330 ОМ
D1, D2, D3 = 1N4007
D4 —- D7 = 1N5402
C1 = 1000 мкФ / 25 В
C2 = 1 мкФ / 25 В
T1, T3 = BC547
T4, T2 = BD139
Z1, Z2 = 3 В / 400 мВт
P1 = 10K PRESET
IC1 = IC 555
ТРАНСФОРМАТОР = 12 В, ТОК = 1/10 АККУМУЛЯТОРА AH
СВЕТОДИОДОВ = БЕЛЫЙ 5 мм ИЛИ ПО ВЫБОРУ.
АККУМУЛЯТОР = 12 В, АЧ = В СООТВЕТСТВИИ С ПИТАНИЕМ СВЕТОДИОДА И ТРЕБОВАНИЯМ РЕЗЕРВНОГО КОПИРОВАНИЯ.

Использование одного транзистора PNP BJT

Вышеупомянутую схему можно значительно упростить, исключив IC555 и используя только один транзистор PNP вместо двух NPN в автоматическом разрезе аккумуляторной батареи.

P1 используется для настройки порога внешней освещенности, при котором светодиоды перестают светиться.

P2 настроен таким образом, что при 14,6 В (на клеммах аккумулятора) базовый светодиод становится очень тусклым, едва видимым, а на 12.5V горит ярко.

Добавление солнечной панели

Вышеупомянутая схема также может быть соединена с солнечной панелью для получения автоматической зарядки как от источников, то есть от панели в дневное время, так и от сети после захода солнца.

Список деталей

R1, R2, R3, R4, R5 = 1K
P1 = 470K
P2 = 1K
C1 = 1000 мкФ / 25V
D1 — D5 = 1N4007
T1 = BC547
T2 = 8050
T3 = TIP127
ВСЕ СВЕТОДИОДНЫЕ РЕЗИСТОРЫ = 330 ОМ
СВЕТОДИОДЫ = БЕЛЫЙ, 5 мм
LDR = ЛЮБОЙ СТАНДАРТНЫЙ ТИП
ТРАНСФОРМАТОР = 0-12 / 1 Ампер

О Swag

Я инженер-электронщик (dipIETE), любитель, изобретатель, схемотехник / печатная плата дизайнер, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

3 важные функции
Аварийное освещение

Платы аварийного освещения

Если «сердцем» аварийного освещения является аккумулятор, то печатная плата должна быть его «мозгом». Каждый аварийный свет оснащен небольшой печатной платой, которая управляет его различными функциями, в том числе:

Держать аккумулятор полностью заряженным.
Преобразует подачу переменного тока в здание в постоянный ток для питания светильников и зарядки аккумулятора.
Переключает устройство на аварийное питание от батареи, когда в здании пропадает электричество.

Используемые процессы не очень сложные, но совершенно необходимо, чтобы они всегда работали точно правильно. Если какой-либо компонент выйдет из строя, аварийный свет будет бесполезен. Регулярное плановое обслуживание обеспечит бесперебойную работу печатных плат.

Страхование заряда аккумулятора

Все батареи со временем саморазряжаются, и печатная плата противодействует этому за счет спорадической непрерывной зарядки. Эта медленная зарядка позволяет батарее работать на полную мощность, а также продлевает срок ее хранения.

Просмотрите нашу категорию сменных аккумуляторов аварийного освещения.

Преобразование переменного тока в постоянный

Не существует аккумуляторных батарей переменного тока, но есть лампы переменного тока (переменного тока) и постоянного тока (постоянного тока).Переменный ток из вашего здания преобразуется в постоянный ток через полуволновой мостовой выпрямитель на печатной плате, что является наименее сложным способом преобразования переменного тока в постоянный. Это позволяет положительной форме волны беспрепятственно проходить через цепи постоянного тока устройства.

Переключение с переменного тока на питание от батареи

В случае сбоя в электроснабжении всего здания схема аварийного освещения автоматически переключается на резервное питание от батареи. Это переключение займет несколько секунд и регулируется электролитическим конденсатором, соединенным с резистором, который действует как таймер.Эта задержка противодействует любому мерцанию из-за внезапных падений уровня напряжения, вызванных внезапной активацией приборов в той же цепи, например кондиционера. Если аварийный свет переключается немедленно, конденсатор, скорее всего, поврежден.

Просмотрите наши самые популярные аварийные фонари с резервным аккумулятором

Замена плат аварийного освещения

Срок службы монтажной платы аварийного освещения должен составлять от 10 до 15 лет. Электролитический конденсатор часто является первым компонентом, который выходит из строя, поскольку электролит внутри будет постепенно высыхать, и нагрев может усугубить процесс.Если аварийный свет выходит из строя во время технического обслуживания или в реальной аварийной ситуации, проверьте лампы и аккумулятор с помощью мультиметра. Если они окажутся удовлетворительными, печатную плату следует заменить.

Замена печатных плат проста и не требует статической среды, такой как компьютерные схемы. Просто откройте корпус, снимите прикрепленные провода и открутите печатную плату.

Имеется уникальная печатная плата для каждого типа лампы, модели батареи и напряжения. Важно заменять использованные печатные платы на идентичные платы того же производителя или, по крайней мере, на замену, признанную этой компанией.

Наша команда высококвалифицированных экспертов по схемам будет рада помочь вам в этом процессе. Позвоните сегодня по телефону 800-480-0707 , чтобы заказать аварийное освещение или счет. Вы также можете написать по электронной почте производственному персоналу. Мы хотели бы услышать от вас!

Принципиальная схема

, работа и ее применение

Аварийное освещение используется в экстренных ситуациях, например, при отключении основного питания или выходе из строя обычного электрического освещения. Таким образом, внезапная потеря электричества может привести к пожару, в противном случае — к отключению электричества.Эта система освещения используется в зданиях и включает в себя батарею для автоматического включения света при сбое питания. В аварийной ситуации эти фонари играют ключевую роль в обеспечении безопасности жителей. В случае сбоя питания аварийный свет может включиться с помощью батареек, чтобы визуально показать безопасный маршрут, по которому жители должны покинуть здание. В этой статье обсуждается обзор аварийного освещения и его работы.

Что такое аварийный свет и как он работает?

Определение: Аварийный свет используется для автоматического включения лампы, работающей от батареи.Это предотвращает попадание пользователя в затруднительную ситуацию из-за неожиданной темноты и помогает пользователю получить доступ к мгновенному аварийному свету. В этой схеме вместо ламп накаливания используются светодиоды; Следовательно, создание схемы очень энергоэффективно, а также становится ярче благодаря световому переключению. Кроме того, схема использует новаторскую теорию для улучшения экономических характеристик устройства.

Аварийное освещение подключено к электросети здания.У каждого светильника своя схема. Эти фонари включают в себя батарею, поэтому они работают как резервный источник питания, когда здание теряет электроэнергию. Здесь срок службы аккумулятора невелик, если сравнивать его с другими видами систем освещения. Поэтому необходимо проверить все аварийные огни, чтобы убедиться, что батарея может давать аварийное освещение в течение как минимум 90 минут. Эти тесты необходимы, чтобы каждые полгода проверять работоспособность аккумулятора у профессионалов.

Как загораются аварийные огни?

На рынке доступны различные виды светильников разных размеров и форм.Каждый свет разработан на основе приложения. Есть несколько распространенных систем аварийного освещения, используемых в зданиях:

Выходные огни
Лампы для планок
Oyster Lights
Точечные огни

Как сделать аварийное освещение / Аварийное освещение своими руками

Аварийное освещение DIY можно спроектировать в пошаговом процессе, как показано ниже. Необходимые компоненты схемы аварийного освещения 12 В в основном включают LDR, 50 кОм VR, резистор 10 кОм, транзистор BD139 и BD140, резистор 33 Ом, белый светодиод и аккумулятор на 12 В.

Подключите схему на макетной плате в соответствии со схемой, показанной ниже, используя указанные выше компоненты.
В этой схеме свет на основе LDR активирует белый светодиод высокой мощности, когда в комнате становится темно. Его можно использовать как простую лампу в детской комнате, чтобы избежать паники при отключении электричества. Эта схема дает достаточно света в комнате.

Схема аварийного освещения с использованием аккумулятора 12 В

Схема очень проста в конструкции, поэтому ее можно разместить в небольшой коробке.В качестве источника питания используется небольшая батарея на 12 В, обеспечивающая питание цепи. Транзисторы, такие как T1 и T2, используются в качестве электронных переключателей для включения / выключения белых светодиодов.

Когда в комнате достаточно света, активируется LDR, так что на клемме базы транзистора T1 становится высокий уровень. Оставшийся транзисторный Т2 также отключается, так как его базовая клемма заземлена. В этом состоянии белый светодиод выключится. Как только свет, падающий на LDR, уменьшается, транзистор T1 при прямом смещении будет подавать базовый ток на транзистор «T2».Этот транзистор «T2» включится, и загорится белый светодиод.

Здесь светодиод представляет собой яркий светодиод Luxeon мощностью 1 Вт. Он использует ток примерно 300 мА. Поэтому лучше выключить лампу для экономии энергии батареи через несколько минут

Схема цепи аварийного освещения

Система аварийного освещения используется для автоматического включения лампы, когда обычное питание переменного тока перестает работать и выключается. как только основной источник питания вернется.

Этот свет важен там, где часто случаются перебои в подаче электроэнергии, поэтому он может уберечь пользователя от сложной ситуации при неожиданном отключении сетевого питания.Это позволяет пользователю получить доступ к альтернативе, например, включить инвертор или генератор, пока основное питание не будет восстановлено.

Описание цепей и работа

Здесь есть две цепи, которые работают от батареи 6 В и батареи 12 В. Конструкция этих схем показана ниже. Эти схемы могут быть построены со светодиодами вместо лампы накаливания, поэтому это чрезвычайно энергоэффективно и ясно с его выходной мощностью.

Схема аварийного освещения на 6 В

Принципиальная схема аварийного освещения на 6 В показана ниже.Необходимые компоненты этой схемы в основном включают резисторы 10 кОм и 470 Ом, конденсатор (C1) -100 мкФ / 25 В, мостовые диоды, такие как D1, D2 (1N4007), D3 — D5 (1N5408), T1 (BD140), Tr1 (от 0 до 6 В. & 500 мА), светодиоды и переключатель S1, включая переключающие контакты с помощью батареи 6 В.

Схема аварийного освещения с использованием батареи 6В

В приведенной выше схеме стандартный источник питания в основном включает трансформатор, конденсатор и мостовую схему. Основным компонентом, используемым в этой схеме, является транзистор PNP.Здесь этот транзистор используется как переключатель.

Как только основной источник питания включен, положительный источник питания попадает на базовый вывод транзистора «T1», поэтому он будет отключен.

Таким образом, напряжение от батареи не может достигнуть блока светодиодов, поэтому он остается выключенным. Тем временем аккумулятор заряжается от напряжения источника питания и заряжается через систему непрерывной зарядки.

Однако, как только основное питание прерывается, тогда + ve на выводе базы транзистора исчезнет, и он будет в прямом смещении через резистор-10K.

Если транзистор «T1» включается, сразу же начинают мигать светодиоды. Сначала все диоды подключены в линию напряжения и медленно обходят один за другим, когда светодиод становится более тусклым.

Области применения аварийного освещения

Эти фонари применяются в следующем.

Аварийное освещение используется там, где свет включается автоматически при отключении питания.
Используются в качестве аварийных ламп в зданиях, домах, на рабочих местах, учебных кабинетах, чтобы избежать непредвиденных сбоев в электроснабжении.
Эти огни используются в нескольких отраслях промышленности.

Часто задаваемые вопросы

1). Какие самые лучшие аварийные светильники?

Это Wipro coral & amber, Philips ujjwal, голубиная лампа и т. Д.

2) Как работают аварийные огни?

Эти фонари подключаются с помощью проводов к источнику питания здания для непрерывной зарядки внутренних батарей для обеспечения резервного питания, используемого для освещения.

3). Какая мощность аварийного освещения?

Эти огни могут работать до 90 минут.

4). Когда нужно тестировать аварийное освещение?

Эти фонари необходимо проверять один раз в месяц.

5). Есть ли в этих лампах аккумулятор?

Да, в комплект входит аккумулятор.

Итак, это все обзор аварийного освещения с принципиальной схемой и его работой. Вот вам вопрос. Какие бывают типы аварийного освещения?

Схема цепи автоматического светодиодного аварийного освещения с использованием LDR

Это простая и экономичная схема автоматического светодиодного аварийного освещения со световым датчиком.Эта система заряжается от основного источника питания и активируется при отключении основного питания. Эта аварийная лампа будет работать более 8 часов (в зависимости от емкости аккумулятора и мощности, потребляемой светодиодами).

Когда источник питания выключен, схема определяет дневной свет и в соответствии с освещением включает светодиоды. Если свет присутствует даже при отключении питания, схема выключает светодиоды. Здесь LDR (светозависимый резистор) используется для восприятия света.

Принцип цепи автоматического аварийного освещения

При наличии источника питания аккумулятор заряжается через цепь зарядки аккумулятора.При отключении питания белые светодиоды, к которым подключен полевой МОП-транзистор, будут светиться в зависимости от условий освещения, пока батарея не разрядится.

Когда LDR (светозависимый резистор) светится, сопротивление LDR очень низкое. В результате база транзистора Q2 становится высокой. В результате белые светодиоды, подключенные к MOSFET, погаснут.

Когда цепь в темноте, сопротивление LDR измеряется в мегаомах. Теперь база транзистора становится низкой, в результате транзистор Q2 переключает белые светодиоды в состояние ВКЛ.

Также прочтите соответствующий пост: Цепь автоматического выключателя освещения в уборной

Схема автоматического аварийного освещения

Я разделил схему на две части. Первая — это цепь зарядки аккумулятора, которая также действует как цепь индикатора, если питание отключено. Вторая цепь — это цепь аварийного освещения с использованием светодиодов. В зависимости от сети и условий освещения аварийные светодиоды включаются или выключаются.

Цепь зарядки аккумулятора

Компоненты, работа и соединения объясняются в этой схеме зарядного устройства для свинцово-кислотных аккумуляторов .

Далее приводится принципиальная схема автоматической светодиодной цепи аварийного освещения.

Компоненты для цепи автоматического светодиодного аварийного освещения

7805 регулятор напряжения
Светозависимый резистор — 2 МОм
IRF540 МОП-транзистор
BC548 NPN транзистор
Поток — 10 кОм
Яркие светодиоды — 3 В при 15 мА
Красный светодиод — 1
Резисторы 10 кОм — 3
Резистор 1 кОм — 1

Работа цепи автоматического аварийного освещения

Первоначально, когда питание от сети активно, цепь зарядки аккумулятора заряжает аккумулятор.В случае отключения питания от сети, цепь зарядного устройства батареи указывает цепи аварийного освещения о питании от сети и активирует цепи аварийного освещения через аккумулятор.

Вместо того, чтобы немедленно включать светодиоды, он сначала считывает окружающее освещение через LDR, а затем, если освещение слабое, светодиоды включаются.

Как управлять цепью автоматического аварийного освещения?

Подайте соединения в соответствии с принципиальной схемой.
При подключении следите за тем, чтобы не было общего соединения между источниками переменного и постоянного тока.
Подключите основное питание к цепи, теперь вы можете заметить, что светодиоды не горят, а аккумулятор заряжается.
Отключите источник питания переменного тока и поместите цепь в темное место, теперь светодиоды светятся.
Если вы поместите схему на свет, то светодиод погаснет.

Преимущества цепи автоматического аварийного освещения

Это очень простая схема и ее стоимость очень низкая.
Энергия сохраняется, потому что схема переключает светодиоды в зависимости от условий освещения

Применение цепи автоматического аварийного освещения

Используется в детских кабинетах во избежание внезапного отключения электроэнергии.
Как аварийный светильник в домах.
Используется в системах безопасности для автоматического включения света при отключении электроэнергии.

Аварийный свет с зарядным устройством

Здесь объясняется очень простая схема «регулируемый источник питания и зарядное устройство ».Он не только очень полезен во время отключения электроэнергии, но также используется в качестве основного источника питания. На своем рабочем месте вы можете использовать эту схему для проверки или тестирования ваших электронных проектов. Аккумуляторы мобильных телефонов можно заряжать с помощью этих схем. Эта схема может работать как аварийный свет.

Принципиальная схема

Компоненты цепи

LM317 — 1
Резистор
R1 (220E) — 1
R2-R12 (220E) — 11
R13 (470E)
ВР1 (100К) — 1
C1 (100 мкФ) — 1
C2 (.1 мкФ) — 1
Д1-Д4 (1N4007) — 4
S1-S5 (двухпозиционный переключатель) — 5
LED1-LED12 — 12
Трансформатор — 1
Аккумулятор — 1
Стабилитрон (3.3) — 1

Описание компонентов

LM317: Это поставщик переменного напряжения. Это устройство с тремя выводами. Он работает в диапазоне напряжений от 1,25 В до 37 В при силе тока 1,5 А.
Резистор — Протекание тока в любой цепи контролируется резистором.Это в основном пассивное устройство. Доступны два типа резисторов, т. Е.
1. Постоянный резистор — значение сопротивления которого фиксировано
2. Переменный резистор — значение сопротивления которого может изменяться
Конденсатор — используется для хранения электрических зарядов. Это также пассивное устройство и доступно на рынке в двух типах:
1. Поляризованный конденсатор — Конденсаторы с полярностью, т.е. имеют + и — клеммы, например, электролитический конденсатор
2. Неполяризованный конденсатор — Конденсатор без полярности e.грамм. керамический и бумажный конденсатор.
Диод — в основном используется для однонаправленного протекания тока. Это пассивное устройство с двумя выводами.
Переключатели — Переключатель буквально означает «преобразование состояния». В электрической логике ВКЛ и ВЫКЛ — это два состояния, и переключение помогает изменить состояние электрической машины с ВКЛ на ВЫКЛ или наоборот. Твердо говорит, не включается и не выключается автомат; он просто создает или прерывает контакт.
LED (светоизлучающий диод) — это полупроводниковое устройство, которое создает на выходе разнообразные источники луча. Когда они электрически смещены в прямом состоянии p-n-перехода, он излучает узкий спектр света. На рынке очень легко найти светодиоды различных цветов, включая красный, желтый, зеленый и многие другие, такие как белый, оранжевый и т. Д.
Трансформатор -Трансформатор — это устройство, которое используется для преобразования тока из одной цепи в другую.В процессе преобразования характеристики сигнала переменного тока изменяются. Например, переменный ток низкого напряжения может быть изменен на переменный ток высокого напряжения и наоборот. Работа трансформатора основана на магнитном поле, которое создается вокруг проводника, когда через него протекает ток. Этот принцип называется электромагнитной взаимной индукцией. Трансформаторы состоят из двух катушек проволоки, намотанных вокруг сердечника.
Батарея — Батарея в основном представляет собой группу из одного или более чем одного электрохимического элемента, в котором уже накопленная химическая энергия превращается в электрическую энергию.Со времен Вольта принципы работы не изменились. Каждый элемент в батарее состоит из двух половин, последовательно соединенных электролитическим раствором. В то время как 1/3 ячейки состоит из двух корпусов, называемых анодом, и катодные положительные ионы анода перемещаются от электролита к катоду.
Стабилитрон — Этот диод работает в режиме обратного смещения и начинает проводить, когда напряжение достигает точки разрыва. Если вы хотите получить стабильное напряжение, все, что вам нужно, — это подключить к нему резистор, чтобы можно было контролировать ток.

Работа цепи зарядного устройства аккумулятора мобильного телефона

В соответствии с вашими потребностями вы можете получить выход из схемы, просто переключив разное количество переключателей (от S3, S4 и S5) в цепи.

Если вам требуется регулируемый источник питания в качестве выхода, установите переключатель S3 в состояние «включено». LM317 используется в схеме, которая представляет собой регулятор переменного напряжения для подачи переменного напряжения.

LM317 — это стабилизатор положительного напряжения с тремя выводами.От 1,2 В до 37 В — это диапазон выходного напряжения, обеспечиваемого LM317.

Различный диапазон напряжения может быть достигнут путем простой настройки переменного резистора, который предусмотрен в цепи, и с помощью выходного сигнала мультиметра можно увидеть и установить желаемое напряжение. Диапазон питания может составлять от 1,5 В до 12 В.

Связанное сообщение: Схема зарядного устройства USB для мобильных телефонов

С помощью переключателя S5, который предусмотрен в схеме, можно зарядить литий-ионный аккумулятор , который обычно используется в мобильных телефонах с помощью мобильных разъемов.

Пока зарядный ток в цепи регулируется резистором R13. Переверните переключатель S5, если хотите использовать аварийный свет. В схеме можно использовать отражатели, если вы хотите увеличить интенсивность света.

S1 и S2 — это два переключателя, которые даны в схеме, так что вы можете запитать свою схему либо напрямую от источника переменного тока, либо вы можете воспользоваться любой батареей.

Если вы хотите использовать источник переменного тока, переверните переключатель S1, а если вы хотите использовать питание от батареи, переверните переключатель S2.Вместо источника питания переменного тока можно использовать солнечные панели, а для накопления заряда вы можете использовать аккумуляторные батареи, это не только сэкономит электроэнергию, но и поможет вам приобрести

Консультации — Инженер по подбору | Аварийное освещение: что требуется и как оно устроено

Рисунок 2: Настенный выходящий светильник накаливания с батарейным питанием был установлен в вестибюле лифта в кондоминиуме в Техасе. Контрольный выключатель и контрольная лампа можно увидеть в нижней части светильника.Предоставлено: Smith Seckman Reid Inc.

Цели обучения

Разберитесь, где требуется аварийное освещение в нежилых зданиях, как того требуют нормы и стандарты.
Узнайте о требованиях к характеристикам аварийного освещения.
Понимать, как реализовано аварийное освещение и какие устройства следует использовать.

Аварийное освещение требуется для освещения участков здания, когда что-то идет не так, например, когда нормальное электроснабжение прерывается из-за отключения энергоснабжения, пожара или сбоя в здании.В большинстве учреждений большая часть аварийного освещения освещает проходы и выходы, ведущие из здания — пути выхода. Его цель — облегчить эвакуацию объекта, особенно в случае пожара, и снизить склонность жителей к панике в условиях стресса и в темноте.

Поскольку эффективность аварийного освещения напрямую связана с безопасностью жизни, официальные лица, соблюдающие правила, общеизвестно, требуют строгого соблюдения при его проектировании и установке.Различные интерпретации требований к аварийному освещению могут привести к дорогостоящей задержке размещения. Четкое понимание требований кодекса для аварийного освещения и четкое понимание взглядов должностных лиц кодекса на любые проблемы, допускающие интерпретацию, во многом помогут избежать дорогостоящих и неприятных сюрпризов на поздних этапах строительства.

Термин «аварийное освещение» часто встречается в кодах, но нигде не имеет прямого определения. Для целей этой статьи аварийное освещение относится к осветительному оборудованию, которое специально обозначено как таковое в одном из кодов, за ограниченным исключением.Отдельно рассматриваются некоторые виды освещения, которые должны загораться в медицинских учреждениях в экстренных случаях, но которые технически не определены как аварийное освещение.

Рис. 1. Этот рендеринг представляет собой пример того, как система аварийного освещения может освещать коридор в офисном здании. Предоставлено: Smith Seckman Reid Inc.

Эти коды упоминаются в этой статье:

Правоприменительные агентства могут принимать эти или другие коды, а также могут применять другие редакции.Положения различных кодексов иногда различаются относительно схожих наборов требований. Прежде чем приступить к проектированию, проектировщики должны проверить действующие коды и редакции, а также проконсультироваться с компетентными органами (AHJ) относительно их интерпретации неоднозначных или противоречивых требований.

Освещение аварийного выхода и другое аварийное освещение

Экзистенциальные требования к аварийному освещению появляются независимо в IBC и в NFPA 101. Раздел 1008 IBC «Средства выходного освещения» охватывает требования к освещению для выходных путей.Он предусматривает выходное освещение почти для всех помещений, за некоторыми исключениями для сельскохозяйственных и животноводческих построек, жилых единиц в жилых помещениях и в большинстве жилых помещений, а также проходов в местах проведения собраний. Выходное освещение должно оставаться включенным, когда в здании есть люди (IBC 1008.2).

В нормальных условиях выходное освещение должно обеспечиваться основной электросетью здания. Когда это питание выходит из строя, аварийный источник питания должен освещать определенные области, особенно пути, ведущие к выходам, сами выходы и выходные разряды.IBC позволяет использовать несколько вариантов формы системы аварийного электроснабжения. Это может быть локальный генератор, система с батарейным питанием или распределенный набор батарей, прикрепленных к отдельным светильникам.

NFPA 101 предоставляет аналогичный набор требований. Аварийное освещение требуется для выхода во всех помещениях, указанных в кодексе, за исключением одно- и двухквартирных жилых домов и комнат для ночлега. В целом, NFPA 101 описывает требования к аварийному освещению более конкретно, чем IBC.

IBC обычно применяется к проектам нового строительства и реконструкции. Его положения обычно не применяются задним числом к существующим зданиям, за исключением случаев, когда AHJ определяет, что общественная безопасность ставится под угрозу существующими условиями (IBC 102.6). NFPA 101 действует в отношении существующих зданий и включает отдельные требования для существующих и новых помещений для каждого типа размещения, которому он адресован.

В отношении аварийного освещения требования NFPA 101 для новых и существующих объектов практически идентичны, за некоторыми исключениями.Например, некоторым существующим местам богослужения разрешается работать без аварийного освещения в соответствии с NFPA 101, в то время как аналогичные новые помещения необходимы для его обеспечения (NFPA 101 12.9.9.2, 13.2.9.3).

Рис. 2: Настенный выходящий светильник накаливания с питанием от батареи был установлен в вестибюле лифта в кондоминиуме в Техасе. Контрольный выключатель и контрольная лампа можно увидеть в нижней части светильника. Предоставлено: Smith Seckman Reid Inc.

Филиалы

NFPA 101 требует аварийного освещения на выходах, на выходах и на выходах.Для этой цели термин «выход к выходу» означает только определенные лестницы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. «Выходной слив» обозначает аналогичные обозначенные компоненты здания, ведущие к общественной дороге. В типичном дизайн-проекте эти компоненты здания назначаются архитектором и указываются в планах обеспечения безопасности жизнедеятельности. Когда эти планы недоступны на ранних этапах процесса проектирования, проектировщик может максимально приблизиться к соответствующему требованиям к выходному освещению, обеспечив аварийное освещение в коридорах, лестницах, на выходах и сразу за выходами.

IBC требует аварийного освещения в определенных помещениях, не используемых для выхода: электрические помещения, центры пожарного управления, пожарные насосные и генераторные. Для этих областей не указываются специальные рабочие характеристики. Минимальная интерпретация будет заключаться в том, что эти области требуют выходного освещения. Это решение может быть подходящим для подсобных помещений, где аварийное освещение обеспечит навигацию и дополнено переносными лампами с батарейным питанием. Однако освещения на уровне эвакуации явно недостаточно для центра управления огнем.Консервативный подход для центра управления огнем может заключаться в обеспечении надлежащего освещения каждой из обычных и аварийных систем электроснабжения, чтобы гарантировать, что отказ одной из этих систем не оставит центр в темноте. Учитывая двусмысленность IBC в отношении аварийного освещения в этих областях, стоит проверить интерпретацию кода AHJ во время проектирования.

Знаки выхода требуются вдоль пути выхода, у дверных проемов, ведущих к выходу, и на выходах, размещенных так, чтобы знак выхода был виден не более чем с 100 футов или указанного расстояния просмотра знака выхода (IBC 1013.1). Это требование отражено в NFPA 101 (7.10.1.5.1).

NFPA 110 7.3 требует аварийного освещения с батарейным питанием со средней освещенностью на уровне пола 3 фк в генераторных установках и в параллельном механизме генераторов (NFPA 110 7.3). Это требование также содержится в NFPA 99.

NFPA 99 требует освещения с батарейным питанием в местах, где используется глубокая седация или общая анестезия, с уровнями освещения, достаточными для прекращения процедур в помещении. Эти аккумуляторные осветительные устройства должны проработать не менее 30 минут (NFPA 99 6.3.2.2.11). Эти источники света с батарейным питанием предназначены для того, чтобы хирург, владеющий скальпелем, не оставался в полной темноте в случае сбоя питания во время процедуры, а также для обеспечения минимального освещения для завершения процедуры в случае выхода из строя резервного освещения.

Технически эти фонари не являются аварийными, поскольку для медицинских учреждений не существует аварийной электрической системы. NEC позволяет подключать эти осветительные устройства к критической ветви, а не к ветви безопасности жизнедеятельности.

Производительность

Общие требования к характеристикам аварийного освещения выхода показаны в IBC 1008.3.4 и 1008.3.5, а также в NFPA 101 7.9.2. Требования к освещению в этих двух кодах идентичны. Выходной путь должен быть освещен со средним уровнем 1 фкн, с минимальным уровнем 0,1 фкн; отношение максимального уровня освещенности к минимальному должно составлять 40: 1 или меньше. Аварийное освещение должно оставаться включенным не менее 90 минут. Уровни освещенности могут снизиться в среднем до 0.6 fc с минимумом 0,06 fc в конце 90-минутного периода.

NFPA 101 7.9.2.2 требует, чтобы новые системы питания аварийного освещения относились к системам не ниже Типа 10, Класса 1.5, Уровня 1, как определено в NFPA 110. Это требование означает восстановление питания аварийного освещения в течение 10 секунд после потери нормальной мощности. на 1,5 часа для системы, имеющей достаточную надежность для применения, отказ которой может привести к смерти или серьезным травмам, как описано в NFPA 110 4.4.1 и в NFPA 111 4.5.1.

Рис. 3. Люминесцентный светильник с батарейным питанием в коридоре офиса показывает контрольный выключатель и контрольную лампу. Он включает в себя балласт батареи, который освещает одну из трех люминесцентных ламп при отключении питания. Предоставлено: Smith Seckman Reid Inc.

Требования к аварийному освещению лестниц могут быть интерпретированы в соответствии с NFPA 101. Раздел 7.9 содержит подробные требования к освещению пути выхода, но не содержит каких-либо конкретных требований к лестницам.Раздел 7.8 «Освещение путей выхода» требует, чтобы новая лестница освещалась на уровне 10 fc «в условиях использования лестницы». Анализ требований в 7.8 показывает, что его требования значительно строже, чем требования к аварийному освещению в 7.9.

Например, 7.9 допускает минимальную освещенность 0,1 фк, тогда как 7.8 требует минимум 1 фк на выходном пути. Таким образом, разумное толкование состоит в том, что раздел 7.8 охватывает требования в нормальных условиях, а раздел 7.9 охватывает требования к аварийному освещению.

Однако некоторые AHJ ввели в действие правило 10-fc для аварийного освещения на лестницах. Объекты, использующие генераторы в качестве источника аварийного питания, не испытывают особых трудностей с выполнением этого требования, поскольку аварийное освещение работает при полном освещении. Однако предприятиям, использующим единичное оборудование, потребуются огромные батареи или многочисленные осветительные устройства для поддержания такого уровня освещенности.

Тестирование

Требования к испытаниям аварийного освещения приведены в NFPA 101 7.9.3. Лампы и источники питания необходимо периодически проверять, чтобы убедиться, что они продолжают работать в соответствии с требованиями норм. Все системы аварийного освещения, независимо от их источника питания, необходимо проверять ежемесячно в течение не менее 30 секунд. Для единичного оборудования ежемесячное тестирование обычно состоит из короткого теста батареи и лампы, осуществляемого с помощью тестового переключателя на светильнике.

Для систем аккумуляторных батарей и генераторов испытание обычно выполняется путем обесточивания обычного источника питания, обслуживающего аварийное освещение, и наблюдения за включением ламп.Системы генераторов должны проверяться ежемесячно, инициируясь переключателем, и работать под нагрузкой не менее 30 минут (NFPA 110 8.4.2). Тесты аварийного освещения обычно проводятся вместе с ежемесячными тестами системы резервного питания.

Для координации с испытаниями аварийного освещения было бы удобно запускать ежемесячные испытания генератора с помощью безобрывного переключателя системы аварийного освещения; тем не менее, NFPA 110 требует, чтобы безобрывный переключатель, запускающий испытание, переключался между переключателями от одного месяца к другому (8.4.3.1). При наличии нескольких безобрывных переключателей обычное питание оборудования аварийного освещения должно быть намеренно обесточено для наблюдения за его работой от аварийного источника питания.

Системы аккумуляторных батарей необходимо испытывать в соответствии с рекомендациями их производителей, а не в соответствии с установленным кодексом графиком (NFPA 111 8.4.1). Для этих систем может оказаться невозможным координировать периодические испытания системы аккумуляторных батарей с испытаниями аварийного освещения.Тем не менее, аварийное освещение необходимо проверять ежемесячно.

Аккумуляторные системы и единичное оборудование необходимо проверять ежегодно в течение 90 минут.

Рис. 4. Фотолюминесцентный знак выхода размещен возле пола в калифорнийском отеле. Этот знак был установлен после заселения, в ответ на новые требования кодекса, указатели вызова или выхода возле этажа. Предоставлено: Smith Seckman Reid Inc.

Электросистема

Требования к установке энергосистем, обслуживающих аварийные нагрузки, включая аварийное освещение, содержатся в статье 700 NEC «Аварийные системы».Источники энергии, разрешенные в соответствии с IBC — аккумуляторные системы, локальные генераторы и единичное оборудование — также разрешены в соответствии со статьей 700, наряду с системами топливных элементов в соответствии с 700.12 (A), (B), (C) и (D). Отдельная коммунальная служба может служить альтернативным источником, если ее надежность приемлема для AHJ согласно 700.12 (D). Перед строительством следует проконсультироваться с AHJ, если система топливных элементов или альтернативная служба рассматриваются в качестве аварийного источника питания.

Электропитание должно обеспечивать питание в течение 10 секунд после потери нормальной мощности (700.12), повторяя требования к ответу NFPA 101 и IBC. Устройства защиты от перенапряжения требуются на всех распределительных щитах и щитах аварийных систем (700,8).

Статья 700 требует строгого разделения проводки аварийной системы от всей другой проводки, начиная с отдельной вертикальной секции распределительного щита или выключателя, подключенного к аварийному источнику питания (700.10 (B) (5) (c)). Цепи освещения и питания, которые обслуживают что-либо, кроме требуемых аварийных нагрузок, не могут обслуживаться от аварийной системы (700.15). Если резервное питание требуется для других целей, оно должно подаваться от отдельной вертикальной секции, щитка или выключателя через отдельный безобрывный переключатель. Мощность системы должна быть достаточной для одновременного обслуживания всех подключенных к системе нагрузок, или должна быть предусмотрена система отключения нагрузки для обслуживания аварийных нагрузок путем выборочного отключения других нагрузок (700.4 (B)).

Устройства максимального тока в системе аварийного питания должны быть выборочно согласованы со всеми вышестоящими устройствами.Определение «выборочной координации» в NEC довольно строгое и требует согласования для «полного диапазона» настроек максимального тока и времени работы устройства. Достижение избирательной координации с автоматическими выключателями потребует тщательного выбора устройства; в противном случае следует использовать предохранители.

Фидеры аварийной системы и цепи управления генератором должны быть защищены от пожара одним из нескольких способов. Оборудование, обслуживающее аварийные фидеры, должно быть защищено либо автоматической системой пожаротушения, либо ограждением на 2 часа.

Особые занятия: здравоохранение

NFPA 99 и статья 517 NEC изменяют определенные требования к системам неотложной помощи в медицинских учреждениях. Эти документы не определяют аварийную электрическую систему; вместо этого они определяют важную электрическую систему, состоящую из ветви безопасности жизнедеятельности, критической ветви и ветви оборудования. Освещение аварийного выхода обслуживается отделением безопасности жизнедеятельности (517.33 (A)) и другим освещением, которое должно оставаться в рабочем состоянии для обеспечения ухода за пациентами и поддержки, необходимой для функций больницы, обслуживаемых критическим отделением (517.34 (А)). Отдел безопасности жизнедеятельности должен соответствовать требованиям статьи 700 NEC для аварийных систем, за исключением случаев, специально измененных в статье 517 (517.26).

Статья 517 отменяет требование о пропускной способности резервной системы, предусмотренное Статьей 700, позволяя системе быть рассчитанной на максимальный спрос, который, вероятно, будет производить нагрузка (517.30 (D)). Требования к выборочной координации ограничиваются неисправностями, которые сохраняются более 0,1 секунды, согласно 517.30 (G), а также NFPA 99 (6.4.2.1.2.1).

Применимость требований пожарной безопасности к медицинским учреждениям открыта для интерпретации. NFPA 99 специально освобождает отрасль безопасности жизнедеятельности от соответствия требованиям огнестойкости Статьи 700.10 (D) согласно пунктам 6.4.2.2.1.6 и 6.5.2.2.1.5. Однако в Статье 517 NEC такое исключение не содержится. Классы огнестойкости могут быть дорогостоящими, и их трудно применять после строительства, поэтому разумным решением будет получить ясность от AHJ о том, будут ли требования огнестойкости выполняться во время проектирования.

Фурнитура: знаки выхода с внутренней подсветкой

NFPA 101 и IBC разрешают использование выходных знаков с внутренней подсветкой при условии, что они указаны для этой цели и одобрены AHJ. Двумя наиболее распространенными технологиями, используемыми в вывесках с внутренней подсветкой, являются фотолюминесценция и радиолюминесценция. Обе эти технологии обеспечивают значительные преимущества, заключающиеся в отказе от ежегодного тестирования продолжительности работы батарей и периодической замены батарей, и обе имеют недостатки.

Фотолюминесцентные материалы поглощают энергию падающего света и медленно выделяют эту энергию в виде видимого света. Энергия накапливается в электронных облаках, окружающих отдельные атомы фотолюминесцентного материала, при этом падающий свет переводит электроны в состояние повышенной энергии. Когда эти электроны возвращаются в состояния с более низкой энергией, они высвобождают накопленную энергию в виде видимого света.

В макроскопическом масштабе эти материалы ведут себя как легкие батареи, заряжаемые падающим светом и разряжаемые в более темную среду.Эти материалы используются в виде букв на знаках выхода, где они светятся, чтобы обозначить путь выхода при слабом освещении.

Фотолюминесцентные указатели выхода имеют длительный срок службы и не требуют значительного обслуживания. Гарантия на агрегаты обычно составляет от 15 до 25 лет. Основной метод обслуживания — очистить лицевую сторону знака, поскольку затемнение лица напрямую снижает светоотдачу, что снижает эффективность зарядки.

Фотолюминесцентные указатели выхода должны постоянно гореть до минимального уровня при нормальных условиях — обычно 5 fcs — чтобы оставаться заряженными.По мере того, как энергетические коды становятся более строгими, требующими обнаружения людей, контроля дневного света и управления выходным освещением, применение фотолюминесцентного освещения становится все более сложной задачей.

Фотолюминесцентные материалы обычно заряжаются светом в верхнем конце спектра видимого света и нижнем конце ультрафиолетовой области. Они хорошо заряжаются от люминесцентных и металлогалогенных ламп, которые излучают изрядное количество синего и ультрафиолетового света. Светодиоды излучают значительно меньше энергии света и менее эффективны для зарядки фотолюминесцентных знаков выхода, чем более старые технологии освещения.Фотолюминесцентные вывески, заряжаемые светодиодными светильниками, должны иметь маркировку совместимости со светодиодным освещением (NFPA 101 7.10.7.2).

Рис. 5: Архитектурный аварийный светильник скрытого монтажа показан в открытом положении. Этот светильник считается единичным оборудованием, в корпусе которого находится батарея. Предоставлено: Smith Seckman Reid Inc.

Радиолюминесцентные знаки выхода содержат небольшое количество радиоактивного материала, обычно трития, радиоактивного изотопа водорода. Тритий распадается, испуская высокоскоростные электроны, которые падают на специально подобранный люминофор, который заметно светится в ответ.Тритий, газ, обычно заключен в стеклянную трубку с люминофорным покрытием, а трубка заключена в блок из прозрачного пластика, чтобы свести к минимуму вероятность того, что тритий попадет в окружающую среду. Срок службы радиолюминесцентных выходных знаков ограничен распадом трития и деградацией люминофора. Период полураспада трития составляет около 12 лет.

Использование радиолюминесцентных указателей выхода вызывает дополнительные требования по соблюдению требований и ведению учета. Присутствие радиоактивных материалов на этих знаках требует надлежащей утилизации с соответствующими затратами и записями.Считается, что облучение тритием из-за низкого уровня радиоактивности и длительного периода полураспада не представляет серьезной опасности для здоровья.

Уровень освещенности самосветящихся знаков выезда в кодексах не указан. Вместо этого эти знаки перечислены и помечены с указанием максимального расстояния просмотра. Знаки должны быть размещены так, чтобы знак выхода был виден в пределах указанного расстояния просмотра во всех точках пути выхода.

Аппаратные средства: единичное оборудование

«Единичное оборудование» — это электрический термин, используемый для описания осветительных устройств с батарейным питанием.Он описан в NEC 700.12 (F) (1) и 701.12 (F) (1) как состоящий из перезаряжаемой батареи, зарядного устройства для батареи, приспособлений для подключения прикрепленных или выносных ламп, а также средств питания ламп от батареи при нормальном питании. недоступен. Термин распространяется как на осветительные приборы, так и на знаки выхода. Оборудование блока может включаться при обычном освещении объекта и переключаться на питание от батареи в аварийных условиях, или оно может работать только при отключении нормального источника питания.

Требования к установке и производительности описаны в 700.12 (F) (2) и снова в 701.12 (F) (2). В частности, оборудование агрегата должно получать питание от той же осветительной цепи, которая обеспечивает нормальное освещение в его зоне. Освещение с батарейным питанием не может отличить отказ параллельной цепи от общего отказа нормального источника питания. В условиях отказа цепи он будет светиться до тех пор, пока не выйдут из строя батареи. Обычное освещение, подключенное к той же цепи, немедленно погаснет. Целью этого требования является обеспечение того, чтобы отказ цепи, обслуживающей аварийное освещение, был очевиден и, возможно, даже неудобен для жильцов здания.

Оборудование агрегата

должно быть установлено стационарно, при этом допускаются гибкие кабельные соединения длиной 3 фута или меньше. Установки со шнуром и вилкой следует проектировать с осторожностью, если вообще следует, потому что NEC 400.12 специально запрещает гибкие шнуры, которые проходят через потолок или пол или скрыты над потолком.

Требования к характеристикам оборудования, описанные в NEC 700.12, идентичны требованиям, описанным для аварийного освещения в IBC и NFPA 101: не менее 60% первоначального освещения должно поддерживаться в течение 90 минут.NEC 700 включает дополнительное требование, чтобы напряжение батареи оставалось на уровне не менее 87,5% от его номинального напряжения в течение всего 90-минутного периода. Предположительно, требование к максимальному напряжению разряда призвано гарантировать, что батареи не будут повреждены повторяющимися циклами глубокого разряда во время годового воздействия.

Общие сведения об управлении цепями аварийного освещения

Время чтения: 10 минут

Примечание редактора: эта статья впервые появилась в весеннем выпуске 2010 года журнала Protocol , журнала PLASA (ранее известная как ESTA), ведущей международной ассоциации тех, кто поставляет технологии и услуги на мероприятие. индустрии развлечений и инсталляции.Незначительные изменения были внесены в связи с публикацией Национального электротехнического кодекса издания 2011 г. ^®.

В течение некоторого времени надлежащее управление цепями аварийного освещения было предметом обсуждения производителей, системных интеграторов и инженеров-электриков. Большая часть дебатов была сосредоточена на правильном применении множества кодексов и стандартов, применимых к аварийному освещению. К ним относятся:

ANSI / NFPA 70, Национальный электротехнический кодекс (NEC), Статья 700, Аварийные системы

Статья 701 NEC, Законодательные резервные системы

Статья 702 NEC, Дополнительные резервные системы

NFPA 110, Стандарт для систем аварийного и резервного питания

NFPA 101, Код безопасности жизнедеятельности

Underwriters Laboratories (UL) Стандарт 924, Оборудование аварийного освещения и питания

Underwriters Laboratories (UL) Стандарт 1008, Оборудование безобрывного переключателя. UL1008 распространяется на безобрывные переключатели, предназначенные для использования в аварийных системах и для других приложений. Если в этой статье не указано иное, мы исследуем автоматические переключатели UL1008 только для аварийных систем.

Рис. 1. Случай 1 — Нормальный

(дополнительную информацию о NEC и этих стандартах UL см. В боковой панели в конце статьи).

Каждый из этих стандартов фокусируется на определенной области аварийного или резервного освещения и питания или описывает конкретный элемент оборудования где-то на пути аварийного или резервного освещения или цепи питания.Однако не всегда легко ответить на все вопросы по применению, выполнив поиск по этим стандартам, поскольку они часто указывают друг на друга, создавая круговой ответ или, во многих случаях, отсутствие ответа. Для индустрии развлечений и архитектурного освещения один из животрепещущих вопросов звучал так: «Где уместно использовать аварийный переключатель UL1008 и где можно использовать более простое реле управления нагрузкой UL924 для подачи питания на цепь аварийного освещения?»

Из-за относительной стоимости и сложности аварийных переключателей UL1008 в течение многих лет промышленность продолжала спрашивать, действительно ли такой переключатель необходим для диммерных ответвленных цепей, тем более что, по всей вероятности, где-то в здании был еще один переключатель UL1008, передающий основной фидер между обычным и аварийным питанием.Ответ на этот вопрос непростой, и он требует обзора всего спектра опций в наборе инструментов аварийного освещения. Каждый из следующих случаев имеет место в конструкции систем аварийного освещения. Следует отметить, что эти чертежи корпуса были упрощены для иллюстрации функциональности и не содержат всех деталей схем, которые они описывают.

Рис. 2. Случай 1 — Чрезвычайная ситуация

Случай 1. Аварийное освещение в цепи только аварийного

Вариант Варианта 1, вероятно, является самым простым способом подачи питания на светильники аварийного освещения.Ряд приспособлений только для аварийных ситуаций предназначены для обеспечения минимального уровня освещения, требуемого NFPA 101, Кодексом безопасности жизни или местными строительными нормами. Осветительные приборы питаются от специальной панели аварийного выключателя, питаемой непосредственно от аварийного источника питания, которым может быть генератор или источник бесперебойного питания (ИБП). Когда источник подключается к сети, свет включается без какого-либо переключающего или переключающего оборудования. Единственным недостатком такой схемы является то, что аварийные светильники будут темными при нормальном питании.Это может быть визуально неприемлемой ситуацией для архитектора или дизайнера освещения.

Вариант 2. Места аварийного освещения с автономным источником питания

Case 2 знаком всем, кто использовал автономные аварийные фонари на аккумуляторных батареях, иногда называемые «единичным оборудованием». Эти устройства перечислены в UL924 и содержат источник питания (обычно аккумулятор), зарядное устройство и реле управления нагрузкой. Блок подключен к обычному источнику питания, обеспечивающему зарядный ток аккумулятора.При сбое нормального питания реле управления нагрузкой включает нагрузку. Когда нормальное питание возвращается, нагрузка гаснет. В течение многих лет аккумуляторные батареи были нормой для аварийного освещения. Они недорогие, но обслуживание аккумулятора и внешний вид устройства «автомобиль-фара» могут быть проблематичными. В случае 2 можно также использовать аналогичное блочное оборудование, в котором используется утопленный аварийный светильник, который эстетически более приятен, чем аккумуляторная батарея для автомобильных фар.

Рис. 3. Случай 2 — Нормальный

Корпус 3.Обычное / аварийное освещение на выключателях или настенных диммерах

Case 3 представляет концепцию использования одного и того же приспособления как для нормального, так и для аварийного использования. Обычное / аварийное освещение запитывается через панель штатного / аварийного выключателя и настенный выключатель, диммер настенной коробки или другое устройство управления, установленное на настенной коробке. При сбое нормального питания вышестоящий аварийный переключатель UL1008 автоматически переключает фидер панели выключателя на аварийный источник питания. В то же время реле управления нагрузкой UL924 определяет потерю нормальной мощности перед переключателем и обходит переключатель или диммер, заставляя нагрузку включаться независимо от положения переключателя или диммера.Обратите внимание, что реле управления нагрузкой UL924 не выполняет передаточную функцию, а просто выполняет функцию байпаса или шунтирования. Таким образом, требуется только переключить горячую ветвь ответвленной цепи. Однако некоторые устройства управления нормальной мощностью не позволяют шунтировать (например, автотрансформатор) и, таким образом, требуют реле управления нагрузкой с двойным ходом для отключения нагрузки от устройства нормального управления перед подачей питания на нагрузку. Хотя конструкция реле с двойным переключением может вводить в заблуждение, этот байпас «размыкание перед замыканием» не является передаточной функцией.В случае 3 для передаточной функции всегда используется вышестоящий аварийный переключатель UL 1008.

Рис. 4. Случай 2 — Чрезвычайная ситуация

Вариант 4. Обычное / аварийное освещение на диммерной стойке или релейном шкафу, внесенных в список UL 924

Case 4 расширяет возможности использования одних и тех же светильников как для нормального, так и для аварийного использования, потому что светильники питаются от диммерной стойки или релейного шкафа, которые указаны для аварийного использования в соответствии с UL924, а также в более стандартном списке UL508 / UL891.Стойка диммера содержит реле управления нагрузкой или метод электронного байпаса. При сбое нормального питания весь фидер к диммерной стойке переключается на аварийный источник с помощью вышестоящего переключателя аварийного переключения UL1008. Органы управления, обнаруживающие нормальный отказ фидера перед переключателем, заставляют внутренние реле управления нагрузкой или электронные байпасные устройства запитывать выбранные цепи путем обхода диммеров и принудительного включения нагрузок, независимо от состояния системы управления диммером. Только те нагрузки, которые необходимы для достижения минимального уровня аварийного освещения, запитываются, как это разрешено NEC 700.23 (новый раздел в 2008 г.). Обратите внимание, что при использовании этого подхода необходимо знать поведение других цепей в диммерной стойке. Если неаварийные цепи продолжают реагировать на систему управления, когда стойка находится в аварийном режиме, то размер аварийного источника также должен выдерживать эти нагрузки. Лучшее решение — использовать диммерную стойку UL 924 с возможностью отключения нагрузки. Это гарантирует, что неаварийные диммеры будут принудительно отключены, в то время как аварийные диммеры будут принудительно включены, когда стойка находится в режиме аварийного байпаса.Обратите внимание, что NEC 700.23 требует, чтобы все цепи, выходящие из шкафа диммера, соответствовали Статье 700 в качестве аварийных цепей, то есть проводились отдельно от всех обычных цепей, независимо от того, находятся ли они под напряжением для достижения требуемого освещения.

Рис. 5. Случай 3 — Нормальный

Корпус 4А. Нормальное / аварийное освещение в системе диммера с внешним реле управления нагрузкой UL 924

Недавно стали доступны внешние автономные реле управления нагрузкой UL924 для обхода цепей в диммерной стойке, не имеющей собственного списка UL924.Именно случай 4A вызывает наибольшую путаницу, поскольку на первый взгляд функция, выполняемая реле, выглядит как переключение (которое на самом деле должно выполняться аварийным переключателем UL1008), а не байпас. Однако это не так, и вот почему: в этом случае реле управления нагрузкой переключает нагрузку между выходом диммера и внешним автоматическим выключателем, подключенным к той же фазе и источнику питания, что и диммер. Одиночный фидер к диммерной стойке передается с помощью вышестоящего аварийного переключателя UL1008, благодаря чему один фидер работает как нормальный, так и аварийный источник для диммерной стойки.Таким образом, реле управления нагрузкой UL924 обеспечивает обходную, а не передаточную функцию. Как и в случае 4, состояние неаварийных цепей в диммерной стойке должно быть принудительно отключено в аварийном режиме. В противном случае аварийный источник питания должен выдерживать полную нагрузку, подключенную к стойке, а не только цепи аварийного байпаса. На практике это усложняется, поскольку требует взаимодействия между аварийной системой и системой управления диммером. Лучшее решение можно найти в случае 5.

Рис. 6. Случай 3 — Чрезвычайная ситуация

Случай 5. Нормальные / аварийные огни на автоматическом (аварийном) переключателе UL1008

Case 5 описывает конструкцию, широко применяемую в отрасли. Стойка диммеров питается только от обычного источника питания и отключается при нормальном сбое питания. Для каждой нормальной / аварийной нагрузки и нейтраль, и провод под напряжением подключаются к отдельному аварийному источнику через автоматический (аварийный) переключатель (BATS) ответвленной цепи UL1008.Коммутатор предназначен для обеспечения того, чтобы он мог выдерживать имеющийся ток короткого замыкания во время переключения, и никогда не может соединять между собой обычные и аварийные источники питания. Кроме того, переключатель должен безопасно работать, когда нормальный и аварийный источники находятся на разных фазах и не синхронизированы. Вариант 5 полезен, когда на стойку диммера подается питание от очень большого фидера, но только небольшая часть ответвленных цепей будет использоваться в аварийных ситуациях. Использование BATS позволяет выборочно переключать эти цепи на аварийный источник, не беспокоясь о выборе размера аварийного источника для работы с полной мощностью фидера диммерной стойки.Обратной стороной Case 5 является размер, стоимость и сложность коммутатора UL1008.

Рис. 7. Случай 4 — Нормальный

Что UL говорит об аварийных цепях, UL924 и UL1008?

В последнее время ряд производителей реле управления нагрузкой UL924 выпустили продукты с руководствами по установке, в которых предлагалось использовать реле в случаях 5, где нагрузка была передана, а не шунтирована. В весеннем выпуске 2005 года The Code Authority (информационный бюллетень UL по вопросам кодов) на странице 3 появляется статья «Внимание к оборудованию аварийного освещения».Во втором абзаце этой статьи говорится: «Важно признать, что LCR не переключает нагрузку между обычным и аварийным питанием. Коммутация нагрузки этого типа должна выполняться только аварийным [n] переключателем, указанным в соответствии со стандартом UL1008 по безопасности для оборудования автоматического переключения. LCR имеет только один источник питания, подключенный к аварийному источнику питания ».

Рис. 8. Случай 4 — Чрезвычайная ситуация

Кроме того, Белая книга UL четко различает автоматические переключатели резерва для использования в аварийных системах (категория продукта WPWR), автоматические переключатели резерва для использования в дополнительных резервных системах (WPXT) и реле автоматического управления нагрузкой (категория продукта FTBR).

Также важно отметить, что NEC 700.5 (C) устанавливает два четких требования: «Автоматические переключатели должны иметь электрическое управление и механическое удерживание . Автоматические переключатели, рассчитанные на 600 В переменного тока и ниже, должны быть перечислены для использования в аварийных системах »(выделено авторами). Имейте в виду, что некоторые продукты, продаваемые как автоматические переключатели резерва и перечисленные в UL 1008, предназначены для дополнительных резервных систем ( NEC , статья 702), а не для аварийного использования. Эти же устройства могут быть перечислены в UL924 как устройство аварийного байпаса.См. Врезку для дальнейшего обсуждения разницы между аварийной цепью, требующейся по закону резервной цепью и дополнительной резервной цепью.

Новые разделы в NEC-2011

Рис. 9. Случай 4A — Обычный

Новый язык был добавлен к выпуску 2011 года NEC .

“700.2 Определения
“ Реле автоматического управления нагрузкой. Устройство, используемое для подачи питания на выключенное или нормально выключенное осветительное оборудование от аварийного источника питания в случае потери нормального питания.
«Информационное примечание: требования к реле автоматического управления нагрузкой см. В ANSI / UL924, Аварийное освещение и силовое оборудование».

“Реле автоматического регулирования нагрузки 700.24. Если нагрузка аварийного освещения автоматически включается при потере нормального питания, то должно быть разрешено включенное в список реле автоматического управления нагрузкой для подачи питания на нагрузку. Реле управления нагрузкой не должно использоваться в качестве передаточного оборудования ».

Рис. 10. Случай 4A — Чрезвычайная ситуация

Как выбрать правильный метод аварийного контроля для моего приложения?

Для каждого проекта проектировщик аварийной системы должен проанализировать полевые условия и изучить плюсы и минусы каждого подхода, чтобы получить наиболее экономичную, но безопасную систему.Первым шагом обычно является определение того, требуется ли настоящая аварийная система по статье 700 или приемлемо что-то меньшее, например, факультативная резервная система по статье 702. Если проект включает определение первичного автоматического аварийного переключателя на служебном входе и генератора, тогда потребуется оборудование UL1008 и, скорее всего, будет применяться NFPA110. Если для проекта требуется аварийный переключатель включения параллельной цепи (BATS), расходы на аварийный переключатель UL1008 по-прежнему необходимы, но вспомогательное оборудование, указанное в NFPA110, такое как средства управления запуском генератора, не требуется.Это вспомогательное оборудование будет обеспечиваться основным безобрывным переключателем UL1008 на служебном входе. Если проект должен включать аварийную цепь, управляемую диммером настенной коробки, контактор аварийного переключения UL1008 будет немного дорогим, в то время как реле обхода UL924 будет достаточно.

Рисунок 11. Случай 5 — Обычный

После выбора правильного подхода к проекту необходимо выбрать оборудование, которое вместе функционирует как система для достижения целей проекта в области безопасности.Автоматический аварийный переключатель UL1008 разработан для условий фидерных цепей. Помимо того, что он безопасен, он должен иметь схему датчиков для автоматического переключения при выходе из строя нормального источника, чтобы гарантировать автоматическое и надежное переключение.

С другой стороны, оборудование UL924 охватывает более широкий спектр устройств и приложений, подвергается менее строгим испытаниям и может быть использовано неправильно, если разработчик системы не проявит осторожность. В агрегатном оборудовании, выходных светильниках и встраиваемых аварийных светильниках, вероятно, будут все элементы, необходимые для создания функциональной аварийной системы.Другие автономные компоненты UL924 не могут. Например, зарегистрированные в UL924 измерительные устройства доступны для определения нормального отказа фидера, но они не будут иметь большого смысла, если не будут подключены к подходящему устройству переключения мощности. В списке перечислены устройства переключения мощности UL924, которые, если они не подключены для правильного определения нормального фидера выше по потоку, будут включать аварийное освещение, когда ответвленная цепь теряет нормальное питание, но снова выключится, когда генератор возьмет на себя управление. Необходимо исследовать, как функционирует каждая единица оборудования, чтобы проект работал как система.Что не сработает, так это случайный выбор оборудования из списка UL1008 или оборудования из списка UL924 и предположение, что вы успешно завершили проект.

Заключение

Рис. 12. Случай 5 — Чрезвычайная ситуация

При переключении нагрузки между обычным и аварийным источником питания, либо в фидере, либо в ответвленной цепи, необходимо использовать указанный аварийный переключатель UL1008.

Система затемнения с двойным списком UL924 и UL508 / UL891 может использоваться для включения аварийного освещения.

Внешнее реле управления нагрузкой UL924 может использоваться для обхода переключателя или регулятора освещенности для включения аварийного освещения, но никогда не может использоваться для переключения аварийного освещения между обычным и аварийным источником питания.

Автоматическая светодиодная цепь аварийного освещения

Цепь автоматического аварийного светодиодного освещения предназначена для включения при отсутствии надлежащего освещения или при отключении электропитания. Раньше для создания таких цепей использовались люминесцентные лампы. Но использование светодиодов доказало, что обеспечивает адекватное освещение в течение более длительного периода, прежде чем разрядится аккумулятор.

Мы разработали три схемы под автоматическим светодиодным аварийным освещением. Два из них разработаны г-ном Ситхараманом , очень ценным и важным автором этого веб-сайта. Мы перечислили схемы здесь для удобства чтения. Если есть сомнения; прокомментируйте название цепи или номер цепи.

1. Простая цепь аварийного освещения

Это одна из самых экономичных (дешевых) и простых схем аварийного освещения, разработанных для CircuitsToday. Это автоматическая аварийная лампа с датчиком дневного света, что означает, что она определяет темноту / ночь и включается автоматически.Точно так же он распознает дневной свет и автоматически выключается.

Мы разработали простую схему аварийного фонаря, не требующую специального оборудования; даже мультиметр собрать и использовать. Любой человек, умеющий пайку хорошего качества, должен уметь успешно построить эту схему. Его можно легко разместить в неработающих двух ламповых национальных аварийных лампах по 6 Вт или в любой аварийной лампе PL трубчатого типа. Разница будет в работе; он будет работать без перерыва более 8 часов.О глубоком разряде заботятся характеристики светодиода, а о защите от перезарядки заботится фиксированный стабилизатор напряжения. Здесь используется простой 3-контактный фиксированный стабилизатор со встроенной схемой ограничения тока. Единственная необходимая настройка — это предварительная установка, которая должна быть настроена так, чтобы светодиоды просто загорались (она должна оставаться в этом положении). 5-миллиметровый LDR просто устанавливается поверх аварийного освещения, как показано на фотографии. LDR используется, чтобы избежать его засветки в дневное время или при включенном освещении в комнате.2 светодиода используются последовательно; сопротивление падению предотвращается, и 2 светодиода загораются с током, который требуется для одного светодиода, за счет чего в значительной степени сохраняется энергия.

Примечание: Эта схема разработана г-ном Ситхараманом для читателей CircuitsToday. Эта конкретная схема была настолько простой для людей, которые имеют ограниченный доступ к компонентам, или, другими словами, это схема аварийного освещения, которую вы можете построить с минимальным количеством компонентов. В дополнение к принципиальной схеме, он поделился фотографиями прототипа, который он сделал в национальном аварийном свете, и дизайном печатной платы.

Простая электрическая схема аварийного освещения:

Фотографии прототипа, сделанного в National Emergency Light:

Схема печатной платы аварийного освещения Дизайн:

PCB Design

2. Автоматический светодиодный аварийный свет

ПРИМЕЧАНИЕ: Принимая во внимание сомнения, высказанные многими нашими уважаемыми читателями в разделе комментариев, эта схема была изменена г-ном Ситхараманом , одним из наших ценных сотрудников. Вы можете увидеть его модифицированную схему здесь: Модифицированный автоматический светодиодный аварийный свет.

Описание:

Это принципиальная схема недорогого аварийного освещения на основе белого светодиода. Белый светодиод излучает очень яркий свет, который включается при отсутствии сетевого питания. В схеме есть автоматическое зарядное устройство, которое прекращает зарядку, когда аккумулятор полностью заряжен.

IC LM 317 выдает стабилизированное напряжение 7 В для зарядки аккумулятора. Транзистор BD 140 управляет выходом. Транзистор BC 548 и стабилитрон контролируют зарядку аккумулятора.

Советы:

Всегда лучше подключать радиатор к BD 140. Перед использованием выход схемы LM317 должен быть установлен на 7 В путем регулировки потенциометра.

Автоматическая светодиодная аварийная электрическая схема:

Примечание: R3 — R14 — все 100 Ом

Самая модифицированная и лучшая версия этой схемы замысловато объясняется аккуратной принципиальной схемой и объяснением из двух частей. Одна часть — это цепь светодиодной лампы, а другая — схема зарядного устройства.Все номинальные значения тока и напряжения идеально рассчитаны с помощью основных и четких инструкций. Доступна также другая модифицированная версия, в которой для цепи аварийного светодиодного освещения предусмотрена защита от отключения при пониженном напряжении. Вы можете найти схему здесь.

У нас есть более интересные Цепи освещения для вас, пожалуйста, посмотрите:

1. LED Ramping Circui t — Интересное применение светодиодов с помощью линейной схемы.

2. Блок мигающих светодиодов — Приложение для схемы для мигания множества светодиодов.

3. Схема светодиода от затяжки до выключения — Простая, хобби и не только забавная схема, где вы можете выключить светодиод с помощью затяжки.

4. Схема уличного освещения — Хотите создать приложение для уличного освещения? Это то, что вы ищете.

5. Переключатель, активируемый светом — Приложение схемы для включения переключателя при падении света (и наоборот).

Когда я был молодым, у меня всегда было желание создать приложение аварийного освещения. Я успешно построил один в школьные годы. Надеюсь, вам понравилось строить эти схемы и вы поняли концепцию каждой из них. Желаю всем вам узнать больше об электронике на нашем сайте. Счастливых дней обучения.

простой аварийный фонарь, не требующий специального оборудования, даже мультиметра, чтобы его собрать и использовать.Любой человек, умеющий пайку хорошего качества, сможет это успешно построить. Его можно легко разместить в двух неработающих лампах National Emergency Lamp по 6 Вт или в любой аварийной лампе PL трубчатого типа. Разница будет в том, что он проработает без перерыва более 8 часов. О глубокой разрядке заботятся характеристики светодиода, а о защите от перезарядки заботится фиксированный стабилизатор напряжения.

В нем используется простой фиксированный 3-контактный стабилизатор со встроенной схемой ограничения тока. Единственная необходимая настройка — это предварительная настройка, которая должна быть настроена так, чтобы светодиоды просто загорались (ее следует оставить в этом положении).5-миллиметровый LDR просто устанавливается поверх аварийного освещения, как показано на фотографии. LDR используется, чтобы избежать его засветки в дневное время или при включенном освещении в комнате. 2 светодиода используются последовательно, что позволяет избежать сопротивления падению, и 2 светодиода загораются током от одного светодиода, что позволяет значительно сэкономить энергию.

Надеюсь, этот проект понравится большинству наших читателей, имеющих минимум инструментов.

Схема аварийного освещения: рассмотрим подробно

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Помещения, в которых обязательно должно быть аварийное освещение

Требования к аварийному освещению

Схемы для систем аварийного освещения

Схема питания аварийного освещения от второго источника питания

Питание от дизельного генератора

Схемы питания с использованием аккумуляторов

Светильники со встроенным аккумулятором

Вывод

Схема работы светильника с аккумулятором во время проблем с электричеством

Светодиодный светильник аварийного освещения (схема, характеристики)

Покупные модели

Какой выбрать?

Как собрать самому

Схема подключения аварийного светильника с аккумуляторной батареей

Использование отдельных осветительных приборов для штатного и нештатного режимов

Аварийное освещение, раздельные источники для основного и аварийного света

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Аварийное освещение, один источник света для нормального и аварийного режима

Схема аварийного освещения с АВР

Аварийное освещение, схема аварийного освещения с АВР

Вывод

Видео

Общая информация

Система классификации

Преимущества и положительные свойства

Особенности выбора и подключения

Рабочие нюансы

Наглядный пример

Техника безопасности

Аварийное освещение. Схемы аварийного освещения

Использование отдельных осветительных приборов для штатного и нештатного режимов

Аварийное освещение, раздельные источники для основного и аварийного света

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Аварийное освещение, один источник света для нормального и аварийного режима

Схема аварийного освещения с АВР

Аварийное освещение, схема аварийного освещения с АВР

Вывод

Видео

Будем рады, если подпишетесь на наш Блог!

Блоки аварийного питания — что это?

Содержание

Что такое БАП

Как работает и как подключается БАП

Характеристики автономных БАП

Смотрите также

Светодиодный светильник аварийный ДиУС-90 линейный с БАП

Цепь аварийной лампы с защитой от перезарядки

Основные характеристики

Работа схемы

Список деталей

Использование одного транзистора PNP BJT

Добавление солнечной панели

Список деталей

О Swag

3 важные функции Аварийное освещение

Платы аварийного освещения

Страхование заряда аккумулятора

Просмотрите нашу категорию сменных аккумуляторов аварийного освещения.

Преобразование переменного тока в постоянный

Переключение с переменного тока на питание от батареи

Просмотрите наши самые популярные аварийные фонари с резервным аккумулятором

Замена плат аварийного освещения

, работа и ее применение

Что такое аварийный свет и как он работает?

Как загораются аварийные огни?

Как сделать аварийное освещение / Аварийное освещение своими руками

Схема цепи аварийного освещения

Описание цепей и работа

Схема аварийного освещения на 6 В

Области применения аварийного освещения

Часто задаваемые вопросы

Схема цепи автоматического светодиодного аварийного освещения с использованием LDR

Схема автоматического аварийного освещения

Компоненты для цепи автоматического светодиодного аварийного освещения

3 важные функции
Аварийное освещение
