Новые воздушные автоматические выключатели Eaton
Дата: 21.07.20
Компания Eaton, мировой лидер в области управления энергией, объявляет о выходе воздушных выключателей следующего поколения – Eaton PSL. Серия воздушных автоматических выключателей PSL создана по инновационному концепту, предлагающему гибкие, безопасные и надёжные решения во множестве применений. Модульная конструкция воздушных автоматических выключателей PSL и широкий ассортимент аксессуаров вместе с дополнительными функциями позволяет с лёгкостью приспособить устройство для решения необходимых задач.
Воздушный автоматический выключатель PSL защищает электрическую цепь и оборудование от перегрузки, короткого замыкания, падения напряжения, замыкания на землю и имеет селективные защиты с гибкими настройками времени срабатывания. Диапазон номинальных токов выключателей PSL: от 800 до 4000 А; отключающие способности: 55 кА и 66 кА.
Среди важных особенностей новой серии – универсальные электронные расцепители PVR21.
Они реализуют защиту LSI, имеют оптимальный набор функций и просты в обращении благодаря светодиодному дисплею, отображающему действующие значения фазных токов и тока нейтрали. В качестве опциональной функции выключатели оснащаются LSIG защитой с измерением напряжения.
Дугогасительная камера и система силовых контактов воздушного выключателя PSL созданы с использованием технологии повышения отключающей способности. Ресурс силовых контактов превышает коммутационный ресурс самого выключателя; оптимизированная конструкция механизма повышает надёжность продукта и возможности выдержать короткое замыкание, распределяя нагрузку на контакты.
Новая серия воздушных автоматических выключателей PSL имеет возможности горизонтального, вертикального или L-образного подключения шин. Выкатные выключатели PSL оснащены защитными функциями для повышенной безопасности оператора: например, блокировка дверцы выключателя, трёхпозиционный модуль блокировки корзины, блокировка во включённом положении, защитные шторки корзины, индикация готовности к включению и другие устройства защиты.
Электрические характеристики воздушных автоматических выключателей PSL:
- Соответствие МЭК 60947
- Номинальный ток In: от 800 А до 4000 А
- Номинальное напряжение изоляции Ui: 1000 В переменного тока 50/60 Гц
- Номинальное выдерживаемое импульсное перенапряжение Uimp: 12 кВ
- Предельная отключающая способность Ic: 55 кА / 66 кА
- Номинальный кратковременно выдерживаемый ток Icw: 55 кА / 66 кА
- Температура окружающей среды: от -25°C до 70°C
- Категория применения: B
О компании Eaton
Eaton – мировой лидер в области управления энергией. Мы стремимся повышать качество жизни людей и окружающей среды с помощью инновационных технологий и услуг. Наши энергосберегающие решения помогают клиентам управлять электрической, гидравлической и механической энергией более надежными, рациональными, эффективными, безопасными и экологичными способами. Объем продаж Eaton в 2019 году составил $21,4 млрд. Компания Eaton насчитывает около 101 000 сотрудников и продает продукцию клиентам более чем в 175 странах.
Силовые и воздушные автоматические выключатели
Силовые и воздушные автоматические выключатели Eaton
Силовые и воздушные автоматические выключатели LS IS
Силовые и воздушные автоматические выключатели Schneider Electric
Компания Электроинжиниринг
предлагает вам высококачественное и высокоточное электротехническое
оборудование. У нас вы найдете воздушные автоматические выключатели с функциями
защиты и управления от ведущих производителей. Стоимость любого
электротехнического оборудования оптимальна за счет адекватной ценовой
политики. Помимо разумной стоимости мы предлагаем вам только надежное
оборудование, которое соответствует ГОСТам и требованиям современного
покупателя.
Воздушные автоматические
выключатели — это коммутационный аппарат, который обеспечивает включение и
выключение электрического тока в нормальных условиях.
Оборудование применяется для защиты и
управления, более подробно о каждой функции ниже:
- Защита.
- Воздушные автоматические выключатели
используются для защиты от токов короткого замыкания, снижения напряжения и
токов перезагрузки в электрических сетях и других энергопотребителей различного
типа.
- Воздушные автоматические выключатели
- Управление.
- Воздушные выключатели
предусматривают нечастые оперативные включения и отключения цепи ручного и
автоматического режимов.
- Воздушные выключатели
Сегодня различают воздушные
автоматические выключатели по следующим категориям:
- Применение типа А и В, то есть в данном случае
оборудование делится на селективные и неселективные. - Род тока. Воздушный автоматический выключатель
предусматривает переменный, постоянный, а также оба варианта токи.
- Среда. В этом случае указывается воздушные,
вакуумные и газовые. - Количество полюсов. В производстве воздушный
выключатель различают на 1-, 2-, 3- и 4-полюсовые. - Наличие токоограничения. На ваш выбор
токоограничивающие и нетокоограничивающие. Первый вариант характеризуется
способностью разомкнуть главные контакты в месте короткого замыкания до
момента, когда сверток увеличивается до максимального показателя. Чтобы достичь
этого эффекта воздушные выключатели оснащаются специальной технологией, но их
стоимость от этого существенно увеличивается. Что же касается
нетоограничивающего типа, то здесь с точностью наоборот, то есть способность
предотвратить увеличение сверстка до максимума. - Вид расцепителя.
Воздушный выключатель предполагает максимальный, независимый,
минимальный и нулевой. - Тип привода. Ручной, двигательный и пружинный.
- Монтаж. Стационарный, выдвижной и втычный.
- Степень защиты от влаги.
Ручной, двигательный и пружинный.
Выбирая
воздушный автоматический выключатель, вам необходимо знать все эти
характеристики, чтобы выбрать оптимальный вариант для своего производства. Если
же у вас возникают вопросы, позвоните нам. Наши специалисты обладают всеми
необходимыми знаниями и проконсультируют вас по поводу каждого вопроса, и тогда
воздушный автоматический выключатель прослужит вам не один год.
Силовые автоматические
выключатели
Силовые автоматические
выключатели применяются для защиты от выхода из строя различного электрического
оборудования и промышленных аппаратов. На сегодняшний день они считаются
универсальными устройствами для разных объектов и пользуются популярностью
среди клиентов компании Электроинжиниринг. Силовые автоматы устанавливают на
объектах сферы обслуживания, строительных точках, сборных подстанциях,
вспомогательных системах, а также других отраслях промышленности.
По сравнению с другими
электротехническими аппаратами, силовой автоматический выключатель считается
более востребованным в перечисленных направлениях. Использование данного типа
оборудования позволяет обезопасить производство от перепадов питающего напряжения,
различных замыканий, перегрузок, но это далеко не все. Силовые выключатели
отвечают за распределение электроэнергии с учетом существующих потребностей
производства.
Сегодня рынок представлен
надежным оборудованием по оптимально низким ценам, кроме того, на ваш выбор
несколько типов: стационарный и выкатной. Силовые автоматические выключатели
первого типа состоят из фиксированной части, и размещаются на монтажную панель
и подвижной. В этом варианте для того, чтобы снять фиксированную часть, не
нужно отсоединять токоведущие кабели, и это особенно важно в важных установках.
Силовые автоматы выкатного типа монтируются в шкаф, либо в ячейку, и оснащены
шасси, поворотными клеммами и рукояткой.
Эти характеристики существенно
повысили практичность и удобство в использовании.
Компания Электроинжиниринг
предлагает вам широкий ассортимент оборудования. Вам остается только выбрать
подходящий вариант и оформить заказ. Мы гарантируем вам отличное качество,
независимо от того, что вы приобрели силовые выключатели или воздушный
автоматический выключатель. За долгие годы работы компания выработала схему, за
счет которой каждый клиент остается довольным. Кроме того, мы являемся
партнерами и дистрибьюторами ведущих производителей, поэтому в каталоге вы
найдете силовые выключатели Schneider Electric, Eaton, а также LS IS и другие.
Выбирайте и возвращайтесь к нам за другими не менее надежными
электротехническими приборами и установками.
Воздушные автоматические выключатели EATON
← Новые серии Berker теперь в продаже || АКЦИЯ! Сделано в Германии! →
Воздушные автоматические выключатели EATON
Сегодня разработчики электротехнического оборудования стремятся уменьшить габаритные размеры систем распределения электроэнергии, но практически всегда они сталкиваются с необходимостью обеспечения высокого уровня надежности установок и встроенных в них компонентов.
IZMX – новая серия воздушных автоматических выключателей EATON, которые успешно разрешают эту сложную задачу благодаря их модифицированной конструкции и использованию современных материалов. Автоматические выключатели IZMX настолько компактны, что позволяют значительно уменьшить габариты распределительных щитов (см. технические особенности). Модульная конструкция и большой набор аксессуаров обеспечивают простую интеграцию в любую систему. Серия автоматических выключателей IZMX предлагает высокую функциональность и расширенный спектр возможностей коммуникации при впечатляющих эксплуатационных характеристиках.
Характеристики
Оптимизация автоматического выключателя для конкретной области применения производится обоснованным выбором типа электронного расцепителя. Сами расцепители также имеют собственную опцию различных дополнительных функций в стандартном или в заказном исполнении.
Технические особенности
| Параметры | IZMX16 | IZMX40 | ||
|---|---|---|---|---|
| Номинальный ток в A | 630 – 1600 A | 800 – 4000 A | ||
| Номинальное напряжение в В | до 690 В | до 690 В | ||
| Отключающая способность короткого замыкания Icu = Ics при 440 В | ||||
| 42 кА | X | – | ||
| 50 кА | X | – | ||
| 65/66 кА | X | X | ||
| 85 кА | – | X | ||
| 105 кА | – | X | ||
| Число полюсов | 3/4 | 3/4 | ||
| 42 кА | X | – | ||
| 50 кА | X | – | ||
| 65/66 кА | X | – | ||
| 85 кА | – | X | ||
| 105 кА | – | X | ||
| Число полюсов | 3/4 | 3/4 | ||
| Габариты в мм | ||||
| Стационарное исполнение | ||||
| Ширина | 210/279 | 430/545 | ||
| Высота | 338 | 398 | ||
| Глубина | 184 | 298 | ||
| Выкатное исполнение | ||||
| Ширина | 210/279 | 430/545 | ||
| Высота | 360 | 456 | ||
| Глубина | 289 | 367 | ||
Аксессуары
Адаптация автоматических выключателей серии IZMX под любые индивидуальные требования возможна благодаря большому ассортименту аксессуаров.
Аксессуары, разработанные по технологии Plug&Work, позволяют обеспечить их простую и быструю установку в условиях текущей эксплуатации.
Оба габаритных размера IZMX16 и IZMX40 позволяют использовать идентичные в независящие от типоразмера аксессуары. Это упрощает выбор и повышает гибкость адаптации.
Более подробную информацию по автоматическим выключателям серии IZMX вы можете получить у наших специалистов в торговом зале по адресу: Минск, ул.Орловского, 40, офис 19.
Автоматический воздушный выключатель назначение что такое выбор
Воздушный автоматический выключатель принято использовать как коммутационное устройство, которое защищает высоковольтные линии и электрическое оборудование.
Его название говорит само за себя, так как он использует воздушный зазор, возникающий между силовыми контактами. Чтобы понять, как он работает, стоит подробнее рассмотреть данный аппарат.
Как устроен автоматический воздушный выключатель
Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу.
Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.
Чтобы не допускать ошибок в использовании воздушного выключателя, следует внимательно изучить его конструкцию.
Принцип действия
Как уже было сказано выше, после разрыва контактов, происходит образование дуги, которая растет и достигает дугогасительной решетки. После этого она растягивается, а воздух, который находится в камере, выходит через решетки под воздействием повышенной температуры. Благодаря этому, с воздухом утекают продукты, возникшие под воздействием плазмы, что снижает активность дуги до нуля.
Понимание всех процессов, которые протекают внутри коммутаторов, позволило производителям разработать способы устранения возможных перегревов, заключив механизмы в компактный корпус и сделав аппарат достаточно легким. Такое устройство способно мгновенно отключать ток, измеряемый сотнями ампер.
На первый взгляд, принцип действия этого устройства достаточно прост, но этим производители добились максимальной эффективности в его работе.
Для чего предназначен и где применяется
Данный тип автоматов может быть использован как на промышленных предприятиях, так и в частных квартирах. Это возможно благодаря разнообразию их габаритов и различному весу устройств. Они могут быть не только минимальных размеров (квартирные автоматы), но и достаточно больших (выкатного типа), которые оснащены контроллером параметров.
Используют их для защиты электрических приборов и высоковольтных линий передач от повышенного потребления тока и короткого замыкания.
Это достигается путем определения количества тока, который протекает через автомат.
Конструкция автоматических воздушных выключателей достаточно проста, что делает их очень популярными и востребованными на рынке коммутационных устройств.
Среди его преимуществ можно назвать мгновенное отключение сети, оснащение внутренними механизмами защиты и повышенную устойчивость к перепадам температуры, которая возникает из-за амплитуды мощности тока.
Полезное видео
Дополнительную информацию о работе с воздушными выключателями вы можете почерпнуть из видео ниже:
Вывод
Из этой статьи вы почерпнули информацию об устройстве, принципах действия и области применения автоматического воздушного выключателя. Полученные знания помогут вам в использовании данного устройства, которое обезопасит вашу сеть от перенапряжения.
Воздушные автоматические выключатели IZM до 6300А —
Eaton представляет на рынке серию воздушных автоматических выключателей IZM 26 до 6300 А.
В интересах унификации монтажного пространства, с увеличением типоразмера и количества полюсов IZM 26, увеличивается только ширина выключателей, а высота и глубина остаются неизменными.
IZM26 доказали свою высокую надежность, найдя сотни тысяч применений в тяжелых промышленных условиях по всему миру. Данные качества обусловлены высокой прочностью материала и большой устойчивостью к токам короткого замыкания.
Серия автоматических выключателей IZM26 представлена в четырех токовых габаритах
|
Icu / Ics
|
IZM20
|
IZM32
|
IZM40
|
IZM63
|
|
B
|
50
|
65
| ||
|
N
|
65
|
85
|
85
|
85
|
|
H
|
100
|
100
|
100
|
Таким образом выключатели этой серии идеально подходят для различных применений.
Основные области применения:
- Защита распределительных систем
- Защита двигателей
- Защита трансформаторов
- Защита генераторов
С коммутационной способностью 50 кА, 65 кА, 85 кА и 100 кА автоматические выключатели IZM26 являются универсальными. Большой выбор практичных аксессуаров обеспечивает идеальную адаптацию IZM26 для особых требований и тем самым делет их незаменимыми устройствами коммутации и защиты в распределительных системах.
Аксессуары для комплексных индивидуальных решений
Широкий ассортимент различных аксессуаров для IZM26 позволяет адаптировать автоматические выключатели практически для любых требований.
Аксессуары разделены на несколько основных групп:
- Выкатные модули;
- Расцепители напряжения;
- Вспомогательные и сигнализирующие контакты;
- Устройства блокировок;
- Устройства управления;
- Коммуникация;
- Аксессуары общего назначения.
| Частотный преобразователь N700E-022HF 2.2кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000133 Без описания | шт | 16884,00 RUB | |||
| Частотный преобразователь N700E-075HF/110HFP 7.5/11кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08. 03.000139Без описания | шт | 41406,00 RUB | |||
| Частотный преобразователь N700E-110HF/150HFP 11/15кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000142 Без описания | шт | 51992,00 RUB | |||
| Частотный преобразователь N700E-300HF/370HFP 30/37кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000157 Без описания | шт | 123280,00 RUB | |||
| Частотный преобразователь N700E-750HF/900HFP 75/90кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000168 Без описания | шт | 257950,00 RUB | |||
| Частотный преобразователь N700V-075HF 7,5кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000086 Без описания | шт | 58424,00 RUB | |||
| Частотный преобразователь N700V-550HF 55кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000041 Без описания | шт | 213998,00 RUB | |||
| Частотный преобразователь N300-185HF 18,5кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08. 03.000016Без описания | шт | 0,00 RUB | |||
| Входной дроссель ACL-HI-1.5 0,4-0,75 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000199 Без описания | шт | 6700,00 RUB | |||
| Входной дроссель ACL-HI-220 160 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000200 Без описания | шт | 59898,00 RUB | |||
| Входной дроссель ACL-HI-300 220 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000202 Без описания | шт | 75844,00 RUB | |||
| Входной дроссель ACL-HI-60 45 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000072 Без описания | шт | 26800,00 RUB | |||
| Входной дроссель ACL-HI-70 55 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000108 Без описания | шт | 28274,00 RUB | |||
| Выходной дроссель ACL-H-18.5 18,5 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000116 Без описания | шт | 22780,00 RUB | |||
| Выходной дроссель ACL-H-280 280 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000209 Без описания | шт | 142844,00 RUB | |||
| Выходной дроссель ACL-H-37 37 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000210 Без описания | шт | 43684,00 RUB | |||
| Выходной дроссель ACL-H-7.5 7,5 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000114 Без описания | шт | 11792,00 RUB | |||
| Входной ЭМИ фильтр FT-40201S-A 0.4-7.5 кВт 450В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000068 Без описания | шт | 5628,00 RUB | |||
| Входной ЭМИ фильтр FT-41201S-A 55 кВт 440В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000183 Без описания | шт | 40066,00 RUB | |||
| Выходной ЭМИ фильтр FT-40301SO-A 11 кВт 450В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000188 Без описания | шт | 6298,00 RUB | |||
| Выходной ЭМИ фильтр FT-40801SO-A 37 кВт 440В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000191 Без описания | шт | 36046,00 RUB | |||
| Тормозной прерыватель BRD-VZ3-370H 30-37кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000514 Без описания | шт | 34036,00 RUB | |||
| Тормозной резистор RB-00P3-180 0,3 кВт 180 ОМ для 0,4-1,5кВт 380В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000516 Без описания | шт | 1608,00 RUB | |||
| Тормозной резистор RB-03P3-HD-50 11 кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000075 Без описания | шт | 14740,00 RUB | |||
| Тормозной резистор RB-06P6-HD-20 22 кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000064 Без описания | шт | 30150,00 RUB | |||
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>| Частотный преобразователь N700E-022HF 2.2кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000133 Без описания | шт | 16884,00 RUB | |||
| Частотный преобразователь N700E-075HF/110HFP 7.5/11кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000139 Без описания | шт | 41406,00 RUB | |||
| Частотный преобразователь N700E-110HF/150HFP 11/15кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000142 Без описания | шт | 51992,00 RUB | |||
| Частотный преобразователь N700E-300HF/370HFP 30/37кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000157 Без описания | шт | 123280,00 RUB | |||
| Частотный преобразователь N700E-750HF/900HFP 75/90кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000168 Без описания | шт | 257950,00 RUB | |||
| Частотный преобразователь N700V-075HF 7,5кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000086 Без описания | шт | 58424,00 RUB | |||
| Частотный преобразователь N700V-550HF 55кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000041 Без описания | шт | 213998,00 RUB | |||
| Частотный преобразователь N300-185HF 18,5кВт 380-480В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000016 Без описания | шт | 0,00 RUB | |||
| Входной дроссель ACL-HI-1.5 0,4-0,75 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000199 Без описания | шт | 6700,00 RUB | |||
| Входной дроссель ACL-HI-220 160 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000200 Без описания | шт | 59898,00 RUB | |||
| Входной дроссель ACL-HI-300 220 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000202 Без описания | шт | 75844,00 RUB | |||
| Входной дроссель ACL-HI-60 45 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000072 Без описания | шт | 26800,00 RUB | |||
| Входной дроссель ACL-HI-70 55 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000108 Без описания | шт | 28274,00 RUB | |||
| Выходной дроссель ACL-H-18.5 18,5 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000116 Без описания | шт | 22780,00 RUB | |||
| Выходной дроссель ACL-H-280 280 кВт, 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000209 Без описания | шт | 142844,00 RUB | |||
| Выходной дроссель ACL-H-37 37 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000210 Без описания | шт | 43684,00 RUB | |||
| Выходной дроссель ACL-H-7.5 7,5 кВт 400В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000114 Без описания | шт | 11792,00 RUB | |||
| Входной ЭМИ фильтр FT-40201S-A 0.4-7.5 кВт 450В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000068 Без описания | шт | 5628,00 RUB | |||
| Входной ЭМИ фильтр FT-41201S-A 55 кВт 440В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000183 Без описания | шт | 40066,00 RUB | |||
| Выходной ЭМИ фильтр FT-40301SO-A 11 кВт 450В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000188 Без описания | шт | 6298,00 RUB | |||
| Выходной ЭМИ фильтр FT-40801SO-A 37 кВт 440В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000191 Без описания | шт | 36046,00 RUB | |||
| Тормозной прерыватель BRD-VZ3-370H 30-37кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000514 Без описания | шт | 34036,00 RUB | |||
| Тормозной резистор RB-00P3-180 0,3 кВт 180 ОМ для 0,4-1,5кВт 380В Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000516 Без описания | шт | 1608,00 RUB | |||
| Тормозной резистор RB-03P3-HD-50 11 кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000075 Без описания | шт | 14740,00 RUB | |||
| Тормозной резистор RB-06P6-HD-20 22 кВт Отсутствует в последнем прайсе производителя, смотрите аналоги | HYUNDAI / 08.03.000064 Без описания | шт | 30150,00 RUB | |||
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>
00″>ACB】 | Все, что вам нужно знать о воздушном автоматическом выключателе
Что такое ACB — воздушный выключатель?
Воздушный выключатель (ACB) — это электронное оборудование, которое используется для защиты электрических цепей от коротких замыканий или перегрузки по току. ACB работает при атмосферном давлении в воздухе. ACB используется в механизме переключения и защите электрической системы.
Принцип действия воздушного выключателя
Когда в цепи возникает неисправность, первые главные контакты ACB разъединяются, и ток схемы переключается на другой контакт, называемый дугообразным контактом.Дугогасительные контакты размыкаются, и дуга отводится от контактов. Благодаря эффекту электромагнита дуга перемещается вверх. Дуговый бегун позволяет дуге перемещаться сама с собой. При движении бегунка дуги разрешается движение дуги вверх, и соединение таким образом разделяется.
Ток продолжает течь, когда цепь разомкнута, поэтому необходимо погасить электрическую дугу, чтобы предотвратить ее повторное образование. Используются различные диэлектрические материалы, такие как масло или газ, а для воздушных выключателей в качестве диэлектрика используется атмосферный воздух.
Воздух действует как сопротивление дуге. Воздух действует как изолятор и заставляет дугу гаснуть быстрее. Это также предотвращает преобразование дуги, когда она достигает нуля, в случае переменного тока во время ее смены цикла.
Для высоковольтных приложений, таких как электрические подстанции, используется сжатый воздух, поэтому автоматические выключатели могут использоваться в этих высоковольтных устройствах. В приложениях с высоким напряжением в качестве диэлектрика используется сжатый воздух, поскольку он имеет более высокое значение диэлектрической проницаемости, чем атмосферный воздух.
Что такое ACB — воздушный выключатель
Функция воздушного выключателя:
Функции воздушного выключателя:
- Открывает или замыкает цепь автоматически или вручную.
- Автоматическое размыкание цепи при возникновении неисправности, такой как перегрузка по току, короткое замыкание, замыкание на землю, повышение частоты, обратная мощность и т. Д.
- Гашение дуги в случае перегрузки
Тип ACB:
- Обычный прерыватель типа ACB.
- Магнитный противовыбросовый клапан типа ACB.
- Воздушный желоб ACB.
- Воздушный прерыватель цепи
Автоматический выключатель ACB:
Обычный автоматический выключатель — это простейшая разновидность воздушных выключателей.
Их точка соприкосновения имеет форму двух рогов. В схемах этого типа дуга выключателя проходит от одного наконечника к другому наконечнику.
Магнитный обдув ACB:
Автоматические выключатели с магнитным предохранителем
— это выключатели, которые используются при напряжении до 11 кВ.Дуга в этом типе цепи расширяется за счет тока в обдувающих катушках, которые создают магнитное поле, вызывающее удлинение дуги.
Воздушный желоб ACB:
В ACB этого типа главные контакты сделаны из меди. Ток проводится в закрытых положениях контактов. Их контактное сопротивление очень низкое. Их контакты покрыты серебром. Они прочные и термостойкие.
Воздушный прерыватель цепи
Эти типы автоматических выключателей используются для высоких напряжений 245 кВ, 420 кВ и более.У них есть следующие категории:
- Дробег осевой
- Осевая струя с подвижным скользящим контактом
Подробнее: MCCB in Electrical: Типы, характеристики и принцип работы
Применение ACB:
Некоторые области применения воздушных автоматических выключателей:
- ACB используется для защиты промышленных предприятий и электрических машин, таких как конденсаторы, генераторы, трансформаторы и т. Д.
- ACB в основном используется на предприятиях, где существует риск пожара или взрыва.
- ACB также используется в NGD и системе распределения электроэнергии
- Они также используются для управления вспомогательным оборудованием электростанции
- Также используется в приложениях с низким / высоким током и напряжением
- Также используется для обслуживания распределительного устройства и среднего напряжения внутри помещений.
Д.Недостаток автоматического выключателя
Некоторые недостатки ACB:
- Неэффективность при слабом токе при слабом электромагнитном поле.
- Желоб выключателя не менее эффективен в удлинении при высоких токах, вместо этого движение дуги в желоб выключателя имеет тенденцию замедляться.
Рейтинги ACB
Рейтинг ACB
Воздушные автоматические выключатели
бывают разных номиналов, поскольку в разных цепях используются разные номиналы тока и напряжения.
Однако стандартные номинальные значения ACB лежат в диапазоне от 400 до 1600 А. Точно так же другой класс ACB находится в диапазоне от 2000A до 5000A.Стандартные номинальные токи ACB — это, однако, напряжение, физические характеристики ACB варьируются от производителя к производителю.
Соответствующая тема (и):
ACB TRIP | Топ №3 причин отключения ACB и настройки его защиты [Обновление 2019]
ABB — Техническое приложение Селективность при низком напряжении с автоматическими выключателями ABB
Автоматический выключатель
(или воздушный выключатель): что это такое?
Что такое воздушный выключатель?
Воздушный выключатель (также известный как воздушный выключатель или ACB ) представляет собой автоматический выключатель, который использует воздух для защиты электрической цепи от повреждений, вызванных избыточным током из-за перегрузки или короткого замыкания.
.Его основная функция — прервать прохождение тока после обнаружения неисправности. Когда это произойдет, между контактами, разорвавшими цепь, появится дуга. В воздушных автоматических выключателях для гашения дуги используется сжатый воздух, или, в качестве альтернативы, контакты быстро переводятся в небольшую герметичную камеру, при этом вытесняемый воздух выходит, таким образом гаснув дугу.
Этот тип автоматического выключателя работает на воздухе при атмосферном давлении. После разработки масляного выключателя воздушные выключатели среднего напряжения во всем мире в значительной степени были заменены масляными выключателями.
Хотя в таких странах, как Франция и Италия, автоматические выключатели по-прежнему являются предпочтительным выбором до напряжения 15 кВ. Автоматические выключатели также являются хорошим выбором, чтобы избежать риска возгорания масла в случае масляного выключателя. В Америке автоматические выключатели использовались исключительно для систем напряжением до 15 кВ до разработки новых вакуумных выключателей и выключателей SF 6 .
В отличие от предохранителя, который срабатывает один раз и затем подлежит замене, автоматический выключатель может быть сброшен (вручную или автоматически) для возобновления нормальной работы.У вас также может быть автоматический выключатель с дистанционным управлением, которым можно управлять на расстоянии, чего нельзя сказать о предохранителе.
Принцип работы воздушного выключателя
Принцип работы этого автоматического выключателя существенно отличается от такового в любых других типах автоматических выключателей. Основная цель всех типов автоматических выключателей — предотвратить повторное возникновение дуги после обнуления тока за счет создания ситуации, когда в контактном промежутке будет выдерживаться восстанавливающееся напряжение системы.
Воздушный выключатель делает то же самое, но по-другому. Для прерывания дуги он создает напряжение дуги, превышающее напряжение питания. Напряжение дуги определяется как минимальное напряжение, необходимое для поддержания дуги.
Этот автоматический выключатель увеличивает напряжение дуги в основном тремя способами:
- Он может увеличивать напряжение дуги за счет охлаждения плазмы дуги. При понижении температуры дуговой плазмы подвижность частицы в дуговой плазме уменьшается; следовательно, для поддержания дуги требуется больший градиент напряжения.
- Может увеличивать напряжение дуги за счет удлинения пути дуги. По мере увеличения длины пути дуги сопротивление пути увеличивается, и, следовательно, для поддержания того же самого тока дуги требуется приложить большее напряжение на пути дуги. Это означает, что напряжение дуги увеличивается.
- Разделение дуги на несколько последовательных дуг также увеличивает напряжение дуги.
Типы ACB
В основном доступны два типа ACB.
- Воздушный выключатель.
- Воздушный прерыватель цепи.
Работа ACB
Работа ACB можно разбить на три этапа:
- Первая цель обычно достигается путем принуждения дуги к контакту с как можно большей площадью изоляционного материала. Каждый воздушный автоматический выключатель снабжен камерой, окружающей контакт. Эта камера называется «дугогасительная камера». В него загоняется дуга. Если внутренняя часть дугогасительной камеры имеет подходящую форму и если дугу можно сделать соответствующей форме, стенка дугогасительной камеры поможет достичь охлаждения.Этот тип дугогасительных должен быть сделан из какого-то из огнеупорного материала. Высокотемпературные пластмассы, армированные стекловолокном и керамикой, являются предпочтительными материалами для изготовления дугогасительной камеры.
- Вторая цель — удлинение пути дуги — достигается одновременно с первой целью. Если внутренние стенки дугогасительной камеры имеют такую форму, при которой дуга не только приближается к ней в непосредственной близости, но и проходит в змеевидный канал, выступающий на стенке дугогасительной камеры.Удлинение дуги увеличивает сопротивление дуги.
- Третий метод достигается за счет использования металлической дуги для резки внутри дугогасительной камеры. Основная дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Эти металлические разделительные пластины на самом деле являются дугоделителями, и каждое из небольших отсеков ведет себя как отдельная мини-дугогасительная камера. В этой системе начальная дуга разбита на несколько последовательных дуг, каждая из которых будет иметь свою мини-дугогасительную камеру.Таким образом, каждая из разделенных дуг имеет свой собственный эффект охлаждения и удлинения за счет собственного мини-дугогасителя, и, следовательно, напряжение отдельной разделенной дуги становится высоким. Все вместе они делают общее напряжение дуги намного выше, чем напряжение системы.
Каждый воздушный автоматический выключатель снабжен камерой, окружающей контакт. Эта камера называется «дугогасительная камера». В него загоняется дуга. Если внутренняя часть дугогасительной камеры имеет подходящую форму и если дугу можно сделать соответствующей форме, стенка дугогасительной камеры поможет достичь охлаждения.Этот тип дугогасительных должен быть сделан из какого-то из огнеупорного материала. Высокотемпературные пластмассы, армированные стекловолокном и керамикой, являются предпочтительными материалами для изготовления дугогасительной камеры.
Основная дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Эти металлические разделительные пластины на самом деле являются дугоделителями, и каждое из небольших отсеков ведет себя как отдельная мини-дугогасительная камера. В этой системе начальная дуга разбита на несколько последовательных дуг, каждая из которых будет иметь свою мини-дугогасительную камеру.Таким образом, каждая из разделенных дуг имеет свой собственный эффект охлаждения и удлинения за счет собственного мини-дугогасителя, и, следовательно, напряжение отдельной разделенной дуги становится высоким. Все вместе они делают общее напряжение дуги намного выше, чем напряжение системы.Это был принцип работы воздушного выключателя , теперь мы подробно обсудим работу автоматического выключателя на практике.
Воздушный выключатель, работающий на уровне напряжения 1 кВ, не требует устройства контроля дуги.В основном для сильного тока короткого замыкания при низком напряжении (низкий уровень напряжения выше 1 кВ) ABC с соответствующим устройством контроля дуги — хороший выбор.
Эти прерыватели обычно имеют две пары контактов.
Основная пара контактов пропускает ток при нормальной нагрузке, и эти контакты сделаны из меди. Дополнительная пара представляет собой дугогасительный контакт и изготовлена из углерода. Когда выключатель размыкается, главные контакты размыкаются первыми, а во время размыкания основных контактов дуговые контакты все еще соприкасаются друг с другом.
По мере того, как ток проходит по параллельному низкоомному пути через дугогасительный контакт во время размыкания главных контактов, в главном контакте не будет дуги. Дуга возникает только тогда, когда, наконец, разъединяются дугогасительные контакты. Каждый из дугогасительных контактов снабжен механизмом подачи дуги, который помогает дуговому разряду перемещаться вверх из-за тепловых и электромагнитных эффектов, как показано на рисунке.
По мере продвижения вверх дуга входит в дугогасительную камеру, состоящую из разделителей.Дуга в желобе станет холоднее, удлинится и разделится, поэтому напряжение дуги станет намного больше, чем напряжение системы во время срабатывания воздушного выключателя , и, следовательно, дуга окончательно гаснет во время нулевого тока.
Хотя эти типы автоматических выключателей устарели для приложений среднего напряжения, они по-прежнему являются предпочтительным выбором для высокого номинального тока в приложениях с низким напряжением.
Воздушный прерыватель цепи
Эти типы воздушных прерывателей использовались для системного напряжения 245 кВ, 420 кВ и даже выше, особенно там, где требовалось более быстрое срабатывание прерывателя. Воздушный автоматический выключатель имеет некоторые особые преимущества перед масляным автоматическим выключателем, которые перечислены ниже:
- Отсутствие опасности возгорания, вызванного маслом.
- Скорость отключения автоматического выключателя намного выше во время работы воздушного выключателя .
- Гашение дуги происходит намного быстрее при срабатывании воздушного выключателя .
- Продолжительность дуги одинакова для всех значений прерываний малых и больших токов.
- Чем меньше продолжительность дуги, тем меньше тепла передается от дуги к токоведущим контактам, следовательно, срок службы контактов увеличивается.
- Стабильность системы может быть хорошо поддержана, поскольку она зависит от скорости срабатывания выключателя.
- Требует гораздо меньше обслуживания по сравнению с масляным выключателем.
У автоматических выключателей есть и недостатки:
- Для частой работы необходим воздушный компрессор достаточно большой мощности.
- Также требуется частое техническое обслуживание компрессора, связанных воздуховодов и оборудования автоматического управления.
- Из-за высокоскоростного прерывания тока всегда существует вероятность быстрого повышения напряжения повторного включения и прерывания тока.
- Также возможна утечка давления воздуха из мест соединения воздуховодов.
Как мы уже говорили ранее, в основном существуют два типа автоматических выключателей: автоматический выключатель , и воздушный выключатель.
Но последние можно подразделить на три разные категории.
- Осевой взрыватель ACB.
- Пневматический выключатель осевой струи с боковым подвижным контактом.
- Cross Blast ACB.
Прерыватель цепи с осевым дутьем
В ACB с осевым дутьем подвижный контакт находится в контакте с неподвижным контактом с помощью давления пружины, как показано на рисунке. В неподвижном контакте имеется сопловое отверстие, которое блокируется концом подвижного контакта при нормально замкнутом состоянии выключателя. При возникновении неисправности в дугогасительную камеру вводится воздух под высоким давлением.
Давление воздуха противодействует давлению пружины и деформирует пружину, поэтому подвижный контакт выводится из неподвижного контакта, и отверстие сопла открывается. В то же время воздух под высоким давлением начинает течь по дуге через отверстие сопла с неподвижным контактом. Этот осевой поток воздуха вдоль дуги через отверстие сопла заставит дугу удлиняться и становиться холоднее, следовательно, напряжение дуги становится намного выше, чем напряжение системы, что означает, что напряжение системы недостаточно для поддержания дуги, следовательно, дуга гаснет.
ACB осевого продувки с боковым подвижным контактом
В этом типе прерывателя цепи осевого нагнетаемого воздуха подвижный контакт установлен на поршне, поддерживаемом над пружиной. Чтобы размыкать выключатель, воздух попадает в дугогасительную камеру, когда давление достигает заданного значения, он прижимает подвижный контакт; между неподвижным и подвижным контактами проводится дуга. Воздушный поток немедленно передает дугу на дуговый электрод и, следовательно, гасится осевым потоком воздуха.
Воздушный автоматический выключатель перекрестной струи
Принцип работы воздушного автоматического выключателя перекрестной струи довольно прост. В этой системе воздушного выключателя нагнетательная труба закреплена перпендикулярно движению подвижного контакта в дугогасительной камере, а на противоположной стороне дугогасительной камеры одна вытяжная камера также установлена на том же уровне расположения нагнетательной трубы, так, чтобы воздух, поступающий из нагнетательной трубы, мог прямо попадать в вытяжную камеру через контактный зазор прерывателя.
Вытяжная камера оснащена дугоделителями. Когда подвижный контакт выводится из неподвижного контакта, между контактами возникает дуга, и в то же время воздух под высоким давлением, выходящий из нагнетательной трубы, проходит через контактный зазор и с силой переносит дугу в вытяжную камеру, где дуга разделяется. с помощью дугоделителей и в конечном итоге дуга гасится.
Новые и восстановленные воздушные автоматические выключатели
Coastal Power Systems работает со всеми основными производителями, чтобы предоставить нашим клиентам новейшие доступные автоматические выключатели с воздушной рамой.Мы также располагаем большим ассортиментом автоматических выключателей и устройств низкого и среднего напряжения с воздушной рамой. CPS может предоставить новые и отремонтированные автоматические выключатели с воздушной рамой, включая такие марки, как:
Для новых и отремонтированных автоматических выключателей наши сертифицированные специалисты проведут испытание первичного впрыска , функциональное испытание всех устройств и принадлежностей и общий визуальный осмотр перед отгрузкой.
Компания Coastal Power Systems гордится качеством и деталями с момента открытия своих дверей в 1995 году.Каждый автоматический выключатель с воздушной рамой покидает наше предприятие CPS с 18-месячной гарантией и всеми протоколами испытаний.
Coastal Power Systems также может предоставить трудно найти детали и устройства для всех автоматических выключателей с воздушной рамой.
Детали включают:
- Программисты
- Электрооператоры
- Независимые расцепители
- Расцепители минимального напряжения
- Сигнализация звонка
- Закрыть катушки
- Вспомогательное оборудование
- Дополнительные детали, которые сложно найти
Что такое автоматический выключатель с воздушной рамой?
Coastal Power Systems знает о грядущих тенденциях, таких как переход от старых автоматических выключателей с металлическим корпусом к более новым и более компактным автоматическим выключателям с изолированным корпусом.
Новый отраслевой стандарт:
.
- Твердотельная защита
- Возможности уменьшения дугового разряда
- Blue Tooth взаимодействие
- Измерение и связь
- Блокировка зон
- Компактный размер рамы
Позвольте CPS помочь вам перейти от устаревшего оборудования к новым современным конструкциям и модернизированным выключателям с помощью наших решений по модернизации и замене.
Свяжитесь с нашей командой технических продаж и отделом обслуживания, чтобы помочь со всеми вашими пожеланиями и потребностями в отношении автоматического выключателя с воздушной рамой!
Что такое автоматический выключатель с воздушным разрывом? — Конструкция, принцип работы и типы автоматического выключателя
В автоматическом выключателе с воздушным разрывом дуга зажигается и гаснет в практически неподвижном воздухе, в котором дуга движется.Такие выключатели используются при низком напряжении, обычно до 15 кВ, и отключающей способности до 500 МВА.
Воздушный автоматический выключатель как средство гашения дуги имеет ряд преимуществ перед масляным. Это
- Устранение рисков и технического обслуживания, связанных с использованием масла.
- Отсутствие механического напряжения, создаваемого давлением газа и движением масла.
- Исключение затрат на регулярную замену масла, возникающую из-за ухудшения качества масла при последующей операции торможения.
В воздушном выключателе выключателя разъединение контактов и гашение дуги происходит на воздухе при атмосферном давлении. В автоматическом выключателе используется принцип высокого сопротивления. В этом автоматическом выключателе дуга расширяется посредством дугогасителей, дугогасительных камер, а сопротивление дуги увеличивается за счет разделения, охлаждения и удлинения.
Сопротивление дуги увеличивается до такой степени, что падение напряжения на дуге становится больше, чем напряжение в системе, и дуга гаснет при нулевом токе волны переменного тока.
Автоматические выключатели
применяются в цепях постоянного и переменного тока до 12000 напряжений. Такие выключатели обычно бывают внутреннего типа и устанавливаются на вертикальные панели или внутренние выкатные выключатели. Автоматические выключатели переменного тока широко используются в распределительных устройствах среднего и низкого напряжения внутри помещений.
Автоматический выключатель простого прерывания
Самый простой, в котором контакты выполнены в виде двух рожков. Сначала воздух проходит через кратчайшее расстояние между рожками и постепенно движется вверх за счет конвекционных потоков, вызванных нагревом воздуха во время дуги и взаимодействием магнитного и электрического полей.Дуга распространяется от одного наконечника до другого, когда рожки полностью разделены, что приводит к удлинению и охлаждению дуги.
Относительная медленность процесса и возможность распространения дуги на соседние металлические объекты ограничивают применение цепей с напряжением около 500 В и слишком малой мощности.
Автоматический выключатель с магнитным продуванием и прерыванием цепи
Некоторые воздушные выключатели используются в цепях с напряжением до 11 кВ, гашение дуги осуществляется с помощью магнитного поля, создаваемого током в обмотках, соединенных последовательно с прерываемой цепью.Такие катушки называются продувочными катушками. Само магнитное поле не гасит дугу. Он просто перемещает дугу в желоба, где дуга удлиняется, охлаждается и гаснет. Дуговые экраны предотвращают распространение дуги на соседнюю сеть.
Важно подключать катушки с соблюдением правильной полярности, чтобы дуга была направлена вверх. Поскольку отключающее действие становится более эффективным при больших токах, этот принцип приводит к увеличению отключающей способности таких выключателей до более высоких значений.
Дугогасительная камера — эффективное устройство для гашения дуги в воздухе и выполняет следующие три взаимосвязанные функции.
- Ограничивает дугу в ограниченном пространстве.
- Он обеспечивает магнитное управление движением дуги, чтобы гасить дугу внутри устройств.
- Обеспечивает быстрое охлаждение газов дуги и гашение дуги деионизацией.
Автоматический выключатель с воздушным желобом
Обычное расположение выключателя с воздушным желобом для цепей низкого и среднего напряжения показано на рисунке ниже.Есть два набора контактов, которые называются главными контактами и исключающими или вспомогательными контактами. Главные контакты обычно из меди и проводят ток в замкнутом положении выключателей. Они имеют низкое контактное сопротивление и покрыты серебром.
Дугогасительные контакты твердые, жаропрочные и обычно из медного сплава. Дугогасительные контакты используются для защиты основных контактов от повреждения из-за дуги. Дугогасительные контакты при необходимости легко заменяются. Вспомогательные и дугогасительные контакты замыкаются до и размыкаются после главных контактов во время работы.
Здесь выбросы представляют собой стальную вставку в дугогасительные желоба.
Они устроены так, что магнитное поле, создаваемое в них током дуги, перемещает ее вверх еще быстрее. Стальные пластины делят дугу на ряд дуг в серии.
Распределение напряжения по длине дуги не линейное, но сопровождается довольно большими анодными и катодными каплями. В случае, если общая сумма анода и падений всех коротких дуг последовательно превышает напряжение в системе, автоматически создаются условия для быстрого гашения дуги.
Когда контакт вступил в контакт с относительно прохладными поверхностями сталелитейного завода, он быстро и эффективно охлаждается. Движение дуги может происходить естественным образом или с помощью магнитного выброса. Таким образом, дуга гасится за счет освещения и увеличения потерь мощности дуги.
Принцип действия
Автоматический выключатель с воздушным разрывом
При возникновении неисправности главные контакты сначала разъединяются, и ток передается на дугогасительные контакты. Теперь дугогасительные контакты разделены, и дуга проводится между ними.
Эта дуга поднимается вверх под действием электромагнитных сил и теплового воздействия. Концы дуги перемещаются по бегунку дуги. Дуга движется вверх и разделяется пластинами дугового делителя. Дуга гасится удлинением, охлаждением, расщеплением и т. Д.
Применение автоматического выключателя с воздушным прерыванием
Автоматический выключатель
подходит для управления вспомогательным оборудованием электростанций и промышленных предприятий. Они не требуют дополнительного оборудования, такого как компрессоры и т. Д. Они в основном используются в местах, где существует вероятность возникновения пожара или взрыва.В автоматических выключателях постоянного тока до 15 кВ применяется принцип воздушного прерывания удлинения дуги, магнитного наддува направляющих.
Недостаток автоматического выключателя с воздушным прерыванием
Недостатком принципа дугогасительной камеры является его неэффективность при малых токах и слабых электромагнитных полях. Сам желоб не обязательно менее эффективен при удлинении и деионизирующем действии, чем при высоких токах, но движение дуги в желоб имеет тенденцию становиться медленнее, и прерывание на высокой скорости не обязательно достигается
Воздушные автоматические выключатели низкого напряжения
Информация о новинках
Информация об изменениях в продукте
Отображается информация об изменении продукта за последний месяц.
Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.
Поиск товаров, снятых с производства
Информация отображается по последним пяти позициям, производство которых было прекращено. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.
Информационное письмо FUJI ED&C TIMES
Распределение низкого напряжения
С ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.
Управление двигателем
Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.
Контроль
Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.
Распределение МВ
Мы удовлетворяем потребности наших клиентов, предлагая высоконадежные продукты и различные типы аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрического оборудования.
Оборудование для контроля энергии
Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.
Как работает воздушный выключатель

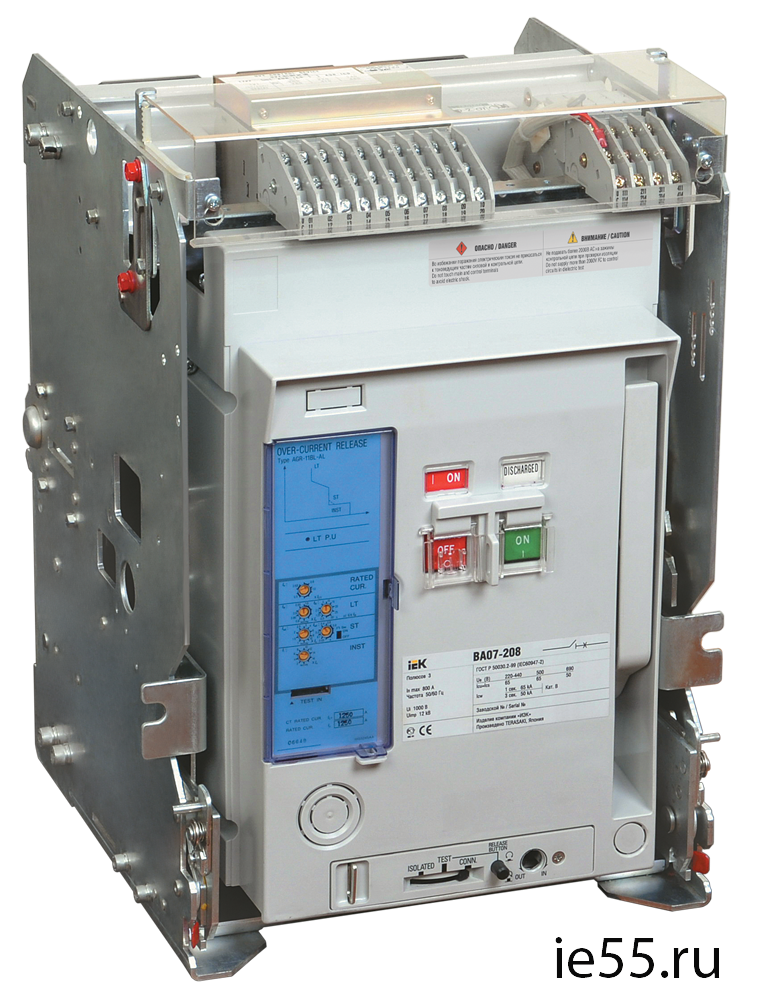

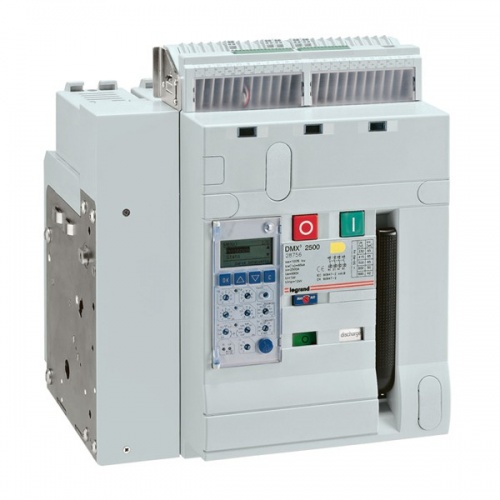

Воздушный автоматический выключатель (ACB) — это электрическое устройство, используемое для обеспечения защиты от перегрузки по току и короткого замыкания для электрических цепей от 800 до 10 кОм. Обычно они используются в системах с низким напряжением ниже 450 В.Мы можем найти эти системы в распределительных панелях (ниже 450 В). Здесь, в этой статье, мы обсудим работу воздушного выключателя.
Воздушный автоматический выключатель — это автоматический выключатель, который работает в воздухе как средство гашения дуги при заданном атмосферном давлении. Сегодня на рынке доступно несколько типов воздушных автоматических выключателей и коммутационных аппаратов, которые отличаются прочностью, высокой производительностью, простотой установки и обслуживания. Воздушные выключатели полностью заменили масляные выключатели.
Рабочий воздушный выключатель
Воздушные выключатели срабатывают своими контактами на открытом воздухе. Их метод управления гашением дуги полностью отличается от метода масляных выключателей. Они всегда используются для прерывания низкого напряжения и теперь имеют тенденцию заменять высоковольтные масляные выключатели. На рисунке ниже показан принцип работы цепи воздушного выключателя.
Воздушный выключатель Прерыватель Прерыватель
Воздушный автоматический выключатель обычно имеет две пары контактов.Основная пара контактов (1) пропускает ток при нормальной нагрузке, и эти контакты выполнены из металлической меди.
Вторая пара — это дугогасительный контакт (2), он выполнен из углерода. Когда размыкается автоматический выключатель, первыми размыкаются главные контакты. Когда главные контакты размыкаются, дугогасительные контакты все еще находятся в контакте друг с другом. Поскольку ток проходит через дугогасительный контакт параллельным низкоомным путем. Во время размыкания главных контактов в главном контакте не будет дуги. Дуга возникает только тогда, когда, наконец, разъединяются дугогасительные контакты.Каждый из дугогасительных контактов оснащен дугогасителем, который помогает. Дуговый разряд движется вверх за счет теплового и электромагнитного воздействия, как показано на рисунке. Когда дуга движется вверх, она входит в дугогасительную камеру, состоящую из брызг.
Дуга в желобе станет холоднее, удлинится и разделится, следовательно, напряжение дуги станет намного больше, чем напряжение системы во время срабатывания воздушного выключателя, и, следовательно, дуга окончательно гаснет во время нулевого тока.
Коробка пневматической тормозной цепи изготовлена из изоляционного и огнестойкого материала и разделена на разные секции перегородками из того же материала, как показано выше, рисунок (a). Внизу каждого барьера находится небольшой металлический проводящий элемент между одной стороной барьера и другой. Когда дуга, движущаяся вверх под действием электромагнитных сил, входит в нижнюю часть желоба, она разделяется на множество секций перегородками, но каждая металлическая деталь обеспечивает электрическую непрерывность между дугами в каждой секции, поэтому несколько дуг находятся в серии.
Электромагнитные силы внутри каждой секции желоба заставляют дугу в этой секции начинать форму спирали, как показано выше, рисунок (b). Все эти спирали соединены последовательно, так что общая длина дуги значительно увеличилась, а ее сопротивление значительно увеличилось. Это повлияет на снижение тока в цепи.
На рисунке (а) показано развитие дуги с момента выхода из основных контактов до попадания в дугогасительную камеру.
Когда ток в следующий раз прекращается при нулевом значении тока, ионизированный воздух на пути, где дуга была параллельна разомкнутым контактам, действует как шунтирующее сопротивление между контактами и собственной емкостью C, как показано на рисунке ниже. с красным как высокое сопротивление R.
Когда колебание начинается между C и L, как описано для идеализированного автоматического выключателя, показанного на рисунке ниже, это сопротивление сильно гасит колебания. Конечно, обычно оно настолько велико, что демпфирование является критическим, колебания не могут иметь место вообще, и напряжение повторного запуска, вместо того, чтобы проявляться как высокочастотные колебания, поднимается мертвым ударом до своего конечного значения пикового напряжения генератора. Это показано под нижней осциллограммой.
Напряжение ограничения автоматического выключателя
Типы автоматического выключателя
Воздушные автоматические выключатели в большинстве своем бывают трех типов и широко используются для поддержания среднего напряжения в помещениях и коммутационных аппаратов в доме.
Автоматический выключатель простого прерывания
Воздушные выключатели с обычным тормозом — это простейшая разновидность воздушных выключателей. Основные точки соприкосновения выполнены в виде двух рожков. Дуга этих автоматических выключателей проходит от одного наконечника до другого.
Автоматический выключатель с магнитным противовыбросовым клапаном
Выключатели воздушные с магнитными продувками применяются на напряжение до 11кВ. Расширение дуги может быть получено за счет магнитного поля, создаваемого током в предохранительных катушках
Автоматический выключатель с магнитным выбросом воздуха
Автоматический выключатель с воздушным желобом
В автоматическом выключателе с воздушным желобом главные контакты обычно состоят из меди и проводят ток в замкнутом положении.Выключатели с воздушным желобом имеют низкое контактное сопротивление и покрыты серебром. Дугогасительные контакты прочны, устойчивы к нагреванию и изготовлены из медного сплава.
Применение воздушных автоматических выключателей
Воздушные автоматические выключатели
используются для управления вспомогательным оборудованием электростанций и промышленных предприятий. Они обеспечивают защиту промышленных предприятий, электрических машин, таких как трансформаторы, конденсаторы и генераторы.
- Они в основном используются для защиты растений, где существует опасность пожара или взрыва.
- Принцип воздушного торможения дуги автоматического выключателя используется в цепях постоянного и переменного тока напряжением до 12 кВ.
- Воздушные автоматические выключатели обладают высоким сопротивлением, которое помогает увеличить сопротивление дуги за счет разделения, охлаждения и удлинения.
- Воздушный выключатель также используется в системе распределения электроэнергии и NGD около 15кВ
Недостаток автоматического выключателя
- Недостатком принципа дугогасительной камеры является его неэффективность при малых токах и слабых электромагнитных полях.
- Сам желоб не обязательно менее эффективен в удлинении и деионизирующем действии, чем при высоких токах, но движение дуги в желоб имеет тенденцию становиться медленнее, и прерывание на высокой скорости не обязательно получается.
Итак, это все о воздушном автоматическом выключателе (ACB), его работе и применении. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые сомнения относительно этой концепции или реализации каких-либо электрических и электронных проектов, пожалуйста, оставьте свой отзыв, оставив комментарий в разделе комментариев ниже.Вот вам вопрос, в чем функция ACB?
Устройство электробезопасности: воздушный выключатель (ACB)
Генераторы на борту судов являются источниками энергии для всего судна, поскольку они являются основным источником энергии для всех работающих механизмов, включая двигательную установку. По этой причине необходимо уделять самое пристальное внимание безопасной и эффективной работе судового генератора.
Одним из важных устройств безопасности, используемых для судового генератора, является воздушный выключатель (ACB).
Воздушный выключатель
предназначен для устранения дефектов и защиты машины от поломки.
Основное назначение воздушного выключателя — :
— Размыкание и замыкание трехфазной цепи вручную или автоматически.
— Автоматическое размыкание цепи при возникновении неисправности. Неисправности могут быть различных типов — пониженное или повышенное напряжение, пониженная или повышенная частота, короткое замыкание, обратная мощность, замыкание на землю и т. Д.
— Главной особенностью ACB является то, что он гасит или гасит искрение во время перегрузки.
Воздушный автоматический выключатель (ACB) Строительство и эксплуатация
ACB имеет два набора контактов: основные и вспомогательные контакты. Каждый набор контактов состоит из неподвижного контакта и подвижного контакта. Главный контакт обычно несет большую часть тока нагрузки.
Все контакты изготовлены из сплава кадмия и серебра, который имеет очень хорошую устойчивость к повреждению дуговым разрядом.
Когда автоматический выключатель замыкается, срабатывает мощная пружина, и автоматический выключатель закрывается против давления пружины.Вспомогательный контакт замыкается первым и размыкается последним, т.е. когда ACB замыкается, сначала замыкается вспомогательный контакт, затем следует главный контакт.
Когда ACB разомкнут, сначала размыкается главный контакт, а затем размыкается вспомогательный. Таким образом, вспомогательные контакты подвергаются искрению во время размыкания ACB и могут быть легко заменены.
Давление замыкания главного контакта поддерживается на высоком уровне, так что повышение температуры контактов при прохождении тока остается в пределах нормы. Замыкающая катушка, работающая на D.Напряжение C от выпрямителя подается для включения выключателя нажатием кнопки.
Как достигается гашение дуги?
Гашение дуги достигается:
1.
Использование дугогасительных контактов из резистивного сплава и серебряных наконечников в качестве главных контактов. Дуговые контакты замыкаются раньше и размыкаются позже основных контактов.
2. При размыкании контакты долгое время перемещались с высокой скоростью, чтобы растянуть образовавшуюся дугу, которая передается на дугогасительный контакт.
3. Охлаждение и разделение дуги осуществляется с помощью дугогасительных камер, которые протягивают дугу через разделители под действием магнитного поля, быстро охлаждают и разделяют дугу до тех пор, пока она не сработает. Автоматический выключатель размыкается при гашении дуги.
Ссылка : Книга по морскому электрооборудованию, составленная Г. Д. МакДжорджем
.
