Пакетный выключатель: назначение, устройство, схема подключения

В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

Они применяются:

• в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
• в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
• в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
• Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

• К достоинствам пакетников относятся:
• компактность;
• высокая скорость подавления электрической дуги;
• минимальные требования к уходу;
• устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

• пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
• неподвижных контактов, расположенных по кругу;
• подвижных контактов в форме ножей;
• пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

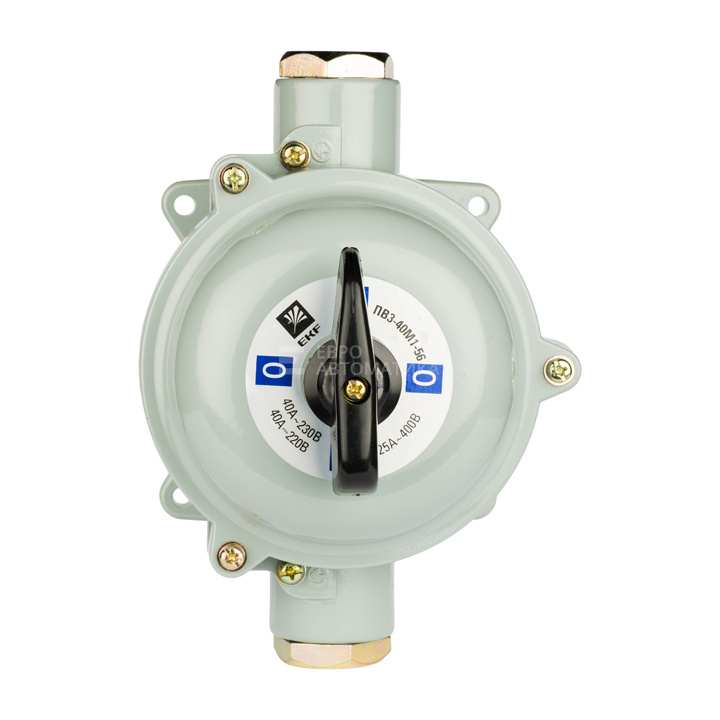

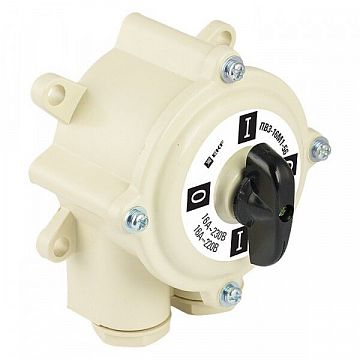

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

Выключатели ППГ (CSC) 25А

Выключатель пакетный защищенный пвз 25 мзб — Про СБЕРБАНК

По умолчаниюПо датеДешевлеДороже

Коллекционирование

м.  Площадь революции

3 дня назад

Ремонт и строительство

м. Выхино

6 дней назад

Коллекционирование | Компания

м. Проспект Вернадского

5 дней назад

Ремонт и строительство

м. Ленинский проспект

5 дней назад

Бытовая техника

м. Лихоборы

1 неделю назад

Ремонт и строительство

м. Аннино

2 недели назад

Коллекционирование | Компания

м. Речной вокзал

2 недели назад

Ремонт и строительство

м. Южная

2 недели назад

Ремонт и строительство

м. Домодедовская

2 недели назад

Ремонт и строительство | Компания

м.  Коньково

3 недели назад

Ремонт и строительство

м. Площадь революции

3 недели назад

Ремонт и строительство

м. Китай-город

5 дней назад

Ремонт и строительство

м. Строгино

6 дней назад

Ремонт и строительство | Компания

м. Братиславская

1 неделю назад

Резюме

Компания

м. Бунинская аллея

2 недели назад

Ремонт и строительство

м. Домодедовская

27 сентября 10:45

Ремонт и строительство

м. Речной вокзал

3 недели назад

Ремонт и строительство | Компания

3 недели назад

Предложение услуг

(м. Щелковская)

3 недели назад

Предложение услуг

(м.  Коптево)

2 недели назад

Оборудование для бизнеса | Компания

м. Первомайская

3 недели назад

Source: www.avito.ru

Почитайте еще:

ExGn — взрывозащищенные пакетные переключатели

Пакетные переключатели взрывозащищенные из алюминия и пластика серии ExGN, исполнение взрывозащиты 2ExedIICT6, 1ExdIICT6, PB ExdI, РПExdеI

Назначение

Пакетные переключатели взрывозащищенные серии ЕxGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) пыли; для народного хозяйства и для поставки на экспорт.

Пакетные переключатели могут применяться для управления трёх и однофазных двигателей, трансформаторов, резисторов и нагревателей.

Особенности

• возможность реализации практически любой схемы коммутации
• работоспособность при температурах вплоть до -60°С

Технические характеристики

Конструкция

Пакетный переключатель взрывозащищенный ExGN с маркировкой 2ExеdIICТ6 или РП ExdeI относится к электрооборудованию с повышенной надежностью против взрыва и состоит из корпуса и крышки, в которую устанавливают переключатель ExGN (Ex – компонент, с неразборной оболочкой, состоит из общепромышленного переключателя, помещённого в капсулу, залитую компаундом и имеющего маркировку взрывозащиты ExdeIU/ExdeIICU).

Переключатель ExGN с маркировкой 1ExdIICT6 или PB ExdI относится к взрывобезопасному электрооборудованию и состоит из корпуса и крышки, в которую устанавливают переключатель ExGN (Ex – компонент). Управление переключателем осуществляется через проходной вал, имеющий цилиндрическое взрывонепроницаемое соединение с втулкой оболочки.

Пакетно-кулачковые переключатели серии ЕхGN с маркировкой 1ExdIICT6X предназначены для трубной проводки, без применения трубных кабельных вводов, с прямым подсоединением труб к корпусу переключателя, в котором выполнены отверстия с резьбой G1 ѕ. Знак «Х», в маркировке взрывозащиты, указывает на их специальные условия применения, заключающиеся в следующем: применение данных изделий возможно при трубной проводке с заливкой проводов компаундом с соблюдением всех требований, указанных в руководстве по эксплуатации, так как во взрывонепроницаемый корпус устанавливается переключатель в общепромышленном исполнении.При других размерах резьбы необходимо применять переходные втулки с маркировками взрывозащиты ExdIIC/ExeII.

Комплектность поставки

В комплект поставки входят:

1. выключатель (переключатель) -1шт.
2. руководство по эксплуатации -1экз.
3. паспорт -1экз.

Схемы коммутационных программ кулачковых выключателей и переключателей нагрузки

Структура условного обозначения

Х1 ExGN X2 X3(Х4)-Х5-«Х6»-Х7-Х8

X1 — Обозначение исполнения по взрывозащите:

• «PB» или «1» – взрывобезопасный переключатель с маркировкой взрывозащиты РВ ExdI или 1ExdIICT6 соответственно.
• «РП» или «2» – переключатель с уровнем «повышенная надежность против взрыва», с маркировкой взрывозащиты РП ExdеI или 2ExеdIICT6 соответственно.

Ex-компонент для встраивания в другое взрывозащищённое оборудование.

GN — серия переключателя.

Х2 — значение номинального рабочего тока, А: 12, 20, 25, 32, 40, 63, 125.

Х3 — при необходимости изготовления с трубным вводом (без кабельных вводов, в корпусе отверстия с трубной резьбой G1 ј в которые напрямую вкручиваются трубы) указывается индекс «Т». В случае отсутствия необходимости в трубном вводе – индекс не указывается. ВНИМАНИЕ!: Данное исполнение предполагает обязательную заливку подсоединяемых труб компаундом, во избежание взрыва. Переключатель в этом случае имеет маркировку взрывозащиты 1ExdIICT6Х, где Х указывает на специальное условие применения.

• Х4 — код схемы (смотри таблицу)
• Х5 – N – ставится если требуется табличка с надписью
• Х6 – желаемый текст на табличке (если требуется)
• Х7 – F x N(H) – где: F-обозначение кабельного ввода с соответствующей маркировкой взрывозащиты; N-количество кабельных вводов; H-сторона установки кабельного ввода.
• Х8 – климатическое исполнение: В1,5; ХЛ1; ТУ1

ТУ 3424-002-00213569-2007

Примеры записи обозначения переключателя.

Переключатель на номинальный ток 25А по схеме 90 с маркировкой взрывозащиты 2ЕхеdIIСТ6, без дополнительных надписей, с двумя кабельными вводами ВК-Л-ВЭЛ3-М20-Ехе снизу, с климатическим исполнением ХЛ1:
Для внутрироссийских поставок:
«2ЕхGN25(90)-(ВК-Л-ВЭЛ3-М20-Ехе)х2(D)-ХЛ1»
При поставке на экспорт:
«2ЕхGN25(90)-(ВК-Л-ВЭЛ3-М20-Ехе)х2(D)-ХЛ1-Экспорт. ТУ 3424-002-00213569-2007»
Переключатель на номинальный ток 25А по схеме 53 с маркировкой взрывозащиты 1ExdIICT6, без дополнительных надписей, с двумя трубными кабельными вводами ВК-Л-ВЭЛ4Т-М25-Ехd-G3/4 для подсоединения труб G3/4, расположенных с противоположных сторон от корпуса переключателя, с климатическим исполнением ХЛ1:
Для внутрироссийских поставок:
«1ЕхGN25(53)-(ВК-Л- ВЭЛ4Т-М25-Ехd-G3/4)х2(А, С)-ХЛ1»
При поставке на экспорт:
«1ЕхGN25(53)-(ВК-Л- ВЭЛ4Т-М25-Ехd-G3/4)х2(А, С)-ХЛ1-Экспорт. ТУ 3424-002-00213569-2007»

Габаритные и установочные размеры переключателей 2ЕХGN25

Габаритные и установочные размеры переключателей 1ЕхGN25

Габаритные и установочные размеры переключателей 1ЕхGNХХ Т
