Где анод и катод у светодиода: Назначение диода, анод диода, катод диода, как проверить диод мультиметром

Назначение диода, анод диода, катод диода, как проверить диод мультиметром

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначение
диода на схеме

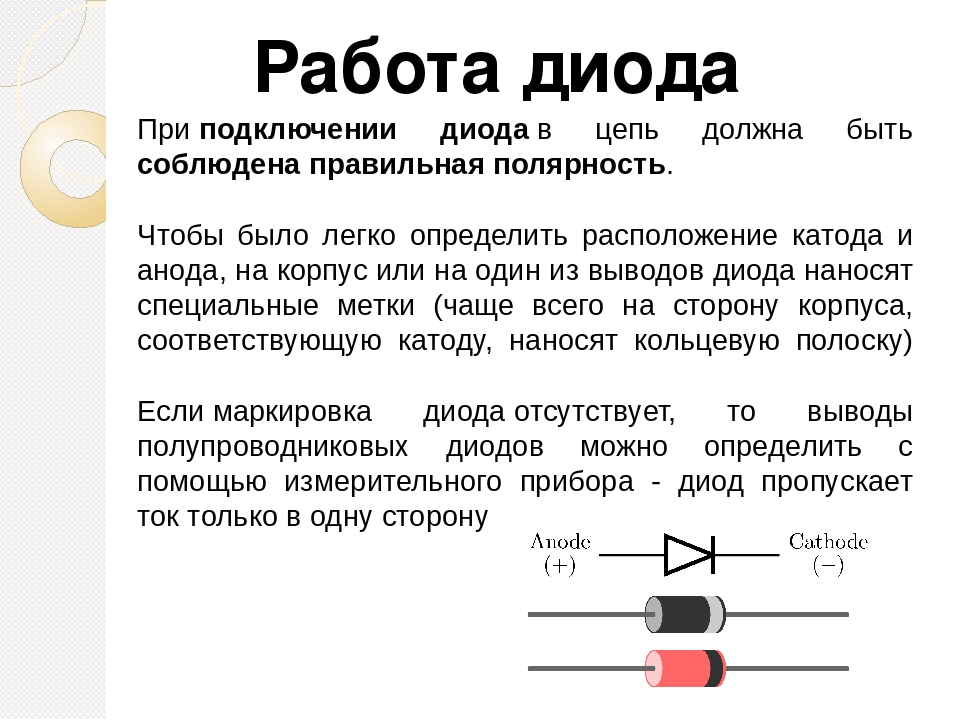

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром

Выводы диода

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.

для чего нужны, катоды и аноды, классификация и назначение

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

Принцип работы:

1. Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
2. Между двумя электродами происходит образование электрического поля.
3. Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
4. Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
5. Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
6. Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

Электровакуумные диоды

Вакуумный диод – это устройство в виде стеклянной лампы или металлокерамического баллона. Из него откачивают воздух и помещают внутрь два электрода с нитью накаливания – проводником. Она соединяется с катодом и нагревается внешним током.

Принцип работы

У диода принцип работы основан на односторонней проводимости. В электровакуумных приборах это достигается следующим образом:

1. Нить накаливания нагревается, передавая тепло катоду, который начинает испускать электроны.
2. Анод притягивает частицы только на «плюсе».
3. Анод, подключенный к «минусу»,начнет отталкивать электроны, и тока в цепи не будет.

Благодаря принципу действия диода, основанному на управлении потоком электронов, такие устройства также называют ламповыми.

Конструкция прибора предполагает наличие выводов электродов, соединенных с контактными областями. У диода может быть два состояния: открытое и закрытое.

Полярность светодиодов

Полярность светодиодов
При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света. Полярность – это способность пропускать электрический ток в одном направлении.

Полярность моно определить несколькими способами:

• Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
• При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.

• При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
• По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

Прямое включение диода

Принцип работы УЗО

К аноду диода подают положительное напряжение, на катод – отрицательное. Что получается:

• электроны двигаются к месту p-n границы;
• сопротивление в месте перехода уменьшается, проводимость увеличивается;
• как следствие возникает прямой ток.

При соблюдении полярности диод будет считаться включенным прямо.

Прямое включение диода

Виды напряжения

Принцип работы синхронного генератора

Соответственно состояниям различают два типа напряжения: прямое и обратное. Главный определяющий параметр – сопротивление границы областей электродов.

Вольт-амперная характеристика (ВАХ)

Один из ответов на вопрос о том, что такое диод, – зависимость проходящего через границу p-n тока от полярности подаваемого напряжения и его величины.

Ее показывают на графике:

• вертикальная ось – прямой и обратный ток (верхняя и нижняя часть) в Амперах;
• горизонтальная – обратное и прямое напряжение (левая и правая сторона).

Образуется кривая, показывающая значения пропускного и обратного тока.

Полупроводниковые диоды

Как работает диод полупроводник? Его работа основана на взаимодействии заряда с электромагнитным полем. Условная конструкция:

• элемент из полупроводникового материала;
• сторона, принимающая электроны, – анод, проводимость p-типа;
• катод, отдающий частицы (проводимость n-типа).

Между двумя слоями формируется граница – p-n переход.

Полупроводниковый диод

Вольт-амперная характеристика

На графике кривая имеет ветви в обеих его частях:

1. Прямая – в правой части графика. Направлена вверх, показывает возрастание прямого тока при увеличении напряжения.
2. Обратная – в левой стороне. Показывает рост обратного тока – меньше, чем прямого, поэтому ветвь расположена близко к оси напряжения.

Чем ближе ветвь к вертикальной оси справа и к горизонтальной слева, тем лучше выпрямительные свойства.

Предельные значения параметров

На графике каждого прибора есть момент, когда ток нарастает сильнее. Это зависит от устройства диода – разные материалы «открываются» при разных показателях. Ток возрастает, и происходит нагревание кристалла полупроводника.

Тепло либо рассеивается само по себе, либо отводится при помощи радиаторов. Если ток превышает допустимый параметр, проводник разрушается под воздействием высокой температуры. Поэтому по назначению диода, а также материалу определяют максимально допустимые параметры.

История появления

Работы, связанные с диодами, начали вести параллельно сразу два учёных — британец Фредерик Гутри и немец Карл Браун. Открытия первого были основаны на ламповых диодах, второго — на твердотельных. Однако развитие науки того времени не позволило совершить большой рывок в этом направлении, но дали новую пищу для ума.

Затем через несколько лет открытие диодов заново произвёл Томас Эдисон и в дальнейшем запатентовал изобретение. Однако по каким-то причинам, в своих работах применения ему на нашлось. Поэтому развитие диодной технологии продолжали другие учёные в разные годы.

Кстати, до начала 20 века диоды назывались выпрямителями. Затем учёный Вильям Генри Иклс применил два корня слов — di и odos. Первое с греческого переводится как «два», второе — «путь». Таким образом, слово «диод» означает «два пути».

Виды полупроводниковых диодов

Полупроводниковый – широкое определение, оно описывает саму идею и общее устройство. На практике существует множество узкоспециализированных разновидностей.

Выпрямители и их свойства

Иногда нужно преобразовать ток в цепи, для чего нужен диод с выпрямительными свойствами либо диодный мост. Благодаря принципу работы, переменный ток на входе прибора даст лишь одну полуволну – в открытом состоянии.

Полупроводниковые стабилитроны

Задача этих устройств – стабилизация напряжения. Как это происходит:

• в обычном состоянии у перехода высокое сопротивление, ток почти не проходит;
• если наступает пробой, проходимость увеличивается, сопротивление падает.

Устройства работают в условиях пробоя и часто применяются для профилактики перенапряжения.

Диод-стабилитрон

Диод Зенера

Часто можно встретить название «диод Зенера», что это такое? Это лишь еще одно название стабилитрона – в честь ученого Кларенса Зенера, открывшего туннельный пробой. Это эффект прохождения заряженных частиц через p-n барьер, когда перекрываются зоны электродов. Открытие позволило разработать первые стабилитроны, отсюда название.

Принцип работы детекторов

На основе обычного выпрямителя можно собрать простейший амплитудный детектор. Как устроена работа диода (например, с барьером Шоттки):

• если полупериоды выше напряжения на конденсаторе, начинается зарядка;
• как только амплитуда становится меньше его значения, диод закрывается.

Конденсатор разряжается, происходит восстановление низкочастотного сигнала.

Светодиод

В отличие от обычного прибора, СД создают оптическое излучение при прохождении тока. Это происходит при рекомбинации носителей заряда с излучением фотонов на границе электродов. Впервые эффект был открыт в 1907 году, технология продолжает совершенствоваться до сих пор.

Особенности светодиода

Спектр оптического излучения узкий – нужный цвет изначально заложен в кристалле диода. Однако диапазон может отличаться в зависимости от состава материала-полупроводника:

• зеленый – фосфид галлия;
• синий – карбид кремния;
• красный – арсенид галлия.

При этом светодиоды обладают высокой световой отдачей, спектральной чистотой, прочностью и долговечностью.

Обычные светодиоды

Туннельный

Работает на основе одноименного эффекта. При изготовлении применяют вырожденные полупроводники. Встречается в качестве усилителя.

Обращенный диод

Обладают высокими показателями обратного тока, превосходящими прямой. Отличаются низкой чувствительностью к ионизирующему излучению.

Варикап

Проще всего объяснить на примере конденсатора с переменной толщиной диэлектрического слоя. При низком напряжении на p-n переходе толщина слоя при высокой емкости мала, при высоком – слой должен увеличиваться. Для чего нужны такие диоды? Их используют как элементы с управляемой емкостью, например, в системах автонастройки частоты в радиоприборах.

Фотодиод

Устройства, в которых обратный ток возникает при попадании фотонов. По принципу действия схожи с обычным солнечным элементом.

Маркировка

Современная маркировка диодов содержит четыре элемента:

• материал изготовления;
• обозначение класса диода;
• назначение или свойства;
• номер разработки.

Например, КД202А – кремниевый (К), выпрямительный (Д) диод.

Триоды

Раньше использовались вместо транзисторов; в современной электротехнике почти не используются. Состоят из трех электродов: катода прямого либо косвенного накала, анода и сетки. В зависимости от напряжения, регулируется поток электронов, создавая эффект усилителя.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

1. Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
2. Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
3. Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
4. Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
5. Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Плюсы и минусы

Полупроводниковые диоды имеют как преимущества, так и недостатки. К первым можно отнести:

• доступность – элементы стоят недорого;
• взаимозаменяемость – при выходе из строя легко подобрать и установить аналогичный;
• высокая пропускная способность;
• простой принцип работы.

Из недостатков – уязвимость к внешним воздействиям и возможные неисправности. Это могут быть:

• обрыв перехода;
• нарушение герметичности;
• пробой перехода.

Однако устранить повреждения и заменить устройство несложно, поэтому минусы можно считать несущественными.

Основные неисправности диодов

Главная проблема, с которой сталкиваются при использовании диодов, – эффект пробоя. Есть несколько видов неисправности.

Пробой на графике ВАХ

Пробой p-n-перехода

При пробое происходит уменьшение сопротивления, образуется обратный ток. Различают лавинный пробой, которой сопровождается цепочкой прорывов, и полевой.

Электрический пробой

Главное в электрических пробоях – они обладают обратимой природой (состояние возвращается к нормальному). Это значит, что переход не повреждается. Это позволяет использовать пробой как основополагающий принцип работы – как в стабилитронах.

Тепловой пробой

Возникает при повышении температуры. Отличается возникновением необратимых повреждений: разрушается кристаллическая решетка полупроводника.

Несмотря на простоту конструкции, диод по-прежнему используется в современных устройствах. Найти ему альтернативу удается не всегда. Тем более продолжаются работы по технологическому совершенствованию диодов для различных задач.

Маркировка

Для того чтобы определить вид, узнать характеристику полупроводникового диода, производители наносят специальные обозначения на корпус элемента. Она состоит из четырёх частей.

На первом месте — буква или цифра, означающая материал, из которого изготовлен диод. Может принимать следующие значения:

• Г (1) — германий;
• К (2) — кремний;
• А (3) — арсенид галлия;
• И (4) — индий.

На втором — типы диода. Они тоже могут иметь разное значение:

• Д — выпрямительные;
• В — варикап;
• А — сверхвысокочастотные;
• И — туннельные;
• С — стабилитроны;
• Ц — выпрямительные столбы и блоки.

На третьем месте располагается цифра, указывающая на область применения элемента.

Четвёртое место — числа от 01 до 99, означающее порядковый номер разработки.

Также на корпус могут быть нанесены и дополнительные обозначения. Но, как правило, они используются в специализированных приборах и схемах.

Для удобства восприятия диоды могут маркироваться также и разнообразными графическими символами, например, точками и полосками. Особой логики в таких рисунках нет. То есть, чтобы определить, что это за диод, придется заглянуть в специальную таблицу соответствия.

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.

Похожие записи
• Что такое светодиод (устройство, параметры, маркировка)
• Лампа натриевая (ДНаТ) особенности и характеристики
• Зачем нужен ЭПРА (электронный балласт) для люминесцентных ламп

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Подключаем светодиодные светильники своими руками

Еще один немаловажный фактор – использование таких светильников сохраняет окружающую среду из-за уменьшения выделяемых электростанциями в воздух продуктов горения. Пользователи светильников на светодиодах сходятся во мнении, что такие лампы характеризуются компактными размерами, экономичным использованием электричества, отсутствием сложностей при самостоятельной установке, да и ни человек, ни природа не получают от них вредных излучений. Вполне вероятно, что вскоре они заменят не только обычные лампы накаливания, но и энергосберегающие.

При всех многочисленных плюсах у светодиодных ламп есть ощутимый минус – достаточно высокая стоимость – порядка 20 — 50 у.е. Можно, конечно, взять и китайский вариант, но работать он будет гораздо меньше, да и светить он будет примерно также, как и лампы дневного света.

Что внутри?

Если рассмотреть светильник поближе, так сказать, изнутри, то мы увидим, что в корпусе есть отражатель и комплект маленьких светодиодов. В силу большого нагревания светодиода, у каждого есть особый охлаждающий радиатор. А там, где они соприкасаются, для лучшего контакта и отведения тепла наносится термопаста.

Если допустить перегрев светодиодов, то они быстро выходят из строя.

В зависимости от того, сколько в лампе светодиодов и какая их мощность, можно определить суммарную мощность всей лампы. Светодиодов может быть разное количество – как один, так и несколько десятков. Все они являются составляющими одной электрической сети и управляются посредством блока питания по специальной схеме подключения.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Электрохимия и гальваника

В электрохимии есть два основных раздела:

Гальванические элементы – производство электричества за счет химической реакции. К таким элементам относятся батарейки и аккумуляторы. Их часто называют химическими источниками тока.Электролиз – воздействие на химическую реакцию электроэнергией, простыми словами – с помощью источника питания запускается какая-то реакция.

Рассмотрим окислительно-восстановительную реакцию в гальваническом элементе, тогда какие процессы протекают на его электродах?

• Анод – электрод на котором наблюдается окислительная реакция, то есть он отдаёт электроны. Электрод, на котором происходит окислительная реакция – называется восстановителем.
• Катод – электрод на котором протекает восстановительная реакция, то есть он принимает электроны. Электрод, на котором происходит восстановительная реакция – называется окислителем.

Отсюда возникает вопрос – где плюс, а где минус у батарейки? Исходя из определения, у гальванического элемента анод отдаёт электроны.

Важно! В ГОСТ 15596-82 дано официальное определение названий выводов химических источников тока, если кратко, то плюс на катоде, а минус на аноде. В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду)

Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус

В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду). Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус.

Внимание: ток всегда втекает в анод!

Или то же самое на схеме:

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Оцените, пожалуйста, статью. Мы старались:)

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

ДИОДЫ

Светодиод [База знаний]

Светодиод

Теория

КОМПОНЕНТЫ

ARDUINO

RASPBERRY

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Светодиод — вид диода, представляет собой полупроводниковый прибор, способный излучать свет при пропускании через него электрического тока в прямом направлении, от анода (+) к катоду (-).

Для того чтобы правильно включить светодиод в электрическую цепь, необходимо отличать катод от анода. Сделать это можно по двум признакам:

1. анод (+) светодиода имеет более длинный проводник;
2. со стороны катода, корпус светодиода немного срезан.

В современной микроэлектронике применяются миниатюрные светодиоды для поверхностного монтажа (SMD). Такие индикаторы, например, имеются на Arduino Uno для информирования пользователя о состоянии системы.

Основные характеристики

Схема подключения

Собственное сопротивление светодиода после насыщения очень мало, и без резистора, ограничивающего ток через светодиод, он перегорит. Порядок «резистор до» или «резистор после» — не важен.

Расчет токоограничивающего резистора

Рассчитаем, какой резистор R в приведённой схеме нам нужно взять, чтобы получить оптимальный результат. Предположим, что у нас такой светодиод и источник питания:

V_F = 3.3 В
I = 20 мА
V_cc = 5 В

Найдём оптимальное сопротивление R и минимально допустимую мощность резистора P_R.

Сначала рассчитаем, какое напряжение должен взять на себя резистор:

U_R = V_cc – V_F = 5 В – 3.3 В = 1.7 В

По закону Ома найдём значение сопротивления, которое обеспечит такое падение:

R = U_R / I = 1.7 В / 0.02 А = 85 Ом

Таким образом:

• при сопротивлении более 85 Ом яркость будет ниже заявленной;
• при сопротивлении менее 85 Ом срок жизни светодиода будет меньше.

Далее рассчитаем мощность, которую при этом резистору придётся рассеивать:

P_R = I² × R = (0.02 А)² × 85 Ом = 0.034 Вт

Это означает, что при мощности резистора менее 34 мВт резистор перегорит.

Калькулятор

Расчет токоограничивающего резистора:

как определить где плюс, а где минус. Светодиод где плюс где минус Как узнать полярность на диодной лампочке

Светодиод — это диод способный светится при протекании через него тока. По-английски светодиод называется light emitting diode, или LED.

Цвет свечения светодиода зависит от добавок добавленных в полупроводник. Так, например, примеси алюминия, гелия, индия, фосфора вызывают свечение от красного до желтого цвета. Индий, галлий, азот заставляет светодиод светится от голубого до зеленного цвета. При добавке люминофора в кристалл голубого свечения, светодиод будет светиться белым светом. В настоящее время промышленность выпускает светодиоды свечения всех цветов радуги, однако цвет зависит не от цвета корпуса светодиода, а именно от химических добавок в его кристалле. Светодиод любого цвета может иметь прозрачный корпус.

Первый светодиод был изготовлен в 1962 году в Университете Иллинойса. В начале 1990-ых годов на свет появились яркие светодиоды, а чуть позже сверх яркие.
Преимущество светодиодов перед лампочками накаливания не оспоримы, а именно:

* Низкое электропотребления – в 10 раз экономичней лампочек
* Долгий срок службы – до 11 лет непрерывной работы
* Высокий ресурс прочности – не боятся вибраций и ударов
* Большое разнообразие цветов
* Способность работать при низких напряжениях
* Экологическая и противопожарная безопасность – отсутствие в светодиодах ядовитых веществ. светодиоды не греются, от чего пожары исключаются.

Маркировка светодиодов

Рис. 1.
Конструкция индикаторных 5 мм светодиодов

В рефлектор помещается кристалл светодиода. Этот рефлектор задает первоначальный угол рассеивания.
Затем свет проходит через корпус из эпоксидной смолы. Доходит до линзы — и тут начинает рассеиваться по сторонам на угол, зависящий от конструкции линзы, на практике — от 5 до 160 градусов.

Излучающие светодиоды можно разделить на две большие группы: светодиоды видимого излучения и светодиоды инфракрасного (ИК) диапазона. Первые применяются в качестве индикаторов и источников подсветки, последние — в устройствах дистанционного управления, приемо-передающих устройствах ИК диапазона, датчиках.
Светоизлучающие диоды маркируются цветовым кодом (табл. 1). Сначала необходимо определить тип светодиода по конструкции его корпуса (рис. 1), а затем уточнить его по цветной маркировке по таблице.

Рис. 2.
Виды корпусов светодиодов

Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Таблица 1.
Маркировка светодиодов

Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Светодиоды подключаются к источнику тока, анодом к плюсу, катодом к минусу. Минус (катод) светодиода обычно помечается небольшим спилом корпуса или более коротким выводом, но бывают и исключения, поэтому лучше уточнить данный факт в технических характеристиках конкретного светодиода.

При отсутствии указанных меток полярность можно определить и опытным путём, кратковременно подключая светодиод к питающему напряжению через соответствующий резистор. Однако это не самый удачный способ определения полярности. Кроме того, во избежание теплового пробоя светодиода или резкого сокращения срока его службы, нельзя определять полярность «методом тыка» без токоограничивающего резистора. Для быстрого тестирования резистор с номинальным сопротивлением 1кОм подходит большинству светодиодов если напряжение 12V или менее.

Сразу следует предупредить: не следует направлять луч светодиода непосредственно в свой глаз (а также в глаз товарища) на близком расстоянии, что может повредить зрение.

Напряжение питания

Две главных характеристики светодиодов это падение напряжения и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например, четырехъкристальные светодиоды обычно рассчитаны на 80 мА, так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА. Для каждого светодиода существуют допустимые значения напряжения питания Umax и Umaxобр (соответственно для прямого и обратного включений). При подаче напряжений свыше этих значений наступает электрический пробой, в результате которого светодиод выходит из строя. Существует и минимальное значение напряжения питания Umin, при котором наблюдается свечение светодиода. Диапазон питающих напряжений между Umin и Umax называется “рабочей” зоной, так как именно здесь обеспечивается работа светодиода.

Напряжение питания — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, поэтому нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого (через резистор) питается светодиод, было выше прямого падения напряжения светодиода (прямое падение напряжения указывается в характеристике вместо напряжения питания и у обычных индикаторных светодиодов колеблется в среднем от 1,8 до 3,6 вольт).
Напряжение, указанное на упаковке светодиодов — это не напряжение питания. Это величина падения напряжения на светодиоде. Эта величина необходима, чтобы вычислить оставшееся напряжение, «не упавшее» на светодиоде, которое принимает участие в формуле вычисления сопротивления резистора, ограничивающего ток, поскольку регулировать нужно именно его.
Изменение напряжение питания всего на одну десятую вольта у условного светодиода (с 1,9 до 2 вольт) вызовет пятидесятипроцентное увеличение тока, протекающего через светодиод (с 20 до 30 милиампер).

Для каждого экземпляра светодиода одного и того же номинала подходящее для него напряжение может быть разным. Включив несколько светодиодов одного и того же номинала параллельно, и подключив их к напряжению, например, 2 вольта, мы рискуем из-за разброса характеристик быстро спалить одни экземпляры и недосветить другие. Поэтому при подключении светодиода надо отслеживать не напряжение, а ток.

Величина тока для светодиода является основным параметром, и как правило, составляет 10 или 20 миллиампер. Неважно, какое будет напряжение. Главное, чтобы ток, текущей в цепи светодиода, соответствовал номинальному для светодиода. А ток регулируется включённым последовательно резистором, номинал которого вычисляется по формуле:

R

Uпит
— напряжение источника питания в вольтах.
Uпад
— прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются.
I
— максимальный прямой ток светодиода в амперах (указывается в характернистиках и составляет обычно либо 10, либо 20 миллиамперам, т.е. 0,01 или 0,02 ампера). При последовательном соединении нескольких светодиодов прямой ток не увеличивается.
0,75
— коэффициент надёжности для светодиода.

Не следует также забывать и о мощности резистора. Вычислить мощность можно по формуле:

P
— мощность резистора в ваттах.
Uпит
— действующее (эффективное, среднеквадратичное) напряжение источника питания в вольтах.
Uпад
— прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются. .
R
— сопротивление резистора в омах.

Расчет токогораничивающего резистора и его мощности для одного светодиода

Типичные характеристики светодиодов

Типовые параметры белого индикаторного светодиода: ток 20 мА, напряжение 3,2 В. Таким образом, его мощность составляет 0,06 Вт.

Также к маломощным относят светодиоды поверхностного монтажа — SMD. Он подсвечивают кнопки в вашем сотовом, экран вашего монитора, если он с LED-подсветкой, из них изготовлены декоративные светодиодные ленты на самоклеющейся основе и многое другое. Есть два наиболее распостраненных типа: SMD 3528 и SMD 5050. Первые содержат такой же кристалл, как и индикаторные светодиоды с выводами, то есть его мощность 0,06 Вт. А вот второй — три таких кристалла, поэтому его нельзя уже называть светодиодом — это светодиодная сборка. Принято называть SMD 5050 светодиодами, однако это не совсем правильно. Это — сборки. Их общая мощность, соответственно, 0,2 Вт.
Рабочее напряжение светодиода зависит от полупроводникового материала, из которого он сделан, соответственно есть зависимость между цветом свечения светодиода и его рабочим напряжением.

Таблица падения напряжений светодиодов в зависимости от цвета

По величине падения напряжения при тестировании светодиодов мультиметром можно определить примерный цвет свечения светодиода согласно таблице.

Последовательное и параллельное включение светодиодов

При последовательном подключении светодиодов сопротивление ограничивающего резистора рассчитывается также, как и с одним светодиодом, просто падения напряжений всех светодиодов складываются между собой по формуле:

При последовательном включении светодиодов важно знать о том, что все светодиоды, используемые в гирлянде, должны быть одной и той же марки. Данное высказывание следует взять не за правило, а за закон.

Что б узнать какое максимальное количество светодиодов, возможно, использовать в гирлянде, следует воспользоваться формулой

* Nmax – максимально допустимое количество светодиодов в гирлянде
* Uпит – Напряжение источника питания, например батарейки или аккумулятора. В вольтах.
* Uпр — Прямое напряжение светодиода взятого из его паспортных характеристик (обычно находится в пределах от 2 до 4 вольт). В вольтах.
* При изменении температуры и старения светодиода Uпр может возрасти. Коэфф. 1,5 дает запас на такой случай.

При таком подсчете “N” может иметь дробный вид, например 5,8. Естественно вы не сможете использовать 5,8 светодиодов, посему следует дробную часть числа отбросить, оставив только целое число, то есть 5.

Ограничительный резистор, для последовательного включения светодиодов рассчитывается точно также как и для одиночного включения. Но в формулах добавляется еще одна переменная “N” – количество светодиодов в гирлянде. Очень важно чтобы количество светодиодов в гирлянде было меньше или равно “Nmax”- максимально допустимому количеству светодиодов. В общем, должно выполнятся условие: N =

Все остальные действия по расчетам производятся в аналогии расчета резистора при одиночном включении светодиода.

Если напряжения источника питания не хватает даже для двух последовательно соединённых светодиодов, тогда на каждый светодиод нужно ставить свой ограничительный резистор.

Параллельное включение светодиодов с общим резистором — плохое решение. Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый, что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Последовательное соединение светодиодов предпочтительнее ещё и с точки зрения экономного расходования источника питания: вся последовательная цепочка потребляет тока ровно столько, сколько и один светодиод. А при параллельном их соединении ток во столько раз больше, сколько параллельных светодиодов у нас стоит.

Рассчитать ограничительный резистор для последовательно соединённых светодиодов так же просто, как и для одиночного. Просто суммируем напряжение всех светодиодов, отнимаем от напряжения источника питания получившуюся сумму (это будет падение напряжения на резисторе) и делим на ток светодиодов (обычно 15 — 20 мА).

А если светодиодов у нас много, несколько десятков, а источник питания не позволяет соединить их все последовательно (не хватит напряжения)? Тогда определяем исходя из напряжения источника питания, сколько максимально светодиодов мы можем соединить последовательно. Например для 12 вольт — это 5 двухвольтовых светодиодов. Почему не 6? Но ведь на ограничительном резисторе тоже должно что-то падать. Вот оставшиеся 2 вольты (12 — 5х2) и берём для расчёта. Для тока 15 мА сопротивление будет 2/0.015 = 133 Ома. Ближайшее стандартное — 150 Ом. А вот таких цепочек из пяти светодиодов и резистора каждая, мы уже можем подключить сколько угодною Такой способ называется параллельно-последовательным соединением.

Если имеются светодиоды разных марок то комбинируем их таким образом что бы в каждой ветви были светодиоды только ОДНОГО типа (либо с одинаковым рабочим током). При этом необязательно соблюдать одинаковость напряжений, потому что мы для каждой ветви рассчитываем свое собственное сопротивление.

Далее рассмотрим стабилизированную схему включения светодиодов. Коснёмся изготовления стабилизатора тока. Существует микросхема КР142ЕН12 (зарубежный аналог LM317), которая позволяет построить очень простой стабилизатор тока. Для подключения светодиода (см. рисунок) рассчитывается величина сопротивления R = 1.2 / I (1.2 — падение напряжения не стабилизаторе) Т.е., при токе 20 мА, R = 1,2 / 0.02 = 60 Ом. Стабилизаторы рассчитаны на максимальное напряжение в 35 вольт. Лучше не напягать их так и подавать максимум 20 вольт. При таком включении, например, белого светодиода в 3,3 вольта возможна подача напряжения на стабилизатор от 4,5 до 20 вольт, при этом ток на светодиоде будет соответствовать неизменному значению в 20 мА. При напряжении 20В получаем, что к такому стабилизатору можно подключить последовательно 5 белых светодиодов, не заботясь о напряжении на каждом из них, ток в цепи будет протекать 20мА (лишнее напряжение погасится на стабилизаторе).

Важно! В устройстве с большим количеством светодиодов протекает большой ток. Категорически воспрещается подключать такое устройство к включенному источнику питания. В этом случае, в месте подключения, возникает искра, которая ведет к появлению в цепи большого импульса тока. Этот импульс выводит из строя светодиоды (особенно синие и белые). Если светодиоды работают в динамическом режиме (постоянно включаются, выключаются и подмаргивают) и такой режим основан на использовании реле, то следует исключить возникновение искры на контактах реле.

Каждую цепочку следует собирать из светодиодов одинаковых параметров и одного производителя.
Тоже важно! Изменение температуры окружающей среды влияет на протекающий ток через кристалл. Поэтому желательно изготавливать устройство так, чтобы протекающий ток через светодиод был равен не 20мА, а 17-18 мА. Потеря яркости будет незначительная, зато долгий срок службы обеспечен.

Как запитать светодиод от сети 220 В.

Казалось бы все просто: ставим последовательно резистор, и всё. Но нужно помнить об одной важной характеристике светодиода: максимально допустимом обратном напряжении. У большинства светодиодов оно около 20 вольт. А при подключении его в сеть при обратной полярности (ток-то переменный, полпериода в одну сторону идёт, а вторую половину — в обратную) к нему приложится полное амплитудное напряжение сети — 315 вольт! Откуда такая цифра? 220 В — это действующее напряжение, амплитудное же в {корень из 2} = 1,41 раз больше.
Поэтому, чтобы спасти светодиод нужно поставить последовательно с ним диод, который не пропустит к нему обратное напряжение.

Еще один вариант подключения светодиода к электросети 220в:

Или же поставить два светодиода встречно-параллельно.

Вариант питания от сети с гасящим резистором не самый оптимальный: на резисторе будет выделяться значительная мощность. Действительно, если применим резистор 24 кОм (максимальный ток 13 мА), то рассеиваемая на нём мощность будет около 3 Вт. Можно снизить её в два раза, включив последовательно диод (тогда тепло будет выделяться только в течение одного полупериода). Диод должен быть на обратное напряжение не менее 400 В. При включении двух встречных светодиодов (существуют даже такие с двумя кристаллами в одном корпусе, обычно разных цветов, один кристалл красного свечения, другой зелёного) можно поставить два двухваттных резистора, каждый сопотивлением в два раза меньше.
Оговорюсь, что применив резистор большого сопротивления (например 200 кОм) можно включить светодиод и без защитного диода. Ток обратного пробоя будет слишком мал, чтобы вызвать разрушение кристалла. Конечно, яркость при этом весьма мала, но например для подсветки в темноте выключателя в спальне её будет вполне достаточно.
Благодаря тому, что ток в сети переменный, можно избежать ненужных трат электричества на нагрев воздуха ограничительным резистором. Его роль может выполнять конденсатор, который пропускает переменный ток, не нагреваясь. Почему так — вопрос отдельный, рассмотрим его позже. Сейчас же нам нужно знать, что для того, чтобы конденсатор пропускал переменный ток, через него должны обязательно проходить оба полупериода сети. Но ведь светодиод проводит ток только в одну сторону. Значит, ставим встречно-параллельно светодиоду обычный диод (или второй светодиод), он и будет пропускать второй полупериод.

Но вот мы отключили нашу схему от сети. На конденсаторе осталось какое-то напряжение (вплоть до полного амплитудного, если помним, равного 315 В). Чтобы избежать случайного удара током, предусмотрим параллельно конденсатору разрядный резистор большого номинала (чтобы при нормальной работе через него тёк незначительный ток, не вызывающий его нагрева), который при отключении от сети за доли секунды разрядит конденсатор. И для защиты от импульсного зарядного тока тоже поставим низкоомный резистор. Он также будет играть роль предохранителя, мгновенно сгорая при случайном пробое конденсатора (ничто не вечно, и такое тоже случается).

Конденсатор должен быть на напряжение не менее 400 вольт, или специальный для цепей переменного тока напряжением не менее 250 вольт.
А если мы хотим сделать светодиодную лампочку из нескольких светодиодов? Включаем их все последовательно, встречного диода достаточно одного на всех.

Диод должен быть рассчитан на ток, не меньший чем ток через светодиоды, обратное напряжение — не менее суммы напряжения на светодиодах. А ещё лучше взять чётное число светодиодов и включить их встречно-параллельно.

На рисунке в каждой цепочке нарисовано по три светодиода, на самом деле их может быть и больше десятка.
Как расчитать конденсатор? От амплитудного напряжения сети 315В отнимаем сумму падения напряжения на светодиодах (например для трёх белых это примерно 12 вольт). Получим падение напряжения на конденсаторе Uп=303 В. Ёмкость в микрофарадах будет равна (4,45*I)/Uп, где I — необходимый ток через светодиоды в миллиамперах. В нашем случае для 20 мА ёмкость будет (4,45*20)/303 = 89/303 ~= 0,3 мкФ. Можно поставить два конденсатора 0,15 мкф (150 нФ) параллельно.

Наиболее распространённые ошибки при подключении светодиодов

1. Подключение светодиода напрямую к источнику питания без ограничителя тока (резистора или специальной микросхемы-драйвера). Обсуждалось выше. Светодиод быстро выходит из строя из-за плохо контролируемой величины тока.

2. Подключение параллельно включенных светодиодов к общему резистору. Во-первых, из-за возможного разброса параметров, светодиоды будут гореть с разной яркостью. Во-вторых, что более существенно, при выходе из строя одного из светодиодов, ток второго возрастёт вдвое, и он может тоже сгореть. В случае использования одного резистора целесообразнее подключать светодиоды последовательно. Тогда при расчёте резистора ток оставляем прежним (напр. 10 мА), а прямое падение напряжения светодиодов складываем (напр. 1,8 В + 2,1 В = 3,9 В).

3. Включение последовательно светодиодов, рассчитанных на разный ток. В этом случае один из светодиодов будет либо работать на износ, либо тускло светиться — в зависимости от настройки тока ограничивающим резистором.

4. Установка резистора недостаточного сопротивления. В результате текущий через светодиод ток оказывается слишком большим. Поскольку часть энергии из-за дефектов кристаллической решётки превращается в тепло, то при завышенных токах его становится слишком много. Кристалл перегревается, в результате чего значительно снижается срок его службы. При ещё большем завышении тока из-за разогрева области p-n-перехода снижается внутренний квантовый выход, яркость светодиода падает (это особенно заметно у красных светодиодов) и кристалл начинает катастрофически разрушаться.

5. Подключение светодиода к сети переменного тока (напр. 220 В) без принятия мер по ограничению обратного напряжения. У большинства светодиодов предельно допустимое обратное напряжение составляет около 2 вольт, тогда как напряжение обратного полупериода при запертом светодиоде создаёт на нём падение напряжения, равное напряжению питания. Существует много различных схем, исключающих разрушающее воздействие обратного напряжение. Простейшая рассмотрена выше.

6. Установка резистора недостаточной мощности. В результате резистор сильно нагревается и начинает плавить изоляцию касающихся его проводов. Потом на нём обгорает краска, и в конце концов он разрушается под воздействием высокой температуры. Резистор может безболезненно рассеять не более той мощности, на которую он рассчитан.

Мигающие светодиоды

Мигающий сеетодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 -3 Гц.
Несмотря на компактность в мигающий светодиод входит полупроводниковый чип генератора и некоторые дополнительные элементы. Также стоит отметить то, что мигающий светодиод довольно универсален — напряжение питания такого светодиода может лежать в пределах от З до 14 вольт — для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.

Отличительные качества мигающих сеетодиодое:

Малые размеры
Компактное устройство световой сигнализации
Широкий диапазон питающего напряжения (вплоть до 14 вольт)
Различный цвет излучения.

В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно — 3) разноцветных светодиода с разной периодичностью вспышек.
Применение мигающих светодиодов оправдано в компактных устройствах, где предьявляются высокие требования к габаритам радиоэлементов и электропитанию — мигающие светодиоды очень экономичны, т..к электронная схема МСД выполнена на МОП структурах. Мигающий светодиод может с лёгкостью заменить целый функциональный узел.

Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок- пунктирные и символизируют мигающие свойства светодиода.

Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.
Чип генератора размещён на основании анодного вывода.
Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.

Отличить МСД от обычного светодиода легко по внешнему виду, разглядывая его корпус на просвет. Внутри МСД находятся две подложки примерно одинакового размера. На первой из них располагается кристаллический кубик светоизлучателя из редкоземельного сплава.
Для увеличения светового потока, фокусировки и формирования диаграммы направленности применяется параболический алюминиевый отражатель (2). В МСД он немного меньше по диаметру, чем в обычном светодиоде, так как вторую часть корпуса занимает подложка с интегральной микросхемой (3).
Электрически обе подложки связаны друг с другом двумя золотыми проволочными перемычками (4). Корпус МСД (5) выполняется из матовой светорассеивающей пластмассы или из прозрачного пластика.
Излучатель в МСД расположен не на оси симметрии корпуса, поэтому для обеспечения равномерной засветки чаще всего применяют монолитный цветной диффузный световод. Прозрачный корпус встречается только у МСД больших диаметров, обладающих узкой диаграммой направленности.

Чип генератора состоит из высокочастотного задающего генератора — он работает постоянно -частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения 1,5- 3 Гц. Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.

Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.
Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.

Безопасно проверить исправность мигающего светодиода можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.

Исправность ИК-диода можно проверить при помощи фотокамеры сотового телефона.
Включаем фотоаппарат в режим съемки, ловим в кадр диод на устройстве (например, пульт ДУ), нажимаем на кнопки пульта, рабочий ИК диод должен в этом случае вспыхивать.

В заключении следует обратить внимание на такие вопросы как пайка и монтаж светодиодов. Это тоже очень важные вопросы, которые влияют на их жизнеспособность.
светодиоды и микросхемы боятся статики, неправильного подключения и перегрева, пайка этих деталей должна быть максимально быстрая. Следует использовать маломощный паяльник с температурой жала не более 260 градусов и пайку производить не более 3-5 секунд (рекомендации производителя). Не лишним будет использование медицинского пинцета при пайке. Светодиод берется пинцетом выше к корпусу, что обеспечивает дополнительный теплоотвод от кристалла при пайке.
Ножки светодиода следует гнуть с небольшим радиусом (чтобы они не ломались). В результате замысловатых изгибов, ноги у основания корпуса должны остаться в заводском положении и должны быть параллельны и не напряжены (а то устанет и кристалл отвалится от ножек).

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит . Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится.
Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод.
Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания.
Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус.
На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Назначение диода, анод диода, катод диода,

Как проверить диод мультиметром

m.katod-anod.ru

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначениедиода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.

katod-anod.ru

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

svetodiodinfo.ru

Обозначение светодиодов и других диодов на схеме

Название диод переводится как «двухэлектродный». Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т.д.

Название заключало в себе количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для детектирования радиосигнала.

Главное свойство диода – характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения. Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода.

УГО – условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.

Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.

Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т. е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.

В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:

Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:

Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания.

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

svetodiodinfo.ru

Как проверить диод мультиметром — Практическая электроника

В радиоэлектронике в основном применяются два типа диодов — это просто диоды, а также есть и светодиоды. Есть также стабилитроны, диодные сборки, стабисторы и тд. Но я их не отношу к какому то определенному классу.

На фото ниже у нас простой диод и светодиод.

Диод состоит из P-N перехода, поэтому весь прикол в проверке диода в том, что он пропускает ток только в одном направлении, а в другом не пропускает. Если это условие выполняется, то можно дать диагноз диоду — асболютно здоров. Берем наш известный мультик и крутилку ставим на значок проверки диодов. Подробнее об этом и других значках я говорил в статье Как измерить ток и напряжение мультиметром?.

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они по особенному — катод и анод. Если на анод подать плюс, а на катод минус, то ток через него спокойно потечет, а если на катод подать плюс, а на анод минус — ток НЕ потечет.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 миллиВольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец — катод. 436 миллиВольт — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 миллиВольт для кремниевых диодов, а для германиевых от 200 и до 400 миллиВольт. Далее меняем выводы диода местами.

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

А как же проверить светодиод? Да точно также! Светодиод — это точно тот же самый простой диод, но фишка его в том, что он светится, когда на его анод подают плюс, а на катод — минус.

Смотрите, он маленько светится! Значит вывод светодиодика, на котором красный щуп — это анод, а вывод на котором черный щуп — катод. Мультиметр показал падение напряжения 1130 миллиВольт. Это нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиодик не загорелся.

Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки, диодные мосты и стабилитроны? Диодные сборки — это соединение нескольких диодов, в основном 4 или 6. Находим схемку диодной сборки, и тыкаем щупами мультика по выводам этой самой диодной сборки и смотрим на показания мультика. Стабилитроны проверяются точно также, как и диоды.

www.ruselectronic.com

Маркировка диодов: таблица обозначений

Содержание:

1. Маркировка импортных диодов
2. Маркировка диодов анод катод

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

• Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
• Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

electric-220.ru

ДИОДЫ

Имеет два вывода: анод и катод.

Выводы светодиода на схеме указываются таким образом, что стрелка диода обозначает прямое направление тока, от анода (+) к катоду (-), следовательно, анод подключается к положительному полюсу, а катод к отрицательному
.

Как определить где катод, а где анод? Это можно сделать несколькими способами, самый простой – визуально. Обычно длинная ножка светодиода указывает на то, что это анод
, его подключаем к “+”
источника питания.

Если же это SMD светодиод, то метка указывает на сторону, где расположен катод
светодиода. Зачастую в SMD светодиодах расположено несколько кристаллов, поэтому вывод может быть не один, а к примеру 3 как на светодиоде 5050.

С помощью батарейки

Если светодиод не новый, по ножкам определить уже нельзя, но есть еще один простой способ — воспользоваться батарейкой CR2032, которую можно найти в брелоке от сигнализации или материнской плате компьютера. Ее напряжение 3 В, этого вполне хватит практически для всех маломощных светодиодов.

Необходимо поочередно приложить выводы диода к полюсам батарейки, в том положении, в котором он засветится к “+” батарейки приложен анод, соответственно к “-“ – катод.

С помощью мультиметра

Определить полярность светодиода можно также с помощью мультиметра. Необходимо просто поставить в режим прозвонки диодов (или измерения сопротивления) и поочередно приложить к выводам. Когда красный щуп мультиметра будет приложен к аноду, диод начнет светиться.

Этот способ крайне полезен, когда светодиод имеет очень малые размеры (SMD) или смонтирован на плате. Также с помощью мультиметра можно проверить исправность светодиода, если он не начнет светиться при любом положении щупов, вероятно, он вышел из строя.

Электронный анод. Назначение диода. Определяем полярность светодиода. Где плюс и минус у LED

Есть вещи, которые хочется, что называется «развидеть» — термин вполне устоявшийся и понятный.

Евгений Гришковец, рассказывает про железнодорожников. (с) Спектакль «Одновременно»

А есть вещи которые, ну никак не получается запомнить. Это возникает от того, что новое понятие не может однозначно зацепиться за уже известные факты в сознании, никак не получается построить новую связь в семантической сети фактов.

Все знают, что у диода есть катод и анод. Все знают, как диод обозначается на электрической схеме. Но далеко не все могут правильно сказать, где же на схеме что.

Под спойлером картинка, посмотрев на которую, вы навсегда запомните, где у диода анод, а где катод. Должен предупредить, развидеть это не получится, так что тот, кто не уверен в себе, пусть не открывает.

Теперь, когда мы отпугнули слабых, продолжаем…

Да, вот так все просто. Буква К — это катод, буква А — это анод. Извините, теперь и вы это никогда не забудете.

Продолжим, и разберемся куда течет ток. Если приглядеться, обозначение диода представляет собой стрелку. Вот, не поверите — ток течет именно туда, куда показывает стрелка! Что логично, не правда ли? Дальше больше — ток течет «А
ткуда» (от Анода) и «К
уда» (к Катоду). В обозначениях транзисторов тоже есть стрелки, и они так же обозначают направление тока.

Ток — направленное движение заряженных частиц — это мы все знаем из школьной физики. Каких частиц? Да, любых заряженных! Это могут быть и электроны несущие отрицательный заряд и обделенные электронами частицы — атомы или молекулы, в растворах и плазме — ионы, в полупроводниках — «свободные электроны» или вообще «дырки», что бы это не значило. Так вот, во всем этом зоопарке проще всего разобраться так: ток течет от плюса к минусу, и все. Запомнить это очень просто: «плюс» — интуитивно — это там где чего-то «больше», больше в данном случае зарядов (еще раз — не важно каких!) и текут они в сторону «минуса», где их мало и ждут. Все остальные подробности, непринципиальны.

Ну, и последнее — батарейка. Обозначение тоже всем известно, две палочки подлинней потоньше и покороче потолще. Так вот покороче и потолще символизирует собой минус — эдакий «жирный минус» — как в школе, помните: «ставлю тебе четыре с жирным минусом
». Я только так и запомнил, возможно, кто-то предложит вариант лучше.

Теперь, вы без труда ответите на вопрос, загорится ли лампочка в этой схеме:

Катод – это электрод устройства, который подключен к отрицательному полюсу источнику тока. Анод – противоположность ему. Это электрод прибора, подключенный к положительному полюсу источника тока.

Обратите внимание!
Чтобы легче запомнить разницу между ними, используют шпаргалку. В словах «катод»-«минус», «анод»-«плюс» одинаковое число букв.

Применение в электрохимии

В этом разделе химии катод – это отрицательно заряженный электрический проводник (электрод), притягивающий к себе положительно заряженные ионы (катионы) во время процессов окисления и восстановления.

Электролитическое рафинирование – это электролиз сплавов и водных растворов. Большинство цветных металлов подвергаются такой очистке. При помощи электролитической очистки получается металл с высокой чистотой. Так, степень чистоты меди после рафинирования достигает 99,99%.

На положительном электрическом проводнике во время рафинирования или очистки проходит электролитический процесс. Во время него металл с примесями помещают в электролизер и делают анодом. Такие процессы проводятся при помощи внешнего источника электрической энергии и называются реакциями электролиза. Осуществляются в электролизерах. Он выполняет функцию электронасоса, нагнетающего отрицательно заряженные частицы (электроны) в отрицательный проводник и удаляющего его из анода. Откуда исходит ток, неважно.

На катоде очищается металл от посторонних примесей. Простой катод изготавливается из вольфрама, иногда – из тантала. Достоинством вольфрамового отрицательного электрода является стойкость его изготовления. Из недостатков – имеет низкую эффективность и неэкономичность. Сложные катоды имеют разное устройство. У многих таких типов проводников на чистый металл сверху наносится специальный слой, который активирует получение большей производительности при относительно низких температурах. Они очень экономичны. Их недостаток состоит в небольшой устойчивости производительности.

Готовый чистый металл тоже называется катодом. Например, цинковый или платиновый катод. На производстве отрицательный проводник отделяют от катодной основы при помощи катодосдирочных машин.

При удалении отрицательно заряженных частиц из электрического проводника на нем создается анод, а при нагнетании отрицательно заряженных частиц на электрический проводник – катод. При электролизе очищаемого металла его положительные ионы притягивают к себе отрицательно заряженные частицы на отрицательном проводнике, и происходит восстановительный процесс. Чаще всего используют такие аноды:

• цинковые;
• кадмиевые;
• медные;
• никелевые;
• оловянные;
• золотые;
• серебряные;
• платиновые.

Чаще всего на производстве используют цинковые аноды. Они бывают:

• катанные;
• литые;
• сферические.

Больше всего применяют катанные цинковые аноды. Еще используют никелевые и медные. А вот кадмиевые почти не используются из-за их токсичности для экологии. Бронзовые и оловянные аноды применяют при изготовлении радиоэлектронных печатных плат.

Гальванизация (гальваностегия) – процесс нанесения тонкого слоя металла на другой предмет с целью предотвращения коррозии изделия, окисления контактов в электронике, износостойкости, декорации. Суть процесса такая же, как при рафинировании.

Цинк и олово используют для повышения стойкости изделия при коррозии. Цинкование бывает холодным, горячим, гальваническим, газотермическим и термодиффузионным. Золото используют в основном в защитно-декоративных целях. Серебро повышает стойкость контактов электроприборов к окислению. Хром – для увеличения износостойкости и защиты от коррозии. Хромирование придает изделиям красивый и дорогой вид. Используется для нанесения на ручки, краны, колесные диски и т.д. Процесс хромирования токсичен, поэтому строго регламентируется законодательством разных стран. Ниже на картинке представлен метод гальванизации при помощи никеля.

Применение в вакуумных электронных приборах

Здесь катод выступает источником свободных электродов. Они образуются в ходе их выбивания из металла при высоких температурах. Положительно заряженный электрод притягивает электроны, выпущенные отрицательным проводником. В разных аппаратах он в разной степени собирает их в себя. В электронных трубках он полностью притягивает отрицательно заряженные частицы, а в электронно-лучевых приборах – частично, формируя в завершении процесса электронный луч.

Анод
— это электрод прибора, который присоединяется к положительному полюсу необходимого источника питания. При этом электрический потенциал анода является положительным по отношению к потенциалу указанного катода. Во всех процессах электролиза анод
— это электрически положительный полюс, на котором происходят окислительно-восстановительные реакции. Получается, что результатом этих операций может быть разрушение анода. Это используется, например, при электрорафинировании металлов.

Самые популярные аноды

В металлургии используется анод
для гальваники для того, чтобы наносить на поверхность изделий слой металла электрохимическим способом или для электрорафинирования. При этом процессе металл с примесями полностью растворяется на аноде, а потом осаждается в чистом виде на катоде.

В основном распространены аноды из цинка, которые могут быть литыми, сферическими, катаными. Причем последние используются чаще всего. Кроме того, берут аноды из никеля, меди, олова, бронзы, кадмия, сплава сурьмы и свинца, серебра, платины и золота. А вот из кадмия аноды почти не используют, что обуславливается их экологической вредностью. Анод
из драгоценных металлов используют для того, чтобы повысить коррозионную стойкость, улучшить эстетические свойства предметов, а также для других целей. Кроме того, они пригодятся и для того, чтобы повысить электропроводность изделий.

В вакуумных электронных приборах анод
— это специальный электрод, который способен притягивать к себе любые летящие электроны, которые испущены катодом. В рентгеновских трубках и электронных лампах он имеет такую конструкцию, когда полностью поглощает все электроны. В электронно-лучевых трубках аноды являются элементами электронной пушки, которые поглощают только часть летящих электронов, формируя при этом электронный луч после себя. В полупроводниковых приборах электроды, которые подключаются к положительному источнику тока, когда прибор открыт, то есть он имеет небольшое сопротивление, называют анодом, а тот, что подключен к отрицательному полюсу, соответственно, — катодом.

Знак анода и катода

В специальной литературе часто можно встретить самое разное обозначение знака анода: «+» или «-». Это определяется особенностями рассматриваемых процессов. К примеру, в электрохимии считают, что катод — это электрод, на котором протекает процесс восстановления, а анод — это электрод, на котором протекает процесс окисления. При активной работе электролизера внешний источник тока обеспечивает на одном электроде избыток электронов и здесь происходит восстановление металла. Этот электрод является катодом. А на другом электроде, в свою очередь, обеспечивается недостаток электронов и происходит окисление металла, и его называют анодом.

При работе гальванического элемента, на одном из электродов избыток электронов обеспечивается уже не внешним источником тока, а именно реакцией окисления металла, то есть здесь отрицательным будет уже анод. Электроны, которые проходят через внешнюю цепь, будут расходоваться на протекание реакции восстановления, то есть катодом можно назвать положительный электрод.

Исходя из такого толкования, для аккумулятора аноды и катоды меняются местами в зависимости от того, как направлен ток внутри аккумулятора. В электротехнике анодом называют положительный электрод. Так электрический ток течет от анода к катоду, а электроны — наоборот.

Например, при электролитическом рафинировании металлов (меди , никеля и пр.) на катоде осаждается очищенный металл.

Катод в вакуумных электронных приборах

Катод у полупроводниковых приборов

Знак анода и катода

В литературе встречается различное обозначение знака катода — «-» или «+», что определяется, в частности, особенностями рассматриваемых процессов.

В электрохимии принято считать, что катод — электрод, на котором происходит процесс восстановления , а анод — тот, где протекает процесс окисления . При работе электролизера (например, при рафинировании меди) внешний источник тока обеспечивает на одном из электродов избыток электронов (отрицательный заряд), здесь происходит восстановление металла, это катод. На другом электроде обеспечивается недостаток электронов и окисление металла, это анод.

В электротехнике катод — отрицательный электрод, ток течет от анода к катоду, электроны , соответственно, наоборот.

См. также

Литература

Ссылки

• Рекомендации ИЮПАК по выбору знака для величин анодного и катодного токов

Wikimedia Foundation
.
2010
.

Синонимы
:

Смотреть что такое «Катод» в других словарях:

— (греч. kathodos спуск). Полюс гальванической пары, противоположный аноду. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КАТОД в гальванических элементах и вольтовом столбе отрицательный полюс, т. е. конец… … Словарь иностранных слов русского языка

катод
— а, м. cathode f. <англ. cathode < гр. kathodos путь вниз, спуск. Электрод, соединенный с отрицательным полюсом источника тока (в противоположность аноду). БАС 1. В действии таких приборов, как гальваническая баттарея, полярности нет и быть… … Исторический словарь галлицизмов русского языка

катод
— катод Плоская заготовка, получаемая методом электролиза, предназначенная для переплава. [ГОСТ 25501 82] катод Отрицательный электрод рентгеновской трубки [Система неразрушающего контроля. Виды (методы) и технология… … Справочник технического переводчика

— (от греч. kathodes ход вниз, возвращение; термин предложен англ. физиком М. Фарадеем в 1834), 1) отрицательный электрод электровакуумного или газоразрядного прибора, служащий источником эл нов, к рые обеспечивают проводимость межэлектродного пр… … Физическая энциклопедия

Эмиттер Словарь русских синонимов. катод сущ., кол во синонимов: 4 термокатод (1) … Словарь синонимов

КАТОД
— КАТОД, электрод, соединенный с отрицательным полюсом батареи. Если в жидкость погрузить две металлические пластины, соединенные с полюсами батареи, то различие между катодом и анодом скажется в следующем: если пластины, из к рых сделаны электроды … Большая медицинская энциклопедия

катод
— электровакуумного прибора; катод Электрод, основным назначением которого обычно является испускание электронов при электрическом разряде … Политехнический терминологический толковый словарь

— (от греческого kathodos ход вниз, возвращение), электрод электронного либо электротехнического прибора или устройства (например, электровакуумного прибора, гальванического элемента, электролитической ванны), характеризующийся тем, что движение… … Современная энциклопедия

— (от греч. kathodos ход вниз возвращение), в широком смысле электрод различных радио и электротехнических устройств или приборов (электронных ламп, гальванических элементов, электролитических ванн и т. д.), характеризующийся тем, что движение… … Большой Энциклопедический словарь

КАТОД, отрицательно заряженный ЭЛЕКТРОД в электролитическом элементе или ЭЛЕКТРОННОЙ ТРУБКЕ. В процессе ЭЛЕКТРОЛИЗА (где электрическая энергия используется для осуществления химических изменений) к нему притягиваются положительно заряженные ионы… … Научно-технический энциклопедический словарь

КАТОД, катода, муж. (греч. kathodos возвращение) (физ.). Отрицательный электрод; ант. анод. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

Книги

• Методы экспериментальной физики в избранных технологиях защиты природы и человека: Монография , Коржавый Алексей Павлович. В книге изложены избранные методы экспериментальной физики, созданные на основе вакуумных СВЧ-, газоразрядных лазеров и приборов отпаянного типа для защиты окружающей природной среды и…

m.katod-anod.ru

Назначение диода, анод диода, катод диода, как проверить диод мультиметром

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначениедиода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода. Проверка диодов очень похожа на проверку транзисторов.

katod-anod.ru

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

svetodiodinfo.ru

Обозначение светодиодов и других диодов на схеме

Название диод переводится как «двухэлектродный». Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т.д.

Название заключало в себе количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для детектирования радиосигнала.

Главное свойство диода – характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения. Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода.

УГО – условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.

Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.

Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т.е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.

В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:

Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:

Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания.

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

svetodiodinfo.ru

Как проверить диод мультиметром — Практическая электроника

В радиоэлектронике в основном применяются два типа диодов — это просто диоды, а также есть и светодиоды. Есть также стабилитроны, диодные сборки, стабисторы и тд. Но я их не отношу к какому то определенному классу.

На фото ниже у нас простой диод и светодиод.

Диод состоит из P-N перехода, поэтому весь прикол в проверке диода в том, что он пропускает ток только в одном направлении, а в другом не пропускает. Если это условие выполняется, то можно дать диагноз диоду — асболютно здоров. Берем наш известный мультик и крутилку ставим на значок проверки диодов. Подробнее об этом и других значках я говорил в статье Как измерить ток и напряжение мультиметром?.

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они по особенному — катод и анод. Если на анод подать плюс, а на катод минус, то ток через него спокойно потечет, а если на катод подать плюс, а на анод минус — ток НЕ потечет.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 миллиВольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец — катод. 436 миллиВольт — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 миллиВольт для кремниевых диодов, а для германиевых от 200 и до 400 миллиВольт. Далее меняем выводы диода местами.

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

А как же проверить светодиод? Да точно также! Светодиод — это точно тот же самый простой диод, но фишка его в том, что он светится, когда на его анод подают плюс, а на катод — минус.

Смотрите, он маленько светится! Значит вывод светодиодика, на котором красный щуп — это анод, а вывод на котором черный щуп — катод. Мультиметр показал падение напряжения 1130 миллиВольт. Это нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиодик не загорелся.

Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки, диодные мосты и стабилитроны? Диодные сборки — это соединение нескольких диодов, в основном 4 или 6. Находим схемку диодной сборки, и тыкаем щупами мультика по выводам этой самой диодной сборки и смотрим на показания мультика. Стабилитроны проверяются точно также, как и диоды.

www.ruselectronic.com

Маркировка диодов: таблица обозначений

Содержание:

1. Маркировка импортных диодов
2. Маркировка диодов анод катод

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

• Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
• Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

electric-220.ru

ДИОДЫ

Полярность

— learn.sparkfun.com

Добавлено в избранное

Любимый

47

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода. Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы.Есть несколько идентификаторов для поиска положительных и отрицательных контактов на светодиодах. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоскому краю , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра.Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода. Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

Диоды, безусловно, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

← Предыдущая страница
Что такое полярность?

Подключение светодиодов

Полярность светодиода

Светодиоды — это диоды, которые представляют собой электронные устройства, пропускающие ток только в одном направлении.Это означает, что светодиоды (и другие диоды) имеют положительную (+) и отрицательную (-) стороны. Для работы светодиода его необходимо подключить к источнику напряжения правильной стороной. Сторона подачи напряжения диода является положительной (+) стороной, она называется анодом . Отрицательная сторона называется катодом .

Поскольку диоды изготовлены из полупроводникового материала, они имеют очень определенное напряжение, при котором они будут включаться. Если напряжение питания, которое вы используете, больше, чем напряжение включения, вам понадобится резистор между одним из выводов светодиода и подключением к GND или к напряжению питания.

Светодиод резистор

Чтобы убедиться, что светодиод не повреждается слишком большим током, соединение между ним и источником напряжения требует резистора. Величина необходимого сопротивления зависит от того, какой ток будет использовать светодиод, чтобы он был достаточно ярким, чтобы видеть, но не настолько, чтобы он перегорел. Обычно это около 20 мА для большинства одноцветных светодиодов. Чтобы выбрать правильное значение сопротивления для светодиода, вам также необходимо знать, какое у него напряжение включения (Vf).Красный светодиод потребляет наименьшее количество напряжения для включения, около 1,8 В, в то время как некоторые синие светодиоды требуют более 3,0 В.

Чтобы решить, какое сопротивление вам нужно, вам нужно использовать закон Ома для тока через резистор. Этот ток равен той же величине, что течет к светодиоду, но напряжение на резисторе другое, потому что светодиод имеет напряжение включения, которое вы вычитаете из напряжения питания:

Напряжение резистора = напряжение питания - напряжение включения светодиода (Vf)

Для расчета сопротивления, необходимого при токе 20 мА для красного светодиода с Vf, равным 2.0 в:

R = (3,3 В - 2,0 В) / 0,02 А = 65 Ом

Вот небольшая таблица с несколькими вариантами резисторов для красных светодиодов с разными значениями Vf:

Все о светодиодах

Все о светодиодах — Учебное пособие Австралия

Здравствуйте и добро пожаловать в наш учебник, в котором мы рассмотрим все, что касается светодиодов.Прежде всего, что такое светодиод? Светодиод означает «светоизлучающий диод» и представляет собой электронный компонент, используемый для преобразования электрической энергии в световую. Этот процесс называется электролюминесценцией. Светодиодные технологии повсюду вокруг нас, индикаторы на бытовой электронике, автомобильные стоп-сигналы, экраны телевизоров, почти каждый электронный продукт будет использовать светодиоды в той или иной форме или форме. Широкое распространение светодиодной технологии обусловлено энергоэффективностью, компактной формой, прочностью и простотой использования по сравнению с традиционными формами освещения.Итак, теперь, когда мы знаем, что они полезны, как они на самом деле работают?

В этой статье мы будем использовать основную теорию и термины в области электроники, поэтому, если вы не знакомы с законом Ома, напряжением, током и другими подобными терминами, сначала ознакомьтесь с нашим ускоренным курсом по аналоговой электронике.

Принцип работы светодиодов

Светодиод, как следует из названия, представляет собой диод особого типа, который при активации излучает электромагнитную энергию (свет). Мы не будем вдаваться в подробности физики полупроводников, но диод состоит из P-N перехода.PN-переход представляет собой два полупроводниковых материала, один из которых обрабатывается (« легируется »), чтобы иметь большое количество электронов (N для отрицательных, поскольку электроны являются отрицательно заряженными частицами), а другой, который легирован, чтобы иметь меньше электронов или дырок. ‘где электроны отсутствуют (P означает положительный, поскольку отсутствие электронов создает положительный заряд). Когда через этот переход проходит ток, электроны прыгают со стороны N на сторону P, чтобы заполнить дырки, когда электроны движутся по цепи, и когда электроны пересекают этот зазор, выделяется энергия (в случае светодиодов, световая энергия) .Физика нижнего уровня немного сложнее, но достаточно сказать, что вы можете контролировать длину волны излучаемой энергии (длина волны соответствует цвету видимого света), изменяя конструкцию светодиода и материалы, используемые для создания светодиода. PN переход.

Пользователь: S-kei — Файл: PnJunction-LED-E.PNG, CC BY-SA 2.5

Говоря о цветах, светодиоды доступны в широком диапазоне цветов, форм, размеров и интенсивности (яркости), однако людей часто сбивает с толку то, почему синие светодиоды обычно дороже, чем светодиоды других цветов.Это связано с тем, что в то время как цвета, такие как красный, зеленый и инфракрасные светодиоды, существуют уже почти полвека, синие светодиоды существуют только десятилетие или два, потому что для их изготовления требуется другой материал и другой процесс изготовления (нитрид галлия GaN). Однако в настоящее время вы можете получить светодиоды практически любого цвета, включая светодиоды невидимого спектра, такие как инфракрасные (используемые в пультах дистанционного управления) и ультрафиолетовые.

Конструкция светодиода

Светодиод — довольно простое устройство, оно состоит из эпоксидного корпуса (прозрачного или цветного) с полупроводниковым кристаллом посередине, прикрепленным к двум выводам.Два вывода диода известны как анод и катод. Анод светодиода — это положительный вывод, а катод — отрицательный вывод. На стандартных светодиодах со сквозным отверстием корпус с одной стороны будет иметь уплощенный край, вывод на этой стороне является катодом и обычно также является более коротким выводом. Светодиоды, как и диоды, являются поляризованными устройствами, что означает, что они пропускают ток только в одном направлении. Если неправильно вставить светодиод в схему, он не сломается, просто не загорится.

By Inductiveload — собственная работа загрузчиком, нарисованная в Solid Edge и Inkscape., Общественное достояние

Приятно знать и все такое, но как на самом деле использовать светодиоды? Давайте взглянем.

Использование светодиодов

Несмотря на то, что существует множество различных типов светодиодов для различных приложений, включая автомобильное и домашнее освещение, сегодня мы сосредоточимся конкретно на стандартных типах светодиодов, используемых в электронике. Эти светодиоды доступны в различных формах, таких как корпуса со сквозными отверстиями 10–3 мм и корпуса SMD, однако принцип тот же. При использовании светодиодов необходимо учитывать 2 важные характеристики, чтобы они работали должным образом.Поскольку светодиоды — это просто особый тип диодов, многие из обсуждаемых здесь принципов применимы и к диодам.

Автор Afrank99 — Собственная работа, CC BY-SA 2.0

прямое напряжение:

Чтобы светодиод излучал свет, необходимо приложить к нему определенное напряжение. Это известно как «прямое напряжение», или, другими словами, светодиод вызывает потерю фиксированного напряжения на нем, а это необходимо для генерации света. Для большинства светодиодов это значение находится в пределах 1.7–3,3 В в зависимости от цвета излучаемого света (для синего светодиода требуется более высокое прямое напряжение, чем для красного светодиода).

прямой ток:

Как и в случае с электронным компонентом, светодиод является нагрузкой в ​​цепи, и когда цепь замыкается, течет ток. Прямой ток светодиода относится к количеству тока, который он будет потреблять при работе с предполагаемой яркостью. Для большинства светодиодов это значение находится в диапазоне 15-20 мА, и важно принять это к сведению, так как если светодиоды потребляют слишком большой ток, он значительно сократит его срок службы (синий светодиод, подключенный непосредственно к источнику питания 12 В без ограничения тока, будет разрушен в несколько секунд).Из-за чрезвычайно низкого потребления тока по сравнению с яркостью светодиоды заменяют традиционные формы освещения почти во всех областях благодаря своей эффективности.

Защита светодиодов с помощью токоограничивающего резистора:

Итак, прямой ток и напряжение важны, так как же обеспечить безопасное и эффективное питание наших светодиодов? Что ж, поскольку большинство источников питания будут иметь большее прямое напряжение и будут обеспечивать подачу большего, чем прямой ток, нам нужно создать дополнительную нагрузку на нашу схему, поэтому мы используем резистор.

Если вы прочитали ускоренный курс по аналоговой электронике, вы получите хорошее представление о том, как работают резисторы, но давайте быстро подведем итоги. Задача резисторов — (как вы уже догадались) противостоять потоку электронов (току), и любая резистивная нагрузка вызовет падение напряжения на ней. Таким образом, мы можем использовать резистор для ограничения тока, подаваемого на наш светодиод, и вычислить необходимое сопротивление — это простой вопрос применения закона Ома: V = IR (напряжение = ток x сопротивление). Так что давайте копаться!

Рассмотрим следующие характеристики типичного красного светодиода с прямым напряжением 1.8 В и прямой ток 20 мА. Для моделирования мы будем использовать источник питания 9 В.

Итак, мы будем использовать закон Ома, чтобы найти необходимое значение сопротивления, поэтому мы изменим формулу так, чтобы R = V / I, нам просто нужно найти падение напряжения на резисторе и ток, чтобы получить сопротивление. Если светодиод упадет на 1,8 В, еще 7,2 В упадет на остальную часть цепи (наш резистор), поэтому V = 7,8. Поскольку мы хотим ограничить ток в цепи до 20 мА, I = 0.02 (Амперы). Итак, теперь мы можем разделить 7,2 на 0,02, чтобы получить: 360. Следовательно, нам нужен ограничивающий ток резистор на 360 Ом.

Вот и все, теперь вы можете рассчитать номинал резистора, необходимого для питания любого светодиода. Попробуйте решить другую проблему, используя V = IR, где у светодиода прямое напряжение 2,2 В, прямой ток 18 мА, а источник питания — 12 В, и опубликуйте свои ответы в комментариях ниже!

Управление яркостью

Если вы хотите отрегулировать яркость светодиода, вы можете увеличить резистор ограничения тока, чтобы уменьшить ток светодиода и уменьшить яркость, однако убедитесь, что вы не опускаетесь ниже расчетного значения резистора.Это нормально для постоянной фиксации яркости, однако, в отличие от ламп накаливания (традиционных световых шаров, использующих многожильную нить накала), вы не можете отрегулировать яркость, просто изменив напряжение на светодиодах. Вы получите странный ответ, и это не будет приятным плавным изменением. Вместо этого для управления яркостью светодиода вы используете ШИМ.

PWM более подробно обсуждается в других наших руководствах, однако концепция довольно проста. Вы включаете и выключаете светодиод быстрее, чем человеческий глаз может воспринимать как отдельные вспышки, а соотношение времени включения / выключения на определенной частоте воспринимается человеческим глазом как увеличение / уменьшение яркости.Для получения более подробной информации о том, как работает PWM, ознакомьтесь с этим руководством по DAC для Raspberry Pi.

Использование нескольких светодиодов: последовательное или параллельное соединение

Итак, использование одного светодиода — это нормально, но как насчет того, чтобы подключить более одного светодиода к источнику питания, и все они загорятся? Вы могли подумать, что мы могли бы просто соединить один за другим с помощью резистора на конце, это называется последовательным соединением. Однако, если мы это сделаем, у каждого светодиода будет падение напряжения, что означает, что каждый последующий светодиод будет иметь все меньше и меньше доступного напряжения, а это означает, что светодиоды будут становиться тусклее и тусклее по мере того, как вы спускаетесь по цепи.Что нам нужно сделать, так это соединить их параллельно, как показано:

Таким образом, каждый светодиод находится в своем собственном контуре цепи, и ни один светодиод не получает больше энергии, чем другой. Но будьте осторожны, скажем, вам нужен резистор на 360 Ом для одного светодиода, как показано выше, вы не можете использовать один резистор на 360 Ом для всех светодиодов, потому что это значение предназначено для ограничения тока до 20 мА, но если у вас есть несколько светодиодов, подключенных параллельно, ток, потребляемый для них, складывается, поэтому нам нужно пересчитать текущее потребление всех светодиодов вместе взятых.

RGB и цифровые светодиоды

Каким бы захватывающим ни был одноцветный светодиод, большим преимуществом светодиодов является то, что из-за их небольшого размера вы можете объединить несколько светодиодов в один корпус, чтобы создать светодиод RGB (красный, синий, зеленый), который создает цвета в видимом диапазоне. спектр благодаря аддитивному свету. Использовать эти светодиоды просто: у них есть общий вывод (катод или анод) и отдельный вывод для каждого цвета, который вы можете использовать для независимого управления каждым цветовым каналом.Это здорово, но представьте, что вы используете их много и сколько булавок потребуется для их управления. В последние годы мы стали свидетелями разработки светодиодов с цифровой адресацией, которые объединяют светодиод RGB и крошечный чип контроллера в стандартный корпус и позволяют управлять огромными их полосами с помощью одного вывода микроконтроллера! Для получения дополнительной информации об этих типах светодиодов ознакомьтесь с нашим руководством по NeoPixels with Particle.

Что теперь?

Это почти все основы использования светодиодов. Вы можете пойти и создать свои собственные впечатляющие устройства с использованием света и чудес.Если у вас есть другие вопросы, дайте нам знать в комментариях ниже. Удачного создания!

Привет и добро пожаловать в наш учебник, в котором мы рассмотрим все, что касается светодиодов. Прежде всего, что такое светодиод? Светодиод означает Light E …

Светодиодный анодный катод — Как обсудить

Катод светодиодный анод

В чем разница между общим анодом и катодом? Термины катод и анод используются для обозначения клемм поляризованного электрического устройства.Основное различие между анодом и катодом состоит в том, что анод обычно является выводом, через который (нормальный) ток поступает в устройство извне, а катод — выводом, через который выходит (нормальный) ток.

Что такое свинцовый анод?

Свинцовый анод — это металлический свинцовый анод. Однако свинцовые аноды не являются чистым свинцом и обычно изготавливаются из металлических сплавов, чтобы лучше проводить электричество и правильно функционировать в электронном устройстве. Эти типы анодов не всегда имеют одинаковый состав.

Короткий вывод является катодом светодиода?

У двухпроводной светодиодной лампы короткий провод является катодом (отрицательным) и расположен на плоском крае линзы. Но онлайн-фотографии продажи 4-х проводов показывают, что второй провод с плоской стороны является самым длинным и имеет заряд, а остальные 3 провода имеют противоположный заряд.

С какой стороны расположены анод и катод?

Положительная сторона называется анодом, а отрицательная сторона — катодом.Обозначение диодной схемы с маркированными анодом и катодом. Ток через диод может течь только от анода к катоду, что объясняет, почему так важно правильно заменить диод.

Анод отрицательнее катода?

В гальваническом (гальваническом) элементе анод считается отрицательным, а катод — положительным. Однако реакция остается той же: электроны движутся от анода к положительному выводу батареи, а электроны движутся от батареи к катоду.

Что такое катод, анод и электрод?

Анод — это электрод, который принимает электричество. Катод — это электрод, от которого излучается или течет ток. Анод обычно является положительной стороной. Катод — это отрицательная сторона. Он действует как донор электронов.

Каков заряд анода и катода?

Каков заряд анода и катода? В гальваническом (гальваническом) элементе анод считается отрицательным, а катод — положительным.Это кажется уместным, потому что анод является источником электронов, а поток электронов — катодом.

Какой конец светодиода является катодом и анодом?

Для физического светодиода самый длинный провод (или ответвление) светодиода — это анод. Катод маркируется на краю корпуса светодиода плоской поверхностью, как показано на схеме. Другой способ узнать, какой провод является анодом, а какой — катодом, — это посмотреть на две пластины на концах проводов внутри корпуса светодиода.Большая пластина — это катод.

Почему используются разные типы свинцовых анодов?

Гальванические аноды изготавливаются из свинцовых сплавов разного состава для лучшей электропроводности и коррозионной стойкости. Каждый тип свинцового анода имеет преимущества, которые делают его пригодным для множества применений.

В чем разница между анодом и катодом?

Следовательно, катод — это электрод, от которого течет ток от поляризованного электрического устройства.Кроме того, анод — это электрод, через который ток попадает в поляризованное электрическое устройство. Термины были окончательно сформулированы в 1834 году Уильямом Уэвеллом, который адаптировал слова из греческого слова (cathodos), «потомки» или «ниже».

Как электроны попадают в анод и выходят из него?

Токи вне устройства обычно переносятся электронами в металлическом проводнике. Поскольку электроны заряжены отрицательно, направление электронного потока противоположно направлению нормального потока.Следовательно, электроны покидают устройство через анод и попадают в устройство через катод.

Откуда в физике слово анод?

После последующего открытия электрона, который технически легче запомнить и навсегда исправить, хотя и исторически неверен, была предложена этимология: анод, от греческого анода, очень высокий, путь (вверх) от ячейки (или другое устройство) для электронов.

Что такое свинцовый анодный стержень

Одним из распространенных применений свинцового анода является его включение в устройство как часть электролитических ячеек.В этих устройствах аноды проводят электрические токи высокой плотности и имеют форму стержней в форме пальцев.

Из какого металла изготавливают анодные стержни?

Еще одним популярным металлом, используемым для изготовления анодных стержней, является магний. Это, вероятно, самый распространенный металл, используемый в современных водонагревателях, хотя он плохо работает в регионах с жесткой водой.

Почему анодные стержни важны в водонагревателе?

Анодный стержень — одна из важнейших частей стандартного котла, поскольку он предотвращает коррозию и окисление резервуара.Но срок службы анодного стержня обычно намного короче, чем у водонагревателя, поэтому вы должны регулярно проверять его и заменять каждые несколько лет. Для чего используется анодный стержень?

Что делает цинковый анод для водонагревателя?

Цинковый анод Цинковые стержни состоят из комбинации алюминия и цинка: 1 часть цинка на 10 частей алюминия. Цинк используется для уменьшения запаха серы, который может повлиять на некоторые резервуары для воды, хотя современные водонагреватели, как правило, не поставляются с заводскими установками цинковых анодных стержней.

Как мне вынуть анодный стержень из водонагревателя?

После ослабления (разводным ключом, замками для труб, торцевым ключом и т. Д.) Шток должен выйти прямо. Если в вашем водонагревателе нет отдельного отверстия для анодной штанги, скорее всего, он подключен к выходу горячей воды.

Что такое свинцовый анодный кабель

Этот кабель часто используется в качестве кабеля питания постоянного тока в приложениях катодной защиты, таких как анодные кабели, соединительные кабели, тканевые соединения, соединительные кабели, испытательные кабели и т. Д.Он также может использоваться для подводной установки в резервуарах для воды, морских сооружениях и т. Д.

Какой провод использовать для установки анода?

Электрическое соединение с трубой должно быть выполнено с помощью четырех проводов сечением 16 мм 2 на анод, которые термически привариваются к трубе после установки анода. Жилы должны состоять из сплошного отожженного медного проводника сечением 16 мм2, соответствующего IEC 228, класс 2, минимальной длиной 250 мм.

Что может сделать переходной анодный провод для катодной защиты?

Сделанный с помощью омического шунта, кабель анодного адаптера может измерять разность напряжений между двумя сторонами шунта, что позволяет использовать токоизмерительные клещи на амперметре.Когда анодный адаптер установлен с соответствующим комплектом изоляции, провод адаптера замыкает металлический путь, необходимый для замыкания цепи катодной защиты.

На что обращать внимание при установке гальванического анода?

При установке гальванических анодов одним из наиболее важных моментов, которые следует учитывать, является процесс заполнения анода, чтобы гарантировать отсутствие пустот вокруг анодов. Это может быть проблемой при использовании анодов с гальваническим покрытием, размещенных вертикально в резьбовых отверстиях.

Что такое свинцовый анодный светильник

Для физического светодиода самый длинный провод (или ответвление) светодиода — это анод. Катод маркируется на краю корпуса светодиода плоской поверхностью, как показано на схеме. Другой способ узнать, какой провод является анодом, а какой — катодом, — это посмотреть на две пластины на концах проводов внутри корпуса светодиода. Большая пластина — это катод.

Какие аноды и катоды у светодиода?

Светодиод имеет положительный вывод, известный как анод, и отрицательный вывод, известный как катод.Светодиод должен быть подключен в цепи в правильном направлении; обратите внимание на полярность светодиода. На следующем изображении показано, как схематический символ светодиода соответствует физическому светодиоду :.

Что происходит с анодом и катодом при реверсировании тока?

Когда ток через устройство меняет направление, электроды действуют таким образом, что анод становится катодом, а катод становится анодом при приложении обратного тока, за исключением диодов, в которых обозначение электродов всегда основано на постоянном токе.

Откуда взялись термины анод и катод?

Кроме того, анод — это электрод, через который ток поступает в поляризованное электрическое устройство. Термины были окончательно доработаны в 1834 году Уильямом Уэвеллом, который адаптировал слова из греческого слова (cathodos), «потомки» или «ниже». Уильям посоветовался с Майклом Фарадеем по поводу определения условий.

Что такое свинцовый анодный стержень

Накручивают на крючок или винт и приклеивают ко дну. Все их аноды из свинцового сплава доступны с литыми бронзовыми или медными крючками, расплавленными на полюсах, и свинцом, выжженным в материале анода.(Все nobbins и хот-пруты, используемые для однородного склеивания, изготовлены из того же сплава, что и материал анода.)

Какие сплавы используются в аноде?

Обычными сплавами для гальваники анодов являются чистое олово, чистый свинец, олово / свинец и различные бессвинцовые сплавы. Специальные сплавы доступны по запросу. Как главный дистрибьютор сплавов AIM, они предлагают широкий ассортимент хромовых анодов марки Electropure в экструдированных размерах, размерах ячеек и корзин.

Какие аноды используются в гальванике?

оловянно-свинцовые аноды изготовлены из материалов высокой чистоты и используются для гальваники, декоративного и твердого хромирования, общепромышленного покрытия и сопротивления травлению.Они также сокращают отходы. Какие сплавы можно использовать для плакирования? Обычными сплавами для гальваники анодов являются чистое олово, чистый свинец, олово / свинец и различные бессвинцовые сплавы.

Можно ли использовать специальный анод для Chrome?

Вместо использования нескольких анодов для равномерного и эффективного нанесения хрома, один индивидуальный анод может обеспечить равномерное распределение одновременно. Вы можете вставить медные провода любого размера в анод любым способом, которым хотите подключить к линии электропередачи.

Что такое свинцовый анодный провод

Жертвенные аноды имеют подводящие провода или профилированные ленты, которые обеспечивают их соединение с конструкцией, которую они защищают. Если имеются подводящие провода, их можно закрепить сваркой или механическим соединением. Без этих кабелей расходный анод не может подвергнуться коррозии из-за защищаемого металла.

Зачем нужен анодный провод в светодиодах?

Анод — это точка, в которой положительный ток должен течь в устройство от самого положительного порта питания, чтобы включить его.Зачем светодиодам проводное подключение? Перемычка корпуса и кабель — это устройство, передающее электрический ток от печатной платы к диодам.

Почему анод называется жертвенным положительным электродом?

2) Положительный расходуемый анодный электрод. В электролизе электрод, подключенный к положительной клемме зарядного устройства, называется анодом. Анод также называют расходуемым электродом или отработанным электродом, поскольку можно ожидать, что он будет разрушаться и сильно сжиматься во время процесса.

Как определить катод и анод светодиода?

Иногда символ диода сбивает светодиод с толку, внутри очень хорошо видны катод и анод светодиода. Светодиоды или светодиоды не имеют маркировки для идентификации катода (ve, GND) или анода (+ ve). Я надеюсь, что следующее изображение поможет решить эту проблему идентификации.

Что составляет светоизлучающий диод (LED)?

Светодиоды (LED) — это электрический источник света, состоящий из двух электродов, контактирующих друг с другом.Ток течет только в одном направлении, через анод и обратно через катод.

Какая положительная сторона светодиода?

Анод — это положительная сторона светодиода (информация о полярности светодиода). Светодиоды являются диодами и пропускают электрический ток только в одном направлении от анода (+) к катоду ().

Что нужно знать о светодиодах?

Здесь показан символ светодиода, используемый в принципиальных схемах: Светодиод имеет положительный вывод, называемый анодом, и отрицательный вывод, называемый катодом.Светодиод должен быть подключен в цепи в правильном направлении; обратите внимание на полярность светодиода.

Что такое свинцовая анодная пластина

Аноды из свинцового сплава широко используются для твердого хромирования. Свинцовые сплавы обычно доступны в форме олова, сурьмы и серебра. Аноды имеют тенденцию к разложению и / или коррозии со временем под воздействием определенных восстанавливающих ионов или кислот в гальванической ванне.

Как свинец влияет на покрытие анода?

Свинец разрушается хромовой кислотой и образуется изолирующий слой хромата свинца (желтый), если аноды не были предварительно обработаны.Этот хромат свинца нарушает прохождение гальванического тока, но его можно легко избежать, преобразовав рабочую поверхность анодов в пероксид свинца.

Насколько велики стыковые секции для анодного покрытия?

Доступны профили для деревообработки длиной примерно 8 (мм). Свинец подвергается воздействию хромовой кислоты и образуется изолирующий слой из хромата свинца (желтый), если аноды не были предварительно обработаны.

Можно ли использовать свинцовый анод в хромовой ванне?

В ваннах с хромом также могут использоваться восстанавливающие кислоты, которые со временем разъедают анод.Аноды из свинцового сплава не так подвержены коррозии фторсодержащими электролитами или кислотными растворами, как некоторые другие анодные материалы.

Что такое свинцовая анодная система

Свинцовый анод — это металлический свинцовый анод. Однако свинцовые аноды не являются чистым свинцом и обычно изготавливаются из металлических сплавов, чтобы лучше проводить электричество и правильно функционировать в электронном устройстве.

В чем разница между анодом и катодом?

Родственный антоним. Противоположным аноду является катод.Когда ток через устройство меняет направление, электроды действуют так, что анод становится катодом, а катод становится анодом при приложении обратного тока, за исключением диодов, где обозначение электродов всегда основано на постоянном токе.

Какой анод нужен для катодной защиты?

Анод должен иметь высокий анодный КПД (ток, генерируемый при растворении металла, должен быть доступен для катодной защиты).

Где на светодиодах расположен катод?

Для физического светодиода самый длинный провод (или ответвление) светодиода — это анод. Катод маркируется на краю корпуса светодиода плоской поверхностью, как показано на схеме. Еще вопрос: как распознать светодиодный пинцет?

Какая положительная сторона светодиодной схемы?

На картинке выше вы можете видеть, что самый длинный провод в цепи светодиода — это анод, и он всегда должен быть подключен к положительной стороне вашей цепи.Более короткий провод считается катодом и всегда идет к отрицательной или заземленной стороне цепи светодиода.

Как определить, является ли светодиод анодным или положительным?

Светодиод через отверстие. Если у светодиода два провода, один длиннее другого, самый длинный провод — это положительный провод (также известный как анод). Если у светодиода два провода одинаковой длины, вы можете посмотреть на металлическую пластину внутри светодиода.

Короткий вывод — катод светодиода.

Обычно со светодиодами видно, что длинный контакт является анодом, а короткий контакт — катодом.Также часто говорят, что когда вы смотрите на светодиод, большая пластина является катодом, а маленькая пластина — анодом. Однако, согласно даташиту, этот светодиод LiteOn имеет анод на коротком контакте.

Почему светодиоды нужно подключать последовательно?

Светодиоды всегда следует подключать последовательно с резистором. Светодиоды представляют собой диоды, а это означает, что ток через светодиод может течь только от анода к катоду, а не наоборот. Если светодиод неправильно подключен в цепи (анод к отрицательному, а катод к положительному), он будет поляризован в противоположном направлении и не будет излучать свет.

Какой провод у светодиода длиннее?

Если у светодиода два провода, один длиннее другого, самый длинный провод — это положительный провод (также известный как анод).

Какая положительная сторона светодиода?

Более длинная сторона — это положительная сторона светодиода, называемая «анодом», а более короткая сторона — это отрицательная сторона, называемая «катодом». В светодиодах ток может течь только от анода (положительная сторона) к катоду (отрицательная сторона) и никогда в обратном направлении.

Где найти катод светодиода?

Полярность светодиода. Катод маркируется на краю корпуса светодиода плоской поверхностью, как показано на схеме. Другой способ узнать, какой из проводов является анодом, а какой — катодом, — это посмотреть на две пластины на концах проводов в корпусе светодиода. Большая пластина — это катод.

Какой провод в дырчатом светодиодах?

Светодиоды со сквозными отверстиями Когда светодиод имеет два вывода, один длиннее другого, самым длинным выводом является положительный вывод (также известный как анод).Если у светодиода два провода одинаковой длины, вы можете посмотреть на металлическую пластину внутри светодиода.

Короткий вывод катода на светодиодном цеппелине

Led Zeppelin IV. Он был спродюсирован гитаристом Джимми Пейджем и записывался в основном в особняке Хедли Грейндж с декабря 1970 по февраль 1971 года. В альбом вошла одна из самых известных песен группы, Stairway to Heaven.

Кто участники группы Led Zeppelin?

Для использования в других целях, см Led Zeppelin (значения).Led Zeppelin — английская рок-группа, образованная в Лондоне в 1968 году. В состав группы входили вокалист Роберт Плант, гитарист Джимми Пейдж, бас-клавишник Джон Пол Джонс и барабанщик Джон Бонэм.

Есть ли история о Led Zeppelin и девушке?

Однако в некоторых версиях этой истории утверждается, что вовлеченная девушка не была добровольцем, а интерес Led Zeppelin к оккультизму обычно добавляет этой истории оттенок тьмы. Проблема, как указал Сноупс (среди многих других отрывков), заключается в огромном количестве версий этой истории.

Где жилой дом на Led Zeppelin IV?

Жилой комплекс в альбоме — это башня Солсбери в районе Лэдвуд в Бирмингеме. Пейдж заявил, что обложка четвертого альбома была призвана подчеркнуть дихотомию город / страна, которая изначально появилась на Led Zeppelin III, и напомнить, что люди должны заботиться о планете.

Короткий вывод является катодом на светодиодной звезде

Обычно со светодиодами вы можете видеть, что длинный контакт является анодом, а короткий контакт — катодом.Также часто говорят, что когда вы смотрите на светодиод, большая пластина является катодом, а маленькая пластина — анодом.

В чем разница между анодом и катодом на светодиодах?

\\ $ \\ начальная группа \\ $. Обычно со светодиодами вы можете видеть, что длинный контакт является анодом, а короткий контакт — катодом. Также часто говорят, что когда вы смотрите на светодиод, большая пластина является катодом, а маленькая пластина — анодом. Однако, согласно даташиту, этот светодиод LiteOn имеет анод на коротком контакте.

Какой у светодиода катод или длинный штырь?

Часто можно увидеть, что в светодиодах длинный провод является анодом, а короткий — катодом.

Короткий вывод является катодом светодиодной лампы.

Если светодиод имеет два провода одинаковой длины, вы можете посмотреть на металлическую пластину внутри светодиода. Меньшая пластина относится к положительному выводу (аноду), большая пластина относится к отрицательному выводу (катоду).

Как выглядит катод светодиода?

Типичный светодиод с коаксиальными проводами имеет плоский наконечник на корпусе и более короткий провод, который является катодом.Положительный провод (анод) — самый длинный провод. Другой способ — поднести устройство к свету, чтобы вы могли видеть внутреннюю структуру. Катод (или наковальня) похож на флаг.

В чем разница между анодом и анодным выводом?

Если у светодиода два провода, один длиннее другого, самый длинный провод — это положительный провод (также известный как анод). Если у светодиода два провода одинаковой длины, вы можете посмотреть на металлическую пластину внутри светодиода. Меньшая пластина относится к положительному выводу (аноду), большая пластина относится к отрицательному выводу (катоду).

Короткий провод является катодом светодиодной лампы.

Для физического светодиода самый длинный провод (или ответвление) светодиода является анодом. Катод маркируется на краю корпуса светодиода плоской поверхностью, как показано на схеме. Другой способ узнать, какой провод является анодом, а какой — катодом, — это посмотреть на две пластины на концах проводов внутри корпуса светодиода.

Короткий вывод катода на светодиодное зеркало

Возьмите мультиметр и оставьте его в режиме проверки диодов.Подключите один провод от светодиода к щупу DMM COM, а другой к КРАСНОМУ щупу. Когда вы получаете показания цифрового мультиметра, провод, подключенный к COM, является катодом, а другой — анодом. Если нет, переверните индикатор и проверьте еще раз.

Какая сторона имеет анод, а сторона катода

Какая сторона диода является анодом, а какая — катодом? У вас есть способ легко запоминать положительные моменты? Анод и катод помечены символом. A означает анод, K означает катод.Вы можете посмотреть на треугольник и увидеть, что сторона «А» находится перед анодом.

Где протекает реакция окисления на аноде и катоде?

Действует как акцептор электронов. В электролитической ячейке реакция окисления происходит на аноде. При электролизе на катоде протекает реакция восстановления. В гальванических элементах анод может стать катодом. В гальванических элементах катод может стать анодом.

Как ток движется от катода к аноду?

Катод.Поскольку катод может генерировать электроны, которые обычно являются электрическими компонентами, можно сказать, что катоды генерируют заряд или ток течет от катода к аноду. Это может сбивать с толку, потому что направление тока определяется тем, как движется положительный заряд.

Что такое электрод, а какой катод?

Проще говоря, электрод — это проводник, который помогает установить электрический контакт с неметаллической частью цепи.Электроды состоят из двух основных точек, называемых катодом и анодом, которые по существу описывают направление тока. Что такое катод и анод? Посмотрим, что именно означают катод и анод.

На какой стороне расположены анод и катодная планка.

Анод находится на положительной стороне электрода, а катод — на отрицательной стороне.

Какая положительная сторона диодной цепи?

Положительная сторона называется анодом, а отрицательная сторона — катодом.Обозначение диодной схемы с обозначенными анодом и катодом. Ток через диод может течь только от анода к катоду, что объясняет, почему так важно правильно заменить диод.

Как диод для поверхностного монтажа маркирует катод?

Верхний диод выпрямителя 1N4001 имеет серое кольцо на катоде. Под катодом расположен сигнальный диод 1N4148 с черным кольцом. Ниже показаны два диода для поверхностного монтажа, каждый с линией, указывающей, какой провод является катодом.

Почему символы анода и катода на диодной цепи?

Обозначение диодной схемы с маркированными анодом и катодом. Ток через диод может течь только от анода к катоду, что объясняет, почему так важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какой-то индикатор для анодного или катодного выхода.

Куда уходят электроны, покидая анод?

Направление нормального тока (поток положительных зарядов) в цепи противоположно направлению потока электронов, поэтому электроны (отрицательно заряженные) выходят из анода во внешней цепи.В гальваническом элементе анод — это электрод, на котором происходит реакция окисления.

Отрицательный электрод — это анод в батарее?

Производители аккумуляторов могут рассматривать отрицательный электрод как анод, особенно в своей технической документации. Хотя это технически неверно, это решает проблему того, какой электрод является анодом во вторичной (или перезаряжаемой) ячейке. Согласно традиционному определению, анод уравновешивает крайности между циклами заряда и разряда.

На какой стороне расположены анод и катод

Анод и катод помечены символом. A означает анод, K означает катод. Вы можете посмотреть на треугольник и увидеть, что сторона «А» находится перед анодом.

Чем символ светодиода похож на символ диода?

Символ светодиода аналогичен символу светодиода с дополнительными стрелками. Кажется, что эти стрелки указывают в противоположном направлении от треугольника. Светодиод — это поляризованный компонент с анодным и катодным выводами.

Какая сторона имеет анод и катод?

Катод — это электрод, от которого излучается или течет ток. Анод обычно является положительной стороной. Катод — это отрицательная сторона. Он действует как донор электронов.

Какой катод, а какой анод?

Цинкование широко распространено и может использоваться во многих областях, как в технических установках, так и в повседневной жизни. На фото ниже видно, что головка гвоздя (утюг) является анодом, а острый конец, покрытый медью, становится катодом.Железо окисляется и образует ионы в результате реакции :.

Куда идет катод в светодиодах?

Возьмите светодиод и внимательно посмотрите, где провода входят в светодиод. Посмотрите на кольцо на слегка торчащем крае. Вы увидите, что это кольцо с одной стороны плоское. Это катод! а другой — анод.

Какая сторона имеет анод и катодную звезду

Анод — это электрод, который принимает электричество. Катод — это электрод, от которого излучается или течет ток.Анод обычно является положительной стороной. Катод — это отрицательная сторона. Он действует как донор электронов. Он действует как акцептор электронов.

Катод в гальваническом элементе положительный или отрицательный?

В гальваническом (гальваническом) элементе анод считается отрицательным, а катод — положительным. Это кажется уместным, потому что анод является источником электронов, а поток электронов — катодом. Окисление происходит на аноде или катоде?

Является ли анод положительным или отрицательным в электролитической ячейке?

Когда вы берете гальванический элемент, анод имеет отрицательную природу, и электроны перемещаются в основном за пределы цепи.В электролизере снова положительный. Также анодом может быть пластина или провод с избытком положительного заряда. Разница между анодом и катодом.

Светодиодный индикатор катода анода

В целях идентификации светодиоды предоставляют уникальный способ идентифицировать ваши соединения как анод или катод. Иногда смущает символ диода светодиод, внутри очень хорошо видны катод и анод светодиода. Светодиоды или светодиоды не имеют маркировки для идентификации катода (ve, GND) или анода (+ ve).

Что происходит на аноде и катоде?

Как правило, анод притягивает катодные анионы и катионы, поэтому эти электроды названы так. Анод — это электрод, через который ток покидает ячейку и происходит окисление, а катод — это электрод, через который ток входит в ячейку и происходит восстановление.

Катод — это положительный электрод?

Другими словами, катод — это положительный электрод батареи и отрицательный электрод электролитической ячейки.Электрический ток течет в направлении, противоположном направлению электронов.

Происходит ли восстановление на катоде?

Ответ: Восстановление всегда происходит на катоде, а окисление всегда происходит на аноде. Поскольку распад — это добавление электронов, электроны должны перейти к месту восстановления.

Восстанавливается ли анод или катод?

Анод — это элемент, который теряет электроны (восстановление), поэтому окисление всегда происходит на аноде, а катод — это элемент, который приобретает электроны (окислитель), поэтому восстановление всегда происходит на катоде.

Какая связь между катодом и анодом?

1 ответ. Соединение между катодом и анодом включает передачу электрического заряда между ними. Катод — это отрицательный полюс батареи, у которой нет электрического потенциала. Анод — это положительный полюс батареи, имеющий максимальный электрический потенциал батареи.

Как отличить катод от анода?

Основное различие между анодом и катодом состоит в том, что анод является положительным выводом, а катод — отрицательным выводом.

В чем разница между анодом и катодом?

Анод — это электрод, через который ток покидает ячейку и происходит окисление, а катод — это электрод, через который ток входит в ячейку и происходит восстановление. Основное различие между анодом и катодом состоит в том, что анод является положительным выводом, а катод — отрицательным выводом.

Какие материалы можно использовать в качестве анода и катода?

Ионы лития содержатся как в катодных, так и в анодных материалах литий-ионных батарей.В обычных батареях в качестве анода используется литий-графит (LiC 6), а в качестве катода — оксид лития-кобальта (LiCoO 2).

Электроны текут с анода или с катода?

Это поток электронов через проводящий материал, который представляет собой электрический ток, и электроны всегда текут от отрицательного к положительному. Следовательно, электроны имеют тенденцию выходить из катода, который является отрицательной клеммой, и из анода, которая является положительной клеммой.

Является ли анод положительным электродом?

Анод Анод — это положительно заряженный электрод.Анод притягивает электроны или анионы. Анод может быть источником положительного заряда или акцептором электронов.

Как использовать обычный анодный RGB-светодиод с Arduino?

Использование светодиода RGB с общим анодом (AC) с Arduino. Постройте схему: поместите светодиод в модель. Подключите общий анод светодиода к выводу 5V Arduino (на общем катоде он подключен к выводу GND). Подключите каждый из цветных светодиодных заголовков (красный, зеленый и синий) к цифровым контактам на Arduino и натяните на них резисторы 221 Ом.

Как использовать схему с общим катодом с Arduino?

Обычные катодные цепи просты в использовании, и их кодирование несложно. Чем выше значение, тем интенсивнее будет соответствующий цвет. Это называется источником энергии. Поместите светодиод в макетную плату. Подключите общий анод светодиода к выводу 5V Arduino (на общем катоде он подключен к выводу GND).

Анод положительный или отрицательный?

В гальванической батарее или элементе анодом является отрицательный электрод, с которого электроны выходят из цепи.

Какой знак у анода?

Ответ и пояснение: Знак анода обозначается знаком минус (), а катода — знаком плюс (+).

Какой ток у светодиода?

Светодиоды также подходят для прямого напряжения, то есть напряжения, которое необходимо светодиоду для проведения электричества. Например, все 5-миллиметровые светодиоды рассчитаны на 20 мА, но прямое напряжение варьируется от светодиода к светодиоду.

Какой положительный полюс светодиода?

В случае светодиода положительный вывод называется анодом, а отрицательный вывод — катодом.Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, поскольку ток в светодиодах течет от анода к катоду.

Как катод соединен с анодом?

Если у вас общий катод, подключите катод к земле и подключите каждый анод светодиода к выходному контакту через резистор. Затем включите ВЫСОКИЙ. Это называется источником энергии. Это известно как уменьшение потока. То, что вы сделали до сих пор, является текущим предложением.

Какие светодиоды используются в Arduino?

Светодиоды RGB с общим катодом и общим анодом — это два разных типа светодиодов RGB, которые имеют одинаковую функцию, но разные функции.Промежуточная индикация 1 час 36.106. Светодиоды RGB широко используются во многих проектах с платформой Arduino.

Как работает диод и светодиод? | ОРЕЛ

С возвращением, капитаны компонентов! Сегодня пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов. Эти детали оживают, когда соединяются в цепь, и могут управлять электричеством разными способами! Вам предстоит работать с двумя полупроводниковыми компонентами: диодом и транзистором.Сегодня мы поговорим о диоде, печально известном приспособлении к управлению, которое позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, значит, вы уже далеко впереди, давайте приступим.

Управляйте потоком

Диод хорошо известен своей способностью контролировать прохождение электрического тока в цепи. В отличие от пассивных компонентов, которые бездействуют, сопротивляясь или накапливая, диоды активно погружают руки в приливы и отливы тока, протекающего по нашим устройствам.Есть два способа описать, как ток будет или не течет через диод, и они включают:

• С опережением. Если вы правильно вставите батарею в цепь, ток будет проходить через диод; это называется состоянием с прямым смещением.
• Обратно-смещенный. Когда вам удается вставить батарею в цепь в обратном направлении, ваш диод блокирует прохождение любого тока, и это называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями прямого и обратного смещения диода в простой схеме

Хотя эти два термина могут показаться слишком сложными, представьте диод как переключатель.Он либо закрыт (включен) и пропускает ток, либо открыт (выключен), и ток не может течь через него.

Полярность диодов и символы

Диоды — это поляризованные компоненты, что означает, что они имеют очень специфическую ориентацию, поэтому для правильной работы их необходимо подключить в цепь. На физическом диоде вы заметите две клеммы, выходящие из формы жестяной банки посередине. Одна сторона — это положительный вывод, который называется анодом . Другой вывод — это отрицательный вывод, называемый катодом . Возвращаясь к нашему потоку электричества, ток может течь только в диоде от анода к катоду, а не наоборот.

Вы можете определить катодную сторону физического диода, посмотрев на серебряную полоску рядом с одним из выводов. (Источник изображения)

Вы можете легко обнаружить диод на схеме, просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод помечены как положительный и отрицательный, но простой способ запомнить, в каком направлении течет ток в диоде, — это следить за направлением стрелки.

Стрелка на символе диода указывает направление протекания тока.

В наши дни большинство диодов изготовлено из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Но если вы знаете что-нибудь о полупроводниках, то знаете, что в своем естественном состоянии ни один из этих элементов не проводит электричество. Так как же заставить электричество проходить через кремний или германий? С помощью небольшого волшебного трюка под названием допинг.

Легирование полупроводников

Странные полупроводниковые элементы.Возьмем, к примеру, кремний. Днем это изолятор, но если вы добавите в него примеси с помощью процесса, называемого допингом, вы придадите ему магическую силу проводить электричество ночью.

Благодаря своим двойным свойствам как изолятор, так и проводник, полупроводники нашли свою идеальную нишу в компонентах, которые должны контролировать прохождение электрического тока в виде диодов и транзисторов. Вот как работает процесс легирования в типичном куске кремния.

• Расти.Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, то есть в ней нет пыли и других загрязнений.
• Допинг отрицательно. Теперь, когда кремний вырос, пришло время легировать его. Этот процесс может идти двумя путями. Первый — это легирование кремния сурьмой, которая дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Этот кремний называется кремнием n-типа или отрицательного типа, потому что в нем больше отрицательных электронов, чем обычно.
• Допинг положительно. Силикон можно легировать и в обратном направлении. Добавляя бор к кремнию, он удаляет электроны из атома кремния, оставляя группу пустых дырок там, где должны быть электроны. Это кремний p-типа или положительного типа.
• Объединить . Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете соединить их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете так называемое соединение.

Именно на этом перекрестке, который можно представить как некую нейтральную зону, происходит вся магия диода.Допустим, вы соединяете кремний n-типа и p-типа, а затем подключаете батарею, создавая цепь. Что случится?

В этом случае отрицательный вывод подключен к кремнию n-типа, а положительный вывод подключен к кремнию p-типа. А между двумя кусками кремния — нейтральная зона? Что ж, он начинает сжиматься, и начинает течь электрический ток! Это состояние диода с прямым смещением, о котором мы говорили в начале.

Правильное подключение батареи к кремнию n-типа и p-типа позволяет току течь через переход.(Источник изображения)

Теперь предположим, что вы подключаете батарею наоборот: отрицательная клемма подключена к кремнию p-типа, а положительная клемма — к кремнию n-типа. Здесь происходит то, что нейтральная зона между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принять диод.

Подключите батарею в непреднамеренном направлении, и ваш диод не позволит току течь между n-типом и p-типом.(Источник изображения)

Прямое напряжение и пробои

Когда вы работаете с диодами, вы узнаете, что для того, чтобы один пропускал ток, требуется очень определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть это как напряжение включения или напряжение включения.

Что определяет это прямое напряжение? Полупроводник , материал и типа . Вот как он распадается:

• Кремниевые диоды.Для использования кремниевого диода потребуется прямое напряжение от 0,6 до 1 В.
• Германиевые диоды. Использование германиевого диода потребует более низкого прямого напряжения около 0,3 В.
• Другие диоды. Специализированные диоды, такие как светодиоды, потребуют более высокого прямого напряжения, тогда как диоды Шоттки (см. Ниже) потребуют более низкого прямого напряжения. Лучше всего свериться с таблицей данных для вашего конкретного диода, чтобы определить его номинальное прямое напряжение.

Я знаю, что мы все это время говорили о диодах, позволяющих току течь только в одном направлении, но это правило можно нарушить.Если вы приложите огромное отрицательное напряжение к диоду, вы действительно сможете изменить направление его тока! Конкретная величина напряжения, которая вызывает этот обратный поток, называется напряжением пробоя . Для обычных диодов напряжение пробоя находится в пределах от -50 до -100 В. Некоторые специализированные диоды даже предназначены для работы при таком отрицательном пробивном напряжении, о котором мы поговорим позже.

Семейство диодов — наконец вместе

Существует множество диодов, каждый из которых имеет свои собственные особенности.И хотя у каждого из них есть общая основа ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте посмотрим на каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный ток.

Стандартный диод для повседневного использования, доступный в компании Digi-Key, обратите внимание на серебряную полоску, которая отмечает катодный конец. (Источник изображения)

Выпрямительные диоды

Это более мощные аналоги стандартных диодов и имеют более высокий максимальный ток и прямое напряжение.В основном они используются в источниках питания.

Более мощные собратья стандартного диода, разница состоит в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это необычный родственник семейства диодных. Диод Шоттки пригодится, когда вам нужно ограничить величину потери напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, ища типичный символ диода с добавлением двух новых изгибов (S-образной формы) на катодном выводе.

Найдите изгибы на катодном конце диода, чтобы быстро определить, что это изгибы Шоттки.

Стабилитроны

Стабилитроны — это черная овца в семействе диодов. Эти парни используются для того, чтобы посылать электрический ток в обратном направлении! Они делают это, используя напряжение пробоя, которое мы обсуждали выше, также называемое пробоем Зенера. Воспользовавшись этой пробивной способностью, стабилитроны отлично подходят для создания стабильного опорного напряжения в определенной точке цепи.

Стабилитрон разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Фотодиоды — непокорные тинейджеры семейства диодных. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных батареях, а также в оптических коммуникациях.

Фотодиоды принимают все это, улавливая энергию света и превращая ее в электрический ток.(Источник изображения)

Светодиоды (LED)

Яркие звезды семейства диодов. Как и стандартные диоды, светодиоды пропускают ток только в одном направлении, но с изгибом! Когда подается правильное прямое напряжение, эти светодиоды загораются яркими цветами. Но вот загвоздка: светодиоды определенного цвета требуют разного прямого напряжения. Например, для синего светодиода требуется прямое напряжение 3,3 В, а для красного светодиода требуется только 2,2 В.

Что делает эти светодиоды настолько популярными?

• Эффективность .Светодиоды излучают свет с помощью электроники, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить тонну энергии.
• Контроль. Светодиодами также очень легко управлять в электронной схеме. Пока перед ними установлен резистор, они обязательно будут работать!
• Недорого. Светодиоды также очень недорогие и долговечные. Вот почему вы обнаружите, что они так часто используются в светофорах, дисплеях и инфракрасных сигналах.

Светодиоды бывают разных форм и цветов, для каждого из которых требуется разное прямое напряжение! (Источник изображения)

Наиболее распространенное применение диодов

Поскольку диоды бывают разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько примеров использования диодов:

Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может выполняться только диодами! Этот процесс выпрямления (преобразования) тока — это то, что позволяет вам подключить всю вашу повседневную электронику постоянного тока к розетке переменного тока в вашем доме.Есть два типа приложений преобразования, в которых играет свою роль диод:

• Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы отправляете сигнал переменного тока в цепь, то ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.

  Одиночный диод в цепи однополупериодного выпрямителя, ограничивающий отрицательный полюс сигнала переменного тока. (Источник изображения)

• Полноволновое мостовое выпрямление .В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, такую ​​как полуволновой выпрямитель, этот процесс фактически преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала готовности постоянного тока.

  Двухполупериодный мостовой выпрямитель делает еще один шаг вперед, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

Управляющие скачки напряжения

Вы также найдете диоды, которые используются в приложениях, где могут произойти неожиданные скачки напряжения.Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, которое попадает в диапазон напряжения пробоя диода.

Защита вашего тока

Наконец, вы также найдете диоды, которые используются для защиты чувствительных цепей. Если вы хоть раз разбили батарею неправильно и ничего не взорвалось, то можете поблагодарить за это свой дружелюбный диод. Размещение диода последовательно с положительной стороной источника питания гарантирует, что ток течет только в правильном направлении.

Пора освободиться

Вот и все, контрольный диод и все его сумасшедшие члены семьи! У диодов есть масса применений, от питания этих ярких светодиодных ламп до преобразования переменного тока в постоянный. Но почему, несмотря на все эти удивительные применения, диод не получил такой же огласки, как транзистор или интегральная схема? Мы думаем, что дело в том, что на кухне слишком много поваров. Первый диод был открыт почти 150 лет назад, и с тех пор сотни инженеров и ученых приложили свои усилия, чтобы улучшить это открытие.Несмотря на долгую историю существования многих людей, диод до сих пор считается четвертым по значимости изобретением после колеса.

Знаете ли вы, что Autodesk EAGLE включает в себя массу бесплатных библиотек диодов, которые вы можете начать использовать уже сегодня? Пропустите рутинную работу по созданию деталей, попробуйте Autodesk EAGLE сегодня бесплатно!

Что такое светодиод?

Кажется, в наши дни все светится светодиодом. Но что такое светодиоды и почему они так популярны? Давайте взглянем.

LED или светодиоды — это особый тип диодов, преобразующих электрическую энергию в свет.По сути, это крошечные лампочки, которые можно использовать в электрической цепи. Два из многих преимуществ светодиодов по сравнению с традиционными лампочками заключаются в том, что они требуют гораздо меньше энергии для зажигания и более энергоэффективны, что означает, что они превращают большую часть энергии, которая проходит через них, в свет и меньше — в тепло.

Как работают светодиоды?

Если вы когда-нибудь смотрели на светодиод, то могли заметить, что «выводы» или ножки бывают двух разной длины. Более длинная ветвь — это положительная сторона светодиода, называемая «анодом», а более короткая ветвь — это отрицательная сторона, называемая «катодом».”

Внутри светодиода ток может течь только от анода (положительная сторона) к катоду (отрицательная сторона) и никогда в обратном направлении. Это означает, что если подключить обратную схему, светодиод не загорится. Фактически, задний светодиод может помешать правильной работе всей схемы, блокируя прохождение тока через эту точку. Первое, что вы должны попробовать, если светодиод не загорается при включении в цепь, это перевернуть его.

Да будет свет

Яркость светодиода напрямую зависит от того, сколько тока он потребляет.Это означает, что сверхяркие светодиоды разряжают батареи намного быстрее, чем более тусклые светодиоды. К счастью, яркость светодиода можно регулировать, контролируя, сколько тока проходит через него. Фактически, управление током с помощью светодиода важно по нескольким причинам.

При прямом подключении к источнику тока светодиод будет пытаться рассеять столько энергии, сколько ему позволено потреблять. Когда для светодиода имеется слишком большой ток, он перегорает и умирает.По этой причине важно ограничить количество тока, протекающего через светодиод.

Сопротивляйтесь силе

Для управления мощностью, протекающей через светодиод, решающее значение имеют резисторы. Резисторы ограничивают поток электронов в цепи и предотвращают попытки светодиода потреблять слишком большой ток. Мы углубимся в резисторы в другом посте, но пока важно знать, что базовый шаблон для схемы светодиода включает в себя последовательное подключение источника питания, резистора и светодиода, как показано ниже.

Для определения наилучшего номинала резистора можно использовать базовые математические операции, но для целей этого обсуждения и для большинства светодиодов 330 Ом — хорошее место для начала. Таким образом, вот удобная блок-схема, которая поможет вам разработать схему светодиода и выбрать правильное значение резистора методом проб и ошибок.

Самая простая схема

Самый простой способ зажечь светодиод — это подключить его к батарейке типа «таблетка». Этот метод работает без резистора, потому что батарейки типа «таблетка» не вырабатывают достаточно энергии, чтобы повредить светодиод.Это отличный способ продемонстрировать важность правильного размещения светодиода в цепи — если он расположен обратной стороной, светодиод не загорится. Просто поместите длинный конец светодиода (положительная сторона) напротив «+» стороны батареи и поместите короткий конец светодиода (отрицательная сторона) напротив «-» стороны батареи, и ваш светодиод загорится. вверх.

Чтобы узнать больше о светодиодах, ознакомьтесь с нашим руководством по светоизлучающим диодам.

Хотите узнать, как производятся светодиоды? Несколько лет назад у нас была возможность посетить завод по производству светодиодов.

Идентификационные светодиоды (светодиоды)

Светоизлучающие диоды, обычно известные как светодиоды, украшают большинство наших электронных устройств, таких как телефоны, автомобили и компьютеры. Они бывают разных форм, типов и цветов для соответствующего применения. Прежде чем мы углубимся в светодиоды, давайте рассмотрим основные диоды. Светодиоды — это диоды, преобразующие электрическую энергию в свет.

Диоды имеют два вывода, анод и катод. Диоды контролируют протекание тока в цепи.Анод — это положительная сторона, а катод — отрицательная сторона диода. Ток течет от анода к катоду, но не в обратном направлении в обычных диодах. Один из способов запомнить это — мнемоническая КИСЛОТА, Anode Cathode Is Diode или Anode Current In Diode. Общий символ схемы для диодов:

Чтобы диод «включился» и ток шел в правильном направлении, необходимо приложить определенное количество положительного напряжения или прямого напряжения. Прямое напряжение важно для светодиодов, потому что оно необходимо для включения светодиода.Если на диод подается достаточно большое отрицательное напряжение или напряжение пробоя, ток действительно может течь в противоположном направлении от катода к аноду.
Светодиоды

имеют такой же символ схемы, что и диоды. Выглядят они так:

Светодиодная цепь Обозначение

При использовании светодиодов важно помнить, что полярность имеет значение. Если вы неправильно поместите светодиод в цепь, он не загорится и заблокирует ток через этот путь. Однако он не сломается, если включить его задом наперед, как электролитические конденсаторы.

Ток через светодиод определяет его яркость. Чем выше сила тока, тем ярче свет. Слишком большой ток может сломать светодиод, поэтому в качестве защиты используются резисторы для ограничения тока. Одно значение резистора, подходящее для большинства светодиодов, составляет 330 Ом. Sparkfun создал блок-схему ниже, чтобы упростить выбор резистора.

Блок-схема значений резисторов со светодиодами от SparkFun

Более длинные провода обычно являются стороной анода в светодиодах, как показано здесь:

Анодный вывод — более длинный

Помните правильную ориентацию перед тем, как закрепить и припаять выводы, иначе вы в конечном итоге будете угадывать, какой путь правильный.Ниже показаны различные типы светодиодов.

Различные типы светодиодов

Как видите, светодиоды бывают разных форм и цветов. Светодиоды могут быть мигающими, RGB, SMD, мощными и ИК-светодиодами. Мигающие светодиоды похожи на стандартные светодиоды, но они включают в себя интегрированную схему мультивибратора, которая заставляет светодиод мигать в течение определенного периода времени. Обычно они мигают одним цветом, но более сложные светодиоды могут мигать несколькими цветами.

Существуют двухцветные и трехцветные светодиоды, содержащие два или три цвета, но светодиоды RGB — это специальные трехцветные светодиоды, которые можно модифицировать для создания любого спектра цветов.У них есть четыре вывода, по одному для каждого цвета: красный, зеленый и синий, а четвертый — это общий вывод трех диодов внутри, известный как общий катод или общий анодный вывод.

Светодиоды SMD упакованы иначе, чем версии типичных светодиодов для сквозных отверстий, и в основном используются, если у вас недостаточно места на вашей схеме. Светодиоды высокой мощности классифицируются как рассеивающие мощность 1 Вт и более. Они очень яркие и используются в автомобильных фарах или высококлассных фонариках.Они также рассеивают много тепла, поэтому обычно требуются радиаторы.

Специальные светодиоды, такие как инфракрасные (ИК) или ультрафиолетовые (УФ), используются по-разному. ИК-светодиоды используются на телевизионных пультах дистанционного управления для передачи небольших сигналов. УФ-светодиоды помогают сделать другие материалы флуоресцентными, подобными черному свету. Буквенно-цифровые светодиоды расположены на 7-сегментных дисплеях. Вы также можете найти их в формате точечной матрицы, как это видно на индикаторах отправления железных дорог и в формате звездообразования калькулятора. Выбор подходящего светодиода зависит от приложения.

В таблицах данных приведены характеристики светодиода. Помимо указания величины включения, прямое напряжение Vf поможет вам определить, какое напряжение необходимо подавать вашей схеме, поскольку это падение напряжения на светодиодах. Прямой ток If — это величина тока, которую светодиод может обрабатывать непрерывно, а пиковый прямой ток Ifp — это максимальный ток, который он может выдерживать при коротких импульсах. Длина волны светодиода, измеряемая в нанометрах (нм), точно определяет цвет света.Вот небольшой график:

Диаграмма цвета длины волны

Яркость светодиода измеряется в милликанделах (мкд). Чем выше mcd, тем ярче интенсивность.
