Кабель КГ — технические характеристики, расшифровка что это такое, КГН, КГВВ, РКГМ, фото и видео обзор

Автор Aluarius На чтение 7 мин. Просмотров 1.5k. Опубликовано 17.11.2015

Силовой кабель КГ имеет достаточно широкий диапазон применения. Чаще всего его используют, как сварочный кабель, и в электрической разводке. Поэтому рассчитан он на напряжение и в 380 вольт, и в 660. На рынке этот силовой кабель представлен в виде одно-, двух-, трех-, и четырех жильного провода. Обычно четырех жильный – это три фазы и один заземляющий контур. При этом заземляющая жила в диаметре меньше фазных. Итак, давайте рассмотрим силовой кабель КГ – технические характеристики, из каких материалов изготавливается и рекомендации специалистов.

Четырехжильный силовой кабель КГ

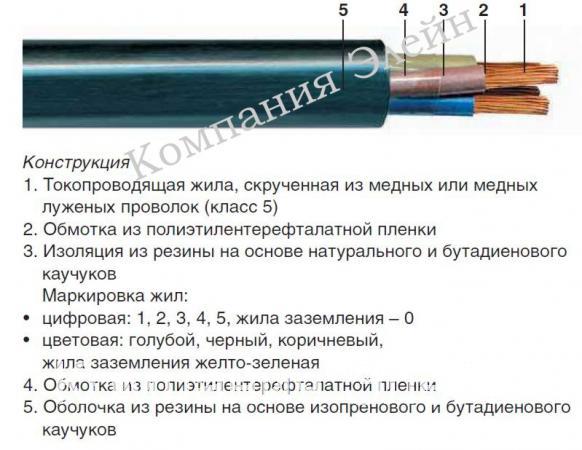

Конструкция кабеля

Маркировка КГ расшифровывается как «кабель гибкий». Поэтому само название уже говорит о том, что в составе этого изделия присутствует резина. По сути, это резиновая оболочка, выполняющая роль изоляции. При этом может быть использована резина РТИ-1 из турального каучука или РТИ-2 из бутадиенового каучука.

Между оболочкой каждой жилы и резиновой изоляцией прокладывается специальная пленка из полиетилентерфтала, которая защищает все изделие от слипания двух материалов. А это обязательно произойдет при ее отсутствии, потому что кабель во время эксплуатации будет нагреваться. Кстати, некоторые производители заменяют защитную пленку тальком или специальным порошком.

Сами жилы также находятся в резиновой оболочке. Правда, здесь используется другой ее вид. Это РШТ-2 или РШТ-2ХЛ. Это важная классификация, которая определяет, в каком климатическом регионе кабель КГ будет использован. Первый вариант рекомендуется применять в регионах с умеренным климатом, второй в холодных районах. Добавим, что в основе резины лежит изопрен. Иногда производители добавляют в оплетку пряжу. Если кабель Кг будет использован в климатическом поясе с тропическими условиями, то рекомендуется выбирать изделие, в который добавлен антисептик.

Сварочный кабель КГ

Сама жила – это провод, скрученный из медных проволочек. Медь луженая. Проволочки обладают пятым классом изгибаемости, то есть, достаточно высокий класс, который гарантирует большое количество сгибов. Некоторые производители гарантируют, что их изделие можно сгибать и разгибать до 30000 раз.

Внимание! Если КГ кабель используется в качестве сварочного, то рекомендуется его держать в прямолинейном состоянии. Это позволит снизить нагрев провода, то есть, его индуктивность.

Маркировка

Производители используют два вида маркировки жил: цифровую и цветовую. В первом случае используются числа от единицы и выше, при этом контур заземления обозначается нулем. В цветовой маркировке применяются три основных цвета: коричневый, голубой и черный. Жила заземления – желто-зеленная.

Достоинства

Основными преимуществами кабеля этой марки являются:

• Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
• Высочайшая гибкость.
• Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

• Во-первых, их напряжение не должно превышать 660 вольт.
• Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
• В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.

Основные технические и эксплуатационные характеристики кабеля марки КГ

Размерные показатели

Вся кабельная продукция делиться по количеству жил в изделии. Выше уже упоминалось, что и кабель КГ (с любыми техническими характеристиками)  этой классификации подвержен. Но есть один размерный показатель, который определяет мощность, выдерживаемую этим кабелем. Это сечение (площадь) жилы.

• В одножильном кабеле сечение варьируется от 2,5 до 50 мм². Есть определенная шкала стандартных значений.
• В двух- и трехжильном от 1,0 до 150 мм².
• В четырехжильном от 1,0 до 95 мм².
• В пятижильном кабеле от 1,0 до 25 мм².

Как уже было сказано выше, заземляющая жила всегда на один порядок меньше, чем фазная. К примеру, КГ 3×6+1×4. То есть, расшифровка здесь такая – три фазных жилы имеют сечение 6 мм², заземляющая 4 мм².

Внимание! В кабелях с сечением жил 1,0 и 1,5 заземляющая жила имеет точно такое же сечение, как и фазная.

Температурные показатели

Это один из важных параметров, который влияет на срок эксплуатации самого кабеля. В своей массе кабели КГ могут эксплуатироваться в температурном диапазон от минус 40С до плюс 50С. Но есть специальная аббревиатура, которая помогает определиться, в каком климатическом регионе какой кабель лучше использовать.

• Если условия эксплуатации минусовые, то ищите в маркировке провода буквы «ХЛ».
• Если условия службы тропические, то ищите букву «Т».
• Если изоляция сделана из негорючих материалов, то марка будет обозначаться, как кабель КГн.

Что касается сопротивления, то здесь учитываются: длина провода, равная 1 км, температура окружающей среды – +20С, мощность пропускаемого тока 2,5 кВт с частотой колебания 50 Гц. И при всем при этом сопротивление должно составить 50 мОм. При тестировании одножильного проводникового материала, его необходимо обязательно погрузить в воду. Если все эти параметры сходятся, то максимальная температура нагрева будет составлять +75С. Если происходит повышение температуры, то что-то в кабеле не так: или произошел излом жил, или прохудилась изоляция.

И еще одно немаловажное дополнение – это длина изделия в зависимости от его сечения.

• Кабель КГ сечением 1-35 мм² выпускается длиною до 150 м.
• Сечение 35-120 мм² – длина до 125 м.
• Сечение 150 мм² – длина кабеля 100 м.

Модификации

В группе кабеля КГ есть несколько моделей. К примеру, с КГВВ. В его конструкции используется нерезиновая, а полимерная изоляция, в частности, поливинилхлорид. Поэтому КГВВ имеет большой срок эксплуатации – до 25 лет. Обычно им соединяют большие агрегаты и механизмы, работающие от переменного или постоянного тока. К примеру, С помощью КГВВ подключают экскаваторы в карьерах, подъемные краны и другие передвижные механизмы.

Оболочка из поливинилхлорида обеспечивает достаточно широкий диапазон температурных условий: от минус 50С до плюс 50С. Поэтому кабель КГВВ неограничен каким-то климатическими условиями.

Что касается сетей напряжения, то кабель КГВВ может работать на переменном тока с частотой колебания 60 Гц и напряжением 0,66-1,0 кВт. В сети постоянного тока с напряжением 1,0-1,5 кВт. И еще один немаловажный момент – если КГВВ прокладывается в одну линию без дополнительных шлейфов, то он практически не горюч.

Следующая модификации – РКГМ. Расшифровывается это так:

• Р – резина.
• К – кремнийорганическая изоляция.
• Г – голый.
• М – медный.

Чисто конструктивно провод РКГМ состоит из жил (медные проволочки), кремнийорганическая резина в качестве изоляции, стеклонить – это оплетка, пропитка из кремнийорганического лака.

Теперь остальные технические характеристики РКГМ:

• Сечение от 0,75 до 120 мм².
• Радиус изгиба не меньше двух диаметров.
• Может эксплуатироваться РКГМ в диапазоне температур от минус 60С до плюс 180С.
• Высокая влагостойкость – 100% при температуре +35С.
• Работает от сети переменного тока напряжением 660 Вт при частоте колебания 40 Гц.

Обычно кабель РКГМ используется в любых сетях для подключения любых механизмов и приборов. Его можно прокладывать по воздуху, потому что кабель РКГМ устойчив и к атмосферным осадкам, и к солнечной радиации, и к ветровым (ударным) нагрузкам. Единственное требование – это отсутствие контакта с агрессивными химическими веществами и маслами. Так что при соединении РКГМ с оборудование, придется предварительно обследовать его на отсутствие масляных пятен. В противном случае придется утечку масел устранить и провести чистку поверхностей приборов. Как и все силовые кабели, РКГМ должен точно подбираться под действующую нагрузку.

Кабели — Кабель силовой — КГ, КГ-ХЛ

Наличие и цены уточняйте у менеджеров по телефону: 8 (495) 989-43-43

Условное обозначение: КГ,КГ-ХЛ

Кабель силовой гибкий с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке

Область использования

КГ кабель предназначен для использования в макроклиматических местах с умеренным, тропическим и холодным климатом, можно эксплуатировать на суше, открытом воздухе, озерах, реках с высотой над уровнем моря не выше 4300 метров.

Данный кабель устойчив к вибрационным нагрузкам, солнечному излучению и механическому воздействию, применяется для подвижного монтажа и электропитания передвижных потребителей.

Таким образом, кабели гибкие силовые с многопроволочными медными жилами в резиновой изоляции и резиновой оболочке применяется для мобильных установок и механизмов к электрическим сетям с переменным током 660 вольт частотой 400 герц или постоянным током 1000 вольт.

Конструкция

Гибкий силовой кабель КГ применяются для соединения передвижных механизмов к сетям с переменным напряжением 0,66 киловатт с частотой 400 герц или с постоянным током 1 киловатт.

Сварочный кабель КГ состоит из токопроводящих медных изолированных скрученных жил, обработанных слоем полиэтилентерефталатной пленки. Изоляция кабеля изготавливается из резины на основе бутадиенового и натурального каучуков, а изоляционно-защитная резиновая оболочка на основе бутадиенового и изопренового каучуков.

Кабель КГ может иметь несколько категорий по климатическим характеристикам: У, ХЛ, Т. Различают одножильные и многожильные кабели, которые отличаются по цветовой и цифровой маркировке, где нулевая жила обозначена голубым цветом, а заземляющая желто-зеленым. Медные жилы гибкого кабеля имеют круглую форму, многопроволочные жилы скручены шагом 16 диаметров скрутки.

Кабель КГ-хл 1х16

• Кабельно-проводниковая продукция
• Электротехническая продукция
  • Электротехническая продукция
  • Автоматические выключатели
  • Посты управления, кнопки, светосигнальная арматура
  • Электродвигатели, магниты, толкатели, вибраторы
  • Контакторы
  • Муфты кабельные, втулки и т. п.
  • Наконечники кабельные, гильзы
  • Предохранители,держатели,изоляторы
  • Пускатели электромагнитные
  • Высоковольтные изоляторы, разъединители, разрядники
  • Реле
  • Рубильники
  • Трансформаторы и стабилизаторы
  • ТЭНы
  • УЗО и дифф. автоматы
  • Щитовая продукция.
  • Изделия для электромонтажа.
  • Крепежные изделия, шурупы и т.п.
• Светотехника и электроустановка
• Инструмент и электроприборы
• Изолента, средства защиты, пена и клей
• Электрощитовая Профи
• Хозтовары
  • Хозтовары
  • Бытовая химия
    • Бытовая химия
    • Стиральные порошки
    • Чистящие средства
    • Средства для мытья посуды
    • Бумажная продукция
    • Мыло
    • Вспомогательные средства для стирки, антистатики
    • Стеклоочистители, полироль
    • Средства гигиены
    • Средства для гигиены полости рта
    • Шампуни, бальзамы, ср-ва д/укладки
    • Освежители, дезодоранты, дезинф. аэрозоли
    • Гели для душа, пена для ванны
    • Губки, салфетки хозяйственные
    • Мешки для мусора, пакеты
    • Средства от насекомых, грызунов, фунгициды, гербициды
    • Средства для бритья
    • Пленка пищевая, пергамент, фольга
    • Антисептики, косметич. ср-ва, подарочные наборы
  • Садовый инвентарь, товары для отдыха
  • Товары для животных
  • Товары для дома
  • Бытовая техника
  • Кухонные принадлежности

Кабель КГ. Расшифровка и характеристики

Кабель КГ – это медный резиновый кабель повышенной гибкости с номинальным напряжением 1 кВ. Расшифровыается его название просто – кабель гибкий. В данной статье описываются его основные характеристики.

Главной его особенностью является возможность многократного сгибания-разгибания в процессе работы. Достигается это за счет свойств материала внутренней и внешней изоляции, а также за счет структуры жил самого кабеля, состоящих из множества тонких проволочек.

Промышленностью выпускается как одножильный, так и многожильный КГ. Причем первый поставляется в одинарной изоляции, а второй – в двойной. Широко распространены трехжильные кабели КГ с «плюсом» – дополнительной четвертой жилой меньшего сечения для заземления потребителя.

Спектр сечений этого изделия весьма широк: от 0,75 кв. мм. до 150  кв. мм. и даже выше, поэтому гибкие кабели успешно применяются во всех отраслях промышленности. Самые распространенные сферы применения кабеля КГ это: обеспечение электропитания и управления подъемного крана или его грузовой тележки (шторная подвеска),  обеспечение питания переносных светильников, изготовление электрических удлинителей,  обеспечение электропитания различных пультов управления, траверс, спредеров и других автономных подвижных механизмов. Толстая и гибкая изоляция позволяет ему выдерживать существенные механические нагрузки.

Кабель марки КГ способен выдерживать воздействие окружающей температуры от  –  40 до  + 50 градусов цельсия, он имеет дополнительные исполнения: для низких температур – КГхл и стойкий к воздействию солнечных лучей – КГнг.

Срок службы кабеля КГ – 4 года со дня его изготовления, он обусловлен износом и высыханием изоляции. Данное изделие особо любимо различными грызунами, что необходимо учитывать при монтаже в подвальных помещениях.[/fusion_builder_column][/fusion_builder_row][/fusion_builder_container]

Читайте также:

Закладка Постоянная ссылка.

Кабель КГ-ХЛ: цена, характеристики, применение

В наличии на складе множество видов проводниково-кабельной продукции. В нашем прайс-листе цена на кабель КГ-ХЛ и другие виды кабеля значительно ниже, чем на  рынке товаров этой категории. Выгодная цена на кабель КГ-ХЛ, оптовые или розничные партии, акции и скидки постоянным покупателям.

Конструкция кабеля КГ-ХЛ

1. Медная многопроволочная круглая токопроводящая жила (класс 5).
2. Разделительный слой: синтетическая пленка (при отсутствии залипания резины возможна прокладка без пленки).
3. Резиновая изоляция (изоляционная резина, цветная и цифровая маркировка жил).
4. Скрутка, причем жилы скручиваются с шагом не более чем 16 диаметров по скрутке.
5. Внешний разделяющий слой: синтетическая пленка, тальк, другие аналогичные материалы.
6. Резиновая оболочка (шланговая резина в холодостойком исполнении).

Область применения кабеля КГ-ХЛ

Кабель предназначен для присоединения к электроцепи передвижных механизмов при постоянном напряжении 1000 или переменном — 660 В при частоте не более 400 Гц.

Технические характеристики кабеля КГ-ХЛ

• Холодостойкое климатическое исполнение.
• Эксплуатация может происходить в диапазоне температур от -40 °С до +50 °С.
• Срок службы кабеля КГ-ХЛ: не менее 4 лет.

Цена, наличие

Внимание, уточняйте цену и наличие по телефонам филиала в Вашем регионе.

Москва
+7 (495) 668-13-02

Санкт-Петербург
+7 (812) 309-56-65

Екатеринбург
+ 7 (343) 384-55-83

Краснодар
+ 7 (861) 203-36-35

Нижний Новгород
+ 7 (831) 429-06-30

Телефоны в других регионах

Похожие товары

Характеристическое сопротивление кабеля громкоговорителя

Характеристическое сопротивление кабеля громкоговорителя

© 2003 — Род Эллиотт (ESP)
Страница опубликована 17 октября 2003 г.

верхний

Указатель статей

Основной указатель

Содержание

1.0 Введение

Каково характеристическое сопротивление кабеля громкоговорителя? Важно ли согласовать кабель с импедансом нагрузки динамика или это просто маркетинговый ход?

Многие производители кабелей много говорят о характеристическом импедансе кабелей громкоговорителей, утверждая, что он должен соответствовать импедансу громкоговорителей для «оптимальных результатов».Точно так же есть многое, о чем нам говорят , а не , и это вызывает гораздо большее беспокойство.

Одна вещь, которую поставщики кабелей совершенно не заметили, это то, что характеристический импеданс важен (и актуален) только , когда импеданс источника, импеданс кабеля и импеданс нагрузки все согласованы. Наличие чрезвычайно низкого импеданса на одном конце (усилитель) и переменного импеданса на другом (большинство всех громкоговорителей) делает невозможным истинное согласование.

При этом, даже с очень низким импедансом на одном конце кабеля, большинство кабелей можно сделать так, чтобы они имели удовлетворительное согласование на низких и средних радиочастотах (RF), заканчиваться только на дальнем конце. (Обратите внимание, что на рассматриваемых частотах они на самом деле не являются линиями передачи, хотя я могу использовать эти два термина как взаимозаменяемые.) Некоторая степень «согласования» может быть (до некоторой степени) из-за того, что выходной импеданс усилителя увеличивается с увеличением частоты , но в этом отношении все усилители будут разными.

Для улучшения согласования импеданса и уменьшения отражений, вызываемых незавершенной линией передачи, некоторые (но их слишком мало) производители рекомендуют сеть Zobel — резистор и конденсатор, включенные последовательно, обычно 10 Ом и 100 нФ. Они говорят вам, что он должен быть установлен на конце кабеля динамика. Полезность этого не всегда оптимальна, как будет показано далее в этой статье, но в большинстве разумных кабельных конструкций это не повредит. Для некоторых более экзотических конструкций необходим Зобель на дальнем конце, однако некоторые из них могут быть плохо спроектированы.

Еще одна «незначительная» деталь, о которой не упоминают производители кабелей, — это то, что характеристический импеданс кабеля зависит от частоты. При постоянном токе характеристический импеданс всех кабелей бесконечен (для всех намерений и целей), а номинальное сопротивление обычно не достигается, пока частота сигнала не будет значительно выше звукового диапазона — обычно около 100 кГц или более, в зависимости от конструкции кабеля и длина. Любой кабель, состоящий из параллельных или концентрических проводников (включая плоские проводники, многожильные ленточные кабели и кабели Litz), действует как линия передачи на высоких частотах или (по крайней мере, до некоторой степени), если линия очень длинная (обычно от нескольких до многих). километров).Все линии электропередачи имеют характеристический импеданс, и это основной принцип физики — речь идет о легкомысленном подходе многих поставщиков к истине.

Но подождите! Что вообще такое — это волновое сопротивление ? Характеристический импеданс кабеля (Zo) является сложной функцией диаметра (или размеров, если он отличается от круглого) проводников, их относительного расстояния и изоляционного материала. В упрощенном виде он определяется (для высоких частот) как Zo = √L / C, где Zo — характеристический импеданс, L — индуктивность, а C — емкость.

Обратите внимание, что Zo является константой и не зависит от длины кабеля. Идеальный кабель (для аудиосистемы высокой мощности) будет иметь низкую индуктивность, низкую емкость и низкое сопротивление постоянному току (DCR), но важно понимать, что Zo кабеля обычно совершенно не важен на звуковых частотах. Также важно понимать, что любой кабель можно подключить к с нулевым сопротивлением (или близким к нему), и не будет отражений при условии, что сопротивление оконечной нагрузки близко к характеристическому сопротивлению кабеля.Это ясно видно на многих графиках ниже, где была подключена «оконечная» сеть Zobel.

Для получения низкого характеристического импеданса необходимо иметь очень низкую индуктивность и относительно высокую емкость, а высокая емкость может наложить серьезные ограничения на усилитель. Действительно, многие усилители станут нестабильными при наличии достаточной емкости, подключенной непосредственно к выходу, вызывая колебания, которые могут повредить усилитель. Как описано выше, независимо от чего-либо еще, кабель , а не действует как настоящая линия передачи на звуковых частотах, и утверждения об обратном являются ошибочными.

Для этих эзотерических кабелей их высокая емкость требует, чтобы изоляционный материал мог вносить свой «звук» в общий сигнал, подаваемый в громкоговорители. Следует отметить, что это горячо оспаривается многими инженерами, и нет убедительных доказательств того, что какой-либо один диэлектрический материал «акустически превосходит» любой другой. Я не знаю ни одного должным образом проведенного двойного слепого теста (DBT), при котором группа слушателей могла бы определить разницу с точностью более 50% — i. е. чистая случайность. Однако эту возможность нельзя сбрасывать со счетов, поэтому стоит упомянуть.

1,1 Согласование импеданса

Для высокочастотных приложений или для очень длинных сигналов, таких как телефонные цепи, необходимо согласование импеданса. Согласованные импедансы означают, что полное сопротивление источника, кабеля и нагрузки одинаково. Для видео стандартный импеданс составляет 75 Ом, поэтому выходное сопротивление драйвера видеолинии будет 75 Ом, для соединений используется коаксиальный кабель 75 Ом, а принимающая сторона также имеет 75 Ом.Несовпадения почти всегда возникают из-за использования разъемов RCA (обычно с импедансом около 40 Ом), но в домашних условиях это обычно не вызывает проблем, так как кабели относительно короткие. Принято считать, что если длина линии передачи составляет менее 1/10 наименьшей длины волны, согласование импеданса не слишком важно — опять же, мы увидим, что это не обязательно так, поскольку полоса пропускания аудиоусилителя может легко превышают ширину звуковой полосы в 10 или более раз — эффекты могут быть не слышны напрямую, но следует избегать колебаний усилителя ни при каких обстоятельствах.

Согласованные импедансы обеспечивают максимальную передачу мощности от источника к нагрузке, что, очевидно, очень важно для РЧ-передатчиков и приложений телефонии. Однако это совершенно не имеет отношения к твердотельному усилителю мощности звука, поскольку принцип возбуждения (известный как возбуждение по напряжению или постоянное напряжение) не полагается на передачу максимальной мощности, а вместо этого полагается на то, что усилитель поддерживает низкий выходной импеданс по сравнению с нагрузка.

Отношение выходного импеданса усилителя к импедансу нагрузки называется «коэффициентом демпфирования», и с современными усилителями оно может легко превзойти все обычные (реальные) требования.Усилители мощности обычно имеют выходной импеданс от 10 до 100 миллиом, что дает коэффициент демпфирования от 800 до 80 (соответственно). Клапанные усилители могут иметь коэффициент затухания, равный единице (т. Е. Выходное сопротивление усилителя равно импедансу нагрузки). Ни один производитель усилителей не указывает коэффициент демпфирования с подключенными кабелями, и на самом деле он всегда меньше заявленного.

Значения коэффициента демпфирования (DF) являются теоретическими и редко (если вообще достигаются) на практике.В оставшейся части этой статьи я буду использовать выходной импеданс моего смоделированного усилителя для справки (около 24 миллиомов). Эта цифра вполне реалистична для реального усилителя, но внутренняя проводка несколько увеличивает ее.

Несмотря на то, что большинство усилителей мощности ограничены максимум несколькими сотнями кГц или около того, все же может присутствовать некоторая энергия на более высоких частотах — обычно шум. Часто случается, что усилитель может быть достаточно стабильным при емкостной нагрузке и отсутствии сигнала, но как только он приводится в действие, он «возбуждает» всю систему, а затем начинает устойчивые колебания.

Ни один усилитель практически не может воспроизвести высокие уровни на очень высоких частотах, и их нет в исходном материале. Это никогда не мешало усилителю колебаться, обычно на достаточно высокой частоте, чтобы вызвать одновременную проводимость силовых транзисторов, поскольку они не могут выключиться достаточно быстро, и оба будут включены одновременно.

Эта одновременная проводимость и вызывает повреждение, поскольку выходные устройства очень быстро нагреваются и могут выйти из строя во второй раз — если это произойдет, то все кончено — усилитель выйдет из строя с перегоревшими устройствами вывода.Любой, у кого был усилитель на испытательном стенде и подавал на него входной сигнал с частотой 100 кГц или более, видел это — даже без нагрузки усилитель потребляет большой ток даже при низких уровнях выходного сигнала. Если использовать в течение какого-либо периода времени, усилитель выйдет из строя.

2.0 О моделировании

Подробности любого теста или имитационного теста необходимы для полного понимания. Имея это в виду, в следующем разделе описывается смоделированный усилитель, который использовался, ненагруженная частота и фазовая характеристика, а также смоделированные детали кабеля и громкоговорителя.

2.1 Усилитель

Смоделированная схема усилителя показана на рисунке 1. Фазовый угол при единичном усилении — примерно на 10 МГц — составляет 150 ° (или запас по фазе 30 °, т. Е. Очень стабильный усилитель). Фаза практически не зависит от сопротивления нагрузки или наличия внутренней цепи Zobel усилителя. Последнее предназначено для обеспечения стабильности при индуктивной нагрузке, но неэффективно против емкостной нагрузки.

Чтобы убедиться, что моделирование представляет реальность в приемлемой степени, конденсатор 100 нФ, помещенный на выходе, вызовет нестабильность, и это в значительной степени согласуется с эмпирическими данными о реальных усилителях.Стоит отметить, что моделируемые транзисторы имеют гораздо более широкую полосу пропускания, чем большинство реальных транзисторов, и это сдвигает результаты вверх по частоте. Большинство эффектов усилителя, наблюдаемых на частоте 10 МГц, на самом деле происходит, возможно, на частоте 1 МГц. Все эффекты линии передачи (в частности, пики, вызванные рассогласованием импеданса, точно такие, как показано на рисунке — они определяются кабелем и его длиной и не зависят от усилителя. Также обратите внимание, что многие усилители будут генерировать колебания с гораздо меньшей емкостью, чем смоделированная версия.

Рисунок 1 — Имитация усилителя

Усилитель, использованный для этих симуляций, был таким, как показано на рисунке 1, и представляет собой полностью обычную (хотя и несколько упрощенную) схему, типичную для тех, которые используются для приложений Hi-Fi (на самом деле, довольно типичен для большинства усилителей для любых целей) . Частота замкнутого контура и фазовая характеристика показаны на рисунке 2. Запас по фазе (количество градусов фазового сдвига между фактической частотой единичного усиления (Ft или переходной частотой) и 180 градусов).При сдвиге фазы на 180 градусов отрицательная обратная связь усилителя перевернута по фазе и становится положительной. Если усилитель на этой частоте имеет коэффициент усиления больше единицы, он будет колебаться.

Рисунок 2 — Частотная и фазовая характеристика

Резистивная нагрузка не влияет ни на частотную, ни на фазовую характеристики. Индуктивные нагрузки (менее нескольких сотен мкГн — микро Генри) компенсируются сетью Zobel C3 и R7, с типичными значениями 100 нФ и 10 Ом, хотя это в некоторой степени варьируется в зависимости от конкретной конструкции. Для справки ниже показано выходное сопротивление моделируемого усилителя на выбранных частотах.

Таблица 1 — Выходное сопротивление по сравнению с Частота

Во многих конструкциях усилителей емкость линии громкоговорителей «отделена» от усилителя комбинацией L1 и R8.Опять же, довольно типичные значения — 800 нГн параллельно с 10 Ом, но, как всегда, они могут варьироваться. Индуктивность выше 1 или 2 мкГн встречается редко, так как она будет иметь слышимый эффект на общую частотную характеристику, особенно для динамиков с низким импедансом (например, индуктивность 10 мкГн вызывает потери 0,4 дБ при 20 кГц и нагрузке 4 Ом, и это без кабеля совсем). Резистор снижает добротность катушки индуктивности, чтобы предотвратить (или, по крайней мере, свести к минимуму) возможность образования резонансной цепи между катушкой индуктивности и кабелем. Эту сеть можно заменить на 0.Резистор на 1 Ом, но такой подход встречается редко. Моделирование проводилось без последовательной катушки индуктивности, поскольку ее присутствие подавляет те самые эффекты, которые мы ищем, и может возникнуть нестабильность усилителя. Сеть RC Zobel усилителя была сохранена для всех симуляций — очень немногие усилители будут стабильными с любым нормальным динамиком и нагрузкой без этой сети.

Обратите внимание, что в некоторых последующих имитациях запас по фазе может казаться достаточным для поддержания стабильной системы.Это прямой результат несовпадения симуляций и реальной жизни, и совершенно необходимо, чтобы вы понимали, что показанные результаты могут показаться «упрощающими» эффекты. Такие кабели, как Образец № 3 , будут вызывать нестабильность большинства усилителей — показанные результаты фазы также кажутся статичными, но на самом деле они меняются с амплитудой, и все, что вызывает радикальный фазовый сдвиг на выходе усилителя, почти наверняка вызовет колебания в реальной жизни.

Непрерывные колебания часто приводят к тому, что усилитель работает намного сильнее, чем обычно.Эффекты не всегда слышны, но в большинстве случаев вы услышите , что усилитель просто не звучит «правильно». Любой колеблющийся усилитель подвергается серьезному риску саморазрушения, и это состояние никогда не должно продолжаться.

Колебания могут быть нестабильными и могут появляться в определенных точках выходного сигнала. Колебания такой природы называют «паразитными колебаниями». Это может быть хуже, чем у усилителя, который постоянно колеблется, потому что он может проявляться только при определенном наборе условий нагрузки. Обычно это звучит ужасно, но в некоторых случаях это может остаться (почти) незамеченным, потому что это может произойти только во время определенных пассажей в музыке или на определенном уровне, когда эффекты становятся слышимыми.Хотя я не знаю ни одного усилителя, который умер бы в результате паразитных колебаний, это крайне нежелательно, и любой усилитель, который страдает от этого, должен быть отремонтирован.

2.2 Кабель

На рис. 3 показана схема смоделированного кабеля и «дальнего конца» сети Zobel. Также показан «ближний конец» (то есть на усилителе) Zobel, но по большей части он не нужен. Рекомендуется использовать последовательный дроссель на выходе усилителя (или если вы знаете, что он был включен производителем).Исключение его из цепи обычно мало или не влияет на стабильность усилителя и служит только для правильного заделывания кабеля на очень высоких частотах.

Рисунок 3 — Имитация кабеля и оконечной нагрузки

Хотя большинству людей (включая меня) может не понравиться идея использования керамического конденсатора в аудиотракте (для элемента «C» сетей Zobel), керамический конденсатор на самом деле является лучшим выбором для этого приложения. Важно, чтобы индуктивность конденсатора (в первую очередь, длина выводов и корпуса конденсатора) была как можно меньше, иначе отклик будет ограничен именно на тех частотах, где это становится важным.Даже если конденсатор является нелинейным (что характерно для керамики), он включен параллельно нагрузке и выходу усилителя и не влияет на слышимую часть сигнала. Помните, что мы имеем дело с небольшой емкостью (обычно 100 нФ), а ее реактивное сопротивление (или импеданс) составляет 100 Ом при примерно 16 кГц (80 Ом при 20 кГц). Даже нелинейное устройство с таким большим импедансом не повлияет на какой-либо известный усилитель, а конденсатор также включен последовательно с резистором, что еще больше снижает его и без того незначительный вклад.

Использование полипропиленовых колпачков «аудиофильского качества» или других пленочных колпачков не рекомендуется, поскольку их характеристики на нескольких МГц ухудшаются из-за внутренней индуктивности (которая определяет «саморезонансную» частоту колпачка). Конденсатор (ы) должен быть рассчитан минимум на 50 В переменного тока (или 100 В постоянного тока), хотя фактически развиваемые на конденсаторах напряжения должны быть намного ниже этого значения на любой частоте.

Резистор должен быть углеродным или металлическим, и номинала 0,5 — 1 Вт обычно вполне достаточно.Мощность, развиваемая при нормальном сигнале, будет намного меньше 0,5 Вт даже с мощными усилителями. Если вы считаете, что должен использовать резистор с проволочной обмоткой, то он должен быть неиндуктивного типа.

Важная часть этого упражнения состоит в том, чтобы показать, что если Zobel (согласованный с импедансом кабеля) используется на «дальнем конце» (то есть на клеммах громкоговорителя), то нет необходимости в индукторе на выходе усилитель мощности. Обычно он включается, чтобы гарантировать, что усилители не будут работать неправильно с кабелями с высокой емкостью, но если кабель оконцован на правильно, индуктор больше не нужен.

2. 3 Громкоговоритель

Громкоговоритель имеет двустороннюю конструкцию с полной компенсацией импеданса. Он использует сеть Zobel для обнуления растущего импеданса вуфера, вызванного индуктивностью звуковой катушки, и схему компенсации резонанса твитера. Это основано на моделированной акустической системе, используемой Джоном Ришем (разработчиком Cable Sample # 2) для некоторых из его измерений и моделирования, и является разумным приближением реальной акустической системы. Можно было бы использовать сопротивление (или более простой имитационный громкоговоритель), но это не обеспечило бы имитацию «реальной жизни».

Рисунок 4 — Имитация акустической системы

Низкочастотный динамик находится в герметичной коробке, поэтому имеет только один низкочастотный пик импеданса. Это относительно мягкий динамик с низкочастотным резонансом 27 Гц и минимальным импедансом 3,9 Ом при 430 Гц. Импеданс составляет более 6 Ом для большей части звукового диапазона. На очень высоких частотах он ведет себя как большинство динамиков, имея импеданс более 65 Ом на частоте 1 МГц, причем сопротивление увеличивается с увеличением частоты. Автор: 1.Импеданс на частоте 5 МГц составляет 100 Ом, увеличиваясь на 6 дБ / октаву (полное сопротивление примерно удваивается с каждым удвоением частоты). Короче говоря, это хорошо управляемый громкоговоритель, который ведет себя именно так, как и следовало ожидать.

Громкоговоритель показан с «общим» окончанием Zobel, состоящим из Rz, Cz1 ​​и Cz2. Конденсаторы должны иметь очень хорошие характеристики до нескольких МГц, и это одна из областей, где есть преимущество, если второй (меньший) керамический конденсатор подключен параллельно с Cz1. Два конденсатора должны иметь номинал , чтобы выдерживать полное выходное напряжение усилителя, и в идеале иметь что-то лишнее.Колпачки, рассчитанные на 630 В постоянного тока, подходят для большинства усилителей, а резистор должен быть углеродным. Типы с проволочной обмоткой не нужны, и их индуктивность вызовет несоответствие. Провода должны быть как можно короче, а все части должны быть подключены непосредственно к входным клеммам динамика.

Все симуляции основаны на большинстве акустических систем, в которых эта оконечная сеть — это , не включая . Показаны различные согласующие сопротивления, и оказывается, что Zobel, показанный выше, будет работать практически с любым кабелем, независимо от его фактического характеристического сопротивления.

3.0 Моделирование

В последующем моделировании использовались три разных кабеля. Важно отметить, что они используются просто как репрезентативные, и не следует делать никаких выводов при сравнении с заявленными (или заявленными) данными производителем. Никакое одобрение не подразумевается для какой-либо конфигурации, производителя или чего-либо еще, кроме окончательной рекомендации ниже.

Образец	Сопротивление	Индуктивность	Емкость	Импеданс	Каталожный номер
1	11.15 мОм	626,64 нГн	68,90 пФ	95,37 Ом	12 # Zip
2	14,57 мОм	219,82 нГн	114,83 пФ	43,75 Ом	Джон Риш
3	14,44 мОм	32,81 нГн	1640,42 пФ	4,47 Ом	Goertz MI 1
4 *	37,50 мОм	975,00 нГн	54,25 пФ	134 Ом	Oz ‘Рис. 8 ‘

Таблица 2 — Параметры смоделированного кабеля (на метр)

* # 4 был чем-то вроде запоздалой мысли и описан ниже на этой странице.

Все значения даны на метр длины кабеля, и моделирование проводилось с использованием длины 4 метра (немногим более 13 футов), поскольку это довольно типично для большинства домашних сетей. По мере увеличения длины кабеля описанные эффекты проявляются на более низких частотах. Для большинства кабелей коэффициент скорости составляет от 0,6 до 0.8 (это означает, что сигнал проходит на медленнее, на , чем в вакууме). Коэффициент скорости всегда указывается для кабелей RF , но я никогда не видел, чтобы он упоминался для акустических кабелей. Хотя это может показаться маловероятным, это вполне реальное явление, и для смоделированных здесь кабелей я принял VF равным 0,8, что означает, что кабель будет задерживать сигнал примерно на 17 нс (однако это зависит от конструкции кабеля).

В следующих разделах рассматривается большое количество возможностей и представлены графики ответа.По необходимости они меньше оптимального, иначе загрузка страницы займет 3 недели. Эффект от различных комбинаций очень ясен, а дополнительные описания указывают на интересующие области.

Кабель 3.1 ‘Special’

На первом графике показан кабель 3. Я выбрал его для первого моделирования, так как он с наибольшей вероятностью вызовет нестабильность усилителя без согласования Zobel. Хотя радикальные изменения фазы вполне заметны, их влияние на усилитель увидеть немного сложно.Выясняется, что этот кабель дает выходную фазу на усилителе, которая находится далеко за пределами его запаса по фазе, около 192 °. Это означает, что это почти наверняка вызовет колебания усилителя либо непрерывно, либо при определенных напряжениях и токах, которые невозможно предсказать с какой-либо надежностью. Такие паразитные колебания обычно вызывают искажение звука усилителя при запуске и останове. Устойчивые колебания часто приводят к выходу из строя выходного каскада усилителя.

Рисунок 5 — Кабель 3, без оконечной нагрузки на дальнем конце

Как вы можете видеть, у кабеля большой пик на частоте чуть ниже 10 МГц, а фазовый отклик ужасный.Каждый перегиб или разрыв на графике указывает на отражение, и обратите внимание на фазовый угол — он показывает фазовый сдвиг 700 ° на частоте 100 МГц!

Рисунок 6 — Кабель 3, с оконечной нагрузкой на дальнем конце (4,7 Ом)

После добавления сети Zobel на дальнем конце, как вы можете видеть здесь, спад отклика кабеля идеально плавный с резистором 4,7 Ом. Это оптимальное соответствие, и это значение, при котором следует использовать — , а не 10 Ом, как указано ниже (см. Ниже).

Рисунок 7 — Кабель 3, с оконечной нагрузкой на дальнем конце (10 Ом)

Даже 100 нФ последовательно с 10 Ом восстанавливает запас по фазе усилителя до нормального (150 °).Как видно выше, предпочтительно 4,7 Ом, но запас по фазе практически не изменяется.

В конце динамика есть небольшая «шишка» с сопротивлением 10 Ом, а фаза колеблется на частотах выше 20 МГц. Вероятно, это не проблема, и вам почти наверняка это сойдет с рук. Совершенно очевидно, что этот конкретный кабель никогда не следует использовать без Zobel на конце динамика, и столь же очевидно, что производитель не совсем понимает теорию линии передачи, поскольку сети Zobel поставляются с кабелем (и у вас есть спросить!) неверны.Это несложно сделать правильно, и если они расходятся с чем-то таким простым, как номинал резистора, я не склонен верить в их другой материал.

Хотя результаты на самом деле не ужасны, совершенно очевидно, что производительность не так хороша, как при правильном оконечном сопротивлении. На этом уровне (и поскольку импеданс кабеля указан на веб-сайте) мне трудно понять, как они могли сделать такую ​​ошибку. Не то чтобы этот производитель был одинок в любом случае — «эксперты» выйдут из деревянных конструкций, предположив, что 10 Ом, 100 нФ Zobel — это панацея — это так, но только для кабелей 10 Ом!

3. 2 Застежка-молния 12-го калибра

Кажется, это стандарт, по которому оцениваются все остальные кабели, поэтому он следующий в списке. Как видите, есть ярко выраженное отражение почти с той же частотой, что и раньше. Это должно быть так, поскольку кабель (линия передачи) имеет одинаковую длину, и первое отражение будет происходить на той же частоте. Небольшие отклонения случаются и являются результатом различий в спецификациях / характеристиках кабеля

LMR-200

Переключить меню

Поиск

Поиск по ключевому слову:

• Антенны

  Антенны

  • Все антенны

  • 2.4GHz WiFi, Bluetooth, ISM

    • Направленные антенны 2,4 ГГц

      • Параболическая решетка и тарелка
      • Патч, панель, секторные антенны
      • Яги Антенны

    • Всенаправленный 2.Антенны WiFi 4GHz

      • Антенны WiFi с магнитным креплением
    • Антенны Bluetooth

  • 5 ГГц: 4.Антенны 9 ~ 6,0 ГГц

    • Всенаправленные антенны 5 ГГц
    • Направленные антенны 5 ГГц
    • Антенны с двойной полярностью 5 ГГц
  • Двухдиапазонный 2.4 ГГц 5 ГГц
  • Антенны GPS
  • Комбинированные антенны: LTE / 4G, WiFi, GPS, 3G / GSM

  • LTE 4G GSM 3G CDMA сотовые многодиапазонные антенны

    • От 850 МГц до 950 МГц: антенны GSM, CDMA, LoRa
    • Двухдиапазонный 700-960 МГц и 1700-2700 МГц
    • MultiBand 698-2800 МГц
    • Антенны 5G и WiMax: 2300/2500/2600 МГц

  • Антенны по типу разъема

    • Антенны с разъемом RP-SMA

      • 2.Антенны WiFi 4GHz с RP-SMA
      • Антенны 5 ГГц с RP-SMA
      • Антенны 850-950 МГц с RP-SMA
      • Двухдиапазонный 2.4 ГГц 5 ГГц с RP-SMA
    • Разъем SMA — антенны с
    • Антенны с разъемом N-female
    • Антенны с N-штекерным разъемом
    • Разъем MMCX
    • Разъем RP-TNC — Антенны с
    • Разъем TNC-папа — Антенны с
    • U.Разъем FL — Антенны с
    • Коннектор FME
  • Антенны 412-440 МГц

  • Всенаправленные антенны: диполь / резиновая утка

    • Дипольные антенны: 2.4 ГГц
    • Дипольные антенны: 5 ГГц
    • Дипольные антенны: двухдиапазонная 2,4 ГГц и 5 ГГц
    • Дипольные антенны: 900 МГц
  • Антенны для монтажа в сквозное отверстие
  • Автомобильные антенны
  • Погодостойкие и морские антенны (недорогая)
  • Антенны ZigBee
  • Антенны с клеевым креплением
  • Антенны LoRa: Интернет вещей дальнего действия

• Антенные кабели и адаптеры

  Антенные кабели и адаптеры

  • Все антенные кабели и адаптеры

  • Адаптеры для антенных кабелей

    • Адаптеры с разъемом (-ами) RP-SMA
    • Адаптеры с разъемом (-ами) SMA
    • U.Адаптеры FL
    • Адаптеры с разъемом (-ами) N
    • Адаптеры с разъемом (-ами) RP-TNC
    • Адаптеры с разъемом TNC
    • Адаптеры с разъемом (-ами) BNC
    • Адаптеры с разъемом MCX
  • Кабели и адаптеры BNC
  • Кабели и адаптеры MCX

  • Серия MHF: MHF1 MHF2 MHF3 MHF4

Обращение с питанием и потеря мощности коаксиального кабеля радиолюбителей
Технические характеристики

Кабель лифта | Кабели для приложений | Строительные кабели

Заявка

Эти силовые и управляющие плоские кабели могут использоваться в гирляндах на подъемно-транспортном оборудовании, таком как мостовые краны.Они предназначены для использования в помещениях и на открытом воздухе при температуре окружающей среды до -25 ° C. Эти кабели могут принимать тележку со скоростью до 120 м / мин.

Стандартный

HD 359 S2, IEC 227, часть 6, EN 50214

Технические характеристики

Номинальное напряжение:
H05VVH6-F — 300 / 500V
H07VVH6-F — 450 / 750V
Цветовая маркировка:
Сердечник 1: черный.
Core 2: Голубой.
Core 3: Зелено-желтый.
Core 4: Коричневый.
Core 5: черный.
Жила 6 и выше: все жилы с черными номерами и одной зелено-желтой жилой заземления.

Кабельная конструкция

Гибкая неизолированная медь, класс 5, IEC 60228
Изоляция из ПВХ (поливинилхлорида)
Наружная оболочка из ПВХ (поливинилхлорида)
Цвет кабеля: черный
* Для каждой группы жил может использоваться резьба для снятия изоляции.
Радиус изгиба: фиксированная установка: 8 x высота кабеля

Параметры проектирования кабеля

Примечание: *** H05VVH6-F Кабели

Электрические параметры

Примечание:
*** H05VVH6-F Кабели
** Температура окружающей среды: 30 ° C

.
