Источник питания для антенны: Блоки питания для антенн – купить в Москве по выгодной цене в интернет-магазине Вегасат

выбор оптимального напряжения и мощности.

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП.

БП для антенны

Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в 220 Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт. Если речь идет о встроенных устройствах, то в конструкции используется бестрансформаторная схема. Здесь стабилизация напряжения происходит за счет широтных импульсных модуляций. БП включаются в обычную электрическую розетку с напряжением в 220 вольт и рассчитаны на среднюю мощность в 10Вт, которая и обеспечивает питание антенны. Таким образом, данные элементы занимает достаточно небольшой объем, но при поломке выводят из строя всю систему приема.

Внешние устройства обычно рассчитаны на то, что при поломке определенный уровень сигнала все же сохраняется. Хотя рассчитывать на то, что этот сигнал будет хорошим, нельзя. Еще одно преимущество внешних блоков питания для антенны заключается в том, что их проще заменить.

Основная схема построена на трансформаторе, а выходное напряжение питания стабилизируется параметрически. Стандартными значениями для выходных напряжений являются показатели в 24, 18, 12 и 5 Вт. Необходимое значение определятся, исходя из технических параметров антенны. Использование трансформатора позволяет добиться более стабильной работы в условиях электрических сетей, для которых характерны скачки напряжения, например, на даче или загородном участке.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

• трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
• стабилизатор напряжения DA1;
• выпрямитель VD1-VD4;
• фильтры по низкой C5 и высокой C6 частотам;
• индикатор напряжения 12 В HL1.

Схема блока питания

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки. Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется.

Этапы подготовки антенного кабеля

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет. Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

• выход со строя такого элемента конструкции блока, как трансформатор;
• поломка стабилизатора;
• неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Неисправности блока питания

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Важно! Иногда достаточно просто прозвонить кабель к блоку питания. Неисправность может заключаться в простом обрыве провода.

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Как проводится ремонт блока питания

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Схема простого антенного усилителя на 2 телевизора

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

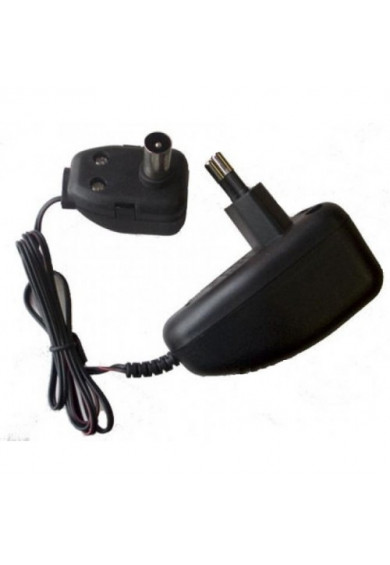

Блок питания с сепаратором для активных наружных антенн Sowar 12V-100mA

Цена:
от: до:

Название:

Артикул:

Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 — 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5. 5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2. 54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6×6»»» Кнопки тактовые 12×12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din — RCA»» Кабель jack 3. 5мм — RCA»» Кабель TRRS (jack) 3,5 мм — USB-AM»» Кабель TRRS (jack) 3,5 мм — mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм — jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM — USB AF)»»» Кабель USB папа-папа (USB AM — USB AM)»»» Кабель USB для принтера (USB AM — USB BM)»»» Кабель USB-AM — TRRS(jack) 3,5 мм»»» Кабель mini USB-BM — TRRS (jack) 3,5 мм»»» Кабель USB A — IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB — HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB — DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA — VGA»» Кабель VGA — RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI — mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI — RCA»» Кабель DVI — DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart — RCA»» Кабель Scart — Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex — Power Sata»» Кабель mini Din — mini Din»» Шнуры ВЧ — 50 Ом»» Шнуры ВЧ — 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3. 6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические

Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA’SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES — LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Назначение усилителя

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Польская антенна

Антенна Дельта

Основная функция телевизионного антенного усилителя:

• увеличение уровня полезного сигнала до приемлемых значений;
• снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая,  подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Параметры блока питания

Для антенного усилителя необходим блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Блок питания усилителя с адаптером

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Схема блока питания

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

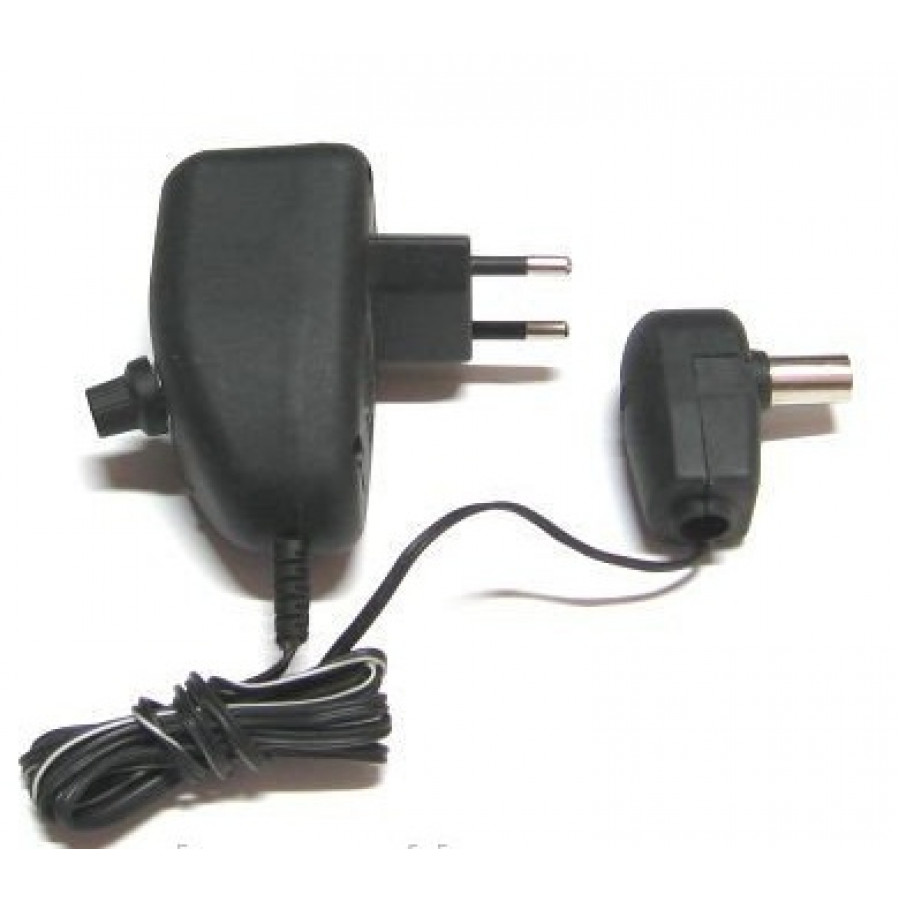

Регулируемый блок питания

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделка кабеля

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Основные неисправности

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Видео

Оцените статью:

БЛОКИ ПИТАНИЯ АНТЕННЫЕ

  На сегодняшний день вряд ли найдется семья, которая не использует в своей жизни такой вид бытовой техники как телевизор. С повсеместным развитием телевещания и с возникновением большого количества новых телевизионных каналов, качество передачи сигнала которых иногда оставляет желать лучшего, появилась стойкая необходимость применять активные антенны с усилителем, обеспеченные блоком питания.

  Такие антенны повышают качественные составляющие принимаемого сигнала, увеличивая стойкость его приема, четкость изображения и звука и препятствуют возникновению помех. Это осуществляется за счет использования блока питания со стандартным разъемом подключения к домашней антенной установке в совокупности с электрической сетью.

  При присоединении блока питания к комнатной антенне и его эксплуатации важно помнить о соблюдении следующих правил:

• Он должен быть выполнен из качественных материалов, подходящих для использования с электрическим током с напряжением 220 В;
• Провода блока питания для комнатной антенны должны быть полностью изолированными, не иметь на своей поверхности порывов, повреждений и заломов, проявляющихся при ощупывании;
• Блок питания при подключении к сети не должен нагреваться, искрить, трещать или выделять запахи, характерные для горения или тления;
• По возможности следует применять качественные блоки питания от проверенных и авторитетных производителей, ведь подозрения на возникновение неисправностей именно в блоке питания при снижении качества принимаемого сигнала посетят вас в качестве возможной причины, как правило, только в последний момент;
• Блок питания должен быть оборудован светодиодным индикатором. Благодаря ему вы всегда сможете определить наличие и бесперебойность сигнала;
• Разъем блока питания для антенны по размеру должен полностью подходить к подключаемой установке во избежание возникновения неприятных ситуаций.

  Необходимо отключать от сети блок питания после окончания просмотра телевизора, так как скачок напряжения сети во время грозы или в других условиях может вывести из строя как блок питания антенны, так и сам телевизор. И еще важно соблюдать правила безопасности использования электроприборов при применении блока питания домашней антенны и не пытаться производить самостоятельно ремонт, вышедшего из строя прибора, так как это может нанести вред вам и вашему дому.

Руководство по выбору антенны для цифрового телевидения.

Если вам необходимо купить антенну для телевизора, то вы наверняка зададитесь вопросами, как выбрать и чем они различаются между собой, кроме цены.

Можете посмотреть FAQ по цифре: от основ до самостоятельной установки антенны, возможно часть ответов есть там.

По источнику сигнала антенны для цифрового телевидения разделяются на спутниковые и эфирные. Первые получают сигнал со спутника, а вторые с телевышки или ретранслятора.

В это статье рассматриваются эфирные антенны.

Различия

Эфирные антенны для цифрового телевидения можно разделить по нескольким параметрам

• По месту установки
• По типу усиления сигнала
• По принимаемым частотам

Комнатные и наружные

Комнатные антенны — антенны для зон уверенного приёма (в прямой видимости телевышки). Такие антенны для города или не сильно удалённых районов. Комнатная антенна, это всегда компромисс. Вы получите лучше результаты с наружной антенной.

В случаях, удаленных от телевышки ставят наружные антенны.  Наружные антенны лучше ставить как можно выше. Лучшее место для ее установки — это самая высокая точка здания. Иногда такие антенны ставят на чердак, но это достаточно сильно ухудшает, условия приема.

Пассивные и активные

По типу усиления сигнала, антенны можно разделить на пассивные и активные.

Пассивные антенны для цифрового тв принимают сигнал за счёт геометрических свойств антенн. Чем больше габариты антенны, тем сильнее ее усиление, и наоборот.

Активные антенны, как и пассивные антенны имеют зависимость от геометрических свойств, но это не единственный их способ усиления. Внутри активных антенн установлен электронный усилитель – плата. Поэтому, таким антеннам необходимо электропитание. Питание таких антенн идет по кабелю, либо через адаптер (блок питания), либо через телевизор/приставку. Эти способы разделают активные антенны на те что с блоком питания – 12 Вольт (12 В) и без блока — 5 Вольт (5 В).

Усиление антенны измеряется в децибелах (дБ). Чем больше усиление антенны, тем лучше прием. Но антенна принимает кроме нужного сигнала еще и шумы. Бывают случаи, когда слишком мощная антенна, будет хуже работать, чем менее мощный вариант, не говоря уже о лишних расходах. Нужно выбирать антенну основываясь на условиях приема, удаленности от телевышки, и местности приема.

Может создаться впечатления, что пассивные антенны для цифрового телевидения бесполезны, ведь можно взять маломощный вариант активной антенны. Но как уже было замечено ранее слишком мощные антенны могут дать негативный результат.

Есть еще внешние усилители, их используют с пассивными антеннами. Обычно их применяют, когда надо развести сигнал от антенны более чем на один телевизор. Вариант пассивная антенна + внешний усилитель, значительно дороже, чем такой же аналог активной антенны. Поэтому ее и не выгодно использовать для одного телевизора.

Отдельно хотелось бы рассказать про блоки питания, с регулировкой питания. Такие блоки регулируют электропитание антенны, а не усиление, больше 12В они не подадут. В 90% случаев, это не даст положительного эффекта, обычно вы сможете только ухудшить эффект. Не стоит целенаправленно брать такой блок питания.

По принимаемым частотам

По частотному диапазону можно разделить телевизионные антенны на метровые (МВ диапазон 47 – 230 МГц), дециметровые (ДМВ диапазон 470 – 790 МГц) и всеволновые (МВ + ДМВ).

Цифровые эфирные телеканалы в итоге цифровизации телевидения оказались в диапазоне частот 470 – 790 МГц, поэтому метровые антенны можно назвать устаревшими. Однако метровые антенны могут применять в частных случаях, например, для приема аналогового телевидения, там, где его еще не отключили.

Дециметровые антенны можно разделить на логопериодические и волновой канал. Первые имеют большое усиление, в определённом узком диапазоне частот. У вторых же усиление равномерно распределено на весь диапазон. Получается, что волновой канал более универсальные, а логопериодические узкоспециализированные под конкретные условия приема.

Открываем глаза

Будьте готовы смириться с маркетинговыми уловками при проверке антенн для цифрового телевидения.

Не существует такой антенны, как «HD» антенна или «цифровая» антенна — формат принимаемых сигналов не важен. Дальность действия антенны тоже миф. Ни один производитель не может гарантировать, что его антенна будет принимать сигнал с заданного расстояния, поскольку слишком многое зависит от локальных условий, уровня сигнала, помех.

Некоторые из этих заявлений не значат ничего

Но можно предположить, что антенна с заявленной дальностью 50 км, обычно лучше для приема на большие расстояния, чем антенна от той же компании, с дальностью 30 км.

Какой тип кабеля использовать для телевизионной антенны?

Подключение от вашей антенны к телевизору так же важно, как и сама антенна. Для работы вам необходим высококачественный коаксиальный кабель. Коаксиальный кабель имеет центральный проводник, который несет сигнал, и окружен пластиковым изолятором. Еще есть внешняя оплетка, которая защищает центральный кабель от помех, и внешняя оболочка для защиты кабеля от погодных условий.

Если вы отключаете спутник для эфирного телевидения, вы, вероятно, можете использовать существующий коаксиальный кабель от спутниковой антенны, но, если он не работает, будьте готовы купить и проложить новый коаксиальный кабель. Если возможно, проводите кабель без разрывов, потому что каждый раз, когда вы соединяете кабель, теряется часть сигнала. Самый распространенный тип кабеля для телевидения называется RG-6.

Советы

Предсказать, какая антенна будет работать с уверенностью, достаточно сложно. Информация, которую дают разнообразные ресурсы, может дать какое-то представление о том, что должно работать. Есть много переменных, которые невозможно учесть.

В некоторых районах, особенно в городах или местах, где много холмов, сигналы могут отражаться от препятствий, таких как здания, и создавать помехи. Или, например, у деревьев могут вырасти листья весной и ухудшат сигнал, который вы получали хорошо зимой. Даже атмосферные условия могут влиять на передачу сигнала.

Перемещение антенны немного в сторону или вверх и вниз по окну может сильно повлиять на уровень сигнала. Когда вы устанавливаете наружную антенну на одной стороне крыши может не быть сигнала, а на другой наоборот — устойчивый сигнал. При установке антенны нужно знать направление, где ближайшая телевышка, и это не всегда то же направление что и у соседа. Желательно наружную антенну поместить максимально высоко насколько это возможно, высота установки антенны, второй по важности фактор после удаленности от телевышки. Будьте готовы экспериментировать.

Хотелось бы посоветовать не выбирать антенну самостоятельно, лучше обратится к специалисту– позвоните в магазин, напишите на e-mail или придите в магазин.Адреса магазинов Антенный-супермаркет.

Ориентировочный списокss=»bx_soc_comments_div bx_important bx_blue»>

Антенна телевизионная D-COLOR DCA-103А, активная, усилитель 28 дБ, кабель 1,35 м, блок питания, DCА-103А

Антенна телевизионная D-COLOR DCA-103А, активная, усилитель 28 дБ, кабель 1,35 м, блок питания, DCА-103А

Онлайн гипермаркет

ЗАКАЗЫ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО

Пн-Пт с 10:00 до 18:00 СБ-ВС — выходные

0

1. Главная
2. Бытовая техника
3. Телевизоры и медиа устройства
4. Антенны телевизионные
5. Антенна телевизионная D-COLOR DCA-103А, активная, усилитель 28 дБ, кабель 1,35 м, блок питания, DCА-103А

Бонусные баллы: 10

454393

501.15

нет в наличии

Все товары бренда D-COLOR

Поддерживаются диапазоны от 87,5 до 230 МГц и от 470 до 862 МГц. Преимуществом устройства является наличие усилителя, характеризующегося коэффициентом усиления равным 28 дБ.

Антенна эргономичного дизайна не лишит пользователя полезного пространства. Длина кабеля антенны (1,35 м) достаточна для обеспечения необходимой свободы выбора места установки устройства.

Модель изготовлена из пластика черного цвета и способна украсить своим внешним видом интерьер любого помещения. Габаритные размеры антенны составляют 190х110х10 мм.

Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Дополнительно

Личный кабинет

Обратная связь

© 2021. Канцтовары Brauberg

Если у вашей антенны сломается блок питания, можно ли использовать другой?

Люди любят усиленные антенны. Хотя ничто не заменит гигантскую антенну на крыше, усиленная антенна может максимально эффективно использовать небольшое пространство. Чистый современный усилитель помогает слабым сигналам проходить по кабелю к телевизору, не теряясь.

Современные антенны рассчитаны на долгие годы. Но давайте будем честными. Иногда что-то ломается. Иногда вы наступаете на кабель или неправильно вытаскиваете что-то из стены, когда пылесосите.То же самое можно сказать и о блоках питания, которые поставляются с антеннами. (Мы называем их «инжекторами мощности», и ниже я объясню почему.) К сожалению, эти инжекторы мощности обычно не продаются отдельно. Так что ты можешь сделать?

Усилители с питанием от USB

Многие антенны и усилители, такие как антенна Winegard Elite и усилитель LNA100, используют USB-кабели для питания. В этом случае вы действительно в хорошей форме. Вы можете использовать практически любое зарядное устройство USB. Как правило, подойдут даже самые дешевые в аптеке.Пока кабель не поврежден, вы можете подключить его к любому зарядному устройству, и оно будет работать. Если проблема в кабеле, вы можете заменить его практически любым идентичным.

Убедитесь, что вы используете правильный кабель. По какой-то причине многие антенны по-прежнему используют стандарт Mini USB (слева), в то время как практически все телефонные кабели сегодня используют либо Micro USB (справа), либо USB типа C. Вы все еще можете приобрести старые кабели Mini USB в Solid Signal или где бы вы ни купили такие вещи.

Усилители с коаксиальным инжектором питания

Мы называем блоки питания, использующие коаксиальное соединение, «инжекторами питания». Инжектор питания подает питание на тот же кабель, что и сигнал. Эти двое не мешают друг другу из-за некоторых аккуратных случайностей с физикой.

К сожалению, сложно найти форсунки, продаваемые отдельно. Каждый раз, когда мы получаем их в большом количестве в разных диапазонах, они быстро распродаются. Так что вы можете застрять в том, что можете найти. Следует ли использовать «тот, который можно найти?»

Это старый блок питания от DIRECTV DECA.В крайнем случае это может сработать, а может и нет. Вот как это узнать.

Вольт

Каждый блок питания будет иметь номинал, показывающий количество подаваемых им вольт и ампер. Вольт наиболее важны. Вам нужен инжектор питания, который подает такое же количество вольт, как и тот, который вы заменяете. Слишком мало вольт — и усилитель не будет работать. Если их слишком много, усилитель перегреется или перегорит.

Обычно вы можете выбрать инжектор питания с номинальным напряжением в пределах 2-3 В от того, который вы заменяете.Если ваш старый инжектор использует 12 вольт, вы обычно можете обойтись 10 или 14, но не идите дальше этого.

Усилители

Здесь у вас есть некоторая гибкость. Вы можете использовать инжектор питания с номиналом усилителя выше, чем у вас сейчас, но не ниже. Помните, что это метрика, поэтому, если ваш текущий инжектор составляет 500 мА, он также известен как 0,5 А. Вы можете использовать инжектор на 1А или 2А. Усилитель будет тянуть те усилители, которые ему нужны. Если вы используете инжектор без достаточного тока, инжектор быстро перегорит.

Примеры:

Ваш старый инжектор питания говорит, что он составляет 12 В, 500 мА. Хороший выбор для замены форсунки:

• 14В, 2А
• 10 В, 750 мА
• 12 В, 1 А

Неудачный выбор:

• 6 В, 500 мА
• 18В, 2А
• 29 В, 250 мА
• 12 В, 250 мА

Всегда лучше использовать абсолютно правильный инжектор питания, но если вы не можете, это должно помочь вам обойтись в крайнем случае.

Если ваш старый инжектор питания имеет сквозной порт, а новый — нет…

Вы можете использовать этот разветвитель для подачи питания на линию.Подключите инжектор питания к одному из портов OUT, подключите антенну к порту IN и подключите телевизор к другому порту OUT. Это та же технология, которая используется в сквозных портах на других инжекторах питания.

Блок питания антенны

— купить блок питания антенны с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для питания антенны. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший блок питания для антенны в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели блок питания для антенны на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете значительно сэкономить.

Если вы все еще не уверены в блоке питания антенны и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести блок питания для антенны по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Надежный, бесшумный и стабильный источник питания для активных антенных систем со встроенными функциями защиты и диагностики

Дни простого автомобильного радио, такого как приборная панель Mercedes, показанная на Рисунке 1, прошли, их сменила эпоха автомобильной информационно-развлекательной системы (см. Рисунок 2).Почтенное радио AM / FM по-прежнему занимает место в информационно-развлекательном столе, но теперь оно разделяет пространство с цифровым аудиовещанием (DAB), цифровым телевидением и телевидением высокой четкости (HDTV), спутниковым радио, встроенными сотовыми телефонами, CD / DVD / MP3. плееры, система глобального позиционирования (GPS), навигация и игровые системы.

Рисунок 1. Старая школьная приборная панель; одна пассивная антенна для приема AM / FM.

Рисунок 2. Информационная панель новой школы; высокоэффективная активная многоантенная система.

За приборной панелью, питающей этот объем информации, находятся активные антенные системы.По мере увеличения сложности информационно-развлекательных центров количество активных антенн, необходимых для передачи музыки и данных в информационно-развлекательный центр, увеличилось. В настоящее время в автомобиле принято в среднем от трех до пяти активных антенных систем, включая комбинацию AM, FM, DAB, HDTV, спутникового радио, сигналов дорожного движения, сотовой связи, WiMax и GPS — иногда с несколькими антеннами на диапазон до улучшить качество приема. Чувствительные схемы в этих активных антенных системах требуют защиты и изоляции от суровых условий автомобильной среды, а также способа передачи состояния антенны и диагностической обратной связи в главную систему.

LT3050 — это инновационный регулятор с точным ограничением тока и функциями диагностики. Он сочетает в себе высокую производительность, надежность и долговечность, присущие линейным регуляторам Linear Technology, с расширенным набором функций, ориентированных на активные антенные системы, включая:

• Программируемый предел тока
• Плавный пуск
• Обнаружение обрыва цепи
• Монитор выходного тока
• Сигнал неисправности открытого коллектора

LT3050 — это решение с одной ИС, которое заменяет сложную компоновку усилителей считывания тока, операционных усилителей, дискретных компонентов и других ИС, которые в противном случае потребовались бы для удовлетворения сложной комбинации требований к защите и диагностических функций, необходимых в автомобильных антенных системах.

LT3050 обеспечивает непрерывный выходной ток до 100 мА с типичным падением напряжения 340 мВ при полной нагрузке. ИС имеет широкий диапазон входного напряжения от 2 В до 45 В, обеспечивая регулируемое выходное напряжение до 0,6 В. Один конденсатор обеспечивает как сверхнизкий уровень шума — всего 30 мкВ _RMS в широкой полосе частот от 10 Гц до 100 кГц, так и эталонную функцию плавного пуска, устраняя большие пусковые токи и выбросы выходного напряжения при включении. Допустимое отклонение выходного напряжения LT3050 является очень точным и составляет ± 2% от линии, нагрузки и температуры.Низкий рабочий ток покоя LT3050 (50 мкА) позволяет ему непрерывно работать в режиме ожидания с минимальным разрядом батареи и снижается до <1 мкА при отключении. Микросхема размещена в 12-выводном корпусе DFN 2 мм × 3 мм и 12-выводном корпусе MSOP с термическим усилением, соответственно, что обеспечивает компактную площадь основания.

Автомобильный аккумулятор на 12 В — отправная точка для многих источников активного антенного напряжения — далек от тихого и стабильного источника питания, необходимого для этих систем. Помимо шума, этот «источник питания» 12 В может быть подвержен обратным условиям работы батареи или сбросам нагрузки, при которых напряжение может колебаться или резко возрастать от –36 В до 80 В.LT3050 защищает как себя, так и антенну в этой сложной электрической среде, обеспечивая при этом стабильное выходное напряжение с низким уровнем шума. LT3050 также защищает активную схему питания антенны в случае короткого замыкания в самом источнике питания антенны с помощью точного и программируемого ограничения тока. Температурные условия в автомобильной среде не менее сложны, требуя, чтобы источник питания был стабильным в диапазоне температур от –40 до 125 ° C с надежной защитой от перегрева.

Помимо этих сложных требований к защите, LT3050 упрощает сбор диагностической информации, необходимой для сообщения о состоянии антенны.Программируемое обнаружение обрыва цепи контролирует ток питания антенны на случай, если он упадет ниже указанного минимального рабочего состояния. Программируемое обнаружение короткого замыкания контролирует ток питания антенны в случае, если он превышает определенный максимум, и защищает антенну и ее питание, ограничивая ток. Кроме того, аналоговый монитор тока создает сигнал, пропорциональный току питания антенны. Это удобно в качестве диагностического входа или для сигнализации системе о том, какой тип антенны установлен.

Функции защиты в точном, стабильном и тихом источнике питания

LT3050 обеспечивает стабильное и малошумящее питание для активных антенных систем, изолируя и защищая антенную систему от шумного и непостоянного источника питания 12 В в автомобиле. ИС может выдерживать входное напряжение ± 50 В и обратное состояние батареи, потенциально генерируемое источником питания 12 В, а также обратное выходное напряжение до ± 50 В (см. Рисунок 3).

Рис. 3. Переходная характеристика LT3050 на состояние сброса нагрузки (связь по переменному току).

LT3050 обеспечивает отличное подавление помех от источника питания, эффективно изолируя питание антенны от шума на линии питания 12 В или от промежуточного понижающего регулятора (см. Рисунок 4). Один конденсатор обеспечивает как эталонный плавный пуск, так и обход шума, обеспечивая программируемое время запуска и сверхнизкий уровень шума.

Рис. 4. Подавление пульсаций LT3050.

Точно программируемый предел тока обеспечивает дополнительную защиту, позволяя пользователю устанавливать ограничение тока на уровне 110% от максимальной нагрузки, не влияя на регулирование нагрузки во время нормальной работы.Кроме того, сочетание ограничения резервного тока, обратного ограничения тока и надежного теплового отключения с гистерезисом позволяет на неопределенное время закорачивать выходное короткое замыкание от входного источника питания 50 В без повреждения ИС. Выход может быть на 50 В выше входа с минимальным током на входе и без повреждения ИС.

Возможности диагностики

LT3050 предоставляет диагностическую информацию системам управления автомобилем. Индикатор неисправности с открытым коллектором, способный опускаться до 100 мкА, указывает, обнаружены ли условия обрыва или короткого замыкания, или если ИС переходит в режим теплового отключения.LT3050 также имеет встроенный монитор тока, который передает (через вывод I _MON ) примерно 1/100 выходного тока для использования в мониторинге и защите антенной системы. См. Блок-схему на рисунке 5. Простое подключение резистора от I _MON к GND создает напряжение относительно земли, пропорциональное выходному току.

Рисунок 5. Блок-схема LT3050.

Программируемое обнаружение короткого замыкания и ограничение тока обеспечивается на выводе I _MAX и после установки изменяется менее чем на 5% в зависимости от линии и температуры.Вывод I _MAX является коллектором специально разработанного устройства токового зеркала, которое генерирует около 1/200 выходного тока. Этот вывод также является входом в прецизионный усилитель ограничения тока. Подключение резистора (R _{I (MAX)} ) между I _MAX и GND устанавливает пороги обнаружения короткого замыкания и программируемого ограничения тока. Схема усилителя ограничения тока выполняет две функции. Во-первых, он устанавливает логику вывода ОТКАЗ с открытым коллектором, если напряжение на выводе I _MAX достигает 600 мВ.Во-вторых, он регулирует выходной ток возбуждения так, чтобы напряжение на выводе I _MAX не превышало 600 мВ, тем самым ограничивая выходной ток до 0,6 В • 200 / R _{I (MAX)} .

Программируемый порог обнаружения обрыва цепи обеспечивается на выводе I _MIN . Вывод I _MIN является коллектором специально разработанного устройства токового зеркала, которое генерирует около 1/200 выходного тока. Этот вывод также является входом для компаратора обнаружения обрыва цепи относительно внутреннего опорного напряжения 600 мВ.Подключение резистора между I _MIN и GND устанавливает порог обнаружения обрыва цепи. Если напряжение на выводе I _MIN падает ниже 600 мВ, компаратор отключается, и вывод FAULT срабатывает. В компараторе используется небольшой гистерезис для предотвращения сбоев на выводе НЕИСПРАВНОСТИ.

На рисунке 6 показана типичная прикладная схема LT3050, настроенная как активный антенный источник питания. Предел тока, пороговые значения разомкнутой цепи, выходное напряжение и т. Д. Были выбраны произвольно в иллюстративных целях.В этом примере порог обнаружения обрыва цепи устанавливается резистором 11,3 кОм I _MIN на 10 мА. Резистор I _MAX 1,15 кОм устанавливает порог короткого замыкания и предел тока равным 100 мА (для стабильности усилителя ограничения тока требуется конденсатор I _MAX емкостью 10 нФ). Резистор 3k I _MON обеспечивает полномасштабный сигнал 3 В, когда выходной ток равен 100 мА. Конденсатор 10 нФ REF / BYP обеспечивает время плавного пуска 5,5 мс и малошумную работу.

Рисунок 6.Схема питания активной антенны LT3050.

По мере того, как компоненты автомобильной информационно-развлекательной системы становились все более сложными, количество активных антенных систем также увеличивалось. Чувствительная схема в этих активных антенных системах требует защиты и изоляции от суровых автомобильных условий, а также диагностической обратной связи для сообщения о состоянии антенны.

Линейный стабилизатор питания и диагностики активной антенны LT3050 решает проблемы конструкции активной антенны с такими функциями, как программируемый предел тока, плавный пуск, обнаружение обрыва цепи, контроль выходного тока и сигнал неисправности открытого коллектора.LT3050 также отличается широким диапазоном входного напряжения, низким током покоя, низким выходным шумом в широкой полосе пропускания, высокой точностью выходного напряжения, низким падением напряжения и способностью выдерживать изменение входного и выходного напряжения.

Стабильность LT3050 и низкий уровень шума также приносят пользу конечному пользователю, поскольку он обеспечивает более четкую и надежную передачу / прием сигналов антенны для улучшения современных автомобильных информационно-развлекательных систем.

Блок питания для ремонта телевизионных антенн.Блок питания антенны

Цитата: Чугунов

С точки зрения нестандартных улучшений КЛИЕНТОВ этот вариант неприемлем. А для себя, друзей и близких — решение отличное, практичное и удобное.
Это просто «маленькая уловка» поздно на 20 лет, а я давно не видел таких антенн, каких-то спутниковых антенн.
С точки зрения надежности номинал R2 можно увеличить или выставить не более 0.1 Вт для срабатывания предохранителя если что …
Однако, я помню, были импортные телевизоры, в которых шасси было запитано, а корпус антенного разъема был подключен через конденсатор, впрочем, сегодня это тоже неактуально .
Может быть, тема для статьи и слишком мала, но не все темы должны быть большими. Мне это нравится.

Ну что сказать — я согласен практически с каждым словом этого комментария Сергея. Все так и сделал сам — защитный резистор на 100-120 Ом 0.125 Вт (иногда поочередно 1-3,3 кОм для регулировки режима усилителя), до места соединения дросселя и резистора — еще одна керамика на 0,047-0,1 мкФ (при большом количестве кабеля к антенне оплетка окисляется , слабый прием и т.д. — иногда помогало нажатие возбуждения), а для тех, у кого есть видеомагнитофон или игровая приставка — тумблер выключения питания (есть в основном транс-RF) — КЗ). Это сработало. Если что не так, то резистор сгорел спокойно и быстро, не нагружая БП ТВ (а уже 0.25 MLA горела долго и сильно пахла).
Поэтому исходя из практики соглашусь с

Цитата: koan51

Резистор нужен на 20-30 Ом, при сопротивлении 100 Ом на усилителе напряжение около 10 вольт, что снижает коэффициент усиления.

Не могу: при подключении резистора КЗ 20-30 Ом к шине 12 вольт ток нагрузки БП резко возрастет на 0,6-0,4 А — это ненормальная ситуация для схемы с практически постоянный и соразмерный ток потребления.А если никакая защита не сработает, то, скорее всего, дроссель (он же малогабаритный!) Начнет гореть не слабо, пугая этого самого клиента (родственника, друга) в пути.
Идея практически хорошая для своего времени, как это сделать, каждый решает сам, но я также расскажу небольшую историю: родители друга перестали работать на ТВ, пошли смотреть. В комплекте — норм. растр без сигнала. «Мастер, работавший на радиозаводе (в 76 г., на автопогрузчике — авт.) Все смотрел, паял, но не успел закончить.«А что паялось? — да, проводка какая-то. »« Посмотрим, сначала антенну проверим »- и хотел вытащить. Как взял, никак не разобрался — ФАЗА есть, а разъем современный, металлический. И поводок отсоединился (эти + 12В на антенне ВЧ усилителя, видимо выпали из-под задней крышки при закрытии ТВ) мужик припаял к входной колодке 220В — клеммы большие, разбирать не нужно. .. Вот и все

Подавляющее большинство антенн для приема телевизионных программ имеют усилитель сигнала.Как любое электронное устройство, ему требуется питание. Основная особенность — использование антенного кабеля для одновременной передачи полезного сигнала и питающего напряжения. Такой принцип питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей для них. Это связано с тем, что расстояние от усилителя до источника питания большое, но для этого не требуется дополнительный кабель к источнику питания.

Назначение усилителя

Уверенный прием программ для просмотра каналов эфирного телевидения с помощью обычной антенны возможен только при небольшом удалении от передающего центра.Во всех остальных случаях активная антенна дополняется приемным усилителем. В качестве примера можно привести польские антенны, получившие наибольшее распространение, и антенны типа Delta.

Основная функция усилителя телевизионной антенны:

• повысить уровень полезного сигнала до допустимых значений;
• шумоподавление.

Данные о качестве указаны, потому что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех.По этой причине антенный усилитель находится в непосредственной близости от антенны, часто входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя подается по антенному кабелю. Для выделения нужного сигнала антенна, как Дельта, так и любая другая, подключается к телевизору через переходник. Некоторые телевизоры или тюнеры имеют антенный разъем, в котором уже присутствует напряжение. Таким образом отпадает необходимость в блоке питания и адаптере, хотя это не исключает возможности их использования.Для этого в меню настроек ТВ всегда есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Одновременное питание от антенного гнезда и внешнего блока питания не допускается, так как это может привести к выходу из строя одного или нескольких устройств. В лучшем случае пострадает качество приема.

Параметры источника питания

Для антенного усилителя требуется блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• значение тока не более 100 мА.

В результате мощность устройства питания для телевизора составляет единицы ватт, поэтому он может иметь очень маленькие размеры.

Устройство питания

В большинстве случаев источник питания телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, фильтрующего конденсатора и встроенного регулятора напряжения.

Выходное напряжение трансформатора примерно 12-18 В, желательно ближе к максимальному значению.Почему так, будет сказано ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Широко используется благодаря удачным параметрам и выпускается с разной допустимой мощностью. В этом блоке питания можно использовать микросхему с минимальной мощностью (вполне приемлема более мощная, здесь мерилом являются ее габариты). Отечественный аналог 7805 — К142ЕН8Б (сокращенное наименование — КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное напряжение не менее чем на два вольта, а поскольку переменное напряжение повышается примерно на 1.4 раза после выпрямления и сглаживания конденсатора минимальное напряжение на выходе трансформатора около 10 В. 12 В подбирается с учетом возможного снижения сетевого напряжения.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В этом случае вполне достаточно 220 мкФ. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного, поэтому лучше взять конденсатор на 35 В и выше.Светодиод служит для индикации работы агрегата.

Очень часто антенна может принимать сигналы как от удаленного телецентра, так и от ближайшего. В этом случае не исключено, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Аналогичным недостатком в большей степени являются широкополосные антенны, к которым также относится антенна Delta. Качество приема при этом намного хуже. Чтобы преодолеть эту ситуацию, уменьшите коэффициент усиления усилителя. Это можно сделать, уменьшив значение питающего напряжения.Этот вариант представлен на рисунке ниже.

Видно, что в общую выходную цепь (2) микросхемы включен переменный резистор. При этом сама микросхема другого типа — 7805 (отечественный аналог К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равно паспортному значению микросхемы — 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение до входного значения.

Качественные регулируемые антенные источники питания содержат стабилизатор, выполненный на основе регулируемого интегрального стабилизатора типа ЛМ317 (аналог — К142ЕН12). Эта разновидность распространена, хотя упрощенная схема хорошо себя зарекомендовала и имеет меньшую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в зазор выходного проводника. Это решение не выдерживает критики и характерно только для дешевых китайских устройств.

Подключение

Промышленный адаптер для подключения к телевизору подключается к блоку питания двухжильным кабелем и имеет две клеммы для подключения антенного кабеля.Чтобы подключить кабель, нужно его правильно обрезать. Кабель, который будет подключен к антенне, состоит из центрального проводника, заключенного в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Для подключения кабеля к адаптеру необходимо сначала аккуратно обрезать острым ножом внешнюю изоляцию на расстоянии 2 см от края, стараясь не порезать экранирующие проводники. Дальнейшая изоляция изоляции от кабеля. Отступив от края 15 мм, отрежьте экран.Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно разрежьте центральную изоляцию на глубину нескольких миллиметров. Согнув кабель несколько раз в месте разреза, необходимо следить за тем, чтобы изоляция лопнула по кругу. Теперь его нужно удалить из сердцевины.

Важно! Невозможно разрезать изоляцию на всю глубину, так как центральная жила в месте разреза сломается.

Разрезной кабель подводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а оплетка экрана — под широкую клемму.Теперь можно затянуть винты клемм. Подключение готово.

Примечание! По крайней мере, одна из жил экранирующей оплетки не должна соприкасаться с центральным выводом. Блок питания не выйдет из строя (микросхемы имеют защиту от коротких замыканий), но и напряжение питания на антенный усилитель не поступит.

Перед подключением антенного кабеля рекомендуется проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не более.

Основные неисправности

Источники питания усилителя редко выходят из строя, поэтому их невозможно отремонтировать. Чаще всего наблюдается потеря емкости фильтра. Эта неисправность проявляется в виде волнообразного искажения изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно в некачественном конденсаторе. Внешне он будет иметь выпуклый конец (должен быть плоским). Для ремонта достаточно установить аналогичный емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора свидетельствует о неисправности последней. Для замены можно установить любую аналогичную микросхему (аналоги были упомянуты выше).

При скачках напряжения выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется намотка обмоток, что сложно осуществить в домашних условиях. Но если обмотки трансформатора выполнены на отдельных катушках, то есть возможность не прибегать к перемотке.Обычно в первичную цепь встроен предохранитель. Чтобы добраться до него, нужно аккуратно, стараясь не повредить жилы, отрезать внешнюю изоляцию первичной обмотки, которая намотана тонкой проволокой и имеет большое количество витков, а значит, и вторичную. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (сопротивление исправного предохранителя равно нулю). Неисправный предохранитель перемыкает тонкую проволоку диаметром 0,05-0,07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом напряжения и тока, поэтому практически не выходит из строя.

Гораздо чаще место соединения кабеля и адаптера неплотно, в результате чего теряется контакт центрального проводника или происходит короткое замыкание с экранирующей оплеткой. В этом случае нужно правильно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинству потребителей не стоит видеть проблему в том, как правильно подключить блок питания и даже отремонтировать его самостоятельно. Самое главное — внимательность, аккуратность и желание.

Видео

Подавляющее большинство из них имеют телевизоры, черно-белые или цветные.Все мы знаем, что без телевизионной антенны на экране телевизора не будет изображения. За это время наша промышленность изготовила большое количество телевизионных антенн различной конструкции.

Но из-за распада Союза фабрики по производству антенн для телевизионных приемников просто прекратили их выпуск. Чтобы заменить нашу телевизионную продукцию, ее начали импортировать. Как говорят наши люди, свято место пусто не бывает. На наших рынках появилась возможность купить хороший импортный телевизор, а кроме того, продавцы предложили импортную многоканальную телевизионную антенну по разумной цене.

В комплекте антенна, в комплекте антенный усилитель и блок питания к нему. Кабель для антенны пришлось покупать отдельно. Он не обеспечил себя установкой антенны, которую только что купил на рынке. Для этого требовалось иметь только инструмент: отвертку, перочинный нож и гаечный ключ.

После установки телевизионной антенны на специально подготовленной площадке и включения телевизора настраиваем ее на передающий телецентр. Настроив телевизор по качеству изображения, фиксируем и закрепляем антенну, чтобы она не раскручивалась при сильных порывах ветра.

В последнее время широкое распространение получили телеканалы, спутниковое телевидение. Качество принимаемого со спутника телевизионного сигнала во многом превосходит прием сигнала от обычной всеволновой телевизионной антенны. Конечно, не каждый может позволить себе купить, как мы говорим, спутниковую антенну, и поэтому широким спросом пользуется простая, но доступная всеволновая антенна с усилителем.

Но вот одна проблема, у нее в процессе эксплуатации иногда бывают сбои, по одной простой причине.Во время грозы забыли выключить питание от розетки 220 вольт, а заодно ТВ кабель с вилкой от антенного гнезда телевизора. В результате выходит из строя тюнер, то есть ресивер телевизора, или выгорает много дорогих радиодеталей.

Мой совет, не забывайте отключать во время грозы телевизионный приемник и антенну от электросети 220 вольт. Таким образом, вы сэкономите не только телевизор, но и антенный усилитель, и вдобавок свои кровно заработанные деньги, которые можно было бы потратить на ремонт телевизора.

Далее будет рассказ о ремонте блока питания телевизионного усилителя. Он состоит из понижающего трансформатора мощности, платы гетинакса, четырех маломощных кремниевых диодов, одного электролитического конденсатора, стабилизатора напряжения и сигнального светодиода.

Чаще всего выходит из строя электролитический конденсатор в блоке питания антенного усилителя. Эта неисправность отображается на экране телевизора в виде ломаных линий, и чаще всего можно наблюдать, как по изображению движется черная широкая полоса.Сразу, недолго думая, необходимо разобрать блок питания и заменить вышедший из строя электролитический конденсатор емкостью 100 мкФ, 25 В. В редких случаях выходит из строя сам регулятор напряжения, который выдает стабилизированное постоянное напряжение 12 Вольт для питание антенного усилителя. Характер неисправности стабилизатора также отображается на экране телевизора в виде мурашек по коже или снега.

Кто мало умеет работать с паяльником, ему не составит труда заменить вышедшие из строя детали.
Всем удачи

LF / HF и блок питания антенны Navtex

Место установки

Под палубой

Разъем

UHF — розетка (антенна)

Разъем1

UHF — розетка (приемник)

Разъем2

D-9, вилка (внешний источник питания)

Кабель

Женский D-9 (прибл.0,1 м)

Для типов антенн

Navtex Tri-Band и HF100 RX

Материал

Алюминий, FR4, медь и PTFE

Размер

130 x 75 x 30 мм

Серийный номер

На этикетке продукта

Эффективный источник питания для антенны телевизора для беспрепятственного просмотра

Alibaba.com предлагает одни из самых эффективных и мощных. источник питания для антенного телевизора вариантов, которые идеально подходят для передачи бесшовных сигналов для ваших телевизоров. Эти обширные категории продуктов созданы с использованием самых передовых технологий для достижения превосходных характеристик, а также сделаны из прочных материалов для обеспечения исключительной долговечности.Эти. Блок питания для антенного телевизора идеально подходит для всех типов жилых и коммерческих целей и является одним из самых продаваемых товаров на сайте прямо сейчас. Ведущий. источник питания для антенного телевизора поставщики и оптовые торговцы на сайте предлагают эти технологически продвинутые продукты по наиболее конкурентоспособным ценам и выгодным сделкам.

Широкий ассортимент эффективных и превосходных. Блок питания для антенного телевизора , представленный на сайте, изготовлен из высококачественных материалов, обеспечивающих долговечность и повышенную долговечность на протяжении многих лет.Эти продукты экологичны и экологичны. Вы можете выбирать из огромного количества спутников. блок питания для антенного телевизора совместим со всеми типами телевизоров как для внутреннего, так и для внешнего сигнала. Эти устройства изготовлены из пластика, алюминия и других металлов для большей прочности и устойчивости к любым погодным условиям и внешним элементам. Файл. Блок питания для антенного телевизора , предлагаемый здесь, оснащен всеми последними функциями для оптимальной производительности и стабильной доставки.

Великолепное качество. Блок питания для антенного телевизора , доступный на Alibaba.com, представлен в различных цветах, формах, размерах, характеристиках и качестве сборки в зависимости от ваших требований. Эти продукты водонепроницаемы, устойчивы к коррозии, не допускают поломок и способны улавливать сигналы наиболее убедительными техническими способами. Эти. Блок питания для антенного телевизора имеет отличный прием для цифровых наземных, шумоподавляющих усилителей и очень прост в использовании. Вы можете купить. источник питания для антенного телевизора , которые также входят в комплект поставки телевизионных приставок и достаточно эффективны, чтобы работать в любую погоду точно.

Просмотрите отдельные. Блок питания для антенных телевизионных диапазонов на Alibaba.com и покупайте эти продукты в рамках своего бюджета и удобства. Эти продукты доступны как OEM-заказы и могут быть полностью индивидуализированы. Вы также можете выбрать послепродажное обслуживание и услуги по установке, которые не требуют больших затрат.

Антенны, CMM micro без источника питания с комплектом антенн GPS, 1070CK-03DB

]>

Снижение затрат на установку и эксплуатацию системы Поставщики услуг должны предлагать своим клиентам услуги высочайшего качества по самой низкой цене.Модуль управления кластером micro (CMMmicro) позволяет операторам сети сократить время и трудозатраты на установку и обслуживание системы в частичных кластерах Canopy.

CMM micro поставляется с комплектом антенны GPS.

Кабель антенны GPS (тип LMR-200 с разъемами N-папа — BNC-папа) продается отдельно и доступен с нестандартной длиной.

CMMmicro обеспечивает надежную сетевую синхронизацию с более интегрированным решением, включающим:

· 8 портов доступа

· Коммутатор управляемый

· Меньший и легкий корпус

· Сокращенная кабельная разводка

Система Canopy, разработанная для обеспечения согласованного и надежного беспроводного широкополосного обслуживания, плавно масштабируется для поддержки крупных развертываний.CMMmicro — это сердце возможности синхронизации системы, которая позволяет операторам сети повторно использовать частоты и увеличивать пропускную способность, при этом постоянно обеспечивая постоянство качества обслуживания клиентов. В результате абоненты могут пользоваться услугами операторского уровня, даже если они находятся на периферии сети.

Снижение операционных затрат

Сокращение количества кабелей между системными модулями. От CMM к каждому модулю точки доступа (AP) идет только один кабель, по которому передается соединение Ethernet, импульс синхронизации и данные GPS.Интеграция снижает количество точек потенциального отказа в модуле и улучшает качество обслуживания за счет сокращения времени простоя, что позволяет поставщикам услуг экономить сотни долларов на трудозатратах и ​​материальных затратах на прокладку кабелей к каждому из радиостанций и транзитных соединений. Встроенная кабельная разводка также сокращает время и затраты, связанные с поиском неисправностей и обслуживанием системы. Для сетевых операторов, заинтересованных в настройке CMM для включения определенного оборудования, такого как маршрутизатор, Motorola предлагает CMM2 с физическим доступом к соединениям между коммутатором и точкой доступа.

Корпус меньшего размера

Корпус CMMmicro меньшего размера сокращает время и затраты, связанные с монтажными работами. Корпус занимает 25% пространства более крупного КИМ, а его вес в 8 фунтов составляет 1/3 от более крупного КИМ.

Информация для заказа

Если вы хотите разместить заказ по телефону, позвоните по номеру 1-888-WINNCOM (946-6266) (или +1 440 498 9510 для международных звонков)

.
