«Ввод электричества на дачу» – полезная информация от Моя дача

Сегодня дома из бруса считаются самым экологичным и практичным жильём. Когда завершена постройка фасада дачного дома, важным вопросом является осуществление ввода электричества на дачу для дальнейшего проведения внутренней инженерных коммуникаций и внутренней отделки.
Ввод электричества в дома из бруса осуществляется двумя способами. Первый от воздушной линии электропередач, а второй от трансформаторной подстанции или от столба наружного освещения подземный.

Ввод электричества от воздушной линии электропередач осуществляется от близлежащей расположенной опоры наружного освещения по воздуху. В случае если расстояние от опоры, до близлежащего столба составляет больше 25 метров, то нужно обязательно установить ещё одну опору. Опора должна быть железобетонная, но не в коем случае не деревянная. Высота воздушной линии над дорогой должна быть около 6 метров. Устанавливать такую опору должна обязательно специализированная организация, специализируемая на районном освещении, так как у неё есть соответствующие квалифицированные работники и ордер на земляные работы. Для воздушных линий электропередач можно применять два типа алюминиевых проводов, это голый провод и само несущий изолированный провод, второй наиболее надёжен, так как его изоляция выдерживает излучение ультрофиолета, не плавится и срок службы составляет 25 лет.

В дома из бруса воздушную сеть лучше подводить силами специализированной организации

Есть однофазная воздушная линия электропередач с двум проводами и трёхфазная с четырьмя, вторая наиболее предпочтительнее, так как можно подключить дополнительное электрическое оборудование в доме, например станок. Нельзя прикручивать алюминиевый провод к тросу пластиковыми хомутиками или проволокой с изоляцией. Проволока может повредить кабель, что приведёт к короткому замыканию. На столб закрепляется трос, а затем протягивается и крепится к металлическому крюку, который ввинчивается в стену дома.

Алюминиевая проводка применяется, потому что все воздушные линии изготовлены в основном из алюминия. Минимальное сечение жил провода СИП должно составлять 16 мм 2. Причём сечение обязательно должно быть рассчитано, в соответствии с нагрузкой создаваемой оборудованием в доме и его мощностью и взято на основании проекта. На электрическом вводе допустимо применять и провод из меди, но уже с меньшим сечением, но для этого нужно использовать специальные изоляторы (орехи), которые позволят хорошо соединить медный и алюминиевый провода при помощи зажимной металлической клеммы, защитить их от повреждения. Не в коем случае не допускается скрутка, так как алюминиевый и медный провод имеют различные сопротивления, то они могут греться, что в дальнейшем может привести к плавлению проводки или возгоранию. На вводе должен обязательно находиться автоматический выключатель для отключения электричества и далее провода должны идти к щитку, в котором устанавливаются автоматические выключатели на каждую группу проводки и счётчик, а также узо.

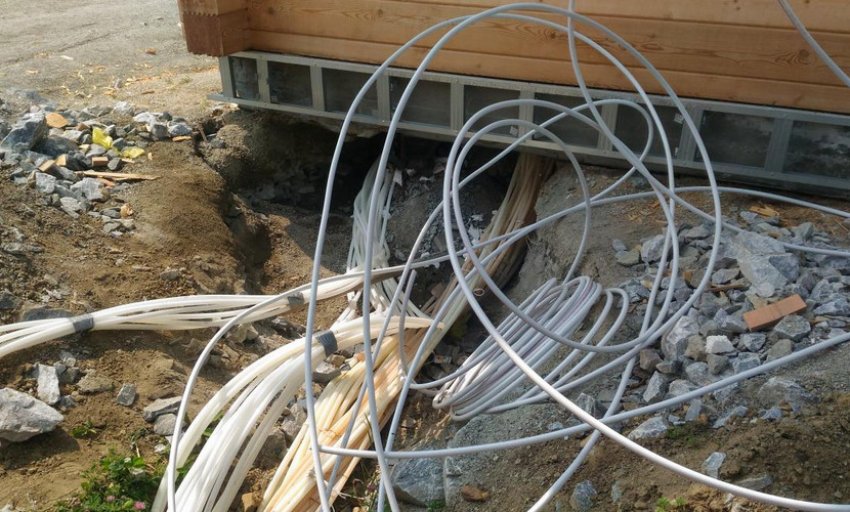

Второй способ ввода подземный примечателен тем, что никаких висящих проводов нет, что весьма эстетично. Кабель для прокладки под землёй должен быть обязательно бронированный, в котором между изоляциями есть специальная металлическая оплётка, которая предохраняет его от повреждений. Сечение кабеля должно быть выбрано по проекту в соответствии с электрической нагрузкой создаваемой оборудованием в доме, а также суммарной мощностью всего оборудования. Вместо бронированного кабеля может использоваться кабель ВВГ в горючем и негорючем исполнении или NYM, который должен быть обязательно пропущен в специальную гофрированную или пластиковую трубу чёрного цвета, которая применяется не для внутренних работ. Применять металлическую трубу нельзя, так как это может вызвать повреждение кабеля в случае осадков.
Для прокладки подземного кабеля должна быть вырыта траншея глубиной 70 см и туда засыпается песок, на который и укладывается кабель. Ввод кабеля можно защитить дополнительно керамическими кирпичами. Проведение этих работ должна выполнять специализированная организация, особенно если кабель идёт от ТП.

Ввод в дома из бруса при подземной прокладке должен осуществляться под пол через трубы из металла, которые должны выходить наружу, за пределы отмосток. Наиболее альтернативным способом и более популярным будет прокладка водопроводных труб ПНД. При этом делается уклон, чтобы в них не скапливалась вода. Также можно провести кабель в трубе ПНД вдоль фундамента и защитить дополнительно коробом. Далее кабель заводится в щитовую дома, где есть счётчик и необходимая автоматика.

Подключение отвлетвления электропитания частного дома к воздушной линии

Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них.  Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

1. Закрепить провода на доме анкерным зажимом;
2. Натянуть провода между домом и опорой;
3. Закрепить провода СИП на опоре анкерным зажимом;
4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера. (На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме

Кабель для дачи ВБбШв,СИП, КГ, ВВГнг-LS

В данной статье мы разберем, какой именно кабель для дачи Вам потребуется при наружном подключении.

Наружное подключение – это прокладка кабельной линии от трансформатора, подающего питание до Вашего дачного участка, дома, коттеджа, строения. Данные работы можно выполнить двумя способами прокладки, воздушным и подземным. У каждого из указанных способов есть свои преимущества и недостатки. Рассмотрим главные из них.

1)      Воздушный – провода воздушные группы СИП

Плюсы

+ относительная дешевизна алюминиевого провода

+ простота монтажа на уже существующие линии

+  высокая пожаробезопасность по сравнению с не изолированным проводам АС

+ простота замены поврежденного кабеля в сравнении с кабелем проложенному подземным способом

+ снижение риска несанкционированного подключения по сравнению с проводом АС

+ минимальный риск поражения током при установке, монтаже и замене провода СИП

Минусы

— потребность в опорах при монтаже

— множество аксессуаров и арматуры которые требуются при монтаже

— возможные повреждения при сложных погодный условиях ( ледяные дожди, налипание снега, сильные порывы ветра) которые отсутствуют при прокладке кабеля подземным способом

—  низкая токопроводимость по сравнению с медным ВБбШв

— алюминиевая жила имеет свойство окисляться

2)      Подземный – кабели бронированные группы ВБбШв(ВБШв)

Плюсы

+  большая токопроводимость медной жилы

+ дополнительная защита от механических повреждений и грызунов в виде бронированных стальных лент

+ эстетические преимущества в виде отсутствия свисающих проводов, все коммуникации идут под землей

+ независимость от погодных условий

+ нет необходимости в установке столбов и покупке дорогостоящей арматуры, как в случае с проводом СИП, кабель ВБбШв прокладывает просто в земляной траншее

Минусы

— сложность замены кабеля после его прокладки

— цена медного кабеля выше

— не всегда есть возможность проведения земляных работ на участке

После того как Вы определились какие именно преимущества для подключения в Вашем случае важнее давайте разберем какие виды кабеля ВБбШв и провода СИП существуют.

Кабель бронированный медный ВБбШВ (ВБШв) делится на несколько видов, в зависимости от типа прокладки и требований по пожарной безопасности.

ВБбШв (ВБШВ по новому ГОСТу) – кабель бронированный медный, с изоляцией из обычного ПВХ пластиката, подойдет при прокладке к даче, коттеджу или земельному участку если это одиночная прокладка (кабель будет прокладываться один в кабельной линии или земляной траншее) и если предусмотрен прокладка этого кабеля в помещениях, то это будут чисто технические помещения с редкими посещением людьми. Этот кабель подходит в 70% случаев подключения загородного дома, дачи, коттеджа или земельного участка.

ВБбШвнг (ВБШвнг(А) по новому ГОСТу) – кабель бронированный медный, с изоляцией и оболочкой из ПВХ пластиката не распространяющего горения. Подчеркиваю не распространяющий горение а не который просто не горит.  Данный кабель используют в случае если у Вас будет прокладка группой, то есть этот кабель можно использовать при прокладке вместе с другим кабелем, что обозначается в маркировке буквой (А). Также его можно прокладывать в помещении, если кабель будет частично по нему проходить. На данный кабель приходится 15-20% спроса.

ВБбШвнг-LS (ВБШвнг(А)-LS по новому ГОСТу) – кабель бронированный медный с изоляцией и оболочкой которая не только не распространяет горение но и при этом имеет свойства низкого газо и дымо выделения. Кабель также можно использовать при прокладке группой а также он может проходить по жилым комнатам, если существует такая потребность. Потребность в таком кабеле пока не высока 7-10% от общего спроса, но чем жестче будут правила пожарной безопасности тем больше будет расти спрос на данный кабель.

 ВБбШвнг-FRLS (ВБШвнг(А)-FRLS по новому ГОСТу) – кабель бронированный медный с изоляцией и оболочкой которая не только не распространяет горение, с низким газо и дымо выделением, не горит в открытом огне в течении 180 минут за счет лент слюды которые присутствуют в структуре кабеля. Данный кабель который именно не горит, но данный процесс тое ограничен по времени, всего 180 минут. Данный кабель пока имеет очень редкое распространение 1-3%, не применяется на бытовом уровне, используется в подключении объектов атомной энергетики, судостроения, авиастроения, то есть только там где это заложено в проекте строительства.

Если Вам подходит подземный тип прокладки Вам обязательно пригодится статья «Кабель в земле ВБбШв, ВБбШвнг, ВБбШвнг-LS и правильная прокладка кабеля в земле».

Провод СИП также делится на несколько видов, но в отличие от ВБбШв не нюансам изоляции а по строению.

СИП- 2 – все алюминиевые жилы изолированы светостабилизированным полиэтиленом кроме, несущей жилы, которая выполняет также роль нулевой.

СИП-3 – одножильный провод алюминиевый провод с сердечником из стали

СИП-4 – 2-4 токопроводящих жилы, нет нулевой жилы, изоляция из светостабилизированного термопластичного полиэтилена

СИП-4С — 2-4 токопроводящих жилы, нет нулевой жилы, изоляция из светостабилизированного сшитого полиэтилена (СПЭ)

После того как Вы определились не только с видом прокладки но и с типом кабеля, подберите типоразмер кабельной продукции по статье «Как правильно сделать расчет потребляемой мощности и выбор сечения силового кабеля» или позвоните по нашим телефонам 8 (495) 740-05-47 и 8 (800) 775-12-62 — Звонок по России бесплатный, наши менеджеры с удовольствием помогут Вам подобрать кабель!

Поделиться в социальных сетях:

Прокладка кабеля на дачном участке.

Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Существует три основных способа прокладки:

1. Воздушный.
2. Подземный.
3. Способ прокола.

Прокладка кабеля на дачном участке по воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Прокладка кабеля на дачном участке способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

• Все работы будут выполнены согласно СНиП.
• Организация самостоятельно выполнит монтаж.
• Непосредственное подключение и составление акта также ложится на эту организацию.
• Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети,  необходимо все работы заранее спланировать.

• Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

• Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
• Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
• Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
• Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
• Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
• Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется кабель ВББШВ с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки ВВГнг с укладкой в защитную трубу.

• Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

• На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
• Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
• При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
• Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

• Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
• Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

• С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
• На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
• Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
• По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
• Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
• Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

• Не требуется копать траншею.
• Не нарушается природная среда в месте прокладки линии.
• Снижается стоимость работ.

Разводка кабеля по участку (освещение)

• Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
• Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
• Территорию участка нужно разметить веревкой с колышками.
• Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
• Установить опоры для размещения фонарей.
• Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
• Уложить кабель в траншее согласно вышеописанным требованиям.

• Уложенную линию электропроводки проверить мегомметром на исправность сопротивления и отсутствия короткого замыкания.

• Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
• Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
• Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
• Траншею засыпать песком слоем не менее 15 см, утрамбовать.
• Сверху уложить сигнальную ленту согласно требованиям.
• Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
• Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Похожие темы:

Прокладка кабеля по воздуху на даче

Содержимое статьи

Дачникам, которые облагораживают свое место, приходится сталкиваться с необходимостью прокладывать провода, чтобы соединить фонари, электрифицировать мастерские, гаражи и навесы. Линия может быть проложена под землей, но вам нужно рыть траншеи, использовать дорогие экранированные кабели, гофру PND и так далее. В результате объем и стоимость рабочей силы довольно велики. Другой вариант – провести линию по вохдуху. В этой статье мы покажем вам, как можно проложить провод по воздуху на даче или в загородном доме.

В каких случаях удобно прокладывать кабель на даче по воздуху?

Чтобы провести свет и установить розетки в кладовой летней кабины или во дворе частного дома, вам необходимо решить, как правильно проложить кабель. Оговоримся, что любое здание может выполнять роль пристройки – сарай, мастерская, гараж и ванная комната.

Есть три варианта:

1. Проложить на заборе и стенах. Компромиссный вариант кабеля проложен внутри или без сплайна и крепится пластиковыми зажимами или настенными заглушками к поверхности стены, кронштейнам ограждения и другим конструкциям. Недостатком является то, что не всегда в хозяйственных постройках стены находятся рядом с забором, в результате чего вы всегда должны ставить их в воздух или под землю.
2. Ввод подземных кабелей в здание. Хороший вариант, но должны соблюдаться следующие условия: кабель должен быть экранирован, в противном случае он должен быть помещен в металлическую или полимерную трубу, глубина монтажа должна быть больше глубины замерзания грунта при работе на Площадка, рытье траншей или ям для фундаментов новых зданий представляет риск повреждения линии, и не забывайте, что грызуны могут разрушить защитные оболочки и изоляцию. Это дорогой и утомительный способ прокладки линии электропередачи.
3. Прокладка кабеля по воздуху. Его преимущества в том, что вам не нужно рыть траншею, в худшем случае вам придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (ниже я опишу более подробно мое мнение по этому вопросу). Недостатком является то, что линия должна быть защищена от повреждений, вызванных воздействием окружающей среды.

Основные особенности и проблемы

При прокладке проводов и кабелей на открытом воздухе необходимо учитывать следующие факторы:

Высокая температура при нахождении под солнцем;

Ультрафиолет под прямыми солнечными лучами лучей;

Низкие температуры и лед зимой.

Все это приводит к ухудшению состояния изоляции, ее трещин. В чем опасность такого развития событий? Если изоляция повреждена, могут произойти утечки, что означает, что вы будете шокированы прикосновением к кронштейнам, на которых должен быть прикреплен провод, и будете закорочены (поломка машины, перегоревшие соединения и пожар в оборудовании) может вызвать проводку).

Перечисленные факторы особенно опасны для кабелей с виниловой изоляцией. К ним относятся различные бренды, такие как ПВА, ШВВП, ВВГ. Да и резиновая изоляция ухудшается под воздействием УФ-излучения. Как защитить провода от солнца Используйте трубы, валы и другие продукты. Мы рассмотрим методы укладки ниже.

Помимо вредных природных воздействий, следует помнить, что линия электропередачи должна быть защищена отдельным автоматическим выключателем, это необходимо для того, чтобы в случае повреждения кабеля не было возгорания. А также для поддержания целостности линии в случае перегрузки. В здании вы будете электрифицированы, вам также нужно будет установить автоматические выключатели и УЗО.

Выбор материала

Воздуховоды, проходящие по улицам, проложены самонесущим изолирующим проводом – маркировка обозначает «самонесущий изолирующий провод». Его конструкция позволяет прокладывать воздух без использования дополнительных кабелей для переноски.

Тем не менее, большинство кабелей в современных домах изготовлены из меди, что означает, что мы будем использовать медный проводник на воздушной линии. У этого есть несколько преимуществ:

• Это удобнее для подключения. Медь лучше противостоит склеиванию, потому что она плотнее алюминия и менее подвержена деформациям из-за скручивания и использования клемм.
• По сравнению с алюминиевыми проводами одинакового сечения медные проводники выдерживают в 1,5 раза больше тока.

Это может показаться незначительным преимуществом, потому что никто не заботится о покупке толстых проводов или алюминиевых проводов. Однако имейте в виду, что при прокладке линии в гараже или сарае, где вы собираетесь подключать мощные приборы, например, сварочный аппарат, вам необходимо будет проложить алюминиевый кабель площадью от 6 до 10 квадратных метров. мм, в зависимости от нагрузки, с медью вам хватит 2,5-4 мм².

Следует помнить, что чем толще кабель, тем значительнее он может быть, когда он подключен или заблокирован в клеммных колодках машин или других устройств. Поэтому целесообразно использовать кабель VVG-ng-LS, который в настоящее время находится в моде.

Чтобы защитить кабель от ультрафиолетовых лучей, необходимо использовать гофру. Если этого не сделать, заявленный производителем срок службы будет значительно сокращен. Поэтому установка стен и временных линий для незащищенного строительства вполне приемлема.

При использовании широко распространенного гофрированного серого поливинилхлорида необходимо следить за тем, чтобы оно не было устойчивым к ультрафиолетовому излучению и морозу, при использовании на улице оно трескается. Но есть и другой тип гофра – гофра полиэтиленовая или ПНД. Обычно продается в черном или синем цвете.

Мы более подробно изучили характеристики и описали характеристики установки гофрированных труб для электропроводки в статье Ошибка при монтаже проводки в гофре

При выборе диаметра гофрированной трубки для кабеля необходимо учитывать диаметр кабеля и саму гофру. Согласно PUE 2.1.61, при прокладке труб в трубах заполнение трубы не должно превышать 35% легкого поперечного сечения.

Как выбрать правильный диаметр гофры?

Предположим, мы прокладываем кабель ВВГ-нг-ЛС, наружный диаметр кабеля составляет 11,2 кв. мм, в ПНД гофре 40 мм – наружный диаметр, а внутренний диаметр – 31,5 мм.

Рассчитаем площадь гофры:

Sgofra = (3,14 * 31,52) / 4 = 778,9 кв. Мм

Поскольку он может быть заполнен на 35%, общая площадь поперечного сечения кабеля должна быть не более:

778,9 * 0,35 = 272,6

Площадь поперечного сечения кабеля составляет:

S кабель = (3,14 * 11,22) / 4 = 98,5 кв. Мм

Тогда вы можете проложить кабели не более:

272,6 / 98,5 = 2,76 шт.

То есть такого гофра достаточно для двух кабелей этого раздела. Важно соблюдать требования ПУЭ.

Прокладка кабелей

Самый простой способ провести кабель по воздуху – использовать трос. Современный ассортимент магазинов DIY позволяет выбирать разные металлические кабели, например. стальные оцинкованные. Подходит кабель диаметром 4-5 мм. Он будет выполнять несущую функцию.

Трос протягивается с помощью крючков, ремешков, цепных тросов или других изделий для растягивания кабелей и тросов. Вы также можете использовать натяжные зажимы для самоизолирующего провода, хотя в статье рассматривается прокладка медного кабеля через воздух, но этот продукт также работает.

Такие натяжители крепятся к стене с помощью анкерных колец, крючков или самодельных пластин с креплением.

Установка анкеров на стену и опор на колонне:

На снимке: а, б – на стене с болтовым креплением; в – на стене с откидной планкой; г, д – на колонне с пятками 1 – якорь; 2 – кабельный зажим; 3 – несущий трос; 4 – болт; 5 – натяжная муфта; 6 – якорь с откидной планкой; 7 – обхват, 8 – шпилька; 9 – колонна; 10 – промежуточный обхват

Как протянуть трос домой к сараю или гаражу? Если расстояние небольшое – его вытягивают из дома в здание с помощью вышеуказанных натяжителей. Тем не менее, я считаю, что здесь вы можете применить пункт 2.4.12 PUE относительно максимальной длины SIP-ветви для входа в дом от высоковольтной линии. В нем указана максимальная длина ответвления для провода SIP с площадью поперечного сечения 16 мм квадратных проводов, хотя это не совсем правильно.

Но правильнее будет рассчитать прочность и максимальную механическую нагрузку, которую может выдержать стальной трос, и вы можете руководствоваться разумной логикой и представить, как вы натягиваете стальную струну длиной 50 метров между зданиями, чтобы она не играла на ветру в напряженном состоянии.

Поэтому я считаю, что оптимальное расстояние для прокладки антенного провода во дворе дачи или частного дома составляет 20-25 метров. Если расстояние больше, вам необходимо установить опоры и протянуть кабель с теми же натяжителями, как показано выше, входной кабель и следующий кабель от опоры до пристройки.

На практике исходите из конкретных условий и обстоятельств на своем заднем дворе.

Потянув за кабель, втяните кабель в гофру, у него есть зонд для этого, кстати, на видео ниже показан быстрый и удобный способ это сделать.

Далее кабель в гофре крепеться к тросу, это удобнее делать с помощью пластиковых зажимов. Собственно, на этом процесс установки заканчивается.

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.

Рис.1. Два дома соединенные воздушкой.

На рисунке: 1 — соединяемые дома, 2 — трос, 3 — информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель «витая пара» на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 — 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год «перегрызть» стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Итак, теперь перейдем непосредственно к последовательности действий при прокладке кабеля:

1. Сперва приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса не менее (b+l), где l — длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).

Рис.2. Схематичный план воздушки.

2. Далее на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая потребуется от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать запас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос рядом с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-первых трос будет немного провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу на протяжении полученного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса сделать минимальным.

Рис.3. Технология крепления кабеля к тросу.

3. Итак, воздушка у нас почти готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратно скручивается в бухту и крепится к тросу при помощи скотча (это делается для того, чтобы кабель не мешал во время прокладки).

Теперь кабель готов. Можно продолжать.

Последнюю итерацию натяжения кабеля между двумя домами можно выполнить двумя способами: 1.За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (при помощи арбалета или специального газового ружья), к которой надвязывается конец кабеля на крыше один. После чего кабель вытягивается стрелявшим за леску с крыши 2.

Подробное описание способа 1.

Нам понадобиться два «буферных» тросика (либо веревки, капроноыей нити и т. п. главное, чтобы выдержало вес кабеля и несущего троса). Надежно крепим один конец троса к дому 1, второй конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Затем переносим конец этого тросика к дому 2 (аккуратно огибаем деревья и другие высокие препятствия).

Итак, мы достигли дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть чуть-чуть провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.

Рис. 4 Первый способ

Подробное описание способа 2.

С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После чего он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает подготовленный кабель к себе (рис.5)

Рис. 5 Второй способ

Для реализации второго способа можно использовать такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)

Рис. 6 Ружье для прокладки кабеля LaserLine

См. также:

Монтаж воздушных кабельных линий напряжением 0,4-10 кВ

Электрические сети (ЭС), построенные на открытой местности, зачастую выполняют роль воздушных линий (ВЛ). Длина пролета воздушной линии, отличается от монтажа кабельных линий электропередач – это расстояние между центрами двух смежных опор на местности.

Воздушные кабельные линии: преимущества и недостатки

«Кабельной линией называется линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями. Основными элементами конструкции силовых кабелей являются токопроводящие жилы, изоляция жил, оболочка для защиты изоляции от увлажнения и других воздействий среды, броня из стальных лент или проволоки для защиты оболочки с изоляцией от механических повреждений и противокоррозионное покрытие или специальный защитный покров» (ПУЭ).

В случае, если объект, который необходимо регулярно снабжать электричеством, имеет разветвленную сеть кабелей, примером которой может являться структурированная кабельная система, т.н. СКС, то необходимо планирование и строительство магистральной линии. Магистраль прокладывается двумя способами: витой парой медного кабеля или оптическим волокном, одно- или многомодовым. Специфика инженерии сети определяется ее конфигурацией, количеством объектов электроснабжения, рабочих мест, расстояния, погодных условий и т.д. Совокупность этих факторов определяет также и способ прокладки линии: подземный – по траншеям, путепроводам, колодцам; подводная, либо – самый распространенный, воздушный, в котором задействуются стены, крыши зданий, свободно воздушное пространство, опоры разного типа. Однозначным плюсом прокладывания воздушной кабельной линии является простота ее разработки и монтажа, вторым – относительная дешевизна. Для сложноконфигурированных кабельных линий также важна быстрота и простота доступа в любой точке для ремонтных работ. С этой точки зрения воздушные кабельные линии также дают немалое преимущество по сравнению с иными видами прокладки.

Существуют у воздушных кабельных линий и недостатки. К ним можно отнести до сих нерешенную проблему штормовой защиты, когда падающие опоры, летящие посторонние предметы рвут провода электропередач и повреждают таким образом фидеры. Подверженность разрядам молнии и накопление электростатики – тоже из разряда негативных сторон воздушных кабельных линий. Если область установки находится в зоне риска, то необходимо обеспечить заземление, либо использовать силовые кабели для подземной прокладки. Обрыв линии может спровоцировать не только обрушившаяся ветка: зимой воздушные линии подвергаются опасности провисания и обрыва из-за накапливающегося на них снега и льда. Тем не менее, все эти минусы относятся к довольно низкой степени вероятности, и многократно перекрываются плюсами. Главным из которых является экономичность.

Способы прокладки и монтажа воздушных кабельных линий

Прокладывать воздушную кабельную линию должны обязательно специалисты, имеющие не только аттестацию по электробезовасности, но и допуск к верхолазным работам. Необходимо строго соблюлать правила охраны труда, пользоваться средствами защиты. Это связано с тем, что нелицензированные монтажные фирмы, как правило, стараются удешевить стоимость производимых работ. И экономят, в первую очередь, на приобретении страховочного оборудования для монтажников. В связи с этим нередки несчастные случаи на производстве, когда вместо кошки, крюков и поясов используются бытовые приемы типа «зацеп ногой», работа без страховочного пояса, обвязывание простой веревкой подмышками и т.д. Именно поэтому при обращении в нашу компанию вы можете быть уверены, что все монтажники имеют соответствующую квалификацию и опыт работы.

Воздушная кабельная линия довольно проста в прокладке, если перед этим утвержден план и обследованы точки крепления. Одним из непременных условий правильной прокладки воздушных кабельных линий является отсутствие трения кабеля о предметы, что с течением времени приведет к износу и истиранию изоляции, а если в регионе погода неблагоприятная, а внешняя среда – агрессивна, то износ изоляции будет ускорен в разы.

Чтобы избежать нежелательных эффектов, при прокладке воздушных кабельных линий часто используется технология FlexTender. Алитированная (алюминизированная) или оцинкованная стальная проволока свернута в пружину, наподобие спирали. Она протягивается между двумя объектами, внутрь спирали помещается кабель и вспомогательный трос. При натяжении спираль разворачивается, обеспечивая оптимальную гибкость, упругость и защиту от внешних повреждений. Концы FlexTender закрепляются в двух точках между двумя объектами воздушной кабельной линии, там же осуществляется промежуточное крепление силового элемента и кабеля.

Подобную спираль можно изготовить кустарным способом из обычной оцинкованной проволоки, и она даже будет иметь некоторое преимущество: можно сначала установить силовой элемент и кабель, а потом – накрутить на него проволоку. Но это имеет экономическую целесообразность только в случае небольшого метража воздушной кабельной линии.

Крепление силового элемента

При прокладке воздушных кабельных линий необходимо определить, как было сказано выше, точки крепления кабеля и силового элемента. К последнему относится трос, веревка, проволоки, которые обеспечивают дополнительную прочность конструкции и являются своего рода «скелетом» СКС. Определение точек позволит вычислить при известной длине пролета минимальный запас прочности и рассчитать требуемый, который должен значительно превышать минимальный. Расчет производится, исходя из экстремальных ситуаций: шторма, мокрого снегопада, грозы. Поскольку ответственность за повреждение, нанесенные в результате обрушения неверно рассчитанной конструкции несет монтажная организация. Поэтому при монтаже воздушных кабельных линий делается расчет и всегда закладывается кратный запас прочности силовых элементов.

В список допустимых элементов крепления силового элемента входят:

• арматура, вмонтированная в капитальную стену;
• специальные стенные анкеры;
• массивная балка крыши;
• специализированная стойка.

К недопустимым элементам крепления силовой части воздушной кабельной линии относятся:

• оконные рамы;
• коробки дверных проемов;
• ограждения;
• декоративные конструкции.

Все ненадежно закрепленные элементы воздушной кабельной линии, как правило, дают, помимо опасности быть вырванными с корнем при увеличении веса кабеля, некоторый люфт. Люфт при креплении приводит к подвижности узла силового элемента воздушной кабельной линии, что, в свою очередь, является причиной разрушения узла. К этому же может привести установка силовых элементов на изломе, то есть с перекрутами, на двух и более гранях, с резкими поворотами. К изломам и обрывам может также привести появление «барашков» при разматывании троса. «Барашек» — это полуузел, возникающий в результате частичного перекрута элемента, он очень быстро приводит к разрыву волокон металла.

Подвешивание силового элемента при прокладке воздушной кабельной линии также очень важно провести правильно, в зависимости от того, какой тип кабеля используется – самонесущий или обычный. В самонесущем кабеле силовой линии используется дополнительный силовой элемент, обычный кабель должен подвешиваться с помощью троса, проволоки или веревки. Как правило, чаще всего используется трос или стальная проволока, покрытые цинком, либо латунью, диаметром 3-5 мм. Тросы более крупного диаметра защищаются полимерной изоляцией. Они закрепляются, как и самонесущий кабель, на двух точках между пролетами. При этом надо соблюдать правило исключения возникновения разницы потенциалов: если силовой элемент закреплен на арматуре несущих стен двух зданий, то, в силу разницы потенциалов, по нему может начать течь слабый электрический ток, что приведет к нежелательным последствиям, таким, как наводки в кабеле. Поэтому, во избежание подобных проблем, при прокладке воздушной кабельной линии, силовые элементы заземляют, обычно – с обеих сторон.

В воздушной кабельной линии силовой элемент должен иметь легкий провис, поскольку сильно натянутая проволока дает дополнительную нагрузку. Согласно СНиП 3.05.06-85, глубина провеса должна находится в пределах от 1/60 до 1/40 общей длины пролета.

Подвешивание кабеля на силовом элементе

Если кабель не самонесущий, и необходимость в силовом элементе есть, следует выбрать один из двух способов объединения: либо на земле, до монтажа, либо параллельно с монтажом воздушной кабельной линии. Согласно СНиП 3.05.06-85, расстояние между точками креплениями кабеля к силовому элементу не должно превышать 1000 мм. Это довольно часто, поэтому некоторые фирмы используют для закрепления пластмассовые стяжки. Такая конструкция прочна, но стяжки быстро разрушаются под воздействием ультрафиолета, а также лопаются в морозы, поскольку изготовлены из капрона.

Технология, при которой силовой элемент крепится на земле, а потом поднимается, довольно сомнительна: да, крепить сами стяжки гораздо проще, но вот при поднимании кабеля, гораздо легче его повредить. Допустим он только при прокладке пролетов воздушных кабельных линий небольшой длины.

Длинные пролеты протягиваются сначала силовым элементом, затем на скользящих зажимах по нему подается кабель. Кабель закрепляется в начальной и конечной точке и должен висеть свободно. После чего его уже можно начинать закреплять поточечно. Если прокладка воздушной кабельной линии подразумевает использование каких-то конструкций, то там использование тросов или проволоки необязательно: роль силового элемента выполняют балки, арматура, и так далее.

Опорное крепление воздушной линии

Воздушные линии электропередач и слаботочных сетей устраивают также на опорах. Опоры классифицируются по материалу изготовления и виду.

Опоры, столбы и мачты воздушных кабельных линий по материалу делятся на:

• деревянные;
• железобетонные;
• металлические.

Отметим, что металлические опоры по нормативным актам разрешается использовать только в воздушных кабельных линиях напряжением свыше 1 кВ.

Опоры, столбы и мачты воздушных кабельных линий по типу делятся на:

1. Промежуточные. Промежуточная опора – это одиночный столб, который ставится в очень длинных пролетах, где провис кабеля под его собственным весом может представлять угрозу обрыва.
2. Анкерные. Устанавливаются на переходах, обеспечивая дополнительную прочность конструкции.
3. Угловые. Устанавливаются на поворотах трассы воздушной кабельной линии, что предотвращает образование загибов и изломов кабеля.
4. А-образные. Такие опоры устанавливают в местах спайки проводов для установки разрядников. Разрядником называется аппарат, предназначенный для ограничения перенапряжений в электрических сетях.

При прокладке воздушных кабельных линий с помощью опор, допускаются некоторые временные конструкции. В качестве примера можно привести навеску неоцинкованных одножильных проводов. Такие провода крепят на опорах на штыревых изоляторах проволочными вязками или специальными зажимами. Соединение проводов может быть любым – от термитной сварки Соединяют провода специальными соединительными зажимами, электроконтактной или термитной сваркой, в зависимости от их типа. Провода на высоковольтных линиях используют обычно алюминиевые, сталь/алюминий или чистую сталь. Крепят их на штыревых или подвесных изоляторах (гирляндах) воздушных кабельных линий поддерживающими и натяжными замками.

Прокладка оптоволоконных кабелей

В последние годы является необходимостью прокладка оптоволоконного кабеля как воздушной кабельной линии, при этом преимущество отдается прокладке по линиям электропередач. Такой подход имеет ряд преимуществ:

• совпадение направлений ЛЭП с направлениями передачи диспетчерско-технологической информации, включая использование свободных каналов для коммерческой связи;
• отсутствие необходимости отвода земель под трассу;
• снижение стоимости строительно-монтажных работ;
• существенное сокращение сроков строительства, поскольку сооружение ВОЛС по ЛЭП проще и технологичнее, чем подземная прокладка;
• уменьшение числа механических повреждений по сравнению с ОК, проложенными в грунте или канализации;
• значительное снижение эксплуатационных затрат.

Тем не менее, при прокладке воздушных кабельных оптоволоконных линий есть некоторые ограничения. Так, линии электропередач постоянно находятся под напряжением, часто подвержены накоплению статистического разряда, что дает наводку во всех кабелях. Монтаж оптоволокна должен производиться при отключенной линии электропередач, на что далеко не все владельцы дают свое согласие. «От владельцев ВЛ необходимо получить разрешение на выполнение работ, в том числе на отключение напряжения, что регламентируется правилами производства работ. Кроме того, персонал должен быть обучен и иметь допуск к работе на ЛЭП и верхолазным работам», — отмечают эксперты. В такой ситуации оптимальна будет дополнительная прокладка по своей линии, либо договор на паритетных началах.

При монтаже оптоволоконной линии, применяются новейшие технологии в сфере проектных изысканий с использованием прецизионных дистанционных средств. Наша компания при необходимости использует, в частности, комплексную аэротопографию, фотографирование высокого разрешения, лазерно-локационный метод съемки. Все это позволяет разработать такую концепцию прокладки воздушной кабельной линии оптоволоконной сети, которая подразумевает наименьший расход материалов при высокой эффективности; быстроту монтажа и удобство обслуживания; долговечность; интуитивно понятный маршрут прокладки кабеля, оптимальный способ подвески.

Как определить надежность кабеля? При тяговом усилии в процессе прокладки воздушных кабельных линий, оплетка кабеля не дает разрывов, оболочка не лопается у закрепленных обрезов. Чтобы избегать и в дальнейшем проблем с некачественной продукцией, приобретается только сертифицированный и проверенный кабель, а также силовые элементы. Стойкость оптических самонесущих кабелей к растяжению проверяется нашими экспертами согласно существующей методике Е1 оценки стойкости оптических кабелей к растяжению (ГОСТ Р МЭК794-1-93 «Кабели оптические. Общие технические требования») Однако, с учетом того, что ГОСТ устарел, требования при прокладке воздушных кабельных линий пересмотрены нами в сторону значительного ужесточения.

Наша работа – наша ответственность

За годы работы на рынке прокладки воздушных кабельных линий мы пришли к выводу, что накопленный нами опыт и строгое следование инструкциям по безопасности и эксплуатации различного рода объектов позволили гарантировать высочайшее качество работы. Сертифицированные специалисты, которыми являются все наши работники – от монтажников до инженеров – это еще одна гарантия того, что прокладка линии, будь то силовая или коммуникационная, будет проведена отлично. Этот процесс клиент может наблюдать, начиная с момента осмотра места работы, потом – на стадии проектирования е, и наконец – в процессе монтажа, испытаний и запуска.

Провода ВЛ — Ж / Д ВЛ

Eland Cables — ведущий поставщик одобренных компанией Network Rail медных и алюминиевых проводов для воздушных линий.

В настоящее время они используются во всех модернизациях электроснабжения и электрификации, чтобы приводить в движение поезда вверх и вниз по стране и вокруг сетей метро. Наши предложения по проводам для воздушных линий железной дороги являются частью нашей более широкой линейки проводов для воздушных линий, которые мы поставляем коммунальным предприятиям для сетей передачи и распределения электроэнергии по всему миру.

Наш портфель проводов воздушных линий, которые часто называют ВЛ, охватывает весь диапазон, который в настоящее время используется Network Rail Crossrail, Лондонским метрополитеном и другими региональными и городскими сетями.

Сетевое оборудование для воздушных линий (OHLE или OLE) и системы

В Соединенном Королевстве электрификация железных дорог ведется с конца девятнадцатого века. Со временем и в разных частях страны использовался диапазон напряжений.Обычно системы воздушных линий связи Network Rail работают на напряжении 25 кВ. Стремясь улучшить обслуживание бортового подвижного состава и сократить выбросы углерода, ранее неэлектрифицированные линии в настоящее время претерпевают крупные проекты по электрификации. Это включает в себя магистраль Great Western Main Line, где компания Eland Cables играет важную роль в проектировании и поставке проводов воздушных линий.

Жилы для рельсовых воздушных линий Eland Cables и их применение

Технический орган «Проводник ВЛ»

Eland Cables — технический орган по поставке воздушных линий для Network rail и Crossrail.Мы тесно сотрудничаем с их инженерами и их подрядчиками для разработки устойчивых и экономичных решений для повышения надежности и безопасности железнодорожной сети страны. Это включает в себя проектирование ВЛ с новыми спецификациями для существующих и новых приложений.

Мы также поставляем широкий ассортимент одобренных для сетевых шин OLE и аксессуары для наших проводов воздушных линий.

Воздушный передающий проводник — General Cable®

Представляем TransPowr ^® с технологией E3X ^™ , — первый в коммунальной отрасли теплоотвод, оптимизирующий энергосистему за счет увеличения пропускной способности и контроля потерь, что в конечном итоге приводит к повышению устойчивости, надежности и отказоустойчивости. значительная экономия первых затрат и долгосрочная эксплуатационная экономия!

Хотите узнать больше? НАЖМИТЕ ЗДЕСЬ , чтобы получить дополнительную информацию или зарезервировать копию TransPowr with E3X Technology Brochure!

Независимо от того, требует ли ваш проект полностью алюминиевого, алюминиевого сплава, армированного сталью, композитного сердечника, трапециевидной (TW) формы или специализированной витой пары T-2 ^® , наша обширная линейка воздушных проводов для передачи данных TransPowr ^® найдет доступны в различных комбинациях скрутки алюминия и стали.Изготовленные и испытанные в соответствии со спецификациями ASTM или CSA, воздушные провода TransPowr, полностью пригодные для вторичной переработки, помогут вам обеспечить максимальную эффективность линии и долгосрочную надежность для существующих и будущих систем передачи электроэнергии.

Некоторые из этих воздушных проводов являются яркими примерами нашего стремления предоставить вам доступные и актуальные инновации, которые оптимизируют вашу энергетическую инфраструктуру. Благодаря способности работать при более высоких температурах без ущерба для своих механических свойств и со значительно меньшим провисанием, TransPowr ACSS позволяет достичь гораздо более высоких значений допустимой нагрузки.Наши проводники TransPowr T-2 имеют два стандартных круглых проводника, скрученных друг вокруг друга для эффективного сопротивления движению, вызываемому ветром.

Какими бы ни были ваши потребности в передаче, мы обеспечиваем инженерно-техническую поддержку, чтобы обеспечить наиболее экономичную и эффективную конструкцию воздушных проводов для вашего приложения и среды.

TransPowr ^® Оголенный верхний провод передачи — спецификации ASTM и другие воздушные провода (конструкции США)

TransPowr ^® Оголенный верхний провод передачи и другие Воздушные провода — спецификации CSA или ASTM (канадские образцы)

Крытый верхний провод — линейный провод

Разные товары

Ссылки по теме

Щелкните здесь, чтобы просмотреть файлы PLS-CADD «WIRE» General Cable для неизолированных воздушных проводов.

Возобновляемые источники энергии

Требования к высоте для линий электропередач над головой

Обратите особое внимание на зазоры на воздушных линиях, особенно на сельскохозяйственных дворах и на подходах при перемещении оборудования на поля и за пределы поля. Southeastern Electric пытается сохранить зазоры для воздушных линий, но не может гарантировать зазоры, если линии опускаются из-за штормов или поломки материала. Если вы обеспокоены или у вас возникли вопросы по поводу разрешений, позвоните нам по телефону 1-800-333-2859, и мы поможем вам любым возможным способом.Свяжитесь с нами.

Конфигурация опоры электросети
Типичную конфигурацию опоры электросети, которая проходит вдоль обочины проезжей части, можно лучше всего описать, обратившись к схеме, показанной ниже.

Линии инженерных сетей нижнего уровня обычно представляют собой линии связи (телефонные, кабельные и т. Д.). Линии электроснабжения (фаза, нейтраль, вторичная обмотка) находятся на самом высоком уровне или наверху полюсов электросети. Важно отметить, что хотя эта диаграмма представляет обычную конфигурацию опоры электросети, она не отображает все конфигурации опор электросети.Например, могут быть случаи, когда присутствуют только линии связи, или случаи, когда присутствуют только электрические линии. Вертикальные зазоры для линий A-D описаны ниже. Эти минимальные расстояния могут варьироваться в зависимости от местоположения, конфигурации полюса / линии и характеристик линии электроснабжения.

Вертикальные зазоры
Основным стандартом для зазоров между воздушными коммуникациями и землей, по которой проходят транспортные средства, является Национальный кодекс электробезопасности (NESC), который устанавливает минимальные требования и считается отраслевым стандартом для таких зазоров по всей стране.
Правило 232 NESC охватывает «вертикальные зазоры для проводов, проводов, кабелей и оборудования над землей, проезжей частью, рельсами или водными поверхностями».

Коммунальные предприятия необходимы для проектирования, строительства и обслуживания всех новых объектов в соответствии с этим стандартом. Что касается существующих сооружений, кодекс постоянно пересматривается, и хотя технически не требуется, чтобы эти сооружения соответствовали последним редакциям, большинство сооружений обеспечивают соответствующие зазоры для соответствующего характера поверхности.Со временем эти инженерные коммуникации могут опускаться ниже первоначального уровня строительства, а топография местности может измениться из-за изменений в землепользовании. Население никогда не должно пытаться коснуться или переместить линию коммуникаций в любое время и всегда должно считать такие линии «живыми» и опасными.

Столкнувшись с тем, что кажется низко висящими линиями электроснабжения, вы должны сначала связаться с коммунальным предприятием, ответственным за линию, будь то местная электрическая компания или провайдер телефонной, кабельной или интернет-связи.Если ответственное предприятие не известно, следует обратиться в местную электрическую компанию. Если выясняется, что оборудование не соответствует действующим стандартам NESC, соответствующее коммунальное предприятие должно нести ответственность за исправление ситуации. Если установлено, что сооружения соответствуют стандартам, но фермер желает, чтобы линии были подняты, чтобы обеспечить доступ или работу оборудования, фермер несет ответственность за стоимость любых необходимых работ со стороны коммунального предприятия.

Кабель высокого напряжения | Sumitomo Electric

Кабель высокого напряжения

Мы способны предоставить комплексные услуги от производства до установки высоковольтного кабеля , внося свой вклад в развитие инфраструктуры передачи электроэнергии в Японии и во всем мире.Точно так же в области подводных кабелей , с тех пор как в 1921 году мы проложили самый длинный подводный кабель в мире, составлявший 21 км, на сегодняшний день мы изготовили и проложили более 6000 км * подводных кабелей.
* По состоянию на август 2020 г.

Высоковольтный кабель из сшитого полиэтилена в настоящее время доминирует в новых линиях электропередачи как для наземных, так и для подводных применений. Используя широкую базу технологических ноу-хау и ноу-хау в области разработки продуктов, накопленную с первых новаторских шагов в этой области еще в 1960-х годах, мы возглавляем разработку сверхвысоковольтных кабелей с изоляцией из сшитого полиэтилена, включая приложения постоянного тока.В 2000 году мы ввели в эксплуатацию первую в мире систему высоковольтного кабеля из сшитого полиэтилена переменного тока (500 кВ) для большой протяженности, а в 2019 году мы успешно ввели в промышленную эксплуатацию первую в мире систему высоковольтного кабеля с изоляцией из сшитого полиэтилена постоянного тока (400 кВ) в Соединении Великобритании и Бельгии NEMO Linke Project).

• Мы обеспечиваем полную поддержку своим клиентам «под ключ», предоставляя высокотехнологичную продукцию, сопутствующие аксессуары и оборудование от проектирования, разработки и производства до планирования и реализации установки.Мы неизменно обеспечиваем первоклассное и эффективное проектирование в различных сферах, таких как подземные, подводные и мостовые переходы.

История

История Sumitomo Electric насчитывает более 120 лет. В то время Япония все еще сильно зависела от импорта кабелей и почти всех других дорогих товаров. Чтобы разрешить крайне тяжелую ситуацию в стране и внести свой вклад в реализацию богатого, вдохновляющего будущего будущего, мы открыли бизнес по производству электрических проводов в 1897 году.Впоследствии нам удалось произвести первое отечественное производство высоковольтных подземных кабелей , а также производство и монтаж самых длинных в мире подводных кабелей . Таким образом, мы сыграли важную роль в поддержке развития японской промышленности.
В основе этой долгой истории лежит Sumitomo Spirit, который передается из поколения в поколение на протяжении более 400 лет. История Sumitomo, которая возникла у Sumitomo Electric, началась с бизнеса по рафинированию меди.С тех пор на протяжении более 400 лет мы всегда стремились вести бизнес в гармонии с обществом. Основываясь на Sumitomo Spirit, мы будем вносить свой вклад в развитие Японии и остального мира, с нашей верой в огромный потенциал инноваций.

Заголовки

14 мая 2021 г.

Sumitomo Electric выиграла контракт на морской ветровой кабель с британской Gwynt y Môr OFTO

27 марта 2021 г.

Sumitomo Electric и Siemens Energy вводят в эксплуатацию первую линию связи VSC HVDC, улучшающую качество электроэнергии в Индии

9 февраля 2021 г.

Sumitomo Electric заключает контракт с 50Hertz, компанией Elia Group, на замену межсоединительного кабеля 400 кВ Германия-Дания на немецкой стороне.Новый кабель будет надежным, экологически чистым и с инновационными технологиями.

15 янв.2021 г.

Sumitomo Electric получает награду за подводную кабельную систему для Энергетического агентства Юго-Восточной Аляски, Аляска, США

6 августа 2020

Sumitomo Electric завершила сертификационные испытания для интерфейса распределительного устройства с элегазовой изоляцией постоянного тока 525 кВ с Siemens Energy и Südkabel

Продукты

Свяжитесь с нами

линий и кабели: учитывать все факторы

В последние годы развитие и повышение производительности подземных кабелей с экструдированной изоляцией, такой как сшитый полиэтилен (XLPE), переориентировал внимание на установку подземных кабелей сверхвысокого напряжения ( Цепи передачи сверхвысокого напряжения и высокого напряжения (ВН).Либерализация энергетического рынка и необходимость подключения новых электростанций к сети стимулировали растущие потребности в расширении существующих систем передачи.

Выбор между использованием воздушной линии (ВЛ) или подземного кабеля (UGC) должен соответствовать требованиям безопасности, надежности и эксплуатации, чтобы обеспечить эффективное соответствие пропускной способности передающей сети спросу и предложению электроэнергии. Выбор между ВЛ и ПГК обусловлен техническими, экологическими и экономическими соображениями.

Операционные затраты в течение срока службы актива могут быть преобразованы в эквивалентную сумму капитала в начале срока действия проекта и добавлены к капитальным затратам на инвестиции. Экологические издержки передающего объекта могут быть количественно определены с точки зрения нагрузки на построенную / развитую / занятую землю или территорию. Наличие электромагнитного поля, превышающего значение, установленное национальными законами (или правилами или стандартами), может создать карантинный участок земли, недоступный для человеческой деятельности или развития.Экономическое воздействие на землю, через которую проходит линия электропередачи, можно оценить с учетом потери стоимости права отчуждения.

ЛИНИИ ПЕРЕДАЧ

Для ВЛ количество проводов на фазу, тип и площадь поперечного сечения проводника, конструкция и высота опоры зависят от технических требований и географических факторов, которые могут варьироваться от страны к стране. Эти экономические сравнения были рассчитаны для трех итальянских уровней напряжения сверхвысокого и высокого напряжения.

На рисунке 1 показаны типичные стандартные итальянские опоры, используемые для цепей 380 кВ, 220 кВ и от 132 кВ до 150 кВ, расстояние между проводниками и зазоры, а также минимальный зазор над уровнем земли, как указано в итальянском стандарте CEI 11- 4, используемого при расчете полосы отчуждения. В этом сравнении использовались традиционные башни, хотя на ВЛ используются более инновационные конструкции, такие как компактные башни.

На рис. 1 также показаны детали установки подземных кабелей с изоляцией из сшитого полиэтилена для тех же напряжений цепи и одинаковой допустимой нагрузки для одной цепи.Например, кабельная система на 380 кВ показывает типичную подземную установку двухцепного UGC с медными проводниками длиной 2500 мм ² , необходимого для передачи той же допустимой нагрузки, что и у одноконтурной итальянской ВЛ с использованием 3 × 585 мм ² проводников.

В таблице 1 показаны параметры прямой последовательности на единицу длины, используемые для расчета установившегося режима и потерь мощности, потери складываются из I ² R и потерь проводимости шунта. Проводимостью ВЛ обычно пренебрегают, но при этом сравнении учитываются потери на коронный разряд и токи утечки изолятора.Эти потери зависят от преобладающих погодных условий (засушливых или дождливых). В Италии, например, считается 90 дождливых дней в году. Сопротивление на единицу длины ВЛ было рассчитано при 75 ° C (167 ° F), температуре проводника при работе на предельном тепловом режиме в преобладающих ветровых условиях.

Параметры кабелей были рассчитаны с использованием IEC 287, предполагая идеальное перекрестное соединение на заданном расстоянии, которое определяет индуктивность, значения кажущегося сопротивления и все константы передачи.

Обратите внимание, что допустимая нагрузка кабеля является переменной, зависящей от расстояния между кабелями и удельного сопротивления почвы, которые необходимо оценивать для каждой запланированной кабельной трассы.

ОЦЕНКА СТОИМОСТИ

Капитальные затраты на UGC включают затраты на земляные работы и установку, а капитальные затраты на ВЛ включают право отчуждения. Инвестиционные затраты на схему UGC не пропорциональны длине маршрута из-за постоянных затрат на оконечные устройства. Длина маршрута, используемая в этом сравнении, превышает 5 км (3 мили), и, следовательно, капитальные затраты на схему можно рассматривать как линейную функцию длины.В таблице 2 показаны соотношения начальных капитальных затрат между кабелями и воздушными линиями для трех уровней напряжения.

Экономическая оценка потерь мощности играет важную роль в общей оценке затрат в течение срока эксплуатации линии электропередачи. Профиль нагрузки линии зависит от требований местной системы, и также может быть нагрузка, связанная с трансграничными межсетевыми соединениями, соединениями между электростанцией и сетью или распределением нагрузки в ячеистой сети передачи.

Что касается последнего, диаграмма нагрузки показывает большие колебания как на дневной, так и на ежемесячной основе. Анализируя некоторые итальянские диаграммы линейной нагрузки сверхвысокого напряжения, был рассмотрен эквивалентный режим работы на максимальной мощности с коэффициентом мощности 0,98 в течение 350 часов в год. Если линия напрямую связана с электростанцией, профиль нагрузки зависит от профиля выработки электроэнергии (электростанции с базовой и пиковой нагрузкой). В этих случаях более значима экономическая оценка потерь мощности.Следовательно, можно вычислить потери энергии для двух различных технологий передачи одинаковой длины (L) и соответствующих фактических затрат (V _OHL и V _UGC ) на основе следующих предположений:

Срок службы линии = 35 лет

Реальная процентная ставка (ставка дисконтирования) = 2,5%

Стоимость потери энергии = 40 евро / МВтч.

На рис. 2 показаны потери мощности для трех различных итальянских уровней напряжения сверхвысокого / высокого напряжения для цепи длиной 10 км (6 миль).Диэлектрические потери UGC варьируются от 1% для 132 кВ до 4,4% для 380 кВ от общих; тогда как для ВЛ они заметно ниже: 0,26%, 0,56% и 0,44% для 380 кВ, 220 кВ и 132 кВ соответственно. При том же токе V _OHL всегда больше, чем V _UGC на всех уровнях напряжения из-за большого поперечного сечения кабеля и, как следствие, кажущегося сопротивления намного ниже (Таблица 1), даже если и когда используются жгуты проводов, которые в Италии — только ВЛ 380 кВ.

Кроме того, затраты в километрах на единицу длины для ВЛ и ПГК практически не зависят от длины маршрута от 1 км до 25 км (0.От 6 до 15,5 миль), при этом потери мощности почти прямо пропорциональны длине цепи.

РАСЧЕТ РАСХОДОВ

Стандарты, принятые в каждой стране для уменьшения воздействия электромагнитных полей, сильно различаются. В Италии, например, рамочный закон от февраля 2001 г. ввел общую дисциплину, посвященную защите от воздействия электромагнитного поля. Консервативно можно определить полосу отчуждения, где любая строительная деятельность ограничена в непосредственной близости от трассы линии электропередачи переменного тока, ширина которой зависит от силы тока, предельного напряжения и расположения линий.Ширина полосы отвода изменяется в зависимости от предела магнитной индукции воздействия и, следовательно, от максимального тока.

В Италии для существующих линий существует значение внимания 10 мкТл, тогда как для новых линий ограничение составляет 3 мкТл. На рис. 3 показаны полосы отвода со ссылкой на 3 мкТл для новой ВЛ (F _OHL ) и UGC (F _UGC ) в зависимости от уровней напряжения и зоны. Следует отметить, что магнитное поле, а также ширина полосы отвода для UGC могут быть уменьшены за счет расположения фазного кабеля и / или экранирования.

Для количественной оценки затрат на землю или территорию из-за установки новой цепи, ПГК и ВЛ считаются возведенными на одном и том же маршруте на неосвоенной земле, но с «стоимостью строительства», аналогичной той, что имеет место прилегающая право отвода. Необходимо оценить потерю стоимости земли на основании сложности или запрета на будущее развитие и наличия линии электропередачи. Следовательно, это переменная функция географического положения, объема здания и площади, которая дает параметры от 3 м ³ / м ² до 4 м ³ / м ² в городских районах и 0.8 м ³ / м ² / м ³ / м ² для дачного участка. Чтобы оценить изменение стоимости земли, находящейся в полосе отчуждения, необходимо знать местоположение и стоимость земли.

Экономическая оценка визуального воздействия чрезвычайно сложна из-за его строго субъективного характера, поскольку ценность ландшафта является чем-то очень специфическим и зависит от местных взглядов и предпочтений. Несмотря на двусмысленность, когда необходимо построить новую линию, этот аспект может быть оценен, и, следовательно, преимущество схемы UGC понятно.Экономическая теория предлагает множество возможных подходов, которые, как правило, основаны на оценке непредвиденных обстоятельств.

При всестороннем анализе линии электропередачи необходимо учитывать конец срока службы (то есть этап демонтажа линии). Эта операция предусматривает некоторые затраты на восстановление места в конце срока службы линии со значительной задержкой в ​​отношении инвестиций и последующим снижением нагрузки.

Эксплуатация и техническое обслуживание (O&M) линии в течение ее срока службы подразумевают некоторые затраты, которые необходимо учитывать при общем анализе затрат.Оценка O&M относится к инвестиционным затратам на километр, а следующие значения представляют собой ежегодные затраты на километр линии в процентах от инвестиционных затрат.

Для ВЛ затраты на техническое обслуживание составляют от 0,7% до 1% в год по отношению к инвестиционным затратам и зависят от погодных условий. Эксплуатация ВЛ колеблется от 0,8% до 1%. OHL O&M (плоская установка с низким солевым загрязнением) может составлять от 1,5% до 2%. Эти значения (Таблица 3) следует рассматривать как средние показатели, которые могут увеличиваться в ситуациях, подверженных чрезвычайным условиям окружающей среды.

Для UGC после установки они не нуждаются в особом обслуживании, потому что нет внешних атмосферных ситуаций, с которыми нужно было бы бороться. Содержание ПГК можно оценить как 0,1% от капитальных затрат (таблица 3). Эта процедура не принимает во внимание различное время ремонта неисправностей ВЛ и ПГК и их влияние на стоимость системы. Эти нагрузки считаются незначительными, поскольку исследования показывают, что недоступность составляет 0,126 часа в год на контур ВЛ и 3,4 часа в год на контур ПГК.

РАСХОДЫ НА ЖИЗНЕННЫЙ ЦИКЛ

Исследования показывают, что цепи UGC на 380 кВ требуют компенсации реактивной мощности на каждом конце цепи, если длина превышает 10 км. Следовательно, общая стоимость этой компенсации (оборудование и занятость земли) должна быть включена в общие затраты жизненного цикла.

Затраты на безубыточность жизненного цикла для цепей сверхвысокого и высокого напряжения, основанные на использовании ВЛ и UGC, были оценены и сравнены для каждого напряжения на предмет переменных капитальных затрат UGC и средней экономической стоимости права пользования для полная схема.В Таблице 4 приведены результаты безубыточности для цепей, установленных в соответствии с итальянскими стандартами инженерного проектирования, и значения земли для цепей, длина которых не превышает 10 км.

Стоимость безубыточности жизненного цикла для цепей 380 кВ на основе использования ВЛ и ПГК для цепей длиной от 10 км до 25 км была определена для переменных капитальных затрат ПГК. Средняя экономическая стоимость полосы отчуждения для всей цепи показана в Таблице 5.

Следует отметить, что включение стоимости реактивной компенсации имеет незначительное влияние на точку безубыточности.

НЕМАТЕРИАЛЬНЫЕ ФАКТОРЫ

Обеспечение того, чтобы надежные и экономичные цепи системы передачи не вредили окружающей среде, является важной задачей, которая часто требует инновационных решений. В то время как результаты этой стоимости жизненного цикла подтверждают, что воздушные линии являются экономичным решением, введение изоляции из сшитого полиэтилена в конструкции кабелей сверхвысокого и высокого напряжения резко снизило потери в цепях, сохранив при этом отличный уровень характеристик кабельной системы.

Несмотря на низкие инвестиционные затраты на воздушные линии, подземные кабели имеют другие важные ощутимые преимущества, а также некоторые менее ощутимые преимущества.Очевидно, что существует потребность в технической и экономической оценке этих двух различных решений, которые учитывают все социальные вопросы для каждого проекта разработки системы. Хотя представленные общие процедура и подход основаны на ситуации в Италии, этот метод оценки может быть применен к любой стране с ее собственными конкретными стандартами, правилами и законами передачи.

В целом очевидно, что там, где земля уже была разработана для жилищного использования или где потенциал развития очень высок, подземные кабели являются предпочтительным вариантом, оказывающим меньшее воздействие на окружающую среду, даже при более высоких капитальных затратах.И наоборот, в областях с низкой стоимостью, воздушные линии электропередачи, оказывающие большее воздействие на окружающую среду и более низкие капитальные затраты, остаются предпочтительным вариантом.

БЛАГОДАРНОСТИ

Авторы выражают признательность за поддержку и помощь, которую они получили от М. Дель Бренна из Prysmian Cables & Systems в Пиккале, Финляндия, и Э. Закконе из Prysmian Cables & Systems в Милане, Италия, при подготовке этой статьи.

Клаудио Ди Марио получил докторскую степень.Ing. степень в области электротехники в Римском университете и его степень магистра делового администрирования в 2003 году и степень доктора философии. В 2005 году получил степень в области менеджмента в экономике энергосистем Римского университета. С 1998 по 2000 год он работал в Siemens AG в Германии, а в 2001 году он присоединился к GRTN (итальянский системный оператор) — Подразделение электросетей, прежде чем присоединиться к TERNA, новому итальянскому оператору TSO. Он отвечает за отдел национального и европейского регулирования. Область интересов Ди Марио включает гибридные распределительные устройства высокого напряжения и силовые кабели высокого напряжения. Он является членом исследовательского комитета CIGRÉ C1 и рабочих групп B3-01.

Роберто Бенато получил докторскую степень. степень в области электротехники из Университета Падуи в 1995 году и его докторская степень. в области анализа энергосистем в 1999 году. В 2002 году он был назначен доцентом в группе энергосистем Падуйского университета. Среди основных областей исследований Бенато — анализ многопроводов и линий передачи сверхвысокого / высокого напряжения. Он является членом CIGRÉ WG B1-08, секретарем CIGRÉ JWG B3-B1.09 и членом комитета по подстанциям IEEE / PES. Роберто[email protected]

Артуро Лоренцони получил лауреат премии в области электротехники в 1991 году и степень доктора философии. получил диплом по экономике энергетики в 1995 году в Падуанском университете. Он получил степень магистра в области энергетики и экономики окружающей среды в Scuola Superiore ENI Enrico Mattei в Милане, Италия. В настоящее время Лоренцони является профессором экономики энергетики в Университете Падуи и директором по исследованиям в IEFE, Центре исследований экономики и политики энергетики и окружающей среды Университета Боккони, Милан.Он руководил различными исследовательскими проектами по распределенной генерации. Он является членом национальных комитетов C1 и C5 IAEE и CIGRÉ.

Индуктивность серии

9018

9018

NorNed, самый длинный электрический кабель в мире, находится в эксплуатации

Landsnet управляет передающей системой Исландии, которая расположена в центре Атлантического океана и не имеет межсетевых соединений. Изолированная система электропередачи состоит из 3270 км (2032 миль) воздушных линий и 243 км (186 миль) подземного кабеля, соединенного с 75 подстанциями.Он также содержит три участка кабеля 220 кВ в районах с наибольшей генерацией и центрами сосредоточенной нагрузки. Эти три географических региона связаны с длинной и слабой системой передачи на 132 кВ, которая образует кольцо по периметру острова.

Установленная генерация на 100% является возобновляемой, преобладают гидроэлектростанции, на которые приходится примерно 25% геотермальной энергии. Пиковая нагрузка на передачу сейчас составляет около 2400 МВт, из которых 80% выработки поставляется энергоемким коммерческим и промышленным потребителям.За последние два десятилетия установленная генерирующая мощность увеличилась более чем вдвое. Однако Landsnet не удалось укрепить связи между тремя центрами по экологическим причинам, а также из-за визуального воздействия дополнительных воздушных линий электропередачи на ландшафт.

Чтобы предотвратить возможные проблемы с надежностью, в 2006 году коммунальное предприятие начало изучение преимуществ системы глобального мониторинга (WAMS). Этот пилотный проект осуществлялся параллельно со строительством воздушных линий 220 кВ в Восточной Исландии, которое было частью проекта. крупный проект по строительству крупнейшей гидроэлектростанции (электростанция в Карахньюкавиркьюн мощностью 690 МВт) и крупнейшего алюминиевого завода — самая большая единица нагрузки составляет около четверти всей подключенной нагрузки, производя 346000 тонн в год на Alcoa Fjarðarál — в стране .Утилита значительно улучшила стабильность и демпфирование в системе, что можно было измерить с помощью WAMS. В свою очередь, расширилось использование WAMS.

Характеристики системы

Передающая система Landsnet часто подвержена резким колебаниям частоты. Хотя в основном это происходит из-за отключения больших энергоемких нагрузок относительно пропускной способности системы, колебания также являются результатом непредвиденных событий на крупнейших электростанциях, подключенных к системе передачи, и неисправностей на воздушных линиях.Эти события могут привести к перегрузке кольцевых соединений на 132 кВ, что часто приводит к разделению и изолированию системы, что увеличивает риск каскадных событий и отключений электроэнергии.

Колебания мощности — или колебания активной мощности вперед и назад по длинным линиям электропередачи в результате слабой связи — между восточной и западной секциями иногда делают систему передачи нестабильной, что приводит к изолированным событиям. Производители электроэнергии также увеличили давление на Landsnet в последние годы, чтобы обеспечить большую пропускную способность между регионами, чтобы оптимизировать использование водохранилищ.Эта потребность усложнила для оператора системы передачи (TSO) задачу поддержания надежности системы, уже работающей близко к тепловым и переходным пределам, тем самым делая ее более уязвимой для помех.

Пилотный проект

Эти потенциальные проблемы побудили Landsnet начать изучение потенциальных преимуществ WAMS в 2006 году. В то время коммунальное предприятие испытывало некоторые необъяснимые проблемы с работой, связанные с нестабильностью питания и напряжения в системе, что было затруднительно для мониторинга и анализа с помощью обычной системы диспетчерского управления и сбора данных (SCADA), поскольку частота дискретизации составляла от одного образца каждые 3 секунды до 5 секунд в лучшем случае.

Были установлены первые блоки измерения векторов (PMU), которые давали 50 отсчетов в секунду с измерением глобальной системы позиционирования (GPS) с отметкой времени, передаваемой по сети связи в WAMS, установленную в штаб-квартире Landsnet в Рейкьявике. Эти новые данные показали, насколько динамичной может быть система, чего раньше утилита не испытывала. Сначала информация от PMU использовалась в автономном режиме для анализа и настройки стабилизаторов энергосистемы (PSS) на электростанциях вокруг кольцевого соединения.Утилита увидела значительное улучшение стабильности и демпфирования в системе, которое можно было измерить с помощью WAMS.

Ландснет — система электропередачи 220, 132, 66 и 33 кВ в Исландии.

Три системы передачи 220 кВ Landsnet и система передачи 132 кВ с кольцевым соединением.

Расположение подстанций с установленными PMU.

Реализуя потенциал этой технологии, Landsnet установил дополнительные блоки PMU вокруг системы передачи. Утилита также внедрила WAMS в своей диспетчерской, что открыло глаза на мониторинг и управление сетью в реальном времени.Операторы прошли обучение, которое помогло улучшить их осведомленность о колебаниях и других проблемах в работе системы. Это более глубокое понимание привело к более эффективным рабочим процессам и действиям по смягчению последствий.

WAMS также улучшил анализ после отказа. Он обеспечивает подробную последовательность событий во время анормального режима, которая дополняет сигналы тревоги SCADA и записи анормальных режимов с реле. Ввод в эксплуатацию и тестирование всего нового оборудования, подключенного к системе передачи, были расширены, поэтому любая нежелательная реакция на события обнаруживается.

Данные WAMS были отличным источником информации для проверки модели, например, для сравнения с моделями динамической сетки. Кроме того, в
был успешно завершен недавний проект магистерской диссертации по разработке инструмента автоматической отчетности об анормальных режимах на основе данных WAMS с использованием машинного обучения для анализа и категоризации событий.

Глобальный мониторинг

Система e-terra PhasorPoint WAMS от GE Digital начиналась как автономная системная установка в Landsnet.Поскольку важность системы со временем росла, требовалась обновленная инфраструктура. Теперь он интегрирован с платформой системы управления энергопотреблением (EMS) SCADA GE, что делает WAMS частью резервной, безопасной и надежной программной архитектуры.

Landsnet продолжает использовать нескольких поставщиков для своих PMU, сетевого оборудования и другого управляющего оборудования на местах. Все новые и отремонтированные подстанции должны иметь либо автономный PMU, либо встроенную функцию PMU в интеллектуальных электронных устройствах (IED), таких как реле управления секциями и защитные реле.

Схема, показывающая функции WAMS и связь с WACS.

Данные WAMS также предлагают прекрасную возможность для использования в приложениях автоматизации и управления в реальном времени. Landsnet был одним из первых, кто начал использовать этот аспект технологии глобальной сети. В 2016 году он сформировал группу по разработке интеллектуальных сетей, чтобы сосредоточиться на реализации схем глобального управления (WAC), то есть схем защиты целостности системы.

Глобальные схемы управления

WACS используют сигналы на основе синхрофазора от PMU в качестве входных данных в блоки управления (Landsnet использует PhasorController GE), которые запускают логические и управляющие алгоритмы для определения, в случае нарушения, полезно для запуска быстро управляемых ресурсов.В Landsnet реализованы следующие ресурсы:

• Быстрое управление нагрузками алюминиевого завода с тиристорным управлением
• Быстрое нарастание гидро- и геотермальных электростанций
• Отключение нагрузки
• Микросети с управляемым изолированием.

Ключевые цели WACS — повысить безопасность системы, уменьшить отклонение частоты и минимизировать вероятность и влияние нарушений в системе передачи.

Первоначальные схемы управления были относительно простыми, в основном с использованием измерений региональной частоты и потока мощности с пороговыми значениями для запуска ответа.Landsnet и GE работали вместе над проектом EU Horizon 2020 MIGRATE для разработки следующего поколения WACS, чтобы доказать эту технологию другим TSO, столкнувшимся с проблемой увеличения проникновения возобновляемых источников энергии и снижения инерции системы. Новое поколение WACS использует региональные уровни инерции — где соответствующий регион имеет измеримую или оценочную инерцию, которая сообщает Landsnet, насколько быстро изменится частота при изменении дисбаланса мощности (генерация vs.нагрузка) — скорость изменения частоты (RoCoF), определение местоположения и региональный дисбаланс мощности для обеспечения наиболее оптимальной реакции управления для смягчения помех.

WACS может инициировать ответ примерно через 300 мс после возникновения события, тогда как 100 мсек — это фиксированная задержка связи в текущей сетевой инфраструктуре. Улучшения в работе системы с добавлением WACS неоспоримы, когда нарушения подлежат проверке и анализу после события. Однако оказалось труднее установить явное преимущество, просто взглянув на общую статистику возмущений за более длительные периоды времени.

На основе сравнения почти идентичных событий возмущений до и после внедрения WACS максимальное отклонение частоты было уменьшено на 16%. Также было подсчитано, что от 30% до 40% всех зарегистрированных нарушений в системе вызвали бы перегрузку кольцевой системы передачи 132 кВ и, следовательно, изолирование перед установкой WACS.

Цифровое развитие

Landsnet теперь также фокусируется на цифровом развитии и принял амбициозное решение о том, что все новые и отремонтированные подстанции должны быть полностью цифровыми на основе IEC 61850.Коммунальная компания уже реализовала схемы локальной интеллектуальной сети, включающие общие объектно-ориентированные события подстанции (GOOSE) IEC61850 от реле защиты и управляющие сигналы WACS GOOSE. Его переход на цифровую подстанцию ​​еще больше повысит требования к связи между подстанциями. Следовательно, максимальное использование того, что предлагает управление и защита IEC 61850, расширит возможности для развития интеллектуальных сетей, улучшая гибкость для системы передачи, а также для клиентов.

Проекты умных сетей Landsnet, установленные с 2015-2020 гг.

Landsnet продолжит участвовать в разработке цифровых технологий и искать способы развертывания решений для интеллектуальных сетей, поскольку они доказали свою эффективность с точки зрения эксплуатации системы передачи и стоимости по сравнению с другими инвестициями (например, аккумуляторные батареи и синхронные конденсаторы). Целью коммунального предприятия было использовать ресурсы, уже подключенные к системе передачи, тем самым максимально используя активы с помощью новейших технологий управления и связи.

Проекты для достижения этой цели были развернуты с учетом оперативной поддержки, без наличия рынка компенсации. Landsnet ведет постоянную работу по разработке новых дополнительных услуг и формата расчетов для поставщиков с такой быстрой частотной характеристикой, чтобы увеличить доступный объем отклика и еще больше повысить общую стабильность и надежность системы передачи. Эта услуга будет применяться как для производства, так и для стороны спроса.

На чертежной доске появилось множество идей для будущего WACS.Например, с увеличением числа центров обработки данных в Исландии исследуются новые идеи управления нагрузкой. Обнаружение колебаний и нестабильности в широком диапазоне также является одной из исследуемых тем, поскольку это может иметь большое значение для смягчения проблемы стабильности вдоль кольцевого соединения на 132 кВ, соединяющего центры инерции. Будущее зеленое, электрическое и полно возможностей для Landsnet и других коммунальных предприятий, участвующих в этом цифровом переходе.

Видимость системы

Введение WAMS открыло глаза для Landsnet.Впервые утилита могла динамически видеть подробную информацию о проблемах стабильности в системе. WAMS быстро стал основным инструментом для мониторинга и управления системой передачи. Это также позволило Landsnet уточнить процессы и определить действия по снижению риска для повышения стабильности и безопасности системы. Этот успех привел к тому, что коммунальное предприятие расширило использование глобальных технологий за пределами мониторинга. Теперь компания использует эту технологию для разработки и внедрения WACS для автоматизированного реагирования с целью смягчения последствий помех.Когда системных операторов в Landsnet спросили, каково было управлять системой передачи до появления WAMS, они описали это как вождение автомобиля в темноте без фар.

Обзор проекта цифровой подстанции и расположение текущих проектов, включенных в двухлетний-пятилетний план Landsnet.

Благодарность

Автор выражает признательность за техническую поддержку и советы, предоставленные при подготовке этой статьи Рагнаром Гудманссоном из Landsnet и Дугласом Уилсоном из GE Digital.Кроме того, Landsnet и автор выражают благодарность крупным потребителям электроэнергии Norðurál, Rio Tinto ISAL, Alcoa Fjarðarál и Landsvirkjun за их готовность участвовать в испытаниях WACS.
Биркир Хеймиссон ([email protected]) имеет степень бакалавра естественных наук в Университете Исландии в 2011 году и степень магистра в области электроэнергетики в Университете Чалмерса в 2014 году. Он присоединился к Landsnet в качестве системного оператора в 2014 году. Вместе с системными операциями он возглавил разработку интеллектуальных сетей с акцентом на измерения и контроль на больших площадях.Кроме того, Хеймиссон был руководителем рабочего пакета Landsnet в проекте EU Horizon 2020 MIGRATE. В 2019 году он перешел в отдел исследований и разработок, где сосредоточился на внедрении цифровых подстанций и разработке интеллектуальных сетей.

Дополнительная информация
GE Digital | https://www.ge.com/digital/applications/transmission
IEC | https://www.iec.ch/understanding-standards

Большинство стран используют систему накладных расходов — кроме Германии

ИРЛАНДИЯ нет ничего необычного в том, что большая часть своих высоковольтных линий электропередачи возводится над землей.

илона, поднимающиеся на высоту до 45 метров, являются обычным явлением для большей части Европы, и эксперты полагают, что большинство новых проектов останутся надземными в обозримом будущем из-за технических трудностей и стоимости их строительства под землей.

Europacable, представляющая производителей проводов и кабелей, сообщает, что максимальная длина высоковольтного кабеля, который можно проложить под землей, составляет около 20 км.

Некоторые страны, в том числе Нидерланды и Германия, участвуют в пилотных проектах по использованию подземных технологий, где это необходимо учитывать, когда они проходят рядом с отдельными домами или поселениями.

Дания взяла на себя обязательство прокладывать кабели низкого напряжения по мере доставки новых линий и модернизации старых. Но по вопросу о линиях 400 кВ — тех, которые находятся в центре нынешних споров, — Дания взяла на себя обязательство изучить возможность размещения их под землей только тогда, когда это позволяет технология.

Участки линии будут затоплены, но большая часть линии останется видимой.

В основном линии прокладываются в траншеях в городских районах. В Японии подавляющее большинство электрических кабелей проложено над землей, и министерство строительства и транспорта страны заявляет, что основными факторами использования воздушных линий являются стоимость и простота их ремонта.

Это оказалось решающим в прошлом после стихийных бедствий, таких как землетрясения и цунами.

В Токио более 90% силовых кабелей проложены по воздуху, а из кабелей, проложенных под землей, менее 1 шт. Находятся в диапазоне сверхвысоких напряжений от 315 до 500 кВ.

Это резко контрастирует с подходом, принятым в центре Лондона, где все уходит под землю.

Существует проект стоимостью 1 миллиард фунтов стерлингов (1,2 миллиарда евро) по созданию 32-километровой супермагистрали под Лондоном.

Представитель

UK National Grid Стюарт Ларк сказал: «Подземные кабели используются в особо чувствительных областях, районах особой красоты или в центре Лондона, где у вас нет другого выхода.«

Три четверти высоковольтных линий, построенных National Grid за последние три года, были воздушными линиями, за некоторыми исключениями. Соединение Хинкли-Пойнт с атомной электростанцией на юго-западе Англии будет включать 8 км 57-километровой линии, уходящей под землю. Соединение Среднего Уэльса, соединяющее ветряные электростанции в центральном Уэльсе, должно охватывать 13 км из 53-километровой линии, проложенной под землей.

Система планирования также различается в странах-членах ЕС. В Италии застройщик завершает только один процесс, который касается решения экологических проблем, выдачи разрешений и выдачи разрешений на эксплуатацию.

В Германии должны быть выполнены два процесса, включая определение маршрута, который определяется региональным органом власти, с последующим утверждением плана, результатом которого является выдача разрешения на строительство и эксплуатацию проекта.
