Как подключить однокнопочный выключатель: Подключение одноклавишного выключателя ⋆ Руководство электрика

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.

Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.

Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.

Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т. к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.

Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключаем одноклавишный выключатель

Сегодня мы рассмотрим, как подключить самостоятельно при помощи предложенной в данной статье схемы одноклавишный выключатель. Кажется, что это простой процесс и справиться с ним проще простого, но, как и в любом деле есть свои «подводные камни». В быту можно наблюдать выключатели различных форматов, но в наших квартирах чаще всего устанавливают одноклавишные, просто потому что это привычно. У выключателей с одной клавишей могут быть совершенно различные формы, цвета и дизайн, но внутри схема всегда остаётся неизменной. В данной статье мы рассмотрим схему подключения такого выключателя и кратко расскажем, как его починить при необходимости.

Стоит обратить внимание, что способы установки такого выключателя могут быть разные. Предлагаем рассмотреть способ подключения накладного выключателя. Независимо от выбранного вами типа выключателя такие устройства будут работать одинаково. Принцип работы такого оборудования схож у всех выключателей, фаза активируется во время размыкания при помощи динамического элемента. Вероятно, всем известно, что будет, если случайно перепутать фазу и ноль? Одним словом, это лучше не делать и следовать согласно схеме.

Нам потребуется:

1. нож для снятия изоляции;
2. отвертка и отвертка-индикатор;
3. пассатижи;
4. дрель;
5. маркер.

Устанавливаем накладной выключатель

При установке накладного выключателя, как и где буду располагаться проводники не так важно. Проводники можно располагать внутри стены или с внешней стороны. Накладной тип выключателя устанавливается в случае, когда штробы в перекрытии сделать не представляется возможным. Мы рассмотрим вариант, при котором проводку кладут по внешней части стены помещённую в гофру. Под выключателем будет устанавливается розетка, поэтому следует помещать кабель от выключателя и розетки в одну гофру.

1. Для начала требуется снять напряжение сети, обесточиваем. Проверить есть ли напряжение в сети вы сможете, поднеся отвёртку-индикатор напряжения к контактам в розетке.
2. Берём в руки выключатель, снимаем кнопку, защиту от влаги. Внутренний узел в данном случае является основой, его мы тоже снимаем.
3. Определяем место расположения розетки и наносим на стене разметку где будут расположены крепежи гофры. Наметив расположения устройства делаем отверстия в стене при помощи электродрели.
4. Наверху корпуса выключателя находится отверстие, куда будет протянута проводка в гофре, для этого потребуется снять крышку.
5. Переходим к подключению проводки, перед этим зачищаем провода от изоляции на 9 см. Фазный проводник белого цвета подключаем к зажиму – L, а нулевой проводник голубого цвета к зажиму — 1. После чего затягиваем крепления и устанавливаем механизм в корпус.
6. Собираем выключатель и вставляем кнопку в корпус. Тщательно проверьте все подключения и если всё в порядке, то следует перейти к финальной части, а именно к включению электричества. Если всё работает, значит вы сделали всё правильно.

Менеджеры компании ГК ПрофЭлектро с удовольствием помогут подобрать всё необходимое оборудование, проконсультируют по мощности и требуемым характеристикам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru

как подключить одноклавишный выключатель

Автор Alexey На чтение 5 мин. Просмотров 1.4k. Опубликовано 15.01.2016
Обновлено 15.01.2016

Однополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение.

Общее

Его установка, подключение и замена покажется весьма простым делом, при взгляде на схему:

Схема подключения выключателя в распред коробке

Действительно, более простую электрическую цепь трудно придумать. Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус.

Звонок электрику из реальной жизни:

Привет, поставил выключатель в гараже, включил и везде света не стало!
Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно.

Для начала:

• Все работы производить при выключенном напряжении!
• Коммутироваться должен исключительно фазный провод, подключаемый к внутреннему контакту патрона источника света;
• Выключатель скрытой установки удобно будет подключать, если длина проводов, выступающих из подрозетника (монтажной коробки), будет равна его диаметру;
• Изоляцию лучше всего снимать с помощью стриппера – специального инструмента.

Стриппер — инструмент для снятия изоляции

Заменить устаревший или неисправный однополюсный выключатель скрытой установки

В зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы. В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.

Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.

В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности.

Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:

В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями

Вставляют провода в клеммы нового выключателя и крепко зажимают.

Замена старого подрозетника

Может быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод!

Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.

Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.

Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.

Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении.

Замена выключателя открытой установки на однополюсный выключатель скрытой

Встречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля.

Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.

коронка для подрозетника

Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.

Для кирпичной кладки подрозетник такой:

Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки. Дальнейший порядок подключения тот же, что и вышеописанный.

Заменить выключатель и часть проводов

Если предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки.

Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи.

Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.

Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором.

По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

1. На что обращать внимание при выборе выключателя
2. Выключатель одноклавишный проходной.
3. Установка одноклавишного выключателя

На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

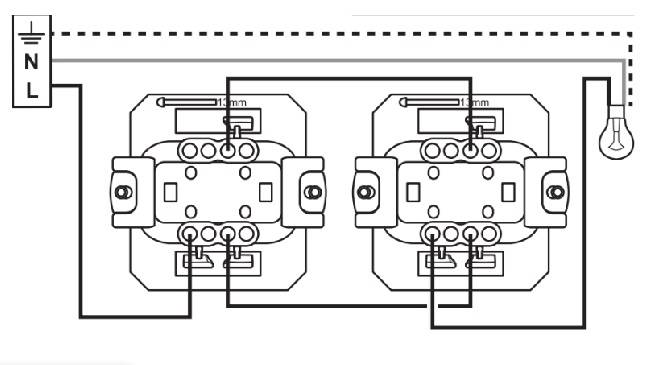

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.  Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
3. Провод прижимается к контактной платине шляпкой винта.
4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

подключаем пошагово с двух и трех мест Электропроводка подключение выключателя

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через и люминесцентные варианты – это может привести к их повреждению и сгоранию.

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный
   – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный
   позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный
   , соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер)
   не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором
   – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель.
   Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель.
   Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель.
   Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания
   – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные
   – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света
   – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные
   , исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте, что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

•
  питающий кабель от автомата в щитке
•
  кабель спускающийся к выключателю
•
  один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.
Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника.
Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи » «. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая
  . Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая
  . Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Поэтому, прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

• Нулевая жила.
  Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
• Фаза, отводящаяся к выключателю
  . Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
• Фаза, отводящаяся к лампе.
  При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

• Коричневым или белым цветом
  изоляции провода обозначается фазная жила.
• Синим
  – нулевая жила.
• Зеленым или желтым
  – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контактыВ зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировкеРадиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте

Специфика установки радиорозетки с выключателем

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

схема подключения выключателя | Советы электрика

27 Фев 2012 Подключение выключателей

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

Сами посмотрите на фото, а так же в видеоуроке— всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

Схема подключения выключателя.



Если нет возможности смотреть видео- практически то же самое написал ниже.
Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.

Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

Схема собирается так:

Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

Подробнее по сегодняшней теме можно посмотреть на  фотографиях:

 Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: видео- расключение, видео- скрутка провода, двухклавишный выключатель, схема подключения выключателя

МОНТАЖ ВЫКЛЮЧАТЕЛЕЙ — УСТАНОВКА ВЫКЛЮЧАТЕЛЯ

Установка выключателя требует определенного опыта в электромонтажных работах. При недостаточном знании о том, как работает электрика, самому категорически не стоит заниматься подобным делом.

Существуют большие риски того, что можно навредить своему здоровью и испортить собственное имущество. Помимо электрики, установка выключателя включает в себя монтажные работы, а значит штробление стен и прокладка провода.

Всё это нужно делать аккуратно, выполняя правильные замеры, если вы хотите, чтобы ваш дом выглядел красиво и опрятно.

Наша компания “Услуги Электрика” предлагает помощь в установке выключателей в Москве и Подмосковье. У нас работают электрики, имеющие не только теоретический багаж знаний, но и практический опыт более трех лет минимум. Любая работа выполняется с учетом техники безопасности и грамотного проведения проводки.

Мы всегда учитываем все пожелания клиента, и в то же время, стараемся обеспечить максимальное удобство в соотношении с возможностями установки выключателя на вашей территории.

Цены на замену выключателя в Москве

Цены на замену и установку не сильно разнятся. Все зависит от количества и сложности работы, включая монтаж. Небольшие траты за крепежный материал также будут внесены в итоговую смету.

Вы можете ознакомиться с основными пунктами и расценкой наших мастеров, но окончательная цена будет определена индивидуально, после заключения мастера.

• Выезд специалиста на место проведения работ – бесплатно;
• Консультации по телефону предоставляются – бесплатно;
• Износ инструмента не входит в оплату;
• Рассчитывается только готовый результат и ничего кроме него.

Замена выключателя света в квартире

В нашей практике, частые случаи – это замена старых выключателей света в квартире на новые. Происходит это по понятным причинам. Ремонт в квартире, или просто выключатели выходят из строя – это нормально, так как со временем любая техника и проводка портится.

В таком случае, обязательно обращайтесь за помощью к толковым специалистам, которые знают, как работать с электричеством и смогут безопасно выполнить замену выключателя, не испортив стены и электрощитовое оборудование.

Такими толковыми специалистами являемся мы, компания “Услуги Электрика”. Можете смело обращаться к нам, мы предлагаем услуги мастеров-электриков по низким ценам, с быстрым и качественным обслуживанием.

Существуют вариативные разновидности выключателей: проходной, с несколькими клавишами, одноклавишный, наружный или внутренний, автоматический, а также, бывают с подсветкой.

Обращаясь к нам за заменой выключателя, мы можем подключить для вас любой удобный тип, опираясь на ваши желания и условия. Жители Москвы могут смело обращаться к нам из любого района. Мы не заставим вас ждать, приедем оперативно и сразу начнем работать.

Вызвать электрика просто – позвоните или заполните форменную заявку. Мы ответим вам в ближайшие пару минут и сможем ответить на любой интересующий вас вопрос.

Установка выключателя скрытого типа

Установка выключателя скрытого типа выглядит более эстетично на фоне открытого типа. Разница в том, что в скрытом типе, вся проводка проводится в стене, что позволяет вывести на поверхность только клавиши выключателя, а в открытом типе, выпуклая коробка с проводкой находится снаружи.

Все определяет помещение и возможность монтажа выключателя скрытого типа. Чаще всего, в любом помещении это можно сделать, аккуратно проштробив стену. В квартирах, такой вид установки выключателя самый распространенный, потому что позволяет скрыть ненужные выпуклости в стене.

Обратитесь к нам, и вы получите полную консультацию от опытного мастера с большим стажем установки выключателей. Он подъедет и подскажет вам, как лучше всего выполнить эту работу. Составит смету и приступит к работе уже в течении часа после того, как вы отправите нам заявку.

Штробление стен будет выполнена максимально аккуратно и по выверенным замерам, с учетом схемы ранее проведенной проводки. Работаем в квартирах, частных домах, офисах и на различного рода предприятиях.

Вызвать мастера для установки выключателей

Сейчас мы опишем пошаговые действия, как работают наши мастера-электрики при установке одноклавишного выключателя и светильника:

Подготавливаем штробу, прокладываем трехжильный плоский кабель с сечением 1.5 квадратных миллиметра до распределительной коробки с запасом длины конца кабеля для повторного соединения.

В электрощите, зачищаем жилы кабеля и подключаем. Тут важно понимать где находится ноль и заземление. Все определяется цветом проводов, но не имея опыта, можно ошибиться, поэтому доверяйте эту работу только опытным мастерам-электрикам. В распределительной коробке, жилы маркируются для дальнейшего удобства в монтаже. Открытые двери не должны затруднять доступ к выключателям. Это обязательно нужно продумать заранее.

По подготовленной штробе из распределительной коробки прокладывается еще один кабель и далее ведем его к монтажной коробке, также с запасом длины. Зачищаем и маркируем жилы. Жилы подводим к клеммам выключателя. Фиксируем механизм с помощью крепежей.

Далее, от распределительной коробки ведем кабель к потолку. Выводим кабель. Закрепляем светильник и соединяем жилы. В соединительной коробке распределяем парные жилы. Следом идут отделочные работы, с установкой лицевых рамок. Таким образом подключается светильник и однокнопочный выключатель.

Важный момент, который учитывается грамотным специалистом: если к электрощиту в вашем доме или квартире не подведено защитное заземление, или корпус светильника выполнен из диэлектрика, то для подключения освещения понадобится двухжильный кабель.

Не рекомендуем вам самостоятельно производить электромонтажные работы, не обладая соответствующими навыками и знаниями

Это мы описали один из самых простых методов установки одноклавишного выключателя в квартире. Стоит понимать, что это не инструкция, а всего лишь один из способов работы применимый к определенным условиям. Если вы не являетесь электриком, тогда обязательно пригласите опытного мастера.

Вызвав мастера для установки выключателей из нашей компании, вы доверяете работу настоящим профессионалам своего дела. Мы даем гарантии на исправную работу механизма и полную безопасность в использовании.

Возможно Вас также заинтересует:

МОНТАЖ РОЗЕТОК

ШТРОБЛЕНИЕ СТЕН

Телефон для связи:

+7 495 532-90-22, +7 925 791-00-53

99-355: Чтение кнопок и переключателей

Переключатели и кнопки легко подключить, если вы понимаете несколько основ:

1. Для получения надежных показаний некоторые электрические входы всегда должны быть подключены к входному контакту
2. Кнопки и переключатели могут иметь неочевидную внутреннюю проводку!
3. На Arduino Uno 5 вольт означает HIGH , а 0 вольт (земля) означает LOW

Простая ошибка

Многие новички часто строят схему, подобную приведенной ниже. Имеет смысл. Когда кнопка нажата, входной штырек видит 5 В, а когда он не нажат, он увидит 0 В, поэтому он будет заземлен (потому что к нему ничего не подключено). Правильно?

Нет. Как сказано выше в пункте № 1, для хороших показаний вы должны постоянно подключать некоторый электрический вход к входному контакту . Когда кнопка на схеме выше не нажата, контакт 2 соединен ни с чем, кроме кусочка провода. Он будет , а не надежно считывать 0 вольт из-за того, как цифровые входы считываются на Arduino.

Решение? Добавьте «подтягивающий резистор», чтобы сделать так, чтобы, когда кнопка не нажата, входной контакт все еще был подключен к земле, как показано здесь:

Почему называется «выпадающим»? Потому что, когда вход был бы в неоднозначном состоянии (поскольку он не был подключен к чему-либо с известным напряжением), резистор «притягивает» его к земле. Как правило, это высокоомные (высокоомные) резисторы; 10 кОм — стандартный выбор.

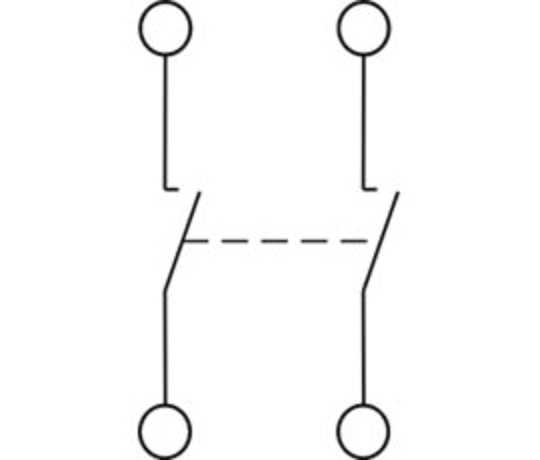

Типы переключателей

В Лаборатории физических вычислений есть множество переключателей, и в мире их действительно огромное количество.(Например, на момент написания этой статьи Mouser продает 24 602 типа тумблеров, а Digi-Key продает 25 378 типов кнопок.)

Здесь мы рассмотрим переключатели, включенные в ваш учебный комплект, а также некоторые другие распространенные типы.

кнопка мгновенного действия («тактильные» кнопки)

Эта маленькая четырехногая кнопка издает приятный щелчок, когда вы ее нажимаете. Это , а не , имеет внутреннюю проводку, которую вы можете ожидать. Вот кнопка рядом со схемой, поясняющей проводку:

Обратите внимание, что верхняя правая и верхняя левая ножки всегда соединены друг с другом, а нижняя левая и нижняя правая ножки также всегда соединены друг с другом.Действие кнопки заключается в соединении верхней части переключателя с нижней частью переключателя.

Кнопка разработана с интервалом, специально предназначенным для размещения по центру, разделяющему впадину на стандартной макетной плате, например:

Помните об удивительной внутренней проводке коммутатора при использовании их на макетной плате — верхний ряд коммутатора будет действовать так, как будто электрический ряд проходит через углубление макетной платы (поскольку внутренняя часть коммутатора перекроет этот зазор), и то же самое с дно.

однополюсный двухпозиционный переключатель

Этот тип простого переключателя называется «однополюсным на два направления», поскольку переключатель работает только с одним «полюсом» (в данном случае центральным контактом), и этот однополюсный контакт имеет два возможных соединения («броски») это может сделать. Это «фиксируемый» переключатель, в отличие от «мгновенного», что означает, что он останется в последнем положении, в которое он был нажат (у него нет внутренней пружины, в отличие от мгновенного переключателя).

Центральный контакт всегда будет соединяться либо с левым, либо с правым контактом.Левый и правый контакты никогда не соединятся друг с другом, если только внутри переключателя нет механической неисправности. (Что возможно!)

Микроконцевой выключатель

или микрорычажный переключатель

Эти небольшие выключатели можно использовать в качестве «конечных» выключателей, то есть они обнаруживают, когда что-то, движущееся по прямой, вступает в физический контакт с чем-то другим в фиксированном положении. Это положение можно определить как «предел перемещения» физической детали, и в системах движения с электронным управлением обычной операцией является перемещение чего-либо вдоль оси до тех пор, пока оно не коснется концевого выключателя на конце.

Переключатели называются «рычажными переключателями» из-за того, как они сконструированы: этот рычаг, выступающий из переключателя, представляет собой небольшой рычаг, а переключатели бывают разных форм и размеров по длине рычага для удовлетворения различных конструктивных потребностей.

Если очень внимательно присмотреться, то можно увидеть маркировку переключателя выпуклыми буквами на пластиковом корпусе; ножки маркируются слева направо C , NO и NC , что означает «общий», «нормально открытый» и «нормально закрытый» соответственно.(«Нормальный» относится к нажатой кнопке/рычагу , а не .)

мини-рычажный переключатель

Этот переключатель является чуть более крупным родственником микрорычажного переключателя. Он более прочный механически и предназначен для установки в стандартные держатели с выступами в различных типах оборудования. У него есть ролик на конце его рычага, что означает, что его можно использовать, например, в качестве кулачкового толкателя или в каком-либо другом приложении, где движение предмета, контактирующего с переключателем, не обязательно всегда будет перпендикулярно ему.

Обратите внимание, что в случае с этим выключателем на пластиковом корпусе было достаточно места, чтобы производитель смог нарисовать небольшую, но четкую схему выключателя.

Twidec / 16MM Приподнятый рупор динамика Кнопочный переключатель мгновенного действия 5/8 «Крепежное отверстие 12V Синий светодиодный светильник Черный корпус из нержавеющей стали 1NO 1NC SPDT с предварительно подключенными проводами Переключатель для автомобиля Модификация BKG16LB-BU: Automotive

Вроде качественная кнопка. На одной из фотографий в списке показаны 2 кнопки (одна больше, другая меньше). Мне достался меньший.

Я купил это, чтобы установить громкий звуковой сигнал водителя грузовика на маленькую Honda Civic моего жениха. Я оставил ее заводской гудок для обычного использования, но добавил громкий воздушный гудок для «особых обстоятельств» 😂 эта кнопка для 2-го воздушного гудка.

В любом случае, как уже упоминалось, инструкции на фотографиях и их видео довольно запутаны, но я понял это для своих целей и нарисовал лучшую схему / инструкции для тех, кому может понадобиться помощь в установке.

Левая и правая клеммы на кнопке — это просто питание и заземление для света. Слева = зажигание плюс, справа = минус/масса. Я выбрал «всегда включен» для подсветки кнопки. Нашел положительный провод на приборной панели, который горел только при включенном зажигании или двигателе. А потом заземлил правую клемму @ где-то металлом на приборной панели.

Функция переключателя — нижняя и средняя клеммы. Нижний — это вход для переключателя (на моих 2 фотографиях/рисунках показан положительный контакт нижнего переключателя на одном рисунке и отрицательный на другом рисунке)

Средняя клемма — это то, что подключается к вашему звуковому сигналу/устройству (или реле)

Итак, когда вы нажимаете кнопку, что бы вы ни поместили на клемму «C» (нижняя клемма / «3» на моем рисунке), она отправит это из средней клеммы.

Таким образом, если ваш звуковой сигнал или реле переключаются на минус, то вы подключаете заземление/минус к нижней клемме. Но если положительный переключился, вы поставите положительный на нижний терминал.

В своих рисунках я использовал стандартное 4-контактное реле на 12 В. Пины 85/86 — это положительный и отрицательный переключатели. Не имеет значения, какой положительный или отрицательный на этих двух клеммах на реле. (Не буду вдаваться в проводку реле, но в Google или на YouTube есть много информации, чтобы понять это)

Последнее примечание: я подключил это и предоставил схемы того, как я его использую… свет всегда «включен» + «нормально открыт» — это означает, что при нажатии кнопки он закрывает / соединяет нижний терминал со средним терминалом. Все, что подключено к среднему терминалу, получит все, что вы поместите на нижний терминал.

Надеюсь, это поможет вам всем. Кнопка кажется красивой, немного маленькой, но она работает нормально, как только вы разберетесь с проводкой.

Сенсорные переключатели 5000 Низковольтные 2 кнопки управления, белые

Двухкнопочная двухпроводная панель Touchplate серии 5002 белого цвета с переключателем низкого напряжения включает в себя прочную безвинтовую лицевую панель и 2 кнопочных переключателя мгновенного действия для управления двумя источниками света.Замена старой модели Touch-Plate 5102, 50-2, 50-2PL.

Характеристики

• 2-проводная система низкого напряжения
• 4 А при 28 В, номинал контактов переключателя
• 2 переключателя мгновенного действия
• купить выключатели Touchplate 5002 в двух других цветах
• прочная пластиковая пластина переключателя размером 4-1/2″ x 2-3/4″
• Один горизонтальный кнопочный переключатель 1-1/8″ x 5/8″
• отверстий под винты на расстоянии 3-9/32 дюйма друг от друга в кронштейне
• два монтажных винта 1″ в комплекте
• при необходимости добавьте бесплатные инструкции по подключению сенсорных панелей серии 5000
• заменяет 5002-WHT, 5101, 50002, 50-1 и 50-1PL 1-кнопочные сенсорные панели
• 500C1-0200A-WHT by Touch Plate, матовый теплый белый
• сделано в США

Узнайте больше о дизайне устройств Touch-Plate и настенных панелях в разделе Низковольтные переключатели Touch-Plate и панели переключателей.

Этот 2-проводной низковольтный 2-кнопочный переключатель можно использовать для замены любого 3-проводного низковольтного 1-кнопочного переключателя производства GE, Bryant или Remcon. При переходе с этих систем обязательно закажите руководство по переходу с 3-проводной на 2-проводную сенсорную панель, которое затем будет включено бесплатно.

В. Можно ли подключить этот блок переключателей Touch Plate в трехстороннем порядке?

О. Да, они функционируют как 3-позиционные переключатели мгновенного действия низкого напряжения. Переключатель будет подключен параллельно реле, которым он управляет, и реле будет реагировать при получении сигнала от переключателя.В. Могу ли я использовать этот низковольтный блок с двумя переключателями для управления двумя разными гаражными воротами или тупыми официантами?

A. Переключатели Touch Plate используются во многих различных приложениях с низким напряжением. Пока двери гаража или кухонные лифты имеют низкое напряжение (24-30 В постоянного тока) и 2-проводные/без фиксации положения, настенные выключатели Touchplate могут работать нормально. Обычно звонок для официанта или дверного звонка является отдельным и не подключен к системе низкого напряжения. Это означает, что это не будет отличаться для 3-проводной системы или 2-проводной.Даже переключатель двери гаража обычно идет прямо к трансформатору дверного звонка и не подключается ни к чему другому, но вы хотели бы подтвердить это. Переключатель мгновенного действия (SPST) — это все, что нужно. SPST = однополюсный одноходовой.

Как заменить выключатель света и крышку | однокнопочный выключатель

Как заменить старый выключатель света и крышку на новый. У вас есть старый выглядящий выключатель света? Без проблем. На самом деле заменить их на удивление легко!

В этом посте я делюсь своим пошаговым процессом замены старого выключателя света на классический однокнопочный выключатель света и подходящую пластину.

Этот кнопочный переключатель в стиле ретро стал тем, что доставляет мне радость каждый день.

Я всегда втайне радуюсь, когда нажимаю эту кнопку. Так что этот быстрый и простой проект того стоит!

Зачем менять выключатель?

Выключатель света, вероятно, является чем-то, с чем вы взаимодействуете по крайней мере несколько раз в комнате в день. Если у вас есть старомодный выключатель света, иногда его не только трудно использовать, но и он становится бельмом на глазу, которое вы будете видеть несколько раз в день.

На этом фото ниже выключатель света «до». Она была старого миндального цвета, и я закрасил ее тем же цветом, что и стену. Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Плюс из-за окрашенной поверхности он не супер прочный и у меня на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать ваши выключатели света в доме с помощью чего-то, что вызывает радость? Недавно мы поменяли выключатель света и крышку в нашем домашнем офисе и просто не могли быть счастливее! Он возвышает пространство, производя на меня большое впечатление, потому что он расположен прямо у входа! И каждый раз, когда я включаю и выключаю свет, это делает меня счастливым 😀

Видеоруководство по замене старого выключателя света и крышки на новый

Я снял быстрое двухминутное видео о том, как поменять выключатель света и крышку. Некоторые этапы процесса «сделай сам» будет легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции для получения подробной информации об обновлении выключателей света.

Также не забудьте проверить мой канал Youtube для получения дополнительных руководств DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и соответствующая накладка на выключатель.

Я одержим винтажным однокнопочным переключателем , так что я собираюсь использовать его и соответствующий переключатель .Я получил оба от Rejuvenation, и вот те, которые я получил:

Выключатель света с одной кнопкой

Крышка панели выключателя света

Отвертка

Как заменить выключатель света и крышку пошаговые инструкции

Шаг 1.

Отключите электричество и снимите крышку переключателя освещения

Прежде всего, прежде чем что-либо делать, обязательно отключите питание! Вы можете отключить электричество во всем доме или только в той комнате, где вы меняете выключатель.Я включаю и выключаю выключатель света, чтобы убедиться, что электричество отключено.

После отключения питания используйте отвертку, чтобы удалить те два винта, которые крепили пластину к стене.

После того, как мы удалим накладку, вы сможете заменить выключатели света

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем можно немного вытянуть выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты держат какие провода. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже, когда будете устанавливать новый коммутатор.

Теперь вы можете ослабить все винты клемм, пока не сможете легко отсоединить электрические провода. После отсоединения всех проводов вы можете успешно удалить старый переключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы снова подключить тот же электрический провод к новому клеммному винту на новом выключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный выключатель света, есть также трехпозиционные кнопочные выключатели для модернизации вашего выключателя света.

Но вот беда: дом у нас очень старый (40-х годов постройки), поэтому заземления на этот свет у нас нет. И из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть заземляющий провод, обязательно подключите и его!

Итак, мы зацепили электрический провод на соответствующие винты.Вы должны быть в состоянии найти, какой провод к чему подключается, основываясь на сделанном вами снимке или в руководстве по эксплуатации, которое поставляется с новым переключателем. В худшем случае простой поиск в Google также даст вам схему того, какой клеммный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему клеммному винту, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

У нас было 2 провода, а у вас наверное 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он был заподлицо со стеной.

Шаг 4. Добавьте накладку выключателя света

Последний шаг — установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Вернитесь назад, включите питание и проверьте, работает ли новый выключатель света.

Вот и все шаги по замене старого выключателя на новый. Это такой простой проект, но мне нравится включать и выключать свет гораздо больше, чем раньше! Это определенно место, которое вызывает у меня радость!

Говоря о том, какой выключатель света обновить, лично мне нравится однокнопочный переключатель. Всегда весело толкать внутрь и наружу, а винтажный стиль — это просто классика!

Другие проекты «сделай сам»

Вертикальная стена внахлест своими руками и разбивка по стоимости

Преображение шкафа своими руками с Ikea Trofast

Стол для домашнего офиса своими руками с модулями Ikea Alex

Закрепить на потом

Как подключить переключатели параллельно? Управление светом от параллельного включения

Как подключить два переключателя параллельно для управления одной нагрузкой?

В предыдущем учебном пособии по базовой домашней электропроводке мы узнали, как последовательно подключать однопозиционные выключатели.Сегодня мы узнаем , как подключить и соединить два выключателя параллельно , чтобы управлять и управлять одной точкой освещения.

В основном это предпочтительный метод параллельного подключения однопозиционных переключателей, так как в настоящее время при монтаже электропроводки используются параллельные или последовательно-параллельные соединения из-за преимуществ по сравнению с последовательным соединением.

Прежде чем мы углубимся в детали, мы увидим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего однополюсного переключателя

SPST (однополюсный проходной) Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает , как подключить односторонние переключатели параллельно?

Связанные руководства по подключению:

Требования:

• Однопозиционные переключатели (SPST = Single Pole Single Through) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабеля x 5 №


Процедура:

Подключите два однопозиционных выключателя, лампочку параллельно к источнику питания, как показано на рис. ниже.Имейте в виду, что для замыкания цепи один из переключателей S ₁ или S ₂ должен быть замкнут.

Если есть несколько выключателей, подключенных параллельно с электроприбором, например, световой точкой, один из них должен быть в положении ВКЛ, чтобы управлять нагрузкой. Однако лампочка не погаснет, если вы выключите один из переключателей. Другими словами, все выключатели должны быть замкнуты (положение OFF), чтобы отключить нагрузку от источника питания.

Как подключить переключатели параллельно?

Цепь замкнется, если один из двух переключателей находится в положении ВКЛ.Другими словами, если один из переключателей замкнут или находится в положении ON, лампочка загорится. То же самое относится и к другим нагрузкам, которые управляются двумя (или более) односторонними переключателями, включенными параллельно.

Связанные руководства по подключению:

Ниже приведены различные положения однопозиционных переключателей и световой точки при параллельном подключении.

Переключатели параллельно Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифрового логического элемента ИЛИ, которая приведена ниже.

Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении OFF, лампочка не будет светиться.С другой стороны, если один из переключателей находится в положении ON, в цепи будет течь ток, поскольку цепь ведет себя как замкнутая цепь, поэтому лампочка будет светиться. Независимо от того, все ли другие подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

Связанные руководства по подключению:

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.

Параллельное подключение выключателей

• является предпочтительным способом подключения бытовой техники.параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.
• При параллельном подключении требуется больше проводов и кабелей.
• Надежный и удобный способ подключения.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные учебники по установке электропроводки:

Как подключить 2-контактный выключатель мгновенного действия? – М.В.Организинг

Как подключить 2-контактный выключатель мгновенного действия?

Как подключить 2-контактный переключатель SPST

1. Подключите нагрузку к клемме №1 или №3. Обязательно заземлите нагрузку.
2. Подсоедините плюс источника питания к другой неиспользуемой винтовой клемме.
3. Питание нагрузки подается ТОЛЬКО тогда, когда переключатель SPST переведен в положение ON.
4. Для переключателей мгновенного действия существует только 1 положение мгновенного действия (ВКЛ.).

Что такое кнопочный переключатель мгновенного действия?

Нажимной переключатель (кнопка) представляет собой переключатель мгновенного действия или без фиксации, который вызывает временное изменение состояния электрической цепи только при физическом нажатии переключателя. При отпускании кнопки цепь размыкается. Этот тип переключателя также известен как нормально разомкнутый (НО) переключатель.

Как подключить макетную плату к коммутатору?

Соедините положительные провода с помощью красных перемычек. Затем подключите положительную рейку макетной платы к тому же горизонтальному ряду, что и верхняя ножка переключателя. Теперь соедините ряд, в котором находится нижняя ножка переключателя, с рядом, в котором находится анод светодиода.

Как работает переключатель мгновенного действия?

Переключатели мгновенного действия требуют непрерывного сжатия. Они включаются, когда пользователь нажимает на переключатель, и остаются включенными только до тех пор, пока есть давление на переключатель.После снятия давления они отключаются. Например; дверной звонок или электродрель.

Что такое тактильный переключатель?

Тактильный переключатель — это переключатель, действие которого можно ощутить на ощупь. Функции тактильного переключателя. Щелкните Ответ. Реакция на нажатие кнопки позволяет пользователю почувствовать реакцию переключателя на операцию.

Какая часть подключена и замыкает цепь звукового сигнала нажатой кнопки?

Работа цепи светодиода кнопки Одна ножка кнопки подключена к источнику питания 5 В, а другая нога подключена к светодиоду через резистор, как показано на принципиальной схеме.Изначально кнопка не пропускает через себя ток, но при ее нажатии замыкается цепь и светодиод начинает светиться.

Где используется кнопочный переключатель?

Кнопочные выключатели в основном бывают двух типов – без фиксации и без фиксации. Эти переключатели обычно используются в калькуляторах, кнопочных телефонах, кухонной технике, магнитных замках и некоторых других механических и электронных устройствах, используемых в домах или на производстве.

Что означает открытый переключатель?

Этот символ возник как схематический рисунок самого раннего типа батареи.Изображение варианта C предполагает, что это открытый переключатель.

Является ли кнопка аналоговым датчиком?

Аналоговый датчик: контроль кнопки. Простейшей формой изменения аналоговых показаний может быть отслеживание кнопки, удерживаемой на низком уровне с помощью подтягивающего резистора. Когда кнопка нажата, показания подскакивают до 255, так как аналоговый вывод показывает 5В.

Кнопка аналоговая или цифровая?

Переключатели и кнопки

обычно используются в качестве устройств ввода для цифровой системы. Выход схемы можно изменить между Vdd и Gnd, нажав/отпустив кнопку или сдвинув переключатель.

Датчик аналоговый или цифровой?

В отличие от аналогового датчика, цифровой датчик выдает дискретные значения (0 и 1). Дискретные значения часто называют цифровыми или двоичными сигналами в цифровой связи. Электронные датчики или электрохимические датчики, в которых преобразование данных и передача данных происходят в цифровом виде, являются цифровыми датчиками.

Ременной датчик аналоговый или цифровой?

Цифровые сигналы могут иметь только одно из двух значений: HIGH или LOW. напряжение, как и аналоговый датчик, но вместо того, чтобы посылать напряжение между нулем и максимумом, он будет посылать только ноль ИЛИ максимум.Например, датчик бампера представляет собой цифровой датчик.

Сколько портов для аналоговых и цифровых датчиков имеется в VEX EDR?

16 портов для датчиков

Является ли повторитель аналоговым или цифровым?

Line Tracker — это аналоговый датчик, а это означает, что он может выводить гораздо больше значений в пределах своего диапазона потенциальных значений (в данном случае от 0 до 5 В), чем цифровой датчик, который выводит лишь несколько дискретных значений в диапазоне (например, 1, 2, 3, 4 и 5 В), как в случае с цифровым датчиком.

Что такое датчик удара?

Датчики удара (переключатель ударов) представляют собой цифровые датчики с программой робота для выполнения различных задач. Датчик удара (переключатель удара) может обнаруживать препятствия и избегать их.

Учебное пособие по основам электричества — Выключатели

Учебное пособие по основам электричества — Выключатели

Авторское право © 1999 — 1728 программных систем Основные   Электричество ВАЖНЫЙ !!! ЗАПРЕЩАЕТСЯ использовать настенный ток!!! ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!! Если у вас нет опыта работы с проводкой ИЛИ если вам нужны предложения о том, какие расходные материалы купить, нажмите здесь. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электроэнергия. &nbsp &nbsp &nbsp &nbsp &nbsp Чтобы объяснить как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы. E L E M E N T A R Y &nbsp &nbsp C I R C U I T S Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки А и Б). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь. Видеть? Довольно просто. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно использовался. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество.Или — гораздо больше опасный — вам придется отключить провод электропитания до того, как он достигнет розетки. &nbsp &nbsp &nbsp &nbsp &nbsp Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!! &nbsp &nbsp &nbsp &nbsp &nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и тем самым проводя электричество к свету.Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу. от точки «А», разорвав цепь и выключив свет. Этот тип переключателя (имеющий рычаг, который «включает» и выключает его) называется Переключить переключатель. Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1.Теперь, что произойдет если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка бы «выключилась», провода и батарея очень быстро нагревалась, и электроны просто перемещались от Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметь в этой новой цепи электроны путешествуя по пути (или кругу), который на 90 504 короче, чем исходный, на 90 505. Следовательно, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны.Они вызывают нагрев проводов, автоматических выключателей. «споткнуться» и даже вызвать пожар. S W I T C H E S &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Есть много разных типов переключателей: тумблер, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Clapper™ — это еще один тип переключателя! &nbsp &nbsp &nbsp &nbsp &nbsp «рубильник» (редко встречается в наши дни) — это тип, который наиболее легко демонстрирует функционирование выключатель.Старые научно-фантастические фильмы («Франкенштейн (1931)» или Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах. Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка. Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском».Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так). &nbsp &nbsp &nbsp &nbsp &nbsp Как есть, эта схема может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение».То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется? (Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом способ. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»). &nbsp &nbsp &nbsp &nbsp &nbsp Практическое использование мгновенного выключения переключатель — это «кнопка отключения звука» на ваш телефон.Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение. На приведенной выше диаграмме показан интересный вариант проводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка может быть на входной двери и другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что нажатие кнопки или вызовет звонок в дверь.2 переключателя Говорят, что они подключены параллельно . Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены по схеме . Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые».Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». С этой точки зрения, перемещение магнита или приведет к тому, что лампочка погаснет, и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована).Важно отметить, что обрезка проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация. &nbsp &nbsp &nbsp &nbsp &nbsp Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт. Однополюсные двухпозиционные переключатели Диаграмма 3 использует одиночный полюс. Двухпозиционный переключатель.Общий терминал — это средний терминал в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A загорается, а B гаснет, загорается B, гаснет A и так далее. Вы можете видеть, что у этого популярного переключателя будет много практических применений: кнопка передачи/приема на «двусторонней» радиостанции, переключатель «дальний/ближний свет» для фары вашего автомобиля, переключатель импульсного/тонального набора на вашем телефоне и скоро. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Если вы используете рубильник SPDT, у вас есть положение «от центра», который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой многие переключатели SPDT имеют среднее положение, в котором включается электричество на ОБЕИХ цепях. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение». должность. Лучшим примером переключателя такого типа является селектор «пикап». на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя на 3 разновидности звуков). &nbsp &nbsp &nbsp &nbsp &nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить. Так как это работает? Допустим, Switch 1 находится внизу лестницы, а переключатель 2 находится наверху.Предположим, что переключатель 1 находится в состоянии «вниз». (подключены B и C), а переключатель 2 в верхнем положении (подключены D и E). Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет лампочка теперь включится, потому что A & B и D & E соединены. Когда человек достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь подключен, и поэтому лампочка гаснет. Другой человек появляется на внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C снова включить свет.Человек достигает вершины лестницы, переворачивается Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в В случае второго человека движение вниз включает лампочку, а ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите причина, по которой на них НЕ напечатаны слова «включено» и «выключено». &nbsp &nbsp &nbsp &nbsp &nbsp Вам не кажется, что это коммутационное устройство мог бы стать отличным научным проектом? Двухполюсный двухпозиционный переключатель &nbsp &nbsp &nbsp &nbsp &nbsp Простой способ представить себе этот переключатель 2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу.Возможно, самое популярное использование этого переключателя «переворот фазы или полярности». Итак, как работает DPDT переключатель выполнить это? Во-первых, вам необходимо подключить 2 «верхних» и 2 «нижних» клеммы в «перекрестная» мода. Верхние 2 терминала становятся входом, а средний два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме, переключатель находится в положении «вверх», W и Y соединены, как и X и Z. полярность сохраняется, потому что вход и выход соединены напрямую.Не проблема увидеть это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Теперь посмотрим, что произойдет, когда переключатель находится в положении «вниз» (правая диаграмма). Вход + идет от Терминал «W», вниз в правый нижний угол, а затем вверх к терминалу «Z». Отрицательный вход идет от клеммы «X» и выходит через клемму «Y». Смотри что произошло? Одним щелчком переключателя полярность меняется на противоположную. Что приложения у этого есть? Во-первых, электрогитаристы используют этот тип переключателя, чтобы поставить один звукосниматель в противофазе с другим, производя тонкий, «ворчливый», «выворачивающийся наизнанку» звук.В «старые времена» до 3 зубцов вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию устройство для переключения полярности в случае, если вилка была в розетке «Неправильный путь». &nbsp &nbsp &nbsp &nbsp &nbsp Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с много разных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже). &nbsp &nbsp &nbsp &nbsp &nbsp Кстати, электрики в очередной раз застрял у нас с другим неправильным названием, назвав это «4-позиционным» переключателем. Ты видишь что за 4-позиционный переключатель? Это переключатель DPDT, подключенный для реверсирования фазы. без открытых двух нижних клемм (они не должны быть).Если сможешь купите 4-позиционный переключатель, отлично. Если нет, вы знаете, как сделать это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были подключите второй 4-позиционный переключатель от клемм Y и Z первого переключателя к клеммам W 2 и X 2 из второго переключателя , вы можете включить тот же свет с 4-го места. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Узнать жесткость воды по адресу в москве: Как узнать жесткость воды: определение в домашних условиях 16.03.197321.01.2022 Подключение двухклавишный выключатель: Как подключить двухклавишный выключатель: схема подключения, инструкция 10.09.197516.02.2022 Ток картинка: 500+ фото на тему «электричество» · Pexels · Бесплатные стоковые фото 05.02.201827.09.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
