Люстра не горит – как отремонтировать своими руками

Если после замены люстры или каких-либо проблем с электрикой вдруг перестали гореть лампочки (все, половина либо даже одна), не стоит сразу же вызывать мастера для ремонта, т.к. иногда причину поломки можно запросто починить своими руками. Далее мы рассмотрим самые популярные неисправности потолочных светильников и расскажем что делать, чтобы самостоятельно отремонтировать люстру, которая не горит, слабо светит либо не переключается с одного режима на другой.

Шаг 1 – Проверяем лампочки

Первое, что нужно сделать перед ремонтом – просмотреть целостность вольфрамовой нити (если установлены лампы накаливания). Для этого просто выкрутите лампочку из патрона и просмотрите на свету, нет ли видимого обрыва, как показано на фото ниже. Если нить цела, это еще не говорит о том, что лампочка исправна. В этом случае Вам необходимо дополнительно проверить лампу тестером (мультиметром) на обрыв цепи. Все что нужно сделать – один щуп зафиксировать на резьбе цоколя, а второй на торце источника света. Если на циферблате тестера стрелочка дергнулась – лампочка цела и придется перейти к более серьезному ремонту люстры своими руками. Стрелочка не пошевелилась – лампа неисправна и ее придется просто заменить на новую.

Если у Вас не работает светодиодная люстра, то тут проверка светодиодов сводится к тому, что нужно прозвонить их тестером, возможно, один в последовательной цепи перегорел, в результате чего не горит весь светильник, который Вы собрались отремонтировать своими руками. Лампочки целые, но люстра не горит при включении? Движемся дальше, т.к. причин, а соответственно и способов ремонта еще может быть множество!

Шаг 2 – Разбираем выключатель света

Если потолочное освещение перестало работать и при этом лампочки рабочие, нужно проверить выключатель света, т.к. иногда в нем подгорают контакты, в результате чего ток не поступает к патронам светильника. Разобрать выключатель света довольно просто, об это мы рассказывали в соответствующей статье. После этого нужно визуально просмотреть провода на вводе и выводе из корпуса и сами контакты в виде полусферы. При необходимости для ремонта нужно всего лишь почистить контакты до металлического цвета и собрать корпус, после чего выполнить проверку.

Кстати, если у Вас в комнате люстра с несколькими группами освещения и перестала гореть половина лампочек, проблема может быть именно в двухклавишном либо трехклавишном выключателе, на котором подгорели контакты. Обязательно прочитайте полезную в этом случае статью — как отремонтировать выключатель света.

Помимо визуального осмотра необходимо проверить, подходит ли к корпусу напряжение и идет ли оно дальше по цепи к люстре. Если напряжение есть, значит, выключатель исправен и нужен более сложный ремонт, о котором мы и поговорим далее. Напряжение можно проверить обычной индикаторной отверткой – при соприкосновении жала с клеммой должен загореться светодиод в рукоятке.

Шаг 3 – Проверяем электропроводку

Двигаясь дальше и потихоньку отсекая все возможные причины неисправности необходимо проверить, подходит ли напряжение непосредственно к люстре, которая не горит. Тут уже Вам придется снять светильник с потолка и открыть доступ к выведенным от распределительной коробки проводам. Опять-таки, обычным индикатором проверьте, есть ли напряжение, как показано на фото.

Если проводка старая, возможно, переломился алюминиевый провод, в результате чего произошел обрыв контакта. Отремонтировать электропроводку своими руками можно двумя способами – нарастить провод для подключения к корпусу светильника либо заменить электропроводку в доме на новую, более современную. Рекомендуем все же задуматься над последним вариантом, чтобы в будущем не возникало схожих проблем.

Если напряжение подходит из распределительной коробки, но люстра не горит при включении выключателя, значит определенно причина в ней. Дальше мы расскажем, как осуществить ремонт светильника своими руками в домашних условиях.

Шаг 4 – Ремонтируем основного «виновника»

Вот мы и подошли к финальной части, где описывается, как самостоятельно починить люстру, которая не работает. Тут все довольно просто. Если светильник обычный (не светодиодный), Вам необходимо разобрать корпус и проверить все соединения проводов, а также состояние изоляции. Возможно, произошло короткое замыкание, в результате чего отгорел один из проводов.
Также Вы должны проверить патроны, в которые вкручиваются лампочки. Очень часто выходят из строя данные элементы цепи и как следствие – не горит половина ламп либо одна из всех. В этом случае, особенно если продукция китайская, нужно выполнить замену патрона на новый, что явно не составит труда даже электрику-новичку!

После такого тщательного анализа и ремонта скорее всего люстра будет работать. Однако, данная инструкция подойдет только для тех условий, когда светильник самый обычный. А что делать, если люстра с дистанционными пультом управления, светодиодная либо с галогенными лампами? В данном случае ремонт более сложный, о чем мы вкратце поговорим ниже!

Чтобы Вы наглядно увидели, как отремонтировать люстру, которая не горит, мы представили несколько видео примеров по ремонту самых популярных неисправностей:

Более подробно о том, как проверить люстру, мы рассказывали в отдельной статье.

Что еще может быть?

Итак, сейчас мы рассмотрим более редкие причины поломок и расскажем, как отремонтировать люстру на дому своими руками, которая не горит, плохо светит либо светиться только в одном режиме.

1. Если у Вас в светильнике, который управляется с пульта, установлены галогенные либо светодиодные лампы, то в корпусе Вы найдете блок управления и электронные трансформаторы, которые также могут выйти из строя в результате чего может произойти ситуация, когда лампочки не реагируют на пульт и не загораются. В этом случае нужно тестером прозвонить все элементы цепи и при необходимости заменить сгоревший трансформатор на новый, с такими же параметрами. Узнать, как отремонтировать данный вид поломки Вы можете на видео, предоставленном в галерее выше.
2. При ремонте хрустальной люстры, которая не светит, сначала снимите все декоративные детали, чтобы они не разбились во время демонтажа либо установки люстры.
3. Если лампочка загорается не с первого раза, скорее всего проблема в выключателе, который нужно либо заменить, либо отремонтировать по технологии, которую мы описали выше.
4. Заметили, что светодиодные лампы начали мигать после замены лампочек? Тут дело не в том, что не работает люстра, а в том, что диодные лампы не могут работать с диммером, если они не специального предназначения (диммируемые). Попробуйте просто вкрутить старые лампочки и проверить, горит ли свет. Если да, то дело в светодиодах. Сразу же рекомендуем прочитать соответствующую статью – почему мигают светодиодные лампы.
5. Если не горит только одно гнездо либо одно положение, но выключатель целый, дело в патронах и качестве соединения. Об этом мы писали выше.
6. Иногда причина поломки может быть в плохой скрутке проводов (вводных со светильником, как показано на фото ниже). Как результат – скрученные жилы ослабляются и подсветка в комнате не включается либо плохо работает. Если Вы уже решили использовать данный способ соединения жил, узнайте, как сделать хорошую скрутку проводов своими руками.
7. Выявить неработающий диод Вы сможете только тестером. Много времени это не займет, особенно если у Вас уже есть некие знания в электрике.
8. Иногда выход из строя происходит из-за того, что Вы выбрали неподходящую мощность лампочек. Если люстра рассчитана, к примеру, на 3 лампочки по 60 Вт, а вы вкрутили 3 по 100 Вт, вполне вероятно, что неисправность вызвана этим невнимательным действием.
9. В корпусе современных светильников могут быть установлены предохранители, которые разрывают цепь после короткого замыкания, тем самым защищая всю внутреннюю цепь от перегорания. В этом случае ремонт сводится к тому, что Вам необходимо найти предохранитель и заменить на такой же (стоит он дешево).
10. Если люстра оборвалась, значит, Вы неправильно ее повесили (ненадежно закрепили либо выбрали не подходящий тип крепления). Оборвавшуюся люстру нужно разобрать, проверить визуально, после чего заново повесить и подключить, только уже позаботиться о более надежном креплении.

Вот и все, что хотелось рассказать Вам о самостоятельном ремонте потолочных светильников. Надеемся, что теперь Вы знаете, что делать, если люстра не горит, и как можно отремонтировать поломку в домашних условиях!

Похожие материалы:

Трансформатор для галогенных ламп | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Речь в сегодняшней статье пойдет о расчете и выборе понижающего трансформатора для галогенных ламп, а также о схемах его подключения.

Галогенные лампы нашли широкое применение для освещения разного вида помещений. Они обладают идеальной цветопередачей и имеют постоянную яркость на протяжении всего периода работы. Срок службы таких ламп в 3-4 раза дольше (до 2-4 тыс. часов), чем у ламп накаливания.

Всего существует два типа галогенных ламп:

• на переменное напряжение 220 (В)
• на переменное напряжение 6, 12 и 24 (В)

Первый тип ламп включаются в сеть 220 (В) напрямую (непосредственно) без применения каких-либо понижающих трансформаторов.

Вот фотография галогенной лампы JCDR на 220 (В) мощностью 35 (Вт) с цоколем GU5.3 (значение 5.3 — это расстояние между выводами в миллиметрах).

Вот еще пример «галогенки» ЭРА на 220 (В) мощностью 35 (Вт) с цоколем GY6.35.

Для подключения второго типа ламп необходим понижающий трансформатор 220/6 (В), 220/12 (В) и 220/24 (В) соответственно.

В данной статье мы более подробно остановимся именно на этих типах галогенных ламп.

Напомню Вам, что применение ламп на 6, 12 или 24 (В) обеспечивает дополнительную электробезопасность. Почитайте статью про требования к светильникам и розеткам, установленных в ванной комнате или в помещении парилки.

Электромагнитный или электронный трансформатор? Что выбрать?

На сегодняшний день понижающие трансформаторы делятся на 2 типа:

• электромагнитные (тороидальные)
• электронные (импульсные)

Электромагнитные трансформаторы для галогенных ламп достаточно надежны и не очень дорогие по стоимости.

Их принцип работы основан на электромагнитной связи первичной и вторичной обмоток (катушек).

Также они имеют весомые недостатки — это значительный вес (массу) и габаритные размеры, поэтому их применение несколько ограничено. Посмотрите сами. Электромагнитный трансформатор 220/12 (В) HBL-250 имеет вес около 3,2 (кг).

Хочу сказать еще о двух их недостатках — это нагрев во время работы и чувствительность к скачкам напряжения, что отрицательно сказывается на сроке службы галогенных ламп.

Вес и габаритные размеры электронных трансформаторов в несколько раз меньше, чем у электромагнитных. Они имеют стабилизированное напряжение на выходе и особо не нагреваются во время работы (по сравнению с электромагнитными).

Некоторые типы электронных трансформаторов обладают встроенной защитой от короткого замыкания, перегрева, плавным пуском, что значительно увеличивает срок службы галогенных ламп, поэтому они и  нашли более широкое применение, особенно для светильников и люстр для натяжных и подвесных потолков, корпусной мебели и т.п.

Электронные трансформаторы имеют совершенно другой принцип работы, основанный на преобразовании электрической энергии за счет электронных устройств и полупроводниковых приборов.

Электронный трансформатор запрещено включать без нагрузки в связи с особенностями его внутренней схемы. Вы наверное замечали, что на корпусах некоторых моделей указаны два значения мощности: минимальная и максимальная. Например, 40-105 (Вт). Так вот общая мощность ламп, питающихся от этого трансформатора, должна быть не меньше 40 (Вт).

Как рассчитать мощность трансформатора для галогенных ламп?

Итак, Вы определились с типом понижающего трансформатора. Теперь нужно выбрать его мощность. В продаже имеются трансформаторы с разными значениями мощностей. Покупать трансформатор с завышенной мощностью совсем не целесообразно, или наоборот, можно купить с недостаточной мощностью, что вызовет его перегруз и выход из строя.

Рассмотрим на реальном примере.

Предположим, что на кухне необходимо установить 6 галогенных точечных светильников напряжением 12 (В) мощностью 35 (Вт). Общая мощность всех ламп составит 210 (Вт). Введем коэффициент запаса (надежности), увеличив значение 210 (Вт) на 10-15%. Получаем мощность, равную 231 (Вт). Таким образом, нам нужно приобрести понижающий трансформатор 220/12 (В) мощностью не ниже 231 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 250 (Вт).

Вот стандартный ряд номинальных мощностей: 50, 60, 70, 105, 150, 200, 250, 300, 400 (Вт).

Схема подключения галогенных ламп. Вариант 1

Вот схема подключения галогенных ламп для нашего варианта:

Схема подключения трансформатора на стороне 220 (В) осуществляется через одноклавишный выключатель. Отходящие от распределительной коробки оранжевый и синий проводники (читайте о цветовой маркировке проводов) подключаются на первичные клеммы  трансформатора L и N «Input» («Вход»).

На стороне 12 (В) все галогенные лампы подключаются на вторичные клеммы трансформатора «Output» («Выход») отдельными медными проводами (кабелями) сечением не менее 1,5 кв. мм и только параллельно. Сечение и длина питающих проводов должны быть одинаковыми, иначе яркость свечения «галогенок» будет отличаться друг от друга.

Если клеммных зажимов на трансформаторе не достаточно для подключения 6 ламп, то можно применить специальные соединительные клеммы.

Длина проводов (кабелей) между трансформатором и галогенными лампами должна быть в пределах от 1,5 до 3 (м). Почему? Если это расстояние увеличить, то в линии возникнут большие потери (провод начнет греться), т.к. при одной и той же мощности лампы и разных питающих напряжениях (220 и 12 В) ток в проводах будет отличаться в десятки раз, соответственно, уменьшится яркость ламп.

Если по каким-то причинам длина от трансформатора до лампы превышает 3 метров, то необходимо увеличивать сечение питающего провода (кабеля).

Подключение галогенных светильников. Вариант 2

Можно сделать немного по-другому. Разобьем 6 светильников на 2 группы, т. е. в первой группе — 3 штуки, и во второй группе — 3 штуки.

Для каждой группы установим свой понижающий трансформатор 220/12 (В). Такое решение будет целесообразно, т.к. при выходе из строя одного из понижающего трансформаторов, вторая группа светильников будут продолжать работать, а покупка нового трансформатора обойдется несколько дешевле, нежели покупать один общий трансформатор, как в первом примере — ведь с ростом мощности пропорционально ей увеличивается и цена на товар.

Общая мощность каждой группы составит 105 (Вт). Аналогично, введем коэффициент запаса (надежности), увеличив значение 105 (Вт) на 10-15%. Получаем мощность, равную 115,5 (Вт).

Таким образом, нам нужно приобрести два понижающих трансформатора 220/12 (В) мощностью не ниже 115,5 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 150 (Вт).

Вот схема для варианта 2.

Рекомендую Вам каждый понижающий трансформатор запитывать отдельными проводами (кабелями) и соединять их в распределительной коробке (читайте о всех разрешенных способах соединения проводов). Этим советом некоторые пренебрегают и соединяют провода прямо под потолком. Так делать не нужно, т.к. все места соединений проводов должны иметь постоянный и беспрепятственный доступ для обслуживания и ремонта (ПУЭ, п.2.1.23).

Если Вы хотите управлять каждой группой ламп отдельно, то используйте для этого двухклавишный выключатель.

Внимание!!! Применять диммер совместно с электронными (импульсными) понижающими трансформаторами не рекомендуется, т.к. он нарушает правильную работу электронного преобразователя, что в итоге скажется на уменьшении срока службы галогенных ламп.

Рекомендации по месту установки понижающего трансформатора

В конце статьи я хочу дать Вам несколько рекомендаций по установке трансформаторов для галогенных ламп.

Я уже говорил в начале статье, что понижающие трансформаторы для галогенных ламп во время работы могут достаточно сильно нагреваться, поэтому их необходимо устанавливать на негорючей поверхности.

Расстояние от трансформатора до «галогенки» должно составлять не менее 20 (см).

Для лучшей вентиляции трансформатор рекомендуется устанавливать в закрытой полости (нише) объемом не меньше 12 литров, иначе необходимо уменьшить его нагрузку.

P.S. На этом все. Спасибо за внимание. Если у Вас имеются вопросы по материалу данной статьи, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Последовательное и параллельное соединение ламп

Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня мы рассмотрим практичные схемы последовательного и параллельного соединения ламп накаливания.

В статье схемы подключения трех и более ламп я рассказывал про параллельное соединение, а вот про последовательное упустил. В этой статье мы рассмотрим оба вида соединений используемых в быту.

Пойдем от простого к сложному. Обыкновенная лампа на принципиальных схемах обозначается таким образом:

Следующий момент Вы должны понять и запомнить:

Соединительные провода на схемах показываются линиями. Места соединения трех и более проводов показываются точками, а если провода пересекаются без соединения, то в месте их пересечения точка не ставится.

На рисунке ниже показано, когда провода просто пересекаются, то есть проходят рядом и не касаются друг друга, и когда провода уже соединены между собой — об этом говорит точка, стоящая в пересечении.

А теперь рассмотрим виды соединений:

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.
Но повторюсь – это редкий случай.

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Параллельное соединение ламп.

Параллельным соединением называют такое соединение, где все элементы электрической цепи, в данном случае лампы накаливания, находятся под одним и тем же напряжением. То есть получается, что каждая лампа, своими контактами, подключена и к фазе и к нулю. И если перегорит любая из ламп, то остальные будут гореть. Именно такое соединение ламп, рассчитанных на напряжение питания 220В, используется в домашнем быту, и не только.

На следующем рисунке так же изображено параллельное соединение. Здесь все три лампы соединены в одном месте. Еще такое соединение называют «звезда»

Бывают моменты, что когда именно из одной точки нужно развести проводку в разные направления.

Кстати, именно «звездой» делают разводку по квартире при монтаже розеток.

Ну вот в принципе и все. И как всегда по традиции ролик о последовательном и параллельном подключении ламп

Теперь я думаю, у Вас не должно возникнуть проблем с последовательным и параллельным соединением ламп.
Удачи!

Как проверить галогенную лампочку мультиметром? – idswater.

com

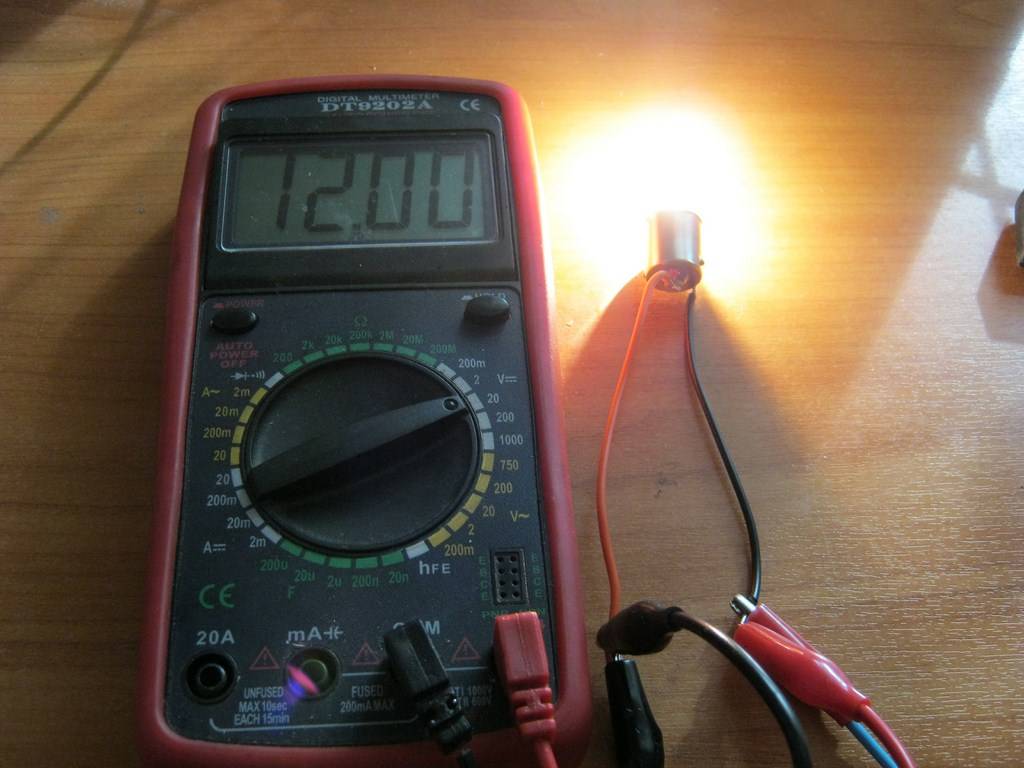

Как проверить галогенную лампу мультиметром?

шага для проверки лампочки

1. Настройка мультиметра. Начните с поворота ручки мультиметра в положение «Ом».
2. Проверьте мультиметр: коснитесь двух щупов мультиметра вместе.
3. Подсоедините контакты: мультиметр будет иметь два небольших щупа, которыми можно прикоснуться к лампочке, чтобы получить показания.

Как я узнаю, что моя газоразрядная лампа перегорела?

Ксеноновые HID-лампы фар, которые жужжат, тускнеют/теряют яркость, мерцают, произвольно выключаются, меняют цвет или просто не включаются, не обязательно являются жертвой плохого балласта.

Как определить, что светодиодная лампа перегорела?

Хитрость заключается в том, чтобы слегка встряхнуть лампочку, когда она полностью остынет. Если вы слышите, как вокруг что-то гремит, значит, нить накала оборвалась, и вы знаете, что лампочка перегорела или повреждена каким-либо иным образом.Лампы малой мощности могут издавать очень неприятный запах, если они перегорели.

Как узнать, галогенная у меня лампа или светодиодная?

Если вам повезет, на лампе будет написано «галогенная» или «светодиодная», но это не требование закона, а просто хорошая практика. Если это не так, он должен отображать мощность в виде мощности. Как правило, все, что превышает 10 Вт, скорее всего, будет галогенным (25 Вт, 50 Вт и т. Д.), А все, что ниже 10 Вт, будет светодиодным.

Как определить, что светодиодная лампа вышла из строя?

Одной из самых распространенных проблем при использовании светодиодов является мерцание света.Огни в основном стробоскопы. Если вы используете некачественные светодиодные лампы или прожекторы, вы заметите, что яркость быстро увеличивается и уменьшается. Если частота мерцания ниже 80-100 Гц, то ее можно наблюдать невооруженным глазом.

Где я могу проверить свою лампочку h5?

Для проведения такого теста необходим узкоспециализированный набор, поэтому мы провели независимую оценку в высокотехнологичном 75-метровом световом туннеле Philips в его исследовательском центре в Аахене, Германия. Наш тест сосредоточился на луковицах h5 или 472.Они существуют с шестидесятых годов и имеют две нити накала, одну для ближнего света, а другую для дальнего света.

Какая лампа h5 лучше всего подходит для вождения?

Дальность действия 86 метров не является максимальным значением для ламп высокой дальности h5. Ну а эта лампочка предназначена исключительно для езды по городским дорогам. Самая яркая лампа в портфолио Osram снова демонстрирует убедительные характеристики в световом канале: красивый ровный луч света, лучшее освещение с близкого расстояния до 95 метров перед автомобилем.

Когда была изобретена галогенная лампа h5?

Лампа h5, изобретенная в Европе в 1970-х годах, была первой галогенной лампой, предназначенной для использования в качестве фары (в то время ее часто называли фарой). Инновационным элементом ламп h5 было то, что они содержали две нити накала, которые позволяли излучать ближний и дальний свет в одной и той же лампе.

Как снять лампу фары h5?

Как снять лампы головного света h5? Чтобы начать снятие лампы фары h5, вам нужно найти электрическое соединение в задней части лампы фары. Как только вы найдете соединение, вам нужно будет зажать его, чтобы можно было удалить лампочку; На лампе есть резиновая крышка, которая служит для ее защиты. Эту крышку следует снять.

Как понять, что перегорела галогенная лампочка?

Как понять, что перегорела галогенная лампочка?

Если у вас хорошее зрение и вы можете ясно видеть нить накала, встряхните лампочку .Сломанная нить будет трястись. Но лучшим тестером будет омметр.

Можете ли вы проверить галогенную лампу?

Убедитесь, что используемая вами галогенная лампа представляет собой галогенную капсулу , помещенную внутрь стеклянной внешней лампы . В таких лампах, как Philips «Halogena» или Sylvania «Capsylite», внутри лампы используется капсульная лампа. Вы можете прикасаться к этим типам луковиц голой кожей без каких-либо побочных эффектов.

Галогенные лампы перегорают?

Галогенные лампы намного ярче стандартных лампочек , но они хрупкие и могут легко перегореть .

Как узнать, перегорела ли лампочка?

Как правило, легко определить, когда перегорела лампа накаливания. Просто посмотрите на нить накала, чтобы убедиться, что она не сломана , или слегка встряхните лампочку, чтобы услышать знакомое «звяканье» обрыва нити накала в лампочке.

Почему так быстро перегорают галогенные лампы?

Существует много возможных причин, по которым лампочка быстро перегорает: Возможно, напряжение питания слишком высокое .Лампы могут быть ослаблены или неправильно подключены. Чрезмерная вибрация может привести к разрыву нити накала.

Безопасно ли использовать галогенные лампы в помещении?

Да , галогенные лампы более эффективны, чем их аналоги накаливания, но, к сожалению, их более высокая температура на выходе представляет опасность возгорания, особенно если они касаются одного предмета слишком долго. Галогенные лампы также излучают ультрафиолетовые лучи при включении.

Как проверить галогенную лампу мультиметром?

Этапы проверки лампочки

1. Настройка мультиметра. Начните с поворота шкалы мультиметра в положение «Ом».
2. Проверка мультиметра: коснитесь двух щупов мультиметра вместе. …
3. Подсоедините контакты: мультиметр будет иметь два небольших щупа, которыми можно прикоснуться к лампочке, чтобы получить показания.

Опасны ли галогенные лампы?

Галогенные лампы

считаются более опасными для безопасности, чем современные светодиодные лампы, поскольку они нагреваются до более высоких температур, создавая опасность возгорания при контакте с легковоспламеняющимися материалами.

Как узнать, балласт это или лампа?

2. Ищите признаки неисправности балласта.

1. Жужжание. Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя. …
2. Затемнение или мерцание. …
3. Света вообще нет. …
4. Изменение цвета. …
5. Вздутая оболочка. …
6. Следы ожогов. …
7. Повреждение водой. …
8. Утечка масла.

25 июня 2020 г.

Почему мой галогенный светильник не работает?

Несколько факторов могут привести к тому, что галогенный светильник не будет работать.Сначала проверьте, не перегорела ли лампочка. Если проблема не в галогенной лампе, обратите внимание на патрон. Розетка может быть окислена, покрыта коррозией или сожжена, что может помешать электрическому соединению с лампой.

Как определить, является ли лампа галогенной?

Более легкий дымчатый вид обычно указывает на наличие трещин в колбе. Убедитесь, что используемая вами галогенная лампа на самом деле представляет собой галогенную капсулу, помещенную внутрь стеклянной внешней колбы. В таких лампах, как Philips «Halogena» или Sylvania «Capsylite», внутри лампы используется капсульная лампа.

Как узнать, перегорела ли лампочка?

Проверьте коробку автоматического выключателя и убедитесь, что соответствующий выключатель надежно включен. Если это не так, переведите выключатель обратно в положение «включено».

Что делать, если взорвалась галогенная лампочка?

Если вы случайно коснулись лампочки, очистите поверхность тряпкой или салфеткой, смоченной спиртом, и промойте водой. Ищите пузырьки на лампе.Пузырьки указывают на загрязняющие вещества, которые уже повредили лампу. Если фонарь продолжает работать, пузырьки образуют трещины, и фонарь может взорваться.

⇐ Есть ли предохранитель для дальнего света?

Похожие сообщения:

Как проверить электронный балласт с помощью цифрового мультиметра?

У вас проблемы с балластом? У вас есть цифровой мультиметр? Хотите знать, как проверить электронный балласт с помощью цифрового мультиметра?

С помощью цифрового мультиметра вы можете легко проверить балласт и устранить неполадки. Он точнее и намного проще по сравнению с аналоговым мультиметром.

Просто напоминание: независимо от того, что вы используете, не забудьте отключить питание при проверке балласта. Безопасность прежде всего!

Что вам понадобится для выполнения этого руководства

Вот инструменты, необходимые для проверки электронного балласта:

• Электронный балласт, готовый к испытаниям
• Цифровой мультиметр для измерения напряжения
• Резиновые или латексные перчатки для защиты газоразрядных ламп от кожного сала
• Отвертка для снятия балласта с основного корпуса

Цифровой мультиметр дороже аналоговой модели.Но с точки зрения функций он более точен, долговечен и легче читается благодаря ЖК-экрану.

Хотя я рекомендую резиновые или латексные перчатки, если они непроницаемы и предотвращают прилипание масла к поверхности колбы, подойдет любой тип перчаток. Помимо защиты лампы HID, это также полезно для защиты рук от порезов.

Пошаговые инструкции

Прежде чем мы перейдем к процессу, вам нужно понять, что такое цифровой мультиметр.

Это устройство, используемое для измерения электрических величин, таких как переменное и постоянное напряжение, ток и сопротивление. Его лицо обычно разделено на четыре части:

• цифровой дисплей – для отображения результатов;
• кнопок – для выбора опций и других возможностей;

Циферблат

• – для установки желаемого протокола измерения; и

Входные разъемы

• – куда к устройству подключаются измерительные провода/датчики.

Его преимущества включают высокое цифровое сопротивление, точное считывание и отсутствие ошибки параллакса.Он также бывает трех типов:

• Fluke — самая простая модель мультиметра, как правило, цифровая версия аналоговой модели

.

• Зажим – включает функцию, которая позволяет измерять ток без необходимости прямого подключения к проводнику
• Мультиметр с автоматическим выбором диапазона — полностью автоматический мультиметр, который автоматически определяет правильную настройку измерения.

Теперь, когда вы понимаете назначение и типы мультиметра, давайте приступим к пошаговой процедуре проверки электронного балласта.

Шаг 1. Отключите питание

Отключите основной источник питания балласта. После отключения источника питания выньте люминесцентную лампу или лампу, подключенную к балласту. Не забывайте использовать латексные или резиновые перчатки при прикосновении к газоразрядной лампе, чтобы не загрязнить поверхность.

Кожный жир, оставленный на горячей газоразрядной лампе, может привести к тому, что она сломается или перегорит гораздо быстрее, чем чистая, поэтому убедитесь, что на ваших лампах нет следов.

Шаг 2. Откройте корпус

Снимите крышку, чтобы увидеть балласт.Затем удалите и пометьте все подключенные провода для облегчения возврата. Кроме того, удалите сам балласт из поддона вашей лампы.

Если вы наблюдаете утечку масла или жидкости, это означает, что уплотнение было повреждено из-за перегрева.

Шаг 3. Проверка балласта цифровым мультиметром

Проверьте сопротивление электронного балласта с помощью цифрового мультиметра.

Чтобы измерить его, установите цифровой мультиметр на сопротивление около тысячи Ом.Подсоедините черные провода к белому проводу заземления балласта. После этого проверьте каждый второй провод красным щупом.

При выполнении этого теста исправный балласт покажет «разомкнутый контур» или максимальное сопротивление. Это означает, что между заземляющим проводом и всеми остальными проводами ток не течет. Однако, как только показания вашего мультиметра изменятся и начнут измерять ток между другими проводами и проводом заземления, его необходимо заменить.

Чтобы узнать больше, посмотрите этот видеоурок Алекса Шокли, в котором он показывает, как проверить ваш балласт.

Заключение

После того, как вы выполнили все шаги и поняли, что вам нужна замена, вот несколько марок, которые я рекомендую.

Люминесцентный балласт Eballast от Robertson – лучшая замена вашему балласту люминесцентных ламп; магнитно-люминесцентный балласт IG13-20EL от InterGlobal — отличный выбор балласта с низким коэффициентом полезного действия. Кроме того, я рекомендую список лучших 1000-ваттных балластов, которые я пробовал для более высоких потребностей в ваттах.

Возьмите за привычку проверять балласт перед покупкой нового и постоянной установкой его в систему освещения.

Можно ли проверить лампочку мультиметром? – М.В.Организинг

Можно ли проверить лампочку мультиметром?

Проверьте лампочку, определив сопротивление нити накала. Нить накала — это провод внутри лампочки. Сопротивление можно проверить мультиметром. Установив селекторный переключатель мультиметра на омы, он будет считывать омы для вас.

Как узнать размер лампы?

Определение размера колбы очень прямое и простое, оно основано на диаметре колбы в самом широком месте, измеренном в восьмых долях дюйма (⅛ дюйма). Например, обозначение «T12» указывает на трубчатую колбу диаметром 12 восьмых дюйма (12/8 дюйма) (или 1 ½ дюйма).

Какой самый распространенный размер лампочки?

19/8 дюйма

Как узнать размер цоколя лампочки?

Например, стандартный цоколь лампочки — E27, что означает, что цоколь представляет собой винтовой цоколь Эдисона размером 27 мм. Винтовые и байонетные основания измеряются прямо по дну. Основания булавок, включая люминесцентные лампы, измеряют расстояние между булавками.

Каков нормальный размер лампочки?

Типы цоколей лампочек Наиболее распространенным является цоколь E26. Это то, что есть на большинстве ввинчиваемых домашних лампочек, независимо от того, по какой технологии (лампы накаливания, светодиоды, люминесцентные лампы и т. д.) они изготовлены. 26 просто означает, сколько миллиметров в ширину основания, что преобразуется в чуть более дюйма.

Какая лампочка наиболее близка к естественному свету?

Галогенные лампы

Какие бывают 3 типа лампочек?

На рынке представлены три основных типа ламп накаливания: лампы накаливания, галогенные и компактные люминесцентные лампы. Марк Кандидо, совладелец магазина аксессуаров в Стэмфорде, штат Коннектикут, объясняет различия с точки зрения эстетики и энергопотребления.

Какая лампочка самая яркая?

Стандартная лампа мощностью 40 Вт дает световой поток более 400 люмен, что соответствует яркости лампы накаливания. Как правило, чем выше мощность, тем выше световой поток и тем больше светоотдача… лампочки для ландшафтного дизайна.

Какой тип лампочки лучше?

Светодиодные лампы

Какие лампочки лучше всего подходят для вашего дома?

Вот лучшие лампочки:

• Лучший результат: Эквивалентная мягкая белая светодиодная лампа Cree A19 мощностью 60 Вт с регулируемой яркостью.
• Лучшая умная лампочка: Стартовый комплект умной лампочки Philips Hue.
• Лучшая диммируемая лампа: мягкая белая светодиодная лампа Philips A19 мощностью 60 Вт с регулируемой яркостью.
• Лучший винтажный стиль: светодиодное освещение GreenSun 40 Вт, винтажные лампочки Эдисона.

Что произойдет, если поместить 60-ваттную лампочку в 40-ваттную лампу?

Использование лампочки слишком высокой мощности может привести к перегреву лампочки. Это тепло может расплавить патрон и изоляцию проводов.Как только это произойдет, вы подвергнете себя риску возникновения дугового замыкания, а это может даже привести к возгоранию имущества.

Могу ли я поставить светодиодную лампочку мощностью 100 Вт в лампу мощностью 60 Вт?

Считается, что светодиодные лампы

со световым потоком 800 лм имеют такую ​​же светоотдачу, как и стандартные лампы мощностью 60 Вт. Если ваш прибор рассчитан на мощность 60 Вт, вы можете безопасно использовать лампы мощностью 75 Вт, 100 Вт или даже 125 Вт (все они потребляют менее 50 Вт мощности).

Лампа нагрузки

обеспечивает безопасное тестирование электроники

Льюис Лофлин

В первую очередь прочитайте это предупреждение о безопасности. Это на ваш страх и риск и только в информационных целях.

См. также Сборка автотрансформатора-Variac источника питания переменного и постоянного тока.

Нагрузочная лампа — это просто обычная лампочка, включенная последовательно с тестируемым устройством. Моя цель здесь состоит в том, чтобы дать более подробный отчет о том, как его использовать. Здесь мы узнаем, как определить, какую лампочку мощности использовать и чего ожидать, когда что-то работает правильно, а что-то не так. Давайте посмотрим и обсудим некоторые примеры из реальной жизни.

На рис. 1 показано подключение лампы. Предполагая 120 В переменного тока и стандартный электрический шнур с 3 контактами. «ГОРЯЧИЙ» (черный) будет идти на переключатель включения / выключения, который затем подключается к тому, что тестируется. Провода GRN — WHT (нейтральный и заземляющий) соединяются вместе и образуют общий провод, соединенный с «белым» или блестящим металлическим винтом на цоколе лампы.

Затем испытуемый элемент подсоединяется к латунной резьбовой стороне патрона лампы и выключателю (точки A и B). Если бы у вас был изолирующий трансформатор между вилкой и питанием, я бы настоятельно рекомендовал использовать его.

Принцип работы: нить накаливания лампы накаливания имеет низкое сопротивление в холодном состоянии, обычно менее 20 Ом. Когда начинает течь ток, нить нагревается, а сопротивление быстро растет, действуя как своего рода предохранительный клапан.

Если проверяемый элемент, на этом рисунке трансформатор, имеет короткое замыкание или потребляет чрезмерный ток, энергия поглощается лампой и не вызывает дальнейшего повреждения устройства или перегорания дорогих предохранителей.

Трансформатор можно даже подключить наоборот, и он все равно будет защищен, пока лампа светится красиво и ярко. Примечание: лампы с большей мощностью имеют меньшее сопротивление нити накала, чем лампы с меньшей мощностью!

Чтобы определить, какую мощность лампы использовать, проверьте номинальную мощность проверяемого устройства. 100-ваттная лампочка работает при силе тока 0,84 ампера. Если, например, видеомагнитофон рассчитан на 30 Вт, это 0,25 ампер.

В общем, мне нравится поддерживать ток лампы по отношению к току видеомагнитофона в данном случае в соотношении не менее 3 к одному. Подойдет лампочка на 75 или 100 Вт.

Также учтите, что видеомагнитофон в этом примере просто включен и не запускает ленту.Источник питания внутри используемого видеомагнитофона будет иметь небольшой ток. Этот ток «холостого хода» очень мал, и лампа в лучшем случае будет тусклой.

Нажмите «воспроизведение» и посмотрите фильм, лампа немного засветится, это нормально. Если лампочка горит ярко после замены, скажем, перегоревшего предохранителя, то вероятная проблема в большинстве случаев заключается в коротком замыкании или проблеме в импульсном блоке питания.

На рис. 2 (выше) показано, как получить более высокую мощность и ток. Скажем, что бы мы ни тестировали, это 65 Вт.Это линейный ток 65/120 = 0,51 Ампер. В три раза больше, чем потребовалась бы лампа мощностью около 200 Вт. (200/120 = 1,67 А.)

Если у вас есть 150-ваттная или 200-ваттная лампа, это нормально, но мы могли бы подключить две 100-ваттные или две 75-ваттные лампы и сделать то же самое. Давайте посмотрим на некоторые примеры из реального мира. Будьте сами себе судьей.

С учетом трансформаторов и реактивного сопротивления

Сначала прочитайте две мои веб-страницы о трансформаторах:

Допустим, у меня есть трансформатор Radio Shack с номиналом 12.VAC на 3 ампера. Трансформатор без нагрузки (вторичная обмотка отключена) рассчитан на максимальный ток холостого хода 140 мА (0,14 А). Если бы я использовал 15-ваттную лампочку (125 мА) и предположил, что ток трансформатора составляет 100 мА, лампочка загорелась бы наполовину. Лампа на 100 ватт будет темной. Это нормально. Если 100-ваттная лампочка светилась даже тускло, это могло быть проблемой.

Перейдем к другому примеру. В классе у нас было несколько больших силовых трансформаторов. При подключении к 40-ваттной лампочке они светились красноватым светом. Обмотка трансформатора имела очень малое сопротивление, поэтому большая часть тока была реактивной.Энергия не использовалась, хотя у нас был ток.

Реактивная мощность определяется большими значениями индуктивности и емкости. Чтобы проверить это, возьмите неполяризованный конденсатор 8 мкФ или 10 мкФ 200 В переменного тока и подключите его к 120 В переменного тока. (Это типы, используемые в качестве пусковых конденсаторов двигателя.)

Включите последовательно амперметр и отметьте протекающий ток. Энергия не используется, поскольку мощность, поглощаемая крышкой во время цикла зарядки, возвращается к источнику во время цикла разрядки.

Крышка никогда не нагревается и ничего не делает. Это пример полной мощности , номинальной в вольт-амперах (ВА). Подробнее об этом мои видео:

В случае больших трансформаторов это была в основном реактивная мощность, производящая ток, который тускло освещал лампочку. Это нормально. Если это небольшой трансформатор с некоторым омическим сопротивлением, а нить накала на более крупной лампочке светится, это, вероятно, проблема, такая как короткое замыкание обмоток или просто дрянной трансформатор, который нагревается.

Реальный пример

У одного посетителя сайта возникла проблема с заказанным им комплектом аудиоусилителя, и здесь использование лампы нагрузки спасет положение. На рис. 3 у нас есть образец аудиоусилителя с прямой связью.

Это означает, что один транзистор напрямую подключен к следующему, и если какой-либо из них выходит из строя, обычно выходят из строя несколько транзисторов. Замените один или два, но пропустите номер три, а затем включите два новых, которые будут повреждены.

Лампа нагрузки блокирует перегрузку по току и предотвращает повреждение до тех пор, пока все проблемы не будут устранены.

Первым делом я попросил его проверить, работает ли биполярный источник питания. В данном случае это плюс и минус 45 вольт и общая земля. При правильной работе точка B на схеме будет близка к нулю вольт. Если бы это был усилитель с одной полярностью, то в точке B была бы половина напряжения источника питания.

\

С подключенной лампой нагрузки (100-ваттная лампочка) он обнаружил, что его отрицательная сторона биполярного питания отсутствует. На рис. 4 (вверху) показан блок питания, который он построил, но он был неправильно подключен. Он подключил питание, и усилитель заработал.

При отсутствии аудиовхода лампочка светилась тускло, а напряжение питания показывало 35 вольт на каждой полярности. Это нормально, потому что падение напряжения из-за тока холостого хода потреблялось лампой. Снимаем нагрузку, лампа 45 вольт возвращается и проблема решена.

Рис. 5 (выше) представляет собой пример импульсного источника питания. Сегодня они используются почти во всем, заменяя дорогие и громоздкие трансформаторы.Как видно, даже в этом простом устройстве есть множество мелких деталей, которые, как и аудиоусилитель выше, соединены напрямую. Любая неисправная часть, скорее всего, уничтожит другие, даже если несколько из них будут заменены, новые могут быть поджарены.

Лучший способ решить эту проблему — отключить все, что питается, и попробовать лампу нагрузки. Посмотрите, есть ли 15 вольт (или что-то еще). Если это так, то проблема может заключаться в том, на что устройство подает питание.

Надеюсь, это разъяснило видео.

См. видео «Лампа нагрузки для безопасных электрических испытаний»

Новое, обновлено на август 2021 г.:

Видео, связанное с предыдущим:

Прочие схемы

Что такое светодиодный драйвер? Как проверить и заменить драйвер светодиода?

ЧТО ТАКОЕ ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ?

Это будущее уже сейчас, и светодиодные фонари взяли верх.Распространенный вопрос, который мы получаем, касается светодиодов и связан с драйвером.

Что это такое?

Зачем они вам?

Как они работают?

Как проверить драйвер светодиода? (перейти в конец этой страницы)

Ваш светодиод сам по себе может быть лучшим, но он не останется таким, если у вас нет хорошего драйвера для светодиодов. Подробнее об общих светодиодах см. в разделе «Как работают светодиоды».

В светодиодном фонаре водитель делает всю тяжелую работу. Будь то светодиодная лампочка кукурузы или светодиодный светильник, у него внутри есть драйвер. Этот драйвер получает ввод от здания в виде переменного или переменного тока и преобразует его в постоянный или постоянный ток. В вашем доме это означает от 120 В переменного тока до 36 В постоянного тока или 48 В постоянного тока. Он работает как гигантский трансформатор. Для этого постоянно требуется очень качественный конечный продукт. Большинство проблем, которые мы наблюдаем при сбоях светодиодов, связаны с драйвером.

Что такое драйвер светодиода?=»q»>

A: Драйвер светодиода — это регулятор мощности. Технически это схема, которая отвечает за регулирование и подачу идеального тока на светодиод.Драйвер светодиода обеспечивает питание и регулирует переменные потребности светодиодов, обеспечивая постоянное количество энергии, поскольку его свойства меняются в зависимости от температуры. Драйверы светодиодов преобразуют переменный ток высокого напряжения в низкое напряжение.

Если у вас есть хороший светодиод и плохо работающий светодиодный драйвер, ваши светодиодные фонари для высоких пролетов не будут работать долго. Большинство отказов светодиодов происходит не из-за светодиода, а из-за драйвера. Обычно схемы перегорают и выходят из строя. Драйверы светодиодов обычно должны подавать на светодиоды меньшую мощность из-за их эффективного характера, но они также должны быть более точными.Светодиодное освещение спроектировано с высокой точностью и требует соответствующего напряжения для эффективной работы. Современная технология, используемая в драйвере светодиодов, основана на печатной плате и больше похожа на компьютер, чем на электрический регулятор.

Что такое балласт для светодиодов?=»q»>

A: Технически этого не существует. HID и другие лампы использовали балласт для увеличения мощности ламп. В светодиодах используется драйвер, который преобразует мощность переменного тока здания в постоянный. Для работы светодиодов требуется постоянный постоянный ток.

Балласты и драйверы светодиодов

Балласты и драйверы являются регуляторами мощности для освещения, но они работают по-разному. Оба обеспечивают небольшой буфер между источником света и источником тока, что делает его менее уязвимым к перегрузке электричеством, регулируя напряжение между ними. Хотя оба компонента служат одной и той же цели, между ними есть разница. Балласты являются традиционным компонентом, используемым в металлогалогенных лампах и компактных люминесцентных лампах (CFL), и обычно должны регулировать гораздо большую мощность.Они также использовали старые технологии, такие как магниты, для достижения результатов, хотя более новыми были электронные балласты.

Увидеть водителя внутри светодиодного парковочного фонаря NextGen III

Светодиодный фонарь для парковки NextGen III — распаковка, характеристики и обзор — лучший продаваемый светильник для парковки становится лучше
Серия NextGen уже является самой популярной и самой продаваемой лампой для парковки, но теперь она…

Драйверы светодиодов с регулируемой яркостью

Другая важная отличительная черта заключается в том, что драйверы светодиодов могут включать в себя опцию затемнения светодиодов. Диммируемые драйверы могут быть выполнены различными способами. Для небольших бытовых ламп количество тока, протекающего через светодиодное устройство, определяет светоотдачу. Уровень их яркости регулируется простым управлением током, проходящим через уложенные друг на друга слои полупроводникового материала, закрепленные на подложке. Для светодиодных светильников с более высокой мощностью, таких как светодиодные светильники High Bay, для управления светом используется 0-10 вольт или PMW. В любом случае хороший светодиодный драйвер гарантирует, что светодиод защищен.

Электропроводка

Электромонтаж любой цепи очень важен, когда речь идет о производительности, безопасности и экономии электроэнергии.В больших светильниках, таких как светодиодные уличные фонари, напряжение 110 В или 220 В подается прямо на драйвер светодиода с использованием стандартного трехпроводного соединения. Затем светодиод регулирует это в соответствии с правильным напряжением каждого OED. Проводка драйвера светодиода позволяет сэкономить до 70% электроэнергии по сравнению с традиционной люминесцентной лампой. Проводка драйвера делает его более безопасным и дает наилучшие результаты даже при экстремальных температурах.

Как заменить драйвер светодиода?=»q»>

A: Сначала нужно убедиться, что драйвер исправен, то есть его можно заменить.Если это лампочка, то шансы на то, что она исправна, равны нулю. Они жестко впаяны в лампочку. Для крупных светильников есть приличный шанс. Вам нужно получить доступ к компоненту драйвера и собрать некоторые важные характеристики. Также неплохо проверить ввод и вывод драйвера, чтобы убедиться, что это всего лишь драйвер. Сначала попробуйте модель драйвера и посмотрите, сможете ли вы ее найти. Если нет, вам понадобится эквивалент. Какая номинальная входная мощность? Номинальное напряжение? Каков результат? Постоянный ток или постоянное напряжение? Есть ли диммирование 0-10В на плате.Затем вам нужно будет найти драйвер аналогичного размера, который соответствует входной мощности, напряжению, выходному току и т. д. Если вы найдете совпадение, все готово для их замены. Хорошей новостью является то, что обычно заменить их проще, чем найти их.

Просмотр светодиодного драйвера внутри светильника

Посмотрите это видео, чтобы увидеть, как мы открываем светодиодный светильник и проверяем драйверы в нем. Это пример исправного приспособления, в котором драйверы можно заменить.

NextGen III LED Parking Light

Светодиодный фонарь для парковки NextGen III — распаковка, характеристики и обзор — лучший продаваемый светильник для парковки становится лучше
Серия NextGen уже является самой популярной и самой продаваемой лампой для парковки, но теперь на нее делают ставку…

Беспилотные светодиоды

Беспилотные двигатели переменного тока для светодиодных светильников превратились в важное новое оружие в сфере освещения. Прочтите нашу статью о светодиодах без драйверов, чтобы узнать, почему они становятся все более распространенными, но при этом более рискованными и подверженными сбоям.

Резюме

Драйверы светодиодов имеют решающее значение для работы вашего светильника. LEDLightExpert.com использует только высококачественные светодиодные драйверы таких торговых марок, как Meanwell или Invetronics. Вот как мы можем предоставить 5-летнюю гарантию на все светодиодные светильники с высоким световым потоком, потому что мы знаем, что у вас не возникнет проблем.

Как проверить драйвер светодиода?=»q»>

A: Для светодиодов требуется постоянный ток, поэтому они питаются от постоянного тока. Мощность здания переменного тока. Убедитесь, что входное напряжение на стороне входа соответствует мощности здания. На стороне вывода убедитесь, что o=output соответствует драйверу dc. Обычно это 24dc, 36dc, 48dc или 54dc. Убедитесь, что диммирование и другие провода отключены. Подробнее читайте в нашей полной статье

.
Как проверить драйвер светодиода

Около 10 минут

При диагностике светодиодного светильника первым шагом должно быть питание.Подается ли питание на светодиодный драйвер. Мы объясняем, как протестировать

https://www. ledlightexpert.com/What-is-an-LED-Driver_ep_44-1.html

Необходимые предметы:

Светодиодный светильник с исправным драйвером

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Мультиметр

Препараты

Безопасность превыше всего. Убедитесь, что у вас есть безопасный подъемник или лестница для крепления. Для более высоких установок следует использовать страховочные ремни и зажимы.На выключателе определяют напряжение выключателя.
Вам нужно будет знать это для тестирования позже. дважды проверьте, что вы в безопасности, прежде чем продолжить.

Найдите кабину водителя и проводку

Найдите отсек водителя на приспособлении. Некоторые приборы могут иметь герметичный драйвер или использовать встроенный драйвер (DOB). Эти приспособления не подлежат обслуживанию, и все приспособление необходимо будет заменить. Мы рекомендуем исправные приспособления, когда это возможно, чтобы обеспечить техническое обслуживание. После того, как вы нашли отсек, вам нужно будет найти входные и выходные провода.Многие светильники также имеют диммирование 0-10 В и будут иметь 2 дополнительных провода. Их необходимо проверить, чтобы убедиться, что они не соприкасаются, чтобы завершить тест. Если установлен диммер или провода соприкасаются, это даст вам ложное считывание плохого драйвера.

Проверка стороны ввода

Входная сторона драйвера может быть от 100 В переменного тока до 480 В переменного тока в зависимости от здания. Начиная с шага 1, вы будете знать напряжение и сможете соответствующим образом настроить свой измеритель. В большинстве приспособлений используются быстрые зажимы, но некоторые из них представляют собой проволочные гайки.Вы должны быть в состоянии проверить мощность с любым из них. Сфотографируйте счетчик со стороны входа. Если у вас нет питания, мы не можем проверить драйвер. Сначала устраните эту проблему. Как только у нас будут показания счетчика, соответствующие напряжению в здании, мы можем двигаться дальше.

‘

Проверка выходной стороны

Светодиоды работают от постоянного тока или постоянного тока. Величина постоянного тока может меняться в зависимости от приспособления, и вам нужно найти это в драйвере. Где-то между 24 и 54dc чаще всего. Переключите свой измеритель на постоянный ток и вставьте щупы мультиметра.Выход постоянного тока не имеет заземления, поэтому всего 2 провода. снова убедитесь, что диммирующие провода и любые другие провода закрыты для теста. Получите показания DC Out и посмотрите, соответствует ли он вашему драйверу.

Заключение

Драйверы обычно не достигают 0, поэтому вы обычно получаете 0 на выходе. Если бы драйвер имел частичный выходной сигнал, светодиоды приборов были бы тусклыми или мигали. Знание того, что у нас хорошая мощность и нет выхода, говорит нам о том, что это плохой водитель. Если у вас хорошая входная мощность и хорошая выходная мощность постоянного тока, то у вас проблема с платой светодиодов

.

Дополнительные изображения ниже

3 признака того, что пришло время заменить электрический балласт

Ваши люминесцентные лампы вышли из строя? Если вы в последнее время слышите странный громкий жужжащий звук каждый раз, когда включаете свет, или испытываете непостоянные уровни освещения, есть вероятность, что сами лампочки не виноваты.

Многие большие корпоративные осветительные панели или офисные лампы работают с небольшой помощью электрического балласта. Это устройство регулирует распределение энергии в вашем осветительном приборе, работая с нагрузкой для ограничения силы тока в электрической цепи.

Это означает, что когда ваш балласт начинает выходить из строя, вашим фонарям нечем регулировать ток, который проходит через трубку вашей лампочки. В конце концов, когда вы включите свет, ваши лампочки перегрузятся и сгорят!

Но если вы обнаружите неисправный балласт, пока не стало слишком поздно, вы можете избавить себя от необходимости покупать все новые лампочки.Вот несколько признаков того, что ваш балласт может нуждаться в замене:

1. Узнайте, нужен ли вашему свету балласт.

Это отличное место для начала поиска и устранения неисправностей. Не всем источникам света для работы требуется балласт, поэтому убедитесь, что это ваша проблема.

Например, лампы накаливания

и галогенные лампы не зависят от балласта, а для светодиодных ламп он также не требуется.

Также есть лампочки со встроенным балластом, который нельзя заменить отдельно.

Многие люминесцентные лампы, например, имеют внутренний балласт. Компактные люминесцентные лампы (КЛЛ) часто также имеют встроенную лампу, как это часто бывает с некоторыми газоразрядными лампами, но не всегда.

Одиночные лампочки со встроенным балластом необходимо заменять, как и любые другие лампочки, когда они умирают или работают неисправно (вы не собираетесь разбирать саму лампочку, чтобы заменить внутренний механизм). Однако более крупные светильники могут работать с помощью внешнего балласта.

Как правило, длинные полосы люминесцентных ламп T12 или T8 на потолке вашего предприятия имеют один общий электронный балласт, который можно заменить без обязательной замены световых полос (если вы обнаружите проблему до того, как балласт выйдет из строя и перегорит лампы). , конечно).

В некоторых старых высокоинтенсивных газоразрядных (HID) лампах для парковок также используется балласт, хотя во многих современных светильниках теперь вместо них используются высокоэффективные светодиоды.

2. Ищите признаки неисправности балласта.

После того, как вы убедитесь, что у вас есть балласт, пришло время провести расследование.

Как правило, если перегорела только одна лампа КЛЛ, попробуйте заменить лампу. Если вы заметили, что какой-либо из этих признаков влияет на всю секцию освещения, возможно, пришло время проверить ваш балласт:

.

Жужжание

Если вы слышите странный звук, исходящий от ваших ламп или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя.Он изо всех сил пытается поддерживать ток и вызывает слышимые проблемы с регулировкой напряжения.

Затемнение или мерцание

Если ваши лампы очень медленно достигают полной яркости или периодически мигают, проблема может заключаться не только в самой лампе. Поврежденные водой или неисправные балласты часто плохо регулируют ток.

Нет света вообще

Если ваши лампочки не включаются, велика вероятность того, что они все разом вышли из строя по естественным причинам. Ваш неисправный балласт мог сжечь их всех!

Изменение цвета

Ваши огни должны постоянно сиять с одинаковой яркостью и оттенком.Если вы заметите разницу в цвете, возможно, ваш балласт вышел из строя и скачки напряжения на ваших лампах происходят спорадически.

3. Проверить сам балласт.

Часто, если ваш балласт медленно вздыхает или полностью разряжается, это будет очень заметно. Обязательно отключите автоматический выключатель вашего прибора на электрическом щите, прежде чем возиться. Перед проверкой балласта снимите крышку с фонаря и самих ламп:

Вздутая оболочка

Это то, что вы увидите еще до того, как снимете крышку корпуса.Если пластик выпирает, ваш балласт пропал. Скорее всего, энергия перегрузила его и повредила коробку.

Следы ожогов.

Иногда приходится вскрывать балласт, чтобы увидеть внутренние повреждения. Если вы видите следы ожогов внутри устройства или на проводах, замените его. Он не выдержал ток и перегрузился.
