Монтаж внутренней электропроводки в частном доме своими руками: разводка монтаж схема электрики какую проводку лучше использовать

Электропроводка в частном доме: своими руками, схема

С приобретением земельного участка в перспективе каждый владелец стремится построить индивидуальный дом. Одной из главных задач на передний план выдвигается его электроснабжение, основы которой заранее определяются уже в начале строительства сооружения.

В зависимости от материала конструкции определяется монтаж электропроводки в частном доме по скрытому или открытому варианту. На этой же стадии заранее намечаются трассы прохождения электрических кабелей и проводов, их переходы между этажами и стенами здания, а также размещение основного электрооборудования: распределительных щитков, коробок, розеток, выключателей и т.д.

Окончательное решение о воплощении в жизнь схемы электропроводки своими руками или пригласить с этой целью специалистов обычно принимается позднее. Предпочтительнее монтаж электропроводки осуществлять при подключенной электросети к домовладению, но не исключаются и параллельные работы, когда этот вопрос находится в стадии согласования с РЭС.

Монтаж электропроводки в частном доме можно начинать уже после возведения его стен и крыши. Если владелец обладает достаточными знаниями в электротехнике, уверен в себе и имеется необходимый набор профессионального инструмента, то практическую реализацию отдельных элементов схемы электропроводки, как правило, осуществляет самостоятельно руками.

Электропроводка в частном доме своими руками включает следующую последовательность действий:

• Создание схемы электропроводки;
• Выбор электрооборудования;
• разметку помещения;
• Прокладку проводов;
• Монтаж распределительного щитка;
• Подключение розеток и выключателей;
• Коммутацию электрооборудования;
• Проверку электропроводки;
• Монтаж контура защитного заземления;
• Тестирование схемы.

Создание схемы электропроводки

Монтаж электропроводки своими руками в частном доме не обходится без создания схемы или ее наброска. Чтобы не упустить отдельные детали, в соответствии с планом здания на схеме отображаются:

• распределительный щиток;
• розетки;
• одно- и двух клавишные выключатели;
• распределительные коробки (РК).

Схема создается с учетом размещения мебели и потребителей энергии, от чего зависит размещение розеток. Для равномерного распределения нагрузки и исключения перекоса фаз во внутренней электросети все потребители распределяются по нескольким группам, например, по этажам, по величине мощности потребителей, типу помещений и т.д.

Каждая отдельная линия обычно включает свой автоматический выключатель и УЗО или дифавтомат, что повышает безопасность внутренней электропроводки и упрощается отыскание неисправностей. На схеме электропроводки указываются все защитные устройства и их номиналы с учетом потребляемого тока на данном участке. Обычно в одну группу объединяется не более 5-6 розеток.

У проемов дверей как обычно устанавливаются выключатели, которые следует на схеме разместить продуманно с той или иной стороны. Здесь же следует отметить их принадлежность к размещаемым светильникам и оптимально разместить РК. Важно знать, что автоматический выключатель разрешается устанавливать на нулевой провод, если при его срабатывании отключаются все проводники дома, находящиеся под напряжением.

Выбор электрооборудования

Потребляемая мощность нагрузки напрямую связана с номинальными значениями тока, на который рассчитан электрический кабель или устройство защиты. Для точного расчета в руководящих документах (ПУЭ) приведены специальные таблицы для вариантов внутренней и внешней электропроводки.

Так, например, для группы осветительных приборов обычно используется медный кабель с поперечным сечением жил 1,5 мм2. Он подключается к автоматическому выключателю на 10 А, а в розеточных группах применяется кабель сечением 2,5 мм2, который замыкается на автоматический выключатель 16 А. Для потребителей электроэнергии мощностью от 5 кВт задействуются проводники с площадью поперечного сечения от 4 мм2.

Алюминиевые жилы проводов, в отличие от медных, пропускают в 1,5 раза меньший ток, и они менее прочные. К тому же, если монтаж электропроводки осуществляется обоими типами жил проводников, то следует иметь в виду, что не допускается осуществлять их непосредственное соединение, так как такой контакт быстро окисляется и его сопротивление резко повышается.

В торговой сети имеется немало типов проводов и кабелей, пригодных для внутренней электропроводки. Поэтому в первую очередь следует учитывать, что с целью подключения трехфазных потребителей электроэнергии применяются пятижильные силовые кабели, а для однофазного электрооборудования трехжильные. Однако они отличаются своими характеристиками и параметрами.

Монтаж электропроводки своими руками в частном доме следует выполнять продукцией с двойной изоляцией. Такие свойства присущи электрическим кабелям типа ВВГ или ПВГ, у которых дополнительное обозначение НГ указывает, что они не горючие. Альтернативой им служит кабель NYM германского производства. Из-за своей гибкости провод ПВС используется для подключения светильников, но он значительно уступает силовым кабелям и он недолговечен.

Для стационарной электропроводки лучше использовать одножильный кабель, так как у него более высокая механическая прочность и надежность контактных соединений. В то же время, соединения многожильных проводов осуществляется с применением специальных наконечников, которые должны быть обжаты.

Автоматический выключатель защищает электропроводку при перегрузке потоку и при коротком замыкании, УЗО защищает людей от поражения электрическим током, а дифавтомат выполняет функции автоматического выключателя и УЗО одновременно. В быту чаще всего используются защитные устройства с номинальным током: 6,10,16, 25, 32 и 40 А с номенклатурным обозначением С.

Выбор автоматического выключателя связан непосредственно с площадью поперечного сечения проводов при условии, что допустимый пропускаемый проводником ток больше значения, указанного на изделии, но при этом ток нагрузки должен быть меньше этой величины.

УЗО и дифавтомат, кроме номинального значения тока, характеризуются током утечки, значение которого для внутренних групп потребителей электроэнергии составляет 30, 10 мА, а для входных, защищающих строение от пожара, 100 и 300 мА. В быту нашли применение типы А и АС.

Распределительные или распаячные коробки (РК) позволяют сократить расход проводов, которые изготавливаются из металла и пластика различной формы. Они выбираются с учетом свободного размещения в них проводов и элементов коммутации.

К ним, как к розеткам и выключателям, предъявляются требования по необходимой степени защиты (IP), первое цифровое значение (0-6) которой указывает на ограждение от пыли и посторонних предметов, а вторая цифра (0-8) – от проникновения жидкостей.

Соединение проводов осуществляется несколькими способами: скруткой, опрессовкой, пайкой, сваркой или с помощью клеммников (соединителей), которое нашли более широкое применение. В отличие от скруток, соединители создают надежный контакт и более удобную коммутацию, например, в РК. Они бывают как одноразового, так и многоразового использования.

Разметка помещения и прокладка проводов

Монтаж электропроводки своими руками отталкивается от двух основных принципов:

• подвод в нужное место требуемого количества электричества;
• создание трасс прохождения кабелей, чтобы они не оказались помехой другим инженерным коммуникациям и отделке помещений.

С целью соблюдения этих принципов существуют определенные правила, которые приняты во всем мире:

1. Монтаж электропроводки осуществляется только по двум линиям: горизонтали и вертикали.
2. Трассы проводов от всех точек подключения должны следовать вертикально вверх до горизонтальной линии размещения РК.
3. Выдерживать определенные расстояния от пола, потолка, дверных (оконных) проемов и углов помещения до трасс кабелей.
4. При подвесных и натяжных потолках лучше размечать горизонтальные трассы проводов за их поверхностью

Разметка помещений осуществляется с помощью уровня, рулетки и линейки. После грамотно сделанной разметки должно быть ясно даже не специалисту размещение основного электрооборудования, трасс прокладки проводов, размеры монтажных отверстий, и штроб.

Для надписей на потолке и стенах лучше всего подходит маркер. Сделанные им пометки различимы после удаления пыли и грязи.

Электропроводка в частном доме открытым способом выполняется в пластиковых кабельных каналах, гибких или жестких ПВХ-трубах с использованием специальных клипс.   Для скрытой электропроводки используются каналы (штробы), куда закладываются токоведущие линии, которые временно закрепляются обычно пластиковыми хомутами, клипсами, отрезками проводов или алебастром через полметра.

Штробление стен осуществляется штроборезами или в простейшем случае болгаркой и перфоратором. Создания отверстий для подрозетников производится посредством алмазных коронок диаметром 68 мм или большим для распределительных коробок. Помимо основных приспособлений понадобятся средства защиты и уборочный инвентарь.

Прокладка проводов, размещенных предварительно в гофрированных рукавах, обычно ведется от РК до распределительного щитка. Первая точка крепления создается с учетом удобства маневрирования кабелями вблизи РК. Монтаж кабеля заканчивается сверкой его со схемой и обязательной маркировкой, для которой лучше использовать кусочек светлой термоусадочной трубки.

Монтаж распределительного щитка

Основная роль в монтаже электропроводки отводится электрическому щитку. Таких щитков в частном доме может быть несколько навесных или встраиваемых, в металлическом или пластиковом корпусе. Заслуженной популярностью пользуются изделия от производителей ABB, IEK, Hager, Schneider Electric, Legrand.

Монтаж распределительного щитка осуществляется, как правило, вблизи от входа в дом или на этаж в хорошо освещенном, сухом и доступном месте, которое хорошо проветривается. Этим требования вполне отвечаю прихожие или тамбуры. Высота размещения щитка колеблется от 1,4 м, но не более 1,8 м от пола. Расстояние от оконных (дверных) проемов и углов помещения должна составлять не менее 15 см для беспрепятственного открывания дверцы и свободного доступа.

Электрические щиты имеют разные размеры, среди которых различают на 8, 12, 24, 36 и 54 модулей или мест. Электрооборудование, монтируемое в распределительном щитке, имеет стандартные унифицированные размеры.

Так, например, ширина одного модуля в виде однополюсного автоматического выключателя составляет 17,5 мм, а трехфазное аналогичное устройство будет занимать уже три модуля. Все устройства обычно имеют крепление под DIN-рейку шириной 35 мм.

В зависимости от производителя и модели комплектация электрических щитков может отличаться. Так, например, могут отсутствовать одна или обе шины заземления и нулевого проводника, которые придется приобретать отдельно. Качественный щиток имеет приспособления для крепления вводимых кабелей, а все DIN-рейки монтируются на рамке, которая легко убирается и устанавливается вновь.

Для сборки и монтажа распределительно щитка дополнительно потребуется провод ПВ1 или ПВ3 (ПкГВ) с площадью поперечного сечения не меньше вводимых кабелей. Обычно для соединения модулей используются медные жилы 4 мм2 или 6 мм2.

Однако применение специальных однополюсных или трехполюсных шин-гребенок позволяет сэкономить место и облегчает монтаж, а торцевые заглушки придают им эстетичный вид.

Если PEN проводник не разделен на столбе ЛЭП, то эта операция осуществляется во внутреннем основном распределительном щитке. Как правило, он ближе всего расположен к вводу электричества в частный дом, и к нему же подключен непосредственно контур защитного заземления. В промежуточных и межэтажных распределительных щитках такие действия не разрешаются.

Нередко с целью экономия места в распределительном щите вместо автоматического выключателя и УЗО монтируется дифавтомат. Однако здесь следует иметь в виду, что УЗО является пассивным элементом, а дифференциальный автомат активным, то есть более совершенным.

Поэтому в случае использования трехфазного устройства если аварийной окажется фаза, от которой получает питание  дифавтомат, то он может не сработать и не отключить напряжение на других фазах.

Подключение розеток и выключателей

В настоящее время установка розеток и выключателей производится с соблюдением требований разных стандартов. Так, с 90-х годов прошлого столетия розетки выключатели в новых домах стали устанавливаться по европейскому стандарту: на высоте 0,3 м и 0,9 м от пола соответственно.

Обосновывается это тем, что при низком расположении розеток провода устройств не мешают передвигаться и по помещению и не «бросаются в глаза», а дети свободно могут достать до выключателя.

В ПУЭ высота размещения розеток и выключателей не определена, но указано, что они должны быть не ближе 0,6 м от открытых источников воды и входа в душевую комнату, а также на расстоянии полметра от газовой установки. Так называемый «советский стандарт» предусматривает их установку на высоте от 1 м от пола, а розетку над рабочим столом и тумбочкой удобно монтировать не выше 20 см от верхнего края мебели.

Владелец частного дома определяет самостоятельно, где и сколько ему розеток подключить с учетом, что одна розетка приходится на 4 м периметра жилой комнаты и на каждые 10 квадратных метров площади коридора.

Розетки при монтаже электропроводки подключатся двумя способами: посредством отдельной линии или шлейфом. При этом важно не создать путаницу в цветовой маркировке жил кабеля. В противном случае, при подаче напряжения не исключено короткое замыкание или постоянное срабатывание устройства защиты. В то же время, рекомендуется использовать розетки, рассчитанные на ток, не менее 10 А.

Раньше выключатели устанавливались на высоте 1,6 м от пола, что не затрудняло установку под ними мебели, и они находились на уровне глаз, что существенно для выключателей с подсветкой. В то же время, рекомендуемые отечественные требования затрудняли игру маленьких детей с электричеством, но современные электроприборы изготавливаются уже с учетом требований по электробезопасности.

Размещение выключателей в первую очередь зависит от типа помещения. Так, например, в коридоре их лучше установить в обоих концах, в складских и тамбурных помещениях у входа, а в гостиной и спальне вблизи дивана или кровати. Также их высота расположения зависит от стороны, в которую будет открываться дверь.

Подключению выключателей и светильников также присущ ряд особенностей. Во-первых, нулевой провод подключается непосредственно к одному из контактов светильника, а фазный провод разрывается на выключателе.

Во-вторых, следует «прозвонить» проводники тестером или отверткой-индикатором, чтобы отыскать на котором из них будет находиться фаза, так как цветовая маркировка проводов раскраска в этом случае мало пригодна. Если же на корпусе светильника отсутствует контакт для подключения «земляного» провода, то на него необходимо наложить надежную изоляцию.

С целью экономии электричества в частном доме стали чаще использоваться автоматические датчики управления освещением, подключение которых нередко требует использование специальных выключателей.

Наряду с одно- и двух клавишными выключателями с 2 и 3 контактами соответственно, существуют проходные и крестовые выключатели. Такие изделия имеют 3 и более контактов, которые называются уже переключателями.

В частности, такие переключатели незаменимы для управления освещением из нескольких удаленных мест с помощью проходных выключателей.  Например, такая система удобна для управления освещением длинного коридора или на межэтажных переходах, когда все действия осуществляются не в темноте.

Коммутация электрооборудования

В первую очередь следует отметить, что п. 2.1. 22 ПУЭ указывает на наличие запаса проводов при их коммутации или соединении. Такой запас необходим для создания повторного соединения при использовании одноразовых соединителей и скруток, которые, кстати, запрещены, правилами ПУЭ.

В последнем случае применение ранее используемого соединения сопряжено с ухудшением контактов между проводниками, поэтому скрутки разрешено применять только, например, со сваркой или пайкой.

Коммутация электрооборудования осуществляется в распределительных коробках посредством двух основных вариантов соединения. К первому варианту относятся скрутки, сварки, пайки, опрессовки, которые требуют дополнительной изоляции, но их можно оставлять в РК без доступа.

Во втором способе опора производится на всевозможные соединители и клеммники, когда их конструкция уже содержит электроизоляционные материалы, но они не находят широкого применения в РК, расположенных в трудно доступных местах.

Наконец, еще раз следует заострить внимание, что непосредственное соединение медных и алюминиевых жил кабелей категорически запрещается. В области их соприкосновения быстро возникает окисная пленка, которая приводит к исчезновению надежного контакта, что в худшем случае приводит к искрению и возникновению пожара.

Проверка электропроводки

Правильным считается монтаж электропроводки своими руками, когда все соединения и маркировка элементов цепей выполнены в соответствии с созданной схемой. Первая проверка правильности монтажа электропроводки в частном доме проводится до начала штукатурных и отделочных работ.

Вначале проводится визуальный осмотр внешнего состояния всех контактных соединений, взаимное расположение отдельных компонентов и правильность технологии монтажа электропроводки на отдельных участках.

После окончания монтажа всей электропроводки или отдельных линий осуществляется прозвонка всех элементов с помощью тестера, а лучше мультиметра на наличие короткого замыкания и обрыва проводников. Можно, конечно, иногда использовать лампочку от карманного фонаря и батарейку.

При этом напряжение электросети должно быть обязательно отключено. Если сомнение вызывает изоляция проводов, то она проверяется мегаометром. Сопротивления изоляции электропроводки должно быть не менее 0,5 мОм.

Проверка электропроводки считается успешной, если:

• отсутствуют в ней короткие замыкания и обрывы проводников;
• значение номинального тока жил кабеля не ниже номинала тока, имеющегося в цепи устройства защиты;
• в соединениях проводов имеется надежный контакт и не используются скрутки;
• провода, проходящие через элементы конструкции строения, заключены в трубы, короба или специальные каналы;
• в цепи заземляющих и нулевых рабочих проводников отсутствуют предохранители и разъединяющие устройства;
• сечение PEN и PE проводников в трехфазных цепях не ниже сечения фазных жил и др.

Монтаж контура защитного заземления

Неотъемлемой и необходимой частью электропроводки в частном доме является защитное заземление, которое предохраняет от электрических травм при пиковых значениях тока, возникающих при коротком замыкании.

Заземляющее устройство в соответствии с требованиями ПУЭ включает заземлитель и заземляющие проводники, куда подключается главная заземляющая шина. Сопротивление контура защитного заземления по растеканию тока не должно превышать 4 Ом, а его эффективность оценивается только в совокупности с УЗО.

Монтаж контура защитного заземления своими руками осуществляется в виде треугольника или линии, но в первом случае заземление надежнее. Материалом служит металлическая полоса, уголок или трубы размером от 1,5 см.

Вертикальные заземлители углубляются на 1 — 2 м в траншее глубиной 0,6 – 0,7 м на расстоянии 2,5 – 3 м. Сверху к ним привариваются горизонтальные заземлители в виде металлической полосы. Место для контура защитного заземления выбирается не ближе 1 м и не дальше 10 м от частного дома.

Подключение контура защитного заземления к главной заземляющей шине производится с помощью той же полосы или медного проводника, пропускающего ток не ниже, чем линейные провода ЛЭП. Проводник присоединяется к контуру с помощью приваренного к нему болта. Алюминиевые детали в конструкции контура заземления использовать не разрешается.

Измерение сопротивления контура защитного заземления производится квалифицированными специалистами с составлением соответствующего акта. Это непростая процедура и требует большого объема работ и сложной аппаратуры, которая не под силу владельцу частного дома.

Простейшая проверка смонтированного контура защитного заземления осуществляется тестером или посредством лампочки. С этой целью в розетке определяется фазный провод, и снимаются показания прибора между фазой и нейтралью. Тут же щуп убирается с нулевого провода и им касаются контура защитного заземления. Если показания отличаются незначительно, то состояние контура находится в пределах нормы.

При существенной разнице показаний прибора потребуется улучшение свойств защитного заземления, для чего к контуру добавляются вертикальные заземлители. Аналогичным образом осуществляется проверка свойств заземления лампочкой, о которых судят по яркости ее свечения.

Тестирование схемы

Заключительное тестирование схемы электропроводки проводится специалистом, после чего делается заключение о вводе внутренней электросети в эксплуатацию. Иначе, проверяющая комиссия впоследствии может выявить ряд проблем и отказать в разрешении, что связано с внесением корректив в схему монтажа.

Перед тестированием схемы после положительного результата первоначальной проверки электропроводки убедиться в соответствии сечения проводов мощности подключаемой нагрузки. С этой целью необходимо посчитать всю предполагаемую потребляемую мощность в частном доме освещением и бытовым электрооборудованием.

Наличие напряжения в электропроводке проверяется индикатором и мультиметром. Тестирование УЗО и дифференциальных автоматов осуществляется путем запуска их в тестовый режим нажатием соответствующей кнопки на них и такую проверку следует проводить не реже, чем один раз в квартал.

Для проверки корректности подключения потребителей к электросети на помощь может прийти тестер розеток, который показывает допущенные нарушения в монтаже схемы.

Предварительно оценить сопротивление изоляции электропроводки позволяет мультиметр. Для этого необходимо отключить напряжение сети, отключить от розеток все бытовые приборы и освещение, установить мультиметр в режим измерения большого сопротивления. В распределительном щитке освободить провода от контактов, отыскать фазный с нулевым проводом и провести измерение сопротивления между ними.

Таким образом, монтаж электропроводки своими руками в частном доме будет успешным, если составить продуманную до мелочей соответствующую схему. Знание основных требований руководящих документов позволяет осмысленно подойти не только к созданию схемы электропроводки, но и к грамотному ее монтажу. В то же время, на основании схемы расчет приборов и всех необходимых материалов электропроводки становится намного легче.

P.S. Основным инструментом заработка в сети и не только является компьютер. Как придать ему надежность, сделав быстрым и бессмертным, а также ускорить его работу до 30 раз приводится в следующей рассылке: barabyn. ru/wp/computer.

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

1. Розеточная группа

2. Освящение

3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

1. Вводный автомат

2. Электросчетчик

3. Однополосный автомат

4. Нулевая шина

5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Монтаж электропроводки

Монтаж скрытой и открытой электропроводки

Вы начали ремонт в квартире или новое строительство загородного дома в Санкт-Петербурге или Ленинградской области, наметили план работ, определились с количеством и мощностью электропотребителей. Если принято решение все делать самостоятельно то пришло время провести монтаж электропроводки своими руками. Открытый или скрытый способ монтажа проводки в квартире, загородном доме, частном коттедже или на даче зависит от материала строительства и финансовых возможностей.

Содержание статьи

Электромонтажные работы мы будем проводить согласно разработанному проекту, в котором прописан способ монтажа электропроводки. В основу этого документа, который в последствии облегчит Вам жизнь, положим два принципа: удобство использования и безопасность. Если для самостоятельного выполнения электромонтажных работ не не хватает времени или квалификации, дам пору советов, что нужно учитывать при определении технического задания для организации занимающейся монтажом электропроводки в Санкт-Петербурге. Один из важнейших факторов для выбора подрядчика, время работы на рынке. Помните, компании долгое время занимающиеся монтажом и заменой электропроводки имеет большой опыт и берегут свое честное имя. Варианты некачественного монтажа исключены практически полностью. Все отработано до мельчайших нюансов. Проводя монтаж электропроводки своими руками можно немного выиграть в цене, но качество и скорость могут пострадать. Мы в своей компании за счет быстрой и слаженной работы коллектива способны держать низкие цены на монтаж электропроводки, без ухудшения качества. За многие годы работы сданы в эксплуатацию десятки промышленных объектов, выполнен монтаж электропроводки в сотнях частных домах и коттеджах, тысячи отработанных заказов в панельных кирпичных и монолитных домах по монтажу электропроводки квартирах типовых и элитных планировок. Второй, немаловажный фактор, является стоимость работ. Прайс-лист на монтаж электропроводки можно посмотреть в разделе Цены.

Монтаж кабельных трасс

Монтаж кабельных трасс при монтаже электропроводки осуществляется в соответствии с существующим проектом. Кабели прокладываются различными способами. В зданиях и сооружениях применяется скрытый или открытый монтаж кабельных линий. Монтаж скрытой электропроводки бывает двух видов, сменяемой и несменяемой (замоноличенной). Несменяемый монтаж электропроводки в квартире допускается в зданиях со строительными конструкциями, выполненными из негорючих материалов (ПУЭ Глава 7.1 Раздел: Электропроводки и кабельные линии. Пар. 7.1.37.). Во всех остальных случаях должна быть предусмотрена замена кабеля. Открытый монтаж осуществляется в коробах, кабель-каналах, по лоткам или непосредственно по поверхности строительных конструкций. Правила монтажа отрытой электропроводки подробно описаны в ПУЭ (Глава 2.1. Электропроводки Раздел: Открытые электропроводки внутри помещений).

Монтаж и установка коробок

Виды монтажных коробок

Электрические коробки для работы с проводами и кабелями подразделяются на несколько видов: по функционалу — распределительные, протяжные и установочные (подрозетники), и по способу монтажа – наружные и внутренние. Далее мы рассмотрим, для чего необходима та или иная коробка, способы использования и правила монтажа.

Распределительная коробка

Название говорит само за себя — распределительная. В коробке осуществляется соединение проводов и кабелей по определенной проектом схеме для распределения электропитания по потребителям. Обычно в распред коробку приходит от трех до пяти шести кабелей которые расключаются определенным образом для правильной работы электрических цепей. Встречаются коробки и с большим количеством проводов, но они получаются достаточно громоздкие и неудобные в обслуживании. Особенно когда производивший монтаж электропроводки электрик не занимается текущим обслуживанием дома ими квартиры.

Протяжные коробки

Обычно протяжные коробки применяются при крупнопанельном домостроении и представляют пластиковую коробку круглого или прямоугольного сечения замурованную в бетоне. К ним подходят трубки соединенные с распределительными и монтажными коробками через которые после возведение здания электромонтажники протягивают провода или кабели. Проектировщики плит перекрытий стеновых панелей совмещают протяжные коробки для более быстрого монтажа электропроводки. После проведения электромонтажных работ все штукатурится легко удаляемым раствором. Обычно это гипсовые смеси или гарцовка.

Установочные коробки (подрозетники)

Для монтажа оконечных устройств, розеток, выключателей, диммеров, переключателей и различных регуляторов используются установочные коробки или в быту подрозетники. Обычно круглые, выполненные из негорючей пластмассы, имеют два или четыре отверстия для винтового крепежа. В некоторых магазинах еще можно купить металлические установочные коробки под разжимной крепеж. Но современные производители сейчас практически не выпускают розеток с подобной системой монтажа, и соответственно в строительстве металлические монтажные коробки использовать не целесообразно.

Подробнее…

Монтаж скрытой электропроводки

Практически всегда при монтаже вновь возводимых зданий применяется скрытая электропроводка. Отсутствие прямого доступа к проводим и кабелям не специалистов обеспечивает надежность скрытого типа монтажа. Эстетическая сторона тоже имеет немаловажное значение. Для прокладки на этапе строительства в стены и потолки закладываются специальное трубы, монтируются установочные, распределительные и протяжные коробки. Скрытая проводка прокладывается по этим каналам с применением специальных «кондукторов». Монтаж электропроводки осуществляется быстро, технологично и с минимальными затратами.

Рекомендации и вопросы по монтажу скрытой проводки

Штробление под скрытую электропроводку

Нам часто задают вопрос о штроблении стен для скрытой проводки. В интернете полно сайтов с утверждениями о запрещении штробления несущих стен, или невозможности горизонтальных штроб. Пишут об этом те, кому не хочется выполнять тяжелую работу или нет профессионального алмазного оборудования. С полной ответственностью заявляю, резать штробы под скрытую проводку можно (прямого запрете нет ни в Гостах, ни в СНиПах, ни в ПУЭ). Правда одно ограничение есть, не должна быть задета несущая арматура, которая расположена примерно на глубине 20 мм. Единственные, кто действительно запретил в законе от 2011 года штробление стен и потолков – это правительство Москвы. Заметьте, не ГосСтрой, не эксперты, а правительство Москвы. В их понимании обычные люди, которые решили поменять проводку в квартире, должны проложить ее открыто и с этим жить долго и счастливо.

Скрытая проводка в стяжка пола

Подробнее…

Монтаж открытой проводки

В каких случаях целесообразно выполнять монтаж скрытой проводки? Такой вопрос нам задают достаточно часто. Ответить однозначно достаточно сложно, все зависит от массы факторов. При заказе компании для монтажа электропроводки необходимо понимать, что должно быть на выходе, расставлены приоритеты. Открытая проводка имеет свои достоинства и недостатки. К достоинствам относятся, простота монтажа и дальнейшего технического обслуживания. Но наверное основное это низкая стоимость работ. Недостатком является эстетическая сторона проводов проложенных по стенам и потолкам, в определенных случаях легкий доступ может сыграть злую шутку. К сожалению, у нас еще много различных вандалов и охотников за цветными металлами которые могут повредить открытую проводки или сдать ее на металлолом.

Открытая проводка в квартире и офисе

Применение открытой электропроводки в квартире является не целесообразным. Обычно при ремонте любой человек знает, какое будет электрооборудование, места расположения мебели, поэтому правильно рассчитать нагрузки и расположение розеток несложно. Плюс в квартире играют маленькие дети, у многих живу домашние животные, а это не только аквариумные рыбки. Кошки и собаки вполне могут повредить открытую проводку.

В офисных помещениях монтаж открытой проводки осуществляется значительно чаще. Обычно кабели прокладывают в кабель каналах и закрывают крышками. Это дает возможность, в случае необходимости, модернизировать электропроводку, добавить дополнительное рабочее место, провести дополнительное освещение. Скрытая проводки не дает такого пространства для маневров, без серьезных «разрушений». Да и к дизайну в офисе предъявляются меньшие требования

Вывод

Монтаж открытой проводки лучше применять в офисных и производственных помещениях, в квартирах более актуальна скрытая электропроводка.

Подробнее…

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного — такого — чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант — это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах — хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно — это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они «художники» и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют — подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки — это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик — это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники — электротехнические устройства, которые, наряду со своей основной функцией — освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

как провести электропроводку в деревянном доме. ⋆ Руководство электрика

Содержание статьи

Монтаж электропроводки в деревянном доме можно выполнить и самому. Главное – все правильно рассчитать. Что нужно знать при монтаже электропроводки в частном деревянном доме – об этом в статье.

Каждый хозяин частного дома когда-нибудь сталкивался с таким требующим решения вопросом, как монтаж электропроводки в деревянном доме с нуля или с частичным монтажом, который вызван необходимостью замены, например, старых проводов. Поменять провода надо, допустим, из-за возросшей нагрузки или за-за того, что отслужили они свое и дальше эксплуатировать их становится опасно.

Считается, что лучше всего доверить электроработы высококвалифицированным специалистам. Но даже при минимуме первоначальных знаний электропроводка в деревянном доме – вопрос, который возможно разрешить самостоятельно. Электропроводка в деревянном доме своими руками – реально. Главное – придерживаться определенных требований, каковыми являются правила монтажа электропроводки в деревянном доме.

Требования таковы:

• исключить по максимуму возможность возгорания кабеля, если произойдет короткое замыкание, исключить вероятность того, что огонь захватит деревянные конструкции;
• применять провода на каждом участке в соответствии с потребляемой мощностью и обязательно с учетом максимальных нагрузок;
• полностью исключить случаи поражения током от проводов людей и животных. Это возможно лишь при идеальном состоянии проводки.

Необходимо для монтажа электропроводки ознакомиться с общими правилами устройств электроустановок. Сокращенно – ПУЭ. В них обстоятельно расписаны требования, предъявляемые к работе с электрооборудованием, в том числе:

• выбор проводников по нагреву, экономической плотности тока и по условиям короны;
• выбор электрических аппаратов и проводников по условиям короткого замыкания;
• правила защиты, оснащения сетей автоматикой.

В ПУЭ дано и много другой важной информации, из которой вытекает одно из главных требований при монтаже проводки в деревянных конструкциях – скрытая электропроводка должна монтироваться исключительно с применением кабелей с негорючей изоляцией.

Перед самостоятельным проведением работ не поленитесь полистать книжечку. Неукоснительное соблюдение описанных там требований – залог безопасности вашего жилища, вашей семьи, вас лично.

Требования ПУЭ пригодятся и тогда, когда вы не осмелитесь самостоятельно заняться электропроводкой, а пригласите для этого специалиста. Зная требования, будучи подготовленным теоретически, вы проконтролируете, как работает мастер, которого вы наняли, сделаете замечания, если что-то пошло не так, сможете избежать лишних затрат.

Составляем план и схему.

Прокладка электропроводки в деревянном доме начинается с составления плана и принципиальной схемы подключения освещения и розеток. Не стоит пропускать этот этап, надеясь на свою память и подбирая необходимые кабель, автоматы, узо и другие материалы на вскидку.

План установки электро изделий.

На плане вы отобразите места размещение розеток, выключателей, люстр, бытовых приборов, распределительных коробок и пр. Это позволит просчитать общее количество энергопотребителей, устройств, определиться с методом их подключения, понять, сколько метров провода нужно, сколько дополнительного материала, понять, какого сечения провод нужен на определенных участках. А, проведя по плану разметку непосредственно на месте, рассчитать длину провода.

Схема подключения дачного дома на 220 В.

1. Вводной автомат — 25 А.
2. Счетчик двух тарифный — 220 В.
3. Автомат на 1 группу розеток — 16 А.
4. УЗО на 1 группу розеток — 25 А.
5. Автомат на 2 группу розеток — 16 А.
6. УЗО на 2 группу розеток — 25 А.
7. Автомат на освещение 1 группа — 10 А.
8. Автомат на освещение 2 группа — 10 А.

Определяем силу тока.

Чтобы понять, какого сечения кабель нужен, на какую нагрузку должны быть рассчитаны автоматы, УЗО, необходимо знать силу тока в местной электросети. Рассчитывается она делением суммарной мощности бытовых приборов, используемых в доме, измеряемой в Вт, на напряжение (В).

Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

• Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
• I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

• при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;
• для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
• для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

• освещение;
• розеточная группа;
• силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

• светильники с деревянными элементами;
• керамическими абажурами;
• из ткани;
• люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

• воздушный;
• подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

• установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
• приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Устанавливаем распределительный щит.

Электрощит.

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

• провода на стене нужно монтировать только параллельно или перпендикулярно полу;
• горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
• на поворотах проводки необходимо соблюдать угол в 90 градусов;
• если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

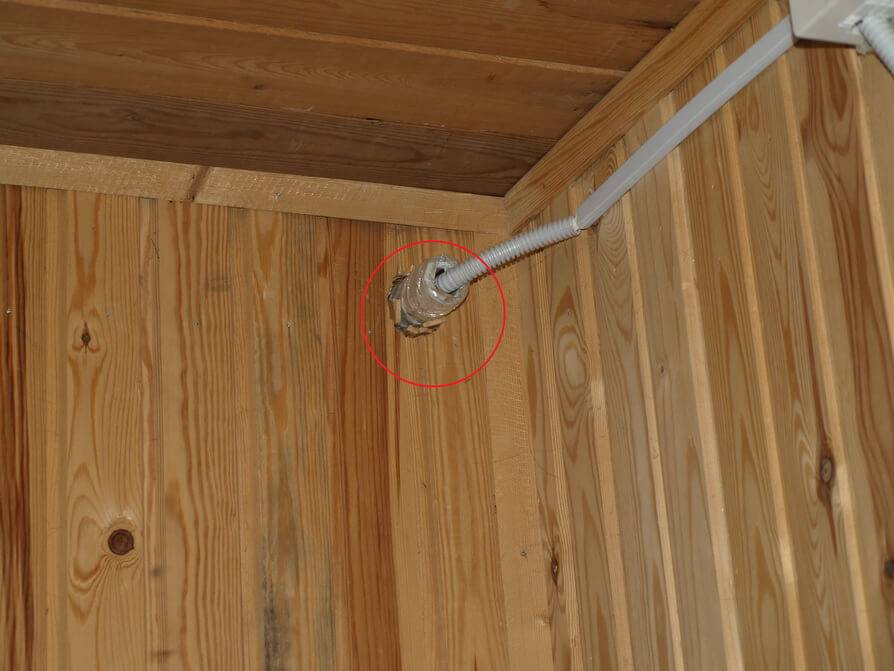

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

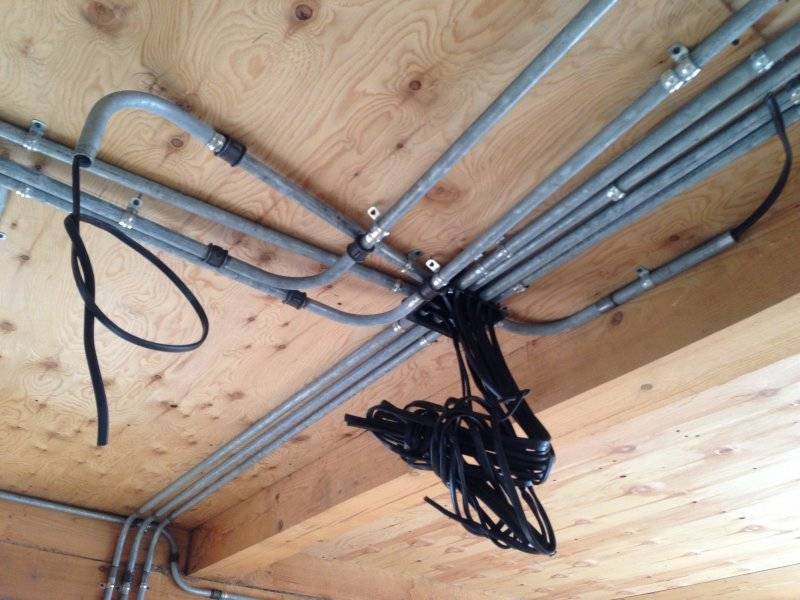

• размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
• при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
• участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
• в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.

2. Клемма для соединения медного и алюминиевого провода в случае необходимости
   Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.

3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.

6. Схема правильного расположения проводки
   Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.

7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание!
В деревянном доме безопаснее и проще выполнять открытую проводку.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами

Короб для проводки

Открытая проводка в гофре

Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя

Схема подключения УЗО

Схема подключения люстры к двухклавишному выключателю

Соединение проводов в распредкоробке под розетку

7 правильных шагов при подключении электропроводки в вашем доме

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «полноценным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Составьте письменную схему

Составьте электрическую схему, на которой показано расположение коробки выключателя и пути прохождения проводов к каждой розетке.

2. Установка кабелепроводов

Начните с прокладки самых длинных проводов, чтобы избежать потерь кабелепроводов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

4. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

5. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

6. Протяните провода к розеткам

Поместите моток провода рядом с коробкой выключателя и протяните провод согласно схеме к ближайшей розетке или выключателю для каждой цепи.Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

7. Установка цепей

Установка отдельных цепей для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Как заменить электропроводку в старом доме | Главная Руководства

Автор Charles W. St.Clair Обновлено 9 декабря 2018 г.

Замена электропроводки является частью того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и подполью, а также от разрешенного уровня сноса. Такой ремонт легче сделать в только что купленном доме, чем в хорошо обжитом. Не пытайтесь самостоятельно заменить электропроводку, если у вас нет опыта в электромонтажных работах.

Разрешения и коды

Для замены электропроводки в доме потребуется разрешение вашего местного строительного департамента. Домовладельцам разрешается производить ремонт электрооборудования в своих домах, но работа должна быть проверена. Вы можете подумать о найме электрика, который посоветует и поможет вам с планированием и исследованием, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом при замене электропроводки является определение того, насколько вы будете иметь доступ к стенам.Если ваш дом только что куплен, прежде чем красить или въезжать, запланируйте прорезать многочисленные отверстия в стенах, чтобы упростить прокладку нового кабеля. Если в вашем доме живут или вы не хотите причинять серьезного беспокойства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить проводку в стенах нетронутой и заменить кабель только на чердаке или в подполье.

Расположение новых кабелей

Большая часть нового кабеля, скорее всего, будет проложена через чердак и подполье, прежде чем он войдет в стены.Место, где вы проложите кабель, зависит от вашей возможности получить доступ к помещениям, но обычно розетки подводятся снизу, а проводка для освещения — сверху. Будьте осторожны с такими опасностями, как изоляция из асбеста и стекловолокна, а также старая проводка. Убедитесь, что питание отключено, прежде чем сверлить новые отверстия и резать стены.

Замена проводки розетки

Чтобы заменить проводку, питающую розетку, необходимо снять старую розетку. Старый кабель можно протянуть обратно через отверстие, в котором он проходит. Однако, если он закреплен на месте, то это не вариант. Вам придется просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы повторно подключаете розетку или выключатель света и не можете повторно использовать отверстие для старого кабеля, необходимо новое отверстие. Хотя для этого требуется немало навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо получить доступ к подполью или чердаку и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения.Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергетических потребностей современных приборов, освещения и техники. Прежде чем приступить к прокладке кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которым необходимо следовать, особенно для таких помещений, как кухня и ванная комната.Изучите электрические схемы дома, чтобы спланировать свою планировку, или наймите электрика в качестве консультанта.

Замена сервисного оборудования

Помимо замены электропроводки, вам также следует подумать о замене электрооборудования, которое включает главную панель и все дополнительные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных вами цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или если у вас есть предохранители вместо автоматических выключателей.Если вы модернизируете панель, вам, вероятно, придется заменить провода, которые питают дом. Эту работу лучше доверить профессиональному электрику.

Как работает домашняя электрическая система

Обзор того, как работает домашняя электрическая система с иллюстрациями различных компонентов

Электричество стало неотъемлемой частью современной жизни, питая свет, бытовую технику, отопление, кондиционирование воздуха, телевизоры, телефоны, компьютеры и многие другие современные удобства. Некоторые компоненты домашней электросистемы © Дон Вандерворт, HomeTips

Электричество поступает в ваш дом от местной коммунальной компании по линии электропередач или под землей по трубопроводу. В большинстве домов есть трехпроводная сеть — два провода «горячего» и один нейтральный.

Электрокоммуникации подают электричество через мачту на крыше. Провода продолжаются через счетчик к главной панели. © Дон Вандерворт, HomeTips

По всему дому один горячий провод и один нейтральный провод питают обычные 120-вольтовые лампы и приборы.И горячие провода, и нейтральный провод образуют 240-вольтовую цепь для крупных приборов, таких как кондиционеры и электрические печи.

Электросчетчик, контролируемый вашей электроэнергетической компанией, устанавливается там, где электричество входит в ваш дом.

Основная панель обычно находится рядом со счетчиком или под ним. Это центральная точка распределения электрических цепей, которые идут к светильникам, розеткам и приборам по всему дому. Панель электрических выключателей одно и то же место, и именно так работает электричество.Ток начинается в источнике питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания. Любое прерывание на этом пути сделает цепь обесточенной. Основная электрическая цепь © Дон Вандерворт, HomeTips

Цепь состоит из горячего (обычно черного) провода, который идет от главной панели к ряду ламп, розеток или приборов, и нейтральный (обычно белый) провод, который возвращается на главную панель. В дополнение к нулевому проводу к главному щиту также возвращается заземляющий провод, а оттуда – к земле.Целью заземления является отвод электричества от любых короткозамыкающих горячих проводов в землю, предотвращая поражение электрическим током.

Подпанели в других местах дома подключаются к главной панели. Они обеспечивают электроэнергией области, которые имеют несколько различных ответвлений или крупных бытовых приборов, таких как кухня и прачечная. Они также оснащены вторичным комплектом автоматических выключателей.

Ответвительные цепи типичного дома © HomeTips

Низковольтные электрические системы также распространены в домах для питания дверных звонков, внутренней связи, таймеров разбрызгивателей, наружного освещения и некоторых типов низковольтного внутреннего освещения.С их помощью трансформатор снижает напряжение в доме со 120 вольт до 12 вольт. По сравнению с обычной проводкой под напряжением, эти системы намного безопаснее для домовладельцев.

Избранный ресурс: Найдите предварительно проверенного местного подрядчика по электропроводке

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем журнала Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Как подключить свой дом с помощью Ethernet-кабеля Cat5e или Cat6

Хотя беспроводная связь проще для многих людей из-за совместного использования мультимедиа, пропускной способности домашней сети и паранойи по поводу беспроводной связи безопасности, вы можете использовать проводное решение для домашней сети. Наличие проводной сети дома позволяет вам иметь частную высокоскоростную сеть для доступа в Интернет, обмена файлами, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост перепечатан из Instructables .

Вот пошаговое руководство по подключению дома кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в разнице между ними, ознакомьтесь с этим сообщением.)

Шаг 1: Первоначальные соображения и планирование

Существуют определенные соображения по проектированию, которые необходимо учитывать в зависимости от ваших потребностей.

1. В какой(их) комнате(ах) мне нужен провод? У меня есть квартира с двумя спальнями, поэтому я знал, что обе спальни должны быть подключены.У меня также есть ниша для телевизора, где находится мое кабельное телевидение, так что мне показалось, что это хорошее место для проводки (особенно для таких вещей, как игровые приставки). Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети так же.
2. Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым проигрывателем Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три соединения позади моего телевизора. Поскольку настенные панели бывают с 1, 2, 4 и 6 разъемами (для одиночной группы), я выбрал 4.Зачем прокладывать один кабель, если почти так же легко проложить четыре, верно? Вместо того, чтобы менять количество, я просто провел 4 точки в каждом месте, чтобы обеспечить максимальную гибкость без необходимости использования локальных (внутри комнаты) коммутаторов. Три местоположения с четырьмя портами в каждом = всего 12 портов.
3. Где лучше всего разместить дистрибуцию? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже входит в нее и делится на каждую комнату. Важно отметить, что мой интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.
4. По какому пути должны идти кабели? Это, пожалуй, самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ к моему чердаку. Мое кабельное телевидение распространяется через чердак, поэтому мне показалось хорошим решением провести через него и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим путем. Для многоэтажных домов вам, возможно, придется проявить творческий подход.Снаружи может быть вариант, или через старый желоб для белья. (Я не буду подробно рассматривать все возможные варианты, а только свои собственные обстоятельства.) Другим соображением, связанным с кабельным трактом, является длина кабеля. Максимальная длина кабеля для скорости до гигабита по медному кабелю UTP составляет 100 метров (~300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
5. Какая скорость сети мне нужна? В основном это будет играть роль в выборе переключателя.Я использовал коммутатор на 10 Мбит/с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних интернет-соединений (вероятно, вы можете купить действительно дешевый — возможно, даже бесплатный — в магазине подержанных компьютеров). Но если вы собираетесь что-то делать по сети — например, играть в игры, передавать файлы между компьютерами или что-то в этом роде — мы определенно рекомендуем приобрести гигабитный коммутатор. Если вы покупаете новый коммутатор, в наши дни он не так уж и дорог, поэтому нет особых причин не переходить на гигабит.

Далее, инструменты и материалы!

Шаг 2: Необходимые инструменты и материалы (и стоимость)

Ваши инструменты и материалы (и стоимость) могут сильно различаться в зависимости от ваших потребностей и того, что у вас уже есть. Я позаимствовал много следующих инструментов, но вот очень простая примерная разбивка:

Инструменты

• Инструмент для обжима Ethernet (только если вы надеваете заглушки на концы). Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

• Дрель (в основном для сверления отверстий в верхних плитах стен, но также ускоряет завинчивание).Стоимость: варьируется (у меня уже был один).
• Сверло или кольцевая пила (размер зависит от количества проложенных кабелей). Стоимость: обычно около 20 долларов.
• Остроконечная ручная пила (облегчает вырезание отверстий для монтажных коробок/настенных пластин). Стоимость: обычно около 15 долларов.
• Прочная веревка или рыболовная лента. Стоимость: 30 долларов на Amazon.

G/O Media может получить комиссию

• Производитель этикеток (по желанию).
• Карандаш.
• Маркер типа Sharpie.
• Линейка.
• Искатель шпилек. Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

• Инструмент Punchdown (дополнительно). Вместо этого я использовал маленькую отвертку.
• Ноутбук или кабельный тестер (для проверки каждой капли). Я использовал свой ноутбук.

Материалы

• 1000-футовая катушка Cat5e или Cat6, рекомендуется Cat6 (более или менее в зависимости от ваших потребностей). Стоимость: 105 долларов на Monoprice.
• Модифицированные одноместные коробки (такие, которые крепятся к гипсокартону, с открытой задней частью).Стоимость: 0,25 доллара за штуку.
• Гнезда и пластины RJ45 (возьмите то, что вам нужно, возможно, дополнительные или два). Стоимость: 0,35 доллара за тарелку; 14 долларов за 12 валетов.
• Вилки RJ45 (дополнительно). Стоимость: 5 долларов США за 10 штук.

G/O Media может получить комиссию

• Пластиковая втулка (дополнительно, придает кабелям профессиональный вид). Стоимость: 0,60 доллара США.
• Патч-панель (дополнительно, еще один профессиональный штрих). Стоимость: 33 доллара и выше на Amazon (я вытащил его из мусорного бака на работе).

G/O Media может получить комиссию

G/O Media может получить комиссию

• Маршрутизатор (дополнительно, может потребоваться вашему интернет-провайдеру).У меня уже был один, и у большинства из вас, вероятно, тоже будет.
• Застежки-липучки для прокладки кабелей (дополнительно). Стоимость: 3 доллара за рулон.
• Короткие соединительные кабели (дополнительно). Стоимость: 5 долларов, но зависит от длины.

Теперь, когда у нас (надеюсь) есть все необходимое, давайте установим настенные пластины!

Шаг 3. Установите настенные пластины

На изображении выше: Кабель и новые кабели Ethernet проходят по стене в одном и том же месте между стойками. Обратите внимание на дополнительную длину кабеля на случай ошибки!

Поскольку я знал путь, по которому шло мое кабельное телевидение, и оно находилось во всех тех же местах, где мне нужны были разъемы Ethernet, я просто нашел разъемы кабельного телевидения для начала. Используя искатель шпилек, я смог определить, на какой стороне кабельного разъема находится шпилька. Стойки расположены на расстоянии 16 дюймов друг от друга почти во всех домах, и я знал, что хочу, чтобы мой Ethernet проходил в той же полости стены, что и кабельное телевидение.

После того, как вы решили, где установить коробку, вам нужно нарисовать

После того, как вы прорежете отверстие в стене, вырежьте отверстие в стене, чтобы установить новую коробку, и вырежьте зацеп с помощью остроконечной ручной пилы. Вы можете вставить одинарную коробку в отверстие и прикрутить зажимы, удерживая ее на месте, зажав на задней части сухой стены.Повторите это для каждого места, куда вы хотите бежать.

На фото вверху: отверстие для втулки. Это приятный профессиональный штрих.

Пока не будем снимать настенные пластины.

В это время вы также захотите прорезать дыру в стене в распределительной комнате. Здесь нужно вырезать отверстие, в которое войдет пластиковая втулка.

Далее: мы можем проложить кабели.

Шаг 4: Измерьте и проложите кабели

На фото выше: отверстие, просверленное в верхней пластине стены.Веревка упала с привязанным к ней болтом, чтобы я мог натянуть тросы.

Это можно сделать несколькими способами. Вы можете оценить, измерить по планам этажей, запустить один и т. д. Я использовал метод запуска одного. Чтобы найти длины, необходимые для каждой прокладки, я протянул по одному кабелю в каждую комнату из распределительной, вытащил его и сделал еще три таких же. После этого можно запускать все четыре вместе. Вы также захотите пометить оба конца каждого кабеля маркером. Таким образом, вы можете пометить порты на обоих концах.

Прежде чем вы сможете это сделать, вам нужно просверлить верхние пластины стены, чтобы вы могли пропустить кабели в стены, где вы прорезали отверстия. Найти правильное место для сверления в верхней пластине (чтобы убедиться, что вы получите правильный 16-дюймовый зазор между шпильками) может быть сложно. Это еще одна причина, по которой я решил использовать коаксиальные кабели для кабельного телевидения. Я проследил кабельное телевидение. через этот чердак, а затем просверлил новые отверстия в верхней пластине рядом с отверстиями для кабельного телевидения.Для этого вам понадобится мощная дрель и либо лопастное сверло, либо кольцевая пила.Кольцевая пила проще, но лопастная коронка дешевле. Я использовал лопастное сверло 1 1/4 дюйма, и его было трудно контролировать, и время от времени сверло напрягалось. Вы также можете просверлить несколько небольших отверстий и использовать по одному для каждого троса, хотя это немного усложняет их работу, поскольку вы можете

После того, как вы просверлите верхние отверстия, вы можете протянуть кабель, чтобы измерить его длину для каждой прокладки, затем отрезать еще три одинаковых длины за прогон и снова протянуть кабели. их достаточно долго, чтобы у вас было немного больше от зачистки и обжима несчастных случаев.Всегда легко заправить лишнюю длину в стену.

Далее: подключение.

Шаг 5. Подсоедините провода к разъемам и коммутационной панели

На изображении выше: схема разъема RJ-45.

Теперь, когда у нас есть кабели, мы можем проложить кабели к коммутационной панели и к разъемам. В материалах я отметил, что патч-панель не обязательна. Вы можете вытащить необработанный кабель прямо из стены, надеть на него вилку RJ-45 и подключить непосредственно к коммутатору.Но для стационарной установки я считаю гораздо более профессиональным установить патч-панель.

На фото вверху: Кабели пробиты до задней части коммутационной панели.

Это довольно просто. Большинство патч-панелей и разъемов имеют схемы с цветовыми схемами проводов для общих стандартов проводки T568A и T568B. Честно говоря, я не знаю, будет ли работать любой из них. Раньше я видел букву «A», используемую для ISDN, но, взглянув на цветовую шкалу T568B, я узнал, что она такая же, как тонны коммутационных кабелей, которые я делал раньше. Так что я пошел с ним. Убедитесь, что вы используете то же самое на обоих концах. Вы можете использовать перфоратор или маленькую отвертку, чтобы пробить отдельные провода.

После подключения всех кабелей можно прикрепить коммутационную панель к стене и вставить разъемы в соответствующие настенные пластины на других концах. Вы также можете прикрутить настенные пластины к монтажным коробкам.

На фото выше: Короткие соединительные кабели до коммутатора. Алюминий — это дно полки, на которой стоит переключатель.

Теперь мы можем убедиться, что все работает!

Шаг 6. Проверьте свои соединения

На изображении выше: Тестирование 1,2,3…

Прежде чем приступить к подключению большинства сетевых компонентов, необходимо проверить все соединения, чтобы убедиться, что все работает. . Это можно сделать несколькими способами. Если у вас действительно есть сетевой тестер, то вы, вероятно, знаете, что делаете. Ты сам по себе. Метод, который я использовал, был немного другим.

Я подключил короткий коммутационный кабель от коммутационной панели к каждому порту коммутатора и включил его.Поскольку это управляемый коммутатор, я установил для каждого порта значение «вверх/вверх» и «автоматическое согласование». Неуправляемые коммутаторы не нужно будет ничего настраивать.

Следующим шагом будет взять еще один соединительный кабель и ноутбук и подключить его к каждому порту в каждой комнате. Проверьте коммутатор после каждого порта и убедитесь, что индикатор «link» горит. Возможность установить соединение проверяет физический уровень (т. е. отсутствие оборванных проводов, все тугие обжимки, отсутствие перекрещенных проводов), а также уровень канала передачи данных (т. е. согласование между сетевой картой и портом коммутатора).Никакой IP-адресации или чего-либо необходимого для тестирования.

На фото выше: Аккуратные и чистые этикетки для каждого порта на самом деле идут туда, куда заявлено. MB = главная спальня, SB = вторая спальня и т. д.

Также самое время убедиться, что маркировка на обоих концах совпадает. Например, вы можете убедиться, что «Порт 2 главной спальни» на коммутационной панели действительно подключен ко второму порту в главной спальне.

Теперь к Интернету и не только!

Шаг 7: Подключитесь к Интернету

На фото вверху: кабель разделяется на: 1.Основной телевизор, 2. Кабельный модем, 3. Второй сплиттер. Второй разветвитель идет в каждую спальню. Меня меньше беспокоит ухудшение сигнала там, но пробеги достаточно короткие, поэтому мне не нужны усилители.

Теперь, когда у нас есть эта модная сеть, мы хотим подключить ее к Интернету, верно?

Во-первых: настройка кабельного модема. Поскольку я переместил свой кабельный модем из моей второй спальни (офиса) в распределительную комнату, мне нужно было изменить способ разделения кабеля. Вместо того, чтобы основной кабель в доме был разделен на три части, я разделил его немного по-другому.Сначала развожу входящий кабель тройным разветвителем: один к основному телевизору, один к двухстороннему разветвителю для ТВ в спальнях, а другой к кабельному модему. Я подключил сплиттеры с помощью бочкообразного разъема «папа-папа».

Теперь, когда кабельный модем находится в нужном месте, мы можем продолжить настройку сети. В зависимости от вашего интернет-провайдера некоторые из этих настроек могут отличаться. (Я собираюсь обсудить специфику только своей среды, но по возможности буду давать советы другим.)

Из порта Ethernet кабельного модема я подключился к «ненадежному» порту на моем маршрутизаторе/брандмауэре. Из «доверенного» порта я подключился к первому порту коммутатора на моем коммутаторе. Если он есть на вашем коммутаторе, вместо этого подключите его к порту с надписью «Uplink». В зависимости от коммутатора или кабельного модема и/или маршрутизатора вам могут понадобиться (или уже есть) перекрестные кабели для этих подключений. Теперь, когда мой маршрутизатор/брандмауэр настроен как DHCP-сервер, я могу предоставить каждому порту доступ к Интернету. Кроме того, вся моя сеть защищена от внешнего доступа брандмауэром.

На фото вверху слева: брандмауэр, кабельный модем, беспроводная точка доступа, 24-портовый управляемый 100-мегабитный коммутатор, укладка кабелей и коммутационная панель.

Хотя это не является неотъемлемой частью этого руководства, я также подключил точку беспроводного доступа к своему коммутатору, чтобы иметь доступ к беспроводной сети. Поскольку моя беспроводная сеть зашифрована и имеет фильтрацию MAC-адресов, я чувствую себя комфортно с ней на «доверенной» стороне моего брандмауэра. Если бы по какой-то причине я хотел предоставить открытый беспроводной доступ, но при этом защитить свою сеть, мне понадобилась бы другая конфигурация соединений.(Я не буду вдаваться в подробности об этих изменениях, но я хотел отметить их в зависимости от целей вашей сети и того, как они могут включать беспроводной доступ.)

Таким образом, мой брандмауэр получает мой единственный статический IP-адрес от кабеля моего интернет-провайдера. модем. Он также действует как маршрутизатор и предоставляет IP-адреса DHCP всем другим хостам в моей частной сети через коммутатор и кабели, которые мы только что установили.

Что, черт возьми, нам теперь с ним делать?!? СЛЕДУЮЩИЙ!

Шаг 8.

Заставьте своих друзей-гиков пускать слюни с помощью этих крутых опций

Есть несколько крутых дополнений, которые вы можете добавить в свою домашнюю сеть, и ваши друзья-гики вызовут зависть.

1. Файловый сервер или NAS. Я добавил и смонтировал файловый сервер высотой 1U в распределительной комнате, на котором хранятся все мои мультимедиа. Это включает в себя зеркальный RAID с 1 ТБ хранилища для музыки, фильмов, телешоу и т. д. (RAID — это , а не для резервной копии, но я чувствую себя лучше, не теряя свои медиафайлы, если жесткий диск делает дамп). С этим я могу транслировать media на любые компьютеры в моей сети! Устройство SOHO NAS, такое как ReadyNAS от Netgear, также хорошо работает здесь, но я обнаружил, что их сетевая производительность (устройств NAS, а НЕ ReadyNAS, о котором я слышал, что это tha’ bomb ) не приближается к гигабитным скоростям. их сетевые интерфейсы могут согласовываться. *Примечание редактора: узнайте, как превратить старый компьютер в NAS здесь .

2. XBMC. У меня есть оба моих Xbox (да, оригинальные, нет 360 , но ) софтмодифицированные с загруженным на них XBMC. Они также оснащены удаленными DVD-ресиверами для Xbox, поэтому я могу управлять ими с Harmony. Это позволяет мне транслировать все мультимедиа с моего сервера на любой из моих телевизоров! Больше не смотрю Hulu или другие медиа, ограниченные только экранами моего компьютера.

*Примечание редактора: узнайте все, что вам нужно знать о создании крутого медиацентра XBMC , здесь .

3. Гигабитный коммутатор. Я уже упоминал об этом раньше, но переход на гигабитный коммутатор позволяет сверхбыстро обмениваться файлами между машинами в вашей домашней сети. Это, наверное, излишество, но Bugatti тоже, и мы все хотим иметь такой. Если вы не можете позволить себе одну с достаточным количеством портов для всей вашей сети, вы можете разделить две сети.С помощью патч-панели вы можете подключить порт один и два из каждой четырехпортовой точки к гигабитному коммутатору, а два других — к более медленному коммутатору. Но да ладно, вы могли бы спустить деньги и получить всю эту ерунду!

4. Видеорегистратор в любом месте. С настроенным файловым сервером вы также можете установить в него кучу карт DVR. Каждая карта может записывать различные шоу с вашего кабеля и сохранять их на файловом сервере. Затем вы можете смотреть записанные передачи на любом телевизоре в вашем доме с помощью XBMC.Предполагая, что вы настроили маршрутизацию и/или VPN-доступ, вы можете получить доступ к этим шоу с ноутбука с приличной пропускной способностью 90 150 из любого места 90 153 .

*Примечание редактора: не знаете, какой ТВ-тюнер подойдет для вашего видеорегистратора, сделанного своими руками? Мы можем помочь .

5. IP-телефоны. Некоторые производители выпускают IP-телефоны, которые могут подключаться к Интернету. У кого еще есть домашний телефон!?! Но если он вам нужен, по крайней мере, вы можете пропустить счет телефонной компании.

6.IP-камеры. Вы можете разместить камеры видеонаблюдения в любой комнате, к которой подключены сетевые соединения, и записывать их на файловый сервер. Больше не нужно беспокоиться, если няня трясет ваших детей или шныряет в вашей спальне.

*Примечание редактора: Нужна помощь в настройке системы наблюдения? Все, что вы должны знать, это здесь .

7. Творите!

Как подключить кабель Cat-5 (или 6) к сети Ethernet в вашем доме | Instructables

Instructables — это место, где вы можете исследовать, документировать и делиться своими творениями.Семена Instructables проросли в Медиа-лаборатории Массачусетского технологического института, когда будущие основатели Squid Labs создавали места для обмена своими проектами, общения с другими и оказания влияния на мир.

Ремикс изображения с AptTone (Shutterstock).

Хотите увидеть свою работу на Lifehacker? Электронная почта Тесса .

Подключение домашней сети Ethernet (практическое руководство для начинающих)

Несмотря на то, что создание проводной сети Ethernet не требует больших затрат, на это уходит много времени, требуются базовые навыки самостоятельной работы и создание беспорядка.

Именно из-за этого его лучше всего делать, когда у вас совершенно новая сборка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана.Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель категории 5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты e.г. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Наконечники и соединители.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Разъемы RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Эти настенные розетки.

Гнезда Keystone Это гнездовые разъемы, которые обычно монтируются в настенную панель или коммутационную панель.Они являются частью настенной розетки,

.

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы патч-панелей и настенных розеток

Настенные розетки и патч-панели старого типа имели проводные соединения как часть розетки/панели, в то время как новые, как правило, имеют отверстия, в которые можно вставить гнезда Keystone. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты подключения домашней сети Ethernet

Там

Есть два основных варианта, как показано на схеме выше.

Вы можете провести кабели от всех стенных розеток к центральному месту. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких выключателей, возможно, по одному на этаж, и подключение этих выключателей к центральному местоположению.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель проложен не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (самая профессиональная)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

Вам нужна патч-панель?

Центральное расположение, скорее всего, будет содержать ваш ISP Router (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и к какой розетке они подключаются.

Стандарты проводки

Это то, какого цвета кабель, к какому контакту на разъемах подключается.

Используется два стандарта проводки ( 568A или 568B – вики ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 домкраты для замкового камня

Коммутатор

• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16 или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

Кабель, 2 рулона по 100 м, 37 фунтов стерлингов каждый = приблизительно 74 фунта стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
Итого = приблизительно 154 фунта стерлингов
Дополнительно
Патч-панель*2 (24 порта) по 22 фунта стерлингов каждая = 44 фунта стерлингов
соединительный кабель (0. 3 м) *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
Итого 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для вырубки и обжима, кабельные стяжки, сверла и т. д.

Полезные видео ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с кабельными наконечниками сзади

Подсоедините кабель CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Одножильный и многожильный кабель

Подключение патч-панели

Подключение патч-панели

В этой коммутационной панели используются разъемы Keystone

Ссылки

Связанные учебные пособия

Пожалуйста, дайте мне знать, если вы нашли это полезным

Когда необходима замена электропроводки?

Сколько стоит переделать дом?

Полная замена электропроводки может стоить несколько тысяч фунтов для небольшого дома и значительно больше для большого дома. Однако часто можно избежать полной замены проводки, если существующая кабельная система исправна и способна выдерживать любые дополнительные нагрузки. Старые установки можно обновить, добавив современный потребительский блок. Новые потребительские блоки можно установить, протестировать и сертифицировать примерно за 350 фунтов стерлингов. Когда старый блок предохранителей заменяется современным потребительским блоком, часто необходимо модернизировать заземление установки.

Электрики часто работают по фиксированной цене, в зависимости от того, сколько времени, по их мнению, займет работа, и часто можно договориться о ставках за каждую дополнительную розетку, выключатель или осветительный прибор.

Какие еще вопросы следует учитывать?

Замена электропроводки может привести к серьезному нарушению работы, поэтому лучше освободить комнаты на время выполнения работ. Напольное покрытие и половую доску, возможно, придется поднять, а каналы проложить в стенах, так как новые кабели нельзя монтировать на поверхности. Если требуется замена электропроводки, это должно быть сделано до любой штукатурки и отделки и примерно в то же время, что и любая установка водопровода и центрального отопления.

Помимо замены электропроводки и освещения, важно убедиться, что имеется достаточное количество розеток и выключателей для удовлетворения ваших потребностей и потребностей современного покупателя жилья.

Электричество во влажных помещениях

Ванные комнаты, кухни и другие влажные помещения, например бассейны, подвержены наибольшему риску поражения электрическим током. Существуют особые ограничения по электрике во влажных помещениях. Например, розетки для бритвы должны располагаться вдали от брызг в душе, а в ванных комнатах не допускаются другие розетки. Допускаются только шнуровые выключатели.

Электроприборы во влажных помещениях, такие как вентиляторы и осветительные приборы, должны иметь защиту от влаги и механических воздействий, известную как защита от проникновения или IP.

Могу ли я выполнить перемонтаж самостоятельно?

Замена электропроводки в доме – работа не для дилетанта; для вашей безопасности и безопасности вашей семьи очень важно нанять квалифицированного электрика. Плохо установленная электрика имеет серьезные последствия для безопасности. Мало того, что это может подвергнуть вас и вашу семью риску, страховые компании могут не выплатить в случае пожара. Это также может быть получено в опросе, когда вы приходите продавать.

Электромонтажные работы своими руками не являются незаконными, но регулируются законом в соответствии с «Частью P» Строительных норм и правил.Это классифицирует строительные работы на две категории: подлежащие уведомлению и не подлежащие уведомлению. По сути, это различает основные работы или работы в зонах повышенного риска, таких как кухни и ванные комнаты, и мелкие работы, такие как добавление выключателей или розеток к существующим цепям. О крупных работах необходимо уведомить отдел строительного контроля вашего местного органа власти.

Для крупных электромонтажных работ, включая замену проводки, домашние мастера должны участвовать в одной из утвержденных правительством схем «компетентных лиц» или представить уведомление о строительстве в местные органы власти перед выполнением работ.За определенную плату инспекторы местных органов власти проверят, выполнены ли работы в соответствии со строительными нормами.

Где я могу найти электрика в моем районе?

Чтобы найти зарегистрированного электрика рядом с вами, нажмите здесь , чтобы получить контактную информацию нескольких разных электриков в вашем районе и сравнить цены. Проверьте, зарегистрирован ли электрик в регулирующем органе, таком как NICEIC, ELECSA или NAPIT, и застрахован ли он. Обычно рекомендуется получить три оценки от разных электриков, прежде чем соглашаться на какие-либо крупные электромонтажные работы в вашем доме.Попросите подробное предложение, давая подробную информацию о том, что именно они предлагают и стоимость.

Полное руководство по оптоволоконному Интернету

Оптоволоконный Интернет — это будущее широкополосной связи.

Оптоволоконный Интернет — это будущее широкополосного доступа. Он использует оптоволоконную технологию для достижения максимальной скорости, доступной на сегодняшний день, до 1000 Мбит/с (1 Гбит/с). Широкополосная связь имеет важное значение для современного мира, в котором мы живем. Оптоволоконный Интернет, работающий на основе волоконно-оптической технологии, вытесняет своих конкурентов из воды.В этом руководстве мы расскажем все, что вам нужно знать о оптоволоконном Интернете, в том числе о том, как он работает, и о связанных с ним проблемах.

Быстрый доступ

Оптоволокно 101 Видео
Как работает оптоволоконная оптика
Конкуренты оптоволокна
Важность широкополосной связи
Строительство оптоволокна
Глоссарий терминов оптоволокна

Вы находитесь в зоне Lightwave? Используйте наш локатор световых волн, чтобы узнать!

Волоконно-оптический кабель OTELCO 101 Video

Принцип работы волоконной оптики

Когда мы говорим о «оптоволокне» в этом руководстве, мы имеем в виду оптоволоконный Интернет, который является формой оптоволоконной связи . Направляя луч света по оптоволоконным стеклянным кабелям, мы можем передавать информацию посредством поистине увлекательного процесса.

Оптические волокна

Волоконно-оптические кабели состоят из множества меньших оптических волокон . Эти волокна чрезвычайно тонкие, а если быть точным, то их толщина составляет менее одной десятой толщины человеческого волоса. Хоть они и худенькие, у них много всего происходит. Каждое оптическое волокно состоит из двух частей:

• Сердцевина: Обычно изготавливается из стекла, сердцевина представляет собой самую внутреннюю часть волокна, через которую проходит свет.
• Оболочка: Обычно сделанная из более толстого слоя пластика или стекла, оболочка оборачивается вокруг сердечника.

Эти две части работают вместе, чтобы создать явление, называемое полным внутренним отражением . Полное внутреннее отражение — это то, как свет может двигаться по волокнам, не выходя из него. Это когда свет падает на стекло под чрезвычайно малым углом, менее 42 градусов, и снова отражается, как если бы он отражался от зеркала. Оболочка удерживает свет в сердцевине, поскольку стекло/пластик, из которого она сделана, имеет другую оптическую плотность или более низкий показатель преломления .Оба эти термина относятся к тому, как стекло изгибается ( преломление ) и, следовательно, замедляет свет.

Свет передается по волокну в виде светодиодных или лазерных импульсов, которые распространяются очень быстро. Эти импульсы несут двоичные данные, представляющие собой систему кодирования, из которой состоит все, что мы видим в Интернете, даже слова, которые вы сейчас читаете. Двоичный код состоит из битов , состоящих только из единиц и нулей. Эти биты отправляют сообщения организованными шаблонами из восьми частей, называемыми байтами .Биты двоичного кода легко перевести в световые импульсы. Один импульс означает один, а отсутствие импульса означает ноль. Эти импульсы могут пройти шестьдесят миль, прежде чем они испытают какую-либо деградацию. Для передачи данных на тысячи миль эти импульсы проходят через 90 569 оптических усилителей 90 570, которые усиливают их сигнал, чтобы данные не терялись.

Последняя миля

Как только импульсы достигают места назначения, оптический сетевой терминал (ONT) преобразует световые импульсы в электрический Ethernet.Вот так свет становится чем-то, что вы можете использовать для подключения ваших устройств к Интернету. Это преобразование происходит в конце последней мили , что на самом деле вовсе не миля, а термин для последнего участка оптоволокна, который соединяет потребителя с магистралью Интернета .

Основа Интернета — это то, что позволяет людям во всем мире подключаться через Интернет, и большая его часть состоит из оптоволоконных кабелей. Оптоволоконный Интернет может показаться совершенно новой технологией, но на самом деле он существует с первых дней существования Интернета.В 1988 году под океаном были проложены оптоволоконные кабели, соединяющие США и Европу. Это были первые проложенные подводные линии, и сегодня они расширились, пересекая все дно океана.

Магистраль — это ядро ​​Интернета. В тот момент, когда вы подключаетесь к веб-сайту, независимо от устройства или пункта назначения, выполняется несколько шагов, чтобы привести вас туда, и каждый из них связан магистралью.

Типы соединений последней мили

Существует несколько типов оптоволоконных соединений последней мили, которые может установить поставщик услуг Интернета (ISP), каждый из которых зависит от того, насколько чистым является ваше оптоволоконное интернет-соединение.Каждый из них обозначается как « Fiber to the X » или «FTTX», где x означает, где на самом деле заканчивается оптоволоконное соединение.

• FTTP/FTTH/FTTB/FTTD: Оптоволокно до помещения, дома, офиса или рабочего стола — это самые прямые оптоволоконные линии. С ними вы получаете чистое волокно прямо к себе домой, без использования медных кабелей. Это также самые дорогие оптоволоконные соединения для интернет-провайдеров.
• FTTB: При подключении оптоволокна к зданию волоконно-оптическая линия распределяется по всему зданию медными линиями.Это популярный выбор для многоквартирных домов, отелей, школ или зданий, которые предоставляют Интернет нескольким различным предприятиям.
• FTTC/FTTN/FTTS : Оптоволокно к шкафу/бордюру, району или улице — наиболее распространенные оптоволоконные соединения. Волокно доставляется в уличный шкаф, примерно в 1000 футов от самого дальнего помещения, а затем распределяется по медным кабелям. Это наиболее доступное оптоволоконное подключение к Интернету для интернет-провайдеров, поскольку им не нужно вкладывать средства в дорогостоящую инфраструктуру для отдельных помещений, и его можно перераспределить, если / когда въедет новое жилье или бизнес.Наверх


Оптоволоконные конкуренты

Крупнейшие интернет-конкуренты Fibers — это DSL, кабельный и беспроводной Интернет. DSL-интернет предоставляется по медным телефонным линиям, которые уже более ста лет являются нормой. Кабельный интернет также использует медь, но в отличие от DSL, он использует коаксиальные кабели, которые изначально использовались для услуг кабельного телевидения. Фиксированный беспроводной Интернет, как и услуги сотовой связи, предоставляется с помощью радиоволн, передаваемых с вышек, а затем пересылаемых по частотам.

Как и везде, у волоконной оптики есть свои плюсы и минусы по сравнению с ее конкурентами.

DSL Pro

Низкие финансовые и экологические затраты : DSL наносит наименьший ущерб как окружающей среде, так и экономическому. Медные кабели обычно можно найти даже в самых сельских районах, потому что изначально они были проложены для телефонных соединений. Кабели можно использовать повторно, поэтому нет необходимости в новых строительных проектах. Волоконно-оптическая инфраструктура или беспроводные башни могут быть дорогими, и их стоимость зависит от естественной среды обитания, не говоря уже о дополнительных выбросах CO2. С другой стороны, волоконная инфраструктура не требует электричества, что очень экологично. Из всех конкурентов кабель производит наименьшее количество данных при наибольшем количестве электроэнергии.

Доступность: Опять же, медные кабели уже проложены в большинстве районов для использования в телефонной связи, поэтому, пока они находятся в хорошем состоянии, их повторное использование для создания интернет-услуг довольно просто. В настоящее время оптоволоконный Интернет недоступен во многих сельских районах, но предоставление более быстрого и надежного Интернета в сельские районы Америки становится все более приоритетной задачей как для муниципалитетов, так и для провайдеров.

Медные кабели

Минусы DSL

Помехи: Медные провода могут нанести серьезный ущерб, если их неправильно установить и обслуживать. Они могут испускать электромагнитные токи, которые мешают проводам и серьезно повреждают сеть. Волоконно-оптические кабели не излучают электромагнитные волны и не повреждаются ими. Они изготовлены из пластика и/или стекла, поэтому на них не действуют вредные волны. Медные кабели также проводят электричество, поэтому при неправильной установке и обслуживании они представляют опасность возгорания.Этот факт также означает, что они более восприимчивы к молниям и могут быть очень опасны, если упадут во время грозы.

Затухание: Затухание означает ослабление или потерю сигнала. При заданном расстоянии сигналы, передаваемые по медным проводам, ухудшаются намного быстрее, чем по оптоволокну. После 320 футов кабеля оптоволокно теряет только три процента своего сигнала, тогда как DSL/кабель теряет 94% на том же расстоянии.

Симметричные скорости: Каждый использует Интернет одним из двух способов: скачиванием и/или выгрузкой.Когда вы смотрите что-то на Netflix, вы скачиваете. Когда вы загружаете видео на YouTube, вы загружаете. Загрузка и выгрузка обычно представляются как разные скорости.

Большинству обычных пользователей нужно беспокоиться только о скорости загрузки, но удаленным сотрудникам, тем, кто зависит от телемедицины, и большинству предприятий также требуется более высокая скорость загрузки. Одна из многих вещей, которая делает волоконно-оптический Интернет превосходным, заключается в том, что он обеспечивает симметричных скоростей , что означает, что его скорости загрузки и выгрузки совпадают.DSL и другие типы Интернета предлагают только асимметричных скоростей , где скорость загрузки выше, чем скорость загрузки, чем скорость загрузки.

Кабели Pro

Цена: Кабельный интернет – один из самых доступных вариантов интернета. К сожалению, вы получаете то, за что платите, поскольку их скорость не такая высокая, как у беспроводной или оптоволоконной, и часто включает ограничения данных.

Кабельные наконечники

Совместное использование не имеет значения: Кабель может достигать скорости загрузки в 100 Мбит/с (это всего лишь десятая часть оптоволокна, но больше, чем у DSL), но кабельный Интернет используется совместно из центрального узла, где провайдер соединяется с локальной коаксиальной сетью. Это означает, что от 100 до 2000 домов должны использовать один узел. Такое совместное использование часто приводит к низкой скорости в часы пиковой нагрузки. Чтобы справиться с этим, компании ограничивают пользователей Интернетом, то есть они замедляют вашу пропускную способность после того, как вы использовали определенное количество. Идея, лежащая в основе этого, состоит в том, чтобы предоставить всем, кто использует узел, одинаковое количество услуг, но это часто может разочаровывать потребителей. Также известно, что кабельные компании ограничивают объем данных, необходимых вашему домашнему хозяйству, а затем взимают дополнительную плату за дополнительные данные.

Беспроводная башня

Профессиональные стационарные беспроводные устройства

Это беспроводная связь: Как следует из названия, фиксированная беспроводная связь действительно не требует проводов. Как только вышка поднимается, радиоволны передают сигнал несущей на разных частотах. Эта беспроводная связь означает, что требуется меньше материалов, что снижает общую стоимость покупки, строительства и обслуживания. Это также означает отсутствие упавших кабелей, приводящих к потере обслуживания.

Доступ: Во многих районах такая сельская местность, что провайдеры не могут оправдать затраты на прокладку оптоволокна или создание DSL для них.Если вы живете в горах, у вас очень мало соседей или вы находитесь так далеко от проторенных дорог, что ваша почта доставляется почтовым голубем, беспроводная связь может быть вашим единственным вариантом. Обычно даже в самых сельских районах есть какая-то вышка достаточно близко, чтобы измерить сигнал.

Фиксированные беспроводные минусы

Линия видимости: При фиксированной беспроводной связи самым большим ограничением является то, что антенна потребителя должна находиться в пределах прямой видимости беспроводной вышки провайдера. Если невозможно установить прямую видимость, например, если вы живете в холмистой местности, беспроводная связь вам не подойдет.

Перегрузка : Фиксированная беспроводная связь потенциально может соответствовать скорости оптоволоконного Интернета, но обстоятельства не позволяют радиоволнам догнать фотонов . Вы уже знаете, что беспроводная связь ухудшается с расстоянием, снижая скорость, но есть более серьезная проблема. Как и в случае с кабельным соединением, пользователи фиксированной беспроводной связи совместно используют полосу пропускания в своей локальной сети, поэтому, когда к сети одновременно подключаются несколько человек, скорость снижается.Для сравнения, предположим, что вы платите за сеть со скоростью 100 Мбит/с, но делите эту сеть со всеми десятью домами в вашем районе. Если все включены одновременно, вы получаете в лучшем случае 10 Мбит/с. Принимая во внимание, что если вы платите за оптоволоконную сеть со скоростью 100 Мбит/с, эта скорость предназначена только для вашего дома.

Наверх

Вы знаете, какая скорость вам нужна? Загрузите бесплатный калькулятор пропускной способности OTELCO, чтобы узнать это уже сегодня!

Важность широкополосной связи

В 2016 году 3 424 971 237 человек по всему миру пользовались Интернетом. Только в США Интернетом пользовались 88,5% граждан. С каждым годом эти цифры растут, и Интернет становится все более и более важным в нашей повседневной жизни как на индивидуальном, так и на общественном уровне.

Индивидуальные пособия

Broadband позволяет транслировать фильмы и шоу на ваш Smart TV.

Развлечения и связь:  Мы все привыкли, что весь мир у нас под рукой. Мы можем просматривать рецепты, проверять последнюю информацию о запасах, общаться в видеочате, транслировать фильмы, загружать музыку или играть в интерактивные онлайн-игры.Благодаря оптоволоконному Интернету интернет-провайдеры могут предоставить достаточную пропускную способность для выполнения всех этих задач одновременно, не жертвуя при этом качеством обслуживания.

Умные дома и безопасность: Технология умного дома является одним из Интернета вещей ( IOT ) самых быстрорастущих рынков. Подключайте все аспекты вашего дома, чтобы он работал без проблем с вашего смарт-устройства. Вы также можете удаленно контролировать и защищать свой дом с помощью Smart Home Security.

Удаленная работа:   Быстрый доступ в Интернет позволяет профессионалам работать удаленно   .Удаленная работа позволяет людям жить там, где они хотят, не жертвуя карьерными возможностями. Кроме того, симметричные скорости оптоволокна делают загрузку контента на работу/для работы так же просто, как если бы вы сидели в офисе.

Дистанционное обучение: Образовательные и развивающие возможности для каждой возрастной группы быстро становятся нормой в колледжах, программах обучения взрослых и даже по мере появления виртуальных начальных школ. Симметричные скорости, опять же, являются ключевой частью этого процесса.Они позволяют учащимся быстро загружать свои задания из дома.

К-12 Образование:   Помимо очевидного доступа к информации для учебы, дети и их родители всегда могут быть вовлечены в образовательный процесс через образовательные веб-порталы. Эти порталы предоставляют интерфейс для общения с учителями и администраторами, доступ в режиме реального времени к заданиям и оценкам, а также к многочисленным образовательным ресурсам.

Доступ к здравоохранению :  Телемедицина добилась успехов, которые позволяют осуществлять цифровую передачу информации, которая когда-то требовала традиционной телефонной технологии.Сегодня высокоскоростные оптоволоконные соединения позволяют медицинским работникам оценивать, диагностировать и лечить пациентов в удаленных местах с помощью телекоммуникационных технологий. Оптоволоконный Интернет обеспечивает бесперебойную видеосвязь, поэтому пациенты в удаленных местах могут быстро и эффективно получить доступ к медицинским специалистам без необходимости путешествовать.

Самостоятельная жизнь для престарелых или инвалидов: Старение на месте и независимая жизнь быстро становятся для нас все более важными по мере старения населения.Самые доступные продукты для домашней автоматизации основаны на облаке и зависят от Интернета. Широкий спектр продуктов, от устройств с голосовым управлением до сигналов тревоги, может оказать огромное влияние на качество жизни пожилых людей, инвалидов и людей, которые о них заботятся.

Широкополосная связь является важным инструментом для правительства, как большого, так и малого.

Социальные пособия

Электронное правительство и гражданское участие: Что заставляет правительство работать должным образом, так это прозрачность и участие общественности.Доступ к надежному высокоскоростному Интернету позволяет транслировать в прямом эфире муниципальные, государственные и федеральные судебные процессы — либо в режиме реального времени, либо, что более важно, по запросу. Правительственные веб-сайты и социальные сети обеспечивают непрерывный поток информации для общественности, а также форумы для участия общественности. Граждане могут платить налоги онлайн, регистрировать транспортные средства, приобретать лицензии на охоту, рыбалку и содержание домашних животных, а также одним нажатием кнопки общаться по электронной почте с выборными должностными лицами и персоналом. Многие государственные учреждения используют систему обмена сообщениями, которая позволяет гражданам использовать любое интеллектуальное устройство для оповещения чиновников обо всем, от опасных выбоин до чрезвычайных ситуаций, свидетелями которых они могут стать.

Общественная безопасность: Глава 16 Национального плана широкополосной связи посвящена важности широкополосной связи для общественной безопасности. План предполагает, что:

«Широкополосная связь может помочь сотрудникам службы общественной безопасности предотвращать чрезвычайные ситуации и быстро реагировать на их возникновение. Широкополосная связь также может предоставить населению новые способы вызова помощи и получения экстренной информации ».

В плане перечислены 4 основных преимущества широкополосного доступа в Интернет:

• Разрешить службам экстренного реагирования в любой точке страны отправлять и получать важные голосовые, видео и данные для спасения жизней, снижения травматизма и предотвращения преступных и террористических актов
• Убедитесь, что все американцы могут быстро получить доступ к службам экстренной помощи, а также отправлять и получать важную информацию, независимо от того, как она передается
• Революционно измените способ уведомления американцев о чрезвычайных ситуациях и стихийных бедствиях, чтобы они получали информацию, жизненно важную для их безопасности
• Снижение угроз для электронной коммерции и других интернет-приложений за счет обеспечения безопасности национальных широкополосных сетей

Энергия и окружающая среда: Транспорт и производство электроэнергии являются двумя из крупнейших факторов, влияющих на глобальное потепление. Как технология Smart Grid для производства, распределения и измерения электроэнергии, так и улучшенное управление транспортом могут повысить эффективность, которая значительно сократит выбросы и, в конечном итоге, углеродный след. Высокоскоростное оптоволоконное подключение к Интернету является неотъемлемой частью в обоих случаях.

Библиотеки: Библиотеки, особенно во время экономических спадов, становятся убежищем для публики, предоставляя компьютеры и доступ в Интернет, книги и фильмы для недорогих развлечений, а также помощь в поиске работы в Интернете.Независимо от экономического климата, библиотеки автоматизированы до такой степени, что пользователи могут загружать цифровые носители из дома, резервировать и продлевать книги в Интернете, а также получать доступ к множеству онлайн-инструментов для обогащения и обучения.

Экономический рост и качество рабочих мест: Данные показывают, что высокоскоростной или широкополосный доступ в Интернет улучшит экономический климат. Неудивительно, согласно некоторым исследованиям, наибольший положительный экономический эффект, скорее всего, будет достигнут в сельских общинах с недостаточным уровнем обслуживания.Это утверждение вполне логично, если принять во внимание плотность населения, демографические показатели доходов и образования, а также текущую экономику сельской Америки. Проще говоря, в сельской Америке больше всего возможностей для экономического роста.

Муниципальный широкополосный доступ

Важность широкополосной связи больше нельзя отрицать, однако почти пятьдесят процентов людей, живущих в сельской местности Америки, не имеют надлежащего доступа к Интернету. Для сравнения, 95% территории страны считается «сельской Америкой».

Муниципалитеты по всей стране работают над созданием надежной широкополосной связи в своих районах, чтобы их сообщества могли быть конкурентоспособными в условиях современной экономики. Обращаются ли они за помощью к FCC или обращаются к своим местным интернет-провайдерам за партнерством, муниципалитеты по-прежнему берутся за чрезвычайно дорогостоящий и сложный проект. Инвестируя тысячи, если не миллионы долларов, муниципалитеты должны учитывать долговечность интернет-среды, которую они выбирают.

Всем ясно, что оптоволоконный интернет — это будущее широкополосного доступа, но построение оптоволоконной инфраструктуры — непростая задача.Есть причина, по которой только 25% страны имеют доступное волокно. Это не потому, что интернет-провайдеры и муниципалитеты не заинтересованы, а потому, что эти проекты сопряжены с огромными препятствиями.

Наверх

Обслуживание оптоволоконного коммутатора.

Широкополосная связь в здании

Независимо от того, являетесь ли вы интернет-провайдером или муниципалитетом, когда дело доходит до построения волоконно-оптической инфраструктуры, возникают проблемы и проблемы. Вот пять, которые обязательно нужно учитывать:

1.Как построить

Существует два способа построения оптоволоконной инфраструктуры, и каждый из них сопряжен со своими проблемами, которые необходимо учитывать:

• Воздушное строительство: Волокно до столба сложное. Это процесс, который длится от шести до восьми месяцев, и с таким количеством переменных невозможно узнать реальную долгосрочную стоимость. Интернет-провайдеру с существующей медной инфраструктурой на опорах будет легче всего установить новое воздушное волокно , но они все еще ожидают высоких затрат на персонал, установку и обслуживание.Аренда существующих столбов действительно имеет неизмеримую стоимость, потому что теоретически вы будете платить за аренду годами и годами. Не говоря уже о том, что вы все еще смотрите на стоимость персонала, установки и обслуживания.

Строительство новых столбов — это вопрос не только стоимости, которая очень высока, но и географии и местной политики. У вас могут быть все средства в мире, чтобы построить столбы из волокна, но вы не сможете построить столб посреди озера или на краю утеса. Как только вы найдете это идеальное место, местные правила определят, сможете ли вы построить его там.Даже муниципалитеты, работающие над установкой общественных сетей, должны учитывать существующую инженерную инфраструктуру при установке новых столбов. Преимущество установки или владения столбами заключается в том, что в будущем их можно сдать в аренду.

Проложенные под землей кабели могут быть опасны, если они не имеют надлежащей маркировки.

Независимо от того, какой метод выбран, будут повторяющиеся проблемы и проблемы. Наиболее важным аспектом захоронения оптоволоконного кабеля является то, что интернет-провайдер / муниципалитет планируют, где они будут копать, поскольку так много разных вещей в конечном итоге оказываются похороненными под землей.Отсутствие проверки может быть опасным для жизни, если кто-то случайно выкопает что-нибудь под высоким напряжением.

Dig Safe — это некоммерческая информационная служба, которая работает с коммунальными службами для обеспечения безопасности места раскопок. Прежде чем кто-либо начнет копать, он должен зайти на веб-сайт Dig Safe, чтобы понять правильную процедуру. После того, как вы отметили, где вы хотите копать, вы можете позвонить по бесплатному номеру Dig Safe (811), чтобы убедиться, что желаемое место раскопок безопасно.

Стоимость оборудования является еще одним соображением.Для протягивания существующего трубопровода и прокладки, прокладки траншеи или бурения волокна в землю необходимо использовать специальную технику. Прокладка траншей для подводных лодок может быть особенно дорогостоящим, но необходимым проектом. Последнее, что нужно учитывать, это то, сколько волнений на самом деле вызовет копание. Муниципалитету, планирующему предоставить новую инфраструктуру всему городу, скорее всего, придется идти прямо через центр города. Это означает снос существующей инфраструктуры, такой как дороги и тротуары, а затем неизбежно необходимость их ремонта.Это не только дорого, но и приводит к закрытию дорог, что в конечном итоге раздражает всех в сообществе.

Эта проблема привела к практике Dig Once. Когда муниципалитет работает над коммунальными проектами, такими как водопровод, они также используют эту возможность для размещения широкополосной структуры. Таким образом, они экономят деньги и не доставляют неудобств своему сообществу несколько раз.

2. Персонал

Независимо от того, как вы его разрезаете, закапываете или натягиваете, в проектах по производству волокон требуется много рабочей силы.Это не работа, которую может выполнить каждый. Некоторые части процесса могут выполняться по контракту, например, рытье траншей, но в большинстве случаев задействованы штатные сотрудники с опытом работы.

Для управления тяжелым оборудованием необходимо нанять лицензированных специалистов. Планирование инфраструктуры требует, чтобы опытные инженеры определяли, где и как будут построены сети. Прокладка и обслуживание сети означает наем инженеров и электриков на полный рабочий день, чтобы они находились в центральном офисе, на столбе или в чьем-то доме.Не говоря уже о том, что если у персонала еще нет опыта работы с волокном, компания и/или муниципалитет должны потратить время и деньги на его обучение.

Инженеры должны заботиться о столбах даже в опасных ситуациях.

Когда в компании не хватает подходящих людей для работы, она должна выделить в бюджете найм нового человека, а не сокращение этой должности по контракту. Иногда это может принести больше проблем, чем того стоит, в результате чего этот проект откладывается для другого.Одной из причин, по которой муниципалитетам часто легче работать в партнерстве с интернет-провайдерами для создания оптоволоконной инфраструктуры, является необходимость в опытном и дорогостоящем персонале.

3. Возврат инвестиций

Это вызов для любого делового предприятия, которое включает в себя крупные дорогостоящие проекты. Строительство волокна требует очень больших первоначальных затрат. Если вы являетесь интернет-провайдером, теоретически эти затраты со временем окупятся за счет ежемесячной платы клиента. К сожалению, требуются годы, чтобы компания окупила инвестиции.Давайте рассмотрим пример создания интернет-провайдера в сельской местности.

Скажем, строительство интернет-провайдера стоит примерно 20 000 долларов за милю плюс дополнительные 600 долларов за каждый дом, который они строят. Для этого примера мы скажем, что на милю приходится 13 домов, поэтому, если вы посчитаете (20 000/(13*0,5) + 600), эта компания рассчитывает примерно на 3 677 долларов за дом. К сожалению, не каждый дом собирается подписаться на оптоволокно. Для этого примера мы можем оценить коэффициент возврата в 50%, при этом каждый клиент платит 65 долларов в месяц.

Общие месячные затраты провайдера должны быть вычтены из месячных затрат, прежде чем вы сможете сказать, какова будет фактическая прибыль, и обычно она превышает половину месячных затрат. Скорее всего, ежемесячная прибыль провайдера здесь составит $30. 55. Если вы разделите эту ежемесячную прибыль на 3677 долларов, которые потребовались для строительства каждого дома, этой компании придется ждать десять лет, прежде чем они увидят возврат своих инвестиций.

Муниципальное строительное волокно рассчитывает, что окупаемость инвестиций будет совсем другой, потому что эти инвестиции направлены на рост и процветание сообщества, а не на финансовую прибыль.Окупаемость инвестиций, которую ищет муниципалитет, будет зависеть от того, каковы были их цели в области широкополосной связи. Некоторые распространенные показатели рентабельности инвестиций:

• Процветающий деловой район.
• В городе открываются новые предприятия.
• Въезжает более молодое население.
• Больше семей пускают корни в обществе.

4. Финансы и регулирование

Инфраструктура широкополосной связи сейчас является острой проблемой в правительстве. От Вашингтона до вашего местного дома политики пытаются решить, как лучше всего соединить нас всех.Какие бы изменения ни вносило правительство сейчас или в будущем, любой, кто строит волоконно-оптическую инфраструктуру, должен тщательно их обдумать.

Одним из способов, которым правительство помогает улучшить широкополосную связь, является предоставление грантов интернет-провайдерам и муниципалитетам. Фонд FCC Connect America работает над предоставлением денег интернет-провайдерам, используя модель ACAM, для создания инфраструктуры широкополосной связи в сельской местности. Это отлично подходит для интернет-провайдеров, поскольку уравновешивает высокую стоимость прокладки оптоволокна в сельской местности. Когда интернет-провайдер строит новую инфраструктуру в одном конкретном сельском районе, он может делегировать другие средства для подключения домов, которые они проезжают по пути.Таким образом, интернет-провайдер может подключить больше домов. FCC также выделяет средства на государственные субсидии, которые могут быть предоставлены сельским муниципалитетам, стремящимся построить свою широкополосную инфраструктуру.

Муниципальная широкополосная связь является острой проблемой по всей стране.

Чтобы муниципалитеты могли претендовать на эти гранты, они должны соответствовать определенным критериям. Критерии варьируются от штата к штату, как и определение широкополосной связи. Когда мы говорим об «определении широкополосной связи», мы не имеем в виду словарное определение.Мы имеем в виду минимальную скорость интернета, установленную FCC и/или правительством штата.

В настоящее время это определение является движущейся целью, в январе 2018 года FCC решила сохранить свое определение широкополосной связи 2016 года, оставив его на уровне 25/3 Мбит/с. Это не означает, что определение широкополосного доступа в каждом штате составляет 25/3 Мбит/с, на самом деле, в некоторых штатах есть несколько определений с возможностью их изменения при необходимости. Однако, чтобы претендовать на какое-либо государственное финансирование, сообщество должно иметь скорости, подпадающие под определение широкополосного доступа.Интернет-провайдер, получающий какое-либо государственное финансирование, должен соответствовать определению, хотя некоторые гранты имеют особое значение для определения. Сборка по определению означает, что новая инфраструктура интернет-провайдера должна соответствовать определенным скоростям. Если эти скорости асимметричны, например, 10/10, этому интернет-провайдеру придется построить волокно.

Другой элемент повышенного интереса правительств к инфраструктуре широкополосной связи связан с политикой. В настоящее время в двадцати штатах действуют законы, запрещающие муниципалитетам создавать собственные широкополосные сети. Многие из этих законов штатов были лоббированы крупными телекоммуникационными корпорациями. В соответствии с этими законами сельские города, которые не обращаются к интернет-провайдерам, не имеют вариантов, когда речь идет об инфраструктуре широкополосного доступа.

Большинство штатов разрешают муниципалитетам создавать и поддерживать свои собственные широкополосные сети, в том числе 24 штата, в которых есть хотя бы одно сообщество с собственной волоконно-оптической интернет-сетью. Возможно, что в будущем эти государственные законы больше не будут применяться. Конгресс работает над законопроектом, который отменит эти законы штатов и проложит путь для муниципалитетов к созданию собственной оптоволоконной инфраструктуры.

«Защита от будущего» является важной частью оптоволоконной интернет-инфраструктуры.

5. Планирование будущего

Когда речь идет о прокладке оптоволокна, будь то интернет-провайдер или муниципалитет, важным соображением является строительство на будущее. Понятно, что Интернет вещей растет и расширяется, каждый день появляются новые способы связывать нашу жизнь. Чем больше вещей мы подключаем к Интернету, тем более высокие скорости нам нужны для их питания. Вот почему так много интернет-провайдеров и муниципалитетов предпочитают строить ориентированную на будущее оптоволоконную инфраструктуру сейчас, а не устаревшую медную, которую нужно будет заменить только через 10-20 лет.Более того, они должны учитывать изменения в населении и экономическом ландшафте.

Стремление к будущему часто означает одновременное строительство большего количества оптоволокна вместо того, чтобы возвращаться с опозданием, чтобы установить больше. Да, строительство оптоволоконного Интернета дорого, но эти большие расходы больше связаны с инфраструктурой, чем с самим волокном. Стоимость удвоения оптоволокна может составлять всего несколько центов, тогда как стоимость изменения инфраструктуры в будущем может составлять тысячи, если не миллионы долларов. Темное волокно , оптические волокна, которые являются частью оптоволоконного кабеля, но в настоящее время не используются, могут быть большим преимуществом для интернет-провайдера или муниципалитета. Темное волокно может быть продано или сдано в аренду в будущем, что поможет ускорить окупаемость инвестиций для интернет-провайдеров или даст дополнительные деньги муниципалитету.

Волокно и интернет-провайдеры

Несмотря на связанные с этим опасения, многие интернет-провайдеры посвятили себя развертыванию оптоволоконного Интернета. Некоторые интернет-провайдеры даже взяли на себя обязательство в будущем строить только оптоволоконную инфраструктуру и активно работают над заменой существующей медной.OTELCO — один из многих интернет-провайдеров, решивших устремиться в будущее, используя оптоволокно для всех новых инфраструктурных проектов, при этом активно работая над заменой медных проводов оптическими волокнами. Теперь, когда вы знаете больше о оптоволоконном Интернете, вас может больше заинтересовать, как одна компания развертывает его.
Наверх

Глоссарий

Воздушное волокно:  Волокно, натянутое над землей, обычно на опорах.

Асимметричные соединения: интернет-соединений с разной скоростью загрузки и выгрузки.

Затухание: Ослабление или потеря сигнала.

Магистраль Интернета: Ряд сетей, соединяющих Интернет по всему миру.

Двоичный: Код из единиц и нулей, из которого состоит все, что вы видите в Интернете.

Биты: Отдельные единицы и нули, составляющие двоичный код. Обозначается строчной буквой «b» и используется для измерения скорости Интернета. Например, 90 569 Кбит/с 90 570 , 90 569 Мбит/с 90 570 и 90 009 Гбит/с.

Байт: Шаблоны из восьми битов, которые создают двоичные сообщения. Обозначается прописной буквой «B» и используется для измерения емкости цифрового хранилища.

Оболочка: Оболочка — это второй слой оптического волокна, который оборачивается вокруг сердцевины. Обычно он сделан из более толстого слоя пластика или стекла, чтобы создать полное внутреннее преломление.

Кабелепровод: Трубка или желоб из металла, пластика, волокна или обожженной глины, служащие защитой электропроводки.

Сердцевина: Сердцевина оптического волокна, по которой проходит свет. Ядро изготовлено из стекла с очень низким показателем преломления , что позволяет реализовать явление полного внутреннего преломления.

Темное волокно: Оптическое волокно в оптоволоконном интернет-кабеле, которое не «освещается» и не используется провайдером. Часто интернет-провайдер встраивает темное волокно, чтобы при необходимости осветить его или сдать в аренду другим интернет-провайдерам или заинтересованным сторонам по оптовой цене.

Волоконно-оптическая технология: Технология, которая передает данные с использованием световых и оптических волокон (стеклянных или пластиковых нитей).

Волоконно-оптические коммуникации: Передача информации по оптическим волокнам с использованием стекла и световых импульсов.

ФТТХ:

• FTTP: Оптоволокно до помещения, оптоволоконное соединение последней мили , которое обеспечивает чисто оптоволоконное соединение непосредственно до помещения.
• FTTH: Оптоволокно до дома, оптоволоконное соединение «последней мили», обеспечивающее чистое оптоволоконное подключение непосредственно к дому.
• FTTD: Fiber к настольному компьютеру, оптоволоконное соединение «последней мили», которое обеспечивает прямое оптоволоконное соединение с пользователем.
• FTTN: Оптоволокно к району, оптоволоконное соединение последней мили, которое обеспечивает оптоволоконное соединение с районным шкафом, которое затем распределяется по району либо через оптоволоконный разветвитель , либо через медную проводку.
• FTTB: Волокно к зданию или волокно к подвалу, оптоволоконное соединение последней мили, которое доводит волокно до здания, а затем распределяет его по всему зданию с помощью медной проводки. FTTB также может относиться к оптоволокну для бизнеса, оптоволоконному соединению последней мили, которое обеспечивает чистое оптоволоконное соединение непосредственно с бизнесом.
• FTTC: Оптоволокно к шкафу или оптоволокно к бордюру — это оптоволоконное соединение «последней мили» до локального шкафа, которое затем распределяется между жилыми домами и предприятиями либо через оптоволоконный разветвитель , либо (чаще) через медный кабель. проводка.
• FTTS: Оптоволокно на улицу — это оптоволоконное соединение «последней мили» до местного шкафа, которое затем распределяется между клиентами либо через оптоволоконный разветвитель , либо (чаще) по медной проводке.

Гбит/с: гигабит в секунду или миллиард бит в секунду.

Интернет вещей: Интернет вещей на самом деле сложная и постоянно меняющаяся вещь. Проще говоря, это концепция взаимосвязанности множества различных устройств (телефонов, автомобилей, бытовой техники и т. д.), которые оснащены технологией, соединяющей их с Интернетом.

Кбит/с: килобит в секунду или тысяча бит в секунду.

Последняя миля: Последний отрезок оптоволокна, соединяющий потребителя с магистралью Интернета.

Мбит/с: мегабит в секунду или миллион бит в секунду.

Оптические усилители: Устройство, которое усиливает оптические сигналы без необходимости их преобразования в электричество. Также известны как оптические повторители.

Оптическая плотность: Степень, в которой преломляющая среда задерживает проходящие лучи света.

Оптические волокна: Гибкое прозрачное волокно, изготовленное путем вытягивания стекла или пластика до диаметра, немного превышающего диаметр человеческого волоса.

Фотон: Легкие частицы.

Преломление: Преломление — это искривление света (это также происходит со звуком, водой и другими волнами) при переходе из одного прозрачного вещества в другое.
