Разводка в электрощитке: выбор, установка автоматов, УЗО, фото, видео

монтаж и сборка своими руками

Для подключения электроэнергии в каждой квартире или частном доме нужен электрический щиток. Величина и его наполнение зависят от количества подключённых электроприборов.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

Составление схемы электрического щита

Перед сборкой электрического щитка необходимо составить его схему. Она составляется по схеме электропроводки в квартире. На ней вся аппаратура, расположенная в распределительном щитке в квартире, находится после электросчётчика.

По схеме электропроводки определяется, сколько необходимо автоматов защиты и их номинал, параметры УЗО и других аппаратов.

Потребители электроэнергии можно разделить на группы, каждой из которых соответствует свой автомат. Это указывается на схеме электрического щитка.

Важно! Составленная по правилам ПУЭ (правила устройства электроустановок) схема электрощита важна для правильного монтажа распределительных щитов.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Важно! Установка в сети УЗО может спасти здоровье или жизнь людям, живущим в доме.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Важно! Ширина электрощитков при покупке также измеряется в модулях. Это размер отверстия для установки электроприборов. В некоторых конструкциях он может увеличиваться выламыванием пластин в наружной крышке.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

Справка! В кабелях изоляция заземляющей жилы жёлтая или жёлто-зелёная.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Анатомия электрощитка / Статьи и обзоры / Элек.ру

Как выбрать автоматические выключатели и другое модульное оборудование для бытового распределительного шкафа

Совсем недавно, 20–30 лет назад, типичный узел ввода электросети квартиры состоял из счётчика и двух-трёх автоматических выключателей в общем распределительном шкафу на лестничной клетке. Ассортимент щитового оборудования в магазинах был скромным, поэтому выбрать нужное не составляло особого труда. Но с годами в частном жилье появились мощные водонагреватели, современные стиральные машины, кондиционеры, системы «тёплый пол» и т. д., стало больше линий внутренней энергосети. Чтобы обеспечить качественное электроснабжение для работы сложной бытовой техники, производители разработали новое модульное оборудование для бытового распределительного шкафа. Однако широкий выбор автоматических выключателей, УЗО, дифавтоматов привёл к тому, что в их типах и маркировке путаются не только собственники жилья, но и некоторые специалисты.

В современных домах по-прежнему предусмотрен электрощит на лестничной площадке, в котором установлены электросчётчик, вводной автомат, возможно, рубильник. Это зона ответственности управляющей организации, которая должна следить за подбором и состоянием оборудования.

В квартирах, как правило, устанавливают распределительный шкаф — сложную систему, включающую множество модулей различного назначения. Их выбор, монтаж и замену следует выполнять в строгом соответствии с проектом внутренней электросети. Однако нередко этот документ недоступен, и специалистам-монтажникам совместно с владельцем жилья приходится самостоятельно искать решение. Чтобы при этом избежать ошибок, способных привести к авариям и даже к несчастным случаям в процессе эксплуатации, требуется понимать назначение, маркировку и правила использования наиболее распространённых типов модульного оборудования.

Для бытовых электросетей это рубильники, автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы. Иногда в щитке можно также встретить ограничители напряжения, контакторы и некоторые другие типы модульного оборудования. Рассмотрим их подробнее.

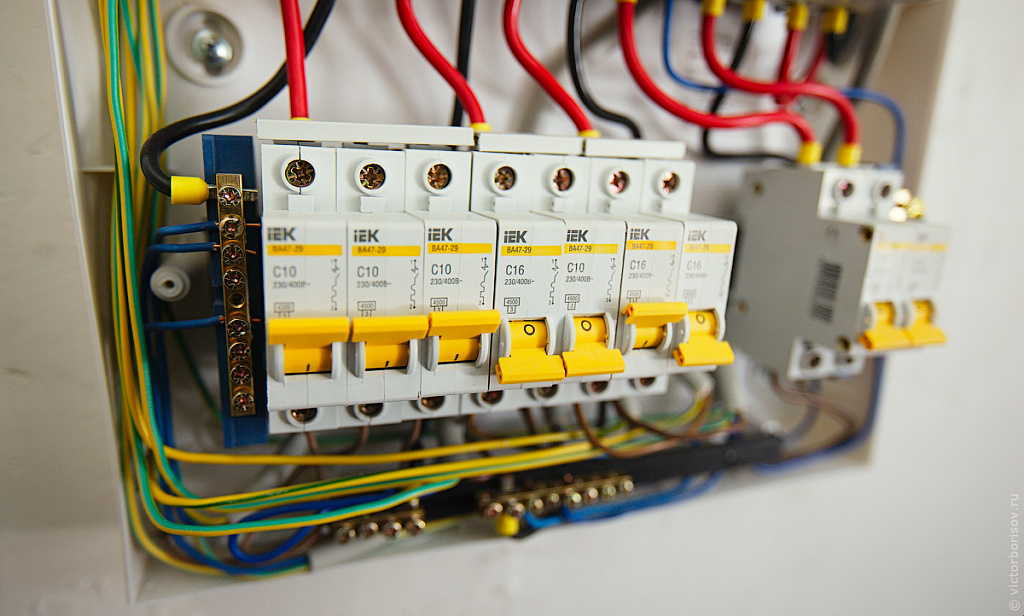

Автоматический выключатель ВА47-29 IEK®

Автоматические выключатели и рубильники

Автоматические выключатели служат для защиты электрических цепей от перегрузок, которые способны привести к порче электрооборудования, перегреву проводки и возгораниям, а также от короткого замыкания. Отдельные автоматы устанавливаются на все без исключения линии внутренней электросети. Выбирая их, обратите внимание на маркировку на корпусе, особенно на характеристику срабатывания и номинальный ток в амперах (например, C16, B10, C25 и т. д.).

Ни в коем случае нельзя использовать автомат, если его номинальный ток превышает величину, предусмотренную проектом. Нарушение этого правила чревато серьёзными последствиями, вплоть до пожара и поражения электрическим током из-за разрушения изоляции перегревшейся проводки.

К сожалению, проект внутренней электросети может и отсутствовать (что случается в квартирах и частных домохозяйствах). В этом случае выбирать номиналы автоматов приходится, руководствуясь наиболее распространёнными вариантами, которые характерны для большинства типовых проектов.

Например, для питания бытовых розеток с заземляющим контактом используют автоматы номиналом 16 А, без заземляющего контакта — номиналом 10 А, для бытового освещения — также номиналом 10 А. На линию электроплиты обычно устанавливают автомат номиналом 40 А. Общий автомат на вводе в квартиру или дом по номиналу должен на одну ступень превосходить автомат на самой нагруженной линии. То есть на вводе в квартиру с электроплитой (40 А) устанавливают общий автомат номиналом 50 А.

Ещё один способ выбрать автомат — измерить сечение проводов отходящей линии. Так, для одножильного медного провода сечением 1–1,5 мм2 подойдёт выключатель на 16 А, для 2,5 мм2 — на 25 А, для 4 мм2 — до 40 А, а для 6 мм2 — до 50 А. Помимо сечения провода, нужно учитывать и характеристики электрооборудования на другом конце линии. Например, каким бы кабелем вы ни подключили обычную бытовую розетку, ее максимум — 16 А, что указано на механизме.

Маркировка автоматических выключателей
На каждом автомате имеется маркировка, которая информирует о его рабочих характеристиках. Остановимся на ней подробнее.
Тип
В бытовом сегменте используются устройства трёх типов: B, C и D. Как правило, по умолчанию выбирают универсальные автоматические выключатели типа C — для общих нагрузок, включая небольшие двигатели (стиральная машина, пылесос, холодильник, маломощный циркуляционный насос и т. п.). Тип B предназначен для бытовых приборов и освещения, но на практике его стоит использовать только для освещения, поскольку никогда не известно точно, что именно будет включаться в розетки. Тип D — это автоматы для защиты линий, питающих устройства с большими пусковыми токами: скважинные, колодезные и мощные циркуляционные насосы, оборудование домашней котельной, моторизованный привод гаражных ворот и т. д. Всё это встречается в индивидуальных домах и никогда — в городских квартирах.
Рабочее напряжение
Маркировка 230/400~ означает, что автомат предназначен для использования в сетях однофазного переменного тока с напряжением до 230 В или трёхфазного с напряжением до 400 В. Это именно то, что нужно в быту и ЖКХ.
Токовые характеристики
На корпусе автоматического выключателя размещены два числа в рамочках, расположенные рядом, — например, 4500 и 3. Первая цифра означает предельную коммутационную способность выключателя — то есть максимальный ток, при сработке от которого автомат не выйдет из строя (не будет подгораний, спаек контактов, повреждений корпуса и пр.). Чем больше предельная коммутационная способность, тем лучше, и у современных автоматов надёжных производителей она не бывает ниже 4500 А.
Вторая цифра — класс токоограничения. Он показывает, как быстро автоматический выключатель отреагирует на возникновение сверхтоков. Устройства класса 3— самые надёжные, при коротком замыкании они срабатывают за время, не превышающее 2,5–6 миллисекунд, и выбирать нужно именно такие.
Защита двух типов
Современные автоматические выключатели должны иметь два типа защиты: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). На устройствах некоторых производителей наличие обоих типов обозначено специальной маркировкой на корпусе. Например, на автоматах IEK^® она расположена прямо на лицевой панели. Здесь наличие на схеме прямоугольника символизирует тепловую защиту, а полукруга — электромагнитную.

Первая срабатывает при превышении по току до 1,45 от номинала автомата. В зависимости от кратности перегрузки время, за которое автомат отключается, составляет от нескольких минут до секунд. Электромагнитная защита срабатывает при КЗ: для автоматов типа B при трёхкратном превышении номинала по току, для типа C — при пятикратном, для типа D — при десятикратном.

Выключатель нагрузки ВН-32 IEK®

Выключатели нагрузки (рубильники) — самый простой тип коммутационного оборудования. Они служат для ручного разрыва цепи. В бытовом сегменте, как правило, используются двухполюсные (сдвоенные) рубильники, которые разрывают сразу и линейный проводник (L), и нейтральный (N). Это гарантирует полную безопасность при авариях и выполнении электромонтажных работ.

По действующим нормативам наличие одного общего выключателя нагрузки на вводе является обязательным. Он должен быть установлен перед электросчётчиком, а общий вводной автомат — после него.

В современных многоквартирных домах часть коммутационного оборудования (общие вводные автоматы, рубильники, УЗО и электросчётчики) расположена в этажных и подъездных шкафах, находящихся в границах балансовой принадлежности эксплуатирующей организации, а в квартирах монтируют индивидуальные щитки для коммутации линий внутриквартирной разводки. В них тоже устанавливают рубильник на вводе. Его номинал подбирается аналогично номиналу вводного автомата.

Выключатель дифференциальный ВД1-63 IEK®

Маркировка у выключателей нагрузки несложная — это номинал по току и рабочее напряжение: 230/400 или 400 В.

Устройства дифференциальной защиты

Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).

Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.

Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.

Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.

Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).

При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n. Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).

Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).

Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство). Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).

АВДТ 32 IEK®

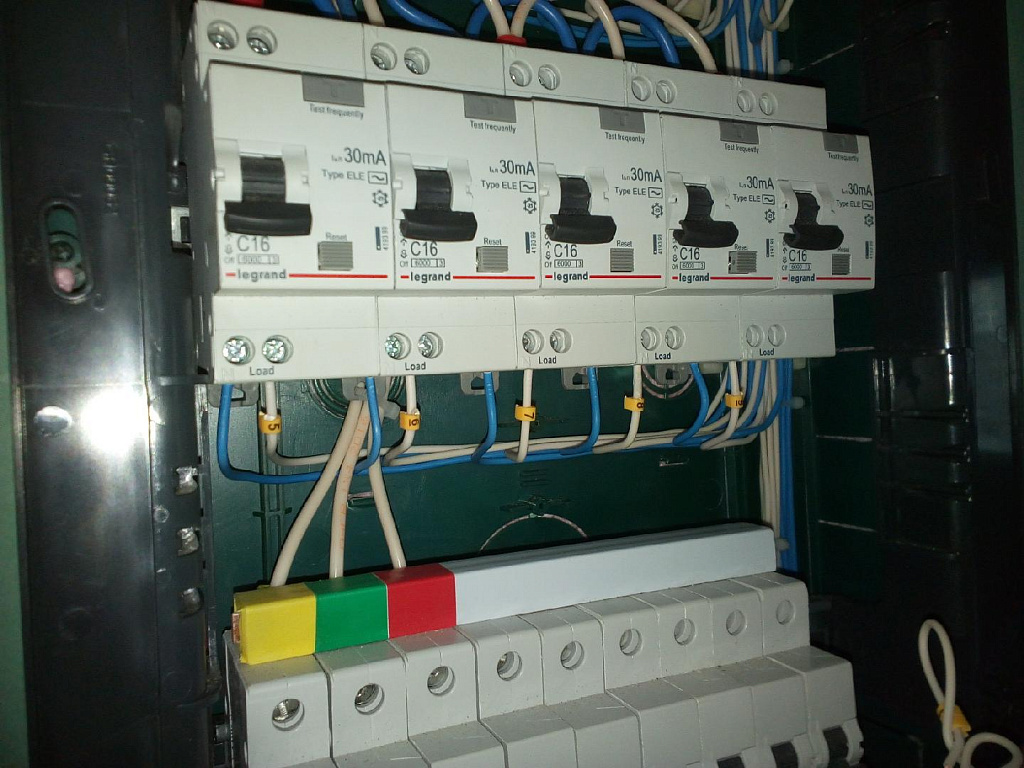

Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.

Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.

Прочие устройства

Помимо перечисленных типов модульных устройств, в распределительном щитке иногда можно встретить и другие. Их подбор достаточно сложен и зависит от конкретной ситуации, поэтому кратко остановимся лишь на их назначении.

Ограничитель импульсного перенапряжения — устройство для защиты внутренних распределительных сетей жилых и общественных зданий от мгновенных скачков напряжения, вызванных ударами молний или техническими причинами. Варисторы в этом оборудовании поглощают энергию импульса и распределяют её в окружающем пространстве в виде тепла, тем самым защищая электрооборудование от скачков напряжения.

Расцепитель минимального/максимального напряжения служит для защиты электроприборов от скачков и провалов сетевого напряжения при плохом качестве электроснабжения. При срабатывании выключает автомат ВА47-29 IEK^® механическим путём, прерывая тем самым электроснабжение.

Реле контроля напряжения — автоматическое устройство с аналогичными функциями. Устанавливается в схеме после автомата и работает автономно от него. Помимо размыкания цепи, производит также её автоматическое замыкание после возврата величины питающего напряжения в рамки допустимых пределов. Некоторые производители, например IEK GROUP, выпускают реле контроля напряжения с возможностью выбора времени и диапазона напряжений срабатывания.

Импульсные реле применяют в сложных схемах управления освещением, в которых вместо обычных выключателей и переключателей используются кнопочные (с возвратной пружиной). Также их используют в схемах с датчиками движения, с возможностью управления одним осветительным прибором из разных точек (или всеми из одной) и т. д.

Контакторы используются для автоматизации различных технологических процессов и управления ими, в том числе в системах освещения, кондиционирования, вентиляции и т. д.

Помимо перечисленных типов оборудования, в электрощитке могут быть установлены и другие дополнительные устройства. Однако их присутствие предполагает наличие сложной схемы управления и необходимой документации, в соответствии с которой производится монтаж или замена.

Выбор модульного оборудования и его монтаж в распределительном шкафу для современной квартиры или дома — сложная задача. Только специалисты смогут грамотно рассчитать нагрузку, определить сечение проводов и подобрать необходимый комплект оборудования. Домовладельцу же стоит обратить внимание на выбор марок электротехнических изделий, ведь именно ему предстоит использовать электрическую сеть.

100 фото и схемы сборки современных электрощитков

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Краткое содержимое статьи:

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Как правильно вводить кабели

Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь.  На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.

В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.

В современных корпусах для завода жил имеются заглушки. Они снимаются после того, как щит установлен в стене. В полученные отверстия вводятся кабели. Вместо заглушек могут быть сальниковые пластины.

Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.

Как сделать электрощиток в гараж своими руками

Электрощиток, устанавливаемый в гараж, должен находиться в любом подобном помещении. Его необходимо иметь при сдаче объекта в эксплуатацию. Такой прибор должен отвечать определенным требованиям. При этом соблюдаются определенные ГОСТы. Именно в их требованиях стоит разобраться подробнее. Кроме того, можно без труда разобраться, как установить электрощиток в гараж своими руками.

Зачем устанавливать электрощиток

При монтаже такого устройства гараж становится полноценным помещением. За счет этого увеличивается его функциональность. При выборе электрощитка заранее продумывается планировка. Ведь при создании такой конструкции определяются объемы электроэнергии, которые будут потребляться. Для обеспечения удобства работы в гараже его делят на несколько зон:

• Основная область – здесь будет находиться сам автомобиль.
• Дополнительная зона, в которой размещают мастерскую и ремонтную яму. В таких комнатах хранят различный инструментарий.

К примеру, сварочное оборудование требуется многим автовладельцам, которые сами проводят ремонт своих транспортных средств. По этой причине электричество в гараже должно устанавливаться не только для освещения. Это требует монтажа качественного электрощитка.

Описание электрощитка

Электрощиток для гаража является эстетичной и удобной панелью, в которой располагается специальное оборудование. За счет его работы возможен прием тока и его распределение.

Внимание! Электрощитки для гаражей изготавливают из специальных материалов. Они оборудуются дверцей, которую обязательно следует запирать. При выходе из гаража электрощиток легко можно будет обесточить.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

• Лучше устанавливать лампы парами – с левой и правой стороны от машины.
• Еще можно расположить источники свет сзади и спереди от машины. Зависит вариант размещения ламп от нужд автовладельца.

  ?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

• Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
• Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик. Он должен выдерживать серьезные нагрузки.
• К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А. Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники. За счет их применения обеспечивается надежность контактов.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Выбор оборудования для прибора

Создавать проект электрощитка в гараже необходимо с построения списка необходимого оборудования. Все приборы, которые будут питаться от сети должны быть учтены:

• система освещения;
• вентиляция;
• приборы бытового назначения;
• различный электроинструмент;
• сигнализация.

Когда список оборудования, которое будет использоваться в гараже, будет составлен, можно начать проект составления. Необходимо учесть, какой будет максимальный ток нагрузки. В некоторых случаях приходится отказываться от различных устройств.

Схема электрощитка

Когда будет выполняться построение сети, следует учесть, что каждый потребитель необходимо подсоединить через аппарат защиты. В щитке должны быть установлены автоматические выключатели. Кроме распределительных автоматов, следует установить вводный автомат. Его выбирают в зависимости от типа сети, от которой осуществляется питание. Если подведение проводки к гаражу осуществляется от однофазной сети, вводный автомат устанавливается на 220 В. В случае с трехфазным вариантом монтируют автомат на 380 В.

Выбирается тип сети в зависимости от потребностей владельцы гаража. К примеру, чтобы подключать сварочное оборудование промышленного типа, потребуется подводить трехфазную сеть.

Подбор предохранителей автоматического типа проводится согласно типу потребителей. Учитываются и их технические характеристики. В паспорте к определенным приборам указываются номинальный ток и напряжение. Ток отключения автомата должен превышать номинальный ток устройства.

Кроме обычных розеток бытового назначения, устанавливаются и дифференциальные автоматы. Другие потребители подсоединяются через простые предохранители. Если приемники входят в одну категорию, их можно подключать к общему автомату. К примеру, это касается системы освещения.

Из всех приборов, которые устанавливаются в гараже, аппарат для сварки представляет собой самого энергоемкого потребителя. По этой причине в случае необходимости его использования следует предусмотреть запас мощности.

Нередко бытовые розетки и освещение необходимо подключать через предохранитель на 16 А. Промышленные аппараты для сварки должны быть соединены с предохранительными автоматами не менее 50 А.

Опытные электрики ориентируются на данные расчетов. Следует учитывать и паспортные характеристики приборов. Кроме того, предусматривается минимум один автомат на 16 А для резерва. Чтобы вести учет электроэнергии, в электрощиток устанавливается счетчик.

Еще один важный момент проектирования – процесс заземления. Как прописано в ПУЭ, для установки в гаражах необходимо использовать систему TN. Необходимо изготавливать систему заземления из прутков диаметром 1,5 см. Они должны быть соединены при помощи стальной полосы.

Затем следует разобраться, каким будет корпус щитка. Может быть выбран открытый или закрытый ящик. Поскольку гараж представляет собой помещение, в котором постоянно присутствуют пары горючих жидкостей, лучше выбрать закрытый корпус. При этом его степень защиты должна быть не ниже IP20.

Сборка электрощитка в гараже

Чтобы собрать электрощиток в гараже, необходимо собрать такой инструментарий:

• отвертки, плоскогубцы, молоток;
• электродрель со сверлами;
• саморезы и дюбеля.

Сначала ящик подготавливают к эксплуатации. Затем в электрощиток необходимо поместить счетчик и предохранительные автоматы. Все оборудование, которое будет расположено в ящике, следует соединить перемычками. Корпус электрощитка следует подключить к контуру заземления.

Теперь можно подготавливать место монтажа щитка. Его не следует размещать в отдаление от точки захода питающего кабеля. Электрощиток следует размещать не ниже, чем в 1,4 м от пола. Следует помнить, что подведение кабеля снаружи к гаражу осуществляется сотрудником службы электросети. Только потом можно начинать разводку электросети в самом гараже от электрощитка.

Отправить комментарий

монтаж счетчиков и автоматов на DIN-рейку

Везде, где для бытовых или промышленных нужд используется электричество, в обязательном порядке есть и электрощиты. С их помощью распределяется и контролируется напряжение на пути от источника к нагрузке. Поэтому сборка электрощитка — это то, что необходимо знать каждому электромонтеру.

Что такое электрощит

Электрическим щитом называется узел передачи и распределения электроэнергии, в состав которого входят устройства защиты, приборы учета и прочие коммутирующие и измерительные приборы. В каждом электрощите присутствуют одна или несколько входящих линий и множество отходящих.

Вводной распределительный электрощит

В промышленной и бытовой электрике распространены электрощиты 2 типов:

1. Щит силовой (ЩС). Предназначен для питания мощных потребителей на предприятиях и обычных, включаемых в розетку электроприборов в быту.
2. Щит освещения (ЩО). Используется для подключения сетей освещения.

к содержанию ↑

Разделение потребителей по группам

В электрическом щитке имеется общий вводной автоматический выключатель. От него провода расходятся по групповым автоматам, которых в трехкомнатной квартире бывает до нескольких десятков.

Групповые автоматические выключатели предназначены для разделения потребителей на отдельные, независимые цепи. Например, через автомат QF3 подключаются розетки в гостиной. От QF4 — ванная комната. А QF5 — освещение квартиры. Для частного дома подобным образом может выполняться отдельная защита цепей освещения на улице или в гараже.

Разделение потребителей по группам позволяет сделать защиту квартиры селективной. Если в розетке гостиной произошло короткое замыкание, отключатся только электроприборы в этой комнате. Освещение и напряжение в розетках других комнат останутся нетронутыми.

к содержанию ↑

Схема электрощита

Для сборки, наладки и дальнейшей эксплуатации щита необходимо составить принципиальную электрическую схему (ПЭС). По правилам она должна присутствовать на внутренней стороне дверцы электрощита. На схеме указываются следующие элементы:

• типы, количество и порядковые номера устройств защиты и счетчиков электроэнергии;
• провода и как они подключаются и взаимодействуют между собой;
• номинальные токи каждого защитного устройства;
• подключение шин заземления, если таковые имеются.

Схема электрического щита для квартирык содержанию ↑

Разновидности электрических щитов

Размеры щита принципиально зависят от количества потребителей электроэнергии, которые от него питаются. Стандартные щиты в доме обычно маленькие. Их наибольшая сторона не превышает 50-60 см (речь о современных щитах типа IEK). Промышленные же щиты бывают высотой с человека и шириной в несколько метров.

Металлический корпус IEK

Существуют отличия и с точки зрения монтажа. Щиты для наружной установки крепятся на стены с помощью дюбелей. Они выпирают от поверхности на 10-20 см. Но существуют и щитки для внутренней установки. Они замуровываются в стены так, чтобы снаружи была только их дверца. В обоих случаях содержимое щитов обязательно должно быть доступно для ремонтного персонала. Как правило, дверца запирается на ключ, идущий в комплекте со щитом.

к содержанию ↑

Щитовое оборудование

Щиты передачи и распределения электроэнергии выполняют множество задач. Защита проводки от перегрузок по току, учет электроэнергии, коммутация потребителей по времени — это лишь малая часть функций, под которые проектируются щитки. Поэтому не менее разнообразно и их содержимое.

Приборы учета электроэнергии

Присутствует в каждом квартирном щите и в некоторых распределительных устройствах подстанций. Счетчик предназначен для учета количества электроэнергии, которое потратил потребитель.

У бытового счетчика на 220 В имеется 4 контакта для проводов. Если подключать пошагово слева направо, то их назначение таково:

1. Lin. Вход питающей фазы вводного кабеля.
2. Lout. Выход фазы на потребителя.
3. Nin. Вход нулевого провода.
4. Lout. Выход нулевого провода на потребителя.

Для установки трехфазного счетчика понадобится подсоединить 8 проводов. Они подключаются с учетом назначения выводов прибора, которое описано в технической документации.

к содержанию ↑

Автоматические выключатели

Устанавливаются на вводе перед счетчиком в каждом бытовом электрощите. Не реже встречаются в промышленных щитах управления. Автоматические выключатели — это самое распространенное устройство защиты от КЗ и перегрузок по току.

На вводе в квартиру устанавливается щит с автоматами на 2 полюса. На отдельные групповые потребители — однополюсные. Также существуют устройства на 3 и 4 полюса.

Задача автоматов состоит в том, чтобы обесточить линию, если в ней произошло короткое замыкание или перегрузка. При КЗ с большими токами, в десятки раз превышающими номинал автомата, он выключается мгновенно. При небольших перегрузках в 1-2 In, автомат сработает через некоторое время.

Модульные автоматы General Electric

Дополнительная информация. Номинальный ток и ток срабатывания автоматического выключателя — это разные вещи. Под номинальным подразумевается тот ток, при котором устройство остается включенным бесконечно продолжительное время. Например, для автомата C16 — это 16 А. Ток срабатывания всегда больше номинального.

к содержанию ↑

Дифференциальные автоматы и УЗО

Также используются в квартирных щитах, но встречаются гораздо реже. УЗО и дифавтоматы, как правило, монтируются в новостройках и при модернизации старых электрических сетей.

УЗО применяется для защиты человека от удара электрическим током. Электронная начинка данного защитного устройства способна понять, что кто-то коснулся провода под напряжением, и мгновенно отключить опасный потенциал. Отдельно выделяют противопожарные УЗО. Они защищают проводку от возгорания, но работают по аналогичному принципу.

Дифавтомат — это комбинированное устройство. Оно объединяет в одном корпусе функционал автоматического выключателя и устройства защитного отключения.

к содержанию ↑

Реле контроля напряжения

Относится к классу устройств защиты. Реле контроля предохраняет потребителя от чрезмерных просадок или скачков напряжения, которые способны повредить дорогостоящую бытовую электронику. РКН особенно актуально для небольших городов или удаленных населенных пунктов, где напряжение непредсказуемым образом способно гулять в самых широких пределах.

В электрическом щитке это устройство устанавливается после вводного автомата и прибора учета. Если вольтаж выходит за допустимые пределы, оно отключает питающий фазный провод. Реле контроля напряжения имеет настройку рабочего диапазона. То есть, возможно самостоятельно указать, при каком напряжении в сети квартира подключена, а при каком отключается.

к содержанию ↑

Заземляющая и нулевая шина

Нулевая и заземляющая шины применяются для удобства монтажа и наглядности схемы щита в собранном виде. Использование этих элементов является требованием ПУЭ. Поэтому они предусмотрены в большинстве современных электрощитов.

Заземляющая шина подключается к контуру заземления здания. На схеме она обозначается латинскими буквами PE. А непосредственно в щите к заземляющей шине подключаются провода желто-зеленого цвета. В домах со старой проводкой PE шина может отсутствовать.

Нулевая шина электрически соединена с нулевой жилой вводного кабеля и нейтралью трансформаторной подстанции. Она необходима для работы бытовых однофазных электроприборов. На схеме обозначается буквой N. А в щите к ней подсоединяются провода голубого или черного (реже) цвета.

Важно! Если прикоснуться к нулевой шине, то током не ударит (не проверять). Однако, работая с ней, необходимо соблюдать особую осторожность. Если отключить от N шины приходящий на нее общий нулевой провод, то по квартирам, питаемым от щита, пойдет напряжение до 380 В. При этом у некоторых жильцов с большой вероятностью сгорит часть дорогой бытовой техники. А вина ляжет на человека, по ошибке откинувшего общий ноль.

к содержанию ↑

Гребенчатая шина

Предназначена для быстрой, простой и интуитивно понятной сборки электрощита. Гребенчатая шина — это, по сути, перемычка. Она устанавливается в горизонтальные ряды автоматических выключателей для их одновременного подключения.

Если имеется 10 стоящих в ряд автоматов, и на каждый необходимо подать фазный провод, то достаточно 1 гребенки. Раньше для этого приходилось своими руками изготавливать специальные перемычки.

Шина-гребенка RX Legrand

Гребенчатая шина изготавливается из меди. По желанию ее можно самому подрезать до нужных размеров или удалить кусачками лишние выводы (зубы). Снаружи гребенка изолируется слоем пластика, что делает ее намного безопаснее устаревших перемыче

критерии выбора и марки проводов

Содержание статьи:

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

• ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
• ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
• ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

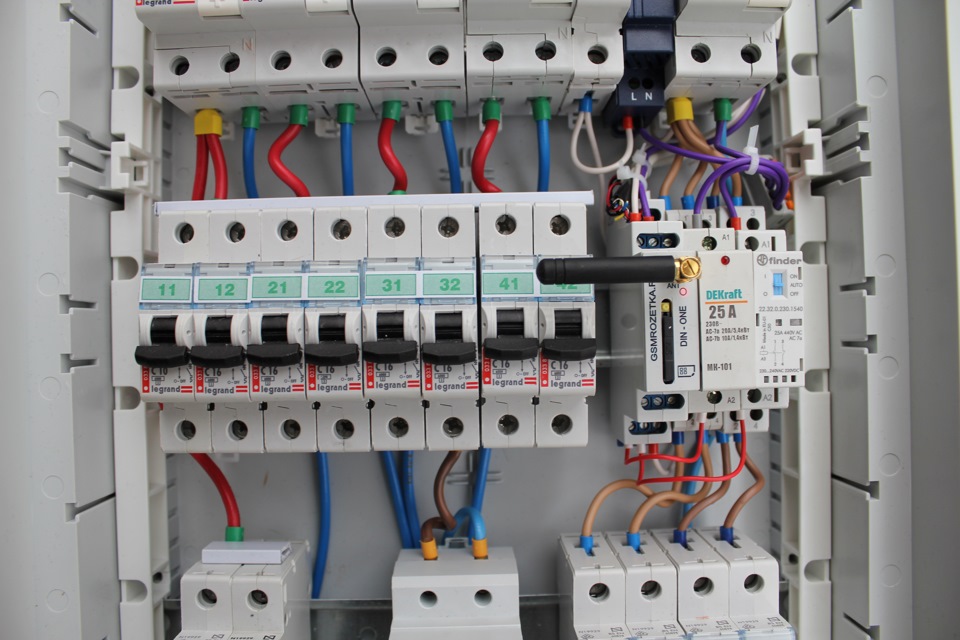

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

• Изоляция не должна попасть в прижим.
• Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
• Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

Тексты песен, содержащие термин: коммутатор

Текст:

 Должен получить свою игру
Если вы хотите ее обмануть

Саутсайд можно ли коммутатор  ?
Сделай йо, сделай йо  коммутатор
Попасть в ловушку коммутатора
Это

  Коммутатор  Сьюзен, ты не дашь мне линию
Мне нужен врач, позвони 999
В первый раз я взял свой телефон
Я влюбился в твой звонкий

  Коммутатор  Сьюзен не дает мне линии
Мне нужен врач, позвони 999
В первый раз я взял свой телефон
Я влюбился в ваш звонок

 вы играете в игры, щенок, не пытайтесь это отрицать

Звоню тебе по телефону, но он был отключен
  Коммутатор  оператор получил наименьший общий доминатор

 Я бегаю по радиомолчанию
Я позволяю записи говорить
Я измельчаю документ
Коммутатор   горит
Я больше не принимаю звонки

 Наушники
Коммутатор  человека  и интерфероны
Мы играем на нем, как Newcleus
Я известен как Кадуцей

Мечтают ли андроиды об электрических овцах?
Что ж,

 блох
И всех беспокоят промышленные заболевания
На распределительном щите  паника.  языки завязаны в узлы.
Некоторые сочувствуют, некоторые выходят

 для него
Она упадет

Она носила коктейльное платье своей матери
С седельной обувью
Она была хорошенькой и маленькой
Работала на коммутаторе
Вниз

 Горсть пустых вздохов
Оператор всю ночь

Читатель между ложью
С мечтой полмира
Я вижу твоими глазами
Коммутатор   дышащий

 настраивая фокус, я попадаю в ножи

Все эти дни держался перед моим взором
В то время как посторонние сигналы продолжали заливать коммутатор
Прошел весь этот путь для

 Любить себя не задумываясь
Кто-то другой держит нижнюю карту

Вырасти ты
Вырасти меня
Выросли вместе
Свободно быть

Подключен к коммутатору

 Любить себя не задумываясь
Кто-то другой держит нижнюю карту

Вырасти ты
Вырасти меня
Выросли вместе
Свободно быть

Подключен к коммутатору

 друга становятся врагами
И грязные ниггеры получили тенденцию
Вы должны смотреть то, что хотите
Я надеюсь, что это на коммутаторе
Когда я пытаюсь сказать

 телефона
Я знаю, что очередь поговорить с тобой длинная
миллионы звонков на ваш коммутатор
и есть только один из вас, господин
так что Има довести это до конца
пожалуйста

Коммутатор

 а
Со скрещенными и запутанными линиями
Довольный замешательством
Это вставлено в мою голову
Я не знаю что происходит
Это работа оператора, а не моя
Я

 гигиенический Weetabix
Чтобы высушить слезы

Мой разум как коммутатор
Со скрещенными и запутанными линиями
Довольный замешательством
Воткнул в голову

 Или электрическое искажение по ходу зрительного нерва.Но более загадочными являются магнитные осмотики.
Шатается внутри серого фильтра Hi-Falutin , распределительный щит

 Heaven - это коммутатор  , с которым хочется бороться
Она даже будет скучать по тебе, если ты научишь ее зрению
Политик власти, склоняющийся вправо
Ребенок получил

 я никогда не перезвоню
  Коммутаторы  готово и закрыто на вечер Я тебе сказал, что

Разве ни один оператор в городе не свяжет тебя со мной
Оставить

 собственных отруба
 Коммутатор  Щиток  и у меня свои стойки
Я знаю, ты слышишь мое пришествие, так что лучше послушай
И получить этот старый стиль, пока я ссаю тебя

 с вилами
Джон Уик
Убейте всех убийц на коммутаторе
Несчастный случай убийства топора
Текстовые слова с текстурой
Абсурд-топор отслеживает убийство, как будто я

 Ты получил мою любовь через телепатическую пустыню?
  Коммутаторы  корродируют в микроволнах
Вы получили мою любовь через

Часто задаваемые вопросы — Дизайн главного распределительного щита

В: Что такое австралийский стандарт для главных распределительных щитов?

Текущий австралийский стандарт — AS / NZS 3439.1: 2002, происходящий из IEC 60439. Новая серия стандартов AS / NZS 61439 заменит текущий стандарт в 2020 году, если новый стандарт будет опубликован в 2015 году.

В: Что подразумевается под ТТА?

Типовой испытанный узел (TTA) — это низковольтное распределительное устройство и устройство управления, работоспособность которого проверена в соответствии с AS / NZS 3439.1

.

В: Какие типовые испытания необходимо провести для подтверждения соответствия?

• проверка пределов превышения температуры
• проверка диэлектрических свойств
• проверка устойчивости к короткому замыканию
• проверка эффективности схемы защиты
• проверка зазоров и путей утечки
• проверка механической работы
• проверка степени защиты и внутреннего разделения

В: Можете ли вы заявить, что сборка прошла типовые испытания, если конструкция распределительного щита отличается от проверенной конструкции или были внесены изменения для различных приложений?

№Если в компоненты распределительного щита вносятся изменения, новые типовые испытания должны проводиться только в той мере, в какой такие модификации могут отрицательно повлиять на результаты семи типовых испытаний, перечисленных выше.

В: Что подразумевается под PTTA?

Узел, прошедший частичные типовые испытания (PTTA), представляет собой низковольтное распределительное устройство и устройство управления, содержащее как устройства, прошедшие типовые испытания, так и не прошедшие типовые испытания. В этой конструкции необходимо получить устройства, не прошедшие типовые испытания (например,расчетом и т. д.) из испытанного типа. Эта конструкция распределительных щитов в основном используется, поскольку невозможно охватить все возможные конфигурации в ваших типовых испытанных устройствах, и поэтому индивидуальные распределительные щиты, полученные на основе типовых испытанных устройств, более практичны в реальных приложениях.

В: Нужно ли вам проводить какие-либо другие испытания, даже если у вас есть сертификаты типовых испытаний ?

Да. Каждый распределительный щит должен пройти плановые испытания (4 испытания) у производителя (например,Коммутаторы Дара). Текущие испытания предназначены для выявления дефектов материалов и изготовления и включают следующее:

• Осмотр распределительного щита, включая осмотр электропроводки и, при необходимости, проверку работоспособности электрооборудования
  • Должна быть проверена эффективность механических исполнительных элементов, блокировок, замков и т. Д.
  • Провода и кабели должны быть проверены на правильность прокладки, а устройства — на правильность монтажа
  • Визуальный осмотр также необходим, чтобы убедиться в соблюдении предписанной степени защиты, путей утечки и воздушных зазоров.
  • Соединения, особенно резьбовые и болтовые соединения, должны быть проверены на адекватный контакт, возможно, путем выборочных испытаний.
  • соответствие распределительного щита электросхемам, техническим данным и др.
  • В зависимости от сложности распределительного щита может потребоваться осмотр проводки и проверка работоспособности электрических компонентов.
• Диэлектрические испытания

Все электрическое оборудование распределительного щита должно быть подключено для испытания, за исключением потребляющих ток устройств, таких как обмотки, измерительные приборы и т. Д., Которые будут отключены во время испытания. Испытательное напряжение выбирается в соответствии с таблицей 10 стандарта AS / NZS 3439.1: 2002. (например, для приложений 690 В испытательное напряжение будет 2,5 кВ)

• Для испытания либо все цепи должны быть замкнуты, либо испытательное напряжение должно быть последовательно приложено ко всем частям.
• Испытательное напряжение прикладывают между токоведущими частями и токопроводящими конструктивными частями НКУ.
• Тест считается пройденным, если нет прокола или перекрытия

• Проверка мер защиты и непрерывности цепей защиты
  • Должны быть проверены защитные меры по защите от прямого и косвенного прикосновения.
  • Резьбовые и болтовые соединения должны проверяться на адекватный контакт, возможно, путем выборочных испытаний.
• Проверка сопротивления изоляции
  • измерение изоляции с помощью прибора для измерения изоляции при напряжении не менее 500 В должно быть выполнено
  • В этом случае испытание считается удовлетворительным, если сопротивление изоляции между цепями и открытыми токопроводящими частями составляет не менее 1000 Ом / В на цепь относительно номинального напряжения относительно земли этих цепей.
  • В порядке исключения предметы, которые, в соответствии с их особыми требованиями, являются потребляющими ток аппаратами (например,грамм. обмотки, измерительные приборы) при приложении испытательного напряжения или не рассчитанные на полное испытательное напряжение, должны быть отключены соответствующим образом.

Q: Как рассчитать размер распределительной шины для 10 цепей при отсутствии фактического

Switchboard Games

«Нашим командам понравилось мероприятие по викторине. Мы смогли расслабиться, насладиться виртуальным духом товарищества и немного посмеяться! Мероприятие было хорошо организовано, по разумной цене и доставило много удовольствия.Еще раз спасибо за то, что вы были таким замечательным хозяином ».

Дженнифер Нагель
Greystar — старший директор по недвижимости

«Нашим жителям очень понравилась виртуальная ночь игр, которую мы организовали с Switchboard Games! Было удивительно видеть, как люди смеются, улыбаются и веселятся в это трудное время, которое мы все переживаем. Мы настоятельно рекомендуем попробовать это мероприятие, чтобы ваши жители помогите им общаться друг с другом, пока мы все застряли дома.»

Шеннон Дезек
Alliance Residential — Бизнес-менеджер

«Switchboard Games была ФАНТАСТИЧЕСКОЙ компанией, с которой можно было работать в эти сумасшедшие времена! Практический творческий подход к запуску мероприятий стал новой задачей, с которой мы все сталкиваемся, но они устраняют все препятствия и позволяют легко наслаждаться игрой. весело! Использование Switchboard Games было отличным способом поддерживать интерес наших жителей, сохраняя при этом чувство общности здесь, в наших отелях! Спасибо, Switchboard Games, за то, что сняли всю работу с нашей тарелки и позволили нам создавать веселые новые воспоминания с нашими жителями! »

Lindsay Bogati
Fairfield Residential — Координатор обслуживания резидентов для 3 сообществ

«Я менеджер высотного жилого дома, и мы устроили игровой вечер в местном ресторане с Райаном и Switchboard Games, и мои жители были в восторге.Райан был замечательным хозяином, и его нестандартное мышление, направленное на создание чего-то настолько увлекательного и интересного для людей, действительно сблизило наших жителей и завело несколько новых друзей. Я с нетерпением жду возможности сделать это снова и настоятельно рекомендую использовать его на вашем следующем мероприятии ».

Эмбер Пералес
Управляющий — ICON Condominiums

«Как хозяин нескольких отдельных групп микшеров, я всегда пытаюсь придумать новые способы, чтобы помочь моим участникам смешиваться и общаться.

Совместная работа и посещение вечеринки для пары игр, организованной Switchboard, было идеальным способом облегчить беспокойство, неловкость и дискомфорт в атмосфере миксеров. Они также облегчили мне как хозяину процесс фасилитации. Я настоятельно рекомендую посещать их мероприятия (это действительно отличный способ завести новые знакомства), и если вы хотите организовать мероприятие сообщества, сотрудничайте с ними, чтобы узнать, как они могут помочь ».

Ruby Le
Good Gentleman President / Single Social Органайзер SD Introverts

«Я провел много мероприятий на разных площадках Сан-Диего, и каждый раз, когда я добавлял Switchboard Games, это поднимало мероприятие на новый уровень.Постоянно видеть, как гости улыбаются, и получать удовольствие, возвращая их к классическим играм; сделали эти мероприятия более интересными и приятными для всех. Эти игры — автоматический ледокол, превращающий даже самого застенчивого гостя в социальную бабочку. Я никогда не сомневаюсь в том, чтобы использовать Switchboard Games при любой возможности ».

Ник Алонзо
Theater Box Сан-Диего — менеджер по маркетингу и продажам

«Switchboard Games» является синонимом «гарантированного веселья»! Они очень тщательно подходят к организации своих мероприятий, гарантируя, что все участвуют и прекрасно проводят время.Идея взять классические игры и сделать их вертикальными — гениальна! Обстановка идеально подходит для группового взаимодействия по системе «все включено» и защищает игры от утечки еды или напитков. Switchboard Games действительно выводит нетворкинг и социальные мероприятия на новый уровень! »

Донна Каллахан
Mission Brewery Events Manager

«Switchboard Games подняла наше мероприятие на новый уровень. Оно добавило забавный, столь необходимый интерактивный элемент, который понравился всем нашим гостям! С Райаном было здорово работать, и я очень рекомендую Switchboard Games для любого мероприятия.»

Кейтлин Марр
Quartyard San Diego Events Manager

«У нашей пивоварни была вечеринка по случаю годовщины рождения, и игры-переключатели были невероятным дополнением. Мы не были уверены, как наша обычная клиентура получит вертикальные игры, но всем они понравились! пивоварня и отлично похвалили нашу вечеринку.Я очень рекомендую хотя бы попробовать, вы будете удивлены, насколько люди их любят.С Райаном было так легко работать. Он был отзывчивым, своевременным и очень представительным. В целом, отличный сервис, отличный опыт, и мы обязательно будем использовать их снова для будущего мероприятия ».

Ханна Прузански
Bay City Brewery Events Manager

«Switchboard Games сделали наше церковное мероприятие для синглов успешным! Мы собрали вместе более 50 человек, которые не знали друг друга, играли в Switchboard Games пару часов, и к концу вечера все стали друзьями со всеми.Райан и его команда сделали весь вечер таким простым для нас; Они забронировали место проведения, все настроили и настроили игры специально для нашей группы.
