Самодельный паяльный фен: Как сделать фен для пайки микросхем своими руками

Содержание

Как быстро переделать паяльник в паяльный фен

Для ремонта и сборки микросхемам требуется паяльный фен. Он позволяет паять и демонтировать миниатюрные SMD-компоненты разогревая припой локально в выбранной области. При его отсутствии выйти из ситуации можно на время или на постоянную основу переоборудовав в фен обычный электрический паяльник.

Материалы:

паяльник;
вентилятор улитка;
изолента;
тонкая проволока;
фольга;
источник питания 12 В.

Переделка паяльника в фен

Из паяльника нужно удалить лишние для фена детали. Сначала демонтируется рукоятка для извлечения внутреннего стержня, который кроме поддержки кабеля питания никакой важной функции не выполняет.

Также потребуется вытащить жало. Снятые детали не выбрасываются. В дальнейшем их можно поставить обратно, если потребуется паяльник.

Ручка инструмента устанавливается обратно. Важно, чтобы она выполняла функцию трубки, поэтому если рукоятка заглушена или имеет очень маленькое отверстие, то ее край придется отпилить.

Выходящий из рукоятки кабель питания подгибается и приматывается скотчем или очень липкой изолентой. К торцу трубки прикладывается выдув от улитки вентилятора. Тот также приматывается скотчем.

Такого крепления вполне достаточно, поскольку на вентилятор не будет оказываться механической нагрузки. Нужно плотно замотать лентой стык с паяльником, чтобы весь воздух из вентилятора выходил четко в трубку.

Если при разборке паяльника пришлось обрезать часть провода с вилкой, то теперь его можно скрутить обратно, а лучше припаять Место соединения надежно изолируется. Чтобы провода от улитки и спирали паяльника не болтались, их можно подвязать к одной из проушин на вентиляторе.

На корпусе паяльника прямо перед рукояткой есть вентиляционные отверстия. Для фена они не нужны. Чтобы их закрыть, достаточно намотать полоску фольги и затянуть ее проволокой.

Для работы паяльного фена необходимо включить его в розетку, а также подключить вентилятор к источнику питания 12В. Улитка будет продувать воздух через корпус с нагревательной спиралью, давая на выходе более чем достаточно тепла для плавки припоя.

Самодельное устройство не такое удобное в работе как фабричный паяльник, но оно бесплатное, при условии наличия улитки. В любой момент его можно обратно оснастить жалом даже без демонтажа вентилятора. Главное не забывать снимать фольгу на вентиляционных отверстиях. Для любительской пайки плат такого оборудования вполне достаточно.

Смотрите видео

Паяльный фен своими руками. И немного теории.

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Полученные параметры

Мощность нагревателя 110 ватт.
Напряжение питания регулируемое в пределах 24,2 вольта.
Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.
Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 — 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось. В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор. Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя — дуть по прямой. Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него. Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать» воздух в стороны, тем самым создавая давление. (Ох уж эти «кострюлеры» из гугла, рисуют то, чего не понимают сами).

Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.

Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.

Крыльчатка, естественно, работает на «вдувание» воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.

Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.

Если будете создавать турбинку, как я предложил, при выборе основы для вентилятора предпочтение следует отдавать малогабаритным, с большой скоростью вращения, желательно прямыми лопастями (с саблевидными будет работать хуже). Лопастей чем больше тем лучше. Чем круче их наклон (угол атаки) тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 ватт . Диаметр крыльчатки 37 мм. Используйте, что найдете. Экспериментируйте.

Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя», а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.

Мой гибридный компрессор крупнее.

Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.

В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео (с чужого ютуб-канала):

Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора. Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.

Внутрь стаканчика от 18650 уложена слюда. Спираль наматывал на пластинке стеклотестолита шириной 14 мм. Нихром диаметром 0,4 мм. Я намотал 16 витков. Будете ориентироваться на другое напряжение питания, количество витков придется подобрать. Концы отогнул под 90 градусов. Концы оставьте подлиннее, потом обрежите по месту. И эту спираль надо одеть на керамическую трубочку. Покупал на Митинском радиорынке в свое время. Диаметр 4 мм. Подойдет в принципе почти любая, только если диаметр сильно отличается, возможно придется поэкспериментировать с шириной пластинки для намотки. Один конец спирали пропускают через керамическую трубочку. Спираль , надетую на керамическую трубочку надо «перекрутить», смещая каждый следующий виток относительно предыдущего. Сумеете раскрутить эти 16 витков на пару оборотов – неплохо. Поскольку длинна спирали невелика, надо стремиться расположить ее равномернее. Для усиления прогрева воздуха, я дополнительно вставил крыльчатку из оцинкованного железа (можно жесть), которая дополнительно закручивает поток воздуха против вращения спирали, улучшая теплообмен. И заодно служит для некоей центровки керамической трубки внутри стакана. Полученная спираль должна свободно вставляться внутрь стаканчика со слюдой. Но желательно чтобы она там сильно не бултыхалась. У меня вставляется плотно достаточно.

На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.

Дальнейшее «тело» собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.

Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.

На снимке спираль закручена еще не полностью.

В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.

На выходе.

В сборе.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.

Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.

Паяльная станция с феном своими руками из доступных деталей дома

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Паяльный фен: что это?

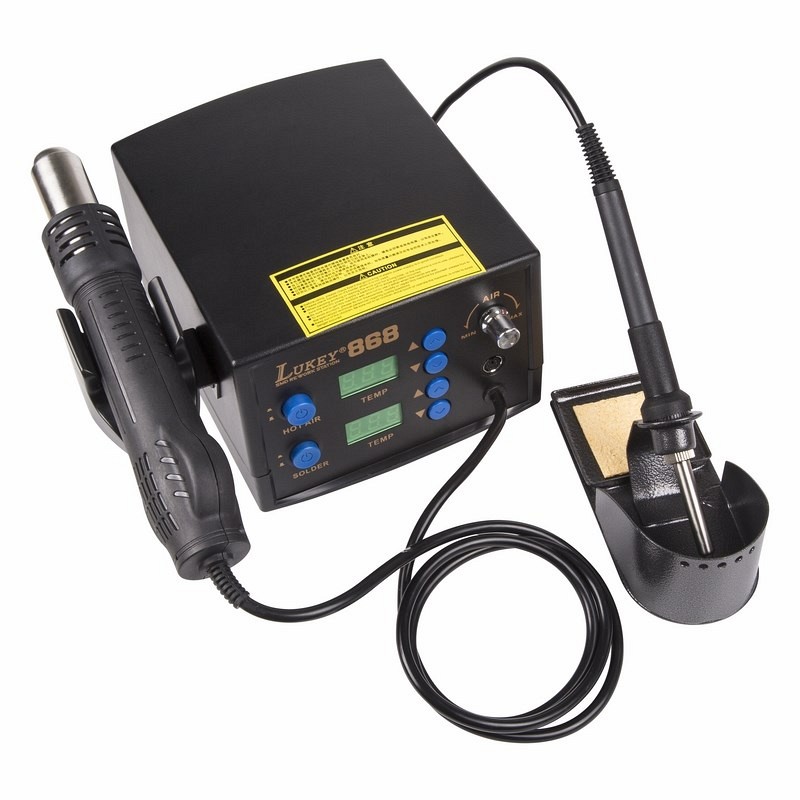

Паяльная станция – это специальное оборудование, способное разогреваться до очень высоких температур и позволяющее очень быстро нагреть металлические отводы. Это устройство обладает весьма примитивной конструкцией, поэтому разобраться с ним сможет не только профессионал, но и начинающий радиолюбитель.

При этом паяльные фены используются совместно с другим оборудованием, поскольку при работе с прибором его необходимо направлять с точностью до миллиметра. В этом случае отличным решением станет паяльная станция с феном, своими руками которую можно сделать без особых проблем. Подобные приспособления считаются полупрофессиональными и могут использоваться для выполнения большого количества задач различного уровня сложности.

Мелкие подробности

Заглянем под вентилятор, чтобы увидеть, как спираль подключена к кабелю. Конструкция получилась весьма ремонтопригодной. Достаточно открутить всего несколько винтов, чтобы заменить спираль, например, для того чтобы подогнать сопротивление спирали под напряжение уже имеющегося источника питания.

К кабелю нагревателя я припаял лепестки, но можно было свернуть концы проводников в колечки и залудить их, точно так же, как мы это делаем, когда меняем разборную сетевую вилку.

Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Поэтому, я изготовил вот такую подставочку для фиксации фена на столе. Хомутик с незамкнутым периметром позволяет надёжно удерживать фен, а при необходимости легко изъять его из подставки.

Вот такой паяльный фен получился.

Основные различия между паяльными фенами

Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:

диаметр жала;
мощность;
производительность системы активного воздушного охлаждения;
максимальная рабочая температура.

От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание.

Полученные параметры

Мощность нагревателя 110 ватт.
Напряжение питания регулируемое в пределах 24,2 вольта.
Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет. Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

Конструктивные особенности

Паяльные фены позволяют расплавлять пластик и различные металлы с невысокой температурой плавления. Размягчение сплавов осуществляется посредством обдува горячим воздухом, который нагревается специальной спиралью. Из чего может быть создана паяльная станция с феном своими руками? Atmega328, например, как и любое другое аналогичное устройство, состоит из следующих элементов:

корпус;
нагревательный элемент;
нагнетатель воздуха;
ручка;
выключатель.

Некоторые приборы также могут быть оснащены датчиком и регулятором уровня нагрева, а также специальными насадками, позволяющими выполнять паяльные работы различного уровня сложности.

Принцип работы

Поток горячего воздуха концентрируется в камере, которая обвита с помощью проволочки из меди и фольгированной бумаги. Через вставленную трубку из стали выталкивается воздух из компрессора. Самоделка не предоставляет возможности регулировать температуру, и поэтому воздушный поток можно контролировать при помощи интенсивности обдува, прижав или отпустив трубку, через которую, проходит воздух.

На корпусе есть регулятор обдува

При изменении скорости, меняется и температура. Методом проб и ошибок, можно подобрать необходимую температуру для плавления припоя и начать выпаивание.

Самодельный термофен конечно не заменит станцию для выпаек, но поможет легко справиться с трудностями во время спаивания очень мелких радиодеталей.

Изготовление паяльной станции из подручных средств

Каждому человеку, хоть немного владеющему познаниями в области электроники, будет по силам сделать такое устройство, как самодельная паяльная станция с феном. Своими руками из подручных средств создать его не составит труда. На роль корпуса подойдут любые старые или нерабочие устройства, а также стальная трубка. В процессе работы с оборудованием корпус будет нагреваться до критических температур, поэтому чтобы с ним было можно работать, трубку следует обмотать специальным материалом, устойчивым к высоким температурам.

Что паяют с помощью данного инструмента

В бытовых условиях его использование незначительно. Прибор направлен на качественное и быстрое выполнение большого объема работ. Зачастую мужчины, производящие ремонт бытовой техники и паяющие радиодетали в быту, и вовсе не знают о его существовании. Кроме пайки микросхем, можно выполнить еще большой ряд работ.

Можно обрабатывать линолеум

Например, это устройство часто используется при ремонтных работах, а именно:

В процессе укладки линолеума.
Материалов с плёночным покрытием.
Пайки пластмассы и других материалов, которые легко поддаются плавкости при высоких температурах.

Можно запаивать пакеты

Важно! Стоит помнить о правилах личной безопасности.

Стационарное устройство

Паяльные станции также могут быть стационарными. В этом случае они фиксируются на рабочем месте для повышения устойчивости и удобства при эксплуатации. Такое оборудование может быть оснащено специальным подвижным механизмом, позволяющим не двигать плату во время пайки.

Может быть сделана из старого аппарата для сушки волос паяльная станция с феном своими руками. «Ардуино» – платформа с открытым исходным кодом, которая позволит быстро и легко создать любое электронное устройство. В этом приборе в качестве нагревательных элементов используются слюдяные пластины. Температура плавления этого металла очень высокая, поэтому он отлично выдерживает любые нагрузки. Что касается нагревательных спиралей, то подойдут любые, которые изготовлены из мягкого металла. Оптимальным вариантом станет нихром.

При изготовлении паяльной станции большое внимание следует уделять мощности нагревательных элементов. Ее нужно рассчитать таким образом, чтобы прибор быстро расплавлял металл и не повреждал при этом микросхему. Также решить проблему поможет регулятор мощности фена паяльной станции. Своими руками можно будет вручную регулировать температурный режим работы оборудования.

Преимущества и недостатки фена

Основным преимуществом фена для пайки является способность работать с различными металлами и материалами, поддающимися плавлению. Струя воздуха позволяет нагреть и спаять поверхности. Микросхема, основной конёк паяльного термофена. Его также можно использовать и в быту для различных целей. Позволяет выдать высокий температурный предел 800 0С. Прибор термоустойчив.

Обработка олова устройством позволяет делать шарики для пайки

Недостатков, относящихся к фену для пайки, практически нет. За исключением его дороговизны, и в следствии малодоступности.

Паяльная станция из паяльника

Отличной альтернативой для корпуса устройства станет старый паяльник, вернее его корпус, а все внутренности следует полностью вынуть. Делать это нужно очень осторожно, чтобы ничего не повредить. Помимо корпуса, также будет нужна галогенная лампа на 2 кВт. Из нее необходимо сделать кварцевый изолятор. Для этого при помощи алмазного резака по стеклу обрезаются концы, в результате чего получится трубка, на один конец которой надевается технологический сосок, а в нем уже проделывается отверстие под нагреватель. В качестве нагревательного элемента в оборудовании будет выступать нихромовая пластина. Ее толщина должна быть не более 0,7 миллиметра, в противном случае очень долго будет остывать паяльная станция с феном.

Своими руками устройство сделать дешевле, но необходимо придерживаться определенной последовательности действий:

Кварцевый изолятор осторожно помещается в спираль.
Чтобы прибор не слишком нагревался в процессе работы, изолятор обматывается фольгой.
Далее нагревательный элемент помещается в корпус паяльника и закрепляется при помощи провода со стороны ручки.
Сюда же помещается подготовленная ранее конструкция, которая предварительно обматывается асбестовым шнуром, обеспечивающим ей лучшую посадку в корпусе.
В ручке располагается шланг, отвечающий за подачу воздуха, который подключается к компрессору.

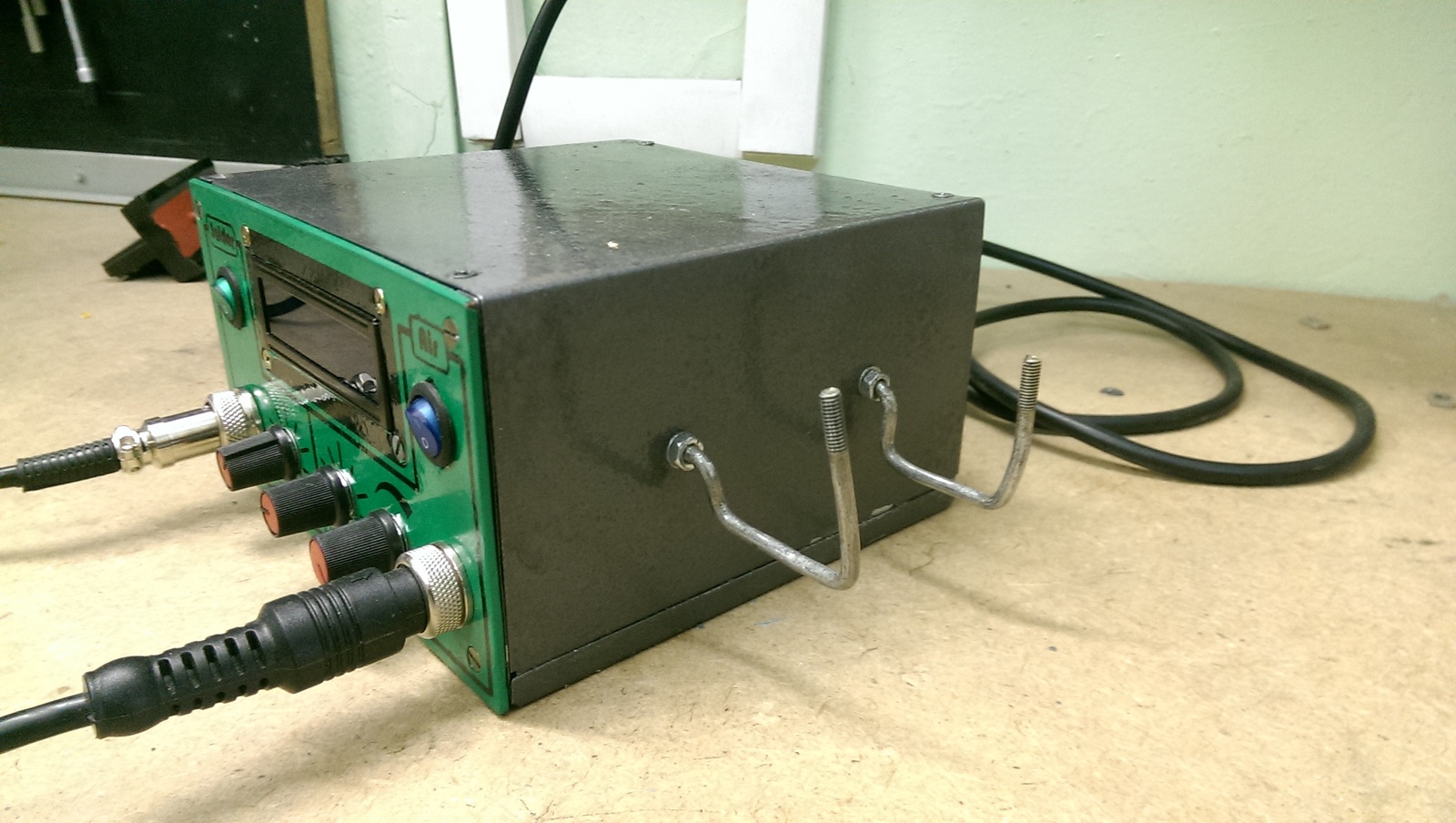

Вот, собственно, и все – аналоговая паяльная станция с феном своими руками полностью готова к использованию.

Основные детали и материалы

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали. Этот приём показан в видеоролике>>>

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

Из цилиндра пятиграммового шприца изготовим ручку фена.

Каких ошибок стоит избегать в процессе сборки?

Многие новички ошибочно полагают, что для изготовления паяльного фена достаточно только нагревательного элемента и вентилятора. Поэтому чаще всего они делают это оборудование из обычного фена. Однако в этом случае невозможно будет расплавить даже олово, не говоря уже о более твердых металлах.

Существует способ увеличения температуры нагрева путем уменьшения скорости вращения вентилятора и диаметра отверстия, однако в этом случае нагревательный элемент слишком сильно нагреется и может выйти из строя, а корпус и вовсе расплавится.

Разновидности паяльных станций

Все устройства подразделяются на два типа:

Турбинная паяльная станция с феном своими руками создается достаточно быстро. В ней за движение воздуха отвечает электромотор.
Компрессорные приборы собираются на базе компрессоров.

В первом случае создается мощный поток воздуха, а во втором воздух движется более направлено, благодаря чему есть возможность использования различных насадок. По своему принципу работы оба типа станций ничем не отличаются и являются полностью идентичными.

Назначение самодельного фена

Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства.

Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.

Пайка схемы феном

Как сделать устройство?

Паяльная станция с феном своими руками может быть изготовлена в домашних условиях из подручных материалов, которые только можно найти в гараже. Основой для оборудования послужит бытовой фен, от которого нам будет нужен корпус. Роль нагревательного элемента будет выполнять спираль, а для обеспечения постоянного потока воздуха потребуется маленький вентилятор, который фиксируется на ручке фена.

Для изготовления спирали берется нихромовая проволока, которая закручивается в спираль с небольшим расстоянием между витками. Для основания лучше брать любой металл, который плохо проводит тепло. При наматывании спирали необходимо оставить несколько сантиметров на основании свободными. Это место нужно будет обмотать жаропрочной тканью, чтобы можно было брать паяльную станцию в руки в процессе работы с ней. Сопло лучше всего выбрать керамическое или фарфоровое, а для увеличения КПД создают термозащиту.

После завершения сборки паяльный фен чем-то отдаленно будет напоминать пистолет. Для повышения удобства эксплуатации прибора его можно прикрепить к специальному держателю. Чтобы самодельный паяльный фен соответствовал всем правилам безопасности, все оголенные провода нужно обязательно заизолировать. В самом конце устанавливается выключатель, и подключается сетевой провод, после чего можно приступать к тестированию оборудования. Как оказалось, сделать паяльную станцию в домашних условиях просто. Самое главное – придерживаться инструкции и соблюдать технику безопасности.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

нанесение припоя или паяльной пасты на место предполагаемого монтажа;
установка микросхемы на посадочное место;
прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

равномерно прогреть все контакты;
аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Немного о разъеме

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

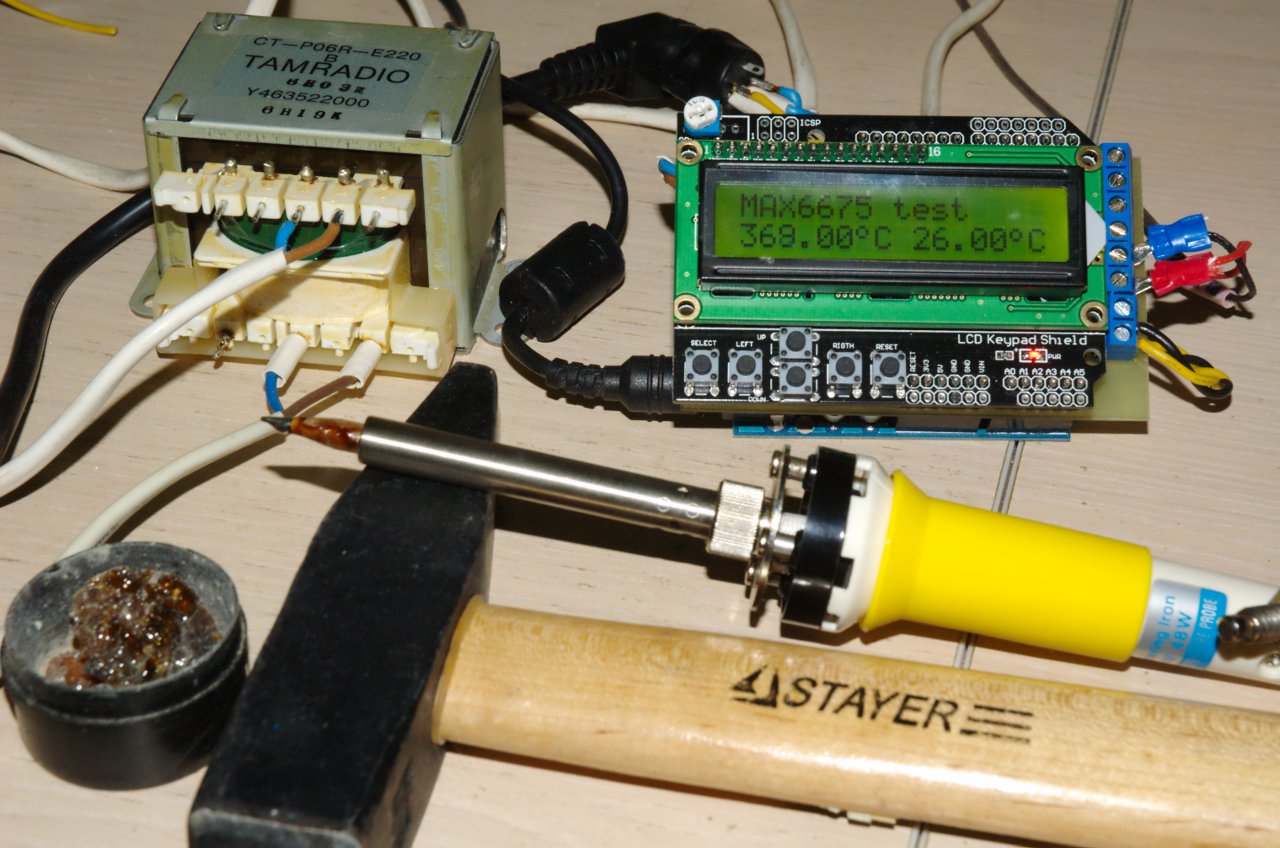

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

спираль нихрома;
керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Немного о питании

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Обзор цен

Купить паяльный фен можно в любом электротехническом магазине, его цена зависит от марки и типа устройства. Рассмотрим, сколько стоит станция LUKEY 852D+:

Город	Стоимость, у. е.
Екатеринбург	40
Челябинск	40
СПб (Санкт-Петербург)	45
Новосибирск	40
Минск	45
Москва	45

Оплата, в зависимости от производителя и продавца, может осуществляться наложенным платежом, безналичным или рассроченным.

Основные методы изготовления паяльного фена в домашних условиях

Фен для пайки очень сильно похож на простое бытовое изделие. Основным отличием является лишь рабочая температура. Именно благодаря большой мощности, при помощи такого изделия можно паять разные радиодетали. А также можно собирать схемы, применяя бытовой фен или простой паяльник.

Блок: 1/7 | Кол-во символов: 284
Источник: https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Блок: 2/5 | Кол-во символов: 2990
Источник: https://tokar. guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html

Описание инструмента

Самодельная паяльная станция с феном частично похожа на строительный фен, только мощность и размеры меньше, устанавливаются специальные мини-насадки для подачи воздуха в небольшую зону. Промышленные варианты исполнения представлены сочетанием паяльника и термофена, а также двумя терморегуляторами, которые позволяют делать воздух горячее или снижать его температуру.

Принцип действия термопаяльника достаточно прост:

Воздушный поток с большой температурой направляется на микросхему, делая ее более пластичной.
Вместе с самой схемой нагреваются и дорожки, к которым нужно провести присоединение того или иного изделия.

Что лучше: профессиональный инструмент или самодельный? При профессиональном предоставлении услуг по ремонту современной бытовой техники и другой электроники лучше всего приобрести прибор, который будет иметь в комплекте сменные насадки. Рано или поздно он окупится. Если ремонт электроники проводится редко, то можно обойтись и самодельным вариантом исполнения.

Блок: 2/4 | Кол-во символов: 1005
Источник: https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/

Требования к оборудованию

Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

Соблюдении температурных режимов пайки.
Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
Стабильном воздушном потоке.
При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
Безопасности и удобстве использования.
Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Блок: 3/5 | Кол-во символов: 1327
Источник: https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami

Показатели работы

Простая схема паяльного фена характеризуется следующими показателями:

Температура, до которой будет нагреваться поток воздуха. Профессиональные приборы нагревают воздух до 800 градусов Цельсия, но для самодельного будет достаточно и 600 градусов Цельсия. Более высокая температура понадобится только в том случае, если будет проводиться пайка серебра или алюминия.
Мощность устройства. Для работы с небольшими схемами вполне достаточно 75 Вт. Если устройство собирается для работы с материнской платой или процессором компьютера, то следует повысить мощность до 110 Вт. На мощность оказывают влияние конструктивные особенности нагревательной спирали.

Остальные показатели подбираются при непосредственной сборке фена.

Блок: 3/4 | Кол-во символов: 736
Источник: https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/

Как сконструировать самодельный термофен?

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком.

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром.

Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора.

На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха.

Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника.
Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика.

В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно.

Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора.

Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.

Блок: 2/3 | Кол-во символов: 3735
Источник: https://obinstrumente.ru/elektroinstrument/payalnik/payalnyj-fen-svoimi-rukami.html

Как сделать паяльный фен своими руками

Радиолюбители, которые намерены самостоятельно изготовить паяльный фен, обязаны знать то, что для создания такого устройства может подойти абсолютно любой старый аппарат. Иногда можно использовать кусок трубки из металла. Такие металлы, как медь и алюминий для этой работы не подходят. Конечно, необходимо учесть такой факт, что при нагреве элемент может стать очень горячим и увеличит массу паяльника, а это сделает его использование некомфортным в течение большого отрезка времени. Из этого следует, что необходимо использовать только специализированную жароустойчивую ткань.

Паяльные фены в основном делаются стационарного исполнения. В этом случае нужно хорошо зафиксировать изделие на неподвижной основе и передвигать плату при пайке схемы. Конечно, такая конструкция имеет много недостатков. Чтобы сделать паяльный фен своими руками, очень часто применяют устаревшие фены, потому что они оборудованы пластинами из слюды, которые могут выдержать большую температуру. Для этого элемента нужно сделать специальное основание, которое будет хорошо переносить большие нагрузки.

Нагревательные спирали необходимо делать только из довольно мягкого нихрома. Фехраль для этой цели не подходит, потому что он очень жесткий. Большое внимание стоит уделить максимальной мощности паяльного фена, так как флюс не сможет расплавиться из-за недостаточной температуры. Но стоит напомнить, что при слишком большой температуре радиодетали могут выйти из строя.

Блок: 4/7 | Кол-во символов: 1487
Источник: https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

продумать устройство для подачи воздуха;
собрать специальный нагревательный элемент;
оснастить аппаратуру термопарами;
продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

регулировкой температуры;
нормальной мощностью нагревателя;
безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

обычный старый паяльник, работающий от сети переменного тока;
кварцевую трубку для создания камеры нагрева воздушного потока фена;
галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
нихромовый провод толщиной до 0.7 миллиметров;
терморегулятор;
вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
Соединение спирали с проводом питания.
Продевание провода термопары, для регулирования температуры нити накала.
Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
Установка трубки в ручку паяльника, вместо жала.
Центровка трубки при помощи обматывания ее асбестовым шнуром.
Зажатие переднего вывода трубки при помощи обоймы.
Продевание шланга для подачи воздушного потока.
Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

сложности с калибровкой температуры;
регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
трудоемкость работы;
плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Блок: 4/5 | Кол-во символов: 3370
Источник: https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Блок: 5/5 | Кол-во символов: 2507
Источник: https://tokar.guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

возможность сдуть небольшую деталь;
неравномерное прогревание поверхности;
необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

Проволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность .

Блок: 5/5 | Кол-во символов: 2919
Источник: https://stanok.guru/metalloobrabotka/payka/sozdanie-payalnogo-fena-svoimi-rukami.html

Заключение

Собрать паяльный фен своими руками просто. Схема его предельно проста и понятна даже новичку. Более того, даже не придется ничего докупать – все детали можно найти и дома, после разборки ненужных старых бытовых приборов.

Напоследок, видео, где показано устройство, и работа другой самодельной паяльной станции:

Блок: 7/7 | Кол-во символов: 325
Источник: https://mainavi.ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/

Принцип работы самодельного паяльного фена

После включения нагрев устройства производится в обычном режиме – собирается нагретый воздух в камере, которую мы «утеплили» фольгой. Воздух поступает из компрессора, нагревается, и выталкивается через сопло из стали.

Регулировать температуру жала этого устройства не получится. Можно лишь менять интенсивность воздушного потока путем пережатия трубки от компрессора. Чем меньше будет скорость воздухопотока, тем выше температура на выходе аппарата. Отрегулировав эти параметры, можно создать условия для плавки определенного припоя.

Такой фен, конечно, не сможет полностью заменить профессиональную паяльную станцию. Но, гарантировано пригодится вам при работе с радиоэлектроникой.

Блок: 6/7 | Кол-во символов: 727
Источник: https://mainavi. ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/

Кол-во блоков: 16 | Общее кол-во символов: 26063
Количество использованных доноров: 7
Информация по каждому донору:

https://tokar.guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 5497 (21%)
https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami: использовано 2 блоков из 5, кол-во символов 4697 (18%)
https://mainavi.ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/: использовано 2 блоков из 7, кол-во символов 1052 (4%)
https://obinstrumente.ru/elektroinstrument/payalnik/payalnyj-fen-svoimi-rukami.html: использовано 2 блоков из 3, кол-во символов 6289 (24%)
https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html: использовано 3 блоков из 7, кол-во символов 2903 (11%)
https://stanok.guru/metalloobrabotka/payka/sozdanie-payalnogo-fena-svoimi-rukami. html: использовано 2 блоков из 5, кол-во символов 3884 (15%)
https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/: использовано 2 блоков из 4, кол-во символов 1741 (7%)

Как я делал паяльный фен из фена жены — Своими руками — общие вопросы

В общем валялся в барахле старый фен жены, и сломанный настольный светильник. Посмотрев на Ютюбе как люди делали себе самодельные паяльные фены, я тоже загорелся идеей и вот что вышло.
Вся неисправность фена была в намотанных на ось движка волосах. Я достал из фена внутреннюю трубку с спиралью намотанной на крестовинный каркас из слюды. ( думаю все видели что внутри фенов )… Делать нагреватель в пластмассовой трубке было неразумно — одно дело волосы, другое припой… Поэтому в качестве трубки с нагревателем я выбрал керамику которую я взял с керамического резистора…
Переглянути вкладення 132643

После обтачивания на точиле вышло вот что:

Переглянути вкладення 132644

На конец керамической трубки был через стеклоткань и силикатный клей вклеен сужатель потока воздуха сделанный из керамического маленького изолятора.
Переглянути вкладення 132654

Штатная пластмассовая трубка была укорочена и в нее через прокладку из стеклоткани и медной фольги ( для отвода тепла ) была вставлена керамическая трубка.
Купить маску для окрашенных волос: http://shop.lafabelo.com/mask

Переглянути вкладення 132646

Нагреватель я делал из спирали самого фена ( без куска от которого отводилось питание моторчика -остаточное значение сопротивления спирали где то 100 — 105 ом ), кусочка слюды и крестовин держателей от самого фена, одна пластина длиной около 6 см и шириной 2 см и две другие 9мм на 6 см… Насечки для спирали ( делал надфилем )
Переглянути вкладення 132647

Переключатель ( 0 — 50-100% мощности ) я оставил штатный и его крепление пришлось оставить .
Переглянути вкладення 132648

Переглянути вкладення 132650

Переглянути вкладення 132651

После защелкивания защелок — получается вот что:
Переглянути вкладення 132652

А забыл — синяя коробочка с регулятором — это остатки от настольного светильника который верой и правдой служил мне много лет — но устарел уже не только физически но и морально ( в нем применялась галогенка на 12 в ) . В общем я использовал внутренний трансформатор для изготовления блока питания для двигателя фена. Сделал его на КРЕН 5 ( в режиме регулировки напряжения ) по схеме один в один с этим рисунком из интернета: ( только у меня нижнее напряжения было 5 в — напряжение стабилизации КРЕН 5А ).
Переглянути вкладення 132656

А вот что удалось выпаять из плат с помощью сего девайса:
Переглянути вкладення 132657

В общем я доволен… Купить полноценную ( не дешевую ) паяльную станцию мне пока не по карману… а так на халяву — самое оно…
— добавлено: 28 лют 2016 у 22:34 —
Работаю еще над одним тепловым феном — так термоусадку усаживать — но в фене который я приобрел для этого дела через минуту сдох моторчик…. ( дешева риба та погана юшка )…

Переглянути вкладення 132658

Переглянути вкладення 132659

Переглянути вкладення 132660

Идея сделать его компактным….. в общем позже посмотрим что получится…

Натисніть, щоб розгорнути…

Паяльный фен из прикуривателя для SMD деталей своими руками

Паяльный фен из автомобильного прикуривателя для SMD деталей

Паять микросхемы и различные мелкие детали обычным электрическим паяльником очень неудобно и сложно. Главная проблема, это растёкшийся припой, который заливает все контакты на плате, что делает в дальнейшем её работу невозможной.

Поэтому для пайки SMD деталей лучше всего использовать паяльный фен. На сегодняшнее время существует достаточно большое разнообразие паяльных фенов. Все они отличаются способом нагрева элементов на плате, источником питания, а также, некоторыми другими особенностями.

Однако если желания покупать паяльный фен нет, но нужно раз или два, что-то перепаять на плате, то может пригодиться и самодельный фен для пайки. Один из его вариантов изготовления уже давно известен опытным пайщикам. Для сборки фена понадобится главный элемент — автомобильный прикуриватель.

Как сделать паяльный фен из прикуривателя

Итак, для изготовления паяльного фена понадобится автомобильный прикуриватель на 12 Вольт и блок питания с таким же напряжением. При этом очень важно подобрать подходящий ампераж блока питания, так как в противном случае самодельный фен из прикуривателя будет нагревать SMD детали недостаточно, что станет причиной возникновения многих проблем в пайке.

Кроме самого прикуривателя, также понадобится корпус, куда его можно будет вставить. Для этих целей можно использовать пластмассовый корпус от отвертки, если он полый внутри. Таким образом, в корпусе отвертки можно будет легко разместить и закрепить автомобильный прикуриватель.

Что дальше? Далее необходимо подключить к прикуривателю два провода, которые служат для подсоединения блока питания. Провода прикручиваются жесткие и обязательно через изолятор, чтобы внутри прикуривателя не возникло бы короткого замыкания.

Ну а дальше остается подключить самодельный фен для пайки из автомобильного прикуривателя к блоку питания. Как было сказано выше, блок питания должен быть на 12 Вольт. Что касается силы тока, то вполне достаточно будет для работы прикуривателя 5 Ампер.

Температура работы такого самодельного паяльного фена достигает 400 градусов. Этого вполне достаточно и даже больше чем нужно, чтобы выпаивать современные детали на платах. Если что, регулировать температуру нагрева паяльного фена можно путем снижения напряжения на блоке питания, если в нем предусмотрена такая возможность.

Преимущества пайки феном

Основное преимущества паяльного фена — это направленный поток горячего воздуха, что позволяет точечно работать с элементами на плате. В результате этого не страдают от перегрева мелкие резисторы и микросхемы на плате, не растекается припой, ничего не вредит дорожкам.

Недостатков у паяльных фенов нет, если только не говорить о дороговизне и малодоступности. Да и покупка паяльного фена порой не всегда оправдана, если нужно что-то выпаять один или пару раз.

простая схема. Как сделать термофен из прикуривателя в домашних условиях? Другие идеи

Паяльные фены на первый взгляд ничем не отличаются от обычных бытовых приборов. Но различия все-таки есть, и основное – в том, до какой температуры они могут нагреваться. Максимальная мощность такого фена поможет спаять различные детали между собой. А сконструировать его можно и самостоятельно, для этого потребуется или наличие старого паяльника, или обычного фена для сушки волос, или его строительного аналога. Кроме того, можно собрать такое устройство из прикуривателя или газовой горелки. Во всех случаях последовательность действий довольно простая.

Особенности

Паяльный фен – это электроприбор, который позволит за максимально короткое время разогреть отводы из металла. Если самостоятельная сборка его произведена качественно, то эксплуатировать его смогут и начинающие, и профессиональные сварщики. Редко происходит использование паяльного фена как самостоятельной, отдельной единицы, в основном для точности, направленности работы применяются станции для паяния. Станцией называется полупрофессиональный нагревательный прибор, представляющий собой конструкцию из паяльника и сварочного нагревателя. Ею удобно работать со схемами и составляющими электрических сетей, а также термически обрабатывать мелкие детали.

Можно использовать фен для паяния для того, чтобы удалять лакокрасочное покрытие с оконных рам и других поверхностей.

Средняя температура, до которой разогревается воздух, выходящий через сопло агрегата, равна 700-800 градусам. Регулировка и управление температурой происходит при помощи реле.

Инструменты и материалы

Если вы решили собрать фен для пайки горячим воздухом своими руками, не следует забывать о том, что использовать для этого можно любое бывшее в употреблении устройство. Подойдет и трубка из стали, а вот медь и алюминий – неудачный выбор. Нагревание может сделать металлическую деталь очень горячей, а вновь собранную конструкцию – излишне тяжелой. Чем массивнее прибор, тем сложнее его использовать. Чтобы этого избежать, можно воспользоваться специальной жаропрочной тканью.

Паяльный фен может быть стационарным. В этом случае он надежно фиксируется на специальной платформе, а плата передвигается вручную во время паяльных работ. Конечно, это не всегда удобно. Старый фен для сушки волос – отличный выбор для создания на его базе паяльного фена, так как в нем имеются пластинки из слюды, которые отлично переносят высокие температуры. Только нужно позаботиться о том, чтобы ваш новоявленный агрегат имел прочную подставку, для которой высокая нагрузка не будет помехой.

Для изготовления нагревательных спиралей подойдет только мягкий нихром, использование фехраля крайне нежелательно.

Мощность агрегата – тоже важное условие, так как если не будет достаточного нагрева, не будет и плавления металла. Но и перегрев опасен, ведь из-за него можно повредить микросхему. Паяльный фен хорош, если нужно расплавить или размягчить пластмассу, тонкий металл и олово. Обрабатываются эти материалы за счет обдува разогреваемой спирали. Происходит нагревание воздуха, после чего тепловая энергия передается на обрабатываемую поверхность.

Конструкция паяльного фена включает в себя нагревательный элемент, нагнетательный элемент, выключатель и ручку. Нагревательным элементом выступает трубка, а нагнетателем – вентилятор или насос. Также фен можно дополнительно оборудовать датчиком температуры (контроллером), даже с цифровой индикацией, и разного рода насадками – при необходимости.

Процесс изготовления

Самодельный термофен в домашних условиях можно собрать не только из обычного бытового, но и из традиционного паяльника, а точнее, из его корпуса. «Внутренности» паяльника нужно с большой аккуратностью извлечь, а металлическую трубку-корпус и ручку оставить в сохранности. Также необходимо взять галогенную лампу, мощность которой составляет от 1,5 до 2,2 кВт. Она будет организовывать кварцевый изолятор, для этих целей лампа не обязательно должна быть рабочей, подойдет и перегоревшая.

Алмазным станком производят срезку сплющенных концов, после чего получают кварцевую трубку. На одном из концов трубки подготавливается отверстие, через которое будет выведен нагреватель. Нагревательным элементом в этом случае становится нихром определенной толщины – от 0,3 до 0,7 мм. Использование нихрома большего диаметра приведет к увеличению периода охлаждения провода. Чтобы оборудование работало точно и верно, нужен регулятор для настройки.

Рекомендуемым диапазоном напряжения термофена является промежуток от 24 до 36 Вольт. Меньшее значение, например, 12 Вольт не позволит работать агрегатом с нужной степенью мощности. Большее напряжение может быть опасно.

Собирают фен (или мини-фен, в зависимости от размера) таким образом:

формируют спираль – ее нужно сделать самостоятельно;
внутрь спирали вставляется кварцевая трубка – эта работа потребует большой аккуратности, конец необходимо удлинить при помощи провода;
чтобы температура не превышала допустимую, трубка должна быть равномерно обмотана фольгой;
фольгированную трубку необходимо совместить с металлической обоймой корпуса, после этого произвести фиксацию провода с той стороны, с которой находится ручка;
далее трубка обматывается шнуром из асбеста, после этого она самостоятельно займет место в центре корпуса, где и будет надежно держаться, не «мотаясь» внутри него;
вывод трубки спереди нужно аккуратностно зажать, не повредив его;
далее в ручку протягивают шланг, через который будет подаваться воздух, его источником в рассматриваемой ситуации станет компрессор, аналогичный аквариумному.

Ошибкой будет полагать, что для сборки термофена достаточно взять нагреватель и вентилятор. Это не так, ведь, чтобы расплавить, к примеру, олово, нужна очень мощная установка, а вышеуказанных предметов недостаточно, чтобы ее собрать. Снижать обороты мотора, чтобы увеличить нагрев, так же опасно, как и уменьшать калибр отверстия. Первое приведет к перекаливанию спирали с последующим ее отключением или обрывом. Второе может спровоцировать плавление самой конструкции.

Проверка

Как только сборка термофена окончена, нужно провести проверку его функциональных способностей.

Для этого подойдет участок какого-нибудь не нужного вам материала – на нем удобно будет попрактиковаться в отладке и регулировке нагрева изделия до нужной температуры.

В нормальных условиях паяльный фен работает таким образом:

производится включение вентилятора или компрессора – для того, чтобы подать воздух;
далее нужно подать напряжение на спираль, под его действием она накалится;
произойдет нагрев воздуха до необходимой температуры, он будет проходить сквозь спираль и выходить на поверхность через отверстие;
направление воздуха в нужную точку осуществляется посредством специального сопла.

Не следует забывать о технике безопасности, особенно работая с агрегатами, изготовленными «на коленке».

Ни в коем случае нельзя работать паяльным феном возле газовой плиты, колонки, котла или баллона с газом.
Снимать краску лучше на открытом пространстве, если такой возможности нет – в помещении должна быть хорошая вытяжная вентиляция.
Во время работ с термофеном рядом должно находиться что-либо для тушения возможного пожара – песок, вода, огнетушитель.
В процессе паяния не нужно помещать фен на поверхность, ничем не защищенную. Разогретое до высокой температуры сопло может повредить ее, поэтому позаботьтесь о том, куда вы положите изделие в промежутках между пайкой.
Если вы работаете паяльным феном на оконной раме, необходимо защитить стекло, которое от высоких температур может буквально разлететься на кусочки.
Удаляя старую краску или лак с поверхности, лучше уточнить, какой у нее состав. Если имеются токсичные составляющие, нужно работать в маске или респираторе и защитных очках.
Сушка волос паяльным феном запрещена, даже если для изготовления агрегата был использован именно бытовой фен.

О том, как сделать паяльный фен своими руками, смотрите в следующем видео.

DIY 12-вольтовый паяльник

В этом DIY мы собираемся сделать «Паяльник 12V». «Паяльник» — это ручной прибор, который нагревает припой, чтобы расплавить его, поскольку он может попасть в соединение между двумя заготовками. Этот процесс называется «пайка».

«Паяльник» состоит из нагретого металлического наконечника и ручки. Мы можем нагреть металлический наконечник, пропуская «электрический поток». Электричество может подаваться по «кабелям батареи» или «электрической линии» через резистивный нагревательный элемент.Это один из самых простых уроков, доступных в Интернете, по изготовлению паяльника на 12 В.

Аппаратные компоненты

Аппаратные компоненты, необходимые для изготовления паяльника на 12 В, перечислены ниже:

Строительство цепи

Шаг # 01

Сначала сделайте наконечник из медной проволоки диаметром 8 мм.

Шаг № 02

Затем возьмите кусок дерева и просверлите отверстие диаметром 4 мм с помощью дрели.

Шаг № 03

Покройте медный провод диаметром 8 мм термостойким покрытием.

Шаг № 04

Соедините медную проволоку диаметром 8 мм с деревянным бруском.

Шаг № 05

Используйте нихромовую проволоку 32awg длиной 35 см и намотайте нихромовую проволоку на медную проволоку диаметром 8 мм.

Шаг № 06

Оберните медный провод диаметром 1 мм в верхней и нижней части медного провода диаметром 8 мм.

Шаг № 07

Присоедините переключатель ВКЛ/ВЫКЛ, подключив его к нижнему медному проводу диаметром 1 мм.

Шаг № 08

Подсоедините красный зажим аккумулятора проводом к выключателю ВКЛ/ВЫКЛ.

Шаг № 09

Затем соедините черный зажим аккумулятора с проводом с верхним медным проводом 1 мм.

Шаг № 10

Теперь прикрепите все провода к деревянной части с помощью скотча.

Шаг № 11

Подключите аккумулятор 12 В к паяльнику.

Шаг № 12

Наконец-то мы можем протестировать паяльник.

Шаг № 13

Вы также можете использовать светодиодную подсветку для индикации.

Шаг № 14

Вы также можете использовать трансформатор 12 В вместо батареи.

Работа цепи

В этой рубрике мы обсудим, как работает схема «паяльника на 12В». В этой схеме основными компонентами являются медный провод диаметром 8 мм, деревянная деталь и трансформатор. Медный провод диаметром 8 мм работает как металлический наконечник, деревянная деталь работает как изолированная ручка, а трансформатор на 12 В обеспечивает электрическое соединение.Мы также использовали термостойкую, нихромовую проволоку и медную проволоку диаметром 1 мм для достижения наилучших результатов. Мы также можем добавить «включатель/выключатель» и «светодиодный индикатор 12 В» для индикации того, находится ли паяльник в рабочем состоянии или нет.

Применение и использование

Паяльники используются для пайки электронных компонентов

Для установки таких микросхем, как микросхемы, резисторы, конденсаторы и т. д. на печатную плату.
Для ремонта или замены интегральных схем или любых других электронных компонентов в электронных схемах.

Как собрать простой паяльник · Один транзистор

Соберите низковольтный паяльник с медным стержнем, нихромовой проволокой и термоизолятором.

Хотя паяльники довольно дешевы, широко доступны и бывают разных форм и размеров, вот способ сделать это своими руками. В этой статье будут описаны несколько простых в сборке паяльников мощностью 15–30 Вт, питающихся от низкого напряжения (5–12 В, в зависимости от используемого нагревательного провода). Это означает, что вы можете питать его от любого источника питания, соответствующего этим требованиям (хорошим выбором будет компьютерный блок питания).Проект прост: для его нагрева используется нагревательный резистор, намотанный на медный наконечник. Основная сложность здесь заключается в том, чтобы найти термостойкий изолятор, который можно будет намотать на медный наконечник. Я использовал материал, найденный между силовыми транзисторами и радиаторами.

Описано два варианта. Разница между ними заключается в способе крепления медного стержня к рукоятке.

Паяльник своими руками (вариант 1)

Возьмите медное жало (1) (шт. 7…10 см медного стержня диаметром 3…4,5 мм) и намотать на него изолятор примерно на 4 см. Один конец нихромовой проволоки нагревателя (диаметром около 0,3…0,5 мм) присоедините к острому концу (3) и начните наматывать его на изоляцию, чтобы получился резистор нагревателя (4). Повороты должны быть близки, но не должны касаться друг друга. Требуется небольшой эксперимент, чтобы получить наилучшую длину провода (количество витков), поэтому вам следует включить его и посмотреть, как он себя ведет. Держите наконечник с другого конца плоскогубцами и подайте напряжение постоянного тока.Вы можете безопасно начать с 5V от компьютерного блока питания ATX. Он имеет достаточный ток и в случае короткого замыкания автоматически отключается. Наконечник соединяется с одним концом нихромовой проволоки. Это также будет земля устройства. Другой конец нихромовой проволоки должен идти на напряжение питания (VCC).

Очень важно использовать блоки питания с ограничением по току или с защитой от короткого замыкания . Изолятор между нихромовой проволокой и медным наконечником может разрушиться при высоких температурах и вызвать короткое замыкание.

Провод не должен накаляться. Если это так, попробуйте с более низким напряжением. Хорошее совпадение – это когда провод слегка виден в темноте. Не более чем через минуту наконечник должен расплавиться припоем. В противном случае, если вы прикасаетесь к нихромовой проволоке и она плавится, а на кончике не плавится, значит, вы использовали слишком толстый изолятор или обладающий теплоизоляционными свойствами, что не есть хорошо. Если проволочный резистор кажется недостаточно горячим, попробуйте увеличить напряжение.

Если вам удалось его построить, то теперь вы должны прикрепить этот обогреватель к ручке.Первый вариант заключается в размещении наконечника с нагревателем внутри металлической трубы после установки на концах керамических прокладок (2). Вам нужно будет прикрепить металлическую трубу к шайбе (7), которая будет крепиться с помощью нескольких винтов (9) и прокладок (8) к ручке (10). Прокладки рекомендуются для улучшения теплоизоляции рукоятки, чтобы она не нагревалась во время использования.

Самодельный паяльник (вариант 2)

Второй вариант немного проще построить. Вместо того, чтобы вставлять наконечник с нагревателем в трубу, противоположный конец наконечника закрепляют на металлическом листе (6), изогнутом в форме буквы «Г» для облегчения крепления ручки (8). Этот металлический лист также служит радиатором.

Вот строительная деталь шайбы (7) из варианта 1 и детали листового металла (6) из варианта 2:

Деталь металлических деталей

На следующем фото показана попытка сборки наконечника с нагревателем.Диаметр медного стержня всего 2,5 мм. В моих тестах он хорошо работал при напряжении 6…7 вольт переменного тока прямо от трансформатора.

Жало паяльника с нагревателем из нихромовой проволоки

Противоположный конец жала можно термически прикрепить к датчику температуры (возможно, к термопаре), чтобы построить паяльную станцию с регулируемой температурой. Подробнее об этом в следующем посте.

Аккумуляторный паяльник холодного нагрева «сделай сам»

Традиционные паяльники используют нагретое жало для плавления припоя для создания электрических соединений, хотя это хорошо работает, когда рядом есть сетевая розетка, это не так практично, когда вы находитесь в полевых условиях. .Любой, кто когда-либо занимался радиоуправлением, знает, какое разочарование вызывает расшатывание соединения или обрыв провода посреди рабочего дня. Вы можете купить пару различных моделей беспроводных паяльников в Интернете, но основными недостатками являются либо недостаток мощности, либо короткое время автономной работы, паяльник с холодным нагревом решает обе эти проблемы. Во всяком случае, он, возможно, слишком горячий, и, поскольку он включается только мгновенно, вы можете сделать множество соединений (100+), прежде чем батарея разрядится.

Паяльник с холодным нагревом работает, по сути, «замыкая» батарею в месте пайки, припой действует как резистор, очень быстро нагревается и плавится, образуя соединение, как в обычном процессе пайки. Концепция аналогична традиционному паяльнику в том, как нагревается жало, хотя в этом случае нагреваемая часть является фактическим припоем, а не паяльным жалом.

Что еще лучше в этом проекте, так это то, что его можно построить из вещей, которые валяются дома, в этом действительно нет ничего сложного.

Что нужно для сборки паяльника с холодным нагревом

Кусок медной, алюминиевой или латунной трубки (8 см/3″)
Тонкий кусок стеклолома (или слюды, плексигласа, акрила и т. д.)
Короткий рипкорд или любая двухжильная проволока
Некоторые стержни для карандашей (графит)
Термоусадочная трубка или изоляционная лента
Штекер батареи LiPo, подходящий к вашей батарее
2-элементная липо-батарея емкостью 1000 мАч (или 2-элементная аналогичная емкость)
Кусок дерева, ручка или дюбель для рукоятки — в качестве альтернативы ниже приведены планы по 3D-печати чехла для наконечника и аккумулятора

Изготовление беспроводного холодного паяльника

Изготовление жала паяльника

Жало — самая важная часть вашего паяльника, поэтому стоит потратить дополнительное время на его правильную настройку.

Начните с разрезания куска трубки на две равные части длиной около 4 см или 1 1/2″, это не обязательно должно быть очень точным, но оно должно быть достаточно длинным, чтобы адекватно поддерживать стержни карандаша и поглощать часть избыточного тепла, образующегося при пайке.

Теперь снимите пластиковую изоляцию с концов рипкорда, чтобы обнажить провод, оголенный провод должен проходить примерно наполовину в трубы так, чтобы край изоляции был обращен к концам труб.

Вставьте каждый провод в трубку, а затем с помощью молотка или плоскогубцев раздавите трубку над проводом. Сгладьте обе трубки по всей длине, это будут ваши контакты на стержнях карандаша.

Теперь вырежьте полоску стекла из листа стекла, кусок должен быть той же ширины и длины, что и плоские трубки. В этом случае сплющенные трубки имели ширину около 1 см (2/5 дюйма). Используйте стеклорез, чтобы сделать надрезы на стекле, а затем отломите полоску нужной ширины, прежде чем разрезать ее на нужную длину.

Когда вы закончите, стеклянная полоска должна быть такого же размера, как и сплющенные контакты трубки.

Перед сборкой наконечника необходимо надрезать трубку так, чтобы стержни карандаша держались прочно и находились в центре контактов трубки. Используйте пару бокорезов, канцелярский нож или дремель, чтобы вырезать или надрезать линию по центру каждого контакта, как показано ниже, линия не должна проходить полностью по всей длине контакта.

Соберите наконечник, поместив стеклянную полоску между двумя контактами так, чтобы насечки были обращены внутрь к стеклу.Вставьте стержни карандаша между контактами и стеклом, совместив их с насечками, а затем обмотайте кончик изоляционной лентой или наденьте на него кусок термоусадочной трубки.

После того, как вы довольны положением всех компонентов и выравниванием грифеля карандаша, нагрейте термоусадочную трубку с помощью зажигалки, фена или паяльной лампы, чтобы сжать ее вместе и зафиксировать части на месте.

Грифели карандаша должны быть близко друг к другу, но не касаться друг друга, когда вы закончите.Теперь вам нужно быть очень осторожным при обращении с жалом паяльника, так как малейший удар может сломать грифели карандаша, они очень хрупкие.

На другом конце рипкорда вам нужно нагреть штекер аккумулятора. Полярность (положительный + и отрицательный -) вилки батареи не имеет значения для этого наконечника, поэтому вы можете припаять любой провод к любой из клемм вилки.

Наконечник и электрические соединения завершены.

Тестирование жала паяльника с холодным нагревом

После того, как вы закончите работу со своей насадкой, вам, вероятно, следует протестировать ее и убедиться, что соединения выполнены правильно, прежде чем приступать к установке ее на рукоятку или внутрь футляра.

Для проверки наконечника убедитесь, что стержни карандаша не соприкасаются друг с другом или чем-либо токопроводящим, желательно, чтобы они были немного приподняты над столешницей или рабочей поверхностью. Теперь подключите провод наконечника к заряженной батарее LiPo.

При подключенной батарее возьмите кусок тонкой проволоки припоя и коснитесь им одновременно двух грифелей карандаша. Он должен немного дымиться, и тогда припой начнет плавиться. Небольшая искра или ярко-оранжевые кончики грифелей — это нормально, просто не позволяйте всему грифелю стать оранжевыми.

В приведенном ниже видео показан наш тест наконечника. Мы подключили наконечник к монитору мощности, чтобы проверить напряжение и максимальный ток при пайке, чтобы убедиться, что ток не превышает предела батареи.

Напряжение батареи составляло 8,33 В, что является нормальным для полностью заряженного 2-элементного Lipo, а максимальный ток, потребляемый для расплавления припоя, составлял 5,30 А, что значительно ниже предела батареи в 20 А. С батареей емкостью 1000 мАч вы должны получить около 11 минут пайки, прежде чем батарея потребует зарядки.Это 11 минут фактического контакта между двумя стержнями карандаша, что является большим временем пайки, около 130 соединений, если каждое из них занимает 5 секунд или около того.

Измеритель мощности, используемый для этих измерений, можно найти по этой ссылке.

Крепление паяльного жала

Если вы довольны работой наконечника, вы можете установить его на рукоятку или стержень, чтобы его было проще использовать. Круглый деревянный дюбель хорошо работает в качестве ручки и стоит относительно недорого. Прикрепите наконечник к одному концу, а батарею к другому концу, теперь у вас будет аккуратный карандаш, похожий на портативный паяльник.

Мы решили сделать еще один шаг вперед и напечатать на 3D-принтере корпус для наконечника и аккумулятора. Корпус напечатан из двух частей, одна из которых представляет собой фактический корпус, в который устанавливается наконечник и в который помещается батарея, а другая представляет собой торцевую крышку, закрывающую батарейный отсек.

Вы можете скачать файлы модели для 3D-печати здесь.

Корпус был разработан для принтера с соплом 0,4 мм, но его можно печатать на любом принтере с подходящим рабочим объемом. Используемым материалом был HIPS с температурой сопла 225°C (437°F) и температурой слоя 95°C (203°F).

Вот замедленное видео процесса печати корпуса:

После того, как вы напечатали обе части корпуса паяльника, необходимо установить жало. Наконечник плотно прилегает к передней части футляра, вам может потребоваться снять грифели, чтобы вставить их в футляр, а затем заменить их.

Комплектный паяльник.

Использование паяльника

Несмотря на то, что батарея практически не подключена к цепи, когда паяльник не используется, вы всегда должны держать батарею отключенной от сети, когда не пользуетесь им, чтобы предотвратить короткое замыкание жала. Случайный инструмент или шуруп в ящике для инструментов могут упасть на грифели карандаша и вызвать пожар.

Вы можете использовать любую двухэлементную батарею, которая у вас уже есть, для ваших хобби RC или любую другую, доступную в вашем местном магазине RC, это не обязательно должна быть батарея LiPo с высокими техническими характеристиками. Двухэлементная батарея имеет достаточное напряжение, а емкость 1000 мАч достаточна для пайки, прежде чем ее нужно будет зарядить. Чтобы продлить время пайки паяльником, используйте аккумулятор большей емкости — 1500 мАч или 2000 мАч.Мы не рекомендуем увеличивать напряжение (количество элементов) выше двух, эта конструкция достаточно хорошо работает в диапазоне от 5 В до 10 В, поэтому 2-элементный LiPo идеально подходит.

Чтобы припаять соединение, просто держите паяльник в одной руке, как вы делаете это с обычным паяльником, а затем припаяйте другой рукой, аккуратно коснитесь жалом соединения и соедините два стержня карандаша с проволокой припоя. Припой расплавится, и соединение будет сформировано. Не нажимайте на грифели карандаша, так как они очень хрупкие и могут сломаться.Может возникнуть соблазн сильнее надавить, если жало сначала не нагревается, лучше переместите проволоку припоя под лучшим углом.

Вот видео изготовления двух соединений:

Некоторые общие советы по использованию

Не пытайтесь паять чувствительные электронные схемы с помощью этого паяльника. На наконечнике имеется разность потенциалов, которая может повредить чувствительные компоненты.
Помните, что нельзя чрезмерно разряжать аккумуляторы LiPo. Используйте монитор батареи, чтобы предупредить вас, когда батарея разряжается.
Держите наконечник подальше от каких-либо проводящих материалов, когда батарея подключена, и всегда отключайте батарею во время транспортировки.
Работайте быстро, как только соединение нагреется, введите нужный припой в соединение и быстро остановитесь. Кончики стержней карандаша могут начать светиться, но не позволяйте всему грифелю нагреваться, это может повредить термоусадочную или изоляционную ленту, которую вы использовали, чтобы скрепить кончик.
Не нажимайте на кончик, стержни карандаша очень хрупкие и сломаются, если на них будет оказано какое-либо давление.Лучше перемещайте припой, пока он не коснется обоих концов стержня карандаша, это приведет к его расплавлению.
Попробуйте сделать колпачок для защиты стержней карандаша при транспортировке паяльника, чтобы вы могли оставить его незакрепленным в ящике для инструментов.
Вы можете использовать RC-щеточный ESC для изменения напряжения и тока, подаваемого на наконечник для небольших или крупных работ, сервопривод можно использовать для подачи эталонного сигнала ESC.

Поделиться этим руководством:

Вы сделали свой собственный холодный паяльник? Дайте нам знать в разделе комментариев ниже, мы будем рады услышать ваши советы и рекомендации.

Хотите беспроводной паяльник с регулируемой температурой? Вот как сделать один

В мире магии был Гудини, который первым изобрел трюки, которые исполняются до сих пор. И у сжатия данных есть Джейкоб Зив.

В 1977 году Зив, работая с Абрахамом Лемпелем, опубликовал эквивалент
Гудини о Magic : статья в IEEE Transactions on Information Theory под названием «Универсальный алгоритм последовательного сжатия данных». и год.LZ77 не был первым алгоритмом сжатия без потерь, но он был первым, который мог творить чудеса за один шаг.

В следующем году два исследователя выпустили уточнение, LZ78. Этот алгоритм стал основой для программы сжатия Unix, использовавшейся в начале 80-х; WinZip и Gzip, родившиеся в начале 90-х; и форматы изображений GIF и TIFF. Без этих алгоритмов мы, скорее всего, рассылали бы большие файлы данных на дисках вместо того, чтобы отправлять их по Интернету одним щелчком мыши, покупали бы нашу музыку на компакт-дисках вместо потоковой передачи и просматривали бы ленты Facebook, в которых нет скачущих анимированных изображений.

Зив продолжал сотрудничать с другими исследователями по другим инновациям в области сжатия. Именно его полная работа, охватывающая более полувека, принесла ему
Почетная медаль IEEE 2021 г. «за фундаментальный вклад в теорию информации и технологию сжатия данных, а также за выдающееся лидерство в исследованиях».

Зив родился в 1931 году в семье русских иммигрантов в Тверии, городе, который тогда находился в Палестине, управляемой британцами, а теперь является частью Израиля. Электричество и гаджеты — и мало что еще — очаровывали его в детстве.Например, играя на скрипке, он придумал, как превратить свой пюпитр в лампу. Он также пытался построить передатчик Маркони из металлических частей фортепиано. Когда он подключил устройство, весь дом погрузился во тьму. Он так и не заставил этот передатчик работать.

Когда в 1948 году началась арабо-израильская война, Зив учился в средней школе. Призванный в Армию обороны Израиля, он некоторое время служил на передовой, пока группа матерей не провела организованные акции протеста, требуя, чтобы самых молодых солдат отправили в другое место.Переназначение Зива привело его в ВВС Израиля, где он выучился на специалиста по радарам. Когда война закончилась, он поступил в Технион — Израильский технологический институт, чтобы изучать электротехнику.

После получения степени магистра в 1955 году Зив вернулся в мир обороны, на этот раз присоединившись к Израильской исследовательской лаборатории национальной обороны (сейчас
Rafael Advanced Defense Systems) для разработки электронных компонентов для использования в ракетах и других военных системах. Проблема заключалась в том, вспоминает Зив, что ни один из инженеров в группе, включая его самого, не разбирался в электронике более чем на базовом уровне. Их электротехническое образование было больше сосредоточено на энергосистемах.

«У нас было около шести человек, и нам приходилось учить себя, — говорит он. — Мы выбирали книгу, а затем учились вместе, как религиозные евреи, изучающие еврейскую Библию. Этого было недостаточно».

Цель группы состояла в том, чтобы построить систему телеметрии, используя транзисторы вместо электронных ламп. Им нужны были не только знания, но и детали. Зив связался с Bell Telephone Laboratories и запросил бесплатный образец своего транзистора; компания отправила 100.

«Это покрыло наши потребности на несколько месяцев, — говорит он. — Я отдаю должное тому, что первым в Израиле сделал что-то серьезное с транзистором».

В 1959 году Зив был выбран в качестве одного из немногих исследователей из израильской оборонной лаборатории для обучения за границей. Эта программа, по его словам, изменила эволюцию науки в Израиле. Его организаторы не направляли отобранных молодых инженеров и ученых в определенные области. Вместо этого они позволили им продолжить любое обучение в аспирантуре в любой западной стране.

«В то время для запуска компьютерной программы приходилось использовать перфокарты, а я их ненавидел. Вот почему я не стал заниматься настоящей компьютерной наукой».

Зив планировал продолжить работу в области связи, но его больше не интересовало только оборудование. Недавно он прочитал
Теория информации (Prentice-Hall, 1953), одна из первых книг Стэнфорда Голдмана на эту тему, и он решил сосредоточить свое внимание на теории информации. И где еще можно изучать теорию информации, как не в Массачусетском технологическом институте, где начинал Клод Шеннон, пионер в этой области?

Зив прибыл в Кембридж, штат Массачусетс., в 1960 г. Его докторская степень. исследование включало метод определения того, как кодировать и декодировать сообщения, отправляемые по зашумленному каналу, сводя к минимуму вероятность и ошибку и в то же время сохраняя простоту декодирования.

«Теория информации прекрасна, — говорит он. — Она говорит вам, что является лучшим, чего вы можете достичь, и [она] говорит вам, как приблизить результат. наилучший возможный результат».

Зив противопоставляет эту уверенность неопределенности алгоритма глубокого обучения.Может быть ясно, что алгоритм работает, но никто не знает, является ли он наилучшим возможным результатом.

Во время работы в Массачусетском технологическом институте Зив подрабатывал у американского оборонного подрядчика.
Melpar, где он работал над программным обеспечением для исправления ошибок. Он нашел эту работу менее красивой. «В то время для запуска компьютерной программы приходилось использовать перфокарты, — вспоминает он. — И я их ненавидел. Вот почему я не занимался настоящими компьютерными науками».

Вернувшись в Лабораторию оборонных исследований после двух лет в Соединенных Штатах, Зив возглавил отдел связи.Затем в 1970 году вместе с несколькими другими сотрудниками он поступил на факультет Техниона.

Там он познакомился с Авраамом Лемпелем. Они обсудили попытки улучшить сжатие данных без потерь.

В то время передовым методом сжатия данных без потерь было кодирование Хаффмана. Этот подход начинается с поиска последовательностей битов в файле данных и последующей их сортировки по частоте появления. Затем кодировщик строит словарь, в котором наиболее распространенные последовательности представлены наименьшим количеством битов.Та же идея лежит в основе азбуки Морзе: наиболее часто встречающаяся в английском языке буква e представлена одной точкой, в то время как более редкие буквы имеют более сложные комбинации точек и тире.

Кодирование Хаффмана, хотя и используется сегодня в формате сжатия MPEG-2 и формате JPEG без потерь, имеет свои недостатки. Требуется два прохода через файл данных: один для вычисления статистических характеристик файла, а второй для кодирования данных. А хранение словаря вместе с закодированными данными увеличивает размер сжатого файла.

Зив и Лемпель задались вопросом, смогут ли они разработать алгоритм сжатия данных без потерь, который будет работать с любым типом данных, не требует предварительной обработки и обеспечит наилучшее сжатие этих данных, цель, определяемая чем-то, известным как энтропия Шеннона. Было неясно, возможна ли вообще их цель. Они решили выяснить.

Зив говорит, что он и Лемпель идеально подошли для решения этого вопроса. «Я знал все о теории информации и статистике, а Абрахам хорошо разбирался в булевой алгебре и информатике.»

Им пришла в голову идея, чтобы алгоритм искал уникальные последовательности битов одновременно со сжатием данных, используя указатели для ссылки на ранее просмотренные последовательности. Этот подход требует только одного прохода через файл, поэтому он быстрее, чем кодирование Хаффмана.

Зив объясняет это так: «Вы просматриваете входящие биты, чтобы найти самый длинный участок битов, для которого есть совпадение в прошлом. Предположим, что первый входящий бит равен 1. Теперь, поскольку у вас есть только один бит, вы никогда не видели его в прошлом, поэтому у вас нет другого выбора, кроме как передать его как есть.»

«Но затем вы получаете еще один бит, — продолжает он. — Скажем, это тоже 1. Итак, вы вводите в свой словарь 1-1. Допустим, следующий бит — 0. Итак, в вашем словаре теперь есть 1-1, а также 1-0″.

Вот тут-то и появляется указатель. В следующий раз, когда поток битов будет включать 1-1 или 1-0, программа не будет передавать эти биты. Вместо этого он отправляет указатель на место, где эта последовательность впервые появилась, вместе с длиной совпадающей последовательности. Количество битов, необходимых для этого указателя, очень мало.

«Теория информации прекрасна. Он говорит вам, что является лучшим, чего вы можете достичь, и (он) говорит вам, как приблизить результат».

«В основном это то, что они делали при публикации
TV Guide , — говорит Зив. — Они запускали синопсис каждой программы один раз. Если программа появлялась более одного раза, они не публиковали синопсис повторно. Они просто говорили: вернитесь к странице x ».

Декодирование таким способом еще проще, потому что декодеру не нужно идентифицировать уникальные последовательности.Вместо этого он находит расположение последовательностей, следуя указателям, а затем заменяет каждый указатель копией соответствующей последовательности.

Алгоритм сделал все, что намеревались сделать Зив и Лемпель, — он доказал, что универсально оптимальное сжатие без потерь без предварительной обработки возможно.

«В то время, когда они опубликовали свою работу, тот факт, что алгоритм был четким и элегантным, а также легко реализуемым при низкой вычислительной сложности, почти не имел значения», — говорит Цахи Вайсман, профессор электротехники в Стэнфордском университете, специализирующийся на теории информации.«Это было больше о теоретическом результате».

В конце концов, однако, исследователи признали практическое значение алгоритма, говорит Вайсман. «Сам алгоритм стал действительно полезным, когда наши технологии начали работать с файлами большего размера, чем 100 000 или даже миллион символов».

«Их история — это история о силе фундаментальных теоретических исследований, — добавляет Вайсман. — Вы можете установить теоретические результаты о том, что должно быть достижимо, и спустя десятилетия человечество извлечет выгоду из реализации алгоритмов, основанных на этих результатах.»

Зив и Лемпель продолжали работать над технологией, пытаясь приблизиться к энтропии для небольших файлов данных. Эта работа привела к LZ78. Зив говорит, что LZ78 кажется похожим на LZ77, но на самом деле сильно отличается, потому что предвосхищает следующий бит. «Допустим, первый бит равен 1, поэтому вы вводите в словарь два кода, 1-1 и 1-0, — объясняет он. Эти две последовательности можно представить как первые ветви дерева».

«Когда приходит второй бит, — говорит Зив, — если он равен 1, вы отправляете указатель на первый код, 1-1, а если он равен 0, вы указываете на другой код, 1-0. А затем вы расширяете словарь, добавляя в выбранную ветвь дерева еще две возможности. По мере того, как вы делаете это неоднократно, последовательности, которые появляются чаще, будут отращивать более длинные ветви».

«Оказывается, — говорит он, — это было не только оптимальным [подходом], но и настолько простым, что сразу стало полезным».

Джейкоб Зив (слева) и Абрахам Лемпель опубликовали алгоритмы сжатия данных без потерь в 1977 и 1978 годах, оба в IEEE Transactions on Information Theory.Эти методы стали известны как LZ77 и LZ78 и используются до сих пор.
Фото: Джейкоб Зив/Technion

Пока Зив и Лемпель работали над LZ78, они оба находились в творческом отпуске в Технионе и работали в американских компаниях. Они знали, что их разработка будет коммерчески полезной, и хотели ее запатентовать.

«Я работал в Bell Labs, — вспоминает Зив, — и подумал, что патент должен принадлежать им. Но они сказали, что невозможно получить патент, если это не аппаратное обеспечение, и они не были заинтересованы в попытках.(Верховный суд США не открывал двери для прямой патентной защиты программного обеспечения до 1980-х годов.)

Однако работодатель Лемпеля, Sperry Rand Corp., был готов попробовать. Компания обошла ограничения на патенты на программное обеспечение, создав аппаратное обеспечение, реализующее алгоритм, и запатентовав это устройство. Сперри Рэнд последовал за этим первым патентом с версией, адаптированной исследователем Терри Уэлчем, которая называется алгоритмом LZW. Именно вариант LZW получил наибольшее распространение.

Зив сожалеет, что не смог напрямую запатентовать LZ78, но, по его словам, «нам нравился тот факт, что [LZW] был очень популярен.Это сделало нас знаменитыми, и нам также понравились исследования, к которым они нас привели».

Одна из последующих концепций стала называться сложностью Лемпеля-Зива, мерой количества уникальных подстрок, содержащихся в последовательности битов. Чем меньше уникальных подстрок, тем сильнее можно сжать последовательность.

Эта мера позже стала использоваться для проверки безопасности шифровальных кодов; если код действительно случайный, его нельзя сжать. Сложность Лемпеля-Зива также использовалась для анализа электроэнцефалограмм — записей электрической активности мозга — для
определения глубины наркоза, для диагностики депрессии и для других целей.Исследователи даже применили его для анализа поп-лирики, чтобы определить тенденции повторяемости.

За свою карьеру Зив опубликовал около 100 рецензируемых статей. В то время как статьи 1977 и 1978 годов являются самыми известными, у теоретиков информации, пришедших после Зива, есть свои фавориты.

Для Шломо Шамая, выдающегося профессора Техниона, именно статья 1976 года представила
Алгоритм Винера-Зива, способ определения пределов использования дополнительной информации, доступной декодеру, но не кодировщику.Эта проблема возникает, например, в видеоприложениях, которые используют тот факт, что декодер уже расшифровал предыдущий кадр, и поэтому его можно использовать в качестве дополнительной информации для кодирования следующего.

Для Винсента Пура, профессора электротехники Принстонского университета, это статья 1969 года, описывающая
граница Зива-Закаи, способ узнать, получает ли процессор сигналов наиболее точную возможную информацию из данного сигнала.

Зив также вдохновил ряд ведущих специалистов по сжатию данных на занятиях, которые он вел в Технионе до 1985 года.Вайсман, бывший студент, говорит, что Зив «глубоко увлечен математической красотой сжатия как способа количественной оценки информации. Прохождение курса у него в 1999 году сыграло большую роль в том, чтобы поставить меня на путь моих собственных исследований».

Он был не единственным, кто был так вдохновлен. «Я прошел курс по теории информации у Зива в 1979 году, в начале учебы в магистратуре, — говорит Шамай. — Прошло более 40 лет, а я до сих пор помню этот курс. Мне захотелось взглянуть на эти проблемы, провести исследование и получить докторскую степень.Д.»

В последние годы глаукома лишила Зива большей части зрения. Он говорит, что статья, опубликованная в журнале IEEE Transactions on Information Theory в январе этого года, является его последней. Ему 89.

«Я начал писать статью два с половиной года назад, когда у меня еще было достаточно зрения, чтобы пользоваться компьютером, — говорит он. — В конце концов Юваль Кассуто, младший преподаватель Техниона, завершил проект». В работе рассматриваются ситуации, в которых требуется быстрая передача больших информационных файлов в удаленные базы данных.

Как объясняет Зив, такая необходимость может возникнуть, когда врач хочет сравнить образец ДНК пациента с предыдущими образцами того же пациента, чтобы определить, была ли мутация, или с библиотекой ДНК, чтобы определить, была ли у пациента генетическое заболевание. Или исследователь, изучающий новый вирус, может захотеть сравнить последовательность его ДНК с базой данных ДНК известных вирусов.

«Проблема в том, что количество информации в образце ДНК огромно, — говорит Зив, — слишком много, чтобы сегодня по сети можно было отправить его за считанные часы или даже, иногда, за дни. Если вы, скажем, пытаетесь идентифицировать вирусы, которые очень быстро меняются во времени, это может занять слишком много времени».

Подход, который он и Кассуто описывают, включает использование известных последовательностей, которые обычно появляются в базе данных, чтобы помочь сжать новые данные, без предварительной проверки на конкретное соответствие между новыми данными и известными последовательностями.

«Я очень надеюсь, что это исследование может быть использовано в будущем», — говорит Зив. Судя по его послужному списку, Cassuto-Ziv — или, возможно, CZ21 — добавит к его наследию.

Эта статья появилась в печатном выпуске за май 2021 года под названием «Создатель сжатия».

Самодельный паяльник

Любители делать своими руками могут сделать паяльник своими руками. Компоненты базового паяльника на самом деле довольно просты, и на самом деле изучение того, как собрать свой собственный, может дать вам хорошее понимание того, как работают паяльники. Мы все за самоделки, но следует помнить, что самодельный паяльник никогда не будет работать так же хорошо, как купленный в магазине.На самом деле это не тот случай, когда путь «сделай сам» значительно дешевле/эффективнее. Паяльники не особенно дороги, поэтому, если вы обнаружите, что будете много паять или, по крайней мере, хотите, чтобы паяльные изделия были хорошего качества, мы определенно рекомендуем просто купить их. Но, если вы немного любитель и просто хотите поиграть с некоторыми основными методами пайки, паяльники станут довольно простым проектом «сделай сам». Не говоря уже о том, что для этого проекта «сделай сам» в первую очередь требуется немного пайки!

Детали, которые вам нужны

Чтобы сделать собственный паяльник, вам понадобится несколько основных материалов.

Медная проволока (около 7 дюймов)
Аккумулятор
Лента из стекловолокна
Нихромовая проволока (около 3 см)
2 батарейки АА
1 Винт
2 шайбы
Небольшой деревянный брусок (подходящего размера для приклеивания к аккумулятору)
Переключатель

Инструкции по сборке

Начните с небольшого куска медного провода и оберните его лентой из стекловолокна рядом с одним концом. Для этого вам понадобится всего лишь небольшой кусок ленты из стекловолокна.Не оборачивайте ленту вокруг кончика меди — обязательно оберните ее на несколько сантиметров ниже. Вам понадобится свободный медный наконечник для нагрева припоя.

Затем оберните нить из нихромовой проволоки вокруг ленты из стекловолокна. Это будет удерживать его на месте, но, что более важно, будет передавать тепло от аккумуляторной батареи к жалом паяльника. Затем вам нужно придать форму медной проволоке около середины с помощью плоскогубцев, сделав своего рода петлю. Убедитесь, что петля стропа достаточно большая, чтобы продеть винт.

Закрепите медную петлю на небольшом деревянном бруске с помощью винта и пары шайб. Готовое изделие будет служить паяльным жалом, а деревянный брусок будет использоваться для соединения жала с батарейным блоком.

Приклейте горячим клеем деревянный брусок к задней части аккумуляторной батареи и убедитесь, что он надежно закреплен. Приклейте переключатель на другой конец батарейного блока. Пока не кладите батарейки в упаковку — подождите, пока вы не закончите все остальные шаги, включая подключение, прежде чем вставлять батарейки.

К вашему аккумуляторному блоку должны быть подключены два провода постоянного тока. Положительный (красный) провод и отрицательный (черный) провод. Зачистите оба провода на концах и припаяйте черный провод к компоненту переключателя. Соедините красный провод с нихромовым проводом на жалом паяльника, скрутив его на место. Используя отдельный кусок положительного провода (зачищенный с обоих концов), припаяйте один конец к компоненту переключателя, а другой конец также скрутите с нихромовой проволокой. Если провода не подключены должным образом, электрический ток не будет работать.Важно обеспечить хорошее соединение с проводами, так как электричество от аккумуляторной батареи будет использоваться для нагрева медного паяльного жала.

После того, как весь припой остынет и вы проверите соединения, вставьте батареи в держатель. Включите переключатель, и вы готовы к работе!

Лучше купить?

Хотя это небольшой забавный проект, если вы собираетесь много паять, возможно, вы захотите приобрести его. Мы уже провели исследование, поэтому перейдите по ссылке, чтобы прочитать наше подробное руководство для покупателей.

Привет, читатели ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет. Хотя я пишу этот блог только с 2017 года, я всю свою жизнь был любителем активного отдыха. И хотя мне, безусловно, нравится делиться своим мнением со всеми вами, мне еще больше нравится слышать ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, пожалуйста, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Последние сообщения Джеймса Кеннеди (см. все)

Самодельный паяльник « Интересно, как

Как

Используйте паяльник для гибки цепи

Во времена повсеместной электроники пайка является важным навыком. К счастью, если вы еще не знаете, как это делается, этот навык легко освоить, а инструменты и сопутствующие материалы можно приобрести по дешевке. Этот видеоурок от MAKE поможет вам начать работу. Для большего я … больше

Как сделать

Припой с паяльником

В этом уроке мы научимся паять паяльником.Вам понадобятся: подушечки для лужения, демонтажная оплетка и добавляемый компонент. Начните с нагрева меди, прежде чем добавить провод. Вам нужно, чтобы кислота вытекала из сердечника на медь, чтобы создать поверхность, …подробнее

Как сделать

Создайте инфракрасную интеллектуальную доску с помощью Wiimote

Сэкономьте кучу денег, создав собственное светодиодное перо, которое работает с мультитач-доской/белой доской.Вам также понадобится WiiMote (Wii Remote) для использования вместе с самодельными светодиодными ручками, которые вы будете делать в этом видео. Чтобы начать работу над этим замечательным проектом, вам нужно …подробнее

Как сделать

Сделать электрическую зажигалку

Сделайте зажигалку с одной или двумя батарейками АА и простой тонкой проволокой!!! Это фантастическая самодельная электрическая зажигалка для любой ситуации.Вам понадобятся две батарейки типа АА, кнопочный переключатель, держатель батарейки, проволока, припой, паяльник, изолента, щипцы и ножницы. …подробнее

Как сделать

Создайте всепогодную компактную WiFi-антенну с высоким коэффициентом усиления

Посмотрите, как построить защищенную от непогоды компактную WiFi-антенну с высоким коэффициентом усиления менее чем за пятнадцать долларов! Этой самодельной WiFi-антенны должно хватить для большинства приложений, поскольку она в три раза мощнее стандартной антенны.Для этой компактной антенны Wi-Fi, сделанной своими руками, вам понадобится 12 см x . ..подробнее

Соберите домашний игровой автомат

Часть 1

Помните аркады? Вы были опечалены, когда они закрылись один за другим, не оставив возможности выйти и пообщаться, пока вы играли в видеоигры? Со всеми домашними консолями и подключением к Интернету игры развивались, но социальный фактор был устранен.Конечно, мы … больше

Как сделать

Изготовление троса спуска затвора Canon

Эта статья покажет вам, как сделать тросик спуска затвора для камеры Canon. После того, как все мои материалы были собраны, у меня ушло около получаса. Я пришел в общей сложности около восьми долларов. Он имеет три переключателя и кнопки. Черная кнопка у меня запускает автоматическ…ещё

Как сделать

Сделать недорогие солнечные батареи из сломанных

Что касается мира бытовой электроники, то нет ничего более экологичного, чем переработка солнечных батарей. В этом видеоуроке вы узнаете, как спаять сломанные солнечные панели, дав им новую жизнь в качестве функционального зарядного устройства для батарей типа АА, которое выдает около 6 вольт в …подробнее

Как сделать

Замена наушников для наушников iPhone

Как снять наушники с iPhone и заменить их на те, которые подходят вашим ушам и звучат лучше всего.Это может помочь, потому что вы сохраняете кнопку и разъем 1/8 дюйма, который вставляется в ваш iPhone. Чтобы снять наушники, вам понадобится паяльник.

Как сделать

Сделать акустическую систему с жестким диском

Хотите использовать — если не обязательно с пользой — свои старые жесткие диски? В этом практическом руководстве представлены инструкции по созданию акустической системы с жестким диском для использования вместе с MP3-плеером.Чтобы продолжить, вам понадобится MP3-плеер (например, Samsung YP-S3), как минимум один лонжерон …подробнее

Как

Дешевле обрамляйте вещи спаиванием рамок для картин

Это видео научит вас, как с помощью недорогих материалов и паяльника обрамить что-нибудь двухмерное.Используемый метод называется лужением с использованием скошенного стекла, медной фольги, припоя и флюса. Лужение отлично подходит для обрамления засушенных цветов и листьев и занимает всего около …подробнее

Как сделать

Изготовление перезаряжаемой USB-батареи на солнечной энергии

Аварийное зарядное устройство для вашего мобильного телефона пригодится, но это не лучшее решение; когда он мертв, он бесполезен (какая трата).Если вы действительно хотите выйти из метафорической сетки, вы можете выполнить шаги, описанные в этом видео, чтобы построить более надежную схему, чем …подробнее

Как сделать

Ремонт перегоревшего сабвуфера

Хорошо, вы сделали это, вы взорвали свой диджейский сет слишком громко, и теперь ваши динамики превратились в пыль.Что ж, прежде чем спешить и заменить их, почему бы не попробовать отремонтировать их самостоятельно? Правильно, с помощью этого видео вы можете предпринять необходимые шаги и вдохнуть новую жизнь в …подробнее

Как сделать

Сделать свет с помощью шагового двигателя-генератора

В этом уроке мы узнаем, как сделать свет с помощью генератора шагового двигателя.Во-первых, выньте двигатель из старого принтера, который вы больше не используете. После этого найдите несколько светодиодных фонарей. Вам нужно будет припаять светодиоды, а затем соединить их паяльником с принтом …подробнее

Как сделать

Схема сгибания пластиковой игрушки

В этом видео с практическими рекомендациями вы узнаете, как выполнить базовую гибку контура.Вам понадобится отвертка, зажимы типа «крокодил», припой, паяльник, провода, инструмент для зачистки проводов, кнопка или переключатель и дрель. Откройте устройство, которое вы хотите согнуть. Как только сторона доски …подробнее

Как сделать

Измените цвета светодиодов на блоке питания Xbox 360

CIA360MODS научит вас менять цвета светодиодов на блоке питания XBox 360.Вам понадобятся плоскогубцы, пинцет, отвертка, паяльник и smds. Отвинтите винты от блока питания, а затем выньте вентилятор изнутри. Следуйте схемам и используйте пинцет, чтобы …подробнее

Как сделать

Модифицируйте свой контроллер NES для игры на ПК

Это мод HouseholdHacker, который учит вас, как модифицировать ваш старый контроллер Nintendo для работы с компьютерными играми на вашем ПК.Сегодня мы покажем вам, как превратить ваш старый контроллер Nintendo в значок ретро-игры на вашем компьютерном столе! Для этого вам понадобится несколько деталей: NES Con …подробнее

Как сделать

Сделать рождественские гирлянды с музыкальным управлением и синхронизацией

Хотите быть похожим на Карсона Уильямса в это Рождество? Что ж, это означает иметь красиво украшенный дом, полный рождественских огней и других праздничных украшений, но это еще не все… Синхронизация рождественских огней с вашей любимой праздничной мелодией или рождественской мелодией — это …подробнее

Как сделать

Припаяйте собственный усилитель для наушников

Systm — это шоу «Сделай сам», предназначенное для обычных гиков, которые хотят быстро и легко научиться погружаться в новейшие и самые горячие технологические проекты.Мы поможем вам избежать подводных камней и быстро запустить ваш проект. Поищите Systm на WonderHowTo, чтобы узнать больше о серии «Сделай сам» … подробнее

Как сделать

Сыграй блюз на электрогитаре, как Питер Грин

Если вы музыкант, которому нужны уроки, нет лучшего способа учиться, чем воспользоваться так называемыми инструкциями «Обучение» MusicRadar.Хотя стоимость обучения в названии вводит в заблуждение, этот видеокласс совсем не дорогой, потому что он бесплатный прямо здесь. Ищете ли вы его …подробнее

Как сделать

Провод вашей модели железной дороги

Если вы находитесь на этапе, когда вам нужно начать балластировку вашей модели железнодорожного пути, вы можете посмотреть этот видеоурок по проводке.Узнайте, как связать свою модель железной дороги. Итак, посмотрите, как проложить питающие кабели для питания ваших балластов, чтобы включить ваш ми …подробнее

Как сделать

Правильно паять электронику

Новичок в пайке? Это обучающее видео отвечает на самые распространенные вопросы новичков в области пайки: что такое флюс? какой наконечник следует использовать? Содержат ли пары припоя опасное количество свинца? зачем регулярно чистить и лужить наконечник утюга? Посмотрите это видео…более

Как сделать

Припой для ремонта электроники и другого ремонта

Научитесь паять.Любите ли вы возиться с электроникой или самостоятельно ремонтировать сантехнику, пайка металла — это важный навык. Кроме того, это довольно весело. Вам понадобится * Паяльник * Паяльное жало * Защитные очки * Припой * Флюс * Зажимы для пайки …подробнее

Как

Горшок мод зеленый лазер

Положите газету на рабочую поверхность.Возьмите зеленую лазерную ручку мощностью 5 МВт и отвинтите крышку батарейного отсека. Извлеките батарейки и отложите их вместе с крышкой батарейного отсека. Держите заднюю часть лазерного пера левой рукой и переднюю часть лазерного пера правой рукой. Крути … подробнее

Как сделать

Сборка коптильни холодного копчения

Из этого видео вы узнаете, как построить коптильню холодного копчения за несколько простых шагов.Вам понадобятся: дымовые шашки, новый паяльник и пустая банка. Сначала оставьте крышку в банке частично прикрепленной и прорежьте в ней отверстие для паяльника. Добавьте свою любимую дымовую шашку в банку и …подробнее

Как сделать

Изготовление обогревателей для бассейна с кувшинками, работающих от солнечной энергии

Начните с нескольких хулахупов, а затем возьмите полиэтиленовую пленку и небольшой паяльник.Наденьте пленку на обручи, затем аккуратно модифицируйте паяльник и сделайте несколько точечных сварных швов. Будьте осторожны, чтобы ничего не расплавить! Сделайте несколько вентиляционных пузырей, и теперь у вас есть подогреватель для бассейна!

Как сделать

Припой и термоусадочная проволока

Вот как правильно паять провода, а затем термоусаживать их, чтобы изолировать.Во-первых, уход за паяльником необходим, чтобы он не окислялся. Также доступны портативные версии утюга, чтобы сделать работу более удобной. Для пайки требуется припой …подробнее

Как сделать

Создание магнитного перемешивающего устройства

В этом видео мы узнаем, как построить магнитное перемешивающее устройство.Сначала вам понадобятся: блок пенопласта толщиной 1 дюйм, кусок картона, 2 магнита, небольшой электродвигатель, кусок немагнитного металла, пистолет для горячего клея и паяльник. Сначала нарисуйте форму вашего …more

Как сделать

Припой основы

Паять не сложно, как вы думаете.В этом видео будут рассмотрены основные методы пайки электроники и электропроводки. В нем представлен всесторонний взгляд на процесс пайки, охватывающий все, от выбора паяльника и припоя до правильной техники пайки …подробнее

Как сделать

Замена батареи iPod nano 1-го поколения

В этом видео показано, как разобрать iPod nano первого поколения, чтобы заменить аккумулятор.Вам понадобится паяльник и вам нужно будет немного паять электронику, поэтому убедитесь, что вы умеете паять или немного попрактиковались заранее. Будьте осторожны, иначе вы … больше

Как

Получение хороших паяных соединений

Узнайте, как паять провода с помощью этого видео.Очистите место пайки, соскребая провод до голого металла, а затем протирая его спиртом или ацетоном. Используйте припой со смоляным сердечником для электронных приложений. Этот припой обычно поставляется в катушках. Олово (покрыть припоем) …подробнее

Как сделать

Припой провод

В этом видео показано, как припаять провод.Первое, что вы должны помнить, это то, что провода должны быть чистыми, блестящими и яркими. Затем обрежьте около 1/2 дюйма изоляции проводов, а затем выполните надежное механическое соединение. Затем положите немного паяльного карандаша на чистую …подробнее

Как сделать

Изготовление скульптурных узлов из мягких металлов

В математике узел — это замкнутый круг в трехмерном пространстве, который многократно пересекает сам себя.Поскольку он закрыт, у него нет концов, которые можно завязать, а это означает, что вы не можете создать такой узел. Однако, если вы свяжете концы вместе после того, как завяжете узел в стандартной пряже, …подробнее

Как сделать

Защитите свою дверь от высокого напряжения

В этой статье я покажу вам, как создать простой, но эффективный способ отпугивания злоумышленников.Конечно, есть методы вокруг этого подхода, но он отлично подходит для офисных розыгрышей и общего веселья. Проект требует небольших базовых знаний в области электроники и схемотехники …подробнее

Как сделать

Самодельное USB-зарядное устройство на батарейках

Поскольку портативные устройства необходимы в современной повседневной жизни, они могут подвергаться чрезмерному использованию, неправильной зарядке или естественному износу.Для тех людей, которые постоянно носят с собой свой смартфон или iPod, сколько раз вы выходили из дома и собирались просто …подробнее

Как сделать

Генерация электричества из кинетической энергии

Пьезоэлектрическая энергия В этой статье я покажу вам, как сделать маленькое устройство размером с бумажник, которое вырабатывает электричество из кинетической энергии.Концепция проста: пьезоэлектричество — это заряд, возникающий при контакте определенных твердых материалов (обычно керамики и кристаллов) с …подробнее

Как сделать

Создайте светящуюся звездную карту

Это то, чего всегда хотел каждый любитель астрономии… красивая мерцающая домашняя галактика. Как справедливо предупреждает пользователь Instructables MrTrick, этот проект — немалый подвиг. Будьте готовы пройти обучение: Базовым навыкам работы с деревом Как обращаться с паяльником Как спроектировать светодиод …подробнее

Как сделать

Сделайте самый яркий светодиодный фонарик в мире: 1-й фонарик

Вы когда-нибудь думали, что ваши фонарики не дают достаточно света? Что ж, измени это; посмотрите этот видеоурок, чтобы узнать, как сделать самый яркий светодиодный фонарик в мире.Вам понадобится омметр (вольтметр), проволока, термопаста, фонарик Дорси, паяльник и 90 …подробнее

Как сделать

Сделать охранную сигнализацию

Узнайте, как сделать дешевую охранную сигнализацию / сигнализацию с растяжкой, с пошаговыми инструкциями.Это довольно просто, но эффективно. Картон, леска, батарейки, паяльная проволока, паяльник, пистолет для клея-расплава, пустая банка из-под безалкогольных напитков, изолента, зуммер — вот некоторые из н …подробнее

Как сделать

Схема сгибания игрушечного пианино

Как согнуть игрушечный синтезатор Radio Shack 80-х.Откройте любое устройство и поэкспериментируйте с внутренними аудиоустройствами. Гибка цепей делается в основном на старых дешевых игрушках. Это демонстрация изгиба цепи на игрушечном пианино. Достаньте паяльник и вскрывайте игрушки. Это … еще

Как сделать

Изготовление встроенных запонок для Arduino

Проект 5 из 5-минутных проектов Popular Science с помощью инструмента для мастеров называется «Запонки с интегральной схемой».Что бы носил Бонд, если бы он умел программировать Arduino. Редактор и специалист по шитью Дуг Кантор запускает паяльник, чтобы показать вам, как вытачивать запасные пуговицы и остатки…подробнее

Как сделать

Припаять пару наушников

Столкнулись с мертвым каналом в наушниках? Прежде чем они появятся, вы можете воспользоваться возможностью, чтобы посмотреть, чему вы можете научиться, пытаясь починить их самостоятельно с помощью паяльника.Ремонт часто может быть простым. Подробные пошаговые инструкции на reso…подробнее

Как сделать

Создайте экологически чистую направленную WiFi-антенну

Узнайте, как построить экологически чистую направленную антенну Wi-Fi с помощью этого простого видео-руководства.Чтобы продолжить дома, вам понадобятся следующие вещи: медный клин, разъем N-типа, несколько винтов, зажимная заглушка N, косичка и беспроводная карта. Вам также понадобится …Подробнее

Как сделать

Припаяйте разъем XLR к кабелю аудиомикрофона

В этом обучающем видео крупным планом показаны шаги по пайке разъема XLR на аудиокабель.Вам понадобится нож, инструменты для зачистки проводов, паяльник, в дополнение ко всему, что будет спаяно. Посмотрите это видеоруководство по схемотехнике и узнайте, как припаять разъем XLR к…подробнее

Как сделать

Преобразование Zoom h3 в полевой рекордер с 4 дорожками

Превратите Zoom h3 в полевой рекордер с 4 дорожками, который может записывать с 4 каналов на компьютерный аудиоинтерфейс.Вам понадобятся четыре резистора на 10 кОм, четыре резистора на 100 Ом, два двухполюсных переключателя, четыре детали шасси RCA, немного провода, маленькие отвертки, кусачки, продаваемый …подробнее

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка — полезный навык, независимо от того, планируете ли вы использовать его профессионально или для проектов «сделай сам».Качественный паяльник — один из самых важных инструментов, который вам понадобится для паяльных работ.

Это руководство содержит краткий обзор того, как пользоваться паяльником. Он даст вам основы, применимые к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут различаться в зависимости от типа материалов, которые вы паяете, и ожидаемого результата.На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для всех типов проектов. Ниже вы найдете информацию об основах пайки, описание используемого оборудования и основное пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка — это метод соединения металлических деталей.Он включает расплавление металла, известного как припой, в пространство между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует постоянное соединение между деталями. Припой действует как своего рода металлический клей, который соединяет элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

Эта статья о том, как пользоваться паяльником, но сам утюг — не единственный предмет, который вам понадобится.Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для проекта пайки.

Паяльник: Паяльник обеспечивает тепло, которое плавит припой. Он состоит из наконечника, который вы прикладываете к металлическим частям, которые хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Существует несколько разновидностей паяльников. Часто они электрические и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени.Некоторые утюги позволяют регулировать температуру утюга.
Припой: Припой — это вещество, которое плавится и образует соединение между двумя спаянными компонентами. Это тонкая проволока, изготовленная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил безопасности, а также на пользу для окружающей среды и здоровья от поиска бессвинцовых альтернатив.Некоторые типы припоев также содержат флюс — вещество, которое удаляет оксидные слои с металлических деталей, чтобы припой лучше сцеплялся.
Паяльная станция: Паяльная станция действует как станция управления для вашего паяльника, если у вас есть регулируемый паяльник. На станции есть элементы управления для регулировки температуры утюга, а также других настроек. Вы можете подключить свой утюг к этой паяльной станции.
Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и надежное место для хранения вашего утюга, когда вы им не пользуетесь.Это может также включать место для хранения принадлежностей для чистки вашего утюга.
Чистящая подушечка: Для правильной работы утюга необходимо содержать его в чистоте во время использования. Вы можете использовать чистящую губку, стальную или латунную вату или влажную губку.
Защитные очки: Защитные очки помогут защитить глаза в случае аварии и предотвратят раздражение глаз парами.
Оборудование для вытяжки дыма: Дым, образующийся при пайке, может быть токсичным.Устройства для удаления дыма удаляют пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Прежде чем вы начнете пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. Пайка включает в себя экстремальные температуры и токсичные вещества. Хотя это сопряжено с определенным риском, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Прежде чем приступить к работе, прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. Во время пайки надевайте защитные очки и следите за тем, чтобы волосы, свободная одежда и украшения не мешали вашим инструментам. Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо проветриваемом помещении, или используйте устройство для удаления дыма. Испарения флюса ядовиты. Если припой, который вы используете, содержит свинец, вымойте руки после работы с ним.

2. Очистка и лужение

Чтобы жало паяльника работало правильно, оно должно быть чистым и залуженным. Любые загрязнения или окисление снижают эффективность теплопроводности, усложняя работу и снижая качество паяных соединений.

Перед тем, как приступить к пайке, очистите наконечник утюга, потерев его о чистящую подушечку. Если ваш наконечник сильно окислился, вам может понадобиться реактиватор наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение наконечника утюга включает в себя покрытие его слоем припоя. Эта практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залужите наконечник непосредственно перед тем, как начать пайку.

В дополнение к очистке и лужению жала вашего утюга перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех паяных соединений и в конце каждого проекта пайки. Это продлит срок службы жала паяльника и улучшит качество паяных соединений.

Соединение деталей

После того, как вы выполнили вышеуказанные шаги, вы готовы к пайке компонентов. Методы, которые вы будете использовать, будут варьироваться от проекта к проекту, но основные пошаговые инструкции таковы:

Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от соединяемых материалов и типа используемого припоя. Как правило, лучше всего использовать температуру, которая является как можно более низкой, но при этом достаточно высокой для выполнения работы.Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно на 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения электронных компонентов.
Как только ваш утюг нагреется до соответствующей температуры, возьмите утюг за ручку в одной руке и держите кусок припоя в другой руке. Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вам нужно нагреть металлические детали, а не сам припой.
Затем коснитесь припоем нагретых компонентов. По мере плавления припой будет затекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту. Обычно это не занимает больше нескольких секунд.
Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы заставить его остыть. Это произойдет само по себе и не займет больше нескольких секунд.
Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или комков лишнего припоя.

Демонтаж

Если вы ошиблись при пайке, не волнуйтесь. Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, вы можете перепаять первое соединение новым припоем.

Более тщательный метод исправления ошибки пайки состоит в том, чтобы повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», который представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя.Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, который поглощает расплавленный припой за счет капиллярного действия.

Уборка

После окончания пайки очистите и залудите жало паяльника. Дав утюгу остыть, храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не будете использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Насадки для специальных паяльных работ

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные виды пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник для создания электрического соединения между двумя проводами. Наличие инструмента, такого как устройство, называемое третьей рукой помощи, для удержания кабелей очень полезно. Третья рука помощи состоит из утяжеленной базы, металлических рычагов и зажимов типа «крокодил», которые удерживают провода на месте. Вы также можете использовать пару плоскогубцев для аналогичного эффекта.

Во-первых, убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
Далее залудить провода. Для этого прикоснитесь жалом паяльника к каждой проволоке, чтобы нагреть их. Затем нанесите припой, пока провод не пропитается насквозь. Припой должен быть на всех нитях, но не настолько, чтобы кабель стал слишком жестким. Это поможет теплу более эффективно распространяться по нитям накала и облегчит пайку.
Механически соедините провода, чтобы их скреплял не только припой.Для этого обмотайте первую проволоку вокруг второй, оставив достаточно места, чтобы вторую проволоку обернуть вокруг первой. Витки кабеля должны лежать рядом друг с другом.
Нагрейте механически соединенные провода паяльником и нанесите припой. Используйте достаточное количество припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
После соединения двух проводов наденьте термоусадочную трубку, чтобы изолировать провода и защитить их от внешних воздействий. Эта трубка будет сжиматься под воздействием тепла, помогая ей плотно прилегать к проводам и создавая облегающее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатные платы (PCBs) — еще одно частое применение паяльников.

Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для сквозных компонентов поместите их в соответствующие отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
Слегка согните конец детали, чтобы он оставался на месте.
Когда паяльник нагреется до нужной температуры, коснитесь им контактной площадки, чтобы нагреть вывод компонента и контактной площадки.Убедитесь, что температура правильная. Слишком низкая температура может создать соединение, которое не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
Затем нанесите припой. Припой будет обтекать компонент жидкостью. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы у вас остался лишний припой.
Потяните утюг прямо вверх от компонента. Место пайки должно иметь конусообразную форму.
Проверьте соединение, чтобы убедиться, что оно блестит, нет зазоров или слишком много припоя
Если паяное соединение соответствует требованиям, отрежьте лишний вывод компонента над соединением.

3. Как паять витражи

Припой – это то, что скрепляет отдельные кусочки стекла в витражном произведении. Вот как вы используете припой на витражах.

Перед пайкой убедитесь, что детали витража хорошо подходят друг к другу, а стекло чистое.
Нанесите медную фольгу на края стекла, так как припой не будет прилипать к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой растекался равномерно. Вам не нужны зазоры между деталями, но припой сможет заполнить небольшие зазоры.
Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы зафиксировать их на месте.
Затем нанесите слой флюса на все швы. Покрытие должно быть равномерным и легким, но достаточным, чтобы покрыть всю фольгу.
Начните припаивать примерно в четверти дюйма от края детали.Слегка прикоснитесь нагретым утюгом к медной фольге и введите припой. Переместите утюг и припаяйте вдоль шва фольги. Если паяный шов выглядит плоским, попробуйте работать медленнее и использовать больше припоя. Если он переливается на стекло, попробуйте ехать быстрее. Правильное выполнение этой части требует практики.
Когда вы закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине. Нанесите небольшое количество флюса и припаяйте эту сторону.
Чтобы обработать внешние края, залужите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете применить U-образный канал — небольшой U-образный металлический элемент — для более обрамленного вида.

Некоторые другие советы включают использование только твердого припоя, а не кислотного или канифольного припоя, а также не нагревать слишком долго какую-либо одну область, так как это может привести к разрушению стекла.

4. Как паять украшения

Вы можете паять украшения с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы варьируются в зависимости от типа предмета, который вы хотите изготовить, и есть больше возможностей для творчества с пайкой ювелирных изделий. Поищите в Интернете инструкции о том, как сделать определенные предметы или поэкспериментируйте и создайте свой собственный дизайн.

Например, вы можете согнуть серебряную, медную или другую проволоку, чтобы сформировать кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают высококачественные кусачки для проволоки и третий ручной инструмент.

Ознакомьтесь с инструментами Weller для пайки

За какой бы тип пайки вы ни взялись, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных и доступных по цене паяльных инструментов на рынке. Для профессионалов начального уровня и любителей WE 1010 идеально подойдет. Он обеспечивает наибольшую мощность в своем классе, простое управление и экономичную работу по доступной цене.

Как быстро переделать паяльник в паяльный фен

Материалы:

Переделка паяльника в фен

Смотрите видео

Паяльный фен своими руками. И немного теории.

Полученные параметры

С чего начать?

Немного о питании

Немного о разъеме

Паяльная станция с феном своими руками из доступных деталей дома

Паяльный фен: что это?

Мелкие подробности

Основные различия между паяльными фенами

Полученные параметры

Конструктивные особенности

Принцип работы

Изготовление паяльной станции из подручных средств

Что паяют с помощью данного инструмента

Стационарное устройство

Преимущества и недостатки фена

Паяльная станция из паяльника

Основные детали и материалы

Каких ошибок стоит избегать в процессе сборки?

Рекомендации по изготовлению

Разновидности паяльных станций

Назначение самодельного фена

Как сделать устройство?

Основы пайки феном

Немного о разъеме

Воздушный паяльник

Немного о питании

Особенности самостоятельного изготовления агрегата

Обзор цен

Основные методы изготовления паяльного фена в домашних условиях

Основы пайки

Принцип работы

Особенности процесса отпаивания и припаивания

Описание инструмента

Требования к оборудованию

Показатели работы

Как сконструировать самодельный термофен?

Первая константа – это температура

Вторая величина – мощность

Толщина материала 0,4-0,5 мм

Как сделать паяльный фен своими руками

Фен из паяльника

Что понадобится для создания фена из паяльника?

Процесс сборки фена из паяльника

Паяльный фен из автоприкуривателя

Особенности паяльных станций

Самостоятельное создание станции

Заключение

Принцип работы самодельного паяльного фена

Как я делал паяльный фен из фена жены — Своими руками — общие вопросы

Паяльный фен из прикуривателя для SMD деталей своими руками

Как сделать паяльный фен из прикуривателя

Преимущества пайки феном

простая схема. Как сделать термофен из прикуривателя в домашних условиях? Другие идеи

Особенности

Инструменты и материалы

Процесс изготовления

Проверка

DIY 12-вольтовый паяльник

Строительство цепи

Как собрать простой паяльник · Один транзистор

Аккумуляторный паяльник холодного нагрева «сделай сам»

Что нужно для сборки паяльника с холодным нагревом

Изготовление беспроводного холодного паяльника

Изготовление жала паяльника

Тестирование жала паяльника с холодным нагревом

Крепление паяльного жала

Использование паяльника

Некоторые общие советы по использованию

Хотите беспроводной паяльник с регулируемой температурой? Вот как сделать один

Самодельный паяльник

Детали, которые вам нужны

Инструкции по сборке

Лучше купить?

Самодельный паяльник « Интересно, как

Как
