Основные определения по кабельно-проводниковой продукции

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

К проводниково-кабельной продукции относятся изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или может быть скрученных, сверху которых, опять же, в зависимости от условий эксплуатации может быть наложены неметаллическая оболочка и защитный покров

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных в неметаллическую оболочку или металлическую, поверх которой в зависимости от условий прокладки и эксплуатации может накладываться защитный покров, в который может входить броня.

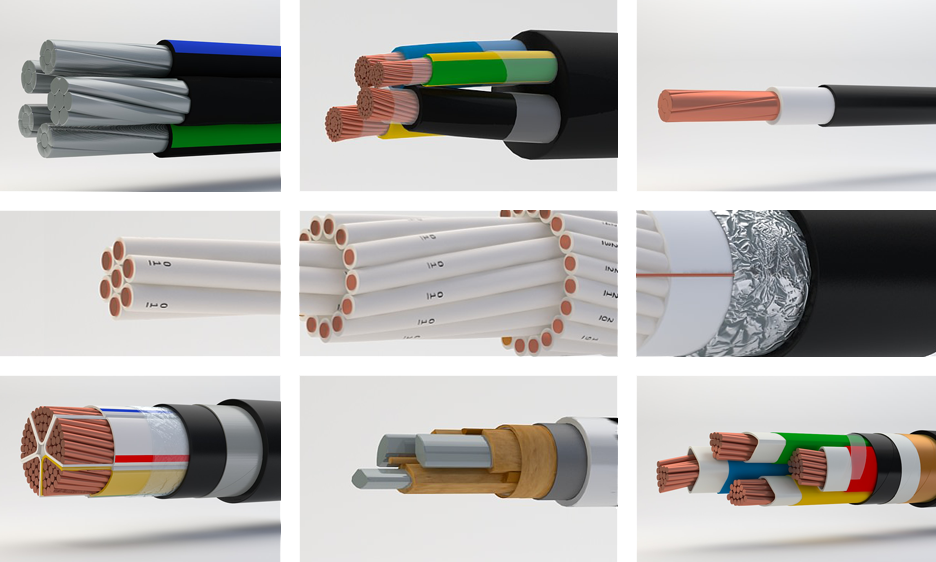

По типу изоляции силовых кабелей различают:

• кабели силовые с пластмассовой изоляцией;
• кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;
• кабели силовые с резиновой изоляцией и т.д.

Предназначение кабелей и их классификация

Кабели, в зависимости от материала передаваемой энергии, проводящих жил или информации делят на две группы:

1. Кабели с оптическими волокнами.
2. Кабели с металлическими жилами электрические.

Кабели с оптическими жилами чаще всего имеют и дополнительные металлические токопроводящие жилы. Кабели с металлическими жилами электрические классифицируют типу изоляции, по величине напряжения, назначению и по многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяют на:

• кабели на напряжения 1..10 кВ;
• кабели на напряжения 110 .. 500 кВ;
• кабели на напряжение до 1 кВ;
• кабели на напряжения 20 … 35 кВ.

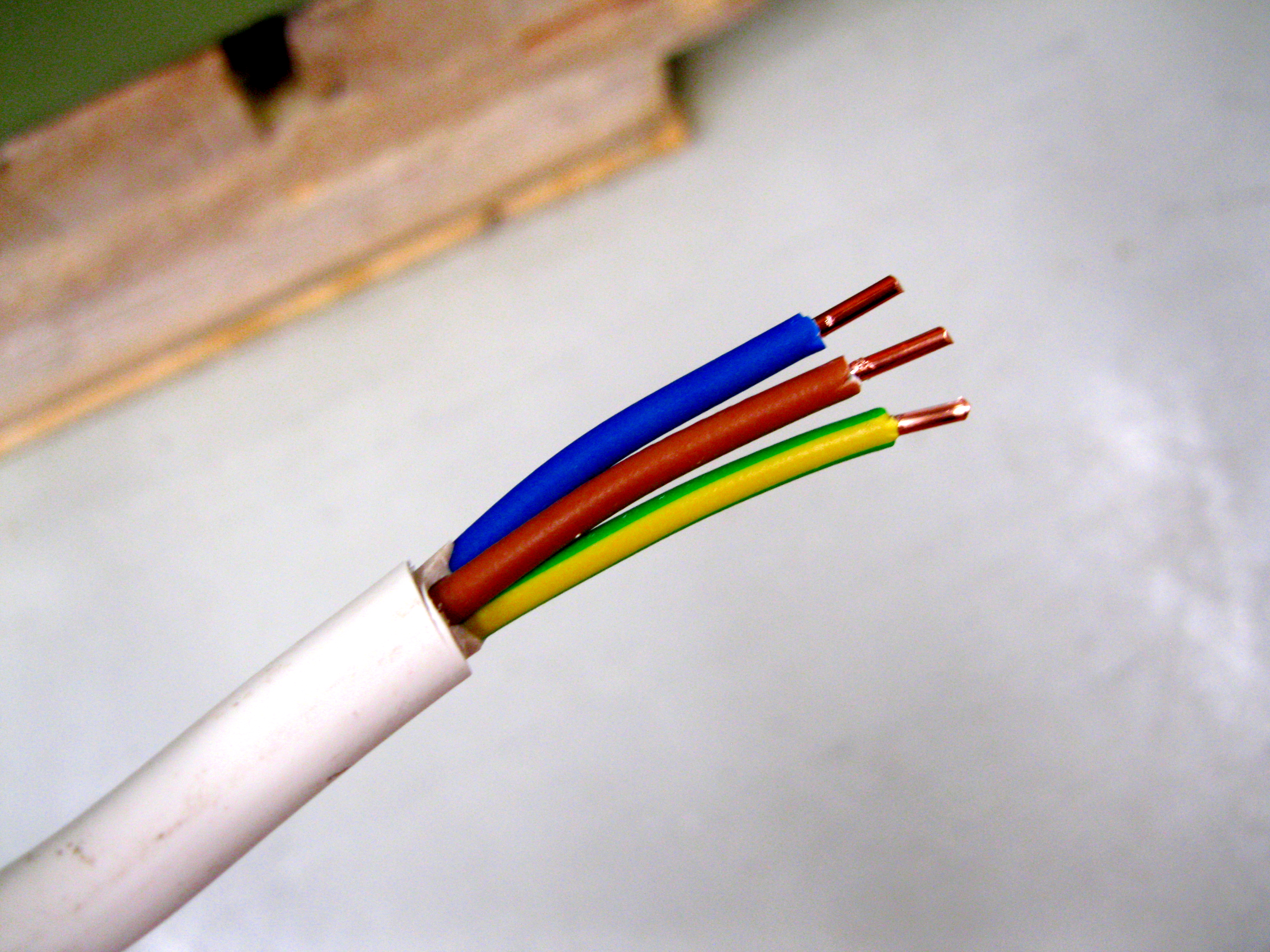

Самый главный элемент у всех типов шнуров, проводов, кабелей, является экран,  токопроводящая жила, изоляция , наружные покровы и оболочки.

Неизолированные провода изоляции не имеют. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные покровы, экран — могут отсутствовать.

Токопроводящие жилы изготавливаются либо из алюминия, либо из меди. В последний десяток лет, производители кабелей используют в основе изготовления – медь. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые, и фасонные, неуплотненные.

Маркоразмер кабельного изделия — условное буквенно-цифровое обозначение, характеризующее помимо марки основные конструктивные и электрические параметры кабельного изделия: диаметр или сечение токопроводящих жил, число жил (групп), напряжение волновое сопротивление и др. и достаточное, чтобы отличить данное изделие от другого.

Кабельные изделия — совокупность кабельных изделий.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, служащий для заполнения свободных промежутков в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из изолирующего материала произвольного сечения, применяемый в качестве заполнителя или для образования каркаса полувоздушной изоляции.

Прядь — элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих одна к другой и расположенных параллельно в один ряд.

Кабельная обмотка — покров из наложенных по винтовой спирали лент. Нитей, проволок или прядей.

Кабельная обмотка с перекрытием — кабельная обмотка, у которой каждый виток ленты покрывает часть соседнего витка этой же ленты.

Кабельная обмотка встык — кабельная обмотка, у которой края соседних витков одной и той же ленты, нити, проволоки, пряди соприкасаются.

Кабельная обмотка с зазором — кабельная обмотка у которой между соседними витками одной и той же ленты имеется зазор меньше ширины ленты.

Кабельная обмотка открытой спиралью — обмотка, у которой между витками одной и той же ленты, нити или проволоки имеется зазор больше ширины ленты или диаметра нити (проволоки).

Кабельная оплетка — покров кабельного изделия из переплетенных прядей.

Кабельный сердечник — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), находящаяся под оболочкой или эраном.

Токопроводящая жила — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криопроводящая жила — токопроводящая жила, выполненная из кривопроводникового материала.

Сверхпроводящая жила — токопроводящая жила, выполненная из сверхпроводникового материала.

Стабилизатр сверхпроходящей жилы — элемент выполненный из металла с высокой теплоэлектропроводностью, находящийся в непосредственном контакте со сверхпроводниковым материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Проводник коаксиальной пары — токопроводящий элемент коаксиальной пары кабеля.

Стренга — заготовка, скрученная из проволок.

Многопроволочная жила — токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Жила правильной скрутки — многопроволочная жила скрученная из элементов одинакового диаметра, расположенных коаксиальными повивами чередующихся направлений, в поперечном сечении которой линии, соединяющие центры элементов каждого повива, образуют правильный выпуклый многоугольник.

Жила неправильной скрутки — многопроволочная жила скрученная из элементов различного диаметра. Расположенных коаксиальными повивами.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — многопроволочная жила, проволоки или стренги которой скручены в одну сторону без распределения по повивам.

Круглая жила — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным около поперечного сечения, представляет собой круг с точностью до радиусов составляющих ее элементов.

Фасонная жила — токопроводящая жила, у которой поперечное или поверхность, ограниченная контуром, описанным около поперечного сечения, имеет форму. Отличную от круга.

Прямоугольная жила — фасонная жила формы прямоугольника с закругленными углами.

Секторная жила — фасонная жила формы сектора (сегмента) с закругленными углами.

Овальная жила — фасонная жила овальной формы.

Полая жила — жила трубчатой формы, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая жила из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг сердечника.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между проволоками.

Расщепленная жила — токопроводящая жила, сечение которой разделено изоляцией на несколько находящихся под одним потенциалом частей.

Герметизированная жила — токопроводящая жила, промежутки между проволоками которой заполнены герметизирующим составом.

Мишурная нить — элемент токопроводящей жилы в виде плющеной проволоки. Спирально наложенной на нить из изоляционного материала.

Мишурная жила — токопроводящая жила, скрученная из мишурных нитей.

Изолированная жила — токопроводящая жила, покрытая изоляцией.

Экранированная жила — изолированная жила, поверх которой имеется экран.

Основная жила — изолированная жила, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от от функций основных жил.

Жила заземления — вспомогательная жила, предназначенная для соединения не находящихся под рабочим напряжением металлических частей электротехнического устройства, к которому подключен кабель или провод, с контуром защитного заземления.

Контрольная жила — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токопроводящей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для нахождения путем отсчета от нее искомой жилы.

Направляющая жила — изолированная жила. Отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Сплошная изоляция — изоляция в виде сплошного слоя диэлектрика (пластмассы, резины и др.).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная изоляция из пластмассы.

Резиновая изоляция — сплошная изоляция из резины.

Эмалевая изоляция — сплошная изоляция в виде пленки, образованной эмалевым лаком или расплавом смолы.

Оксидная изоляция — сплошная изоляция в виде пленки окислов, образованных на поверхности токопроводящей жилы.

Порошковая прессованная изоляция — сплошная изоляция из порошка на основе неорганических соединений.

Минеральная изоляция — сплошная изоляция из минерального порошка.

Пленочная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из лент кабельной бумаги.

Пропитанная бумажная изоляция — многослойная изоляция из лент кабельной бумаги и изоляционного пропиточного состава.

Обедненно-пропитанная изоляция — пропитанная бумажная изоляция, свободная часть пропиточного состава которой частично  или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Асбестовая изоляция — изоляция из асбестовых нитей.

Дельта-асбестовая изоляция — изоляция из слоя дельта-асбестового волокна и подклеивающе-пропиточных составов ли без них с лакированной или нелакированной поверхностью.

Изоляционный пропиточный состав — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Градированная изоляция — многослойная изоляция с электрическими характеристиками, заданным образом изменяющимися от слоя к слою.

Поясная изоляция — изоляция, входящая в состав сердечника и наложенная поверх скрученных или нескрученных изолированных жил.

Полувоздушная изоляция — изоляция образованная сочетанием твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная сочетанием кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчато-бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Бумаго-массовая изоляция — воздушно-бумажная изоляция из пористой бумажной массы, наложенной на токопроводящую жилу коаксиальным слоем.

Кордельно-трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и обмоткой из одной или нескольких лент.

Воздушно-пластмассовая изоляция — полувоздушная изоляция, образованная сочетанием пластмассы и воздуха.

Кордельно-трубчатая пластмассовая — воздушно-пластмассовая изоляция, образованная корделем, наложенная на жилу или внутренний проводник по винтовой спирали, и трубкой или обмоткой из лент.

Пористо-пластмассовая изоляция — воздушно-пластмассовая изоляция из пористой пластмассы, наложенной на жилу или внутренний проводник коаксиальным слоем.

Кордельная изоляция — воздушно-пласмассовая изоляция, образованная корделем, наложенным по винтовой спирали на внутренний проводник коаксиального кабеля.

Баллонная изоляция — воздушно-пластмассовая изоляция, образованная переодически обжатой трубкой с внутренним диаметром, большим диаметра токопроводящей илы или внутреннего проводника.

Шайбовая изоляция — воздушно-пластмассовая изоляция, образованная шайбами, расположенными через определенный интервал на внутреннем проводнике коаксиальной пары.

Элемент скрутки — элемент конструкции кабельного изделия (проволока, стренга, изолировааня жила, группа, пучок), предназначенный для образования другого, более сложного, конструктивного элемента методом скрутки.

Группа — элемент скрутки в виде двух или более изолированных жил (проводника).

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Симметричная пара — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, проводники которой расположены соосно и разделены изоляцией.

Тройка — группа из трех изолированных жил , расположенных параллельно в один ряд или скрученных.

Четверка — группа, скрученная из четырех изолированных жил.

Звездная четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки.

Двойна-парная четверка — четверка, жилы которой образуют две симметричные пары с разными шагами скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Пучок — элемент — состоящий из групп (пар, четверок и др.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пар, четверок и др.) и предназначенный для образования главного пучка сердечника.

Главный пучок — пучок, скрученный из элементарных пучков и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенных коаксиально либо по отношению к остальным аналогичным элементам, образующим в совокупности скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), либо поверх внутренней по отношению к этому слою части кабельного изделия.

Усиленная группа — группа (пара, четверка), имеющая общую обмотку из лент электроизоляционного материала.

Экранированная группа — группа (пара, четверка, пучок), имеющая общий экран.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Вспомогательная группа — группа предназначенная для выполнения функций, отличных от функций основных групп.

Счетная группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех

из жил от всех других групп, повива и предназначенная для нахождения от нее искомой группы.

Направляющая группа —  группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех из жил от всех других групп, повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой группы.

Кабельный экран — элемент из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всего сердечника или его части, либо в виде разделительного слоя различной конфигурации.

Кабельная оболочка — непрерывная металлическая или неметаллическая трубка. Расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий.

Металлопластмассовая оболочка — кабельная оболочка в виде пластмассовой трубки с тонким слоем металла изнутри.

Упрочняющий покров — одно или двухслойная обмотка из металлических лент или проволок, наложенная на оболочку кабеля давления для увеличения ее механической прочности.

Защитный кабельный покров — элемент, наложенный на изоляцию, экран, оболочку или упрочняющий покров кабельного изделия и предназначенный для дополнительной защиты от внешних воздействий.

Кабельная броня — часть защитного покрова из металлических лент или одного или нескольких повивов металлических проволок, предназначенная для защиты от внешних механических и электрических воздействий и в некоторых случаях для восприятия растягивающих усилий.

Кабельная подушка — внутренняя часть защитного покрова, наложенная под броней с целью  предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Наружный кабельный покров — наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Защитный шланг — сплошная выпресованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным покровом или его наружной частью.

Защитный пропиточный состав — состав для пропитки бумаг и волокнистых материалов, входящих в состав защитного кабельного покрова.

Опознавательная лента — лента расположенная под оболочкой или защитным покровом, на которой нанесены повторяющиеся обозначения предприятия-изготовителя или другие определяющие данные.

Опознавательная нить — одна ил несколько нитей, расположенные под изоляцией, оболочкой или защитным покровом и своей расцветкой определяющие предприятие-изготовитель.

Мерная лента — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими цифрами, по которым можно определить длину кабеля.

Проволока скольжения — немагнитная проволока, обычно полукруглого сечения, накладываемая в виде обмотки открытой спиралью поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе, с целью защиты изоляции кабеля и облегчения его скольжения при затяжке в трубопроводе.

Многожильный кабель — кабель, провод, шнур в котором число жил более трех.

Симметричный кабель — кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп.

Коаксиальный кабель — кабель, основные группы которого являются коаксиальными парами.

Трехпроводный коаксиальный кабель — кабель, состоящий из трех проводников, расположенных соосно и разделенных изоляцией.

Плоский кабель — кабель или провод с поперечным сечением прямоугольной или близкой к ней формы, содержащий одну или несколько жил, расположенных параллельно в один ил несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения различных функций и имеют различающиеся конструкции и параметры.

Кабель повивной скрутки — кабель, в сердечнике которого изолированные жилы или группы образуют пучки, а пучки в свою очередь — сердечник.

Спиральный кабель — кабель, в виде упругой винтовой спирали.

Самонесущий кабель — кабель с несущим элементом, предназначенным для увеличения его механической прочности, крепления и подвески.

Кабель с несущим тросом — самонесущий кабель, несущим элементом которого является стальной трос.

Грузонесущий кабель — кабель или провод, который помимо своего основного назначения одновременно предназначен для подвески, тяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Герметизированный кабель — кабель, свободное пространство между конструктивными элементами которого заполнено герметезирующим составом с целью препятствия проникновению влаги в кабель и её продольному перемещению.

Экранированный кабель — кабель или провод, в котором все или часть основных жил экранированные или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах, имеющих криогенную температуру.

Криопроводящий провод — криогенный кабель с криопроводящими жилами.

Сверхпроводящий кабель — криогенный кабель со сверхпроводящими жилами.

Силовой кабель — кабель для передачи электрической энергии токами промышленных частот.

Кабель с вязким пропиточным составом — силовой кабель  бумажной изоляцией, пропитанной маслоканифольным или подобным ему по вязкости изоляционным составом.

Кабель с нестекающим пропиточным составом — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель с отдельно-экранированными жилами — силовой многожильный кабель, каждая жила которого поверх изоляции имеет экран.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет самостоятельную оболочку.

Кабель с избыточным давлением — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемым маслом или газом. Входящим в состав изоляции или являющимся внешней по отношению к ней средой.

Маслонаполненный кабель — кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла.

Маслонаполненный кабель в трубопроводе — маслонаполненный кабель с отдельно экранированным газом, входящим в состав обедненно или предварительно пропитанной бумажной изоляцией , и предусмотренной компенсацией изменений давления газа.

Газонаполненный кабель с внешним давлением — кабель с избыточным давлением, которое передается изоляции газом через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на ридиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной сети.

Кабель связи — кабель для передачи сигналов информации токами различных частот.

Кабель дальней связи — кабель связи для междугородных линий сети связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Городской телефонный кабель — кабель местной связи, предназначенный для абонентских  и соединительных линий городских телефонных сетей.

Станционный телефонный кабель — кабель местной связи для прокладки в зданиях телефонных станций.

Низкочастотный кабель — кабель связи, по которому передаются сигналы в спектре тональных частот.

Высокочастотный кабель — кабель связи, по которому передаются сигналы в спектре частот выше тональных.

Телефонный шнур — шнур связи для соединения телефонного аппарата с микротелефонной трубкой и со стенной розеткой.

Кабель управления — кабель для цепей дистанционного управления, релейной защиты и автоматики.

Контрольный кабель — кабель для цепей контроля и измерения на расстоянии электрических и физических параметров.

Сигнально-блокировочный кабель — кабель для цепей сигнализации и блокировки.

Геофизический кабель — грузонесущий кабель контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств пород, проходимых при бурении и промыслово-геофизической разведке скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, сигналов информации, контроля и управления к гидроакустической аппаратуре.

Термопарный кабель — кабель для изготовления термопар и передачи от них термоэлектродвижущей силы.

Нагревательный кабель — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Обмоточный провод — провод для изготовления обмоток электротехнических устройств.

Эмалированный провод — обмоточный провод эмалевой изоляцией.

Высокочастотный обмоточный провод — обмоточный провод с токопроводящей жилой из изолированных проволок.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проволок, взаимное расположение которых периодически меняется.

Установочный провод — провод для электрических распределительных сетей низкого напряжения.

Выводной провод — провод для выводов обмоток электрических машин.

Монтажный провод — провод для соединения электрических схем в электротехнических, радиотехнических и т. п. устройствах.

Провод зажигания — провод для систем зажигания авиационных, автомобильных и т. п. двигателей.

Термоэлектродный провод — провод для присоединения выводов термопар к измерительным схемам.

Провод сопротивления — провод с жилой из сплава нескольких металлов, обладающего высоким удельным электрическим сопротивлением.

Ленточный провод — плоский однослойный провод.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных проволок.

Контактный провод — неизолированный провод для подвесной контактной сети электрифицированного транспорта.

Полый провод — неизолированный провод трубчатой формы.

Сталеалюминиевый провод — неизолированный провод, состоящий из биметаллических сталеалюминиевых (возможно в сочетании с алюминиевыми) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное число жил — число жил указанное в марке кабельного изделия.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленный нормативным документом.

Номинальный размер кабеля — размер кабеля, подсчитанный исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, подсчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному витку элемента скрутки, измеренное в направлении продольной оси кабеля.

Шаг гофра элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки жил — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длительная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, стренг, жил, групп, пучков), образующих повив.

Кратность шага скрутки — отношение шага скрутки повива к диаметру окружности, описанной вокруг повива.

Теоретическая кратность шага скрутки — отношение шага скрутки повива к диаметру длительной окружности кабельного изделия.

Коэффициент скрутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящих из однородных скрученных элементов, к диаметру элемента скрутки.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент скрутки кабельного изделия — отношение длины элемента скрутки в скрученном кабельном изделии (или его заготовке) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление обмотки — направление обмотки, при котором ее витки поднимаются по спирали в правом (левом) направлении.

Расчетное сечение жилы — площадь поперечного сечения токопроводящей жилы, рассчитанная исходя из её номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указываемая в маркоразмере кабельного изделия.

Фактическое сечение жилы — площадь поперечного сечения токопроводящей жилы, определенная путем измерений.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Коэффициент вытяжки ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплетающим материалом, к площади всей поверхности, на которую наложена оплетка.

Коэффициент гофрирования элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и др.) к длине его продольной оси.

Степень гофрирования элемента кабельного изделия — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельных изделий.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Биметаллическая проволока — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярного сцепления.

Плющенная проволока — проволока, которой плющением придана лентообразная форма.

Системы электрообогрева на основе резистивного греющего провода и кабеля постоянной мощности

Назначение:

Системы обогрева на основе греющего провода или кабеля постоянной мощности (последовательного сопротивления) применяется для предотвращения замерзания, поддержания температуры и разогрева жидких и газообразных сред в трубопроводах длиной до 5 км, крупнотоннажных парках, основаниях резервуаров. Поскольку первичное применение подобных систем — это электрообогрев протяженных трубопроводов, системы получили дополнительное наименование – «Long-Pipe» системы.

Греющий кабель (или провод постоянной мощности) преобразует электрическую энергию в тепловую, но, в силу отсутствия в его конструкции греющей матрицы, он не обладает свойствами саморегулирования и самоограничения. Провод постоянной мощности выделяет фиксированное кол-во тепла на участке обогрева при помощи жилы провода (см. Рис. 1)

Теплоспутник постоянной мощности представляет собой одножильный провод или трехжильный кабель сечением жилы от 1мм2 и выше (см. Рис.2-4) круглого или прямоугольного сечения. Жила выполняется многопроволочной, в качестве материала жилы используется медь, никель, нихром или константан. Для высокотемпературного провода (см. рис.2) жила выполняется однопроволочной. В результате теплового расчета в зависимости от начальных условий задачи подбирается тип теплоспутника (одножильный провод либо трехжильный кабель), материал жилы и ее удельное сопротивление, материал изоляции жил и материал наружной оболочки. В качестве материала для изоляции жил используется политетрофторэтилен (фторопласт-4) либо оксид магния MgO. Оксид магния MgO применяется в качестве изоляции только для высокотемпературного греющего провода. Экран кабеля образует луженая медная оплетка. Наружная оболочка традиционно выбирается исходя из требований дальнейшей эксплуатации теплоспутника (например, возможность повышенных механических нагрузок или случайных механических повреждений, воздействие водных сред, пропарка, случайное воздействие органических растворителей) и может быть выполнена из ПВХ-пластиката, фторопласта либо кремнийорганической резины. Для высокотемпературного греющего провода наружная оболочка может быть изготовлена из нержавеющей стали, сплава CuNi либо из жаропрочного и жаростойкого никелехромового сплава (Incoloy).

Линейная мощность теплоспутников находится в диапазоне от 5 до 230Вт/м, напряжение питания от ~220В до ~660В в зависимости от типа теплоспутника и схемы включения, минимальная температура хранения и монтажа теплоспутников до -20С, а максимальное внешнее температурное воздействие на теплоспутник составляет 650С.

Рис.1

Греющие провода и кабели могут быть изготовлены как общепромышленного, так и взрывозащищенного Exe типа.
Ниже представлен пример конструкции провода и кабеля постоянной мощности:

Рис.2

Рис.3

Рис.4

Примеры схем включения греющего провода представлены на рисунках 5-7

Рис.5

Рис.6

Рис.7

Из схем включения видно, что одножильный провод требует подачи напряжения питания с двух концов, тогда как трехжильный кабель только с одного конца.

Преимущества системы электрообогрева «LongPipe»:

• Технологичность. Кабель и провод высокого качества позволяющий решать задачи обогрева протяженных трубопроводных сетей (до 5 км), крупнотоннажного резервуарного парка и насосных полов, где применение иных типов греющих кабелей является нецелесообразным.
• Экономичность. Стоимость капитальных вложений в 1 метр провода постоянной мощности в 3-5 раз ниже, чем для саморегулирующегося греющего кабеля. Дополнительная экономия денежных средств достигается за счет возможности обогревать протяженные участки трубопроводов и большие поверхности меньшим количеством точек питания кабеля или провода, что приводит к снижению затрат на строительство сопроводительной сети питания.
• Безопасность.  Безопасность эксплуатации систем постоянной мощности достигается за счет системы управления включением и системы слежения за температурой внешней оболочки греющих секций.

Необходимость использования системы слежения за температурой внешней оболочки греющих секций (контроль псевдогорячей точки) определяет отсутствие у теплоспутника свойств саморегулирования и самоограничения, что требует отдельного контроля за нагревом секций и отключения системы в случае их перегрева. Также отсутствией этих свойств не позволяет укладку теплоспутника внахлест.

ООО «Пром-А Урал» разрабатывает и внедряет решения только на проверенном оборудовании заводов-изготовителей, партнерами которых является. Оборудование сертифицировано на применение во взрывоопасных зонах (ТР ТС), а также имеет сертификаты соответствия в области пожарной безопасности и сертификаты Российского морского регистра судоходства. Линейка оборудования представлена как Российским, так и зарубежным заводом-изготовителем.

В основной состав системы электрообогрева «LongPipe» входит:

• Греющий кабель либо провод;
• Вводные муфты и крепежные элементы для теплоспутника;
• Коробки питания и управления;
• Термостаты или датчики температуры;
• Шкафы и щиты управления системой обогрева.

Внутрищитовое оборудование включает в себя оборудование для распределения и защиты линий питания (автоматические выключатели и УЗО), оборудование коммутации цепей (контакторы) и оборудование регулирования (регулятор температуры, контроллер).

В дополнительный состав системы входит сопроводительная сеть питания, монтажные короба или лотки, тепловая изоляция с наружным защитным слоем.

Состав системы кабельного электрообогрева условно показан на рисунке 8.

Рис.8

Специалисты ООО «Пром-А Урал» всегда готовы проконсультировать Вас по вопросам применения систем электрообогрева «LongPipe», а также оказать услуги по расчету, проектированию и внедрению систем на базе оборудования представленных заводов-изготовителей.

Расшифровки кабельных обозначений (маркировок) — Профсектор

ШОГ	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С	Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП	То же, повышенной гибкости	Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД	Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В	Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ	То же, со скрученными жилами
ПВС	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП	То же, с параллельными жилами
ШРО	Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В	Для присоединения бытовых электроутюгов
ПРС	Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электронагревательных приборов
ПРМ	Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ	Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В	Для передвижных токоприемников и механизмов

Особенности нулевой несущей жилы в проводе СИП-2

Когда требуется подобрать провод для наружных работ, то изначально
следует точно определить, что именно нужно, чтобы в дальнейшем не было проблем
с монтажом и эксплуатацией. Провода СИП – применяются для передачи
электричества в линиях электросетей. Они предназначены для регионов с
умеренными или холодными климатическими условиями и атмосферой воздуха.

Когда требуется подобрать провод для наружных работ, то изначально следует точно определить, что именно нужно, чтобы в дальнейшем не было проблем с монтажом и эксплуатацией. Провода СИП – применяются для передачи электричества в линиях электросетей. Они предназначены для регионов с умеренными или холодными климатическими условиями и атмосферой воздуха.

Главное преимущество СИП-2 заключается в его простом устройстве – всего у провода может быть от 3-х до 4-х жил и одна дополнительная, она обозначается как нулевая. Во время изготовления жилы применяется стале-алюминиевый сплав АВЕ. Также к положительным свойствам данных проводов можно отнести:

• отсутствие риска схлестывания, как это часто случается с неизолированными линиями;
• уменьшение ширины просеки, поскольку в городе нужна меньшая дистанция от земли;
• использование проводов уменьшает эксплуатационные траты на 80%;
• минимизируется шанс незаконного подсоединения для кражи электричества.

В отличие от неизолированных проводов, СИП всегда идут с изоляцией из полиэтилена на фазных проводниках. В зависимости от модификации, у них может присутствовать или отсутствовать данное покрытие на несущей нулевой жиле. Также существуют виды самонесущих проводов, где все 4 проводника изолированы. Но в данном случае мы будем конкретно рассматривать несущую жилу СИП-2.

Строение несущей нулевой жилы у СИП-2

В кабеле СИП-2 несущая нулевая жила состоит из:

• Жилы – плотной, круглой, многопроволочной, сделанной из проволок, выполненных из алюминиевого сплава АВЕ. Ее сечение варьируется от 25 до 120 мм.кв.
• Изоляционного покрытия – сшитый черный полиэтилен, который невосприимчив к ультрафиолету.

Независимо от предназначения, числа и размера сечения жил, СИП-2 всегда производится с нулевой несущей жилой из алюминиевой проволоки с изоляционным покрытием.

Основные технические характеристики несущей нулевой жилы

В составе СИП-2 есть нулевая несущая жила с изоляцией, вокруг которой скручиваются 3 основные жилы для проведения электроэнергии. Также при необходимости вокруг жилы могут быть дополнительные токопроводящие жилы или контрольные провода.

Изоляция жил стойкая к агрессивным факторам окружающей среды и производится из сшитого полиэтилена, который характеризуется продолжительным периодом использования.

У СИП-2 в производстве токопроводящих жил используется алюминий, который подвергается специальной обработке. Процесс маркировки изделий осуществляется за счет нанесения на изоляционную оболочку по всей длине определенных символов.

Для СИП-2 характерны некоторые характеристики:

• устойчивость к солнечным лучам, повышенной влажности и действию озона;
• высокие показатели прочности и сбережение технических свойств при рабочей температуре от -60 до +85 градусов С;
• стойкость к внешним агрессивным факторам – появлению льда, разнообразных осадков, атмосферному электричеству и прочих.

Магистральные СИП насчитывают 4 скрученные во время производства изолированные жилы -1 несущая и 3 токопроводящие.   Скрутка идет в правовом направлении. Также зачастую в жгут добавляется 1/2/3 дополнительный жилы (сечение у них может быть разное 16/25/35 мм.кв.), это необходимо для создания сети наружного освещения.

Грамотная установка СИП-2

Установка разнообразных сетей СИП отличается в вопросе подбора подходящей арматуры (а именно, зажимов), иными словами, деталей, принимающих на себя основные механические нагрузки.

Во время эксплуатации особо важно сохранить магистральную линию – самонесущие провода, арматуру и опоры. Вследствие воздействия большой перегрузки линий электропередач, изначальное разрушение должно быть на участках арматуры, что защитит от повреждений опору и изолированный провод. Намного легче провести замену деталей арматуры, нежели осуществлять реконструкцию несущих конструкций и провода.

Разнообразие конструкций самонесущих проводов приводит к расширению списка требуемого инструмента, подвесной и анкерной арматуры, что повышает сложность строительства, разработки и использования линий электропередач.

Линии СИП-2 отличаются более надежным использованием, нежели СИП-4 или СИП-1, поскольку все механические нагрузки приходятся на несущую жилу в изоляционной оболочке. Она изготовлена из высокопрочного сплава АВЕ.

Монтажные работы СИП-2 осуществляются намного легче, нежели других видов проводов, поскольку вся подвесная и анкерная арматура фиксирует исключительно одну жилу. Ее довольно легко определить. Во время установки не требуется использовать динамометрический ключ.

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана.
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.

В — (вторая (при отсутствии А) буква) ПВХ изоляция.

В — (третья (при отсутствии А) буква) ПВХ оболочка.

П — Изоляция из полиэтилена.

Пс — Изоляция из самозатухающего полиэтилена.

Г — Отсутствие защитного слоя («голый»).

Р – Резиновая изоляция.

К — (первая или вторая (после А) буква) — кабель контрольный.

Kроме КГ — кабель гибкий.

Ф – Изоляция из фторопласта.

Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод.

АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.

СИП — Самонесущий Изолированный Провод.

нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.

П (или Ш) – вторая буква, обозначает провод (или шнур).

Р – Резиновая изоляция.

В – Изоляция из ПВХ.

П – Полиэтиленовая изоляция.

Н – Изоляция из наиритовой резины.

Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.

В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:

Д — Двойной провод .

О — Оплетка.

Т — Для прокладки в трубах.

П — Плоский с разделительным основанием.

Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).

Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).

Ш — Изоляция из полиамидного шелка.

Ц — Изоляция пленочная.

В — Поливинилхлоридная изоляция.

К — Капроновая изоляция.

Л – Лакированный.

С — Обмотка и оплетка из стекловолокна.

Д — Двойная оплетка.

О — Оплетка из полиамидного шелка.

Э – Экранированный.

МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.

КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.

КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.

ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.

ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — Провод в Виниловой оболочке Соединительный.

ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.

ПУНП — Провод Универсальный Плоский.

ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).

Y – Изоляция из ПВХ.

H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M — Монтажный кабель.

C – Наличие медного экрана.

RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.

R — polivinilclorudo — PVC — ПВХ-изоляция

O — anime riunite per cavo rotondo — круглый, не плоский кабель.

R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.

SL — Кабель контрольный.

Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).

HX – Изоляция из сшитой резины.

C — Медный экран.

FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.

E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).

N — Соответствие национальному стандарту.

05 -Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

V — ПВХ изоляция.

K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).

Y – ПВХ изоляция.

2Y – Изоляция из полиэтилена.

2X – Изоляция из сшитого полиэтилена.

S — Медный экран.

(F) — Продольная герметизация.

(FL) — Продольная и поперечная герметизация.

E — Трехжильный кабель.

R — Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Рассмотрим очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к разделке монтажных проводов и креплению жил – РТС-тендер

ГОСТ 23587-96

Группа Э24

Монтаж электрический радиоэлектронной аппаратуры и приборов

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К РАЗДЕЛКЕ МОНТАЖНЫХ ПРОВОДОВ
И КРЕПЛЕНИЮ ЖИЛ

Electrical wiring of radio-electronic equipment and devices. Technical requirements
for termination of hookup wires and wire strand attachment

МКС 31.020

         29.060.10

       31.220.10

ОКСТУ 6381

Дата введения 2001-07-01

1 РАЗРАБОТАН Научно-исследовательским технологическим институтом приборостроения Министерства промышленной политики Украины

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 9 от 12 апреля 1996 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 15 февраля 2001 г. N 70-ст межгосударственный стандарт ГОСТ 23587-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2001 г.

4 ВЗАМЕН ГОСТ 23587-79

Настоящий стандарт устанавливает технические требования к конструкциям разделки монтажных проводов и крепления к контакт-деталям, к наконечникам, к выводам электрорадиоэлементов (ЭРЭ), в изоляторах жил монтажных проводов (далее — жил), предназначенным для выполнения контактных соединений при электрическом монтаже (далее — монтаже), производимом внутри радиоэлектронной аппаратуры, приборов и устройств (далее — аппаратуры).

Стандарт не распространяется на конструкции разделки и крепления ленточных проводов, на конструкции крепления жил проводов к печатным платам, не устанавливает технических требований к технологическому процессу разделки проводов и крепления жил.

Требования настоящего стандарта обязательные.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 6309-93 Нитки швейные хлопчатобумажные и синтетические. Технические условия

ГОСТ 8325-93 (ИСО 3598-86) Стекловолокно. Нити крученые комплексные. Технические условия

ГОСТ 14312-79 Контакты электрические. Термины и определения

ГОСТ 15845-80 Изделия кабельные. Термины и определения

ГОСТ 23585-96* Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к разделке и соединению экранов проводов

________________

* В Российской Федерации действует ГОСТ 23585-79.

ГОСТ 23588-79 Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к монтажу соединителей А и РП

ГОСТ 23589-79 Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к монтажу соединителей PC и МР

ГОСТ 23590-79 Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к монтажу соединителей 2РМ

ГОСТ 23591-79 Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к монтажу соединителей ШР, СШР, СШРГ и ШРГ

ГОСТ 27744-88 Изоляторы. Термины и определения

В настоящем стандарте применяют термины в соответствии с ГОСТ 14312, ГОСТ 15845 и ГОСТ 27744, а также следующие термины и определения:

контактный зажим: Устройство, обеспечивающее разъемное контактное соединение посредством подвижной контакт-детали.

хвостовик кабельного наконечника: Часть кабельного наконечника, предназначенная для присоединения к проводу или жиле кабеля.

кабельный наконечник: Контакт-деталь, обеспечивающая разъемное контактное соединение между проводом или жилой кабеля и выводом электротехнического устройства или контактным зажимом.

конструкция разделки провода: Участок провода со снятыми и соответствующим способом закрепленными (или не закрепленными) изоляцией и защитным покровом на длину, достаточную для крепления жилы к контакт-детали при электрическом монтаже.

ступенчатая конструкция разделки провода: Конструкция разделки провода с интервалом между торцами изоляции и защитного покрова.

изоляционная часть хвостовика кабельного наконечника: Составная часть хвостовика кабельного наконечника, предназначенная для присоединения к изоляции провода или жилы кабеля.

4.1 Конструкции разделки проводов и крепления жил к контакт-деталям, к наконечникам, к выводам ЭРЭ, в изоляторах должны соответствовать требованиям настоящего стандарта, государственных стандартов и технических условий на провода и материалы, конструкторской документации на аппаратуру.

4.2 Технические требования к конструкциям разделки проводов и крепления жил к контакт-деталям, к наконечникам, к выводам ЭРЭ, в изоляторах должны быть указаны в конструкторской документации со ссылкой на настоящий стандарт.

В конструкторской документации должны быть указаны вариант конструкции разделки провода (не указывают только вариант 1. 1), размер ступени, материал крепления изоляции и защитного покрова.

4.3 Пример ссылки на настоящий стандарт в конструкторской документации на изделие, содержащее провод БПВЛ:

«Технические требования к разделке проводов и креплению жил по ГОСТ 23587, вариант 2.2. Размер ступени от 4 до 5 мм. Крепление изоляции клеем».

4.4 Требования к конструкциям разделки проводов и крепления жил, не предусмотренные настоящим стандартом, должны быть согласованы с заказчиком и указаны в конструкторской документации.

4.5 Требования к разделке экранов — по ГОСТ 23585.

4.6 Требования к конструкциям крепления проводов в электрические соединители — по ГОСТ 23588 — ГОСТ 23591.

5.1 Варианты бесступенчатых и ступенчатых конструкций разделки проводов приведены в таблицах 1 и 2.

Таблица 1 — Варианты бесступенчатых конструкций разделки проводов

Таблица 2 — Варианты ступенчатых конструкций разделки проводов

5. 2 Выбор варианта конструкции разделки провода следует проводить в зависимости от марки провода и условий эксплуатации аппаратуры.

5.3 Для проводов, имеющих защитный покров из волокнистых материалов, следует применять ступенчатую конструкцию разделки (рисунок 1), для прочих проводов — бесступенчатую (рисунок 2).

5.4 При ступенчатой конструкции разделки (рисунок 1) размер должен быть равен (3-6) , где — толщина изоляции по техническим условиям, мм.

При отсутствии данных в технических условиях величину определяют экспериментально.

Размер ступени должен быть увеличен:

— на 3-4 мм, если защитный покров крепят в соответствии с рисунком 11 (для проводов с малой толщиной изоляции) и 13;

— на длину изоляционной части хвостовика кабельного наконечника плюс 3-4 мм, если жила провода крепится к кабельному наконечнику в соответствии с рисунком 3.

5. 5 Изоляция и защитный покров провода не должны иметь повреждений (прожогов, надрезов и т.д.). Длина местного потемнения и оплавления у торца изоляции не должна превышать 1 мм, а для проводов с площадью сечения более 0,75 мм — 2 мм.

5.6 Волокнистая изоляция не должна выступать из-под пластмассовой более чем на 1 мм (рисунок 4).

1 — жила;

2 — изоляция; 3 — защитный покров

Рисунок 1

1 — жила;

 2 — изоляция

Рисунок 2

1 — жила;

 2 — изоляция; 3 — защитный покров

Рисунок 3

1 — жила;

 2 — изоляция пластмассовая; 3 — волокнистая изоляция

Рисунок 4

5. 7 Изоляция или защитный покров на конце провода должны быть закреплены, если они не обладают достаточной механической прочностью к различным воздействиям на них при монтаже и эксплуатации аппаратуры (раскручиваются, разлохмачиваются, сдвигаются и т.п.).

5.8 Конструкция крепления изоляции или защитного покрова на конце провода зависит от их механической прочности, адгезионных свойств материалов и условий эксплуатации аппаратуры.

Способы крепления изоляции и защитного покрова приведены на рисунках 5-13.

1 — жила;

2 — изоляция

Поверхность А покрыть клеем

Рисунок 5

1 — жила;

 2 — изоляция; 3 — электроизоляционная трубка

Рисунок 6

1 — жила;

 2 — изоляция; 3 — термоусаживаемая трубка

Рисунок 7

1 — жила;

 2 — изоляция; 3 — бандаж из ниток

Поверхность А покрыть клеем

Рисунок 8

1 — жила;

 2 — изоляция; 3 — защитный покров

Поверхность А покрыть клеем

Рисунок 9

1 — жила;

 2 — изоляция; 3 — защитный покров; 4 — электроизоляционная трубка

Рисунок 10

1 — жила;

 2 — изоляция; 3 — защитный покров; 4 — термоусаживаемая трубка

Рисунок 11

1 — жила;

 2 — изоляция; 3 — защитный покров; 4 — бандаж из ниток

Поверхность А покрыть клеем

Рисунок 12

1 — жила;

 2 — изоляция; 3 — защитный покров; 4 — бандаж из ниток

Поверхность А покрыть клеем

Рисунок 13

5. 9 Длина неизолированного участка жилы должна быть достаточной для обеспечения ее механического крепления к контакт-детали.

5.10 Многопроволочная жила должна быть скручена в направлении заводского повива. Отслаивание отдельных проволочек жилы не допускается.

В проводах, имеющих жилу, скрученную из групп проволочек, при разделке должен быть сохранен или восстановлен шаг скрутки предприятия-изготовителя.

5.11 Длина нелуженого участка жилы у торца изоляции не должна превышать 1 мм (рисунок 14).

1 — жила;

 2 — изоляция

Рисунок 14

5.12 Перечень типов проводов с вариантами конструкций их разделки приведен в приложении А.

6.1 Технические требования к конструкциям крепления жил проводов к контакт-деталям

6.1.1 Конструкции крепления жил проводов, подготовленных по вариантам, приведенным в таблицах 1 и 2, к контакт-деталям, показаны на рисунках 15-36.

1 — провод; 2 — плоская контакт-деталь

Рисунок 15

1 — плоская контакт-деталь; 2 — плата; 3 — провода

Рисунок 16

1 — провод; 2 — плоская контакт-деталь; 3 — плата

Рисунок 17

1 — провод; 2 — плоская контакт-деталь

Рисунок 18

1 — провод; 2 — плоская контакт-деталь

Рисунок 19

1 — провод; 2 — плоская контакт-деталь

Рисунок 20

1 — провод; 2 — плоская контакт-деталь

Рисунок 21

1 — провод; 2 — плоская контакт-деталь

Рисунок 22

1 — провод; 2 — плоская контакт-деталь

Рисунок 23

1 — плоская контакт-деталь; 2 — плата; 3 — провод

Рисунок 24

1 — провод; 2 — цилиндрическая контакт-деталь; 3  — плата; 4 — втулка

Рисунок 25

1 — провод; 2 — плата; 3 — цилиндрическая контакт-деталь

Рисунок 26

1 — провод; 2 — плоская контакт-деталь

Рисунок 27

1 — провод; 2 — переходная контакт-деталь; 3 — плоская контакт-деталь

Рисунок 28

1 — провод; 2 — плоская контакт-деталь

Рисунок 29

1 — плата; 2 — провод; 3 — элемент

Рисунок 30

1 — цилиндрическая контакт-деталь, 2  — провод; 3  — плата

Рисунок 31

1 — плоская контакт-деталь; 2 — провод, 3 — плата

Рисунок 32

1 — электроизоляционная трубка; 2 — плоская контакт-деталь; 3 — провод; 4 — плата

Рисунок 33

1 — провод; 2 — электроизоляционная трубка; 3 — плоская контакт-деталь; 4 — плата

Рисунок 34

1 — провод; 2 — плоская контакт-деталь; 3 — электроизоляционная трубка; 4 — плата

Рисунок 35

1 — провод; 2 — плоская контакт-деталь, 3 — плата

Рисунок 36

6. 1.2 К плоским контакт-деталям провода сечением не более 0,35 мм должны быть прикреплены с выполнением полного оборота жилы провода вокруг контакта (рисунки 15-20), провода с площадью сечения более 0,35 мм — с выполнением не менее 3/4 оборота (рисунки 21-24). К цилиндрическим контакт-деталям из алюминия, плакированного медью, провода всех сечений должны быть прикреплены с выполнением полного оборота жилы вокруг контакта (рисунки 25-27).

6.1.3 Жила провода, закрепленная на контакт-детали, должна плотно ее огибать. Изгиб контакт-детали не допускается.

6.1.4 Длина неизолированного участка провода, закрепленного на контакт-детали, от торца изоляции до контакт-детали должна быть от 0,2 до 2 мм, для проводов с полиэтиленовой изоляцией — от 0,5 до 3 мм, за исключением случаев, показанных на рисунках 16 и 24. При расстоянии между соседними контакт-деталями менее 5 мм длина неизолированного участка провода не должна превышать 1,5 мм. Расстояние от конца цилиндрической контакт-детали до жилы провода должно быть не менее 0,5 мм, а от платы до жилы провода — не менее 1 мм (рисунок 26).

6.1.5 В каждом отверстии контакт-детали должно быть закреплено не более четырех жил проводов (рисунок 23). Проходную перемычку следует считать одной жилой.

6.1.6 Если размеры отверстия контакт-детали не позволяют крепить более одной жилы провода, следует использовать переходную контакт-деталь (рисунок 28).

6.1.7 Количество жил проводов, закрепляемых на цилиндрическую контакт-деталь, должно быть определено конструктором в зависимости от длины и механической прочности контакта, а также от диаметров проводов.

6.1.8 При креплении на контакт-детали нескольких проводов каждая жила провода должна быть закреплена отдельно (рисунки 23, 26, 28).

6.1.9 При креплении жил проводов на контакт-детали, расстояние между которыми менее 1,0 мм, на провода должны быть надеты электроизоляционные трубки.

6.1.10 Если невозможно крепление жилы провода на лепесток выполнить обжимом, провод должен быть закреплен в соответствии с рисунками 29, 30.

6.1.11 При креплении к контакт-деталям жилы провода с площадью сечения не более 0,2 мм провода должны быть подведены снизу (рисунки 31-33). В контактном соединении, выполненном в соответствии с рисунком 33, длина электроизоляционной трубки должна быть не менее длины контакт-детали.

6.1.12 Проходные последовательные перемычки должны быть выполнены из одного отрезка неизолированного провода (рисунки 34, 35). Перемычки между соседними лепестками должны быть выполнены концом закрепляемого провода (рисунок 36).

6.2 Технические требования к конструкциям крепления жил проводов к наконечникам

6.2.1 Конструкции крепления жилы провода к кабельному наконечнику должны соответствовать рисункам 37-39. Для обеспечения надежного крепления провода его изоляция должна быть обжата хвостовиком кабельного наконечника. Повреждение изоляции провода при обжиме его наконечником не допускается.

1 — наконечник; 2 — токопроводящая жила; 3 — электроизоляционная трубка на клее
или термоусаживаемая трубка; 4 — электроизоляция провода

Рисунок 37

1 — наконечник; 2 — хвостовик наконечника; 3 — токопроводящая жила; 4 — электроизоляционная трубка на клее или термоусаживаемая трубка; 5 — электроизоляция провода; 6  — защитный покров

Рисунок 38

1 — наконечник; 2 — электроизоляционная трубка на клее или термоусаживаемая трубка;
3 — хвостовик наконечника; 4 — провод

Рисунок 39

6. 2.2 При креплении к кабельному наконечнику жилы провода с защитным покровом из волокнистого материала разделка провода должна соответствовать требованиям 5.4.

6.2.3 При креплении к кабельному наконечнику жилы провода с наружной лавсановой или капроновой оплеткой хвостовик кабельного наконечника должен быть обжат по оплетке. Оплетка перед креплением провода к кабельному наконечнику должна быть покрыта лаком или клеем на длину не менее 10 мм.

6.2.4 При креплении к кабельному наконечнику жилы экранированного провода экран не должен входить в электроизоляционную трубку.

6.2.5 При пайке к кабельному наконечнику нескольких жил проводов с полиэтиленовой или поливинилхлоридной изоляцией длина неизолированного участка провода должна быть в пределах 5-10 мм. Электроизоляционная трубка должна перекрывать неизолированные участки жил и участок спекания изоляции на 5-8 мм.

6.2.6 Кабельный наконечник с обжимом жилы следует применять только для проводов с площадью сечения более 4 мм (рисунок 37).

6.2.7 К роликовому кабельному наконечнику должны быть прикреплены провода с площадью сечения не менее 0,35 мм. Конструкция крепления жилы провода к роликовому кабельному наконечнику должна соответствовать рисунку 40. Жила провода должна быть разделена на две ровные пряди. Проволоки каждой пряди должны быть скручены между собой в сторону свивания жилы не менее чем на 1,5 витка. Пайка должна быть произведена по дуге не менее 220°.

1 — роликовый наконечник; 2 — электроизоляционная трубка или лента; 3 — провод

Рисунок 40

6.2.8 При креплении к контактному зажиму жилы провода с площадью сечения не более 0,5 мм на нее должен быть надет трубчатый наконечник и соединен пайкой в соответствии с рисунком 41.

1 — провод; 2 — трубчатый наконечник; 3 — втулка; 4 — винт

Рисунок 41

6. 2.9 Под одним контактным зажимом должно быть подключено не более трех наконечников. Подключаемый наконечник должен быть закреплен между двумя контактирующими поверхностями; между гайкой и наконечником должна быть установлена шайба. Присоединение к контактному зажиму провода любого сечения без кабельного наконечника не допускается.

6.3 Технические требования к конструкциям крепления жил проводов к выводам ЭРЭ

6.3.1 Крепление жил проводов к выводам ЭРЭ должно быть выполнено в соответствии с 6.1.2-6.1.4 и 6.1.12.

6.3.2 Конструкция крепления жил проводов к контактам панелей пальчиковых ламп должна быть выполнена в соответствии с рисунком 42, к контактам ламповых октальных панелей — согласно рисунку 43.

1 — провод; 2 — панель лампы

Рисунок 42

1 — провод; 2 — панель лампы

Рисунок 43

6. 3.3 При креплении жил проводов к контактам реле (рисунки 44-47) и аналогичным контактам других ЭРЭ на контакты должны быть надеты электроизоляционные трубки. При применении проводов с площадью сечения не более 0,2 мм, если расстояние между паяными соединениями контакта более 2 мм, электроизоляционные трубки на контакты реле надевать не следует. При этом паяные соединения, контакты реле и неизолированные участки проводов должны быть покрыты влагозащитным лаком.

1 — электроизоляционная трубка на клее; 2 — лепесток; 3 — провод

Рисунок 44

1 — провод; 2 — электроизоляционная трубка на клее; 3 — лепесток

Рисунок 45

1 — электроизоляционная трубка на клее

Примечание — При надевании трубок с натягом устанавливать их следует без клея

Рисунок 46

1 — электроизоляционная трубка на клее

Примечание — При надевании трубок с натягом устанавливать их следует без клея

Рисунок 47

6. 3.4 При креплении жил проводов к контактам шагового искателя на все контакты должны быть надеты электроизоляционные трубки длиной не менее 15 мм.

6.4 Технические требования к конструкциям крепления жил проводов в изоляторе

6.4.1 Конструкции крепления жилы провода в изоляторе должны соответствовать рисункам 48, 50 и 51. Если диаметр провода меньше внутреннего диаметра изолятора, провод должен быть вставлен в изолятор согласно рисунку 49.

1 — провод; 2 — плоская контакт-деталь; 3 — изолятор

Рисунок 48

1 — втулка; 2 — изолятор; 3 — провод

Рисунок 49

1 — изолятор; 2 — провод; 3 — электроизоляционная трубка

Примечание — При надевании трубок с натягом устанавливать их следует без клея

Рисунок 50

1 — изолятор; 2 — шпилька; 3 — шайба; 4 — шайба; 5 — гайка; 6  — наконечник; 7  — провод

Рисунок 51

ПРИЛОЖЕНИЕ А
(справочное)

Таблица А1

Текст документа сверен по:

официальное издание

М.: ИПК Издательство стандартов, 2001

Жила — основа любого провода и кабеля

Именно жила является проводником тока. Она может быть цельной или состоять из разного количества проволочек.

Для изготовления жил используют алюминий, медь, алюмомедь и нихром. В последнее время наиболее часто применяют провода из меди. Также в домашнем монтаже появились проводники из нихрома. Это сплав с повышенным сопротивлением, и при прохождении электрического тока через такую жилу она сильно нагревается. Проводники из нихрома чаще всего используют в определенных целях, например при монтаже полов с подогревом.

Материалы для изготовления жил Алюминий считается отличным материалом для изготовления жил. Этот металл очень легкий, недорогой, обладает хорошей проводимостью и теплоотдачей, а также химической стойкостью. Но у него есть и свои недостатки. Провод из алюминия не гибкий, легко ломается, даже если согнуть его всего несколько раз. Поэтому провода из алюминия используются исключительно в стационарных проводках, где отсутствуют острые углы изгиба кабеля. Другой существенный недостаток этого материала в том, что он вступает в реакцию с кислородом, при этом образуется оксид алюминия (тугоплавкое вещество темного цвета), который не проводит ток. Поверхность металла окисляется, и это может серьезно нарушить прохождение электрического тока. В результате возникают перегрев и короткое замыкание в местах соединения механизмов и проводников. И еще один недостаток: алюминий может быть хорошим проводником только в случае, когда материал химически чист. А добиться этого очень трудно.

Стоит отметить, что обычная неочищенная медь проводит электричество в 1,5 раза лучше. Хотя и у меди есть свои плюсы и минусы. О высокой проводимости этого металла уже было сказано, к тому же он не образует диэлектрических окислов при взаимодействии с воздухом. Медь — очень гибкий металл, что важно для производства тонких жил.

Основной недостаток этого материала — его высокая стоимость. Кроме того, медь достаточно много весит. И, наконец, при контакте меди с алюминием образуется гальваническая пара, а вырабатываемый во время этого процесса ток разрушает контакт. В бытовой практике это следует учитывать и при соединении двух жил из этих материалов использовать специальные клеммы.

Третий, используемый в изготовлении жил материал, — алюмомедь. Это не физический сплав двух металлов, поскольку тяжелая медь очень плохо сплавляется с легким алюминием. Материал представляет собой механический сплав. Причем последняя занимает всего 10% от общего объема изделия. Алюмомедь обладает всеми положительными качествами алюминия и меди, но все равно по сумме показателей уступает проводникам из чистых металлов. Кроме того, производство этого материала достаточно дорогое.

Сечение жил

По конфигурации сечения жилы бывают плоскими и секторными.

Сечение жилы — важнейшая характеристика проводника, ведь от этого будет зависеть степень его проводимости. На всех проводниках есть информация о сечении жилы, но иногда нелишним будет перепроверить площадь жилы самостоятельно.

Для этого существует простой способ — с помощью обычной линейки или штангенциркуля нужно замерить диаметр жилы. Потом вычислить ее площадь по формуле. Диаметр провода в электромонтажной терминологии классифицируется по калибру: чем меньше последний, тем больше диаметр.

Сложнее вычислить площадь сечения многопроволочной жилы. Можно скрутить жилу очень плотно, сохранив ее круглую форму, а затем выполнить измерения линейкой. Еще рекомендуется замерить диаметр отдельной проволочки штангенциркулем, а затем умножить полученное число на количество проволок и вычислить площадь по формуле. Хотя всю необходимую информацию можно получить и у продавца-консультанта.

Количество проволок в жилах

Жила в виде цельной проволоки называется одно-проволочной, или монолитной. Жесткие монолоитные жилы используются для монтажа распределительных щитов, где от проводника как раз и требуется повышенная жесткость.

Жила в виде свитых вместе в жгут нескольких тонких проволок называется многопроволочной, или гибкой. От количества проволок в жиле зависит ее гибкость: чем их больше на единицу сечения, тем проводник гибче. Бывают гибкие жилы и жилы с повышенной гибкостью. Последние используются для изготовлении бытовых шнуров. Многожильный провод очень легко гнется, поэтому с ним удобно работать.

Изоляция жил

Для изоляции токопроводящих жил используется специальный диэлектрический материал: стекло, керамика, различные пластические материалы (поливинилхлорид), а также целлулоид и др.

На сегодняшний день самыми распространенными считаются изоляционные полимеры. Человека они защищают от поражения электрическим током, а сами жилы — от соприкосновения друг с другом в кабеле и от внешнего воздействия (механического, температурного, химического и т. д.).

Материалов для изоляции очень много, но для монтажа проводки дома есть специальный набор проводов и кабелей с определенным видом изоляции.

Изоляция включает в себя изоляцию ТПЖ (токопроводящей жилы) и внешнюю оболочку, которая покрывает провод снаружи и служит дополнительной защитой.

Главная характеристика материала изоляции — его электрическая прочность. Это значение силы тока, при котором заряд энергии может пробить слой изоляции толщиной 1 мм. Например, все кабели в целях безопасности имеют многократную электрическую прочность. Такую изоляцию можно пробить лишь механически или при многократном превышении силы тока в цепи, а также по мере износа.

Изоляция должна обладать стойкостью к нагреванию. Чем выше этот показатель, тем более сильный нагрев может выдержать изоляция, при этом не потеряв своих свойств. Некоторые проводники снабжаются морозоустойчивой изоляцией, другие — изоляцией с повышенной механической прочность. Чем прочнее и устойчивее материал изолятора, тем лучше качество проводника.

При выборе кабеля следует обратить внимание на его внешнюю фактуру: хорошо опрессованный кабель держит форму, а его внешняя оболочка не отстает от изоляции жил.

Самый распространенный изолятор — поливинил-хлорид (ПВХ). Этот мягкий и гибкий пластик белого цвета обладает химической устойчивостью. К тому же, он негорюч и легко режется острым инструментом. Его основной минус — низкая морозоустойчивость, хотя в последнее время появляются более усовершенствованные разновидности этого материала. Кроме того, при нагревании этот материал начинает выделять хлороводород (НС1) и диоксины. Эти вещества очень вредные, а при контакте с водой образуют соляную кислоту. Если человек будет постоянно вдыхать такие испарения, в его бронхах и легких образуется эта страшная, все разъедающая кислота.

Прекрасным изолятором является резина, которую изготавливают из синтетических или природных каучуков. Она используется в производстве гибких и морозоустойчивых кабелей.

Другой диэлектрик с хорошей морозостойкостью — полиэтилен. Он также способен противостоять агрессивным веществам.

Термостойким изолятором является силиконовая резина, которая после сгорания образует диэлектрическую защитную пленку. Кроме того, это очень эластичный материал.

Пропитанная бумага также обладает хорошими токоизолирующими качествами, но этот материал горюч, поэтому требует дополнительной защиты от высоких температур, то есть наличия внешней оболочки.

Для изготовления проводников используется и карболит — пластик, устойчивый к высоким температурам, но достаточно хрупкий.
Информационные кабели дополнительно защищаются экранами — металлической фольгой, которая отражает электромагнитные сигналы и выравнивает электрическое поле внутри самого проводника.

Для силовых кабелей высокого напряжения, которые закладываются в землю, используется защитный покров, сделанный из металла, чтобы защитить проводку от механического воздействия.

Дополнительно над и под броней устанавливаются защитные подушки, чтобы обезопасить систему от агрессивного воздействия внешней среды.

Помимо всего вышеуказанного, изоляция выполняет еще одну важную функцию — она играет роль индикатора. Другими словами, все токопроводящие жилы заключаются в оболочку, окрашенную в определенный цвет. Например, черный цвет обозначает фазу, красный или синий — нуль, а желто-зеленый — заземление. Распределение цветов в проводке может быть любым, но устойчивым цветом всегда остается желто-зеленый, обозначающий только заземление. Главное правило для домашнего электрика — запомнить при установке проводки, какой индикатор за что отвечает.

В трехжильном кабеле всегда есть черный, желто-зеленый и красный (синий) провода. Внутри самого кабеля, под верхним слоем (кембриком), все изолированные жилы дополнительно посыпаны тальком, который предотвращает их слипание.

Изогнутый проводник центрального венозного катетера

Indian J Crit Care Med. 2017 Февраль; 21 (2): 110.

Мониш С. Раут

Отделение сердечной анестезиологии, Госпиталь сэра Ганга Рама, Нью-Дели, Индия

Приянка Гупта

¹ Отделение сердечной анестезии, Институт медицинских наук Амрита, Кочи , Керала, Индия

Сандип Джоши

Отделение кардиологической анестезиологии, Больница сэра Ганга Рама, Нью-Дели, Индия

Арун Махешвари

Отделение сердечной анестезиологии, Больница сэра Ганга Рама, Нью-Дели, Индия

Отделение кардиологии , Больница сэра Ганга Рама, Нью-Дели, Индия

¹ Отделение сердечной анестезии, Институт медицинских наук Амрита, Кочи, Керала, Индия

Адрес для корреспонденции: Dr.Мониш С. Раут, отделение кардиологической анестезиологии, больница сэра Ганга Рама, Нью-Дели, Индия. Электронная почта: moc.liamg@tuarhsinomrd Авторские права: © 2017 Indian Journal of Critical Care Medicine

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution-NonCommercial-ShareAlike 3. 0, которая позволяет другим делать ремиксы, настраивать и строить произведение на некоммерческой основе при условии, что автор указан и новые произведения лицензируются на идентичных условиях.

Эта статья цитируется в других статьях в PMC.

Sir,

Пациенту 58 лет с тяжелой болезнью тройной коронарной артерии была назначена операция по аортокоронарному шунтированию. После плавного введения анестезии было дано правильное положение для введения центрального венозного катетера (ЦВК) во внутреннюю яремную вену. Местоположение вены определяли по анатомическим ориентирам. Во внутреннюю яремную вену вводили иглу восемнадцатого калибра, и после подтверждения плавного обратного потока пропускали проволочный проводник, который плавно проходил.Игла была удалена, и расширитель был вставлен поверх проволочного проводника, чтобы создать проход для CVC. Было видно, что расширитель немного изогнут, так как его удалили после расширения прохода. ВАХ наматывали на направляющую проволоку. При прохождении катетера по проволочному проводнику оказалось, что проволока сильно изогнута []. ВАХ с трудом перекатывалась по изгибу проволоки. После удаления проволочного проводника обратный ток во всех 3 просветах был гладким и непульсирующим, что подтверждает венозное размещение.

Сообщаемые осложнения при катетеризации центральной вены различаются в зависимости от анатомической области и опыта оператора.Частота осложнений варьируется от 15% до 33% попыток в некоторых исследованиях. [1,2] Сообщается о различных осложнениях, таких как пункция артерии (5%), невозможность установки катетера (22%), неправильное положение катетера (4%), пневмоторакс ( 1%), гемоторакс (<1%), подкожная гематома (1%) и асистолическая остановка сердца (<1%). Однако изгиб направляющего провода может создать проблему при прохождении через ВАХ. Важно соблюдать правильную технику введения. После размещения проводника расширитель должен следовать за проводом параллельно.Если использовать расширитель в более вертикальном направлении, это может легко вызвать сгибание проволоки и расширителя [].

Принципиальная схема, показывающая механизм изогнутого направляющего провода.

Финансовая поддержка и спонсорство

Нет.

Конфликт интересов

Конфликта интересов нет.

Ссылки

1. Макги Д.К., Гулд М.К. Профилактика осложнений катетеризации центральных вен. N Engl J Med. 2003; 348: 1123–33. [PubMed] [Google Scholar] 2. Эйзен Л.А., Нарасимхан М., Бергер Дж. С., Майо П. Х., Розен М. Дж., Шнайдер Р.Ф.Механические осложнения при установке центральных венозных катетеров. J Intensive Care Med. 2006; 21: 40–6. [PubMed] [Google Scholar]

Статьи из Indian Journal of Critical Care Medicine: Рецензируемая официальная публикация Индийского общества реаниматологии предоставлена ​​здесь с разрешения Индийского общества реаниматологии

Радиочастотный провод для реканализация окклюзий центральных вен, не имевших успеха традиционными эндоваскулярными методами

Цель:

Описать методику и острые технические результаты, связанные с радиочастотным (RF) проводником PowerWire, используемым для реканализации окклюзий центральных вен (CVO) после неудач традиционных эндоваскулярных методов.

Материалы и методы:

С января 2008 года по декабрь 2011 года было проведено ретроспективное исследование, в ходе которого были выявлены все пациенты с CVO, которые прошли лечение с использованием нового радиочастотного проводника. Сорок два пациента с симптомами (с опухшей рукой или синдромом верхней полой вены [SVC]) прошли реканализацию с помощью радиочастотной проволоки 43 CVO, которым затем были имплантированы стенты. Распределение CVO в центральных венах было следующим: шесть подключичных, 29 брахиоцефальных и восемь SVC.Всем пациентам в анамнезе устанавливали центральный венозный катетер. Пациенты наблюдались с регулярными клиническими обследованиями и центральной венографией после лечения.

Результаты:

Всем 42 пациентам была проведена успешная реканализация ЦВО с помощью РЧ-проводной техники. Было одно осложнение, которое не было напрямую связано с радиочастотной проволокой: один случай тампонады сердца, связанный с баллонной ангиопластикой после установки стента.Сорок из 42 пациентов (95,2%) имели незащищенные стенты и не имели симптомов через 6 и 9 месяцев после лечения.

Выводы:

Настоящие результаты позволяют предположить, что метод RF-проволоки является безопасной и эффективной альтернативой при реканализации симптоматических и хронических CVO, когда традиционные эндоваскулярные методы оказались неэффективными.

Венозный доступ под ультразвуковым контролем: метод «проволочной пункции» для онкологических педиатрических больных

https: // doi.org / 10.1016 / j.jnci.2018.07.001Получить права и контент

Abstract

Венозный доступ под ультразвуковым контролем становится стандартной техникой во многих центрах по всему миру. В мелких венах и у детей успешная венозная пункция иногда сопровождается сопротивлением при прохождении проволоки. Кажется, что игла пропускает маленькую вену во время снятия шприца, монтажа проволоки и продвижения проволоки через иглу.

В этой работе описывается метод «прокола проволоки» как решение этой проблемы.

Пациенты и методы

В исследование были включены пациенты с онкологическими заболеваниями у детей, которым требовался венозный доступ по разным показаниям.

Подробно описана техника с проволочной загрузкой, с особым акцентом на подводные камни ведения иглы под ультразвуком в технике «вне плоскости». Первоначально было включено сто тридцать девять (139) процедур с использованием разных ультразвуковых исследований и разных наборов доступа. В работе участвовали разные операторы.

Данные пациентов были собраны ретроспективно.

Результаты

Первоначально в исследование были включены сто тридцать девять (139) педиатрических больных раком. После исключения пациентов с неточной регистрацией данных количество пациентов уменьшилось до 132.

Наиболее частой первичной патологией была лейкемия, 47 случаев (33,8%), и Porta-cath был наиболее часто используемым катетером в 70 случаях (50,3%). случаи. Правая внутренняя яремная вена (IJV) была наиболее часто используемой веной для доступа в 111 (79,8%) случаях.

Доступ был возможен в 130 из 132 случаев с помощью одного прокола.Осложнений, связанных с процедурой, не зафиксировано.

Заключение

Техника «пункции с нагруженной проволокой» — полезный метод, особенно в небольших венах, позволяющий преодолеть относительно частую проблему «сопротивления проволоке» после успешного входа в вену. Методика требует разумного обучения и может быть воспроизведена разными операторами, аппаратами и наборами венозного доступа. Рекомендуется ультразвуковой аппарат высокого разрешения.

Рекомендуемые статьиЦитирующие статьи (0)

© 2018 Национальный институт рака, Каирский университет. Производство и размещение в компании Elsevier BV

Рекомендуемые статьи

Цитирующие статьи

Установка проволоки в синусы твердой мозговой оболочки при установке центрального венозного катетера

70-летняя женщина была госпитализирована в отделение интенсивной терапии с септическим шоком и прошла курс лечения жидкостная реанимация, антибиотики широкого спектра действия и назначение вазопрессоров. Была сделана попытка вставить центральный венозный катетер (ЦВК) в правую подключичную вену. Пациент был помещен в положение Тренделенбурга с противоположным поворотом головы и нейтральным положением плеч.Венозный доступ был получен с помощью интродьюсера с использованием только ориентиров без каких-либо осложнений, а проволочный направитель был введен на глубину, которая, как позже было определено, составляла приблизительно 35 см. Игла искателя была извлечена, и тракт без труда расширился. Катетер плавно вводили по проволочному проводнику без сопротивления на глубину примерно 17 см. Однако при попытке вывести проволочный направитель через катетер возникло значительное сопротивление, и процедура была прервана.Было получено несколько портативных прикроватных рентгенограмм (рис. 1A и 1B), на которых был показан проводник, ведущий вверх по внутренней яремной вене в череп через сигмовидную дуральную пазуху, проходя через правую поперечную пазуху в левую поперечную пазуху (рис. 1C). После консультации с нейрохирургической службой проволока была удалена с применением значительного ручного усилия. После удаления на компьютерной томографии венограммы сосудистых осложнений не выявлено.

Этот случай демонстрирует несколько важных концепций размещения CVC, которые могли бы предотвратить это осложнение.Во-первых, особое внимание следует уделить глубине проволочного направителя, так как слишком большое продвижение проволоки может привести к осложнениям. Правильная глубина проводника для правого подключичного доступа обычно не должна превышать 18 см (1). Помимо аритмий (2), сообщалось о более серьезных осложнениях, связанных с проводником, включая повреждение сердца или магистральных сосудов (3), образование петель и узлов (4), эмболизацию (5) и защемление существующим оборудованием (6). Во-вторых, использование ультразвука могло помочь предотвратить это осложнение.Хотя традиционный подход к установке подключичной CVC выполняется без ультразвука (как в этом случае), ультразвук можно использовать после установки проволоки, чтобы подтвердить, что проволока отсутствует во внутренней яремной вене перед расширением тракта, особенно во время правостороннего подходы. Мы рекомендуем аналогичное подтверждение правильной ориентации проволочного проводника при доступе к правой подмышечной вене под ультразвуковым контролем, поскольку более дистальное место введения создает путь, благоприятный для ориентации проволочного проводника в яремную вену в цефале.Правильное положение пациента также важно для успешного размещения ЦВК (7, 8). Хотя положение Тренделенбурга можно использовать, мы не рекомендуем втягивать плечи или тянуть руку вниз. В проспективном исследовании положения плеча опущенное положение плеча было связано с большей частотой внутреннего неправильного положения яремной вены по сравнению с нейтральным положением плеча (9). Кроме того, мы рекомендуем поддерживать голову в нейтральном положении, чтобы обеспечить оптимальное соотношение между подключичной и внутренней яремными венами, поскольку контралатеральное положение головы может увеличить риск канюляции внутренней яремной вены (8, 10).Наконец, наблюдение за пациентом, выполняющим эту процедуру, со стороны более опытного оператора, возможно, предотвратило неправильное размещение проволочного проводника. Несмотря на то, что установка ЦВК является стандартной процедурой ОИТ, отсутствие опыта связано с более высокими осложнениями при установке ЦВК (11), поскольку любое отклонение от правильной техники может иметь серьезные последствия.

Ссылки

Раздел:

ВыбратьВверху страницы Ссылки <<

1.	Andrews RT, Bova DA, Venbrux AC.Сколько проволочного проводника — это слишком много: прямое измерение расстояния от мест доступа к подключичной и внутренней яремной вене до соединения верхней полой вены и предсердия во время установки центрального венозного катетера. Crit Care Med 2000; 28: 138–142.
2.	Ли Ти, Сун Си, Чу Йи Си, Лиу Дж. Т., Луи П-У. Частота и факторы риска аритмии, вызванной проводником, во время катетеризации внутренней яремной вены: сравнение маркированных и простых J-образных проводов. J Clin Anesth 1996; 8: 348–351.
3.	Корнбау С., Ли К.С., Хьюз Г.Д., Фирстенберг М.С. Осложнения центральной линии. Int J Crit Illn Inj Sci 2015; 5: 170–178.
4.	Ван Х.Э., Суини Т.А. Катетеризация подключичной центральной вены, осложненная закручиванием и захватом проволочного проводника. J Emerg Med 1999; 17: 721–724.
5.	Брезник Д.А., Несс WC. Острая артериальная недостаточность верхней конечности после катетеризации центральной вены. Анестезиология 1993; 78: 594–596.
6.	Streib EW, Wagner JW. Осложнения процедур сосудистого доступа у пациентов с полой веной. J Trauma 2000; 49: 553–557.
7.	Земля РЭ. Анатомические взаимоотношения правой подключичной вены: рентгенологическое исследование, имеющее отношение к чрескожной катетеризации подключичной вены. Arch Surg 1971; 102: 178–180.
8.	Джессеф JM, Conces DJ Jr, Августин GT.Положение пациента при катетеризации подключичной вены. Arch Surg 1987; 122: 1207–1209.
9.	Канг М., Рю Х-Г, Сон И-С, Бахк Дж-Х. Влияние положения плеча на расположение кончика центрального венозного катетера при подключичном подключичном доступе. Br J Anaesth 2011; 106: 344–347.
10.	Conces DJ Jr, Холден RW. Аберрантное расположение и осложнения при первоначальной установке катетеров подключичной вены. Arch Surg 1984; 119: 293–295.
11.	Бо-Линн Г.В., Андерсон Д.Д., Андерсон К.С., МакГун, доктор медицины. Чрескожная катетеризация центральных вен, выполняемая медицинскими работниками: проспективное исследование. Катет Кардиоваск Диагноз 1982; 8: 23–29.

Отчет о клиническом случае и обзор литературы

Метод Сельдингера широко используется для установки центральных венозных и артериальных катетеров и обычно считается безопасным. У этого метода есть несколько потенциальных рисков.Осложнения, связанные с проволочным проводником, редки, но потенциально опасны. Мы описываем случай потери проводника во время введения катетера в центральную вену с последующим обзором литературы по этой теме. Подробно описаны меры, которые можно предпринять для предотвращения таких осложнений, а также рекомендуемые действия по исправлению ошибок в случае их возникновения.

1. Введение

В 1953 году Селдингер описал простой способ введения катетера с помощью проволочного проводника [1]. Он обладал значительными преимуществами по сравнению с ранее использовавшимися методами и произвел революцию в области прикроватных процедур.Техника Сельдингера широко используется в отделениях интенсивной терапии (ОИТ) для размещения центральных венозных катетеров (ЦВК), катетеров для гемодиализа (HD), артериальных катетеров и дренажных трубок. Как и любая другая процедура, с ней связан ряд потенциальных рисков. В частности, редко сообщается об осложнениях, связанных с проволочным проводником; тем не менее, когда они возникают, они могут сопровождаться значительной заболеваемостью и смертностью. В этой статье описывается случай потери проводника во время введения центрального венозного катетера (ЦВК) с последующим обзором литературы.

2. Описание клинического случая

Пациент мужского пола 45 лет с сахарным диабетом и левосторонним немелкоклеточным раком легкого поступил в отделение интенсивной терапии с прогрессирующей одышкой. Острая гипоксическая дыхательная недостаточность у пациента была связана с прогрессированием заболевания и возможной пневмонией. При отсутствии неинвазивной вентиляции с положительным давлением пациенту потребовалась интубация и начало искусственной вентиляции легких. Вскоре после этого был сделан рентген грудной клетки (рис. 1). На рентгенограмме у него была правильно расположенная эндотрахеальная трубка, орогастральный зонд, левосторонняя подключичная ЦВК, левосторонняя грудная трубка и несколько поверхностных отведений.Была дополнительная тень, которую нелегко объяснить. Осмотр пациента и постельного белья не объяснил появление дополнительной тени. Последовательно упорядоченные рентгеновские снимки брюшной полости, таза и правого бедра (рисунки 2, 3 и 4) выявили J-образный проводник, который, по-видимому, был утерян, но не зарегистрирован во время процедуры введения левого подключичного CVC. С помощью интервенционного радиолога проволочный проводник был успешно удален без осложнений.

3.Обсуждение

Хотя этот случай закончился без значительного ущерба для пациента, осложнения, связанные с проводником, сопровождающиеся заболеваемостью и смертностью, действительно возникают во время введения центральных венозных катетеров. Высокая частота таких процедур размещения ЦВК в отделениях неотложной помощи, операционных и отделениях интенсивной терапии делает вероятность появления случайных осложнений довольно высокой. Чтобы глубже изучить эту тему, авторы провели поиск статей в PubMed, используя поисковые запросы «проводник», «J-образный провод», «центральный венозный катетер» и «осложнения» в различных комбинациях.Исследования и отчеты о случаях, написанные на английском языке, а также их перечисленные ссылки были проверены на предмет соответствующих данных.

Наиболее часто встречающиеся осложнения, связанные с проводником, перечислены в таблице 1 и будут рассмотрены ниже.

Нарушения ритма сердца, чаще всего преждевременные сокращения предсердий или желудочков, иногда наблюдаются во время введения подключичного или внутреннего яремного (IJ) CVC [2]. Аритмии, как правило, непродолжительны из-за того, что проводник касается эндокарда, и разрешаются, когда кончик отводится на несколько сантиметров [2].

Наиболее частыми нарушениями сердечной проводимости, наблюдаемыми при установке ЦВК, являются блокада правой ножки пучка Гиса, новая блокада левой передней и задней фасцикулярной ткани и, в редких случаях, асистолия [3]. Причиной этих проблем с проводимостью, как описано в случае сердечной аритмии, также является чрезмерное продвижение проволочного проводника.Легкость, с которой может быть индуцирована блокада правой ножки пучка Гиса, вероятно, связана с поверхностным положением ножки пучка Гиса в эндокарде правого желудочка, чуть ниже трехстворчатого клапана [3]. Нарушения проводимости обычно преходящи и могут оставаться незамеченными. Однако у пациента с основной блокадой левой ножки пучка Гиса индукция дальнейших дефектов проводимости может привести к опасной для жизни полной блокаде сердца, требующей временной стимуляции [3]. Упомянутые аритмии и проблемы с проводимостью по существу можно избежать во время катетеризации центральной вены, так как установка не должна включать проникновение в сердце с помощью проволочного проводника или катетера, установленного впоследствии [3].

Перфорация центральных вен или правых камер сердца может быть катастрофической. В клинической практике часто бывает трудно установить причину перфорации вены; игла интродьюсера, проводник или расширитель. Тем не менее, в литературе сообщается о случаях перфорации магистральных сосудов, включая брахиоцефальные и подключичные вены, связанных с проводником [4]. Это важное осложнение возникает, когда при введении проволочного направителя прилагается чрезмерная сила против сопротивления, особенно если используется проволока с прямым или угловым наконечником, а не проволока с J-образным наконечником.В большинстве случаев кровотечение из небольшого проникающего отверстия в вене останавливается спонтанно из-за спазма сосудов или внешнего сжатия окружающих тканей [4]. Однако сообщалось о серьезных случаях гемоторакса, в том числе со смертельным исходом, из-за вышеуказанного осложнения [4]. Для своевременной постановки диагноза в таких случаях необходимо поддерживать высокий индекс подозрительности при необъяснимом падении гемоглобина или развитии одностороннего плеврального выпота, ипсилатерального по сравнению с недавно проведенной катетеризацией центральной вены или попыткой ее проведения.Лечение серьезной перфорации может потребовать установки дренажной трубки или экстренной торакотомии [4].

Перфорация сердца может произойти во время введения катетера или в любое время, когда кончик катетера помещается в камеры сердца [4]. В литературе описаны как минимум два случая перфорации сердца, связанной с самим проводником. Оба эти осложнения возникли во время введения катетеров HD: первое во время подключичного доступа, ведущего к опасной для жизни тампонады сердца, а второе во время доступа внутрижелудочковой хирургии, ведущего к фатальной тампонаде [5, 6]. Тампонада сердца обычно возникает в результате перфорации правого предсердия или, реже, правого желудочка. Также сообщалось о тампонаде после перфорации верхней полой вены (ВПВ) внутри перикарда [6]. Следует учитывать возможность тампонады, когда пациент теряет сознание во время или вскоре после установки ЦВК. Другие диагнозы, которые следует учитывать в этом сценарии, включают напряженный пневмоторакс и воздушную эмболию. Экстренный рентген грудной клетки или прикроватная эхокардиограмма с последующим перикардиоцентезом может спасти жизнь в таких ситуациях.

Еще одна случайная проблема с проводником — это перегиб или образование петель на самом проводе. Приложение силы для продевания проволочного направителя через иглу интродьюсера, несмотря на значительное сопротивление, может вызвать такую ​​проблему [7]. Перегиб также может произойти, если расширитель сжимается в направлении, которое отклоняется от первоначального пути проволоки [7]. Если врач не распознает этот сценарий, существует вероятность прорезания вены с возможными фатальными осложнениями [8]. Этого типа осложнений можно избежать, периодически осторожно перемещая проволоку внутрь и наружу по мере того, как расширитель продвигается через подкожную ткань.Приложение увеличивающейся силы после образования петли или перегиба иногда приводит к образованию узлов. Сообщалось как о внутрисосудистых, так и о внесосудистых узлах [7]. Это почти исключительно описывается после подключичного доступа, что может быть связано с изогнутым путем, по которому вена проходит через первое ребро, чтобы спуститься в SVC [7]. Это осложнение следует подозревать, если проволочный направитель не может быть вытащен после успешного введения катетера. В этой ситуации не следует использовать силу для извлечения катетера и проволоки, и следует немедленно назначить рентгеновский снимок.После того, как диагноз установлен, следует проконсультироваться с интервенционной радиологией, а иногда необходимо хирургическое вмешательство.

Запутывание проволочного проводника с существующим внутрисосудистым аппаратом — еще одно сообщаемое осложнение установки CVC. Особого внимания требуют пациенты с фильтрами нижней полой вены (НПВ), поскольку было много сообщений о защемлении проводников в этих фильтрах [9]. Это происходит из-за чрезмерного продвижения проволочного направителя, приводящего к зацеплению J-образного наконечника за фильтр.Интересно, что о захвате фильтра IVC прямыми проводниками не сообщалось [9]. Это осложнение следует подозревать, если проволочный направитель не может быть извлечен после установки катетера у пациента с уже развернутым фильтром НПВ. В таких обстоятельствах не следует прилагать чрезмерных усилий для освобождения проволоки, так как это может привести к смещению фильтра и перфорации кавы [10]. Рентген или рентгеноскопическое обследование должны быть назначены незамедлительно с последующей консультацией интервенционного радиолога после постановки диагноза.

Причиной поломки наконечника проволочного направителя являются конструктивные недостатки [11]. Срезание и разрыв проволоки обычно происходит в результате протягивания проволоки обратно через иглу после того, как она прошла скос [7]. Следовательно, если проволочный направитель не может свободно пройти от иглы интродьюсера в сосуд, осторожное втягивание проволоки через иглу является вариантом, но гораздо безопаснее вывести проволоку и иглу как единое целое.

Случайное внутрисосудистое введение всего проводника, как в нашем случае, является осложнением, которого можно полностью избежать [12].Хотя потеря полного проводника может вызвать аритмию, повреждение сосудов и тромбоз, это обычно протекает бессимптомно и часто случайно обнаруживается на обычном рентгеновском снимке, сделанном в течение нескольких месяцев после процедуры [13]. Всегда держитесь за проксимальный конец проволоки, чтобы избежать этой ошибки. В случае возникновения этого осложнения предпочтительным методом извлечения и удаления является использование интервенционной радиологии [12].

Введение слишком большой длины проволочного проводника во время катетеризации центральной вены объясняет большинство вышеупомянутых осложнений.За этой ошибочной практикой стоит множество причин, в том числе незнание ее опасных последствий, страх потерять доступ к сосуду, отсутствие следов на проводнике, использование кругового продвигателя и опасения по поводу загрязнения проксимального конца проволоки. Принимая во внимание эти возможности и тот факт, что верхний предел безопасного введения проволочного проводника у взрослого пациента составляет около 18 сантиметров, может помочь избежать этой рискованной практики [14].

4. Заключение

Во время катетеризации центральной вены осложнения, связанные с проволочным проводником, встречаются редко и их можно предотвратить.Профилактические меры включают следующее: (i) Тщательный выбор места катетеризации, обращая внимание на предыдущие попытки и анатомические аномалии. (Ii) Осведомленность о наличии эндоваскулярных устройств. (Iii) Рассмотрение проволоки как деликатного инструмента с врожденными участками структурная слабость [11]. Таким образом, при возникновении какого-либо сопротивления при продвижении или извлечении проволоки сила не должна применяться. (Iv) У взрослого пациента проволока не должна продвигаться в вене более чем на 18–20 сантиметров [14].(v) Использование проволочного проводника с J-образным наконечником является гораздо более безопасной практикой. (vi) Целостность проволочного проводника необходимо проверять после каждой попытки заправить иглу интродьюсера и в конце процедуры. (vii) Проксимальный конец Оператор всегда должен держать проволоку до тех пор, пока ее дистальный конец полностью не выйдет из сосуда.

Согласие

Письменное информированное согласие было получено от пациента на публикацию этого описания случая и сопутствующих изображений. Копия письменного согласия доступна для ознакомления главному редактору журнала.

Конфликт интересов

Авторы заявляют, что у них нет конфликта интересов, связанного с данной рукописью.

Вклад авторов

Ф. А. Хасауна был лечащим врачом по делу. Ф. А. Хасауна поставил диагноз и сделал снимки. Ф. А. Хасауна и Р. Д. Смоллиган просмотрели литературу и написали рукопись.

Осложнение катетеризации центральной вены

40-летний мужчина с болезнью Крона перенес неосложненную операцию, включавшую лизис спаек, которые вызывали кишечную непроходимость. После операции кардиолог ввел центральный венозный катетер через левую подключичную вену. Проблем с катетеризацией не отмечено. Через три недели после выписки в правой голени пациента возникла легкая боль и отек. Его лечили антибиотиками в течение 1 недели, и его симптомы уменьшились. Через 6 месяцев после операции у пациентки появились боли в задней части шеи. Направляющий провод, предположительно потерянный во время введения центрального венозного катетера, торчал из задней части его шеи (панель A, стрелка).Компьютерная томография показала сломанный проводник в центральной венозной системе (панель B, стрелки). Проволока, торчащая сзади шеи, снималась легко; Однако было трудно удалить часть проволоки, затрагивающую подкожную вену, и потребовалась открытая процедура с общей анестезией. Пораженная вена на ноге была тромбирована и закупорена. Через 1 год наблюдения у пациента не было симптомов и признаков.

40-летний мужчина с болезнью Крона перенес неосложненную операцию, включавшую лизис спаек, которые вызывали кишечную непроходимость. После операции кардиолог ввел центральный венозный катетер через левую подключичную вену. Проблем с катетеризацией не отмечено. Через три недели после выписки в правой голени пациента возникла легкая боль и отек. Его лечили антибиотиками в течение 1 недели, и его симптомы уменьшились. Через 6 месяцев после операции у пациентки появились боли в задней части шеи. Направляющий провод, предположительно потерянный во время введения центрального венозного катетера, торчал из задней части его шеи (панель A, стрелка).Компьютерная томография показала сломанный проводник в центральной венозной системе (панель B, стрелки). Проволока, торчащая сзади шеи, снималась легко; Однако было трудно удалить часть проволоки, затрагивающую подкожную вену, и потребовалась открытая процедура с общей анестезией. Пораженная вена на ноге была тромбирована и закупорена. Через 1 год наблюдения у пациента не было симптомов и признаков.

Hangyuan Guo, MD
Shaoxing People’s Hospital, Shaoxing, Zhejiang 31200 China
[email protected] com

Использование проволоки с гидрофильным покрытием значительно снижает частоту проколов центральной вены и заболеваемость пневмотораксом в полностью имплантируемом порте доступа (TIAP) хирургия | BMC Surgery

Безопасность стратегии TVS

Данные, представленные по 277 пациентам, которым потребовалась спасательная терапия второй линии во время имплантации TIAP, позволяют сделать вывод, что использование проволочного проводника с гидрофильным покрытием в качестве стратегии спасения второй линии значительно снижает не только частота проколов при имплантации TIAP, но и частота пневмоторакса. Верно, что в опытных руках имплантация TIAP может быть безопасно выполнена независимо от того, используются ли CVP или CVS с его модификациями. Хотя ЦВД сам по себе включает риск развития пневмоторакса, опубликованные данные сообщают об этом осложнении примерно в 1–3,2% всех случаев [10, 26, 27, 28]. Причина использования в основном CVS и его модификаций в нашем отделении основана на том факте, что мы обычно выполняем более 1000 имплантаций TIAP в год. Например, это означает, что даже при низкой, 3% заболеваемости пневмотораксом после ЦВД, в среднем 30 из наших пациентов будут испытывать такие осложнения.Более того, имплантация TIAP считается надежной процедурой обучения и в основном будет выполняться резидентами на начальном этапе обучения [27, 29].

Как указывалось ранее, имплантация TIAP с использованием CVS (и его модификаций) не у всех пациентов успешна. В условиях рандомизированного контролируемого исследования было показано, что имплантация TIAP может быть успешно выполнена у 92% пациентов с использованием CVS [22]. Однако обстоятельства имплантации TIAP в нашем исследовании лучше всего можно описать как «распорядок дня».В целом частота осложнений сопоставима с существующей литературой и намного ниже в случае тромбоза, неоптимального положения или частоты удаления [29,30,31,32]. В исследуемой группе наблюдался — статистически не значимый — повышенный уровень инфекций, что не могло быть связано с немного увеличенным временем операции. Согласно анализу, проведенному в нашем центре [19], это можно объяснить и другими причинами: проводимая химиотерапия, женский пол и рак груди были признаны независимыми и значимыми параметрами.В исследуемой группе больше пациенток с гинекологическими злокачественными новообразованиями, что может объяснить этот вывод.

Ретроспективно, потребность в CVP составляла в среднем около 12% за все годы работы в нашем центре. Это, вместе с тем фактом, что растущее число пациентов с потребностью в повторной имплантации TIAP и пациентов с несоответствующей размером или даже отсутствующей брахиоцефальной веной, увеличивает потребность в соответствующих и применимых методах модификации CVS.
